Img stage line Djp-150 User manual

Stage LineR

BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL • MODE D`EMPLOI • ISTRUZIONI PER L´USO

GEBRUIKSAANWIJZING • HANDLEIDING • MANUAL DE INSTRUCCIONES • MANUAL DE INSTRUÇÕES

BRUGSANVISNING • BRUKSANVISNING • KÄYTTÖOHJE

DJ-HIFI-PLATTENSPIELER

DJ HIFI TURNTABLE

PLATINE-DISQUES HIFI POUR DJ

GIRADISCHI HIFI PER DJ

DJP-150 Best.-Nr. 21.0730

Stage LineR

Bevor Sie einschalten ...

Wir wünschen Ihnen viel Spaß mit Ihrem

neuen Gerät von img Stage Line. Dabei

soll Ihnen diese Bedienungsanleitung hel-

fen, alle Funktionsmöglichkeiten kennen-

zulernen. Die Beachtung der Anleitung

vermeidet außerdem Fehlbedienungen

und schützt Sie und Ihr Gerät vor eventuel-

len Schäden durch unsachgemäßen Ge-

brauch.

Den deutschen Text finden Sie auf den

Seiten 4

Before you switch on ...

We wish you much pleasure with your new

img Stage Line unit. With these operating

instructions you will be able to get to know

all functions of the unit. By following these

instructions false operations will be avoid-

ed, and possible damage to you and your

unit due to improper use will be prevented.

You will find the English text on the pages

Prima di accendere ...

Vi auguriamo buon divertimento con il

Vostro nuovo apparecchio img Stage Line.

Le istruzioni per l’uso Vi possono aiutare a

conoscere tutte le possibili funzioni. E ris-

pettando quanto spiegato nelle istruzioni,

evitate di commettere degli errori, e così

proteggete Voi stessi, ma anche l’appa-

recchio, da eventuali rischi per uso impro-

prio.

Il testo italiano lo potete trovare alle pagine

Avant toute mise en service ...

Nous vous remercions d’avoir choisi un

appareil img Stage Line et vous souhai-

tons beaucoup de plaisir à l’utiliser. Cette

notice a pour objectif de vous aider à

mieux connaître les multiples facettes de

l’appareil et à vous éviter toute mauvaise

manipulation.

La version française se trouve pages

Voordat u inschakelt ...

Wij wensen u veel plezier met uw nieuw

toestel van img Stage Line. Met behulp

van bijgaande gebruiksaanwijzing kunt u

alle functiemogelijkheden leren kennen.

Door deze instructies op te volgen zal een

slechte werking vermeden worden, en zal

een eventueel letsel aan uzelf en schade

aan uw toestel tengevolge van onzorgvul-

dig gebruik worden voorkomen.

U vindt de nederlandstalige tekst op de

pagina’s 10

12.

Antes de pôr em funcionamento ...

Agradecemos-lhe por ter escolhido um

aparelho img Stage Line. Com estas in-

struções ficará habilitado a conhecer e uti-

lizar todas as funções desta unidade.

Seguindo-as, evita possíveis manipula-

ções defeituosas.

A versão em idioma português pode ser

encontrada nas páginas 13

15.

Antes de cualquier instalación

Tenemos de agradecerle el haber adqui-

rido un equipo img Stage Line y le desea-

mos un agradable uso. Este manual quiere

ayudarle a conocer las multiples facetas

de este equipo y evitar cualquier uso ina-

decuado.

La versión española se encuentra en las

páginas 10

12.

Inden De tænder for apparatet ...

Vi ønsker Dem god fornøjelse med Deres

nye img Stage Line apparat. Denne brugs-

anvisning giver mulighed for at lære alle

apparatets funktioner at kende. Følg vej-

ledningen for at undgå forkert betjening og

for at beskytte Dem og Deres apparat mod

skade på grund af forkert brug.

Den danske tekst finder De på side 13

15.

Förskrift

Vi önskar dig mycket nöje med din nya

DJP-150. Om du först läser instruktionerna

kommer du att få glädje av enheten under

lång tid. Kunskap om alla funktioner kan

bespara dig mycket besvär med enheten i

framtiden.

Du finner den svenska texten på sidan

18.

Ennen virran kytkemistä ...

Toivomme, että uusi img Stage Line-lait-

teesi tuo sinulle paljon iloa ja hyötyä. Tämä

käyttöohje esittää sinulle kaikki uuden lait-

teesi toiminnot. Seuraamalla sitä vältät vir-

hetoiminnot ja niistä johtuvat mahdolliset

vahingot sinulle tai laitteellesi.

Löydät suomenkieliset käyttöohjeet sivuilta

18.

FIN

33 pitch

–+

6·4·2· ·2·4·6 45 pitch

–

6·4·2· ·2·4·6

33 45

speed

start

stop

33 50Hz

33 60Hz

Stage Line

Direct Drive Turntable

DJP-150

off

power

speed

12V

NTI

PUSH

REMOTE

START/STOP

123

6789

16 17 18 19

➀

➁

Tonearm balance ➂

0.5

2.5

1.5

0.5

2.5

1.5

Scale ring ➃ Stylus pressure ➄

adjustment

Bitte klappen Sie die Seite 3 heraus. Sie sehen

dann immer die beschriebenen Bedienelemente

und Anschlüsse.

1 Übersicht der Bedienelemente und

Anschlüsse

1.1 Frontplatte

1Adapter für Single-Platten mit großem Mittelloch

2XLR-Buchse für Zusatzlampe (12V /3W max.)

3Halterung für Ersatz-Systemträger

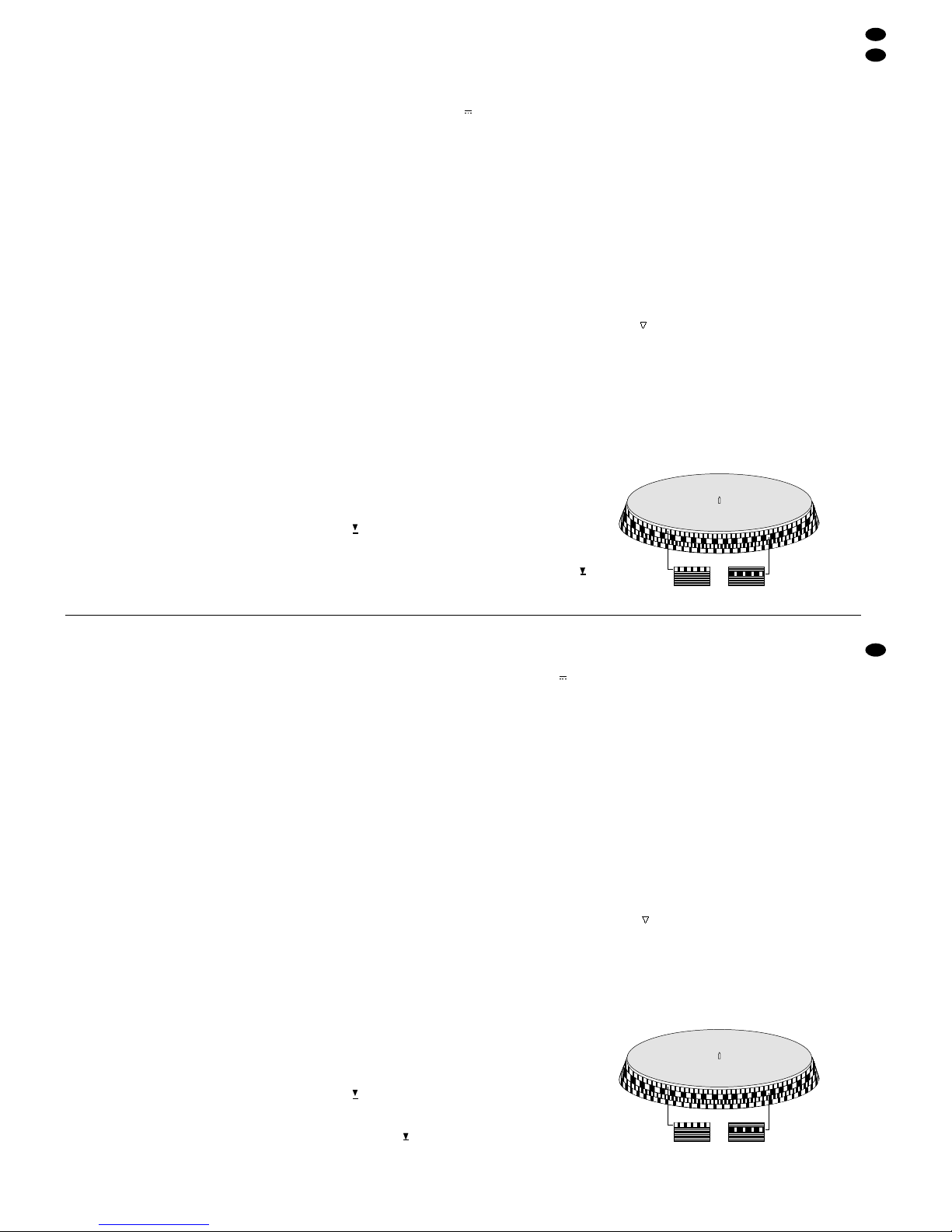

4Stroboskopring

5Stroboskopleuchte

6Start/Stop-Taste

7Schieberegler zur Feineinstellung der Geschwin-

digkeit (±6%) bei 33U/min

8Umschalter für die Geschwindigkeit (33U/min

oder 45U/min)

9Schieberegler zur Feineinstellung der Geschwin-

digkeit (±6%) bei 45U/min

10 Geschwindigkeitsanzeige

11 Ein-/Ausschalter der Stromversorgung

12 Tonarm-Lift

13 Verriegelungshebel für den Tonarm

14 Antiskating-Einstellung

15 Gegengewicht für den Tonarm

1.2 Rückseite

16 6,3-mm-Klinkenbuchse zur Fernsteuerung der

Funktion „Start/Stop“

17 Tonausgang (Cinch-Buchsen) zum Anschluß ei-

nes Verstärkers oder Mischpultes

18 Masse-Anschluß

19 Netzkabel zum Anschluß an 230V~/50Hz

2 Hinweise für den sicheren Gebrauch

Dieses Gerät entspricht der Richtlinie 89/336/EWG

für elektromagnetische Verträglichkeit und der Nie-

derspannungsrichtlinie 73/23/EWG.

Das Gerät wird mit lebensgefährlicher Netzspan-

nung (230V~) versorgt. Nehmen Sie deshalb

niemals selbst Eingriffe im Gerät vor. Durch un-

sachgemäßes Vorgehen besteht die Gefahr eines

elektrischen Schlages. Außerdem erlischt beim

Öffnen des Gerätes jeglicher Garantieanspruch.

Beachten Sie für den Betrieb auch unbedingt die

folgenden Punkte:

●Das Gerät ist nur zur Verwendung in Innenräumen

geeignet.

●Schützen Sie das Gerät vor Feuchtigkeit und Hitze

(zulässiger Einsatztemperaturbereich 0–40°C).

●Das Gerät nicht in Betrieb nehmen, und sofort den

Netzstecker ziehen, wenn:

1. sichtbare Schäden am Gerät oder an der Netz-

anschlußleitung vorhanden sind,

2. nach einem Sturz oder ähnlichem der Verdacht

auf einen Defekt besteht,

3. Funktionsstörungen auftreten.

Das Gerät in jedem Fall zur Reparatur in eine

Fachwerkstatt geben.

●Eine beschädigte Netzanschlußleitung darf nur

durch den Hersteller oder eine autorisierte Fach-

werkstatt ersetzt werden.

●Den Netzstecker nie an der Zuleitung aus der

Steckdose ziehen.

●Wird das Gerät zweckentfremdet, falsch bedient

oder nicht fachgerecht repariert, kann für eventu-

elle Schäden keine Haftung übernommen werden.

●Zum Reinigen nur ein trockenes, weiches Tuch ver-

wenden, auf keinen Fall Wasser oder Chemikalien.

●Soll das Gerät endgültig aus dem Betrieb genom-

men werden, übergeben Sie es zur Entsorgung ei-

nem örtlichen Recyclingbetrieb.

3 Montage und Grundeinstellungen

Das Gerät wurde transportgesichert verpackt. Nach

dem Auspacken der Geräteteile sollte die Original-

verpackung für eventuelle spätere Transporte aufbe-

wahrt werden.

3.1 Arretierung des Plattentellers lösen

Um Beschädigungen während des Transportes zu

vermeiden, wurde der Plattenteller gegen ein Verrut-

schen gesichert. Die drei Schrauben lösen, und den

Plattenteller von derAchse nehmen. Die drei weißen

Kunststoffarretierungen entfernen, und den Platten-

teller wieder auflegen. Die beiliegende Gummimatte

auf den Plattenteller legen.

3.2 Auflagegewicht einstellen

Die Einstellung des Auflagegewichtes, d.h. des Ge-

wichtes, mit dem dieAbtastnadel auf der Schallplatte

aufliegt, erfolgt über das Gegengewicht (15), das am

Ende des Tonarms montiert ist.

1) Sämtliche Verpackungsteile, mit denen der Ton-

arm zum Schutz gegen Verrutschen gesichert

wurde, entfernen. Überprüfen, ob das Gegenge-

wicht am Tonarm eingerastet ist.

2) Den Antiskating-Drehknopf (14) auf „0“ drehen.

3) Die Schutzfolie des Tonabnehmersystems entfer-

nen, und die Schutzkappe für die Abtastnadel

nach unten abziehen.

4) Die Verriegelung für den Tonarm (13) nach rechts

öffnen. Den Hebel für den Tonarm-Lift (12) in die

vordere Position stellen.

5) Den Tonarm am Griff anfassen und ihn vorsichtig

bis kurz vor den Plattenteller führen, so daß er

sich frei nach oben und unten bewegen läßt.

Achtung! Die Abtastnadel nirgends anstoßen

lassen.

6) Das Gegengewicht (15) so verdrehen, daß der

Tonarm genau waagerecht steht und nicht nach

oben oder unten schwingt (Abb.3):

Schwingt der Tonarm nach oben: Gegengewicht

entgegen dem Uhrzeigersinn drehen.

Schwingt der Tonarm nach unten: Gegengewicht

im Uhrzeigersinn drehen.

7) Den Tonarm zurück auf die Tonarm-Halterung le-

gen und mit dem Verriegelungshebel (13) sichern.

8) Am Gegengewicht (15) befindet sich ein drehba-

rer, schwarzer Ring mit einer Skala. Die rote Linie

auf dem Tonarm zeigt auf irgendeinen Wert der

Please unfold page 3. Then you can always see the

operating elements and connections described.

1 Operating Elements and Connections

1.1 Front panel

1Adaptor for single records with large center hole

2XLR jack for additional lamp (12V /3W max.)

3Mounting support for a replacement headshell

4Stroboscope ring

5Stroboscope lamp

6Start/Stop button

7Slide control for the fine adjustment of the speed

(±6%) at 33rpm

8Selector switch for the speed (33 rpm or 45 rpm)

9Slide control for the fine adjustment of the speed

(±6%) at 45rpm

10 Speed indication

11 On/off switch for the power supply

12 Lever for tonearm lift

13 Tonearm locking lever

14 Antiskating adjustment

15 Counterweight for the tonearm

1.2 Rear panel

16 6.3mm jack for the remote control of the “Start/

Stop” function

17 Signal output (phono jacks) to connect an ampli-

fier or mixer

18 Ground connection

19 Mains cable to connect to 230V~/50Hz

2 Safety Notes

This unit corresponds to the directive for electromag-

netic compatibility 89/336/EEC and the low voltage

directive 73/23/EEC.

The unit uses dangerous mains voltage (230V~).

To prevent a shock hazard, do not open the unit.

Leave servicing to authorized skilled personnel

only. Besides, any guarantee claim expires if the

unit has been opened.

For the operation also watch in any case the follow-

ing items:

●The unit is suitable for indoor use only.

●Protect the unit against humidity and heat (permis-

sible operating temperature range 0–40°C).

●Do not take the unit into operation and immediately

take the mains plug out of the mains socket if:

1. damage at the unit can be seen,

2. a defect might have occurred after a drop or

similar accident,

3. there are malfunctions.

The unit must in any case be repaired by author-

ized skilled personnel.

●A damaged mains cable must only be repaired by

the manufacturer or authorized skilled personnel.

●Never pull the mains plug out of the mains socket

by means of the mains cable.

●If the unit is used for purposes other than originally

intended, if it is operated in the wrong way or not

repaired by authorized skilled personnel, no liabil-

ity can be taken over for possible damage.

●Only use a dry, soft cloth for cleaning, by no means

chemicals or water.

●If the unit is to be put out of operation definitively,

bring it to a local recycling plant for disposal.

●Important for U.K. Customers!

The wires in this mains lead are coloured in ac-

cordance with the following code:

blue = neutral, brown = live

As the colours of the wires in the mains lead of this

appliance may not correspond with the coloured

markings identifying the terminals in your plug, pro-

ceed as follows:

1. The wire which is coloured blue must be con-

nected to the terminal in the plug which is

marked with the letter Nor coloured black.

2. The wire which is coloured brown must be con-

nected to the terminal which is marked with the

letter Lor coloured red.

3 Mounting and Basic Adjustments

The unit is securely packed for transportation. After

unpacking the parts, the original packing should be

kept for possible later transportation.

3.1 Removing the stoppers of the turntable

platter

To avoid damage during transportation, the turntable

platter is secured against movement. Loosen the

three screws and lift off the turntable platter from the

spindle of the turntable. Remove the three white

plastic stoppers and place the turntable platter onto

the spindle. Place the supplied rubber mat on the

turntable platter.

3.2 Stylus pressure adjustment

The adjustment of the stylus pressure, i.e. the weight

with which the stylus presses on the record, is via the

counterweight (15) which is mounted at the end of

the tonearm.

1) Remove any packing material which is used to

secure the tonearme against movement. Check if

the counterweight is fixed at the tonearm.

2) Turn the antiskating knob (14) to “0”.

3) Remove the protective foil of the phono cartridge

system and take off the stylus protection cap

downwards.

4) Slide the tonearm locking lever (13) to the right.

Place the lever for the tonearm lift (12) to the front

position .

5) Carefully hold the tonearm at the handle just

before the turntable platter so that it is possible to

move it upwards and downwards.

Caution! The stylus must not contact any surface.

6) Turn the counterweight (15) so that the tonearm

remains in the horizontal position and neither

swings upwards nor downwards (fig. 3):

Skala. Ohne daß das Gegengewicht verdreht

wird, nur den Ring auf „0“ drehen (Abb.4).

9) Auf der Skala wird das Auflagegewicht in Gramm

abgelesen. Für das mitgelieferte Tonabnehmersy-

stem ist ein Auflagegewicht von 2,5g erforderlich.

Dazu das Gegengewicht (nicht den Ring mit der

Skala allein!) entgegen dem Uhrzeigersinn auf „2,5“

drehen (Abb.5). Für andere Tonabnehmersysteme

das Auflagegewicht einstellen, welches in den da-

zugehörigen technischen Daten angegeben ist.

3.3 Antiskating einstellen

Beim Abspielen einer Schallplatte treten Kräfte an

der Abtastnadel auf, welche durch die Antiskating-

Einrichtung aufgehoben werden. Dazu den Antiska-

ting-Drehknopf (14) von „0“ auf den Wert einstellen,

der dem Auflagegewicht gleich ist, d.h. bei dem mit-

gelieferten Tonabnehmersystem auf „2,5“.

3.4 Abdeckhaube montieren

Die separat verpackte Abdeckhaube schützt den

Plattenspieler vor Staub und sonstiger Verschmut-

zung. Die Verpackung entfernen, und die Abdeck-

haube mit den Scharnieren auf den Plattenspieler

aufsetzen. Die Haube kann abgenommen werden,

wenn sie beim Betrieb stört (z.B. bei Disco-Betrieb).

4 Plattenspieler anschließen

Der Plattenspieler sollte ausgeschaltet sein, wennAn-

schlüsse zu anderen Geräten vorgenommen werden.

1) Das beiliegende Anschlußkabel in die Cinch-

Buchsen (17) des Plattenspielers stecken und am

Verstärker oder Mischpult in dieAnschlußbuchsen

für einen Plattenspieler mit Magnetsystem. Dabei

auf die farbige Kennzeichnung der Buchsen und

Stecker achten (rot = rechter Kanal, weiß = linker

Kanal). Den Masse-Anschluß des Kabels an der

Klemme (18) festschrauben und an der Masse-

Klemme des Verstärkers oder Mischpultes.

2) Der Plattenspieler kann ferngesteuert gestartet

und gestoppt werden, z.B. über einen separaten

Schalter oder über ein Mischpult mit Fader-Start.

Zum Anschluß der Fernsteuerung siehe Kap. 5.3

„Fernsteuern der Funktion „Start/Stop“.

3) Zum Beleuchten des Plattenspielers kann an

die XLR-Buchse (2) eine Schwanenhalsleuchte

(12V /3 W max.), z.B. GNL-300 von MONACOR,

angeschlossen werden. Die Lampe wird mit dem

Plattenspieler ein- bzw. ausgeschaltet.

Die XLR-Buchse besitzt eine Verriegelung.

Zum Abnehmen der Leuchte den PUSH-Hebel

herunterdrücken und gleichzeitig die Leuchte aus

der Buchse herausziehen.

4) Den Netzstecker in eine Steckdose (230 V~/50Hz)

stecken.

5 Bedienung

5.1 Schallplatte abspielen

1) Die Abdeckhaube öffnen, und die Schutzkappe

für die Abtastnadel nach unten abziehen.

2) Den Plattenspieler mit dem Ein-/Ausschalter (11)

einschalten. Die Stroboskoplampe (5) leuchtet,

und auf der Geschwindigkeitsanzeige (10) leuch-

tet

je nach Stellung des Schiebeschalters (8)

die roteAnzeige „33“ oder die grüne Anzeige „45“.

3) Mit dem Schiebeschalter (8) die Geschwindigkeit

wählen: 33U/min (Umdrehungen pro Minute) für

Langspielplatten und 45U/min für Single-Platten.

Die eingestellte Geschwindigkeit erscheint auf der

Anzeige (10).

4) Schallplatte auflegen. Bei Single-Platten mit gro-

ßem Mittelloch zusätzlich denAdapter (1) auflegen.

5) Den Verriegelungshebel (13) für den Tonarm nach

rechts öffnen. Zum Anheben des Tonarms den

Hebel für den Tonarm-Lift (12) in die hintere Posi-

tion stellen. Den Tonarm am Griff anfassen, und

die Abtastnadel über den Anfang der Schallplatte

stellen.

6) Den Hebel für den Tonarm-Lift (12) in die vordere

Position stellen. Der Tonarm senkt sich lang-

sam auf die Schallplatte.

7) Mit der Start/Stop-Taste (6) die Platte starten.

Während des Abspielens kann die Platte für eine

Unterbrechung mit der Start/Stop-Taste an jeder

Stelle gestoppt und wieder gestartet werden.

8) Am Ende der Schallplatte den Tonarm mit dem

Tonarm-Lift (12) anheben und ihn per Hand auf

den Tonarm-Halter zurückführen. Den Plattentel-

ler mit der Start/Stop-Taste (6) stoppen.

9) Nach dem Gebrauch des Plattenspielers den Ton-

arm mit dem Tonarm-Lift (12) absenken und mit

dem Verriegelungshebel (13) sichern. Den Plat-

tenspieler mit dem Ein-/Ausschalter (11) aus-

schalten. Die Abdeckhaube zum Schutz gegen

Staub herunterklappen.

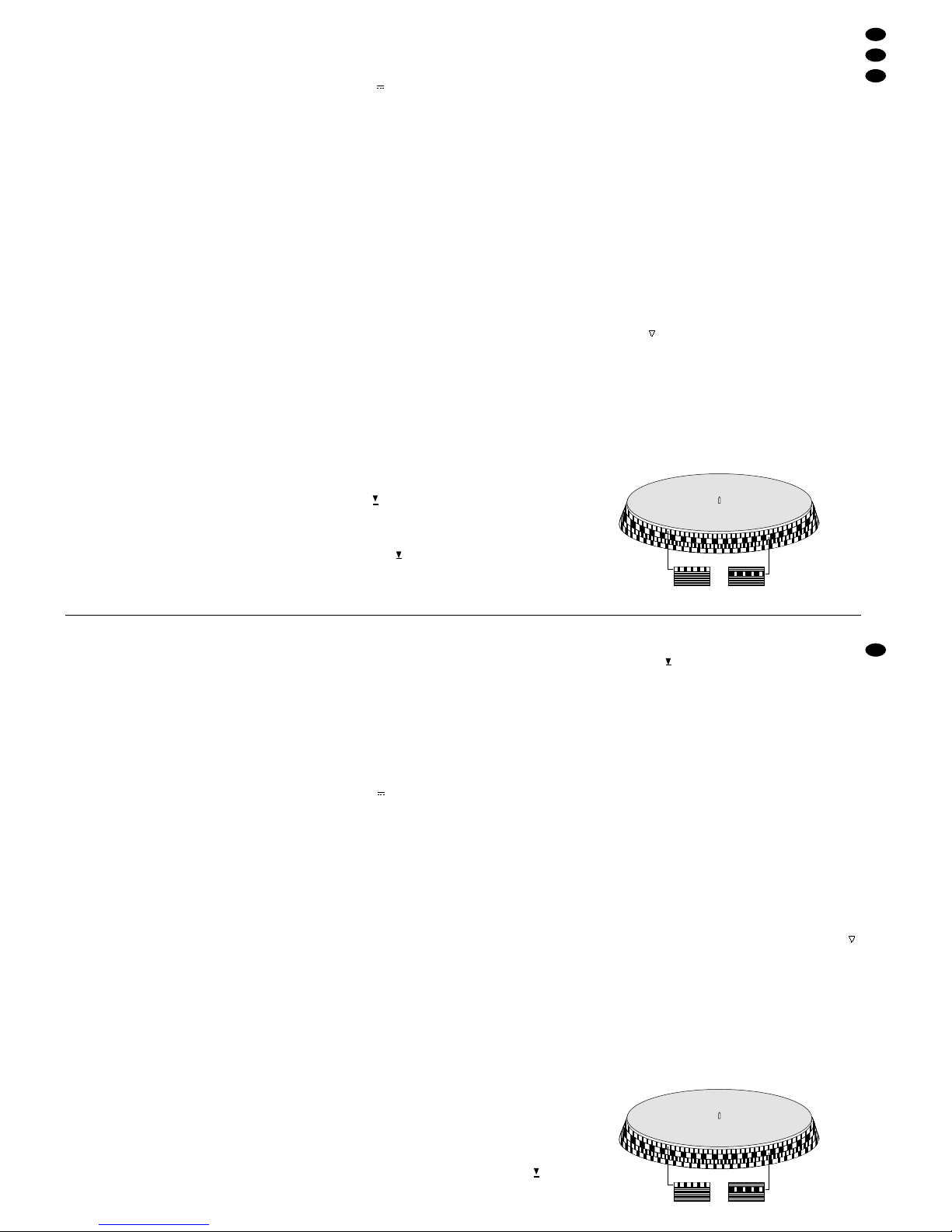

5.2 Feineinstellung der Geschwindigkeit

Die mit dem Schiebeschalter (8) eingestellte Ge-

schwindigkeit kann um ±6% verändert werden:

bei der Geschwindigkeit von 33U/min mit dem

Regler (7)

bei der Geschwindigkeit von 45U/min mit dem

Regler (9)

Befindet sich der entsprechende Regler in Mittel-

stellung stimmt die Geschwindigkeit genau. Zur

Kontrolle der Geschwindigkeit dient der Stroboskop-

ring (4) am Plattentellerrand. Bei rotierendem Platten-

teller den Teil des Rings betrachten, der von der Stro-

boskopleuchte (5) beleuchtet wird. (Eventuell die

Raumbeleuchtung verringern.) Bei exakt eingestellter

Geschwindigkeit bleiben die Markierungen auf dem

Ring scheinbar stehen (siehe Abb. 6):

bei 33U/min auf dem oberen Ring,

bei 45U/min auf dem zweiten Ring.

➅

33 45

If the tonearm swings upwards: turn the counter-

weight counterclockwise.

If the tonearm swings downwards: turn the coun-

terweight clockwise.

7) Put the tonearm back onto the tonearm support

and secure it with the tonearm locking lever (13).

8) At the counterweight (15) there is a black rotary

ring with a scale. The red marking on the tonearm

points to any value on the scale. Without turning

the counterweight, move only the ring to the “0”

position (fig. 4).

9) On the scale the pressure weight is given in grams.

For the supplied phono cartridge system a pres-

sure weight of 2.5g is necessary. For this turn the

counterweight together with the scale ring counter-

clockwise up to the “2.5” position (fig. 5). For other

phono cartridge systems adjust the pressure

weight according to the respective specifications.

3.3 Antiskating adjustment

When playing a record, forces occur at the stylus

which are compensated by the antiskating facility.

For this set the antiskating knob (14) from the “0”

position to the value which corresponds to the value

of the pressure weight, i.e. for the supplied phono

cartridge system to the “2.5” position.

3.4 Mounting of the dust cover

The dust cover, which is packed separately, protects

the turntable against dust and other impurities. Re-

move the packing and mount the dust cover with the

joints onto the turntable. The dust cover can be re-

moved if it is uncomfortable for the operation (e.g.

during disco operation).

4 Connection of the Turntable

The turntable should be switched off while connec-

tions to other units are made.

1) Connect the supplied cable to the phono jacks

(17) of the turntable and to the amplifier or mixer

(jacks for a turntable with magnetic system).

Watch the coloured markings of the jacks and

plugs (red = right channel, white = left channel).

Firmly screw the ground connection of the cable

at the screw terminal (18) and at the ground ter-

minal of the amplifier or mixer.

2) The turntable can be started and stopped re-

motely, e.g. via a separate switch or via a mixer

with fader start. For the connection of the remote

control see chapter 5.3 “Remote control of the

“Start/Stop” function”.

3) For illuminating the turntable a gosseneck lamp

(12V /3W max.), e.g. GNL-300 by MONACOR,

can be connected to the XLR jack (2). The lamp is

switched on resp. off via the turntable.

The XLR jack has a lock. To take out the lamp,

press down the PUSH lever and at the same time

pull out the lamp from the jack.

4) Connect the mains plug to the mains socket

(230V~/50Hz).

5 Operation

5.1 Playing a record

1) Open the dust cover and remove the stylus pro-

tection cap downwards.

2) Switch on the turntable with the on/off switch (11).

The stroboscope lamp (5) lights, and on the speed

indication (10) the red display “33” resp. the green

display “45” lights

according to the position of

the slide switch (8).

3) Select the speed with the slide switch (8): 33 rpm

(rotations per minute) for long-playing records and

45 rpm for single records. The selected speed is

displayed by the indication (10).

4) Put on a record. In case of a single record with

large center hole, also put on the adaptor (1).

5) Slide the locking lever (13) for the tonearm to the

right. To lift the tonearm place the lever for the

tonearm lift (12) in the rear position . Hold the

tonearm at the handle and place the stylus above

the beginning of the record.

6) Place the lever for the tonearm lift (12) in the front

position . The tonearm is now slowly lowering

onto the record.

7) Start playing the record with the Start/Stop button

(6). The playing can be interrupted, i.e. the record

can be stopped and started again at any spot with

the Start/Stop button.

8) At the end of the record lift the tonearm with the

tonearm lift (12) and put it back by hand onto the

tonearm support. Stop the record with the Start/

Stop button (6).

9) After use of the turntable, lower the tonearm with

the tonearm lift (12) and secure it with the locking

lever (13). Switch off the turntable with the on/off

switch (11). Close the cover for dust protection.

5.2 Fine adjustment of the speed

The speed adjusted with the slide switch (8) can be

changed by ±6%:

at a speed of 33 rpm with the control (7)

at a speed of 45 rpm with the control (9)

If the corresponding control is in center position ,

the speed is exactly adjusted.

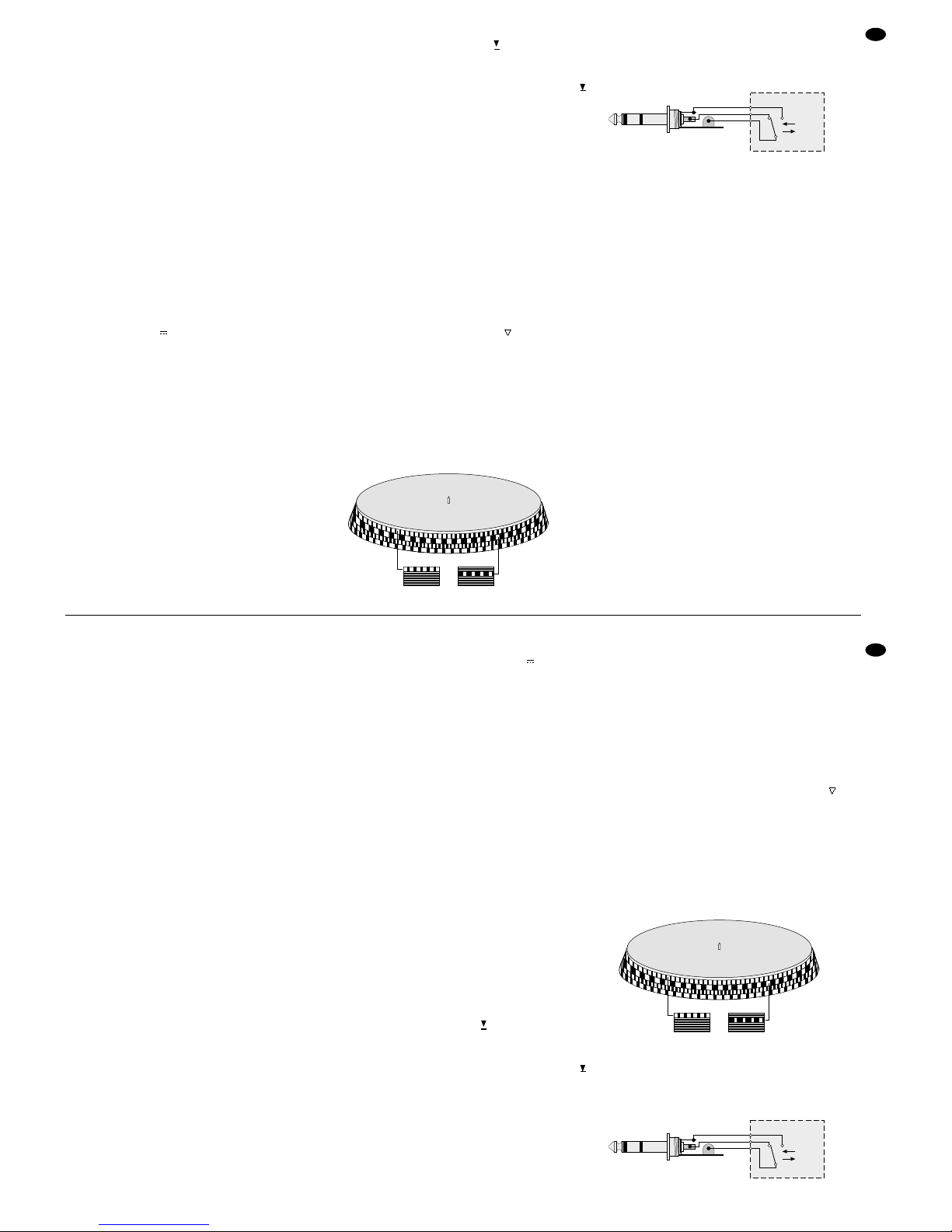

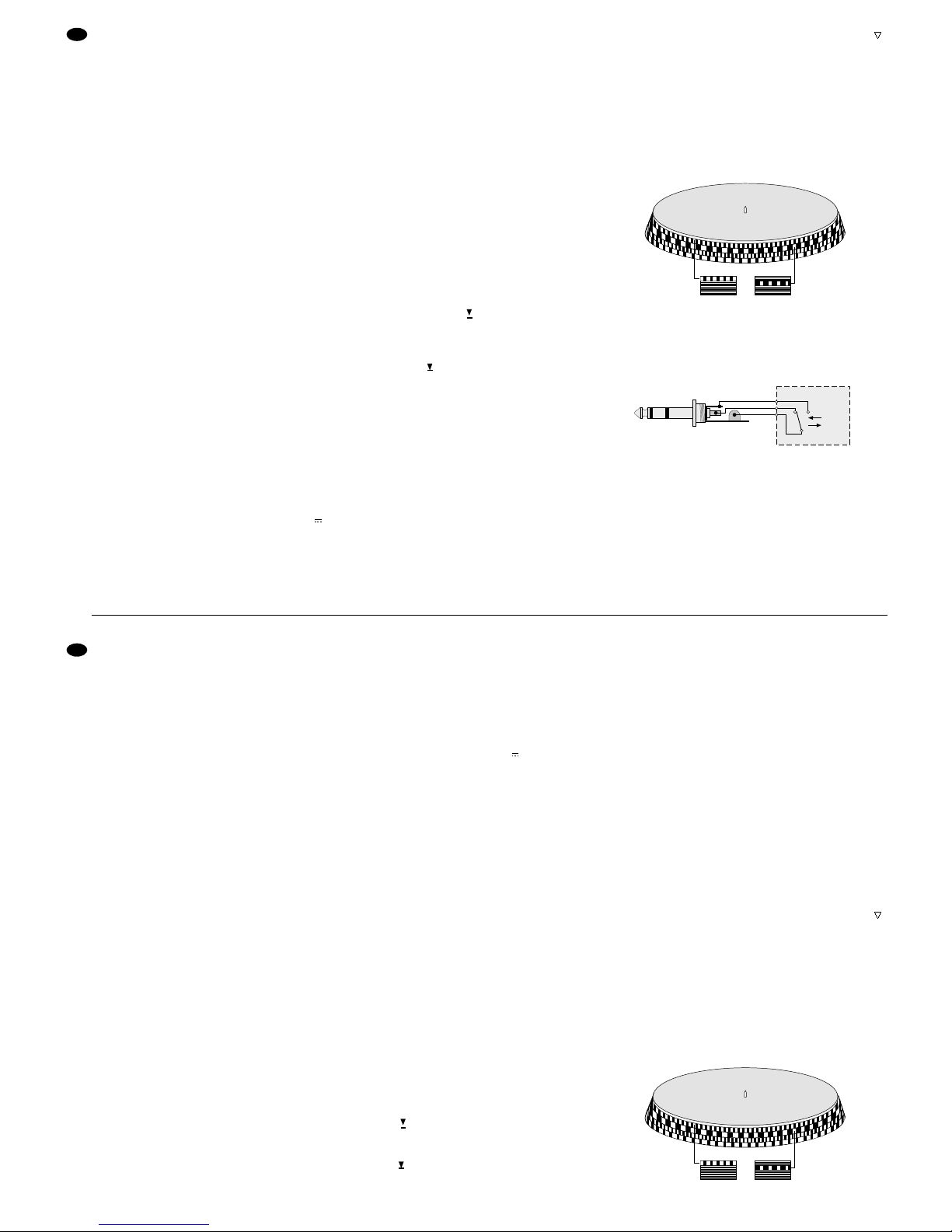

The stroboscope ring (4) of the turntable platter

can be used to check the speed. While the turntable

platter is revolving, watch the part of the stroboscope

ring which is illuminated by the stroboscope lamp (5).

(If necessary, reduce the room lighting.) If the speed

adjustment is exact, the markings on the ring seem to

stand still (see fig. 6):

at 33 rpm on the upper ring,

at 45 rpm on the second ring.

➅

33 45

5.3 Fernsteuern der Funktion „Start/Stop“

Für den Disco-Betrieb kann die Funktion „Start/Stop“

über einen separaten Umschalter ferngesteuert wer-

den. Den Umschalter über einen dreipoligen 6,3-mm-

Klinkenstecker (siehe Abb. 7) an die Buchse (16)

anschließen.

Der Plattenspieler läßt sich auch über ein Mischpult

mit sogenanntem Fader-Start fernsteuern. Wenn am

Mischpult der Regler für den Plattenspieler geöffnet

wird, startet automatisch der Plattenspieler bzw.

stoppt wieder, wenn der Regler geschlossen wird.

Bei Fernsteuerung über ein Mischpult ist jedoch die

Schnell-Stopp-Bremse des Gerätes außer Funktion,

d.h. der Plattenteller stoppt nicht abrupt, sondern

läuft langsam aus. Das Mischpult über einen 6,3-mm-

Klinkenstecker an die Buchse (16) anschließen.

Die Start/Stopp-Taste (6) am Plattenspieler ist bei

Fernsteuerung ohne Funktion.

6 Ersatzteile

6.1 Tonabnehmersystem und Abtastnadel

Bei Bedarf kann das Tonabnehmersystem oder die

Abtastnadel leicht ausgewechselt werden. Im Fach-

handel sind entsprechende Ersatzteile erhältlich,

z.B. von MONACOR:

Diamant-Abtastnadel EN-24SP,

Tonabnehmer-Magnetsystem EN-24.

Nach demAustausch des Tonabnehmersystems das

Auflagegewicht undAntiskating neu einstellen (siehe

Kapitel 3.2 und 3.3).

6.2 Ersatz-Systemträger

Ein Ersatz-Systemträger komplett mit einem Tonab-

nehmersystem (z.B. EN-120 von MONACOR) kann

in die Halterung (3) gesteckt werden. Damit ist bei

Bedarf immer sofort Ersatz verfügbar. Der Systemträ-

ger läßt sich schnell durchAb- undAnschrauben aus-

tauschen. Anschließend das Auflagegewicht und

Antiskating neu einstellen (siehe Kapitel 3.2 und 3.3).

7 Wartung

7.1 Pflege

Das Plattenspielergehäuse und die Abdeckhaube

nur mit einem weichen, trockenen Tuch abwischen.

Keinen Alkohol, Chemikalien oder scharfe Reini-

gungsmittel verwenden! Zum Entstauben derAbtast-

nadel und der Schallplatten ist im Fachhandel ent-

sprechendes Zubehör erhältlich, z.B.:

Carbonfaser-Plattenbürste DC-100 von MONACOR.

7.2 Transport

Bei Versand des Plattenspielers darauf achten, daß

alle Geräteteile transportgesichert verpackt werden.

Am besten den Original-Verpackungskarton inkl.

Verpackungszubehör verwenden. Geräteschäden,

die durch eine unzureichende Transportsicherung

verursacht werden, unterliegen nicht der Garantie!

Für den Versand unbedingt beachten:

1) Die Schutzkappe für die Abtastnadel aufstecken.

2) Den Tonarm mit dem Verriegelungshebel (13)

feststellen und mit geeignetem Verpackungsma-

terial gegen Verrutschen sichern.

3) Die zur Transportsicherung mitgelieferten Kunst-

stoffarretierungen (siehe Kap. 3.1) unter dem Plat-

tenteller anbringen und den Plattenteller über die

Arretierungen fest mit dem Gehäuse verschrau-

ben.

8 Technische Daten

Plattenteller: . . . . . . . . . . . . . Alu-Guß,Ø 330mm,

640g

Geschwindigkeiten: . . . . . . . 331/3oder 45U/min

Feinregelung der

Geschwindigkeit: . . . . . . . . . ±6%

Start-Drehmoment: . . . . . . . 1,5Nm

Hochlaufzeit: . . . . . . . . . . . . < 0,5s

Gleichlaufschwankungen: . . < 0,3%

Rumpel-Geräusch-

spannungsabstand: . . . . . . .

55dB (DIN 45544)

Anschluß für Leuchte: . . . . . 12V /3W max.

Einsatztemperatur: . . . . . . . . 0–40°C

Stromversorgung: . . . . . . . . 230V~/50Hz/24VA

Abmessungen (BxHxT): . . 420 x 140 x 370mm

Gewicht: . . . . . . . . . . . . . . . . 5,5kg

Laut Angaben des Herstellers.

Änderungen vorbehalten.

➆

Start

Stop

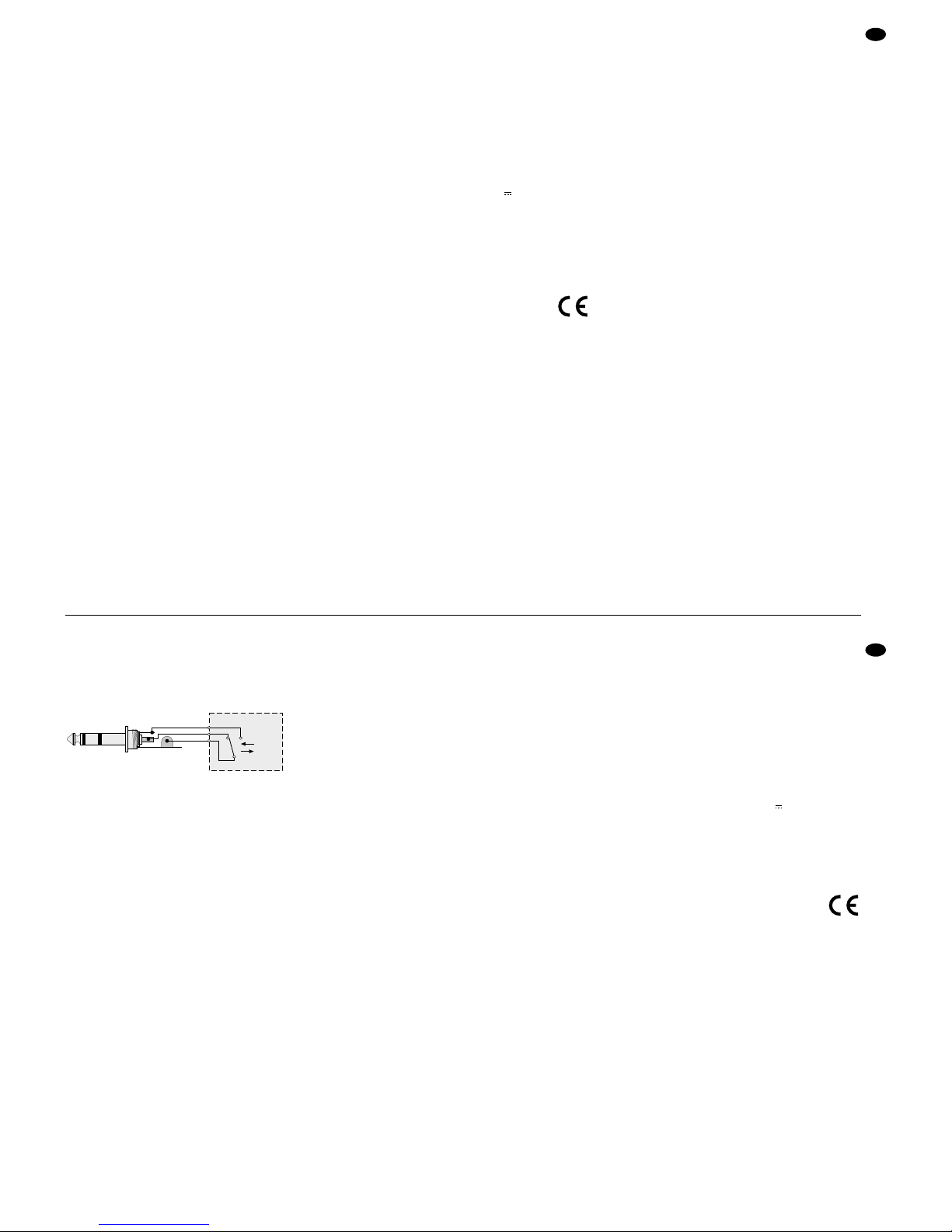

5.3 Remote control of the “Start/Stop” function

For the disco operation the Start/Stop function can

be controlled remotely via a separate changeover

switch. Connect the changeover switch via a 3-pole

6.3mm plug (see fig. 7) to the jack (16).

The turntable may also be controlled remotely via a

mixer with so-called fader start. If the control for the

turntable at the mixer is opened, the turntable au-

tomatically starts resp. stops again if the control is

closed. However, the solenoid brake of the unit is out

of function, i.e. the turntable platter does not stop

abruptly, but it slows down. Connect the mixer via a

6.3mm plug to the jack (16).

The Start/Stop button (6) at the turntable is out of

function during remote control operation.

6 Replacement Parts

6.1 Phono cartridge system and stylus

If necessary, the phono cartridge system or the stylus

can easily be replaced. Corresponding replacement

parts are available at the retailer, e.g.:

diamond stylus EN-24SP by MONACOR,

stereo magnetic phono cartridge system EN-24 by

MONACOR.

After replacement of the phono cartridge system re-

adjust the stylus pressure and antiskating (see chap-

ters 3.2 and 3.3).

6.2 Replacement headshell

A complete replacement headshell with a phono car-

tridge system (e.g. EN-120 by MONACOR) can be

placed into the mounting support (3) so that there is

always a replacement at hand. The headshell can be

replaced quickly by screwing the existing one off and

the new one on. Afterwards, readjust the pressure

weight and the antiskating (see chapters 3.2 and 3.3).

7 Maintenance

7.1 Care

Clean the housing of the turntable and the dust cover

with a soft, dry cloth. Do not use alcohol, chemicals

or aggressive cleaners! For removing dust from sty-

lus and records special cleaning accessories are

available at the retailer, e.g.:

carbon fibre brush for records DC-100 by MONACOR.

7.2 Transport

For transporting the turntable pay attention to all

parts being packed properly. It is advisable to use the

original packing including packing materials. Dam-

age to the unit caused by insufficient securing is not

covered by the guaranty!

For the despatch watch in any case:

1) Mount the stylus protection cap.

2) Secure the tonearm with the locking lever (13)

and use corresponding packing material to secure

it against movement.

3) Mount the supplied plastic stoppers (see chap-

ter 3.1) beneath the turntable platter and securely

screw the turntable platter to the housing via the

stoppers.

8 Specifications

Turntable: . . . . . . . . . . . . . . . aluminium die cast,

dia. 330mm, 640g

Speeds: . . . . . . . . . . . . . . . . 331/3or 45rpm

Pitch control: . . . . . . . . . . . . ±6%

Starting torque: . . . . . . . . . . 1.5Nm

Starting time: . . . . . . . . . . . . < 0.5s

Wow and flutter: . . . . . . . . . . < 0.3%

Rumble: . . . . . . . . . . . . . . . .

55dB (DIN 45 544)

Lamp connection: . . . . . . . . 12V /3W max.

Operating temperature: . . . . 0–40°C

Power supply: . . . . . . . . . . . 230V~/50Hz/24VA

Dimensions (W x H x D): . . . 420 x 140 x 370mm

Weight: . . . . . . . . . . . . . . . . . 5.5kg

According to the manufacturer.

Subject to change.

➆

Start

Stop

Ouvrez le présent livret page 3 de manière à

visualiser les éléments et branchements.

1 Eléments et branchements

1.1 Face avant

1Adaptateur pour disques 45 tours avec grande

ouverture centrale

2Prise XLR pour lampe complémentaire 12V /

3W max.

3Support pour le porte-cellule de remplacement

4Anneau stroboscopique

5Lampe stroboscopique

6Touche Marche/Arrêt

7Potentiomètre à glissières pour un réglage précis

de la vitesse (±6%) pour un disque 33 tours

8Sélecteur de la vitesse (33 ou 45 tr/mn)

9Potentiomètre à glissières pour un réglage précis

de la vitesse (±6%) pour un disque 45 tours

10 Affichage de la vitesse

11 Interrupteur Marche/Arrêt de l’alimentation

12 Levier du lève-bras

13 Levier de verrouillage pour le bras de lecture

14 Réglage de l’anti-skating

15 Contrepoids du bras de lecture

1.2 Face arrière

16 Fiche jack 6,35 pour la commande à distance de

la fonction “Marche/Arrêt“

17 Sortie prises RCA pour brancher un amplificateur

ou une table de mixage

18 Branchement masse

19 Cordon secteur 230V~/50Hz

2 Conseils de sécurité

Cet appareil répond à la norme 89/336/CEE relative

à la compatibilité électromagnétique et à la norme

73/23/CEE portant sur les appareils à basse tension.

La platine-disque est alimentée par une tension

dangereuse en 230V~. Ne touchez jamais l’inté-

rieur de l’appareil car vous pourriez subir une dé-

charge électrique mortelle. En outre, l’ouverture de

l’appareil rend tout droit à la garantie caduque.

Respectez scrupuleusement les points suivants:

●Cet appareil n’est conçu que pour une utilisation

en intérieur. Protégez-le de l’humidité et de la cha-

leur (température d’utilisation autorisée 0–40°C).

●Ne faites pas fonctionner l’appareil et débranchez-

le immédiatement lorsque:

1. des dommages apparaissent sur l’appareil ou

sur le cordon secteur,

2. après une chute, ... vous avez un doute sur l’état

de l’appareil,

3. des dysfonctionnements apparaissent.

Seul un technicien habilité peut effectuer les répa-

rations.

●Seul le constructeur ou un technicien habilité peut

remplacer le cordon secteur endommagé.

●Ne le débranchez jamais en tirant directement sur

le cordon secteur.

●Nous déclinons toute responsabilité en cas de

dommage si l’appareil est utilisé dans un but autre

que celui pour lequel il a été conçu, s’il n’est pas

correctement réparé, ou utilisé.

●Pour le nettoyer, utilisez un chiffon sec et souple,

en aucun cas, de produits chimiques ou d’eau.

●Lorsque l’appareil est définitivement retiré du cir-

cuit de distribution, vous devez le déposer dans

une usine de recyclage adaptée.

3 Montage et réglages de base

La platine-disque est emballée de manière à ce que

son transport se fasse en toute sécurité. Nous vous

conseillons de conserver l’emballage d’origine pour

tout transport ultérieur.

3.1 Déverrouillage du plateau

Pour éviter tout dégât pendant le transport, le plateau

est fixé, empêchant ainsi tout glissement. Dévissez

les trois vis et retirez le plateau de son axe. Retirez

les trois arrêts en plastique blanc puis remettez le

plateau ainsi que le revêtement caoutchouc.

3.2 Réglage du poids

Le réglage du poids, c’est-à-dire du poids avec lequel

l’aiguille se pose sur le disque, s’effectue à l’aide du

contrepoids (15), monté à l’extrémité du bras de lec-

ture.

1) Retirez l’ensemble des éléments d’emballage et

de protection du bras; vérifiez que le contrepoids

est correctement fixé sur le bras.

2) Tournez le bouton d’anti-skating (14) sur “0”.

3) Retirez la feuille de protection de la cellule puis

tirez le couvercle de protection de l’aiguille vers le

bas.

4) Ouvrez le verrouillage (13) du bras de lecture

vers la droite. Mettez le levier (12) sur la position

avant .

5) Saisissez le bras par la poignée et positionnez-le

avec pré-caution juste devant le plateau de telle

sorte qu’il puisse bouger vers le haut et le bas

sans gêne.

Attention: L’aiguille ne doit jamais toucher quel-

que partie que ce soit de la platine.

6) Tournez le contrepoids (15) de telle sorte que le

bras soit bien horizontal et ne penche ni vers le

haut ni vers le bas (schéma 3):

Si le bras penche vers le haut: tournez le contre-

poids dans le sens inverse des aiguilles d’une

montre.

Si le bras penche vers le bas: tournez le contre-

poids dans le sens des aiguilles d’une montre.

7) Repositionnez le bras sur son support et atta-

chez-le avec le verrouillage (13).

8) Sur le contrepoids (15) se trouve un anneau noir

mobile avec une échelle. La ligne rouge sur le bras

indique une valeur de l’échelle. Sans bouger le

contrepoids, mettez l’anneau sur “0” (schéma 4).

9) Le poidsselit sur l’échelle engrammes.Pour la cel-

lule livrée, le poids nécessaire est de 2,5g. Tournez

donc le contrepoids (pas uniquement l’anneau

Vi preghiamo di aprire completamente la pagi-

na 3. Così potete sempre vedere gli elementi di

comando e i collegamenti descritti.

1 Comandi e collegamenti

1.1 Parte superiore

1Adattatore per dischi single con grande foro cen-

trale

2Presa XLR per lampada supplementare (12V /

3W max.)

3Supporto per portapuntina di scorta

4Anello stroboscopico

5Lampada stroboscopica

6Tasto Start/Stop

7Regolatore fine della velocità (±6%) a 33 g/m

8Commutatore velocità (33 o 45 g/m)

9Regolatore fine della velocità (±6%) a 45 g/m

10 Visualizzazione velocità

11 Interruttore ON/OFF

12 Lift per il braccio

13 Leva di bloccaggio del braccio

14 Regolazione antiskating

15 Contrappeso del braccio

1.2 Parte posteriore

16 Presa jack 6,3mm per telecomando “Start/Stop”

17 Uscita audio (prese cinch) per amplificatore o

mixer

18 Collegamento massa

19 Collegamento rete 230V~/50Hz

2 Avvisi de sicurezza

Quest’apparecchio corrisponde alle direttive CE

89/336/CEE sulla compatibilità elettromagnetica e

73/23/CEE per apparecchi a bassa tensione.

L’apparecchio funziona con tensione di rete di

230V~. Non intervenire mai al suo interno; la

manipolazione scorretta può provocare delle scari-

che pericolose. Se l’apparecchio viene aperto,

cessa ogni diritto di garanzia.

Durante l’uso si devono osservare assolutamente i

seguenti punti:

●Lo strumento è previsto solo per l’uso all’interno di

locali.

●Proteggere l’apparecchio dall’umidità e dal calore

(temperatura d’impiego ammessa fra 0°C e 40°C).

●Non mettere in funzione l’apparecchio e staccare

immediatamente la presa dalla spina nel caso di:

1. danni visibili all’apparecchio o al cavo rete,

2. caduta o altro evento che può procurare danni,

3. funzionamento scorretto.

Per la riparazione, rivolgersi in ogni caso ad un

laboratorio autorizzato.

●Il cavo rete, se danneggiato, deve essere sostituito

solo dal costruttore o da un laboratorio autorizzato.

●Non staccare mai la spina rete tirando il cavo.

●Nel caso di uso improprio, di impiego scorretto o di

riparazione non a regola d’arte non si assume nes-

suna responsabilità per eventuali danni.

●Per la pulizia usare solo un panno asciutto e mor-

bido; non impiegare in nessun caso prodotti chi-

mici o acqua.

●Se si desidera eliminare l’apparecchio definitiva-

mente, consegnarlo per lo smaltimento ad un’isti-

tuzione locale per il riciclaggio.

3 Montaggio e regolazioni base

L’apparecchio è stato imballato per evitare danni

durante il trasporto. Dopo averlo aperto, è opportuno

conservare l’imballaggio per eventuali trasporti futuri.

3.1 Sbloccare il piatto

Il piatto è stato bloccato per evitare che si muova

durante il trasporto. Allentare le tre viti e staccare il

piatto dal suo asse. Togliere i tre blocchi bianchi di

plastica e rimettere il piatto. Quindi posare la stuoia

di gomma sul piatto.

3.2 Regolazione del peso di appoggio

La regolazione del peso di appoggio

che è quello

con cui la puntina preme sul disco

avviene tramite

il contrappeso (15) situato all’estremità del braccio.

1) Eliminare tutte le parti di bloccaggio del braccio e

verificare che il contrappeso sia innestato bene

sul braccio.

2) Posizionare il pomello antiskating (14) sullo “0”.

3) Togliere il film di protezione dal pickup e sfilare il

cappuccio della puntina verso il basso.

4) Sbloccare il braccio spostando la levetta (13)

verso destra. Portare la leva per il lift del braccio

(12) in posizione anteriore .

5) Afferrare il braccio alla sua presa ed avvicinarlo al

piatto in modo che si possa muovere liberamente

in alto ed in basso.

Attenzione! Evitare qualsiasi contatto con la pun-

tina.

6) Girare il contrappeso (15) in modo tale che il

braccio rimanga fermo in posizione orizzontale,

senza muoversi né verso l’alto né verso il basso

(ved. fig. 3);

Se il braccio si muove verso l’alto, girare il con-

trappeso in senso antiorario.

Se il braccio si muove verso il basso, girare il con-

trappeso in senso orario.

7) Riportare il braccio sul suo supporto e bloccarlo

con la levetta (13).

8) Sul contrappeso (15) si trova un anello nero gire-

vole graduato. La linea rossa sul braccio indica ini-

zialmente un qualsiasi valore. Posizionare l’anello

sullo “0” senza far girare il contrappeso (ved. fig. 4).

9) La scala indica il peso della puntina in grammi. La

puntina in dotazione richiede un peso di 2,5g.

Pertanto girare il contrappeso (non solo l’anello

graduato!) in senso antiorario sul “2,5” (ved. fig. 5).

Nello stesso modo si imposta il peso per altre pun-

tine a seconda delle relative indicazioni. 7

avec l’échelle!) dans le sens inverse des aiguilles

d’une montre vers “2,5” (schéma 5). Pour d’autres

cellules, réglez le poids en fonction des données

figurant dans les caractéristiques techniques.

3.3 Réglage de l’anti-skating

Lors de la lecture d’un disque, des forces s’exercent

sur l’aiguille; l’anti-skating permet de s’en affranchir.

Pour ce faire, mettez le bouton d’anti-skating (14) de

“0” sur la valeur égale au poids, c’est-à-dire, avec la

cellule livrée, sur “2,5”.

3.4 Montage du capot

Le capot livré avec la platine-disque la protège de la

poussière et d’autre salissure. Retirez-le de son em-

ballage et fixez-le sur les charnières de la platine-dis-

que. Vous pouvez le retirer à tout moment en fonction

de votre utilisation (en discothèque par exemple).

4 Branchements

La platine-disque doit être déconnectée du secteur

avant d’entreprendre tout branchement avec un au-

tre appareil.

1) Branchez le cordon livré dans les prises RCA(17)

de la platine et dans les prises de branchement

pour platine-disque à système magnétique d’un

amplificateur ou d’une table de mixage. Veillez à

respecter les repères de couleur (rouge: canal

droit, blanc: canal gauche). Fixez le branchement

masse du cordon à la borne (18) et à la borne

masse de l’amplificateur ou de la table de mixage.

2) Il est possible de faire fonctionner (Marche/Arrêt)

la platine-disque à distance par un interrupteur

séparé ou depuis une table de mixage équipée

d’un démarrage électrique. Reportez-vous au

chapitre 5.3 “Démarrage à distance de la fonction

Marche/Arrêt”.

3) Vous pouvez brancher une lampe col de cygne à la

prise XLR (2) pour éclairer la platine-disque (12V /

3W max.), p.ex. MONACOR GNL-300. La lampe

est allumée/éteinte en même temps que l’appareil.

La prise XLR dispose d’un verrouillage: pour reti-

rer la lampe, poussez le levier PUSH vers le bas

et retirez simultanément la lampe.

4) Reliez maintenant le cordon secteur au secteur

230V~/50Hz.

5 Fonctionnement

5.1 Lecture de disques

1) Ouvrez le capot et tirez la protection de l’aiguille

vers le bas.

2) Allumez la platine-disque avec l’interrupteur Mar-

che/Arrêt (11); la lampe stroboscopique (5) s’al-

lume, et selon la position du potentiomètre (8), l’af-

fichage (10) indique “33” (rouge) ou “45” (verte).

3) Sélectionnez la vitesse avec le potentiomètre (8):

33tr/mn ou 45tr/mn (tours/minute). L’affichage

(10) indique la vitesse réglée.

4) Placez le disque; pour un disque 45tr/mn avec

grande ouverture centrale, utilisez l’adaptateur (1)

complémentairement.

5) Poussez le levier de verrouillage (13) du bras vers

la droite; pour soulever le bras, mettez le levier (12)

sur la position arrière . Saisissez le bras par la

poignée et positionnez-le sur le début du disque.

6) Mettez le levier (12) sur la position avant , le

bras descend lentement sur le disque.

7) Vous pouvez démarrer la platine-disque avec la

touche Start/Stop (6). Pendant la lecture, vous

pouvez arrêter la platine à n’importe quel endroit

avec la touche Start/Stop et la redémarrer à nou-

veau.

8) Lorsque le disque est terminé, relevez le bras

avec le levier (12) et replacez-le manuellement

sur son support. Arrêtez la platine avec la touche

Start/Stop (6).

9) Après l’utilisation de la platine-disque mettez le

levier (12) sur la position et attachez le bras

avec le verrouillage (13). Puis coupez l’alimenta-

tion de la platine avec l’interrupteur Marche/Arrêt

(11). Remettez le capot de protection en place.

5.2 Réglage précis de la vitesse

Vous pouvez modifier la vitesse avec le poten-

tiomètre (8) de ±6%:

avec le sélecteur (7) pour un disque 33 tr/mn

avec le sélecteur (9) pour un disque 45 tr/mn

Si le sélecteur est sur la position médiane , la

vitesse coïncide. Pour la vérifier, utilisez l’anneau

stroboscopique (4) sur le plateau. Lorsque le plateau

tourne, regardez la partie de l’anneau éclairée par la

lampe strobo (5). Pour un réglage exact de la vi-

tesse, les repères sur l’anneau doivent sembler

immobiles (schéma 6):

33 tr/mn: anneau supérieur

45 tr/mn: deuxième anneau

5.3 Démarrage à distance de la fonction

Marche/Arrêt

Pour une utilisation en discothèque, il est possible de

faire démarrer la platine à distance avec un interrup-

teur séparé. Reliez-le à la prise (16) à l’aide d’une

prise jack 6,35 3 pôles (schéma 7).

Il est également possible, pour cette même fonction,

d’utiliser le démarrage électrique d’une table de mi-

xage. Lorsque le potentiomètre correspondant de la

table est ouvert, la platine-disque démarre automa-

tiquement; de même, elle s’arrête lorsque le poten-

tiomètre est fermé. Le frein d’arrêt d’urgence de la

➆

Start

Stop

➅

33 45

3.3 Regolazione antiskating

Durante la riproduzione di un disco, sulla puntina

agiscono delle forze che devono essere compensate

con il dispositivo antiskating. Girare il pomello anti-

skating (14) dallo “0” su un valore pari a quello del

peso della puntina, nel nostro caso sul “2,5”.

3.4 Montaggio del coperchio

Il coperchio imballato separatamente protegge il gira-

dischi dalla polvere e dallo sporco in genere. Togliere

l’imballaggio ed inserire il coperchio con le cerniere

sul giradischi. Il coperchio può essere staccato in

qualsiasi momento se disturba (p.es. in discoteca).

4 Collegamento del giradischi

Mentre si eseguono collegamenti con altri appa-

recchi, il giradischi dovrebbe essere spento.

1) Inserire il cavo di collegamento in dotazione nelle

prese cinch (17) del giradischi e collegare l’altra

estremità con l’ingresso giradischi magnetico di

un amplificatore o di un mixer, rispettando i colori

delle prese e degli spinotti (rosso = canale destro,

bianco = canale sinistro). Avvitare la massa del

cavo al morsetto (18) nonché al morsetto di mas-

sa dell’amplificatore o del mixer.

2) È possibile l’avvio e l’arresto telecomandato, p.es.

mediante un interruttore separato o mediante un

mixer provvisto di avviamento con fader. Per il

collegamento del telecomando vedi il cap. 5.3

”Start/Stop telecomandato”.

3) La presa XLR (2) serve per collegare una lam-

pada a collo di cigno (12V /3W max.), p.es.

GNL-300 della MONACOR. La lampada, con cui

si può illuminare il giradischi, si accende e si

spegne con l’apparecchio stesso.

La presa XLR è provvista di un sistema di bloc-

caggio. Per staccare la lampada premere in bas-

so la leva PUSH e sfilare nello stesso tempo dal

lampada dalla presa.

4) Collegare il cavo rete con la presa di rete (230V~/

50Hz).

5 Le funzioni del giradischi

5.1 Riproduzione di un disco

1) Aprire il coperchio e sfilare la protezione della

puntina verso il basso.

2) Accendere il giradischi con l’interruttore ON/OFF

(11). Si accende la lampada stroboscopica (5), e

l’indicazione velocità (10) indica

a seconda del-

la posizione del commutatore (8)

“33” in rosso o

“45” in verde.

3) Selezionare la velocità con il commutatore (8):

33g/m (giri al minuto) per dischi long play e 45g/m

per dischi single. La velocità impostata viene indi-

cata nella finestra (10).

4) Mettere il disco; nel caso di un disco single con

grande foro centrale inserire l’adattatore (1).

5) Spostare la leva blocco braccio (13) verso destra.

Per sollevare il braccio, portare la leva del lift (12)

in posizione posteriore . Prendere il braccio dal-

la sua presa e portare la puntina sopra l’inizio del

disco.

6) Portare la leva per il lift del braccio (12) in posi-

zione anteriore . Il braccio si abbassa lentamen-

te sul disco.

7) Avviare il giradischi con il tasto Start/Stop (6).

Durante la riproduzione, il disco può essere fer-

mato e riavviato in un qualsiasi punto mediante il

tasto Start/Stop.

8) Alla fine del disco sollevare il braccio con il lift (12)

e riportarlo con la mano nella sua sede. Fermare

il disco con il tasto Start/Stop (6).

9) Dopo l’uso abbassare il braccio con il lift (12) e

bloccarlo con la levetta (13). Spegnere l’appa-

recchio con l’interruttore (11). Chiudere il coper-

chio per proteggere il giradischi dalla polvere.

5.2 Regolazione fine della velocità

La velocità del giradischi impostata con il commuta-

tore (8) può essere aumentata o ridotta del 6%:

a 33 giri al minuto agendo sul regolatore (7),

a 45 giri al minuto agendo sul regolatore (9).

Se il relativo regolatore si trova in posizione centrale

, la velocità è esattamente quella impostata e può

essere controllata sull’anello stroboscopico (4) sul

bordo del piatto. Quando il piatto gira, osservare la

parte dell’anello che viene illuminata dalla lampada

stroboscopica (5) (eventualmente ridurre l’illumina-

zione ambiente). Se la velocità è impostata con esat-

tezza, le tacche sull’anello sembrano star ferme (vedi

fig. 6):

a 33 g/m sull’anello superiore,

a 45 g/m sul secondo anello.

5.3 Start/Stop telecomandato

Per il funzionamento in discoteca, la funzione Start/

Stop può essere telecomandata mediante un commu-

tatore separato. Collegare il commutatore alla presa

(16) servendosi di un jack 6,3mm a 3 poli (vedi fig.7).

Il giradischi può essere telecomandato anche da un

mixer con avviamento fader. In questo caso, quando

sul mixer si apre il regolatore per il giradischi, questo

parte automaticamente e si ferma quando viene chi-

uso il regolatore. In questo caso il freno rapido del

giradischi è disattivato; ciò significa che il piatto non

si arresta di scatto ma termina la sua corsa lenta-

mente. Collegare il mixer con la presa (16) mediante

un jack 6,3mm.

Nel caso di telecomando, il tasto Start/Stop (6) del

giradischi è disattivato.

➆

Start

Stop

➅

33 45

platine ne fonctionne pas dans le cas d’un démar-

rage à distance d’une table de mixage, c’est-à-dire

que le plateau ne s’arrête pas brusquement mais

ralentit. Reliez la table de mixage avec une fiche jack

6,35 à la prise (16).

La touche Marche/Arrêt (6) de la platine est pour ce

mode de fonctionnement sans fonction.

6 Pièces de remplacement

6.1 Cellule et aiguille

Ces deux éléments peuvent être facilement rem-

placés. Vous trouverez dans la gamme MONACOR

ces éléments:

EN-24SP: aiguille de diamant

EN-24: cellule (système magnétique)

Une fois le remplacement effectué, vous devez régler

à nouveau le poids et l’anti-skating (voir chapitres 3.2

et 3.3)

6.2 Porte-cellule de remplacement

Il est possible de conserver un porte-cellule de rem-

placement (par exemple MONACOR EN-120) dans

le support (3). Pour le remplacer, il suffit de dévisser

l’ancien et de mettre le neuf à la place. Après tout

remplacement, il faut régler à nouveau l’anti-skating

et le poids (voir chapitres 3.2 et 3.3).

7 Entretien

7.1 Entretien

Nettoyez le boîtier de la platine-disque et le couvercle

avec un chiffon sec et souple. En aucun cas, n’uti-

lisez de produits détergents, d’alcool ou d’eau. Pour

dépoussiérer l’aiguille et les disques, utilisez les pro-

duits de nettoyage disponibles dans le commerce,

par exemple:

Brosse en fibre de carbone MONACOR DC-100.

7.2 Transport

Si vous souhaitez déplacer votre platine-disque

(pour l’expédier par exemple) vérifiez que tous les

éléments soient assurés pour leur transport. Nous

vous conseillons d’utiliser l’emballage d’origine. Les

dégâts causés par une mauvaise protection des élé-

ments ne saurait faire l’objet d’un garantie!

Pour toute expédition, respectez les points sui-

vants:

1) Mettez le couvercle de protection de l’aiguille.

2) Attachez le bras de lecture avec le levier de ver-

rouillage (13) et fixer-le avec l’emballage pour

empêcher tout glissement.

3) Replacez les arrêts en plastique (voir chap. 3.1)

sous le plateau et vissez ce dernier avec le bôitier.

8 Caractéristiques techniques

Plateau: . . . . . . . . . . . . . . . . aluminium,

Ø 330mm, 640g

Vitesses: . . . . . . . . . . . . . . . 331/3tr/mn, 45tr/mn

Réglage précis de la vitesse: ±6%

Couple de démarrage: . . . . . 1,5Nm

Temps de montée: . . . . . . . . < 0,5s

Pleurage et scintillement: . . . < 0,3%

Bruit perturbateur: . . . . . . . .

55dB (DIN 45544)

Branchement lampe: . . . . . . 12V /3W max.

Température d’utilisation: . . . 0–40°C

Alimentation: . . . . . . . . . . . . 230V~/50Hz/24VA

Dimensions (L x H x P): . . . . 420 x 140 x 370mm

Poids: . . . . . . . . . . . . . . . . . . 5,5kg

D’après les données du constructeur.

Tout droit de modification réservé.

6 Accessori

6.1 Sistema puntina di scorta e puntina

Se necessario, il sistema puntina oppure la sola pun-

tina possono essere sostituiti facilmente. I relativi

ricambi si trovano in commercio, p.es.

puntina di diamante EN-24SP della MONACOR,

sistema magnetico EN-24 della MONACOR.

Dopo la sostituzione del sistema, reimpostare il peso

della puntina e il dispositivo antiskating (vedere i pa-

ragrafi 3.2 e 3.3)

6.2 Portapuntina di scorta

Il vano (3) è previsto per accogliere un portapuntina

completo con puntina (p.es. EN-120 della MONA-

COR). In tal modo, per ogni evenienza è disponibile

una puntina di scorta. Il portapuntina può essere

sostituito facilmente agendo sulle viti di fissaggio.

Successivamente reimpostare il peso della puntina e

il dispositivo antiskating (vedere i paragrafi 3.2 e 3.3).

7 Manutenzione

7.1 Pulizia

Pulire il contenitore e il coperchio solo con uno panno

soffice e asciutto. Non usare alcol, prodotti chimici o

detergenti aggressivi. Per pulire la puntina e i dischi,

sono disponibili sistemi adeguati che si trovano in

commercio, p.es.:

spazzola in fibra di carbonio per i dischi DC-100 della

MONACOR.

7.2 Trasporto

Prima del trasporto bloccare tutte le parti usando

possibilmente l’imballaggio originale. I danni causati

da un imballaggio insufficiente non sono coperti dalla

garanzia!

Per il trasporto si devono osservare assoluta-

mente i seguenti punti:

1) Mettere la protezione sulla puntina.

2) Bloccare il braccio con l’apposita leva (13) ed

assicurarlo contro lo spostamento impiegando

opportuni materiali di imballaggio.

3) Fissare di nuovo i blocchi di plastica sotto il piatto

(vedi cap. 3.1) e avvitare il piatto bene al conteni-

tore.

8 Dati tecnici

Piatto: . . . . . . . . . . . . . . . . . . pressofuso in allumi-

nio, Ø 330mm, 640g

Velocità: . . . . . . . . . . . . . . . . 331/3e 45g/m (giri al

minuto)

Regolazione fine velocità: . . ±6%

Coppia di avviamento: . . . . . 1,5Nm

Tempo regime: . . . . . . . . . . . < 0,5sec

Oscillazioni velocità: . . . . . . < 0,3%

Rapporto segnale/rumore: .

55dB (DIN 45544)

Collegamento lampada: . . . . 12V /3W max.

Temperatura d’impiego: . . . . 0–40°C

Alimentazione: . . . . . . . . . . . 230V~/50Hz/24VA

Dimensioni (L x H x P) : . . . . 420 x 140 x 370mm

Peso: . . . . . . . . . . . . . . . . . . 5,5kg

Dati forniti dal costruttore.

Con riserva di modifiche tecniche.

Vouw bladzijde 3 helemaal open, zodat u steeds

een overzicht hebt van de beschreven bedie-

ningselementen en aansluitingen.

Bedieningselementen en aansluitingen

1.1 Frontpaneel

1Adapter voor singles met groot middengat

2XLR-jack voor extra lamp (12V /3W max.)

3Opening voor een reserve toonkop

4Stroboscoopring

5Stroboscooplamp

6Start/stop-toets

7Schuifregelaar voor fijninstelling van de snelheid

(±6%) bij 33 tpm

8Keuzeschakelaar voor de snelheid

(33tpm of 45tpm)

9Schuifregelaar voor fijninstelling van de snelheid

(±6 %) bij 45tpm

10 Snelheidsindicator

11 Aan/uit-schakelaar van de voedingsspanning

12 Toonarmlift

13 Toonarmvergrendeling

14 Afregeling voor de antiskating

15 Contragewicht voor de toonarm

1.2 Achterzijde van het toestel

16 6,3mm-jack voor de “Start/Stop”-afstandsbedie-

ning

17 Cinch-uitgang voor aansluiting van een verster-

ker of een mengpaneel

18 Massa-verbinding

19 Netsnoer 230V~/50Hz

2 Veiligheidsvoorschriften

Deze platenspeler is in overeenstemming met de

EU-richtlijn 89/336/EEG voor elektromagnetische

compatibiliteit en 73/23/EEG voor toestellen op

laagspanning.

De netspanning (230V~) waarmee dit toestel

gevoed wordt is levensgevaarlijk! Open het toestel

niet, want door onzorgvuldige ingrepen loopt u het

risico van een elektrische schok. Bovendien ver-

valt elke garantie bij het eigenhandig openen van

het toestel.

Let bij ingebruikname eveneens op de volgende ele-

menten:

●De platenspeler is enkel geschikt voor gebruik bin-

nenskamers.

●Vermijd uitzonderlijk warme plaatsen en plaatsen

met een hoge vochtigheid (toegestaan omgevings-

temperatuurbereik: 0–40°C).

●Schakel de platenspeler niet in en trek onmiddellijk

de stekker uit het stopcontact wanneer:

1. het toestel of het netsnoer zichtbaar beschadigd

is,

2. er een defect zou kunnen optreden nadat het

toestel bijvoorbeeld gevallen is,

3. het toestel slecht functioneert.

De platenspeler moet in elk geval hersteld worden

door een gekwalificeerd vakman.

●Een defect netsnoer mag enkel door de fabrikant

of door een gekwalificeerd persoon hersteld wor-

den.

●Trek de stekker nooit met het snoer uit het stop-

contact.

●In geval van ongeoorloofd of verkeerd gebruik of

van herstelling door een niet-gekwalificeerd per-

soon vervalt de garantie bij eventuele schade.

●Verwijder het stof enkel met een droog doek.

Gebruik zeker geen chemicaliën of water.

●Wanneer de platenspeler definitief uit bedrijf geno-

men wordt, bezorg het dan voor verwerking aan

een plaatselijk recyclagebedrijf.

3 Montage en elementaire afregelingen

De platenspeler werd voor het transport ingepakt.

Pak de onderdelen uit en houd de verpakking bij voor

eventueel transport later.

3.1 Vergrendeling van het plateau losmaken

Om beschadigingen tijdens het transport te vermij-

den, werd het plateau vergrendeld, zodat het niet kon

wegglijden. Draai de drie schroeven los, en neem het

plateau van de as. Verwijder de drie witte vergrende-

lingen in kunststof en plaats het plateau vervolgens

weer op de as. Leg de meegeleverde rubberen mat

op het plateau.

3.2 Afregeling van de naalddruk

De afregeling van de naalddruk, d.w.z. van het

gewicht waarmee de naald op de plaat drukt, gebeurt

door middel van het contragewicht (15) dat op het

einde van de toonarm gemonteerd is.

1) Verwijder alle verpakking, waarmee de toonarm

uit veiligheidsoverwegingen tijdens het transport

beschermd werd. Controleer of het contragewicht

op de toonarm vastzit.

2) Stel de antiskatingknop (14) in de stand “0”.

3) Verwijder de afschermfolie van de pick-up-naald,

en verwijder de beschermkap van de naald door

er onderaan aan te trekken.

4) Schuif de toonarmvergrendeling (13) opzij. Maak

de lift van de toonarm (12) vrij met het hendeltje .

5) Neem de toonarm aan de greep vast en leid hem

voorzichtig tot vlak voor het plateau zodat hij vrij

op en neer kan worden bewogen.

Opgelet! Vermijd elk contact tussen de naald en

het oppervlak van het plateau.

6) Verdraai nu het contragewicht (15) totdat de toon-

arm in horizontale positie balanceert en niet naar

boven of naar beneden beweegt (figuur 3):

Indien de toonarm naar boven beweegt, draai dan

het contragewicht in de richting van de wijzers van

de klok.

Beweegt de toonarm naar beneden, draai dan het

contragewicht tegen de richting van de wijzers

van de klok.

7) Plaats de toonarm opnieuw in zijn rustpositie en

vergrendel hem met het toonarmslot (13).

8) Op het contragewicht (15) is een zwarte plastic

ring met een schaalverdeling aangebracht. De

rode markering op de toonarm wijst een bepaalde

Abrir este manual en la página 3 de manera que

se visualicen los elementos y conexiones.

1 Elementos y conexiones

1.1 Parte delantera

1Adaptador para discos de 45r.p.m. con gran

abertura central

2Toma XLR para lámpara complementaria

(12V /3W max.)

3Soporte para el porta célula de recambio

4Anillo estroboscópico

5Lámpara estroboscópica

6Tecla Marcha/Paro

7Potenciómetro deslizante para regulación precisa

de la velocidad (±6%) para un disco de 33r.p.m.

8Selector de la velocidad (33/45r.p.m.)

9Potenciómetro deslizante para regulación precisa

de la velocidad (±6%) para un disco de 45r.p.m.

10 Visor de la velocidad

11 Interruptor Marcha/Paro de la alimentación

12 Palanca del levantador del brazo de lectura

13 Palanca de enclavamiento del brazo de lectura

14 Reglaje del anti-skating

15 Contrapeso del brazo de lectura

1.2 Parte posterior

16 Toma jack 6,35 para el arranque a distancia de la

función Marcha/Paro

17 Salida tomas RCA para conectar un amplificador

o una mesa de mezclas

18 Conexión masa

19 Cable de red 230V~/50Hz

2 Consejos de utilización

Este aparato responde a la norma 89/336/CEE refe-

rente a la compatibilidad electromagnética y a la nor-

ma 73/23/CEE relativa a los aparatos de baja tensión.

Está alimentado por una tensión de 230V~. No

tocar nunca el interior del aparato ya que en caso

de una mala manipulación podría sufrir una des-

carga eléctrica mortal. Igualmente, la abertura del

aparato anula cualquier tipo de garantía.

Respetar los siguientes puntos:

●Este aparato está concebido solamente para una

utilización en interiores.

●Protegerlo de la humedad y del calor (temperatura

de utilización autorizada 0–40°C).

●No conectarlo y desconectarlo de inmediato de la

red ya que:

1. el aparato o el cable de red presenta desperfec-

tos,

2. después de una caída o accidente parecido el

equipo pueda estar dañado,

3. aparecen disfunciones.

Llamar a un técnico especialista para efectuar las

reparaciones.

●Solamente el fabricante o un técnico habilitado

pueden reemplazar el cordón de red dañado.

●No desconectar el aparato tirando del cable de

conexión.

●Declinamos cualquier responsabilidad en caso de

daños si el aparato se utiliza por cualquier otro fin

que no sea el adecuado, no está utilizado o repa-

rado correctamente.

●Para limpiarlo, utilizar un trapo seco y blando, en

ningún caso, productos químicos o agua.

●Una vez el aparato es retirado definitivamente del

circuito de distribución, debe depositarse en una

fábrica de reciclaje adaptada.

3 Montaje y reglajes de base

El giradiscos está embalado de manera que pueda

efectuarse su transporte con total seguridad. Acon-

sejamos conservar el embalaje de origen para cual-

quier transporte posterior.

3.1 Desenclavamiento del plato

Para evitar cualquier desperfecto durante el trans-

porte, el plato está fijado, evitando así cualquier des-

lizamiento. Aflojar los 3 tornillos y retirar el plato de

su eje. Retirar las tres fijaciones de plástico blanco y

después colocar de nuevo el plato así como el reve-

stimiento de caucho.

3.2 Reglaje del peso

El reglaje del peso, es decir el peso con el que la

aguja de diamante se pone sobre el disco, se efectúa

con la ayuda del contrapeso (15), montado en el

extremo del brazo de lectura.

1) Retirar el conjunto de los elementos del embalaje

para la protección del brazo; verificar que el con-

trapeso esté correctamente fijado sobre el brazo.

2) Girar el botón anti-skating (14) sobre “0”.

3) Retirar la hoja de protección de la célula y

después girar la cubierta de protección de la

aguja de diamante hacia abajo.

4) Abrir el enclavamiento del brazo de lectura (13)

hacia la derecha. Poner la palanca (12) en la posi-

ción delantera .

5) Coger el brazo por la empuñadura y posicionarlo

con cuidado justo delante del plato de tal forma

que pueda moverse arriba y abajo sin dificultad.

Atención! La aguja nunca debe tocar otra parte

que no sea la de la platina.

6) Girar el contrapeso (15) de tal manera que el

brazo esté colocado horizontalmente y no cuel-

gue ni hacia arriba ni hacia abajo (esquema 3):

Si el brazo cuelga hacia arriba: girar el contrapeso

en el sentido inverso al de las agujas de un reloj.

Si el brazo cuelga hacia abajo: girar el contrapeso

en el mismo sentido al de las agujas de un reloj.

7) Reposicionar el brazo sobre su soporte y cerrarlo

con la palanca de enclavamiento (13).

8) Sobre el contrapeso (15) se encuentra un ánodo

negro móvil con una escalera. La línea roja sobre

el brazo indica cualquier valor de la escalera. Sin

waarde op die schaal aan. De ring wordt in de

stand “0” geplaatst zonder dat het contragewicht

meedraait (figuur 4).

9) De schaal is in grammen onderverdeeld. Voor de

meegeleverde pick-up-naald is een naalddruk van

2,5g noodzakelijk. Draai hiervoor het contrage-

wicht samen met de schaal in de richting van de

wijzers van de klok tot in de stand “2,5” (figuur 5).

Voor andere naalden moet de naalddruk aange-

past worden in overeenstemming met de over-

eenkomstige technische gegevens.

3.3 De antiskating afregelen

Bij het afspelen van een plaat ontstaan er krachten

op de naald die gecompenseerd worden door het

antiskatingsysteem. Verdraai hiervoor de knop van

de antiskating (14) van de stand “0” tot de waarde die

overeenkomt met de naalddruk, d.w.z. dat voor de

meegeleverde naald de knop in de stand “2,5”

geplaatst moet worden.

3.4 De stofkap monteren

De afzonderlijk verpakte stofkap beschermt de pla-

tenspeler tegen stof en andere vuildeeltjes. Verwijder

de verpakking en monteer de stofkap aan de schar-

nieren op de platenspeler. Indien de stofkap hindert

tijdens het gebruik (bijv. voor DJ’s in een discotheek),

dan kan deze op elk moment worden verwijderd.

4 De platenspeler aansluiten

De in- en uitgangen mogen enkel aangesloten resp.

veranderd worden, wanneer de platenspeler uitge-

schakeld is.

1) Verbind de cinch-connectoren (17) van de platen-

speler via een meegeleverde kabel met de ingan-

gen voor een platenspeler met een magnetisch

element op de versterker of het mengpaneel. Let

hierbij op de kleuren van de pluggen en de stek-

kers (rood = rechter kanaal, wit = linker kanaal).

Bevestig de massaverbinding van de kabel zowel

met de klem (18) van de platenspeler als met de

massaschroef van de versterker of de mengtafel.

2) De platenspeler kan op afstand gestart en gestopt

worden, bv. via een afzonderlijke schakelaar of

via de faderstart van een mengpaneel. Voor de

aansluiting van de afstandsbediening zie hoofd-

stuk 5.3 “Start/Stop”-afstandsbediening”.

3) Voor de verlichting van de platenspeler kan een

zwanenhalslamp (12V /3Wmax.) aangesloten

worden, bijvoorbeeld de GNL-300 van

MONACOR. De lamp wordt via de platenspeler

in- resp. uitgeschakeld.

De XLR-jack is uitgerust met een vergrendeling.

Om de lamp te verwijderen, duwt u de PUSH-hen-

del naar onder en trekt u tegelijk de lamp uit de jack.

4) Verbind de platenspeler via het netsnoer met de

netspanning (230V~/50Hz).

5 Werking

5.1 Een plaat spelen

1) Klap de stofkap omhoog en verwijder de be-

schermkap van de naald door er onderaan aan te

trekken.

2) Schakel de platenspeler in met de aan/uit-scha-

kelaar (11). De stroboscooplamp (5) licht op. De

snelheidsindicator (10) licht, afhankelijk van de

stand van de schuifschakelaar (8), rood (33tpm)

of groen (45tpm) op.

3) Stel met de schuifschakelaar (8) de snelheid in:

33tpm (toeren per minuut) voor langspeelplaten

en 45tpm voor singles. De geselecteerde snel-

heid wordt door de snelheidsindicator (10) weer-

gegeven.

4) Leg een plaat op de platenspeler. Vergeet niet om

de adaptor (1) te gebruiken bij singles.

5) Schuif de vergrendeling van de toonarm (13)

opzij. Plaats de hendel van de lift (12) naar achter

om de toonarm op te heffen. Neem de toonarm

vast en plaats de naald boven het begin van de

plaat.

6) Verdraai de hendel van de lift (12) naar voor .

Laat de toonarm rustig zakken tot op de plaat.

7) Start het afspelen met de Start/Stop-toets (6). Het

afspelen kan steeds worden onderbroken, d.w.z.

dat men de plaat door middel van de Start/Stop-

toets op iedere plaats kan stoppen en opnieuw

starten.

8) Duw de toonarm op het einde van de plaat

omhoog met de lift (12) en plaats de arm met de

hand terug op de toonarmhouder. Beëindig het

afspelen met de Start/Stop-toets (6).

9) Laat de toonarm na gebruik van de platenspeler

met behulp van de toonarmlift (12) zakken, en

vergrendel de toonarm met het toonarmslot (13).

Schakel de platenspeler uit met de aan/uit-scha-

kelaar (11). Sluit de stofkap.

5.2 Fijnregeling van de snelheid

De met de schuifschakelaar (8) ingestelde snelheid

kan met ±6 % veranderd worden:

–bij de snelheid van 33 tpm met de regelaar (7)

–bij de snelheid van 45 tpm met de regelaar (9)

Wanneer de betreffende regelaar in de middelste

stand staat, is de snelheid exact afgeregeld. De

snelheid kan aan de hand van de stoboscoopring (4)

op de zijkant van het plateau gecontroleerd worden.

Concentreer u bij een draaiende platenspeler op het

deel van de stroboscoopring dat door het strobo-

scooplicht (5) verlicht wordt. (Dim eventueel de

kamerverlichting.) Bij een exact ingestelde snelheid

blijven de markeringen op de stroboscoopring schijn-

baar stilstaan (zie figuur 6):

bij 33tpm op de bovenste ring,

bij 45tpm op de tweede ring.

➅

33 45

desplazar el contrapeso, poner solamente el

ánodo a “0” (esquema 4).

9) El peso se lee en la escalera, en gramos. Para la

célula entregada, el peso necesario es de 2,5gr.

Girar pues el contrapeso (no solamente el ánodo

con la escalera!) en el sentido inverso al de las

agujas del reloj hacia “2,5” (esquema 5). Para

otras células, regular el peso en función de los

datos que figuran en las características técnicas.

3.3 Reglaje del anti-skating

Durante la lectura de un disco, se ejercen fuerzas

sobre la aguja de la célula; el anti-skating permite

liberarse de ellas. Para hacerlo, poner el reglaje anti-

skating (14) de “0” al valor igual al peso, es decir,

mediante la célula entregada, sobre “2,5”.

3.4 Montaje de la tapa

La tapa entregada con el giradiscos lo protege del

polvo y la suciedad. Retirarlo de su embalaje y fijarlo

sobre las bisagras del giradiscos. Se puede retirar en

cualquier momento en función de la utilización (en

discoteca por ejemplo).

4 Conexiones

El giradiscos debe desconectarse de la red antes de

conectarlo con cualquier otro aparato.

1) Conectar el cable entregado en las tomas RCA

(17) del giradiscos y en las tomas de conexión

para el giradiscos de sistema magnético de un

amplificador o de una mesa de mezclas. Vigilar

en respetar las marcas de color: rojo, canal dere-

cho; blanco, canal izquierdo. Fijar la conexión

masa del cable al borne (18) y al borne masa del

amplificador o de la mesa de mezclas.

2) Es posible de hacer funcionar (Marcha/Paro) el

giradiscos a distancia p.ej. por un interruptor

separado o después una mesa de mezclas equi-

pada de un arranque electrico. Para la conexión

del mando a distancia referirse al capítulo 5.3.

“Arranque a distancia de la función Marcha/

Paro”.

3) Una lámpara de cuello de cisne (12V /3W

max.), p.ej. MONACOR GNL-300, puede conec-

tarse a la toma XLR (2) para iluminar el giradis-

cos. La lámpara está iluminada/apagada al

mismo tiempo que está el aparato.

La toma XLR dispone de un enclavamiento:

para retirar la lámpara, poner la palanca PUSH

hacia abajo y retirar simultáneamente la lámpara.

4) Conectar seguidamente el cable de conexión a la

red 230V~/50Hz.

5 Funcionamiento

5.1 Lectura de discos

1) Abrir la tapa y retirar la protección de la aguja

hacia abajo.

2) Conectar el giradiscos mediante el interruptor

Marcha/Paro (11); la lámpara estroboscópica (5)

se ilumina, y según la posición del potenciómetro

(8), el diodo rojo “33” o el diodo verde “45” se ilu-

mina en el visor de velocidad (10).

3) Seleccionar la velocidad mediante el potencióme-

tro (8): 33r.p.m. o 45r.p.m. (rotación per minuto).

La pantalla (10) indica la velocidad regulada.

4) Colocar el disco; para un disco de 45r.p.m. con

gran abertura central, utilizar el adaptador (1) adi-

conalmente.

5) Poner la palanca de enclavamiento (13) del brazo

hacia la derecha; para levantar el brazo, poner la

palanca de levantador (12) en la posición trasera

. Coger el brazo por la empuñadura y posicionar

la aguja sobre el comienzo del disco.

6) Poner la palanca de levantador (12) en la posición

delantera , el brazo baja lentamente sobre el

disco.

7) Se puede arrancar el giradiscos mediante la tecla

Start/Stop (Marcha/Paro) (6). Durante la lectura,

se puede parar el giradiscos en cualquier lugar

mediante la tecla Start/Stop (Marcha/Paro) y

arrancar de nuevo.

8) Cuando el disco ha terminado, levantar el brazo

mediante la palanca de levantador (12) y ponerlo

de nuevo manualmente sobre el soporte. Parar el

giradiscos mediante la tecla Start/Stop (6).

9) Después del uso bajar el brazo con la ayuda del

palanca de levantador (12) y fijarlo con la palanca

de enclavamiento (13). Después cortar la ali-

mentación del giradiscos [interruptor Marcha/Pa-

ro de alimentación (11)]. Poner de nuevo la tapa

de protección en su sitio.

5.2 Reglaje preciso de la velocidad

Se puede modificar la velocidad con el potencióme-

tro (8) de ±6%:

–mediante el selector (7) para un disco 33r.p.m.

–mediante el selector (9) para un disco 45r.p.m.

Si el selector correspondiente está en la posición

media , la velocidad coincide. Para verificarlo, uti-

lizar el anillo estroboscópico (4) sobre el plato.

Cuando el plato gira, mirar la parte del ánodo ilumi-

nada por la lámpara estrobo (5). (Si necesario,

reduce la iluminación de la habitación.) Para un

reglaje exacto de la velocidad, las marcas del anillo

deben parecer inmóviles (esquema 6):

33r.p.m.: anillo superior

44r.p.m.. anillo inferior

➅

33 45

5.3 “Start/Stop”-afstandsbediening

Voor het gebruik in een discotheek is het mogelijk de

start/stop-functie via een afzonderlijke schakelaar op

afstand te bedienen. Sluit hiervoor de keuzeschake-

laar via een driepolige 6,3mm-jack (zie figuur 7) aan

op de jack-ingang (16).

De platenspeler kan ook via de zogenaamde fader-

start van een mengpaneel bediend worden. Wan-

neer op het mengpaneel de schuifregelaar van de

platenspeler open- en daarna weer dichtgeschoven

wordt, dan zal de draaitafel automatisch starten res-

pectievelijk stoppen. Bij afstandsbediening via een

mengpaneel functioneert de noodstop van het toe-

stel evenwel niet meer, d.w.z. dat de platenspeler

niet direct stopt, maar langzaam uitloopt. Sluit het

mengpaneel via een 6,3mm-jack aan op de jack-

ingang (16).

De Start/Stop-toets (6) van de platenspeler func-

tioneert niet bij afstandsbediening.

6 Reserveonderdelen

6.1 Reserve-element en reservenaald

Indien nodig kan het element of de naald eenvoudig

vervangen worden. Bij de handelaar zijn de nodige

onderdelen verkrijgbaar, bv. van MONACOR:

een diamanten naald EN-24SP,

een magnetisch stereo-element EN-24.

Nadat het element vervangen is, moet men de naald-

druk en de antiskating opnieuw afregelen (zie hoofd-

stukken 3.2 en 3.3).

6.2 Reservetoonkop

Een complete reservetoonkop met naald (bv. EN-120

van MONACOR) kan in de opening (3) worden

geplaatst, zodat u steeds onmiddellijk een vervang-

stuk hebt. De toonkop kan snel gemonteerd worden

door de huidige toonkop eraf te schroeven en een

nieuwe te monteren. Opnieuw moet men de naald-

druk en de antiskating afregelen (zie hoofdstukken

3.2 en 3.3).

7 Onderhoud

7.1 Zorg

Maak de behuizing van de platenspeler en de stof-

kap enkel met een zachte, droge doek schoon.

Gebruik geen alcohol, chemicaliën of bijtende reini-

gingsmiddelen! Om stof van de naald en van de pla-

ten te verwijderen, zijn speciale toebehoren, zoals

platenreiniger van koolstofvezels, de MONACOR

DC-100.

7.2 Transport

Zorg er bij transport van de platenspeler voor, dat alle

onderdelen veilig ingepakt worden. Gebruik best de

originele verpakking incl. toebehoren. Schade aan

de platenspeler door onvoldoende beveiliging voor

transport valt niet onder de garantie!

Let bij het transport zeker op het volgende:

1) Monteer de beschermingskap voor de naald.

2) Zet de toonarm met het toonarmslot (13) vast en

verpak de toonarm in geschikt materiaal, zodat hij

niet kan verschuiven.

3) Breng de meegeleverde kunststoffen vergrende-

lingen (zie hoofdstuk 3.1) voor de bescherming tij-

dens het transport aan onder het plateau, en

schroef het plateau via de vergrendelingen vast

met de behuizing.

8 Technische gegevens

Plateau: . . . . . . . . . . . . . . . . Gietaluminium,

Ø 330mm, 640g

Snelheden: . . . . . . . . . . . . . . 331/3of 45tpm

Fijnregeling van de snelheid: ±6%

Startmoment: . . . . . . . . . . . . 1,5Nm

Starttijd: . . . . . . . . . . . . . . . . <0,5s

Wow en flutter: . . . . . . . . . . . <0,3%

Rumble: . . . . . . . . . . . . . . . .

55dB (DIN 45544)

Aansluiting voor lamp: . . . . . 12V / 3W max.

Omgevings-

temperatuurbereik: . . . . . . . . 0–40°C

Voedingsspanning: . . . . . . . 230V~/50Hz/24VA

Afmetingen (B x H x D): . . . . 420 x 140 x 370mm

Gewicht: . . . . . . . . . . . . . . . . 5,5kg

Opgemaakt volgens de gegevens van de fabrikant.

Deze behoudt zich het recht voor de technische

gegevens te veranderen.

➆

Start

Stop

5.3 Arranque a distancia de la función mar-

cha/paro

Para una utilización en discoteca, es posible de

arrancar el giradiscos a distancia mediante un inter-

ruptor separado. Conectarlo a la toma (16) con la

ayuda de un conector jack 6,35 de 3 polos (esquema

7).

Es también posible, por esta misma función, utilizar

el arranque eléctrico de una mesa de mezclas.

Cuando el potenciómetro correspondiente de la

mesa de mezclas está abierto, el giradiscos arranca

automáticamente, igualmente, se para cuando el

potenciómetro está cerrado. El freno de emergencia

del giradiscos no funciona en caso de un arranque a

distancia por una mesa de mezclas, es decir que el

plato no se para bruscamente aunque si disminuye

la velocidad. Conectar la mesa de mezclas mediante

un conector jack 6,35 a la toma (16).

La tecla Marcha/Paro (6) del giradiscos está por

este modo de funcionamiento sin función.

6 Piezas de recambio

6.1 Célula y aguja

Estos dos elementos pueden reemplazarse de

manera muy fácil. Podrá encontrar en la gama

MONACOR estos elementos:

EN-24SP: aguja de diamante

EN-24: célula (sistema magnético)

Una vez se ha efectuado el cambio, debe regularse

de nuevo el peso y el anti-skating (visualizar capítulos

3.2 y 3.3).

6.2 Sistema de recambio

Es posible conservar un sistema completo (p.ej.

EN-120 de MONACOR) en el soporte (3). Para cam-

biarlo, es necesario desatornillar el viejo y poner el

nuevo en su sitio. Después del cambio, es necesario

regular de nuevo el anti-skating el peso y el contra-

peso (ver capítulos 3.2 y 3.3).

7 Mantenimiento

7.1 Mantenimiento

Limpiar la totalidad del giradiscos y la tapa mediante

un trapo seco y blando. En ningún caso, no utilizar

productos detergentes fuertes, productos químicos o

alcohol. Para limpiar la aguja y los discos de polvo,

utilizar los productos de limpieza disponibles en el

comercio, por ejemplo:

Escobilla en fibre de carbono MONACOR DC-100.

7.2 Transporte

Es recomendable de transportar el giradiscos y su

partes con su embalaje original. Los daños causados

por una mala protección de los elementos no

entrarán dentro de garantía.

Para el transporte respetar en todo caso:

1. Poner la cubierta de protección de la aguja du-

rante cualquier desplazamiento.

2. Fijar el brazo de lectura con la palanca de encla-

vamiento (13) y protegerlo contra cualquier des-

lizamiento con material de embalaje adecuado.

3. Poner de nuevo las fijaciones de plástico (ver

capítulo 3.1) abajo del plato y atornillarlo de

manera fija con la caja.

8 Características técnicas

Plato: . . . . . . . . . . . . . . . . . . aluminio, Ø 330mm,

640g

Velocidades: . . . . . . . . . . . . 331/3r.p.m., 45r.p.m.

Regulación precisa

de la velocidad: . . . . . . . . . . ±6%

Arranque: . . . . . . . . . . . . . . . 1,5Nm

Tiempo de subida: . . . . . . . . <0,5s

Lloriqueo y centelleo: . . . . . . <0,3%

Ruido perturbador: . . . . . . . .

55dB

(norma DIN 45544)

Conexión lámpara: . . . . . . . . 12V /3W max

Temperatura de utilización: . 0–40°C

Alimentación: . . . . . . . . . . . . 230V~/50Hz/24VA

Dimensiones (L x A x P): . . . 420 x 140 x 370mm

Peso: . . . . . . . . . . . . . . . . . . 5,5kg

Características según fabricante.

Reservado el derecho a cualquier modificación.

➆

Start

Stop

Abra a pag. 3. Poderá assim ver sempre os ele-

mentos de comando e as ligações descritas.

1 Comandos e Ligações

1.1 Painel da frente

1Adaptador para discos single com buraco largo

2Jack XLR para uma lâmpada adicional de 12V /

3W max.

3Suporte para a cabeça de substituição

4Anel do estroboscópio

5Lâmpada do estroboscópio

6Tecla para ligar/desligar

7Cursor para o ajuste fino da velocidade (+6%)

em 33r.p.m.

8Comutador para as velocidades de 33r.p.m. ou

45r.p.m.

9Cursor para o ajuste fino da velocidade (+6%)

em 45r.p.m.

10 Indicador da velocidade

11 Interruptor para ligar/desligar a alimentação

12 Alavanca do elevador do braço

13 Alavanca para prender o braço

14 Ajuste anti-deslizante

15 Contrapeso do braço

1.2 Painel traseiro

16 Jack de 6,3mm para o control remoto da função

“Start/Stop”

17 Saida de sinal (ficha RCA) para ligar a um ampli-

ficador/misturador

18 Ligação de terra

19 Cabo de corrente para ligar a 230V~/50Hz

2 Recomendações

Esta unidade corresponde á directiva para compati-

bilidade electromagnética 89/336/CEE e á directiva

para baixa voltagem 73/23/CEE.

Esta unidade usa voltagem perigosa (230V~). Pa-

ra evitar um choque, não abra a caixa.Além disso,

qualquer garantia expira se a unidade tiver sido

aberta.

Tenha também em atenção os seguintes itens relati-

vos ao funcionamento:

●A unidade só deve trabalhar no interior.

●Proteja-a contra poeira, vibrações, luz de sol

directa, humidade e calor (a temperatura admis-

sível para funcionamento é de 0–40°C).

●Não coloque a unidade em funcionamento e retire

imediatamente a ficha da tomada, se:

1. For visível alguma avaria na unidade ou no

cabo de corrente.

2. Ocorreu algum defeito após uma queda ou aci-

dente similar.

3. Verificar mau funcionamento.

Em qualquer dos casos a unidade só deve ser

reparada por pessoal qualificado.

●Um cabo de corrente avariado, só deve ser repa-

rado pelo fabricante ou por pessoal qualificado.

●Nunca retire a ficha da tomada, puxando pelo

cabo.

●Se a unidade for usada para fins diferentes daque-

les a que se destina, manuseada de forma errada

ou reparada por pessoal não qualificado, não

assumiremos qualquer responsabilidade pelas

possíveis avarias.

●Para limpeza use apenas um pano seco e macio e

nunca produtos químicos ou água.

●Se a unidade for posta fora de serviço definitiva-

mente, entregue-a num local próprio para recicla-

gem.

3 Montagem e Ajustes Básicos

A unidade tem uma embalagem segura para trans-

porte. Depois de desembalada a unidade, guarde a

embalagem para um eventual transporte.

3.1 Remoção dos travões do prato do gira-

discos

Para evitar avarias durante o transporte, o prato do

gira-discos está firmemente seguro contra qualquer

movimento. Alivie os três parafusos e retire o prato

do eixo. retire os três travões de plástico branco e

coloque o prato no veio. Coloque no prato do gira-

discos a cobertura de borracha.

3.2 Ajuste da pressão da agulha

Este ajuste, isto é, o peso que a agulha vai exercer

no disco, obtem-se com o contrapeso (15) montado

na ponta do braço.

1) Retire o material de embalagem que segura o

braço. Verifique se o contrapeso está fixado no

braço.

2) Coloque em “0” o botão (14) do sistema anti-des-

lizante.

3) Retire a folha protectora da pastilha e a protecção

da agulha.

4) Deslize para a direita o travão (13) do braço.

Coloque a alavanca do elevador do braço (12) na

posição da frente .

5) Coloque cautelosamente o braço em posição

antes da borda do prato, de forma que possa

mover-se para cima e para baixo.

Atenção! A agulha não deve tocar em ponto

nenhum.

6) Rode o contrapeso (15) de forma a que o braço

fique em posição horizontal (Fig. 3).

Se o braço fugir para cima, rode para a esquerda

o contrapeso.

Se fugir para baixo, rode para a direita.

7) Volte a colocar o braço no suporte e fixe-o com o

travão (13).

8) No contrapeso (15), há um anel preto rotativo,

com uma escala. A marca vermelha no braço

aponta para um valor na escala. Sem girar o con-

trapeso, mova apenas o anel para a posição “0”

(Fig.4).

Fold side 3 ud. Så kan De altid se de beskrevne

betjeningselementer og tilslutninger.

1 Betjeningselementer og tilslutninger

1.1 Forplade

1Adapter for singleplader med stort centerhul

2XLR-bøsning for lampe (12V /3W maks.)

3Holder for udskiftelig pickup hus

4Stroboskopring

5Stroboskoplampe

6Knap for Start/Stop

7Skydekontrol for finjustering af hastigheden

(±6%) ved 33 rpm

8Omskifter for valg af hastighed (33rpm eller

45rpm)

9Skydekontrol for finjustering af hastigheden

(±6%) ved 45rpm

10 Hastighedsindikator

11 Hovedafbryder On/Off

12 Arm for løft af pickup arm

13 Lås for pick-up arm

14 Justering af antiskating

15 Kontravægt for pickup arm

1.2 Bagplade

16 6,3mm jackbøsning for fjernstyring af “Start/

Stop” funktion

17 Signaludgang (phonobøsninger) for tilslutning til

forstærker eller mixer

18 Tilslutning til stel

19 Netkabel for tilslutning til 230V~/50Hz

2 Vigtige sikkerhedsoplysninger

Denne enhed overholder EU-direktivet vedrørende

elektromagnetisk kompatibilitet 89/336/EØF og lav-

spændingsdirektivet 73/23/EØF.

Enheden benytter livsfarlig netspænding (230V~).

For at undgå fare for elektrisk stød må enheden

ikke åbnes. Overlad servicering til autoriseret per-

sonel. Desuden bortfalder enhver reklamationsret,

hvis enheden har været åbnet.

Vær altid opmærksom på følgende:

●Enheden er kun beregnet til indendørs brug.

●Beskyt enheden mod fugt og varme (tilladt tempe-

raturområde i drift 0–40°C).

●Tag ikke enheden i brug og tag straks stikket ud af

stikkontakten i følgende tilfælde:

1. hvis der er synlig skade på enheden eller net-

kablet

2. hvis der kan være opstået skade, efter at en-

heden er tabt eller lignende

3. hvis der forekommer fejlfunktion.

Enheden skal altid repareres af autoriseret perso-

nel.

●Et beskadiget netkabel må kun repareres af produ-

centen eller af autoriseret personel.

●Tag aldrig stikket ud af stikkontakten ved at trække

i kablet, tag fat i selve stikket.

●Hvis enheden benyttes til andre formål, end den

oprindeligt er beregnet til, hvis den betjenes for-

kert, eller hvis den ikke repareres af autoriseret

personel, omfattes eventuelle skader ikke af

garantien.

●Til rengøring må kun benyttes en tør, blød klud; der

må under ingen omstændigheder benyttes kemi-

kalier eller vand.

●Hvis enheden skal tages ud af drift for bestandigt,

bør den bringes til en lokal genbrugsstation for

bortskaffelse.

3 Montering og grundlæggende

justering

Enheden er emballeret for sikker transport. Når

delene er pakket ud, bør den originale emballage

gemmes til brug for eventuel senere transport.

3.1 Sådan fjernes plaststoppene fra pladespil-

lerens pladetallerken

For at undgå transportskader er pladetallerkenen

sikret, så den ikke kan bevæge sig. Løsn de tre

skruer og løft pladetallerkenen fri fra akslen. Fjern de

tre hvide plaststop og placér igen pladetallerkenen

på akslen. Læg herefter den medfølgende gum-

mimåtte på pladetallerkenen.

3.2 Justering af nåletrykket

Justering af nåletrykket, dvs. den vægt, hvormed

nålen trykker på pladen, sker via kontravægten (15),

som er monteret for enden af pickup armen.

1) Fjern al emballage, som bruges til at sikre pickup

armen mod bevægelse. Kontrollér, at kontravæg-

ten sidder fast på pickup armen.

2) Drej knappen for antiskating (14) til position “0”.

3) Fjern den beskyttende folie fra pickup modulet og

fjern nålens beskyttelseshætte ved at skubbe den

nedad.

4) Skub pickup armens lås (13) mod højre. Sæt

armen for løft af pickup arm (12) i den forreste

position .

5) Hold forsigtigt pickup armen i det håndtag, som er

placeret umiddelbart foran pladetallerkenen, så

det er muligt at bevæge den op og ned.

Advarsel! Nålen må ikke berøre nogen overflade.

6) Drej kontravægten (15), indtil pickup armen forbli-

ver i den vandrette position uden at svinge hver-

ken opad eller nedad (se figur 3):

Hvis pickup armen svinger opad: drej kontravæg-

ten venstre om (mod uret).

Hvis pickup armen svinger nedad: drej kontra-

vægten højre om (med uret).

9) Nessa escala, o peso é dado em gramas. Para a

pastilha fornecida é necessário uma pressão de

2,5 gramas. Para tal rode o contrapeso junta-

mente com o anel, para a esquerda até à posição

“2,5” (Fig. 5). Para outras pastilhas, ajuste o peso

de acordo com as respectivas es especificações.

3.3 Ajuste anti-deslizante

Ao reproduzir um disco, são exercidas forças na

agulha, que são compensadas pela função anti-des-

lizante. Para isso, coloque o botão (14) respectivo

(14) no valor que corresponde ao valor do peso, isto

é, para a pastilha fornecida na posição “2,5”.

3.4 Montagem da tampa protectora

Retire a embalagem, e monte a tampa no gira-dis-

cos, com as uniões. A tampa pode retirar-se se se

tornar incomoda para o funcionamento.

4 Ligação do Gira-Discos

Ao ligar o gira-discos a outras unidades, deve estar

desligado da corrente.

1) Ligue o cabo ás tomadas RCA(17) do gira-discos

e ao amplificador ou misturador (jacks para um

gira discos de sistema magnético). Verifique as

marcas a cores das tomadas e fichas (vermelho =

canal direito, branco = canal esquerdo).Aperte fir-

memente a ligação de terra do cabo no terminal

(18), no terminal de terra do amplificador ou

misturador.

2) O gira-discos pode arrancar e parar por control

remoto, isto é, através de um comutador sepa-

rado ou através do potenciometro de um mistu-

rador. Para ligação de um control remoto, ver cap.

5.3. “Control remoto da função “Start/Stop”.

3) Para iluminar o gira-discos, ligue ao jack XLR (2)

uma lâmpada com haste flexível, de 12V /3W

max, (GNL-300, da MONACOR). A lâmpada

acende e apaga com o gira-discos.

A ficha XLR tem um travão. Para retirar a lâm-

pada, carregue na alavanca PUSH e ao mesmo

tempo retire a lâmpada de tomada.

4) Ligue a ficha de corrente a uma tomada de

230V~/50Hz.

5 Funcionamento

5.1 Reprodução de um disco

1) Abra a tampa e retire a protecção da agulha.

2) Ligue o gira-discos com o interruptor (11). A lâm-

pada do estroboscópio (5) acende e no indicador

de velocidade (10) aparece a vermelho “33r.p.m.”

ou a verde “45r.p.m.”, de acordo com a posição

do cursor (8).

3) Seleccione a velocidade com o cursor (8): 33r.p.m.

para os discos long-playing e 45r.p.m. para os dis-

cos singles. A velocidade seleccionada aparece

indicada (10).

4) Coloque um disco. No caso de um single com

centro largo, coloque o adaptador (1).

5) Deslize a alavanca do travão (13) para a direita.

Para levantar o braço, coloque o elevador (12) na

posição traseira . Mantenha o braço nessa

posição e coloque a agulha sobre o principio do

disco.

6) Coloque a alavanca do elevador (12) na posição

da frente . O braço desce lentamente sobre o

disco.

7) Inicie a reprodução com a tecla Start/Stop (6). A

reprodução pode ser interrompida e recomeçada

novamente, com a tecla Start/Stop.

8) No final do disco, levante o braço com o elevador

(12). Pare o gira-discos com a tecla Start/Stop.

9) Depois de usar o gira-discos, baixe o braço com o

elevador (12) e fixe-o com o travão (13). Desli-

gue-o com o interruptor (11). Feche a tampa de

protecção.

5.2 Ajuste fino da velocidade

A velocidade ajustada com o cursor (8), pode ser

alterada até ±6%:

–na velocidade de 33r.p.m. com o control (7)

–na velocidade de 45r.p.m. com o control (9)

Se o respectivo control estiver na posição central ,

a velocidade está ajustada com exactidão. O anel do

estroboscópio (4) do prato pode ser usado para veri-

ficar a velocidade. Quando o prato gira, verifique o

anel do estroboscópio que é iluminado pela lâmpada

(5). (Se necessário, reduza a luz ambiente). Se a

velocidade ajustada estiver exacta, as imagens no

anel parecem estar paradas (ver Fig. 6):

a 33r.p.m. no anel superior,

a 45r.p.m. no anel inferior.

5.3 Control remoto da função “Start/Stop”

Esta função pode ser feita por control remoto através

de um comutador. Ligue o comutador com uma ficha

de 3 pinos de 6,3mm (ver Fig. 7) ao jack (16).

O gira-discos também pode ser comandado por con-

trol remoto, através do misturador com potenciome-

tro de arranque. Se o control no misturador for aber-

to, o gira-discos arranca automaticamente ou pára

se o control for fechado. Entretanto, o travão sole-

nóide da unidade fica sem funções, isto é, o prato

não pára de repente, mas lentamente. Ligue o mistu-

rador no jack (16) com um jack de 6,3mm.

A tecla Start/Stop (6) no gira-discos fica inoperante

durante o funcionamento por controle remoto.

➆

Start

Stop

➅

33 45

7) Sæt pickup armen tilbage i holderen og fastgør

den med låsen (13).

8) På kontravægten (15) sidder en sort, drejelig ring

med en skala. Det røde mærke på pickup armen

peger på en given værdi på denne skala. Drej

alene ringen til positionen “0” (se figur 4) uden at

dreje kontravægten.

9) Skalaen angiver trykvægten i gram. Der kræves

en trykvægt på 2,5gram for den medfølgende

pickup. For at vælge denne vægt skal kontravæg-

ten og skalaen drejes venstre om (mod uret) til

positionen “2,5” (se figur 5). Når det gælder andre

pickup moduler, skal trykvægten justeres i hen-

hold til de respektive specifikationer.

3.3 Justering af antiskating

Under afspilning af en plade vil der forekomme kraft-

påvirkninger af nålen; funktionen for antiskating kom-

penserer for dette. For at aktivere funktionen skal

knappen for antiskating (14) flyttes fra positionen “0”

til den position, der svarer til værdien for trykvægten,

det vil for det medfølgende pickup modul sige til posi-

tionen “2,5”.

3.4 Montering af støvlåg

Støvlåget, som er emballeret separat, beskytter pla-

despilleren mod støv og andre urenheder. Fjern

emballagen og montér støvlåget på pladespilleren

ved hjælp af hængslerne. Støvlåget kan fjernes, hvis

det besværliggør betjeningen (f.eks. i forbindelse

med diskoteksbrug).

4 Tilslutning af pladespilleren

Pladespilleren skal være slukket, når der foretages

tilslutning til andre enheder.

1) Tilslut det medfølgende kabel til pladespillerens

phonobøsninger (17) og til forstærkeren eller

mixeren (tilslut kablet til de bøsninger, der er

beregnet for en pladespiller – oftest benævnt

PHONO). Vær opmærksom på stikkenes og bøs-

ningernes farvemærkning (rød = højre kanal, hvid

= venstre kanal). Skru kablets tilslutning for stel

godt fast til skrueterminalen (18) og til forstærke-

rens eller mixerens terminal for stel.

2) Pladespilleren kan startes og stoppes via fjernbet-

jening – f.eks. ved hjælp af en separat omskifter

eller via en mixer med fader-start. Se afsnit 5.3

“Fjernbetjening af “Start/Stop” funktionen”.

3) Der kan for belysning af pladespilleren tilsluttes en

lampe med svanehals (12V /3W maks.) til XLR-

bøsningen (2) – f.eks. GNL-300 fra MONACOR.

Lampen tændes resp. slukkes via pladespilleren.

XLR-bøsningen har en låsefunktion. Ved af-

montering af lampen: tryk på knappen PUSH og

træk samtidigt lampen ud af bøsningen.

4) Sæt netstikket i en stikkontakt (230V~/50Hz).

5 Drift

5.1 Afspilning af en plade

1) Åbn støvlåget og fjern nålens beskyttelseshætte

ved at trykke den nedad.

2) Tænd for pladespilleren med hovedafbryderen

On/Off (11). Stroboskoplampen (5) lyser, og på

hastighedsindikatoren (10) tændes det røde lys

“33” resp. det grønne lys “45” – afhængigt af posi-

tionen for skydeomskifteren (8).

3) Vælg hastighed med skydeomskifteren (8): 33rpm

(omdrejninger pr. minut) for LP’er eller 45rpm for

singler. Den valgte hastighed fremgår af indikatio-

nen (10).

4) Læg en plade på pladetallerkenen. Brug desuden

en adapter (1), hvis der er tale om en single med

stort centerhul.

5) Skub låsen (13) for pickup armen mod højre.

Placér armen for løft af pickup (12) i bageste posi-

tion . Hold i pickup armens håndtag og placér

nålen over pladens indløbsrille.

6) Placér armen for løft af pickup (12) i forreste posi-

tion . Pickup armen sænkes nu langsomt ned på

pladen.

7) Start afspilning af pladen med knappen Start/

Stop (6). Afspilningen kan afbrydes, dvs. pladen

kan stoppes og startes igen på et hvilket som

helst sted med knappen Start/Stop (6).

8) Løft pickup armen med armen for løft af pickup

(12) når pladen er slut, og sæt pickup armen til-

bage i holderen. Stop pladens rotation med knap-

pen Start/Stop (6).

9) Sænk pickup armen med armen for løft af pickup

(12) og fastgør den med låsen (13) efter brug af

pladespilleren. Sluk for pladespilleren med hove-

dafbryderen On/Off (11). Luk støvlåget for at bes-

kytte pladespilleren.

5.2 Finjustering af hastigheden

Hastigheden kan med skydeomskifteren (8) ændres

med ± 6%:

–ved en hastighed på 33 rpm med kontrollen (7)

–ved en hastighed på 45 rpm med kontrollen (9)

Hvis den pågældende kontrol er i midterposition ,

er hastigheden nøjagtigt den angivne. Stroboskop-

ringen (4) på pladetallerkenen kan bruges til at kon-

trollere hastigheden. Hold øje med den del af strobo-

skopringen, der belyses af stroboskoplampen (5),

når pladetallerkenen drejer rundt (dæmp om nødven-

digt belysningen i lokalet). Hvis hastighedsjustering-

en er nøjagtig, vil mærkerne på ringen synes at stå

stille (se figur 6):

ved 33rpm på den øverste ring,

ved 45rpm på den anden ring.

➅

33 45

6 Substituição de Acessórios

6.1 Pastilha e agulha

Se necessário, tanto a pastilha como a agulha

podem ser substituídas. Estes acessórios obtem-se

num retalhista (agulha de diamante MONACOR

EN-24SP e pastilha magnética stereo EN-24).

Em seguida ajuste o peso e o sistema anti-deslizante

(ver cap. 3.2 e 3.3).

6.2 Substituição do suporte da pastilha

Pode instalar-se um sistema completo com pastilha

e suporte (MONACOR EN-12) no braço (3). O

suporte da pastilha pode ser substituído rapida-

mente, desatarraxando o existente e atarraxando o

novo. Em seguida ajuste o peso e o sistema anti-

deslizante (ver cap. 3.2 e 3.3).

7 Manutenção

7.1 Cuidados

Limpe a caixa do gira-discos e a tampa, com um

pano seco e macio. Não use álcool, produtos quími-

cos ou produtos de limpeza agressivos. Para limpar

a agulha e os discos, use acessórios de limpeza

especiais (escova de fibra de carbono DC-100 da

MONACOR), para os discos.

7.2 Transporte

Para transportar o gira-discos, verifique que todos os

componentes fiquem convenientemente embalados.

Convêm usar a embalagem original. As avarias pro-

vocadas por falta de segurança não são abrangidas

pela garantia!

Tenha sempre em atenção, o seguinte:

1) Coloque a protecção da agulha.

2) Fixe o braço com a alavanca de travão (13) e use

o material de embalagem para o fixar convenien-

temente.

3) Monte os travões de plásticos (ver cap. 3.1) por

baixo do prato e fixe-o firmemente à caixa através

dos travões.

8 Especificações

Prato: . . . . . . . . . . . . . . . . . . Alumínio fundido, com

330mm de diâmetro,

640g de peso

Velocidades: . . . . . . . . . . . . 331/3ou 45r.p.m.

Control Pitch: . . . . . . . . . . . . ±6%

Arranque: . . . . . . . . . . . . . . . 1,5Nm

Tempo de arranque: . . . . . . . <0,5s

Miado e flutuação: . . . . . . . . <0,3%

Ruído: . . . . . . . . . . . . . . . . .

55dB (DIN 45544)

Ligação da lâmpada: . . . . . . 12V /3W max.

Temperatura de

funcionamento: . . . . . . . . . . 0–40°C

Alimentação: . . . . . . . . . . . . 230V~/50Hz/24VA

Dimensões (L x A x P): . . . . 420 x 140 x 370mm

Peso: . . . . . . . . . . . . . . . . . . 5,5kg

De acordo com o fabricante.

Sujeito a alterações.

5.3 Fjernbetjening af funktionen “Start/Stop”

Funktionen Start/Stop kan til diskoteksbrug fjernbe-

tjenes via en separat skiftekontakt. Tilslut skiftekon-

takten til bøsningen (16) via et 3-polet 6,3mm jack-

stik (se figur 7).

Pladespilleren kan desuden fjernbetjenes via en

mixer med såkaldt fader-start. Hvis denne kontrol for

pladespilleren på mixeren åbnes, starter pladespille-

ren automatisk; den stopper igen automatisk, når

kontrollen lukkes. Enhedens solenoid bremse er

imidlertid ude af funktion, dvs. pladetallerkenen stop-

per ikke brat, men taber langsomt fart. Tilslut mixeren

til bøsningen (16) via et 6,3mm jackstik.

Knappen Start/Stop (6) på pladespilleren er ude af

funktion, når enheden fjernbetjenes.

6 Reservedele

6.1 Pickup modul og nål

Pickup modulet eller nålen kan om nødvendigt let

udskiftes. De relevante reservedele kan bestilles hos

forhandleren; reservedele:

MONACOR nål EN-24SP

MONACOR pickup modul EN-24

Justér nåletryk og antiskating (se afsnit 3.2 og 3.3)

efter udskiftning af pickup modul.

6.2 Udskiftelig pick-up holder

Der kan monteres et komplet, udskiftelig pickuphus

med pickup system (f.eks. EN-120 fra MONACOR) i

holderen (3), så der altid er en reserve ved hånden.

Pickup huset kan hurtigt udskiftes ved at skrue det

eksisterende af og det nye på. Justér herefter nåle-

tryk og antiskating (se afsnit 3.2 og 3.3).

7 Vedligeholdelse

7.1 Pasning

Rengør pladespillerens kabinet og støvlåg med en

blød, tør klud. Brug ikke alkohol, kemikalier eller

skrappe rengøringsmidler. Der kan bestilles specielt

udstyr for fjernelse af støv fra nål og plader hos for-

handleren; udstyr:

kulfiberbørste til plader DC-100 fra MONACOR.

7.2 Transport

Sørg for, at alle dele er emballeret korrekt for trans-

port. Det er tilrådeligt at benytte den originale embal-

lage, herunder pakkematerialer. Skade på enheden

forårsaget af utilstrækkelig sikring af enheden omfat-

tes ikke af reklamationsretten!

Sørg under alle omstændigheder for følgende i

forbindelse med forsendelse:

1) Påsæt nålens beskyttelseshætte.

2) Fastgør pickup armen med låsen (13) og brug den

relevante emballage til at sikre den mod bevæ-

gelse.

3) Montér de medfølgende plaststop (se afsnit 3.1)

under pladetallerkenen og skru pladetallerkenen

godt fast til kabinettet via stoppene.

8 Tekniske specifikationer

Pladetallerken: . . . . . . . . . . . aluminium, sprøjte-

støbt dia. 330mm,

640g

Hastigheder: . . . . . . . . . . . . 331/3eller 45rpm

Hastighedskontrol: . . . . . . . . ±6%

Startdrejningsmoment: . . . . . 1,5Nm

Opstartstid: . . . . . . . . . . . . . <0,5sek.

Wow og flutter: . . . . . . . . . . . <0,3%

Rummel: . . . . . . . . . . . . . . .

55dB (DIN 45544)

Lampetilslutning: . . . . . . . . . 12V /3W maks.

Temperatur i drift: . . . . . . . . . 0–40°C

Strømforsyning: . . . . . . . . . . 230V~/50Hz/24VA

Dimensioner (B x H x D): . . . 420 x 140 x 370mm

Vægt: . . . . . . . . . . . . . . . . . . 5,5kg

Ifølge producenten.

Ret til ændringer forbeholdes.

➆

Start

Stop

Ha sidan 3 uppslagen för att åskådliggöra hän-

visningarna i texten.

1 Funktioner och anslutningar

1.1 Frontpanel

1Adapter för singlar med stort centrumhål

2XLR-kontakt för lampa 12V /3W max.

3Hållare för reservskal

4Stroboskopring

5Stroboskoplampa

6Start/stoppknapp

7Skjutregel för fininställning av hastigheten (±6%)

vid 33 varv/min.

8Omkopplare för 33/45 varv/min.

9Skjutregel för fininställning av hastigheten (±6%)

vid 45 varv/min.

10 Hastighetsindikator

11 Strömbrytare

12 Tonarmslyft

13 Lås för tonarmen

14 Antiskatinginställning

15 Motvikt för tonarmen

1.2 Bakpanel

16 6.3mm telejack för fjärrstyrning av start/stopp

funktionen

17 Signalutgång (RCA) för anslutning till mixer eller

förstärkare

18 Jordanslutning

19 Elsladd för anslutning till 230V~/50Hz

2 Säkerhetsföreskrifter

Enheten uppfyller EG-direktiv 89/336/EEC avseende

elektromagnetiska störfält samt EG-direktiv 73/23/

EEC avseende lågspänningsapplikationer.

Enheten använder hög spänning internt (230V~).

Öppna därför aldrig chassiet på egen hand utan

överlåt all service till autoriserad verkstad. Alla ga-

rantier upphör att gälla om egna eller oauktorise-

rade ingrepp görs i enheten.

Ge även akt på följande.

●Enheten är endast avsedd för inomhusbruk. Skyd-

da enheten mot hög fuktighet och hög värme (tillå-

ten arbetstemperatur 0

40°C).

●Använd inte enheten och ta ut kontakten ur elurta-

get om något av följande fel uppstår:

1. Enheten eller elsladden har synliga skador.

2. Enheten är skadad av fall e.d.

3. Enheten har andra felfunktioner.

Enheten skall alltid lämnas till verkstad för service.

●En skadad elsladd skall bytas på verkstad.

●Dra aldrig ur kontakten genom att dra i sladden

utan ta tag i kontaktkroppen.

●Om enheten används för andra ändamål än avsett,

om den används på fel sätt eller inte repareras av

auktoriserad personal upphör ersättningsskyldighe-

ten för eventuell skada.

●Rengör endast med en ren och torr trasa. Använd

aldrig vätskor i någon form då dessa kan rinna in

och orsaka kortslutning.

●Om enheten skall kasseras bör den lämnas till

återvinning.

3 Montering och grundinställningar

Enheten är ordentligt inpackad för transport. Efter

uppackning av delarna bör kartongen sparas för ev

senare transport.

3.1 Borttagning av stoppbitarna under skiv-

tallriken

För att undvika skador under transporten är tallriken

säkrad med stoppar som sitter under tallriken. Lossa

de 3 skruvarna och lyft upp tallriken från axeln. Tag

bort de 3 vita plaststopparna och lägg tillbaks tall-

riken på axeln. Lägg på gummimattan på tallriken.

3.2 Nåltrycksinställningar

Nåltrycket regleras med en motvikt (15) som sitter i

bakre ändan på tonarmen.

1) Tag bort allt material som används vid transport

och kontrollera att motvikten sitter på tonarmen.

2) Vrid antiskatinginställningen (14) till “0”.

3) Tag bort skyddskåpan från pickup:en och ta bort

nålskyddet genom att dra det nedåt.

4) Drag tonarmslåset (13) åt höger och lyft tonarms-

lyften (12) till främre läget .

5) Håll försiktigt i lyften framför skivan för att kunna

lufta tonarmen upp/ned.

OBS! Nålen får aldrig vidröra skivtallriken.

6) Vrid motvikten (15) så att tonarmen hänger i

vågrät position (figur 3):

Om armen pekar uppåt skall motvikten vridas

motsols.

Om armen pekar nedåt skall motvikten vridas

medsols.

7) Lägg tillbaks tonarmen i stödet och lås den med

låset (13).

8) Pa motvikten (15) finns en svart skala som visar

nåltryck. Skalan för nåltrycket kan vridas. Vrid den

så att den visar 0-grams nåltryck (figur 4).

9) Nåltrycket anges i gram. Rekommenderat nåltryck

för medföljande pickup är 2,5g. Vrid motvikten

motsols till 2,5g (fig. 5). För andra pickupen, ställ

nåltrycket efter tillverkarens rekommendationer.

3.3 Antiskating

Vid avspelning av en skiva dras nålen in mot centrum

av skivan av skatingkraften. Denna motverkas av in-

ställningen på antiskatinginställningen. Ställ antiska-

tinginställningen med ratten (14) till samma värde

som det inställda nåltrycket. För den medföljande

pickup:en till 2,5g.

Avaa sivu 3, josta näet lukiessasi eri osien ja

liitäntöjen sijainnit.

1 Osat ja liitännät

1.1 Etupaneeli

1Sovitin single-levylle suurella keskikololla

2XLR-jakki lisävalaisimelle (12V /3W max.)

3Asennustuki vaihdettavalle kelkalle

4Stroboskooppirengas

5Stroboskooppilamppu

6Käynnistyskytkin Start/Stop

7Liukusäädin kierrosnopeuden hienosäätöön (±6%)

33rpm nopeudella

8Kierrosnopeuden valintakytkin (33 rpm tai 45rpm)

9Liukusäädin kierrosnopeuden hienosäätöön (±6%)

45rpm nopeudella

10 Nopeusnäyttö

11 Virtakytkin On/Off

12 Äänivarren nostovipu

13 Äänivarren lukitusvipu

14 Antiskating-säätö

15 Äänivarren vastapaino

1.2 Takapaneeli

16 6,3mm jakki käynnistyksen (Start/Stop) kauko-

ohjaukselle

17 Signaalilähtö (RCA-jakit) kytkettäväksi vahvisti-

meen tai mikseriin

18 Maadoitusliitäntä

19 Verkkojohto laitteen kytkemiseksi sähköverkkoon

(230V~/50Hz)

2 Turvallisuusohjeet

Tämä laite vastaa direktiivejä 89/336/EEC elektro-

magneettisesta yhteensopivuudesta ja 73/23/EEC

matalajännitteisistä laitteista.

Järjestelmä käyttää hengenvaarallista käyttöjänni-

tettä (230V~). Sähköiskun välttämiseksi älä avaa

laitteen koteloa. Laitetta saa huoltaa vain hyväk-

sytty huolto. Takuu raukeaa, jos laitteen on avan-

nut muu kuin hyväksytty huolto.

Huomioi käytössä aina myös seuraavat asiat:

●Järjestelmä on tarkoitettu käytettäväksi vain sisäti-

loissa.

●Suojaa järjestelmä kosteudelta ja kuumuudelta

(sallittu käyttölämpötila 0–40°C).

●Älä kytke virtaa päälle ja irrota järjestelmä välit-

tömästi sähköverkosta jos:

1. laitteessa tai verkkojohdossa on näkyvä vika

2. laite on saattanut vaurioitua pudotuksessa tai

vastaavassa tilanteessa

3. laite toimii väärin.

Kaikissa tapauksissa laitteen saa korjata vain

hyväksytty huolto.

●Vaurioituneen verkkojohdon saa korjata vain val-

mistaja tai hyväksytty huolto.

●Älä koskaan irrota verkkoliitintä johdosta vetämäl-

lä. Vedä aina itse liittimestä.

●Jos laitetta on käytetty muuhun kuin alunperin tar-

koitettuun käyttöön, jos sitä on käytetty ohjeiden

vastaisesti, tai jos sitä on huoltanut muu kuin

hyväksytty huolto, valmistaja tai myyjä eivät vastaa

mahdollisesta vahingosta.

●Puhdista laite pyyhkimällä puhtaalla, kuivalla kan-

gaspalalla. Älä käytä kemikaaleja tai vettä.

●Kun laite poistetaan lopullisesti käytöstä, huolehdi

sen kierrättämisestä oikein.

3 Asennus ja perussäädöt

Laite on turvallisesti pakattu kuljetusta varten. Pak-

kauksen purkamisen jälkeen kannattaa alkuperäiset

pakkaustarvikkeet säästää mahdollista myöhempää

kuljetusta varten.

3.1 Levylautasen kiinnikkeiden poisto

Kuljetusvahinkojen välttämiseksi levylautanen on lu-

kittu liikkumattomaksi. Avaa kolme ruuvia ja nosta

levylautanen akseliltaan. Poista kolme valkoista muo-

vikiinniketta ja aseta levylautanen takaisin akselil-

leen. Aseta mukana tullut kuminen levymatto levy-

lautaselle.

3.2 Neulapainon säätö

Neulapainon, eli painon jolla neula painuu levyä

vasten, säätö tapahtuu vastapainosta (15) joka on

äänivarren päässä.

1) Poista kaikki pakkausmateriaali jolla äänivarsi on

kiinnitetty liikkumattomaksi. Tarkista että vasta-

paino on kiinnitetty äänivarteen.

2) Käännä antiskating-nuppi (14) asentoon “0”.

3) Poista äänirasian suojafolio ja irroita neulasuojus

alaspäin.

4) Käännä äänivarren lukitusvipua (13) oikealle.

Aseta äänivarren nostovipu etuasentoon .

5) Pidä äänivartta ottimesta kiinni pitäen hieman

levylautasen ulkopuolella, jotta äänivarsi voi liik-

kua ylös ja alas.

Huomio! Neula ei saa koskettaa mihinkään.

6) Käännä vastapainoa (15) siten että äänivarsi pysyy

vaaka-asennossa eikä heilu ylös tai alas (kuva 3):

Jos äänivarsi heiluu ylöspäin: käännä vastapai-

noa vastapäivään.

Jos äänivarsi heiluu alaspäin: käännä vastapai-

noa myötäpäivään.

7) Aseta äänivarsi takaisin tukeensa ja lukitse se

äänivarren lukitusvivulla (13).

8) Vastapainossa (15) on asteikolla varustettu musta

rengas. Äänivarressa oleva punainen merkki

FIN

3.4 Montering av skyddslocket

Locket som är packat separat skyddar skivspelaren

mot damm och andra orenheter. Tag bort förpack-

ningsmaterialet och montera skyddshuven på skiv-

spelaren. Locket kan tas bort om skivspelaren skall

användas som discoskivspelare.

4 Anslutning av skivspelaren

Alla anslutningar skall göras med frånslagen skivs-

pelare.

1) Anslut den medföljande sladden till RCA-kontak-

terna (17) på skivspelaren och till förstärkaringang

eller mixeringång för magnetisk pickup. Röd an-

slutning = höger kanal; vit anslutning = vänster

kanal. Skruva fast jordanslutningen på terminal

ground (18) och till jordanslutningen på förstär-

kare/mixer.

2) Skivspelaren kan startas/stoppas med regelstart

eller med separat strömbrytare. För anslutning av

regelstart, se kapitel 5.3 “Fjärrstyrning av start/

stoppfunktionen”.

3) Skivspelaren är utrustad med uttag (2) för svan-

halslampa 12V /3W max. (t.ex. MONACOR

GNL-300). Lampan slås av/på via skivspelaren.

XLR-kontakten har ett lås. För att lossa låset

tryck in knappen på kontakten och drag samtidigt

upp den ur XLR-anslutningen på skivspelaren.

4) Anslut elsladden till 230V~/50Hz.

5 Handhavande

1) Öppna locket och drag ned nålskyddet.

2) Slå på skivspelaren med strömbrytaren (11). Stro-

boskoplampan (5) tänds och varvtalsindikatorn

(10) visas ”33” (grön) resp “45” (röd) beroende på

omkopplarens (8) läge.

3) Välj önskat hastighet med omkopplare (8):

33varv/min. för LP-skivor/maxisinglar och

45varv/min. för singlar.

Vald hastighet visas med indikator (10).

4) Lägg på en skiva. Om singel med stort centrumhål

skall spelas skall adaptern (1) användas.

5) Drag tonarmslåset (13) till höger. Lyft tonarmslyf-

ten (12) till bakre position . Håll tonarmen i

pickupstödet och placera nålen ovanför det spår

som skall spelas.

6) Sänk tonarmslyften (12) till främre position .

Tonarmen sänker sig sakta mot skivan.

7) Starta avspelningen med start/stoppknappen (6).

Skivan kan stannas/startas under spelning med

start/stoppknappen.

8) Då skivan spelats till slutspåret, lyft upp tonarmen

med tonarmslyften (12) och placera den i tonarms-

stödet. Stanna skivspelaren med start/stoppknap-

pen.

9) Efter användning, sänk lyftmekaniken (12) för ton-

armen och lås fast den i tonarmsstödet med låset

(13). Stäng av skivspelaren med strömbrytaren

(11). Stäng locket som dammskydd.

5.2 Finjustering av hastigheten

Hastigheten kan justeras ±6%:

vid 33varv/min. med kontroll (7)

vid 45varv/min. med kontroll (9)

Då resp. kontroll är i centerläge är hastigheten

exakt. Stroboskopringen (4) på skivtallriken visar

hastighetsavvikelser. Stroboskoplampan (5) ger upp-

hov till ett prickmönster på tallrikskanten. Om nöd-

vändigt, dämpa rumsbelysningen. Då tallriken roterar

med rätt hastighet står prickarna stilla.

Avläsningen för 33 varv sker med den översta rin-

gen och 45 varv med den andra ringen (se figur 6).

De 2 övriga ringarna är avsedda för 60Hz växel-

spänning.

5.3 Fjärrstyrning av start/stoppfunktionen

För discobruk kan start/stoppfunktionen manövreras

med en separat omkopplare. Anslut omkopplaren via

en 3-polig telejackkontakt till anslutning (16) (se fig. 7).

Skivspelaren kan även manövreras via regelstart från

mixer med denna funktion. Vid anslutning till mixer

stannar inte tallriken med selenoidbromsen utan sak-

tar endast ned långsamt för att möjliggöra exakt in-

ställning av den punkt där avspelningen skall börja.

Anslut mixern till kontakt (16) via 6,3mm telejack.

Start/stoppknappen (6) på skivspelaren är utan funk-

tion då anslutning (16) är inkopplad.

6 Reservdelar

6.1 Pickup-system och nål

Pickup och nål kan lätt bytas om så är nödvändigt.

Lämpliga reservdelar finns hos den lokala återförsäl-

jaren, t.ex.

MONACOR EN-24SP (nål)

MONACOR EN-24 (pickup-system)

Efter montering av reservdel bör nålvikten och anti-

skating justeras för bästa funktion (se kapitel 3.2 och

3.3).

6.2 Pickupskal

Ett komplett skal med pickup och nål finns som

reservdel (t.ex. MONACOR EN-120) kan köpas hos

återförsäljare för placering i (3). På detta sätt kan

man alltid ha en reservpickup till hands om olyckan

skulle vara framme. Pickupskal kan monteras direkt

på tonarmen. Kontrollera nåltrycksinställningen och

antiskating efter montering (se kapitel 3.2 och 3.3).

➆

Start

Stop

➅

33 45

osoittaa mitä tahansa kohtaa asteikolla. Kääntä-

mättä vastapainoa, käännä pelkkä rengas asen-

toon “0” (kuva 4).

9) Asteikolla neulapaino on annettu grammoina.

Laitteen mukana tuleva äänirasia vaatii 2,5g neu-

lapainon. Tätä varten käännä vastapainoa yhdes-

sä renkaan kanssa vastapäivään asentoon “2,5”

(kuva 5). Muita äänirasioita varten säädä neula-

paino niiden vaatimusten mukaiseksi.

3.3 Antiskating-säätö

Levyä soitettaessa neulaan kohdistuu voimia, jotka

voidaan kompensoida antiskating-toiminnolla. Tätä

varten säädä aktiskating-nuppi (14) asennosta “0”

neulapainoa vastaavaan arvoon, esim. mukana tule-

van äänirasian kohdalla asentoon “2,5”.

3.4 Levysoittimen kannen asennus

Erikseen pakattu kansi suojaa levysoitinta pölyltä ja

muilta epäpuhtauksilta. Poista pakkausmateriaali ja

asenna kansi nivelineen levysoittimeen. Levykannen

voi poistaa jos se aiheuttaa hankaluutta käytössä

(esim. diskokäytössä).

4 Levysoittimen kytkentä

Levysoittimen virran tulee olla pois päältä kun teh-

dään kytkentöjä muihin laitteisiin.

1) Kytke mukana tullut johto RCA-jakeista (17) vah-

vistimeen tai mikseriin (jakit levysoittimelle mag-

neettisella äänirasialla). Huomioi jakkien ja liitti-

mien värimerkinnät (punainen = oikea kanava,

valkoinen = vasen kanava). Ruuvaa johdon maa-

liitäntä tukevasti ruuviliittimeen (18) ja vahvisti-

men tai mikserin maaliitäntään.

2) Levysoittimen voi käynnistää ja pysäyttää kauko-

ohjatusti, esim. erillisellä kytkimellä tai mikseristä

jossa on liukukäynnistys (fader start). Kauko-oh-

jauksen kytkemistä varten katso luku 5.3 “Käyn-

nistyksen kauko-ohjaus”.

3) Levysoittimen valaistusta varten voidaan XLR-

jakkiin (2) kytkeä DJ-valaisin (12V /3W max),

kuten MONACORin GNL-300. Valaisin syttyy ja

sammuu levysoittimen virran mukaan.

XLR-jakissa on lukitussalpa. Poistaaksesi va-

laisimen, paina PUSH-salpaa alas ja vedä valai-

sin samalla pois jakista.

4) Yhdistä verkkojohto sähköverkkoon (230V~/

50Hz).

5 Käyttö

5.1 Levyn soitto

1) Avaa kansi ja irrota neulasuojus alaspäin.

2) Kytke levysoitin päälle kytkimestä On/Off (11).

Stroboskooppilamppu (5) syttyy, ja nopeusnäyt-

töön (10) tulee joko punainen lukema “33” tai

vihreä lukema “45”, riippuen valintakytkimen (8)

asennosta.

3) Valitse nopeus valintakytkimellä (8): 33rpm (kier-

rosta minuutissa) LP-levyille ja 45rpm single-levy-

ille. Valittu nopeus näkyy näytössä (10).

4) Aseta levy levylautaselle. Jos kyseessä on single-

levy suurella keskikololla, käytä sovitinta (1).

5) Käännä äänivarren lukitusvipu (13) oikealle.

Nosta äänivarsi kääntämällä äänivarren nosto-

vipu (12) taka-asentoon . Käännä äänivartta

ottimesta pitämällä ja aseta neula levyn alkukoh-

dan yläpuolelle.

6) Käännä äänivarren nostovipu (12) etuasentoon .

Nyt äänivarsi laskeutuu hitaasti levyyn.

7) Käynnistä soitto käynnistyskytkimellä Start/Stop

(6). Soiton voi keskeyttää, eli levyn voi pysäyttää

ja käynnistää uudestaan milloin tahansa paina-

malla käynnistyskytkintä.

8) Levyn loputtua nosta äänivarsi nostovivulla (12) ja

aseta se käsin nostovarren pidikkeeseen. Lopeta

soitto käynnistyskytkimellä (6).

9) Kun lopetat käytön, laske äänivarsi nostovivulla

(12) ja lukitse se lukitusvivulla (13). Kytke virta

pois virtakytkimestä (11). Sulje kansi jottei koneis-

toon pääse pölyä.

5.2 Nopeuden hienosäätö

Valintakytkimellä (8) valittua nopeutta voidaan

säätää ±6%:

–nopeudella 33 rpm säätimellä (7)

–nopeudella 45 rpm säätimellä (9)

Jos vastaava säädin on keskiasennossa , on

nopeus tarkasti kohdallaan. Levylautasen strobos-

kooppirengasta (4) voidaan käyttää nopeuden tarki-

stamiseen. Levylautasen pyöriessä tarkkaile stro-

boskooppilampun (5) valaisemaa stroboskooppi-

rengasta. (Tarvittaessa vähennä muuta valaistusta.)

Jos nopeudensäätö on kohdallaan, renkaan mer-

kinnät näyttävät pysyvän paikallaan (katso kuva 6):

33rpm nopeudella ylemmässä renkaassa,

45rpm nopeudella alemmassa renkaassa.

5.3 Käynnistyksen kauko-ohjaus

Diskokäyttöä varten käynnistystä voidaan kauko-

ohjata erillisellä vaihtokytkimellä. Kytke vaihtokytkin

kolmenapaisen 6,3mm liittimen (katso kuva 7) kautta

jakkiin (16).

➆

Start

Stop

➅

33 45

FIN

7 Underhåll

7.1 Vård

Rengör chassie och lock endast med en ren och torr

trasa. Använd aldrig alkohol eller starka rengörings-

medel då dessa kan skada ytfinishen. För rengöring

av skivor finns artiklar hos den lokala återförsäljaren,

t.ex. MONACOR DC-100 kolfiberborste

7.2 Transport

Vid transport skal skivspelaren packas ned på

samma sätt som den levererades. Skador som upp-

kommer pga. felaktig transport omfattas inte av fa-

briksgarantin!

Ge akt på följande vid transport och nedpack-

ning:

1) Sätt på nålskyddet.

2) Säkra tonarmen i stödet med låset (13) och an-

vänd packningmaterialet som medföljer.

3) Montera plaststopparna för tallriken och skruva

fast skivtallriken så att den inte kan skadas av

transporten (se kapitel 3.1).

8 Specifikationer

Skivtallrik: . . . . . . . . . . . . . . . gjuten aluminium,

Ø 330mm, vikt 640g

Hastighet . . . . . . . . . . . . . . . 331/3och 45 varv/min.

Tonhöjdsjustering: . . . . . . . . ±6%

Vridmoment start: . . . . . . . . 1,5Nm

Starttid: . . . . . . . . . . . . . . . . < 0,5sekunder

Svaj: . . . . . . . . . . . . . . . . . . . < 0,3%

Störavstånd: . . . . . . . . . . . . .

55dB (DIN 45544)

Lampanslutning: . . . . . . . . . 12V /3W max.

Arbetstemperatur: . . . . . . . . 0–40°C

Strömförsörjning: . . . . . . . . . 230V~/50Hz/24VA

Dimensioner (B x H x D): . . . 420 x 140 x 370mm

Vikt: . . . . . . . . . . . . . . . . . . . 5,5kg

Enligt tillverkaren.

Rätt till ändringar förbehålles.

Levysoitinta voidaan myös kauko-ohjata mikseristä

ns. liukukäynnistyksen (fader start) kautta. Jos levy-

soittimen liukusäädintä mikserissä avataan, käynni-

styy levysoitin automaattisesti, ja pysähtyy, jos

liukusäädin suljetaan. Tosin levysoittimen solenoidi-

jarru ei tällöin toimi, eli levylautanen ei pysähdy heti

vaan hidastumalla. Kytke mikseri 6,3mm liittimen

kautta jakkiin (16).

Levysoittimen käynnistysnäppäin (Start/Stop) ei ole

toiminnassa kauko-ohjauksen aikana.

6 Vaihto-osat

6.1 Äänirasia ja neula

Tarvittaessa äänirasia tai neula voidaan vaihtaa hel-

posti. Vastaavia vaihto-osia saa jälleenmyyjältä,

esim:

MONACOR timanttineula EN-24SP,

MONACOR stereo magneettinen äänirasia EN-24.

Äänirasian vaihtamisen jälkeen säädä neulapaino ja

antiskating (katso luvut 3.2 ja 3.3).

6.2 Vaihdettava kelkka

Kokonainen vaihdettava kelkka äänirasioineen (esim.

MONACOR EN-120) voidaan asettaa asennustukeen

(3) valmiiksi, jolloin vaihto-osa on aina nopeasti saa-

tavilla. Kelkka voidaan vaihtaa nopeasti ruuvaamalla

entinen irti ja uusi tilalle. Sen jälkeen tulee säätää

neulapaino ja antiskating (katso luvut 3.2 ja 3.3).

7 Kunnossapito

7.1 Hoito

Puhdista laitteen kotelo ja kansi pehmeällä kuivalla

kankaalla. Älä käytä alkoholia, kemikaaleja tai voim-

akkaita puhdistusaineita! Pölyn poistamiseen neu-

lasta ja levyistä erityisiä puhdistusvälineitä on saata-

villa jälleenmyyjältä, esim:

MONACOR hiilikuituharja levyille DC-100

7.2 Kuljetus

Levysoittimen kuljettamista varten varmista että

kaikki osat on pakattu kunnolla. On suotavaa käyttää

alkuperäistä pakkausta ja pakkaustarpeita. Huo-

nosta kiinnityksestä laitteelle aiheutuneen vahingot

eivät ole takuun piirissä!

Siirtoa varten tarkista aina seuraavat:

1) Aseta neulasuojus paikalleen.

2) Lukitse äänivarsi lukitusvivulla (13) ja käytä

oikeita pakkaustarpeita estääksesi sitä liikku-

masta.

3) Asenna mukana tulleet muovikiinnikkeet (katso

luku 3.1) levylautasen alle ja ruuvaa levylautanen

tukevasti koteloon kiinnikkeiden kautta.

8 Tekniset tiedot

Levylautanen: . . . . . . . . . . . alumiinivalua,

ympärys 330mm,

640g

Nopeudet: . . . . . . . . . . . . . . 331/3tai 45rpm

Nopeussäätö: . . . . . . . . . . . . ±6%

Aloitusvääntömomentti: . . . . 1,5Nm

Aloitusaika: . . . . . . . . . . . . . <0,5s

Huojunta ja värinä: . . . . . . . . <0,3 %

Jyrinäetäisyys: . . . . . . . . . . .

55dB (DIN 45544)

Valaisinliitäntä: . . . . . . . . . . . 12V /3W max

Virtalähde: . . . . . . . . . . . . . . 230V~/50Hz/7VA

Sallittu käyttölämpötila: . . . . 0–40°C

Mitat (L x K x S): . . . . . . . . . 482 x 110 x 280mm

Paino: . . . . . . . . . . . . . . . . . . 5,3kg

Tiedot valmistajan ilmoittamia.

Oikeudet muutoksiin pidätetään.

FIN

Stage LineR

06.98.01

Table of contents

Other IMG STAGE LINE Turntable manuals

IMG STAGE LINE

IMG STAGE LINE DJP-102/SI User manual

IMG STAGE LINE

IMG STAGE LINE DJP-202 User manual

IMG STAGE LINE

IMG STAGE LINE DJP-400/SI User manual

IMG STAGE LINE

IMG STAGE LINE DJP-104P User manual

IMG STAGE LINE

IMG STAGE LINE DJP-122 User manual

IMG STAGE LINE

IMG STAGE LINE DJP-200USB User manual

IMG STAGE LINE

IMG STAGE LINE DJP-250/SI User manual

IMG STAGE LINE

IMG STAGE LINE DMP-100T User manual

IMG STAGE LINE

IMG STAGE LINE DJP-200 User manual

IMG STAGE LINE

IMG STAGE LINE DJP-106BT User manual

IMG STAGE LINE

IMG STAGE LINE DJP-106SD User manual

Popular Turntable manuals by other brands

Pro-Ject Audio Systems

Pro-Ject Audio Systems Essential II/Phono USB Instructions for use

Yamaha

Yamaha YP-700 owner's manual

Garrard

Garrard A instruction manual

Rotel

Rotel RP-1001 owner's manual

Fluance

Fluance RT82 user manual

Yamaha

Yamaha YP211 owner's manual

Renkforce

Renkforce MT-35 operating instructions

ZEN

ZEN Neeon 2 manual

Ricatech

Ricatech REVOLUTION BLACK RTT20 user manual

Fenton

Fenton RP170 Sries instruction manual

Dual

Dual 1228 operating instructions

Kenwood

Kenwood P-T400 instruction manual

REKKORD AUDIO

REKKORD AUDIO F 110 operating manual

Luxman

Luxman PD-191A owner's manual

Denon

Denon DP-500M Service manual

Teac

Teac TN-570 owner's manual

ELAC

ELAC MIRACORD 60 Operating/safety instructions

Jensen

Jensen JTA-450 instruction manual

IMG STAGE LINE DJP-150 User manual

Popular Turntable manuals by other brands
