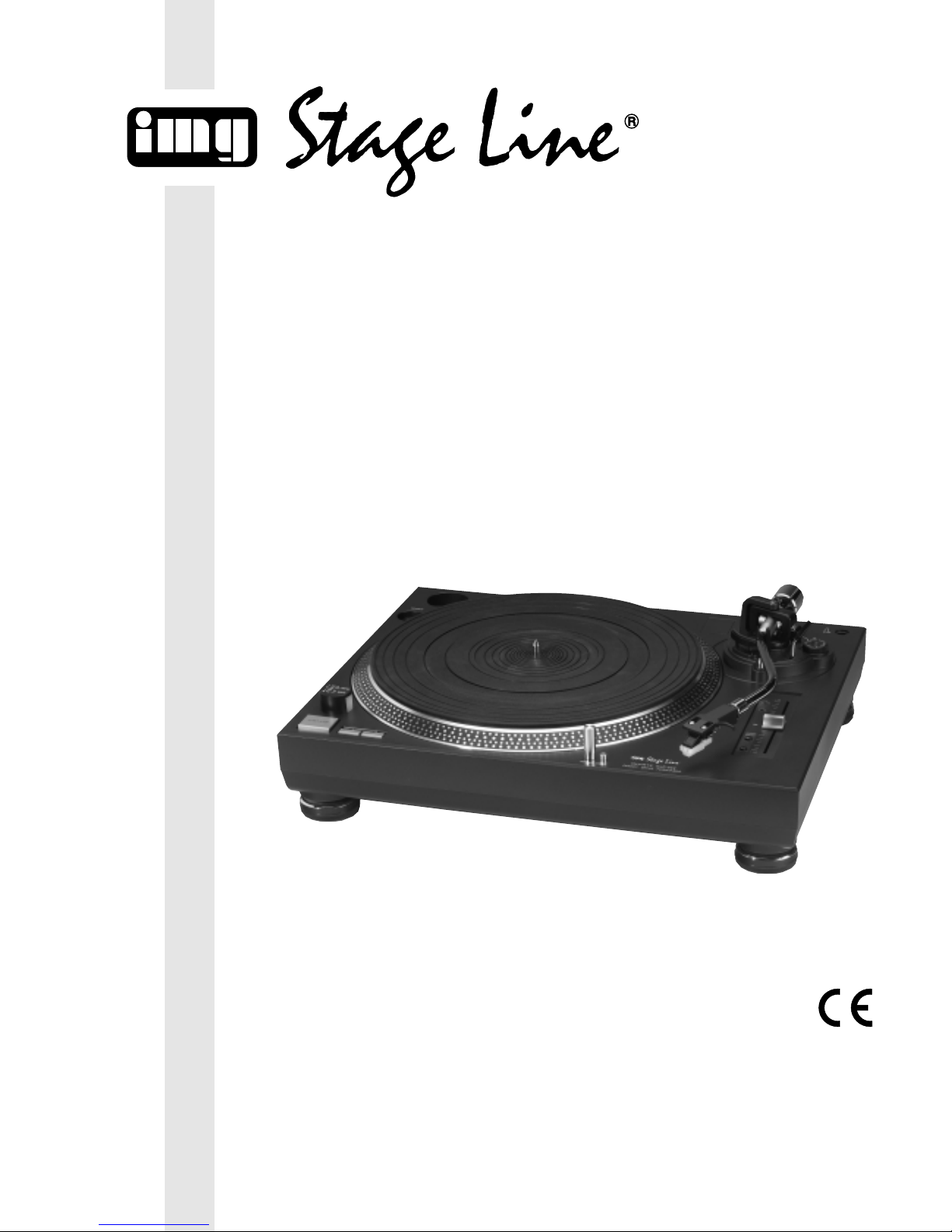

Img stage line Djp-202 User manual

STEREO-HIFI-PLATTENSPIELER

STEREO HIFI TURNTABLE

PLATINE DISQUES HIFI STÉRÉO

GIRADISCHI STEREO HIFI

BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL • MODE D`EMPLOI

ISTRUZIONI PER L´USO • GEBRUIKSAANWIJZING • HANDLEIDING • MANUAL DE INSTRUCCIONES

BRUGSANVISNING • BRUKSANVISNING • KÄYTTÖOHJE

DJP-202 Best.-Nr. 21.1050

DJP-202/SI Best.-Nr. 21.1280

Bevor Sie einschalten ...

Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät

von „img Stage Line“. Dabei soll Ihnen diese Bedie-

nungsanleitung helfen, alle Funktionsmöglichkeiten

kennenzulernen. Die Beachtung derAnleitung vermeidet

außerdem Fehlbedienungen und schützt Sie und Ihr

Gerät vor eventuellen Schäden durch unsachgemäßen

Gebrauch.

Den deutschen Text finden Sie auf den Seiten 4–6.

Before you switch on ...

We wish you much pleasure with your new unit by “img

Stage Line”. With these operating instructions you will be

able to get to know all functions of the unit. By following

these instructions false operations will be avoided, and

possible damage to you and your unit due to improper

use will be prevented.

You will find the English text on the pages 4–6.

Avant toute mise en service ...

Nous vous remercions d’avoir choisi un appareil “img

Stage Line” et vous souhaitons beaucoup de plaisir à

l’utiliser. Cette notice a pour objectif de vous aider à

mieux connaître les multiples facettes de l’appareil et à

vous éviter toute mauvaise manipulation.

La version française se trouve pages 7–9.

Prima di accendere ...

Vi auguriamo buon divertimento con il Vostro nuovo appa-

recchio “img Stage Line”. Le istruzioni per l’uso Vi pos-

sono aiutare a conoscere tutte le possibili funzioni. E

rispettando quanto spiegato nelle istruzioni, evitate di

commettere degli errori, e così proteggete Voi stessi, ma

anche l’apparecchio, da eventuali rischi per uso improprio.

Il testo italiano lo potete trovare alle pagine 7–9.

Voordat u inschakelt ...

Wij wensen u veel plezier met uw nieuw toestel van “img

Stage Line”. Met behulp van bijgaande gebruiksaanwij-

zing kunt u alle functiemogelijkheden leren kennen. Door

deze instructies op te volgen zal een slechte werking

vermeden worden, en zal een eventueel letsel aan uzelf

en schade aan uw toestel tengevolge van onzorgvuldig

gebruik worden voorkomen.

U vindt de nederlandstalige tekst op de pagina’s 10–12.

Antes de cualquier instalación

Tenemos de agradecerle el haber adquirido un equipo

“img Stage Line” y le deseamos un agradable uso. Este

manual quiere ayudarle a conocer las multiples facetas

de este equipo y evitar cualquier uso inadecuado.

La versión española se encuentra en las páginas

10–12.

Inden De tænder for apparatet ...

Tillykke med det nye system fra “img Stage Line”. Nær-

værende betjeningsvejledning giver kendskab til alle

systemets funktioner. Hvis instruktionerne følges nøje,

undgås fejlbetjening, og mulig skade på brugeren eller

systemet som følge af fejlbetjening vil kunne forhindres.

Den danske tekst finder De på side 13–15.

Förskrift

Vi önskar dig mycket nöje med din nya enheten från “img

Stage Line”. Om du först läser instruktionerna kommer

du att glädje av enheten under lång tid. Kunskap om alla

funktioner kan bespara dig mycket besvär med enheten

i framtiden.

Du finner den svenska texten på sidan 13–15.

DK S

Ennen virran kytkemistä ...

Jotta hyötyisit mahdollisimman paljon uudesta “img

Stage Line”-järjestelmästäsi, lue huolella tämä käyt-

töohje. Tällöin saat hyödynnettyä kaikki järjestelmän

tarjoamat toiminnot, ja vältät virhetoiminnot ja niiden

mahdollisesti aiheuttamat vahingot itsellesi tai järjestel-

mällesi.

Löydät suomenkielisen ohjeen sivuilta 16–17.

FIN

wwwwww..iimmggssttaaggeelliinnee..ccoomm

TARGET LIGHT Stage

PITCH ADJ.

DJP-202

Direct Drive Full Manual Turntable

45 60Hz

45 50Hz

POWER

4533

START/STOP

+10

–

Lock

➀

➁

Tone arm balance ➂

Start

Stop

Remote control Start/Stop ➅

0.5

2.5

1.5

0.5

2.5

1.5

Scale ring ➃Stylus pressure ➄

adjustment

REMOTE

START/STOP

14 15 16 17 18 19 20 21

12 34

22 23 24

Bitte klappen Sie die Seite 3 heraus. Sie sehen

dann immer die beschriebenen Bedienelemente

und Anschlüsse.

1 Übersicht der Bedienelemente und

Anschlüsse

1.1 Bedienelemente

1Ein-/Ausschalter

2Adapter für Single-Platten

3Einsteller für die Höhe des Tonarmlagers

4Gegengewicht für den Tonarm

5Halterung für Ersatz-Systemträger

6Arretierhebel für die Höheneinstellung

7Antiskating-Einstellung

8Tonarm-Lift

9Verriegelungshebel für den Tonarm

10 Geschwindigkeitsfeineinstellung; nur für den

Service in einer Fachwerkstatt bestimmt

11 Geschwindigkeitsregler

12 Anzeige-LED der Quarzsteuerung; leuchtet bei

Standardgeschwindigkeit [Geschwindigkeitsreg-

ler (11) in der Mittelposition eingerastet]

13 TastenzurTaktanpassungzweier Musikstücke

14 Taste START/STOP

15 Taste für die Geschwindigkeit 33 UpM

16 Geschwindigkeitsanzeige

17 Taste für die Geschwindigkeit 45 UpM

18 Stroboskop-Lampe

19 Stroboskop-Ring

20 Beleuchtung für den Plattenteller

21 Ein-/Ausschalter für die Plattentellerbeleuchtung

1.2 Anschlüsse

22 Cinch-Kabel für den Tonausgang zum Anschluß

an einen Verstärker oder an ein Mischpult

23 Anschluß zum Fernsteuern von Start/Stopp

24 Netzkabel zum Anschluß an 230 V~/50 Hz

2 Hinweise für den sicheren Gebrauch

Dieses Gerät entspricht der Richtlinie für elektroma-

gnetische Verträglichkeit 89/336/EWG und der Nie-

derspannungsrichtlinie 73/23/EWG.

Das Gerät wird mit lebensgefährlicher Netzspan-

nung (230V~) versorgt. Nehmen Sie deshalb nie

selbst Eingriffe im Gerät vor. Durch unsachgemä-

ßes Vorgehen besteht die Gefahr eines elektri-

schen Schlages. Außerdem erlischt beim Öffnen

des Gerätes jeglicher Garantieanspruch.

Beachten Sie auch unbedingt die folgenden Punkte:

●Das Gerät ist nur zur Verwendung in Räumen ge-

eignet. Schützen Sie es vor Feuchtigkeit und Hitze

(zulässiger Einsatztemperaturbereich 0–40°C).

●Nehmen Sie das Gerät nicht in Betrieb bzw. zie-

hen Sie sofort den Netzstecker, wenn:

1. sichtbare Schäden am Gerät oder an der Netz-

anschlußleitung vorhanden sind,

2. nach einem Sturz oder ähnlichem der Verdacht

auf einen Defekt besteht,

3. Funktionsstörungen auftreten.

Lassen Sie das Gerät in jedem Fall in einer Fach-

werkstatt reparieren.

●Eine beschädigte Netzanschlußleitung darf nur

durch den Hersteller oder eine autorisierte Fach-

werkstatt ersetzt werden.

●Ziehen Sie den Netzstecker nie an der Zuleitung

aus der Steckdose.

●Wird das Gerät zweckentfremdet, nicht richtig an-

geschlossen, falsch bedient oder nicht fachge-

recht repariert, kann für eventuelle Schäden keine

Haftung übernommen werden.

●Soll das Gerät endgültig aus dem Betrieb genom-

men werden, übergeben Sie es zur Entsorgung

einem örtlichen Recyclingbetrieb.

3 Montage und Grundeinstellungen

Der Plattenteller, das Gegengewicht für den Tonarm

und die Abdeckhaube sind einzeln verpackt, damit

beim Transport der Plattenspieler nicht beschädigt

wird. Nach dem Auspacken lassen sich alle Teile

ganz einfach montieren. Die Verpackung sollte für

eventuelle Transporte aufgehoben werden.

3.1 Plattenteller montieren

Den Plattenteller auf die Achse des Plattenspielers

stecken. Die beiliegende Gummimatte auf den Plat-

tenteller legen.

3.2 Gegengewicht für den Tonarm montieren

1) Das Gegengewicht (4) aus einem der beiden

seitlichen Styropor-Verpackungsteilen heraus-

nehmen.

2) Mit einer Hand den Tonarm in der Mitte festhal-

ten. Mit der anderen Hand das Gegengewicht auf

das Ende des Tonarmes stecken, bis es ein-

rastet.

3) Mit dem Gegengewicht wird anschließend das

Gewicht genau eingestellt, mit dem die Abtast-

nadel auf der Schallplatte aufliegt.

3.3 Auflagegewicht einstellen

1) Zuerst den Antiskating-Drehknopf (7) entgegen

dem Uhrzeigersinn auf „0“ drehen.

2) Die Schutzkappe für die Abtastnadel nach unten

abziehen.

3) Den Hebel für den Tonarm-Lift (8) in die vordere

Position stellen.

4) Den Verriegelungshebel für den Tonarm (9) nach

rechts öffnen. Den Tonarm am Griff anfassen und

ihn vorsichtig bis kurz vor den Plattenteller

führen, so daß er sich frei nach oben und unten

bewegen läßt.

Achtung! Die Abtastnadel nirgends anstoßen

lassen.

5) Das Gegengewicht (4) so verdrehen, daß der

Tonarm genau waagerecht stehen bleibt und

nicht nach oben oder unten schwingt (Abb. 3).

Schwingt der Tonarm nach oben: Gegengewicht

entgegen dem Uhrzeigersinn drehen.

Schwingt der Tonarm nach unten: Gegengewicht

im dem Uhrzeigersinn drehen.

Please unfold page 3. Then you can always see

the operating elements and connections de-

scribed.

1 Operating Elements and Connections

1.1 Operating Elements

1Power switch

2Adapter for single records

3Height adjustment of the tone arm support

4Counterweight for the tone arm

5Support for replacement headshell

6Locking lever for the height adjustment

7Antiskating adjustment

8Lever for the tone arm lift

9Tone arm locking lever

10 Fine adjustment of pitch control; only destined

for servicing carried out by authorized personnel

11 Pitch control

12 LED for crystal control; only lights up at standard

speed [pitch control (11) locked into place in mid-

position]

13 Buttons for pitch bending of two music pieces

14 START/STOP button

15 Button for the 33rpm speed

16 Speed indication

17 Button for the 45rpm speed

18 Stroboscope lamp

19 Stroboscope ring

20 Target light

21 On/off switch for the target light

1.2 Connections

22 Cable with phono connectors for signal output for

connection to an amplifier or a mixer

23 Connection for remote-controlling Start/Stop

24 Mains cable for connection to 230V~/50Hz

2 Safety Notes

This unit corresponds to the directive for electro-

magnetic compatibility 89/336/EEC and to the low

voltage directive 73/23/EEC.

The unit is supplied with dangerous mains voltage

(230V~). Leave servicing to authorized personnel

only. Inexpert handling may result in an electric

shock. Furthermore, any guarantee claim will

expire if the unit has been opened.

Please observe the following items in any case:

●The unit is suitable for indoor use only. Protect it

against humidity and heat (admissible ambient

temperature range 0–40°C).

●Do not operate the unit and immediately dis-

connect the plug from the mains socket

1. if there is visible damage to the unit or to the

mains cable,

2. if a defect might have occurred after the unit

was dropped or suffered a similar accident,

3. if malfunctions occur.

In any case the unit must be repaired by author-

ized personnel.

●A damaged mains cable must only be repaired by

the manufacturer or authorized skilled personnel.

●Never pull the mains cable to disconnect the

mains plug from the socket.

●If the unit is used for other purposes than originally

intended, if it is not connected or operated in the

correct way or not repaired by authorized person-

nel, no liability for any damage will be accepted.

●If the unit is to be put out of operation permanently,

take it to a local recycling plant for disposal.

●Important for U.K. Customers!

The wires in this mains lead are coloured in ac-

cordance with the following code:

blue = neutral, brown = live

As the colours of the wires in the mains lead of this

appliance may not correspond with the coloured

markings identifying the terminals in your plug,

proceed as follows:

1. The wire which is coloured blue must be con-

nected to the terminal in the plug which is

marked with the letter Nor coloured black.

2. The wire which is coloured brown must be con-

nected to the terminal which is marked with the

letter Lor coloured red.

3 Assembly and Basic Adjustments

The turntable platter, the counterweight for the tone

arm, and the dust cover are separately packed to

prevent damage to the turntable during transporta-

tion. After unpacking, all parts can be easily assem-

bled. The packing material should be kept for trans-

portation purposes.

3.1 Mounting the turntable platter

Place the turntable platter on the axle of the turn-

table. Place the supplied rubber mat on the turntable

platter.

3.2 Mounting the counterweight for the tone

arm

1) Take the counterweight (4) out of one of the two

lateral polystyrene wrappings.

2) With one hand, hold the tone arm in its middle.

With the other hand, insert the counterweight on

the end of the tone arm until it locks into place.

3) The counterweight is then used for precise

adjustment of the stylus pressure on the record.

3.3 Adjusting the stylus pressure

1) First turn the antiskating knob (7) counter-clock-

wise to “0”.

2) Pull down the protective cap of the stylus.

3) Place the lever for the tone arm lift (8) in the front

position.

4) Open the tone arm locking lever (9) to the right.

Seize the handle of the tone arm and lead it

carefully just before the turntable platter so that it

can be moved upwards and downwards.

Attention! The stylus must not hit against any-

thing.

6) Den Tonarm zurück auf die Tonarm-Halterung

legen und mit dem Verriegelungshebel (9)

sichern.

7) Am Gegengewicht (4) befindet sich ein dreh-

barer, schwarzer Ring mit einer Skala. Die weiße

Linie auf dem Tonarm zeigt auf irgendeinen Wert

der Skala. Ohne daß das Gegengewicht verdreht

wird, nur den Ring auf „0“ drehen (Abb. 4).

8) Auf der Skala wird das Auflagegewicht in Gramm

abgelesen. Für das mitgelieferteAbtastsystem ist

ein Auflagegewicht von 2,5g erforderlich. Dazu

das Gegengewicht (nicht den Ring mit der Skala

allein!) entgegen dem Uhrzeigersinn bis zur „2,5“

drehen (Abb. 5). Für andere Abtastsysteme das

Auflagegewicht einstellen, welches in den dazu-

gehörigen technischen Daten angeben ist.

3.4 Antiskating einstellen

Beim Abspielen einer Schallplatte treten Kräfte an

der Abtastnadel auf, welche durch die Antiskating-

Einrichtung aufgehoben werden. Dazu den Antiska-

ting-Drehknopf (7) von „0“ auf den Wert einstellen,

der demAuflagegewicht gleich ist, d.h. bei dem mit-

gelieferten Abtastsystem auf „2,5“. Der Wert ist

neben dem Pfeil auf dem Drehknopf abzulesen.

3.5 Höhe des Tonarmlagers einstellen

Wird eine zusätzliche Auflage (z.B.Filzscheibe zum

„Scratchen“) auf den Plattenteller gelegt, ändert sich

die Gesamthöhe des Plattentellers. Dann kann die

Höhe des Tomarmlagers angepaßt werden. Dazu

den Arretierhebel (6) entgegen dem Uhrzeiger dre-

hen. Mit dem Einsteller (3) das Tonarmlager ent-

sprechend anheben (max. 6mm). Anschließend die

Höhe des Tonarmlagers durch Drehen des Arretier-

hebels (6) in die Position LOCK wieder festsetzen.

3.6 Abdeckhaube montieren

Die zwei Scharniere für die Abdeckhaube aus den

beiden Styropor-Verpackungsteilen herausnehmen

und auf die Abdeckhaube stecken. Die Abdeck-

haube mit den Scharnieren auf den Plattenspieler

aufsetzen. Die Abdeckhaube kann jederzeit wieder

abgenommen werden, wenn sie beim Betrieb stört

(z.B. beim Disco-Betrieb).

4 Plattenspieler anschließen

Das Cinch-Anschlußkabel (22) in dieAnschlußbuch-

sen für einen Plattenspieler mit Magnetsystem am

Verstärker oder Mischpult stecken. Dabei auf die

farbige Kennzeichnung der Buchsen und Stecker

achten (rot = rechter Kanal, weiß = linker Kanal).

Den Masse-Anschluß des Kabels an die Masse-

Klemme des Verstärkers oder Mischpultes klem-

men. Den Netzstecker in eine Steckdose (230V~/

50Hz) stecken.

5 Bedienung

5.1 Schallplatte abspielen

1) Die Schutzkappe für die Abtastnadel nach unten

abziehen.

2) Zum Einschalten den Ein-/Ausschalters (1) be-

tätigen. Die Geschwindigkeitsanzeige (16) und

die Stroboskop-Lampe (18) leuchten. Bei Bedarf

die Plattentellerbeleuchtung (20) mit dem Druck-

schalter (21) einschalten.

3) Die Geschwindigkeit wählen:

33UpM für Langspielplatten mit der Taste (15),

45UpM für Single-Platten mit der Taste (17).

Die eingestellte Geschwindigkeit wird durch die

Anzeige (16) angegeben.

4) Eine Schallplatte auflegen. Bei Single-Platten

den Adapter (2) mit auflegen.

5) Den Hebel für den Tonarm-Lift (8) in die hintere

Position stellen. Den Verriegelungshebel (9) für

den Tonarm nach rechts öffnen. Den Tonarm am

Griff anfassen, und die Abtastnadel über den

Anfang der Schallplatte stellen.

6) Den Hebel für den Tonarm-Lift (8) in die vordere

Position stellen. Der Tonarm senkt sich langsam

auf die Schallplatte.

7) Mit der Taste START/STOP (14) die Platte star-

ten. Während des Abspielens kann die Platte für

eine Unterbrechung mit der Taste START/STOP

(14) an jeder Stelle gestoppt und wieder gestartet

werden.

8) Am Ende der Schallplatte den Tonarm mit dem

Tonarm-Lift (8) anheben und ihn per Hand auf

den Tonarm-Halter zurückführen. Den Plattentel-

ler mit der Taste START/STOP (14) stoppen.

9) Nach dem Gebrauch des Plattenspielers den

Tonarm mit dem Verriegelungshebel (9) sichern,

und das Gerät mit dem Ein-/Ausschalter (1) aus-

schalten. Die Abdeckhaube zum Schutz gegen

Staub herunterklappen.

5.2 Einstellung der Geschwindigkeit

Bei Bedarf kann die Geschwindigkeit des Platten-

spielers mit dem Schieberegler (11) um 10 % erhöht

oder verringert werden. In der Mittelstellung [Regler

rastet ein, Anzeige-LED (12) leuchtet] stimmt die

Geschwindigkeit genau und kann auf dem Strobo-

skop-Ring (19) des Plattentellers kontrolliert werden.

Bei sich drehendem Plattenteller den Teil des

Stroboskop-Rings (19) betrachten, der von der Stro-

boskop-Lampe (18) beleuchtet wird. (Eventuell die

Raumbeleuchtung verringern.) Bei exakt eingestell-

ter Geschwindigkeit bleiben die Markierungen auf

dem Stroboskop-Ring scheinbar stehen:

bei 33UpM auf dem oberen Ring,

bei 45UpM auf dem zweiten Ring.

5.3 Takt zwischen zwei Musikstücke

angleichen

Mit den Tasten +und

(13) kann der Takt des

gerade laufenden Titels an den Takt eines auf einem

anderen Gerät laufenden Musikstückes angepaßt

werden.

1) Mit dem Regler PITCH ADJ. (11) die Geschwin-

digkeit des laufenden Musikstückes an die Ge-

5) Turn the counterweight (4) until the tone arm

remains in a horizontal position and does not

move upwards or downwards (fig. 3).

If the tone arm moves upwards: Turn the coun-

terweight counter-clockwise.

If the tone arm moves downwards: Turn the

counterweight clockwise.

6) Put the tone arm back onto the tone arm support

and secure it with the locking lever (9).

7) The counterweight (4) is provided with a black

rotary ring with a scale. The white line on the tone

arm points to a value on this scale. Without turn-

ing the counterweight, only turn the ring to “0”

(fig. 4).

8) The scale indicates the stylus pressure in grams.

A stylus pressure of 2.5g is required for the sup-

plied stylus system. For this purpose, turn the

counterweight (not only the ring with the scale!)

counter-clockwise to “2.5” (fig. 5). For other sty-

lus systems, adjust the stylus pressure indicated

in the corresponding specifications.

3.4 Adjusting the antiskating facility

When playing a record, forces occur on the stylus

which are compensated by the antiskating facility.

For this purpose, adjust the antiskating knob (7)

from “0” to the value which equals the stylus pres-

sure, i.e. for the supplied stylus system to “2.5”. The

arrow next to the knob points to the corresponding

value on the knob.

3.5 Adjusting the height of the tone arm sup-

port

If an additional underlayer (e.g. felt disc for “scratch-

ing”) is placed on the turntable platter, the total

height of the turntable platter is changed. Then the

height of the tone arm support can be matched. For

this purpose, turn the locking lever (6) counter-

clockwise. By means of the adjustment (3) lift the

tone arm support correspondingly (max. 6mm).

Subsequently, fix the height of the tone arm support

by turning the locking lever (6) into position LOCK.

3.6 Mounting the dust cover

Take the two hinges for the dust cover out of the two

polystyrene wrappings and attach them to the dust

cover. Place the dust cover with the hinges on the

turntable. The dust cover can be removed any time

if it interferes with the operation (e.g. during disco

operation).

4 Connecting the turntable

Connect the cable with phono connectors (22) to the

jacks for a turntable with magnetic system on an

amplifier or a mixer. Observe the coloured marking

of the jacks and the connectors (red = right channel,

white = left channel). Connect the ground connec-

tion of the cable to the ground terminal of the ampli-

fier or the mixer. Connect the mains plug to a mains

socket (230V~/50Hz).

5 Operation

5.1 Playing a record

1) Pull down the protective cap of the stylus.

2) For switching on, actuate the POWER switch (1).

The speed indication (16) and the stroboscope

lamp (18) light up. Switch on the target light (20)

with the push-button switch (21), if required.

3) Select the speed:

33rpm for long-playing records with the but-

ton (15),

45rpm for single records with the button (17).

The speed indication (16) shows the selected

speed.

4) Put on the record. For single records, use the

adapter (2).

5) Place the lever for the tone arm lift (8) in the back

position. Open the locking lever (9) for the tone

arm to the right. Seize the handle of the tone arm

and place the stylus above the beginning of the

record.

6) Place the lever for the tone arm lift (8) in the front

position. The tone arm is slowly lowered onto the

record.

7) Start the record with the START/STOP button

(14). The playing can be interrupted and re-

started at any spot with the START/STOP

button (14).

8) At the end of the record, lift the tone arm with the

tone arm lift (8) and put it back onto the tone arm

support by hand. Stop the turntable platter with

the START/STOP button (14).

9) After use of the turntable, secure the tone arm

with the locking lever (9) and switch off the unit

with the POWER switch (1). Close the cover for

protection against dust.

5.2 Adjusting the speed

The speed of the turntable can be increased or

decreased with the sliding control (11) by 10%, if

required. In mid-position [control locks into place,

LED (12) lights up], the speed is precisely adjusted

and can be checked on the stroboscope ring (19) of

the turntable platter.

While the turntable platter is revolving, observe

the part of the stroboscope ring (19) which is illumi-

nated by the stroboscope lamp (18). (Reduce the

room lighting, if required.) If the speed is precisely

adjusted, the markings on the stroboscope ring

seem to stand still:

at 33rpm on the upper ring

at 45rpm on the second ring

5.3 Pitch bending

By means of the buttons +and

(13), the beat of a

title that is currently played can be synchronized

with the beat of a music piece played on another

unit.

1) Use the control PITCH ADJ. (11) to adjust the

speed of the music piece that is currently played

to the speed of the second music piece. 5

schwindigkeit des zweiten Musikstückes anglei-

chen.

2) Mit den Tasten +und

die Taktschläge beider

Musikstücke genau übereinander legen: Solange

die Taste+oder

gedrückt gehalten wird, läuft

der Titel 10% schneller bzw. langsamer als mit

Standardgeschwindigkeit.

Hinweis: Die Taste PITCH BEND +ist bei einer

mit dem Regler PITCH ADJ. (11) eingestellten

Geschwindigkeit von +10% unwirksam und die

Taste

bei einer Geschwindigkeit von

10%.

5.4 Fernsteuern von Start/Stopp

Für den Disco-Betrieb kann die Funktion Start/

Stopp über einen separaten Schalter ferngesteuert

werden, z.B. über ein Mischpult mit sogenannten

Fader-Start. Wenn am Mischpult der Regler für den

Plattenspieler geöffnet wird, startet automatisch der

Plattenspieler bzw. stoppt wieder, wenn der Regler

geschlossen wird. Den Schalter bzw. das Mischpult

über einen 2poligen Klinkenstecker (3,5 mm) an die

Buchse REMOTE START/STOP (23) anschließen

(siehe auch Abb. 6).

6 Zubehör

6.1 Ersatz-Abtastsystem und -Nadel

Bei Bedarf kann dasAbtastsystem oder dieAbtastna-

delleicht ausgewechselt werden. Im Fachhandel sind

entsprechende Ersatzteile erhältlich. Nach dem Aus-

tausch des Abtastsystems das Auflagegewicht und

Antiskating neu einstellen (siehe Kapitel 3.3 und 3.4).

6.2 Ersatz-Systemträger

Ein Ersatz-Systemträger komplett mit einem Abtast-

system (im Fachhandel erhältlich) kann in die Halte-

rung (5) gesteckt werden. Damit ist bei Bedarf immer

sofort Ersatz verfügbar. Der Systemträger läßt sich

schnell durch Ab- und Anschrauben austauschen.

Anschließend das Auflagegewicht und Antiskating

neu einstellen (siehe Kapitel 3.3 und 3.4).

7 Wartung

7.1 Pflege

Das Plattenspielergehäuse und die Abdeckhaube

am besten nur mit einem Staubtuch oder ange-

feuchteten Lappen (nicht tropfnaß!) abwischen. Kei-

nen Alkohol, Chemikalien oder scharfe Reinigungs-

mittel verwenden! Zum Entstauben der Abtastnadel

und Schallplatten ist im Fachhandel entsprechen-

des Zubehör erhältlich, z.B.:

Carbonfaser-Plattenbürste DC-100 von MONACOR

7.2 Transport

Wollen Sie den Plattenspieler versenden, so achten

Sie darauf, daß der Plattenteller und alle anderen

Baugruppen des Gerätes nur original verpackt

und/oder extra transportgesichert verschickt wer-

den. Gehäuse- und Geräteschäden, die durch einen

unsachgemäß lose verpackten Plattenteller (z.B.

Plattenteller nicht von der Achse genommen und

nicht gesichert o.ä.) verursacht werden, unterliegen

nicht der Garantie und sind deshalb kostenpflichtig!

Für den Versand unbedingt beachten:

1) Die Schutzkappe für die Abtastnadel aufstecken.

2) Den Tonarm mit dem Verriegelungshebel (9)

sichern.

3) Das Gegengewicht für den Tonarm (4) durch Dre-

hen im Uhrzeigersinn abschrauben.

4) Der Plattenteller von der Achse abnehmen, ein-

zeln verpacken und gegen Verrutschen sichern.

5) Am besten den Original-Verpackungskarton ver-

wenden.

8 Technische Daten

8.1 Tonarm

effektive Länge: . . . . . . . . 230mm

Überhang: . . . . . . . . . . . . 15,2mm

Tracking-Fehler

innere Rille: . . . . . . . . . 2°32'

äußere Rille: . . . . . . . . 0°32'

Offset-Winkel: . . . . . . . . . 22°

vertikale Friktion: . . . . . . . 7mg

8.2 Laufwerk

Plattenteller:. . . . . . . . . . . Alu-Guß, Ø 332mm,

740g

Geschwindigkeiten: . . . . . 331/3UpM, 45UpM

Geschwindigkeits-

Feinregelung:. . . . . . . . . . ±10%

Start-Drehmoment: . . . . . 1,2kg/cm

Hochlaufzeit: . . . . . . . . . . < 0,7Sekunden

Gleichlaufschwankungen: <0,09%

Stromversorgung: . . . . . . 230V~/50Hz/24VA

Zulässige

Einsatztemperatur: . . . . . 0–40°C

Abmessungen (B x H x T): 450 x 152 x 352mm

Gewicht:. . . . . . . . . . . . . . 10kg

Laut Angaben des Herstellers.

Änderungen vorbehalten.

2) Synchronize the beats of the two music pieces by

means of the buttons +and

. While the button +

is kept pressed, the title is played at a speed

that is by 10% faster or slower than the standard

speed.

Note: At a speed of +10% adjusted with the

control PITCH ADJ. (11), the button PITCH BEND +

is ineffective; at a speed of

10%, the button

ineffective.

5.4 Remote control of Start/Stop

For disco operation, the Start/Stop function can be

remote-controlled via a separate switch, e.g. via a

mixer with a so-called fader start. If the fader for the

turntable is advanced on the mixer, the turntable will

automatically start, or it will stop again if the fader is

closed. Connect the switch or the mixer to the jack

REMOTE START/STOP (23) via a 2-pole plug

(3.5mm) – also see fig. 6.

6 Accessories

6.1 Replacement phono cartridge system

and stylus

The phono cartridge system or the stylus can easily

be replaced, if required. The corresponding replace-

ment parts are available at your retailer. After re-

placing the phono cartridge system, readjust the sty-

lus pressure and the antiskating facility (see

chapters 3.3 and 3.4).

6.2 Replacement headshell

Areplacement headshell complete with a phono car-

tridge system (available at your retailer) can be put

on the support (5). Thus, a replacement is immedia-

tely available, if required. The headshell can be

easily replaced by unscrewing the existing one and

screwing the new one on. After replacement, read-

just the stylus pressure and the antiskating facility

(see chapters 3.3 and 3.4).

7 Maintenance

7.1 Cleaning

It is recommended to clean the turntable housing

and the dust cover only with a dust cloth or a damp

cloth (not dripping wet!). Do not use alcohol, chemi-

cals, or strong detergents! For dusting the stylus and

the records, the corresponding accessories are

available at your retailer, e.g.:

carbon fibre brush for records DC-100 by

MONACOR

7.2 Transportation

If the turntable is to be dispatched, pay attention that

the turntable platter and all other components of the

unit are only packed in their original packing material

and/or are especially secured for transportation.

Any damage to the housing or to the unit due to a

turntable platter that was not correctly packed (e.g.

turntable platter was not removed from the axle and

not secured, etc.) is not covered by the guarantee

and therefore the repair will be charged!

It is essential to observe the following instruc-

tions for dispatch:

1) Place the protective cap on the stylus.

2) Secure the tone arm with the locking lever (9).

3) Unscrew the counterweight for the tone arm (4)

by turning it clockwise.

4) Remove the turntable platter from the axle, pack

it separately, and secure it against displacement.

5) It is recommended to use the original packing

material.

8 Specifications

8.1 Tone arm

Effective length:. . . . . . . . 230mm

Overhang: . . . . . . . . . . . . 15.2mm

Tracking error

inner groove: . . . . . . . . 2°32'

outer groove: . . . . . . . . 0°32'

Offset angle: . . . . . . . . . . 22°

Vertical friction: . . . . . . . . 7mg

8.2 Mechanism

Turntable platter: . . . . . . . aluminium die cast,

Ø 332mm, 740g

Speeds: . . . . . . . . . . . . . . 331/3rpm, 45rpm

Fine adjustment of

pitch control: . . . . . . . . . . ±10%

Starting torque: . . . . . . . . 1.2kg/cm

Starting time: . . . . . . . . . . < 0.7seconds

Wow and flutter:. . . . . . . . < 0.09%

Power supply: . . . . . . . . . 230V~/50Hz/24VA

Ambient temperature: . . . 0–40°C

Dimensions (W x H x D): . 450 x 152 x 352mm

Weight:. . . . . . . . . . . . . . . 10kg

According to the manufacturer.

Subject to change.

Ouvrez le présent livret page 3 de manière à

visualiser les éléments et branchements.

1 Eléments et branchements

1.1 Eléments

1Interrupteur Marche/Arrêt

2Adaptateur pour disques 45 tours

3Réglage de la hauteur du support du bras de lec-

ture

4Contrepoids du bras de lecture

5Support pour la cellule de remplacement

6Levier d’arrêt du réglage de la hauteur

7Réglage Anti-skating

8Lève-bras

9Levier de verrouillage du bras de lecture

10 Réglage précis de la vitesse: uniquement prévu

pour le service par un technicien spécialisé

11 Réglage de vitesse

12 LED d’affichage de la commande de fréquence

par quartz: s’allume en vitesse standard [réglage

de vitesse (11) enclenché en position médiane]

13 Touches pour adapter le rythme entre deux mor-

ceaux de musique

14 Touche START/STOP (Marche/Arrêt)

15 Sélecteur pour la vitesse 33tr/mn

16 Affichage de la vitesse

17 Sélecteur de la vitesse 45tr/mn

18 Lampe stroboscopique

19 Anneau stroboscopique

20 Eclairage du plateau

21 Interrupteur Marche/Arrêt de l’éclairage du pla-

teau

1.2 Branchements

22 Cordon RCA pour la sortie son: branchement à

un amplificateur ou une table de mixage

23 Branchement pour la télécommande de la fonc-

tion Marche/Arrêt

24 Cordon secteur 230V~/50Hz

2 Conseils d’utilisation

Cet appareil répond à la norme 89/336/CEE relative

à la compatibilité électromagnétique et à la norme

73/23/CEE portant sur les appareils à basse tension.

La platine disques est alimentée par une tension

très dangereuse de 230V~. Ne touchez jamais

l’intérieur de l’appareil car vous pourriez subir un

choc électrique. Faites plutôt appel à un techni-

cien spécialisé. En outre, l’ouverture de l’appareil

rend tout droit à la garantie caduque.

Respectez scrupuleusement les points suivants:

●Cet appareil n’est conçu que pour une utilisation

en intérieur. Protégez-le de l’humidité et de la cha-

leur (température de fonctionnement 0–40°C).

●Ne faites pas fonctionner l’appareil et débran-

chez-le immédiatement lorsque:

1. des dommages apparaissent sur l’appareil ou

sur le cordon secteur,

2. après une chute ou un cas similaire, vous avez

un doute au sujet de l’état de l’appareil,

3. des défaillances apparaissent.

En tout cas, faites effectuer les réparations de

l’appareil par un technicien spécialisé.

●Tout cordon secteur endommagé ne doit être rem-

placé que par le fabricant ou un technicien habilité.

●Ne débranchez jamais la prise au secteur en tirant

sur le cordon secteur.

●Nous déclinons toute responsabilité en cas de

dommage si l’appareil est utilisé dans un but autre

que celui pour lequel il a été conçu, s’il n’est pas

correctement branché, réparé ou utilisé.

●Lorsque l’appareil est définitivement retiré du ser-

vice, vous devez le déposer dans une usine de

recyclage adaptée.

3 Montage et réglages de base

Le plateau, le contrepoids pour le bras de lecture et

le couvercle de protection sont livrés sous un embal-

lage individuel de manière à éviter tout dommage

sur la platine disques pendant le transport. Lorsque

vous avez déballé tous les éléments, le montage est

simple. Il est recommandé de conserver les embal-

lages pour tout transport ultérieur.

3.1 Montage du plateau

Placez le plateau sur l’axe de la platine disques et

placez le tapis caoutchouc sur le plateau.

3.2 Montage du contrepoids sur le bras de

lecture

1) Retirez le contrepoids (4) de l’un des deux

emballages en polystyrène.

2) Maintenez d’une main le bras en son milieu; de

l’autre main, placez le contrepoids à l’extrémité

du bras de lecture, jusqu’à ce qu’il s’enclenche.

3) Avec le contrepoids, réglez avec précision la

force avec laquelle la pointe de lecture appuie

sur le disque.

3.3 Réglage de la force d’appui

1) Tournez le bouton anti-skating (7) en sens

inverse horaire vers “0”.

2) Tirez le couvercle de protection de la pointe de

lecture vers le bas.

3) Placez le levier du bras (8) sur la position avant.

4) Ouvrez le levier de verrouillage du bras (9) vers

la droite. Saisissez le bras par sa poignée, diri-

gez-le avec précaution jusqu’au début du plateau

de telle sorte qu’il puisse être déplacé librement

vers le haut et le bas.

Attention! Ne laissez pas heurter la pointe de

lecture.

5) Tournez le contrepoids (4) de telle sorte que le

bras reste à l’horizontale et ne se déplace pas

vers le haut ou le bas (schéma 3).

Vi preghiamo di aprire completamente la pagina 3.

Così potete sempre vedere gli elementi di coman-

do e i collegamenti descritti.

1 Comandi e collegamenti

1.1 Comandi

1Interruttore ON/OFF

2Adattatore per dischi single

3Regolatore altezza del supporto braccio

4Contrappeso del braccio

5Supporto per pick-up di scorta

6Leva di bloccaggio per regolatore altezza

7Regolazione antiskating

8Lift per il braccio

9Leva di bloccaggio del braccio

10 Regolazione fine della velocità: solo per labora-

torio specializzato

11 Regolatore velocità

12 Visualizzazione a LED della regolazione a quar-

zo: si accende con velocità standard [regolatore

velocità (11) in posizione centrale]

13 Tasti per adattare il ritmo di due brani musicali

14 Tasto START/STOP

15 Tasto per velocità 33g/m

16 Visualizzazione velocità

17 Tasto per velocità 45g/m

18 Lampada stroboscopica

19 Anello stroboscopico

20 Illuminazione piatto

21 Interruttore illuminazione piatto

1.2 Collegamenti

22 Cavo cinch per l’uscita audio per amplificatore o

mixer

23 Telecomando Start/Stop

24 Collegamento rete 230V~/50Hz

2 Avvertenze di sicurezza

Questo apparecchio corrisponde alla direttiva CE

89/336/CEE sulla compatibilità elettromagnetica e

73/23/CEE per apparecchi a bassa tensione.

L’apparecchio funziona con tensione di rete di

230V~. Non intervenire mai al suo interno; la

manipolazione scorretta può provocare delle sca-

riche pericolose. Se l’apparecchio viene aperto,

cessa ogni diritto di garanzia.

Durante l’uso si devono osservare assolutamente i

seguenti punti:

●L’apparecchio è previsto solo per l’uso all’interno

di locali. Proteggerlo dall’umidità e dal calore

(temperatura d’impiego ammessa 0–40°C).

●Non mettere in funzione l’apparecchio e staccare

subito la spina rete se:

1. l’apparecchio o il cavo rete presentano dei dan-

ni visibili;

2. dopo una caduta o dopo eventi simili sussiste il

sospetto di un difetto;

3. l’apparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad una offi-

cina competente.

●Il cavo rete, se danneggiato, deve essere sostituito

solo dal costruttore o da un laboratorio autorizzato.

●Staccare il cavo rete afferrando la spina, senza tir-

are il cavo.

●Nel caso di uso improprio, di collegamento sba-

gliato, di impiego scorretto o di riparazione non a

regola d’arte dell’apparecchio non si assume nes-

suna responsabilità per eventuali danni.

●Se si desidera eliminare l’apparecchio definitiva-

mente, consegnarlo per lo smaltimento ad un’isti-

tuzione locale per il riciclaggio.

3 Montaggio e regolazioni base

Il piatto, il contrappeso per il braccio ed il coperchio

sono imballati singolarmente per evitare danni

durante il trasporto. Dopo aver disimballato i pezzi,

l’assemblaggio risulta molto facile. E opportuno con-

servare l’imballaggio per eventuali trasporti.

3.1 Montaggio del piatto

Infilare il piatto sull’asse del giradischi. Posare la

stuoia di gomma sul piatto.

3.2 Montaggio del contrappeso

1) Togliere il contrappeso (4) per il braccio dal suo

involucro di polistirolo.

2) Tener fermo il braccio con una mano ed infilare il

contrappeso sull’estremità posteriore del braccio

fino allo scatto.

3) Il contrappeso servirà poi a regolare con esattez-

za il peso della puntina sul disco.

3.3 Regolazione del contrappeso

1) Girare il pomello antiskating (7) in senso antiora-

rio e portarlo sullo “0”.

2) Sfilare la protezione della puntina verso il basso.

3) Portare la leva del lift del braccio (8) in posizione

anteriore.

4) Sbloccare il braccio spostando la levetta (9)

verso destra.Afferrare il braccio alla sua presa ed

avvicinarlo al piatto in modo che si possa muo-

vere liberamente in alto ed in basso.

Attenzione! Evitare qualsiasi contatto con la

puntina.

5) Girare il contrappeso (4) in modo tale che il brac-

cio rimanga fermo in posizione orizzontale,

senza muoversi né verso l’alto né verso il basso

(vedi fig. 3).

Se il braccio si muove verso l’alto, girare il con-

trappeso in senso antiorario.

Se il braccio si muove verso il basso, girare il

contrappeso in senso orario.

6) Riportare il braccio sul suo supporto e bloccarlo

con la levetta (9).

7) Sul contrappeso (4) si trova un anello nero gire-

vole graduato. La linea bianco sul braccio indica

inizialmente un qualsiasi valore. Posizionare l’a-

nello sullo “0” senza far girare il contrappeso

(vedi fig. 4). 7

Si le bras va vers le haut: tournez le contrepoids

en sens inverse horaire.

Si le bras va vers le bas: tournez le contrepoids

en sens horaire.

6) Remettez le bras sur son support, verrouillez-le

avec le levier (9).

7) Sur le contrepoids (4) se trouve un anneau noir,

rotatif, avec une échelle. Le repère blanc indique

une valeur de l’échelle. Sans tourner le contre-

poids, mettez l’anneau sur “0” (schéma 4).

8) Sur l’échelle, vous pouvez lire la force d’appui en

grammes. Pour le système livré, la force d’appui

nécessaire est de 2,5g; tournez le contrepoids

en sens inverse horaire jusqu’à “2,5” (schéma 5).

Ne tournez pas seulement l’anneau avec

l’échelle. Pour d’autres systèmes, réglez le con-

trepoids en fonction des caractéristiques techni-

ques spécifiées.

3.4 Réglage anti-skating

Lors de la lecture d’un disque, des forces s’appli-

quent sur la pointe de lecture. On peut les compen-

ser par le réglage anti-skating. Mettez le bouton (7)

de “0” sur la valeur égale à la force d’appui, c’est-à-

dire pour le système livré sur “2,5”. La flèche à côté

du bouton indique la valeur.

3.5 Réglage de la hauteur du support du bras

de lecture

Si une surface supplémentaire (par exemple, un dis-

que en feutre pour des effets Scratch) est posée sur

le plateau, la hauteur totale du plateau est modifiée:

vous devez adapter la hauteur du support du bras de

lecture: pour ce faire, tournez le levier d’arrêt (6) en

sens inverse horaire.Avec le réglage (3), haussez le

support (6mm au maximum). Fixez la hauteur en

tournant le levier d’arrêt (6) vers la position LOCK.

3.6 Montage du couvercle

Retirez les deux charnières des deux emballages en

polystyrène et placez-les sur le couvercle. Placez le

couvercle avec ses charnières sur la platine dis-

ques: vous pouvez retirer le couvercle en cas de

gêne lors, par exemple, d’une utilisation en disco-

thèque.

4 Branchements

Reliez le cordon RCA (22) aux prises pour platine

disques à système magnétique de l’amplificateur ou

de la table de mixage. Respectez les repères de

couleur des fiches mâles et femelles (rouge: canal

droit, blanc: canal gauche). Connectez le branche-

ment masse du cordon à la borne masse de l’ampli-

ficateur ou de la table de mixage; reliez ensuite le

cordon à une prise 230V~/50Hz.

5 Fonctionnement

5.1 Lecture de disques

1) Retirez le couvercle de protection de la pointe de

lecture vers le bas.

2) Enfoncez l’interrupteur Marche/Arrêt (1) pour

mettre la platine disques sous tension. L’affich-

age de la vitesse (16) et la lampe stroboscopique

(18) s’allument. Si besoin, allumez l’éclairage du

plateau (20) avec l’interrupteur (21).

3) Sélectionnez la vitesse:

33 tours/minute touche (15)

45 tours/minute touche (17)

L’affichage (16) indique la vitesse choisie.

4) Placez le disque, pour les 45 tours, utilisez l’ad-

aptateur (2).

5) Mettez le levier du bras (8) vers l’arrière. Ouvrez

le levier de verrouillage (9) vers la droite, saisis-

sez le bras par sa poignée, placez la pointe de

lecture au-dessus du début du disque.

6) Mettez le levier du bras (8) sur la position avant,

le bras s’abaisse lentement vers le disque.

7) Démarrez la lecture avec la touche START/

STOP (14). Pendant la lecture, le disque peut

être interrompu avec la touche START/STOP

(14) à n’importe quel endroit et être redémarré.

8) A la fin du disque, relevez le bras avec le levier

(8) et replacez-le manuellement sur le support.

Arrêtez la platine disques avec la touche START/

STOP (14).

9) Verrouillez le bras avec le levier (9); éteignez la

table avec l’interrupteur POWER (1). Remettez le

couvercle de protection en place pour protéger

l’appareil de la poussière.

5.2 Réglage de la vitesse

Si besoin, vous pouvez augmenter ou diminuer la

vitesse de la platine disques avec le réglage (11) de

10%. En position médiane, [réglage enclenché,

LED (12) allumée], la vitesse est précisément réglée

et peut être contrôlée sur l’anneau stroboscopique

(19) du plateau.

Lorsque le plateau tourne, regardez la partie de

l’anneau (19) éclairée par la lampe (18). (Si besoin,

réduisez l’éclairage ambiant.) En cas d’un réglage

exact de la vitesse, les repères visibles sur l’anneau

stroboscopique semblent fixes:

33tr/mn anneau supérieur

45tr/mn deuxième anneau

5.3 Adaptation du rythme entre deux mor-

ceaux de musique

Avec les touches +et

(13), il est possible d’adap-

ter le rythme d’un morceau de musique en cours de

lecture au rythme d’un morceau lu sur un autre

appareil.

1) Avec le réglage PITCH ADJ (11), adaptez la

vitesse du morceau de musique en cours de lec-

ture à la vitesse du second morceau.

2) Avec les touches +et

, faites coïncider les ryth-

mes des deux morceaux de musique avec préci-

sion: tant que vous maintenez la touche +ou la

touche

enfoncée, vous augmentez ou diminuez

la vitesse de 10% par rapport à la vitesse stan-

dard.

8) La scala indica il peso della puntina in grammi.

La puntina in dotazione richiede un peso di

2,5gr. Pertanto girare il contrappeso (non solo

l’anello graduato!) in senso antiorario sul “2,5”

(vedi fig. 5). Nello stesso modo si imposta il peso

per altre puntine a seconda delle relative indica-

zioni.

3.4 Regolazione antiskating

Durante la riproduzione di un disco, sulla puntina

agiscono delle forze che devono essere compen-

sate con il dispositivo antiskating. Girare il pomello

antiskating (7) dallo “0” su un valore pari a quello del

peso della puntina, nel nostro caso sul “2,5”. Il

valore si legge vicino alla freccia sul pomello.

3.5 Regolare l’altezza del supporto del braccio

Se sul piatto si mette per esempio un disco di feltro

o altro (per produrre l’effetto “scratch”), l’altezza

totale del piatto cambia. Allora è opportuno adattare

l’altezza del supporto del braccio. Per fare ciò girare

la leva di bloccaggio (6) in senso antiorario ed con il

regolatore (3) alzare il supporto del braccio (max.

6mm). Quindi bloccare di nuovo l’altezza del sup-

porto portando la leva (6) in posizione LOCK.

3.6 Montaggio del coperchio

Togliere le due cerniere dall’imballaggio e infilarle

sul coperchio. Quindi inserire il coperchio con le cer-

niere sul giradischi. Il coperchio può essere staccato

in qualsiasi momento se disturba (p.es. in disco-

teca).

4 Collegamento del giradischi

Inserire il cavo cinch (22) in dotazione nell’ingresso

giradischi magnetico di un amplificatore o di un

mixer, rispettando i colori delle prese e degli spinotti

(rosso = canale destro, bianco = canale sinistro).

Fissare la massa del cavo al rispettivo morsetto

dell’amplificatore o mixer. Collegare il cavo rete con

la presa di rete (230V~/50Hz).

5 Le funzioni del giradischi

5.1 Riproduzione di un disco

1) Sfilare la protezione della puntina verso il basso.

2) Accendere il giradischi azionando l’interruttore

on/off (1). Si accendono l’indicazione velocità

(16) e la lampada stroboscopica (18). Se neces-

sario accendere l’illuminazione del piatto (20)

con il pulsante (21).

3) Selezionare la velocità:

33g/m per dischi long play con il tasto (15)

45g/m per dischi single con il tasto (17).

La velocità impostata si legge nell’indicazione

(16).

4) Mettere il disco; nel caso di un disco single inse-

rire l’adattatore (2).

5) Portare la leva per il lift del braccio (8) in posi-

zione posteriore. Spostare la leva blocco braccio

(9) verso destra. Prendere il braccio dalla presa e

portare la puntina sopra l’inizio del disco.

6) Portare la leva per il lift del braccio (8) in posi-

zione anteriore. Il braccio si abbassa lentamente

sul disco.

7) Avviare il giradischi con il tasto START/STOP

(14). Durante la riproduzione, il disco può essere

fermato e riavviato in un qualsiasi punto medi-

ante il tasto START/STOP (14).

8) Alla fine del disco sollevare il braccio con il lift (8)

e riportarlo con la mano nella sua sede. Fermare

il piatto con il tasto START/STOP (14).

9) Dopo l’uso bloccare il braccio con la levetta (9) e

spegnere l’apparecchio con l’interruttore on/off

(1). Chiudere il coperchio per proteggere il giradi-

schi dalla polvere.

5.2 Regolazione della velocità

Se necessario, la velocità del giradischi può essere

aumentata o ridotta del 10% agendo sul regolatore

(11). In posizione centrale [arresto a scatto, il LED

(12) si accende], la velocità è esatta e può essere

controllata sull’anello stroboscopico (19).

Mentre il piatto gira, osservare la parte dell’anello

stroboscopico (19) che viene illuminata dalla lam-

pada stroboscopica (18) – eventualmente ridurre l’il-

luminazione ambiente. Se la velocità è impostata

con esattezza, le tacche sull’anello sembrano star

ferme:

a 33g/m sull’anello superiore,

a 45g/m sul secondo anello.

5.3 Adattare il ritmo fra due brani musicali

Con i tasti +e

(13) è possibile adattare il ritmo di

un brano musicale riprodotto in quel momento con il

ritmo di un brano riprodotto su un altro apparecchio.

1) Con il regolatore PITCH ADJ (11) adattare la

velocità del brano attuale a quella del secondo

brano.

2) Con i tasti +e

far sì che le battute dei due brani

coincidano esattamente. Premendo il tasto +o

la velocità aumento o si riduce del 10% rispetto

alla velocità standard.

N.B.: Il tasto PITCH BEND +è disattivato se con il

regolatore PITCH ADJ (11) è stata impostata una

velocità di +10%. Lo stesso vale per il tasto

con

una velocità di

10%.

5.4 Start/Stop telecomandato

Per il funzionamento in discoteca, la funzione

Start/Stop può essere telecomandata mediante un

commutatore separato, p.es. da un mixer con avvia-

mento fader. In questo caso, se sul mixer si apre il

regolatore per il giradischi, questo parte automatica-

mente e si ferma se viene chiuso il regolatore. Il

commutatore esterno (oppure il mixer) viene colle-

gato con un jack a 2 poli (3,5mm) alla presa

REMOTE START/STOP (23) – vedere fig. 6.

Conseil: La touche PITCH BEND +est inactive

pour une vitesse réglée avec le réglage PITCH ADJ

(11) de +10%; de même, la touche

est inactive

pour une vitesse de

10%.

5.4 Télécommande de la fonction

Marche/Arrêt

Pour une utilisation en discothèque, la fonction Mar-

che/Arrêt peut être démarrée à distance par un

interrupteur séparé, par exemple, via une table de

mixage dotée d’un démarrage électrique. Lorsque

sur la table de mixage, le réglage pour la platine dis-

ques est ouvert, la platine disques démarre automa-

tiquement ou s’arrête automatiquement lorsque le

réglage est fermé.

Reliez l’interrupteur ou la table de mixage via une

prise jack 3,5 2 pôles à la prise REMOTE START/

STOP (23) – voir schéma 6.

6 Accessoires

6.1 Système et pointe de lecture de rempla-

cement

Si besoin, vous pouvez remplacer facilement le

système ou la pointe de lecture. Vous trouverez ces

éléments dans le commerce.

Après le remplacement du système, vous devez

régler à nouveau la force d’appui et l’anti-skating

(voir chapitres 3.3 et 3.4).

6.2 Cellule de remplacement

Le support (5) permet de contenir une cellule de

remplacement complète avec un système de lecture

(disponible dans le commerce). Ainsi, si besoin,

vous disposez des accessoires de remplacement

immédiatement. Pour remplacer la cellule, dévissez

l’ancienne, mettez la neuve à la place. Pensez à

régler à nouveau la force d’appui et l’anti-skating

(voir chapitres 3.3 et 3.4).

7 Entretien

7.1 Nettoyage

Nettoyez le boîtier de la platine disques et le cou-

vercle avec un chiffon sec ou à peine humide. En

aucun cas, n’utilisez d’alcool, de produits chimiques

ou détergents! Pour dépoussiérer la pointe de lec-

ture et les disques, utilisez les produits de nettoyage

disponibles dans le commerce, par exemple la

brosse DC-100 de MONACOR.

7.2 Transport

Si vous souhaitez déplacer votre platine disques

(pour l’expédier par exemple), vérifiez que le pla-

teau et tous les éléments soient emballés dans leur

emballage d’origine et/ou soient assurés pour leur

transport. Tout dommage sur le boîtier ou l’appareil,

engendré par un plateau mal emballé (par exemple,

si le plateau n’a pas été auparavant retiré de l’axe et

correctement fixé), n’est pas couvert par la garantie,

les réparations en résultant peuvent donc faire l’ob-

jet d’une facturation.

Pour toute expédition, respectez les points sui-

vants:

1) Mettez le couvercle de protection sur la pointe de

lecture.

2) Fixez le bras de lecture à l’aide du levier de ver-

rouillage (9).

3) Dévissez le contrepoids (4) en le tournant en

sens horaire.

4) Retirez le plateau de l’axe, emballez-le séparé-

ment et évitez qu’il ne bouge.

5) Il est vivement recommandé d’utiliser l’emballage

d’origine.

8. Caractéristiques techniques

8.1 Bras de lecture

Longueur effective: . . . . . 230mm

Surplomb: . . . . . . . . . . . . 15,2mm

Erreurs voie

Sillon intérieur:. . . . . . . 2°32'

Sillon extérieur: . . . . . . 0°32'

Angle offset:. . . . . . . . . . . 22°

Friction verticale: . . . . . . . 7mg

8.2 Mécanisme

Plateau: . . . . . . . . . . . . . . aluminium fondu,

Ø 332mm, 740g

Vitesses: . . . . . . . . . . . . . 331/3tr/mn, 45tr/mn

Réglage précis vitesse: . . ±10%

Couple de démarrage:. . . 1,2kg/cm

Temps de montée:. . . . . . < 0,7s

Pleurage et scintillement: < 0,09%

Alimentation: . . . . . . . . . . 230V~/50Hz/24VA

Température de

fonctionnement:. . . . . . . . 0–40°C

Dimensions (L x H x P):. . 450 x 152 x 352mm

Poids:. . . . . . . . . . . . . . . . 10kg

D’après les données du constructeur.

Tout droit de modification réservé.

6 Accessori

6.1 Pick-up e puntina di scorta

Se necessario, il pick-up oppure la sola puntina pos-

sono essere sostituiti facilmente. I relativi ricambi si

trovano in commercio. Dopo la sostituzione del

sistema, reimpostare il peso della puntina e il dispo-

sitivo antiskating (vedere i paragrafi 3.3 e 3.4)

6.2 Supporto di scorta del pick-up

Il supporto (5) serve per inserire un pick-up com-

pleto di puntina (da comperare nei negozi specializ-

zati). In tal modo, per ogni evenienza è disponibile

una puntina di scorta. Il pick-up può essere sostituito

facilmente agendo sulle viti di fissaggio. Successi-

vamente reimpostare il peso della puntina e il dispo-

sitivo antiskating (vedere i paragrafi 3.3 e 3.4).

7 Manutenzione

7.1 Pulizia

Pulire il contenitore e il coperchio possibilmente con

uno straccio per la polvere, al massimo inumidito

(ma non bagnato!). Non usare alcol, prodotti chimici

o aggressivi. Per pulire la puntina e i dischi, sono

disponibili sistemi adeguati che si trovano in com-

mercio, p.es.:

Spazzola in fibra di carbonio per dischi DC-100 della

MONACOR.

7.2 Trasporto

In caso di spedizione del giradischi, usare per il

piatto e per gli altri gruppi l’imballaggio originale

oppure provvedere ad assicurarli per il trasporto. I

danni al contenitore o al giradischi, causati da un

piatto non correttamente fissato (p. es. senza averlo

tolto dall’asse e senza averlo bloccato ecc.) non

sono coperti dalla garanzia, ed i relativi costi

saranno messi in conto all’utente!

Per il trasporto tener presente quanto segue:

1) Mettere la protezione sulla puntina.

2) Bloccare il braccio con l’apposita leva (9).

3) Togliere il contrappeso dal braccio (4) girandolo

in senso orario.

4) Togliere il piatto dall’asse, imballarlo separata-

mente e far attenzione che non possa spostarsi.

5) La soluzione migliore è l’impiego dell’imballaggio

originale.

8 Dati tecnici

8.1 Braccio

Lunghezza effettiva:. . . . . 230mm

Sporgenza: . . . . . . . . . . . 15,2mm

Errori di tracking

solco interno:. . . . . . . . 2°32'

solco esterno: . . . . . . . 0°32'

Angolo offset:. . . . . . . . . . 22°

Frizione verticale: . . . . . . 7mg

8.2 Parte meccanica

Piatto: . . . . . . . . . . . . . . . pressofuso in alluminio,

Ø 332mm, 740gr.

Velocità:. . . . . . . . . . . . . . 331/3g/m, 45g/m

Regolazione fine velocità: ±10%

Coppia di avviamento:. . . 1,2kg/cm

Tempo regime:. . . . . . . . . < 0,7secondi

Wow and Flutter: . . . . . . . <0,09%

Alimentazione:. . . . . . . . . 230V~/50Hz/24VA

Temperatura d’impiego

ammessa: . . . . . . . . . . . . 0–40°C

Dimensioni (L x H x P): . . 450 x 152 x 352mm

Peso: . . . . . . . . . . . . . . . . 10kg

Dati forniti dal costruttore.

Con riserva di modifiche tecniche.

Vouw bladzijde 3 helemaal open, zodat u steeds

een overzicht hebt van de bedieningselementen

en de aansluitingen.

1 Bedieningselementen en

aansluitingen

1.1 Bedieningselementen

1POWER-schakelaar

2Adapter voor singles

3Hoogte-instelling van het toonarmlager

4Contragewicht voor de toonarm

5Uitsparing voor reservetoonkop

6Vergrendelingshendel voor de hoogte-instelling

7Antiskatinginstelling

8Toonarmlift

9Toonarmvergrendeling

10 Fijninstelling van de snelheid; enkel bedoeld

voor service in een werkplaats

11 Snelheidsregelaar

12 Indicatie-LED van de kwartssturing; licht op bij

de standaardsnelheid [snelheidsregelaar (11)

staat in de middelste stand]

13 Toetsen voor de beatsynchronisatie van twee

muziekfragmenten

14 START/STOP-toets

15 Toets voor de snelheid 33tpm

16 Snelheidsindicator

17 Toets voor de snelheid 45tpm

18 Stroboscooplamp

19 Stroboscoopring

20 Verlichting van de draaitafel

21 POWER-schakelaar voor de draaitafelverlichting

1.2 Aansluitingen

22 Cinch-kabel (uitgang) voor aansluiting op een

versterker of een mengpaneel

23 Aansluiting voor afstandsbediend starten en

stoppen

24 Netsnoer voor aansluiting op de netstroom

230V~/50Hz

2 Veiligheidsvoorschriften

Dit toestel is in overeenstemming met de EU-richtlijn

89/336/EEG voor elektromagnetische compatibili-

teit en 73/23/EEG voor toestellen op laagspanning.

De netspanning (230V~) van het toestel is le-

vensgevaarlijk. Open het toestel niet, want door

onzorgvuldige ingrepen loopt u het risico van een

elektrische schok. Bovendien vervalt elke garantie

bij het eigenhandig openen van het toestel.

Let eveneens op het volgende:

●Het toestel is enkel geschikt voor gebruik bin-

nenshuis. Vermijd uitzonderlijk warme plaatsen en

plaatsen met een hoge vochtigheid (toegestaan

omgevingstemperatuurbereik: 0–40°C).

●Schakel het toestel niet in resp. trek onmiddellijk

de stekker uit het stopcontact, wanneer:

1. het toestel of het netsnoer zichtbaar bescha-

digd zijn,

2. er een defect zou kunnen optreden nadat het

toestel bijvoorbeeld gevallen is,

3. het toestel slecht functioneert.

Het apparaat moet in elk geval hersteld worden

door een gekwalificeerd vakman.

●Een defect snoer mag enkel door de fabrikant of

door een gekwalificeerd persoon hersteld worden.

●Trek de stekker nooit met het snoer uit het stop-

contact.

●In geval van ongeoorloofd of verkeerd gebruik,

verkeerde aansluiting, foutieve bediening of van

herstelling door een niet-gekwalificeerd persoon

vervalt de garantie bij eventuele schade.

●Wanneer het toestel definitief uit bedrijf genomen

wordt, bezorg het dan voor verwerking aan een

plaatselijk recyclagebedrijf.

3 Montage en basisinstellingen

De draaitafel van de platenspeler, het contragewicht

voor de toonarm en de stofkap zijn afzonderlijk ver-

pakt zodat er tijdens het transport geen beschadi-

ging kan optreden. De montage van al deze onder-

delen is zeer eenvoudig. Het is nuttig de verpakking

te houden voor eventueel transport later.

3.1 De draaitafel monteren

Plaats de draaitafel op de as van de platenspeler.

Leg de meegeleverde rubberen mat op de draaita-

fel.

3.2 Het contragewicht voor de toonarm mon-

teren

1) Neem het contragewicht (4) van de toonarm uit

een van de styropor-verpakkingen aan de zijkant.

2) Neem met de ene hand de toonarm in het mid-

den vast. Schuif met de andere hand het contra-

gewicht over het einde van de toonarm tot het

vastklikt.

3) Nadien wordt met het tegengewicht de druk van

de naald op de plaat afgeregeld.

3.3 De naalddruk afregelen

1) Plaats eerst de antiskatingknop (7) naar links in

de stand “0”.

2) Neem de beschermkap van het element er langs

onder af.

3) Plaats de hendel van de toonarmlift (8) naar voor.

4) Schuif de toonarmvergrendeling (9) opzij naar

rechts. Neem de toonarm aan de greep vast en

positioneer hem voorzichtig net vóór de draaita-

fel, zodat hij vrij op en neer kan bewegen.

Opgelet! Vermijd elk contact tussen naald en

draaitafel.

5) Draai het contragewicht (4) nu zo dat de toonarm

in horizontale positie balanceert, en niet naar

boven of beneden beweegt (figuur 3).

Abrir el manual página 3 de manera a visualizar

los elementos y las conexiones.

1 Elementos y conexiones

1.1 Elementos

1Interruptor ON/OFF

2Adaptador para tocadiscos al estándar 45vueltas

3Ajuste para la altura del soporte del brazo de lec-

tura

4Contrapeso para el brazo de lectura

5Soporte para el sistema de recambio

6Palanca de detención para la regulación de la

altura

7Ajuste antiskating

8Levanto del brazo de lectura

9Palanca de bloqueo para el brazo de lectura

10 Ajuste preciso de la velocidad; únicamente de-

terminado por un técnico habilitado

11 Potenciómetro de ajuste de la velocidad

12 LED de visualización del control de cuarzo; se

enciende a la velocidad estándar [ajuste de velo-

cidad (11) encajado en posición media]

13 Teclas para adaptar el ritmo entre dos partes de

música

14 Tecla START/STOP

15 Selector para la velocidad 33vlt/mn

16 Visualización de la velocidad

17 Selector de la velocidad 45vlt/mn

18 Lámpara estroboscópica

19 Anillo estroboscópico

20 Luz del plato

21 Interruptor ON/OFF de la luz del plato

1.2 Conexiones

22 Cable RCA para la salida del sonido: conexión a

un amplificador o una mesa de mezcla

23 Conexión para un arranque eléctrico Start/Stop

24 Cable de red para la conexión a 230V~/50Hz.

2 Consejos de utilización

Este aparato responde a la norma 89/336/CEE re-

ferente a la compatibilidad electromagnética y a la

norma 73/23/CEE relativa a los aparatos de baja

tensión.

Está alimentado por una tensión de 230V~. No

tocar nunca el interior del aparato ya que en caso

de una mala manipulación podría sufrir una des-

carga eléctrica mortal. Igualmente, la abertura del

aparato anula cualquier tipo de garantía.

Respetar en todo caso los siguientes puntos:

●Este aparato está concebido solamente para una

utilización en interiores. Protegerlo de la humedad

y del calor (temperatura de utilización autorizada

0–40°C).

●No conectarlo y desconectarlo de inmediato de la

red ya que:

1. el aparato o el cable de red presenta desper-

fectos.

2. después de una caída o accidente parecido el

equipo pueda estar dañado,

3. aparecen disfunciones.

Llamar a un técnico especialista para efectuar las

reparaciones.

●El cable de alimentación sólo puede cambiarse

por el fabricante o por personal autorizado.

●No desconectar el aparato tirando del cable de

conexión.

●Declinamos cualquier responsabilidad en caso de

daños si el aparato se utiliza por cualquier otro fin

que no sea el adecuado, no está conectado o uti-

lizado correctamente o no está reparado por un

técnico cualificado.

●Una vez el aparato es retirado definitivamente del

circuito de distribución, debe depositarse en una

fábrica de reciclaje adaptada.

3 Montaje y ajustes de base

El plato giratorio, el contrapeso para el brazo de lec-

tura y la tapa de protección están entregados dentro

un embalaje individual de manera a evitar todo tipo

de daños sobre el tocadiscos durante el transporte.

Cuando se ha recogido todos los elementos, está

recomendado de conservar los embalajes para todo

transporte ulterior. Todos los elementos pueden

estar montados fácilmente.

3.1 Montaje del plato giratorio

Poner el plato sobre el eje del tocadiscos y el paño

de caoutchouc entregado sobre el plato.

3.2 Montaje del contrapeso sobre el brazo de

lectura

1) Quitar el contrapeso (4) de una de las dos partes

lateralles del embalaje en poliestireno.

2) Mantener de una mano el brazo de lectura en el

medio; con la otra mano, poner el contrapeso a la

extremidad del brazo de lectura, hasta que se

encaja.

3) Con el contrapeso, ajustar con precisión la pre-

sión con cual la aguja pesa sobre el disco.

3.3 Ajuste de la presión de la aguja

1) Girar el botón rotativo de antiskating (7) en el

sentido contrario de las agujas de un reloj en

dirección de “0”.

2) Tirar la tapa de protección de la aguja abajo.

3) Poner el levanto para el brazo de lectura (8) en la

posición delante.

4) Abrir la palanca de bloqueo para el brazo de lec-

tura (9) a la derecha. Coger el brazo de lectura

con su asa, dirigirla con precaución hasta breve-

mente antes el principio del plato de tal manera

que se puede desplazar libremente arriba y

abajo.

Atención: No hacer tocar la aguja en ninguna

parte.

Indien de toonarm naar boven beweegt, draait u

het contragewicht naar links.

Indien de toonarm naar onder beweegt, draait u

het contragewicht naar rechts.

6) Plaats de toonarm terug in de houder en zet hem

vast met de toonarmvergrendeling (9).

7) Op het contragewicht (4) bevindt zich een draai-

bare, zwarte ring met schaalverdeling. De witte

markering op de toonarm wijst een bepaalde

waarde op de schaal aan. Zonder dat het contra-

gewicht meedraait, wordt de ring ingesteld op de

stand “0” (figuur 4).

8) Op de schaal wordt de naalddruk in gram uitge-

drukt. Voor de meegeleverde naald is een naald-

druk van 2,5g vereist. Draai het contragewicht

(niet enkel de ring met de schaal) hiervoor naar

links tot aan de markering “2,5” (figuur 5). Stel

voor andere naalden de naalddruk in conform de

technische gegevens.

3.4 De antiskating afregelen

Bij het afspelen van een plaat worden er krachten op

de naald uitgeoefend die gecompenseerd worden

door het antiskatingsysteem. Draai hiervoor de

antiskatingknop (7) van “0” tot in de stand waarvan

de waarde overeenkomt met de naalddruk, d.w.z. in

de stand “2,5” voor de meegeleverde naald. De

waarde kunt u naast de pijl op de draaiknop aflezen.

3.5 De hoogte van het toonarmlager instellen

Indien een bijkomende laag (bv. slipmat om te

“scratchen”) op de draaitafel gelegd wordt, veran-

dert de totale hoogte van de draaitafel. In dit geval

kan de hoogte van het toonarmlager aangepast wor-

den. Draai de vergrendelingshendel (6) hiervoor

naar links. Breng het toonarmlager met de hoogte-

instelling (3) verhoudingsgewijs omhoog (max.

6mm). Draai de vergrendelingshendel (6) vervol-

gens in de stand LOCK om de hoogte van het toon-

armlager vast te zetten.

3.6 De stofkap monteren

Neem de twee scharnieren van de stofkap uit de sty-

ropor-verpakking en monteer ze op de stofkap.

Plaats de stofkap met de scharnieren op de platen-

speler. U kunt de stofkap op elk moment weer ver-

wijderen, indien ze hindert bij het gebruik (bv. bij

gebruik in een discotheek).

4 De platenspeler aansluiten

Verbind de cinch-aansluitingskabel (22) met de

jacks van de versterker of het mengpaneel voor een

platenspeler op magnetisch systeem. Let hierbij op

de kleurmarkeringen van de jacks en stekkers (rood

= rechter kanaal, wit = linker kanaal). Bevestig de

massaverbinding van de kabel met de massaklem

van de versterker of het mengpaneel. Plug de net-

stekker in een stopcontact (230V~/50Hz).

5 Werking

5.1 Ingebruikneming

1) Neem de beschermkap van het element er langs

onder af.

2) Druk op de POWER-schakelaar (1) om de pla-

tenspeler in te schakelen. De snelheidsindicator

(16) en de stroboscooplamp (18) lichten op.

Schakel eventueel de draaitafelverlichting (20) in

met de drukschakelaar (21).

3) Selecteer de snelheid:

33tpm voor langspeelplaten met de toets (15),

45tpm voor singels met de toets (17).

De ingestelde snelheid wordt aangeduid door de

snelheidsindicator (16).

4) Leg een plaat op de draaitafel. Vergeet niet de

adapter (2) te gebruiken voor het afspelen van

singels.

5) Plaats de hendel van de toonarmlift (8) naar ach-

ter. Schuif de toonarmvergrendeling (9) opzij naar

rechts. Neem de toonarm aan de greep vast en

positioneer de naald boven het begin van de plaat.

6) Plaats de hendel van de toonarmlift (8) naar voor.

De toonarm zakt langzaam tot op de plaat.

7) Start de plaat met de START/STOP-toets (14).

Het afspelen kan met behulp van de START/

STOP-toets (14) steeds onderbroken en opnieuw

gestart worden.

8) Breng de toonarm op het einde van de plaat met

de toonarmlift (8) omhoog en plaats de arm met

de hand terug op de houder. Druk op de START/

STOP-toets (14) om de draaitafel te stoppen.

9) Beveilig de toonarm met de toonarmvergrende-

ling (9) na gebruik van de platenspeler, en scha-

kel het toestel uit met de POWER-schakelaar (1).

Sluit de stofkap.

5.2 De snelheid fijnregelen

Desgewenst kunt u de snelheid van de platenspeler

met de schuifregelaar (11) met 10% verhogen of

verlagen. In de middelste stand [u voelt een lichte

klik, indicatie-LED (12) licht op] is de snelheid nauw-

keurig afgeregeld. De snelheid kan op de strobos-

coopring (19) van de draaitafel gecontroleerd wor-

den.

Concentreer u bij een draaiende draaitafel op het

deel van de stroboscoopring (19) dat door de stro-

boscooplamp (18) verlicht wordt. (Dim eventueel de

kamerverlichting.) Bij een exact afgeregelde snel-

heid blijven de markeringen op de stroboscoopring

schijnbaar stilstaan:

bij 33 tpm op de bovenste ring,

bij 45 tpm op de tweede ring.

5.3 Het ritme van twee muziekfragmenten op

elkaar afstemmen

Met de toetsen +en

(13) kunt u het ritme van een

geselecteerde track afstemmen op dat van een

track in een ander toestel.

1) Pas met de regelaar PITCH ADJ. (11) de snel-

heid van het huidige muziekfragment aan de

snelheid van het tweede muziekfragment aan.

5) Girar el contrapeso (4) de tal manera que el

brazo de lectura se queda a la horizontal y no se

mueve arriba o abajo (esquema 3).

Si el brazo de lectura se va arriba: girar el con-

trapeso en el sentido contrario de las agujas de

un reloj.

Si el brazo de lectura se va abajo: girar el contra-

peso en el sentido de las agujas de un reloj.

6) Reponer el brazo de lectura sobre su soporte,

bloquearlo con la palanca de bloqueo (9).

7) Sobre el contrapeso (4) se encuentra un anillo

negro, rotativo, con una escala. La marca blanca

indica un valor de la escala. Sin girar el contra-

peso, poner únicamente el anillo sobre “0”

(esquema 4).

8) Sobre la escala, se puede leer la presión de la

aguja en gramos. Para la cápsula de aguja en-

tregado, la presión es de 2,5g; girar el contrapeso

(¡no sólo el anillo con la escala!) en el sentido

contrario de las agujas de un reloj hasta “2,5”

(esquema 5); para otras cápsulas, ajustar el con-

trapeso en función de las características técnicas

especificadas.

3.4 Ajuste del antiskating

Cuando se lee un disco, fuerzas se aplican sobre la

aguja que se compensan por el ajuste antiskating.

Poner el botón rotativo antiskating (7) de “0” sobre el

valor igual a la presión de la aguja, es decir por el

sistema entregado sobre “2,5”. La flecha a lado del

botón indica el valor.

3.5 Ajuste de la altura del soporte de brazo

de lectura

Si una placa suplementaria (es decir de fieltro para

efectos “Scratch”) está puesta sobre el plato, la

altura total del plato está modificada: se puede

adaptar la altura del soporte de brazo de lectura:

para eso, girar la palanca de detención (6) en el

sentido contrario de las agujas de un reloj. Con el

ajuste (3), aumentar la altura del soporte de brazo

de lectura (6mm al máximo). Refijar la altura del

soporte de brazo de lectura girando la palanca de

detención (6) en la posición LOCK.

3.6 Montaje de la tapa

Quitar las dos bisagras para la tapa de las dos par-

tes del embalaje poliestireno y ponerlas sobre la

tapa. Poner la tapa con las bisagras sobre el toca-

discos: se puede quitar la tapa en todo momento

cuando molesta, por ejemplo, en discoteca.

4 Conexiones

Conectar el cable RCA (22) a las tomas para toca-

discos con sistema magnético del amplificador o de

la mesa de mezcla. Respetar las marcas de color de

las tomas machos y hembras (rojo: canal derecho,

blanco: canal izquierdo). Conectar la conexión

masa del cable a la borne masa del amplificador o

de la mesa; conectar después el cable a la toma de

red 230V~/50Hz.

5 Funcionamiento

5.1 Lectura de discos

1) Bajar la tapa de protección de la aguja.

2) Apretar el interruptor ON/OFF (1). La visualiza-

ción de la velocidad (16) y la lámpara estro-

boscópica (18) se encienden. Si necesario,

encender la luz del plato (20) con el interruptor

(21).

3) Seleccionar la velocidad:

33 vueltas/minuto tecla (15) disco de larga dura-

ción

45 vueltas/minuto tecla (17) disco de corta dura-

ción

La visualización (16) indica la velocidad ajus-

tada.

4) Poner el disco, para los 45 vueltas, utilizar tam-

bién el adaptador (2)

5) Poner la palanca para el levanto del brazo de lec-

tura (8) por detrás. Abrir la palanca de bloqueo

(9) para el brazo de lectura a la derecha, coger el

brazo de lectura con la asa, poner la aguja sobre

el comienzo del disco.

6) Poner la palanca para el levanto del brazo de lec-

tura (8) en la posición delantera, el brazo de lec-

tura va lentamente sobre el disco.

7) Arrancar la lectura con la tecla START/STOP

(14). Durante la lectura, el disco puede estar

parado con la tecla START/STOP (14) o reempe-

zado en cualquier sitio.

8) Al final del disco, levantar el brazo de lectura con

el levanto (8) y reponerlo manualmente en su

soporte. Parar el plato con la tecla START/STOP

(14).

9) Después el uso del tocadiscos, bloquear el brazo

de lectura con la palanca de bloqueo (9); apagar

la mesa con el interruptor POWER (1). Poner la

tapa de protección en sitio para proteger el apa-

rato del polvo.

5.2 Ajuste de la velocidad

Si necesario, se puede aumentar o disminuir la velo-

cidad del tocadiscos con el potenciómetro des-

lizante (11) de 10%. En posición media, [potenció-

metro se encaja, LED (12) encendido], la velocidad

está ajustada precisamente y puede estar contro-

lada sobre el anillo estroboscópico del plato (19).

Cuando el plato gira, mirar la parte del anillo es-

troboscópico (19) encendida por la lámpara estro-

boscópica (18). (Si necesario, reducir la iluminación

de la habitación.) Para un ajuste exacto de la veloci-

dad, las marcas sobre el anillo estroboscópico

parecen fijas;

33vlt/mn anillo superior

45vlt/mn anillo segundo

2) Gebruik de toetsen +en

om de beats van beide

muziekfragmenten gelijk te laten lopen: zolang

de toets +of

ingedrukt gehouden wordt, wordt

de track 10% sneller resp. trager afgespeeld ten

opzichte van de standaardsnelheid.

Opmerking: De toets PITCH BEND +functioneert

niet bij een met de regelaar PITCH ADJ. (11) inge-

stelde snelheid van +10%, en de toets

werkt niet

bij een snelheid van

10%.

5.4 Afstandsbediend starten en stoppen

Voor het gebruik in een discotheek kan de start/

stop-functie via een afzonderlijke schakelaar op af-

stand bediend worden, bijvoorbeeld via de zoge-

naamde faderstart van een mengpaneel. Wanneer

op het mengpaneel de schuifregelaar van de platen-

speler open en vervolgens weer dicht geschoven

wordt, dan zal de platenspeler automatisch starten

resp. stoppen. Sluit de schakelaar resp. het meng-

paneel via een 2-polige jack (3,5mm) aan op de

jack-ingang REMOTE START/STOP (23) – zie ook

figuur 6.

6 Toebehoren

6.1 Reserve-element en -naald

Indien nodig kan het element of de naald makkelijk

vervangen worden. In de vakhandel vindt u de

nodige onderdelen. Na vervanging van het element

moeten naalddruk en antiskating opnieuw afgere-

geld worden (zie hoofdstuk 3.3 en 3.4).

6.2 Reservetoonkop

Een complete reservetoonkop met naald (verkrijg-

baar in de vakhandel) kan in de houder (5) aange-

bracht worden, zodat u indien nodig steeds over een

vervangstuk beschikt. De toonkop kan snel gemon-

teerd worden door de huidige toonkop eraf te

schroeven en de nieuwe te monteren. Vervolgens

moeten naalddruk en antiskating opnieuw afgere-

geld worden (zie hoofdstuk 3.3 en 3.4).

7 Onderhoud

7.1 Reiniging

U maakt de behuizing van de platenspeler en de

stofkap het best schoon met enkel een stofdoek of

een bevochtigde doek (niet druipnat!). Gebruik geen

alcohol, chemicaliën of agressieve detergenten! Om

het stof van de naald en de platen te verwijderen,

zijn geschikte toebehoren verkrijgbaar in de vakhan-

del, bv.:

de platenreiniger met koolstofvezels DC-100 van

MONACOR

7.2 Transport

Indien u de platenspeler wenst te verzenden, zorg er

dan voor dat de draaitafel en alle andere compo-

nenten van het toestel in de originele verpakking

en/of speciale transportverpakking verzonden wor-

den. Bij beschadiging van behuizing of toestel als

gevolg van ontoereikende verpakking (bv. draaitafel

werd niet van de as genomen en niet verpakt) ver-

valt elke garantie en zijn de kosten ten laste van de

verzender!

Let er bij verzending in ieder geval op dat:

1) de beschermkap van de naald gemonteerd is.

2) de toonarm met de toonarmvergrendeling (9)

vastgezet is.

3) het contragewicht van de toonarm (4) afgenomen

is (naar rechts draaien).

4) de draaitafel van de as genomen en afzonderlijk

verpakt is, en niet kan wegglijden.

5) Het gebruik van de originele verpakking is aan-

bevolen.

8 Technische gegevens

8.1 Toonarm

Effectieve lengte:. . . . . . . 230mm

Overhang: . . . . . . . . . . . . 15,2mm

Tracking-fout

binnenste groef:. . . . . . 2°32'

buitenste groef: . . . . . . 0°32'

Verticale aftasthoek: . . . . 22°

Verticale wrijving:. . . . . . . 7mg

8.2 Mechanisme

Draaitafel: . . . . . . . . . . . . gietaluminium,

Ø 332mm, 740g

Snelheden: . . . . . . . . . . . 331/3tpm, 45tpm

Snelheids-fijnregeling: . . . ±10%

Startmoment:. . . . . . . . . . 1,2kg/cm

Starttijd: . . . . . . . . . . . . . . < 0,7seconden

Wow en flutter:. . . . . . . . . < 0,09%

Voedingsspanning: . . . . . 230V~/50Hz/24VA

Toegelaten omgevings-

temperatuurbereik: . . . . . 0–40°C

Afmetingen (B x H x D):. . 450 x 152 x 352mm

Gewicht:. . . . . . . . . . . . . . 10kg

Opgemaakt volgens de gegevens van de fabrikant.

Deze behoudt zich het recht voor de technische

gegevens te veranderen.

5.3 Adaptación del ritmo entre dos partes de

música

Con las teclas +y

(13), es posible adaptar el ritmo

de una parte en curso de lectura al ritmo de otra

parte de música leída sobre otro aparato.

1) Con el potenciómetro PITCH ADJ. (11), adaptar

la velocidad de la parte de música en curso de

lectura a la velocidad de la segunda parte.

2) Con las teclas +y

, hacer coincidir los ritmos de

las dos partes con precisión: mientras se man-

tiene la tecla +o la tecla

apretada, se aumenta

o disminuye la velocidad de 10% comparada a la

velocidad estándar.

Consejo: La tecla PITCH BEND +está inactiva

para una velocidad ajustada con el ajuste PITCH

ADJ. (11) de +10%; mismo, la tecla

está inactiva

para una velocidad de

10%.

5.4 Arranque eléctrico de la función

Start/Stop

Para una utilización en discoteca, la función Start/

Stop puede estar arrancada a distancia por un inter-

ruptor separado, por ejemplo, vía una mesa de mez-

cla dotada de un arranque eléctrico. Cuando sobre la

mesa de mezcla, el ajuste del tocadiscos está

abierto, el tocadiscos arranque automáticamente. Se

para automáticamente cuando el ajuste está cerrado.

Conectar el interruptor o la mesa de mezcla vía una

toma jack 3,5mm, 2 polos, a la toma REMOTE

START/STOP (23) – ver también esquema 6.

6 Accesorios

6.1 Cápsula y aguja de recambio

Si necesario, se puede cambiar fácilmente la cáp-

sula o la aguja. Se encuentra estos elementos en el

mercado especial. Después el cambio de la cáp-

sula, se tiene que ajustar de nuevo la presión de la

aguja y el antiskating (ver cap. 3.3 y 3.4).

6.2 Sistema de recambio

El soporte (5) permite contener un sistema de

recambio completo con aguja (disponible en el mer-

cado especial). Así, si necesario, se dispone de los

accesorios de recambio inmediatamente. Para cam-

biar el sistema, destornillar el antiguo, poner el

nuevo en su sitio. Pensar a ajustar de nuevo el

antiskating y la presión de la aguja (ver cap. 3.3 y

3.4).

7 Mantenimiento

7.1 Limpieza

Limpiar la caja del tocadiscos y la tapa solamente

con un trapo seco o muy poco humillo (¡no empa-

pado!). ¡En ningún caso, no utilizar alcohol, produc-

tos químicos o detergentes fuertes! Para limpiar la

aguja y los discos utilizar los productos de limpieza

disponibles en el mercado especial, por ejemplo:

Escobilla en fibra de carbono, MONACOR DC-100.

7.2 Transporte

Es aconsejado transportar el tocadiscos y todos los

otros elementos solamente dentro su embalaje de

origen y/o segurarlos especialmente para el trans-

porte. Los daños de la caja y de los elementos pro-

vocados por un mal embalaje del plato se quedan

fuera de garantía (por ejemplo, si el plato giratorio

no está quitado del eje y no está fijado y embalado

separadamente o cosa parecida) y deben pagados.

Es imperativo respetar los puntos siguientes:

1) Poner la tapa de protección para la aguja.

2) Fijar el brazo de lectura con la palanca de blo-

queo (9).

3) Destornillar el contrapeso del brazo de lectura (4)

girando a la derecha.

4) Quitar el plato del eje, embalarlo separadamente

y fijarlo contra desplazamiento.

5) La utilización del embalaje de origen es el mejor.

8 Características técnicas

8.1 Brazo de lectura

Tamaño efectivo: . . . . . . . 230mm

Desplomo: . . . . . . . . . . . . 15,2mm

Error

Ranura interior: . . . . . . 2°32'

Ranura exterior:. . . . . . 0°32'

Angulo offset:. . . . . . . . . . 22°

Fricción vertical:. . . . . . . . 7mg

8.2 Mecanismo

Plato: . . . . . . . . . . . . . . . . alu, Ø 332mm, 740g

Velocidades: . . . . . . . . . . 331/3vlt/mn, 45vlt/mn

Ajuste velocidad: . . . . . . . ±10%

Momento de torsión

de arranque: . . . . . . . . . . 1,2kg/cm

Tiempo de subida:. . . . . . < 0,7s

Lloro y centelleo: . . . . . . . < 0,09%

Alimentación:. . . . . . . . . . 230V~/50Hz/24VA

Temperatura de

utilización admisible: . . . . 0–40°C

Dimensiones (L x A x P): . 450 x 152 x 352mm

Peso: . . . . . . . . . . . . . . . . 10kg

Datos constructor.

Sujeto al cambio.

Fold venligst side 3 ud, idet de beskrevne funk-

tionsknapper og forbindelser ses her.

1 Betjeningselementer

1.1 Funktionsknapper

1Tænd/Sluk knap

2Adapter til 45omdr. plader

3Højdejustering for tonearmsbasen

4Kontravægt til tonearm

5Holder til reserve pickup enhed

6Låsegreb til højdejustering

7Antiskating justering

8Greb til tonearmsløft

9Låsegreb til tonearmsløft

10 Finjustering af pitch-kontrol (kun til brug ved ser-

vice af autoriseret tekniker)

11 Pitch-kontrol

12 Kontrollampe til kvartsstyring – tænder kun ved

normal hastighed [pitch-kontrol (11) låst i midter-

stilling]

13 Knap til pitch-bending af 2 musikstykker

14 Start/Stop knap

15 Knap til 33 omdr. plader

16 Omdrejningsindikator

17 Knap til 45 omdr. plader

18 Stroboskoplampe

19 Stroboskopring

20 Pick-up belysning

21 On/Off knap til Pick-up belysning

1.2 Forbindelser

22 Kabel med phonostik (signaludgang) til forstær-

ker eller mixerpult

23 Forbindelse til start/stop fjernbetjening

24 Netledning 230V~/50Hz

2 Vigtige sikkerhedsoplysninger

Dette udstyr overholder EU-direktivet vedrørende

elektromagnetisk kompatibilitet 89/336/EØF og

lavspændingsdirektivet 73/23/EØF.

Enheden benytter livsfarlig netspænding (230V~).

For at undgå fare for elektrisk stød må man ikke

åbne kabinettet. Overlad servicering til autoriseret

personel. Desuden bortfalder enhver reklama-

tionsret, hvis enheden har været åbnet.

Ved brug af enheden skal man altid være opmærk-

som på følgende:

●Enheden er kun beregnet til indendørs brug. Bes-

kyt enheden mod fugt og varme (tilladt temperatu-

rområde under drift 0–40°C)

●Tag ikke enheden i brug og afbryd straks net-

spændingen ved at tage stikket ud af stikkontak-

ten i følgende tilfælde:

1. hvis der er synlig skade på enheden eller net-

kablet

2. hvis der kan være opstået skade, efter at enhe-

den er tabt eller lignende

3. hvis der forekommer fejlfunktion.

Enheden må under ingen omstændigheder repa-

reres af uautoriseret personel.

●Et beskadiget netkabel må kun repareres af pro-

ducenten eller autoriseret personel.

●Tag aldrig stikket ud af stikkontakten ved at

trække i kablet, tag fat i stikket.

●Hvis enheden benyttes til andre formål, end den

oprindeligt er beregnet til, hvis den ikke betjenes

korrekt, eller hvis den repareres af uautoriseret

personel, omfattes eventuelle skader ikke af

garantien.

●Hvis apparatet skal tages ud af drift for bestandigt,

skal det bringes til en lokal genbrugsstation for

bortskaffelse.

3 Montering og grundindstillinger

Pladetallerken, tonearmskontravægt og støvlåg er

pakket separat for at undgå beskadigelse under

transport. Alle dele monteres let. Originalemballa-

gen bør gemmes til evt. senere brug.

3.1 Montering af pladetallerken

1) Placer tallerkenen på centertappen.

2) Læg den medfølgende gummimåtte på tallerke-

nen.

3.2 Montering af tonearmens kontravægt

1) Tag kontravægten (4) ud af pakningen.

2) Hold midt på tonearmen med den ene hånd. Sæt

kontravægten fast for enden af tonearmen med

den anden hånd.

3) Nåletrykket på pladen justeres bagefter med kon-

travægten.

3.3 Justering af nåletryk

1) Drej først antiskatingknappen (7) med uret til

0-stilling.

2) Fjern nålebeskyttelsesdækslet ved at trække det

nedad.

3) Sæt tonearmens løftegreb (8) i forreste stilling.

4) Drej tonearmens låsegreb (9) mod højre. Hold

tonearmen forsigtigt i håndgrebet tæt ved plade-

tallerkenen således, at armen kan bevæges op

og ned.

Bemærk! Nålen må ikke røre nogen overflade.

5) Drej kontravægten (4) således at tonearmen bli-

ver i vandret stilling og hverken svinger op eller

ned (fig. 3).

Hvis tonearmen svinger opad: Drej kontravægten

mod uret.

Hvis tonearmen svinger nedad: Drej kontravæg-

ten med uret.

6) Læg tonearmen tilbage i holderen og lås den med

låsegrebet (9).

Ha sidan 3 uppslagen för att åskådliggöra hän-

visningarna i texten.

1 Funktioner och anslutningar

1.1 Anslutningar

1Strömbrytare

2Adapter för singelskivor

3Höjdinställning för tonarmsstödet

4Motvikt för tonarmen

5Hållare för reservskal

6Låsskruv för höjdinställning

7Antiskating

8Tonarmslyft

9Tonarmslås

10 Finjustering av hastigheten; endast för inställ-

ning på verkstad.

11 Tonhöjdsinställning

12 Lysdiod för kvartsstyrningen, lyser endast vid

standardhastigheten [tonhöjdsinställningen (11)

låser i mittläget]

13 Knappar för tonhöjdsinställning av 2 spår

14 START/STOP knapp

15 Knappar för 33varv

16 Hastighetsindikering

17 Knappar för 45varv

18 Stroboskoplampa

19 Stroboskopring

20 Skivbelysning

21 Strömbrytare för skivbelysningen

1.2 Anslutningar

22 Kabel med phonokontakter för anslutning till för-

stärkare eller mixer

23 Anslutning för fjärrstart/stopp

24 Elsladd för anslutning till 230V~/50Hz

2 Säkerhetsföreskrifter

Enheten uppfyller EG-direktiv 89/336/EWG av-

seende elektromagnetiska störfält samt EG-direktiv

73/23/EWG avseende lågspänningsapplikationer.

Enheten använder hög spänning (230V~). Över-

låt all service till auktoriserad verkstad. Ovarsam

hantering kan ge elskador vilket inte omfattas av

garantin för enheten.

Ge även akt på följande:

●Enheten är endast avsedd för inomhusbruk. En-

heten skall skyddas mot hög värme och hög luft-

fuktighet (arbetstemperatur 0–40°C).

●Använd inte enheten och tag omedelbart ut kon-

takten ur elurtaget om något av följande fel upp-

står.

1. Enheten eller elsladden har synliga skador.

2. Enheten är skadad av fal ed.

3. Enheten har andra felfunktioner.

Enheten skall alltid repareras på verkstad.

●En skadad elsladd skall bytas på verkstad.

●Drag aldrig ut kontakten genom att dra i sladden

utan ta tag i kontaktkroppen.

●Om enheten skall kasseras bör den lämnas till

återvinning.

●Om enheten används på annat sätt än som avses,

upphör alla garantier att gälla. Detsamma gäller om

egna eller oauktoriserade ingrepp görs i enheten.

3 Installation och grundläggande

inställningar

Skivtallriken, motvikten och locket är förpackade

sparat för att förhindra skador under transport. Efter

uppackning kan alla delar lätt sättas ihop. Förpack-

ningsmaterialet bör sparas för ev. transport vid sen-

are tillfälle (verkstad ed.).

3.1 Montering av skivtallriken

Placera tallriken på axeln och lägg gummimattan på

tallriken.

3.2 Montering av motvikten på tonarmen

1) Tag ut motvikten (4) ur förpackningen.

2) Hål i tonarmen med en hand och för in vikten

över kortändan på tonarmen med viktmarkerin-

gen inåt tills den låser fast.

3) Ställ in nåltrycket genom att vrida motvikten.

3.3 Inställning av nåltrycket

1) Vrid antiskating ratten till “0”.

2) Tag bort skyddet för nålen.

3) Placera lyften (8) för tonarmen i främre position.

4) Öppna tonarmslåset (9). Drag till baks tonarms-

lyften så att tonarmen sjunker, men stoppa den

innan den tar i tallriken.

OBS! Nålen får inte ta i någonting.

5) Vrid motvikten (4) så att tonarmen svävar fritt och

vågrätt (fig. 3)

Om tonarmen rör sig uppåt skall motvikten vridas

inåt och om tonarmen rör sig nedåt skall motvik-

ten vridas utåt.

6) Lägg tillbaks tonarmen i stödet och lås fast den

med låset (9).

7) Motvikten (4) är försedd med en vridbar ring med

viktangivelser. Den vita randen på tonarmen

visar punkten för avläsning av den inställda vik-

ten. Vrid den lösa ringen till “0” utan att vrida vik-

ten (fig. 4).

8) Skalan visar nåltrycket i gram. 2,5grams nåltryck

behövs för att pickupen skall spåra riktigt. Vrid

vikten, inkl. ringen tills den visar 2,5gram (fig. 5).

För andra pickuper gäller att vikten skall justeras

efter anvisningar som medföljer resp. pickup.

3.4 Antiskatinginställning

Vid avspelning av en skiva skapas krafter som drar

tonarmen inåt i spåret. Dessa kompenseras med

antiskatinginställningen. Vrid antiskatingratten (7)

från noll till samma värde som det inställda nål-

trycket. Korrekt inställd skall tonarmen gå något till-

baks då den lyfts ur spåret med tonarmslyften. 13

7) På kontravægten (4) er der en sort drejeskive

med en skala. Det hvide mærke på tonearmen

peger på et tilfældigt sted på skalaen. Uden at

dreje kontravægten flyttes ringen til 0-stilling

(fig. 4).

8) Nåletrykket er på skalaen angivet i gram. Den til-

hørende pickup-enhed kræver et nåletryk på

2,5g. Drej derfor modvægten sammen med ska-

laringen mod uret til 2,5-stillingen (fig.5). Andre

pickup-enheders nåletryk justeres i henhold til

medfølgende specifikationer.

3.4 Antiskating justering

De kræfter, der påvirker nålen under afspilning,

kompenseres med antiskating faciliteten. Antiska-

ting knappen (7) indstilles fra nulstilling til det tal, der

svarer til det indstillede nåletryk, i dette tilfælde

“2,5”. Værdien kan aflæses ved pilen under knap-

pen.

3.5 Højdejustering af tonearmsbasen

Hvis der er placeret et ekstra underlag (f.eks. en filt

plade til “scratching”) på tallerkenen, er den totale

højde på tallerkenen ændret. Herved kan tonearms-

basen tilpasses. For at gøre dette skal låsegrebet

(6) drejes mod uret. Ved hjælp af højdejusteringen

løftes tonearmsbasen tilsvarende (max. 6mm).

Derefter låses højden på tonearmsbasen ved at

dreje låsegrebet (6) i position LOCK.

3.6 Montering af støvlåget

Tag de to hængsler til støvlåget ud af pakningen og

monter dem på støvlåget. Sæt støvlåget med

hængslerne fast på pladespilleren. Låget kan til en-

hver tid fjernes for at lette betjeningen (f.eks. til dis-

kotekbrug).

4 Tilslutning af pladespilleren

Pladespillerens udgang (22) forbindes via det med-

følgende phonokabel til en forstærker eller mixer-

pults magnetpickup indgang. Bemærk farvemarke-

ringerne på phonobøsninger og stik (rød = højre

kanal, hvid= venstre kanal). Skru forsigtigt kablets

stelforbindelse fast til stelskrue på forstærker eller

mixerpult. Tilslut netledningen (230V~/50Hz).

5 Betjening

5.1 Afspilning

1) Fjern nålebeskyttelsesdækslet.

2) Sæt POWER-knappen (1) på “On”. Hastigheds-

indikatoren (16) og stroboskoplampen (18) lyser.

Hvis det er nødvendigt, tændes lampen (20) med

trykknappen (21).

3) Vælg hastighed:

33omdr. til longplaying plader med trykknap (15)

45omdr. til single plader med trykknap (17)

Den valgte hastighed vises på indikatoren (16).

4) Læg en plade på. Hvis det er en single plade bru-

ges adapteren (2) om nødvendigt.

5) Sæt løftegrebet til tonearmen (8) i bagerste stil-

ling. Åben låsegrebet (9). Hold tonearmen i hånd-

grebet og sæt nålen ved pladens begyndelse.

6) Sæt løftegrebet (8) til tonearmen i forreste stil-

ling. Sænk tonearmen langsomt ned på pladen.

7) Start afspilningen med START/STOP (14).Afspil-

ningen kan afbrydes, dvs. pladen kan stoppes og

startes igen på et hvilket som helst sted med

START/STOP knappen (14).

8) Løft tonearmen ved pladens slutning med løfte-

grebet (8) og læg den tilbage i holderen. Stands

pladen med START/STOP knappen (14).

9) Efter endt brug sikres tonearmen med låsegrebet

(9) og netspændingen afbrydes med POWER

knappen (1). Luk støvlåget.

5.2 Finjustering af hastighed

Med pitch-kontrollen (11) kan pladespillerens hastig-

hed hæves og sænkes med op til 10%. I midterstil-

ling [knap i midterstilling, Led (12) tænder] er hastig-

heden nøjagtig justeret og kan kontrolleres med

pladetallerkenens stroboskopring (19)

Læg mærke til den belyste del af stroboskopring-

en (19), medens pladetallerkenen roterer. (Dæmp

evt. belysningen i rummet). Hvis hastigheden er kor-

rekt synes mærkerne på kanten at stå stille:

ved 33omdr. den øverste ring.

ved 45omdr. ring nr. 2.

5.3 Pitch-bending

Ved hjælp af plus og minus knappen (13) kan takten

på det musikstykke der spilles synkroniseres med

takten på et musikstykke på en anden enhed.

1) Brug pitch-kontrol (11) til at justere hastigheden

på det musikstykke der spilles så hastigheden

passer til hastigheden på det andet musikstykke.

2) Tilpas takten på de 2 musikstykker ved hjælp af +

knappen. Mens +eller

knappen holdes

nede, vil musikstykket blive spillet med en hastig-

hed der er 10% hurtigere eller langsommere end

standardhastigheden.

Bemærk: Ved en tilpasset hastighed på +10% med

pitch-kontrol (11) vil knappen pitch-bend + være

uden effekt; med en tilpasset hastighed på

10%

med pitch-kontrol (11) vil knappen pitch-bend

være uden effekt.

5.4 Fjernbetjening af START/STOP

Til diskotekbrug kan start/stop funktionen fjernbetje-

nes med en separat afbryder, f.eks. via en mixerpult

med såkaldt fader start. Hvis pladespillerfaderen på

mixerpulten åbnes eller lukkes, starter eller stopper

pladespilleren automatisk.

Forbind kontakten resp. mixerpulten via et

3.5mm stereo jackstik til REMOTE START/STOP

(23) – se også fig. 6.

3.5 Inställning av höjden på tonarmsstödet

Om ett extra underlag (DJ-underlägg ed) används

måste tonarmshöjden justeras för att få riktig anlig-

gning mot skivan. Lossa på låsarmen (6) och vrid

den moturs.Använd tonarmslyften som referens och

lyft hela tonarmsfästet uppåt så att ton armen är

vågrät över tallriken i uppfält läge (max. 6mm). Lås

sedan fast låsarmen igen till position LOCK.

3.6 Montering av skyddshuv

Tag de 2 gångjärnen ur förpackningen och montera

dem på locket. Placera locket med gångjärnen i

resp. hål på skivspelaren. Locket kan tas bort vid

t.ex. discoanvändning om det är i vägen.

4 Anslutning av skivspelaren

Anslut phonokabeln (22) till ingång för skivspelare

med magnetisk pickup. Färgkoden på skivspelare

och förstärkare är röd = höger och svart = vänster

kanal. Anslut jordsladden till förstärkaren eller

mixerns jordskruv. Anslut elsladden till 230V~/

50Hz.

5 Manövrering

5.1 Avspelning av skiva

1) Drag ner skyddet över nålen.

2) Tryck på strömbrytaren POWER (1). Indikeringen

för hastigheten (16) tänds och även stroboskop-

belysningen (18). Slå på tallriksbelysningen (20

med tryckknappen (21) om så önskas.

3) Välj hastighet:

33varv med knappen (15).

45varv med knappen (17).

Indikeringen (16) visar vald hastighet.

4) Lägg på en skiva. För singelskivor finns en adap-

ter (2).

5) Placera tonarmslyften (8) i bakre position. Öppna

tonarmslåset (9). Lyft försiktigt ut tonarmen från

stödet och placera pickupnålen över början på

skivan.

6) Ställ tonarmslyften (8) i främre position. Tonar-

men sänks långsamt mot skivan.

7) Starta avspelningen med knappen START/STOP

(14). Avspelningen kan när som helst avbrytas

med knappen START/STOP.

8) Då skivan är slut, lyft upp tonarmen med lyften

(8) och placera den i tonarmsstödet igen. Stoppa

tallriken med START/STOP knappen (14).

9) Efter avslutad användning, lås fast tonarmen i

stödet med tonarmslåset (9) och stäng av skiv-

spelaren med strömbrytaren (1). Fäll ner locket

för att skydda skivspelaren mot damm.

5.2 Justering av hastigheten

Hastigheten kan ändras upp/ned med skjutkontrol-

len (11) med 10 % om så önskas. I mittposition [ kon-

trollen stannar i ett mittläge, LED (12) tänds] har

kontrollen ingen effekt på hastigheten och hastighe-

ten kan kontrolleras på stroboskopringen (19) på

tallriken.

Då tallriken snurrar, kontrollera stroboskopringen

(19) där den är belyst av stroboskoplampan (18).

Dämpa belysningen om nödvändigt. Om hastighe-

ten är rätt, förefaller prickarna att stå stilla.

33 varv = övre ringen

45 varv = andra ringen

5.3 Tonhöjdsändring

Med knapparna +och

(13) kan takten och därmed

tonhöjden på aktuellt spår ändras så att det passar

takten på ett annat spår.

1) Använd PITCH ADJ. (11) för att ändra takten på

stycket som spelas så att matchar det andra

stycket som skall spelas.

2) Synkronisera takten med knapparna +och

. Så

länge +eller

hålls intryckt går 10% snabbare

eller långsammare än normalhastigheten.

OBS! Vid +10% är knappen PITCH BEND +ur

funktion och vid

10% är PITCH BEND

ur funk-

tion.

5.4 Fjärrkontroll av start/stoppfunktion

För discobruk kan skivspelaren fjärrstartas via

strömbrytare i discomixer (regelstart) eller med se-

parat strömbrytare. Om mixern har inbyggd regel-

start, startas skivspelare så snart regeln dras upp

från 0-position och stannar igen när regeln når 0-

position igen. Anslut omkopplaren eller mixern till

anslutningen REMOTE START/STOP (23) med en

2 polig kontakt 3,5mm (se fig. 6).

6 Tillbehör

6.1 Ersättningsnål och pickup

Både pickup och nål kan lätt bytas ut vid behov. Del-

arna finns att köpa hos återförsäljare av MONACOR-

produkter. Efter byte av pickup, kontrollera och ställ

ev. in nålvikten som tidigare beskrivits (se kapitel 3.3

och 3.4).

6.2 Ersättningsskal till pickup

Ett ersättningsskal med monterad pickup kan köpas

hos återförsäljare och placeras i avsett hål (5) på

skivspelaren. På detta sätt kan hela pickupen bytas

snabbt vid behov. Skruva loss det gamla skalet med

pickup och montera det nya skalet med pickup i ton-

armen. Ställ om nödvändigt in nålvikten igen (se

kapitel 3.3 och 3.4).

7 Underhåll

7.1 Rengöring

Vi rekommenderas att skyddshuven och skivspela-

ren rengör endast med ren lätt fuktad trasa (inte

drypande våt). Använd inte alkohol eller kemikalier

eller starka rengöringsmedel då dessa kan skada

huven och skivspelaren. För rengöring av skivor och

nål, finns dessa tillbehör hos återförsäljare av

MONACORprodukter. Kolfiberborste för rengöring

av skivor DC-100 från MONACOR. Som nålborste

6 Tilbehør

6.1 Reserve pickup enhed og nål

Det er let at udskifte pickup enheden eller nålen.

Tilsvarende dele er tilgængelige i detailhandelen.

Efter udskiftning af pickup enheden skal nåletrykket

og antiskating justeres (se afs. 3.3 og 3.4).

6.2 Reserve pickup-hoved

En komplet reserveenhed med nål (leveres hos

detailhandlen) kan opbevares i hullet (5) bag tonear-

mens ophæng, så den altid er ved hånden. Enheden

kan hurtigt udskiftes ved at skrue den gamle af og

den nye på.

Herefter skal nåletryk og antiskating på ny juste-

res – se afs. 3.3. og 3.4.

7 Vedligeholdelse

7.1 Rengøring

Rengør pladespillerens kasse og støvlåget med en

støveklud eller en hårdt opvredet klud. Brug ikke

sprit eller stærkere rensemidler! Særligt rengørings-

tilbehør til nål og plader kan leveres hos forhandle-

ren, f.eks.:

kulfiberbørste til plader MONACOR DC-100.

7.2 Transport

Såfremt grammofonen skai forsendes, bør der kun

anvendes original emballage til pladetallerkenen og

alle andre dele fra enheden. Det bør sikres, at alle

dele ligger fast i emballagen. Beskadigelser af enhe-

den som følge af uforsvarlig forpakning (f.eks. hvis

pladetallerkenen ikke er fjemet fra centertappen) er

ikke dækket af garantien og reparationer vil derfor

foregå pr. regning.

Før afsendelse bør følgende punkter iagttages:

1) Monter nåle-beskyttelsen.

2) Fastgør tonearmen med låsemekanismen (9).

3) Afmonter tonearmens kontravægt (4) ved at

dreje den i urets retning.

4) Afmonter pladetallerkenen fra centertappen, pla-

cer den i særskilt emballage, som fastgøres.

5) Anvend om muligt original emballage.

8 Specifikationer

8.1 Tonearm

Effektiv længde:. . . . . . . . 230mm

Overhæng:. . . . . . . . . . . . 15,2mm

Tracking fejl

inderste rille: . . . . . . . . 2°32'

yderste rille:. . . . . . . . . 0°32'

Offset vinkel: . . . . . . . . . . 22°

Vertikal friktion: . . . . . . . . 7mg

8.2 Løbeværk

Pladetallerken:. . . . . . . . . Alustøbt

332mm Ø, 740g

Hastighed: . . . . . . . . . . . . 331/3/45omdr.

Pitch-kontrol: . . . . . . . . . . ±10%

Startdrejningsmoment: . . 1,2kg/cm

Hurtigstart:. . . . . . . . . . . . < 0,7sek.

Wow og flutter:. . . . . . . . . < 0,09%

Strømforsyning: . . . . . . . . 230V~/50Hz/24VA

Arbejdstemperatur: . . . . . 0–40°C

Mål: . . . . . . . . . . . . . . . . . 450 x 152 x 352mm

Vægt:. . . . . . . . . . . . . . . . 10kg

Ifølge producenten.

Ret til tekniske ændringer forbeholdes.

kan en långhårig kortskaftad pensel användas. Bor-

sta bakifrån och framåt, aldrig från sida till sida eller

framifrån och bakåt då detta skadar nålen.

7.2 Transport

Om skivspelaren skall transporteras, tänk på att för-

packa delarna i sina resp. originalförpackningar eller

i förpackning som är lämpad för denna typ av trans-

port. Skador som uppkommer pga. felaktig transport

omfattas inte av fabriksgarantin. Tag loss skivtallri-

ken och förpacka den separat samt lägg huven i sin

originalförpackning som transportskydd.

Se särskilt till att följande beaktas:

1) Placera nålskyddet på pickupen.

2) Lås fast tonarmen med låset på tonarmsstödet

(9).

3) Tag loss motvikten (4) på tonarmen genom att

vrida den medurs.

4) Tag loss skivtallriken , packa den separat och se

till att den inte kan skadas.

5) Använd endast originalförpackningen då endast

denna är avsedd för transport av skivspelaren.

8 Specifikationer

8.1 Tonarm

Effektiv längd: . . . . . . . . . 230mm

Överhäng: . . . . . . . . . . . . 15,2mm

Vinkelfel

Innerspår: . . . . . . . . . . 2°32'

Ytterspår:. . . . . . . . . . . 0°32'

Nålvinkel:. . . . . . . . . . . . . 22°

Vertikal friktion: . . . . . . . . 7mg

8.2 Mekanism

Skivtallrik: . . . . . . . . . . . . gjuten aluminium,

Ø 332mm, 740g

Hastigheter: . . . . . . . . . . . 331/3varv, 45varv

Hastghetsjustering: . . . . . ±10%

Vridmoment start: . . . . . . 1,2kg/cm

Starttid: . . . . . . . . . . . . . . < 0,7 sek

Svaj:. . . . . . . . . . . . . . . . . < 0,09%

Strömförsörjning: . . . . . . . 230V~/50Hz/24VA

Arbetstemperatur: . . . . . . 0–40°C

Dimensioner (B x H x D):. 450 x 152 x 352mm

Vikt: . . . . . . . . . . . . . . . . . 10 kg

Enligt tillverkaren.

Reservation för tekniska förändringar.

Ole hyvä ja avaa sivu 3. Sieltä näet kuvaillut toi-

minnat ja liitännät.

1 Toiminnat ja liitännät

1.1 Hallintalaitteet

1Virtakytkin

2Sovitin singlelevyjä varten

3Äänivarren tuen korkeuden säätö

4Äänivarren vastapaino

5Varaäänirasian pidike

6Korkeussäädön lukitusvipu

7Vastakierron säätö

8Äänivarren nostovipu

9Äänivarren lukitusvipu

10 Nopeuden hienosäätö. Säädön saa suorittaa

vain valtuutettu huoltoliike.

11 Nopeuden säätö

12 Kideohjauksen merkkivalo, joka palaa vakiono-

peudella [Nopeuden säädin (11) keskiasennossa]

13 Kahden musiikkikappaleen soittonopeuden tah-

distuspainikkeet

14 START/STOP painike

15 Painike 33krm nopeudelle

16 Nopeuden ilmaisin

17 Painike 45krm nopeudelle

18 Stroboskoopin valo

19 Stroboskoopin kehä

20 Signaalilevyn valo

21 Signaalilevyn valon päällä/pois kytkin

1.2 Liitännät

22 Phono liittimin varustettu kaapeli levysoittimen

kytkemiseksi vahvistimeen tai mikseriin

23 Kauko-ohjaimen eteen/taakse toiminnon liitin

24 Virtajohto 230V~/50Hz

2 Turvallisuudesta

Tämä laite vastaa direktiiviä 89/336/EEC sähkömag-

neettisesta yhteensopivuudesta sekä matalajännite-

direktiiviä 73/23/EEC.

Tämä laite toimii hengenvaarallisella jännitteellä

(230V~). Jätä huoltotoimet valtuutetun huoltoliik-

keen tehtäväksi. Asiantuntematon käsittely saat-

taa aiheuttaa sähköiskun vaaran. Huomioi myös,

että takuu raukeaa, jos laite on avattu.

Huomioi seuraavat seikat:

●Tämä laite soveltuu vain sisätilakäyttöön. Suojele

laitetta kosteudelta ja kuumuudelta (sallittu ym-

päröivä lämpötila 0–40°C).

●Irrota virtajohto pistorasiasta, äläkä käynnistä lai-

tetta, jos:

1. virtajohdossa on havaittava vaurio

2. putoaminen tai muu vastaava vahinko on saat-

tanut aiheuttaa vaurion

3. laitteessa esiintyy toimintahäiriöitä

Kaikissa näissä tapauksissa laite tulee toimittaa

valtuutettuun huoltoliikkeeseen.

●Vahingoittunut virtajohto tulee vaihdattaa valtuute-

tussa huoltoliikkeessä.

●Älä koskaan irrota virtajohtoa pistorasiasta joh-

dosta vetämällä.

●Maahantuoja ja valmistaja eivät vastaa mahdolli-

sesta vahingosta, jos laitetta käytetään muuhun

tarkoitukseen kuin mihin se alun perin on suunni-

teltu, se on väärin asennettu, sitä on väärin

käytetty tai huollatettu valtuuttamattomassa huol-

toliikkeessä.

●Kun laite joskus poistetaan lopullisesti käytöstä,

huolehdi, että laite hävitetään asianmukaisesti.

●Jos laitetta käytetään muualla kuin Suomessa

huomioi, että sähkökytkennöissä on eroja; kyt-

kennän saa suorittaa vain valtuutettu huoltoliike.

3 Kokoaminen ja perussäädöt

Levylautanen, äänivarren vastapaino ja suojakansi

ovat erilleen pakattuina vahinkojen välttämiseksi

kuljetuksen aikana. Kaikki osat voidaan helposti

asentaa pakkauksesta purkamisen jälkeen. Pak-

kaukset on hyvä säilyttää myöhempiä kuljetuksia

varten.

3.1 Levylautasen asennus

Aseta levylautanen sen akseliin ja aseta mukana tul-

lut kumimatto levylautaselle.

3.2 Äänivarren vastapainon asennus

1) Ota vastapaino (4) toisesta polystyreenipakkauk-

sesta.

2) Pidä toisella kädellä kiinni äänivarren keskeltä ja

toisella kädellä työnnä vastapaino äänivarren

päähän niin, että se lukkiutuu paikoilleen.

3) Vastapainolla säädetään äänilevyyn kohdistuva

neulapaino tarkasti kohdalleen.

3.3 Neulapainon säätö

1) Käännä ensin vastakierron säätönuppi (7) vasta-

päivään asentoon “0”.

2) Irrota neulan suojus.

3) Aseta äänivarren nostovipu (8) etuasentoon.

4) Irrota äänivarren lukitusvipu (9) siirtämällä se

oikealle. Ota kädellä kiinni äänivarresta ja siirrä

se levylautaselle päin kohtaan, jossa se ei kui-

tenkaan ole levylautasen päällä, jotta sitä voi-

daan liikutella ylös ja alas.

Huomioi: neula ei saa koskettaa mihinkään.

5) Käännä vastapainoa (4) kunnes äänivarsi jää

vaakasuoraan asentoon eikä liiku ylös eikä alas

(kuva 3).

Jos äänivarsi nousee ylöspäin, käännä vastapai-

noa vastapäivään.

Jos äänivarsi taas laskee, käännä vastapainoa

myötäpäivään.

6) Laita äänivarsi takaisin pidikkeeseensä ja lukitse

se lukitusvivulla (9).

7) Vastapaino (4) on varustettu mustalla, asteikolla

varustelulla pyörivällä renkaalla. Äänivarren val-

koinen viiva osoittaa lukeman tällä renkaalla.

Liikuttamatta vastapainoa, käännä rengas asen-

toon “0” (kuva 4).

8) Asteikko osoittaa neulapainon grammoina.

Mukana oleva neula vaatii 2,5 gramman neula-

painon. Säädä tämä vaadittu paino kääntämällä

vastapainoa (ei vain asteikolla varustettua renga-

sta) vastapäivään asentoon “2,5” (kuva 5).

Säädä muiden neulojen vaatimat painot niiden

omien arvojen mukaan.

3.4 Vastakierto toiminnan säätö

Levysoittimen neulaan kohdistuu levyä soitettaessa

voimia, jotka kompensoidaan vastakierto toimin-

nolla. Tätä varten säädä vastakierto nuppi (7) asen-

nosta “0” asentoon, joka vastaa käytettävän neulan

vaatimaa arvoa, esim. mukana tulleen neulan koh-

dalla se on “2,5”. Nuppiin osoittava nuoli näyttää

säädetyn arvon.

3.5 Äänivarren tuen korkeuden säätö

Jos levylautaselle on asennettu erillinen alusta

(esim. estämään levyn naarmuuntumista), on levy-

lautasen korkeus muuttunut. Siksi äänenvarren piti-

men korkeutta voidaan säätää seuraavasti. Käännä

lukitusvipu (6) vastapäivään. Säätimellä (3) nosta

äänivarren tukea tarvittava määrä, maksimissaan

6mm. Sen jälkeen käännä lukitusvipu (6) asentoon

LOCK, jolloin korkeus on säädetty.

3.6 Levysoittimen kannen asennus

Ota kahdesta polystyreenipakkauksesta saranat ja

kiinnitä ne kanteen ja sen jälkeen kiinnitä kansi levy-

soittimeen. Kansi voidaan irrottaa milloin vain, jos se

on käytön tiellä (esim. diskokäytössä).

4 Levysoittimen kytkeminen toimintaan

Yhdistä levysoittimelta tuleva phono liittimin varus-

tettu kaapeli (22) vahvistimen tai mikserin mag-

neettisella järjestelmällä varustettuihin levysoitinlii-

täntöihin. Huomioi liittimien (levysoittimen ja

vahvistimen/mikserin) värikoodi: punainen = oikea

kanava, valkoinen = vasen kanava. Kytke maadoi-

tuskaapeli vahvistimen/mikserin maadoitusliitti-

meen. Kytke virtajohto pistorasiaan (230V~/50Hz).

5 Käyttö

5.1 Äänilevyn soittaminen

1) Ota neulan suojus

2) Kytke laitteeseen virta POWER (1) kytkimestä.

Nopeuden ilmaisimen valo (16) ja stroboskooppi

valo (18) syttyvät. Kytke signaalilevyn valo (20)

painokytkimestä (21), jos on tarpeellista.

3) Valitse nopeus:

Pitkäsoittolevylle 33 kierrosta valitsimella (15),

Singlelevylle 45 kierrosta valitsimella (17).

Nopeuden ilmaisin (16) näyttää valitun nopeu-

den.

4) Aseta levy äänilautaselle. Single levyn yhtey-

dessä käytä sovitinta (2).

5) Aseta äänivarren noston lukitus (8) taka-asen-

toon. Siirrä äänivarren lukitusvipu (9) oikealle.

Ota kädellä kiinni äänivarresta ja aseta neula

äänilevyn alun yläpuolelle.

6) Aseta äänivarren nostimen vipu (8) etuasentoon.

Äänivarsi laskeutuu hitaasti levylle.

7) Käynnistä levy START/STOP näppäimestä (14).

Musiikki voidaan keskeyttää tai aloittaa uudel-

leen mistä kohtaa tahansa käyttäen START/

STOP kytkintä (14).

8) Levyn loputtua nosta äänivarsi ylös äänivarren

nostimella (8) ja laita se takaisin kädellä äänivar-

ren pidikkeeseen. Pysäytä levylautanen START/

STOP kytkimestä (14).

9) Levysoittimen käytön jälkeen varmistu äänivar-

ren lukituksesta lukitusvivulla (9) ja kytke virta

pois kytkimellä POWER (1). Sulje kansi pölyynty-

misen estämiseksi.

5.2 Nopeuden säätäminen

Levysoittimen nopeutta voidaan lisätä tai vähentää

säädöllä (11) 10% tarvittaessa. Säädettynä keskia-

sentoon, nopeus on tarkasti säädetty ja LED (12)

syttyy. Nopeus voidaan tällöin kontrolloida ääni-

lautasen stroboskooppi- kehältä (19).

Kun levysoittimen äänilautanen pyörii, huomioi

stroboskooppi kehältä (19) stroboskooppi valon

valaisema osa (18). Jos on välttämätöntä, vähennä

huoneen valaistusta. Kun nopeus on tarkasti sää-

detty, stroboskooppi kehän merkinnät näyttävät

sijaitsevan seuraavasti:

33 kierroksen nopeudella ylemmällä kehällä ja

45 kierroksen nopeudella toisella kehällä.

5.3 Soittonopeuden tahdistus

Nopeus, jota yleisesti käytetään, voidaan painokytki-

millä +tai

(13) muuttaa vastaamaan nopeutta, jolla

toinen musiikkikappale soitetaan.

1) Käytä säätöä PITCH ADJ. (11) käytetyn nopeu-

den säätämiseksi toisen musiikkikappaleen no-

peutta vastaavaksi.

2) Kahden musiikkikappaleen soittonopeus sää-

detään +ja

säädöillä. Kun näppäintä +tai

pidetään alaspainettuna, äänilevy soitetaan

nopeudella, joka on 10% nopeampi tai hitaampi

kuin vakionopeus.

Huomioi: Kun nopeus on asetettu säädöllä PITCH

ADJ (11) +10% nopeammiksi kuin vakionopeus, ei

PITCH BEND +ole käytössä ja taas, kun nopeus on

samoin säädetty

10 % hitaammaksi, ei vastaavasti

näppäin

ole toiminnassa.

5.4 Käynnistyksen/pysäytyksen kauko-ohjaus

Pysäytys/käynnistys voidaan diskokäytössä kauko-

ohjata erillisellä kytkimellä, esimerkiksi mikserin

kautta, jos siinä on ns. “fader start”. Levysoitin auto-

maattisesti käynnistyy tai pysähtyy silloin, kun mik-

FIN

serin säädin “suljetaan”. Liitä kytkin tai mikseri

REMOTE START/STOP (23) runkoliittimeen kak-

sinapaisella 3,5mm pistokkeella. Katso myös ku-

vaa 6.

6 Lisätarvikkeet

6.1 Varaäänirasia ja -neula

Äänirasia tai äänineula voidaan helposti vaihtaa tar-

vittaessa. Tarvittavat varaosat saat kauppiaaltasi.

Vaihdettuasi äänirasian, säädä neulapaino ja vasta-

kierron voimakkuus kohtien 3.3 ja 3.4 mukaan.

6.2 Varaäänirasia ja sen pidike

Vaihtoäänirasia täydellisenä voidaan panna pidik-

keeseen (5). Vaihtoäänirasian saat kauppiaaltasi.

Näin vaihtoäänirasia on aina saatavilla, kun sitä tar-

vitset ja se voidaan helposti vaihtaa ruuvaamalla

vanha irti ja asettamalla uusi tilalle. Vaihdon jälkeen

säädä aina neulapaino ja vastakierron voimakkuus

kohtien 3.3 ja 3.4 mukaisesti.

7 Huolto

7.1 Puhdistus

Pyyhi levysoittimen kotelo ja kansi kuivalla tai

kostealla kankaalla. Älä käytä alkoholia, kemikaa-

leja tai vahvoja puhdistusaineita! Neulan ja levyjen

pudistukseen saat tarvittavat välineet kauppiaaltasi,

esim:

levyille hiilikuituisen harjan DC-100, MONACOR.

7.2 Kuljetus

Kuljetuksen aikana kiinnitä huomiota siihen, että

levysoitin on pakattu alkuperäisiin pakkauksiinsa ja

on erityisesti suojattu kuljetuksessa. Takuu ei vastaa

kuljetuksen aikana kotelolle tai levysoittimen muille

osille aiheutuneita vahinkoja, kuten, jos levysoitinta

ei ole pakattu edellä mainitulla tavalla, levylautasta

ei ole irrotettu akselistaan ja pakattu jne. Huolimat-

toman kuljetuksen aiheuttamien vahinkojen korjauk-

set joudutaan veloittamaan asiakkaalta.

Seuraavat kuljetusta koskevat ohjeet on välttä-

mättä huomioitava:

1) Aseta neulan suojus paikoilleen.

2) Varmista, että äänivarsi on lukittu vivulla (9).

3) Irrota äänivarren vastapaino (4) kiertämällä myö-

täpäivään.

4) Irrota levylautanen akselistaan ja pakkaa se erik-

seen ja varmistu, että se ei pääse kuljetuksen

aikana liikkumaan.

5) Alkuperäisen pakkauksen käyttö on suositelta-

vaa.

8 Tekniset tiedot

8.1 Äänivars

Kokonaispituus: . . . . . . . . 230mm

Neulan keskiöylitys:. . . . . 15,2mm

Kulmavirhe

Sisemmällä raidalla: . . 2°32'

Ulommalla raidalla: . . . 0°32'

Kulmapoikkeama: . . . . . . 22°

Kohtisuora kitka: . . . . . . . 7mg

8.2 Koneisto

Levylautanen: . . . . . . . . . alumiininen, paineva-

lettu Ø 332mm, 740g

Nopeudet: . . . . . . . . . . . . 331/3krm ja 45krm

(kierrosta/min.)

Nopeuden tahdistuksen

hienosäätö: . . . . . . . . . . . ±10%

Käynnistymismomentti: . . 1,2kg/cm

Käynnistymisaika: . . . . . . < 0,7sekuntia

Huojunta: . . . . . . . . . . . . . < 0,09%

Käyttöjännite:. . . . . . . . . . 230V~/50Hz/24VA

Ulkoinen käyttölämpötila:. 0–40°C

Mitat (Lx K x P):. . . . . . . . 450 x 152 x 352mm

Paino: . . . . . . . . . . . . . . . 10kg

Tiedot valmistajan ilmoituksen mukaan.

Oikeus muutoksiin pidätetään.

FIN

MONACOR®International www.imgstageline.com

06.00.01

This manual suits for next models

Table of contents

Other IMG STAGE LINE Turntable manuals

IMG STAGE LINE

IMG STAGE LINE DJP-106SD User manual

IMG STAGE LINE

IMG STAGE LINE DJP-200USB User manual

IMG STAGE LINE

IMG STAGE LINE DJP-102/SI User manual

IMG STAGE LINE

IMG STAGE LINE DJP-106BT User manual

IMG STAGE LINE

IMG STAGE LINE DJP-200 User manual

IMG STAGE LINE

IMG STAGE LINE DJP-400/SI User manual

IMG STAGE LINE

IMG STAGE LINE DJP-250/SI User manual

IMG STAGE LINE

IMG STAGE LINE DMP-100T User manual

IMG STAGE LINE

IMG STAGE LINE DJP-104P User manual

IMG STAGE LINE

IMG STAGE LINE DJP-150 User manual

IMG STAGE LINE

IMG STAGE LINE DJP-122 User manual

Popular Turntable manuals by other brands

Harman Kardon

Harman Kardon T25 owner's manual

Clearaudio

Clearaudio Universal Series user manual

Gemini

Gemini PT-2400 Operation manual

D-JIX

D-JIX PVS 1007-20 BR user guide

LENCO

LENCO L-90X user manual

Pioneer

Pioneer PZ-115D operating instructions

Ricatech

Ricatech RTT21 instruction manual

Stanton

Stanton T.55 USB user manual

TechniSat

TechniSat TECHNIPLAYER LP 200 instruction manual

Bush Classic

Bush Classic KTS-601 instruction manual

Curtis

Curtis RCD822-B Operation manual

Acoustic Signature

Acoustic Signature MONTANA Neo instruction manual

Sanyo

Sanyo PLUS Q50 Service manual

LENCO

LENCO LS-480(V2) user manual

Keysight Technologies

Keysight Technologies S5040A Security Manual

SOUNDMASTER

SOUNDMASTER PL550BR manual

American Audio

American Audio SCRATCH BOX - SET UP manual

Fenton

Fenton RP162 instruction manual

IMG STAGE LINE DJP-202 User manual

Popular Turntable manuals by other brands
