Img stage line Djp-250/si User manual

BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL • MODE D’EMPLOI

ISTRUZIONI PER L’USO • GEBRUIKSAANWIJZING • HANDLEIDING

CONSEJOS DE SEGURIDAD • SIKKERHEDSOPLYSNINGER • SÄKERHETSFÖRESKRIFTER • TURVALLISUUDESTA

STEREO-HIFI-PLATTENSPIELER

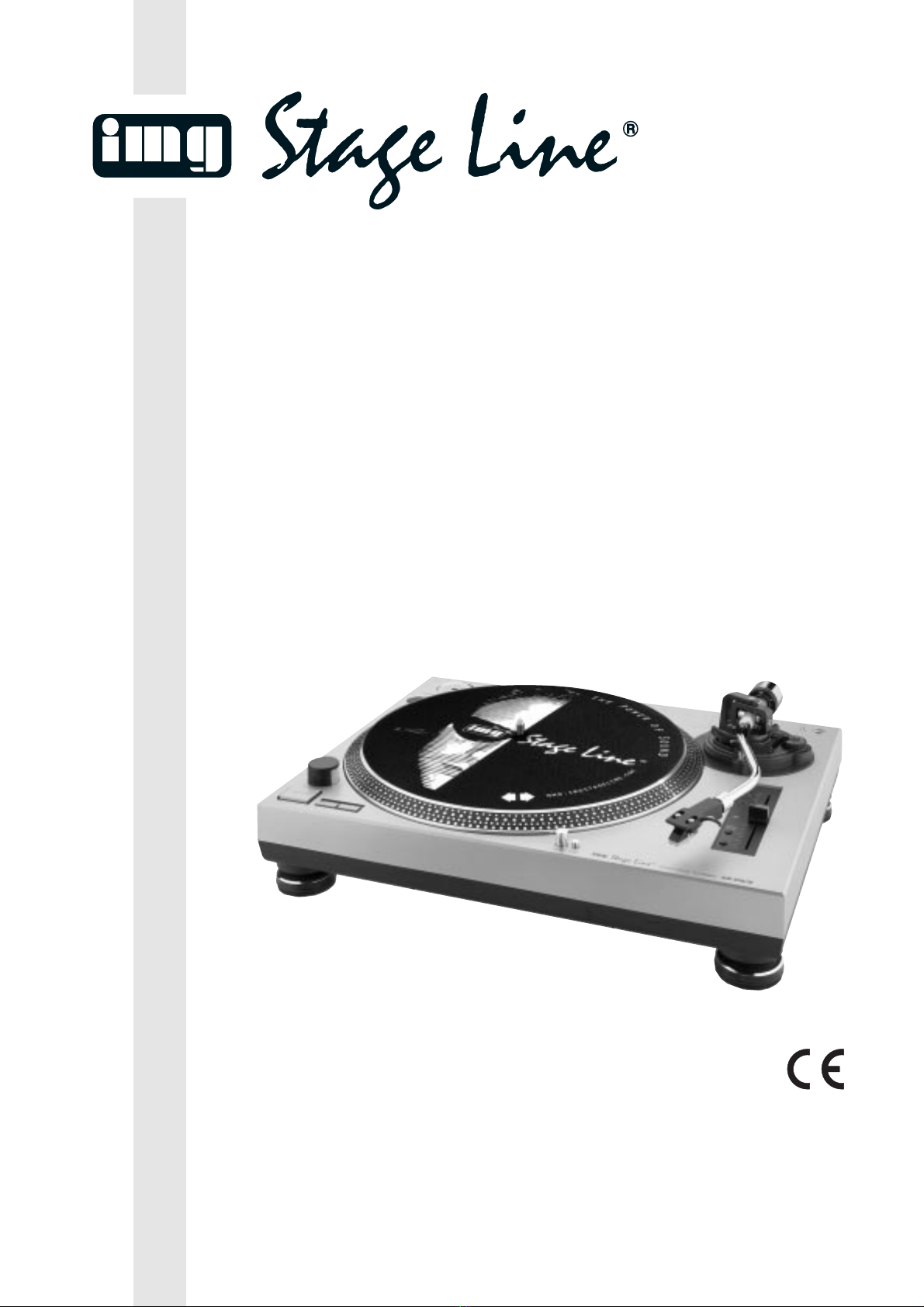

STEREO HIFI TURNTABLE

PLATINE-DISQUES STEREO HIFI

GIRADISCHI HIFI STEREO

DJP-250/SI Best.-Nr. 21.1590

Bevor Sie einschalten ...

Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von

„img Stage Line“. Dabei soll Ihnen diese Bedienungsan-

leitung helfen, alle Funktionsmöglichkeiten kennenzuler-

nen. Die Beachtung der Anleitung vermeidet außerdem

Fehlbedienungen und schützt Sie und Ihr Gerät vor even-

tuellen Schäden durch unsachgemäßen Gebrauch.

Den deutschen Text finden Sie auf den Seiten 4–7.

Before you switch on ...

We wish you much pleasure with your new “img Stage

Line” unit. With these operating instructions you will be

able to get to know all functions of the unit. By following

these instructions false operations will be avoided, and

possible damage to yourself and your unit due to im-

proper use will be prevented.

You will find the English text on the pages 4–7.

Avant toute mise en service ...

Nous vous remercions d’avoir choisi un appareil “img

Stage Line” et vous souhaitons beaucoup de plaisir à

l’utiliser. Cette notice a pour objectif de vous aider à

mieux connaître les multiples facettes de l’appareil. En

outre, en respectant les conseils donnés, vous éviterez

toute mauvaise manipulation de sorte que vous-même et

votre appareil soient protégés de tout dommage.

La version française se trouve pages 8–11.

Prima di accendere ...

Vi auguriamo buon divertimento con il Vostro nuovo

apparecchio “img Stage Line”. Le istruzioni per l’uso Vi

possono aiutare a conoscere tutte le possibili funzioni. E

rispettando quanto spiegato nelle istruzioni, evitate di

commettere degli errori, e così proteggete Voi stessi, ma

anche l’apparecchio, da eventuali rischi per uso improprio.

Il testo italiano lo potete trovare alle pagine 8–11.

Voordat u inschakelt ...

Wij wensen u veel plezier met uw nieuw toestel van “img

Stage Line”. Met behulp van bijgaande gebruiksaanwij-

zing kunt u alle functiemogelijkheden leren kennen. Door

deze instructies op te volgen zal een slechte werking

vermeden worden, en zal een eventueel letsel aan uzelf

en schade aan uw toestel tengevolge van onzorgvuldig

gebruik worden voorkomen.

U vindt de nederlandstalige tekst op de pagina’s 12–13.

Antes de cualquier instalación

Tenemos de agradecerle el haber adquirido un aparato

“img Stage Line” y le deseamos un agradable uso. Por

favor lee las instrucciones de seguridad antes del uso.

La observación de las instrucciones de seguridad evita

operaciones erróneas y protege Vd. y vuestro aparato

contra todo daño posible por cualquier uso inadecuado.

Las instrucciones de seguridad se encuentran en la

página 14.

Inden De tænder for apparatet ...

Vi ønsker Dem god fornøjelse med Deres nye “img

Stage Line” apparat. Læs oplysningerne for en sikker

brug af apparatet før ibrugtagning. Følg sikkerheds-

oplysningerne for at undgå forkert betjening og for at be-

skytte Dem og Deres apparat mod skade på grund af for-

kert brug.

Sikkerhedsoplysningerne finder De på side 14.

Förskrift

Vi önskar dig mycket nöje med din nya “img Stage Line”

enheten. Läs gärna säkerhetsinstruktionerna innan du

använder enheten. Genom att följa säkerhetsinstruktio-

nerna kan många problem undvikas, vilket annars kan

skada enheten.

Du finner säkerhetsinstruktionerna på sidan 15.

DK S

Ennen virran kytkemistä ...

Toivomme, että uusi “img Stage Line”-laitteesi tuo sinulle

paljon iloa ja hyötyä. Ole hyvä ja lue käyttöohjeet ennen

laitteen käyttöönottoa. Luettuasi käyttöohjeet voit käyt-

tää laitetta turvallisesti ja vältyt laitteen väärinkäytöltä.

Käyttöohjeet löydät sivulta 15.

FIN

wwwwww..iimmggssttaaggeelliinnee..ccoomm

TARGET LIGHT

DJP-250/

Direct Drive Turntable

Lock

•+7.2

•+3.3

•–3.3

• 0%

START/ STOP

POWER

OFF

+10

PITCH ADJ.

–

4533

SPEED

➀

Tone arm balance

0.5

2.5

1.5

0.5

2.5

1.5

REMOTE

START/STOP

15 16 17 18

12 3 4

21 22

➁

➂➃➄

Stylus pressure

adjustment

Scale ring

Bitte klappen Sie die Seite 3 heraus. Sie sehen

dann immer die beschriebenen Bedienelemente

und Anschlüsse.

1Übersicht der Bedienelemente und

Anschlüsse

1.1 Bedienelemente (Abb. 1)

1Ein-/Ausschalter

2Adapter für Single-Platten

3Einsteller für die Höhe des Tonarms

4Gegengewicht für den Tonarm

5Halterung für einen Ersatz-Systemträger

6Arretierhebel für die Höheneinstellung

7Drehknopf für die Antiskating-Einstellung

8Hebel für den Tonarm-Lift

9Verriegelungshebel für den Tonarm

10 Schieberegler PITCH ADJ. zum Ändern der Ge-

schwindigkeit (±10 %)

11 LED zur Anzeige der Standardgeschwindigkeit;

leuchtet, wenn der Geschwindigkeitsregler (10)

in der Mittelposition steht

12 Tasten PITCH BEND +und

zur Taktanpassung

zweier Musikstücke

13 Stroboskopring mit vier Markierungsringen; dient

zur Kontrolle der eingestellten Geschwindigkeit

(siehe dazu Kap. 5.2)

14 Stroboskoplampe

15 Start/Stopp-Taste

16 Tasten SPEED zur Wahl der Geschwindigkeit

für 33U/min die linke Taste „33“ drücken; die

LED über der Taste leuchtet

für 45U/min die rechte Taste „45“ drücken; die

LED über der Taste leuchtet

für 78U/min die Tasten „33“ und „45“ gleichzeitig

drücken; die LEDs über den Tasten leuchten

17 Beleuchtung für die Abtastnadel

18 Einschaltknopf für die Nadelbeleuchtung (17)

1.2 Anschlüsse (Abb. 2)

19 Cinch-Kabel für den Stereo-Tonausgang (rot =

rechter Kanal, weiß = linker Kanal) zum An-

schluß an einen Verstärker oder an ein Mischpult

20 Masse-Anschlußkabel

21 3,5-mm-Klinkenbuchse zur Fernsteuerung der

Funktion „Start/Stopp“

22 Netzkabel zum Anschluß an 230V~/50Hz

2Hinweise für den sicheren Gebrauch

Dieses Gerät entspricht der Richtlinie für elektroma-

gnetische Verträglichkeit 89/336/EWG und der Nie-

derspannungsrichtlinie 73/23/EWG.

Das Gerät wird mit lebensgefährlicher Netzspan-

nung (230V~) versorgt. Nehmen Sie deshalb nie

selbst Eingriffe im Gerät vor. Durch unsachgemä-

ßes Vorgehen besteht die Gefahr eines elektri-

schen Schlages. Außerdem erlischt beim Öffnen

des Gerätes jeglicher Garantieanspruch.

Beachten Sie auch unbedingt die folgenden Punkte:

●Setzen Sie das Gerät nur im Innenbereich ein,

und schützen Sie es vor Feuchtigkeit und Hitze

(zulässiger Einsatztemperaturbereich 0–40°C).

●Nehmen Sie das Gerät nicht in Betrieb und ziehen

Sie sofort den Netzstecker, wenn:

1. sichtbare Schäden am Gerät oder an der Netz-

anschlußleitung vorhanden sind,

2. nach einem Sturz oder ähnlichem der Verdacht

auf einen Defekt besteht,

3. Funktionsstörungen auftreten.

Lassen Sie das Gerät in jedem Fall in einer Fach-

werkstatt reparieren.

●Eine beschädigte Netzanschlußleitung darf nur

durch den Hersteller oder eine autorisierte Fach-

werkstatt ersetzt werden.

●Ziehen Sie den Netzstecker nie an der Zuleitung

aus der Steckdose.

●Wird das Gerät zweckentfremdet, nicht richtig an-

geschlossen, falsch bedient oder nicht fachge-

recht repariert, kann für eventuelle Schäden keine

Haftung übernommen werden.

●Soll das Gerät endgültig aus dem Betrieb genom-

men werden, übergeben Sie es zur Entsorgung

einem örtlichen Recyclingbetrieb.

3Montage und Grundeinstellungen

Der Plattenteller, der Systemträger, das Gegen-

gewicht für den Tonarm und die Abdeckhaube sind

einzeln verpackt, damit sie und der Plattenspieler

beim Transport nicht beschädigt werden. Nach dem

Auspacken aller Geräteteile sollte die Originalver-

packung für eventuelle spätere Transporte aufbe-

wahrt werden.

Den Plattenspieler auf einer ebenen, waagerech-

ten Fläche aufstellen.

3.1 Plattenteller und Systemträger montieren

Den Plattenteller auf die Achse des Plattenspielers

stecken, so daß er einrastet. Die beiliegende Filz-

auflage auf den Plattenteller legen.

Den Systemträger aus einem der beiden seitli-

chen Styropor-Verpackungsteile herausnehmen, auf

das vordere Ende des Tonarmes stecken und mit

der Verriegelungsmutter sichern.

3.2 Gegengewicht für den Tonarm montieren

Das Gegengewicht (4) aus einem der beiden seitli-

chen Styropor-Verpackungsteile herausnehmen und

auf das Ende des Tonarmes stecken, bis es einrastet.

Mit dem Gegengewicht wird anschließend das

Auflagegewicht genau eingestellt.

3.3 Auflagegewicht einstellen

1) Zuerst den Antiskating-Drehknopf (7) entgegen

dem Uhrzeigersinn auf „0“ drehen.

2) Die Schutzkappe für die Abtastnadel nach unten

abziehen.

Please unfold page 3. Then you can always see

the operating elements and connections de-

scribed.

1Operating Elements and Connections

1.1 Operating elements (fig.1)

1POWER switch

2Adapter for single records

3Height adjuster for the tone arm

4Counterweight for the tone arm

5Support for the replacement headshell

6Locking lever for the height adjustment

7Rotary knob for the antiskating adjustment

8Lever for the tone arm lift

9Tone arm locking lever

10 Slider control PITCH ADJ. to change the pitch

(±10%)

11 LED to indicate the standard speed; lights up if

the pitch control (10) is in mid-position

12 Buttons PITCH BEND +and

to match the beat

of two music pieces

13 Stroboscope ring with four marking rings; serves

to check the adjusted speed (for this see chapter

5.2)

14 Stroboscope lamp

15 Start/Stop button

16 Buttons SPEED to select the speed

for 33rpm press the left button “33”; the LED

above the button lights up

for 45rpm press the right button “45”; the LED

above the button lights up

for 78rpm press the buttons “33” and “45” at the

same time; the LEDs above the buttons light up

17 Illumination for the stylus

18 Button to switch on the stylus illumination (17)

1.2 Connections (fig.2)

19 Cable with phono connectors for the stereo sig-

nal output (red = right channel, white = left chan-

nel) for the connection to an amplifier or a mixer

20 Ground connection cable

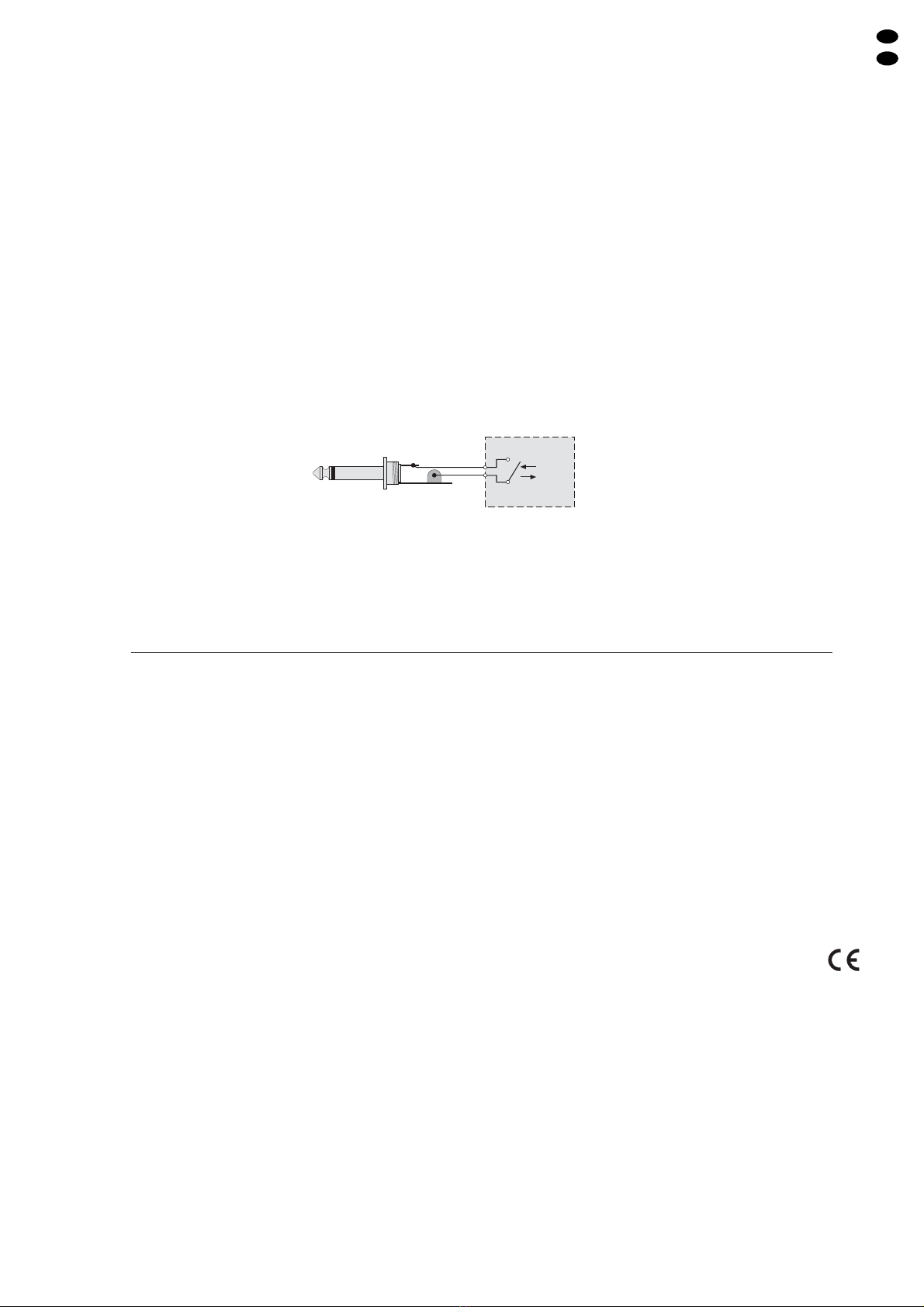

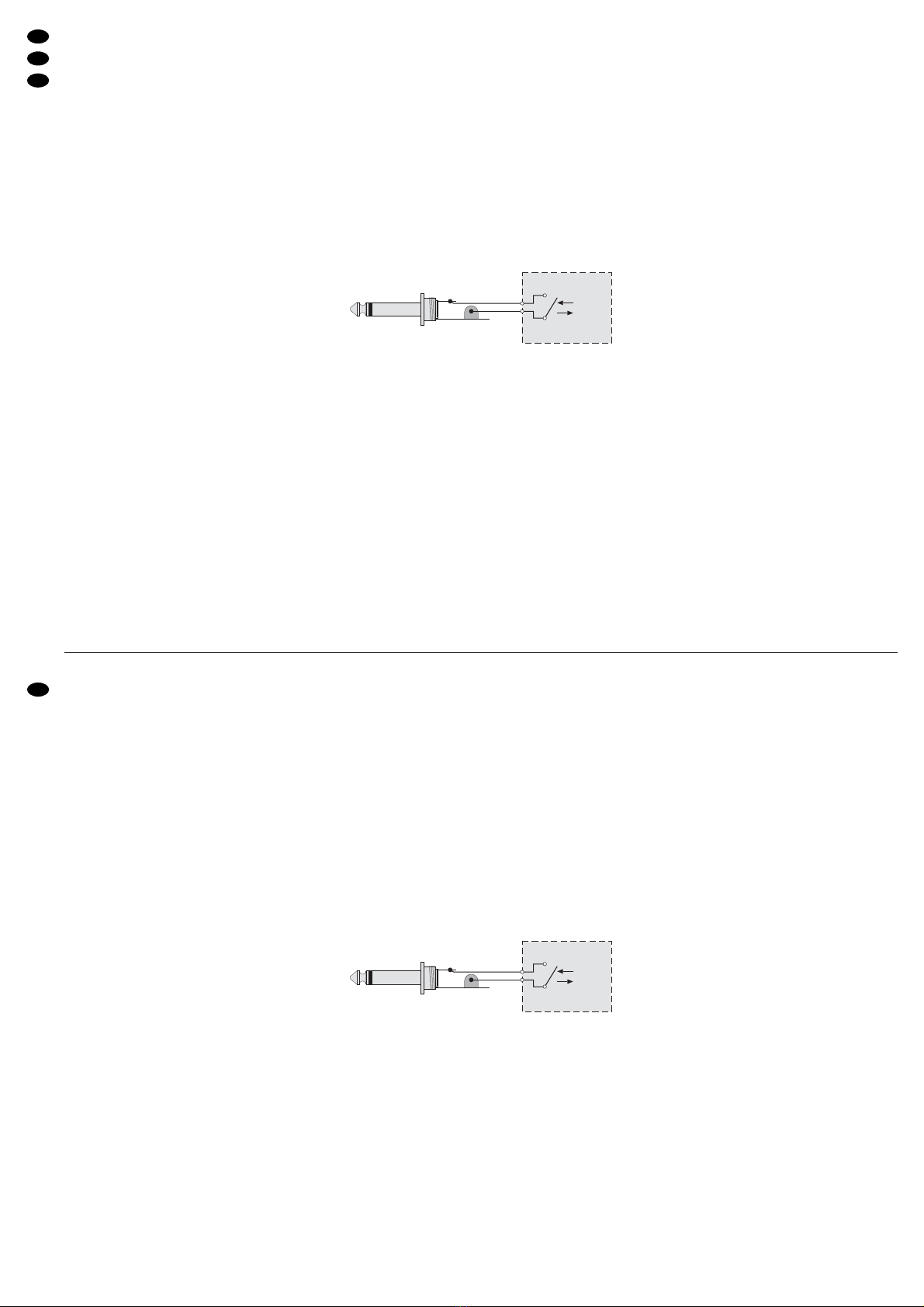

21 3.5mm jack for the remote control of the “Start/

Stop” function

22 Mains cable for the connection to 230V~/50Hz

2Safety Notes

This unit corresponds to the directive for electro-

magnetic compatibility 89/336/EEC and to the low

voltage directive 73/23/EEC.

The unit is supplied with dangerous mains voltage

(230 V~). Leave servicing to authorized personnel

only. Inexpert handling may result in an electric

shock. Furthermore, any guarantee claim will ex-

pire if the unit has been opened.

Please observe the following items in any case:

●The unit is suitable for indoor use only. Protect it

against humidity and heat (admissible ambient

temperature range 0–40°C).

●Do not operate the unit and immediately discon-

nect the plug from the mains socket

1. if there is visible damage to the unit or to the

mains cable.

2. if a defect might have occurred after the unit

was dropped or suffered a similar accident.

3. if malfunctions occur.

In any case the unit must be repaired by author-

ized personnel.

●Adamaged mains cable must only be replaced by

the manufacturer or authorized personnel.

●Never pull the mains cable to disconnect the

mains plug from the socket.

●If the unit is used for other purposes than originally

intended, if it is not connected or operated in the

correct way or not repaired by authorized person-

nel, no liability for any damage will be accepted.

●If the unit is to be put out of operation permanent-

ly, take it to a local recycling plant for disposal.

●Important for U.K. Customers!

The wires in this mains lead are coloured in ac-

cordance with the following code:

blue = neutral

brown = live

As the colours of the wires in the mains lead of this

appliance may not correspond with the coloured

markings identifying the terminals in your plug,

proceed as follows:

1. The wire which is coloured blue must be con-

nected to the terminal in the plug which is

marked with the letter Nor coloured black.

2. The wire which is coloured brown must be con-

nected to the terminal which is marked with the

letter Lor coloured red.

3Assembly and Basic Settings

The turntable platter, the headshell, the counter-

weight for the tone arm, and the dust cover are

separately packed to prevent damage to these parts

and to the turntable during transportation. After

unpacking all parts, the packing material should be

kept for a possible transportation.

Place the turntable on an even, horizontal sur-

face.

3.1 Mounting the turntable platter and the

headshell

Put the turntable platter onto the axle of the turntable

so that it locks into place. Place the supplied felt disc

on the turntable platter.

Take the headshell out of one of the two lateral

polystyrene wrappings, place it onto the front end of

the tone arm, and secure it with the locking nut.

3.2 Mounting the counterweight for the tone

arm

Take the counterweight (4) out of one of the two lat-

eral polystyrene wrappings and place it onto the end

of the tone arm until it locks into place.

3) Den Hebel für den Tonarm-Lift (8) in die vordere

Position stellen.

4) Den Verriegelungshebel für den Tonarm (9) nach

rechts öffnen. DenTonarm am Griff anfassen und

ihn vorsichtig bis kurz vor den Plattenteller füh-

ren, so daß er sich frei nach oben und unten be-

wegen läßt.

Achtung! Die Nadel nirgends anstoßen lassen.

5) Den Tonarm mit der linken Hand abstützen, um

Seitenbewegungen zu verhindern, und mit der

rechtenHand das Gegengewicht (4) so verdrehen,

daß der Tonarm genau waagerecht stehen bleibt

und nicht nach oben oder unten schwingt (Abb. 3).

Schwingt der Tonarm nach oben: Gegengewicht

entgegen dem Uhrzeigersinn drehen.

Schwingt der Tonarm nach unten: Gegengewicht

im Uhrzeigersinn drehen.

6) Den Tonarm zurück auf die Tonarm-Halterung le-

gen und mit dem Verriegelungshebel (9) sichern.

7) Am Gegengewicht (4) befindet sich ein dreh-

barer, schwarzer Ring mit einer Skala. Die rote

Linie auf dem Tonarm zeigt auf irgendeinen Wert

der Skala. Ohne daß das Gegengewicht verdreht

wird, nur den Ring auf „0“ drehen (Abb. 4).

8) Die Skala gibt das Auflagegewicht in Gramm an.

Für das mitgelieferte Abtastsystem ist ein Auf-

lagegewicht von 2,5g erforderlich. Dazu das Ge-

gengewicht (nicht den Ring mit der Skala allein!)

entgegen dem Uhrzeigersinn drehen, bis die

Linie auf dem Tonarm auf „2,5“ zeigt (Abb. 5).

Für andere Abtastsysteme das Auflagege-

wicht einstellen, welches in den dazugehörigen

technischen Daten angeben ist.

3.4 Antiskating einstellen

Beim Abspielen einer Schallplatte treten Kräfte an

der Abtastnadel auf, welche durch die Antiskating-

Einrichtung aufgehoben werden. Dazu den Anti-

skating-Drehknopf (7) von „0“ auf den Wert einstel-

len, der demAuflagegewicht gleich ist, d.h. bei dem

mitgelieferten Abtastsystem auf „2,5“. Der Wert ist

neben dem Pfeil auf dem Drehknopf abzulesen.

3.5 Höhe des Tonarms einstellen

Bei Verwendung einer zusätzlichen Plattentellerauf-

lage ändert sich die Gesamthöhe des Plattentellers.

Dann kann die Höhe des Tomarms angepaßt wer-

den. Dazu den Arretierhebel (6) entgegen dem Uhr-

zeigersinn drehen. Mit dem Einsteller (3) den Ton-

arm entsprechend anheben (max. 6mm). Dann die

Höhe des Tonarms durch Drehen desArretierhebels

(6) in die Position LOCK wieder festsetzen.

3.6 Abdeckhaube montieren

Die zwei Scharniere für die Abdeckhaube aus den

beiden Styropor-Verpackungsteilen herausnehmen

und auf die Abdeckhaube stecken. Die Abdeck-

haube mit den Scharnieren auf den Plattenspieler

aufsetzen. Sie kann jederzeit wieder abgenommen

werden, wenn sie beim Betrieb stört (z.B. beim

Disco-Betrieb).

4Plattenspieler anschließen

1) Die Anschlußkabel mit den Cinch-Steckern (19) –

rot für den rechten Kanal, weiß für den linken

Kanal – mit den Anschlußbuchsen für einen Plat-

tenspieler mit Magnetsystem am Verstärker oder

Mischpult verbinden.

2) Den Kabelschuh des Massekabels (20) an die

Masseklemme des Verstärkers oder Mischpultes

klemmen.

3) Den Stecker des Netzkabels (22) in eine Steck-

dose (230V~/50Hz) stecken.

5Bedienung

5.1 Schallplatte abspielen

1) Die Schutzkappe für die Abtastnadel nach unten

abziehen.

2) Den Plattenspieler mit dem Schalter POWER (1)

einschalten. Die Stroboskoplampe (14) leuchtet.

Bei Bedarf die Nadelbeleuchtung (17) durch Her-

unterdrücken des danebenliegenden Knopfes

(18) einschalten. (Zum Ausschalten die Nadel-

beleuchtung selbst herunterdrücken.)

3) Zur Wahl der Geschwindigkeit die jeweilige Taste

SPEED (16) drücken:

für 33U/min

die linke Taste „33“ drücken

für 45 U/min

die rechte Taste „45“ drücken

für 78 U/min

die Tasten „33“ und „45“ gleichzeitig drücken

ZurAnzeige der gewählten Geschwindigkeit leuch-

tet die jeweilige LED über der gedrückten Taste.

4) Die Schallplatte auflegen. Bei Single-Platten den

Adapter (2) mit auflegen.

5) Den Verriegelungshebel (9) für den Tonarm nach

rechts öffnen. Zum Anheben des Tonarms den

Hebel für den Tonarm-Lift (8) in die hintere Posi-

tion stellen.

6) Die Start/Stopp-Taste (15) drücken. Der Platten-

teller beginnt zu rotieren.

7) Den Tonarm am Griff anfassen, und die Abtast-

nadel über den Anfang bzw. die gewünschte

Stelle auf der Schallplatte positionieren. Den

Hebel für den Tonarm-Lift (8) in die vordere Posi-

tion stellen. Der Tonarm senkt sich langsam

auf die Schallplatte.

Soll das Abspielen unterbrochen werden, den

Hebel für den Tonarm-Lift (8) in die hintere Posi-

tion stellen. Der Tonarm hebt sich über der

gerade erreichten Stelle.

8) Zum Beenden des Abspielens den Tonarm mit

dem Tonarm-Lift (8) anheben und ihn per Hand

auf den Tonarm-Halter zurückführen. Den Plat-

tenteller mit der Start/Stopp-Taste (15) stoppen.

9) Nach dem Gebrauch des Plattenspielers den Ton-

arm mit dem Verriegelungshebel (9) sichern, und

das Gerät mit dem Schalter POWER (1) aus-

schalten. Die Abdeckhaube zum Schutz gegen

Staub herunterklappen.

The counterweight is then used for precise adjust-

ment of the stylus pressure on the record.

3.3 Adjusting the stylus pressure

1) First turn the antiskating knob (7) counter-clock-

wise to “0”.

2) Pull down the protective cover of the stylus.

3) Place the lever for the tone arm lift (8) in the front

position .

4) Open the tone arm locking lever (9) to the right.

Seize the handle of the tone arm and lead it

carefully just before the turntable platter so that it

can be moved upwards and downwards.

Attention! The stylus must not hit against any-

thing.

5) Support the tone arm with the left hand to prevent

lateral movements, and turn the counterweight

(4) with the right hand so that the tone arm

remains in a horizontal position and does not

move upwards or downwards (fig. 3).

If the tone arm moves upwards: turn the counter-

weight counter-clockwise.

If the tone arm moves downwards: turn the coun-

terweight clockwise.

6) Put the tone arm back onto the tone arm support

and secure it with the locking lever (9).

7) The counterweight (4) is provided with a black

rotary ring with a scale. The red line on the tone

arm points to a value on this scale. Without turn-

ing the counterweight, only turn the ring to “0”

(fig.4).

8) The scale indicates the stylus pressure in grams.

Astylus pressure of 2.5g is required for the sup-

plied stylus system. For this purpose, turn the

counterweight (not only the ring with the scale!)

counter-clockwise until the line on the tone arm

points to “2,5” (fig. 5).

For other stylus systems, adjust the stylus

pressure indicated in the corresponding specifi-

cations.

3.4 Adjusting the antiskating facility

When playing a record, forces occur on the stylus

which are compensated by the antiskating facility.

For this purpose, adjust the antiskating knob (7)

from “0” to the value which equals the stylus pres-

sure, i.e. for the supplied stylus system to “2,5”: The

arrow next to the knob points to the corresponding

value on the knob.

3.5 Adjusting the height of the tone arm

If an additional underlayer is placed on the turntable

platter, the total height of the turntable platter is

changed. Then the height of the tone arm can be

matched. For this purpose, turn the locking lever (6)

counter-clockwise. By means of the adjuster (3) lift

the tone arm correspondingly (max. 6mm). Subse-

quently, fix the height of the tone arm by turning the

locking lever (6) into position LOCK.

3.6 Mounting the dust cover

Take the two hinges for the dust cover out of the two

polystyrene wrappings and attach them to the dust

cover. Place the dust cover with the hinges on the

turntable. It can be removed any time if it interferes

with the operation (e.g. during disco operation).

4Connecting the Turntable

1) Connect the cable with the phono plugs (19) –

red for the right channel, white for the left channel

– to the jacks for a turntable with magnetic

system at the amplifier or mixer.

2) Fix the cable lug of the ground cable (20) to the

ground clamp of the amplifier or mixer.

3) Connect the plug of the mains cable (22) to a

mains socket (230V~/50Hz).

5Operation

5.1 Playing a record

1) Pull down the protective cover of the stylus.

2) Switch on the turntable with the switch POWER

(1).The stroboscope lamp (14) lights up. If re-

quired, switch on the stylus illumination (17) by

pressing the button next to it (18). (To switch off,

press down the stylus illumination itself.)

3) To select the speed, press the corresponding but-

ton SPEED (16):

for 33rpm

press the left button “33”

for 45rpm

press the right button “45”

for 78rpm

press the buttons “33” and “45” at the same

time

To indicate the selected speed, the respective

LED above the button pressed lights up.

4) Put on the record. For single records, use the

adapter (2).

5) Open the locking lever (9) for the tone arm to the

right. To lift the tone arm, place the lever for the

tone arm lift (8) in the rear position .

6) Press the Start/Stop button (15). The turntable

platter starts to rotate.

7) Seize the handle of the tone arm, and place the

stylus above the beginning or the desired spot of

the record. Place the lever for the tone arm lift (8)

in the front position . The tone arm is slowly

lowered onto the record.

For interrupting the playing, place the lever for

the tone arm lift (8) in the rear position . The

tone arm is lifted above the spot just reached.

8) To stop the playing, lift the tone arm with the tone

arm lift (8) and put it manually back onto the tone

arm support. Stop the turntable platter with the

Start/Stop button (15).

9) After use of the turntable, secure the tone arm

with the locking lever (9) and switch off the unit 5

5.2 Geschwindigkeit verändern

Bei Bedarf kann die Geschwindigkeit des Platten-

spielers und damit die Tonhöhe („pitch“) des gerade

abgespielten Titels mit dem Regler PITCH ADJ. (10)

um bis zu 10% erhöht oder verringert werden. In der

Mittelstellung [Regler rastet ein, grüne LED (11)

leuchtet] ist die gewählte Standardgeschwindigkeit

eingestellt, d.h. exakt 331/3U/min, 45U/min oder

78U/min – je nachdem welche Taste SPEED (16)

gedrückt wurde.

Zur Kontrolle der eingestellten Geschwindigkeit

dient der Stroboskopring (13) am Plattentellerrand.

Bei rotierendem Plattenteller den Teil des Rings be-

trachten, der von der Stroboskoplampe (14) beleuch-

tet wird (eventuell die Raumbeleuchtung verringern):

Bleiben die Punkte des untersten Rings schein-

bar stehen, läuft der abgespielte Titel um 3,3%

langsamer als mit Standardgeschwindigkeit.

Bleiben die (größeren) Punkte des zweiten Rings

von unten scheinbar stehen, läuft der Titel mit

Standardgeschwindigkeit.

Bleiben die Punkte des dritten Rings von unten

scheinbar stehen, läuft der Titel um 3,3% schnel-

ler als mit Standardgeschwindigkeit.

Bleiben die Punkte des obersten Rings scheinbar

stehen, läuft der Titel um 7,2% schneller als mit

Standardgeschwindigkeit.

5.2.1 Takt von zwei Musikstücken angleichen

Mit den Tasten PITCH BEND +und

(12) läßt sich

die Abspielgeschwindigkeit kurzzeitig erhöhen oder

verringern. Dies ermöglicht es, den Takt des gerade

laufenden Titels an den Takt eines auf einem ande-

ren Gerät laufenden Musikstückes anzupassen.

1) Mit dem Regler PITCH ADJ. (10) die Geschwin-

digkeit des laufenden Musikstückes an die Ge-

schwindigkeit des zweiten Musikstückes anglei-

chen.

2) Mit den Tasten PITCH BEND +und

die Takt-

schläge beider Musikstücke genau übereinan-

derlegen: Solange die Taste+oder

gedrückt

gehalten wird, läuft der Titel 10% schneller bzw.

langsamer als mit Standardgeschwindigkeit.

Hinweis: Die Taste +ist bei einer mit dem Regler

PITCH ADJ. (10) eingestellten Geschwindigkeit von

+10% unwirksam und die Taste

bei einer Ge-

schwindigkeit von

10%.

5.3 Fernsteuern der Funktion „Start/Stopp“

Für den Disco-Betrieb kann die Funktion „Start/

Stopp“ über einen separaten Schalter ferngesteuert

werden, z.B. über ein Mischpult mit sogenanntem

Fader-Start. Wenn am Mischpult der Regler für den

Plattenspieler geöffnet wird, startet automatisch der

Plattenspieler und stoppt wieder, wenn der Regler

geschlossen wird.

Den Schalter bzw. das Mischpult über einen 2poli-

gen 3,5-mm-Klinkenstecker an die Buchse REMOTE

START/STOP (21) anschließen (sieheAbb. 6 unten).

➅Anschluß für die Fernsteuerung „Start/Stopp“

Hinweis: Das Starten/Stoppen des Plattenspielers

sollte entweder direkt am Gerät durch Betätigen der

Start/Stopp-Taste (15) erfolgen oder ferngesteuert

über den Anschluß REMOTE START/STOP. Wer-

den beide Bedienungsarten kombiniert, kann es zu

Fehlfunktionen kommen.

6Zubehör

6.1 Ersatz-Tonabnehmersystem und -Nadel

Bei Bedarf kann das Tonabnehmersystem oder die

Abtastnadel leicht ausgewechselt werden. Im Fach-

handel sind entsprechende Ersatzteile erhältlich,

z.B. von MONACOR das Tonabnehmer-Magnetsy-

stem EN-24 und die dazu passende Abtastnadel

EN-24SP. Nach dem Austausch des Tonabnehmer-

systems das Auflagegewicht und die Antiskating-

Einrichtung neu einstellen (siehe Kap. 3.3 und 3.4).

6.2 Ersatz-Systemträger

Ein Ersatz-Systemträger (z.B. der Systemträger

EN-120 von MONACOR) komplett mit einem Ton-

abnehmersystem kann in die Halterung (5) gesteckt

werden. Damit ist bei Bedarf immer sofort Ersatz

verfügbar. Der Systemträger läßt sich schnell durch

Ab- und Anschrauben austauschen. Anschließend

das Auflagegewicht und die Antiskating-Einrichtung

neu einstellen (siehe Kap. 3.3 und 3.4).

7Wartung

7.1 Pflege

Das Plattenspielergehäuse und die Abdeckhaube

nur mit einem trockenen, weichen Tuch oder einem

leicht angefeuchteten Lappen (nicht tropfnaß!) ab-

wischen. KeinenAlkohol und keine Chemikalien oder

scharfe Reinigungsmittel verwenden! Zum Entstau-

ben der Abtastnadel und Schallplatten ist im Fach-

handel entsprechendes Zubehör erhältlich, z.B. die

Carbonfaser-Plattenbürste DC-100 von MONACOR.

7.2 Transport

Wollen Sie den Plattenspieler versenden, so achten

Sie darauf, daß der Plattenteller und alle anderen

Baugruppen des Gerätes nur original verpackt

und/oder extra transportgesichert verschickt wer-

den. Gehäuse- und Geräteschäden, die durch einen

unsachgemäß lose verpackten Plattenteller (z.B.

Plattenteller nicht von der Achse genommen und

nicht gesichert o.ä.) verursacht werden, unterliegen

nicht der Garantie und sind deshalb kostenpflichtig!

Für den Versand unbedingt beachten:

1) Die Schutzkappe für die Abtastnadel aufstecken.

2) Den Tonarm mit dem Verriegelungshebel (9)

sichern.

Start

Stop

with the POWER switch (1). Fold down the cover

for protection against dust.

5.2 Changing the speed

If required, the speed of the turntable and thus the

pitch of the title just playing can be increased or re-

duced with the control PITCH ADJ. (10) by up to

10%. In mid-position [control locks into place, green

LED (11) lights up] the selected standard speed is

adjusted, i.e. exactly 331/3rpm, 45rpm, or 78rpm –

according to which button SPEED (16) was selected.

The stroboscope ring (13) on the rim of the turn-

table platter serves to check the adjusted speed.

With rotating turntable platter observe the part of the

ring which is illuminated by the stroboscope lamp

(14) (if necessary, reduce the room illumination):

If the markings of the lowest ring seem to stand

still, the current title is played by 3.3% slower

than at standard speed.

If the (bigger) markings of the second ring seen

from below seem to stand still, the title is played

at standard speed.

If the markings of the third ring seen from below

seem to stand still, the title is played by 3.3%

faster than at standard speed.

If the markings of the upper ring seem to stand

still, the title is played by 7.2% faster than at

standard speed.

5.2.1 Pitch bending

With the buttons PITCH BEND +and

(12) the play-

ing speed can shortly be increased or reduced.

Thus, it is possible to match the beat of the currently

playing title to that of a music piece playing on an-

other unit.

1) Use the control PITCH ADJ. (10) to match the

speed of the currently playing music piece to the

speed of the second music piece.

2) With the buttons PITCH BEND +and

synchro-

nize the beats of the two music pieces with each

other: as long as the button +or

is kept

pressed, the title is played at a speed that is by

10% faster or slower than the standard speed.

Note: At a speed of +10% adjusted with the control

PITCH ADJ. (10) the button +is ineffective, at a

speed of

10%, the button

is ineffective.

5.3 Remote control of the “Start/Stop”

function

For disco operation the function “Start/Stop” can be

remote-controlled via a separate switch, e.g. via a

mixer with a so-called fader start. If the fader for the

turntable is advanced on the mixer, the turntable will

automatically start and will stop again if the fader is

closed.

Connect the switch or the mixer via a 2-pole 3.5mm

plug to the jack REMOTE START/STOP (21) (see

fig. 6 below).

➅Connection for the remote control “Start/Stop”

Note: Starting/stopping of the turntable should ei-

ther be made directly on the unit by pressing the

Start/Stop button (15) or remote-controlled via the

connection REMOTE START/STOP. If both ways of

operating are combined, there may be malfunctions.

6Accessories

6.1 Replacement phono cartridge system and

stylus

If required, the phono cartridge system or the stylus

can easily be replaced. The corresponding replace-

ment parts are available from the retailer, e.g.

magnetic phono cartridge system EN-24 and the

matching stylus EN-24SP by MONACOR. After

replacing the phono cartridge system, readjust the

stylus pressure and the antiskating facility (see

chapters 3.3 and 3.4).

6.2 Replacement headshell

Areplacement headshell (e.g. the headshell EN-120

by MONACOR) including a phono cartridge system

can be placed into the support (5). Thus, a replace-

ment is immediately available, if required. The head-

shell can easily be replaced by unscrewing the exist-

ing one and screwing on the new one. After the

replacement, readjust the stylus pressure and the

antiskating facility (see chapters 3.3 and 3.4).

7Maintenance

7.1 Cleaning

It is recommended to clean the turntable housing

and the dust cover only with a dry, soft cloth or a

damp cloth (not dripping wet!). Do not use alcohol,

chemicals, or strong detergents! For dusting the sty-

lus and the records, the corresponding accessories

are available from your retailer, e.g. the carbon fibre

brush for records DC-100 by MONACOR.

7.2 Transportation

If the turntable is to be dispatched, pay attention that

the turntable platter and all other components of the

unit are only packed in their original packing material

and/or are especially secured for transportation.

Any damage to the housing or to the unit due to a

turntable platter that was not correctly packed (e.g.

turntable platter was not removed from the axle and

not secured, etc.) is not covered by the guarantee

and therefore the repair will be charged!

It is essential to observe the following instruc-

tions for dispatch:

1) Place the protective cap on the stylus.

2) Secure the tone arm with the locking lever (9).

Start

Stop

3) Das Gegengewicht (4) für den Tonarm durch Dre-

hen im Uhrzeigersinn abschrauben.

4) Den Plattenteller von der Achse abnehmen, ein-

zeln verpacken und gegen Verrutschen sichern.

5) Am besten den Original-Verpackungskarton ver-

wenden.

8Technische Daten

8.1 Tonarm

effektive Länge: . . . . . . . . . 230mm

Überhang: . . . . . . . . . . . . . 15,2mm

Spurwinkelfehler

innerer Rillenradius: . . . 2°32'

äußerer Rillenradius: . . . 0°32'

Kröpfungswinkel: . . . . . . . . 22°

vertikale Friktion: . . . . . . . . 7mg

8.2 Laufwerk

Plattenteller: . . . . . . . . . . . Alu-Guß, Ø 332mm,

1kg

Geschwindigkeiten: . . . . . . 331/3U/min, 45U/min,

78U/min

Geschwindigkeitsregelung: ±10%

Start-Drehmoment: . . . . . . 2kg/cm

Hochlaufzeit: . . . . . . . . . . . < 0,7s bei 331/3U/min

Gleichlaufschwankungen: . <0,09%

Stromversorgung: . . . . . . . 230V~/50Hz

Leistungsverbrauch: . . . . . 35VA

Einsatztemperatur: . . . . . . 0–40°C

Abmessungen (B x H x T): 450 x 152 x 352mm

Gewicht: . . . . . . . . . . . . . . 10,7kg

Laut Angaben des Herstellers.

Änderungen vorbehalten.

3) Unscrew the counterweight for the tone arm (4)

by turning it clockwise.

4) Remove the turntable platter from the axle, pack

it separately, and secure it against displacement.

5) It is recommended to use the original packing

material.

8Specifications

8.1 Tone arm

Effective length: . . . . . . . . 230mm

Overhang: . . . . . . . . . . . . . 15.2mm

Tracking error

inner groove: . . . . . . . . . 2°32’

outer groove: . . . . . . . . . 0°32’

Offset angle: . . . . . . . . . . . 22°

Vertical friction: . . . . . . . . . 7mg

8.2 Playing mechanism

Turntable platter: . . . . . . . . aluminium die-cast,

Ø 332mm, 1kg

Speeds: . . . . . . . . . . . . . . . 331/3rpm, 45rpm,

78rpm

Adjustment of pitch

control: . . . . . . . . . . . . . . . ±10%

Starting torque: . . . . . . . . . 2kg/cm

Starting time: . . . . . . . . . . . < 0.7 seconds at

331/3rpm

Wow and flutter: . . . . . . . . < 0.09%

Power supply: . . . . . . . . . . 230V~/50Hz

Power consumption: . . . . . 35VA

Ambient temperature: . . . . 0–40°C

Dimensions (W x H x D): . . 450 x 152 x 352mm

Weight: . . . . . . . . . . . . . . . 10.7kg

According to the manufacturer.

Subject to change. 7

Ouvrez le présent livret page 3 de manière à

visualiser les éléments et branchements.

1Eléments et branchements

1.1 Eléments (schéma 1)

1Interrupteur général Marche/Arrêt

2Adaptateur pour disque au standard 45 tours

3Réglage pour la hauteur du bras de lecture

4Contrepoids pour le bras de lecture

5Support pour un porte cellule de rechange

6Levier d’arrêt pour le réglage de la hauteur

7Bouton rotatif pour le réglage anti-skating

8Levier pour le lève-bras

9Levier de verrouillage pour le bras de lecture

10 Potentiomètre de réglage PITCH ADJ. pour

modifier la vitesse (±10%)

11 LED d’affichage de la vitesse standard; s’allume

lorsque le réglage de vitesse (10) est en position

médiane

12 Touches PITCH BEND +et

pour adapter le

rythme de deux morceaux

13 Anneau stroboscopique avec 4 anneaux de

repérage; sert à contrôler la vitesse réglée (voir

chapitre 5.2)

14 Lampe stroboscope

15 Touche Start/Stop (Marche/Arrêt)

16 Touches SPEED: sélection de la vitesse

pour 33tours/min: enfoncez la touche gauche

“33”; la LED au-dessus de la touche brille

pour 45tours/min: enfoncez la touche droite

“45”; la LED au-dessus de la touche brille

pour 78 tours/min: enfoncez simultanément les

touches droite et gauche “33” et “45”; les LEDs

au-dessus des touches brillent

17 Eclairage de l’aiguille

18 Bouton d’activation de l’éclairage de l’aiguille

(17)

1.2 Branchements (schéma 2)

19 Cordons RCA pour la sortie audio stéréo (rouge

= canal droit, blanc = canal gauche) pour la con-

nexion à un amplificateur ou une table de mixage

20 Cordon masse

21 Prise jack 3,5 pour la commande à distance de la

fonction “Marche/Arrêt”

22 Cordon secteur à relier au secteur 230V~/50Hz

2Conseils de sécurité

Cet appareil répond à la norme 89/336/CEE rela-

tive à la compatibilité électromagnétique et à la

norme 73/23/CEE portant sur les appareils à basse

tension.

La platine-disques est alimentée par une tension

dangereuse en 230V~. Ne touchez jamais l’inté-

rieur de l’appareil car vous pourriez subir une

décharge électrique mortelle. En outre, l’ouverture

de l’appareil rend tout droit à la garantie caduque.

Respectez scrupuleusement les points suivants:

●Cet appareil n’est conçu que pour une utilisation en

intérieur. Protégez-le de l’humidité et de la chaleur

(température d’utilisation admissible 0–40°C).

●Ne faites pas fonctionner l’appareil et débran-

chez-le immédiatement lorsque:

1. des dommages apparaissent sur l’appareil ou

sur le cordon secteur.

2. après une chute ou un accident similaire, vous

avez un doute sur l’état de l’appareil.

3. des défaillances apparaissent.

Seul un technicien habilité peut effectuer les répa-

rations.

●Seul le constructeur ou un technicien habilité peut

remplacer tout cordon secteur endommagé.

●Ne le débranchez jamais en tirant directement sur

le cordon secteur.

●Nous déclinons toute responsabilité en cas de

dommage si l’appareil est utilisé dans un but autre

que celui pour lequel il a été conçu, s’il n’est pas

correctement branché ou utilisé ou n’est pas

réparé d’une manière appropriée.

●Lorsque l’appareil est définitivement retiré du ser-

vice, vous devez le déposer dans une usine de

recyclage adaptée.

3Montage et réglages de base

Le plateau, le porte cellule, le contrepoids pour le

bras de lecture et le couvercle de protection sont

livrés sous un emballage individuel de manière à

éviter tout dommage sur les éléments et la platine-

disques pendant le transport. Lorsque vous avez

déballé tous les éléments, il est recommandé de

conserver les emballages pour tout transport ulté-

rieur possible.

Placez la platine-disques sur une surface plane

et horizontale.

3.1 Montage du plateau et du porte cellule

Placez le plateau sur l’axe de la platine-disques jus-

qu’à l’enclenchement. Placez la feutrine livrée sur le

plateau.

Retirez le porte cellule de l’un des deux emballa-

ges latérals en polystyrène. Placez-le à l’extrémité

antérieure du bras de lecture et arrêtez-le avec

l’écrou verrouillage.

3.2 Montage du contrepoids pour le bras de

lecture

Retirez le contrepoids (4) de l’un des deux emballa-

ges latérals en polystyrène. Placez le contrepoids à

l’extrémité du bras de lecture, jusqu’à ce qu’il s’en-

castre.

Le contrepoids sert à régler exactement le poids

avec lequel la cellule pèse sur le disque.

3.3 Réglage de la pression de l’aiguille

1) Tournez le bouton antiskating (7) dans le sens

inverse des aiguilles d’une montre vers “0”.

Vi preghiamo di aprire completamente la pagina 3.

Così potete sempre vedere gli elementi di coman-

do e i collegamenti descritti.

1Comandi e collegamenti

1.1 Comandi (fig.1)

1Interruttore ON/OFF

2Adattatore per dischi single

3Regolatore altezza del braccio

4Contrappeso del braccio

5Supporto per pick-up di scorta

6Leva di bloccaggio per regolatore altezza

7Manopola di regolazione antiskating

8Leva del lift per il braccio

9Leva di bloccaggio del braccio

10 Regolatore PITCHADJ. per cambiare la velocità

(±10%)

11 LED per indicare la velocità standard; si accende

quando il regolatore velocità (10) si trova in posi-

zione centrale

12 Tasti PITCH BEND +e

per adattare il ritmo di

due brani musicali

13 Anello stroboscopico con quattro anelli; serve

per controllare la velocità impostata (vedi cap.

5.2)

14 Lampada stroboscopica

15 Tasto Start/Stop

16 Tasti SPEED per selezionare la velocità

per 33g/m premere il tasto sinistro “33”; il LED

sopra il tasto si accende

per 45g/m premere il tasto destro “45”; il LED

sopra il tasto si accende

per 78g/m premere contemporaneamente i tasti

“33” e “45”; i LED sopra i tasti si accendono

17 Illuminazione della puntina

18 Interruttore per accendere l’illuminazione della

puntina (17)

1.2 Collegamenti (fig.2)

19 Cavo cinch per l’uscita audio stereo (rosso =

canale destro, bianco = canale sinistro) per il col-

legamento con un amplificatore o mixer

20 Cavo di collegamento della massa

21 Presa jack 3,5mm per il telecomando della fun-

zione Start/Stop

22 Collegamento rete 230V~/50Hz

2Avvertenze di sicurezza

Questo apparecchio corrisponde alle direttive CE

89/336/CEE sulla compatibilità elettromagnetica e

73/23/CEE per apparecchi a bassa tensione.

L’apparecchio funziona con tensione di rete di

230V~. Non intervenire mai al suo interno; la

manipolazione scorretta può provocare delle sca-

riche pericolose. Se l’apparecchio viene aperto,

cessa ogni diritto di garanzia.

Si devono osservare assolutamente i seguenti punti:

●L’apparecchio è previsto solo per l’uso all’interno

di locali. Proteggerlo dall’umidità e dal calore

(temperatura d’impiego ammessa 0–40°C).

●Non mettere in funzione l’apparecchio e staccare

subito la spina rete se:

1. l’apparecchio o il cavo rete presentano dei

danni visibili;

2. dopo una caduta o dopo eventi simili sussiste il

sospetto di un difetto;

3. l’apparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad una offi-

cina competente.

●Il cavo rete, se danneggiato, deve essere sosti-

tuito solo dal costruttore o da un laboratorio auto-

rizzato.

●Staccare il cavo rete afferrando la spina, senza ti-

rare il cavo.

●Nel caso di uso improprio, di collegamento sba-

gliato, di impiego scorretto o di riparazione non a

regola d’arte dell’apparecchio non si assume nes-

suna responsabilità per eventuali danni.

●Se si desidera eliminare l’apparecchio definitiva-

mente, consegnarlo per lo smaltimento ad un’isti-

tuzione locale per il riciclaggio.

3Montaggio e regolazioni base

Il piatto, il supporte per pick-up, il contrappeso per il

braccio ed il coperchio sono imballati singolarmente

per evitare danni durante il trasporto. Dopo aver

disimballato i pezzi, conservare l’imballaggio per

eventuali trasporti futuri.

Posizionare il giradischi su un piano orizzontale.

3.1 Montaggio del piatto e del supporte per

pick-up

Infilare il piatto sull’asse del giradischi fino allo

scatto. Posare il disco di feltro in dotazione sul piatto.

Togliere il supporte per pick-up dal uno dei due

involucri laterali di polistirolo, infilarlo sull’estremità

anteriore del braccio e fissarlo con la vite.

3.2 Montaggio del contrappeso

Togliere il contrappeso (4) per il braccio dal uno dei

due involucri laterali di polistirolo ed infilarlo sull’e-

stremità posteriore del braccio fino allo scatto.

Il contrappeso servirà poi a regolare con esattez-

za il peso della puntina sul disco.

3.3 Regolazione del peso della puntina

1) Girare il pomello antiskating (7) in senso antiora-

rio e portarlo sullo “0”.

2) Sfilare la protezione della puntina verso il basso.

3) Portare la leva del lift del braccio (8) in posizione

anteriore .

4) Sbloccare il braccio spostando la levetta (9) ver-

so destra. Afferrare il braccio alla sua presa ed

avvicinarlo al piatto in modo che si possa muo-

vere liberamente in alto ed in basso.

Attenzione! Evitare qualsiasi contatto con la

puntina.

2) Tirez le couvercle de protection de l’aiguille vers

le bas.

3) Placez le levier pour le lève-bras (8) sur la posi-

tion avant .

4) Ouvrez le levier de verrouillage (9) du bras de

lecture vers la droite. Saisissez le bras de lecture

par sa poignée, dirigez-le avec précaution jus-

qu’au début du plateau de telle sorte qu’il puisse

être déplacé librement vers le haut et le bas.

Attention: Ne laissez pas heurter l’aiguille.

5) Maintenez le bras de lecture avec la main gau-

che pour éviter tout mouvement latéral, avec la

main droite, tournez le contrepoids (4) de telle

sorte que le bras de lecture reste à l’horizontale

et ne se déplace pas vers le haut ou le bas

(schéma 3).

Si le bras de lecture va vers le haut: tournez le

contrepoids dans le sens inverse des aiguilles

d’une montre.

Si le bras de lecture va vers le bas: tournez le

contrepoids dans le sens des aiguilles d’une

montre.

6) Remettez le bras de lecture sur son support, ver-

rouillez-le avec le levier de verrouillage (9).

7) Sur le contrepoids (4) se trouve un anneau noir,

rotatif, avec une échelle. Le repère rouge sur le

bras de lecture indique une valeur de l’échelle.

Sans tourner le contrepoids, mettez uniquement

l’anneau sur “0” (schéma 4).

8) Sur l’échelle, vous pouvez lire la pression de l’ai-

guille en grammes. Pour le système livré, la pres-

sion est de 2,5g; tournez le contrepoids dans le

sens inverse des aiguilles d’une montre jusqu’à

la ligne sur le bras de lecture montre à 2,5

(schéma 5); attention: tournez l’anneau et le con-

trepoids, pas seulement l’anneau avec l’échelle.

Pour d’autres systèmes, réglez la pression de

l’aiguille en fonction des caractéristiques techni-

ques spécifiées.

3.4 Réglage de l’anti-skating

Lors de la lecture d’un disque, des forces s’appli-

quent sur l’aiguille pouvant être contrées par le

réglage anti-skating. Mettez le bouton du réglage

anti-skating (7) à partir de “0” sur la valeur égale à la

pression de l’aiguille, c’est-à-dire pour le système

livré sur “2,5”. La flèche à côté du bouton rotatif

montre sur la valeur.

3.5 Réglage de la hauteur du bras de lecture

Si vous utilisez un tapis supplémentaire pour le pla-

teau, la hauteur totale du plateau est modifiée. Il

convient donc d’adapter la hauteur du bras de lec-

ture. Tournez le levier d’arrêt (6) dans le sens

inverse des aiguilles d’une montre; avec le réglage

(3), montez le bras de lecture (6mm max.); en

tournant le levier d’arrêt (6) vers la position LOCK,

fixez la hauteur du bras de lecture.

3.6 Montage du couvercle de protection de la

platine-disques

Retirez les deux charnières pour le couvercle des

deux emballages en polystyrène et placez-les sur le

couvercle. Placez le couvercle avec ses charnières

sur la platine-disques. Vous pouvez toujours retirer

le couvercle en cas de gêne lors, par exemple,

d’une utilisation en discothèque.

4Branchements de la platine-disques

1) Reliez les cordons avec les fiches RCA (19) –

rouge pour le canal droit, blanc pour le canal gau-

che – aux prises de connexion pour une platine-

disques à système magnétique sur l’amplifica-

teur ou la table de mixage.

2) Fixez la cosse du câble de masse (20) à la borne

masse de l’amplificateur ou de la table de

mixage.

3) Reliez le cordon secteur (22) à une prise secteur

(230V~/50Hz).

5Utilisation

5.1 Lecture d’un disque

1) Retirez le couvercle de protection de l’aiguille

vers le bas.

2) Allumez la platine-disques avec l’interrupteur

POWER (1). La lampe stroboscope (14) s’allume.

Si nécessaire, vous pouvez allumer l’éclai-

rage de l’aiguille (17) en enfonçant le bouton (18)

à côté. (Pour l’éteindre, appuyez sur l’éclairage

de l’aiguille).

3) Enfoncez la touche SPEED (16) correspondante

pour sélectionner la vitesse:

pour 33tr/mn

enfoncez la touche gauche “33”

pour 45tr/mn

enfoncez la touche droite “45”

pour 78tr/mn

enfoncez simultanément les touches “33” et “45”

La LED correspondante au-dessus de la touche

enfoncée brille, indiquant la vitesse sélectionnée.

4) Placez le disque, pour les 45 tours, placez com-

plémentairement l’adaptateur (2).

5) Ouvrez le levier de verrouillage (9) pour le bras

de lecture en le poussant vers la droite; pour sou-

lever le bras de lecture, mettez le levier pour le

lève-bras (8) sur la position arrière .

6) Enfoncez la touche Start/Stop (Marche/Arrêt)

(15), le plateau commence à tourner.

7) Saisissez la poignée du bras de lecture, placez

l’aiguille au début ou à l’endroit voulu sur le dis-

que; mettez le levier pour le lève-bras (8) sur la

position avant , le bras de lecture s’incline len-

tement sur le disque.

Si la lecture doit être interrompue, mettez le

levier pour le lève-bras (8) sur la position arrière

. Le bras de lecture se relève au-dessus de la

position justement atteinte.

8) Pour terminer la lecture, levez le bras de lecture

avec le lève-bras (8), remettez-le manuellement

5) Sostenere il braccio con la mano sinistra per evi-

tare che si muova lateralmente, e con la mano

destra girare il contrappeso (4) in modo tale che

il braccio rimanga fermo in posizione orizzontale,

senza muoversi né verso l’alto né verso il basso

(fig. 3).

Se il braccio si muove verso l’alto, girare il con-

trappeso in senso antiorario.

Se il braccio si muove verso il basso, girare il

contrappeso in senso orario.

6) Riportare il braccio sul suo supporto e bloccarlo

con la levetta (9).

7) Sul contrappeso (4) si trova un anello nero gire-

vole graduato. La linea rossa sul braccio indica

inizialmente un qualsiasi valore. Posizionare il

solo l’anello sullo “0” senza far girare il contrap-

peso (fig. 4).

8) La scala indica il peso della puntina in grammi.

La puntina in dotazione richiede un peso di 2,5gr.

Pertanto girare il contrappeso (non solo l’anello

graduato!) in senso antiorario sul “2,5” (fig. 5).

Nello stesso modo si imposta il peso per altre

puntine a seconda delle relative indicazioni tecni-

che.

3.4 Regolazione antiskating

Durante la riproduzione di un disco, sulla puntina

agiscono delle forze che devono essere compen-

sate con il dispositivo antiskating. Girare il pomello

antiskating (7) dallo “0” su un valore pari a quello del

peso della puntina, nel nostro caso sul “2,5”. Il

valore si legge vicino alla freccia sul pomello.

3.5 Regolare l’altezza del braccio

Se sul piatto si mette un supporto supplementare,

l’altezza totale del piatto cambia. Allora è opportuno

adattare l’altezza del braccio. Per fare ciò girare la

leva di bloccaggio (6) in senso antiorario. Con il

regolatore (3) si può ora alzare il braccio (max.

6mm). Quindi bloccare di nuovo l’altezza del brac-

cio portando la leva (6) in posizione LOCK.

3.6 Montaggio del coperchio

Togliere le due cerniere dall’imballaggio di due parti

e infilarle sul coperchio. Quindi inserire il coperchio

con le cerniere sul giradischi. Il coperchio può

essere staccato in qualsiasi momento se disturba

(p.es. in discoteca).

4Collegamento del giradischi

1) Inserire i cavi cinch (19) – rosso per il canale

destro, bianco per il canale sinistro – nelle prese

per giradischi magnetici di un amplificatore o di

un mixer.

2) Fissare il capocorda del cavo massa (20) al ri-

spettivo morsetto dell’amplificatore o mixer.

3) Collegare il cavo rete (22) con una presa di rete

(230V~/50Hz).

5Le funzioni del giradischi

5.1 Riproduzione di un disco

1) Sfilare la protezione della puntina verso il basso.

2) Accendere il giradischi con l’interruttore POWER

(1). Si accende la lampada stroboscopica (14).

Se necessario accendere l’illuminazione della

puntina (17) premendo il pulsante (18). Per spe-

gnerla premere l’illuminazione verso il basso.

3) Per selezionare la velocità premere uno dei tasti

SPEED (16):

per 33g/m

premere il tasto sinistro “33”

per 45g/m

premere il tasto destro “45”

per 78g/m

premere contemporaneamente i tasti “33” e “45”

Il LED sopra il relativo tasto indica la velocità

impostata.

4) Mettere il disco; nel caso di un disco single inse-

rire l’adattatore (2).

5) Spostare la leva blocco braccio (9) verso destra.

Per alzare il braccio, portare la leva per il lift del

braccio (8) in posizione posteriore .

6) Premere il tasto Start/Stop (15). Il piatto comin-

cia a roteare.

7) Afferrare il braccio all’impugnatura e portare la

puntina sopra l’inizio del disco o sopra il punto

desiderato. Portare la leva per il lift del braccio (8)

in posizione anteriore . Il braccio si abbassa

lentamente sul disco.

Per interrompere la riproduzione del disco, portare

la leva per il lift del braccio (8) in posizione

posteriore . Il braccio si alza sopra il punto rag-

giunto in quel momento.

8) Per terminare la riproduzione sollevare il braccio

con il lift (8) e riportarlo con la mano nella sua

sede. Fermare il piatto con il tasto Start/Stop (15).

9) Dopo l’uso bloccare il braccio con la levetta (9) e

spegnere l’apparecchio con l’interruttore POWER

(1). Chiudere il coperchio per proteggere il gira-

dischi dalla polvere.

5.2 Regolazione della velocità

Se necessario, la velocità del giradischi e quindi l’al-

tezza del suono (“pitch”) del titolo attuale possono

essere aumentate o ridotte fino a 10% agendo sul

regolatore PITCH ADJ. (10). In posizione centrale

[arresto a scatto, il LED verde (11) si accende], è

impostata la velocità standard, ovvero esattamente

331/3g/m, 45g/m o 78g/m – a seconda del tasto

SPEED (16) premuto.

Per controllare la velocità impostata ci si serve

dell’anello stroboscopico (13) sul bordo del piatto.

Mentre il piatto gira, osservare la parte dell’anello

stroboscopico che viene illuminata dalla lampada

stroboscopica (14) (eventualmente ridurre l’illumina-

zione ambiente):

Se i punti dell’anello più basso sembrano stare

fermi, il disco gira con una velocità ridotta del

3,3% rispetto alla velocità standard.

Se i punti (più grandi) del secondo anello dal

basso sembrano stare fermi, il disco gira con la

velocità standard.

Se i punti del terzo anello dal basso sembrano

stare fermi, il disco gira con una velocità aumen-

tata del 3,3% rispetto alla velocità standard. 9

sur son support.Arrêtez le plateau avec la touche

Start/Stop (15).

9) Après utilisation de la platine-disques, verrouillez

le bras de lecture avec le levier de verrouillage

(9), éteignez la platine-disques avec l’interrup-

teur POWER (1). Abaissez le couvercle de pro-

tection contre la poussière.

5.2 Modification de la vitesse

Vous pouvez augmenter ou diminuer la vitesse de la

platine-disques et donc la hauteur tonale (“pitch”) du

titre en cours de lecture avec le réglage PITCH ADJ.

(10) jusqu’à 10% au plus. En position médiane

[réglage enfoncé, LED verte (11) allumée], la vitesse

standard sélectionnée est ajustée: selon la touche

SPEED (16) enfoncée, c’est exactement 331/3tr/mn,

45tr/mn ou 78tr/mn.

Pour contrôler la vitesse réglée, utilisez l’anneau

stroboscopique (13) sur le bord du plateau. Lorsque

le plateau tourne, regardez la partie de l’anneau

éclairé par la lampe stroboscope (14) (si nécessaire,

réduisez la lumière de la pièce):

Si les points de l’anneau le plus inférieur sem-

blent fixes, le titre en cours est lu 3,3% plus len-

tement que la vitesse standard.

Si les points les plus grands du deuxième

anneau en partant du bas semblent fixes, le titre

a une vitesse standard.

Si les points du troisième anneau en partant du

bas semblent fixes, le titre est lu 3,3% plus vite

que la vitesse standard.

Si les points de l’anneau supérieur semblent

fixes, le titre est lu 7,2% plus vite que la vitesse

standard.

5.2.1 Adaptation du rythme entre deux morceaux

de musique

Avec les touches PITCH BEND +et

(12), vous

pouvez brièvement augmenter ou diminuer la

vitesse de lecture; cela permet d’adapter le rythme

du titre en cours de lecture à celui d’un autre mor-

ceau lu sur un autre appareil.

1) Avec le réglage PITCH ADJ. (10), adaptez la

vitesse du morceau en cours à la vitesse du

second morceau.

2) Avec les touches PITCH BEND +et

, faites

coïncider les rythmes des deux morceaux: tant

que la touche +ou

est maintenue enfoncée, le

titre est lu 10% plus vite ou plus lentement que la

vitesse standard.

Remarque: La touche +n’a pas d’effet pour une

vitesse réglée avec le réglage PITCH ADJ. (10) de

+10% et la touche

pour une vitesse de

10%.

5.3 Démarrage électrique de la fonction

“Marche/Arrêt”

Pour une utilisation en discothèque, la fonction

“Marche/Arrêt” peut être démarrée à distance par un

interrupteur séparé, par exemple, via une table de

mixage dotée d’un démarrage électrique. Lorsque

sur la table de mixage, le réglage pour la platine-dis-

ques est ouvert, la platine-disques démarre automa-

tiquement et elle s’arrête automatiquement lorsque

le réglage est fermé.

Reliez l’interrupteur/la table via une prise jack

3,5mm 2 pôles à la prise REMOTE START/STOP

(21) – voir schéma 6 au-dessus.

➅Branchement pour la commande à distance

“Marche/Arrêt”

Remarque: La fonction “Marche/Arrêt” de la pla-

tine-disques doit être activée soit directement sur la

platine-disques en actionnant la touche Start/Stop

(15) soit en utilisant la fonction de commande à

distance via la prise REMOTE START/STOP. La

combinaison des deux modes de fonctionnement

peut générer des défaillances.

6Accessoires

6.1 Cellule et aiguille de rechange

Si besoin, vous pouvez remplacer facilement la cel-

lule ou l’aiguille. Vous trouverez ces éléments dans le

commerce, par exemple dans la gamme MONACOR,

la cellule EN-24 et l’aiguille EN-24SP.Après tout rem-

placement, vous devez régler à nouveau la pression

de l’aiguille et l’anti-skating (voir chapitre 3.3 et 3.4).

6.2 Porte cellule de rechange

Le support (5) permet de contenir un porte cellule de

rechange complet (p.ex. EN-120 de MONACOR).

Ainsi, si besoin, vous disposez des accessoires de

remplacement immédiatement. Pour remplacer le

porte cellule, dévissez l’ancien, mettez le neuf à la

place. Pensez à régler à nouveau l’anti-skating et la

pression de l’aiguille (voir chapitre 3.3 et 3.4).

7Entretien

7.1 Nettoyage

Nettoyez le boîtier de la platine-disques et le couver-

cle de protection avec un chiffon doux et sec ou à

peine humide (pas trempé!). En aucun cas, n’utilisez

de produits chimiques, de détergents abrasifs ou

d’alcool! Pour dépoussiérer l’aiguille et les disques,

utilisez les produits de nettoyage disponibles dans

le commerce, par exemple la brosse en fibre de car-

bon MONACOR DC-100.

7.2 Transport

Si vous souhaitez déplacer votre platine-disques

pour l’expédier, par exemple, vérifiez que le plateau

et tous les éléments soient emballés dans leur

emballage d’origine et/ou soient assurés pour leur

transport. Tout dommage sur le boîtier ou l’appareil,

engendré par un plateau mal emballé (par exemple,

si le plateau n’a pas été auparavant retiré de l’axe et

correctement fixé), n’est pas couvert par la garantie,

les réparations en résultant peuvent donc faire l’ob-

jet d’une facturation.

Start

Stop

Se i punti dell’anello superiore sembrano stare

fermi, il disco gira con una velocità aumentata del

7,2% rispetto alla velocità standard.

5.2.1 Adattare il ritmo fra due brani musicali

Con i tasti PITCH BEND +e

(12) è possibile

aumentare o ridurre momentaneamente la velocità

del disco. In questo modo si può adattare il ritmo di

un brano musicale riprodotto in quel momento con il

ritmo di un brano riprodotto su un altro apparecchio.

1) Con il regolatore PITCH ADJ. (10) adattare la

velocità del brano attuale a quella del secondo

brano.

2) Con i tasti PITCH BEND +e

far sì che le battute

dei due brani coincidano esattamente: finché si

tiene premuto il tasto +o

, la velocità aumento o

si riduce del 10% rispetto alla velocità standard.

N.B.: Il tasto +è disattivato se con il regolatore

PITCH ADJ. (10) è stata impostata una velocità di

+10%. Lo stesso vale per il tasto

con una velocità

10%.

5.3 “Start/Stop” telecomandato

Per il funzionamento in discoteca, la funzione “Start/

Stop” può essere telecomandata mediante un inter-

ruttore separato, p.es. da un mixer con avviamento

fader. In questo caso, se sul mixer si apre il regola-

tore per il giradischi, questo parte automaticamente

e si ferma se viene chiuso il regolatore.

Il commutatore esterno (oppure il mixer) viene

collegato con un jack 3,5mm a 2 poli alla presa

REMOTE START/STOP (21) (vedi fig. 6).

➅Collegamento del telecomando “Start/Stop”

N.B.: Lo Start/Stop del giradischi dovrebbe essere

fatto direttamente sull’apparecchio stesso azio-

nando il tasto Start/Stop (15) oppure tramite il tele-

comando mediante il contatto REMOTE START/

STOP. Una combinazione dei due tipi di comando

potrebbe provocare delle funzioni false.

6Accessori

6.1 Pick-up e puntina di scorta

Se necessario, il pick-up oppure la sola puntina pos-

sono essere sostituiti facilmente. I relativi ricambi si

trovano in commercio, per esempio il pick-up EN-24

e la relativa puntina EN-24SP della MONACOR.

Dopo la sostituzione del sistema, reimpostare il

peso della puntina e il dispositivo antiskating

(vedere i paragrafi 3.3 e 3.4).

6.2 Supporto di scorta del pick-up

Sul supporto (5) si può inserire un pick-up completo

di puntina (per esempio EN-120 della MONACOR).

In tal modo, per ogni evenienza è disponibile imme-

diatamente una sostituzione. Il pick-up può essere

sostituito facilmente agendo sulle viti di fissaggio.

Successivamente reimpostare il peso della puntina

e il dispositivo antiskating (vedere i paragrafi 3.3 e

3.4).

7Manutenzione

7.1 Pulizia

Pulire il contenitore e il coperchio solo con un panno

morbido asciutto o inumidito (ma non bagnato!). Non

usare alcol, prodotti chimici o detergenti aggressivi!

Per pulire la puntina e i dischi, sono disponibili sistemi

adeguati che si trovano in commercio, p.es. la spaz-

zola in fibra di carbonio per dischi DC-100 della

MONACOR.

7.2 Trasporto

In caso di spedizione del giradischi, usare per il

piatto e per gli altri gruppi solo l’imballaggio originale

oppure provvedere ad assicurarli per il trasporto. I

danni al contenitore o al giradischi, causati da un

piatto non correttamente fissato (p.es. senza averlo

tolto dall’asse e senza averlo bloccato ecc.) non so-

no coperti dalla garanzia, ed i relativi costi saranno

messi in conto all’utente!

Per il trasporto tener presente quanto segue:

1) Mettere la protezione sulla puntina.

2) Bloccare il braccio con l’apposita leva (9).

3) Togliere il contrappeso dal braccio (4) girandolo

in senso orario.

4) Togliere il piatto dall’asse, imballarlo separata-

mente e far attenzione che non possa spostarsi.

5) La soluzione migliore è l’impiego dell’imballaggio

originale.

Start

Stop

Pour toute expédition, respectez les points sui-

vants:

1) Mettez le couvercle de protection de l’aiguille.

2) Fixez le bras de lecture à l’aide du levier de ver-

rouillage (9).

3) Dévissez le contrepoids (4) pour le bras de lec-

ture en le tournant en sens horaire.

4) Retirez le plateau de l’axe, emballez-le séparé-

ment et évitez qu’il ne bouge.

5) Il est vivement recommandé d’utilisez l’embal-

lage d’origine.

8Caractéristiques techniques

8.1 Bras de lecture

Longueur effective: . . . . . . 230mm

Surplomb: . . . . . . . . . . . . . 15,2mm

Erreur voie

Rainure intérieure: . . . . 2°32’

Rainure extérieure: . . . . 0°32’

Angle offset: . . . . . . . . . . . 22°

Friction verticale: . . . . . . . . 7mg

8.2 Système

Plateau: . . . . . . . . . . . . . . . aluminium fondu,

ø 332mm, 1kg

Vitesses: . . . . . . . . . . . . . . 331/3tr/mn, , 45tr/mn,

78tr/mn

Réglage de la vitesse: . . . . ±10%

Couple de démarrage: . . . 2kg/cm

Temps de montée: . . . . . . < 0,7s pour 331/3tr/mn

Pleurage et scintillement: . < 0,09%

Alimentation: . . . . . . . . . . . 230V~/50Hz

Consommation: . . . . . . . . . 35VA

Température ambiante: . . . 0–40°C

Dimensions (L x H x P): . . 450 x 152 x 352mm

Poids: . . . . . . . . . . . . . . . . 10,7kg

D’après les données du constructeur.

Tout droit de modification réservé.

8Dati tecnici

8.1 Braccio

Lunghezza effettiva: . . . . . 230mm

Sporgenza: . . . . . . . . . . . . 15,2mm

Errori di tracking

solco interno: . . . . . . . . . 2°32'

solco esterno: . . . . . . . . 0°32'

Angolo offset: . . . . . . . . . . 22°

Frizione verticale: . . . . . . . 7mg

8.2 Parte meccanica

Piatto: . . . . . . . . . . . . . . . . pressofuso in allumi-

nio, Ø 332mm, 1kg

Velocità: . . . . . . . . . . . . . . 331/3g/m, 45g/m,

78g/m

Regolazione velocità: . . . . ±10%

Coppia di avviamento: . . . 2kg/cm

Tempo regime: . . . . . . . . . < 0,7sec. a 331/3g/m

Wow and flutter: . . . . . . . . <0,09%

Alimentazione: . . . . . . . . . 230V~/50Hz

Corrente assorbita: . . . . . . 35VA

Temperatura d’impiego: . . 0–40°C

Dimensioni (L x H x P): . . . 450 x 152 x 352mm

Peso: . . . . . . . . . . . . . . . . 10,7kg

Dati forniti dal costruttore.

Con riserva di modifiche tecniche.

Vouw bladzijde 3 helemaal open, zodat u steeds

een overzicht hebt van de bedieningselementen

en de aansluitingen.

1Bedieningselementen en

aansluitingen

1.1 Bedieningselementen (fig.1)

1POWER-schakelaar

2Adapter voor singels

3Hoogte-instelling van het toonarmlager

4Contragewicht voor de toonarm

5Uitsparing voor een reserveleeskophouder

6Vergrendelingshendel voor de hoogte-instelling

7Draaiknop voor de antiskating-instelling

8Hendel voor de toonarmlift

9Toonarmvergrendeling

10 Schuifregelaar PITCH ADJ. om de snelheid te

veranderen (±10%)

11 LED om de standaardsnelheid aan te duiden;

licht op, wanneer de snelheidsregleaar (10) in de

middelste stand staat

12 Toetsen PITCH BEND +en

om het ritme van

twee muziekfragmenten op elkaar af te stemmen

13 Stroboscoopring met vier markeringsringen; dient

ter controle van de ingestelde snelheid (zie hier-

voor hoofdstuk 5.2)

14 Stroboscooplamp

15 Toets START/STOP

16 Toetsen SPEED om de snelheid te selecteren

voor 33tpm drukt u op de linker toets “33”; de

LED boven de toets licht op

voor 45tpm drukt u op de rechter toets “45”; de

LED boven de toets licht op

voor 78tpm drukt u tegelijk op de toetsen “33” en

“45”; de LED’s boven de toetsen lichten op

17 Verlichting van de naald

18 Inschakelknop voor de verlichting van de naald

(17)

1.2 Aansluitingen (fig.2)

19 Cinch-kabels voor stereo-audio-uitgang (rood =

rechter kanaal, wit = linker kanaal) voor aansluit-

ing op een versterker of een mengpaneel

20 Massakabel

21 3,5 mm-jack om de functie “START/STOP” op

afstand te bedienen

22 Netsnoer voor aansluiting op de voedingsspan-

ning 230V~/50Hz

2Veiligheidsvoorschriften

Dit toestel is in overeenstemming met de EU-richtlijn

89/336/EEG voor elektromagnetische compatibili-

teit en 73/23/EEG voor toestellen op laagspanning.

De netspanning (230V~) waarmee het toestel ge-

voed wordt is levensgevaarlijk. Open het toestel

niet, want door onzorgvuldige ingrepen loopt u het

risico van een elektrische schok. Bovendien ver-

valt elke garantie bij het eigenhandig openen van

het toestel.

Let eveneens op het volgende:

●Het toestel is enkel geschikt voor gebruik bin-

nenshuis; vermijd uitzonderlijk warme plaatsen en

plaatsen met een hoge vochtigheid (toegestaan

omgevingstemperatuurbereik: 0–40°C).

●Schakel het toestel niet in en trek onmiddellijk de

stekker uit het stopcontact, wanneer:

1. het toestel of het netsnoer zichtbaar bescha-

digd zijn,

2. er een defect zou kunnen optreden nadat het

toestel bijvoorbeeld gevallen is,

3. het toestel slecht functioneert.

Het apparaat moet in elk geval hersteld worden

door een gekwalificeerd vakman.

●Een beschadigd netsnoer mag enkel door de fa-

brikant of door een gekwalificeerd persoon her-

steld worden.

●Trek de stekker nooit met het snoer uit het stop-

contact.

●In geval van ongeoorloofd of verkeerd gebruik,

verkeerde aansluiting, foutieve bediening of van

herstelling door een niet-gekwalificeerd persoon

vervalt de garantie bij eventuele schade.

●Wanneer het toestel definitief uit bedrijf genomen

wordt, bezorg het dan voor verwerking aan een

plaatselijk recycle bedrijf.

3Montage en basisinstellingen

De draaitafel van de platenspeler, de leeskophou-

der, het contragewicht voor de toonarm en de stof-

kap zijn afzonderlijk verpakt zodat er tijdens het

transport geen beschadiging kan optreden. Het is

nuttig om de verpakking na uitpakken van de onder-

delen van het toestel te bewaren voor eventueel

later transport.

Plaats de platenspeler op een vlakke, horizontale

ondergrond.

3.1 De draaitafel en de leeskophouder

monteren

Plaats de draaitafel op de as van de platenspeler,

zodat hij vastklikt. Leg de meegeleverde slipmat op

de draaitafel.

Neem de leeskophouder uit een van de polysty-

reen-verpakkingen aan de zijkant, schuif hem over

het vooreinde van de toonarm en zet hem vast met

de vergrendelingsmoer.

3.2 Het contragewicht voor de toonarm

monteren

Neem het contragewicht (4) van de toonarm uit een

van de polystyreen-verpakkingen aan de zijkant en

schuif het over het einde van de toonarm tot het

vastklikt.

Met het contragewicht wordt vervolgens de

naalddruk precies afgeregeld.

3.3 De naalddruk afregelen

1) Plaats eerst de antiskatingknop (7) naar links in

de stand “0”.

2) Neem de beschermkap van het element er langs

onder af.

3) Plaats de hendel van de toonarmlift (8) naar voor

“”.

4) Schuif de toonarmvergrendeling (9) opzij naar

rechts. Neem de toonarm aan de greep vast en

positioneer hem voorzichtig net vóór de draaita-

fel, zodat hij vrij op en neer kan bewegen.

Opgelet! Vermijd elk contact tussen naald en

draaitafel.

5) Hou met de linker hand de toonarm vast om zijde-

lingse bewegingen te vermijden, en draai met de

rechter hand het contragewicht (4) tot de toonarm

precies in horizontale positie balanceert en niet

naar boven of beneden beweegt (fig. 3).

Indien de toonarm naar boven beweegt, draait u

het contragewicht naar links.

Indien de toonarm naar onder beweegt, draait u

het contragewicht naar rechts.

6) Plaats de toonarm terug in de houder en zet hem

vast met de toonarmvergrendeling (9).

7) Op het contragewicht (4) bevindt zich een draai-

bare, zwarte ring met schaalverdeling. De rode

markering op de toonarm wijst een bepaalde

waarde op de schaal aan. Zonder dat het contra-

gewicht meedraait, wordt de ring ingesteld op de

stand “0” (fig. 4).

8) Op de schaal wordt de naalddruk in gram uitge-

drukt. Voor de meegeleverde naald is een naald-

druk van 2,5g vereist. Draai het contragewicht

(niet enkel de ring met de schaal!) hiervoor naar

links, tot de markering op de toonarm tegenover

“2,5” staat (fig. 5).

Stel voor andere naalden de naalddruk in con-

form de technische gegevens.

3.4 De antiskating afregelen

Bij het afspelen van een plaat worden er krachten op

de naald uitgeoefend die gecompenseerd worden

door het antiskatingsysteem. Draai hiervoor de

antiskatingknop (7) van “0” tot in de stand waarvan

de waarde overeenkomt met de naalddruk, d.w.z. in

de stand “2,5” voor de meegeleverde naald. De

waarde kunt u naast de pijl op de draaiknop aflezen.

3.5 De hoogte van het toonarmlager instellen

Bij gebruik van een bijkomende draaitafelbekleding

verandert de totale hoogte van de draaitafel. In dit

geval kan de hoogte van het toonarmlager aange-

past worden. Draai de vergrendelingshendel (6)

hiervoor naar links. Breng het toonarmlager met de

hoogte-instelling (3) verhoudingsgewijs omhoog

(max. 6mm). Draai de vergrendelingshendel (6) ver-

volgens in de stand LOCK om de hoogte van het

toonarmlager vast te zetten.

3.6 De stofkap monteren

Neem de twee scharnieren van de stofkap uit de

polystyreen-verpakking en monteer ze op de stof-

kap. Plaats de stofkap met de scharnieren op de

platenspeler. U kan ze op elk moment weer verwij-

deren, indien ze hindert bij het gebruik (bijvoorbeeld

bij gebruik in een discotheek).

4De platenspeler aansluiten

1) Verbind de aansluitingskabels via de cinch-stek-

kers (19) – rood voor het rechter kanaal, wit voor

het linker kanaal – met de jacks van de versterker

of het mengpaneel voor een platenspeler met

een magnetische cel.

2) Klem de kabelschoen van de massaklem (20)

vast op de massaklem van de versterker of het

mengpaneel.

3) Plug de stekker van het netsnoer (22) in een

stopcontact (230V~/50Hz).

5Werking

5.1 Ingebruikneming

1) Neem de beschermkap van het element er langs

onder af.

2) Schakel met behulp van de POWER-schakelaar

(1) de platenspeler in. De stroboscooplamp (14)

licht op. Schakel eventueel de verlichting van de

naald (17) in door de knop ernaast (18) in te druk-

ken. (Druk op de verlichting van de naald zelf om

ze uit te schakelen.)

3) Om de snelheid in te stellen, drukt u op de betref-

fende toets SPEED (16):

voor 33 tpm

druk op de linker toets “33”

voor 45 tpm

druk op de rechter toets “45”

voor 78 tpm

druk gelijktijdig op de toetsen “33” en “45”

Om de ingestelde snelheid aan te duiden, licht de

betreffende LED boven de toets op.

4) Leg de plaat op de draaitafel. Vergeet niet de

adapter (2) te gebruiken voor het afspelen van

singels.

5) Schuif de toonarmvergrendeling (9) opzij naar

rechts. Om de toonarm omhoog te bewegen,

plaatst u de hendel van de toonarmlift (8) naar

achter in de stand .

6) Druk op de toets START/STOP (15). De draaita-

fel begint te roteren.

7) Neem de toonarm aan de greep vast en posi-

tioneer de naald boven het begin van de plaat

resp. van het gewenste fragment. Plaats de hen-

del van de toonarmlift (8) naar voor . De toon-

arm zakt langzaam tot op de plaat.

Om het afspelen te onderbreken, plaatst u de

hendel van de toonarmlift (8) naar achter in de

stand . De toonarm komt omhoog van de

bereikte plaats op de plaat.

8) Om het afspelen te beëindigen, brengt u de toon-

arm met de toonarmlift (8) omhoog en plaats de

arm met de hand terug op de houder. Druk op de

toets START/STOP (15) om de draaitafel te stop-

pen.

9) Beveilig de toonarm met de toonarmvergrende-

ling (9) na gebruik van de platenspeler, en scha-

kel het toestel uit met de POWER-schakelaar (1).

Sluit de stofkap.

5.2 De snelheid wijzigen

Desgewenst kan u de snelheid van de platenspeler

en bijgevolg de toonhoogte (“pitch”) van de geselec-

teerde track met de regelaar PITCH ADJ. (10) met

max. 10% verhogen of verlagen. In de middelste

stand [regelaar klikt in, groene LED (11) licht op is

de gekozen standaardsnelheid ingesteld, d.w.z. pre-

cies 331/3tpm, 45tpm of 78tpm – afhankelijk van

welke toets SPEED (16) werd ingedrukt.

De stroboscoopring (13) op de rand van de draai-

tafel dient ter controle van de ingestelde snelheid.

Concentreer u bij een draaiende draaitafel op het

deel van de ring dat door de stroboscooplamp (14)

wordt verlicht (dim eventueel de kamerverlichting):

Als de punten van de onderste ring schijnbaar

stilstaan, dan wordt de geselecteerde track ca.

3,3% trager dan de standaardsnelheid afge-

speeld.

Als de (grotere) punten van de tweede ring vanaf

benden schijnbaar stilstaan, dan wordt de track

aan standaardsnelheid afgespeeld.

Als de punten van de derde ring vanaf beneden

schijnbaar stilstaan, dan wordt de geselecteerde

track ca. 3,3% sneller dan de standaardsnelheid

afgespeeld.

Als de punten van de bovenste schijnbaar stil-

staan, dan wordt de geselecteerde track ca. 7,2%

sneller dan de standaardsnelheid afgespeeld.

5.2.1 Het ritme van twee muziekfragmenten op

elkaar afstemmen

Met behulp van de toetsen PITCH BEND +en

(12)

kan u de afspeelsnelheid kortstondig verhogen of

verlagen. Hierdoor is het mogelijk om het ritme van

een geselecteerde track af te stemmen op dat van

een track in een ander toestel.

1) Pas met de regelaar PITCH ADJ. (10) de snel-

heid van het huidige muziekfragment aan de

snelheid van het tweede muziekfragment aan.

2) Gebruik de toetsen PITCH BEND +en

om de

beats van beide muziekfragmenten gelijk te laten

lopen: zolang de toets +of

ingedrukt gehouden

wordt, wordt de track 10% sneller resp. trager

afgespeeld ten opzichte van de standaardsnel-

heid.

Opmerking: De toetsen PITCH BEND +en

zijn bij

een afspeelsnelheid van +10% resp.

10%, ingesteld

met de regelaar PITCHADJ. (10), niet werkzaam.

5.3 De functie “START/STOP” vanop afstand

bedienen

Voor het gebruik in een discotheek kan de functie

“START/STOP” via een afzonderlijke schakelaar op

afstand bediend worden, bijvoorbeeld via de zoge-

naamde faderstart van een mengpaneel. Wanneer

op het mengpaneel de schuifregelaar van de platen-

speler open en vervolgens weer dicht geschoven

wordt, dan zal de platenspeler automatisch starten

resp. stoppen.

Sluit de schakelaar resp. het mengpaneel via een

2-polige 3,5mm-jack aan op de jack-ingang REMOTE

START/STOP (21) (zie figuur 6 onderaan).

➅Aansluiting voor de afstandsbediende

functie “Start/Stop”

Opmerking: Het starten en stoppen van de draaita-

fel moet ofwel rechtstreeks op het toestel met de

toets START/STOP (15) gebeuren ofwel op afstand

via de aansluiting REMOTE START/STOP. De com-

binatie van beide methoden kan besturingsfouten

veroorzaken.

6Toebehoren

6.1 Reserve-leeskop en -naald

Indien nodig kan de leeskop of de naald makkelijk

vervangen worden. In de vakhandel vindt u de nodige

onderdelen, bijvoorbeeld de magnetische leeskop

EN-24 en de daarbij passende naald EN-24SP van

MONACOR. Na vervanging van de leeskop moeten

naalddruk en antiskating-inrichting opnieuw worden

afgeregeld (zie hoofdstuk 3.3 en 3.4).

6.2 Reserveleeskophouder

Een reserveleeskophouder zoals de houder EN-120

van MONACOR kan compleet met leeskop in de uit-

sparing (5) worden geplaatst, zodat u indien nodig

steeds over een vervangstuk beschikt. De leeskop-

houder kan snel gemonteerd worden door de

huidige houder eraf te schroeven en de nieuwe te

monteren. Vervolgens moeten naalddruk en anti-

skatinginrichting opnieuw afgeregeld worden (zie

hoofdstuk 3.3 en 3.4).

7Onderhoud

7.1 Reiniging

Maak de behuizing van de platenspeler en de stof-

kap uitsluitend schoon met een droge, zachte doek

of een licht bevochtigde doek (niet druipnat!). Ge-

bruik geen alcohol, chemicaliën noch agressieve

detergenten! Om het stof van de naald en de platen

te verwijderen, zijn geschikte toebehoren verkrijg-

baar in de vakhandel, bijvoorbeeld de platenreiniger

met koolstofvezels DC-100 van MONACOR.

7.2 Transport

Indien u de platenspeler wenst te verzenden, zorg er

dan voor dat de draaitafel en alle andere compo-

nenten van het toestel in de originele verpakking en/

of speciale transportverpakking verzonden worden.

Bij beschadiging van behuizing of toestel als gevolg

Start

Stop

van ontoereikende verpakking (bv. draaitafel werd

niet van de as genomen en niet verpakt) vervalt elke

garantie en zijn de kosten ten laste van de verzen-

der!

Let er bij verzending in ieder geval op dat:

1) de beschermkap van de naald gemonteerd is.

2) de toonarm met de toonarmvergrendeling (9)

vastgezet is.

3) het contragewicht (4) van de toonarm is afgeno-

men (naar rechts draaien).

4) de draaitafel van de as is genomen en afzonder-

lijk verpakt, en niet kan wegglijden.

5) Het gebruik van de originele verpakking is aan-

bevolen.

8Technische gegevens

8.1 Toonarm

Effectieve lengte: . . . . . . . 230mm

Overhang: . . . . . . . . . . . . . 15,2mm

Kophoekafwijking

binnenste groefradius: . 2°32’

buitenste groefradius: . . 0°32’

Buigingshoek: . . . . . . . . . . 22°

Verticale wrijving: . . . . . . . 7mg

8.2 Mechanisme

Draaitafel: . . . . . . . . . . . . . gietaluminium,

Ø 332mm, 1kg

Snelheden: . . . . . . . . . . . . 331/3tpm, 45tpm,

78tpm

Snelheidsregeling: . . . . . . ±10%

Startmoment: . . . . . . . . . . 2kg/cm

Starttijd: . . . . . . . . . . . . . . . < 0,7s bij 331/3tpm

Wow en flutter: . . . . . . . . . < 0,09%

Voedingsspanning: . . . . . . 230V~/50Hz

Stroomverbruik: . . . . . . . . . 35VA

Omgevings-

temperatuurbereik: . . . . . . 0–40°C

Afmetingen (B x H x D): . . 450 x 152 x 352mm

Gewicht: . . . . . . . . . . . . . . 10,7kg

Opgemaakt volgens de gegevens van de fabrikant.

Deze behoudt zich het recht voor de technische

gegevens te veranderen.

Giradiscos estéreo HiFi

Por favor, antes del uso del aparato observar en to-

do caso las instrucciones de seguridad siguientes.

Si informaciones adicionales son necesarias para la

operación del aparato, estas se encuentran en el

texto alemán, inglés, francés o italiano de estas

instrucciones.

Consejos de seguridad

Este aparato responde a la norma 89/336/CEE

referente a la compatibilidad electromagnética y a la

norma 73/23/CEE relativa a los aparatos de baja

tensión.

Está alimentado por una tensión muy peligrosa de

230V~. No tocar nunca el interior del aparato ya

que en caso de una mala manipulación podría

sufrir una descarga eléctrica mortal. Igualmente,

la abertura del aparato anula cualquier tipo de

garantía.

Respetar los siguientes puntos en todo caso:

●Este aparato está concebido solamente para una

utilización en interiores. Protegerlo de la humedad

y del calor (temperatura ambiente admisible

0–40°C).

●No conectarlo y desconectarlo de inmediato de la

red ya que:

1. el aparato o el cable de red presenta desper-

fectos.

2. después de una caída o accidente parecido, el

aparato pueda estar dañado.

3. aparecen disfunciones.

Llamar a un técnico especialista para efectuar las

reparaciones.

●Solamente el fabricante o un técnico habilitado

pueden reemplazar el cordón de red dañado.

●No desconectar el aparato tirando del cable de

conexión.

●Declinamos cualquier responsabilidad en caso de

daños si el aparato se utiliza por cualquier otro fin

que no sea el adecuado, no se conecta o utiliza

correctamente o no está reparado por un técnico

cualificado.

●Una vez el aparato es retirado definitivamente del

servicio, debe depositarse en una fábrica de re-

ciclaje adaptada.

Limpieza

Limpiar la caja del tocadiscos y la tapa solamente

con un trapo, suave, seco o muy poco humillo (¡no

empapado!). ¡En ningún caso, no utilizar alcohol,

productos químicos o detergentes fuertes! Para lim-

piar la aguja y los discos utilizar los productos de

limpieza disponibles en el mercado especial, p.ej.:

escobilla en fibra de carbono, MONACOR DC-100.

Transporte

Es aconsejado transportar el tocadiscos y todos los

otros elementos solamente dentro su embalaje de

origen y/o segurarlos especialmente para el trans-

porte. Los daños de la caja y de los elementos pro-

vocados por un mal embalaje del plato se quedan

fuera de garantía (por ejemplo, si el plato giratorio

no está quitado del eje y no está fijado y embalado

separadamente o cosa parecida) y deben pagados.

Es imperativo respetar los puntos siguientes:

1) Poner la tapa de protección para la aguja.

2) Fijar el brazo de lectura con la palanca de blo-

queo (9).

3) Destornillar el contrapeso (4) del brazo de lectura

girando a la derecha.

4) Quitar el plato del eje, embalarlo separadamente

y fijarlo contra desplazamiento.

5) La utilización del embalaje de origen es el mejor.

Stereo HiFi-pladespiller

Læs nedenstående sikkerhedsoplysninger opmærk-

somt igennem før ibrugtagning af enheden. Bortset

fra sikkerhedsoplysningerne henvises til den engel-

ske, tyske, franske eller italienske tekst.

Vigtige sikkerhedsoplysninger

Enheden overholder EU-direktivet vedrørende elek-

tromagnetisk kompatibilitet 89/336/EØF og lav-

spændingsdirektivet 73/23/EØF.

Enheden benytter livsfarlig netspænding (230V~).

Overlad servicering til autoriseret personel. For-

kert håndtering kan forårsage fare for elektrisk

stød. Desuden bortfalder enhver reklamationsret,

hvis enheden har været åbnet.

Vær altid opmærksom på følgende:

●Enheden er kun beregnet til indendørs brug. Be-

skyt enheden mod fugt og varme (tilladt omgivel-

sestemperatur 0–40°C).

●Tag ikke enheden i brug og tag straks stikket ud af

stikkontakten i følgende tilfælde:

1. hvis der er synlig skade på enheden eller net-

kablet.

2. hvis der kan være opstået skade, efter at en-

heden er tabt eller lignende.

3. hvis der forekommer fejlfunktion.

Enheden skal altid repareres af autoriseret per-

sonel.

●Et beskadiget netkabel må kun repareres af pro-

ducenten eller af autoriseret personel

●Tag aldrig stikket ud af stikkontakten ved at

trække i kablet, tag fat i selve stikket.

●Hvis enheden benyttes til andre formål, end den

oprindeligt er beregnet til, hvis den ikke er tilsluttet

korrekt, hvis den betjenes forkert, eller hvis den

ikke repareres af autoriseret personel, omfattes

eventuelle skader ikke af garantien.

●Hvis enheden skal tages ud af drift for bestandigt,

skal den bringes til en lokal genbrugsstation for

bortskaffelse.

Rengøring

Rengør pladespillerens kasse og støvlåget med en

tør eller eventuelt let fugtet, blød klud. Brug ikke sprit

eller stærkere rensemidler! Særligt rengøringstilbe-

hør til nål og plader kan leveres hos forhandleren,

f.eks.: kulfiberbørste til plader MONACOR DC-100.

Transport

Såfremt grammofonen skai forsendes, bør der kun

anvendes original emballage til pladetallerkenen og

alle andre dele fra enheden. Det bør sikres, at alle

dele ligger fast i emballagen. Beskadigelser af enhe-

den som følge af uforsvarlig forpakning (f.eks. hvis

pladetallerkenen ikke er fjemet fra centertappen) er

ikke dækket af garantien og reparationer vil derfor

foregå pr. regning.

Før afsendelse bør følgende punkter iagttages:

1) Monter nåle-beskyttelsen.

2) Fastgør tonearmen med låsemekanismen (9).

3) Afmonter tonearmens kontravægt (4) ved at dre-

je den i urets retning.

4) Afmonter pladetallerkenen fra centertappen, pla-

cer den i særskilt emballage, som fastgøres.

5) Anvend om muligt original emballage.

Stereo HiFi skivspelare

Innan enheten tas i bruk, läs först igenom säkerhets-

föreskrifterna. Om ytterligare information önskas,

läs igenom den tyska, engelska, franska eller den

italienska texten som medföljer.

Säkerhetsföreskrifter

Enheten uppfyller EG-direktiv 89/336/EWG av-

seende elektromagnetiska störfält samt EG-direktiv

73/23/EWG avseende lågspänningsapplikationer

Enheten använder livsfarligt hög spänning internt

(230V~). For att undvika en elektrisk stöt, öppna

aldrig chassit på egen hand utan överlåt all ser-

vice till auktoriserad verkstad. Alla garantier upp-

hör att gälla om egna eller oauktoriserade ingrepp

görs i enheten.

Ge ovillkorligen även akt på följande:

●Enheten är endast avsedda för inomhusbruk.

Skydda enheten mot hög fuktighet och hög värme

(tillåten omgivningstemperatur 0–40°C).

●Använd inte enheten och ta omedelbart kontakten

ur elurtaget om något av följande fel uppstår:

1. Enheten eller elsladden har synliga skador.

2. Enheten är skadad av fall e. d.

3. Enheten har andra felfunktioner.

Enheten skall alltid lagas på verkstad av utbildad

personal.

●En skadad elsladd skall endast bytas på verkstad

eller på tillverkaren.

●Drag aldrig ut kontakten genom att dra i sladden

utan ta tag i kontaktkroppen.

●Om enheten används för andra ändamål än av-

sett, om den kopplas in felaktigt, om den används

på fel sätt eller inte repareras av auktoriserad per-

sonal upphör alla garantier att gälla och inget

ansvar tas heller för uppkommen skada på person

eller materiel.

●Om enheten skall kasseras bör de lämnas in till

återvinning.

Rengöring

Vi rekommenderas att skyddshuven och skivspe-

laren rengör endast med en torr eller eventuellt lätt

fuktad, mjuk trasa (inte drypande våt). Använd inte

alkohol eller kemikalier eller starka rengöringsmedel

då dessa kan skada huven och skivspelaren. För

rengöring av skivor och nål, finns artiklar hos den

lokala återförsäljaren, t.ex. kolfiberborste DC-100

från MONACOR för rengöring av skivor.

Transport

Om skivspelaren skall transporteras, se till att en-

dast originalförpackningen används till skivtallriken

och alla andra komponenter till enheten och/eller att

de här delarna är säkert förpackade för transport.

Om skada på höljet och enheter orsakade av att

skivtallriken ej är riktigt packad eller liggande löst

(t.ex. om skivtallriken ej är borttagen från drivenhe-

ten och ej fastsatt o.dyl.), uppstår gäller inte garan-

tin och reparationen måste betalas!

Se särskilt till att följande beaktas:

1) Placera nålskyddet på pickupen.

2) Lås fast tonarmen med låset (9) på tonarmsstödet.

3) Tag loss motvikten (4) på tonarmen genom att

vrida den medurs.

4) Tag loss skivtallriken, packa den separat och se

till att den inte kan skadas.

5) Det bästa är att använda originalförpackningen.

Stereo HiFi levysoitin

Ole hyvä ja huomioi aina seuraavat turvallisuutta

koskevat ohjeet ennen laitteen käyttöön ottoa. Katso

käyttöön liittyviä ohjeita Saksan, Englannin, Rans-

kan tai Italian kielisistä ohjeista, jos tarvitset lisää tie-

toa laitteen käytöstä.

Turvallisuudesta

Tämä laite vastaa direktiiviä 89/336/EEC sähkömag-

neettisesta yhteensopivuudesta sekä matalajännite-

direktiiviä 73/23/EEC.

Tämä laite toimii hengenvaarallisella jännitteellä

(230V~). Jätä huoltotoimet valtuutetun huoltoliik-

keen tehtäväksi. Asiantuntematon käsittely saat-

taa aiheuttaa sähköiskun vaaran. Huomioi myös,

että takuu raukeaa, jos laite on avattu.

Huomioi seuraavat seikat:

●Tämä laite soveltuu vain sisätilakäyttöön. Suojele

laitetta kosteudelta ja kuumuudelta (sallittu ympä-

röivä lämpötila 0–40°C).

●Irrota virtajohto pistorasiasta, äläkä käynnistä lai-

tetta, jos:

1. virtajohdossa tai laitteessa on havaittava vaurio.

2. putoaminen tai muu vastaava vahinko on saat-

tanut aiheuttaa vaurion.

3. laitteessa esiintyy toimintahäiriöitä.

Kaikissa näissä tapauksissa laite tulee toimittaa

valtuutettuun huoltoliikkeeseen.

●Vahingoittunut virtajohto tulee vaihdattaa valtuute-

tussa huoltoliikkeessä.

●Älä koskaan irrota virtajohtoa pistorasiasta joh-

dosta vetämällä.

●Maahantuoja ja valmistaja eivät vastaa mahdolli-

sesta vahingosta, jos laitetta käytetään muuhun tar-

koitukseen kuin mihin se alun perin on suunniteltu,

se on väärin asennettu, sitä on väärin käytetty tai

huollatettu valtuuttamattomassa huoltoliikkeessä.

●Kun laite poistetaan lopullisesti käytösta, vie se

paikalliseen kierrätyskeskukseen jälkikäsittelyä

varten.

Puhdistus

Pyyhi levysoittimen kotelo ja kansi kuivalla tai kos-

tealla kankaalla. Älä käytä alkoholia, kemikaaleja tai

vahvoja puhdistusaineita! Neulan ja levyjen pudistuk-

seen saat tarvittavat välineet kauppiaaltasi, esim:

levyille hiilikuituisen harjan DC-100, MONACOR.

Kuljetus

Kuljetuksen aikana kiinnitä huomiota siihen, että

levysoitin on pakattu alkuperäisiin pakkauksiinsa ja

on erityisesti suojattu kuljetuksessa. Takuu ei vastaa

kuljetuksen aikana kotelolle tai levysoittimen muille

osille aiheutuneita vahinkoja, kuten, jos levysoitinta

ei ole pakattu edellä mainitulla tavalla, levylautasta

ei ole irrotettu akselistaan ja pakattu jne. Huolimat-

toman kuljetuksen aiheuttamien vahinkojen korjauk-

set joudutaan veloittamaan asiakkaalta.

Seuraavat kuljetusta koskevat ohjeet on välttämättä

huomioitava:

1) Aseta neulan suojus paikoilleen.

2) Varmista, että äänivarsi on lukittu vivulla (9).

3) Irrota äänivarren vastapaino (4) kiertämällä myö-

täpäivään.

4) Irrota levylautanen akselistaan ja pakkaa se erik-

seen ja varmistu, että se ei pääse kuljetuksen ai-

kana liikkumaan.

5) Alkuperäisen pakkauksen käyttö on suositelta-

vaa.

FIN

This manual suits for next models

Table of contents

Other IMG STAGE LINE Turntable manuals

IMG STAGE LINE

IMG STAGE LINE DJP-202 User manual

IMG STAGE LINE

IMG STAGE LINE DJP-200USB User manual

IMG STAGE LINE

IMG STAGE LINE DJP-106SD User manual

IMG STAGE LINE

IMG STAGE LINE DJP-122 User manual

IMG STAGE LINE

IMG STAGE LINE DJP-102/SI User manual

IMG STAGE LINE

IMG STAGE LINE DJP-400/SI User manual

IMG STAGE LINE

IMG STAGE LINE DJP-200 User manual

IMG STAGE LINE

IMG STAGE LINE DJP-150 User manual

IMG STAGE LINE

IMG STAGE LINE DJP-106BT User manual

IMG STAGE LINE

IMG STAGE LINE DJP-104P User manual

IMG STAGE LINE

IMG STAGE LINE DMP-100T User manual

Popular Turntable manuals by other brands

Philips

Philips 710 Instructions for use

Heljan

Heljan DCC user manual

Dual

Dual 621 operating instructions

Micro Seiki

Micro Seiki DD-35 Service manual

rek-o-kut

rek-o-kut Rondine 3 Setup and operation

Audio Technica

Audio Technica AT-LP3 user manual

Fluance

Fluance RT80 user manual

Denon

Denon DBT-3313UD quick start guide

PERPETUUM EBNER

PERPETUUM EBNER PE 2020 Service instructions

Marantz

Marantz TT-15S1 Product information

Gemini

Gemini TT-02 MKII Operation manual

SOUNDMASTER

SOUNDMASTER NR50 manual

MUSIC HALL

MUSIC HALL MMF-2.1 instruction manual

Micro Seiki

Micro Seiki DD-33 operating manual

Grace Digital

Grace Digital Vinylwriter AVPUSB01S specification

Oracle Audio

Oracle Audio Origine MkII owner's manual

Onkyo

Onkyo CP-1050 instruction manual

Crosley

Crosley CR6004A instruction manual

IMG STAGE LINE DJP-250/SI User manual

Popular Turntable manuals by other brands
