Invacare 6291E Adult Assembly instructions

Part No. 1061343 DUAL RELEASE WALKER1
SAVE THESE INSTRUCTIONSSAVE THESE INSTRUCTIONS
SAVE THESE INSTRUCTIONSSAVE THESE INSTRUCTIONS
SAVE THESE INSTRUCTIONS
NOTE: Check all parts for shipping damage before using. In case of damage, DO NOT use the equip
ment. Contact the Dealer/Carrier for further instructions.
SAFETY SUMMARY
To ensure the proper use of Invacare Dual Release Walkers, these instructions
MUST be followed:
GENERAL WARNING
D N T install or use this equipment without first reading and understanding
these instructions. If you are unable to understand the Warnings, Cautions or
Instructions, contact a healthcare professional, dealer or technical personnel
before attempting to install this equipment - otherwise, injury or damage may
occur.
Each individual should always consult with their physician or therapist to deter-
mine proper adjustment and usage.
STABILITY WARNINGS
If walker is exposed to extreme temperature (above100°F or below 32°F), high
humidity and/or becomes wet, prior to use, ensure handgrips do not twist on side
frame otherwise damage or injury may occur.
Check to make sure rubber tips and/or plastic glide tips are not ripped, worn or
missing. Replace BEF RE using walker.
All leg extensions, must be adjusted so the walker is LEVEL. When using wheeled
attachments, extensions MUST be adjusted so side frames are level.
D N T use rubber tips on rear leg extensions when using front wheel or brake
options.
Rear legs extension with rubber tips or plastic glide tips MUST be in contact with
floor surface at all times.
Glide tips are used on rear leg extensions NLY, to allow the walker to roll easily
over indoor carpeted areas without the need to lift the walker off the ground.
Glide tips on rear leg extensions should only be used with front wheel
attachments.
Glide tips are not recommended for use on rough surfaces (concrete, gravel, etc.).
Glide tips are not recommended for use on all four (4) leg extensions at once.
D N T use glide tips and rubber tips at the same time.
Glide tips do not grip floor the way rubber tips grip flooring, therefore, caution
should be observed when in use.
When using glide tips on walker, short steps should be taken to assure weight is
evenly distributed and directly over walker legs. These precautions will prevent
uncontrollable movement of walker.
Always use caution when using walker on wet or icy surfaces.
Dual Release Walker
Assembly, Installation and Operating Instructions
Model No. 6291E - Adult, 6291E - Junior

DUAL RELEASE WALKER Part No. 1061343
2
STABILITY WARNINGS CONTINUED
Invacare Walkers can provide ambulatory assistance for an individual weigh-
ing up to 136 kg (300lbs).
Invacare Walkers are designed to provide support, increased stability and
assistance to an individual while walking; it is N T intended to support the
full weight of the user.
FOLDING/ASSEMBLY WARNINGS
After unfolding or assembling walker, ensure walker is securely locked in
PEN position and level to the ground BEF RE using.
D N T hang anything on either the left or right side frames (area that
includes dual-release paddles). This will cause side frames to bend downward
and prevent walker from locking into place when fully opened. This may also
cause walker to tip, resulting in injury or damage.
INSTALLATION WARNINGS
Ensure all snap buttons fully protrude through adjustment holes of each leg
extension. This ensures that the leg extensions are securely locked in position.
The leg extensions should be adjusted so the walker is level. If an even height
cannot be achieved, adjust the leg extensions so that the rear of the walker is
no more than one (1) inch lower than the front.
Always test to see that the walker and attachments are properly and securely
locked in place BEF RE using.

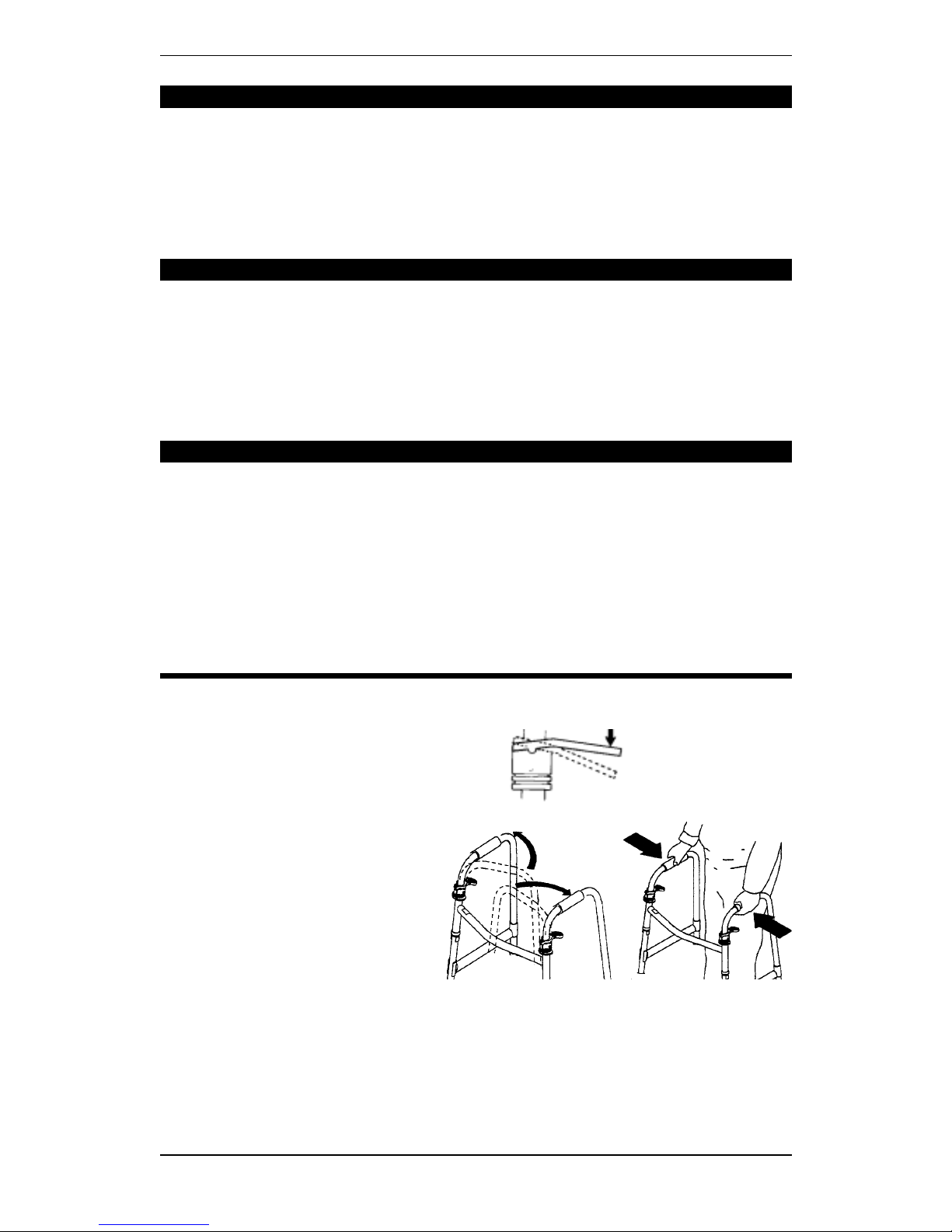

OPENING THE WALKER (FIGURE 1)
1. To open the walker, pivot the left and right side frames outward.
2. Grasp the side frames and swing them outward until the release handles activate and
engage. This will indicate that the walker is opened and ready to test before use.
3. To test walker, grasp the side frames and with some force, attempt to fold them inward.
The walker will remain locked in the open position if it is engaged properly.
FIGURE 1  OPENING THE WALKER
LOCKED
UNLOCKED

Part No. 1061343 DUAL RELEASE WALKER3
FOLDING THE WALKER (FIGURE 2)
1. To fold the walker, press down on the left or right release handle and pivot the side
frame inward until it meets the front crossbrace.
2. Repeat the same procedure for the other side frame. The walker now is folded for
storage or transportation.
NOTE: Each individual should always consult with their physician or therapist to determine the proper
adjustment and usage.
1. djust the leg extensions by
depressing the snap button on the
lower part of the walker leg and
allowing it to snap through the
appropriate adjustment hole on the
leg extension.
NOTE: The leg extension adjustment holes are
numbered for convenience in identifying the
corresponding adjustment hole to ensure
proper and even height adjustment.
2. Repeat this procedure for each leg. FIGURE 3  ADJUSTING LEG
EXTENSIONS
Leg
Extension
Snap
Button

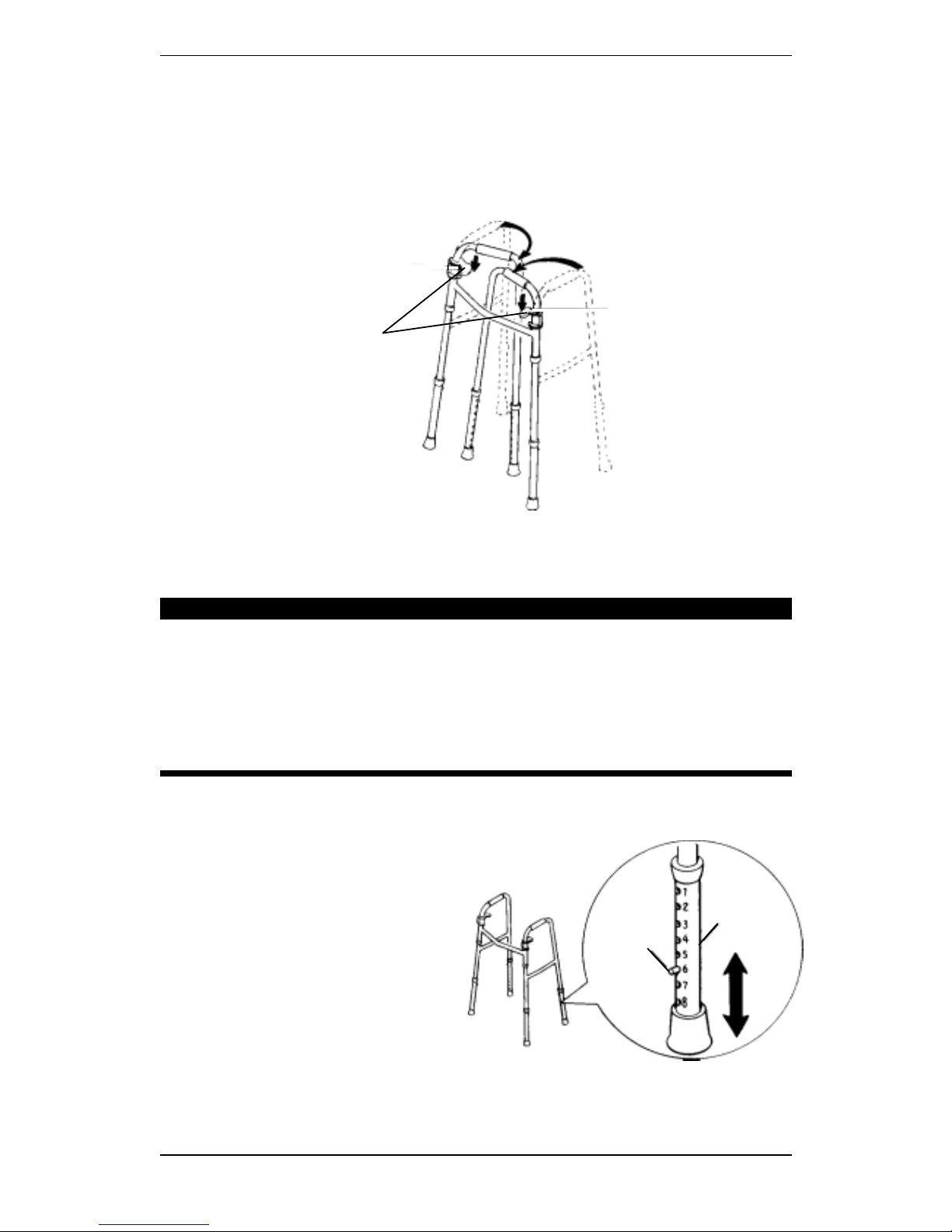

ADJUSTING THE LEG EXTENSIONS (FIGURE 3)
WARNINGS
Ensure all snap buttons fully protrude through adjustment holes of each leg
extension. This ensures that the leg extensions are securely locked in position.
The leg extensions should be adjusted so the walker is level. If an even height
cannot be achieved, adjust the leg extensions so that the rear of the walker is
no more than one (1) inch lower than the front.
FIGURE 2  FOLDING THE WALKER
Release
Handles

DUAL RELEASE WALKER Part No. 1061343
4

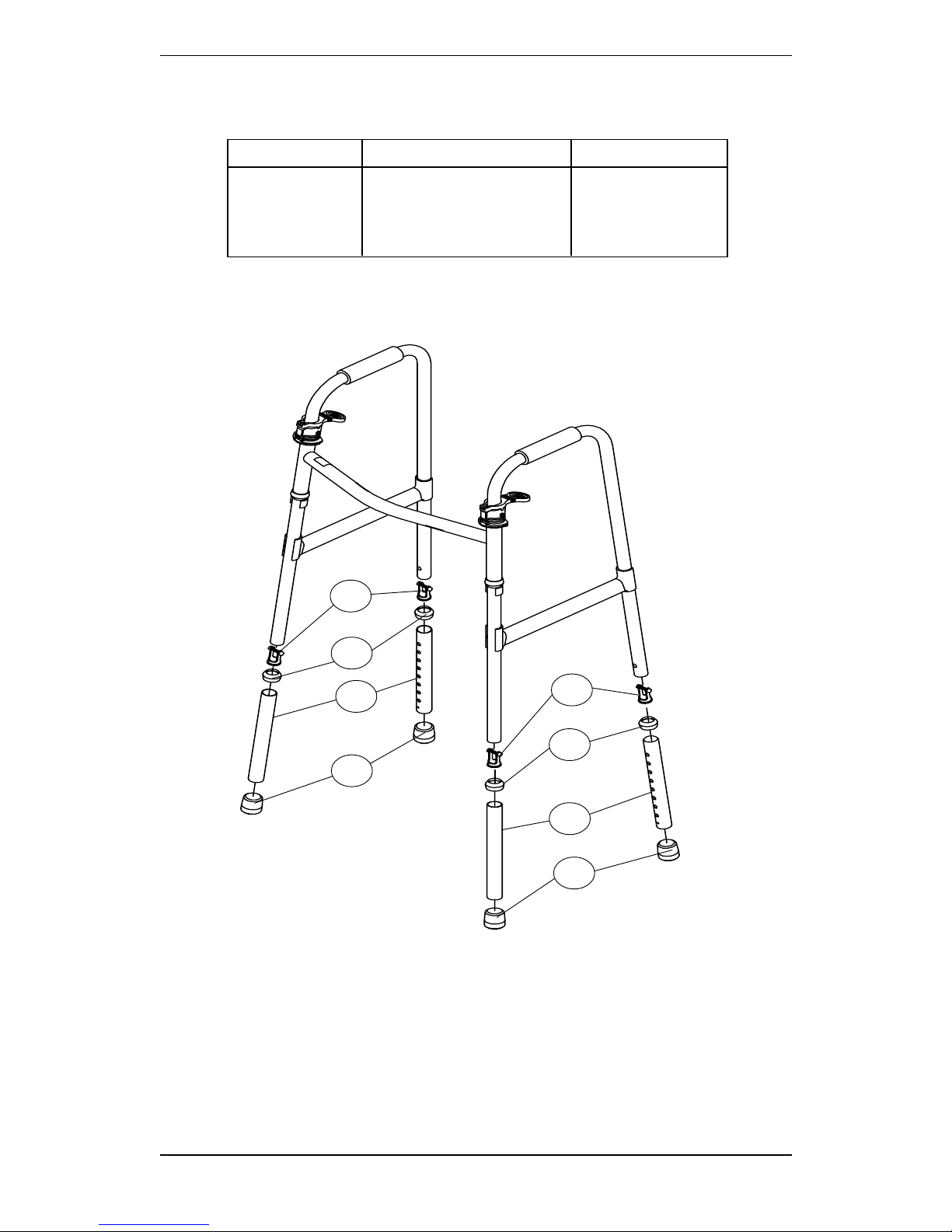

PARTS LIST
Item No. Description Qty.
1 nti-Rattle 4
2 Snap Button 4
3 djustable Leg 4
4 Rubber Tip 4
2
3
1
4
2
3
4
1

Part No. 1061343 DUAL RELEASE WALKER5
CONSERVER CETTE NOTE EXPLICATIVE
NOTE: Avant utilisation, vérifier que le produit na pas été endommagé lors du transport. En cas de dégât, NE
PAS utiliser le présent équipement. Contacter le distributeur ou le transporteur pour plus de détails.
NOTE DE SECURITE
Afin de garantir une parfaite utilisation du déambulateur à pliage double
Invacare, les instructions suivantes D IVENT être suivies attentivement:
AVERTISSEMENT GENERAL
NE PAS monter ou utiliser cet équipement sans avoir lu et compris les présentes
instructions. Si vous ne comprenez pas les notes, les avertissements et les instruc-
tions, contactez un professionnel de santé, un distributeur ou un personnel
technique avant dessayer de monter cet équipement  car vous pourriez vous
blesser ou causer des dégâts.
Chaque individu devrait consulter son médecin ou son thérapeute afin de
déterminer le réglage adéquat et une bonne utilisation.
PRECAUTIONS DE STABILITE
Si le déambulateur est exposé à des températures extrêmes (plus de 100°F ou
moins de 32°F), à une humidité élevée et/ou devient humide, assurez-vous avant
utilisation que les poignées ne tournent pas sur le cadre latéral, car vous pourriez
vous blesser ou causer des dégâts.
Assurez-vous que les pointes en caoutchouc et/ou les patins en plastique ne sont
pas arrachés, usés ou manquants. Les remplacer AVANT dutiliser le
déambulateur.
Toutes les rallonges de pied doivent être réglées de sorte que le déambulateur
soit A NIVEAU. En cas dutilisation daccessoires à roues, les rallonges D IVENT
être réglées de sorte que les cadres latéraux soient A NIVEAU.
NE PAS utiliser de pointes en caoutchouc sur les rallonges de pied arrière en cas
dutilisation de roues avant ou doptions de freins.
Les rallonges de pied arrière comportant des pointes en caoutchouc ou des patins
en plastique D IVENT toujours être en contact avec le sol.
Les patins sont utilisés UNIQUEMENT sur les rallonges de pied arrière afin que le
déambulateur puisse rouler facilement sur les surfaces intérieures moquettées
sans devoir le soulever du sol.
Les patins disposés sur les rallonges de pied arrière ne doivent être utilisés quavec
des roues à lavant.
Les patins ne sont pas recommandés pour une utilisation sur des surfaces brutes
(béton, graviers, etc.).
Les patins ne sont pas recommandés pour une utilisation avec des rallonges
ajoutées sur les quatre (4) pieds en même temps.
NE PAS utiliser de patins et de pointes en caoutchouc en même temps.
Les patins ne sagrippent pas au sol de la même manière que les pointes en
caoutchouc, par conséquent il faut être prudent lors de lutilisation.
En cas dutilisation de patins sur le déambulateur, il faut faire de petits pas et
sassurer que le poids est bien réparti directement sur les pieds du déambulateur.
Ces précautions éviteront des mouvements incontrôlables du déambulateur.
Déambulateur à pliage double
Montag , Installation t Mod d mploi
Modèle n° 6291E  Adulte, 6291E  Junior

DUAL RELEASE WALKER Part No. 1061343
6
SUITE DES PRECAUTIONS DE STABILITE
Prêter une grande attention en cas dutilisation du déambulateur sur des surfaces
humides ou gelées.
Les déambulateurs Invacare peuvent offrir une assistance ambulatoire à un
individu pesant jusquà 136 kg.
Les déambulateurs Invacare sont conçus pour apporter un soutien, une stabilité
accrue et une assistance à un individu qui marche; ils NE sont PAS destinés à
supporter tout le poids de lutilisateur.
PRECAUTIONS DE MONTAGE ET DE PLIAGE
Après avoir déplié ou monté le déambulateur, assurez-vous quil soit bien
verrouillé en position UVERTE et à niveau par rapport au sol AVANT de
lutiliser.
NE laissez RIEN accrocher sur les cadres latéraux gauche ou droit (zone
comprenant les manettes de pliage double). Les cadres latéraux pourraient se
plier vers le bas ce qui empêcherait le déambulateur de se verrouiller tel quel
lorsquil est entièrement ouvert. Cela pourrait également entraîner le
basculement du déambulateur et causer des dégâts ou des blessures.
PRECAUTIONS DINSTALLATION
Assurez-vous que tous les boutons-pression dépassent entièrement des trous de
réglage localisés sur chaque rallonge de pied.
Cela permet dassurer que les rallonges de pied sont bien verrouillées en position.
Les rallonges de pied doivent être réglées de sorte que le déambulateur soit à
niveau. Sil nest pas possible dobtenir une hauteur régulière, régler les rallonges
de pied de sorte que larrière du déambulateur soit plus bas que lavant dun (1)
pouce maximum.
Réalisez T UJ URS un essai afin de vérifier que le déambulateur et les
accessoires sont correctement verrouillés dans leur position AVANT toute
utilisation.

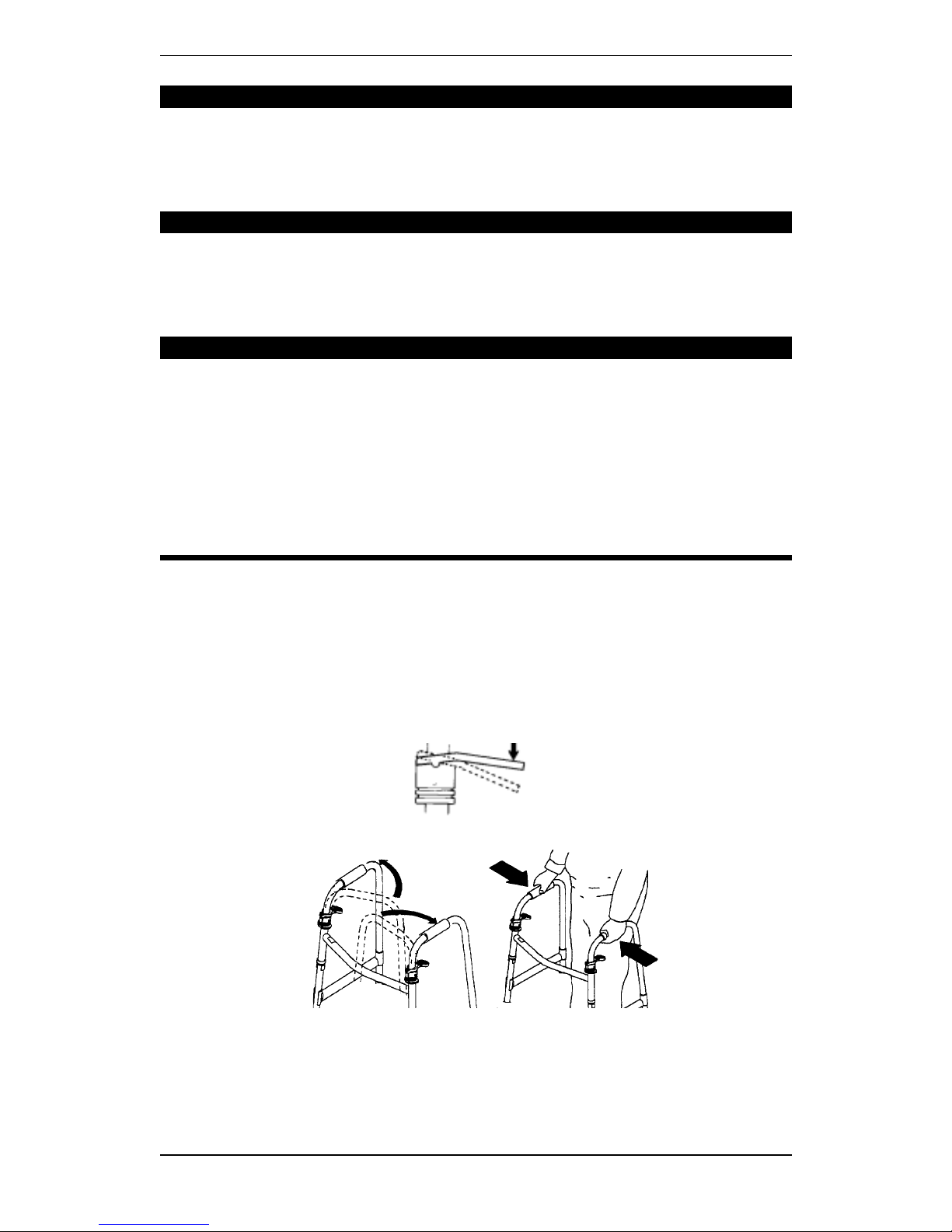

OUVERTURE DU DEAMBULATEUR (FIGURE 1)
1. Pour ouvrir le déambulateur, faire
pivoter les cadres latéraux gauche
et droit vers lextérieur.
2. ttraper les cadres latéraux et les
basculer vers lextérieur jusquà ce
que les poignées de pliage
samorcent. Ceci indique que le
déambulateur a bien été ouvert et
que vous pouvez le tester avant
utilisation.
3. Pour tester le déambulateur,
attraper les cadres latéraux et
FIGURE 1  OUVERTURE DU
DEAMBULATEUR
VERROUILLE
DEVERROUILLE

Part No. 1061343 DUAL RELEASE WALKER7
PLIAGE DU DEAMBULATEUR (FIGURE 2)
1. Pour plier le déambulateur, appuyez sur les poignées gauche et droite et faîtes pivoter le
cadre latéral vers lintérieur jusquà ce quil rencontre la traverse avant.
2. Répéter cette procédure pour lautre cadre latéral. Le déambulateur est à présent plié et
peut ainsi être rangé ou transporté.
FIGURE 2  PLIAGE DU DEAMBULATEUR
Poignée de
Pliage

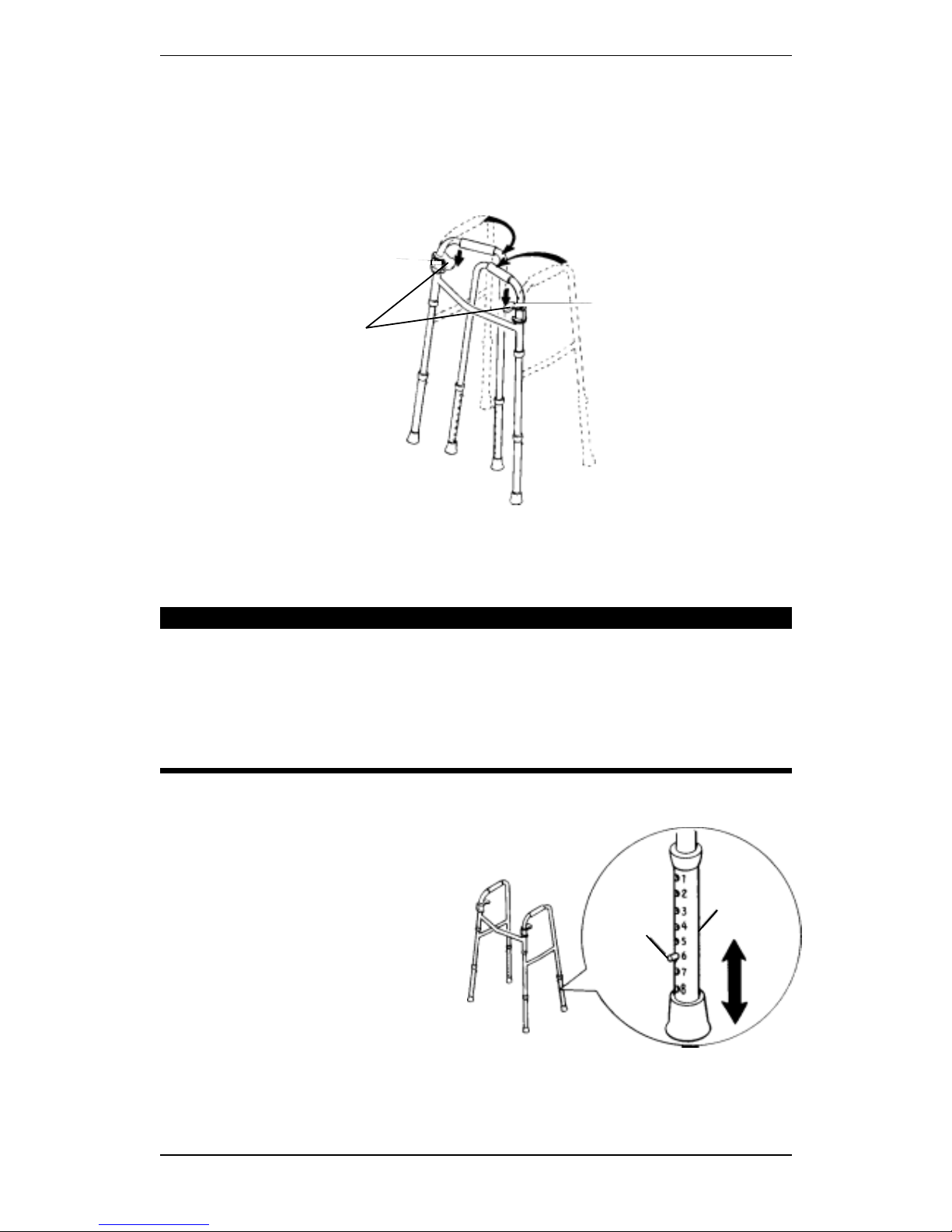

REGLAGE DES RALLONGES DE PIED (FIGURE 3)
PRECAUTIONS
Assurez-vous que tous les boutons-pression dépassent entièrement des trous
de réglage localisés sur chaque rallonge de pied. Cela permet dassurer que les
rallonges de pied sont bien verrouillées en position.
Les rallonges de pied doivent être réglées de sorte que le déambulateur soit à
niveau. Sil nest pas possible dobtenir une hauteur régulière, régler les
rallonges de pied de sorte que larrière du déambulateur soit plus bas que
lavant dun (1) pouce maximum.
NOTE: Chaque individu devrait consulter son médecin ou son thérapeute afin de déterminer le réglage
adéquat et une bonne utilisation.
1. Régler les rallonges de pied en
poussant le bouton-poussoir situé
sur la partie inférieure du pied du
déambulateur et en lintroduisant
dans le trou de réglage adéquat.
NOTE: les trous de réglage pour la
rallonge des pieds sont numérotés afin
didentifier plus facilement le trou de
réglage correspondant et dassurer ainsi
un réglage correct et régulier de la
hauteur.
2. Répéter cette procédure pour
chaque pied.
Rallonge
de Pied
Bouton-
Poussoir
FIGURE 3 - REGLAGE DES RALLONGES
DE PIED

DUAL RELEASE WALKER Part No. 1061343
8
NOMENCLATURE DES PIECES
N° de pièc Description Quantité
1 nti-cliquetis 4
2 Bouton-poussoir 4
3 Pied réglable 4
4 Pointes en caoutchouc 4
2
3
1
4
2
3
4
1

Part No. 1061343 DUAL RELEASE WALKER9
BEWAHREN SIE DIESE ANWEISUNGEN AUFBEWAHREN SIE DIESE ANWEISUNGEN AUF
BEWAHREN SIE DIESE ANWEISUNGEN AUFBEWAHREN SIE DIESE ANWEISUNGEN AUF
BEWAHREN SIE DIESE ANWEISUNGEN AUF
Hinweis: Prüfen Sie vor der Verwendung sämtliche Teile auf Versandschäden. Ausrüstung bei Schäden
NICHT verwenden. Zu weiteren Anweisungen wenden Sie sich an den Händler.
SICHERHEITSBESTIMMUNGEN
Um den korrekten Gebrauch von Invacare-Gehgestellen sicherzustellen,
MÜSSEN die folgenden Anweisungen befolgt werden:
ALLGEMEINE WARNUNG
Installieren oder verwenden Sie dieses Gerät NICHT, ohne zuerst diese
Anweisungen gelesen und verstanden zu haben. Wenn Sie die Warnungen,
Vorsichtshinweise oder Anweisungen nicht verstehen können, wenden Sie sich an
einen Fachmann für Gesundheitsfürsorge, Händler oder Techniker, bevor Sie
versuchen, diese Gerät zu installieren  sonst könnte es zu Verletzungen oder
Schäden kommen.
Bei der Bestimmung der korrekten Einstellung und Anwendung sollte sich jede
Person stets zuerst von ihrem Arzt oder Therapeuten beraten lassen.
WARNHINWEISE ZUR STABILITÄT
Wird das Gehgestell extremen Temperaturen (über 37,8 °C oder unter 0 °C)
oder starker Feuchtigkeit ausgesetzt bzw. wird es vor der Benutzung nass, stellen
Sie sicher, dass sich die Griffe am Seitenrahmen nicht verdrehen. Es könnte sonst
zu Schäden oder Verletzungen kommen.
Führen Sie eine Prüfung durch, um sicherzustellen, dass die Gummikappen bzw.
Kunststoffgleitkappen nicht gerissen, abgenutzt sind oder fehlen. V R dem
Gebrauch des Gehgestells ersetzen.
Sämtliche Verlängerungen der Beine müssen so angepasst werden, dass das
Gehgestell NIVEAUGLEICH ist. Beim Gebrauch von Anbauteilen mit Rädern
MÜSSEN die Verlängerungen so angepasst werden, dass die Seitenrahmen
niveaugleich sind.
Verwenden Sie KEINE Gummikappen an den Verlängerungen der hinteren
Beine, wenn Sie die Vorderrad- oder Bremsoptionen nutzen.
Die Verlängerungen der Hinterbeine mit Gummikappen oder
Kunststoffgleitkappen MÜSSEN sich jederzeit in Kontakt mit dem Boden
befinden.
Gleitkappen werden an den Verlängerungen der Hinterbeine NUR verwendet, um
zu ermöglichen, dass das Gehgestell leicht über Teppichflächen in Räumen gerollt
werden kann, ohne dass das Gehgestell vom Boden angehoben werden muss.
Gleitkappen an Verlängerungen der Hinterbeine sollten nur mit
Vorderradanbauteilen verwendet werden.
Von einer Verwendung von Gleitkappen auf rauen Flächen (Beton, Kies usw.)
wird abgeraten.
Von einer gleichzeitigen Verwendung von Gleitkappen an allen vier (4)
Beinverlängerungen wird abgeraten. Verwenden Sie Gleitkappen und
Gummikappen NICHT gleichzeitig.
Gleitkappen greifen auf dem Boden nicht wie Gummikappen auf Bodenbelägen
greifen. Daher sollte beim Gebrauch Vorsicht walten.
Faltbares Gehgestell
Anweisungen für Montage und Gebrauch
Modell Nr. 6291E - Erwachsene, 6291E - Kinder

DUAL RELEASE WALKER Part No. 1061343
10
WARNHINWEISE ZUR STABILITÄT (FORTSETZUNG)
Werden am Gehgestell Gleitkappen verwendet, sollten kurze Schritte gemacht
werden, um dafür Sorge zu tragen, dass das Gewicht gleichmäßig verteilt ist und
sich direkt über den Gehgestellbeinen befindet. Durch diese
Vorsichtsmaßnahmen werden unkontrollierbare Bewegungen des Gehgestells
vermieden.
Lassen Sie beim Gebrauch des Gehgestells auf nassen oder vereisten Flächen stets
Vorsicht walten.
Gehgestelle von Invacare können Personen mit einem Gewicht von bis zu 136 kg
(300 lbs) Mobilitätsunterstützung geben.
Gehgestelle von Invacare sind dazu konstruiert, Personen beim Gehen Halt,
erhöhte Stabilität und Unterstützung zu bieten; sie sind NICHT dafür gedacht,
das volle Gewicht des Benutzers zu tragen.
WARNHINWEISE FÜR DAS ZUSAMMENKLAPPEN UND DIE MONTAGE
Nach dem Auseinanderklappen oder Zusammenbauen des Gehgestells muss
sichergestellt werden, dass das Gehgestell sicher in der Position FFEN verriegelt
und V R dem Gebrauch niveaugleich mit dem Boden ausgerichtet ist.
KEINE Gegenstände an die linken oder rechten Seitenrahmen hängen (Bereich,
der die Griffe zur zweifachen Auslösung umfasst). Dies führt dazu, dass sich die
Seitenrahmen nach unten biegen, und verhindert, dass das Gehgestell bei
vollständiger Öffnung verriegelt. Dies kann außerdem zum Umkippen des
Gehgestells führen sowie Verletzungen und Schäden nach sich ziehen.
WARNHINWEISE FÜR DIE INSTALLATION
Stellen Sie sicher, dass sämtliche Druckknöpfe vollständig durch die
Einstellöffnungen der jeweiligen Beinverlängerung hindurchragen. Dadurch wird
gewährleistet, dass die Beinverlängerungen sicher in der Position verriegelt sind.
Die Beinverlängerungen sollten so angepasst sein, dass das Gehgestell niveaugleich
ist. Kann keine gleichmäßige Höhe erzielt werden, stellen Sie die
Beinverlängerungen so ein, dass der hintere Teil des Gehgestells nicht mehr als
2,54 cm niedriger als der Vorderteil ist.
Testen Sie stets V R dem Gebrauch, ob das Gehgestell und die Anbauteile
korrekt und sicher verriegelt sind.
ÖFFNEN DES GEHGESTELLS (ABBILDUNG 1)
1. Zum Öffnen des Gehgestells linke und
rechte Seitenrahmen nach außen
schwenken.
2. Seitenrahmen greifen und nach außen
schwingen, bis die uslösegriffe
aktiviert werden und einrasten. Dies
zeigt an, dass das Gehgestell geöffnet
und zum Test vor dem Gebrauch
bereit ist.
3. Zum Testen des Gehgestells
Seitenrahmen greifen und versuchen,
diese mit gewisser Kraft nach innen zu
klappen. Ist das Gehgestell korrekt
eingerastet, bleibt es in der geöffneten
Position verriegelt.
ABBILDUNG 1  ÖFFNEN DES
GEHGESTELLS
VERRIEGELT
ENTRIEGELT
