iRoom iTop User manual

for iRoom‘s iTop
MANUAL
for iRoom‘s iTop
iRoom´s iTop
EnglishDeutschFrançais

Page 2
Page 3

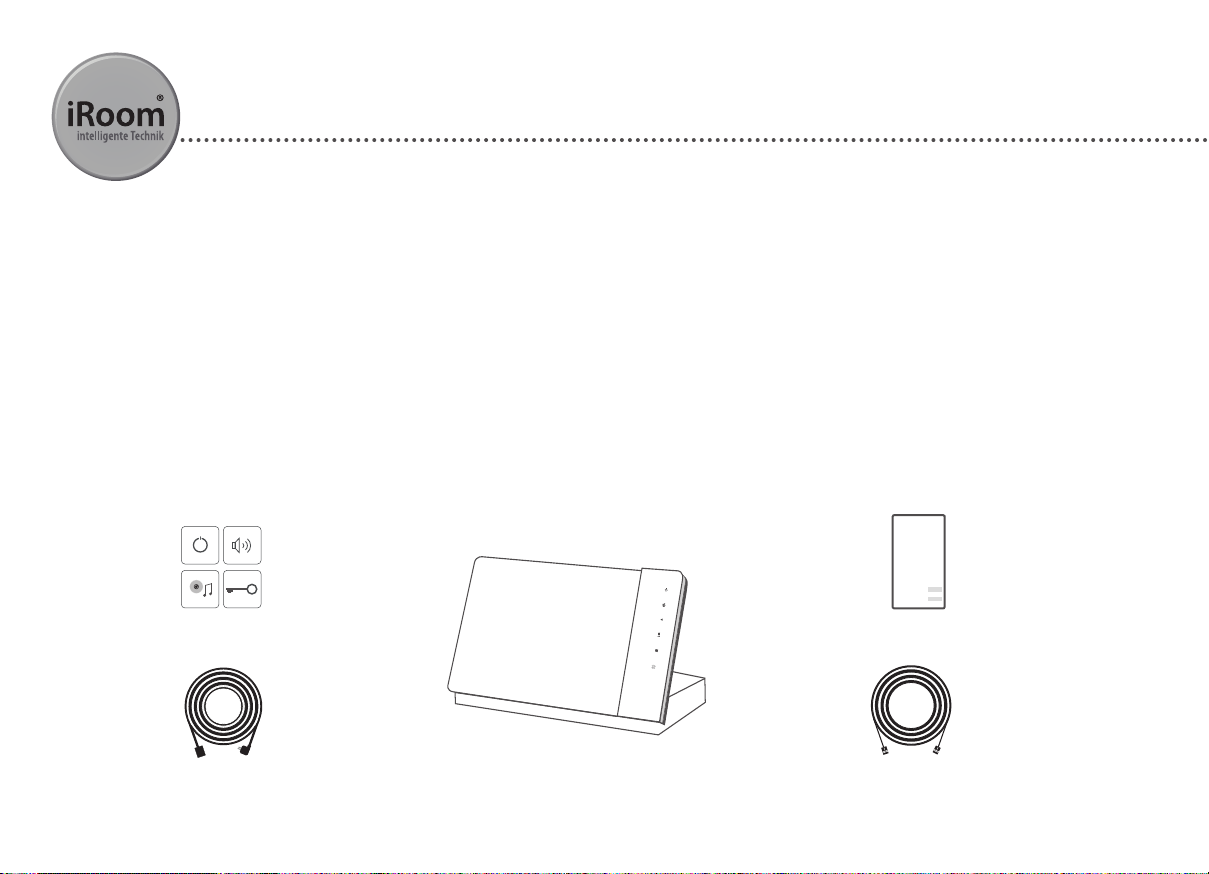

Package content
iRoom‘s iTop
1x Icon set
Introduction
Thank you for purchasing iRoom‘s iTop (desktop docking station) with programmable Quick Keys.
This MANUAL is designed to guide you through the hardware installation and initial software con guration.
The warranty terms are also included in this MANUAL.
For details on con guring iRoom‘s iTop, to download the TCP-interface description, latest drivers, latest
FAQ‘s or user manuals in other languages, please visit: www.iRoomsiDock.com
1x PoE+Injector
1 x CAT6  at
network cable 2m
1 x Power cable
Power
Active

English
Page 3
for iRoom‘s iTop
MANUAL
Quick Start Guide
Klick
1
3
4
2
LAN
PoE
+
AC
Klick
Audio
System
Installation:
How to Dock: Motion Sensor:
press
outwards

Page 4 Page 5
38 mm
115 mm 155 mm
M4
7 deep
mm
Icon change:
Securing to surface:
Caution Caution
Use this tapped
hole to secure your iTop.
1
2
!!
12 3

English
Page 5
for iRoom‘s iTop
MANUAL
Basic Conguration
To congure iRoom‘s iTop access it via a docked iPad using the free iOS App ″iRoom‘s iDock″.
Default IP : DHCP
Default Access-Code : iBezel
iOS App Store & App ″iRoom‘s iDock″
• Open iOS App store and search for App ″iRoom‘s iDock″
• Install App ″iRoom‘s iDock″
• Open App ″iRoom‘s iDock″
• Dock the iPad into iRoom‘s iTop
• Verify status ″online″ (indicates successful docking procedure)
For additional details on the iRoom‘s iDock App, please refer to the ″in App Help″ and the in App FAQ area.
As we perform frequent iOS-App-updates the visual appearance might change.

Page 6 Page 7
iRoom’s iTop
Type iTop
Dimensions W280 / D138 / H160 mm or W11,02" / D5,43" / H6,30"
Power Supply PoE+(IEEE 802.3at)
LAN 10 Mbps / 100 Mbps
Communication TCP/IP, status & control
Function Description Store & charge iPad; 6 congurable Quick Keys.
Intelligent Glass Bezel 6 touch buttons (with customizable icons) / 1 motion sensor
Audio output 3,5 mm audio jack analog stereo / adjustable Line-Out
Operating Temperature 0 - 35°C or 32 - 95°F
Operating Humidity 20% - 90% RH non-condensing
Weight iTop ~2,2 kg or 4,9 lb
Specications
CLEANING
The product requires no special care, but only a regular cleaning of the glass.
Do not use any abrasive/harsh cleaners and unplug power supply before cleaning.
For general cleaning of the surfaces please use a soft cloth with screen cleaner. If possible frequently
change the cloth so that no dust particles get stuck in the towel causing scratches.

English
Page 7
for iRoom‘s iTop
MANUAL
Restoring the Default Con guration and Password
Factory defaults
Use the ″restore to factory settings″ function of the iRoom‘s iDock iOS-App
- Access-Code is required
1
2
3
54
1
2
3
4
5
MAIN MENU
Main Function Selection Area
SUB MENU
Setting Adjustment and
Con guration section
in App HELP AREA
Selecting text in Sub-Menu
shows af liated help
App & Firmware Version
Displays App Version number and
Firmware Version installed on your iTop
(if comm. status is online)
Communication Status
Displays iTop Communication status
(online/of ine)

Page 8 Page 9
Electrical Safety Information
1. Compliance is required with respect to voltage, frequency, and current requirements indicated on the manufacturer’s
label. Connection to a different power source than those specied may result in improper operation, damage to the
equipment or pose a re hazard if the limitations are not followed.
2. There are no operator serviceable parts inside this equipment. Service should be provided only by an authorized
service technician.
Protection against theft
iRoom’s iTop does not provide any protection against theft. Unauthorized and/or forceful removal of a tablet cannot be
prevented. iRoom GmbH does not accept any liability for the theft of a tablet!
IT-Security
In order to the open an unsecured communication protocol used by iRoom‘s iTop the user is responsible to ensure proper
network security to avoid unauthorized LAN Control of iRooms iTop.
Limited warranty
iRoom GmbH warrants that the product(s) furnished hereunder shall be free from defects in material and workmanship for
a period of two (2) years from the date of purchase made by the original end-customer or for a period of 3 years from the
date of shipment by iRoom GmbH under normal use and operation.
iRoom‘s GmbH sole and exclusive obligation and liability under the foregoing warranty shall be for iRoom GmbH, at its
discretion, to repair or replace any product that fails to conform to the above warranty during the above warranty period.
The expense of removal and reinstallation of any product is not included in this warranty. The warranty period of any
repaired or replaced product shall not extend beyond its original term.

English
Page 9
for iRoom‘s iTop
MANUAL
Returns
No Products will be accepted for replacement or repair without obtaining a Return Materials Authorization (RMA) num-
ber from iRoom GmbH or during the warranty period, and the Products being received at iRoom GmbH facility freight
prepaid in accordance with the RMA process of iRoom GmbH. Products returned without an RMA number will not be
processed and will be returned freight collect or subject to disposal. Information on the RMA process and obtaining an
RMA number can be found at: www.iRoomsiDock.com/support/warranty.
Warranty conditions
The above warranty does not apply if the product:
1. has been modied and/or altered, or an addition made thereto, except by iRoom GmbH, or iRoom GmbH’
authorized representatives, or as approved by iRoom GmbH in writing;
2. has been painted, rebranded or physically modied in any way;
3. has been damaged due to errors or defects in cabling;
4. has been subjected to misuse, abuse, negligence, abnormal physical, electromagnetic or electrical stress,
including lightning strikes, or accident.
5. has been damaged or impaired as a result of using third party rmware;
6. has no original serial number label, or is missing any other original label(s);
7. has not been received by iRoom GmbH within 30 days of issuance of the RMA.
In addition, the above warranty shall apply only if: the product has been properly installed and used at all times in
accordance, and in all material respects, with the applicable Product documentation;

Seite 11
Page 10
Apple and iPad are registered trademarks of Apple Inc.
Due to periodic product improvement, all features and specifi ca ons are subject to change without no ce.
The tablet is NOT part of the scope of delivery!
www.iRoomsiDock.com
Ziegeleistrasse 13 │ 5110 Oberndorf │ Austria
o [email protected] │[phone]
© 2010-2016 iRoom GmbH. All rights reserved.
FCC Compilance Statement
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to part 15 of the FCC Rules.
RoHS/WEEE Compliance Statement
This symbol was placed in accordance with the European Union Directive 2011/65/EU on the Waste
Electrical and Electronic Equipment (the WEEE Directive). If disposed of within the European Union, this
product should be treated and recycled in accordance with the laws of your jurisdiction implementing
the WEEE Directive.
Declaration of Conformity
Hereby, iRoom GmbH, declares that this iRoom GmbH device, is in compliance with the essential requirements and
other relevant provisions of Directive 2014/35/EU & 2014/30/EU.
Subject to changes at any time. The technical details and speci cations do not equate to any form of guarantee.
All products mentioned protected by international copyright and patent laws.

Deutsch
für iRoom‘s iTop
MANUAL
Seite 11
Verpackungsinhalt
iRoom‘s iTop
1x Symbol-Blatt
Einleitung
Danke, dass Sie sich für unsere Tischladestation iTop von iRoom entschieden haben.
Dieses Benutzerhandbuch soll Sie bei der Hardware-Installation und der ersten Software-Kon guration
begleiten. Die Garantiebedingungen sind ebenfalls in diesem Benutzerhandbuch enthalten.
Details zur Kon guration von iRoom‘s iTop, für den Download der Beschreibung des TCP-Interface,
zu den neuesten Treibern, den neuesten FAQ‘s oder die Benutzerhandbücher  nden Sie unter:
www.iRoomsiDock.com
1x PoE+injektor
1 x CAT6  ach
Netzwerkkabel 2 m
1 x Stromkabel
Power
Active

Seite 13
Page 12
Schnellstartanleitung
Klick
1
3
4
2
LAN
PoE
+
AC
Klick
Audio
System
Installation:
Einsetzen des iPads: Bewegungssensor:
nach außen
drücken

Deutsch
für iRoom‘s iTop
MANUAL
Seite 13
1
2
38 mm
115 mm 155 mm
M4
7 deep
mm
!!
Symbolwechsel:
Position und Maße der Gerätesicherung:
12 3
Achtung Achtung
Verwenden Sie diese
Gewindebohrung zur
Sicherung Ihrer iTop.

Seite 15
Page 14
Grundlegende Konguration
Zur Konguration der iRoom‘s iTop greifen Sie über ein angedocktes iPad unter Verwendung der freien
iOS App ″iRoom‘s iDock″ darauf zu.
Standard IP : DHCP
Standard-Zugangs-Code : iBezel
iOS App Store & App ″iRoom‘s iDock″
• Öffnen Sie den iOS App Store und suchen Sie nach der App ″iRoom‘s iDock″
• Installieren Sie die App ″iRoom‘s iDock″
• Öffnen Sie die App ″iRoom‘s iDock″
• Docken Sie das iPad in iRoom‘s iTop an
• Überprüfen Sie den Status ″Online ″ (zeigt einen erfolgreichen Docking-Vorgang an)
Für weitere Details über die iRoom‘s iDock App konsultieren Sie bitte die ″in App Hilfe″ und den in App
FAQ-Bereich.

Deutsch
für iRoom‘s iTop
MANUAL
Seite 15
iRoom’s iTop
Type iTop
Maße B280 / T138 / H160 mm or B11,02" / T5,43" / H6,30"
Stromversorgung PoE+(IEEE 802.3at)
LAN 10 Mbps / 100 Mbps
Verbindung TCP/IP, Status & Kontrolle
Funktionsbeschreibung Lagern & Laden des iPads;
Intelligente Glasblende Touch-Tasten (mit personalisierbaren Symbolen)/ Bewegungssensor
Audio-Ausgang Stereo analog, 3,5 mm Klinke / geregelte Ausgangs Lautstärke
Betriebstemperatur 0 - 35°C
Betriebsfeuchtigkeit 20% - 90% RH nicht kondensierend
Gewicht ~ 2,2 kg
Spezikationen
Reinigung
Das Produkt bedarf keiner besonderen Pege, sondern nur einer regelmäßigen Reinigung zur Erhaltung des
Glanzes, der Struktur und dem Zustand der Oberächen.
Keine scheuernden / scharfen Reinigungsmittel verwenden. Trennen sie die Stromversorgung vor dem
Reinigungsvorgang.
Für die allgemeine Reinigung der Oberächen bitte ein weiches, sauberes, leicht angefeuchtetes Tuch
verwenden.

Seite 17
Page 16
Wiederherstellen der Werkseinstellungen und des Standard-Passworts
Werkseinstellungen
Verwenden Sie die "Wiederherstellung auf Werkseinstellungen" Funktion der iRoom iDock der iOS - App
- Zugangscode erforderlich
1
2
3
54
1
2
3
4
5
HAUPTMENÜ
Hauptfunktionsauswahlbereich
UNTERMENÜ
Einstellungsabstimmung und
Kon gurationsbereich
in App HILFE-BEREICH
Das Antippen des Textes im Untermenü
zeigt weitere Hilfe an
App- & Firmware-Version
Zeigt die Nummer der auf Ihrer iTop installierten
App-Version und die Firmware-Version an
(im Online-Kommunikationsstatus)
Kommunikationsstatus
Zeigt den iTop-Kommunikationsstatus
(online/of ine) an.

Deutsch
für iRoom‘s iTop
MANUAL
Seite 17
App- & Firmware-Version
Zeigt die Nummer der auf Ihrer iTop installierten
App-Version und die Firmware-Version an
(im Online-Kommunikationsstatus)
Information zur elektrischen Sicherheit
1. Die auf dem Herstellerschild angegebene Spannung, Frequenz und der Strombedarf müssen eingehalten werden.
Der Anschluss an eine andere als die angegebenen Energiequellen kann den Betrieb beeinträchtigen, Schäden an
der Ausstattung zur Folge haben oder eine Gefahr darstellen, wenn die Grenzwerte nicht eingehalten werden.
2. Dieses Gerät enthält keine Komponenten, die vom Verwender selbst gewartet werden können. Reparaturen sollten
nur von einem autorisierten Servicetechniker durchgeführt werden.
Diebstahlschutz
iRoom‘s iTop verfügt über keinerlei Diebstahlschutz. Ein unbefugtes gewaltsames Entfernen eines Tablets kann nicht
verhindert werden. Im Fall des Diebstahls eines Tablets übernimmt die iRoom GmbH keinerlei Haftung.
IT-Sicherheit
In Bezug auf das von iRoom‘s iTop verwendete offene und ungesicherte Kommunikationsprotokoll ist der Benutzer für die
Gewährleistung der geeigneten Netzwerksicherheit verantwortlich, um die unbefugte LAN-Steuerung der iRooms iTop zu
vermeiden.
Eingeschränkte Gewährleistung
Die iRoom GmbH garantiert, dass das/die Produkt/e, die im Rahmen dieses Vertrages geliefert wurden, für einen Zeitraum
von zwei (2) Jahren ab dem Kaufdatum durch den ursprünglichen Endkunden oder für einen Zeitraum von 3 Jahren ab
dem Datum der Auslieferung durch iRoom GmbH bei normalem Gebrauch und Betrieb keine Material- oder Verarbei-
tungsfehler aufweisen dürfen.
Im Rahmen dieser Garantie liegt es im Ermessen der iRoom GmbH, das Produkt, das innerhalb der oben angeführten
Fristen nicht der hier denierten Gewährleistung entspricht, zu reparieren oder zu ersetzen. Die Kosten des Aus- und Einbaus
sind für alle Produkte nicht in dieser Garantie enthalten. Die Gewährleistungsfrist für alle reparierten oder ausgetauschten
Produkte wird nicht über ihre ursprüngliche Laufzeit hinaus verlängert.

Seite 19
Page 18
Rückgabe
Ohne von iRoom GmbH zugeteilter RMA Nummer (Retourennummer) werden keine zum Austausch oder Reparatur
zurückgesendeten Produkte angenommen. Sie werden daher nicht bearbeitet sowie unfrei retourniert oder entsorgt.
Informationen zum RMA-Vorgang und zum Erhalt einer RMA-Nummer nden Sie unter:
http://www.iRoomsiDock.com/support/warranty
Gewährleistungsbedingungen
Die oben angeführte Gewährleistung ist nicht anwendbar, wenn das Produkt:
1. Durch andere als die von iRoom GmbH ermächtigten Vertreter ohne schriftliche Genehmigung durch iRoom GmbH
abgeändert, umgebaut oder ergänzt wurde;
2. bemalt, umbenannt oder in der Form verändert wurde;
3. infolge von Fehlern und Defekten der Verdrahtung beschädigt wurde;
4. wenn es einem falschen Gebrauch, Missbrauch, Unachtsamkeit, unsachgemäßer physikalischer, elektromagneti-
scher oder elektrischer Beanspruchung, inklusive Blitzschlag oder Unfall, ausgesetzt wurde.
5. infolge der Verwendung einer Firmware eines anderen Herstellers beschädigt oder beeinträchtigt wurde;
6. nicht über ein Original-Typenschild verfügt oder alle anderen Original-Beschilderungen fehlen;
7. nicht innerhalb von 30 Tagen nach der Ausstellung der RMA bei iRoom GmbH eingetroffen ist
Des Weiteren gilt die oben angeführte Gewährleistung nur, wenn das Produkt korrekt installiert und stets in Übereinstim-
mung und unter Einhaltung der wesentlichen Punkte der geltenden Produktdokumentation verwendet wurde.

Deutsch
für iRoom‘s iTop
MANUAL
Seite 19
Apple and iPad are registered trademarks of Apple Inc.
Due to periodic product improvement, all features and specifi ca ons are subject to change without no ce.
The tablet is NOT part of the scope of delivery!
www.iRoomsiDock.com
Ziegeleistrasse 13 │ 5110 Oberndorf │ Austria
o [email protected] │[phone]
© 2010-2016 iRoom GmbH. All rights reserved.
FCC-Konformitätserklärung
Dieses Gerät wurde getestet und erfüllt gemäß Teil 15 der FCC-Bestimmungen die Grenzwerte für ein Digitalgerät der
Klasse B.
RoHS / WEEE-Konformitätserklärung
Dieses Zeichen wurde in Übereinstimmung mit der EU-Richtlinie 2011/65/EU über Elektro- und Elektronik-
geräte-Abfall (die WEEE-Richtlinie) angebracht. Wenn das Produkt innerhalb der Europäischen Union
entsorgt wird, muss es in Übereinstimmung mit den Gesetzen der Rechtsprechung Ihres Landes unter
Anwendung der WEEE-Richtlinie behandelt und recycelt werden.
Konformitätserklärung
Hiermit erklärt iRoom GmbH, dass dieses iRoom GmbH Gerät mit den grundlegenden Anforderungen und mit den
anderen relevanten Bestimmungen der Richtlinie 2014/35/EU & 2014/30/EU übereinstimmt.
Änderungen sind zu jeder Zeit vorbehalten. Die technischen Details und Spezi kationen sind nicht mit jeglicher Form
einer Garantie gleichzusetzen. Alle erwähnten Produkte sind durch internationales Urheberrecht und Patentgesetze
geschützt.

Page 21
Page 20
Accessoires fournis
iRoom‘s iTop
1x feuille de symbole
Introduction
Nous vous remercions d‘avoir choisi notre station d‘accueil version table, iTop de iRoom.
Ce MANUEL D’UTILISATION vous guidera à travers l‘installation du matériel et la con guration initiale du logiciel.
Ce MANUEL D’UTILISATION contient également les conditions de garantie.
Vous trouverez les détails concernant la con guration d‘iRoom‘s iBezel, le téléchargement de l‘interface
TCP / IP, les questions les plus fréquemment posées (FAQ), les drivers les plus récents, ou les MANUELS en
différentes autres langues sur: www.iRoomsiDock.com
1x injecteur PoE+
1 x câble réseau CAT 6 plat
2 mètres
1 x câble d‘alimentation
Power
Active
