ITATOOLS ITA14 Guide

MANUALE D’USO – DISTINTA RICAMBI
OPERATION MANUAL –SPARE PARTS LIST
NOTICE D’INSTRUCTIONS – PIÈCES DE RECHANGE
BETRIEBSANLEITUNG –ERSATZTEILLISTE
MANUAL DE USO –LISTA DE RECAMBIOS
ITA14
REGGIATRICE PNEUMATICA PER REGGIA IN PLASTICA
PNEUMATIC PLASTIC STRAPPING TOOL
APPAREIL DE CERCLAGE FEUILLARD PLASTIQUE
PNEUMATISCHES KUNSTSTOFFBAND-UMREIFUNGSGERÄT
FLEJADORA NEUMÁTICA PARA FLEJE DE PLÁSTICO
ITATOOLS s.r.l.
Via per Caronno 23 - 21040 Origgio (VA) - ITALY
Tel. [phone] Fax [phone] [email protected] - www.itatools.com
LEGGERE LE ISTRUZIONI PRIMA DI UTILIZZARE L’APPARECCHIO
READ ALL INSTRUCTIONS BEFORE OPERATING THE TOOL
AVANT D’UTILISER L'APPAREIL LIRE LA NOTICE D’INSTRUCTIONS
VOR DER INBETRIEBNAHME DES GERÄTS DIE BEDIENUNGSANLEITUNG LESEN
LEA LAS INSTRUCCIONES ANTES DE UTILIZAR EL APARATO
Ed. 05/13

INDICE TABLE OF CONTENTS TABLE DES MATIERES
1) Istruzioni di sicurezza 1) Safety instructions 1) Normes de sécurité
2) Dati tecnici 2) Technical data 2) Données techniques
3) Garanzia e responsabilità 3) Warranty and liability 3) Garantie et responsab.
4) Installazione 4) Installation 4) Installation

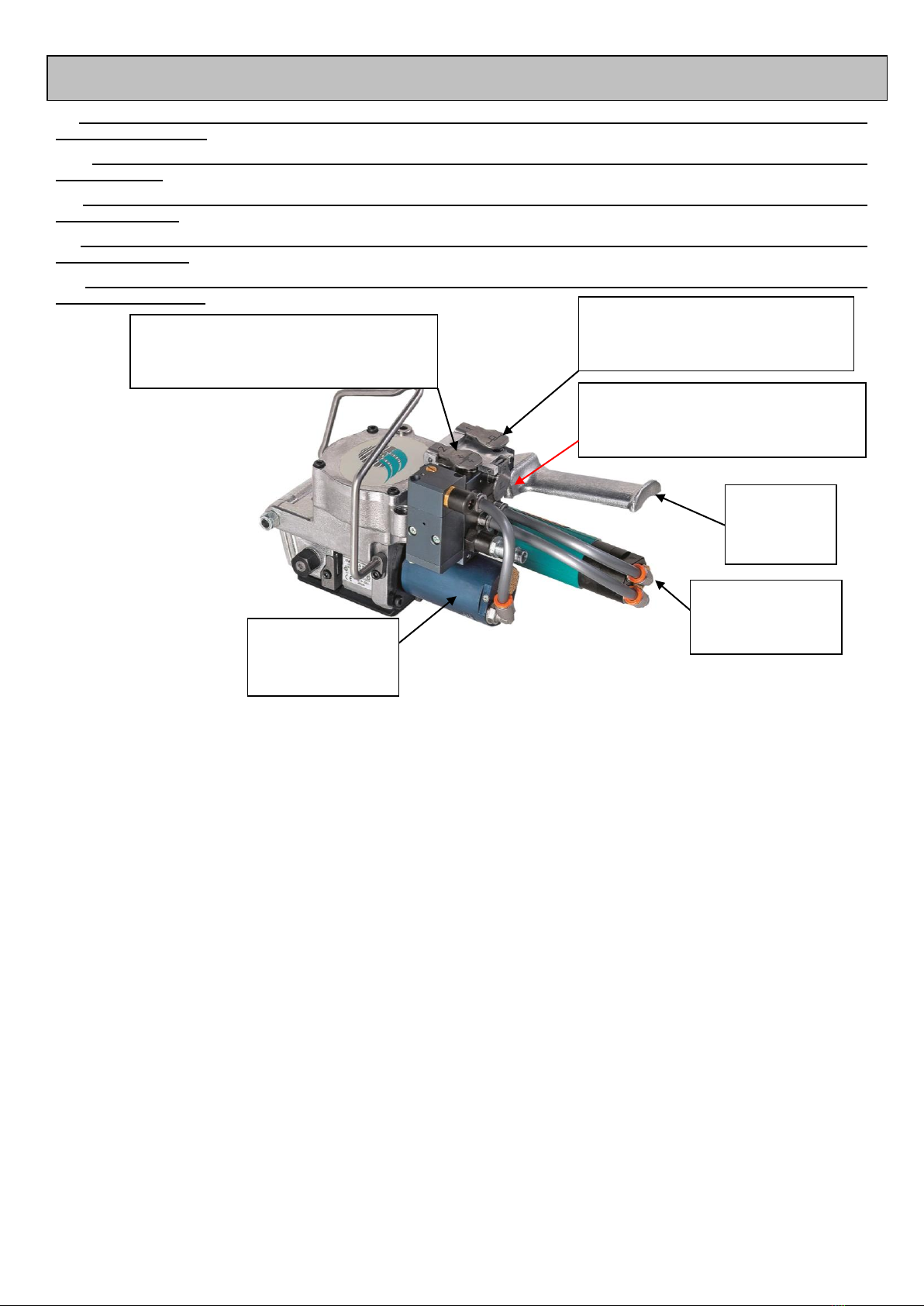

5) Descrizione e regolazioni 5) Operating elem.ts / adjustments 5) Description / réglages
6) Istruzioni per l’uso 6) Operation 6) Mode d’emploi
7) Manutenzione e pulizia 7) Servicing and cleaning 7) Entretien et nettoyage
8) Risoluzione problemi 8) Troubleshooting 8) Solution des problèms
9) Esplosi –distinta ricambi 9) Layout –spare parts list 9) Vue éclatée-Liste piéces
INHALTSVERZEICHNIS ÍNDICE
1) Sicherheitsvorschriften 1) Instrucciones de seguridad
2) Technische Daten 2) Datos técnicos
3) Garantie und Verantwortung 3) Garantía y responsabilidad
4) Installation 4) Instalación
5) Beschreibung und Einstellungen 5) Descripción y ajustes
6) Betriebsanweisungen 6) Instrucciones de uso
7) Instandhaltung und Reinigung 7) Mantenimiento y limpieza
8) Problemlösung 8) Localización de averías
9) Zeichnungen - Ersatzteilliste 9) Diseños –lista de recambios
1) ISTRUZIONI DI SICUREZZA / SAFETY INSTRUCTIONS / NORMES DE SECURITE /
SICHERHEITSVORSCHRIFEN / INSTRUCCIONES DE SEGURIDAD
I - L’apparecchio deve essere utilizzato esclusivamente da personale adeguatamente formato. Non osservare le istruzioni
contenute nel manuale e/o un improprio uso possono causare la rottura della reggia con conseguenze per il personale ed i
materiali confezionati.
Controllare giornalmente l’apparecchio e non utilizzarlo con parti usurate / danneggiate, ma sostituirle prontamente con personale
qualificato utilizzando parti originali. Non modificare l’apparecchio nelle sue parti.
Non mettere mai dita, mani e altre parti del corpo tra la reggia ed il materiale da imballare.
Voi siete pienamente responsabili di controllare la sigillatura della reggia, una adeguata preparazione è indispensabile per
riconoscere una sigillatura difettosa e per evitare incidenti anche gravi. Non movimentare mai il materiale con sigillature difettose
della reggia. Per lo svolgimento della reggia utilizzare solo gli appositi dispenser.
Tenere pulita l’area di lavoro ed utilizzare l’apparecchio solo in situazioni di stabilità e sicurezza.
Non movimentare MAI i materiali utilizzando per il sollevamento la reggia applicata.
Per il taglio della reggia utilizzare esclusivamente cesoie di sicurezza. Assicurarsi che durante il taglio non ci sia nessuno sulla
traiettoria della reggia; rimanere a distanza di sicurezza. Tenere premuta la parte superiore in modo che la parte inferiore recisa si
allontani dall’operatore. Utilizzare in modo errato l’apparecchio, tensionare eccessivamente la reggia, utilizzarne una qualità /
sezione non prevista e spigoli taglienti sul materiale da legare possono causare una improvvisa perdita di tensione e/o la rottura
della reggia con conseguente sbilanciamento, caduta del materiale ed anche un repentino e violento allontanamento della reggia
stessa.
Si consiglia di proteggere gli spigoli taglienti, di posizionare in modo corretto la reggia intorno la carico, di mettere un numero
adeguato di regge, di rimanere in posizione di sicurezza (lateralmente alla reggia) durante il ciclo di legatura, di controllare
adeguatamente la qualità della sigillatura e di rispettare scrupolosamente le caratteristiche consigliate per la reggia da utilizzare.
Conservare il presente manuale di istruzioni completo. Per la costruzione dell’apparecchio non vengono utilizzate sostanze nocive
per la salute. Per lo smaltimento rispettare le normative vigenti.
UK - The tool must not be used by people not properly trained. Failure to follow the operating instructions or improper use could
cause strap breakage, injuries, package damages.
Check tool daily, do not use tool with worn or damaged parts, promptly replace them by trained people and use original spare parts.
Never modify any tool part. Do not put fingers, hands or other body parts between the strap and package during the cycle.
It is your full responsibility to check the joints made by your tool, seal control and a suitable training about adjustment will be useful
to check the seal quality in order to avoid severe injury. Never move goods with bad quality seals. Use only specific strap dispenser
to dispense the strap. Keep tidy your working area and always use the tool in good balance and safety conditions. Never use straps
as a means of pulling or lifting goods.
LEGGERE LE ISTRUZIONI PRIMA DELL’USO
READ THE OPERATING INSTRUCTION CAREFULLY
AVANT L’UTILISATION CONSULTEZ LE MODE D’EMPLOI
VOR DER INBETRIEBNAHME DIE BETRIEBSANLEITUNG LESEN
LEA LAS INSTRUCCIONES ANTES DEL USO
DURANTE IL LAVORO UTILIZZARE GUANTI PROTETTIVI E OCCHIALI / VISIERE DI SICUREZZA
WHEN OPERATING THE TOOL, WEAR EYE, FACE AND HAND SAFETY PROTECTORS
PENDANT LE TRAVAIL, PORTER DES PROTECTIONS POUR LES YEUX, LE VISAGE ET LES MAINS
WÄHREND DES BETRIEBS SCHUTZHANDSCHUHE UND SCHUTZBRILLEN/VISIERE BENUTZEN
DURANTE EL TRABAJO UTILICE GUANTES PROTECTORES Y GAFAS / MÁSCARAS DE SEGURIDAD
NORME GENERALI DI SICUREZZA :
GENERAL SAFETY INSTRUCTIONS :
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ:
ALLGEMEINE SICHERHEITSVORSCHRIFTEN:
NORMAS GENERALES DE SEGURIDAD:

To cut the straps use always proper safety strap cutter and keep other people and yourself at safe distance from strap, always
stand to side of strap, away from direction of strap trajectory once loosen. Hold the upper strap portion and pay attention that the
lower strap will snap forward away from you. Improper operation, excessive tensioning, use of not recommended strap, sharp
corners on the package could cause in a sudden loss of strap tension and/or strap breakage that could lead to package fall and to
violent movement of the strap against the operator. It is recommended to use edge protectors if package has sharp corners, to
place the strap correctly around a properly positioned package, to remain in safety position (on one side of strap) during strapping
cycle, to use the correct strap quality, width, thickness, and strength as recommended in this manual. Please preserve this booklet,
it is as a part of the tool. This tool is manufactured without any substances which could be dangerous to health. National
instructions must be observed for disposal of all the parts.
F - L’appareil de cerclage devra être utilisé par un opérateur ayant reçu une formation sur les instructions et le mode d’emploi. Le
fait de ne pas suivre les instructions et/ou l'emploi incorrect de l’appareil peuvent causer la rupture du feuillard avec des
conséquences dangereuses pour les opérateurs et le matériel à cercler.
Il est indispensable de contrôler l'appareil tous les jours et de ne jamais l'utiliser s’il présente des parties usées / endommagées. Le
cas échéant il sera nécessaire de les faire remplacer avec des pièces originales par des opérateurs qualifiés. Ne pas modifier
l'appareil. Éviter absolument de mettre les doigts, mains et autres parties du corps entre le feuillard et le matériel à cercler.
Vous êtes entièrement responsable du contrôle de la soudure du feuillard; dans ce but une préparation appropriée est
indispensable pour pouvoir reconnaître les soudures défectueuses et éviter des accidents graves. Ne jamais déplacer le matériel
avec le feuillard mal soudé. Le déroulement du feuillard doit être effectué en utilisant des dévidoirs prévus à cet effet.
Garder bien propre la zone de travail et utiliser l'appareil seulement dans des situations de stabilité et de sécurité.
Ne jamais déplacer les matériels cerclés en utilisant le feuillard pour le soulèvement.
La coupe du feuillard doit être effectuée exclusivement avec des ciseaux appropriés. Pendant la coupe il est indispensable de
garder une distance de sécurité et de s'assurer que personne ne se trouve dans la trajectoire du feuillard. Pour la coupe garder la
partie supérieure du feuillard contre l’opérateur de façon à ce que la partie inférieure coupée s'éloigne de ce dernier.
L'emploi incorrect de l’appareil, la tension excessive du feuillard, la qualité et la section impropres du feuillard, les bords tranchants
du matériel à cercler peuvent causer une perte de tension inattendue et/ou la rupture du feuillard avec une chute éventuelle du
matériel et un échappement violent du feuillard.
Il est conseillé de se protéger contre les bords tranchants, d'appliquer correctement le feuillard sur le paquet, d'utiliser un nombre
de feuillards approprié, de se mettre en position de sécurité (à coté du feuillard) pendant le cycle de cerclage, de bien contrôler la
qualité de la soudure du feuillard et de respecter scrupuleusement les caractéristiques conseillées pour le feuillard à utiliser.
Bien conserver toute cette notice d'instructions. Pour l'élimination des matériaux il est indispensable de respecter les normes en
vigueur.
D - Das Gerät darf nur von ausgebildetem Personal bedient werden. Die Nichtbeachtung dieser Betriebsanleitung und/oder der
unsachgemäße Gebrauch des Gerätes können zu Rissen des Bandes führen, wodurch das Personal verletzt und die verpackte
Ware beschädigt werden kann.
Das Gerät täglich kontrollieren und bei verschlissenen / beschädigten Teilen nicht benutzen, sondern diese sofort von qualifiziertem
Personal durch Originalteile ersetzen lassen. Keine Änderungen am Gerät vornehmen.
Nie Finger, Hände oder andere Körperteile zwischen das Band und die zu umreifende Ware stecken.
Sie tragen die volle Verantwortung für das richtige Schweißen des Bandes. Für die Erkennung von fehlerhaften Umreifungen und
zum Vermeiden von Unfällen ist eine angemessene Ausbildung erforderlich. Kein Materialtransport bei defekten Umreifungen
durchführen.
Für das Abrollen des Umreifungsbands nur die dazu geeigneten Rollwagen benutzen.
Den Arbeitsbereich sauber halten und das Gerät nur bei Standsicherheit benutzen.
Das Umreifungsband NIE als Lastanschlagmittel verwenden.
Für das Schneiden des Umreifungsbandes nur die dazu geeignete Bandschere benutzen. Vergewissern Sie sich, dass sich
während des Bandschneidens niemand oder nichts am Weg des Umreifungsbandes befindet. Bitte einen Sicherheitsabstand
einhalten. Auf den oberen Teil drücken, damit sich der untere geschnittene Teil vom Arbeiter entfernt.
Das unbefugte oder nicht korrekte Benutzen des Gerätes, sowie das zu straffe Anziehen des Bandes auch an scharfkantigen
Stellen, und das Benutzen eines nicht geeigneten Bandes (zu dünn oder zu schmal), kann ein plötzliches Zerreißen/Platzen des
Kunststoffbandes mit gefährlichen Folgen nicht nur aus materieller Sicht sondern auch für die beteiligten Personen nach sich
ziehen.
Deshalb wird empfohlen, das Kunststoffband vor scharfkantigen Ecken zu schützen, es richtig positionieren, eine ausreichende
Anzahl an Umreifungen zu benutzen und während der Umreifung einen Sicherheitsabstand zu halten (seitlich der Umreifung).
Kontrollieren Sie immer die Qualität der Verschweißpunkte und beachten Sie immer gewissenhaft die technischen Merkmale des
eingesetzten Kunststoffbandes. Die gesamte Betriebsanleitung sorgfältig aufbewahren. Dieses Gerät wurde ohne
gesundheitsschädliche Stoffe gebaut. Für die Entsorgung des Gerätes die geltenden Vorschriften beachten.
E - El aparato debe ser utilizado exclusivamente por personal debidamente formado. El incumplimiento de las instrucciones
recogidas en el manual o un uso indebido pueden causar la ruptura del fleje y provocar lesiones al personal o daños al material
empacado. Revise a diario el aparato y no lo use si presenta partes desgastadas o dañadas; en este caso, haga que personal
cualificado las sustituya de inmediato utilizando piezas de recambio originales. No modifique los componentes del aparato.
No introduzca por ningún motivo los dedos, las manos u otras partes del cuerpo entre el fleje y el material que se va a embalar.
Usted es plenamente responsable del control del sellado del fleje; es indispensable estar preparados para reconocer los flejes
defectuosos y para evitar así accidentes graves. No maneje por ningún motivo el material que presente flejes con sellados
defectuosos.
Para el desbobinado del fleje, use únicamente los dispensadores correspondientes.
Mantenga el área de trabajo limpia y utilice el aparato sólo en condiciones estables y seguras.
NUNCA desplace el material levantándolo por el fleje aplicado.
Para el corte del fleje use únicamente cortadores de seguridad. Asegúrese que durante el corte no haya personas presentes en el
trayecto del fleje; mantenga una distancia de seguridad. Mantenga presionada la parte superior de manera que la parte inferior
cortada se aleje del operador.

El uso incorrecto del aparato, el excesivo tensado del fleje, el uso de calidades o secciones no previstas o con aristas cortantes en
el material por atar, pueden causar una pérdida improvisa de tensión y/o la ruptura del fleje y provocar así desequilibrio, caída del
material e incluso un alejamiento repentino y violento del fleje mismo. Se recomienda proteger las aristas cortantes, colocar
correctamente el fleje alrededor de la carga, poner un número adecuado de flejes, permanecer en una posición segura
(lateralmente respecto al fleje) durante el ciclo de flejado, controlar apropiadamente la calidad del sellado y respetar rigurosamente
las características recomendadas para el fleje que se va a utilizar.
Conserve este manual de instrucciones íntegro. Para la fabricación del aparato no se usan sustancias nocivas para la salud. Para
su eliminación, respete las normas vigentes.
I - Per il funzionamento dell’apparecchio NON utilizzare mai aria compressa in bombole o altri gas. Rispettare i limiti di pressione
indicati nel manuale. Scollegare sempre l’apparecchio dalla rete in caso di malfunzionamento e per ogni intervento di
manutenzione e/o pulizia. Usare aria compressa pulita, priva di condensa e leggermente lubrificata.
UK - Never operate this tool using a bottled air or other gas source. Respect always the air pressure range as shown in the
operation manual, do not exceed. For all adjustments, repairs or cleaning of the tool, disconnect always air supply. Use always dry,
clean and lubricated compressed air.
F - Pour le fonctionnement de l'appareil ne jamais utiliser de l’air comprimé en bouteille ou des gaz différents. Respecter toujours
les limites de pression indiquées sur cette notice d'instructions. Débrancher l'appareil du réseau de l'air comprimé, en cas de
mauvais fonctionnement et pour chaque intervention de réglage et/ou nettoyage. Utiliser seulement de l’air comprimé propre, sans
condensation et légèrement lubrifié.
D - Für den Betrieb des Geräts NIE Druckluft in Flaschen oder andere Gase verwenden. Die angegebenen Druckgrenzwerte im
Handbuch beachten. Bei Störungen und bei Instandhaltungs- und/oder Reinigungsarbeiten das Gerät immer vom Versorgungsnetz
abtrennen. Saubere kondensatfreie und leicht geschmierte Druckluft verwenden
E - NUNCA haga funcionar el aparato usando aire comprimido en bombonas u otros gases. Respete los límites de presión
indicados en el manual. Desconecte siempre el aparato de la red en caso de anomalías y para todas las operaciones de
mantenimiento y limpieza. Use aire comprimido limpio, sin condensado y ligeramente lubricado.
2) DATI TECNICI / TECHNICAL DATA / DONNÉES TECHNIQUES / TECHNISCHE DATEN / DATOS TÉCNICOS
ALIMENTAZIONE
FEED REQUIRED
ALIMENTATION
VERSORGUNG
ALIMENTACIÓN
Pressione di
lavoro:
Pressure range:
Pression
d’exercice:
Arbeitsdruck:
Presion de trabaco:
6 - 7 bar / 87 - 99 psi
Consumo d’aria:
Air consumption:
Consommation:
Luftverbrauch:
Consumo de aire:
14 L/s –29cuft/min
PRESTAZIONI
PERFORMANCES
PERFORMANCES
LEISTUNG
PRESTACIONES
Tensione max.
reggia:
Max.Tension force:
Tension max.
feuillard:
Max.
Bandspannung:
Tensión máx. del
fleje:
5000N 6.5 bar –92 psi
6000N 6.5 bar –92 psi
Velocità
tensionamento
Tensioning speed:
Vitesse de
tension:
Spannge-
schwindigkeit
Velocidad del
tensado:
6 mt/min 5000N T149953
4 mt/min 6000N T142533
Tipo chiusura:
Sealing:
Soudure:
Schweißart:
Tipo de cierre:
Saldatura vibrazione
Friction weld seal
Soudage a friction
Reibschweißverschluß
Soldadura de vibracion
Resistenza
chiusura:
Joint strength:
Résistance:
Verschluß-
festigkeit:
Resistencia de
cierre:
75% carico di rottura *
75% plastic strap strength*
75% charge de rupture*
75% Kunststoffbandbelast.*
75% de la carga máxima*
Livello emissione
sonora.Misura tipo
A (2003/10/CE)
Level sound emission.
Measurement type A
(2003/10/CE)
Niveau d’émission
sonore type A
(2003/10/CE)
Schallemission. Die
Messung des Typs
A (2003/10/CE)
Nivel de emisión de
sonido. Medición de
tipo A (2003/10/CE)
77 dB (A)
Vibrazioni
all’impugnatura
(2002/44/CE)
Vibrations at handle
(2002/44/CE)
Vibrations au niveau
des poignéès
(2002/44/CE)
Hand Arm
Schwingungen
(2002/44/CE)
Las vibraciones en
la empuñadura
(2002/44/CE)
<2.5 ms2
* variabile in funzione del tipo di reggia /depends of kind strap / variable en fonction du type de feuillard / variable según el tipo de fleje
DIMENSIONI
TOOL SIZE
ENCOMBREMENT
ABMESSUNGEN
DIMENSIONES
Lunghezza:
Length:
Longeur:
Länge:
Longitud:
300 mm –11.8”
Larghezza:
Width:
Largeur:
Breite:
Anchura:
160 mm –6.3”
Altezza:
Height:
Hauteur total:
Höhe:
Altura:
175 mm –6.9”
Peso:
Weight:
Poids:
Gewicht:
Peso:
5.8 kgs –12.8lbs
NORME GENERALI PER L’ARIA COMPRESSA:
GENERAL SAFETY INSTRUCTIONS FOR COMPRESSED AIR:
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ POUR L’AIR COMPRIMÉ
ALLGEMEINE BESTIMMUNGEN FÜR DIE DRUCKLUFT
NORMAS GENERALES PARA EL AIRE COMPRIMIDO

MODELLI / CHART OF TYPES / LISTE DES APPAREILS / MODELOS
CODICE / ITEM / CODES /
BESTELL-NR: / CÓDIGO
TIPO / MODEL /
APPAREILS / TYP / TIPO
REGGIA / STRAP
FEULLIARD / BAND /
FLEJE
SPESSORE /THICKNESS
/EPAISSEUR / DICKE / ESPESOR
T142533
ITA14 -25mm
PET 25 mm -1”
>0.8mm 0.028” –1.27mm 0.05”<
T149953
ITA14 -25/32mm
PET 25 mm -1”
PET 32 mm –1 ¼”
>0.8mm 0.028” – 1.27mm 0.05”<
3) GARANZIA / WARRANTY / GARANTIE / GARANTIE / GARANTÍA
I - Il periodo di garanzia per ogni apparecchio Itatools è pari a 12 mesi a partire dalla data di spedizione indicata sul documento di
accompagnamento. La società Itatools srl si impegna per il periodo di garanzia a sostituire gratuitamente tutte le parti che a suo
insindacabile giudizio dovessero presentare difetti che li rendano non idonei all’uso. La sistemazione in garanzia è franco ns.
stabilimento. I termini di garanzia decadono per gravi carenze di manutenzione, manomissione dell’apparecchio, riparazioni
arbitrarie, uso improprio dello stesso, la non osservanza delle norme indicate nel manuale, uso di parti non originali, mancanza del
numero di serie impresso durante la produzione,eventi eccezionali. Restano escluse dalla garanzia le parti ad usura
espressamente identificate nella lista ricambi. Non possono essere rivendicate dalla clientela richieste di risarcimenti, nei confronti
di Itatools srl, per fermi di produzione, danni ad oggetti e persone derivanti da deficienze dell’apparecchio perché nei termini di
garanzia. La società Itatools srl si riserva il diritto di modificare i prodotti e la documentazione senza l’obbligo di aggiornarne i
precedenti.
UK - Itatools srl warrants all its tools during a period of 12 months from the shipping date document. Warranty includes free
replacement of faulty parts ex works. The warranty is not valid in case of improper use, lack of maintenance, tampering, arbitrary
modifications and reparations, use of not original parts, disregard of instructions of the operation manual, and missing serial
number, exceptional events. The warranty excludes the wearing parts shown on spare parts list.
No compensation can be claimed for production shutdowns and for damages to people and objects due to tools defects. Itatools srl
reserves the right to modify the tools and documentation without any obligation to update previous ones.
F - Chaque appareil Itatools est garanti pour une période de 12 mois, à partir de la date indiquée sur le document de livraison.
Pendant cette période la Sté. Itatools s'engage à remplacer gratuitement franco départ toutes les pièces qui se sont démontrées
défectueuses. La garantie n'est pas valable en cas d'emploi incorrect de l'appareil, manque d'entretien, manipulations non
autorisées, réparations arbitraires, non-observation des instructions du fabriquant, emploi de pièces non originales, manque du
numéro de série imprimé pendant la production, événements exceptionnels. Les pièces d'usure indiquées sur la liste ne sont pas
couvertes par la garantie. Le client ne peut demander aucun dédommagement pour des arrêts de production et des dommages à
des personnes et objets causés par des défauts de l'appareil. La Sté. Itatools se réserve le droit de modifier les produits et la
documentation sans l'obligation de mettre à jour les précédents.
D - Die Garantiezeit aller Itatools Geräte beträgt 12 Monate und beginnt ab dem Datum des Lieferscheins. Die Fa. Itatools srl
verpflichtet sich, alle nachweisbar defekten Teile, die das Gerät unbrauchbar machen, innerhalb dieser Zeit, kostenlos
auszutauschen. Reparaturen unter Garantie erfolgen ab unserem Werk. Die Garantiebedingungen verfallen bei schlechter
Wartung, Beschädigungen, eigenmächtigen Reparaturen, unsachgemäßem Gebrauch, Nichtbeachtung der
Handbuchanweisungen, Einsatz von Nichtoriginalersatzteilen, außergewöhnlichen Ereignisse und bei Fehlen der Seriennummer,
die währen der Produktion aufgestempelt wurde. Ausgenommen von der Garantie sind Verschleißteile, die eigens in der
Ersatzteilliste angeführt sind. Es kann kein Schadenersatz wegen Produktionsausfall oder Sach- und Personschäden an Itatools srl
erhoben werden. Die Fa. Itatools srl behält sich das Recht vor, ihre Geräte und Unterlagen zu verändern, ohne verpflichtet zu sein,
die vorhergehenden Versionen zu modifizieren.
E - El período de la garantía de cada aparato Itatools es de 12 meses a partir de la fecha de envío indicada en el documento de
acompañamiento. La empresa Itatools srl se compromete, durante el período de garantía, a sustituir sin costo alguno todas las
partes que a su entero juicio presenten defectos que afecten su correcto funcionamiento. Las reparaciones que cubre la garantía
se realizan en nuestro establecimiento (Ex-works). La garantía pierde validez debido a la seria falta de mantenimiento, a la
manipulación indebida del aparato, a las reparaciones no autorizadas, a un uso incorrecto del mismo, al incumplimiento de las
normas indicadas en el manual, al uso de recambios no originales, a la falta del número de serie aplicado durante la producción y
a eventos excepcionales. La garantía no cubre las piezas sujetas a desgaste específicamente indicadas en la lista de recambios.
No se efectúan reembolsos, bajo ninguna circunstancia, en caso de paradas de producción, daños a objetos o lesiones a
personas, causados por un mal funcionamiento del aparato, por fuera de los términos de garantía. La empresa Itatools srl se
reserva el derecho a modificar los productos y los documentos sin la obligación de actualizar las versiones anteriores.

4) INSTALLAZIONE / INSTALLATION / INSTALLATION / INSTALLATION / INSTALACIÓN
I - Si consiglia di utilizzare sulla linea una unità di essiccazione aria ed un filtro lubrificatore e regolatore di pressione con
manometro (Itatools codice S100001) in prossimità del punto di collegamento dell’apparecchio per evitare che acqua e corpi
estranei finiscano nelle valvole o nei motori pneumatici. Verificare costantemente la presenza di lubrificante nel gruppo filtro
(utilizzare olio tipo Synfilm32 codice S200005). Collegare l’apparecchio alla linea con un tubo di diametro interno minimo 8mm con
l’ attacco rapido da ¼” in dotazione, non superare la lunghezza di 10mt con tubi flessibili tra il gruppo regolazione e l’apparecchio.
Controllare che il Vs. impianto fornisca una portata d’aria continua adeguata alle caratteristiche indicate nel manuale senza cadute
di pressione.
UK - It is recommended to use always a dryer unit near the compressor and a filter-regulator-lubricator unit with pressure gauge
(Itatools code S100001) close to tool air connection to avoid the entrance of water and dirt in the valves or in the pneumatic motors.
Check daily the presence of oil in the lubricator (we recommend oil type Synfilm32 Itatools code S200005). Connect the tool to air
with quick connector ¼” and use minimum 8mm or 3/8” internal diameter pipe; max length for flexible pipe 10 m between tool and
regulator group. Check that your compressor / air distribution plant is able to supply the right air quantity as shown in the operation
manual without loosening pressure.
F - Il est conseillé d'utiliser sur la ligne une unité de séchage, un filtre graisseur et régulateur de pression avec manomètre (code
Itatools S100001) près du point de raccordement de l'appareil pour éviter que de l'eau ou des corps étrangers puissent pénétrer
dans les soupapes ou dans les moteurs pneumatiques. Contrôler constamment la présence de lubrifiant (huile recommandée type
Synfilm32 code Itatools S200005). Raccorder l'appareil à l'air comprimé avec le connecteur rapide ¼” et utiliser un tube de
diamètre interne minimum 8mm ou 3/8”, ne pas dépasser 10 m avec les tubes flexibles entre le groupe de réglage et l'appareil.
Contrôler si votre installation est en mesure de fournir une quantité d'air continu conforme aux caractéristiques indiquées dans
cette notice d'instructions, sans chutes de pression.
D - Es wird empfohlen, auf der Linie eine Luftrocknungseinheit, einen Schmiermittelfilter und einen Druckregler mit Manometer
(Itatools Bestell-Nr. S100001) in der Nähe der Anschlusspunkte des Geräts zu installieren, damit kein Wasser und keine
Fremdkörper in die Ventile oder in die Druckluftmotoren gelangen. Es muss ständig kontrolliert werden, ob Schmiermittel (Öltyp
Synfilm32, Bestell-Nr. S200005) im Filteraggregat vorhanden ist. Das Gerät wird an die Linie mit einem Schlauch mit einem 8 mm
Innendurchmesser und dem mitgelieferten ¼“ Schnellanschluss verbunden. Die Schläuche zwischen der Regeleinheit und dem
Gerät dürfen nicht länger als 10 m sein. Es ist zu kontrollieren, ob die vorhandene Anlage eine angemessene Dauerluftzufuhr für
die Merkmale im Handbuch ohne Druckabfall liefert.
E - Se recomienda utilizar en la línea una unidad de secado de aire y un filtro lubricador y regulador de presión con manómetro
(Itatools código S100001) cerca del punto de conexión del aparato, para evitar la introducción de agua y cuerpos extraños en las
válvulas o en los motores neumáticos. Revise constantemente la presencia de lubricante en la unidad del filtro (utilizar aceite tipo
Synfilm32 código S200005). Conecte el aparato a la línea con un tubo de diámetro interno de mínimo 8 mm con el acoplamiento
rápido de ¼” que se le ha suministrado, no supere la longitud de 10 m con mangueras entre la unidad de ajuste y el aparato.
Controle que el sistema suministre una caudal de aire continuo adecuado a las características indicadas en el manual sin caídas
de presión.
S100001
CONNESSIONE APPARECCHIO / TOOL AIR CONNECTION / RACCORDEMENT PNEUMATIQUE /
GERÄTANSCHLUSS / CONEXIÓN DEL APARATO

5) ELEMENTI PRINCIPALI E REGOLAZIONI / OPERATING ELEMENTS AND ADJUSTMENTS / MODULES
PRINCIPAUX ET RÉGLAGES / ELEMENTOS PRINCIPALES Y AJUSTES
I - NON AZIONARE MAI L’APPARECCHIO SENZA REGGIA, SI PUO’ DANNEGGIARE IL RULLO ED IL DISPOSIVO DI
SALDATURA / TAGLIO
UK - DO NOT OPERATE THE TOOL WITHOUT STRAP, YOU COULD DAMAGE THE FEEDWHEEL AND THE WELDING /
CUTTIG GROUP
F - NE JAMAIS ACTIONNER L’APPAREIL SANS LE FEUILLARD, CELA RISQUE D’ENDOMMAGER LE DISPOSITIF DE
SOUDURE/COUPE
D - NIE DAS GERÄT OHNE BAND BETREIBEN, DAS SONST DIE ROLLE UND DIE SCHWEISS-/SCHNEIDEVORRICHTUNG
BESCHÄDIGT WIRD
E - NUNCA ACCIONAR EL APARATO SIN FLEJE YA QUE PODRÍA DAÑARSE EL RODILLO Y EL DISPOSITIVO DE
SOLDADURA / CORTE

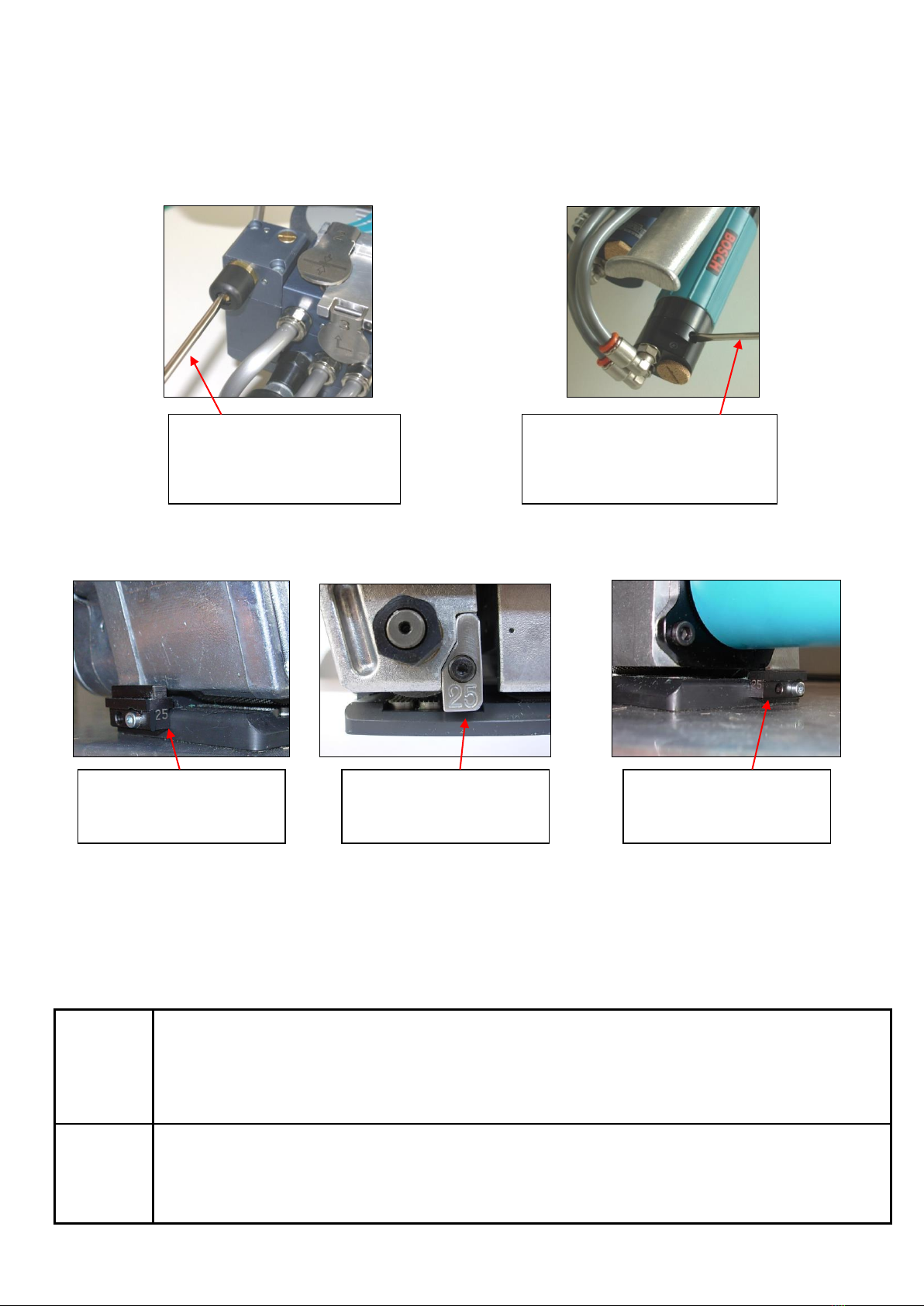

Regolazione tempo di saldatura/taglio / Adjustment of welding - cutting time / Réglage de la durée de soudure
/ Einstellen der Schweiß-/Schnittzeit / Ajuste del tiempo de soldadura/corte
I - La durata del tempo di saldatura/taglio può essere regolata con un cacciavite (fig.A), a seconda della qualità e delle dimensioni
della reggia, ruotando leggermente la vite come indicato; ruotando in senso orario il tempo aumenta, in senso antiorario
diminuisce.
UK - The welding time can be adjusted with a screwdriver (pic.A), depending on strap quality and dimensions, turning the screw,
as showed; turning clockwise increase the time, in counter clockwise it will be shorter.
F - La durée de soudure peut être réglée a l’aide d’un tournevis (fig.A), en fonction de la qualité et de la dimension du feuillard, en
tournant la vis dans le sens des aiguilles d’une montre la durée augmente, dans le sens contraire elle diminue.
D - Zum Einstellen der Schweiß-/Schneidezeit wird die Schraube je nach der Art und Abmessung des Bandes mit einem
Schraubendreher etwas gedreht (Abb.A). Bei Drehung im Uhrzeigersinn wird die Zeit erhöht, gegen den Uhrzeigersinn hingegen
reduziert.
E - La duración del tiempo de soldadura/corte puede ajustarse con un destornillador (fig.A), de acuerdo a la calidad y a las
dimensiones del fleje, girando levemente el tornillo según se indica; al girar hacia la derecha el tiempo aumenta; hacia la izquierda,
disminuye.
Regolazione tensione reggia / Adjusting strap tension / Réglage de la tension / Einstellen der Bandspannung /
Ajuste del tensado del fleje
I - La tensione massima della reggia può essere regolata, a seconda della qualità e delle dimensioni, ruotando con un cacciavite
la vite sul motore pneumatico, diminuento / aumentanto la quantità di aria (fig.B).
Ruotando in senso orario diminuisce la forza, svitando aumenta. Non allentare eccessivamente
UK - The maximum strap tension could be adjusted with a screwdriver, depending on strap quality and dimensions, turning the
screw, as showed, on pneumatic motor (pic.B). Turning in clockwise the force will be reduced, in counterclockwise it will be
increased –do not exceed in counterclockwise
F - La tension maximale du feuillard peut être réglée à l’aide d’un tournevis, en fonction de la qualité et de la dimension de ce
dernier, en tournant la vis sur le moteur pneumatique (fig.B) : si l’on tourne dans le sens des aiguilles d’une montre la tension
diminue, dans le sens contraire elle augmente. Ne pas trop desserrer.
LEVA 1 –AZIONAMENTO TENSIONE
LEVER 1 –TENSIONING
LEVIER 1—TENSIONNEMENT
HEBEL 1 –SPANNEN
PALANCA 1 –ACCIONAMIENTO TENSADO
LEVA 2 –AZIONAMENTO SALDATURA / TAGLIO
LEVER 2 –CUTTING / WELDING
LEVIER 2-- ACTIONNEMENT SOUDURE COUPURE
HEBEL 2 –SCHWEISSEN / SCHNEIDEN
PALANCA 2 –ACCIONAMIENTO SOLDADURA / CORTE
LEVA 3 –RILASCIO TENSIONE RULLO
LEVER 3 –RELEASE FEEDWHEEL TENSION
LEVIER 3-- RELÂCHEMENT TENSION DU ROULEAU
HEBEL 3 –LÖSEN DER ROLLENSPANNUNG
PALANCA 3 –LIBERACIÓN DE TENSIÓN RODILLO
IMPUGNATURA
HANDLE
POIGNÉE
GRIFF
MANGO
MOTORE TENSIONE
TENSION MOTOR
MOTEUR DE TENSION
SPANNMOTOR
MOTOR DE TENSIÓN
MOTORE SALDATURA
WELDING MOTOR
MOTEUR DE SOUDURE
SCHWEISSMOTOR
MOTOR DE SOLDADURA

D - Zum Einstellen der Bandspannkraft wird die Schraube auf dem Druckluftmotor je nach der Art und den Abmessungen des
Bandes gedreht, um die Luftmenge zu reduzieren bzw. zu erhöhen (Abb.B).
Beim Drehen im Uhrzeigersinn wird die Spannkraft reduziert, gegen den Uhrzeigersinn hingegen erhöht. –Nicht zu sehr lockern.
E - El tensado máximo del fleje puede ajustarse, de acuerdo a la calidad y a las dimensiones; al girar el tornillo en el motor
neumático con un destornillador se disminuye o se aumenta la cantidad de aire (fig.B). Al girar hacia la derecha, se reduce la
fuerza ; al desenroscar, aumenta. No aflojar excesivamente.
( A ) ( B )

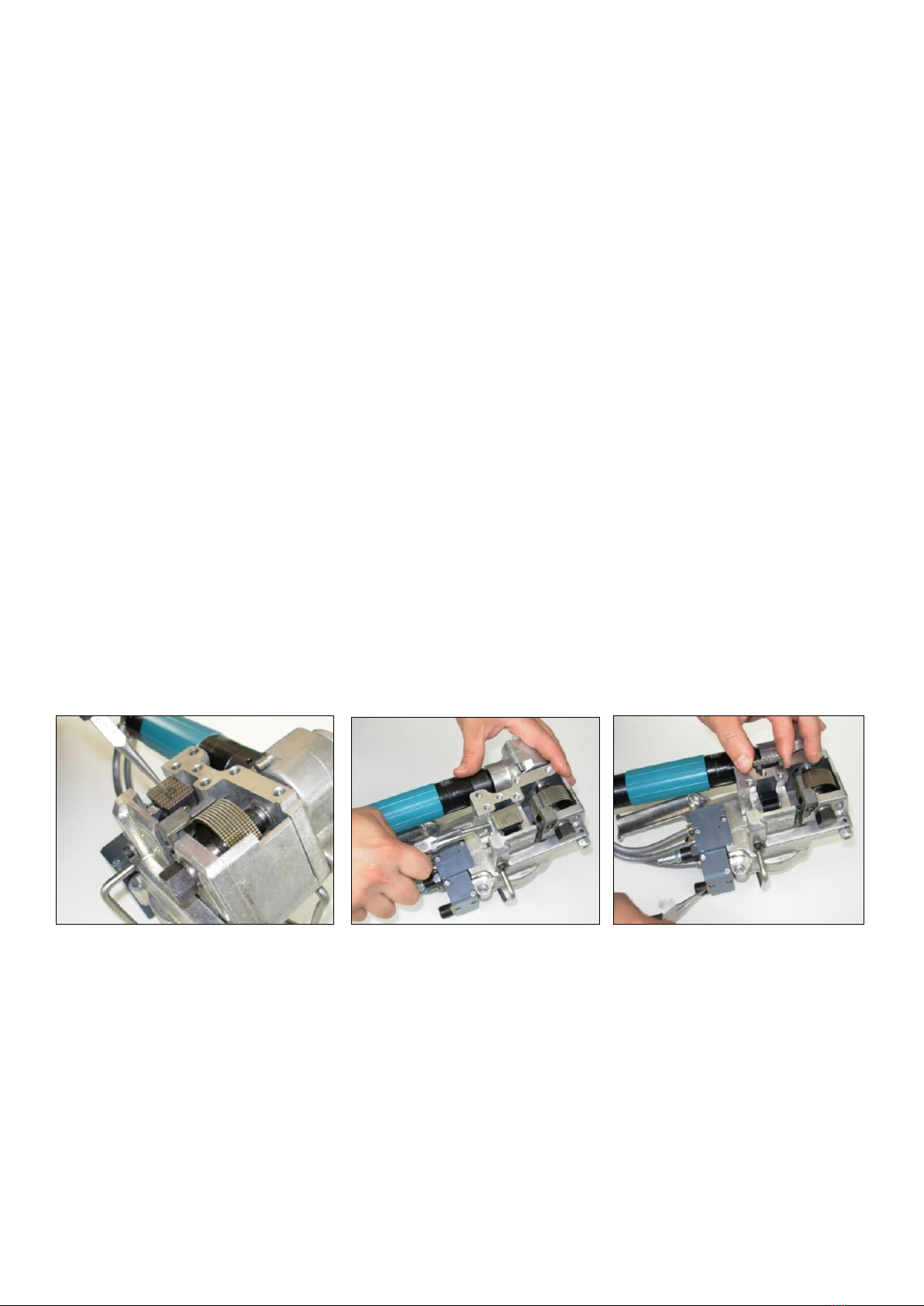

Regolazione larghezza reggia / Strap size conversion / Reglage de la largeur de la bande / Einstellen der
Bandbreite / Ajuste de la anchura del fleje
( C1 ) ( C2 ) ( C3 )
I - E’ possibile convertire l’apparecchio per le misure di reggia 25-32mm modificando i guidareggia 1-2-3 nelle seguenti combinazioni:
UK - To configure the tool for 25mm (1”) and 32mm (1-1/4”) strap sizes follow the below instructions:
F - Pour configurer l'appareil pour des feuillards mesurant 25-32mm suivre les instructions ci-dessous:
D - Das Gerät kann auf die Bandabmessungen 25-32mm umgestellt werden, indem man die folgend kombinierten Bandführungen
1-2-3 verändert:
E - Es posible convertir el aparato para las medidas de fleje de 25-32mm modificando las guías del fleje 1-2-3 delos siguientes modos:
25 > 32
1”> 1 1/4”
Ruotare le guide 1 e 3 in posizione 32mm (fig.C1-C3). Sostituire la guida laterale 2 con il modello 32mm (fig.C2)
Turn the guide strap 1 and 2 in 32mm (1 1/4”) position (pic.C1-C3). Replace the lateral guide strap 2 with model 32 mm- 1 1/4”
(pic.C2)
Tourner les dispositifs de guidage 1 et 2 en position 32mm (fig.C1-C3). Remplacer le dispositif 2 par le modèle 32mm (fig.C2)
Die Führungen 1 und 2 in die 32mm Position (Abb.C1-C3) drehen. Die Führung 2 durch das 32 mm Modell (Abb.C2) ersetzen
Gire las guías 1 y 2 a la posición 32mm (Abb.C1-C3). Sustituya la guía 2 con el modelo 32 mm (Abb.C2)
32 > 25
1 1/4”> 1”
Ruotare le guide 1 e 2in posizione 25mm (fig.C1-C3). Sostituire la guida laterale 2 con il modello 25mm (fig.C2)
Turn the guide strap 1 and 2 in 25mm (1”) position as pic.C1-C3. Replace the lateral guide strap 2 with model 25 mm- 1 1/4” (pic.C2)
Tourner les dispositifs de guidage 1 et 2 en position 25mm (fig.C1-C3). Remplacer le dispositif 2 par le modèle 25mm (fig. C2)
Die Führungen 1 und 2 in die 32 mm Position (Abb.C1-C2) drehen. Die Führung 2 durch das 25 mm Modell (Abb.C2) ersetzen
Gire las guías 1 y 2 a la posición 32mm (Abb.C1-C3). Sustituya la guía 2 con el modelo 25 mm (Abb.C2)
REGOLAZIONE TEMPO SALDATURA
WELDING TIME ADJUSTMENT
REGLAGE DE LA DUREE DE SOUDURE
EINSTELLEN DER SCHWEISSZEIT
AJUSTE DEL TIEMPO DE SOLDADURA
REGOLAZIONE TENSIONAMENTO MOTORE
TENSION MOTOR ADJUSTMENT FORCE
REGLAGE DE LA TENSION DU MOTEUR
EINSTELLEN DER MOTORSPANNUNG
AJUSTE DE TENSIÓN DEL MOTOR
GUIDAREGGIA ANTERIORE (1)
FRONT GUIDESTRAP (1)
CLIQUET DE GUIDAGE AVANT (1)
VORDERE BANDFÜHRUNG (1)
GUÍA ANTERIOR DEL FLEJE (1)
GUIDAREGGIA POSTERIORE (3)
REAR GUIDESTRAP (3)
CLIQUET DE GUIDAGE ARRIERE (3)
HINTERE BANDFÜHRUNG (3)
GUÍA POSTERIOR DEL FLEJE (3)
GUIDAREGGIA POSTERIORE (2)
REAR GUIDESTRAP (2)
CLIQUET DE GUIDAGE ARRIERE (2)
HINTERE BANDFÜHRUNG (2)
GUÍA POSTERIOR DEL FLEJE (2)

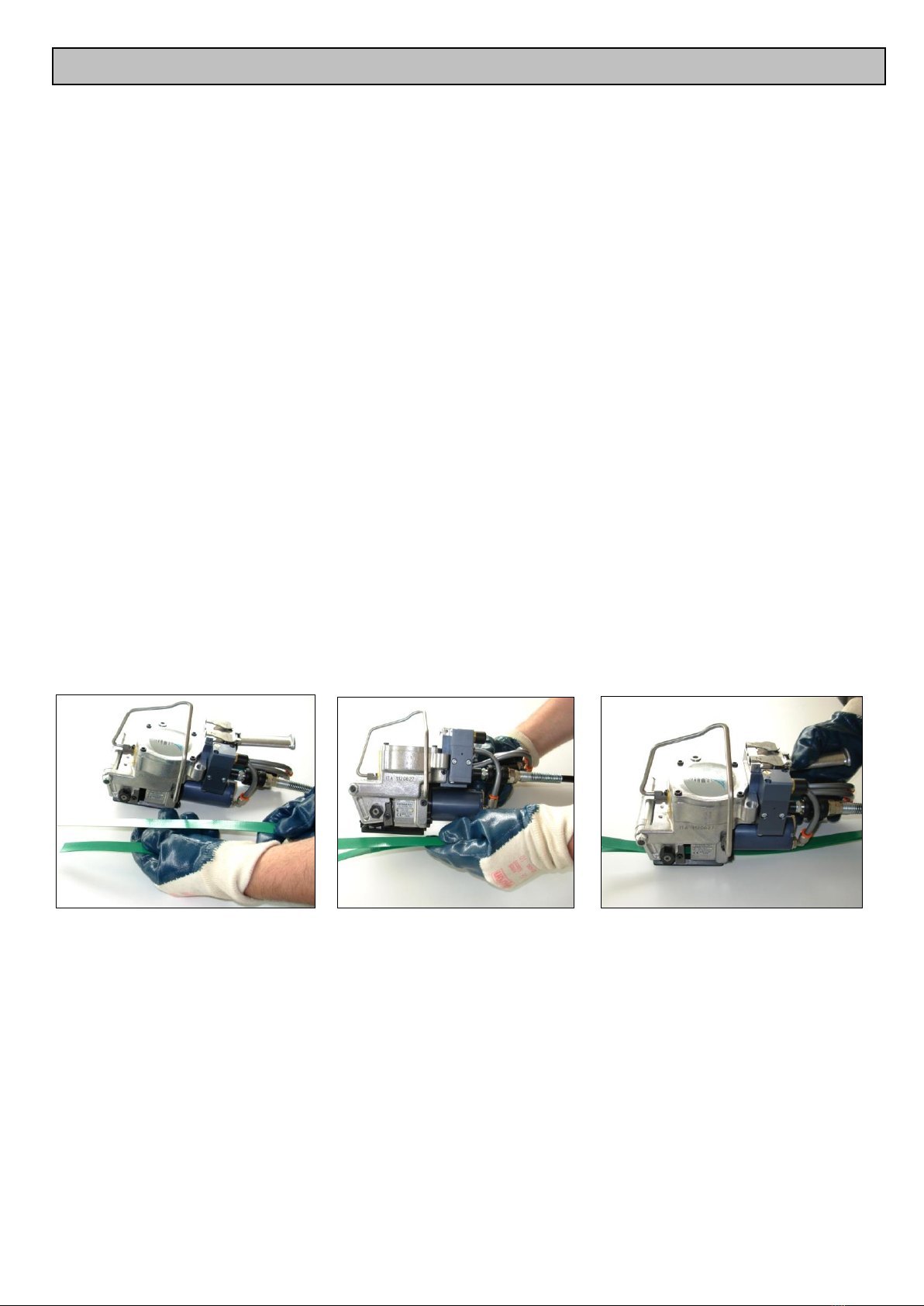

6) ISTRUZIONI / OPERATION / MODE D’EMPLOI / BETRIEBSANWEISUNGEN / INSTRUCCIONES DE USO
I - L’apparecchio modello ITA14 è concepito per reggiare imballi con reggette in plastica. La reggia deve essere avvolta intorno
all’imballo manualmente e quindi inserita, secondo le istruzioni, nell’apparecchio che eseguirà il tensionamento, il taglio e la
saldatura a vibrazione della stessa. Avvolgere la reggia intorno al materiale da legare, come illustrato nella figura F1, tenendo
l’estremità con la mano sinistra e sovrapponendo la reggia con la mano destra (attenzione che la reggia sia pulita da olio, grasso e
sporco); aprire la reggiatrice stringendo contemporaneamente l’impugnatura ed il motore con la mano destra ed inserire le regge
sovrapposte e ben allineate tra il corpo e la base dell’apparecchio spingendole contro i guidareggia anteriore e posteriore (fig.F2) e
rilasciare la presa (fig.F3).
UK - The tool model ITA14 is designed to strap packages with plastic strap. The strap is fed around the package manually and
inserted in the tool, as showed in the instructions, tension, cut and friction welded by the tool. Wrap the parcel to be bound with the
strap, as showed in pic.F1, holding the tip of the strap with left hand and winding over the strap by right hand ( beware that the
strap will be clean, oil and grease free); open the tool squeezing its grip together with lever and motor with right hand and insert the
two straps well aligned between the body and bottom plate, against the front / rear guide straps (pic.F2). Loosen grip (pic.F3).
F - L’appareil modèle ITA14 a été conçu pour cercler des paquets/emballages avec des feuillards en plastique. Le feuillard doit
être enroulé manuellement autour de l’emballage/parquet pour être ensuite inséré, en suivant les instructions, dans l'appareil qui
effectuera le tensionnement, la coupe et la soudure par vibration. Enrouler le feuillard autour du matériel à cercler, comme illustré
sur la figure F1, en tenant le bout du feuillard avec la main gauche et en superposant l’autre extrémité avec la main droite (le
feuillard doit être propre sans traces d’huile, graisse ou saleté) ; ouvrir l'appareil à cercler en appuyant sur le levier de déblocage,
insérer les extrémités du feuillard superposées et bien alignées entre le corps et la base de l’appareil en les poussant contre les
cliquets de guidage du feuillard avant et arrière (figure F1). Relâcher la prise (fig. F3)
D - Das Gerät ITA14 wurde für das Umreifen mit Kunststoffverpackungsbändern entwickelt. Das Kunststoffband muss von Hand
umführt werden, um dann laut Bedienungseinleitung in das Gerät eingelegt zu werden, wo es gespannt, geschweißt und
geschnitten wird. Das Kunststoffband um die Ware führen (siehe Abb. F1). Dabei das Ende mit der linken Hand halten und mit der
rechten Hand das Band übereinander legen (das Band muss sauber und darf nicht mit Fett oder Öl beschmiert sein). Das Gerät
durch Anziehen des Hebels öffnen, gleichzeitig den Griff und den Motor mit der rechten Hand anziehen und die übereinander
liegenden und korrekt zwischen dem Körper und dem Gerätsockel ausgerichteten Bändern gegen die vorderen und rückwärtigen
Bandhaltführungen (Abb. F2) drücken. Danach loslassen (Abb. F3).
E - El aparato modelo ITA14 ha sido concebido para envolver embalajes con flejes de plástico. El fleje debe enrollarse en el
embalaje manualmente y a continuación, introducirse, conforme a las instrucciones, en el aparato que lo tensa, lo corta y lo suelda
por vibración. Envuelva el fleje alrededor del material que se va a atar, como se muestra en la figura F1, sosteniendo el extremo
con la mano izquierda y sobreponiendo el fleje con la mano derecha (asegúrese de que el fleje no tenga residuos de aceite, grasa
o suciedad); abra la flejadora apretando a la vez el mango y el motor con la mano derecha e introduzca los flejes sobrepuestos y
bien alineados entre el cuerpo y la base del aparato, empujándolos contra las guías anterior y posterior (Fig. F2) y soltar la
empuñadura (Fig. F3).
( D1 ) ( D2 ) ( D3 )

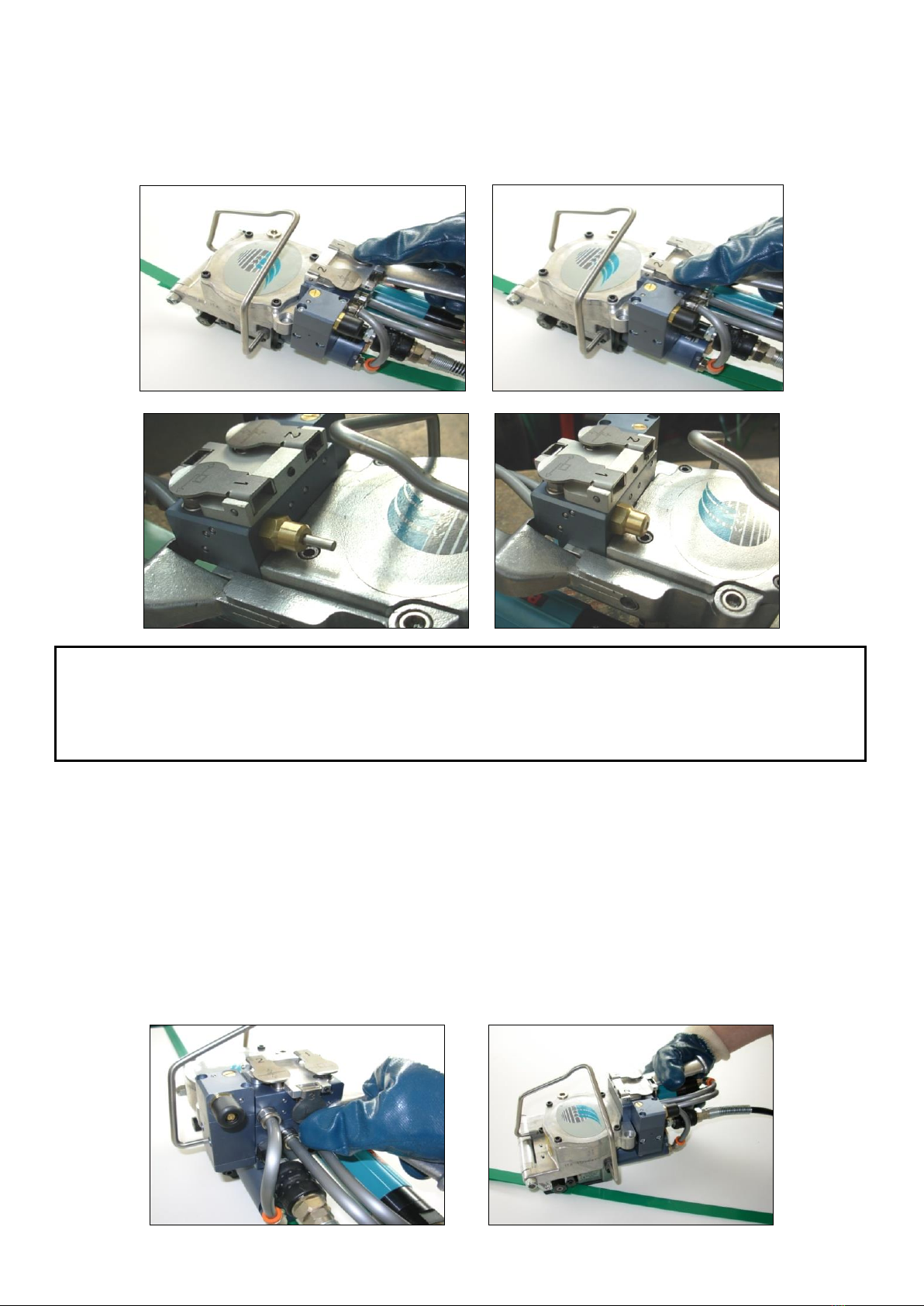

I - Tenere premuta la levetta di tensionamento n.1 come illustrato in fig.D4 fino al raggiungimento della tensione desiderata o fino
al massimo impostato (stallo motore), rilasciarla e quindi premere la levetta n.2 per attivare il taglio e la saldatura della reggia
(avendo già regolato il relativo tempo) come in fig.D5. La saldatura ed il relativo tempo di raffreddamento verranno segnalati dal
pistoncino come in fig. D6 il quale una volta rientrato determinerà l’avvenuto ciclo di saldatura (fig. D7). A questo punto è possibile
estrarre la reggia seguendo le istruzioni seguenti
UK - Hold pushed the tension lever no.1, as showed in pic.D4, till arrive to required tension or to maximum force (motor stall),
release the lever no.1 and push one time the lever no.2 (pic.D5) (adjust before the sealing time) to cut and weld the strap. Welding
and the cooling time will be signaled by the little piston as in Fig.D6 which once returned will determine the finish order cycle of
welding (pic.D7). At this point you can remove the strap by following the instructions below
F - Appuyer sur le levier de tensionnement (fig.D4)jusqu'à obtenir la tension requise ou à la force maximum programmée (calage
du moteur) le relâcher puis appuyer sur le levier n.2 pour activer la coupe et la soudure du feuillard (le temps correspondant ayant
déjà été programmé) comme sur la fig.D5. Soudure et le temps de refroidissement sera signalé par le petit piston comme sur la
Fig. D6 qui seront retournés une fois de déterminer l'ordre du cycle de soudage (pic.D7). À ce stade, vous pouvez enlever la
sangle, en suivant les instructions ci-dessous
D - Den kleinen Hebel Spannen 1 drücken (Abb. D4) bis die gewünschte bzw. eingestellte Höchstspannung (Würgen des Motors)
erreicht wurde. Nach dem Einstellen der Zeit den kleinen Hebel 2 bestätigen, um das Band zu schweißen und zu schneiden (Abb.
D5). Schweißen und die Kühlung der Zeit signalisiert werden durch den kleinen Kolben wie in Fig. D6, die einst zurückgegeben

wird, um die Spirale der Schweißen (pic.D7). An dieser Stelle können Sie den Gurt, indem Sie die Anweisungen unter
E - Mantener presionada la palanquita de tensado nro. 1, como se muestra en la Fig. D4 hasta alcanzar el tensado deseado o
hasta alcanzar el valor máximo configurado (punto muerto del motor). Soltarla a continuación y dar un impulso a la palanquita nro.
2 para activar el corte y la soldadura del fleje (tras haber ajustado el respectivo tiempo) como se muestra en la Fig. D5. Soldadura
y el tiempo de enfriamiento será señalado por el pequeño pistón como en la fig. D6 devuelto una vez que determinará el fin del
ciclo de soldadura (pic.D7). An dieser Stelle können Sie den Gurt, indem Sie die Anweisungen unter.
( D4 ) ( D5 )
( D6 ) ( D7 )
I - Premere per circa un secondo la levetta di rilascio n.3 (fig.D8) per allentare la tensione del rullo, quindi aprire la reggiatrice
stringendo contemporaneamente l’impugnatura ed il motore ed estrarla dalla reggia tirandolo verso destra (fig.D9).
UK - Hold pushed for around one second the lever 3 to release the feedwheel tension force (pic.D8), open the tool squeezing its
grip together with lever and motor and extract the tool pulling towars right (pic.D9)
F - Appuyer pendant une seconde environ sur le levier de relâchement n.3 (fig.D8) pour relâcher la tension du rouleau, puis ouvrir
la machine à cercler en serrant en même temps la poignée et le moteur et l’extraire du feuillard en tirant vers la droite (fig.D9).
D - Zirka eine Sekunde den Hebel 3 Lösen (Abb.D8) drücken, um die Spannung der Rolle zu lockern. Danach das
Umreifungsgerät öffnen. Gleichzeitig den Griff und den Motor anziehen und das Band nach rechts herausziehen (Abb.D9).
E - Presione durante aproximadamente un segundo la palanquita de liberación nro.3 (Fig.D8) para aflojar el tensado del rodillo,y
sucesivamente abra la flejadora, apretando a la vez el mango y el motor,y extráigala del fleje tirando de él hacia la derecha (Fig.
D9).
( D8 ) ( D9 )
ATTENZIONE : ATTENDERE IL RIENTRO DEL PISTONCINO (FIG.D7) PRIMA DI RILASCIARE LA REGGIA
WARNING : WAIT THAT THE PISTON GO-BACK (PIC.D7) BEFORE RELEASE THE STRAP
ATTENTION : ATTENDEZ QUE LE PISTON REMONTE (FIG.D7) AVANT DE RELÂCHER LE FEUILLARD
ACHTUNG : WARTEN SIE, DASS DIE KOLBEN ZURÜCK (ABB.D7), DAMIT ES ABKÜHLEN KANN
ATENCIÓN : ESPERA QUE EL PISTÓN SE REMONTAN (PIC.D7) ANTES DE SOLTAR EL FLEJE

Controllo della saldatura / Seal check / Contrôle de la soudure / Schweißkontrolle / Control de la soldadura :
7) MANUTENZIONE E PULIZIA / SERVICING - CLEANING / ENTRETIEN ET NETTOYAGE /
INSTANDHALTUNG UND REINIGUNG / MANTENIMIENTO Y LIMPIEZA
I - PRIMA DI QUALUNQUE INTERVENTO SULL’APPARECCHIO SCOLLEGARE L’ALIMENTAZIONE DI ARIA COMPRESSA
Pulire periodicamente l’apparecchio dai residui di reggia, in particolare il rullo di tensionamento, le piastrine dentate del gruppo
saldatura e trazione, la cesoia utilizzando esclusivamente aria compressa (fig. F1, F2)
UK - BEFORE ANY INTERVENTION ON THE TOOL, DISCONNECT IT FROM AIR COMMPRESSED LINE : Clean periodically
the tool from strap dusty, particulary the feedwheel, the gripper plates and the cutter using exclusively compressed air (not other
tools, keys) (pic. F1,F2)
F - AVANT D’EFFECTUER QUELLE INTERVENTION SUL L’APPAREIL, IL FAUT LE DEBRANCHER DU RESEAU DE L’AIR
COMPRIME’ : Nettoyer périodiquement l’appareil pour éliminer les résidus de feuillard, surtout le rouleau de tensionnement, les
plaques dentées du groupe de soudure et d’entraînement, les cisailles en utilisant exclusivement de l’air comprimé (fig. F1, F2)
D - VOR IRGENDWELCHEN EINGRIFFEN AUF DEM GERÄT MUSS DIE DRUCKLUFTVERSORGUNG ABGETRENNT
WERDEN : Das Gerät periodisch nur mit Druckluft von Resten des Bandes an der Spannrolle, an den Zahnplättchen der Schweiß-
und Spanneinheit und an der Schere reinigen (Abb. F1, F2).
E - ANTES DE LLEVAR A CABO CUALQUIER INTERVENCIÓN EN EL APARATO, DESCONECTE LA ALIMENTACIÓN DE
AIRE COMPRIMIDO : Limpie periódicamente los residuos de fleje del aparato, especialmente del rodillo de tensado, de las
plaquitas dentadas de la unidad de soldadura y tracción, y del cortador, exclusivamente con aire comprimido (Fig. F1, F2).
( F1 ) ( F2 )
Sostituzione della cesoia / Cutter replacement / Changer les lames de coupe / Ersetzen der Schneidklinge /
Sustitución del cortador
I - Rimuovere il tubo aria dal motore di saldatura(fig.G1), rimuovere le due viti di fissaggio del motore (fig.G2), togliere il motore
(fig.G3),rimuovere la molla spingi lama con una pinza (fig.G4),soffiare aria con una pistola nel tubo scollegato dal motore in modo
da spingere il pistone per liberare la cesoia e contemporaneamente con una pinzetta rimuovere la cesoia (fig.G5). Sostituirla e
rimontare in ordine inverso ingrassando la cesoia e la molla.
UK - Disconnect the air pipe from welding motor (pic.G1),remove the 2 locking motor screws (pic.G2),remove the motor
(pic.G3).Put out the cutter spring by pliers (pic.G4),inlet air in the disconnected pipe to push down the piston to get free the cutter
and in meantime remove by pliers the cutter from its seat (pic.G5).Replace it and reassembly in reverse order putting grease on
spring and cutter seat.
F - Enlever le tuyau de l’air du moteur de soudure (fig.G1), enlever les deux vis de fixation du moteur de soudure (fig.G2), enlever
le moteur (fig.G3), enlever le ressort pousse-lame avec une pince (fig.G4),souffler de l’air avec un pistolet dans le tuyau décroché
de manière à pousser le piston pour libérer les cisailles enlever les cisailles avec une pince (fig.G5). Mettre la neuve, remonter en
effectuant les mêmes opérations en sens contraire, lubrifier le ressort et les cisailles.
NO –resistenza sigillatura insufficiente
NO –seal strength insufficient
NON –résistance sceau insuffisante
NEIN –Schweißzeit ist zu kurz
NO –resistencia de sellado insuficiente
SI –corretta
YES -- right
OUI –correct
JA –korrekt
SI –correcta
NO –resistenza sigillatura dubbia
NO –seal strength affected
NON –force de scellage douteuse
NEIN –unsichere Schweißung
NO –resistencia de sellado dudosa

D - Das Luftrohr vom Schweißmotor (Abb.G1) abtrennen. Die beiden Befestigungsschrauben des Motors (Abb.G2) abschrauben.
Den Motor (Abb.G3) und die Messervorschubfeder mit einer Zange (Abb.G4) entfernen. Mit einer Pistole Luft in das vom Motor
abgetrennte Rohr blasen, damit der Kolben verschoben wird, um die Schneidklinge zu befreien. Gleichzeitig mit einer kleinen
Zange die Schneidklinge entfernen (Abb.G5). Die Schneidklinge und die Feder nach dem Austauschen und Schmieren in
umgekehrter Reihenfolge wieder anmontieren.
E - Desconecte el tubo de aire del motor de soldadura (Fig.G1), retire los dos tornillos de fijación del motor (Fig.G2), quite el
motor (Fig.G3), quite el muelle de empuje de la cuchilla con una pinza (Fig.G4), dirija un chorro de aire con una pistola al tubo
desconectado del motor a fin de empujar el pistón para liberar el cortador y, a la vez, con una pinza, extraiga el cortador (Fig.G5).
Sustitúyalo y monte nuevamente los componentes siguiendo el procedimiento contrario, engrasando el cortador y el muelle
( G1 ) ( G2 ) ( G3 )
( G4 ) ( G5 )
Sostituzione rullo di trascinamento / Feedwhell replacement / Changer des la molette de tension / Ersetzen
der Spannrolle / Sustitución del rodillo de arrastre
( H1 ) ( H2 ) ( H3 )
( H4 ) ( H5 ) ( H6 )

( H7 ) ( H8 ) ( H9 )
I - Togliere la molla di spinta (fig.H1), staccare i tubi aria del motore (fig.H2),togliere le 6 viti di fissaggio della piastra base (fig.H3),
allentare il grano sul telaio (fig.H4) e dopo aver tolto il dado sul perno di collegamento estrarre lo stesso dal telaio facendo
attenzione allo spessore (fig.H5-H6). Svitare il dado sull’albero di trascinamento (fig.H7), a questo punto il gruppo riduttore può
essere allontanato liberando la copertura anteriore, la bussola ed il rullo di trascinamento (fig.H8), quindi si può procedere alla
sostituzione dello stesso (fig.H9) ed al rimontaggio delle parti prima sull’albero di trascinamento, inserendo anche la copertura
frontale. Rimettere in posizione il perno di fissaggio tra riduttore e telaio, bloccare il dado sull’albero e sul perno, stringere il grano
sul telaio, rimontare la piastra di base e completare con tubi e molla.
UK - Remove the pushing spring (pic.H1), disconnect the motor pipes (pic.H2),remove the 6 bottom plate screws (pic.H3),
unscrew the holding screw (pic.H4), remove the nut on connection shaft (pic.H5) and put out it from main frame(pic.H6) pay
attention to the shim. Remove the feedwheel shaft nut (pic.H7) Move outside the gearbox to get free the front cover, the bush and
the feedwheel (pic.H8); replace the worn part (pic.H9) and assembling in opposite order starting from on feedwheel shaft parts.
F - Enlever le ressort de poussée (fig.H1), débrancher les tuyaux de l’air du moteur (fig.H2),enlever les 6 vis de fixation de la
plaque du socle (fig.H3), desserrer le grain sur le châssis (fig.H4) et après avoir enlevé l’écrou sur le pivot de raccordement
l’extraire du châssis en faisant attention à l’épaisseur (fig.H5-H6). Dévisser l’écrou sur l’axe d’entraînement (fig.H7), à ce moment
on peut éloigner le groupe réducteur et libérer le revêtement frontal, le tambour et le rouleau d’entraînement (fig.H8), effecteur le
remplacement (fig.H9) et remonter les parties d’abord sur l’axe d’entraînement en insérant le revêtement frontal. Remettre en place
le pivot de fixation entre le réducteur et le châssis, bloquer l’écrou sur l’axe et sur le pivot, serrer le grain sur le châssis, remonter la
plaque du socle et compléter avec les tuyaux et le ressort.
D - Die Druckfeder entfernen (Abb.H1), die Luftrohre des Motors abtrennen (Abb.H2), die 6 Befestigungsschrauben der
Sockelplatte aufschrauben (Abb.H3) und den Stift auf dem Rahmen lockern (Abb.H4). Nachdem die Mutter auf dem
Verbindungsbolzen entfernt wurde, kann der Bolzen vom Gerüst abgezogen werden. Zu beachten ist, dass das Abstandstück nicht
verloren geht (Abb.H5-H6). Die Mutter auf der Spannwelle (Abb.H7) aufschrauben, dadurch kann das Untersetzungsaggregat
verschoben werden, um die obere Abdeckung, die Buchse und die Spannrolle zu befreien (Abb.H8). Nun kann die Spannwelle
(Abb.H9) ersetzt werden. Bei der Montage der Teile muss vor der Spannwelle auch die stirnseitige Abdeckung angebracht werden.
Den Befestigungsbolzen zwischen dem Untersetzungsgetriebe und dem Gerüst einsetzen, die Mutter auf der Welle und am Bolzen
festziehen, den Stift auf dem Gerüst anziehen, die Sockelplatte wieder anmontieren und die Rohre und die Feder befestigen.
E - Quite el muelle de empuje (Fig.H1), desconecte los tubos de aire del motor (Fig.H2), quite los 6 tornillos de fijación de la placa
base (Fig.H3), afloje la tuerca del bastidor (Fig.H4) y tras haber quitado la tuerca del perno de conexión, extráigalo del bastidor
prestando atención al espesor (Fig.H5-H6). Desenrosque la tuerca del eje de arrastre (Fig.H7). Ahora es posible alejar la unidad
del reductor y liberar la cubierta anterior, el buje y el rodillo de arrastre (Fig.H8); entonces se puede proceder a la sustitución del
mismo (Fig.H9) y al remontaje de los componentes primero en el eje de arrastre, introduciendo también la cubierta frontal. Poner
nuevamente en su posición el perno de fijación entre el reductor y el bastidor, bloquear la tuerca en el eje y en el perno, apretar la
tuerca en el bastidor, remontar la placa de base, y completar con los tubos y con el muelle.
Sostituzione piastrine blocca reggia su piastra base / Bottom plate grippers replacement / Remplacement des
plaquettes de blocage du feuillard sur la plaque du socle / Austauschen der Bandhalteplättchen auf der
Sockelplatte / Sustitución de las plaquitas de bloqueo del fleje en la placa base
( L1 ) ( L2 ) ( L3 )
I - Togliere le 6 viti di fissaggio della piastra base (fig.L1), quindi svitare le viti delle piastrine da sostituire (fig.L2), eseguire la
manutenzione (fig.L3), e compiere l’operazione inversa per riassemblare le parti.

UK - Remove the 6 bottom plate screws (pic.L1), unscrew the grippers screws (pic.L2), replace the parts (pic.L3), and reassebly
in opposite order.
F - Enlever les 6 vis de fixation de la plaque du socle (fig.L1) puis dévisser les vis de la plaque à remplacer (fig. L2), faire
l'entretien (fig.L3), et réassembler les parties en accomplissant à l’envers les mêmes opérations.
D - Die 6 Schrauben der Sockelplatte (Abb.L1) abschrauben. Danach die Schrauben des auszutauschenden Plättchens
abschrauben (Abb.L2) und warten (Abb.L3). Die Teile in umgekehrter Reihenfolge wieder anschrauben.
E - Quite los 6 tornillos de fijación de la placa base (Fig.L1). Desenroscar los tornillos de las plaquitas que se van a sustituir
(Fig.L2), realizar las operaciones de mantenimiento (Fig.L3) y llevar a cabo el procedimiento contrario para reensamblar los
componentes.
Sostituzione piedino saldante / Welding gripper replacement / Remplacement du pied de soudure / Ersetzen
des Schweißplättchens / Sustitución de la plaquita de soldadura
I - Rimuovere la cesoia come indicato in sequenza da G1 a G5, rimuovere la piastra di base come indicato la passo L1, rimuovere
l’anello di sicurezza sul perno del piedino saldante (fig.M1), sfilare il perno del piedino (fig.M2) quindi rimuovere e sostituire il
piedino usurato. Procedere al rimontaggio nell’ordine inverso. E’ consigliabile sostituire l’anello di sicurezza poiché potrebbe essere
deformato.
UK - Remove the cutted as showed in G1 to G5 sequence, remove the bottom plate as point L1, remove the safety circlip from
welding gripper pin (pic.M1), remove the pin from welding gripper (pic.M2), and replace the worn out part. Reassembly all parts in
reverse order. It is advised to replace the safety circlip by new one.
F - Enlever les cisailles en suivant les indications de la séquence qui va de G1 à G5, enlever la plaque du socle comme indiqué
dans le pas L1, enlever l’anneau de sécurité sur le pivot du pied de soudure (fig.M1), dégager le pivot du pied (fig.M2) puis enlever
et remplacer le pied usé. Remonter en effectuant les mêmes opérations dans le sens inverse. Il est conseillé de remplacer l’anneau
de sécurité qui pourrait être déformé
D - Die Klinge (Abb.G1-G5), die Sockelplatte (Abb.L1) und den Sicherheitsring auf dem Stift des Schweißplättchens (Abb.M1)
entfernen. Den Stift des Schweißplättchens (Abb.M1) herausziehen und das abgenutzte Plättchen austauschen. Zur erneuten
Montage den Vorgang in umgekehrter Reihenfolge durchführen. Es wird empfohlen, den Sicherheitsring auszutauschen, da er
verformt sein könnte.
E - Quite el cortador siguiendo la secuencia de G1 a G5, quite la placa de base conforme a L1, quite el anillo de seguridad del
perno de la plaquita de soldadura (Fig.M1), extraiga el perno de la plaquita (Fig.M2) y entonces retire y sustituya la plaquita
desgastada. Para el remontaje, siga el procedimiento contrario. Se recomienda sustituir el anillo de seguridad, ya que podría
presentar deformaciones.
( M1 ) ( M2 ) ( M3 )

8) RISOLUZIONE PROBLEMI / TROUBLESHOOTING / SOLUTION DES PROBLEMS / PROBLEMLÖSUNG /
LOCALIZACIÓN DE AVERÍAS
PROBLEMA / TROUBLE / PROBLEM / PROBLEM / PROBLEMA
SOLUZIONE / REMEDY / SOLUTION / LÖSUNG / SOLUCIÓN
La tensione della reggia è insufficiente / The tension of strap isn’t enough / La tension du feuillard n’est pas suffisante /
Ungenügende Bandspannung / El tensado del fleje es insuficiente
I - Controllare: la pressione dell’aria (min.6 bar), che il gruppo filtro lubrificatore e/o il motore pneumatico non sia sporco o guasto
(contattare centro assistenza), la regolazione della potenza del motore, il circuito pneumatico,il pulsante di azionamento,gli innesti,
i tubi e la valvola (contattare centro assistenza). Controllare se la frizione è allentata (solo modelli con frizione)
UK - Check: air pressure value (min.6 bar), if the filter / lubricator and/or the pneumatic motor isn’t damaged or dirty (contact the
after sale service), the power adjusting screw on the pneumatic motor,
the pneumatic circuit, tension button, connections, pipes, valve (contact the after sale service)
Check if the clutch isn’t loosened (only for clutch models)
F - Contrôler: la pression de l’air (min.6 bars), si le groupe de lubrification et/ou le moteur pneumatique ne sont pas encrassés ou en
panne (contacter le service après-vente), le réglage de la puissance du moteur, le circuit pneumatique, le bouton de démarrage,
les raccordements, les tuyaux et la soupape (contacter le service après-vente). Contrôler si l’embrayage est desserré (pour les
modèles avec embrayage)
D - Kontrollieren, ob der Luftdruck (min.6 Bar), die Schmiermittelfiltereinheit und/oder der Druckluftmotor verschmutzt oder gestört
sind (den Kundendienst kontaktieren). Danach die Einstellung der Motorleistung, den Druckluftkreis, die Betätigungstaste, die
Anschlüsse, die Rohre und das Ventil kontrollieren (den Kundendienst kontaktieren). Kontrollieren, ob die Kupplung locker ist (nur
bei Modellen mit Kupplung)
E - Controle: la presión del aire (min.6 bar), que la unidad del filtro lubricante y/o el motor neumático no estén sucios o dañados
(póngase en contacto con el centro de asistencia), el ajuste de la potencia del motor, el circuito neumático, el pulsador de
accionamiento, los acoplamientos, los tubos y la válvula (póngase en contacto con el centro de asistencia).
Il rullo di tensionamento slitta e danneggia la reggia / The feedwheel slides and milling on strap / Le rouleau de
tensionnement glisse et endommage le feuillard / Die Spannrolle rutscht und beschädigt das Band / El rodillo de tensado
se desliza y deteriora el fleje
I - Controllare: che il rullo e le piastrine non siano sporche, lo stato di usura dei denti, che la distanza tra rullo e piastrine blocca
reggia sia corretta (circa 0,2mm). Regolare il valore di tensione del motore —forse eccessiva. Verificare che le caratteristiche della
reggia siano conformi all’apparecchio ed all’applicazione.
UK - Check if the feedwheel and grippers aren’t dirty or damaged, adjust the gap between feedwheel and grippers (around 0,2mm–
0.008”). Adjust the motor power—too much tension force.
Check if the strap qualities are right for the strapping tool and application
F - Contrôler: si le rouleau et les plaques sont sales , l’état d’usure des dents, si la distance entre le rouleau et les plaques de
blocage du feuillard est correct (0,2mm environ). Régler la valeur de tensionnement du moteur —peut-être excessive. Contrôler si
les caractéristiques du feuillard sont conformes aux conditions requises par la machine à cercler et par l’application.
D - Kontrollieren, ob die Rolle und die Plättchen verschmutzt sind und ob der Zwischenraum zwischen der Rolle und den
Bandhalteplättchen (zirka 0,2 mm) korrekt ist. Den Verschleißzustand der Verzahnung überprüfen. Den Spannungswert des Motors
einstellen –ev. zu hoch. Kontrollieren, ob sich das Band für das Gerät und die Anbringungsweise eignet.
E - Controle: que el rodillo y las plaquitas no estén sucios, el estado de desgaste de los dientes, que la distancia entre el rodillo y las
plaquitas de bloqueo del fleje sea correcta (0,2 mm aproximadamente). Ajuste el valor de tensión del motor; puede resultar
excesivo. Revise que las características del fleje se correspondan con las del aparato y la aplicación.
La reggia si spezza durante il pensionamento / The strap is breaking during tension / Le feuillard se casse pendant le
tensionnement / Das Band bricht während dem Spannen / El fleje se rompe durante el tensado
I - Regolare il valore di tensione del motore —forse eccessiva. Verificare che le caratteristiche della reggia siano conformi
all’apparecchio ed all’applicazione. Porre attenzione a spigoli taglienti nell’imballo.
UK - Adjust the motor power—too much tension force. Check if the strap qualities are right for the strapping tool and application. Pay
attention at package cutting edges.
F - Régler la valeur de tensionnement du moteur —peut-être excessive. Contrôler si les caractéristiques du feuillard sont conformes
aux conditions requises par la machine à cercler et par l’application. Faire attention aux arêtes saillantes de l’emballage.
D - Den Spannungswert des Motors einstellen –ev. zu hoch. Kontrollieren, ob sich das Band für das Gerät und die
Anbringungsweise eignet. Vorsicht bei schneidenden Verpackungskanten
E - Ajuste el valor de tensión del motor; puede resultar excesivo. Revise que las características del fleje se correspondan con las del
aparato y la aplicación. Preste atención a la presencia de aristas cortantes en el embalaje.
La reggia tensionata dal rullo tende ad incurvarsi lateralmente; la reggia non si alloggia correttamente tra i guidareggia; la
sigillatura non è centrata nella larghezza della reggia / The tensioned strap is sideways bended; after fitting the strap the
tool remaining open; the seal isn’t in the middle of strap width / Lors du tensionnement le feuillard se plie latéralement –Le
feuillard ne reste pas bien placé entre les cliquets de guidage –le sertissage n’est pas centré / Das von der Rolle
gespannte Band biegt sich seitlich; das Band liegt nicht korrekt zwischen den Bandführungen; die Verschweißung ist nicht
nach der Breite des Bandes zentriert / El fleje tensado por el rodillo tiende a curvarse lateralmente
I - Regolare il valore di tensione del motore—forse eccessiva. Verificare che le caratteristiche della reggia siano conformi
all’apparecchio ed all’applicazione. Verificare la misura della reggia ed adeguare i relativi guidareggia sulla macchina e
controllarne l’allineamento e che non siano usurati o rotti.
UK - Adjust the motor power—too much tension force. Check if the strap qualities are right for the strapping tool and application.
Check strap size , adjust the guides. Check the alignment and if are worn out.
F - Régler la valeur de tensionnement du moteur —peut-être excessive. Contrôler si les caractéristiques du feuillard sont conformes
aux conditions requises par la machine à cercler et par l’application. Contrôler la mesure du feuillard –adapter les cliquets de
guidage de l’appareil – Contrôler l’alignement des cliquets de guidage et voir s’ils ne sont pas cassés ou usés.
D - Den Spannungswert des Motors einstellen –ev. zu hoch. Kontrollieren, ob sich das Band für das Gerät und die
Anbringungsweise eignet. Die Bandabmessung kontrollieren. Die betreffenden Bandführungen auf der Maschine anpassen und
deren Ausrichtung prüfen. Sicherstellen, dass sie nicht abgenutzt oder gebrochen sind.

E - Ajuste el valor de tensión del motor; puede resultar excesivo. Revise que las características del fleje se correspondan con las del
aparato y la aplicación.
La reggia inferiore non rimane bloccata dalle piastrine sotto il rullo e l’apparecchio va avanti durante il pensionamento /
The lower strap isn’t locked between the grippers and feewheel so the tool goes forward during the tension / Le feuillard
inférieur ne reste pas bloqué par le plateau de blocage sous le rouleau et l’appareil avance pendant le tensionnement / Das
untere Band bleibt nicht von den Plättchen unter der Rolle blockiert und das Gerät bewegt sich während dem Spannen
vorwärts / El fleje inferior no permanece bloqueado por las plaquitas bajo el rodillo y el aparato se mueve hacia adelante
durante el tensado
I - Verificare: la distanza tra rullo e piastrine blocca reggia (circa 0,2mm), se le piastrine di bloccaggio sono sporche e/o usurate, la
regolazione della potenza del motore in relazione alle caratteristiche qualitative e dimensionali della reggia.
UK - Adjust the gap between feedwheel and grippers (around 0,2mm–0.008”). Check if the locking strap plates aren’t dirty or
damaged. Adjust the motor power as qualities of strap
F - Contrôler si le rouleau et les plaques sont sales , l’état d’usure des dents, la distance entre le rouleau et les plaques de blocage
du feuillard est correcte (0,2mm environ).
D - Den Zwischenraum zwischen der Rolle und den Bandhalteplättchen (zirka 0,2 mm) kontrollieren. Prüfen, ob die Halteplättchen
verschmutzt und/oder abgenutzt sind und ob sich die Art und Bemessung des Bandes für die eingestellte Motorleistung eignet.
E - Compruebe: la distancia entre el rodillo y las plaquitas de bloqueo del feje (0,2 mm aproximadamente), si las plaquitas de
bloqueo están sucias y/o dañadas, el ajuste de la potencia del motor de acuerdo a las características de calidad y dimensiones
del fleje.
Segni di grippaggio della reggia / Seizing signs on strap / Signes de grippage du feuillard / Festfresszeichen auf dem Band
/ Señales de gripaje del fleje
I - Verificare che la distanza tra rullo e piastrine blocca reggia sia corretta (circa 0,2mm) - eventualmente modificare il valore della
distanza aumentandolo. Verificare che le caratteristiche della reggia siano conformi all’apparecchio ed all’applicazione.
UK - Adjust the gap between feedwheel and grippers (around 0,2mm–0.008”)- try to increase the gap. Check if the strap qualities
are right for the strapping tool and application.
F - Contrôler si la distance entre le rouleau et le plateau de blocage du feuillard est correcte (environ 0,2mm) –éventuellement
augmenter la distance. Contrôler si les caractéristiques du feuillard sont conformes aux conditions requises par la machine à
cercler et par l’application.
D - Den Zwischenraum zwischen der Rolle und den Bandhalteplättchen (zirka 0,2 mm) kontrollieren - eventuell erhöhen.
Kontrollieren, ob sich das Band für das Gerät und die Anbringungsweise eignet
E - Compruebe que la distancia entre el rodillo y las plaquitas de bloque del fleje sea correcta (0,2 mm aproximadamente), si es
necesario modifique el valor de la distancia aumentándolo. Revise que las características del fleje se correspondan con las del
aparato y la aplicación.
Problemi al tensionamento reggia, la macchina tende a ritornare indietro e la reggia si allenta / Tensioning problem—the
tool comes back after tensioning / Problèmes de tensionnement du feuillard, la machine a tendance à revenir en arrière et
le feuillard se desserre / Probleme bei der Bandspannung, die Maschine fährt zurück und das Band lockert sich /
Problemas con el tensado del fleje, la máquina tiende a regresar hacia atrás y el fleje se afloja
I - Probabile problema su dispositivo antiritorno (contattare centro assistenza)
UK - Probably damaged the “holding tension system” ( contact the after sale service)
F - Probable problème du dispositif anti-retour (contacter le service après-vente)
D - Wahrscheinlich besteht ein Problem auf dem Rückfahrschutz (den Kundendienst kontaktieren)
E - Puede haber un problema en el dispositivo antiretorno (póngase en contacto con el centro de asistencia)
Si verificano perdite di aria / Hearing air leak / Il y a des fuites d’air / Druckluft-Leckstelle /Se presentan escapes de aire
I - Necessario ripristinare le guarnizioni di tenuta (contattare centro assistenza)
UK - Should be necessary replace the gaskets ( contact the after sale service)
F - Les joints d’étanchéité sont à changer (contacter le service après-vente)
D - Die Dichtungen wieder instand setzen (den Kundendienst kontaktieren)
E - Es necesario restablecer las empaquetaduras de estanquidad (póngase en contacto con el centro de asistencia)
Sigillatura della reggia insufficiente; taglio della reggia superiore incompleto; taglio reggia superiore non costante anche
regolando il tempo /The sealing isn’t enough; the upper strap isn’t completely cutted; the cutting isn’t costant / Scellage
du feuillard insuffisant; coupe du feuillard supérieur incomplète; coupe du feuillard supérieur inconstante même si l’on
règle le temps / Ungenügende Schweißzeit; unvollständiger Schnitt des oberen Bandes; unbeständiger Schnitt des
oberen Bandes trotz Zeiteinstellung / Sellado del fleje insuficiente; corte del fleje superior incompleto; corte del fleje
superior inconstante incluso tras el ajuste del tiempo
I - Verificare e regolare il tempo di sigillatura in base al tipo di reggia utilizzato . Verificare l’usura della cesoia e del piedino di
saldatura —eseguire manutenzione .
Verificare: se il piedino di saldatura non è sporco e / o scivola sulla reggia, se con la reggia in tensione la macchina torna indietro, e
se la pressione dell’aria è corretta e costante.
Verificare che le caratteristiche della reggia siano conformi all’apparecchio ed all’applicazione. Verificare che non sia bloccato o
sporco il motore di saldatura (contattare centro assistenza)
Verificare il corretto funzionamento della valvola pneumatica (contattare centro assistenza) - eventuale pulizia della valvola timer—
controllo circuito aria.
Molla premi cesoia danneggiata, provare a sostituirla :
UK - Improper weld timing adjustment, set it. Check if the sealing foot and the cutter aren’t damaged or worn out — perform
maintenance. Check: if the sealing foot isn’t dirty or slides on strap, if the tool come back after tensioning, Check the air pressure
value.
Check if the strap qualities are right for the strapping tool and application. Check, if the sealing motor isn’t locked or dirty and, the
pneumatic valve ((contact the after sale service) - try to clean the timer valve—check the air circuit. The cutter spring is damaged,
try to replace it
F - Contrôler et régler le temps de scellage sur la base du type de feuillard utilisé. Contrôler l’usure des cisailles et du pied de
soudure –faire l’entretien.
Contrôler si le pied de soudure n’est pas sale ou bien s’il glisse sur le feuillard, si la machine retourne en arrière avec le feuillard

tendu, si la pression de l’air est correcte et constante.
Contrôler si les caractéristiques du feuillard sont conformes aux conditions requises par la machine à cercler et par l’application.
Contrôler si le moteur de soudure n’est pas sale ou bloqué (contacter le service après-vente)
Contrôler le fonctionnement de la soupape pneumatique (contacter le service après-vente) –nettoyage éventuel de la soupape du
temporisateur —contrôle du circuit de l’air.
Le ressort pousse-cisailles il est endommagé, le remplacer
D - Die Schweißzeit kontrollieren und für die verwendete Bandart einstellen. Den Verschleißzustand der Schere und des
Schweißplättchens kontrollieren –ev. warten.
Kontrollieren: ob das Schweißplättchen verschmutzt ist und/oder auf dem Band rutscht; ob das Gerät bei gespanntem Band
zurückfährt; ob der Luftdruck korrekt und konstant ist.
Kontrollieren, ob sich das Band für das Gerät und die Anbringungsweise eignet. Überprüfen, dass der Schweißmotor nicht blockiert
oder verschmutzt ist (den Kundendienst kontaktieren)
Die Betriebstüchtigkeit des Druckluftventils kontrollieren (den Kundendienst kontaktieren) –ev. das taktgesteuerte Ventil reinigen –
den Luftkreislauf kontrollieren.
Die Scherenhaltefeder oder beschädigt –durch eine
E - Revise y ajuste el tiempo de sellado conforme al tipo de fleje utilizado. Revise el desgaste del cortador y de la plaquita de
soldadura; lleve a cabo el mantenimiento.
Compruebe: si la plaquita de soldadura está sucia y/o se desliza sobre el fleje, si con el fleje en tensión la máquina regresa hacia
atrás, y si la presión del aire es correcta y constante.
Revise que las características del fleje se correspondan con las del aparato y la aplicación. Revise que el motor de soldadura no
esté bloqueado o sucio (póngase en contacto con el centro de asistencia)
Compruebe el correcto funcionamiento de la válvula neumática (póngase en contacto con el centro de asistencia), limpie si es
necesario la válvula temporizadora, controle el circuito del aire.
El muelle de presión del cortador está deteriorado, intente cambiarlo
Sigillatura della reggia troppo marcata; la reggia si spezza durante la sigillatura –taglio / Too much sealed; the strap is
breaking during the sealing –cutting / Scellage du feuillard trop marqué; le feuillard se casse pendant le scellage –coupe /
Die Schweißung des Bandes ist zu stark geprägt; das Band bricht während dem Schweißen-Schneiden / Sellado del fleje
demasiado fuerte; el fleje se rompe durante el sellado - corte /
I - Verificare e regolare il tempo di sigillatura in base al tipo di reggia utilizzato—diminuire il tempo
UK - Improper weld timing adjustment, may be is too long, set it.
F - Contrôler et régler le temps de scellage sur la base du type de feuillard utilisé –diminuer le temps.
D - Die Schweißzeit kontrollieren und für das verwendete Band einstellen - die Zeit reduzieren
E - Revise y ajuste el tiempo de sellado conforme al tipo de fleje utilizado, reduzca el tiempo.
Durante la sigillatura vengono tagliate entrambe le regge / During the sealing both straps are cutted / Pendant le scellage
les deux feuillards sont coupés / Während dem Schweißen werden beide Bänder geschnitten / Durante el sellado se cortan
ambos flejes
I - Piastrina di bloccaggio reggia sotto il piedino di saldatura sporca o usurata. Tensione eccessiva.
Verificare che il tempo di saldatura non sia troppo lungo in base al tipo di reggia utilizzato.
UK - Check if the gripper plate (under the sealing foot) isn’t dirty or damaged (clean or replace it)
Check if the strap is too much tensioned. Improper weld timing adjustment, may be is too long, set it.
F - Plaque de blocage du feuillard sous le pied de soudure sale ou usée. Tensionnement excessif.
Contrôler et régler le temps de scellage sur la base du type de feuillard utilisé.
D - Das Bandhalteplättchen unter dem Schweißplättchen ist verschmutzt oder abgenutzt. Zu hohe Spannung.
Überprüfen, dass die Schweißzeit nicht zu lang für das verwendete Band ist.
La plaquita de bloqueo del fleje bajo la plaquita de soldadura está sucia o desgastada. Tensado excesivo.
Revise que el tiempo de sellado no sea excesivo conforme al tipo de fleje utilizado.
Dopo la fase di sigillatura-taglio azionando la levetta 3 “reverse” il motore non ruota e la reggia non viene rilasciata / After
the seal, pushing the lever 3 “release” the tension motor doesn’t turn and the strap isn’t released / Après la phase de
scellage –coupe en actionnant le levier 3 “reverse” le moteur ne tourne pas et le feuillard n’est pas relâché / Nach der
Umreifungs- und Schnittphase dreht sich der Motor bei Betätigung des Hebels 3 „Umkehren“ nicht und das Band wird
nicht freigegeben / Después de la fase de sellado-corte, al accionar la palanquita e “reverse”, el motor no gira y no se
libera el fleje
I - Probabile problema al dispositivo antiritorno (contattare centro assistenza)
Verificare il corretto funzionamento della valvola e del circuito dell’aria (contattare centro assistenza)
Verificare eventuale problema al motore pneumatico (contattare centro assistenza)
In ogni caso non rimuovere mai la reggia dalla macchina utilizzando utensili, ma smontare il piede dalla macchina dopo aver
tagliato la reggia dall’imballo
UK - The “holding tension system ”is faulty ( contact the after sale service)
Check the pneumatic valve and air circuit and if the pneumatic motor isn’t damaged or dirty (contact the after sale service). In every
case don’t use tools to remove the strap from the strapping tool but disassembly the bottom plate from main frame after cutting the
strap from package
F - Probable problème du dispositif anti-retour (contacter le service après-vente)
Contrôler le fonctionnement de la soupape et du circuit de l’air (contacter le service après-vente)
Le moteur pneumatique a certainement des problèmes (contacter le service après-vente)
Dans tous les cas ne jamais enlever le feuillard de la machine en utilisant des outils mais démonter le pied de la machine après
avoir coupé le feuillard de l’emballage
D - Wahrscheinlich besteht ein Problem auf dem Rückfahrschutz (den Kundendienst kontaktieren)
Die Betriebstüchtigkeit des Ventils und des Luftkreises überprüfen (den Kundendienst kontaktieren)
Prüfen, ob der Druckluftmotor gestört ist (den Kundendienst kontaktieren)
Nie Werkzeuge verwenden, um das Band aus der Maschine zu entfernen. Es muss hingegen der Fuß von der Maschine abmontiert
werden, nachdem das Band von der Verpackung abgeschnitten wurde.
E - Puede haber un problema en el dispositivo antiretorno (póngase en contacto con el centro de asistencia)

Compruebe el correcto funcionamiento de la válvula y del circuito del aire (póngase en contacto con el centro de asistencia)
Puede haber un problema en el motor neumático (póngase en contacto con el centro de asistencia)
Por ningún motivo retire el fleje de la máquina utilizando herramientas. Desmonte la base de la máquina únicamente después de
haber cortado el fleje del embalaje.
Dopo la sigillatura non è possibile estrarre l’apparecchio dall’ imballo / After the duty cycle is not possibile remove the tool
from package / Après le scellage il est impossible d’extraire l’appareil de l’emballage / Nach dem Umreifen kann das Gerät
nicht von der Verpackung abgezogen werden / Después del sellado no es posible extraer el aparato del embalaje
I - Verificare se è stata azionata la leva di tensione dopo la sigillatura, in tale caso le macchina è bloccata—azionare la leva 3
reverse per sbloccarla—non usare altri utensili
Verificare se non è risalito il gruppo pistone / piedino saldatura, nel caso tagliare manualmente la reggia dall’imballo e verificare la
causa (probabile problema alla valvola—allentare le relative viti di fissaggio per far scaricare la pressione)
UK - Check if after sealing was operate the tension lever “1” , in that case the tool is locked—push the lever 3 “release” to unlock—
do not use other tool.
Check if the sealing piston is locked in lower position (down), in this case cut the strap from package and find out the problem (could
be a pneumatic valve problem—try to loose the fixing valve screws to permit air outlet) ( contact the after sale service)
F - Contrôler si le levier de tensionnement a été actionné après le scellage, dans ce cas la machine se bloque –actionner le levier 3
reverse pour libérer le feuillard bloqué –ne pas utiliser d’autres outils
Contrôler si le groupe piston / pied de soudure n’est pas remonté, dans ce cas couper le feuillard manuellement et trouver la cause
du problème (il y a un certainement un problème à la soupape —desserrer les vis de fixation correspondantes et faire décharger la
pression)
D - Kontrollieren, ob nach dem Umreifen der Hebel Spannen betätigt wurde. In diesem Fall ist die Maschine blockiert –zum
Entblockieren den Hebel 3 Umkehren betätigen - keine anderen Werkzeuge verwenden
Kontrollieren ob, die Kolbeneinheit/das Schweißplättchen hochgefahren ist. Ev. das Band von der Verpackung abschneiden und die
Ursache prüfen (wahrscheinlich ist das Ventil gestört –die betreffenden Befestigungsschrauben lockern, um den Druck
abzulassen)
E - Compruebe si se ha accionado la palanca de tensión después del sellado, de ser así la máquina está bloqueada; accione la
palanca 3 “reverse” para desbloquearla; no utilice otras herramientas
Compruebe si la unidad pistón / plaquita de soldadura ha subido nuevamente, en ese caso corte manualmente el fleje del embalaje
e inspeccione la causa (un probable problema a la válvula, afloje los tornillos de fijación para hacer descargar la presión).
Modifica del tempo di sigillatura difficoltosa, non rimane costante o non è regolabile / It is too difficul adjust the sealing
time, it will not remain costant / Difficile de régler le temps de scellage, il ne reste pas constant ou bien il n’est pas réglable
/ Die Schweisszeit ist schwer einzustellen und bleibt nicht stabil / La modificación del tiempo de sellado resulta difícil, no
es constante ni ajustable.
I - Problemi alla valvola timer, provare a pulirla, lubrificarla o sostituirla (contattare centro assistenza)
UK - Timer valve problem, try to clean, lubricate or replace it ( contact the after sale service)
F - Des problèmes à la soupape du temporisateur, la lubrifier ou la remplacer (contacter le service après-vente)
D - Problem des Zeit-Ventils, evtl. saeubern, schmieren oder ausauschen (Kundendienst informieren)
E - Problemas en la válvula temporizadora, intente limpiarla, lubricarla o cámbiela si es necesario (contactar el centro de asistencia).

9) RICAMBI / SPARE PARTS / LISTE DES PIECES / ZEICHNUNGEN-ERSATZTEILE / RECAMBIOS
Ed. 05/13
DESCRIZIONE
CODICE
ITEM
DESCRIPTION
Q.TA' Q.TY
ASSIEME CORPO RIDUTTORE
A000014
ASSEMBLED GEARBOX BODY
1
MOTORE TENSIONE BOSCH cod.951.450
A000035
BOSCH 951.450 TENSION MOTOR
1
MOTORE TENSIONE BOSCH cod.951.452
A000131
BOSCH 951.452 TENSION MOTOR
1
GR. CARTER ANTER.
A000132
ASSEMBLED FRONT COVER
1
TUBO POLIUR.6X8 GRIGIO
B100032
PIPE 6x8 (Lenght meters)
0,5
*
GOM.GIR ART RL31 8 1/4 (2L31011)
B100310
SWING ELBOW RL31 8 1/4
1
*
GOM. GIR RL31 8 - 1/8 FOX
B100311
SWING ELBOW RL31 8 - 1/8
2
*
IN. RAP. MASCHIO AN15A 1/4
B200309
FAST AIR MALE CONN. APAG261.14
1
VALVOLA PNEUMATICA PER REGGIA 25mm
B200347
25mm STRAP PNEUM. VALVE
1
*
VALVOLA PNEUMATICA PER REGGIA 25-32mm
B200438
25-32mm STRAP PNEUM. VALVE
1
*
FASCIA TEFLON + BRONZ 1.5X6.1 MT
B300020
GASKET 1.5X6.1 IN MTS
0,11
O-RING 2125 (D32)
B300021
O-RING 2125 (D32)
1
O-RING 3300 (D85)
B300022
O-RING 3300 (D85)
1
O-RING 2025/105
B300446
O-RING 2025/105
1
O-RING 4300 N
B300451
O-RING 4300 N
2
CUSCINETTO A RULLI BK0810 INA
B400001
ROLLER BEARING BK0810
1
CUSCIN. REGGISPINTA 7200BE 2RS
B400002
BEARING 7200BE 2RS
1
CUSCINETTO A RULLI HK0808 INA
B400003
ROLLER BEARING HK0808
2
CUSCINETTO 6001 2Z ERI
B400004
BEARING 6001 2Z
2
CUSCINETTO A RULLI NK1616
B400005
ROLLER BEARING NK1616
1
CUSCINETTO 6001 2RS
B400008
BEARING 6001 2RS
1
ANELLO IR 12x16x20
B400339
RING IR 12x16x20
1
GABBIA ASSIALE AXK 1226
B400340
AXK1226 SKF
1
RALLA AS 1226
B400341
AS 1226 SKF
2
VITE TCEI M4X10 UNI5931
B500035
SCREW TCEI M4X10 UNI5931
1
VITE TCEI M4X8 UNI5931
B500037
SCREW TCEI M4X8 UNI5931
1
VITE TCEI UNC 10-24X1/2"
B500039
SCREW UNC 10X1/2"
8
*
VITE TE M5X12 ECO-FIX ZINC.B.
B500043
SCREW ECOFIX M5X12 ZINC
2
VITE TCEI M4X45 UNI5931L
B500044
SCREW M4X45
3
VITE STEI M4X5 UNI5927
B500045
SCREW M4X5
2
VITE STEI N5X8 UNI5925
B500047
SCREW M5X8
1
DADO AUTOBL. ALTO M8 DIN982 5S
B500053
SELFLOCK.NUT M8 H10 DIN982
1
VITE TCEI M4X6 UNI5931
B500067
SCREW M4X6 UNI5931
5
*
VITE STEI M8x6 UNI5923L
B500071
SCREW M8x6 UNI5923L
1
VITE TCEI M4X12 UNI5931
B500158
SCREW TCEI M4X12 UNI5931
2
RONDELLA SCHNORR DIAM.4
B500211
WASHER SCHNORR DIAM.4
4
VITE STEI M4X5 UNI5923
B500379
SCREW STEI M4X5 UNI5923
1
VITE TCEI BASSA M4X30 DIN7984
B500386
SCREW M4X30
2
VITE TCEI UNC1/4-20X3/4 18.3
B500443
SCREW UNC1/4-20X3/4 18.3
6
*
VITE TBEI 10-24x5/8”
B500456
SCREW 10-24x5/8”
1
ROND. SPESS. PS 10x16x0.5
B600011
WASHER PS 10x16x0.5
1
SEEGER PER ALBERI A10 U7435 R150
B600012
CIRCLIP A10 DIN471
1
SEEGER PER ALBERI DA 5 UNI7434
B600013
CIRCLIP 5 UNI 7434
1
*
ROND. SPESS. PS 22x30x0,1
B600014
WASHER PS 22x30x0,1
VAR
ROND. SPESS. PS 22x30x0,5
B600015
WASHER PS 22x30x0,5
1
ROND. SPESS. PS 10x16x1
B600016
WASHER PS 10x16x1
1
ROND. SPESS. PS 22x30x1,5
B600017
WASHER PS 22x30x1,5
1
MOLLA C.F. R10-051 ISO 10243
B600028
SPRING R10-051 ISO 10243
1
*
