jbc CD-BD User manual

www.jbctools.com
Compact Soldering Station
Ref. CD-BD
English 2
Page
Deutsch 29
Español 15
中文 43

www.jbctools.com
2 3

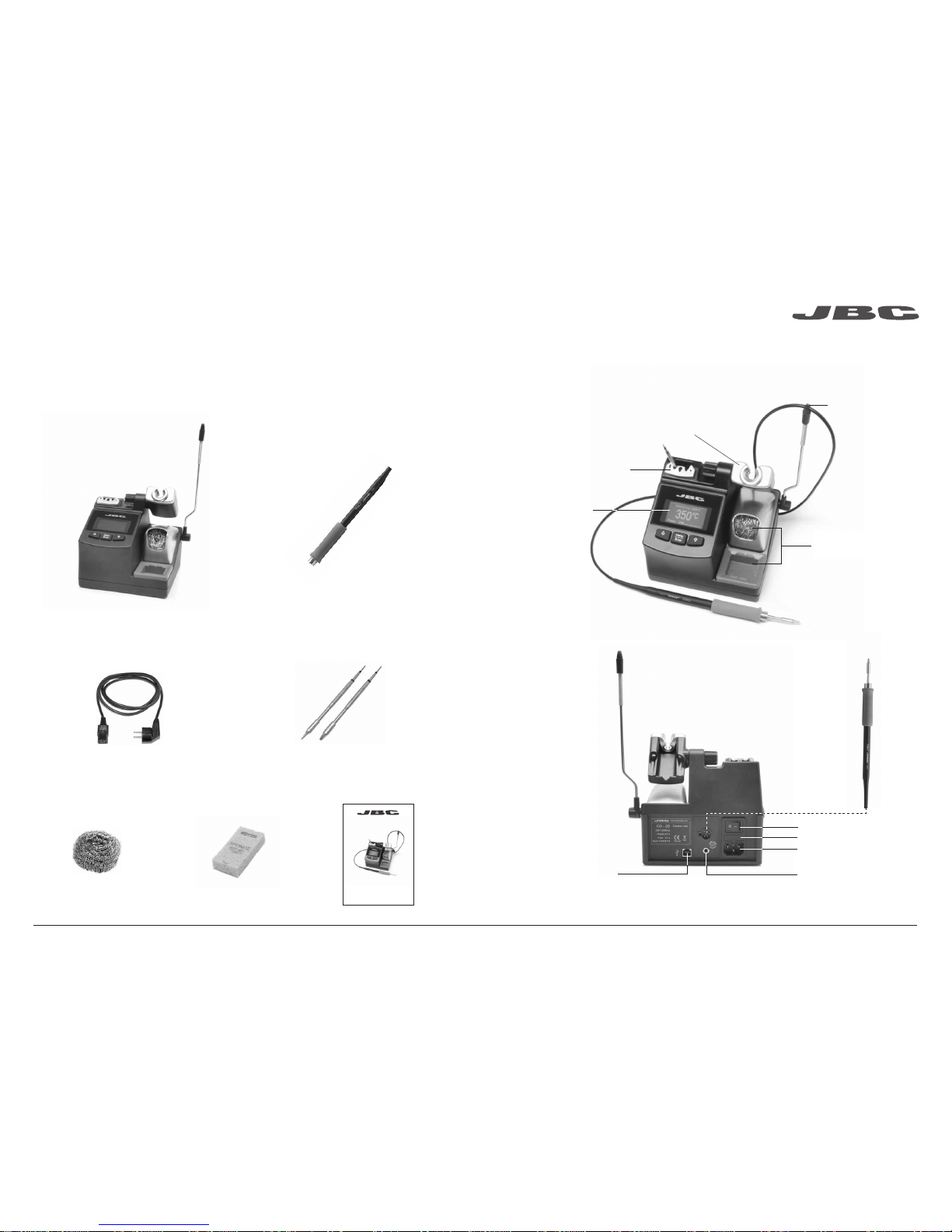

Packing List
The following items should be included:
Power Socket
Main switch
Fuse
Cable collector
Quick Tip Changer
Tip Cleaning System
Process
Control
Adjustable Stand:
Intelligent Heat
Management
Equipotential connection
USB-B connector
Features
Soft Thermal
Insulator Handle
Ref. T245-C
Power Cord ................................................. 1 unit
Ref. 0009417 (100V/120V)
0009401 (230V)
Manual .......................... 1 unit
Ref. 0014621
CD Control Unit ....................................... 1 unit
Ref. CD-1D (120V)
CD-2D (230V)
CD-9D (100V)
Brass Wool ................. 1 unit
Ref. CL6210
Cartridges ................................................. 2 units
Ref. C245903 (x1)
C245741 (x1)
Soft Thermal Insulator Handle ......... 1 unit
Ref. T245-C
Sponge ........................ 1 unit
Ref. S0354
Compact Soldering Station
Ref. CD-BD
ww w.j bct ool s.c om

www.jbctools.com
4 5

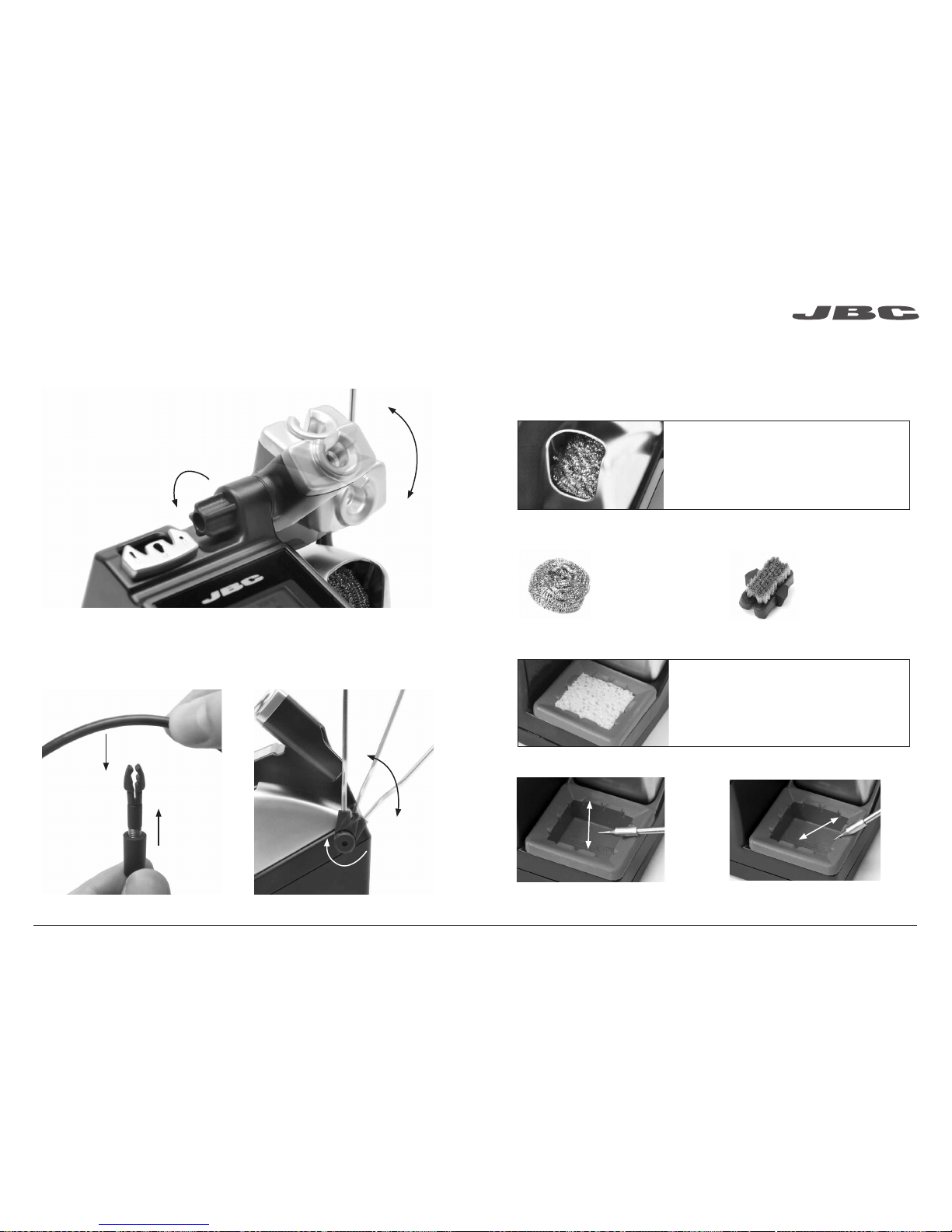

Adjustable stand
Cable collector
Adjust the tool stand to suit your work position.
Place the cable on the collector so that the working area is free of cable.
Tip Cleaner
Sponge
Ref. S0354
The least harmful cleaning method. Keep the sponge
damp with distilled water when working to avoid tip
wear.
Brass Wool
Ref. CL6210
Very effective cleaning method. Leaves a small layer
of solder on the tip preventing oxidation between
cleaning and rewetting.
Select the option that best suits your needs and improve the thermal transfer of the tip.
More options for the splashguard (not supplied):
Inox Wool
Ref. CL6205
Provides a superior
cleaning of the tip.
Metal Brush
Ref. CL6220
When used carefully,
it provides a more
thorough cleaning.
Splashguard
Wiper
Tapping:
Tap gently to remove excess solder.
Wiping:
Use the slots to remove remaining
particles.

Soft foam
Non-slip and soft touch
Blue grip to quickly distinguish
from other handles
Blue grip to quickly distinguish
from other handles
Foam
www.jbctools.com
6 7
For precision use
Works with C210 Cartridge range
For general use
Works with C245 Cartridge range

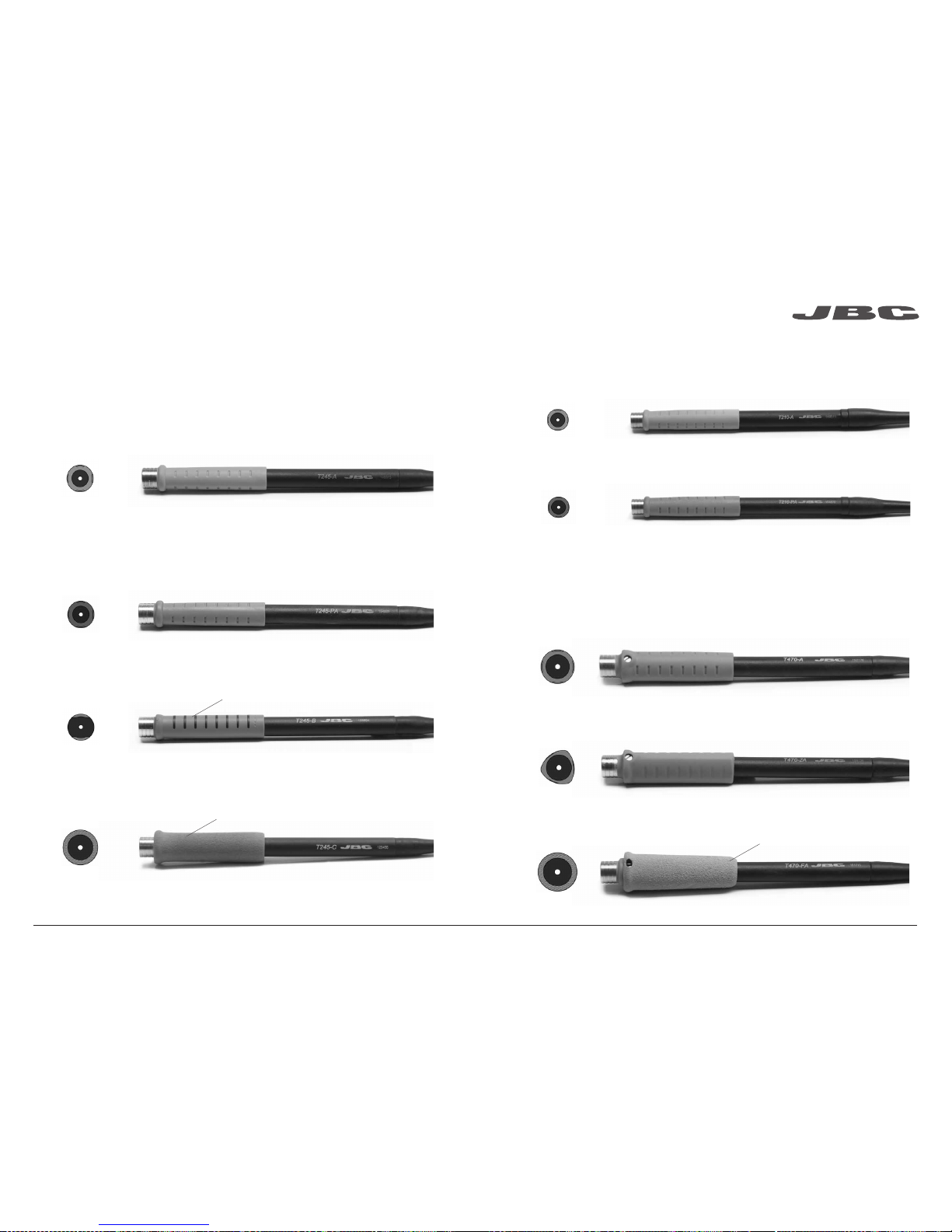

Compatible Handles
For greater demands
Important: Only work with C245 cartridges when used with a CD station.
Precision Purpose Handle
Ref. T210-A
Blue Precision Handle
Ref. T210-PA
General Purpose Handle
Ref. T245-A
Blue General Purpose Handle
Ref. T245-PA
Non-slip Handle
Ref. T245-B
For intensive soldering jobs requiring continued high thermal power. They feature good thermal
insulation and a screw which fixes the cartridge and prevents its rotation.
General Purpose HD Handle General Purpose HD Handle with 3m cable
Ref. T470-A Ref. T470-SA
Tri-lobed Handle
Ref. T470-ZA
For better handling of the tool.
Thermal Insulator HD Handle Thermal Insulator HD Handle with 3m cable
Ref. T470-FA Ref. T470-MA
Note: All models are supplied with a 1.5m cable except those specified with 3m.
Soft Thermal Insulator Handle
Ref. T245-C
Note: All models are supplied with a 1.5m cable.

ø 1
ø 1,5
ø 3,5
A
AB
www.jbctools.com
B
CA
8 9

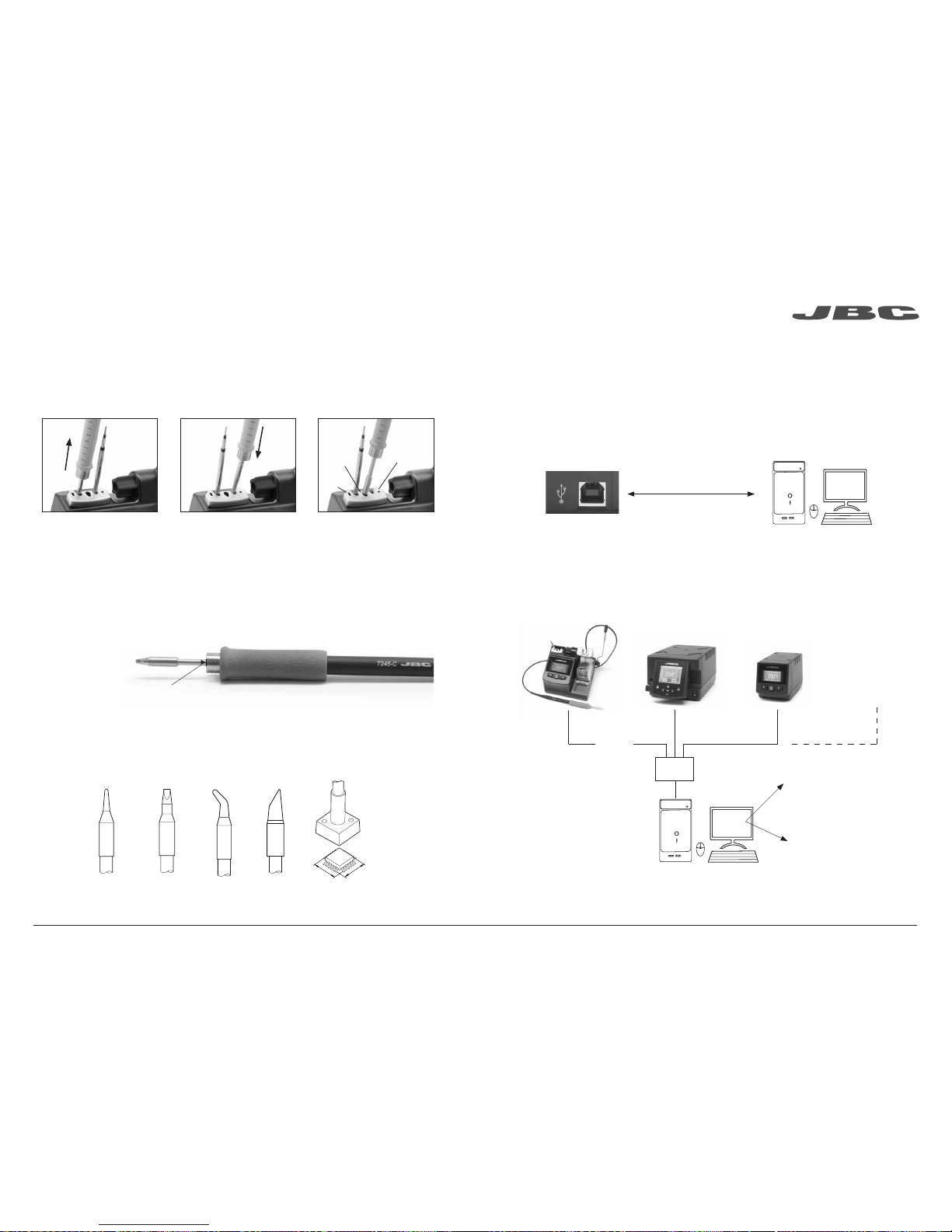

USB Connector
Download the latest software from our website to improve your soldering station.
JBC Updater
www.jbctools.com/software.html
Update the station software via USB connection:
Cable USB AB
JBC
Manager
JBC
Updater
JBC Manager
www.jbctools.com/manager.html
Manage and monitor as many stations as your PC can handle by using the JBC Manager. You can
export data to another PC.
Register Settings
Create graphs of the
soldering process in real
time with power and
temperature data.
Manager Settings
Change settings for a
group of JBC stations at
the same time.
any JBC
station
USB
Hub
Cable
USB AB
Quick Tip Changer
Round Chisel Round
bent
Bevel Special models
Compatible cartridges
The CD stations work with C245 cartridges and T245/T470 handpieces or C210 cartridges with
T210 handpieces. Find the model that best suits your soldering needs in www.jbctools.com
Save time and change cartridges safely without switching the station off.
1. Removing 2. Inserting 3. Fixing
Place the handpiece in the
extractor and pull to
remove the cartridge.
Place the handpiece on top
of the new cartridge and
press down slightly.
Use the holes for fixing the
cartridge* as follows:
A. For straight C210.
B. For curved C210.
C. For C245.
*Important
It is essential to insert the cartridges as far as the mark for a proper connection.
Mark

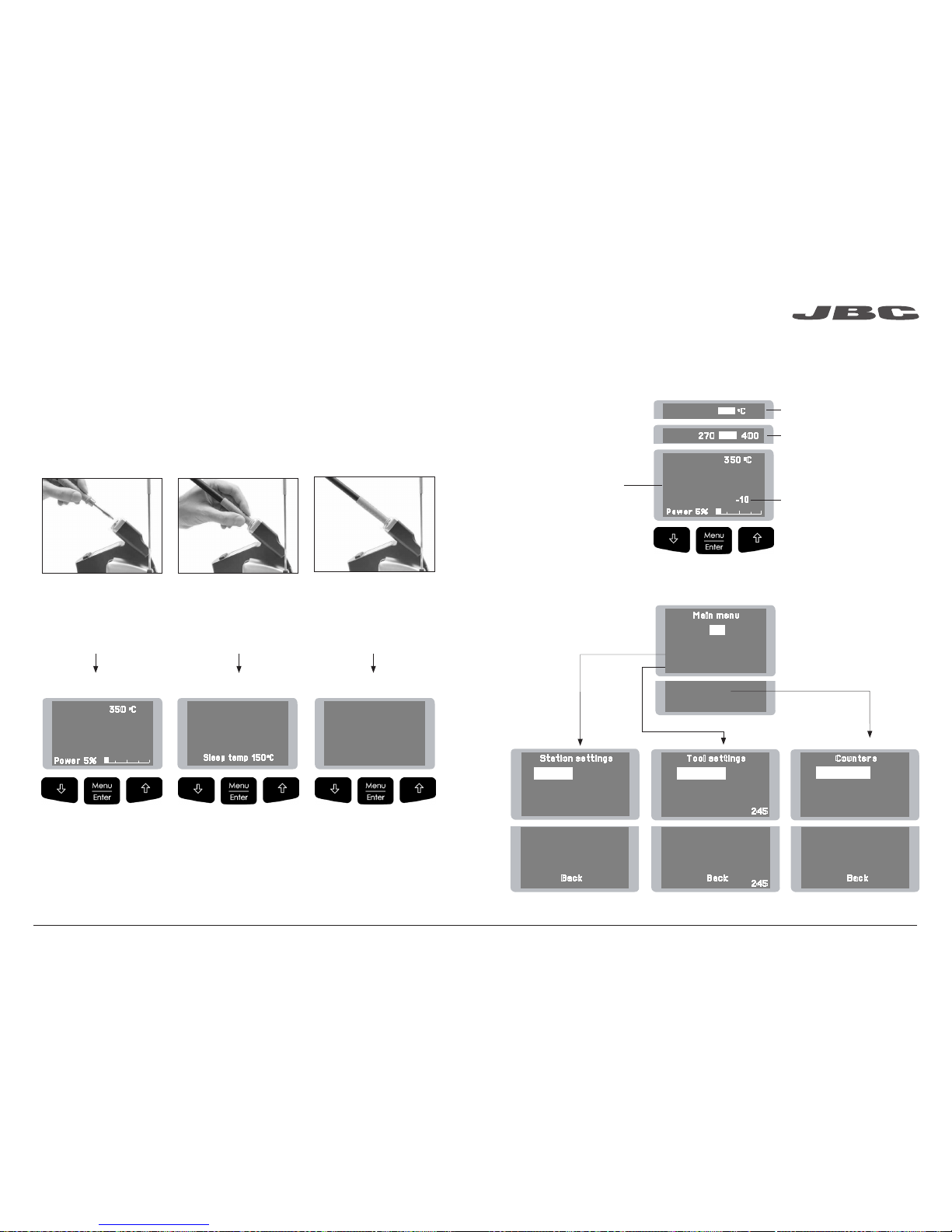

Main menu
4 Counters
5
Program version
Exit
1 Reset settings
2
Station settings
3 Tool settings
4 Hibernation hours 0
5 No tool hours 0
6 Sleep cycles 0
Tool 245
Back
Back
1 Fix one temp -----
2 Temp levels set OFF
3 Sleep delay 0 min
5 Beep ON
6 Change PIN
1 Temp unit Celsius
2 Maximum temp 400
0
C
3 Minimum temp 200
0
C
4 Help text OFF
1 Plugged hours 0
2 Working hours 0
3 Sleep hours 0
Counters
Tool settings
Station settings
0
c
Selected temp. 350
o
C
Power 5%
Fixed temp. 350
o
C
Levels ºC 270 350 400
350
-10
4 Sleep temp 150
0
C
5 Hibernationdelay 10 min
6 Temp adjust + O
O
C
Tool 245
Back
Sleep temp 150
o
C
Sleep
Tool in the stand, no heat
Hibernation
0
c
Power 5%
350
Selected temp 350
o
C
00
cc
150 20
www.jbctools.com
10 11
Menu Screen
Original PIN: 0105
The work screen provides
useful information of tool
status in real time.
Work Screen
Process ControlOperation
The JBC Exclusive Heating System
This revolutionary technology is able to recover tip temperature extremely quickly.
This allows the user to work at a lower temperature.
As a result, tip life increases by 5.
· Change temperature
(from 90 to 450ºC)
· Select temperature levels
· Fix one temperature
· Change Sleep temperature
· Set Sleep delay
(from 0 to 9 min or no Sleep)
· Change Hibernation delay
(from 0 to 35 min)
Long time in
the stand
1. Work
When the tool is lifted from the
stand the tip will heat up to the
selected temperature.
2. Sleep
When the tool is in the stand,
the temperature falls to
150ºC / 302ºF (preset sleep
temperature).
3. Hibernation
After longer periods of
inactivity (pre-set to 30 min.),
the power is cut off and the
tool cools down to room
temperature.
Displays a specific fixed temp.
Shown when you have
selected temp. levels. The
values must be adjusted
according to the work needs.
“Temp. Adjust” parameter.
It provides a more precise
adjustment between the
selected temp and the
actual one.

www.jbctools.com
12 13
Before carrying out maintenance or storage, always allow the equipment to cool.
- Clean the station screen with a glass cleaner
or a damp cloth. Clean
periodically
- Use a damp cloth to clean the casing and
the tool. Alcohol can only be used to clean
the metal parts.
- Periodically check that the metal parts of
the tool and stand are clean so that the
station can detect the tool status.
- Maintain tip surface clean and tinned prior
to storage in order to avoid tip oxidation.
Rusty and dirty surfaces reduce heat
transfer to the solder joint.
- Periodically check all cables and tubes.
It is imperative to follow safety guidelines to prevent electric
shock, injury, fire or explosion.
- Do not use the units for any purpose other than soldering or rework. Incorrect use may cause fire.
- The power cord must be plugged into approved bases. Be sure that it is properly grounded
before use. When unplugging it, hold the plug, not the wire.
- Do not work on electrically live parts.
- The tool should be placed in the stand when not in use in order to activate the sleep mode.
The soldering tip, the metal part of the tool and the stand may still be hot even when the station is
turned off. Handle with care, including when adjusting the stand position.
- Do not leave the appliance unattended when it is on.
- Do not cover the ventilation grills. Heat can cause inflamable products to ignite.
- Use a “non residue” classified flux and avoid contact with skin or eyes to prevent irritation.
- Be careful with the fumes produced when soldering.
- Keep your workplace clean and tidy. Wear appropriate protection glasses and gloves when
working to avoid personal harm.
- Utmost care must be taken with liquid tin waste which can cause burns.
- This appliance can be used by children over the age of eight and also persons with reduced
physical, sensory or mental capabilities or lack of experience provided that they have been given
adequate supervision or instruction concerning use of the appliance and understand the hazards
involved. Children must not play with the appliance.
- Maintenance must not be carried out by children unless supervised.
Maintenance Safety

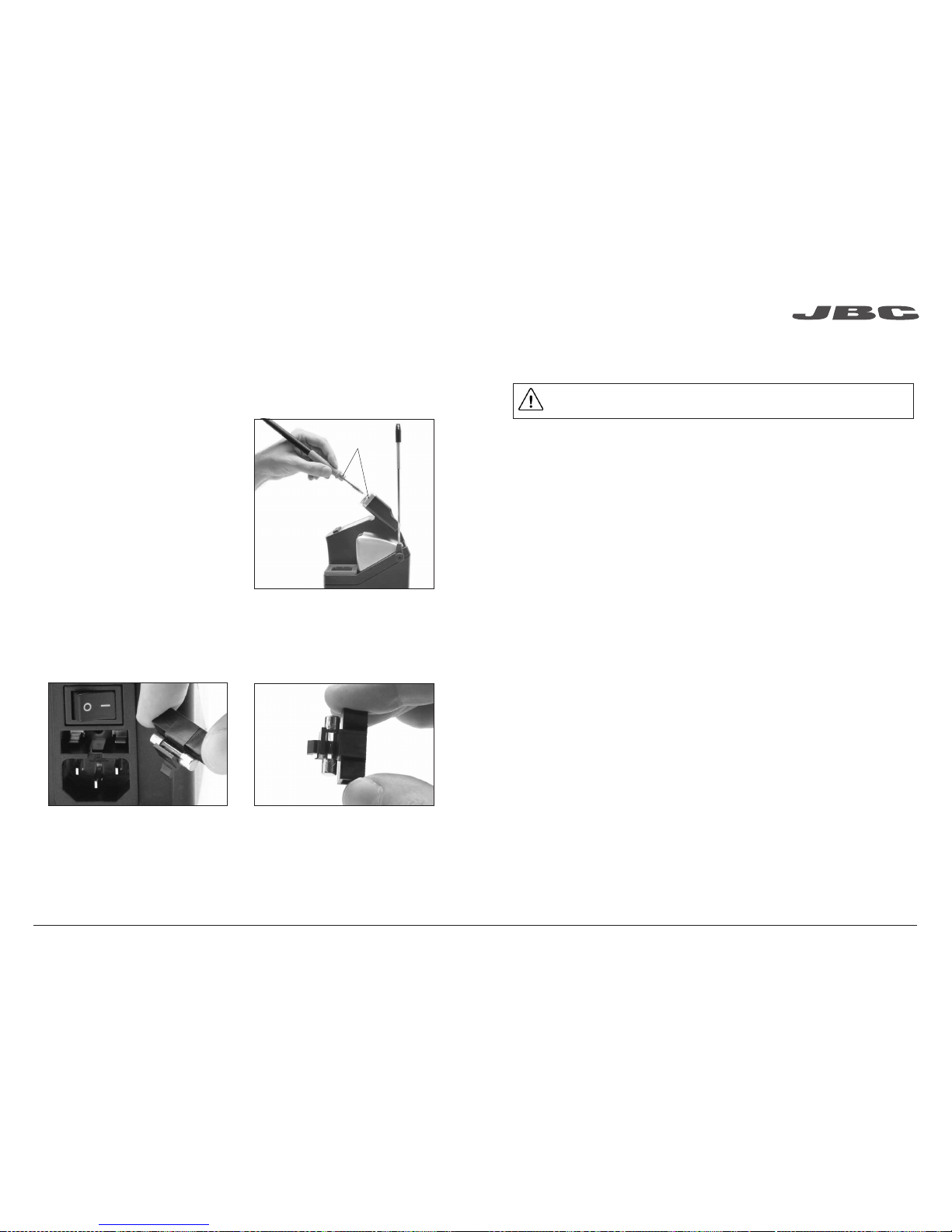

1. Remove the fuse by pulling off the black
cap. If necessary use a tool to lever it off.
2. Press the new fuse into the holder and
replace it in the station.
- Replace a blown fuse as follows:
- Replace any defective or damaged pieces. Use original JBC spare parts only.
- Repairs should only be performed by a JBC authorized technical service.

www.jbctools.com
14 15
Specifications
CD-1BD 120V 50/60Hz. Input fuse: 2A. Output: 23,5V. Control Unit model: CD-1D
CD-2BD 230V 50/60Hz. Input fuse: 1A. Output: 23,5V. Control Unit model: CD-2D
CD-9BD 100V 50/60Hz. Input fuse: 2A. Output: 23,5V. Control Unit model: CD-9D
- Weight: 2.6 Kg (5.7 lb)
- Dimensions: 150 x 175 x 145 mm
- Output Peak Power CD-BD: 130W
- Temperature Range: 90-450°C (190°-840°F) (±5%)
- Idle Temp. Stability (still air): ±1.5 ºC / ±3 ºF
- Tip to ground resistance: <2 ohms
- Tip to ground voltage: <2mV RMS
- Ambient operating temp: 10-40 ºC / 50-104 ºF
- USB connector station-PC
Complies with CE standards
ESD protected housing “skin effect”
Estación soldadora
Compact
Ref. CD-BD

www.jbctools.com
16 17
Compact Soldering Station
Ref. CD-BD
ww w.j bct ool s.c om
Power Cord
Cable de Red ......................................... 1 unidad
Ref. 0009417 (100V/120V)
0009401 (230V)
Composición
Los siguientes artículos deben estar incluidos:
CD Control Unit
Unidad de Control CD ........................ 1 unidad
Ref. CD-1D (120V)
CD-2D (230V)
CD-9D (100V)
Brass Wool
Lana de latón ........ 1 unidad
Ref. CL6210
Cartridges
Cartuchos .......................................... 2 unidades
Ref. C245903 (x1)
C245741 (x1)
Sponge
Esponja ................... 1 unidad
Ref. S0354
Entrada de Red
Interruptor de red
Fusible
Conexión Equipotencial
Conector USB-B
Características
Manual .................... 1 unidad
Ref. 0014621
Soft Thermal
Insulator Handle
Mango suave y con
aislamiento térmico
Ref. T245-C
Soft Thermal Insulator Handle
Mango suave y con aislamiento térmico.. 1 u.
Ref. T245-C
Recogecable
Cambio rápido
de cartucho
Sistema de limpieza
de puntas
Control del
proceso
Soporte Ajustable:
Gestión inteligente
del calor

www.jbctools.com
18 19
Golpeteo:
Sacuda ligeramente los cartuchos
para soltar el exceso de estaño.
Soporte Ajustable
Recogecable
Ajuste el soporte de la herramienta para adaptarlo a su posición de trabajo.
Limpiador de puntas
Sponge
Esponja
Ref. S0354
El método de limpieza menos dañino. Mantenga la
esponja húmeda con agua destilada cuando trabaje
para evitar el desgaste de la punta.
Brass Wool
Lana de latón
Ref. CL6210
Método muy eficaz. Deja una pequeña capa de
estaño en la punta para prevenir la oxidación entre la
limpieza y la rehumectación.
Elija la opción que se ajuste mejor a sus necesidades y mejore la transferencia térmica de la punta.
Más opciones para la cúpula anti-salpicaduras (no incluidas):
Inox Wool
Lana inoxidable
Ref. CL6205
Proporciona una limpieza
superior de la punta.
Metal Brush
Cepillo de metal
Ref. CL6220
Si se usa con cuidado,
proporciona una limpieza
más profunda.
Protector anti-salpicaduras
Limpiador
Coloque el cable en el recogedor para mantener ordenada su área de trabajo.
Limpieza:
Utilice las ranuras para eliminar las
partículas adheridas a la punta.

Espuma suave
Anti-deslizante y de tacto suave
Color azul para diferenciarlo rápidamente
de otros soldadores
Espuma
Color azul para diferenciarlo rápidamente
de otros soldadores
www.jbctools.com
20 21
Para uso de precisión
Funciona con la gama de cartuchos C210
Para uso general
Funciona con la gama de cartuchos C245
Para mayores exigencias
Importante: En una estación CD sólo funcionan si se utilizan con cartuchos C245.
Mangos compatibles
Indicados en trabajos de soldadura intensivos que requieran una alta potencia térmica
continuada. Presentan un diámetro más grande e incorporan un tornillo para fijar el cartucho.
Nota: Todos los modelos se suministran con un cable de 1.5m. Nota: Todos los modelos se suministran con un cable de 1.5m excepto aquellos indicados con 3m.
Precision Purpose Handle · Mango para propósitos de precisión
Ref. T210-A
Blue Precision Handle · Mango azul para propósitos de precisión
Ref. T210-PA
General Purpose Handle · Mango para propósitos generales
Ref. T245-A
Blue General Purpose Handle · Mango azul para propósitos generales
Ref. T245-PA
Non-slip Handle · Mango anti-deslizante
Ref. T245-B
General Purpose HD Handle General Purpose HD Handle with 3m cable
Mango HD para propósitos generales Mango HD para propósitos generales con cable de 3m
Ref. T470-A Ref. T470-SA
Tri-lobed Handle · Mango trilobular
Ref. T470-ZA
Para un mejor control manual de la herramienta.
Thermal Insulator HD Handle Thermal Insulator HD Handle with 3m cable
Mango HD con aislamiento térmico Mango HD con aislamiento térmico y cable de 3m
Ref. T470-FA Ref. T470-MA
Soft Thermal Insulator Handle · Mango suave y con aislamiento térmico
Ref. T245-C

ø 1
ø 1,5
ø 3,5
A
AB
www.jbctools.com
B
CA
22 23
Cambio rápido de cartuchos
Redondo Cincel Redondo
curvado
Bisel Modelos especiales
Cartuchos compatibles
Las estaciones CD funcionan con cartuchos C245 y mangos T245/T470 o con cartuchos C210 y
mangos T210. Encuentre el modelo que mejor se adapte a sus necesidades en www.jbctools.com
Ahorre tiempo y cambie cartuchos con seguridad sin desconectar la estación.
*Importante
Es imprescindible insertar los cartuchos hasta la marca para una conexión correcta.
1. Retirar 2. Insertar 3. Fijar
Conector USB
Descargue los últimos softwares y actualizaciones en nuestra web para mejorar su estación.
www.jbctools.com/software.html
Actualice el programa (software) a través de la conexión USB:
Cable USB AB
JBC Manager · Gestor JBC
JBC Updater · Actualizador JBC
Register Settings
Configuración de registro
Obtenga gráficos del proceso
de soldadura con datos de
temperatura y potencia en
tiempo real.
Manager Settings
Configuración del gestor
Edite parámetros o gestione
un grupo de estaciones JBC
al mismo tiempo.
cualquier
estación JBC
USB
Hub
Cable
USB AB
Coloque el lápiz soldador
en las ranuras del extrac-
tor y tire hacia arriba para
retirar el cartucho.
Coloque el lápiz soldador
en la parte superior del
nuevo cartucho y empuje
hacia abajo ligeramente.
Utilice los agujeros fijadores
para ajustar el cartucho*:
A. Para los rectos C210.
B. Para los curvados C210.
C. Para cartuchos C245.
www.jbctools.com/manager.html
Gestione y monitorice tantas estaciones como su ordenador permita utilizando el JBC Manager
(Gestor JBC). Puede exportar los datos a otros PCs.
JBC
Manager
JBC
Updater
Marca

Sleep temp 150
o
C
Sleep
Tool in the stand, no heat
Hibernation
0
c
Power 5%
350
Selected temp 350
o
C
00
cc
150 20
Main menu
4 Counters
5
Program version
0
c
Selected temp. 350
o
C
Power 5%
Fixed temp. 350
o
C
Levels ºC 270 350 400
350
Exit
1 Reset settings
2
Station settings
3 Tool settings
4 Hibernation hours 0
5 No tool hours 0
6 Sleep cycles 0
4 Sleep temp 150
0
C
5 Hibernationdelay 10 min
6 Temp adjust + O
O
C
Tool 245
Tool 245
BackBack
Back
1 Fix one temp -----
2 Temp levels set OFF
3 Sleep delay 0 min
5 Beep ON
6 Change PIN
1 Temp unit Celsius
2 Maximum temp 400
0
C
3 Minimum temp 200
0
C
4 Help text OFF
1 Plugged hours 0
2 Working hours 0
3 Sleep hours 0
Counters
Tool settings
Station settings
-10
www.jbctools.com
24 25
3. Hibernación
Tras largos periodos de
inactividad (predefinido a 30
min), se corta el suministro de
energía y la punta se enfría
hasta temperatura ambiente.
Funcionamiento
El Exclusivo Sistema Calefactor de JBC
Esta tecnología revolucionaria es capaz de recuperar la temperatura extremadamente rápido.
Esto permite al usurio trabajar con temperaturas más bajas.
Y como resultado, la vida de la punta se incrementa hasta 5 veces.
1. Trabajo
Cuando se levanta la
herramienta del soporte, la
punta se calentará hasta la
temperatura seleccionada.
2. Sleep
Cuando la herramienta está
en el soporte, la temperatura
se reduce a 150ºC / 302ºF
(temperatura predefinida).
· Cambie la temperatura
(de 90 a 450ºC)
· Seleccione niveles de
temperatura
· Fije una temperatura
· Cambie la temp. de Sleep
· Retrase el tiempo de
entrada al modo Sleep
(de 0 a 9 min o no Sleep)
· Retrase el tiempo de
entrada al modo Hibernación
(de 0 a 35 min)
Largos
periodos en
el soporte
Pantalla de menú
PIN original: 0105
Proporciona información
útil del estado de la
herramienta en tiempo real.
Se muestra cuando se fija una
temperatura específica.
Se muestra cuando se activan
los niveles de temperatura.
Los valores se deben ajustar
según necesidad.
Se muestra cuando se utiliza
“Temp. Adjust”, un ajuste más
preciso entre la temperatura
seleccionada y la real.
Pantalla de trabajo
Control del proceso

www.jbctools.com
26 27
Mantenimiento
- Compruebe periódicamente que las partes
metálicas de la herramienta y el soporte
están limpias así la estación puede
detectar el estado de la herramienta y
activar los modos Sleep o Hibernation.
- Mantenga limpia y estañada la superfície
de la punta para evitar la oxidación. Las
superfícies sucias reducen la transferencia
térmica a la soldadura.
- Revise la conexión de cables y/o tubos.
Limpie
periódicamente
Antes de almacenar o de su mantenimiento, desconecte el equipo y déjelo enfriar.
- Use un paño húmedo para limpiar la pantalla
del equipo, la carcasa y la herramienta.
Solamente utilice alcohol para las
partes metálicas.
1. Retire el fusible tirando de la tapa negra.
Si fuera necesario, utilice una palanca.
2. Coloque el nuevo fusible en su sitio
presionando ligeramente.
Seguridad
- No utilice el equipo para otros fines que no sea la soldadura o reparación. El uso incorrecto
puede causar fuego.
- El cable de red debe enchufarse en bases homologadas. Asegúrese de que está conectado a
tierra correctamente antes de su uso. Al desenchufarlo, tire del conector, no del cable.
- No trabaje con tensión.
- La herramienta debe permanecer en el soporte cuando no está en uso con el fin de activar el modo
de Sleep. El cartucho, la parte metálica de la herramienta y el soporte puede estar caliente incluso
cuando la estación está apagada. Manipule con cuidado, incluso cuando ajuste la posición del
soporte.
- No deje el aparato desatendido cuando esté en funcionamiento.
- No cubra las rejillas de ventilación. El calor puede causar que los productos inflamables se enciendan.
- Utilice un flux clasificado como “non residue” y evite el contacto con la piel y los ojos para evitar
que se irriten.
- Tenga cuidado con el humo producido al trabajar.
- Mantenga su lugar de trabajo limpio y ordenado. Use gafas y guantes de protección adecuados.
Así evitará cualquier daño.
- Tenga cuidado con los restos de estaño líquido. En contacto con la piel, puede causar quemaduras.
- Este aparato puede ser utilizado por personas a partir de 8 años y también por aquellas
personas con movilidad reducida o capacidades físicas, sensoriales o mentales limitadas o
con falta de experiencia y conocimientos siempre y cuando reciban supervisión o instrucciones
relativas al uso del aparato de una manera segura y entiendan los riesgos que implica. Los niños
no deben jugar con el aparato.
- Los niños no deberán realizar tareas de mantenimiento sin supervisión.
Es necesario cumplir estas normas de seguridad para prevenir cualquier
choque eléctrico, heridas, fuego o explosiones.
- Cambie el fusible fundido de acuerdo a las siguientes instrucciones:
- Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC.
- Cualquier reparación sólo podrá ser realizado por un servicio técnico oficial JBC.

www.jbctools.com
28 29
Lötstation Kompakt
Ref. CD-BD
Especificaciones
CD-1BD 120V 50/60Hz. Fusible de entrada: 2A. Salida: 23,5V. Unidad de Control: CD-1D
CD-2BD 230V 50/60Hz. Fusible de entrada: 1A. Salida: 23,5V. Unidad de Control: CD-2D
CD-9BD 100V 50/60Hz. Fusible de entrada: 2A. Salida: 23,5V. Unidad de Control: CD-9D
- Peso: 2.6 Kg (5.7 lb)
- Dimensiones: 150 x 175 x 145 mm
- Potencia máxima CD-BD: 130W
- Rango de temperatura: 90-450 °C (190-840 °F) (±5%)
- Estabilidad de temperatura en reposo: ±1.5 ºC (±3 ºF)
- Resistencia punta a tierra: <2 ohms
- Tensión en punta: <2mV RMS
- Temperatura ambiente de trabajo: 10-40 ºC / 50-104 ºF
- Conector USB estación-PC
Cumple con las normativas CE.
Seguridad ESD

www.jbctools.com
30 31
Compact Soldering Station
Ref. CD-BD
ww w.j bct ool s.c om
Handbuch ...............1 Einheit
Ref. 0014621
Soft Thermal
Insulator Handle
Soft Wärmeisoliertes
Handstück
Ref. T245-C
Soft Thermal Insulator Handle
Soft Wärmeisoliertes Handstück ..... 1 Einheit
Ref. T245-C
Power Cord
Netzkabel................................................ 1 Einheit
Ref. 0009417 (100V/120V)
0009401 (230V)
Packliste
Die folgenden Artikel sollten enthalten sein:
CD Control Unit
CD Steuereinheit .................................. 1 Einheit
Ref. CD-1D (120V)
CD-2D (230V)
CD-9D (100V)
Brass Wool
Messingwolle ......... 1 Einheit
Ref. CL6210
Cartridges
Kartuschen ....................................... 2 Einheiten
Ref. C245903 (x1)
C245741 (x1)
Sponge
Schwamm .............. 1 Einheit
Ref. S0354
Netzsteckdose
Hauptschalter
Sicherung
Potenzialausgleichsbuchse
USB-B-Anschluss
Merkmale
Kabelausleger
Spitzenreinigungssystem
Prozess-Steuerung
Verstellbare Ablage:
Intelligentes
Hitzemanagement
Spitzen-Schnellwechsler

www.jbctools.com
32 33
Verstellbare Ablage
Kabelausleger
Stellen Sie die Werkzeugablage passend auf Ihre Arbeitsposition ein.
Spitzenreinigungssystem
Sponge
Schwamm
Ref. S0354
Die schonendste Reinigungsmethode. Halten Sie den
Schwamm bei der Arbeit mit destilliertem Wasser
feucht, um Spitzenverschleiß zu vermeiden.
Brass Wool
Messingwolle
Ref. CL6210
Sehr wirksame Reinigungsmethode. Lässt eine dünne
Lotschicht auf der Spitze, wodurch die Oxidation
zwischen Reinigung und Rückfeuchten vermieden wird.
Wählen Sie die Option aus, die am besten Ihre Reinigungsbedürfnisse erfüllt.
Weitere Optionen für den Spritzschutz (nicht im Lieferumfang enthalten):
Inox Wool
Edelstahlwolle
Ref. CL6205
Sorgt für eine bessere
Reinigung an der Spitze.
Metal Brush
Metallbürste
Ref. CL6220
Bei sorgfältiger
Benutzung sorgt sie
für eine gründlichere
Reinigung.
Spritzschutz
Spitzenabstreifer
Fixieren Sie das Kabel am Aufleger und und stellen ihn so ein, um Kabelsalat zu vermeiden.
Abklopfen:
Klopfen Sie vorsichtig ab, um
überschüssiges Lot zu entfernen.
Abstreifen:
Benutzen Sie die Aussparungen, um
noch vorhandene Partikel abzustreifen.

Softtouch-Griff und Wärmeisoliertes
Rutschfester und Softtouch-Griff
Geschäumte
www.jbctools.com
34 35
Für Präzisionsanwendungen
C210 Kartuschensortiment
Für allgemeine Anwendungen
C245 Kartuschensortiment
Für größere Nachfrage
Wichtig: Arbeiten Sie nur mit C245-Kartuschen, wenn sie an einer CD-Station benutzt werden.
Kompatible Handstücke
Hinweis: Alle Modelle werden mit einem 1,5 m langen Kabel ausgeliefert
Hinweis:
Alle Modelle werden mit einem 1,5 m langen Kabel ausgeliefert außer diejenigen, bei denen 3 m spezifiziert ist.
Handstücke für intensive Lötaufgaben, die ständig hohe Temperaturanforderungen stellen. Sie
bieten eine größere Griffstärke und eine Schraube, die die Kartusche fixiert.
Precision Purpose Handle · Präzisions-Handstück
Ref. T210-A
Blue Precision Handle · Präzisions-Handstück blauer Griff
Ref. T210-PA
General Purpose Handle · Handstück
Ref. T245-A
Blue General Purpose Handle · Handstück blauer Griff
Ref. T245-PA
Dies ermöglicht Ihnen, das bei Lötarbeiten mit Bleilegierungen benutzte Handstück von dem bei
bleifreien Aufträgen benutzten zu unterscheiden.
Non-slip Handle · Softtouch-Handstück
Ref. T245-B
General Purpose HD Handle General Purpose HD Handle with 3m cable
HD Handstück HD Handstück mit Kabel 3m
Ref. T470-A Ref. T470-SA
Tri-lobed Handle · Dreilappiges Handstück
Ref. T470-ZA
Für eine größere manuelle Werkzeugkontrolle.
Thermal Insulator HD Handle Thermal Insulator HD Handle with 3m cable
Wärmeisoliertes HD Handstück Wärmeisoliertes Handstück mit Kabel 3m
Ref. T470-FA Ref. T470-MA
Soft Thermal Insulator Handle · Soft Wärmeisoliertes Handstück
Ref. T245-C

ø 1
ø 1,5
ø 3,5
A
AB
www.jbctools.com
B
CA
36 37
Spitzen-Schnellwechsler
Rund Meißel Rundgebogen Abgeschrägt Spezialmodelle
Kompatible Kartuschen
Die CD-Stationen können sowohl die C245- als auch die C210-Kartuschen nur mit dem passenden
Handstück benutzen: T245/T470 oder T210. Finden Sie das passende Modell für Ihren Lötbedarf
unter www.jbctools.com
Sparen Sie Zeit und wechseln Sie sicher Kartuschen, ohne die Station auszuschalten.
*Wichtig
Es ist wichtig, die Kartuschen für eine korrekte Verbindung genau bis zur Markierung einzustecken.
1. Entfernen 2. Einsetzen 3. Fixieren
USB-Anschluss
Laden Sie die neueste Software von unserer Website herunter, um Ihre Lötstation zu verbessern.
www.jbctools.com/software.html
Aktualisieren Sie die Stations-Software über USB-Verbindung:
Kabel USB AB
JBC Manager
JBC Updater
Register Settings
Erstellen Sie Grafiken des
Lötprozesses in Echtzeit mit
Leistungs- und Temperatur-
daten.
Manager Settings
Ändern Sie Einstellungen für
eine Gruppe von
JBC-Stationen gleichzeitig.
jede JBC
Station
USB
Hub
Cable
USB AB
Handstück im Abzieher
positionieren und Kartusche
entfernen.
Handstück auf der neuen
Kartusche positionieren,
leichten Druck nach unten
ausüben und Handstück
aus dem Abzieher nehmen.
Drücken Sie die Kartusche*
wie folgt in die Fixieröffnungen:
A. Für gerade C210.
B. Für abgeschrägte C210.
C. Für C245.
www.jbctools.com/manager.html
Verwalten und überwachen Sie mit dem JBC Manager an einen PC angeschlossene Stationen:
JBC
Manager
JBC
Updater
Ausrichtung

Sleep temp 150
o
C
Sleep
Tool in the stand, no heat
Hibernation
0
c
Power 5%
350
Selected temp 350
o
C
00
cc
150 20
Main menu
4 Counters
5
Program version
Exit
1 Reset settings
2
Station settings
3 Tool settings
4 Hibernation hours 0
5 No tool hours 0
6 Sleep cycles 0
4 Sleep temp 150
0
C
5 Hibernationdelay 10 min
6 Temp adjust + O
O
C
Tool 245
Tool 245
BackBack
Back
1 Fix one temp -----
2 Temp levels set OFF
3 Sleep delay 0 min
5 Beep ON
6 Change PIN
1 Temp unit Celsius
2 Maximum temp 400
0
C
3 Minimum temp 200
0
C
4 Help text OFF
1 Plugged hours 0
2 Working hours 0
3 Sleep hours 0
Counters
Tool settings
Station settings
0
c
Selected temp. 350
o
C
Power 5%
Fixed temp. 350
o
C
Levels ºC 270 350 400
350
-10
www.jbctools.com
38 39
3. Überwinterung
Nach längeren Zeiträumen
der Untätigkeit (Standard
30 Minuten) wird die
Stromversorgung abgeschaltet
und das Werkzeug
kühlt auf Raumtemperatur ab.
Betrieb
Das exklusive Heizsystem von JBC
Diese revolutionäre Technik ist dazu in der Lage, außerordentlich schnell die Spitzentemperatur zu
erreichen. Dies ermöglicht es dem Benutzer, mit einer niedrigeren Temperatur zu arbeiten.
Daraus ergibt sich eine fünfmal längere Spitzenstandzeit.
1. Arbeit
Nehmen Sie das Werkzeug
aus der Anlage und die
Werkzeugspitze wird auf
die gewählte Temperatur
aufgeheizt.
2. Sleep
Wenn sich das Werkzeug in
der Ablage befindet, wird die
Temperatur auf 150ºC/302ºF
(voreingestellte Sleep-
Temperatur) abgesenkt.
· Temperatur ändern
(de 90 a 450ºC)
· Temperaturstufen wählen
· Temperatur eingestellt
· Sleep-Temperatur ändern
· Sleepverzögerung einstellen
(von 0 bis 9 Min oder kein Sleep)
· Überwinterungsverzögerung
ändern (von 0 bis 35 Min)
Lange Zeit in
die Ablage
Menübildschirm
Original-PIN: 0105
Der Arbeitsbildschirm
liefert in Echtzeit wertvolle
Informationen über den
Spitzenstatus.
Prozess-Steuerung
Zeigt eine spezifische
Fixtemperatur an.
Angezeigt, wenn Sie
Temperaturstufen ausgewählt
haben.
Arbeitsbildschirm
