jbc AL-A Series User manual

Auto-Feed Soldering Station
Ref. AL-A
English 2
Page
Español 13
www.jbctools.com

222
ww w. jb ct oo ls .co m
Packing List
The following items should be included:
Metal Brush .................... 1 unit
Ref. CL6217
Auto-Feed Iron ............. 1 unit
Ref. AL250-B
Stand ............................... 1 unit
Ref. AL-SD
Power Cord .................... 1 unit
Ref. 0009417 (100V/120V)
0009401 (230V)
Sponge ........................... 1 unit
Ref. S0354
Manual ............................ 1 unit
Ref. 0016966
Solder Reel Stand ....... 1 unit
Ref. 008745
Auto-Feed Soldering
Station ............................ 1 unit
Ref. AL-1A (120V)
AL-2A (230V)
AL-9A (100V)
ESD Tip Cleaner ........... 1 unit
Ref. CL6166
Allen Key 2.5mm .......... 1 unit
Ref. 0780493
Auto-Feed Soldering station
Ref. AL-A

333
Features
Stand
Ref. AL-SD
Power
Socket
Equipotential
connection
Pedal connection
(optional)
Auto-feed Iron
Ref. AL250-B
Fuse
Main switch
ww w.jbctools.com

444
4
4
3
2
1
1. Open dragging
mechanism.
2. Place the guide set and
tighten the screws.
Guide Set
1
2
2

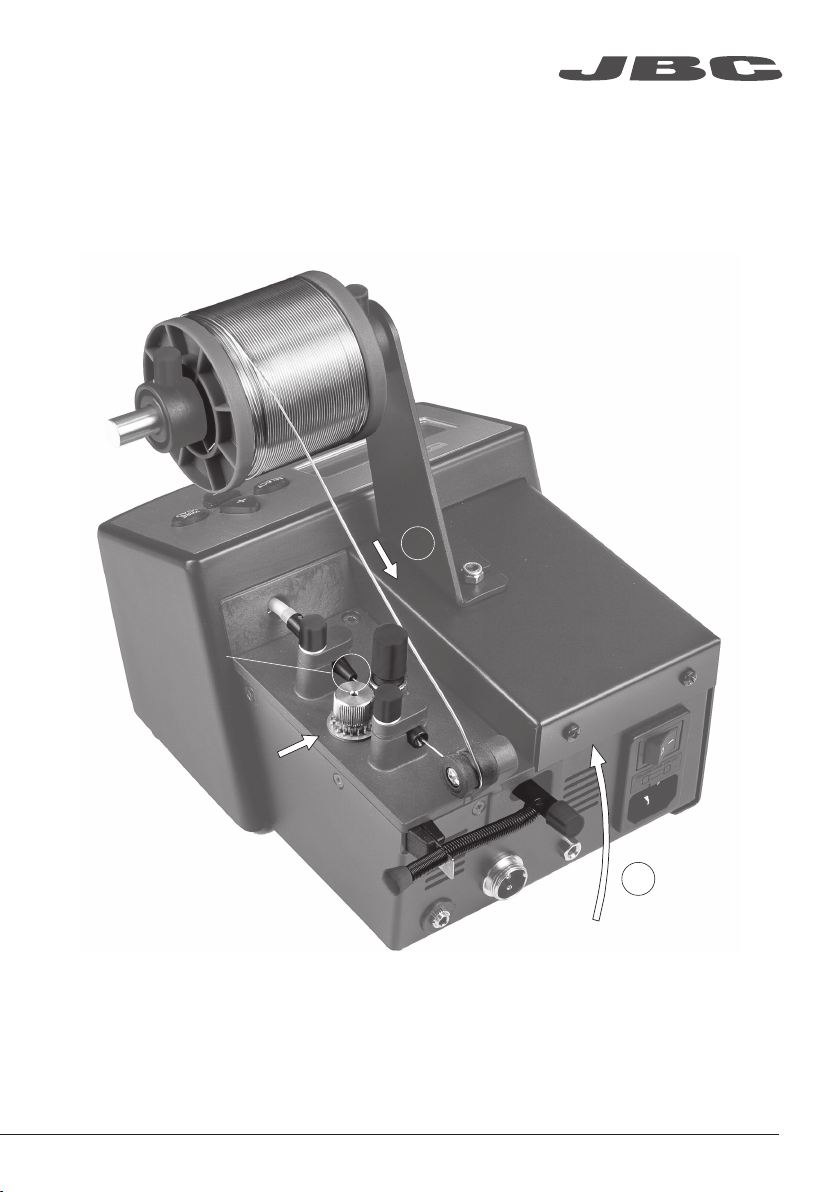

Reel Stand Assembly
Adjusting System Assembly

555
4
3. Take the solder wire from the reel until the guide tube start.
4. Close the dragging mechanism.
Guide Tube
Start
3
ww w.jbctools.com

-
+
LOADING
SOLDER WIRE
+
-
6
6
6
A
B
5. Connect the handpiece to the station and switch it on. With the handpiece out of the stand, press
the WIRE LOAD key till the solder leaves by the end of the guide tube.
Fast wire
dragging
Solder wire dragging button
A. Adjust the dragging
strength to allow the
forwarding of the solder
wire and to avoid stall and
or clogging situations when
any cause arises.
B. Tighten the dragging mechanism
Clutch Regulation

7
7
7

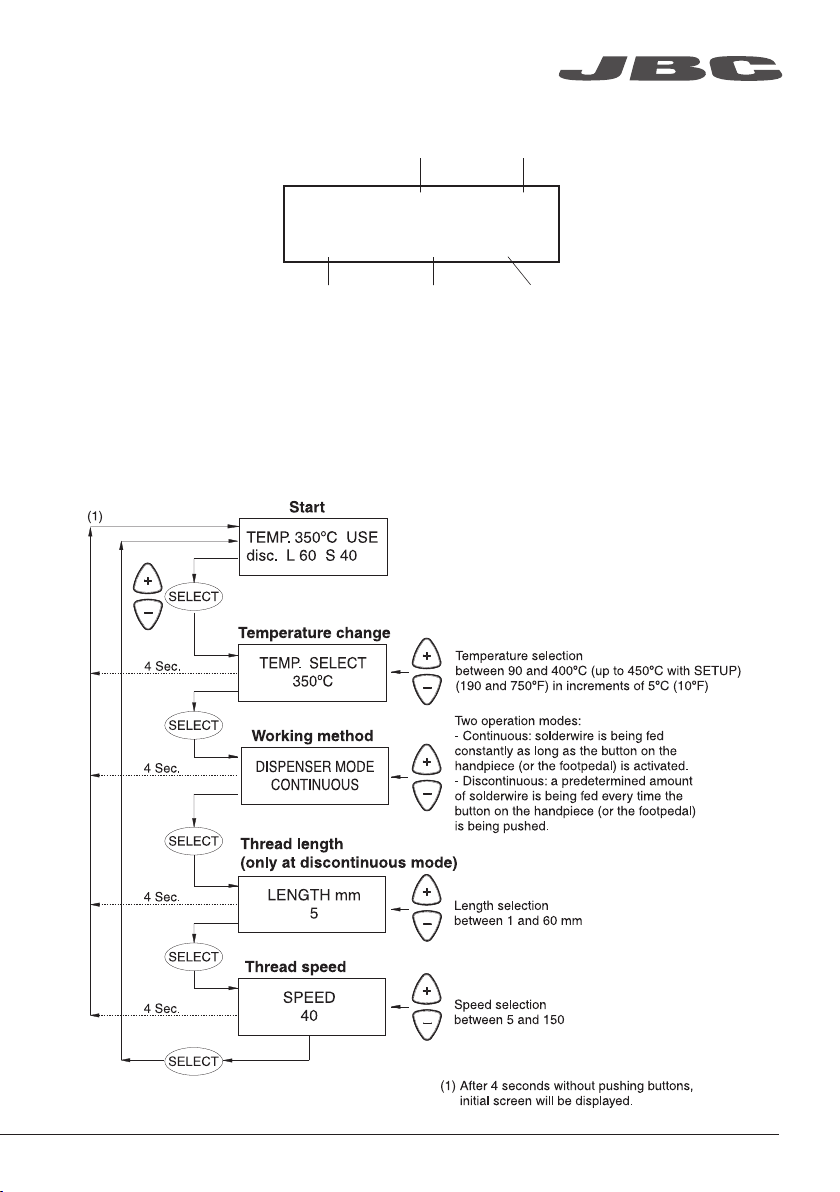

Control Screen
There are 4 tool status:
USE (Use). The tool is ready to work.
STD (Stand). The tool is placed in the stand but still not in the sleep mode.
SLP (Sleep). The tool is in the sleep mode in the stand, its temperature has dropped till
the sleep temperature.
OL. The power circuit is overheated. The power is temporarily not supplied.
TEMP. 230ºC USE
disc. L 10 S 11
Tool temperature Tool status
Length of wire Speed
Working method
ww w.jbctools.com

8
8
8
Parameters Modification of the Tool and the Station
To enter into this mode, you must hold the SELECT key for 3 seconds.

9
9
9
ww w.jbctools.com

10
10
10
Before carrying out maintenance, always allow the equipment to cool.
Clean
periodically
- Clean the station screen with a glass cleaner
or a damp cloth.
- Use a damp cloth to clean the casing and
the tool. Alcohol can only be used to clean
the metal parts.
- Periodically check that the metal parts of the
tool and stand are clean so that the station
can detect the tool status.
- Maintain tip surface clean and tinned prior to
storage in order to avoid tip oxidation.
Rusty and dirty surfaces reduce heat transfer
to the solder joint.
- Periodically check all cables and tubes.
Maintenance
1. Pull off the fuse holder and remove the
fuse. If necessary use a tool to lever it off.
2. Press the new fuse into the fuse holder
and replace it in the station.
- Replace a blown fuse as follows:
- Replace any defective or damaged pieces. Use original JBC spare parts only.
- Repairs should only be performed by a JBC authorized technical service.

11
It is imperative to follow safety guidelines to prevent electric
shock, injury, fire or explosion.
11
11
Safety
- Do not use the units for any purpose other than soldering or rework. Incorrect use may cause fire.
- The power cord must be plugged into approved bases. Be sure that it is properly grounded
before use. When unplugging it, hold the plug, not the wire.
- Do not work on electrically live parts.
- The tool should be placed in the stand when not in use in order to activate the sleep mode.
The soldering tip, the metal part of the tool and the stand may still be hot even when the station is
turned off. Handle with care, including when adjusting the stand position.
- Do not leave the appliance unattended when it is on.
- Do not cover the ventilation grills. Heat can cause inflamable products to ignite.
- Use a “non residue” classified flux and avoid contact with skin or eyes to prevent irritation.
- Be careful with the fumes produced when soldering.
- Keep your workplace clean and tidy. Wear appropriate protective glasses and gloves when
working to avoid personal harm.
- Utmost care must be taken with liquid tin waste which can cause burns.
- This appliance can be used by children over the age of eight and also persons with reduced
physical, sensory or mental capabilities or lack of experience provided that they have been given
adequate supervision or instruction concerning use of the appliance and understand the hazards
involved. Children must not play with the appliance.
- Maintenance must not be carried out by children unless supervised.
ww w.jbctools.com

12
12
12
Specifications
AL-1A 120V 50/60Hz. Input fuse: 2A. Output: 23.5V
AL-2A 230V 50/60Hz. Input fuse: 1A. Output: 23.5V
AL-9A 100V 50/60Hz. Input fuse: 2A. Output: 23.5V
- Weight: 5.8 Kg (12.9 lb)
- Dimensions: 195 x 200 x 240 mm
- Output Peak Power CD-BE: 130W
- Temperature Range: 90 - 450 °C (190 - 840 °F) (±5%)
- Tip to ground resistance: <2 ohms
- Tip to ground voltage: <2mV RMS
- Ambient operating temp: 10 - 40 ºC / 50 - 104 ºF
- Diameter of solder wire: 0.4 - 1.8 mm / 0.02 - 0.07 in
- Capacity of solder reels: up to 2 Kg
- Wire length: 1 - 60 mm / 0.04 - 2.36 in
- Speed: 17 mm/s (max) / 0.67 in (max)
- USB connector station-PC
Complies with CE standards
ESD protected housing “skin effect”
Estación con aportación
automática de estaño
Ref. AL-A

13
13
13
Estación con aportación
automática de estaño
Ref. AL-A
ww w.jbctools.com

14
14
14
ww w. jb ct oo ls .co m

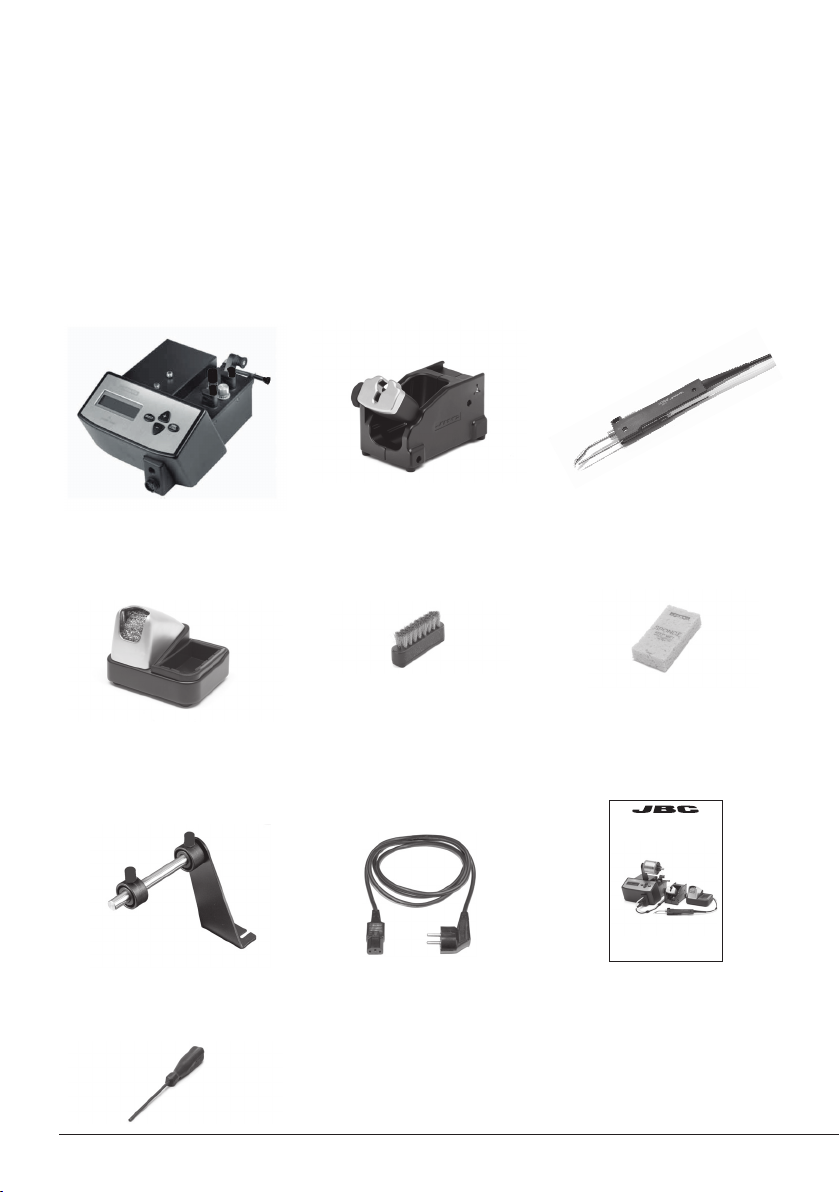

Composición
Los siguientes artículos deben estar incluidos:
Metal Brush
Cepillo metálico ..........1 unidad
Ref. CL6217
Auto-Feed Iron
Soldador con aportación
automática de estaño ......1 un.
Ref. AL250-B
Stand
Soporte....................... 1 unidad
Ref. AL-SD
Power Cord
Cable de Red .............1 unidad
Ref. 0009417 (100V/120V)
0009401 (230V)
Sponge
Esponja ........................1 unidad
Ref. S0354
Manual ....................... 1 unidad
Ref. 0016966
Solder Reel Stand
Soporte para bobina
de estaño ....................1 unidad
Ref. 008745
Auto-Feed Soldering Station
Estación con aportación
automática de estaño ......1 un.
Ref. AL-1A (120V)
AL-2A (230V)
AL-9A (100V)
ESD Tip Cleaner
Limpiador de puntas
ESD ..............................1 unidad
Ref. CL6166
Allen Key 2.5mm
Llave Allen 2.5 mm ....1 unidad
Ref. 0780493
Auto-Feed Soldering station
Ref. AL-A

15
15
15
Características
Soporte
Ref. AL-SD
Entrada
de Red
Conexión
Equipotencial
Conexion para pedal
(optional)
Soldador con aportación
automática de estaño
Ref. AL250-B
Fusible
Interruptor
de red
ww w.jbctools.com

16
16
16
4
4
3
2
1
1. Abra el mecanismo de
arrastre.
2. Coloque el conjunto guía y
apriete los tornillos.
Conjunto guía
1
2
2
Montaje de la Bobina de Estaño
Montaje y ajuste del sistema

17
17
17
4
3. Guíe el hilo de estaño desde el carrete hasta el inicio del tubo guía.
4. Cerre el mecanismo de arrastre.
Inicio
tubo guía
3
ww w.jbctools.com

-
+
LOADING
SOLDER WIRE
+
-
18
18
18
A
B
5. Conecte el Soldador a la estación y enciéndala. Con el soldador fuera del soporte, presione el
botón WIRE LOAD hasta que aparezca el hilo de estaño por el final del tubo guía.
Alimentación
rápida de
estaño
Botón de alimentación de estaño
A. Ajuste la fuerza
de arrastre para permitir
que el hilo de estaño
avance y así evitar atascos o
cualquier otra situación.
B. Apriete el mecanismo.
Regulación del embrague

19
19
19
Control del proceso
Hay 4 estados de la herramienta:
USE (Use). La herramienta está lista para trabajar.
STD (Stand). La herramienta está en el soporte pero todavía no ha entrado en modo Sleep.
SLP (Sleep). La herramienta está en el soporte y en modo Sleep. La temperatura ha bajado
hasta la temperatura de Sleep.
OL. El circuito se ha sobrecalentado. No se suministra potencia temporalmente.
TEMP. 230ºC USE
disc. L 10 S 11
Temperatura de
la herramienta
Estado de la
heramienta
Longitud del
hilo de estaño
Velocidad
Método de trabajo
ww w.jbctools.com

PARAMETROS DE MODIFICACION DE LA HERRAMIENTA Y DE LA ESTACIÓN AL
Para entrar en este modo, debe mantener presionada la tecta SELECT durante 3 segundos
Presione la tecta SELECT
durante 3 segundos
Selección temperatura
Máxima
MIN. TEMP y 450ºC
Selección temperatura
Mínima
90ºC y MAX. TEMP
Activar o descativar
el pitido cuando
se presionan las teclas
Le permite cambiar
el PIN.
Número de PIN:0105
Si
No
Sin cambios
Con cambios
Sin cambios
Con cambios
Le permite fijar
la temperatura
entre 90 y 450ºC
o no fijarla (NOT FIXED).
Selección longitud
máxima entre 1 y 60 mm
Número total horas
de trabajo de la estación
Número de horas
de trabajo del soldador
Número de horas
en modo Sleep
Número de horas
en modo Hibernation
Número ciclos
en modo Sleep
Número de soldaduras
realizadas
Ratio de soldaduras
realizadas / horas
trabajadas
El PIN deberá introducirse cada vez que necesitemos cambiar un parámetro de la estación. El PIN de fábrica es: 0105.
Cada vez que salga del menú, para volver a cambiar un parámetro deberá introducir nuevamente el PIN
Siga los pasos para introducir el PIN.
Los digitos se modifican con las teclas +/ -.
Para cambiar los dígitos presione SELECT
Pasados 5 minutos sin presionar el botón, la estación entra en modo trabajo
Cambio el parámetro
Incorrecto
correcto
Longitud total del
estaño aportado
Selección longitud
mínima entre 1 y 60 mm
Selección velocidad
máxima entre 5 y 150
Selección velocidad
mínima entre 5 y 150
Tiempo de retardo
para entrar en modo SLEEP
entre 0 y 9 minutos o
modo NO SLEEP
Tiempo de retardo
para entrar en modo
HIBERNATION entre
0 y 60 minutos o
modo NO HIBERNATION
Selección de temperatura
de SLEEP entre
90 y 350ºC
Ajuste de temperatura
entre 15ºC ( 5)
Con cambios
Sin cambios
20
20
20
Modificación de los parámetros de la estación y la herramienta
Para entrar en este modo, debe mantener pesionada la tecla SELECT durante 3 segundos
