jbc CD-Be User manual

www.jbctools.com
Compact Soldering Station
Ref. CD-BE
English 2
Page
Deutsch 38
Español 20
中文 54

www.jbctools.com
2 3

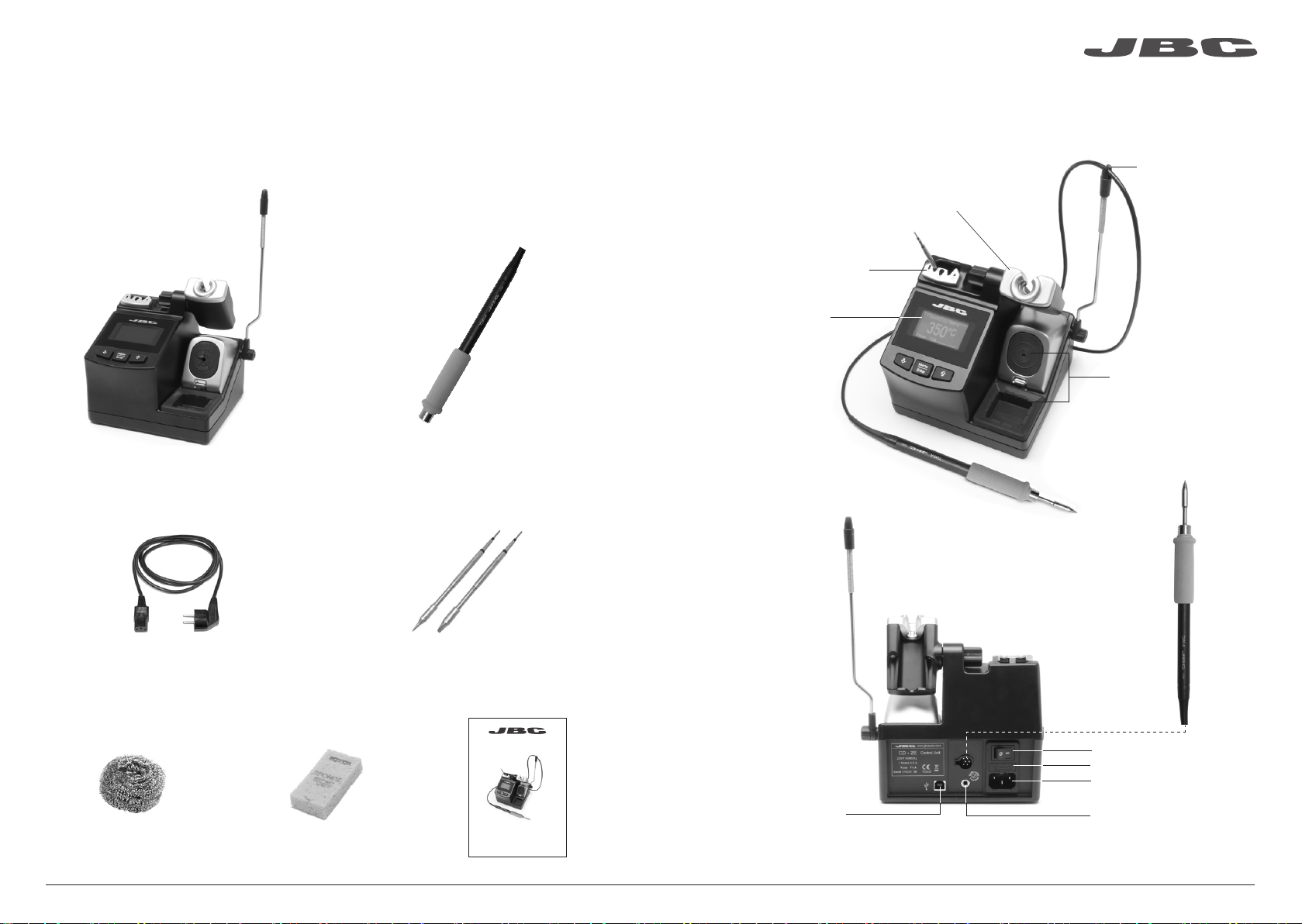

Packing List
The following items should be included:
Power Socket
Main switch
Fuse
Equipotential connection
USB-B connector
Features
Power Cord .............................................. 1 unit
Ref. 0009417 (100V/120V)
0009401 (230V)
Manual ........................ 1 unit
Ref. 0017353
CD Control Unit ..................................... 1 unit
Ref. CD-1E (120V)
CD-2E (230V)
CD-9E (100V)
Brass Wool ................ 1 unit
Ref. CL6210
Cartridges .............................................. 2 units
Ref. C245903 (x1)
C245741 (x1)
Sponge ....................... 1 unit
Ref. S0354
General Purpose Handle ................. 1 unit
Ref. T245-A
General Purpose
Handle
Ref. T245-A
Compact Soldering Station
Ref. CD-BE
ww w.j bctools.c om
Cable collector
Quick Tip Changer
Tip Cleaner brass wool
with antisplash
membrane
Process
Screen
Adjustable Stand:
Intelligent Heat
Management

www.jbctools.com
4 5

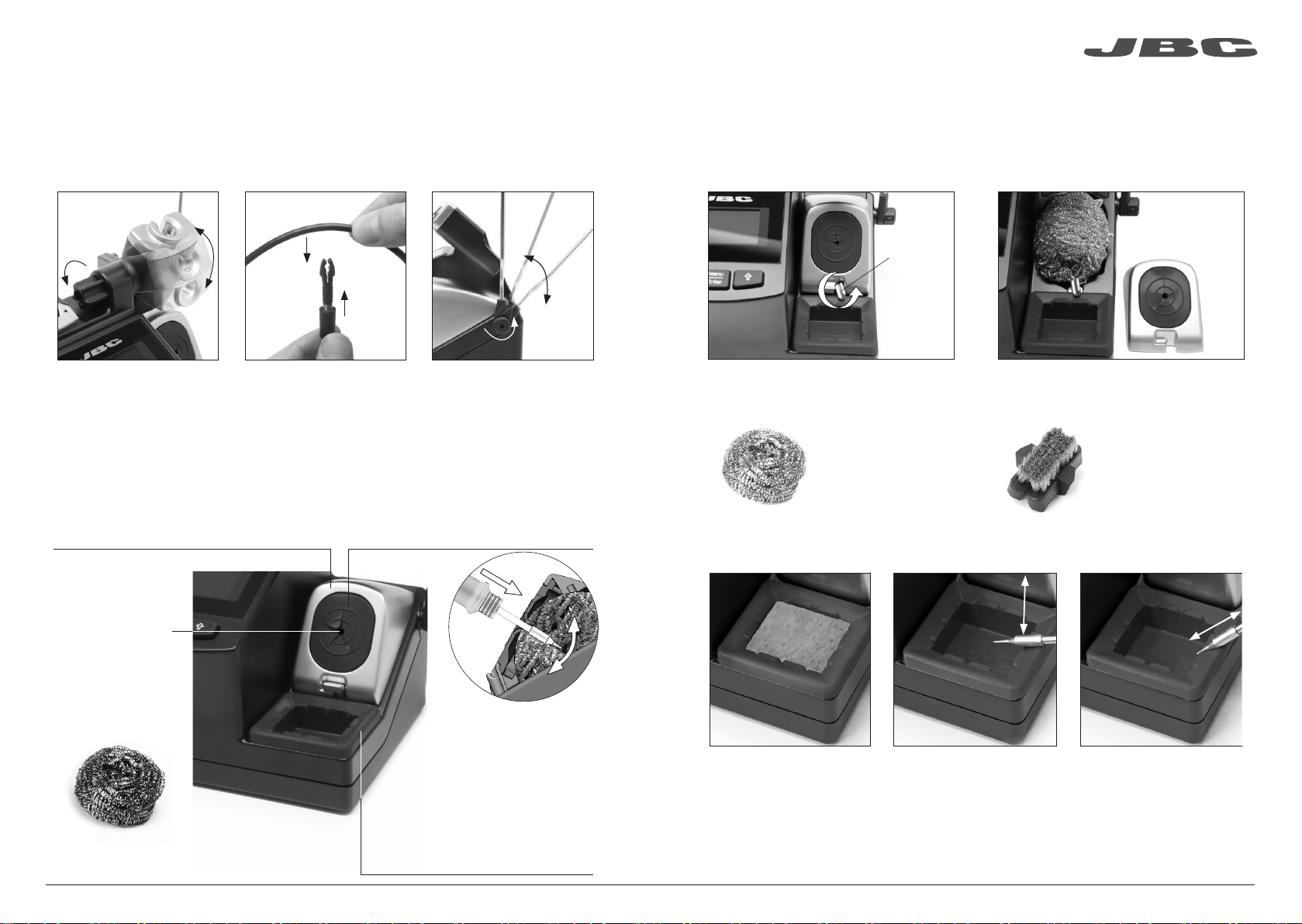

Adjustable stand Cable collector (Ref. CC3702)
Adjust the tool stand to suit
your work position.
Place the cable on the collector so that the working area is free
of cable.
Tip Cleaner
Brass Wool
Ref. CL6210
Very effective
cleaning method.
Leaves a small layer
of solder on the tip
preventing oxidation
between cleaning
and rewetting.
Select the option to suit your needs and improve the thermal transfer of the tip.
Splashguard
Ref. 0017576
It prevents splashing of solder particles
when using the brass wool.
Antisplash Membrane
Ref. 0017574
Prevents splashing to maintain the work area
clean.
Removing the splashguard:
1. Unlock the splashguard. 2. Remove it.
Lock
More cleaning options (not supplied):
Inox Wool
Ref. CL6205
Provides a superior
cleaning of the tip.
Metal Brush
Ref. CL6220
When used carefully, it
provides a more thorough
cleaning.
Wiper
Ref. CL0160
A temperature resistant receptacle
for removing excess solder by gently
tapping or wiping.
Sponge
Ref. S0354
The least harmful cleaning
method. Keep the sponge
damp with distilled water
when working to avoid tip
wear.
Tapping:
Tap gently to remove excess
solder.
Wiping:
Use the slots to remove
remaining particles.
Wiper
If the tip is very dirty,
JBC recommends first
cleaning it with the wiper
to remove excess solder.

Foam
www.jbctools.com
6 7
For precision use
Works with C210 Cartridge range
For greater demands
Important: Only work with C245 cartridges when used with a CD station.
For intensive soldering jobs requiring continued high thermal power. They feature good thermal
insulation and a screw which fixes the cartridge and prevents its rotation.
HD Purpose Handle HD Purpose Handle + 3m cable
Ref. T470-A Ref. T470-SA
Tri-lobed HD Handle
Ref. T470-ZA
For better handling of the tool.
Thermal Insulator HD Handle Thermal Insulator HD Handle + 3m cable
Ref. T470-FA Ref. T470-MA
Note: All models are supplied with a 1.5 m cable except those specified with 3 m.
For general use
Works with C245 Cartridge range

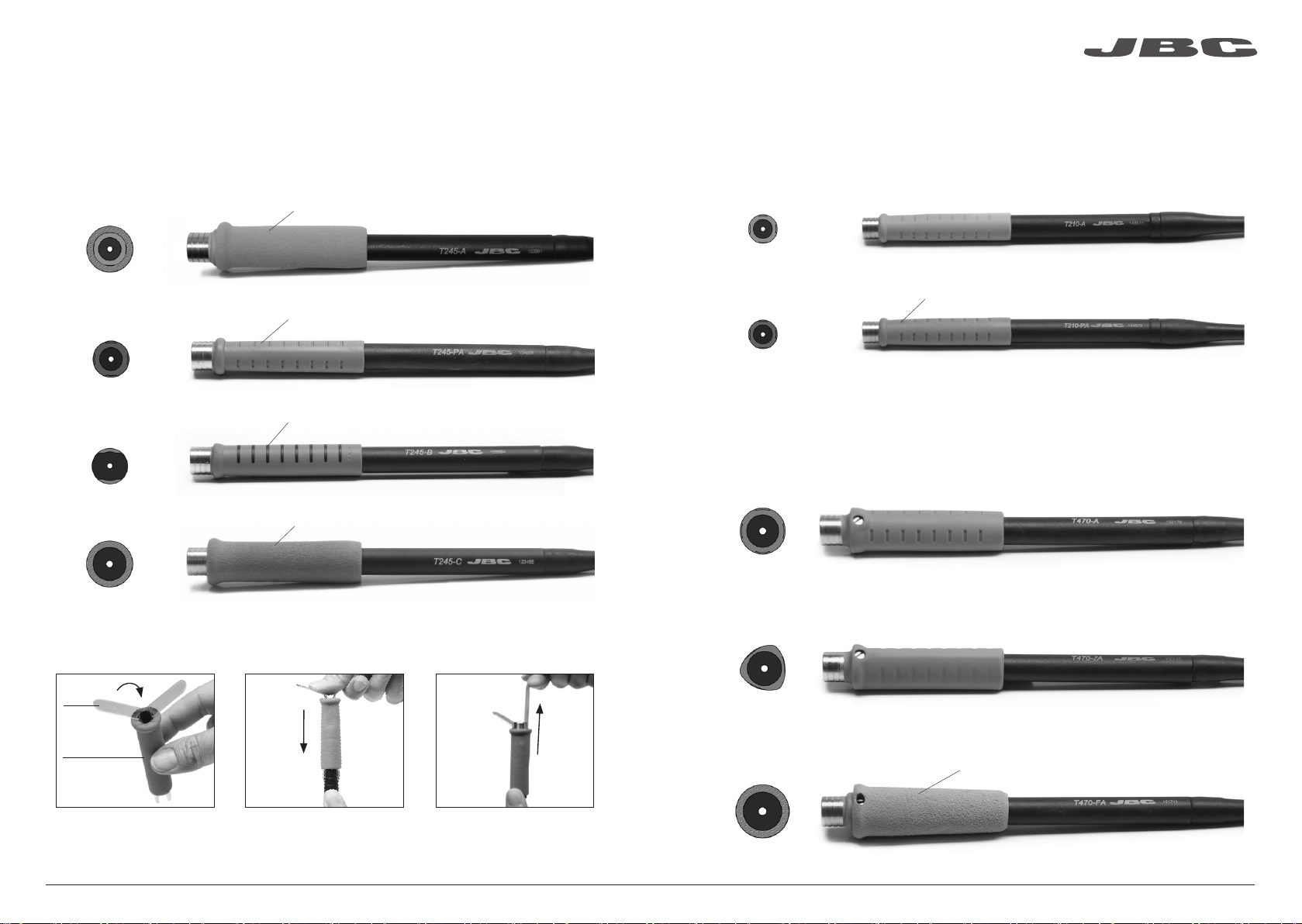

Compatible Handles
Soft foam (Ref. 0016057)
Non-slip soft touch
Blue grip to easily distinguish it from other handles
Put the slide-on tabs into the
new grip.
Push the grip with the tabs
onto the handle.
To remove the tabs, hold the
grip and pull. Use a pliers if
necessary.
tabs
new grip
General Purpose Handle
Ref. T245-A
Note: All models are supplied with a 1.5 m cable.
Easily replace the Grips for T245-A and T245-C using the slip-on tabs (Ref. 0016057 Supplied with
4 grips).
1. Inserting tabs 2. Inserting handle 3. Removing tabs
Blue Handle
Ref. T245-PA
Non-slip Handle
Ref. T245-B
Soft Thermal Insulator Handle
Ref. T245-C Soft foam (Ref. 0016057)
Precision Purpose Handle
Ref. T210-A
Blue Precision Handle
Ref. T210-PA Blue grip to easily distinguish it from other handles

ø 1
ø 1,5
ø 3,5
A
AB
www.jbctools.com
B
CA
8 9

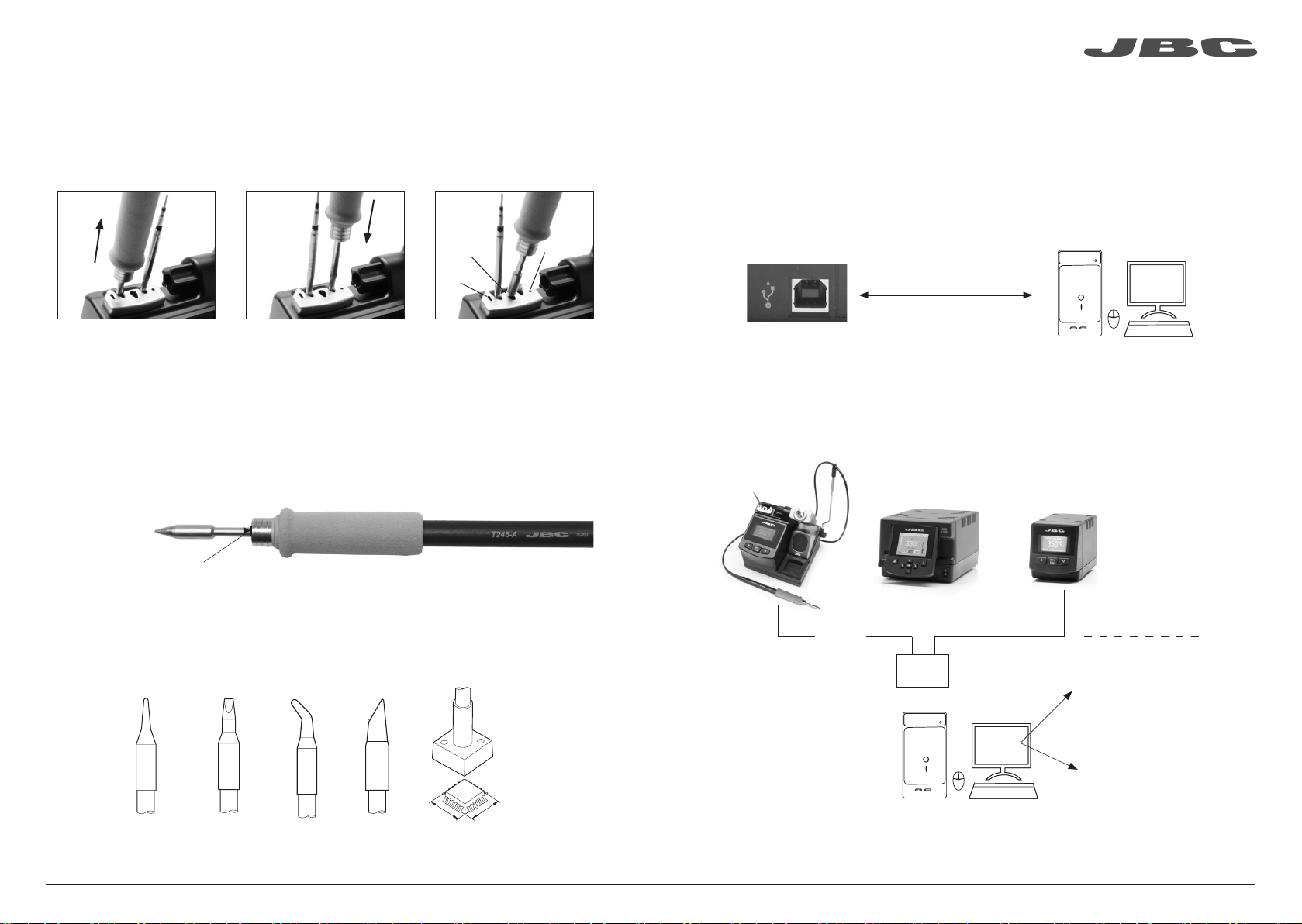

USB Connector
Download the latest software from our website to improve your soldering station.
JBC Updater
www.jbctools.com/software.html
Update the station software via USB connection:
Cable USB AB
JBC
Manager
JBC
Updater
JBC Manager
www.jbctools.com/manager.html
Manage and monitor as many stations as your PC can handle by using the JBC Manager. You can
export data to another PC.
Register Settings
Create graphs of the
soldering process in real
time with power and
temperature data.
Manager Settings
Change settings for a
group of JBC stations at
the same time.
any JBC
station
USB
Hub
Cable
USB AB
Quick Tip Changer
Round Chisel Round
bent
Bevel Special models
Compatible cartridges
The CD stations work with C245 cartridges and T245/T470 handpieces or C210 cartridges with
T210 handpieces. Find the model that best suits your soldering needs in www.jbctools.com
Save time and change cartridges safely without switching the station off.
1. Removing 2. Inserting 3. Fixing
Place the handpiece in the
extractor and pull to
remove the cartridge.
Place the handpiece on top
of the new cartridge and
press down slightly.
Use the holes for fixing the
cartridge* as follows:
A. For straight C210.
B. For curved C210.
C. For C245.
*Important
It is essential to insert the cartridges as far as the mark for a proper connection.
Mark

Main menu
4 Counters
5
Program version
Exit
1 Reset settings
2
Station settings
3 Tool settings
4 Hibernation hours 0
5 No tool hours 0
6 Sleep cycles 0
Tool 245
Back
Back
1 Fix one temp -----
2 Temp levels set OFF
3 Sleep delay 0 min
5 Help text OFF
6 Beep ON
7 Change PIN
1 Temp unit Celsius
2 Maximum temp 400
0
C
3 Minimum temp 200
0
C
4 Metronome ----
1 Plugged hours 0
2 Working hours 0
3 Sleep hours 0
Counters
Tool settings
Station settings
0
Selected temp. 350
o
C
Power 5%
Fixed temp. 350
o
C
Levels ºC 270 350 400
-10
4 Sleep temp 150
0
C
5 Hibernationdelay 10 min
6 Temp adjust + O
O
C
Tool 245
Back
Sleep temp 150
o
C
Sleep
Tool in the stand, no heat
Hibernation
0
c
Power 5%
350
Selected temp 350
o
C
00
cc
350 350
c
350
www.jbctools.com
10 11
Menu Screen
Original PIN: 0105
The work screen provides
useful information of tool
status in real time.
Work Screen
Control Process
Displays a specific fixed temp.
Shown when you have
selected temp. levels. The
values must be adjusted
according to the work needs.
“Temp. Adjust” parameter.
It provides a more precise
adjustment between the
selected temp and the
actual one.
Operation
The JBC Exclusive Heating System
This revolutionary technology is able to recover tip temperature extremely quickly.
This allows the user to work at a lower temperature.
As a result, tip life increases up to 5.
· Change temperature
(from 90 to 450ºC)
· Select temperature levels
· Fix one temperature
· Change Sleep temperature
· Set Sleep delay
(from 0 to 9 min or no Sleep)
· Change Hibernation delay
(from 0 to 35 min)
Long time in
the stand
1. Work
When the tool is lifted from the
stand the tip will heat up to the
selected temperature.
2. Sleep
When the tool is in the stand,
the temperature falls to the
preset sleep temperature.
3. Hibernation
After longer periods of
inactivity, the power is cut off
and the tool cools down to
room temperature.

www.jbctools.com
12 13
Tool Settings
Sleep delay
Set the time that the tool will
remain at the selected tempe-
rature when in the stand be-
fore entering sleep mode. The
tip temperature will then drop
to the Sleep temperature.
Sleep temperature
This is the set temperature the
tip reaches when returned to
the stand.
Fix one temperature
Fix a value within the
temperature range of the sta-
tion (90-450ºC/190-840ºF).
Temperature levels set
Similar to “Fix one temp”
parameter. In this case, the
user can set up to 3 values for
different power requirements.
The sleep temperatures
are set to achieve a ba-
lance between preventing
oxidation and reaching the
working temperature in a few
seconds.
Ideal for soldering more than
one component at a specific
temperature. The station will
reject any attempt to change
the temperature.
This allows a quick change
between 3 different tempe-
ratures. Set them according
to the allowed values for your
soldering applications.
Because our tools reach the
working temperature from the
deafult Sleep mode in only a
few seconds, this parameter
is preset to 0 min. Once the
tool is returned to the stand
the temperature will automati-
cally drop to the sleep tempe-
rature, extending tip life and
avoiding oxidation. Retinning
the tip before placing the tool
in the stand will protect the tip
and extend its life.
Recommendations
Parameter description Warnings
N/a
N/a
Setting these
parameters to higher
values will unnecessarily
accelerate oxidation
and shorten tip life
especially when working
with temperatures up to
450°C (840°F).
Parameters
Station Settings
Minimum temperature
Set the minimum
temperature to work with.
Min. temp. by default is
200ºC (392ºF). This is consi-
dered to be a proper starting
point for leaded applications.
Maximum temperature
Set the maximum
temperature to work with.
Max. temp by default is 400°C
(750°F). This is considered
high enough to work with
most lead-free applications.
Temperature unit
Celsius (ºC) or Fahrenheit (ºF)
Metronome
This activates a beep sound.
Frequencies vary from 1 to 50
seconds.
Help text
Activate this parameter to
receive info from the system.
Beep
Enable/disable the beep
sound of the keypad.
Change pin
Change the default security
PIN number (0105).
Recommendations
Parameter description
The PIN must be entered
every time a parameter is
changed.
Useful for setting a work rate
in repetitive jobs. The beep
lets you know the length of
time the tip must be in con-
tact with the soldering joint.
N/a
N/a
N/a
Warnings
The station temperature
range is 90-450ºC
(190-840ºF). Change the
temperature limits when
working with less common
applications such as low /
high melting point solde-
ring (HMP) or plastics (e. g.
riveting).
N/a
N/a
N/a
N/a
In most cases,
working with temperatures
over 400°C (750°F) can
damage the PCB and its
components. Even in short
time periods of tip contact
with the soldering joint, the
flux may not work properly
and could seriously reduce
tip life.
If the solder joint requires
more power (e.g. multila-
yered or high dissipation
boards), JBC strongly
recommends using other
aids like preheaters.
Be careful when using these parameters as they may reduce the tip life if not used properly. Please
follow the recommended guidelines:

www.jbctools.com
14 15

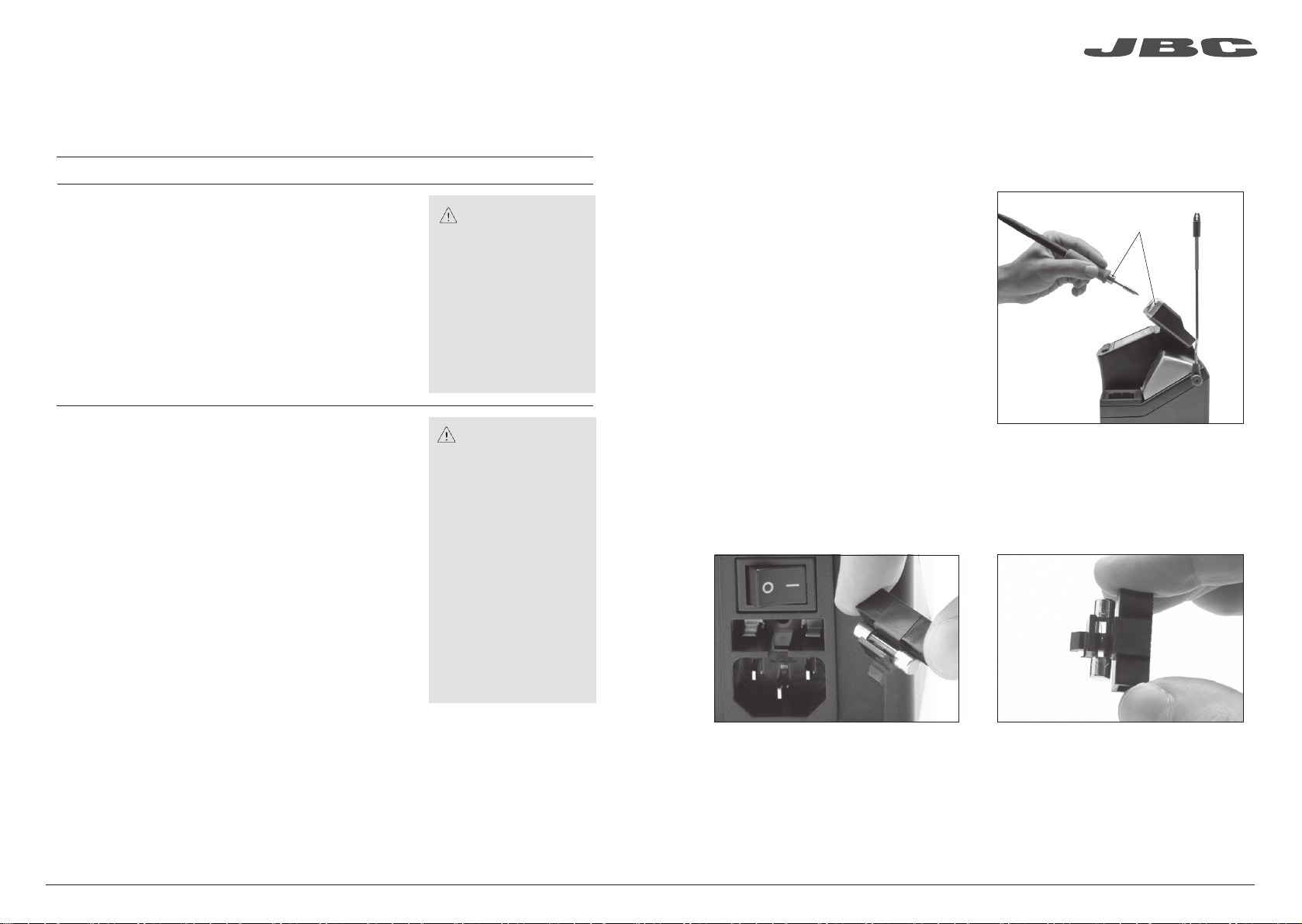

Before carrying out maintenance, always allow the equipment to cool.
- Clean the station screen with a glass cleaner
or a damp cloth. Clean
periodically
- Use a damp cloth to clean the casing and
the tool. Alcohol can only be used to clean
the metal parts.
- Periodically check that the metal parts of
the tool and stand are clean so that the
station can detect the tool status.
- Maintain tip surface clean and tinned prior
to storage in order to avoid tip oxidation.
Rusty and dirty surfaces reduce heat
transfer to the solder joint.
- Periodically check all cables and tubes.
Maintenance

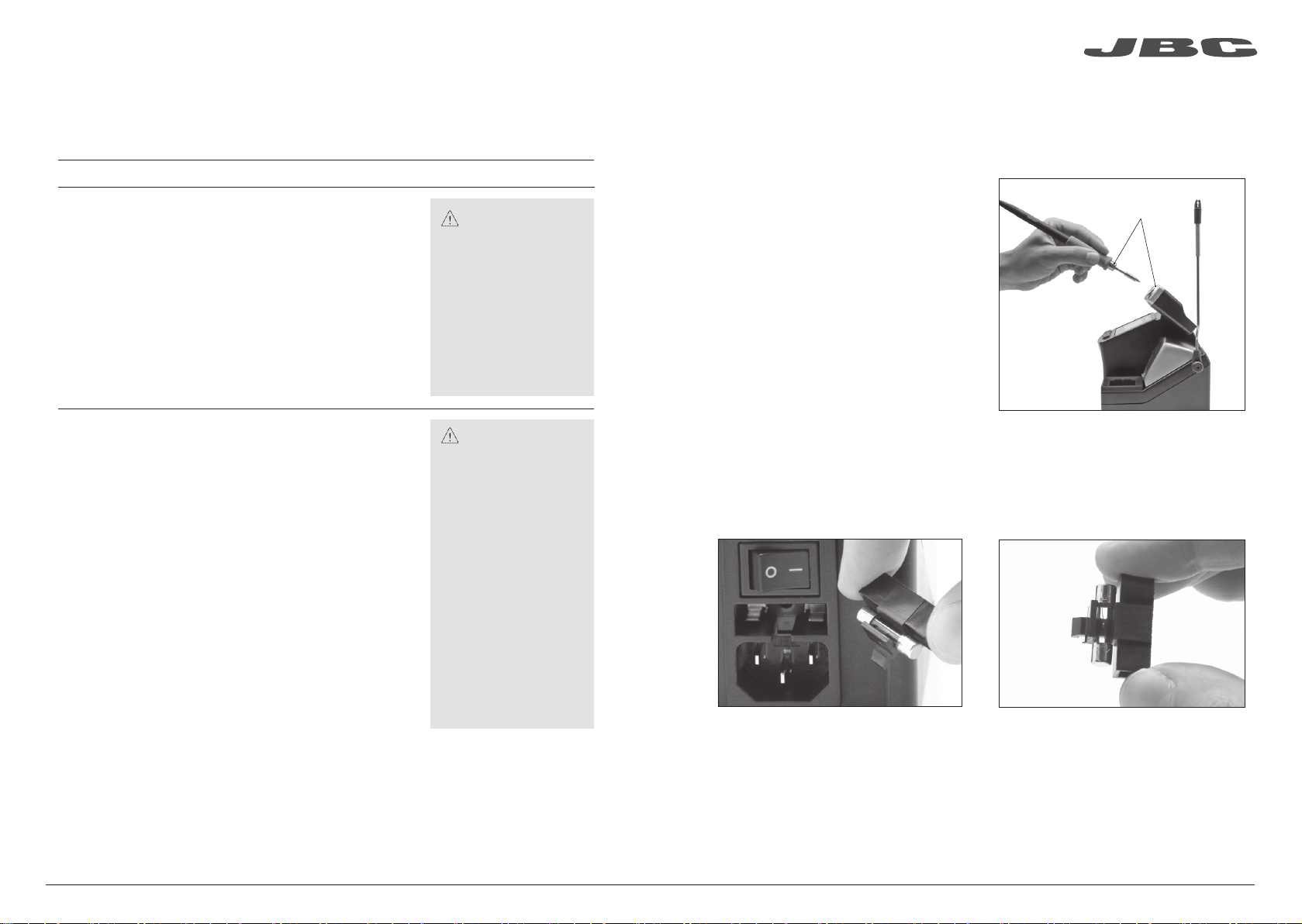

1. Pull off the fuse holder and remove the
fuse. If necessary use a tool to lever it off.
2. Press the new fuse into the fuse holder
and replace it in the station.
- Replace a blown fuse as follows:
- Replace any defective or damaged pieces. Use original JBC spare parts only.
- Repairs should only be performed by a JBC authorized technical service.
Hibernation Delay
Set the time the tool will
remain at Sleep temperature
before entering the Hiber-
nation mode. At this time,
the power supply is cut off
and the tip remains at room
temperature.
Temp Adjustment
It provides a more precise
adjustment between the
selected temperature and the
actual one.
This function completely
protects the tip from oxida-
tion during long periods of
inactivity while the tool is in
the stand.
Retinning the tip before pla-
cing the tool in the stand also
helps prevent oxidation and
extends the life of the tip.
Set values within ±50°C
(± 90°F) to achieve zero error.
JBC strongly recommends
the use of TID-A or TIA-A
Thermometers to obtain
precise readings.
Tool Settings
RecommendationsParameter description Warnings
Increasing the default
value will accelerate oxi-
dation and shorten the tip
life.
When the user chan-
ges the cartridge type, the
parameter should be reset to
0°C/F or to the value needed
for this cartridge. E.g. If a
correction of +20°C (+36°F)
is set for the C245966 (thick
type) and then the user
changes the cartridge for a
C245030 (which is thinner)
without resetting, they would
be working at a temperature
of +20°C (+36°F) lower for
the C245030 which does
not need any temperature
adjustment.

www.jbctools.com
16 17
Specifications
CD-1BE 120V 50/60Hz. Input fuse: 2A. Output: 23,5V. Control Unit model: CD-1E
CD-2BE 230V 50/60Hz. Input fuse: 1A. Output: 23,5V. Control Unit model: CD-2E
CD-9BE 100V 50/60Hz. Input fuse: 2A. Output: 23,5V. Control Unit model: CD-9E
- Weight: 2.6 Kg (5.7 lb)
- Dimensions: 150 x 175 x 145 mm
- Output Peak Power CD-BE: 130W
- Temperature Range: 90-450°C (190°-840°F) (±5%)
- Idle Temp. Stability (still air): ±1.5 ºC / ±3 ºF
- Tip to ground resistance: <2 ohms
- Tip to ground voltage: <2mV RMS
- Ambient operating temp: 10-40 ºC / 50-104 ºF
- USB connector station-PC
Complies with CE standards
ESD protected housing “skin effect”
It is imperative to follow safety guidelines to prevent electric
shock, injury, fire or explosion.
- Do not use the units for any purpose other than soldering or rework. Incorrect use may cause fire.
- The power cord must be plugged into approved bases. Be sure that it is properly grounded
before use. When unplugging it, hold the plug, not the wire.
- Do not work on electrically live parts.
- The tool should be placed in the stand when not in use in order to activate the sleep mode.
The soldering tip, the metal part of the tool and the stand may still be hot even when the station is
turned off. Handle with care, including when adjusting the stand position.
- Do not leave the appliance unattended when it is on.
- Do not cover the ventilation grills. Heat can cause inflamable products to ignite.
- Use a “non residue” classified flux and avoid contact with skin or eyes to prevent irritation.
- Be careful with the fumes produced when soldering.
- Keep your workplace clean and tidy. Wear appropriate protection glasses and gloves when
working to avoid personal harm.
- Utmost care must be taken with liquid tin waste which can cause burns.
- This appliance can be used by children over the age of eight and also persons with reduced
physical, sensory or mental capabilities or lack of experience provided that they have been given
adequate supervision or instruction concerning use of the appliance and understand the hazards
involved. Children must not play with the appliance.
- Maintenance must not be carried out by children unless supervised.
Safety

www.jbctools.com
18 19
Estación soldadora
Compact
Ref. CD-BE

www.jbctools.com
20 21
Compact Soldering Station
Ref. CD-BE
ww w.j bctools.c om
Entrada de Red
Interruptor de red
Fusible
Conexión Equipotencial
Conector USB-B
Características
General Purpose Handle
Mango para aplicaciones generales
Ref. T245-A
Power Cord
Cable de Red ......................................... 1 unidad
Ref. 0009417 (100V/120V)
0009401 (230V)
Composición
Los siguientes artículos deben estar incluidos:
CD Control Unit
Unidad de Control CD ........................ 1 unidad
Ref. CD-1E (120V)
CD-2E (230V)
CD-9E (100V)
Brass Wool
Lana de latón ........ 1 unidad
Ref. CL6210
Cartridges
Cartuchos .......................................... 2 unidades
Ref. C245903 (x1)
C245741 (x1)
Sponge
Esponja ................... 1 unidad
Ref. S0354
Manual .................... 1 unidad
Ref. 0017353
General Purpose Handle
Mango para aplicaciones generales ....... 1 ud
Ref. T245-A
Recogecable
Cambio rápido
de cartucho
Limpiador
de puntas
Pantalla de
control
Soporte Ajustable:
Gestión inteligente
del calor

www.jbctools.com
22 23
Soporte Ajustable Recogecable (Ref. CC3702)
Ajuste el soporte de la herra-
mienta para adaptarlo a su
posición de trabajo.
Coloque el cable en el recogedor para mantener ordenada su
área de trabajo.
Limpiador de puntas
Brass Wool
Lana de latón
Ref. CL6210
Método muy eficaz.
Deja una pequeña
capa de estaño
en la punta para
prevenir la oxidación
entre la limpieza y la
rehumectación.
Elija la opción que se ajuste mejor a sus necesidades y mejore la transferencia térmica de la punta.
Splashguard Protector anti-salpicaduras
Ref. 0017576
Protege la estación de las salpicaduras
cuando se utiliza
la lana de latón.
Antisplash Membrane
Membrana protectora
Ref. 0017574
Protege el área de trabajo de salpicaduras en
el momento de limpiar la punta.
Si necesita extraer el protector anti-salpicaduras, siga los siguientes pasos:
1. Gire el pomo. 2. Retire el protector anti-salpicaduras.
Pomo
Otras opciones de limpieza (no incluidas):
Inox Wool
Lana inoxidable
Ref. CL6205
Proporciona una
limpieza superior de la
punta.
Metal Brush
Cepillo de metal
Ref. CL6220
Si se usa con cuidado,
proporciona una limpieza
más profunda.
Wiper Limpiador
Ref. CL0160
Receptáculo resistente a la temperatura
que permite que se pueda eliminar el
exceso de soldadura golpeando
suavemente o limpiando.
Sponge Esponja
Ref. S0354
El método de limpieza menos
dañino. Mantenga la esponja
húmeda con agua destilada
cuando trabaje para evitar el
desgaste de la punta.
Golpeteo:
Sacuda ligeramente los
cartuchos para soltar el
exceso de estaño.
Limpieza:
Utilice las ranuras para
eliminar las partículas
adheridas a la punta.
Wiper Limpiador
Antes de utilizar la lana
se recomienda eliminar el
exceso de estaño acumulado
en la punta con el limpiador.

Espuma
Color azul para diferenciarlo rápidamente
de otros soldadores
Antideslizante y de tacto suave
Color azul para diferenciarlo rápidamente
de otros soldadores
Espuma suave (Ref. 0016057)
General Purpose Handle
Mango para aplicaciones generales
Ref. T245-A
Blue Handle · Mango azul
Ref. T245-PA
Non-slip Handle · Mango antideslizante
Ref. T245-B
Introduzca los aplicadores en
la nueva empuñadura.
Inserte el conjunto en el mango
y empuje hasta que quede bien
situado.
Para extraer los aplicadores
agarre la empuñadura y tire
hacia arriba (con unos alicates si
es necesario).
nueva
empuñadura
aplicador
Cambie fácilmente la empuñadura de los mangos T245-A y T245-C usando los aplicadores
(Ref. 0016057 Se incluyen 4 unidades).
1. Inserte los aplicadores 2. Inserte el mango 3. Quite los aplicadores
Nota: Todos los modelos se suministran con un cable de 1,5 m.
Soft Thermal Insulator Handle · Mango suave con aislamiento térmico
Ref. T245-C
www.jbctools.com
24 25
Espuma suave (Ref. 0016057)
Para uso de precisión
Funciona con la gama de cartuchos C210
Para mayores exigencias
Importante: En una estación CD sólo funcionan si se utilizan con cartuchos C245.
Indicados en trabajos de soldadura intensivos que requieran una alta potencia térmica
continuada. Presentan un diámetro más grande e incorporan un tornillo para fijar el cartucho.
Nota: Todos los modelos se suministran con un cable de 1,5 m excepto aquellos indicados con 3 m.
Precision Purpose Handle · Mango para aplicaciones de precisión
Ref. T210-A
Blue Precision Handle · Mango azul de precisión
Ref. T210-PA
HD Purpose Handle HD Purpose Handle + 3m cable
Mango HD Mango HD con cable de 3m
Ref. T470-A Ref. T470-SA
Tri-lobed HD Handle · Mango HD trilobular
Ref. T470-ZA
Para un mejor control manual de la herramienta.
Thermal Insulator HD Handle Thermal Insulator HD Handle + 3m cable
Mango HD con aislamiento térmico Mango HD con aislamiento térmico con cable de 3m
Ref. T470-FA Ref. T470-MA
Para uso general
Funciona con la gama de cartuchos C245
Mangos compatibles

ø 1
ø 1,5
ø 3,5
A
AB
www.jbctools.com
B
CA
26 27
Cable
USB AB
Conector USB
Descargue los últimos softwares y actualizaciones en nuestra web para mejorar su estación.
www.jbctools.com/software.html
Actualice el programa (software) a través de la conexión USB:
Cable USB AB
JBC Manager · Gestor JBC
JBC Updater · Actualizador JBC
Register Settings
Configuración de registro
Obtenga gráficos del proceso
de soldadura con datos de
temperatura y potencia en
tiempo real.
Manager Settings
Configuración del gestor
Edite parámetros o gestione
un grupo de estaciones JBC
al mismo tiempo.
cualquier
estación JBC
USB
Hub
www.jbctools.com/manager.html
Gestione y monitorice tantas estaciones como su ordenador permita utilizando el JBC Manager
(Gestor JBC). Puede exportar los datos a otros PCs.
JBC
Manager
JBC
Updater
Cambio rápido de cartuchos
Redondo Cincel Redondo
curvado
Bisel Modelos especiales
Cartuchos compatibles
Las estaciones CD funcionan con cartuchos C245 y mangos T245/T470 o con cartuchos C210 y
mangos T210. Encuentre el modelo que mejor se adapte a sus necesidades en www.jbctools.com
Ahorre tiempo y cambie cartuchos con seguridad sin desconectar la estación.
*Importante
Es imprescindible insertar los cartuchos hasta la marca para una conexión correcta.
1. Retirar 2. Insertar 3. Fijar
Coloque el lápiz soldador
en las ranuras del extrac-
tor y tire hacia arriba para
retirar el cartucho.
Coloque el lápiz soldador
en la parte superior del
nuevo cartucho y empuje
hacia abajo ligeramente.
Utilice los agujeros fijadores
para ajustar el cartucho*:
A. Para los rectos C210.
B. Para los curvados C210.
C. Para cartuchos C245.
Marca

Main menu
4 Counters
5
Program version
0
Selected temp. 350
o
C
Power 5%
Fixed temp. 350
o
C
Levels ºC 270 350 400
Exit
1 Reset settings
2
Station settings
3 Tool settings
4 Hibernation hours 0
5 No tool hours 0
6 Sleep cycles 0
4 Sleep temp 150
0
C
5 Hibernationdelay 10 min
6 Temp adjust + O
O
C
Tool 245
Tool 245
BackBack
1 Fix one temp -----
2 Temp levels set OFF
3 Sleep delay 0 min
1 Plugged hours 0
2 Working hours 0
3 Sleep hours 0
Counters
Tool settings
-10
Back
5 Help text OFF
6 Beep ON
7 Change PIN
1 Temp unit Celsius
2 Maximum temp 400
0
C
3 Minimum temp 200
0
C
4 Metronome ----
Station settings
-10
Sleep temp 150
o
C
Sleep
Tool in the stand, no heat
Hibernation
0
Power 5%
Selected temp 350
o
C
00
cc
350 350
c
350
c
350
www.jbctools.com
28 29
Pantalla de menú
PIN original: 0105
Proporciona información
útil del estado de la
herramienta en tiempo real.
Se muestra cuando se fija una
temperatura específica.
Se muestra cuando se activan
los niveles de temperatura.
Los valores se deben ajustar
según necesidad.
Se muestra cuando se utiliza
“Temp. Adjust”, un ajuste más
preciso entre la temperatura
seleccionada y la real.
Pantalla de trabajo
Control del proceso
3. Hibernación
Tras largos períodos de
inactividad, se corta el
suministro de energía y
la punta se enfría hasta
temperatura ambiente.
Funcionamiento
El Exclusivo Sistema Calefactor de JBC
Esta tecnología revolucionaria es capaz de recuperar la temperatura extremadamente rápido.
Esto permite al usurio trabajar con temperaturas más bajas.
Y como resultado, la vida de la punta puede incrementarse hasta 5 veces.
1. Trabajo
Cuando se levanta la
herramienta del soporte, la
punta se calentará hasta la
temperatura seleccionada.
2. Sleep
Cuando la herramienta está
en el soporte, la temperatura
se reduce a la temperatura de
Sleep predefinida.
· Cambie la temperatura
(de 90 a 450ºC)
· Seleccione niveles de
temperatura
· Fije una temperatura
· Cambie la temp. de Sleep
· Retrase el tiempo de
entrada al modo Sleep
(de 0 a 9 min o no Sleep)
· Retrase el tiempo de
entrada al modo Hibernación
(de 0 a 35 min)
Largos
períodos en
el soporte

www.jbctools.com
30 31
Configuración de la Herramienta (Tool Settings)
Retraso de Sleep
Configure el tiempo que la
herramienta permanecerá a la
temperatura seleccionada en
el soporte antes de entrar en
el modo Sleep.
Tras agotarse el tiempo, la
temperatura de la punta cae-
rá hasta el valor de Sleep.
Temperatura de Sleep
Es la temperatura que la
herramienta tendrá cuando
descanse en el soporte.
Fijar una temperatura
Fije un valor dentro del rango
de temperatura de la estación
90-450ºC (190-840ºF).
Niveles de temperatura
Similar al parámetro “Fijar una
temperatura”. En este caso se
pueden configurar 3 valores
de temperatura.
Las temperaturas de Sleep
están preconfiguradas para
conseguir un compromiso en-
tre la prevención de oxidación
y la disposición para alcanzar
la temperatura de trabajo en
pocos segundos.
Ideal para trabajos en los que
se deben soldar más de un
componente a una tempera-
tura específica. La estación
queda protegida por PIN y
deniega cualquier intento de
cambio de temperatura.
Permite conmutar entre dife-
rentes unidades de tempera-
tura definidas por el usuario.
Puede configurar hasta 3
temperaturas en función de
cada aplicación.
Dado que nuestras herra-
mientas pueden alcanzar la
temperatura de trabajo desde
la temperatura de Sleep en
pocos segundos, este pará-
metro viene preconfigurado a
0 min. Una vez la herramienta
se coloque en el soporte, la
temperatura de la punta cae
automáticamente al valor de
Sleep, hecho que alarga su
vida útil y reduce la oxidación.
Restañar la punta antes de
colocar la herramienta en el
soporte también ayudará a
proteger su recubrimiento y
garantizar su larga duración.
RecomendacionesDescripción del parámetro Advertencias
N/a
N/a
Configurar este
parámetro con valores
más altos acelerará
innecesariamente la
oxidación y acortará la
vida de la punta,
especialmente cuando se
trabaje con temperaturas
de hasta 450°C (840°F).
Parámetros
Configuración de la estación (Station Settings)
Temperatura mínima
Seleccione la temperatura
mínima de trabajo.
Configurado por defecto a
200ºC ya que se considera
un valor adecuado para em-
pezar a soldar con la mayoría
de aplicaciones con plomo.
Temperatura máxima
Seleccione la temperatura
máxima de trabajo.
Configurado por defecto
a 400°C (750°F) ya que se
considera un valor suficiente
para trabajar con la mayoría
de aplicaciones sin plomo.
Unidad de temperatura
Celsius (ºC) o Fahrenheit (ºF)
Metrónomo
Permite activar un sonido
beep para repetirlo entre
1 y 50 segundos.
Texto de ayuda
Actívelo para recibir informa-
ción de la estación.
Beep
Active el sonido del teclado.
Cambie el PIN
Permite modificar el código
PIN de seguridad (0105).
Recomendaciones
Descripción del parámetro
La estación requiere entrar el
PIN cada vez que el usuario
entra en el menú para modifi-
car cualquier parámetro.
Ideal para trabajos repetitivos
ya que marca el ritmo de
trabajo a seguir. El sonido es-
tablece el tiempo de contacto
de la punta con la soldadura.
N/a
N/a
N/a
Advertencias
El rango de temperatura de
la estación es 90-450ºC
(190-840ºF). Modifique los
límites de temperatura cuan-
do trabaje con aplicaciones
menos comunes como son
las soldaduras con bajos /
altos puntos de fusión o los
plásticos (p. ej. riveting).
N/a
N/a
N/a
N/a
En general, trabajar
con temperaturas por
encima de 400°C (750°F)
puede dañar el PCB y los
componentes. Incluso en
tiempos cortos de con-
tacto de la punta con la
soldadura, el flux podría no
funcionar correctamente y
reducir la vida de la punta.
En este caso la soldadura
requiere más potencia (p.
ej. PCBs multicapa o de
gran disipación). JBC re-
comienda utilizar la ayuda
del precalentador.
Tenga en cuenta que un uso indebido de los parámetros puede reducir la vida de la punta. Por
favor, siga las siguientes indicaciones:

www.jbctools.com
32 33
Mantenimiento
- Compruebe periódicamente que las partes
metálicas de la herramienta y el soporte
están limpias así la estación puede
detectar el estado de la herramienta y
activar los modos Sleep o Hibernation.
- Mantenga limpia y estañada la superfície
de la punta para evitar la oxidación. Las
superfícies sucias reducen la transferencia
térmica a la soldadura.
- Revise la conexión de cables y/o tubos.
Limpie
periódicamente
Antes de almacenar o de su mantenimiento, desconecte el equipo y déjelo enfriar.
- Use un paño húmedo para limpiar la pantalla
del equipo, la carcasa y la herramienta.
Solamente utilice alcohol para las
partes metálicas.
1. Retire el fusible tirando de la tapa negra.
Si fuera necesario, utilice una palanca.
2. Coloque el nuevo fusible en su sitio
presionando ligeramente.
- Cambie el fusible fundido de acuerdo a las siguientes instrucciones:
- Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC.
- Cualquier reparación sólo podrá ser realizado por un servicio técnico oficial JBC.
Retraso de Hibernación
Configure el tiempo que la
herramienta permanecerá
en temperatura de Sleep
antes de entrar al modo de
Hibernación. Configurado por
defecto a 10 min.
Tras agotarse el tiempo, la
estación cortará el suminis-
tro de energía y la punta se
enfriará hasta temperatura
ambiente.
Ajuste de temperatura
Permite un ajuste más
preciso entre la temperatura
seleccionada en la estación
y la temperatura real en la
punta.
Esta función protege com-
pletamente la punta de la
oxidación durante largos
periodos de inactividad. Es
decir mientras la herramienta
permanezca en el soporte.
Restañar la punta antes de
colocar la herramienta en el
soporte también ayudará a
proteger su recubrimiento y
garantizar su larga duración.
El usuario puede ajustar valo-
res dentro del intervalo ±50°C
(±90°F) hasta conseguir error
cero. JBC recomienda usar
los termómetros TID-A o
TIA-A para obtener lecturas
más fiables.
Configuración de la Herramienta (Tool Settings)
RecomendacionesDescripción del parámetro Advertencias
Configurar este
parámetro con valores
más altos que el valor de
fábrica acelerará
innecesariamente la
oxidación y acortará la
vida de la punta.
Cuando se cambie de
modelo de cartucho, se
debe resetear este pará-
metro a 0°C/F o ajustarlo
al cartucho a utilizar.
P. ej. Si se establece una
corrección de +20°C
(+36°F) para el modelo
C245966 (grueso) y el
usuario cambia el cartu-
cho por un C245030 (más
fino) sin resetear, el usuario
estaría trabajando a 20°C
(+36°F) de temperatura
más baja cuando el mo-
delo C245030 no necesita
ningún ajuste de tempe-
ratura.

www.jbctools.com
34 35
Especificaciones
CD-1BE 120V 50/60Hz. Fusible de entrada: 2A. Salida: 23,5V. Unidad de Control: CD-1E
CD-2BE 230V 50/60Hz. Fusible de entrada: 1A. Salida: 23,5V. Unidad de Control: CD-2E
CD-9BE 100V 50/60Hz. Fusible de entrada: 2A. Salida: 23,5V. Unidad de Control: CD-9E
- Peso: 2.6 Kg (5.7 lb)
- Dimensiones: 150 x 175 x 145 mm
- Potencia máxima CD-BE: 130W
- Rango de temperatura: 90-450 °C (190-840 °F) (±5%)
- Estabilidad de temperatura en reposo: ±1.5 ºC (±3 ºF)
- Resistencia punta a tierra: <2 ohms
- Tensión en punta: <2mV RMS
- Temperatura ambiente de trabajo: 10-40 ºC / 50-104 ºF
- Conector USB estación-PC
Cumple con las normativas CE.
Seguridad ESD
Seguridad
- No utilice el equipo para otros fines que no sea la soldadura o reparación. El uso incorrecto
puede causar fuego.
- El cable de red debe enchufarse en bases homologadas. Asegúrese de que está conectado a
tierra correctamente antes de su uso. Al desenchufarlo, tire del conector, no del cable.
- No trabaje con tensión.
- La herramienta debe permanecer en el soporte cuando no está en uso con el fin de activar el modo
de Sleep. El cartucho, la parte metálica de la herramienta y el soporte puede estar caliente incluso
cuando la estación está apagada. Manipule con cuidado, incluso cuando ajuste la posición del
soporte.
- No deje el aparato desatendido cuando esté en funcionamiento.
- No cubra las rejillas de ventilación. El calor puede causar que los productos inflamables se enciendan.
- Utilice un flux clasificado como “non residue” y evite el contacto con la piel y los ojos para evitar
que se irriten.
- Tenga cuidado con el humo producido al trabajar.
- Mantenga su lugar de trabajo limpio y ordenado. Use gafas y guantes de protección adecuados.
Así evitará cualquier daño.
- Tenga cuidado con los restos de estaño líquido. En contacto con la piel, puede causar quemaduras.
- Este aparato puede ser utilizado por personas a partir de 8 años y también por aquellas
personas con movilidad reducida o capacidades físicas, sensoriales o mentales limitadas o
con falta de experiencia y conocimientos siempre y cuando reciban supervisión o instrucciones
relativas al uso del aparato de una manera segura y entiendan los riesgos que implica. Los niños
no deben jugar con el aparato.
- Los niños no deberán realizar tareas de mantenimiento sin supervisión.
Es necesario cumplir estas normas de seguridad para prevenir cualquier
choque eléctrico, heridas, fuego o explosiones.

www.jbctools.com
36 37
Lötstation Kompakt
Ref. CD-BE

www.jbctools.com
38 39
Handbuch .............. 1 Einheit
Ref. 0017353
Compact Soldering Station
Ref. CD-BE
ww w.j bctools.c om
Netzsteckdose
Hauptschalter
Sicherung
Potenzialausgleichsbuchse
USB-B-Anschluss
Merkmale
Power Cord
Netzkabel................................................ 1 Einheit
Ref. 0009417 (100V/120V)
0009401 (230V)
Packliste
Die folgenden Artikel sollten enthalten sein:
CD Control Unit
CD Steuereinheit ................................. 1 Einheit
Ref. CD-1E (120V)
CD-2E (230V)
CD-9E (100V)
Brass Wool
Messingwolle ......... 1 Einheit
Ref. CL6210
Cartridges
Kartuschen ....................................... 2 Einheiten
Ref. C245903 (x1)
C245741 (x1)
Sponge
Schwamm .............. 1 Einheit
Ref. S0354
General Purpose Handle
Universal-Handstück ........................... 1 Einheit
Ref. T245-A
General Purpose Handle
Universal-Handstück
Ref. T245-A
Kabelausleger
Spitzen-
Schnellwechsler
Spitzenreinigungssystem
Prozess-
Steuerung
Verstellbare Ablage:
Intelligentes
Heizmanagement
