jbc HDE-1B User manual

HDE-B Robot station
Ref. HDRE-B
English 2
Page
Deutsch 21
Español 11
中文 31
www.jbctools.com

Packing List
The following items should be included:
Heavy Duty Control Unit ......................... 1 unit
Ref. HDE-1B (120V)
HDE-2B (230V)
HDE-9B (100V)
HD Purpose Handle
with 3m cable ............................................ 1 unit
Ref. T470-SA
HDE-B Robot station
Ref. HDRE-B
Manual ............................ 1 unit
Ref. 0016282
Power cord .................... 1 unit
Ref. 0010569 (230V)
0013671 (100/120V)
Converter ....................... 1 unit
Ref. CHB-A
2
www.jbcto o ls.c o m

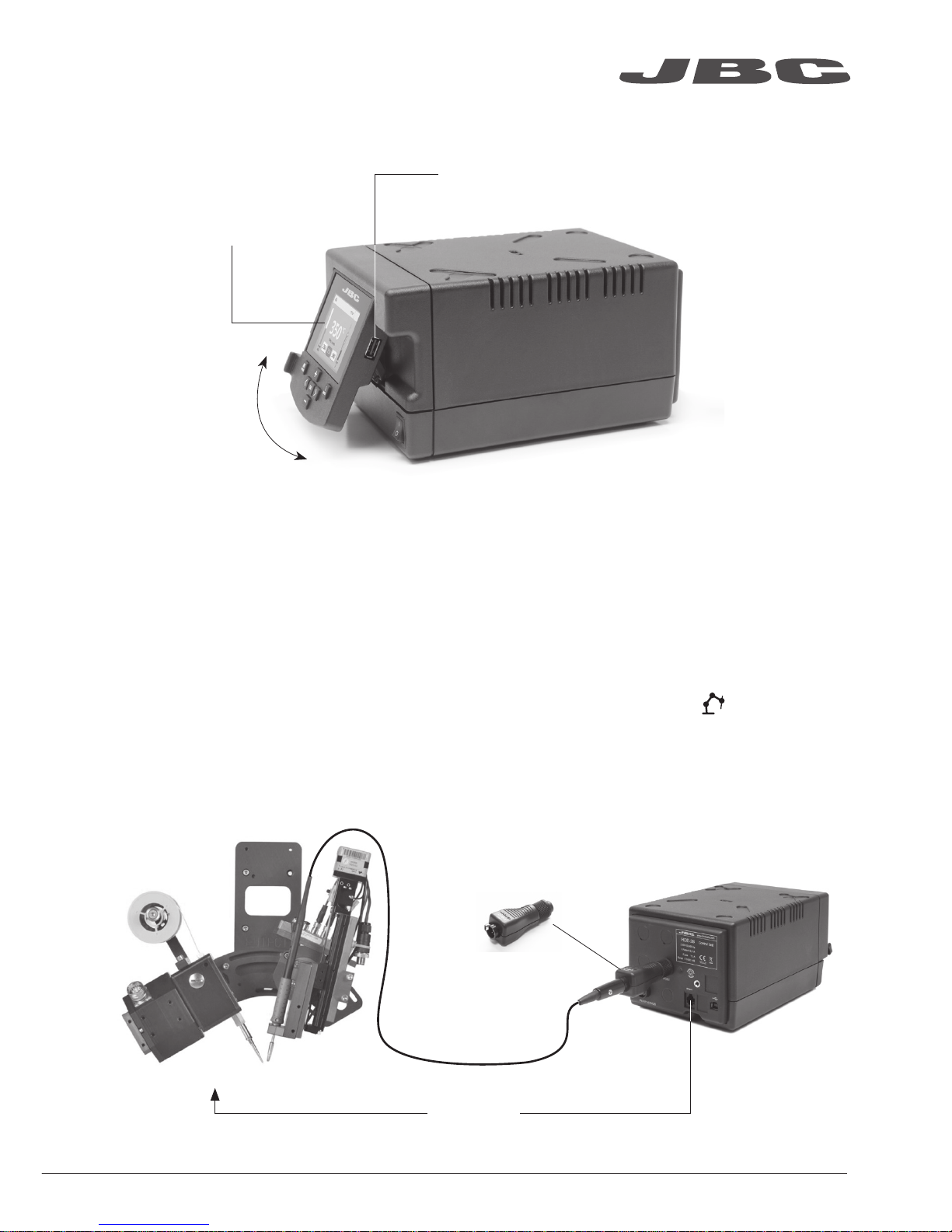

Manage and monitor the station using a Robotic system.
1. Connect the tool to the station port by means of the CHB-A Converter.
2. Connect your Robot system to the Robot connector (RJ12) of the station.
DB9-RJ12 Adapter available only if necessary (Ref: 0013772).
3. Enable the Robot option in the station settings and the notification will be displayed
4. Set your Robot’s commands according to the Robot Communication Protocol,
available on the website www.jbctools.com/jbcsoftware-menu-115.html.
Working with Robots
Features
USB-A
connector
Tilt the display for
easy reading
2.8” Color TFT screen
Control UnitRobot Converter
Ref. CHB-A
RS-232
connection
www.jbctools.com
3

380ºC
Port
1
Power
45%
Temp. Levels
T470
250 380 400
17:14
USB flash drive is connected.
Station is controlled by a PC.
Station is controlled by a robot.
Station software update.
Press INFO to start the process.
Warning.
Press INFO for failure description.
Error. Press INFO for failure description,
the type of error and how to proceed.
System notifications (Status Bar)Menu Options
Station
Information
Power
indicator
Tool
in use
Work Screen
Status bar
The HDE offers an intuitive user interface which provides quick access to station parameters.
Change
port
Displayed if
temperature
levels are
activated
Station Tools Counters
ResetGraphicsPeripherals
Press INFO for each parameter description.
4

Port 1 - T245
450
400
350
300
250
150
100
50
200
Power Temp
17:14
By pressing Graphics in the main MENU, temperature and power figures in real
time are displayed for each port. This helps you decide which tip to use to obtain
the best quality solder joints.
Process analysis
Export graphics
Insert a USB flash drive into the USB-A
connector to save your soldering process in
csv format.
Graphics
Temperature
Power (%)
See other
port graphic
www.jbctools.com
5

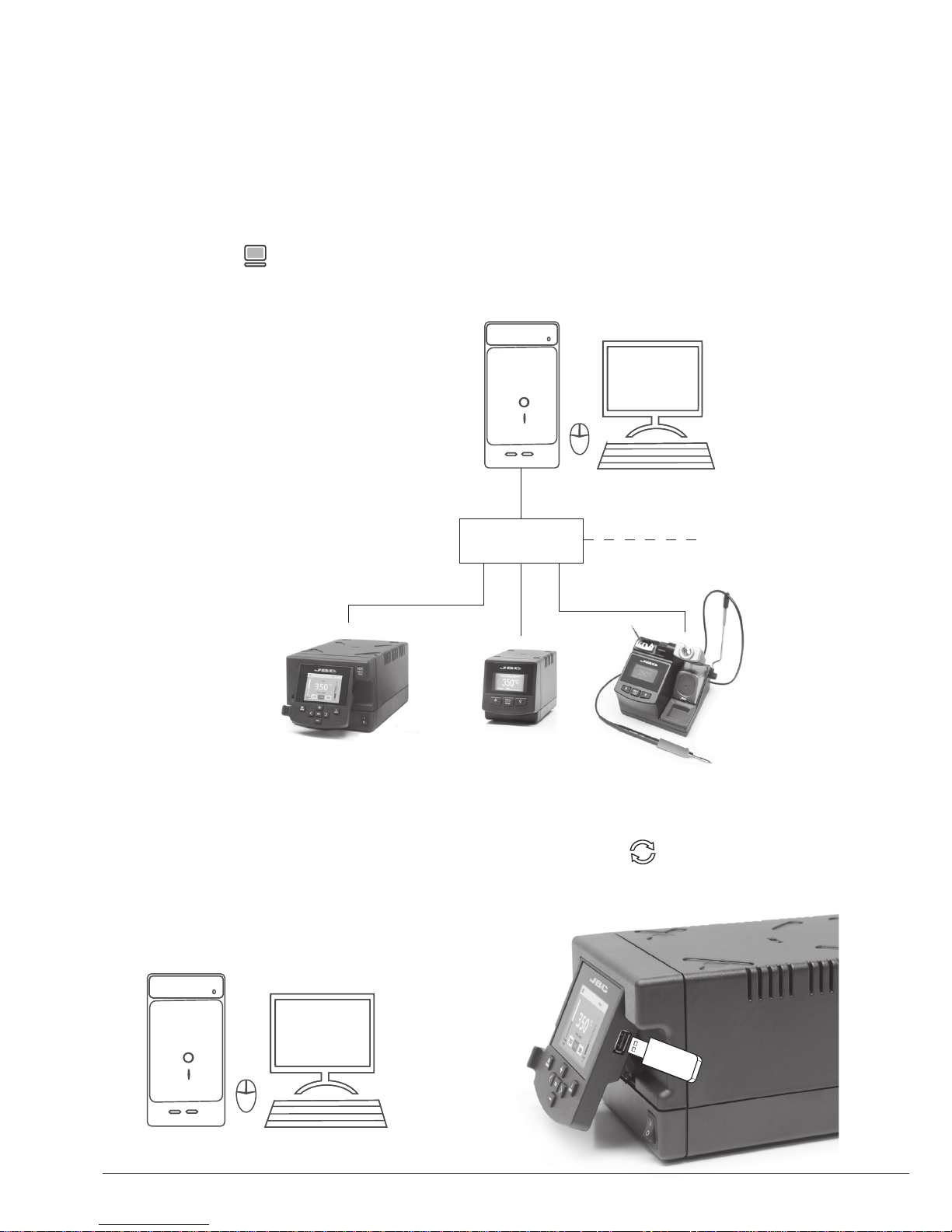

Soldering Net
Remotely manage and monitor as many stations as your Windows PC can handle.
any JBC station
JBC
Manager
software
USB Hub
Functions:
- Set all the station parameters from your PC.
- Organize groups of stations and set all their
parameters at the same time.
- Store specific configurations for later uses.
- Analyze the soldering graphics of the
stations on your PC and export them.
1. Download the JBC Manager software and the user manual from www.jbctools.com/manager.html
2. Connect the stations via USB-B connector and the PC will automatically detect them.
3. The notification will be displayed on the station.
Update the station software
1. Download the JBC Update File from
www.jbctools.com/software.html and save
it on a USB flash drive. Preferably one with no
other files.
JBC
Update File
2. Insert the USB flash drive to the station.
The icon is diplayed while updating.
6

Clean periodically
Maintenance
Before carrying out maintenance or storage, always allow the equipment to cool.
- Clean the station screen with a glass cleaner
or a damp cloth.

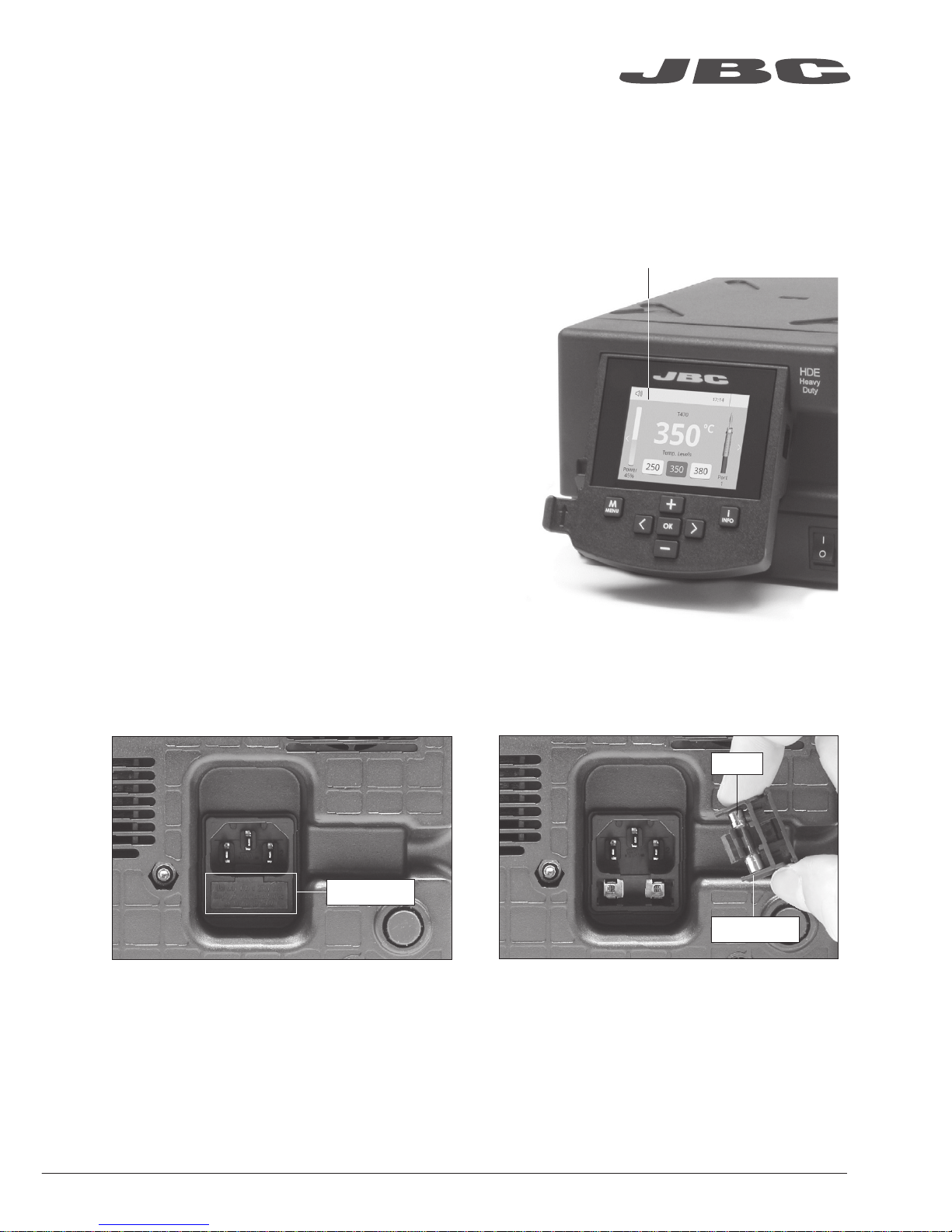

1. Pull off the fuse holder and remove the
fuse. If necessary use a tool to lever it off.
2. Press the new fuse into the fuse holder
and replace it in the station.
Fuse holder
Fuse holder
Fuse
- Replace any defective or damaged pieces. Use original JBC spare parts only.
- Repairs should only be performed by a JBC authorized technical service.
- Use a damp cloth to clean the casing and the
tool. Alcohol can only be used to clean the
metal parts.
- Periodically check that the metal parts of the
tool and stand are clean so that the station
can detect the tool status.
- Maintain tip surface clean and tinned prior to
storage in order to avoid tip oxidation. Rusty
and dirty surfaces reduce heat transfer to the
solder joint.
- Periodically check all cables and tubes.
- Replace a blown fuse as follows:
www.jbctools.com
7

It is imperative to follow safety guidelines to prevent electric
shock, injury, fire or explosion.
- Do not use the units for any purpose other than soldering or rework. Incorrect use may cause fire.
- The power cord must be plugged into approved bases. Be sure that it is properly grounded
before use. When unplugging it, hold the plug, not the wire.
- Do not work on electrically live parts.
- The soldering tip, the metal part of the tool and the stand may still be hot even when the station
is turned off.
- Do not leave the appliance unattended when it is on.
- Do not cover the ventilation grills. Heat can cause inflamable products to ignite.
- Use a “non residue” classified flux and avoid contact with skin or eyes to prevent irritation.
- Be careful with the fumes produced when soldering.
- Keep your workplace clean and tidy. Wear appropriate protection glasses and gloves when
working to avoid personal harm.
- Utmost care must be taken with liquid tin waste which can cause burns.
- This appliance can be used by children over the age of eight and also persons with reduced
physical, sensory or mental capabilities or lack of experience provided that they have been given
adequate supervision or instruction concerning use of the appliance and understand the hazards
involved. Children must not play with the appliance.
- Maintenance must not be carried out by children unless supervised.
Safety
8

HDRE-1B 120V 50/60Hz. Input fuse: 4A. Output: 47V. Control Unit model: HDE-1B
HDRE-2B 230V 50/60Hz. Input fuse: 2A. Output: 47V. Control Unit model: HDE-1B
HDRE-9B 100V 50/60Hz. Input fuse: 4A. Output: 47V. Control Unit model: HDE-1B
- Weight: 3.9 Kg (8.6 lb)
- Dimensions: 145 x 120 x 225 mm
- Output Peak Power: 250W
- Temperature Range: 90-500 ºC (190-932 ºF)
- Idle Temp. Stability (still air) ±1.5 ºC (±3 ºF)
- Tip to ground resistance: <2 ohms
- Tip to ground voltage: <2mV RMS
- Ambient Operating Temperature: 10-40 ºC (50-104 ºF)
- USB-A / USB-B / Peripherals connectors
- RJ12 connector for Robot
Complies with CE standards
ESD protected housing “skin effect”
Specifications
