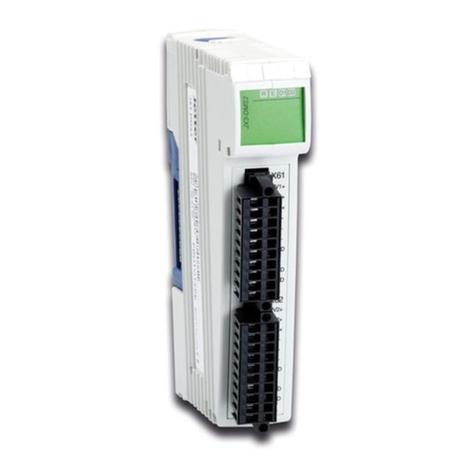

Jetter JX3-DMS2 User manual

JX3-DMS2
Dehnungsmessmodul
Jetter AG Kontakte:
Gräterstraße 2 E-Mail - Vertrieb: [email protected]
D-71642 Ludwigsburg E-Mail - Hotline: [email protected]
Germany Telefon - Hotline: [phone]
Installationsanleitung
Version 1.02
Artikel-Nr.: 60872977 / August 2009 / Printed in Germany
Lieferumfang
1 x 10000612 JX3-DMS2
2 x 60869252 10-poliger Stecker, Zugfederanschluss
1 x 60870410 Kodierstifte
10 x 60870411 Klemmenmarkierer
1 x 60872977 Installationsanleitung

Anschlussbeschreibung
Pin Signale resistiver Sensor 1
X61.UV1+ Spannungsversorgung+ für Sensor
(+5 V / 100 mA)
X61.US1+ nicht anschließen
X61.UD1+ Signal+ des Sensors
X61.UD1- Signal- des Sensors
X61.US1- nicht anschließen
X61.UV1- Spannungsversorgung- für Sensor
X61.SHLD Schirmanschluss
X61.0V Bezugspotenzial
X61.SHLD Schirmanschluss
X61.SHLD Schirmanschluss
Pin Signale resistiver Sensor 2
X62.UV2+ Spannungsversorgung+ für Sensor
(+5 V / 100 mA)
X62.US2+ nicht anschließen
X62.UD2+ Signal+ des Sensors
X62.UD2- Signal- des Sensors
X62.US2- nicht anschließen
X62.UV2- Spannungsversorgung- für Sensor
X62.SHLD Schirmanschluss
X62.0V Bezugspotenzial
X62.SHLD Schirmanschluss
RE D2
JX3-DMS2
X61
X62
DC5V
100mA
DC5V
100mA
X62.SHLD Schirmanschluss

Konfiguration
 Modul JX3-DMS2 ist nur direkt anschließbar an ein weiteres JX3-Modul.
 Die Spannungsversorgung des Moduls geschieht über einen Buskopf,
ein JX3-PS1 oder über einen JC-3xx.
Montage Schritt 1
Zur Montage bzw. Demontage müs-
sen alle JX3-Module der JX3-Station
spannungslos geschaltet sein.
Auf Hutschiene EN 50022 aufsetzen.
Montage Schritt 2
Auf Hutschiene EN 50022 aufrasten.
Montage Schritt 3
An JX3-Station heran schieben.

Beschreibung der LEDs
R leuchtet grün:
Alle Spannungsversorgungen
in Ordnung
E leuchtet rot:
Kommunikation zum Buskopf
bzw. JC-3xx nicht aktiv
D1 leuchtet rot: Hardware-Fehler
D2 leuchtet rot:
Kabelbruch, Kurzschluss,
Überstrom
D2 blinkt rot: Bootloader aktiv
RE D2
JX3-DMS2
D1+D2 blinken
schnell:
Spannungsversorgungsprob-
lem
Technische Daten X61 / X62
Ausgänge X61.UV1+ / X62.UV1+ je 5 V, Ausgangsstrom max.
100 mA pro Kanal
Eingänge UD+/UD- 1 mV/V bis 800 mV/V
Verstärkung von UD+/UD- 0,5 bis 1.000 fach, einstellbar
Auflösung 16 Bit, Oversampling einstellbar
Leistungsaufnahme 0,35 W (Leerlauf) bis 1,9 W (Voll-
last)

JX3-DMS2
Strain Gage Module
Jetter AG Contacts:
Gräterstraße 2 E-Mail - Sales: [email protected]
D-71642 Ludwigsburg E-Mail - Hotline: [email protected]
Germany Phone - Hotline: [phone]
Installation Instruction
Revision 1.02
Item # 60872977 / August 2009 / Printed in Germany
Scope of Delivery
1 x 10000612 JX3-DMS2
2 x 60869252 10-pin plug-in connector, spring cage technology
1 x 60870410 Keying pins
10 x 60870411 Terminal labels
1 x 60872977 Installation Instruction

Description of Connections
Pin Signals of Resistive Sensor 1
X61.UV1+ Power supply+ for the sensor
(+5 V / 100 mA)
X61.US1+ Do not connect
X61.UD1+ Signal+ of the sensor
X61.UD1- Signal- of the sensor
X61.US1- Do not connect
X61.UV1- Power supply- for the sensor
X61.SHLD Shielding
X61.0V Reference potential
X61.SHLD Shielding
X61.SHLD Shielding
Pin Signals of Resistive Sensor 2
X62.UV2+ Power supply+ for the sensor
(+5 V / 100 mA)
X62.US2+ Do not connect
X62.UD2+ Signal+ of the sensor
X62.UD2- Signal- of the sensor
X62.US2- Do not connect
X62.UV2- Power supply- for the sensor
X62.SHLD Shielding
X62.0V Reference potential
X62.SHLD Shielding
RE D2
JX3-DMS2
X61
X62
DC5V
100mA
DC5V
100mA
X62.SHLD Shielding

Configuration
 The JX3-DMS2 module can only be directly connected to another JX3
module.
 The module is supplied with power by a bus head, a JX3-PS1, or a
JC-3xx.
Mounting, Step 1:
For mounting, respectively
disassembling, all JX3 modules of
the JX3 station have to be de-
energized.
Place on DIN rail EN 50022.
Mounting, Step 2:
Snap onto DIN rail EN 50022.
Mounting, Step 3:
Move towards JX3 station.

Description of the LEDs
R green, lit: All voltage supplies are ok
E red; lit: Communication with the bus
head, respectively with the
JC-3xx, is not active
D1 red; lit: Hardware error
D2 red; lit: Cable breakage, short circuit,
overcurrent
D2 red; flashing: Bootloader is active
RE D2
JX3-DMS2
D1+D2 flashing fast: Power supply problem
Technical Data X61 / X62
Outputs X61.UV1+ / X62.UV1+ 5 V each, output current 100 mA
max. per channel
Inputs UD+/UD- 1 mV/V through 800 mV/V
Gain of UD+/UD- 0.5 to 1,000 times, adjustable
Resolution 16 bit, oversampling is adjustable
Power consumption 0.35 W (idling) through 1.9 W (full
load)
