Kübler Codix 546 User manual

1
english
deutsch
français
1. Beschreibung
• 6stelliger Anzeigezähler mit Rücksetzung
• gut ablesbare, hell leuchtende 14 mm hohe
LED-Anzeige
• Anzeigebereich von 0 bis 999 999 mit Vor-
nullenunterdrückung.
• Die Programmierung der Zählfunktionen bzw.
Betriebsparameter erfolgt über die beiden
Einstelltasten. Bedienerführung auf dem Dis-
play während der Programmierroutine.
• Programmierbar sind:
Eingangspolarität (npn oder pnp)
Bedämpfung des Zähleingangs (30 Hz statt
20 kHz)
Faktor (gemeinsam)
Dezimalpunkt (gemeinsam)
Rücksetzung für Summierer 1 und/oder 2:
elektrisch
manuell
manuell und elektrisch
keine Rücksetzung
2. Eingänge
INP
Dynamischer Zähleingang. Die max. Zählfrequenz
dieses Eingangs ist über das Set-Up auf 30 Hz
oder 20 kHz einstellbar.
RESET
Dynamischer Rücksetzeingang. Dieser ist mit der
roten Rücksetztaste parallel geschaltet und setzt
den Zähler auf Null. Wirkung ist für beide Zähler
getrennt einstellbar.
3. Einstellung der Betriebs-
parameter
3.1 Auswahl des angezeigten Wertes
Durch drücken der rechten Taste kann zwischen
der Anzeige des Summierzählers 1 oder des
Summierzählers 2 umgeschaltet werden.
Durch einmaliges betätigen wird für 2 Sekunden
die aktuelle Funktion („total1“ oder „total2“) ange-
zeigt. Wird innerhalb dieser Zeit die rechte Taste
ein zweites mal gedrückt, so wird die aktuelle
Funktion gewechselt und zur Bestätigung „total2“
oder „total1“ angezeigt.
Bedienungsanleitung
Elektronischer Anzeigezähler mit 2
Summierbereichen
CODIX 546
R.600.026
3.2 Einstellung der Geräteparameter
a. Beide Tasten auf der Vorderseite gedrückt
halten und Spannungsversorgung einschalten.
b. Auf dem Display erscheint
c. Sobald die Tasten losgelassen werden, er-
scheint im sekündlichen Wechsel der Menütitel
und die aktuelle Menüpunkteinstellung. Nach
Betätigen einer Taste wird nur noch die Menü-
punkteinstellung angezeigt.
d. Durch Drücken der rechten Taste wird die
Menüpunkteinstellung jeweils um einen Wert
weitergeschaltet.
Wenn Zahlenwerte eingegeben werden sollen
(z.B. bei der Faktoreinstellung), wird mit der
linken Taste zunächst die Dekade angewählt
und dann mit der rechten der Wert eingestellt.
e. Umschalten auf den nächsten Menüpunkt
durch gedrückt halten der linken Taste und
betätigen der rechten Taste.
f. Der jeweils letzte Menütitel ”EndPro” ermöglicht
durch Anwahl von ”Yes” das Verlassen des
Programmiermenüs und die Übernahme (Spei-
cherung) der neuen Werte. Wird ”No” ange-
wählt, beginnt die Programmierroutine von
vorne, wobei die zuletzt eingestellten Werte
zunächst erhalten bleiben. Diese können nun
nochmals verändert oder kontrolliert werden.

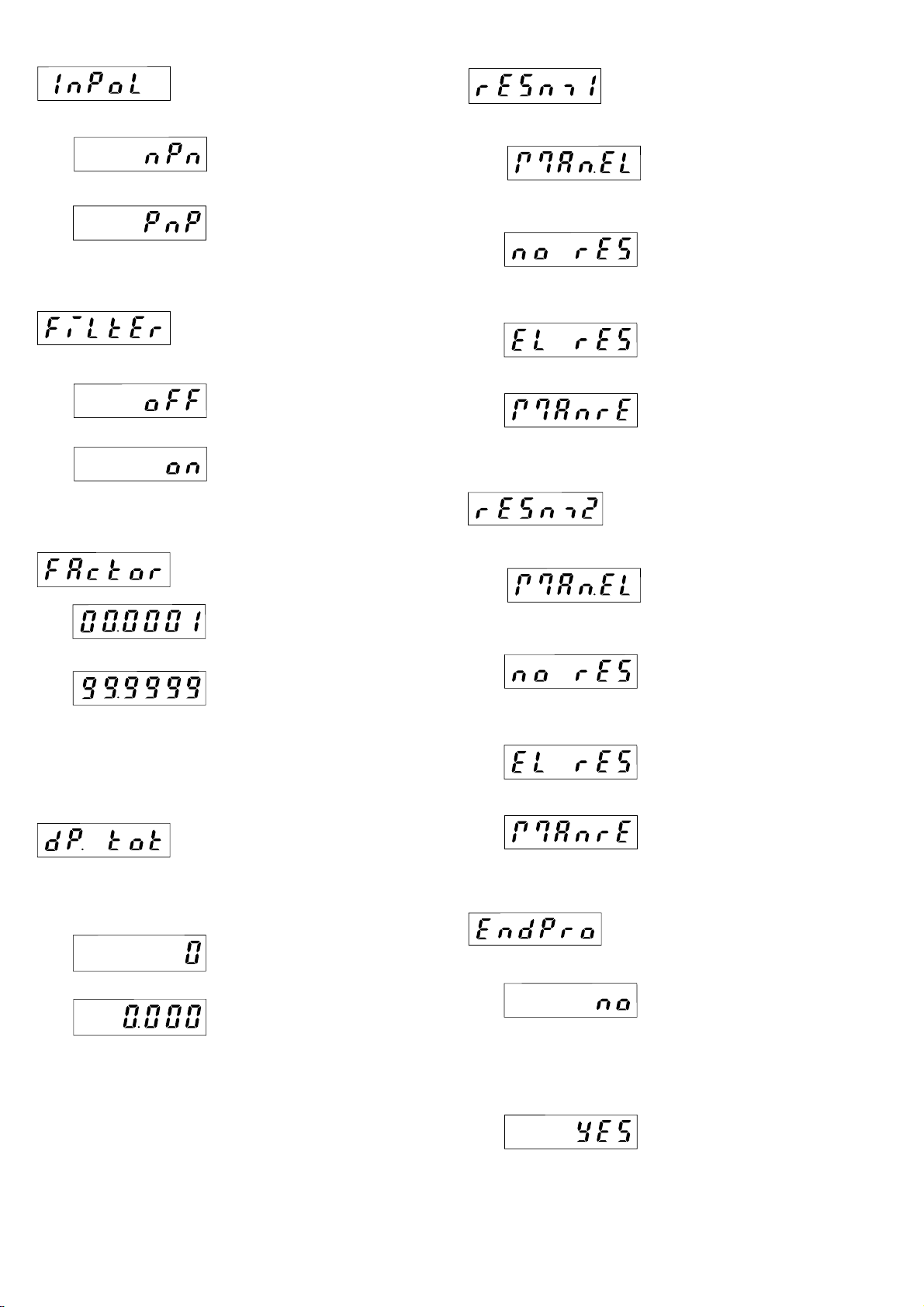

4. Programmierroutine
Nachfolgend sind die einstellbaren Parameter des
Gerätes aufgeführt, die in der unten angegebenen
Reihenfolge eingestellt werden können. Nach
einem Durchlauf der Routine ist somit das Gerät
vollständig programmiert.
Die jeweils obere Darstellung entspricht der
Werkseinstellung.

2
- Technische Änderungen vorbehalten -
4.7 Ende der Programmierung
Programmierroutine wird
noch einmal durchlaufen.
Bisher eingestellte Werte
können überprüft und
geändert werden.
Programmierroutine wird
beendet und alle einge-
stellten Werte werden als
neue Parameter übernom-
men.
Das Gerät ist anschlie-
ßend betriebsbereit.
4.5 Rücksetzmode Summierer 1
manuelle Rückstellung
(mit roter Taste) und elek-
trische Rückstellung
keine Rückstellung mög-
lich (rote Taste und Setz-
eingang gesperrt)
nur elektrische Rück-
setzung
nur manuelle Rücksetzung
4.2 Zuschaltung des 30 Hz Filters
maximale Zählfrequenz:
20 kHz
maximale Zählfrequenz:
30 Hz
4.3 Faktoreinstellung
Faktor von 00.0001 bis
99.9999 einstellbar.
Dezimalpunkt fest auf 4
Nachkommastellen einge-
stellt.
Eine Einstellung von „0“
wird nicht akzeptiert !
4.4 Dezimalpunkteinstellung
Der Dezimalpunkt legt
Darstellung des Zähler-
standes fest. Er hat keinen
Einflußauf die Zählung.
0 keine Dezimalstelle
0.0 eine Dezimalstelle
0.00 zwei Dezimalstellen
0.000 drei Dezimalstellen
4.1 Polarität der Eingänge
npn: nach 0 V schaltend
pnp: nach +24 V schaltend
4.6 Rücksetzmode Summierer 2
manuelle Rückstellung
(mit roter Taste) und elek-
trische Rückstellung
keine Rückstellung mög-
lich (rote Taste und Setz-
eingang gesperrt)
nur elektrische Rück-
setzung
nur manuelle Rücksetzung

3
deutsch

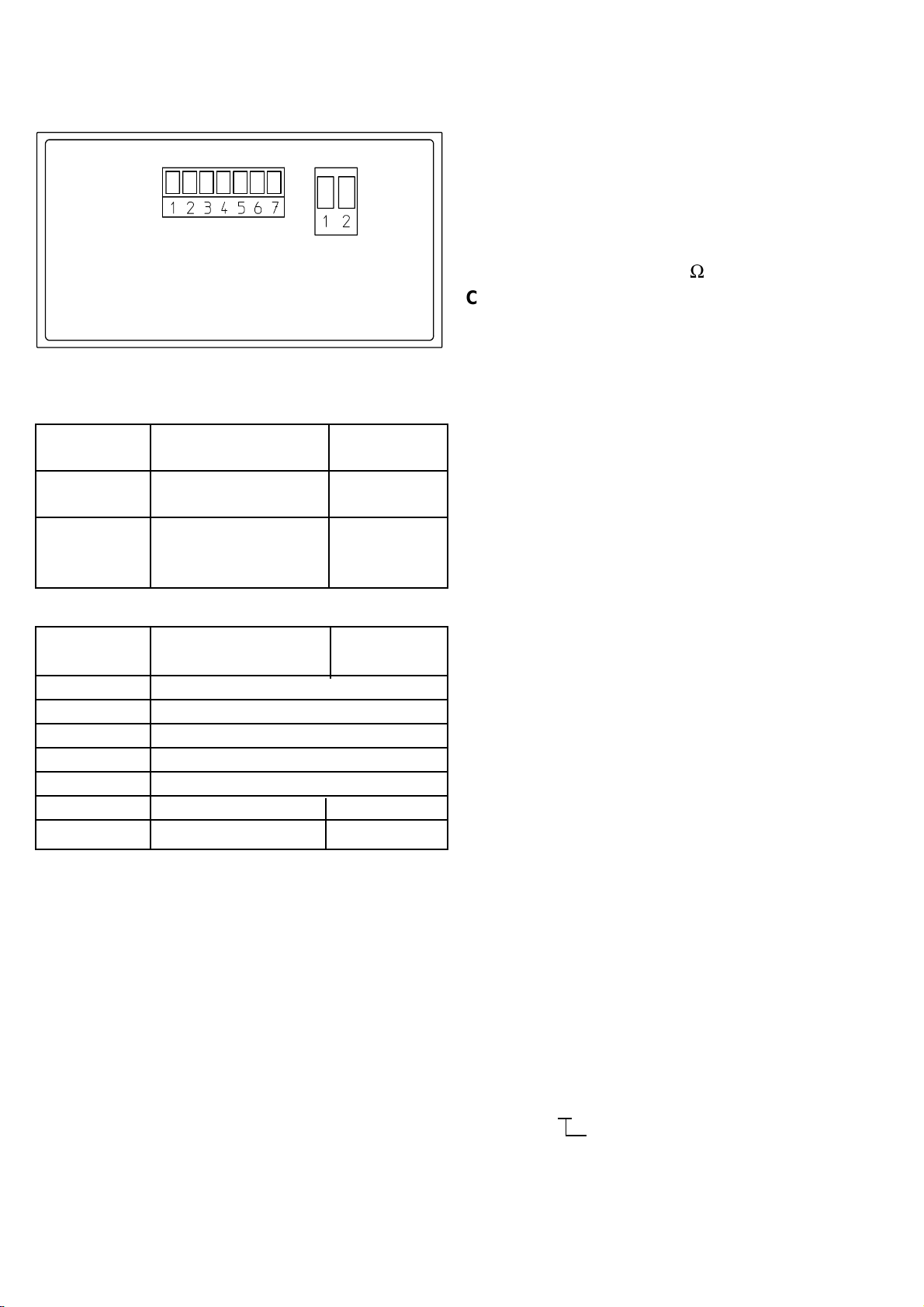

5. Anschlußbelegung
X1 X2
5.1 Anschlußbelegung X2
Klemme Nr. AC Version 10..30 VDC
Version
1 Versorgung 0 VDC
90..260 VAC GND
2 Versorgung Versorgung
90..260 VAC 10..30 VDC
5.2 Anschlußbelegung X1
Klemme Nr. AC Version 10..30 VDC
Version
1 n.c.
2 n.c.
3 RESET
4 n.c.
5 INP
6 GND out nc.
7 +24 V out nc.
7. Lieferumfang:
- CODIX 546
- Spannbügel
- Dichtung
8. Bestellschlüssel:
6.546.012.X00 Versorgungsspannung
0 = 90..260 VAC
3 = 10..30 VDC
6. Technische Daten
Spannungsversorgung:
Version 1: 90..260 VAC, max. 6 VA
Version 2: 10...30 VDC, max. 50 mA
Anzeige:
6stellige 7-Segment LED- Anzeige 14,2 mm hoch
Polarität der Eingangssignale:
für alle Eingänge gemeinsam programmierbar
(npn oder pnp)
Eingangswiderstand: ca. 10 k W
Zählfrequenz: 20 kHz auf 30 Hz bedämpfbar
Mindestimpulsdauer des Rücksetzeingangs:
5 ms
Schaltpegel der Eingänge:
AC-Spannungsversorgung:
log. „0“: 0..4 VDC
log. „1“: 12..30 VDC
DC-Spannungsversorgung UB:
log. „0“: 0 VDC..0,2xUB
log. „1“: 0,6 x UB..30 VDC
Impulsform: beliebig (Schmitt-Trigger Eingänge)
Datensicherung:
EEPROM 1x106Speicherzyklen oder 10 Jahre
Sensorversorgungsspannung:
+24 VDC ± 15% / 100 mA bei AC-Versorgung
Störfestigkeit:
EN 50081-2; EN 55011 Klasse B; EN 50082-2
Umgebungstemperatur: -10 °C...+50 °C
Lagertemperatur: -25 °C...+70 °C
Gewicht: ca. 150 g
Schutzart: IP 65 (von vorne)
Reinigung:
Die Frontseiten der Geräte dürfen nur mit einem
weichen, mit Wasser angefeuchteten Tuch gerei-
nigt werden.

4
- Subject to change without prior notice -
Operating instructions
Electronic totaliser with 2 ranges
CODIX 546
1. Description
•6digit double adding counter, resetable
•LED-Display with 14 mm high characters and
very high luminosity
•Display range 0..999999 with leading zero
blanking.
•Programming of count functions and operating
parameters via the setting keys. During
programming the display guides the user with
text prompts.
•Programmable features:
Input polarity (npn or pnp)
Max. count frequency (30 Hz or 20 kHz)
Scaling factor (both totalisers in common)
Decimal point (both totalisers in common)
Reset mode (totaliser1 apart from totaliser 2):
electrical
manual
manual and electrical
no reset
2. Inputs
INP
Dynamic count input. Max. count frequency 30 Hz
or 20 kHz programmable via set up
RESET
Dynamic reset input. Linked to the red reset key.
Programmable for each counter separately.
3. Setting of the parameters
3.1 Selecting the displayed value
By pressing the right key, it can be chosen
whether the current value of totaliser 1 or totaliser
2 is displayed.
Pressing the right key once the current function
(„total1“or „total2“) is displayed for 2 seconds. If
within this period the right key is pressed again,
the current function is changed. The display
shows the new function „total2“or „total1“.
3. 2 Setting the operating parameters
a. Hold down both keys on front panel and switch
on supply voltage.
b. The display shows
c. After releasing the keys the display alternates
between menu title and corresponding menu
item at a frequency of 0.5 Hz. After any key is
pressed, only the menu item is displayed.
d. Pressing the right key, the menu item will be
switched to next value.
e. Hold down the left key and press the right key
to switch to the next menu title.
f. After programming the last menu item, the
programming routine will be left and the new
values will be stored by switching the menu
item to „YES“. If you chose „NO“, the
programming routine will be passed through
once again.
4. Programming routine
Programmable parameters are shown in
succession. After one pass, the device is fully
programmed.
In each case the first shown item is the factory
preset.

5
english
english
4.3 Scaling factor
It can be set from 00.0001
up to 99.9999. The
decimal point is set to 4
decimal places.
„0“won’t be accepted!
4.8 End of programming
Programming routine will
be passed through once
again. All parameters can
be checked.
Programming routine will
be left and the new
parameters will be stored.
Afterwards the device is
ready to use.
4.4 Decimal point
The decimal point defines
the way of displaying the
count values. It does not
affect counting.
0 no decimal place
0.0 one decimal place
0.00 two decimal places
0.000 three decimal
places
4.1 Input polarity
npn: switching to 0 V
pnp: switching to +24 V
4.2 Activating the 30 Hz filter
max. count frequency
20 kHz
max. count frequency
30 Hz 4.6 Reset mode totaliser 2
manual reset (red key)
and electrical reset
no reset
(red key and reset input
locked)
electrical reset only
manual reset only
4.5 Reset mode totaliser 1
manual reset (red key)
and electrical reset
no reset
(red key and reset input
locked)
electrical reset only
manual reset only

6
5. Terminal assignment
X1 X2
5.1 Terminal assignment X2
Terminal no. AC version 10..30 VDC
version
1 Supply voltage 0 VDC
90..260 VAC GND
2 Supply voltage Supply
90..260 VAC voltage
10..30 VDC
5.2 Terminal assignment X1
Terminal no. AC version 10..30 VDC
version
1 n.c.
2 n.c.
3 RESET
4 n.c.
5 INP
6 GND out nc.
7 +24 V out nc.
7. Delivery includes:
- Codix 546
- Panel mounting clip
- Sealing
8. Ordering code:
6.546.012.X00 Voltage supply
0 = 90..260 VAC
3 = 10..30 VDC
6. Technical data
Supply voltage:
Version 1: 90..260 VAC, max. 6 VA
Version 2: 10...30 VDC, max. 50 mA
Display:
6digit LED-Display, 14.2 mm character height
Polarity of input signals:
programmable for inputs in common (npn or pnp)
Input resitance: appr. 10 k W
Count frequency: 20 kHz can be damped to 30
Hz (max. 11 kHz when using quadrature mode)
Min. pulse length of the reset input: 5 ms
Input sensitivity:
AC supplylog. „0“: 0..4 VDC
log. „1“: 12..30 VDC
DC supplylog. „0“: 0 VDC..0,2xUB
log. „1“: 0,6 x UB..30 VDC
Pulse shape: variable (Schmitt Trigger
characteristic)
Data retention:
via EEPROM 1x106memory cycles or 10 years
Sensor supply voltage:
+24 VDC ± 15 % / 100 mA with AC power supply
Noise immunity:
EN 50081-2; EN 55011 class B; EN 50082-2
Ambient temperature: -10 °C...+50 °C
Storage temperature: -25 °C...+70 °C
Weight: appr. 150 g
Protection: IP 65 (front)
Cleaning:
The front of the unit is only to be cleaned with a
soft wet (water !) cloth.

7
français
Notice de mise en service du
double totalisateur
CODIX 546
1. Description
•Compteur àaffichage à6 chiffres avec remise
àzéro.
•Affichage par LED hauteur 14 mm àhaute
luminositépour une lecture aisée.
•Plage d’affichage de 0 à999 999 avec
suppression des zéros non significatifs.
•Programmation des fonctions de comptage ou
des paramètres de fonctionnement àl’aide
des deux boutons-poussoirs. L’affichage
indique en abrégéles différents paramètres.
•Peuvent être programmés :
La polaritéd’entrée (NPN ou PNP)
L’atténuation de l’entrée de comptage
(30 Hz au lieu de 20 kHz)
Le facteur d’échelle (commun)
Le point décimal (commun)
Le mode de remise àzéro du totalisateur
1 et/ou du totalisateur 2
électrique
manuel
manuel et électrique
pas de remise àzéro
2. Entrées
INP
Entrée de comptage dynamique. La fréquence
de comptage maximum de cette entrée peut se
régler par programmation à30 Hz ou 20 kHz.
RESET
Entrée de RAZ dynamique. Celle-ci est couplée
en parallèle avec le bouton-poussoir rouge ; elle
met le compteur à0. Son action est réglable
séparément pour les deux compteurs.
3. Réglage des paramètres de
fonctionnement
3.1 Sélection de la valeur affichée
Le bouton-poussoir de droite permet la
commutation entre l’affichage du totalisateur 1 et
l’affichage du totalisateur 2.
Une impulsion sur ce bouton fait apparaître pour
une durée de deux secondes la fonction active
(“total1 ”ou “total2 ”). Si, dans ces deux
secondes, le bouton de droite est presséencore
une fois, la fonction active est modifiée. Cette
modification est confirmée par l’affichage du
message “total1 ”ou “total2 ”.
3.2 Réglage des paramètres de l’appareil
a. Presser les deux boutons-poussoirs de la face
avant et mettre l’appareil sous tension.
b. Sur l’affichage apparaît le message :
c. Dès relâchement des boutons-poussoirs
apparaît, par périodes d’une seconde, le titre du
menu et sa programmation actuelle. Presser un
bouton-poussoir pour n’afficher àl’écran que le
défilement des paramètres de réglage.
d. Une impulsion sur le bouton-poussoir de droite
permet de passer àla valeur suivante du
paramètre en cours de réglage.
Pour introduire des valeurs numériques (par
exemple lors du réglage du facteur d’échelle),
sélectionner, àl’aide du bouton-poussoir de
gauche, la décade, puis, àl’aide du bouton de
droite, la valeur de celle-ci.
e. Passer au paramètre suivant du menu en
maintenant le bouton-poussoir de gauche
presséet en actionnant celui de droite.
f. Le dernier paramètre de chaque menu de
réglage, ”EndPro”, permet, en sélectionnant
”Yes”, de quitter le menu de programmation et
de prendre en compte (sauvegarder) les
nouvelles valeurs. Si ”No”est sélectionné, la
programmation recommence depuis le début,
en conservant les dernières valeurs introduites.
Il est alors possible de les vérifier ou de les
modifier ànouveau.
4. Mode de programmation
Les paramètres réglables sont indiqués ci-
dessous, dans l’ordre de leur apparition sur
l’affichage. L’appareil est donc entièrement
programméaprès un cycle de programmation.
La représentation supérieure de l’affichage
correspond toujours au réglage effectuéen usine.

8
- Sous réserve de modifications -
4.3 Réglage du facteur d’échelle
Facteur réglable de
00.0001 à99.9999.
Point décimal fixe régléà
4 décimales.
Un réglage à”0”n’est pas
accepté!
4.7 Fin de la programmation
La programmation est
exécutée encore une fois.
Les valeurs introduites
peuvent être vérifiées et
modifiées.
La programmation est
terminée et les valeurs
introduites sont prises en
compte comme nouveaux
paramètres. L’appareil est
alors prêt àfonctionner.
4.4 Réglage du point décimal
Le point décimal
détermine le nombre de
décimales affichées.
0 pas de décimale
0.0 une décimale
0.00 deux décimales
0.000 trois décimales
4.1 Polarité des entrées
npn : commutation à0V
pnp : commutation à+24V
4.2 Activation du filtre 30 Hz
fréquence de comptage
maximum : 20 kHz
fréquence de comptage
maximum : 30 Hz
4.5 Mode de remise à zéro du totalisateur 1
RAZ manuelle (àl’aide du
bouton-poussoir rouge) et
électrique
Pas de RAZ possible
(bouton-poussoir rouge et
entrée de RAZ inhibés)
RAZ électrique
uniquement
RAZ manuelle uniquement
4.6 Mode de remise à zéro du totalisateur 2
RAZ manuelle (àl’aide du
bouton-poussoir rouge) et
électrique
Pas de RAZ possible
(bouton-poussoir rouge et
entrée de RAZ inhibés)
RAZ électrique
uniquement
RAZ manuelle uniquement

9
français
5. Raccordement
X1 X2
5.1 Connecteur X2
Broche No Version AC Version
10..30 VDC
1 90..260 VAC 0 VDC
GND
2 90..260 VAC +10..30 VDC
5.2 Connecteur X1
Broche No Version AC Version
10..30 VDC
1 non utilisée
2 non utilisée
3 RESET (RAZ)
4 non utilisée
5 INP
6 GND (Tension non utilisée
d’alimentation
du capteur)
7 +24 V (Tension non utilisée
d’alimentation
du capteur)
7. La livraison comprend
- CODIX 546
- Etrier
- Joint
8. Codification de commande
6.546.012.X00 Tension d’alimentation
0 = 90..260 VAC
3 = 10..30 VDC
6. Caractéristiques techniques
Tension d’alimentation:
Exécution 1: 90 à260 VAC, max. 6 VA
Exécution 2: 10 à30 V DC, max. 50 mA
Affichage :
6 chiffres - LED à7 segments, hauteur 14,2 mm
Polarité des signaux d’entrée :
programmable en commun pour les entrées (npn
ou pnp).
Résistance d’entrée : env. 10 k W
Fréquence de comptage : 20 kHz atténuable à
30 Hz
Durée minimum de l’impulsion pour l’entrée de
commande : 5 ms
Niveau de commutation des entrées :
Exécution 1 (90..260 VAC):
log.”0”: 0..4 VDC
log.”1”: 12..30 VDC
Exécution 2 (10..30 VDC):
log.”0”: 0 V DC..0,2xUB
log.”1”: 0,6xUB..30 V DC
Forme de l’impulsion : quelconque (entrées à
trigger de Schmitt)
Mémorisation des paramètres :
EEPROM (capacité: 1x106 cycles
d’enregistrement ou 10 ans)
Tension d’alimentation du capteur:
+24 VDC ±15% / 100 mA avec alimentation AC
Immunité aux parasites :
EN 50081-2 ; EN 55011 Classe B ; EN 50082-2
Température d’utilisation : -10 °C à+50 °C
Température de stockage : -25 °C à+70 °C
Poids : 150 g environ
Indice de protection : IP 65 (par l’avant)
Nettoyage :
Les faces avant des appareils ne doivent être
nettoyées qu’avec un chiffon doux humide.

Fritz Kübler GmbH •Zähl- und Sensortechnik •P.O. BOX 3440 •D-78023 VS-Schwenningen
GERMANY •Tel. +49 77 20 / 39 03-0 •FAX +49 77 20 / 2 15 64 •E-Mail:[email protected]
