Kärcher K 5 Compact User manual

001
59663820 (02/14)
K 5
Deutsch 5
English 15
Русский 25
Українська 38

2

3

4
"CLICK"

– 5
Sehr geehrter Kunde.
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Der Lieferumfang ihres Gerätes ist auf der
Verpackung abgebildet. Prüfen Sie beim
Auspacken den Inhalt auf Vollständigkeit.
Bei fehlendem Zubehör oder bei Transport-
schäden benachrichtigen Sie bitte ihren
Händler.
Verwenden Sie diesen Hochdruckreiniger
ausschließlich für den Privathaushalt.
–zum Reinigen von Maschinen, Fahrzeu-
gen, Bauwerken, Werkzeugen, Fassa-
den, Terrassen, Gartengeräten usw. mit
Hochdruck-Wasserstrahl (bei Bedarf mit
Zusatz von Reinigungsmitteln).
–mit von KÄRCHER zugelassenen Zube-
hörteilen, Ersatzteilen und Reinigungs-
mitteln. Beachten Sie die Hinweise, die
den Reinigungsmitteln beigegeben sind.
Die Verpackungsmaterialien sind recy-
clebar. Bitte werfen Sie die Verpackun-
gen nicht in den Hausmüll, sondern
führen Sie diese einer Wiederverwer-
tung zu.
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte deshalb
über geeignete Sammelsysteme.
Die Entnahme von Wasser aus öf-
fentlichen Gewässern ist in einigen
Ländern nicht erlaubt.
Arbeiten mit Reinigungsmitteln dür-
fen nur auf flüssigkeitsdichten Ar-
beitsflächen mit Anschluss an die
Schmutzwasserkanalisation durch-
geführt werden. Reinigungsmittel
nicht in Gewässer oder Erdreich ein-
dringen lassen.
Reinigungsarbeiten, bei denen ölhal-
tiges Abwasser entsteht z. B. Moto-
renwäsche, Unterbodenwäsche dür-
fen nur an Waschplätzen mit Ölab-
scheider durchgeführt werden.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
Inhaltsverzeichnis
Lieferumfang . . . . . . . . . . . . . . DE . . .5
Bestimmungsgemäße
Verwendung . . . . . . . . . . . . . . . DE . . .5
Umweltschutz. . . . . . . . . . . . . . DE . . .5
Sicherheit . . . . . . . . . . . . . . . . . DE . . .5
Gerätebeschreibung. . . . . . . . . DE . . .8
Vor Inbetriebnahme . . . . . . . . . DE . . .8
Inbetriebnahme . . . . . . . . . . . . DE . . .9
Betrieb . . . . . . . . . . . . . . . . . . . DE . .10
Transport . . . . . . . . . . . . . . . . . DE . . 11
Lagerung . . . . . . . . . . . . . . . . . DE . . 11
Pflege und Wartung . . . . . . . . . DE . .12
Hilfe bei Störungen. . . . . . . . . . DE . .12
Zubehör und Ersatzteile . . . . . . DE . .13
Garantie . . . . . . . . . . . . . . . . . . DE . .13
Technische Daten. . . . . . . . . . . DE . .13
EG-Konformitätserklärung . . . . DE . .14
Lieferumfang
Bestimmungsgemäße
Verwendung
Umweltschutz
5DE

– 6
Gefahr
Hinweis auf eine unmittelbar drohende Ge-
fahr, die zu schweren Körperverletzungen
oder zum Tod führt.
몇Warnung
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu schweren Körperver-
letzungen oder zum Tod führen kann.
몇Vorsicht
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu leichten Verletzungen
führen kann.
Achtung
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu Sachschäden führen
kann.
Hochdruckstrahl nicht auf Per-
sonen, Tiere, aktive elektri-
sche Ausrüstung oder auf das
Gerät selbst richten.
Gerät vor Frost schützen.
Das Gerät darf nicht unmittelbar
an das öffentlichen Trinkwasser-
netz angeschlossen werden.
Gefahr
Netzstecker und Steckdose niemals mit
feuchten Händen anfassen.
Netzanschlussleitung mit Netzstecker
vor jedem Betrieb auf Schäden prüfen.
Beschädigte Netzanschlussleitung un-
verzüglich durch autorisierten Kunden-
dienst/ Elektrofachkraft austauschen
lassen. Gerät mit beschädigter Netzan-
schlussleitung nicht in Betrieb nehmen.
Alle stromführenden Teile im Arbeitsbe-
reich müssen strahlwassergeschützt
sein.
Netzstecker und Kupplung einer Verlän-
gerungsleitung müssen wasserdicht sein
und dürfen nicht im Wasser liegen. Die
Kupplung darf weiterhin nicht auf dem
Boden liegen. Es wird empfohlen, Kabel-
trommeln zu verwenden, die gewährleis-
ten, dass die Steckdosen sich mindes-
tens 60 mm über dem Boden befinden.
Darauf achten, dass Netzanschluss-
oder Verlängerungsleitung nicht durch
Überfahren, Quetschen, Zerren oder
dergleichen verletzt oder beschädigt
werden. Die Netzleitungen vor Hitze, Öl
und scharfen Kanten schützen.
몇Warnung
Das Gerät nur an Wechselstrom anschlie-
ßen. Die Spannung muss mit dem Typen-
schild des Gerätes übereinstimmen.
Das Gerät darf nur an einen elektri-
schen Anschluss angeschlossen wer-
den, der von einem Elektroinstallateur
gemäß IEC 60364 ausgeführt wurde.
Ungeeignete elektrische Verlänge-
rungsleitungen können gefährlich sein.
Verwenden Sie im Freien nur dafür zu-
gelassene und entsprechend gekenn-
zeichnete elektrische Verlängerungslei-
tungen mit ausreichendem Leitungs-
querschnitt: 1 - 10 m: 1,5 mm2;
10 - 30 m: 2,5 mm2
Verlängerungsleitung immer vollstän-
dig von der Kabeltrommel abwickeln.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30 mA) zu betreiben.
Gefahr
Wichtige Komponenten, wie Hoch-
druckschlauch, Handspritzpistole und
Sicherheitseinrichtungen vor jedem Be-
trieb auf Schäden prüfen. Beschädigte
Komponenten unverzüglich austau-
schen. Gerät mit beschädigten Kompo-
nenten nicht in Betrieb nehmen.
Den Hochdruckstrahl nicht auf andere
oder sich selbst richten, um Kleidung
oder Schuhwerk zu reinigen.
Keine Gegenstände abspritzen, die ge-
sundheitsgefährdende Stoffe (z.B. As-
best) enthalten.
Sicherheit
Bedeutung der Hinweise
Symbole auf dem Gerät
Elektrische Komponenten
Sicherer Umgang
6 DE

– 7
Fahrzeugreifen/Reifenventile können
durch den Hochdruckstrahl beschädigt
werden und platzen. Erstes Anzeichen
hierfür ist eine Verfärbung des Reifens.
Beschädigte Fahrzeugreifen/Reifen-
ventile sind lebensgefährlich. Mindes-
tens 30 cm Strahlabstand bei der Reini-
gung einhalten!
Verpackungsfolien von Kindern fernhal-
ten, es besteht Erstickungsgefahr!
몇Warnung
Das Gerät darf nicht von Kindern oder
nicht unterwiesenen Personen betrie-
ben werden.
Dieses Gerät ist nicht dafür bestimmt,
durch Personen mit eingeschränkten
physischen, sensorischen oder geisti-
gen Fähigkeiten oder mangels Erfahrun-
gen und/oder mangels Wissen benutzt
zu werden, es sei denn, sie werden
durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von
ihr Anweisungen, wie das Gerät zu be-
nutzen ist und haben die daraus resultie-
renden Gefahren verstanden.
Kinder dürfen mit dem Gerät nicht spie-
len.
Kinder beaufsichtigen, um sicherzustel-
len, dass sie nicht mit dem Gerät spielen.
Der Benutzer hat das Gerät bestim-
mungsgemäß zu verwenden. Er hat die
örtlichen Gegebenheiten zu berücksich-
tigen und beim Arbeiten mit dem Gerät
auf Personen im Umfeld zu achten.
Hochdruckschläuche, Armaturen und
Kupplungen sind wichtig für die Geräte-
sicherheit. Nur vom Hersteller empfoh-
lene Hochdruckschläuche, Armaturen
und Kupplungen verwenden.
Das Gerät nicht verwenden, wenn sich
andere Personen in Reichweite befinden,
es sei denn, sie tragen Schutzkleidung.
Dieses Gerät wurde entwickelt für die
Verwendung von Reinigungsmitteln,
die vom Hersteller geliefert oder emp-
fohlen werden. Die Verwendung von
anderen Reinigungsmitteln oder Che-
mikalien kann die Sicherheit des Gerä-
tes beeinträchtigen.
몇Vorsicht
Bei längeren Arbeitspausen Gerät am
Hauptschalter / Geräteschalter aus-
schalten oder Netzstecker ziehen.
Mindestens 30 cm Strahlabstand bei
der Reinigung von lackierten Oberflä-
chen einhalten, um Beschädigungen zu
vermeiden.
Das Gerät niemals unbeaufsichtigt las-
sen, solange es in Betrieb ist.
Das Gerät bei Temperaturen unter 0 °C
nicht betreiben.
Gefahr
Keine brennbaren Flüssigkeiten ver-
sprühen.
Niemals lösungsmittelhaltige Flüssig-
keiten oder unverdünnte Säuren und
Lösungsmittel ansaugen! Dazu zählen
z.B. Benzin, Farbverdünner oder Heiz-
öl. Der Sprühnebel ist hochentzündlich,
explosiv und giftig. Kein Aceton, unver-
dünnte Säuren und Lösungsmittel ver-
wenden, da sie die am Gerät verwende-
ten Materialien angreifen.
Der Betrieb in explosionsgefährdeten
Bereichen ist untersagt.
Beim Einsatz des Gerätes in Gefahrbe-
reichen (z.B. Tankstellen) sind die ent-
sprechenden Sicherheitsvorschriften
zu beachten.
Zum Schutz vor zurückspritzendem Was-
ser oder Schmutz geeignete Schutzklei-
dung und Schutzbrille tragen.
몇Vorsicht
Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen, um Unfälle oder
Beschädigungen durch Umfallen des Ge-
räts zu vermeiden.
Die Standsicherheit des Gerätes ist ge-
währleistet, wenn es auf einer ebenen
Fläche abgestellt wird.
Sonstige Gefahren
Persönliche Schutzausrüstung
Standsicherheit
7DE

– 8
몇Vorsicht
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht ver-
ändert oder umgangen werden.
Der Geräteschalter verhindert den unbeab-
sichtigten Betrieb des Gerätes.
Die Verriegelung sperrt den Hebel der
Handspritzpistole und verhindert den unbe-
absichtigten Start des Gerätes.
Das Überströmventil verhindert eine Über-
schreitung des zulässigen Arbeitsdrucks.
Wird der Hebel an der Handspritzpistole
losgelassen, schaltet der Druckschalter die
Pumpe ab, der Hochdruckstrahl stoppt.
Wird der Hebel gezogen, schaltet die Pum-
pe wieder ein.

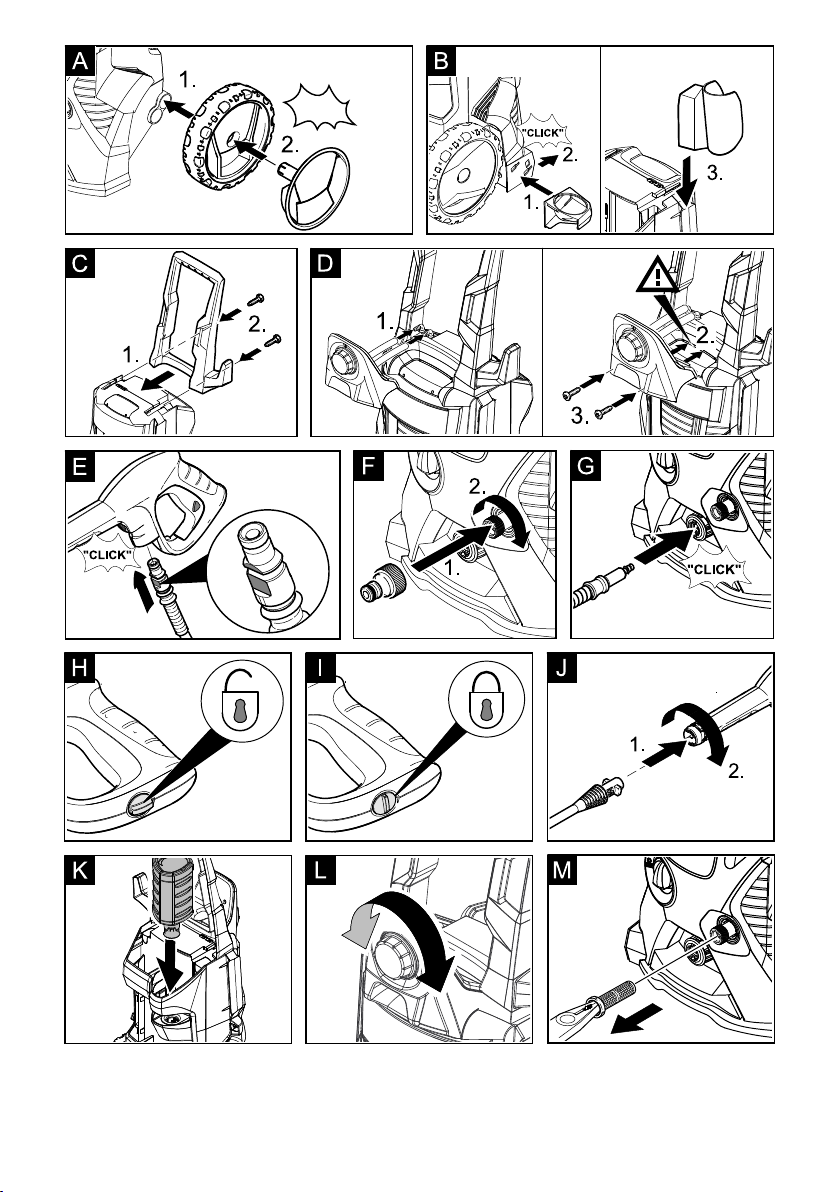

Abbildungen siehe
Ausklappseite!
1 Kupplung für Wasseranschluss
2 Schnellkupplung für Hochdruck-
schlauch
3 Aufbewahrung für Handspritzpistole
4 Wasseranschluss mit eingebautem
Sieb
5 Geräteschalter „0/OFF“ / „I/ON“
6 Dosierregler für Reinigungsmittel
7 Aufbewahrung für Handspritzpistole
8 Transportgriff
9 Aufbewahrung Plug 'n' Clean Reini-
gungsmittelflasche mit Anschluss für
Reinigungsmittel
10 Aufbewahrung für Hochdruckschlauch
11 Aufbewahrungshaken für Netzan-
schlussleitung
12 Aufbewahrung für Strahlrohr
13 Netzanschlussleitung mit Netzstecker
14 Transportrad mit Radkappe
15 Handspritzpistole
16 Verriegelung Handspritzpistole
17 Taste zum Trennen des Hochdruck-
schlauches von der Handspritzpistole
18 Hochdruckschlauch
19 Strahlrohr mit Druckregulierung (Vario
Power)
Für die gängigsten Reinigungsaufga-
ben. Der Arbeitsdruck ist stufenlos zwi-
schen „Min“ und „Max“ regelbar. In
Stellung „Mix“ kann Reinigungsmittel
zudosiert werden.
Zum Verstellen des Arbeitsdrucks, He-
bel der Handspritzpistole loslassen und
Strahlrohr auf gewünschte Stellung dre-
hen.
20 Strahlrohr mit Dreckfräser
Für hartnäckige Verschmutzungen
21 Rotierende Waschbürste
Zum Arbeiten mit Reinigungsmittel ge-
eignet.
Besonders geeignet für die Autoreini-
gung.
22 Schaumdüse mit Reinigungsmittelbe-
hälter
Reinigungsmittel wird aus dem Behälter
angesaugt und es entsteht ein kraftvol-
ler Reinigungsmittelschaum.
23 Ultra Foam Cleaner TM 615
Reiniger "Ultra Foam Cleaner TM 615"
nur über Schaumdüse ausbringen.
———————————————––––
Nicht im Lieferumfang
24 Plug 'n' Clean Reinigungsmittelflasche
mit Verschlussdeckel
25 Wasserzulaufschlauch
Einen gewebeverstärkten Wasser-
schlauch mit einer handelsüblichen
Kupplung verwenden. Durchmesser
mindestens 13 mm (1/2 Zoll); Länge
mindestens 7,5 m.
Sicherheitseinrichtungen
Geräteschalter
Verriegelung Handspritzpistole
Überströmventil mit Druckschalter
Gerätebeschreibung
8 DE

– 9
Abbildungen siehe
Ausklappseite!
Dem Gerät lose beigelegte Teile vor Inbe-
triebnahme montieren.
Abbildung
Räder in Aufnahme drücken, mit Blen-
de sichern. Dabei Ausrichtung des
Stopfens beachten.
Abbildung
Unteren Halter in Aussparungen setzen
und nach vorne schieben, er rastet hör-
bar ein.
Oberen Halter ansetzen und bis An-
schlag nach unten drücken.
Benötigt werden die zwei mitgelieferten
Schrauben und ein Kreuzschlitz-Schrau-
bendreher PH 2.
Abbildung
Transportgriff in Führung einschieben
und mit 2 Schrauben sichern.
Benötigt werden die zwei mitgelieferten
Schrauben und ein Kreuzschlitz-Schrau-
bendreher PH 2.
Abbildung
Beide Reinigungsmittelschläuche auf
Anschlüsse stecken.
Dosierregler aufsetzen und mit zwei
Schrauben befestigen.
Hinweis: Bei der Montage unbedingt
darauf achten, dass sich die Laschen
vom Dosierregler in den vorgesehenen
Aussparungen am Gehäuse fixieren.
Abbildung
Hochdruckschlauch in Handspritzpisto-
le stecken, bis dieser hörbar einrastet.
Hinweis: Auf richtige Ausrichtung des
Anschlussnippels achten.
Sichere Verbindung durch Ziehen am
Hochdruckschlauch prüfen.
Achtung
Verunreinigungen im Wasser können die
Hochdruckpumpe und das Zubehör be-
schädigen. Zum Schutz wird die Verwen-
dung des KÄRCHER-Wasserfilters (Son-
derzubehör, Bestellnummer 4.730-059)
empfohlen.
Anschlusswerte siehe Typenschild/Techni-
sche Daten.
Vorschriften des Wasserversorgungsunter-
nehmens beachten.
몇Warnung
Gemäß gültigen Vorschriften darf das Ge-
rät nie ohne Systemtrenner am Trinkwas-
sernetz betrieben werden. Es ist ein geeig-
neter Systemtrenner der Fa. KÄRCHER
oder alternativ ein Systemtrenner gemäß
EN 12729 Typ BA zu verwenden.
Wasser, das durch einen Systemtrenner ge-
flossen ist, gilt nicht mehr als Trinkwasser.
Achtung
Systemtrenner immer an der Wasserver-
sorgung, niemals direkt am Gerät anschlie-
ßen.
Abbildung
Kupplung auf Wasseranschluss des
Gerätes schrauben.
Dieser Hochdruckreiniger ist mit dem KÄR-
CHER-Saugschlauch mit Rückschlagventil
(Sonderzubehör, Bestellnr. 4.440-238) zum
Ansaugen von Oberflächenwasser z. B. aus
Regentonnen oder Teichen geeignet (Maxi-
male Ansaughöhe siehe technische Daten).
Saugschlauch mit Wasser füllen.
Saugschlauch auf Wasseranschluss
des Gerätes schrauben und in Wasser-
quelle (zum Beispiel Regentonne) hän-
gen.
Vor Inbetriebnahme
Zubehör montieren
Räder montieren
Aufbewahrung für Handspritzpistole
montieren
Transportgriff montieren
Dosierregler für Reinigungsmittel
montieren
Hochdruckschlauch mit
Handspritzpistole verbinden
Wasserversorgung
Wasserversorgung aus Wasserleitung
Wasser aus offenen Behältern ansaugen
9DE

– 10
Achtung
Trockenlauf von mehr als 2 Minuten führt
zu Beschädigungen an der Hochdruck-
pumpe. Baut das Gerät innerhalb von 2 Mi-
nuten keinen Druck auf, Gerät abschalten
und gemäß Hinweisen im Kapitel „Hilfe bei
Störungen“ verfahren.
Abbildung
Hochdruckschlauch in Schnellkupplung
stecken, bis dieser hörbar einrastet.
Hinweis: Auf richtige Ausrichtung des
Anschlussnippels achten.
Sichere Verbindung durch Ziehen am
Hochdruckschlauch prüfen.
Wasserzulaufschlauch auf Kupplung
am Wasseranschluss stecken.
Hinweis: Der Zulaufschlauch ist nicht
im Lieferumfang enthalten.
Wasserzulaufschlauch an die Wasser-
versorgung anschließen.
Wasserhahn vollständig öffnen.
Netzstecker in Steckdose stecken.
Gerät einschalten „I/ON“.
Abbildung
Hebel der Handspritzpistole entsperren.
Hebel ziehen, das Gerät schaltet ein.
Gerät laufen lassen (max. 2 Minuten),
bis Wasser blasenfrei an der Hand-
spritzpistole austritt.
Hebel der Handspritzpistole loslassen.
Hinweis: Wird der Hebel losgelassen,
schaltet das Gerät ab. Der Hochdruck
im System bleibt erhalten.
Abbildung
Hebel der Handspritzpistole verriegeln.
몇Gefahr
Durch den austretenden Wasserstrahl an
der Hochdruckdüse wirkt eine Rückstoß-
kraft auf die Handspritzpistole. Für siche-
ren Stand sorgen, Handspritzpistole und
Strahlrohr gut festhalten.
몇Gefahr
Hochdruckstrahlen können bei unsachge-
mäßem Gebrauch gefährlich sein. Der
Strahl darf nicht auf Personen, Tiere, aktive
elektrische Ausrüstung oder auf das Gerät
selbst gerichtet werden.
Achtung
Autoreifen, Lack oder empfindlichen Ober-
flächen wie Holz nicht mit dem Dreckfräser
reinigen, Gefahr der Beschädigung.
Achtung
Gefahr von Lackschäden
Bei Arbeiten mit Waschbürste muss diese frei
von Schmutz- oder sonstigen Partikeln sein.
Abbildung
Strahlrohr in Handspritzpistole einste-
cken und durch 90° Drehung fixieren.
Hebel der Handspritzpistole entsperren.
Hebel ziehen, das Gerät schaltet ein.
Gefahr
Die Verwendung von falschen Reinigungs-
mitteln oder Chemikalien kann die Sicher-
heit des Gerätes beeinträchtigen.
Verwenden Sie zur jeweiligen Reinigungs-
aufgabe ausschließlich KÄRCHER Reini-
gungs- und Pflegemittel, da diese speziell
für die Verwendung mit Ihrem Gerät entwi-
ckelt wurden. Die Verwendung von anderen
Reinigungs- und Pflegemitteln kann zu
schnellerem Verschleiß und dem Erlöschen
der Garantieansprüche führen. Bitte infor-
mieren Sie sich im Fachhandel oder fordern
Sie direkt bei KÄRCHER Informationen an.
Gefahr
Die falsche Verwendung von Reinigungs-
mitteln kann schwere Verletzungen oder
Vergiftungen verursachen.
Bei Verwendung von Reinigungsmitteln ist
das Sicherheitsdatenblatt des Reinigungs-
mittel-Herstellers zu beachten, insbeson-
dere die Hinweise zur persönlichen Schut-
zausrüstung.
Achtung
Gefahr von Geräteschäden
Reiniger "Ultra Foam Cleaner TM 615"
nur über Schaumdüse ausbringen.
Inbetriebnahme
Betrieb
Arbeiten mit Reinigungsmittel
Suck 'n' Clean
10 DE

– 11
Hinweise zum Reinigungsmittel: Die ge-
bräuchlichsten KÄRCHER Reinigungsmit-
tel können für diese Geräte bereits ge-
brauchsfertig in der Plug 'n' Clean Reini-
gungsmittelflasche mit Verschlussdeckel
gekauft werden. So entfällt das lästige Um-
bzw. Einfüllen.
Abbildung
Deckel von der Plug 'n' Clean Reini-
gungsmittelflasche abnehmen und die
Flasche mit der Öffnung nach unten in
den Anschluss für Reinigungsmittel
drücken.
Abbildung
Ansaugmenge der Reinigungsmittellö-
sung mit Dosierregler für Reinigungs-
mittel einstellen.
Strahlrohr mit Druckregulierung (Vario
Power) verwenden.
Strahlrohr auf Stellung „Mix“ drehen.
Hinweis: Dadurch wird bei Betrieb die
Reinigungsmittellösung dem Wasser-
strahl zugemischt.
Reinigungsmittellösung in Reinigungs-
mittelbehälter der Schaumdüse füllen
(Dosierungsangabe auf Gebinde der
Reinigungsmittel beachten).
Reinigungsmittel sparsam auf die tro-
ckene Oberfläche sprühen und einwir-
ken (nicht trocknen) lassen.
Gelösten Schmutz mit Hochdruckstrahl
abspülen.
Optional
Reinigungsmittellösung in Reinigungs-
mittelbehälter der Schaumdüse füllen
(Dosierungsangabe auf Gebinde der
Reinigungsmittel beachten).
Schaumdüse mit dem Reinigungsmit-
telbehälter verbinden.
Schaumdüse in Handspritzpistole ein-
stecken und durch 90° Drehung fixieren.
Hebel der Handspritzpistole loslassen.
Hebel der Handspritzpistole verriegeln.
Handspritzpistole in Aufbewahrung für
Handspritzpistole stecken.
Bei längeren Arbeitspausen (über 5 Mi-
nuten) zusätzlich das Gerät ausschal-
ten „0/OFF“.
몇Vorsicht
Den Hochdruckschlauch nur von der Hand-
spritzpistole oder dem Gerät trennen, wenn
kein Druck im System vorhanden ist.
Plug 'n' Clean Reinigungsmittelflasche
aus Aufnahme herausziehen und mit
Deckel verschließen. Zur Aufbewah-
rung um 180 ° gedreht in Aufnahme
stellen.
Hebel der Handspritzpistole loslassen.
Gerät ausschalten „0/OFF“.
Wasserhahn schließen.
Hebel der Handspritzpistole drücken,
um den noch vorhandenen Druck im
System abzubauen.
Hebel der Handspritzpistole verriegeln.
Netzstecker aus der Steckdose ziehen.
Gerät von der Wasserversorgung tren-
nen.
몇Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den beim Transport das Gewicht des Gerä-
tes beachten (siehe technische Daten).
Gerät am Transportgriff ziehen.
Vor liegendem Transport: Plug 'n' Clean
Reinigungsmittelflasche aus Aufnahme
herausziehen und mit Deckel verschlie-
ßen.
Gerät gegen Verrutschen und Kippen
sichern.
Empfohlene Reinigungsmethode
Schaumdüse
Betrieb unterbrechen
Betrieb beenden
Transport
Transport von Hand
Transport in Fahrzeugen
11DE

– 12
몇Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech-
nische Daten).
Vor längerer Lagerung, z.B. im Winter zu-
sätzlich die Hinweise im Kapitel Pflege be-
achten.
Gerät auf einer ebenen Fläche abstel-
len.
Gehäuse der Schnellkupplung für
Hochdruckschlauch in Pfeilrichtung
drücken und Hochdruckschlauch her-
ausziehen.
Trenntaste an der Handspritzpistole
drücken und Hochdruckschlauch von
der Handspritzpistole trennen.
Handspritzpistole in Aufbewahrung für
Handspritzpistole stecken.
Strahlrohr in die Aufbewahrung für
Strahlrohr einrasten.
Netzanschlussleitung, Hochdruck-
schlauch und Zubehör am Gerät ver-
stauen.
Achtung
Nicht vollständig entleerte Geräte und Zu-
behör können von Frost zerstört werden.
Gerät und Zubehör vollständig entleeren
und vor Frost schützen.
Um Schäden zu vermeiden:
Gerät vollständig von Wasser entlee-
ren: Gerät ohne angeschlossenen
Hochdruckschlauch und ohne ange-
schlossene Wasserversorgung ein-
schalten (max. 1 min) und warten, bis
kein Wasser mehr am Hochdruckan-
schluss austritt. Gerät ausschalten.
Gerät mit komplettem Zubehör in einem
frostsicheren Raum aufbewahren.
Gefahr
Gefahr eines Stromschlags. Vor allen Pfle-
ge– und Wartungsarbeiten das Gerät aus-
schalten und den Netzstecker ziehen.
Vor längerer Lagerung, z. B. im Winter:
Filter vom Saugschlauch für Reini-
gungsmittel abziehen und unter fließen-
dem Wasser reinigen.
Sieb im Wasseranschluss mit einer
Flachzange herausziehen und unter
fließendem Wasser reinigen.
Das Gerät ist wartungsfrei.
Gefahr
Gefahr eines Stromschlags. Vor allen Pfle-
ge– und Wartungsarbeiten das Gerät aus-
schalten und den Netzstecker ziehen.
Reparaturarbeiten und Arbeiten an elektri-
schen Bauteilen dürfen nur vom autorisier-
ten Kundendienst durchgeführt werden.
Kleinere Störungen können Sie mit Hilfe
der folgenden Übersicht selbst beheben.
Im Zweifelsfall wenden Sie sich bitte an den
autorisierten Kundendienst.
Hebel der Handspritzpistole ziehen,
das Gerät schaltet ein.
Prüfen ob die angegebene Spannung
auf dem Typenschild mit der Spannung
der Stromquelle übereinstimmt.
Netzanschlussleitung auf Beschädi-
gung prüfen.
Spannungsabfall wegen schwachem
Stromnetz oder bei Verwendung eines Ver-
längerungskabels.
Beim Einschalten zuerst den Hebel der
Handspritzpistole ziehen, dann den Ge-
räteschalter auf „I/ON“ stellen.
Lagerung
Gerät aufbewahren
Frostschutz
Pflege und Wartung
Pflege
Wartung
Hilfe bei Störungen
Gerät läuft nicht
Gerät läuft nicht an, Motor brummt
12 DE

– 13
Einstellung am Strahlrohr prüfen.
Wasserversorgung auf ausreichende
Fördermenge überprüfen.
Sieb im Wasseranschluss mit einer
Flachzange herausziehen und unter
fließendem Wasser reinigen.
Gerät entlüften: Gerät ohne angeschlos-
senen Hochdruckschlauch einschalten
und warten (max. 2 Minuten), bis Was-
ser blasenfrei am Hochdruckanschluss
austritt. Gerät ausschalten und Hoch-
druckschlauch wieder anschließen.
Hochdruckdüse reinigen: Verschmut-
zungen aus der Düsenbohrung mit ei-
ner Nadel entfernen und von vorne mit
Wasser ausspülen.
Wasserzulaufmenge überprüfen.
Eine geringe Undichtheit des Gerätes
ist technisch bedingt. Bei starker Un-
dichtheit den autorisierten Kunden-
dienst beauftragen.
Strahlrohr mit Druckregulierung (Vario
Power) verwenden.
Strahlrohr auf Stellung „Mix“ drehen.
Einstellung am Dosierregler für Reini-
gungsmittel überprüfen.
Prüfen ob Plug 'n' Clean Reinigungsmit-
telflasche mit der Öffnung nach unten
im Anschluss für Reinigungsmittel sitzt.
Sonderzubehör erweitert die Nutzungs-
möglichkeiten Ihres Gerätes. Nähere Infor-
mationen dazu erhalten Sie bei Ihrem KÄR-
CHER-Händler.
Verwenden Sie ausschließlich Original
KÄRCHER Ersatzteile. Eine Ersatzteilüber-
sicht finden Sie am Ende dieser Betriebs-
anleitung.
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Adressen finden Sie unter:
www.kaercher.com/dealersearch
Gerät kommt nicht auf Druck
Starke Druckschwankungen
Gerät undicht
Reinigungsmittel wird nicht
angesaugt
Zubehör und Ersatzteile
Sonderzubehör
Ersatzteile
Garantie
13DE

– 14
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Technische Daten
Elektrischer Anschluss
Spannung 230
1~50
V
Hz
Anschlussleistung 2,1 kW
Schutzgrad IP X5
Schutzklasse I
Netzabsicherung (träge) 10 A
Wasseranschluss
Zulaufdruck (max.) 0,8 MPa
Zulauftemperatur (max.) 40 °C
Zulaufmenge (min.) 10 l/min
Max. Ansaughöhe 0,5 m
Leistungsdaten
Arbeitsdruck 12,5 MPa
Max. zulässiger Druck 14,5 MPa
Fördermenge, Wasser 7,5 l/min
Fördermenge maximal 8,3 l/min
Fördermenge, Reinigungsmittel 0,3 l/min
Rückstoßkraft der
Handspritzpistole
20 N
Maße und Gewichte
Länge 344 mm
Breite 396 mm
Höhe 875 mm
Gewicht, betriebsbereit mit
Zubehör
14,0 kg
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Unsicherheit K
<2,5
0,3
m/s2
m/s2
Schalldruckpegel LpA
Unsicherheit KpA
71
2
dB(A)
dB(A)
Schallleistungspegel LWA +
Unsicherheit KWA
86 dB(A)
Technische Änderungen vorbehalten.
EG-Konformitätserklärung
Produkt: Hochdruckreiniger
Typ: 1.180-xxx
Einschlägige EG-Richtlinien
2000/14/EG
2004/108/EG
2006/42/EG (+2009/127/EG)
2011/65/EU
Angewandte harmonisierte Normen
EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Angewandtes
Konformitätsbewertungsverfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
Gemessen: 84
Garantiert: 86
Winnenden, 2014/02/01
CEO Head of Approbation
14 DE

– 5
Dear Customer.
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
The scope of delivery of your appliance is il-
lustrated on the packaging. Check the con-
tents of the appliance for completeness
when unpacking.
In the event of missing accessories or any
transport damage, please contact your
dealer.
This high pressure cleaner is designed for
domestic use only.
–for cleaning machines, vehicles, build-
ings, tools, facades, terraces, garden-
ing tools, etc. by means of a high-pres-
sure water jet (if necessary, with addi-
tional cleaning agents).
–with accessories, replacement parts
and cleaning agents approved by
KÄRCHER. Please observe the infor-
mation accompanying the cleaning
agents.
The packaging material can be recy-
cled. Please do not place the packag-
ing into the ordinary refuse for dispos-
al, but arrange for the proper recy-
cling.
Old appliances contain valuable ma-
terials that can be recycled. Please
arrange for the proper recycling of old
appliances. Please dispose your old
appliances using appropriate collec-
tion systems.
The extraction of water from public
waters is prohibited in some coun-
tries.
Work with detergents must only be
performed on liquid-tight work surfac-
es with connections to the wastewa-
ter runoff. Do not let release deter-
gent into waters or earth.
Cleaning operations which produce
oily waste water, e.g. engine washes,
underbody washes, may only be car-
ried out using washing stations
equipped with an oil separator.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
Contents
Scope of delivery . . . . . . . . . . . EN . . .5
Proper use . . . . . . . . . . . . . . . . EN . . .5
Environmental protection . . . . . EN . . .5
Safety . . . . . . . . . . . . . . . . . . . . EN . . .6
Description of the Appliance. . . EN . . .8
Before Startup . . . . . . . . . . . . . EN . . .9
Start up. . . . . . . . . . . . . . . . . . . EN . .10
Operation . . . . . . . . . . . . . . . . . EN . .10
Transport . . . . . . . . . . . . . . . . . EN . .12
Storage. . . . . . . . . . . . . . . . . . . EN . .12
Maintenance and care . . . . . . . EN . .12
Troubleshooting . . . . . . . . . . . . EN . .13
Accessories and Spare Parts. . EN . .13
Warranty. . . . . . . . . . . . . . . . . . EN . .13
Technical specifications . . . . . . EN . .14
EC Declaration of Conformity. . EN . .14
Scope of delivery
Proper use
Environmental protection
15EN

– 6
Danger
Pointer to immediate danger, which leads
to severe injuries or death.
몇Warning
Pointer to a possibly dangerous situation,
which can lead to severe injuries or death.
몇Caution
Pointer to a possibly dangerous situation,
which can lead to minor injuries.
Notice
Pointer to a possibly dangerous situation,
which can lead to property damage.
The high pressure jet may not
be directed at persons, ani-
mals, live electrical equipment
or at the appliance itself.
Protect the appliance against frost.
The appliance must not be directly
connected to the public drinking
water network.
Danger
Never touch the mains plug and the
socket with wet hands.
Check the power cord with mains plug
for damage prior to every use. Immedi-
ately have damaged power cord re-
placed by an authorised customer ser-
vice / electrician. Do not operate an ap-
pliance if the power cord is damaged.
All current-conducting parts in the working
area must be protected against jet water.
The mains plug and the coupling of an
extension cable must be watertight and
must never lie in water. Moreover, the
coupling may never lie on the ground.
The use of cable reels that ensure that
the sockets are at least 60 mm above
the ground is recommended.
Make sure that the power cord or exten-
sion cable is not damaged by running
over, pinching, dragging or the like. Pro-
tect the power cords from heat, oil, and
sharp edges.
몇Warning
The appliance may only be connected
to alternating current. The voltage must
correspond with the type plate of the
appliance.
The appliance may only be connected
to an electric supply that has been in-
stalled by an electrician in accordance
with IEC 60364.
Unsuitable electrical extension cables
can be hazardous. Only use electrical
extension cables outdoors which have
been approved and labelled for this pur-
pose and have an adequate cable
cross-section: 1 -10 m: 1.5 mm2;
10 - 30 m: 2.5 mm2:
Always fully unreel the extension cable
from the cable drum.
For safety reasons, we recommend that
you operate the appliance only via a re-
sidual current device (max. 30 mA).
Danger
Check important components, such as
high-pressure hose, hand spray gun
and safety installations, for damage pri-
or to every operation. Immediately re-
place damaged components. Do not
operate appliance with damaged com-
ponents.
The high-pressure jet must not be di-
rected at other persons or the user him-
/herself to clean clothing or footwear.
Never use the appliance to clean ob-
jects containing hazardous substances
(e.g. asbestos).
Vehicle tyres/tyre valves are suscepti-
ble to damage from the high-pressure
jet and may burst. The first indication for
this is a discolouration of the tyre. Dam-
aged vehicle tyres/tyre valves are peril-
ous. Keep a minimum jet distance of
30 cm during cleaning!
Keep packaging films away from chil-
dren, there is a risk of suffocation!
Safety
Meaning of the notes
Symbols on the machine
Electric components
Safe handling
16 EN

– 7
몇Warning
The appliance must not be operated by
children or persons who have not been
instructed accordingly.
This appliance is not intended for use
by persons with limited physical, senso-
ry or mental capacities or lacking expe-
rience and/or skills, unless such per-
sons are accompanied and supervised
by a person in charge of their safety or
they have received precise instructions
on the use of this appliance and have
understood the resulting risks.
Children must not play with this appli-
ance.
Supervise children to prevent them
from playing with the appliance.
The user must use the appliance as in-
tended. The person must consider the
local conditions and must pay attention
to other persons in the vicinity when
working with the appliance.
High-pressure hoses, fixtures and cou-
plings are important for the safety of the
appliance. Only use high-pressure hos-
es, fixtures and couplings recommend-
ed by the manufacturer.
Do not use the appliance when there
are other persons around unless they
are also wearing protective clothing.
This appliance was designed to be
used with detergents which are sup-
plied or recommended by the manufac-
turer. The use of other detergents or
chemicals may compromise the safety
of the appliance.
몇Caution
In case of extended breaks, switch the
appliance off at the main switch / appli-
ance switch or pull the mains plug.
Keep a distance of at least 30 cm when
using the jet for cleaning painted surfac-
es to avoid damage.
Never leave the appliance unattended
as long as it is in operation.
Do not operate the appliance at temper-
atures below 0 °C.
Danger
Do not spray flammable liquids.
Never draw in fluids containing solvents
or undiluted acids and solvents! This in-
cludes petrol, paint thinner and heating
oil. The spray mist is highly inflamma-
ble, explosive and poisonous. Do not
use acetone, undiluted acids and sol-
vents, as they corrode the materials
used on the appliance.
The appliance may not be operated in
explosive atmospheres.
If the appliance is used in hazardous ar-
eas (e.g. filling stations) the corre-
sponding safety regulations must be
observed.
Wear protective clothing and safety gog-
gles to protect against splash back contain-
ing water or dirt.
몇Caution
Create stability for the appliance prior to
any work on or with the appliance to pre-
vent accidents or damage.
The stability of the appliance is warrant-
ed when it is placed onto an even sur-
face.
Other risks
Personal protective equipment
Stability
17EN

– 8
몇Caution
Safety installations serve the protection of
the user and may not be modified or by-
passed.
The appliance switch prevents unintention-
al operation of the appliance.
This lock locks the lever of the trigger gun
and prevents the inadvertent start of the ap-
pliance.
The overflow valve prevents the permissi-
ble working pressure from being exceeded.
If the lever on the trigger gun is released
the pressure switch turns off the pump, the
high pressure jet is stopped. If the lever is
pulled the pump is turned on again.
Illustrations on fold-out page!
1 Coupling element for water
connection
2 Quick coupling for high pressure hose
3 Storage for trigger gun
4 Water connection with integrated sieve
5 Appliance switch "0/OFF“/ „I/ON“
6 Dosage regulator for detergent
7 Storage for trigger gun
8 Transport handle
9 Storage of Plug 'n' Clean detergent bot-
tle with detergent connection
10 Storage for high pressure hose
11 Storage hook for mains connection cable
12 Storage for spray lance
13 Mains cable with mains plug
14 Transport wheel with wheel cap
15 Trigger gun
16 Lock trigger gun
17 Key to detach the high pressure hose
from the trigger gun
18 High pressure hose
19 Spray lance with pressure regulation
(Vario Power)
Carrying out the most common cleaning
tasks. The work pressure can be stage-
lessly regulated between "Min" and
"Max". You can add detergent when
"Mix" is selected.
In order to adjust the working pressure,
release the lever of the hand spray gun
and turn the spray lance to the desired
position.
20 Spray lance with Dirtblaster
For strong contaminations
21 Rotary washing brush
Suitable for use with detergents.
Especially suitable for cleaning cars.
22 Foam nozzle with detergent container
With powerful foam for effortless cleaning.
23 Ultra Foam Cleaner TM 615
Apply the "Ultra Foam Cleaner TM 615"
cleaner via the foam nozzle only.
———————————————––––
Not included in the delivery
24 Plug 'n' Clean detergent bottle with
locking lid
25 Water supply hose
Use a fabric reinforced water hose with
a commercially available coupling. Min-
imum diameter 13 mm (1/2 inch); mini-
mum length 7.5 m.
Safety Devices
Appliance switch
Lock trigger gun
Overflow valve with pressure switch
Description of the Appliance
18 EN

– 9
Illustrations on fold-out page!
Mount loose parts delivered with
appliance prior to start-up.
Illustration
Push the wheels into the intake and se-
cure them with the plugs. Align the plug
properly.
Illustration
Place the bottom holder into the recess-
es and push forward until it audibly
locks in.
Insert the top holder and push down all
the way.
You will need the 2 included screws as well
as a Phillips screwdriver PH 2.
Illustration
Slide the transport handle into the guide
and secure it with 2 screws.
You will need the 2 included screws as well
as a Phillips screwdriver PH 2.
Illustration
Insert both detergent hoses onto the
hose fittings.
Install the dosage regulator and con-
nect using 2 screws.
Note: During installation you must
make sure that the tongues of the dos-
age regulator match up with the intend-
ed recesses in the casing.
Illustration
Push the high pressure hose into the
trigger gun until it locks audibly.
Note: Make sure the connection nipple
is aligned correctly.
Check the secure connection by pulling
on the high pressure hose.
Notice
Impurities in the water can damage the
high-pressure pump and the accessories.
For protection, the use of the KÄRCHER
water filter (optional accessory, order no.
4.730-059) is recommended.
For connection values, see type plate/tech-
nical data.
Observe regulations of water supplier.
몇Warning
According to applicable regulations, the ap-
pliance must never be used on the drinking
water net without a system separator. A
suitable system separator by KÄRCHER or
alternatively a system separator according
to EN 12729 type BA must be used.
Water that has flown through a system sepa-
rator is no longer classified as drinking water.
Notice
Always connect the system separator to the
water supply, never directly to the appliance!
Illustration
Screw the coupling element to the wa-
ter connection on the appliance.
This high-pressure cleaner is suited to work
with the KÄRCHER suction hose with back-
flow valve (Optional accessory, order no.
4.440-238) to draw in surface water, e.g.
from water butts or ponds (see specifica-
tions for max. suction height).
Fill the suction hose with water.
Screw the suction hose into the water con-
nection of the appliance and insert it into
the water source (e.g. rainwater drum).
Before Startup
Attaching the Accessories
Install wheels
Install the storage for trigger gun
Install the transport handle
Install the dosage regulator for detergent
Connect the high pressure hose to the
trigger gun
Water supply
Water supply from mains
Drawing in water from open reservoirs
19EN

– 10
Notice
Dry running of more than 2 minutes leads to
damage of the high-pressure pump. If the
appliance does not build up pressure within
2 minutes, switch the appliance off and pro-
ceed in accordance with the instructions in
Chapter "Troubleshooting".
Illustration
Push the high pressure hose into the
quick coupling until it locks audibly.
Note: Make sure the connection nipple
is aligned correctly.
Check the secure connection by pulling
on the high pressure hose.
Attach the water supply hose to the
coupling on the water connection.
Note: The supply hose is not included.
Connect the water supply hose to the
water supply.
Completely open the water tap.
Insert the mains plug into the socket.
Turn on the appliance “I/ON”.
Illustration
Unlock the lever on the trigger gun.
Pull on the lever of the trigger gun; the
device will switch on.
Switch the appliance on for a (max. of 2
minutes) and wait until the water exits at
the hand spray gun without bubbles.
Release the lever on the trigger gun.
Note: Release the lever of the trigger
gun; the device will switch off again.
High pressure remains in the system.
Illustration
Lock the lever on the trigger gun.
몇Danger
The water jet that is emitted from the high-
pressure nozzle results in a repulsion pow-
er acting on the hand spray gun. Make sure
that you have a firm footing and are also
holding the hand spray gun and spray lance
firmly.
몇Danger
High-pressure jets can be dangerous if im-
properly used. The jet may not be directed
at persons, animals, live electrical equip-
ment or at the appliance itself.
Notice
Car tyres, paint or sensitive surfaces such
as wood should not be cleaned with the dirt
blaster, as there is a risk of damage.
Notice
Risk of damage to the paintwork
When working with the washing brush, it
must be free of dirt or other particles.
Illustration
Push the spray lance into the trigger
gun and fasten it by turning it through
90°.
Unlock the lever on the trigger gun.
Pull on the lever of the trigger gun; the
device will switch on.
Danger
The use of wrong detergents or chemicals
can compromise the safety of the appli-
ance.
Please use exclusively KÄRCHER deter-
gents and care products to carry out the re-
spective cleaning task, as these were spe-
cifically developed for your appliance. The
use of other detergents and care products
may lead to premature wear and can inval-
idate your warranty claims. Please obtain
information at your local dealer or request
information directly from KÄRCHER.
Danger
The improper use of detergents can cause
severe injuries or toxication.
When using detergents, the material data
safety sheet issued by the detergent manu-
Start up Operation
Working with detergent
20 EN
