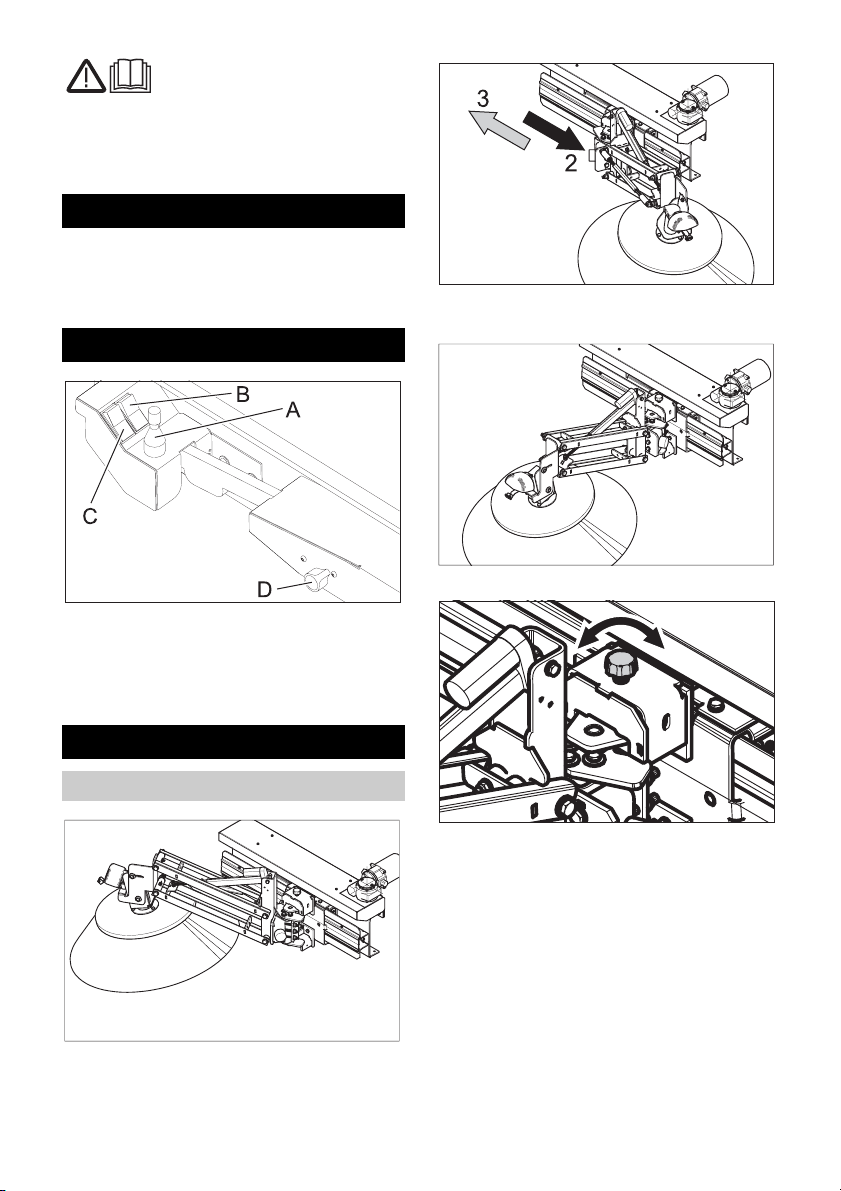

Deutsch 3
Lesen Sie vor der ersten Be-
nutzung Ihres Gerätes diese
Betriebsanleitung und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für
späteren Gebrauch oder für Nachbesitzer
auf.
Der Zusatz-Seitenbesen ermöglicht durch
seine größere Ausladung eine intensive
Reinigung des rechten oder linken Rand-
bereichs.
A Joystick
B Drehrichtung des Seitenbesens
C Endlagenstellung des Seitenbesens
D Regulierventil der Wassermenge (stu-
fenlos)
1 Transportfahrt
2 Arbeitsstellung links
3 Arbeitsstellung rechts
4 Position für Wartungsarbeiten
ÎKlemmschraube lösen.
ÎArretierung anheben.
ÎSeitenbesen ausrichten.
ÎKlemmschraube anziehen.
Funktion
Bedienfeld
Inbetriebnahme
Seitenbesen ausrichten

4 Deutsch
Hinweis
Der Schalter für Endlagenstellung (C)
muss sich in Stellung 2 befinden, damit der
Joystick verwendet werden kann.
ÎDrehrichtung bestimmen und Seitenbe-
sen einschalten.
ÎSeitenbesen absenken.
Bedienung
Seitenbesen in Endlagenstellung
absenken/anheben
Endlagenstellung des
Seitenbesens
1 Seitenbesen in untere
Endlagenstellung ab-
senken
2 Aus/Joystickbetrieb
3 Seitenbesen in obere
Endlagenstellung an-
heben
Seitenbesen einschalten
Drehrichtung des Sei-
tenbesens
1 Drehrichtung rechts
2Aus
3 Drehrichtung links
Wassermenge des Seitenbesens re-
gulieren
Regulierventil der
Wassermenge (stufen-
los)
OFF Aus
MAX Maximale Wasser-
menge
Joystickbetrieb
Joystick
1 Seitenbesen absenken
2 Seitenbesen anheben
3 Seitenbesen nach rechts
verfahren
4 Seitenbesen nach links
verfahren
Reinigungsbetrieb

Deutsch 5
ÎSchalter Sprühwasser drücken.
ÎWassermenge am Regulierventil ein-
stellen.
ÎReinigung durchführen.
ÎSeitenbesen je nach Reinigungsaufga-
be nach rechts oder links verfahren.
ÎSeitenbesen anheben.
ÎSeitenbesen ausschalten.
ÎSprühwasser ausschalten.
ÎHydrauliksystem überprüfen.
ÎAlle 5 Lagerstellen abschmieren.
ÎFührungsbahnen regelmäßig nach je-
der Schicht reinigen.
ÎGerät ausschalten.
ÎFeststellbremse arretieren.
ÎSeitenbesen anheben.
ÎHandmuttern lösen.
ÎSeitenbesen abnehmen.
ÎNeuen Seitenbesen anschrauben.
Reinigung beenden
Pflege und Wartung
Seitenbesen auswechseln

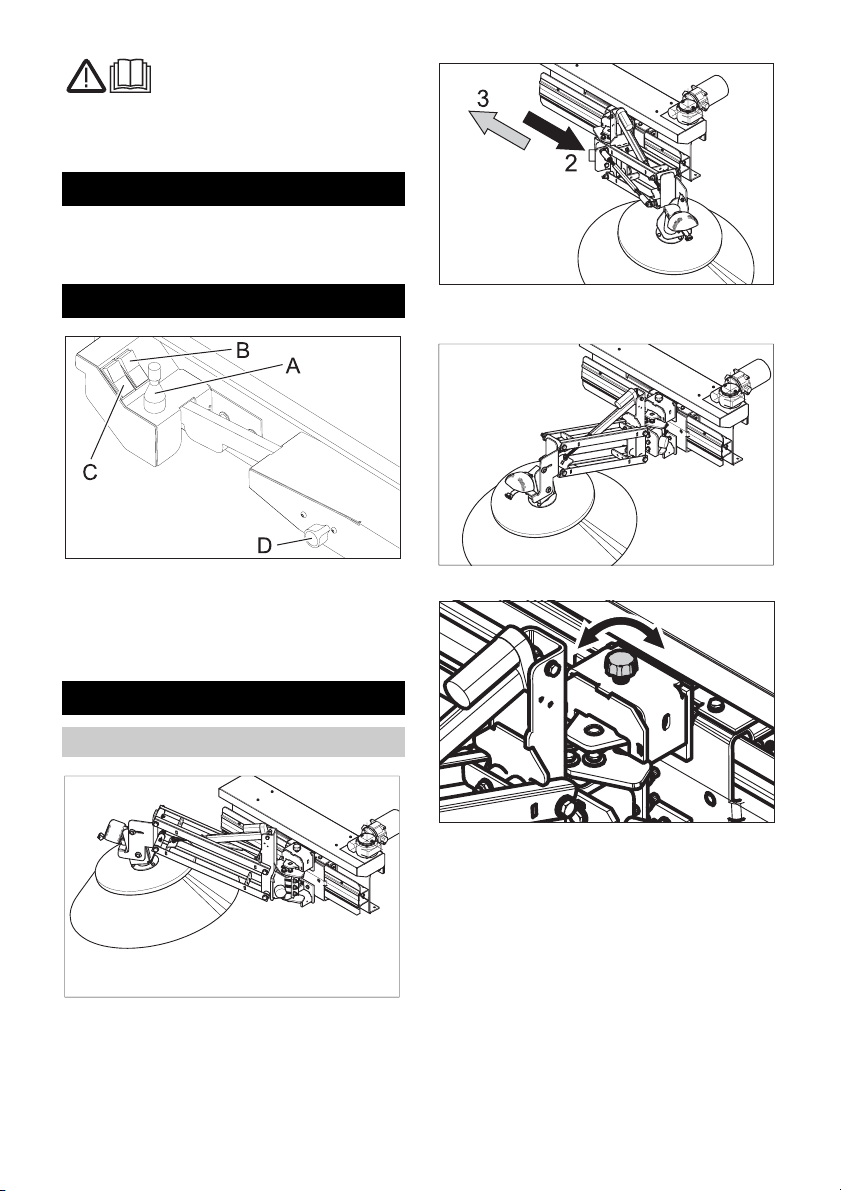

6 English
Please read and comply with
these instructions prior to the
initial operation of your appliance. Retain
these operating instructions for future refer-
ence or for subsequent possessors.
The additional side brush provides inten-
sive cleaning for the right or left edge areas
due its larger extension.
A Joystick
B Rotation direction of the side brush
C End position of the side brush
D Regulating valve of the water volume
(stepless)
1 Transport drive
2 Work position left
3 Work position right
4 Position for maintenance procedures
ÎLoosen the clamping screw.
ÎRaise lock.
ÎAlign side brush.
ÎTighten clamping screw.
Function
Operating field
Start up
Align side brush

English 7
Note
The switch for the end position (C) must be
in position 2 in order to be able to use the
joystick.
ÎDetermine rotation direction and switch
on side brush.
ÎLower the side-brushes.
ÎPress spray water button.
ÎAdjust the water volume using the regu-
lation valve.
ÎPerform the cleaning operation.
ÎDepending on the cleaning task, move
the side brush to the left or to the right.
ÎThe side-brushes lift up.
ÎSwitch off side brush.
ÎSwitch-off spray water.
Operation
Raise/lower side brush in its end
position
End position of the side
brush
1 Lower side brush to its
lower end position
2 Off/Joystick operation
3 Raise side brush to its
upper end position
Switch on side brush
Rotation direction of
the side brush
1 Direction of rotation,
right
2Off
3 Rotation direction left
Regulate the water volume of the
side brush
Regulating valve of the
water volume (step-
less)
OFF Off
MAX Maximum water vol-
ume
Joystick operation
Joystick
1 Lower the side brushes
2 Raise side-brushes
3 Move side brush to the
right
4 Move side brush to the left
Cleaning operations
Complete cleaning

8 English
ÎCheck the hydraulic system.
ÎGrease all 5 bearing locations.
ÎClean the guide strips regularly after
each shift.
ÎTurn off the appliance.
ÎLock parking brake.
ÎThe side-brushes lift up.
ÎLoosen hand nuts.
ÎRemove the wiper blade.
ÎFix in the new wiper blade.
Maintenance and care
Replacing side brush

Français 9
Lisez attentivement ce mode
d’emploi avant la première uti-
lisation de l’appareil et respectez les con-
seils y figurant. Conservez ce mode
d’emploi pour une utilisation ultérieure ou
un éventuel repreneur de votre matériel.
Le balai latéral supplémentaire permet de
par sa portée plus étendue un nettoyage in-
tensif de la zone de bord droite ou gauche.
A Joystick
B Sens de rotation du balai latéral
C Position finale du balai latéral
D Soupape de régulation de la quantité
d'eau (en continu)
1 Déplacement de transport
2 Position de travail gauche
3 Position de travail droite
4 Position pour les travaux d'entretien
ÎDesserrer la vis de serrage
ÎLever le blocage.
ÎAligner le balai latéral.
ÎSerrer la vis de serrage.
Fonction
Zone de commande
Mise en service
Aligner le balai latéral

10 Français
Remarque
Le commutateur pour la position finale (C)
doit se trouver en position 2 afin de pouvoir
utiliser le Joystick.
ÎDéterminer le sens de rotation et mettre
le balai latéral en service.
ÎAbaisser les balayeuses latérales.
Utilisation
Abaisser/lever le balai latéral en po-
sition finale
Position finale du balai
latéral
1 Abaisser le balai latéral
dans la position finale
inférieure
2 Arrêt/mode joystick
3 Remonter le balai laté-
ral en position finale
supérieure
Mettre le balai latéral en service
Sens de rotation du ba-
lai latéral
1 Sens de rotation droit
2 Arrêt
3 Sens de rotation gau-
che
Régler la quantité d'eau du balai la-
téral
Soupape de régulation
de la quantité d'eau (en
continu)
OFF Arrêt
MAX Quantité d'eau maxi-
male
Mode joystick
Joystick
1 Abaisser le balai latéral
2 Lever le balai latéral
3 Déplacer le balai latéral
vers la droite
4 Déplacer le balai latéral
vers la gauche
Fonctionnement de nettoyage

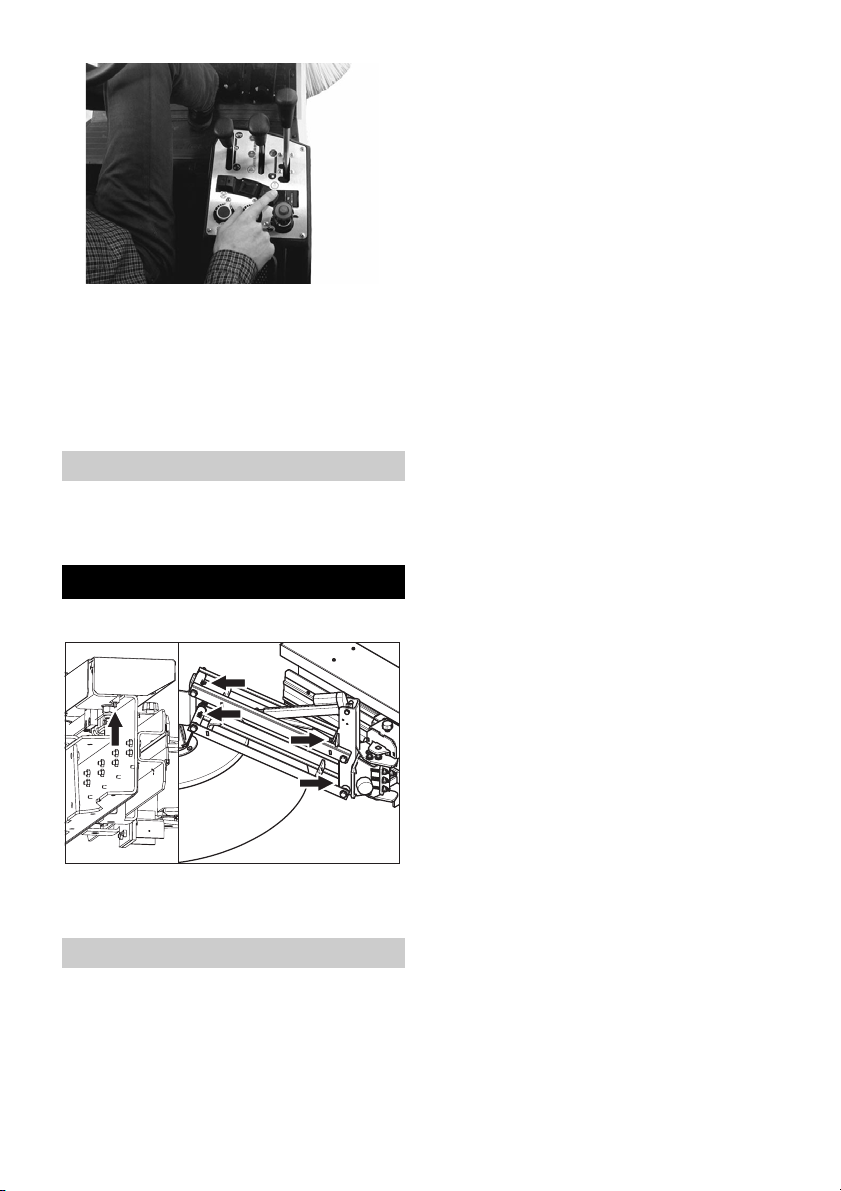

Français 11
ÎAppuyer sur l'interrupteur Eau d'arrosa-
ge.
ÎRégler la quantité d'eau sur la vanne de
régulation.
ÎProcéder au nettoyage.
ÎDéplacer le balai latéral vers la droite
ou vers la gauche en fonction de la tâ-
che de nettoyage.
ÎLever les balais latéraux.
ÎMettre le balai latéral hors service.
ÎDésactiver l'eau d'arrosage.
ÎContrôler le système hydraulique.
ÎLubrifier les cinq points de paliers.
ÎNettoyer les voies de guidage régulière-
ment après chaque équipe.
ÎMettre l’appareil hors tension.
ÎSerrer le frein de stationnement.
ÎLever les balais latéraux.
ÎDesserrer les écrous à main.
ÎEnlever le balai latéral.
ÎVisser le nouveau balai latéral.
Terminer le nettoyage
Entretien et maintenance
Remplacer les balais latéraux

12 Italiano
Prima di utilizzare l'apparec-
chio per la prima volta, legge-
re e seguire queste istruzioni per l'uso.
Conservare le presenti istruzioni per l'uso
per consultarle in un secondo tempo o per
darle a successivi proprietari.
La spazzola laterale supplementare grazie
al suo scarico maggiore consente una puli-
zia intensa dell'area marginale desra o sini-
stra.
A Joystick
B Controllare il senso di rotazione della
spazzola laterale
C Controllare la posizione finale della
spazzola laterale
D Valvola di regolazione della quantità di
acqua (continua)
1Trasporto
2 Posizione di lavoro sinistra
3 Posizione di lavoro destra
4 Posizione per lavori di manutenzione
ÎAllentare la vite di serraggio.
ÎSollevare il dispositivo di blocco.
ÎOrientare la spazzola laterale.
ÎStringere la vite di serraggio.
Funzione
Quadro di controllo
Messa in funzione
Orientamento della spazzola latera-
le

Italiano 13
Avvertenza
L'interruttore per la posizione finale (C)
deve trovarsi in posizione 2 affinché possa
essere impiegato il Joystick.
ÎDeterminare il senso di rotazione ed at-
tivare la spazzola laterale.
ÎAbbassare le spazzole laterali.
Uso
Abbassare/Sollevare la spazzola la-
terale in posizione finale
Controllare la posizio-
ne finale della spazzo-
la laterale
1 Abbassare la spazzola
laterale nella posizione
finale inferiore
2 Off/Funzionamento
Joystick
3 Sollevare la spazzola
laterale nella posizione
finale superiore
Attivare la spazzola laterale
Controllare il senso di
rotazione della spazzo-
la laterale
1 Senso di rotazione de-
strorso
2 Spento
3 Senso di rotazione si-
nistrorso
Regolare la quantità di acqua della
spazzola laterale
Valvola di regolazione
della quantità di acqua
(continua)
OFF Spento
MAX Quantità di acqua mas-
sima
Funzionamento Joystick
Joystick
1 Abbassare la spazzola la-
terale
2Sollevarelespazzole late-
rali
3 Spostare la spazzola late-
rale verso destra
4 Spostare la spazzola late-
rale verso sinistra
Modalità pulizia

14 Italiano
ÎPremere l'interruttore Acqua nebulizza-
ta.
ÎRegolare la quantità di acqua con la
valvola di regolazione.
ÎEseguire la pulizia.
ÎSpostare la spazzola laterale, in base al
compito di pulizia da effettuare, verso
destra o sinistra.
ÎSollevare le spazzole laterali.
ÎDisattivare la spazzola laterale.
ÎDisattivare la nebulizzazione di acqua.
ÎControllare il sistema idraulico.
ÎLubrificare i 5 punti dei cuscinetti.
ÎPulire regolarmente i binari guida dopo
ogni turno di lavoro.
ÎSpegnere l’apparecchio.
ÎBloccare il freno di stazionamento.
ÎSollevare le spazzole laterali.
ÎAllentare i dadi manuali.
ÎRimuovere le spazzole laterali.
ÎAvvitare le nuove spazzole laterali.
Concludere la pulizia
Cura e manutenzione
Sostituzione della scopa laterale

Nederlands 15
Gelieve vóór het eerste ge-
bruik van uw apparaat deze
gebruiksaanwijzing te lezen en ze in acht te
nemen. Bewaar deze gebruiksaanwijzing
voor later gebruik of voor eventuele volgen-
de eigenaars.
Door de grotere vlucht van de extra zijbe-
zem is een intensievere reiniging van het
rechter of linker randbereik mogelijk.
A Joystick
B Draairichting van de zijbezem
C Eindstand van de zijbezem
D Regelventiel van de waterhoeveelheid
(traploos)
1 Transport
2 Werkstand links
3 Werkstand rechts
4 Positie voor onderhoudswerkzaamhe-
den
ÎKlemschroef losdraaien.
ÎVergrendeling optillen.
ÎZijbezem in de juiste stand brengen.
ÎKlemschroef aanspannen.
Functie
Bedieningsveld
Inbedrijfstelling

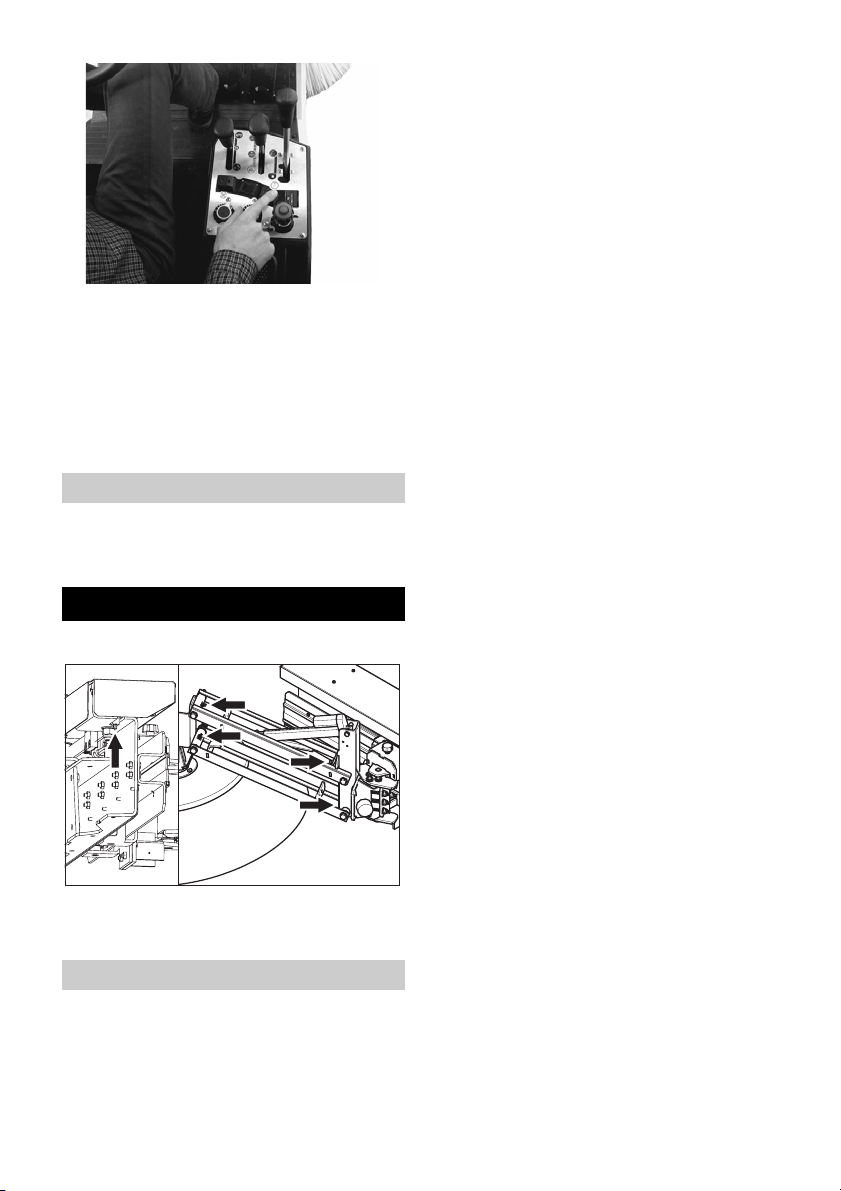

Zijbezem in de juiste stand brengen

16 Nederlands
Waarschuwing
De schakelaar voor eindstand (C) moet
zich in stand 2 bevinden, zodat de joystick
gebruikt kan worden.
ÎDraairichting bepalen en zijbezem in-
schakelen.
ÎZijbezems laten zakken.

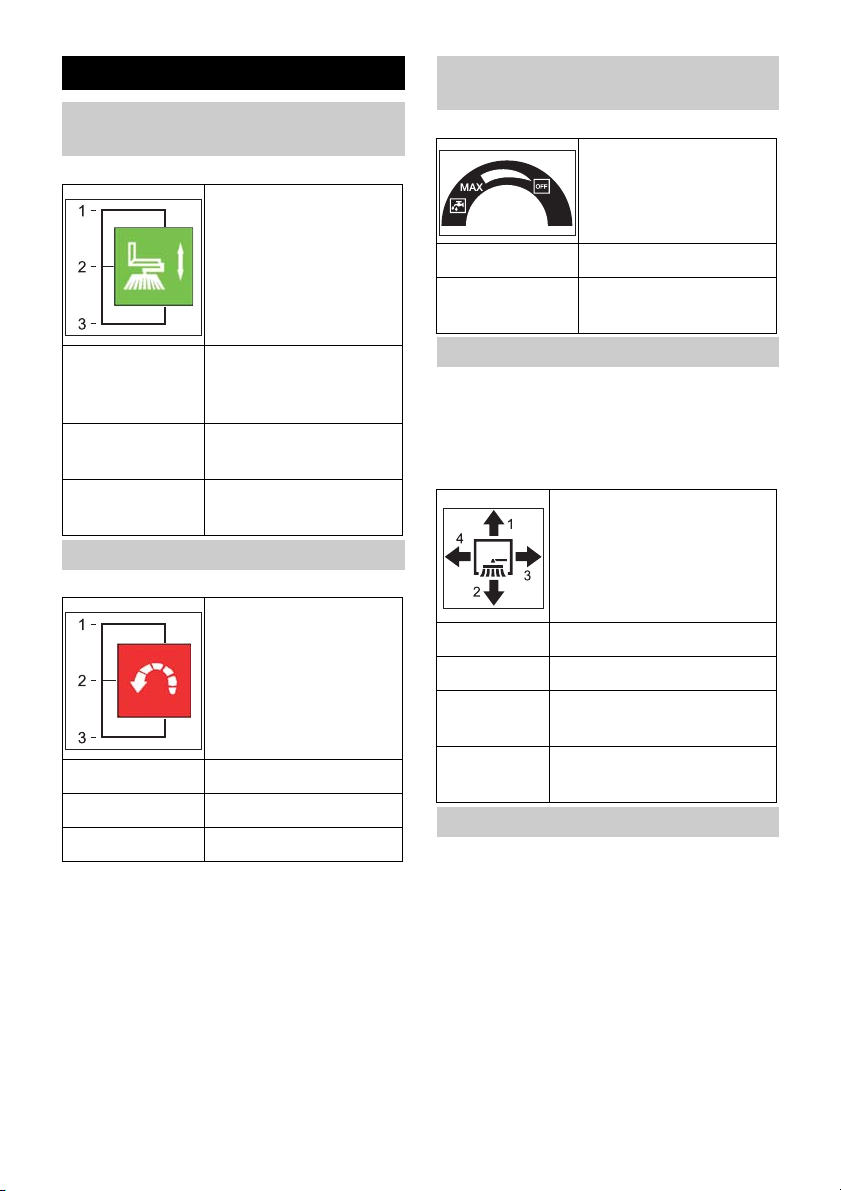

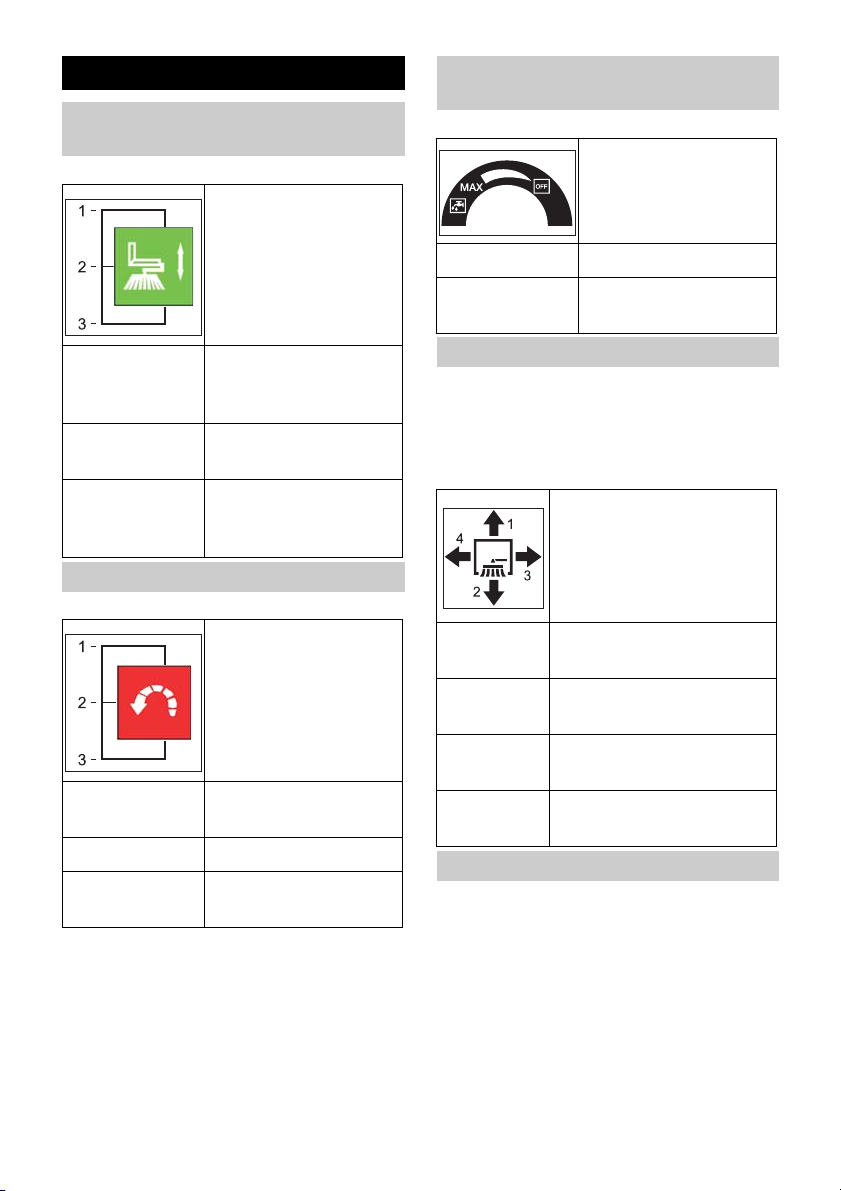

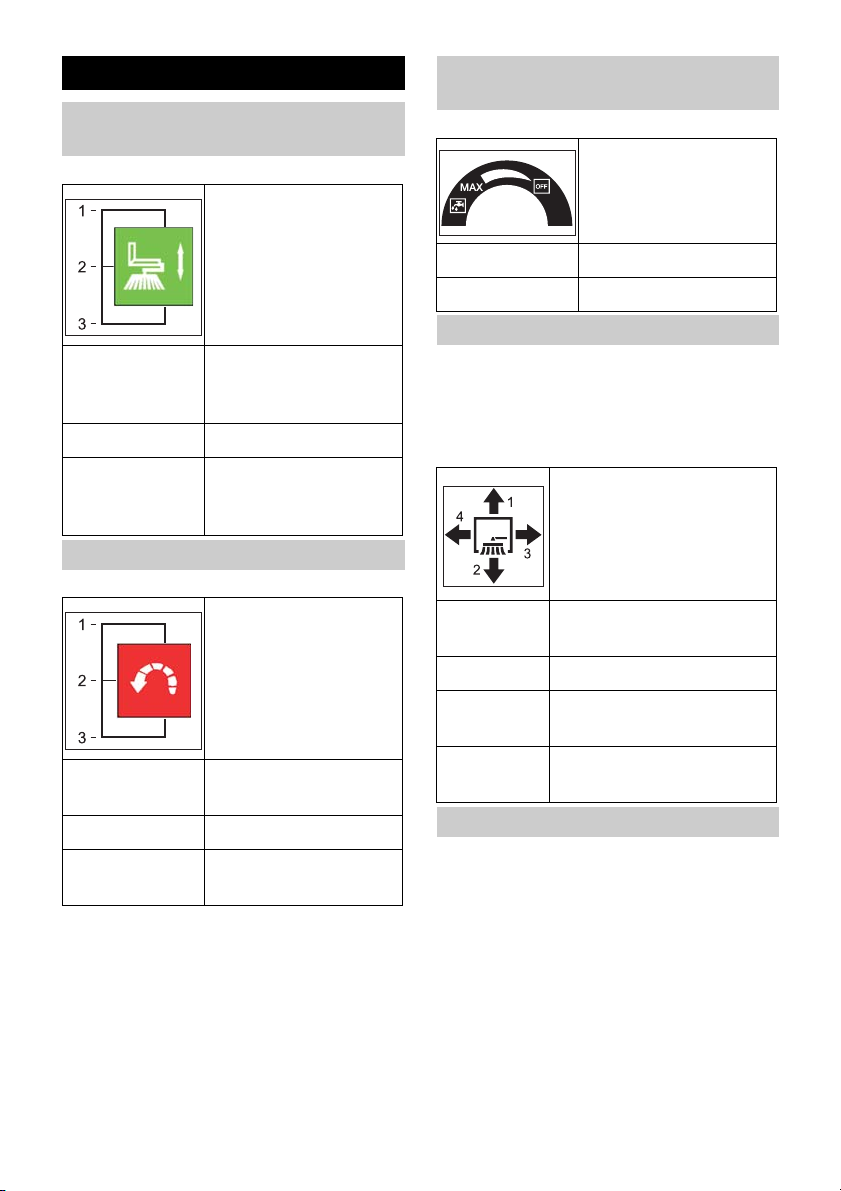

Bediening
Zijbezem in de eindstand laten zak-
ken / omhoog brengen
Eindstand van de zij-
bezem
1 Zijbezem in de onder-
ste eindstand laten
zakken
2 Uit/Werking met joy-
stick
3 Zijbezem in de boven-
ste eindstand brengen
Zijbezem inschakelen
Draairichting van de
zijbezem
1 Draairichting rechts
2Uit
3 Draairichting links
Waterhoeveelheid van de zijbezem
regelen
Regelventiel van de
waterhoeveelheid
(traploos)
OFF Uit
MAX Maximale waterhoe-
veelheid
Werking met joystick
Joystick
1 Zijbezem laten zakken
2 Zijbezems opheffen
3 Zijbezem naar rechts ver-
plaatsen
4 Zijbezem naar links ver-
plaatsen
Reinigingswerking

Nederlands 17
ÎOp de schakelaar sproeiwater drukken.
ÎWaterhoeveelheid instellen aan het re-
gelventiel.
ÎReiniging uitvoeren.
ÎZijbezem naar rechts of naar links ver-
plaatsen in functie van de reinigingsop-
gave.
ÎZijbezems opheffen.
ÎZijbezem uitschakelen.
ÎSproeiwater uitschakelen.
ÎHydraulisch systeem controleren.
ÎAlle 5 lagerpunten smeren.
ÎGeleibaan regelmatig na elke ploeg rei-
nigen.
ÎApparaat uitschakelen.
ÎParkeerrem vastzetten.
ÎZijbezems opheffen.
ÎHandmoeren losdraaien.
Îzijbezem erafnemen.
Înieuwe zijbezem eropschroeven.
Reiniging beëindigen
Onderhoud
Zijbezem verwisselen

18 Español
Antes de poner en marcha por
primera vez el aparato, lea el
presente manual de instrucciones y siga
las instrucciones que figuran en el mismo.
Conserve estas instrucciones para su uso
posterior o para propietarios ulteriores.
La escoba lateral adicional permite una lim-
pieza intensiva de la zona derecha o iz-
quierda de la rueda gracias a su gran
alcance.
A Joystick
B Dirección de giro de la escoba lateral
C Posición final de la escoba lateral
D Válvula reguladora del caudal de agua
(con progresión continua)
1 Desplazamiento de transporte
2 Posición de trabajo izquierda
3 Posición de trabajo derecha
4 Posición para trabajos de mantenimien-
to
ÎAflojar el tornillo de sujeción.
ÎBloquear.
ÎColocar la escoba lateral.
ÎApretar el tornillo de sujeción.
Función
Panel de control
Puesta en marcha
Colocar la escoba lateral

Español 19
Nota
El interruptor para la posición final (C) debe
estar en la posición 2, para poder utilizar el
Joystick.
ÎDeterminar la dirección de giro y conec-
tar la escoba lateral.
ÎBajar las escobas laterales.
Manejo
Elevar/bajar la escoba lateral en la
posición final
Posición final de la es-
coba lateral
1 Bajar la escoba lateral
en la posición final in-
ferior
2 OFF/modo Joystick
3 Elevar la escoba late-
ral en la posición final
superior
Conectar la escoba lateral
Dirección de giro de la
escoba lateral
1 Dirección de giro dere-
cha
2OFF
3 Dirección de giro iz-
quierda
Regular el caudal de agua de las es-
cobas laterales
Válvula reguladora del
caudal de agua (con
progresión continua)
OFF OFF
MAX Caudal máximo
Modo Joystick
Joystick
1 Bajar las escobas latera-
les
2 Elevar la escoba lateral
3 Desplazar la escoba late-
ral hacia la derecha
4 Desplazar la escoba late-
ral hacia la izquierda
Servicio de limpieza

20 Español
ÎPresione el interruptor del agua de pul-
verización.
ÎAjustar el caudal de agua en la válvula
de regulación.
ÎLlevar a cabo la limpieza.
ÎDesplazar la escoba lateral hacia la de-
recha o izquierda, dependiendo de la
tarea de limpieza.
ÎElevar la escoba lateral.
ÎDesconectar la escoba lateral.
ÎApagar el agua de pulverización.
ÎComprobar el sistema hidráulico.
ÎLubricar los 5 puntos de rodamiento.
ÎLimpiar las guías regularmente des-
pués de cada turno.
ÎDesconexión del aparato
ÎActive el freno de estacionamiento.
ÎElevar la escoba lateral.
ÎAflojar las tuercas manuales.
ÎExtraer la escoba lateral.
ÎEnroscar una nueva escoba lateral.
Finalizar la limpieza
Cuidados y mantenimiento
Reemplazo de la escoba lateral
