K Tool International KTI63515 User manual

KTI63515 8/12/14
1200 LB. LOW PROFILE TRANSMISSION JACK
OWNERS MANUAL
KTI63515
SPECIFICATIONS
Capacity ..........................................................................1200 Lbs.
Low Pickup Height......................................................................6"
High Lifting Point ...............................................................31-1/2"
Saddle Forward Tilt................................................................... 56º
Saddle Backward Tilt ................................................................ 10º
Saddle Lateral Tilt............................................................ 10º - 15º
Base Size ................................................ 37" long x 18-3/4" wide
Maximum Lifting Head Size...............................15-1/2" x 15-1/2"
Shipping Weight.............................................................114.7 Lbs.
Complies with ASME PALD/2009 Safety Standard

KTI63515 2 8/12/14
This is the safety alert symbol. It is used to alert you to
potential personal injury hazards. Obey all safety messages
that follow this symbol to avoid possible injury or death.
IMPORTANT: READ THESE INSTRUCTIONS BEFORE OPERATING
BEFORE USING THIS DEVICE, READ THIS MANUAL COMPLETELY AND THOROUGHLY, UNDERSTAND ITS OPERATING
PROCEDURES, SAFETY WARNINGS AND MAINTENANCE REQUIREMENTS.
It is the responsibility of the owner to make sure all personnel read this manual prior to using the device. It is also the responsibility
of the device owner to keep this manual intact and in a convenient location for all to see and read.
If the manual or product labels are
lost or not legible, contact K-Tool International for replacements. If the operator is not uent in English, the product and safety instructions
shall be read to and discussed with the operator in the operator's native language by the purchaser/owner or his designee, making sure
that the operator comprehends its contents.
THE NATURE OF HAZARDOUS SITUATIONS
The use of portable automotive lifting and support devices is subject to certain hazards that cannot be prevented by mechanical means,
but only by the exercise of intelligence, care, and common sense. It is therefore essential to have owners and personnel involved in the
use and operation of the equipment who are careful, competent, trained, and qualied in the safe operation of the equipment and its
proper use. Examples of hazards are dropping, tipping or slipping of loads caused primarily by improperly secured loads, overloading,
off-centered loads, use on other than hard level surfaces, and using equipment for a purpose for which it was not designed.
METHODS TO AVOID HAZARDOUS SITUATIONS
 • Read,study,understand,andfollowallinstructionsbeforeoperatingthisdevice.
 • Inspectthejackbeforeeachuse.Donotusejackifdamaged,altered,modied,inpoorcondition,orhaslooseormissing
hardware or components. Make corrections before using.
 • Consultthevehiclemanufacturerforthetransmission’scenterofbalance.
 • Securethetransmissiontothejack’ssaddlewiththeanchoragerestraintsystemprovidedbeforeraisingorlowering
the transmission.
 • Centerloadonsaddle.Besuresetupisstablebeforeworkingonvehicle.
 • Supporttheenginewithastandbeforeunboltingthetransmissionfromtheengine.
 • WeareyeprotectionthatmeetsANSIZ87.1andOSHAstandards(usersandbystanders).
 • Donotusejackbeyonditsratedcapacity.Donotshockload.
 • Useonlyonahardlevelsurface.
 • Adequatelysupportthevehiclebeforestartingrepairs.
 • Useofthisproductislimitedtotheremoval,installationandtransportationintheloweredposition,oftransmissions,transfer
cases and transaxles.
 • DonotuseanyadaptersunlessapprovedorsuppliedbyK-ToolInternational.
 • Alwayslowerthejackslowlyandcarefully.
 • ThisproductmaycontainoneormorechemicalsknowntotheStateofCaliforniatocausecancerandbirthdefectsorother
reproductive harm. Wash hands thoroughly after handling.
 • Failuretoheedthesewarningsmayresultinpersonalinjuryand/orpropertydamage.
CONSEQUENCES OF NOT AVOIDING HAZARDOUS SITUATIONS
Failuretoreadthismanualcompletelyandthoroughly,failuretounderstanditsOPERATINGINSTRUCTIONS,SAFETYWARNINGS,
MAINTENANCEINSTRUCTIONSandcomplywiththem,andfailuretocomplywiththeMETHODSTOAVOIDHAZARDOUS
SITUATIONScouldcauseaccidentsresultinginseriousorfatalpersonalinjuryand/orpropertydamage.
WARNING:Indicatesahazardoussituation
which, if not avoided, could result in death
or serious injury.
WARNING
WARNING
WARNING
WARNING
WARNING INFORMATION

KTI63515 3 8/12/14
SETUP INSTRUCTIONS
   ThisisthesafetyalertsymbolusedfortheSETUPINSTRUCTIONSsectionofthismanualtoalertyoutopotentialpersonal
injury hazards. Obey all instructions to avoid possible injury or death.
Refertopartsbreakdownonpage5and6:
1. Thengers(#16)mustbeinstalledinthesaddleassembly(#12)withthebolts(#14)andwashers(#15).
2. Thechain(#13)mustbeattachedtothesaddleassembly(#12)asshownintheexplodedviewdrawing.Thestud(#18)mustbe
 attachedtothesaddlewiththewasher(#19)andhexnut(#21).
3. Securethehook(#17)tothestud(#18)withthewasher(#19)andwingnut(#20).
4. Airmaygettrappedinthehydraulicsystemduringfreightandhandling.
PURGING AIR FROM THE HYDRAULIC SYSTEM:
 a. Rotatetheknobatthetopofthehydraulicblockinaclockwisedirectionuntiltight.
  Nowturnitinacounterclockwisedirectiontwofullturns.
 b. Activatethehandpumpabout15times.
 c. Rotatethereleasevalveknobatthetopofthehydraulicblockinaclockwisedirectionuntiltight.
 d. Activatethehandpumpuntiltheliftarmisraisedtomaximumheight.Youshouldexperienceafullpumpstrokewitheach
incremental pump.
 e. Repeatsteps"a"through"d"untilallairispurgedfromthesystem.
OPERATING INSTRUCTIONS
   ThisisthesafetyalertsymbolusedfortheOPERATINGINSTRUCTIONSsectionofthismanualtoalertyoutopotential
personal injury hazards. Obey all instructions to avoid possible injury or death.
1. Liftthevehicletothedesiredworkheight,andsupportthevehicleinaccordancewiththeliftmanufacturer'srecommendedlifting
and support procedures.
2. Positionthetransmissionjackdirectlyunderthetransmission.Turnthereleasevalveknoballthewayinaclockwisedirection
 untilitstops.Pumpthehandle,andthesaddleassemblywillstarttorise.Raisethesaddletoaheightveryclosetothecenter
of balance point of the transmission, but do not touch the transmission.
3. Loosenthefourboltsthatsecurethefourngerstothesaddle.Thengerscanbeadjustedinandouttohelppositionthe
 transmissiononthesaddle.Nowgentlyraisethesaddlesoitsupportsthetransmission.Adjustthefourngersinposition
 againstthetransmission,andtightentheboltsthatsecurethengerstothesaddle.Foreandaftsaddletiltadjustmentsare
 sometimesnecessarytoproperlypositionthetransmissiononthesaddle.Sidetosidetiltpositioningmaybenecessaryfor
the same reason and can be accomplished by activating the side to side tilt knob.
4. Thechainshouldbepulledoverthecenterofbalanceportionofthetransmissionandsecuredonthechainhook.Rotatethe
 #20wingnuttotakeuptheslackinthechainandsecurethetransmissiontothesaddle.
5. Removethetransmissionfromtheengineaccordingtoinstructionsinthevehicleservicemanual.
6. Oncethetransmissionhasbeendisconnectedfromtheengine,veryslowlyturnthejack'sreleasevalveknobina
counterclockwise direction to make sure the jack's saddle and transmission do not hang up on any under vehicle
 components,wiring,fuellines,etc.Continuetolowerthejackallthewaydown.
7. Remembertosecurethetransmissiontothesaddlebeforeinstalling,andfollowthevehiclemanufacturer's
installation instructions.
PREVENTATIVE MAINTENANCE
ThisisthesafetyalertsymbolusedforthePREVENTATIVEMAINTENANCEsectionofthismanualtoalertyouto
potential personal injury hazards. Obey all instructions to avoid possible injury or death.
1. Alwaysstorethejackinawellprotectedareawhereitwillnotbeexposedtoinclementweather,corrosivevapors,abrasive
dust, or any other harmful elements. The jack must be cleaned of water, snow, sand, grit, oil, grease or other foreign matter
before using.
2. Thejackmustbelubricatedperiodicallyinordertopreventprematurewearingofparts.Ageneralpurposegreasemustbe
applied to all zerk grease ttings, caster wheels, elevator arm, handle base pivot bolts, release mechanism and all other
bearing surfaces.

KTI63515 4 8/12/14
3. Itshouldnotbenecessarytorellortopoffthereservoirwithhydraulicuidunlessthereisanexternalleak.Anexternalleak
requires immediate repair which must be performed in a dirt-free environment by qualied hydraulic repair personnel who are
familiar with this equipment.
IMPORTANT: In order to prevent seal damage and jack failure, never use alcohol, hydraulic brake uid or transmission oil in the jack.
Usehydraulicjackoil,alightturbineoil,ChevronAWISO32orUnocalUnaxAW150.
4. Everyjackownerisresponsibleforkeepingthejacklabelscleanandreadable.Useamildsoapsolutiontowashexternal
 surfacesofthejackbutnotanymovinghydrauliccomponents.ContactK-ToolInternationalforareplacementlabelifyourjack's
label is unreadable.
5. Inspectthejackbeforeeachuse.Donotusethejackifanycomponentiscracked,broken,bent,showssignofdamageorleaks
 hydraulicuid.Donotusethejackifithaslooseormissinghardwareorcomponents,orismodiedinanyway.Takecorrective
action before using the jack again.
6. Donotattempttomakeanyhydraulicrepairsunlessyouareaqualiedhydraulicrepairpersonthatisfamiliarwiththis
 equipment.Repairsmustbeperformedbyanauthorizedservicecenter.
TROUBLESHOOTING
PROBLEM: UNIT WILL NOT LIFT RATED LOAD.
ACTION: PurgeairfromhydraulicsystembyfollowingprocedureunderSETUP
PROBLEM: UNIT WILL NOT SUSTAIN RATED LOAD OR FEELS "SPONGY" UNDER RATED LOAD.
ACTION: Purgeairfromhydraulicsystemasabove.
PROBLEM: UNIT WILL NOT LIFT TO FULL HEIGHT.
ACTION: Purgeairfromhydraulicsystemasabove.
PROBLEM: HANDLE TENDS TO RAISE UP WHILE THE UNIT IS UNDER RATED LOAD.
ACTION: Pumpthehandlerapidlyseveraltimestopushoilpastballvalvesinpowerunit.
PROBLEM: UNIT STILL DOES NOT OPERATE.
ACTION: Contactyourplaceofpurchasefordetailsonhandlingwarranty.
K-Tool International warrants that all jacks and service-related equipment will be free from defects in material and workmanship for a
periodof2yearsfollowingtheoriginaldateofpurchase.Thiswarrantyisextendedtotheoriginalretailpurchaseronly.Ifanyjackor
service-relateditemprovestobedefectiveduringthisperiod,itwillbereplacedorrepaired,atK-ToolInternational’soption,without
charge. This warranty does not apply to damage from accident, overload, misuse or abuse, nor does it apply to any equipment which
has been altered or used with special attachments other than those recommended. This warranty does not cover repairs made by
anyonewhoisnotaK-ToolInternationalProfessionalLiftingEquipmentAuthorizedRepairCenter.
AllHDandXDjacksorservice-relatedequipmentwillbereplacedorrepairedatK-ToolInternational’soptionduringthe2yearwarranty
period.
Duringthe2yearwarrantyperiod,allallegeddefectiveproductsmustbeshipped,freightprepaid,alongwithproofofdate-of-purchase,
to your nearest K-Tool International Professional Lifting Equipment Authorized Warranty Center. Be certain to include your name,
address and phone number along with proof-of-purchase information, and a brief description of the alleged defect. The product will be
returned to the customer, freight prepaid.
ManyallegeddefectivesmaysimplybehandledbycallingyournearestServiceCenterforparts.Seepages17-19foralistingof
authorized warranty service centers.
In no event shall K-Tool International be liable for incidental or consequential damages. The liability on any claim for loss or damage
arisingoutofthesale,resaleoruseofajackorrelatedserviceequipment,shallinnoeventexceedthepurchaseprice.SOMESTATES
DONOTALLOWTHEEXCLUSIONORLIMITATIONOFINCIDENTALORCONSEQUENTIALDAMAGES,SOTHEABOVELIMITATION
MAYNOTAPPLYTOYOU.
THIS WARRANTY IS THE SOLE AND EXCLUSIVE WARRANTY PROVIDED IN CONNECTION WITH THE SALE OF K-TOOL
INTERNATIONALPROFESSIONALLIFTINGEQUIPMENT.ALLOTHERWARRANTIES,INCLUDINGANYIMPLIEDWARRANTIESOF
MERCHANTABILITYORFITNESSFORAPARTICULARPURPOSE,AREEXCLUDED.
THISWARRANTYGIVESYOUSPECIFICLEGALRIGHTSANDYOUMAYALSOHAVEOTHERRIGHTSWHICHVARYFROMSTATE
TOSTATE.
WARRANTY HANDLING PROCEDURES AND GUIDELINES FOR HD AND xD LIFTING EQUIPMENT

KTI63515 5 8/12/14
REF. # PART # DESCRIPTION QTY.
1 Main Frame 1
2 KTP6351502 Lift Arm 1
3 KTP6351503 Lift Arm Strap 2
4 KTP6351504 Front Link 2
5 * Snap Ring 8
6 KTP6351506 Adj. Screw Assembly w/ Knob (side) 1
(Incl. #6, 7, 8, 9 (2), 10, 11, 12)
7 * Spacer 1
8 * Side Pivot - Front 1
9 * Hex Nut 2
10 * Side Pivot - Back 1
11 * Snap Ring 4
12 KTP6351512 Sadlle Assembly (Incl. #5 - 30) 1
13 * Bolt (chain) Kit 1
14 * Hex Bolt 8
15 * Washer 8
16 KTP6351516 Finger 4
17 * Hook 1
18 * Stud 1
19 * Washer 2
20 * Wing Nut 1
21 * Hex Nut 1
22 * Side Pivot Shaft 1
23 KTP6351523 Saddle Support Assembly 1
REF. # PART # (Incl. #4 (4), 5 (4), 22, 23, 30)ESCRIPTIONQT
24 KTP6351524 Adj. Screw Assembly w/ Knob (forward) 1
(Incl. #24, 25 (2), 26, 27 (2), 28, 29) Y.
REF. # PART # DESCRIPTION QTY.
25 * Spring Pin 2
26 * Forward Pivot - Front 1
27 * Bearing 2
28 * Forward Pivot - Back 1
29 * Lock Nut 1
30 * Forward Pivot Shaft 1
31 * Hex Cap Screw 1
32 KTP6351532 Return Spring 1
33 * Grease Fitting 1
34 * Cotter Pin 1
35 KTP6351535 Hydraulic Unit 1
(Incl. #31, 34, 35, 36, 37 (4), 38 (4), 44)
36 KTP6351536 Release Valve Stem 1
37 * Lock Washer 4
38 * Hex Cap Screw 4
39 KTP6351539 Lift Arm Pivot Pin (Incl. #11 (2), 39) 1
40 ** Hex Cap Screw 1
41 KTP6351541 Caster 4
42 ** Washer 16
43 ** Lock Nut 16
44 KTP6351544 Handle 1
1200 LB. LOW PROFILE TRANSMISSION JACK

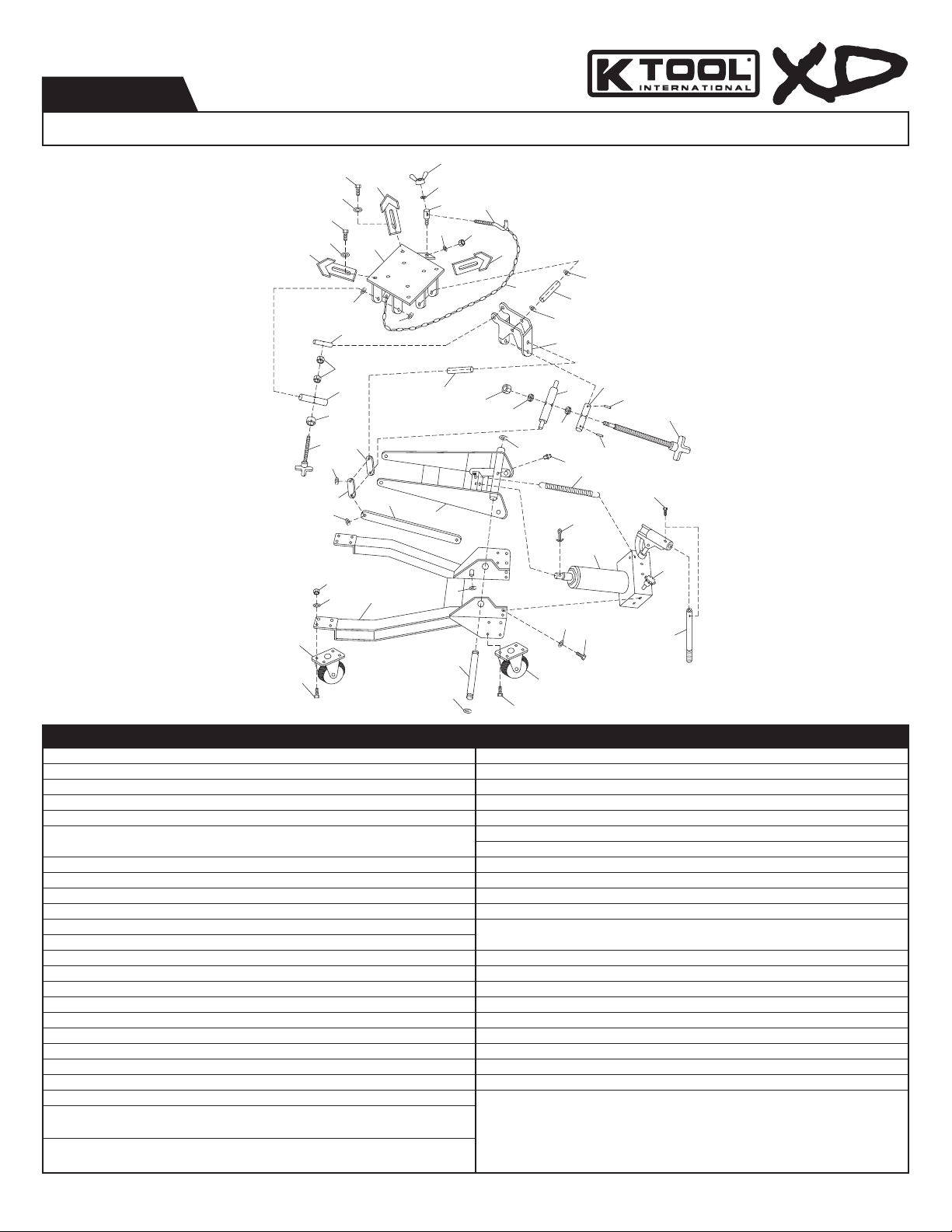

PARTS BREAKDOWN
KTI63515
* KTP63515BK Includes Ref. #13, 14 (8), 15 (8), 17, 18, 19 (2), 20, 21
* KTP63515SK Seal Kit for Hydraulic Unit KTP6351535
* KTP63515WK Wheel Kit, includes 8 each of Ref. #40, 42, 43 (Two kits required)
Also available: Label Kit KTP63515LK
20
21
22
26
28
30
29
27
11
27
33 32
31
34
35
36
44
41
40
40
41
43
42 15
5
5
4
6
7
8
9
10
11
12
16
16
15
15
14
14
11
43
2
38
39
11
37
25
25
24
5
5
23
19
19
18 17
16
13

KTI63515 6 8/12/14
20
21
22
26
28
30
29
27
33
32
31
34
35
36
41
40
1
56
7
8
9
10
11
12
16
15
14
4
3
2
38
39
37
25
24
23
19 18
17
13
KTP6351535
Hydraulic Unit
REF. # PART # DESCRIPTION QTY.
1 Top Nut 1
2 * O Style Seal Ring 1
3 * O Style Seal Ring 1
4 Shell 1
5 * Oil Plug 1
6 * Washer 1
7 * Trapezoid Seal Ring 1
8 Cotter Pin 2
9 Pin Roll 1
10 Handle Socket 1
11 Pin Roll 1
12 Handle 1
13 Handle Bumper 1
14 KTP6351514 Adapter Frame 1
15 Pin Roll
16 Pump Core 1
17 Circlip 1
18 * O Style Seal Ring 1
19 * J Style Seal Ring 1
20 Pump Body 1
21 Connecting Rod 1
REF. # PART # DESCRIPTION QTY.
22 * Washer 1
23 Seal Screw 1
24 * Reacrtable Seal Ring 1
25 Pressure Adjust Screw 1
26 Pressure Adjust Spring 1
27 Pressure Adjust Cone Valve 1
28 Screw 1
29 * Steel Ball (11/32) 1
30 * Steel Ball (6) 1
31 Release Valve 1
32 * Retangle Seal Ring 1
33 Base 1
34 * Trapezoid Seal Ring 1
35 Oil Cylinder 1
36 Circlip for Shaft 1
37 * O Style Seal Ring 1
38 * Bowl Washer 1
39 Piston Case 1
40 Ring 1
41 Piston Rod 1
1200 LB. LOW PROFILE TRANSMISSION JACK
PARTS BREAKDOWN - HYDRAULIC UNIT
KTI63515
* Available in Seal Kit: KTP63515SK
Only reference numbers identified by part numbers are available separately.

KTI63515 7 8/12/14
GATO PARA TRANSMISIONES DE BAJO PERFIL DE 1200 LIBRAS
MANUAL DEL PROPIETARIO
KTI63515
ESPECIFICACIONES
Capacidad ....................................................................1200 Libras
Altura - Punto bajo de levantamiento.........................................6"
Punto mámimo de levantamiento......................................31-1/2"
Asiento - Inclinación frontal ..................................................... 56º
Asiento - Inclinación trasera..................................................... 10º
Asiento - Inclinación lateral............................................. 10º - 15º
Base dimensiones................................... 37" long x 18-3/4" wide
Cabeza de levantamiento ..................................15-1/2" x 15-1/2"
Peso de embarque.........................................................114.7 Lbs.
Cumple con las Normas de Seguridad/ASME PALD-2009

KTI63515 8 8/12/14
IMPORTANTE: LEA ESTAS INSTRUCCIONES ANTES DE USAR EL DISPOSITIVO
ANTES DE USAR ESTE DISPOSITIVO, LEA ESTE MANUAL DETENIDAMENTE. PROCURE ENTENDER SUS
PROCEDIMIENTOS OPERATIVOS, ADVERTENCIAS DE SEGURIDAD Y FORMA DE MANTENIMIENTO.
Elpropietarioesresponsabledeasegurarsedequetodoelpersonalleaestemanualantesdeusareldispositivo.Asimismo,es
responsabilidaddelpropietariomantenerestemanualenbuenascondicionesenunaubicaciónconvenienteparasuconsulta.Si
el manual y las etiquetas del producto se pierden o no son legibles, comuníquese con K-Tool International por sus repuestos. El
comprador/propietario o una persona designada deberá leer y comentar el producto y las advertencias de seguridad en la lengua
materna del operario que no hable inglés uido, a n de asegurarse de que comprende el contenido.
NATURALEZA DE LAS SITUACIONES DE RIESGO
El uso de dispositivos de bomba de pie neumática/ hidráulica se halla sujeto a ciertos riesgos que no se pueden prever por medios
mecánicos,sinoporlainformación,ladiligenciayelsentidocomún.Porlotanto,esesencialSinosesiguenlasinstrucciones,se
podrían ocasionar peligros, tales como la ruptura del uido hidráulico presurizado de las mangueras o acoplamientos, así ocasionando
lapérdidadecarga,labajadanocontroladaolacaídadelacarga.Lasinclinacionesoresbalonesdelacargasonocasionados
mayormente por el ensamble inadecuado y la sobrecarga y se pueden dar las cargas no centradas si no se siguen las instrucciones.
FORMAS DE EVITAR LAS SITUACIONES DE RIESGO
 • Lea,estudie,comprendaysigatodaslasinstruccionesantesdeluso.
 • Inspeccioneelgatoantesdecadauso.Nouseelgatosiestádañado,modicado,enpobrescondicionesosicuentacon
  componentesoferreteríaojosofaltantes.Lleveacabolascorreccionesprevioaluso.
 • Consulteelfabricantedelvehículoparaelcentrodeequilibriodelatransmisión.
 • Sujetelatransmisiónalasilladelgatoconelsistemaderestriccióndelanclajeprovistoantesdeelevarobajarlatransmisión.
 • Centrelacargaenlasilla.Asegúresequeelmontajeestéestableantesdetrabajarenelvehículo.
 • Soporteelmotorconunabaseantesdedesatornillarlatransmisióndelmotor.
• LlevepuestoproteccióndeojosquecumplaconlasnormasdeOSHAyANSIZ87.1(usuariosyespectadores).
 • Nouseelgatomásalládesucapacidadnominal.Noocasioneningunadescargaalacarga.
 • Usesólosobreunasupercieduraynivelada.
 • Soporteelvehículoadecuadamenteantesdecomenzarlasreparaciones.
 • Elusodeesteproductoestálimitadoalaextracción,instalación,otransporte,enlaposiciónbaja,delosestuchesde
transferencia o los transejes.
 • NouseningúnadaptadoralmenosqueseaaprobadooprovistoporK-ToolInternational.
 • Siemprebajeelgatolentamenteydeformacuidadosa.
 • EsteproductopuedecontenersustanciasquímicasconsideradasporelEstadodeCaliforniacomocausantesdecáncer,de
  malformacionescongénitasuotrosdañosenelsistemareproductivo. Lávese bien las manos después de manipular el producto.
 • Hacercasoomisoaestasadvertenciaspuedeocasionarlesionespersonalespotencialesy/odañosalapropiedad.
CONSECUENCIAS DE NO PREVENIR LAS SITUACIONES DE RIESGO
Hacercasoomiso,alnoleerestemanualdetenidamenteydeformacompleta,ynocomprendersusINSTRUCCIONESDE
OPEARACIÓN,ADVERTENCIASDESEGURIDAD,INSTRUCCIONESDEMANTENIMIENTOycumplirconellas,ydesatender
losMÉTODOSPARAEVITARLASSITUACIONESPELIGROSASpodríaocasionaraccidentes,resultandoenlesionespersonales
seriasofatalesy/odañosalapropiedad.
Este símbolo indica una alerta de seguridad y se usa para
advertir sobre peligro de accidentes personales. Observe
todala información de seguridad que sigue a este símbolo
para evitar la posibilidad de que ocurran lesiones o muerte.
ADVERTENCIA:Indicaunasituación
peligrosa que si no se evita, puede
provocar la muerte o lesiones graves.
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
INFORMACIÓN DE ADVERTENCIA
ADVERTENCIA

KTI63515 9 8/12/14
INSTRUCCIONES DE MONTAJE
   EstesímboloindicaunaalertadeseguridadyseutilizaenlapartedeestemanualqueversasobrelasINSTRUCCIONES
   DEMONTAJE,conelndeadvertirsobrelospeligrosdeaccidentespersonales.Observetodaslasinstruccionespara
evitar lesiones o peligros de muerte.
Consulteeldesglosedepartesenlaspáginas5y6:
1. Losdedos(#16)debeninstalarseenelensambledesilla(#12)conlospernos(#14)yarandelas(#15).
2. Lacadena(#13)debesujetarsealensambledesilla(#12),segúnseilustraeneldibujodevistaampliada.Elbirlo(#18)debe
 sujetarsealasillaconunaarandela(#19)yunatuerca(#21).
3. Sujeteelgancho(#17)albirlo(#18)conlaarandela(#19)ylatuercademariposa(#20).
4. Sepuedeatraparaireenelsistemahidráulicoduranteeltransporteymaniobra.
PARA PURGAR EL AIRE DEL SISTEMA HIDRÁULICO:
 a. Girelaperillaenlapartesuperiordelbloquehidráulicoenelsentidodelasagujasdelrelojhastaqueestéapretado.
  Ahoragírelaenelcontrasentidodelasagujasdelrelojdosvueltascompletas.
 b. Activelabombademano#1-45aproximadamente15veces.
c. la perilla en la parte superior del bloque hidráulico en el sentido de las agujas del reloj hasta que esté apretado.
 d. Activelabombademanohastaqueelbrazodelevantamientoestéelevadohastalaalturamáxima.Usteddebeexperimentar
un recorrido pleno de la bomba con cada bombeo incremental.
 e. Repitalospasos“a”al“d”hastaquesepurguetodoelairedelsistema.
INSTRUCCIONES DE USO
   EstesímboloindicaunaalertadeseguridadyseutilizaenlapartedeestemanualqueversasobrelasINSTRUCCIONES
   DEUSO,conelndeadvertirsobrelospeligrosdeaccidentespersonales.Observetodaslasinstruccionesparaevitar
lesiones o peligros de muerte.
1. Levanteelvehículohastalaalturadeseadadetrabajoysoporteelvehículodeacuerdoconlosprocedimientosdelevantamiento
y soporte recomendados por parte del fabricante.
2. Coloqueelgatoparatransmisióndirectamentedebajodelatransmisión.Girelaperilladelaválvuladeliberacióncompletamente
 enelsentidodelasagujasdelrelojhastaquedejedegirar.Bombeelamanivelayelensambledelasillasecomienceaelevar.
Eleve la silla hasta una altura muy cercana al centro del punto de equilibrio de la transmisión pero no toque la transmisión.
3. Aojeloscuatropernoslosquesujetanloscuatrodedosalasilla.Losdedospuedenajustarsehaciaadentroyhaciafuerapara
 asistirenlacolocacióndelatransmisiónsobrelasilla.Ahorasuavementelevantelasillaparaqueéstasoportealatransmisión.
 Ajusteloscuatrodedosensuposicióncontralatransmisiónyaprietelospernoslosquesujetanlosdedosalasilla.Avecesson
 necesarioslosajustesdeinclinacióndelasillahaciaadelanteyhaciaatráscolocarlatransmisiónadecuadamenteenlasilla.La
colocación de inclinación de lado a lado puede ser necesario por la misma razón y puede lograse al activar la perilla de in
clinación de lado a lado.
4. Lascadenasdebenjalarseparaatravesarlapartedelcentrodeequilibriodelatransmisiónydebenestarsujetadasalos
 ganchosdecadena.Girelastuercasdemariposa#3-10paratensarlacadenaysujetarlatransmisiónalasilla.
5. Extraigalatransmisióndelmotorsegúnlasinstruccionesenelmanualdeserviciodelvehículo.
6. Unavezquesehayadesconectadalatransmisióndelmotor,girelentamentelaperilladeliberacióndelgatoenelcontrasentido
de las agujas del reloj para asegurar que la silla y transmisión del gato no se cuelgue con ningún componente, alambre, línea de
 combustibledebajodelvehículo.Sigaabajarelgatocompletamentehastaabajo.
7. Acuérdesedesujetarlatransmisiónalasilla,previoalainstalaciónysigalasInstruccionesdeinstalacióndefabricante
del vehículo.

KTI63515 10 8/12/14
MANTENIMIENTO DE SEGURIDAD
EstesímboloindicaunaalertadeseguridadyseutilizaenlapartedeestemanualqueversasobreelMANTENIMIENTO
   DESEGURIDAD,conelndeadvertirsobrelospeligrosdeaccidentespersonales.Observetodaslasinstruccionespara
evitar lesiones o peligros de muerte.
1. Siemprealmacenelasbasesenunáreabienprotegidadondeéstasnoestaránexpuestasalasinclemenciasdeltiempo,vapores
 corrosivos,elpolvoabrasivoocualquierotroelementodañino.Elgatodeberáestarlimpiodeagua,nieve,arena,arenilla,aceite,
grasa u otro material foráneo antes de usarse.
2. Elgatosedebelubricarenformaperiódicaandeprevenireldesgasteprematurodesuspartes.Sedebeaplicargrasadeuso
general en todas las articulaciones, las ruedas pivotantes, el brazo elevador, los pernos pivotantes de la base de la palanca, el
sistema de seguridad y las demás supercies de apoyo.
3. Noseránecesariorellenarnicompletarelrellenadodeltanqueconlíquidohidráulicoalmenosquehayaunafugaexterna.Una
fuga externa requerirá una reparación inmediata, la cual debe ser llevada a cabo en un ambiente libre de suciedad y por parte de
personal de reparación hidráulica calicada el cual sea familiarizada con este equipo.
¡IMPORTANT!Andeprevenirdañosenlasjuntasherméticasyfallaseneldispositivo,nousealcohol,líquidodefrenoshidráulicos
niaceitedetransmisiónenelgato.Useaceitehidráulicoparagatos,unaceiteparaturbinasligero,elaceiteAWISO32deChevrono
AW150UnaxdeUnocal.
4. Elpropietariodelgatoesresponsabledemantenersusetiquetasenbuenestadodeconservación.Useunasoluciónjabonosa
 suaveparalavarelexteriordelgato,sinaplicarlaaningunadelaspartesdelsistemahidráulico.ComuníqueseconK-Tool
International por un repuesto de etiqueta si la etiqueta del su gato no es legible.
5. Veriqueelgatoantesdeusarlo.Nouseelgatosialgunadesuspartesestáquebrada,rota,torcidaodañada,nicuandoel
 sistemahidráulicotengafugas.Nouseelgatosipresentaalteracionesoesinestabledebidoapiezasmetálicasopartes
desajustadas o faltantes. Tome las medidas de corrección apropiadas antes de usar el gato otra vez.
6. NohaganingúnIntentoparahacerningunareparaciónhidráulicaalmenosqueustedseaunIndividuocalicadodereparación
 hidráulicayqueestéfamiliarizadoconesteequipo.Lasreparacionesdebenllevarseacaboporpartedeuncentrodeservicio
autorizado.
DIAGNÓSTICO DE AVERíAS
PROBLEMA: LA UNIDAD NO ELEVARÁ LA CARGA NOMINAL.
ACCÓN: Expulsa el aire del sistema hidráulico al seguir el procedimiento bajo lasINSTRUCCIONESDEMONTAJE.
PROBLEMA: LA UNIDAD NO SOSTENDRÁ LA CARGA NOMINAL O SE SIENTE “ESPONJOSA” BAJO LA CARGA NOMINAL.
ACCÓN: Expulsa el aire del sistema hidráulico como indicado anteriormente.esponjoso bajo la carga.
PROBLEMA: EL EqUIPO NO LEVANTARÁ LA CARGA HASTA LA ALTURA NORMAL.
ACCÓN: Expulsaelairedelsistemahidráulicocomoindicadoanteriormente.Revisaquelosnivelesdeaceitenoesténnialtosnibajos.
PROBLEMA: EL MANGO TIENDE A ELEVARSE MIENTRAS qUE LA UNIDAD ESTÉ CARGADA BAJO LA CARGA NOMINAL.
ACCÓN: Subeybajaelmangorápidamentevariasvecesparaempujarsostieneunacarga.elaceitemásalládelasválvulasde
cojinete en el aparato de capacidad eléctrica.
PROBLEM: EL EqUIPO AúN NO FUNCIONA.
ACCÓN: Comuníqueseconsulugardecompraporlosdetallesdelagarantíademaniobra.

KTI63515 11 8/12/14
K-Tool International garantiza que todos los gatos y equipo de servicio relacionado serán libres de defectos en cuanto al material y la
manodeobraserefiereporun2añosposterioresalafechaoriginaldecompra.Estagarantíaseleextenderásóloalcomprador
detallistaoriginal.Sicualquiergatooartículorelacionadoconelserviciodemuestraserdefectuosodurantedichoperiodo,elmismo
serárepuestooreparado,alaopcióndeK-ToolInternational,sincargos.Estagarantíanoaplicaadañosprovenientesdeaccidentes,
sobrecarga, mal uso o uso erróneo, ni aplica a ningún equipo el cual haya sido modificado ni usado con complementos especiales
exceptolosqueseanrecomendados.EstagarantíanocubrirálasreparacioneshechasporcualquierentidadquenoseaalgúnCentro
deReparacionesdeEquipodeLevantamientoProfesionalAutorizadodeK-ToolInternational.
Todos los HD y XD gatos o equipo relacionado con el mantenimiento serán repuestos o reparadores a la discreción de K-Tool
Internationalduranteelperiododegarantíade2años.
Duranteelperiododegarantíade2años,todoslosproductosdefectuosospresuntosdebenserenviados,conelfletepre-pagado,
juntocon lacomprobación dela fecha de compra, asu Centrode Garantías Autorizado deEquipo de Levantamiento Profesional
AutorizadodeK-ToolInternationalmáscercano.Asegúresedeincluirsunombre,dirección,númerotelefónico,juntoconlainformación
de comprobación de compra, y una breve descripción del defecto presunto. El producto le será devuelto al consumidor, con el flete
pre-pagado.
MuchosdelosdefectuosospresuntospuedentratarsesimplementealllamaraCentrodeServiciodepartesmáscercano.Consulte
laspáginas17a19porunalistadecentrosdeserviciodegarantíaautorizados.
EnningúncasoseráresponsableK-ToolInternationalporningúndañoincidentalniconsecuencial.Laresponsabilidaddecualquier
reclamoporlapérdidaodañosocasionadosporlaventa,re-ventaousodeungatooequipodeserviciorelacionado,nodeberáde
ningunaformaexcederelpreciodecompra.ALGUNOSESTADOSNOPERMITENLAEXCLUSIÓNNILIMITACIÓNDELOSDAÑOS
INCIDENTALESNICONSECUENCIALES,ASÍQUELALIMITACIÓNANTERIORPUEDENOAPLICARAUSTED.
ESTAGARANTÍAESLAÚNICAYEXCLUSIVAGARANTÍABRINDADAENCONEXIÓNCONLAVENTADELEQUIPODELEVANTAMIENTO
PROFESIONALDEK-TOOLINTERNATIONAL.TODASLASDEMÁSGARANTÍAS,PARAINCLUIRCUALQUIERGARANTÍAIMPLICADA
OMERCANTIBILIDADOAPTITUDPARACUALQUIERDESTINOPARTICULAR,SONEXCLUÍDAS.
ESTA GARANTÍA LE BRINDA UNOS DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÁ TAMBIÉN CONTAR CON OTROS
DERECHOSLOSCUALESVARÍANDEESTADOAESTADO.
EQUIPMENT PROCEDIMIENTOS Y DIRECTRICES DE MANEJO DE GARANTíA PARA
EQUIPO DE LEVANTAMIENTO

KTI63515 12 8/12/14
CRIC DE TRANSMISSION AU PROFIL BAS DE 1 200 LIVRES
GUIDE DU PROPRIÉTAIRE
KTI63515
SPÉCIFICATIONS
Capacité......................................................................1 200 Livres
Hauteur - Point bas de levage................................................ 6 po
Point manimum de levage..............................................31-1/2 po
Selle - Inclinaison avant ....................................................... 56 po
Selle - Inclinaison arrière ......................................................... 10º
Selle - Inclinaison latérale............................................... 10º - 15º
Base Dimensions .................................... 37" long x 18-3/4" wide
Tête de levage - dimensions maximum ..... 15-1/2 po x 15-1/2 po
Poids d'expédition ......................................................114.7 Livres
Conforme à la Norme de Sécurité/ASME PALD-2009

KTI63515 13 8/12/14
INFORMATION D'AVERTISSEMENT
IMPORTANT : LIRE CES CONSIGNES AVANT L'UTILISATION.
PRIÈRE DE LIRE CES CONSIGNES ATTENTIVEMENT ET DE S'ASSURER DE BIEN COMPRENDRE LES PROCÉDURES
D'UTILISATION, LES AVERTISSEMENTS DE SÉCURITÉ ET LES BESOINS EN MATIÈRE D'ENTRETIEN DE L'OUTIL AVANT
DE L'UTILISER.
Lepropriétairedoits'assurerquetouslesemployéslisentcemanuelavantd'utiliserl'outil.Lepropriétairedel'outildoitaussi
maintenircemanuelenbonétatetlerangerdansunendroitfacilementaccessibleàtousceuxquidoiventlelire.Silemanueloules
étiquettesduproduitseperdentoudeviennentillisibles,veuillezcontacterK-ToolInternationalpourlesfaireremplacer.Sil’utilisateur
ne parle pas couramment le français, les consignes de sécurité et le mode d'emploi de l'outil devront lui être lues à haute voix et être
discutéesavecl'utilisateur,danssalanguematernelle,parlepropriétaire/acheteurouunepersonnedésignée,and’assurerque
l’utilisateurencomprennelesbienlecontenu.
LE TYPE DE SITUATIONS DANGEREUSES
L'utilisationdedispositifsdelevageportatifspourautomobilesexposel'utilisateuràcertainsdangersquinepeuventpasêtreévités
par des moyens mécaniques, mais seulement en faisant preuve d'intelligence, d'attention et de bon sens. Il est donc essentiel que les
propriétairesetlesemployésquiutiliserontcedispositifsoientprudents,compétents,qualiésetformésàl’utilisationsécuritairede
l’équipement.Desexemplesdedangerscomprennentlerenversement,leglissementoulachutesoudainedelacharge.Cesdangers
sont principalement imputables à une charge mal répartie, une utilisation sur une surface meuble ou inclinée, ou une utilisation à des
ns autres que celles pour lesquelles le dispositif a été conçu.
MÉTHODES POUR ÉVITER LES SITUATIONS DANGEREUSES
 • Lire,étudieretcomprendreetsuivretouteslesinstructionsavantl’utilisation.
 • Inspecterlecricavantchaqueutilisation.Nepasutilisersiendommagé,altéré,modié,enmauvaiseconditionouades
  composantesdesserréesoumanquantes.Prendredesmesurescorrectivesavantd’utiliser.
 • Consulterlemanufacturierduvéhiculepourlecentred’équilibredelatransmission.
 • Fixerlatransmissionàlaselleducricàl’aidedusystèmed’ancragederetenuefourniavantdeleverouabaisserlatransmission.
 • Centrerlachargesurlaselle.S’assurerquel’installationeststableavantdetravaillersurlevéhicule.
 • Supporterlemoteuraveclesupportavantdedéboulonnerlatransmissiondumoteur.
 • PortezuneprotectionoculairequirépondauxnormesANSIZ87.1etdel'OSHA(utilisateuretpersonnesàproximité).
 • Nepasutiliserlecricau-delàdesacapaciténominale.Éviteruneffetdechocsurlacharge.
 • Utiliserseulementsurunesurfacedureetdeniveau.
 • Supporterlevéhiculeadéquatementavantdedébuterlesréparations.
 • L’utilisationdeceproduitestlimitéeàl’enlèvement,installationettransportdanslapositionabaissée,detransmissions,
boîtes de transfert et boîtes-ponts.
 • Nepasutiliserd’adaptateurssaufsiapprouvésoufournisparK-ToolInternational.
 • Toujoursabaisserlecrictranquillementetsoigneusement.
 • Ceproduitpeutcontenirdesproduitschimiquesreconnusparl'ÉtatdelaCaliforniecommecausantlecancer,desanomalies
congénitales ou d'autres effets nuisibles sur la reproduction. Se laver minutieusement les mains après avoir utilisé le produit.
• Lemanqued'observercesavertissementspeutavoircommeconséquencedesblessurescorporelleset/oudesdégâts
matériels.
Ce symbole indique un danger potentiel. Il est utilisé
pour avertir l'utilisateur des risques potentiels de
blessures corporelles. Prière de respecter toutes les
consignes de sécurité qui suivent ce symbole afin
d'éviter les blessures ou la mort potentielles.
AVERTISSEMENT : Ce symbole
indique une situation dangereuse
qui pourrait causer la mort ou des
blessures graves si elle n'est pas
évitée.
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT

KTI63515 14 8/12/14
CONSÉQUENCES DE NE PAS ÉVITER DES SITUATIONS DANGEREUSES
Lemanquementdelirecemanuelcomplètementetavecattentionetl’incompréhensiondesCONSIGNESD'UTILISATION,
AVERTISSEMENTSDESÉCURITÉ,INSTRUCTIONSD'ENTRETIENetdeseconformeràelles,etennégligeantlesMÉTHODES
POURÉVITERDESSITUATIONSDANGEREUSESpeutcauserdesaccidentsayantcommeconséquencedesblessuressérieuses
oumortelleset/oudesdégâtsmatériels
DIRECTIVES INSTALLATION
   VoicilesymboleutilisédanslasectionDIRECTIVESINSTALLATIONduprésentmanuelpouravertirdurisquede
   blessure.Suivretouteslesdirectivespouréviterdesblessurespouvantêtregravesoumortelles.
Reportez-vousàlanomenclaturedespiècesauxpages5et6:
1. Installerlesdoigts(no16)surlaselle(no12)àl’aidedesboulons(no14)etdesrondelles(no15).
2. Attacherlachaîne(no13)àlaselle(no12)commeindiquédanslavueéclatée.Fixerleboulon(no18)àlaselleàl’aidedela
 rondelle(no19)etdel’écrou(no21).
3. Fixerlecrochet(no17)auboulon(no18)àl’aidedelarondelle(no19)etdel’écrouàoreilles(no20).
4. Ilarrivequedel’airsoitpiégédanslesystèmehydrauliquedurantl’expéditionoulamanutentionducric.
PURGER L’AIR DU SYSTÈME HYDRAULIQUE :
 a. Tournezleboutonsurledessusdublochydrauliquedanslesenshorairejusqu'àcequ’ilsoitserré.Ensuite,tournerdeux
  foiscontrelesensdel’aiguilled’unemontre.
 b. Activezlapompeàmainno1-45environ15fois.
 c. Tournezleboutonsurledessusdublochydrauliquedanslesenshorairejusqu'àcequ’ilsoitserré.
 d. Activezlapompeàmainjusqu'àcequelebrasdelevagesoitlevéàlahauteurmaximum.Vousdevriezéprouverunepleine
course de pompe avec chaque incrément du bras de levage.
 e. Répéterlesétapesde‘a’à‘d’jusqu’àcequel’airsoitpurgédusystème.
DIRECTIVES D'UTILISATION
VoicilesymboleutilisédanslasectionDIRECTIVESD’UTILISATIONduprésentmanuelpouravertirdurisquedeblessure.
   Suivretouteslesdirectivespouréviterdesblessurespouvantêtregravesoumortelles.
1. Soulevezlevéhiculeàlahauteurdetravaildésiréeetsoutenezlevéhiculeselonlesprocéduresdelevageetdesupport
recommandées par le fabricant du vérin.
2. Positionnezlevérindetransmissiondirectementsouslatransmission.Tournezleboutondelasoupapederelâchementdansle
 senshorairejusqu'àcequ'ils'arrête.Pompezlapoignéeetlasellecommencerasesoulever.Soulevezlaselletrèsprèsducentre
du point d'équilibre de la transmission, mais ne touchez pas la transmission.
3. Desserrerlesquatreboulonsquimaintiennentlesdoigtssurlaselle.Déplacerlesdoigtsversl’intérieuroul’extérieurpour
 positionnerlatransmissionsurlaselle.Soulevezmaintenantdoucementlasellejusqu’àcequ’ellesoutiennelatransmission.
 Positionnerlesquatredoigtscontrelatransmission,puisserrerlesboulonsquiretiennentlesdoigtsàlaselle.Desajustements
 d’inclinaisonlongitudinaledesellesontparfoisnécessairesandepositionnercorrectementlatransmissionsurlaselle.Le
positionnement d'inclinaison latéral peut être nécessaire pour la même raison et peut être accompli en activant le bouton
 d’inclinaisonlatéral.
4. Leschaînesdevraientêtretiréespar-dessuslaportionducentred'équilibredelatransmissionetêtrexéessurlescrochetsà
 chaînes.Tournezlesécrouspapillons#3-10andeprendrelemoudanslachaîneetpourxerlatransmissionàlaselle.
5. Enlevezlatransmissiondumoteurselondesinstructionsdumanuelderéparationduvéhicule.
6. Unefoisquelatransmissionaétédémontéedumoteur,tourneztrèslentementleboutonderelâchementduvérindanslesens
 antihoraireandes'assurerquelaselleduvérinetlatransmissionn’accrochentpassuraucundescomposantssouslevéhicule,
 câblage,lignesdecarburant,etc.Continuezàabaisserlevérinjusqu’enbas.
7. Souvenez-vousdexerlatransmissionàlaselleavantl'installationetdesuivrelesinstructionsdufabricantduvéhicule.
AVERTISSEMENT

KTI63515 15 8/12/14
ENTRETIEN PRÉVENTIF
VoicilesymboleutilisépourdanslasectionENTRETIENPRÉVENTIFduprésentmanuelpouravertirdurisquede
   blessure.Suivretouteslesdirectivespouréviterdesblessurespouvantêtregravesoumortelles.
1. Toujoursentreposerlegrúadansunendroitoùilseraprotégédesintempéries,desvapeurscorrosives,delapoussièreabrasive
 oud’autresélémentsnocifs.Lecricdoitêtreexemptd'eau,deneige,desable,degravier,d'huile,degraisseouautrematériel
étranger, avant d'utiliser.
2. Lecricdoitêtrelubriépériodiquementand'empêcherleportprématurédespièces.Unegraissed'usageuniverseldoitêtre
appliquée à tous garnitures de graisse de zerk, roues de roulette, bras d'ascenseur, boulons bas de pivot de poignée, mécanisme
de déclenchement et toutes autres surfaces d'appui.
3. Àmoinsd’unefuite,ilnedevraitpasêtrenécessairederemplirleréservoirdeliquidehydraulique.Toutefuitedoitêtre
 immédiatementréparéedansunenvironnementsanspoussièreparuntechnicienqualiéenréparationdecomposantes
 hydrauliquesetfamilieraveccetyped’équipement.
IMPORTANT: Pouréviterdesendommagementsaujointetunedéfaillanceducric,nejamaisutiliserd’alcool,deliquidedefrein
hydrauliqueoudel’huiledetransmissiondanslecric.Utiliserl¹huilehydrauliqueUtilisezdel'huiledecrichydraulique,unehuileà
turbinelégère,ChevronAWISO32ouUnocalUnaxAW150.
4. Chaquepropriétaireestresponsabledemaintenirl'étiquetteduvérinpropreetlisible.Utiliserunesolutiondesavondouxpour
 laverlessurfacesexternesducric,maisaucunecomposantehydrauliquemobile.VeuillezcontacterK-ToolInternationalpourune
étiquette de rechange si votre étiquette de vérin est illisible.
5. Inspectezlevérindelevageavantchaqueutilisation.N'utilisezpaslevérinsin'importequelcomposantestssuré,cassé,plié
 ouprésentedessignesdedommagesoudesfuitesd’air.N'tuiliezpaslevérins'ilyadescomposantsoudelaquincaillerie
 manquantsoudesserrer,ouestmodiédequelquesfaçons.Faiteslescorrectifsnécessairesavantd'utiliserdenouveaulevérin.
6. N'essayezpasderéparerlesystèmehydrauliqueàmoinsquevoussoyezunepersonnequaliéedanscedomaineetfamiliarisée
 aveccetéquipement.Lesréparationsdoiventêtreexécutéesparuncentredeserviceautorisé.
DÉPANNAGE
PROBLÈME : L'UNITÉ NE SOULÈVE PAS LA CHARGE PRESCRITE.
ACTION : Purgerl'airdusystèmehydrauliqueensuivantlaDIRECTIVESINSTALLATION.
PROBLEM : L'UNITÉ DE SOUTIENT PAS LA CHARGE PRESCRITE OU SEMBLE « SPONGIEUSE » SOUS LA CHARGE PRESCRITE.
ACTION : Purgerl'airdusystèmehydrauliquecommementionnéci-dessus.
PROBLÈME : L'UNITÉ NE LÈVERA PAS à HAUTEUR COMPLÈTE.
ACTION: Purgerl'airdusystèmehydrauliquecommementionnéci-dessusouvérierleniveaudel'huiledansleréservoir.
PROBLÈME : LA POIGNÉE TEND à S'ÉLEVER PENDANT qUE L'UNITÉ EST SOUS LA CHARGE PRESCRITE.
ACTION : Pompezlapoignéerapidementplusieursfoisdepousserl'huileaprèsdesrobinetsàtournantsphériquedansl'unité
de puissance.
PROBLÈME : L'UNITÉ NE FONCTIONNE TOUJOURS PAS.
ACTION : Communiquezavecl'endroitoùl'achataétéeffectuépourdesdétailssurlagestiondelagarantie.

KTI63515 16 8/12/14
K-Tool International garantit que tous les crics et équipements de service reliés seront exempts de défauts dans le matériel et la
main-d'œuvre,pendantunepériodede2ans,suivantladated'achatoriginale.Cettegarantien'estétenduequ'àl'acheteuroriginalau
détail.Sitoutcricouélémentdeservicereliéestdéfectueuxpendantcettepériode,ilseraremplacéouréparésansfrais,selonl'option
deK-ToolInternational.Cettegarantienes'appliquepasauxdommagesd'accident,desurcharge,mauvaiseutilisationouabusetelle
ne s'applique pas non plus à tout équipement qui a été modifié ou utilisé avec des fixations particulières, autres que celles
recommandées.Cettegarantienecouvrepaslesréparationseffectuéesparquiconquen'étantpasunCentredeserviceautoriséde
l'équipement de levage professionnel K-Tool International.
TouslesHDetXDcricsouéquipementsdeservicereliésserontremplacésouréparés,selonl'optiondeK-ToolInternational,pendant
lapériodedegarantiede2ans.
Pendantlapériodedegarantiede2ans,touslesproduitsprétendusdéfectueuxdoiventêtreexpédiés,fraisdetransportprépayés,
avec la preuve de la date d'achat, à votre Centre professionnel autorisé de garantie d'équipement de levage K-Tool International.
Assurez-vousd'inclurevotrenom,adresseetnumérodetéléphoneavecl'informationdepreuved'achatetunebrèvedescriptiondu
défautprétendu.Leproduitseraretournéauclient,fraisdetransportprépayés.
PlusieursdéfautsprétenduspeuventsimplementêtregérésenappelantvotreCentredeservicepourdespièces.Voirlespages17-19
pour la liste des centres de service autorisés au titre de la garantie.
Enaucuncas,K-ToolInternationalneseraresponsabledesdommagesindirectsouconsécutifs.Laresponsabilitédetouteréclamation
pour perte ou dommage découlant de la vente, revente ou utilisation d'un cric ou de l'équipement de service relié, ne devra en aucun
cas dépasser le prix d'achat. CERTAINES JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DE
RESPONSABILITÉ POUR LES DOMMAGES INDIRECTS OU CONSÉCUTIFS, LA LIMITATION CI-DESSUS PEUT NE PAS VOUS
CONCERNER.
CETTE GARANTIE EST LA SEULE GARANTIE EXCLUSIVE FOURNIE EN LIEN AVEC LA VENTE D'UN ÉQUIPEMENT DE LEVAGE
PROFESSIONNEL K-TOOL INTERNATIONAL. TOUTES LES AUTRES GARANTIES, Y COMPRIS TOUTE GARANTIE IMPLICITE DE
QUALITÉMARCHANDEOUD'ADÉQUATIONÀUNUSAGEPARTICULIER,SONTEXCLUES.
CETTE GARANTIE VOUS DONNE DES DROITS JURIDIQUES PRÉCIS ET VOUS POUVEZ AUSSI AVOIR D'AUTRES DROITS QUI
PEUVENTVARIERD'UNÉTAT(OUD'UNEPROVINCE)ÀL'AUTRE.
PROCÉDURES ET DIRECTIVES DE TRAITEMENT AU TITRE DE LA GARANTIE POUR
L’ÉQUIPEMENT DE LEVAGE HD ET xD

KTI63515 17 8/12/14
ALABAMA
SOUTHEASTERNJACK•5004THAVENUENORTH•BIRMINGHAM,AL35204•(205)252-1511
ARIZONA
TIREEQUIPEMENTSERVICE•4002E.ELWOODST.,STE.4.•PHEONIX,AR85040•(602)437-0499
ARKANSAS
CLARKSHYDRAULICSERVICE•2901CONFEDERATEBLVD.•LITTLEROCK,AR72206•(501)375-1252
CALIFORNIA
JACK-X-CHANGE•1609N.ORANGETHORPEWAY•ANAHEIM,CA92801•(714)871-4966
J-MRK'ST.E.A.MREPAIR•945RAMONAAVE.•SPRINGVALLEY,CA91977•(619)469-6275
EGGIMAN'SHYDRAULICGARAGE•1112E.HARDINGWAY•STOCKTON,CA95205•(209)465-2870
AAAHYDRAULICS•511AHARBORBLVD.•W.SACRAMENTO,CA95691•(916)617-2656
CT&S•1805E.MAINST.,STE.E•VISALIA,CA93292•(559)623-2157
COLORADO
WILLIAM’SSALES&SERVICE•11380W.EXPOSITIONAVE.•LAKEWOOD,CO80226•(303)985-8868
CONNECTICUT
TOOL&EQUIPSERVSOLUTIONS•2554STATEST.•HAMDEN,CT06517•(203)248-7553
FLORIDA
P&HHYDRAULICS•6530TRIXEYST.•JACKSONVILLE,FL32219•(904)781-3558
TRI-CITYHYDRAULICS•4628N.FLORIDAAVE.•TAMPA,FL33603•(813)232-1280
J.R.JACK&EQUIPREPAIR•4513CLEMENTSRD.•LAKELAND,FL33811•(863)646-8087
R&RTOOLREPAIR•13591LINDENDR.•SPRINGHILL,FL34609•(352)263-3587
STIRLINGJACKSERVICE•2110S.W.56THAVE.•WESTPARK,FL33023•(954)987-6910
GEORGIA
INDUSTRIALCONTROLS•1710EASTMANDR.•TIFTON,GA31793•(229)386-2929
BOB'SHYDRAULICREPAIR•#8BROWNFOXDR.•ROME,GA30165•(706)234-4471
TOOLSERVICECO.•178MARBLEMILLRD.•MARIETTA,GA30060•(404)524-4249
HAWAII
C&CAIR&HYDRAULICS•94-148LEOWAENAST.BLDG.T•WAIPAHU,HI96797•(808)671-8598
ILLINOIS
PRO-POINTCO.•5328GRANDAVE.•DOWNERSGROVE,IL60515•(630)852-7233
HYDRAULICSPECIALTY,INC.•1300WESTELMST.•WESTFRANKFORT,IL62896•(618)937-4099
INDIANA
ABCSPECIALTYCO.•1075KENWOODAVE.•FORTWAYNE,IN46805•(260)483-8913
TOOLS&EQUIPMENTSERVICE•6718EAST38THST.•INDIANAPOLIS,IN46226•(317)632-2208
B&KHYDRAULICS•2184S.SALEMRD.•MONROE,IN46772•(260)592-7122
IOWA
HYDRAQUIP•3400DELAWAREAVE.•DESMOINES,IA50313•(515)265-1453
BROZENEHYDRAULICS•1400MT.PLEASANT•BURLINGTON,IA52601•(319)752-4017
KANSAS
ACMEHYDRAULICS•815KANSASAVE.•KANSASCITY,KS66105•(913)321-6385
KENTUCKY
PEMBERTONTOOLREPAIR•822EXETERAVE.•MIDDLESBORO,KY40965•(606)248-7907
LOUISIANA
EAGLESERVICECOMPANY•2224LEEST.•ALEXANDRIA,LA71301•(318)445-6140
MAINE
B&MHYDRAULICJACKREPAIR•576MAINST.•MADAWASKA,ME04756•(207)728-6713
MARYLAND
HYDRAULICSERVICE,INC•3304BARCLAYST.•BALTIMORE,MD21218•(410)467-9459
LIST OF AUTHORIZED WARRANTY SERVICE CENTERS / LISTA DE CENTROS DE SERVICIO
AUTORIZADOS / LISTE DES CENTRES DE SERVICE AUTORISÉS AU TITRE DE LA GARANTIE :

KTI63515 18 8/12/14
MASSACHUSETTS
BOSTONHYDRAULICS•1601COLUMBUSAVE.,BOX190744•BOSTON,MA02119•(617)427-2200
MICHIGAN
GRANDVALLEYHYDRAULICS•670318THAVE.,STE.G•JENISON,MI49428•(616)662-1992
HYDRAULICSUNLIMITED•2091SOUTHHURONRD.•KAWKAWLIN,MI48631•(989)686-3594
KIRK’SAUTOMOTIVE•9330ROSELAWNST.•DETROIT,MI48204•(313)933-7030
K-TOOLINTERNATIONAL•31133WIXOMRD.•WIXOM,MI48393•(800)762-6002,ext.4149
•www.ktoolinternational.com•[e-mail]
MINNESOTA
TOOLWAREHOUSEINC.•9LINCOLNAVE.S.E.•ST.CLOUD,MN56304•(320)253-7150
TOOLWAREHOUSEINC•3410EAST42NDST.•MINNEAPOLIS,MN55406•(612)722-4260
MISSISSIPPI
M&WHYDRAULIC•4626VANWINKLEPARKDR.•JACKSON,MS39209•(601)922-4418
MISSOURI
ARROWHYDRAULICS•5231MANCHESTERRD.•ST.LOUIS,MO63110•(314)371-2358
A&BELECTRICCO.•32553WEST119THST.•EXCELSORSPRINGS,MO64024•(816)630-8359
TOOLSERVICECENTER•2431RAYMONDDR.•ST.CHARLES,MO63301•(636)940-2525
HEARTLANDPNEUMATICS•3527-CPERRYVILLERD.•CAPEGIRARDEAU,MO63701•(573)334-9085
MONTANA
NORTHERNHYDRAULICS•260017THST.NE•BLACKEAGLE,MT59414•(406)761-8079
NEBRASKA
FLOHRELECTRICSERVICE•4356SO.90THST.•OMAHA,NE68127•(402)331-6863
NEW HAMPSHIRE
AMERICANHYDRAULICCORP.•1064GOFFSFALLSRD.•MANCHESTER,NH03108•(603)623-5444
NEW JERSEY
COUGARELECTRONICS•622BROADWAY•LONGBRANCH,NJ07740•(732)870-3302
METROHYDRAULICJACK•1271MCCARTERHIGHWAY•NEWARK,NJ07104•(973)350-0111
NEW MEXICO
A-ONEEQUIPMENTLTD.•1108RHODEISLANDN.E.•ALBUQUERQUE,NM87108•(505)256-0074
NEW YORK
ACEHYDRAULICSERVICE•6720VIPPARKWAY•SYRACUSE,NY13211•(315)454-8989
HYDRAULICJACK/CYLINDERREPAIR•13457GENESEEST.•ALDEN,NY14004•(716)937-6008
AUTOMATICREPAIR•130FLORIDAST.•FARMINGDALE,NY11735•(631)420-0103
NORTH CAROLINA
SOUTHERNHYDRAULICSERVICE•6914STATESVILLERD.•CHARLOTTE,NC28269•(704)597-9244
CAROLINATOOLREPAIR•807HUFFMANST.•GREENSBORO,NC27405•(336)275-6124
NORTH DAKOTA
TOOLWAREHOUSEINC.•127WESTMAINAVE.•WESTFARGO,ND58078•(701)282-6151
OHIO
MATSEQUIPMENTCO.INC.•51PIERCEAVE.•WESTCARROLLTON,OH45449•(937)859-8057
DINGER’STOOLSERVICE•22540STIVERSONRD.•SUGARGROVE,OH43155•(740)746-0240
A&AHYDRAULICREPAIR•5301W.161STST.•CLEVELAND,OH44142•(216)362-4000
OKLAHOMA
HYDRAULICEQUIPMENTCO.•2800WESTCALIFORNIA,STE.A•OKLAHOMACITY,OK73107•(405)235-3318
OREGON
KARNREPAIRSERVICE•1800N.W.169THPLACE,STE.D300•BEAVERTON,OR97006•(503)690-9500
PENNSYLVANIA
HYDRAULICIND.SUPPLY•HOLLY&MADISONAVE.BLDG#1•CLIFTONHEIGHTS,PA19018•(610)284-2100
HUMPHREY'SHYDRAULICS•2214HUCKLEBERRYRD.•ALLENTOWN,PA18104•(610)435-9287

KTI63515 19 8/12/14
SOUTH CAROLINA
AIR&HYDRAULICSERVICE•315HAWKINSRD.•TRAVELERSREST,SC29690•(866)867-5359
SOUTH DAKOTA
ALL-AROUNDAUTOLLC•105ZIEBACHST.•BELLEFOURCHE,SD57717•(605)723-6272
TENNESSEE
AUTHORIZEDEQUIPMENTSERVICE•812POLKAVE.•MEMPHIS,TN38126•(901)774-0850
LUBRICATIONEQUIPMENT•2501MITCHELLST.•KNOXVILLE,TN37917•(865)525-8401
TEXAS
AAAPNEUMATICS&SUPPLY•907EDENROCST.•VICTORIA,TX77904•(361)573-9920
STARHYDRAULIC&TOOLSERVICE•7012LONGPOINT•HOUSTON,TX77055•(713)681-4105
VMWMAINTENANCESOLUTIONS•2328BLANCORD.•SANANTONIO,TX78212•(210)736-4285
HYDRAULICSERVICE&SUPPLY•100HOWELLST.•DALLAS,TX75207•(214)748-6015
WATCOEQUIPMENTSERVICES•6005MILWEEST.,STE.706•HOUSTON,TX77092•(713)290-9033
UTAH
GUSTINHYDRAULIC•151W.2125SOUTH•SALTLAKECITY,UT84115•(801)487-0624
VIRGINIA
JACK-MAN•110ANNST.•MADISONHEIGHTS,VA24572•(434)847-6963
HYDRAULICSERVICECOMPANY•3215VICTORYBLVD.•PORTSMOUTH,VA23702•(757)487-2513
SARVERSHYDRAULICS•2550JOHNSONAVE.•ROANOKE,VA24017•(540)344-0799
WASHINGTON
SPOKANEPUMP•3626E.TRENTAVE.•SPOKANE,WA99202•(509)535-9771
UNIVERSALREPAIR•1611BOYLSTONAVE.•SEATTLE,WA98122•(206)322-2726
WEST VIRGINIA
GILLETTEREPAIRSERVICE•ROUTE8,BOX128-A•FAIRMONT,WV26554•(304)366-3119
WISCONSIN
AFIDIRECTSERVICES•7515S.10THST.•OAKCREEK,WI53154•(414)764-1160
CANADA
ALBERTA
PRECISIONHYDRAULICS•940-48AVE.SE•CALGARY,ALBERTAT2G5B1•(403)243-5997
DAN’SPOWERTOOLREPAIR•8149WAGNERRD.NE•EDMONTON,ALBERTAT6E4N6•(780)490-1955OR(780)490-1956
BRITISH COLUMBIA
RAMTORCTOOLS,INC.•160-11960HAMMERSMITHWAY•RICHMOND,BRITISHCOLUMBIAV7A5C9•(604)271-3220
MANITOBA
ACCUTOOLSERVICE•465LUCASAVE.•WINNEPEG,MANITOBAR3C2E6•(204)772-6523
ONTARIO
MONARCHREBUILDING,INC.•97BESSEMERRD.UNIT5•LONDON,ONTARION6E1P9•(519)681-5640
qUEBEC
INSTRUMENTSALES&SERVICE•6059DEMAISONNEUVEBLVD.•W.MONTREAL,QCH4A3R8•(514)481-8111
MINIHYDRAULIQUEINC.•2732RUEDELAFAUNE•QUEBEC,QCG3E1H4•(418)843-6177
MR.TANGUAY&FILS•1110CROISSIANTCLAIRE•LACHINE,QUEBECH8S1A1•(514)933-8073OR(514)639-8825
