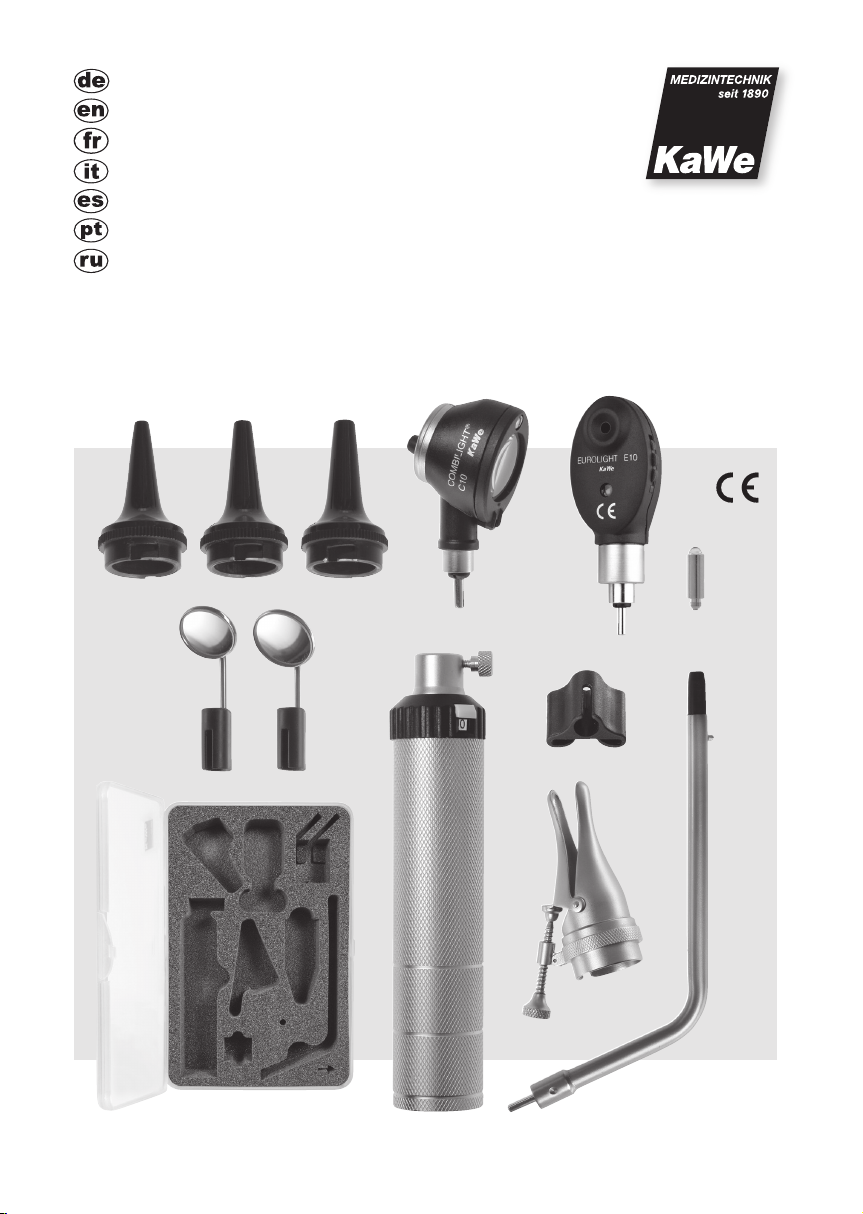

Kawe Basic-set User manual

Gebrauchsanweisung ................................... 2

User's Manual ............................................... 5

Mode d’emploi ............................................. 8

Istruzioni per l’uso ...................................... 11

Instrucciones de empleo ............................. 14

Manual de operação ................................... 17

Руководство по применению .................. 20

Basic-Set

QM-1-141G

Sehr geehrter Kunde, vielen Dank dass Sie sich für ein KaWe-Produkt ent-

schieden haben. Unsere Produkte zeichnen sich durch eine hohe Qualität

und Langlebigkeit aus. Dieses KaWe-Produkt erfüllt die Bestimmungen

der EG-Richtlinie 93/42/EWG (Richtlinie für medizinische Produkte).

Das Produkt gehört der Klasse I gemäß Richtlinie 93/42/EWG an und

ist für den mehrmaligen Gebrauch oder für verschiedene Patienten bei

mehrmaligem Einsatz gedacht. Für einen unsachgemäßen oder nicht an-

gemessenen Einsatz des Gerätes übernehmen wir keine Haftung. Dies gilt

auch, wenn das Gerät nicht vor seinem Einsatz überprüft wird.

Bitte lesen Sie diese Bedienungsanleitung vor der Benutzung

sorgfältig und vollständig durch und beachten Sie die Pﬂege-

hinweise.

Machen Sie sich vor der Benutzung sorgfältig mit der Bedienung

vertraut.

Anwendung: Die Anwendung des Basic-Diagnostik-Sets darf nur durch

autorisiertes Fachpersonal erfolgen.

Zweckbestimmung: Das Basic-Diagnostik-Set dient im HNO-Bereich

zur direkten Einsichtnahme bzw. Inspektion des Kehlkopfes, des Gehör-

ganges und der Nase, im Diagnostik-Bereich zur direkten Ophthalmosko-

pie der Augen bzw. des Augenhintergrundes.

Risiken/HinweiseaufmöglicheGefahren:1.Verletzungsgefahrder

empﬁndlichen Schleimhaut. 2. Bitte reinigen Sie nach Gebrauch Hand-

griﬀe mit einer alkoholischen Desinfektionslösung um eine Infektion zu

vermeiden.

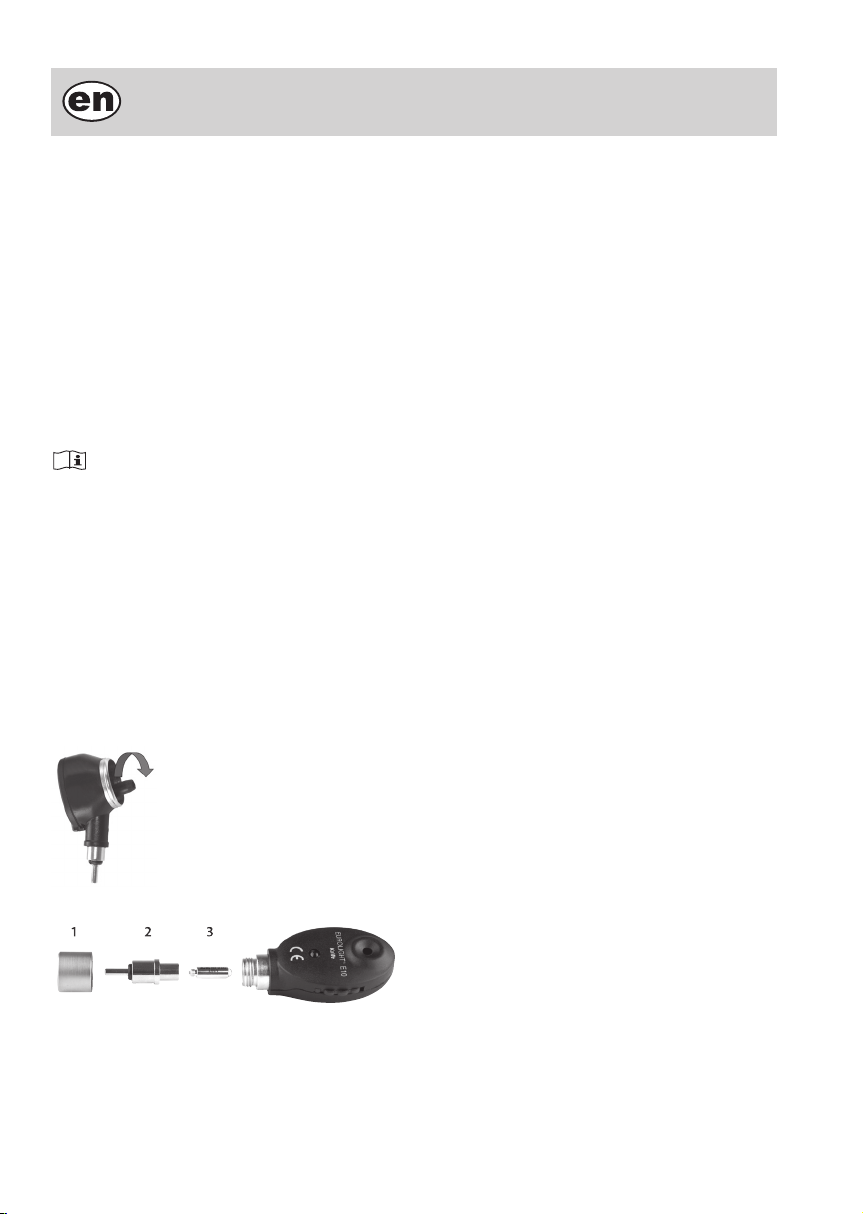

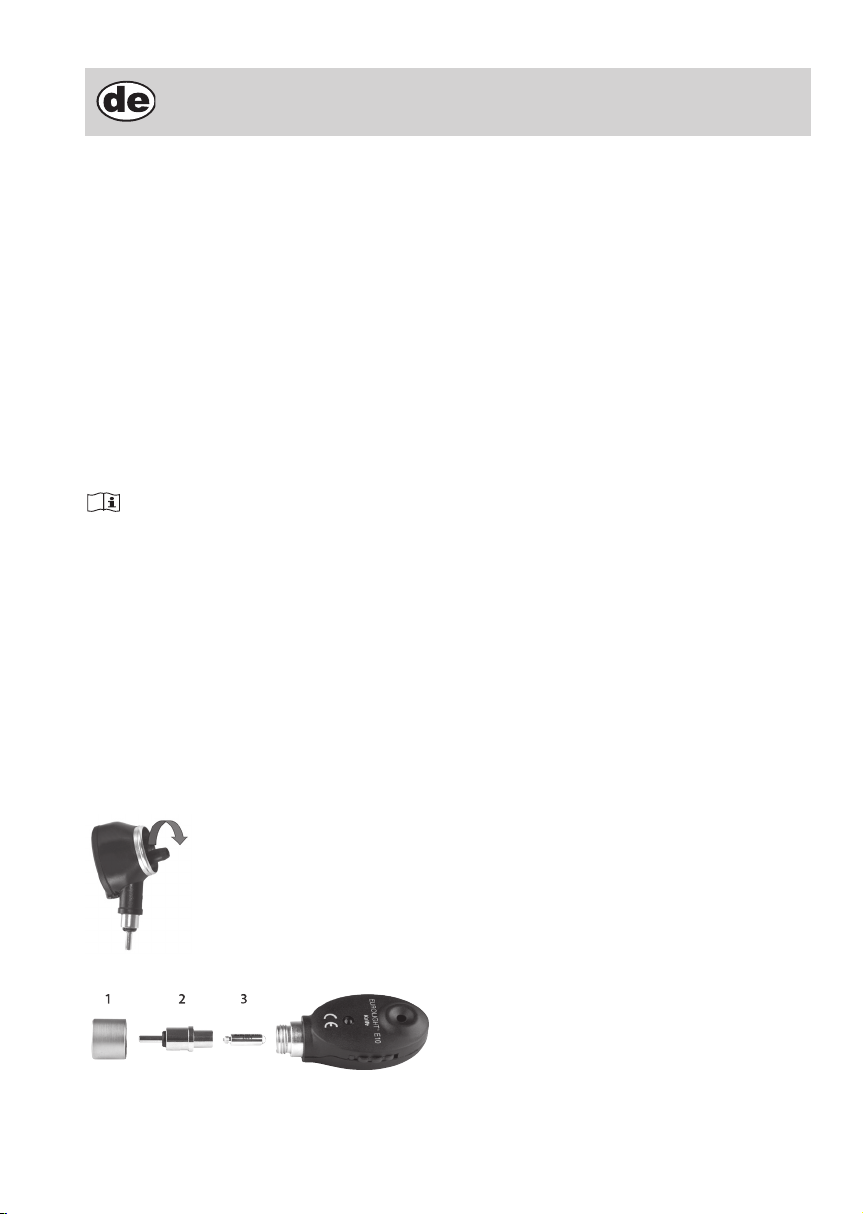

Lampenwechsel Otoskop:

Ziehen Sie die Kunststoﬀkappe von der Lampe

und drehen Sie die Lampe vom Otoskopkopf

heraus. Reinigen Sie ggf. den Glaskolben der

neuen Lampe mit Alkohol. Der Glaskolben sollte

sauber und frei von Fingerabdrücken (fettfrei)

sein. Die Lampe muss bis zum Anschlag einge-

dreht werden.

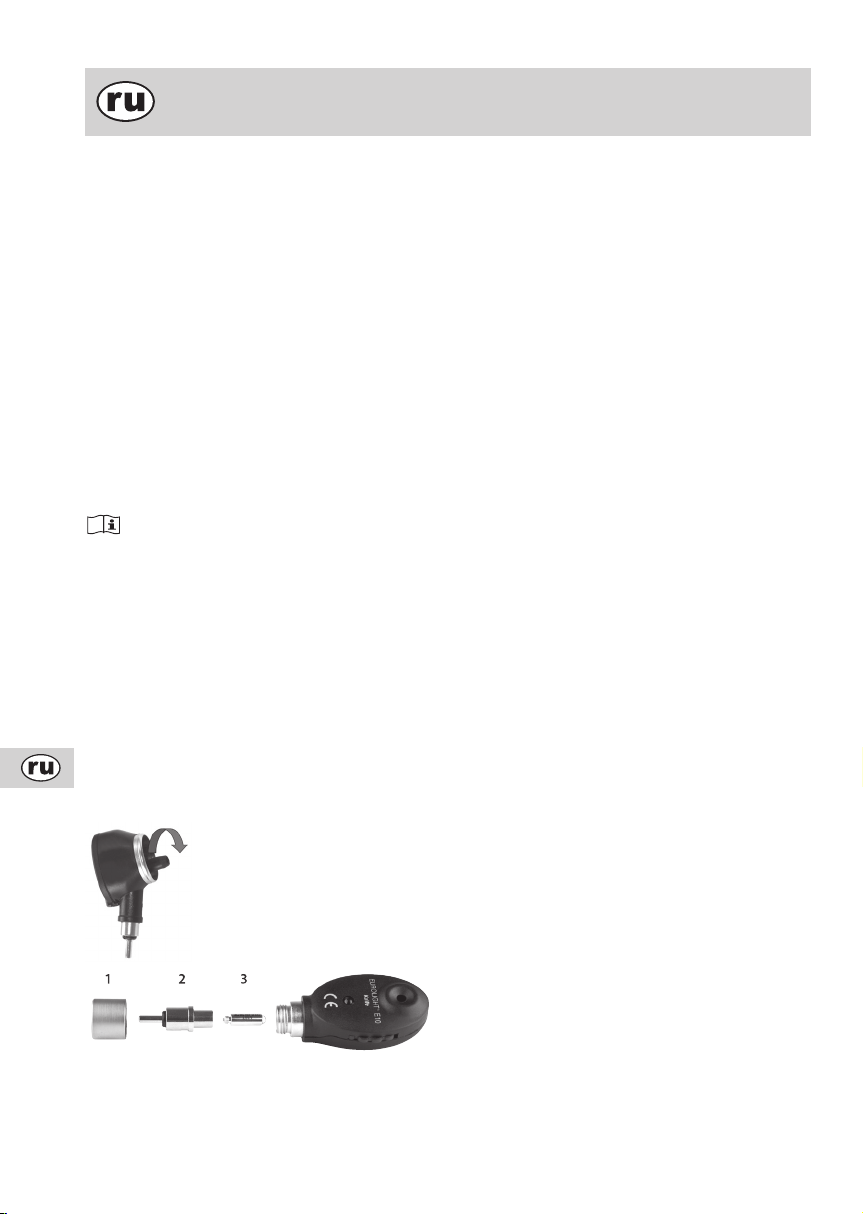

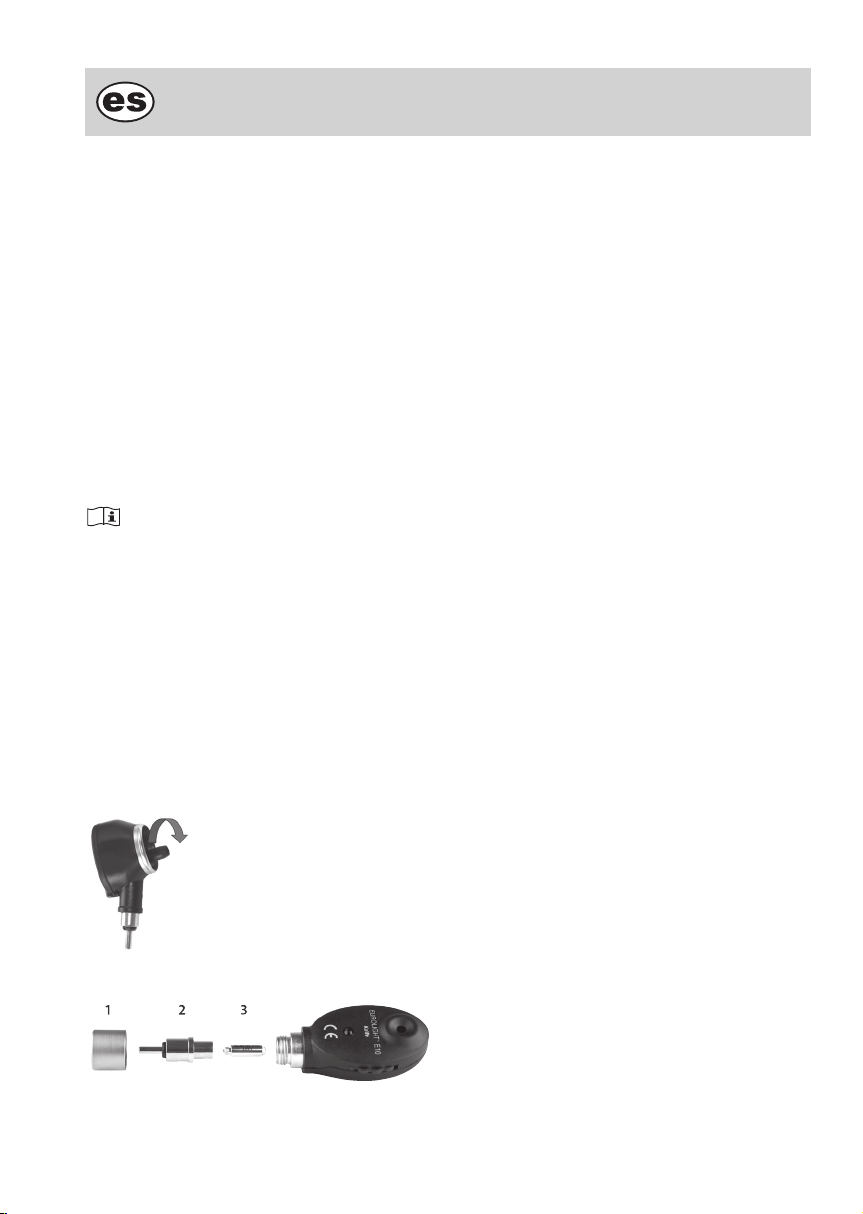

Lampenwechsel Ophthalmoskop:

Die ordnungsgemäße Funktion des Gerätes ist nur bei Verwendung von

original KaWe Vakuum-Glühlampen gewährleistet, sie garantieren eine

optimale Ausleuchtung! Lösen Sie die Klemmschraube am Griﬀ und

ziehen Sie den Ophthalmoskop-Kopf vom Griﬀ ab. Schrauben Sie den

Überwurfring (1) ab. Ziehen Sie den Lampenhalter (2) aus dem Kopf.

Tauschen Sie nun die Lampe aus. Reinigen Sie ggf. den Glaskolben (3)

der neuen Lampe mit Alkohol. Der Glaskolben sollte sauber und frei von

Fingerabdrücken (fettfrei) sein. Setzen Sie die neue Lampe mit Lampen-

halter in den Kopf ein. Schrauben Sie nun wieder den Überwurfring auf.

Das KaWe-Ophthalmoskop ist so konzipiert, dass es auch ohne pupil-

lenerweiternde Medikamente verwendet werden kann. Allerdings ist in

diesem Fall das Gesichtsfeld des Patienten eingeschränkt. In der KaWe

EUROLIGHT®E10-AusführungistdieHelligkeitderBeleuchtungregelbar.

Verringern der Helligkeit führt zur Vergrößerung der Pupille, gleichzeitig

wird der Patient weniger geblendet. Mit dem Korrektionslinsenrad kann

eine Fehlsichtigkeit von Patient und/oder Arzt korrigiert werden.

Gebrauch (Ophthalmoskop + Otoskop): Eine ordnungsgemäße

Funktion wird durch die Verwendung von KaWe-Standardgriﬀen 2,5V

mit 2 Batterien („C“ Baby 1,5V, empfehlenswert Alkaline Batterien) bzw.

KaWe-NiMH Ladebatterie 2,5V garantiert. Aufstecken und Festklemmen

des Instrumentenkopfes. Einschalten am Drehschalter durch Drücken und

Linksbewegung. Durch den Rheostat ist die Helligkeit (max. Schalterstel-

lung) einfach regulierbar. Ausschalten durch Rechtsbewegung zurück

zum Ausgangspunkt (Schaltbewegung). Batterie-/Ladebatteriewechsel

durch öﬀnen der Bodenverschlusskappe. Bei weiteren Fragen wenden Sie

sich bitte an Ihren zuständigen Fachhändler!

Reinigung: Das KaWe Otoskop und das Ophthalmoskop sind mit Was-

ser, Alkohol oder Seifenlauge leicht zu reinigen. Bitte verwenden Sie das

Otoskop und das Ophthalmoskop nur in gut gereinigtem Zustand, um

eventuelle Infektionen zu vermeiden. Zur Vermeidung von Verschmut-

zung und Verstaubung bewahren Sie das Otoskop und das Ophthalmos-

kop bitte stets in der Verpackung auf. Es kann außen mit einem feuchten,

weichen und fusselfreien Tuch gereinigt werden.

Desinfektion: Die Desinfektion ist die erste Behandlung, die bei den

verunreinigten Gegenständen und Materialien durchzuführen ist mit dem

Ziel, die Mikroorganismen zu reduzieren und die weitere Reinigung zu

erleichtern. Es ist dringend erforderlich, das Eintrocknen der Verunreini-

gungen auf dem Material zu verhindern. Die Desinfektion hat außerdem

das Ziel, sowohl das Personal während der Behandlung der Instrumente

als auch die Umgebung zu schützen. Zur Desinfektion der Geräte kann

das Tuch mit einem Desinfektionsmittel auf alkoholischer Basis gereinigt

und befeuchtet werden. Beachten Sie dabei die Hinweise wie Einwirkzeit

etc. des Herstellers des Desinfektionsmittels. Legen Sie das Otoskop und

das Ophthalmoskop niemals in Flüssigkeit und achten Sie darauf, dass

keine Flüssigkeit ins Gehäuse eindringt! Da das Otoskop und das Ophthal-

moskop nicht für operative Eingriﬀe bestimmt sind, reicht eine einfache

Gebrauchsanweisung

Basic-Diagnostik-Set

Reinigung bzgl. Desinfektion mit einem Oberﬂächen-Desinfektionsmittel

auf alkoholischer Basis. Keine scheuernden Reinigungsmittel verwenden!

Das Otoskop und das Ophthalmoskop sind nicht sterilisierbar!

Sterilisation: Dauerohrtrichter; Kehlkopfspiegel, Nasenspekulum, Lam-

penträger (ohne Lampe) und Spatelhalter aus Kunststoﬀ sind im Autokla-

ven bei 134°C sterilisierbar. Vor der Sterilisation grobe Verschmutzungen

unter ﬂießend Wasser oder in Seifenbad abwaschen. In trockenem Zu-

stand in den Autoklaven geben. Achten Sie darauf die zulässige Füllmen-

ge des Autoklaven nicht zu überschreiten.

Gewährleistung: Bei ordnungsgemäßer Handhabung und Berücksich-

tigung unserer Gebrauchsanweisung beträgt die Gewährleistung zwei

Jahre beginnend ab dem Verkaufsdatum. Bei weiteren Fragen oder even-

tuellen Reparaturen wenden Sie sich bitte an Ihren Fachhändler.

Technische Daten:

Ophthalmoskop Otoskop

Fehlsichtigkeitskorrektur

± 20 dpt.

3-fache schwenkbare

Vergrößerungslupe

Sehwinkel ± 6° Lichtstarke Vakuum-Glühlampe

2,5V / 0,81W

Asphärisches Objektiv für

optimale Abbildungsqualität

Asphärischer Kondensor für

optimale Ausleuchtung

Lichtstarke Vakuum-Glühlampe

2,5V / 0,81W

Gebrauchsanweisung/Pﬂegehinweise

Ladebatterien NiMH/Li-Ion

Zweckbestimmung: Die Ladebatterien dienen als Energiegeber für die

dafür vorgesehenen KaWe-Produkte.

Ungeeignete Anwendung/Kontraindikation der Produkte: Eine

andere oder darüber hinausgehende Benutzung gilt als nicht bestim-

mungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller

nicht, das Risiko trägt allein der Anwender.

Risiken und Hinweise auf mögliche Gefahren: 1. Vermeiden Sie

einenKurzschlussandenLadebatterien2.LegenSiedieLadebatteriennie

in Flüssigkeiten.

Weitere Hinweise, Wartung, Lagerung: Die Ladebatterien können

ggf. mit einem feuchten Tuch abgewischt werden, anschließend mit ei-

nem trockenen Tuch abwischen (trocknen), achten Sie darauf keinen

Kurzschluss zu erzeugen.

Weitere Pﬂegehinweise, die die Lebensdauer der Ladebatterie

verlängern: Beachten Sie bitte die folgenden Hinweise: (bei Nichtbe-

achten kann die Ladebatterie bereits nach kurzer Zeit nicht mehr die volle

Kapazität zur Verfügung stellen).

Bei der NiMH-Technologie kann ein Lazy-Battery-Eﬀekt, vergleichbar mit

dem klassischen Memory-Eﬀekt, der NiCd-Technologie auftreten. Die Ur-

sachen hierfür liegen in der nicht vollständig verbrauchten Energie vor

einer erneuten Ladung. Dieser Eﬀekt lässt sich wieder beinahe vollständig

beseitigen; dazu die Ladebatterie von Zeit zu Zeit komplett entladen und

dann wieder auﬂaden. Am Besten zwei- bis dreimal hintereinander. Die

Ladebatterie erhält ihre alte Leistungsfähigkeit zurück. Stellt die Lade-

batterie nicht mehr genügend Energie zur Verfügung um Ihr Gerät

zu betreiben, schalten Sie umgehend das Gerät ab und laden Sie die

Ladebatterie (Vermeidung einer Tiefentladung und damit Zerstörung die

Ladebatterie).

Bitte beachten Sie die Selbstentladung der Ladebatterien. Werden diese

eine längere Zeit nicht benötigt (beansprucht, geladen) kommt es zu ei-

ner Selbstentladung. Die Kapazität geht verloren und die Ladebatterien

können dauerhaften Schaden nehmen. Der Hersteller haftet für solche

Schädennicht.dieLadebatteriensolltendaherbeieinerLagerung,welche

länger als einen Monat andauert mit einer Teilladung von ca. 50 %

gelagert werden.

Beachten Sie stets die angegebene Ladedauer um eine Überladung und

somit Zerstörung der Ladebatterie zu vermeiden (KaWe Ladestation

KaWe MedCharge® 3000 und 4000 verfügt über eine integrierte automa-

tische Abschaltung). NiMH Ladebatterien weisen bei niedrigen Tempera-

turen (bereits ab 0°C) einen Kapazitätsverlust auf.

1. Halten Sie Ladebatterien von Hitzequellen und oﬀenen Flammen fern.

2. Ladebatterien dürfen nicht in Wasser oder Salzwasser getaucht wer-

den. 3. Versuchen Sie niemals, Ladebatterien zu zerlegen, zu modiﬁzieren

oder Hitze auszusetzen. 4. Lassen Sie die Ladebatterien möglichst nicht

fallen, und schützen Sie sievor Stößen und Schlägen, die das Gehäuse

beschädigen könnten. 5. Verwenden Sie nur empfohlene Ladebatterien

und Zubehörteile. 6. Bei erstmaliger Inbetriebnahme der Ladebatterie

diese stets komplett auﬂaden.

Die Verwendung von nicht ausdrücklich für diese Geräte zugelassenen

Ladebatterien kann zu Explosio-nen oder zum Leckwerden führen und

Brände, Verletzungen oder Beschädigungen der Umgebung zur

Folge haben. Sollte eine Ladebatterie leck sein und Augen, Mund, Haut

oder Kleidung mit den ausgetretenen Substanzen in Berührung kommen,

sollten Sie die betroﬀene Stelle unverzüglich mit Wasser abspülen und

einen Arzt aufsuchen.

1. Trennen Sie das Ladegerät und den Kompakt-Netzadapter nach dem

Auﬂaden und bei Nichtgebrauch sowohl vom Gerät als auch von der

Steckdose, um Brände und andere Gefahren zu vermeiden. 2. Während

das Ladegerät in Betrieb ist, darf es nicht mit Gegenständen (Tischdecke,

Teppich, Bettwäsche, Kissen usw.) bedeckt werden. Wenn Sie den Netz-

adapter über längere Zeit verwenden, kann er sich überhitzen, verziehen

oder in Brand geraten. 3. Laden Sie die Ladebatterie nur mit dem dafür

vorgesehenen Ladegerät. Das Ladegerät und der Kompakt-Netzadapter

wurden ausschließlich für die Verwendung mit Ihrem Produkt entwickelt.

Verwenden Sie sie nicht mit anderen Produkten oder Ladebatterien. Es

besteht die Gefahr von Überhitzung und Verwindung, wodurch Brände

und elektrische Schläge ausgelöst werden können. 4. Vor dem Entsorgen

einer Ladebatterie sollten Sie die Kontakte mit Klebestreifen oder sonsti-

gem Isoliermaterial abkleben, damit diese nicht mit anderen Gegenstän-

den in direkte Berührung geraten. Eine Berührung mit Metallgegenstän-

den in Müllbehältern kann zu Bränden und Explosionen führen.

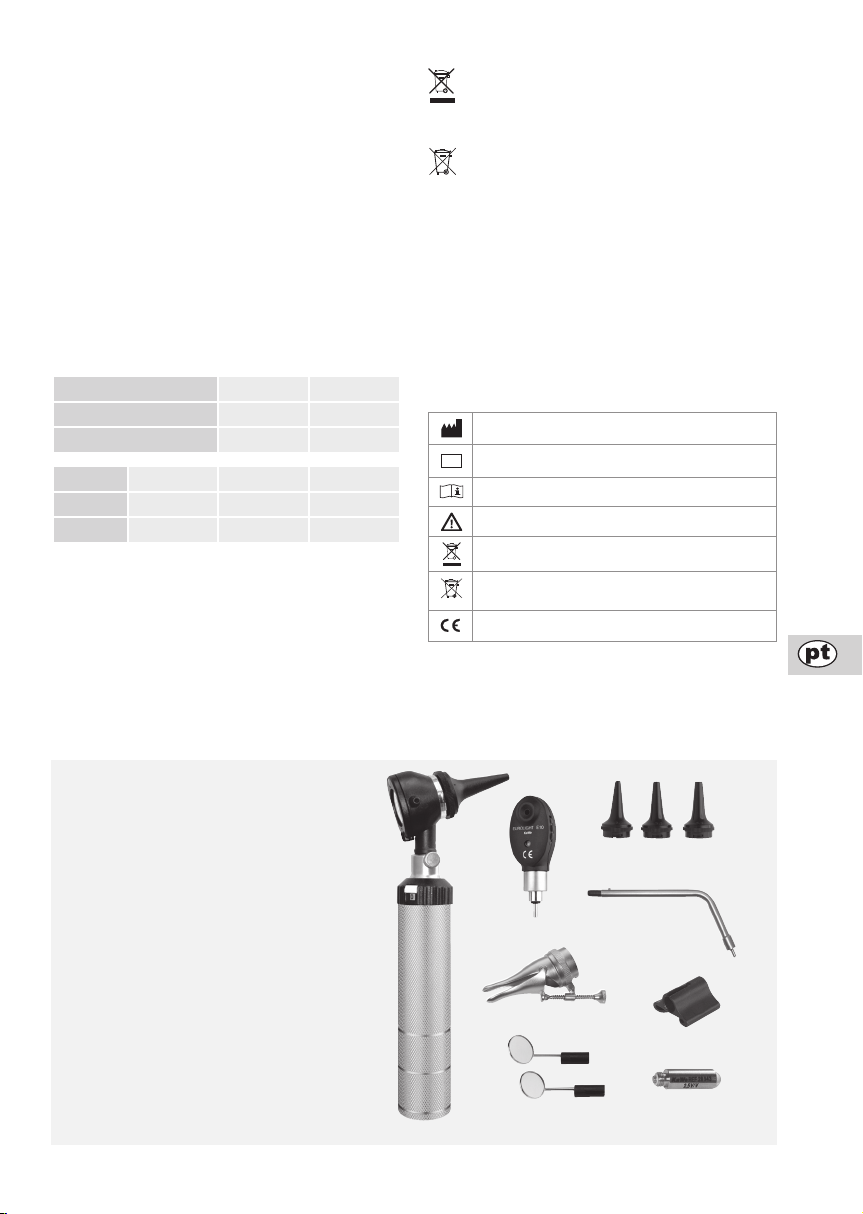

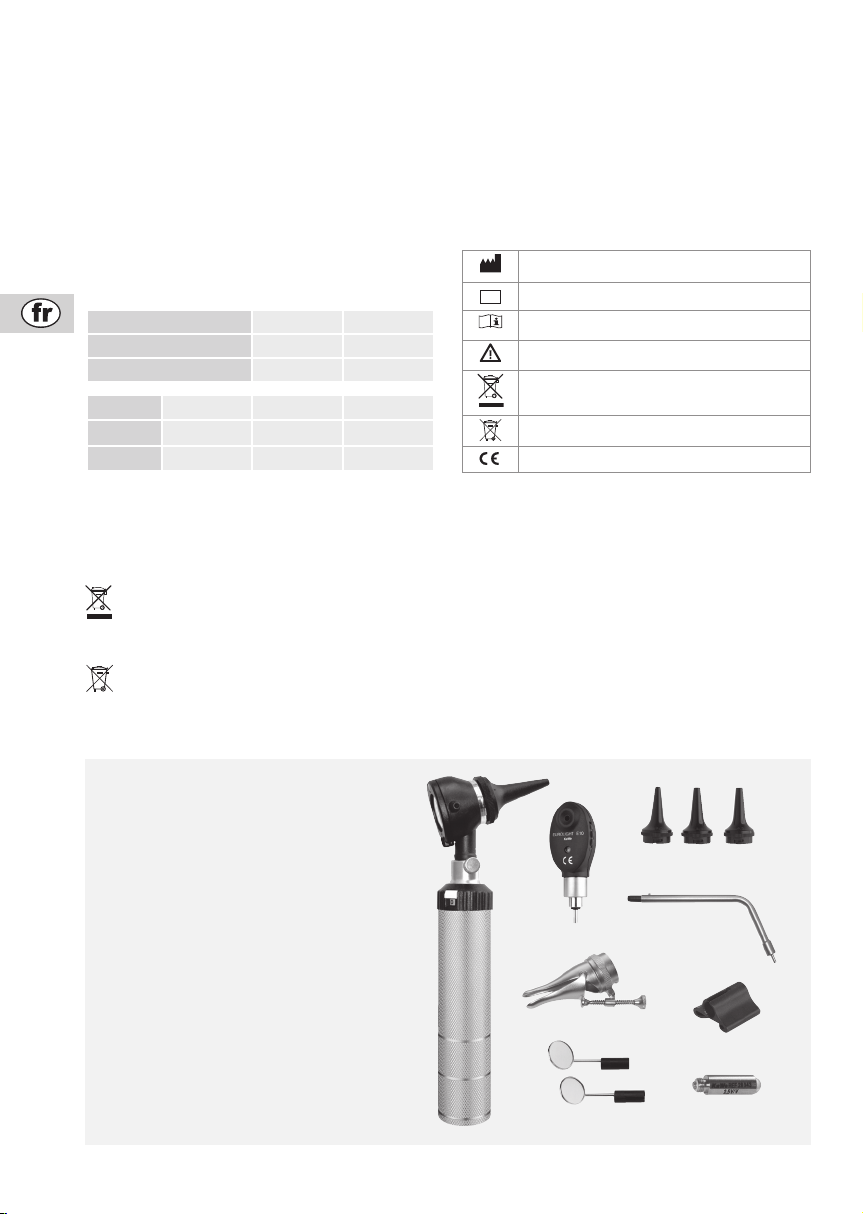

Ladedauer:

REF 12.80110.712 12.80110.722

Kapazität [mAh] 1600 3000

Ladedauer [h] ca. 8* ca. 14*

12.80120.712 12.80220.722 12.80120.742

750 2200 700

ca. 4* ca. 10* ca. 12**

* Ladedauer nach vollständiger Entleerung der Ladebatterien in Ladesta-

tion KaWe Med-Charge® 3000 (nicht Li-Ion) oder 4000.

**Ladedauer nach vollständiger Entleerung der Ladebatterien in der

Steckdose.

Entsorgung: Entsorgen der Li-Ion Ladebatterien über eine ge-

trennte Sammlung von Elektro- und Elektronikgeräten.

Entsorgung: Entsorgen Sie bitte die alten Ladebatterien NiMH

und Batterien entsprechend den gesetzlichen Bestimmungen.

Gemeinsames Zubehör: Weitere Informationen zu diesen Artikeln

können auf unserer Homepage: www.kawemed.de eingesehen wer-

den.

Hersteller: KaWe.

Kontakt zum Hersteller: Adresse oder Tel.-Nr. des Fachhändlers oder

wählen Sie +49-7141-68188-0.

Erklärung der Symbole:

Hersteller

LOT Herstellungsdatum

Gebrauchsanweisung beachten

Achtung

Getrennte Sammlung von Elektro-

und Elektronikgeräten

Batterieentsorgung

Erfüllung der einschlägigen EU-Richtlinien

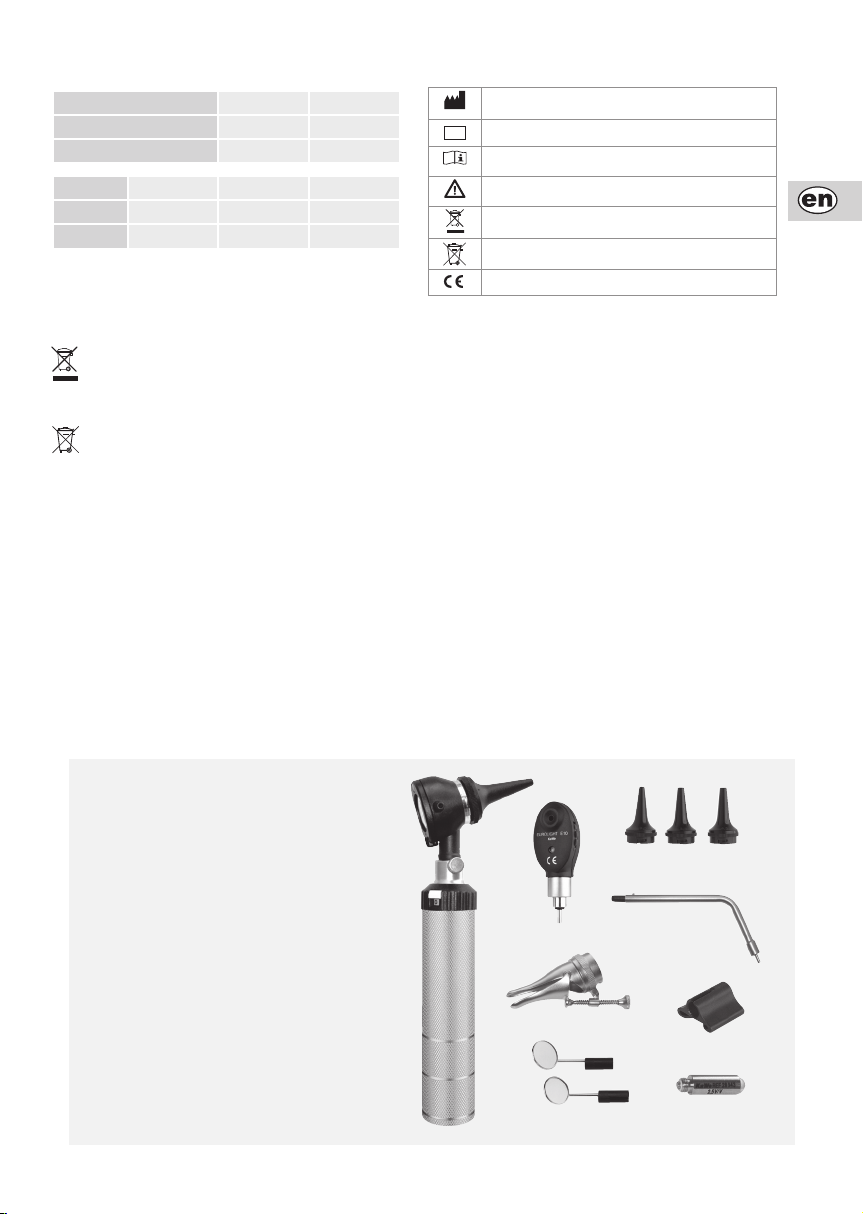

Inhalt:

(1) 01.12110.001

Combilight® C10 2,5 V Otoskop komplett

(2) 01.81100.001

Ophthalmoskop E10 Kopf allein

(3) 01.72101.001

Dauerohrtrichter - Set Ø 2,5 / 3,5 / 4,5 mm

(4) 01.79202.001

Nasenspekulum mit Stellschraube

(5) 01.79103.001

Kehlkopfspiegel Gr. 3 + 4

(6) 01.79102.001

Lampenträger 2,5 V gebogen

(7) 01.79201.001

Spatelhalter aus Kunststoﬀ

(8) 12.75111.013

Ersatzbirne Vakuum 2,5 V (8)

(6)

(3)

(1)

(7)

(4)

(5)

(2)

User's Manual

Basic Diagnostic Set

Dear Customers! We thank you for choosing a KaWe-product. Our pro-

ducts are known for their high quality and long life. This KaWe product

meets EC Standards 93/42/EWG (Standards for Medical Products).

This is a class 1 product according to Standards 93/42/EWG and is in-

tended for repeated use on diﬀerent patients. Any other use is not in ac-

cordance with the intended use of the unit. The manufacturer is not liable

for any resultant damages. The manufacturer is also not liable if the unit is

not checked before its use.

Please read these instructions thoroughly and carefully before

attemptingtousethisproductandheedthegiveninstructions.

Familiarise yourself fully with this product

before using it.

Utilization: The Basic Diagnostic Sets are only to be used by authorized

personnel.

Function: The Basic Diagnostic Set is to be used for the direct otorhino-

laryngological inspection of the larynx, the auditory canal and the nose. It

is also used used for direct ophthalmoscopic inspection of the eyes and/

or the fundus of the eyes.

Risks/Warning of possible dangers: 1. Risk of injury of the sensi-

tive mucosa. 2. After use, please clean the handles with an alcohol-based

disinfectant solution in order to avoid the risk of infection.

Replacing the otoscope lamp: Remove the

plastic cap from the lamp and remove the lamp

from the otoscope head. If necessary, clean the

glass bulb of the new lamp with alcohol. The

glass bulb must be properly clean and free of

ﬁnger prints (free of grease). The lamp must be

pushed carefully into the provided slot until it

touches the lateral pin.

Replacing the ophthalmoscope lamp: Satisfactory operation of the

unit can only be guaranteed with the use of original KaWe incandescent

lamps that ensure an optimal light quality! Loosen the clamping screw

and remove the ophthalmoscope head from the handle (1). Remove the

lamp holder (2) from the head. Now replace the bulb. If necessary, clean

the glass bulb (3) of the new lamp with alcohol. The glass bulb should be

clean and free of ﬁnger prints (grease free). Insert the new lamp with the

lampholderinthehead.Now,rescrewtheunionring.TheKaWeophthal-

moscope is designed in such a way that it can also be used without pupil

dilating medication. In this case however, the visual ﬁeld of the patient is

reduced. The illumination brightness of the KaWe EUROLIGHT® E10 can

be adjusted. A reduction of the brightness causes an enlargement of the

pupil and the patient will be less blinded by the light. Ametropia can be

corrected with the device’s correction wheel by either the patient or the

doctor.

Use (Ophthalmoscope + Otoscope): Satisfactory operation is guar-

anteed when standard 2.5V KaWe handles are used with 2 batteries (”C“

Baby 1.5V. We recommend the use of alkaline batteries) or a KaWe-NiMH

2.5V battery. Slip the instrument head onto the unit and lock it into place.

Turn on the sliding switch by pushing it to the left. The light intensity can

be easily adjusted with the rheostat (maximum switch position). Turn oﬀ

the sliding switch by returning it to the right side and back to its starting

position. Replace the battery/accumulator by opening the bottom-lock-

ing cap. Should you need further information, please contact your dealer!

Cleaning: The KaWe otoscope and the ophthalmoscope can be easily

cleaned with water, alcohol or soap. Please use the otoscope and the oph-

thalmoscope only when they are well cleaned in order to avoid possible

risk of infection. In order to avoid contact with dirt and dust, please always

store the otoscope and ophthalmoscope in their packaging. They can be

cleaned externally with a damp, soft and lint-free cloth.

Desinfection: Disinfection is the ﬁrst treatment that is to be carried out

on contaminated objects and materials with the goal of reducing the

microorganisms and further easing the cleaning process. It is extremely

important to prevent the impurities from drying onto the instrument.

Disinfection also has the goal of protecting the personnel during the

treatment of the instruments as well as the surrounding environment.

The instruments can be cleaned and moistened with an alcohol-based

disinfecting agent. Heed the instructions given by the manufacturer of the

disinfecting agent such as reaction time etc. Never allow the otoscope and

the ophthalmoscope to come into contact with liquid and make sure that

noliquidpenetratesthehousing!Dueto the fact that the otoscope and the

ophthalmoscope are not intended for use in surgical procedures, simple

cleaning and/or disinfection with an alcohol-based surface disinfectant

is suﬃcient. Do not use any abrasive cleansing agents! The otoscope and

ophthalmoscope can not be sterilized!

Sterilization: Multi-use ear funnel; laryngeal mirror, nasal speculum,

lamp holder (without lamp) and plastic blade holder can be sterilized in

an autoclave at 134°C. Before sterilizing, remove larger-sized impurities

by rinsing with running water or in a soap bath. Dry objects before placing

them into the autoclave. Be sure not to exceed the allowed capacity of

the autoclave.

Guarantee: When used under normal circumstances and with attention

to these instructions we guarantee this product for two years after the

date of purchase. Should you need further information or should your in-

strument require repair, please contact your dealer

Technical Data:

Ophthalmoscope Otoscope

Ametropia correction:

± 20 dpt..

3-way extendable

magnifying glass

Angle of sight: ± 6° High-power vacuum bulbs:

2.5V / 0.81W

Aspherical lens for optimal

focusing quality

Aspherical condenser for

optimal illumination

Light strength of vacuum

bulb: 2.5V / 0.81W

User’s Manual/Maintenance Instructions for

Rechargeable NiMH/Li-Ion Batteries

Purpose: The charging batteries are to be used as an energy source for

the relevant KaWe products.

Unsuited use/contraindication of the products: Any use other

than that described here is not in accordance with the intended use of this

product. The manufacturer is not liable for any resulting damages. The

user alone bears the risk.

Risks and notice of possible danger: 1. Avoid short-circuiting the

rechargeable batteries. 2. Never allow the rechargeable batteries to come

into contact with liquids.

Further information, maintenance, storage:Therechargeablebat-

teries can be cleaned with a damp cloth and then be wiped oﬀ with a dry

cloth. Please ensure that no short-circuit is produced.

Further maintenance instructions that may prolong the life-

time of the rechargeable battery: Please heed the following instruc-

tions: The non-observance of these instructions may result in the battery

losing its full capacity within a short period of time. With NiMH technol-

ogy, a lazy battery eﬀect can occur that is analogous to the classic memo-

ry eﬀect. It is triggered by the energy that has not been completely spent

prior to recharging the battery. This eﬀect can be nearly eliminated by

completely discharging the battery from time to time and then by re-

charging it two or three times in quick succession. Subsequently, the

accumulator will regain its full capacity. If the accumulator no longer

provides the amount of energy necessary for powering the unit, immedi-

ately turn oﬀ the unit and charge the battery (in order to prevent it from

losing its charge completely, which would result in the destruction of the

battery).

Please keep in mind that the rechargeable batteries can spontaneously

discharge. When the batteries are not used (charged) for a long period of

time, a self discharge may occur. In this case, the capacity will be lost and

the batteries may become permanently defective.The manufacturer is not

liable for any resulting damages. Therefore, when stored for more than

one month, the batteries should be partially charged to approx. 50%.

Please always respect the given charging time in order to prevent over-

charging and the resulting destruction of the battery (the KaWe charging

station KaWe Med-Charge® 3000 + 4000 has an integrated automatic

shut-oﬀ).NiMHrechargeablebatterieslosetheircapacityatlow tempera-

tures (as low as 0°C).

1. Keep the rechargeable batteries away from heating installations and

open ﬂame. 2. Batteries are not to be immersed in water or salt water 3.

Never try to disassemble or modify the rechargeable batteries or expose

them to heat. 4. Avoid dropping the batteries and protect them against

being hit or crushed as this may damage the housing. 5. Only use the re-

chargeable batteries and accessory parts recommended by KaWe. 6.

When using a rechargeable battery for the ﬁrst time, please make sure to

charge it completely.

The use of rechargeable batteries that are not explicitly approved for these

units may cause explosions or leakages and the risk of ﬁre, injuries and

damage to surroundings. In the case that a rechargeable battery begins to

leak and spilled substances come into contact with eyes, mouth, skin or

clothing, immediately rinse the aﬀected area with water and consult a

doctor.

1. When charging is completed and the charging unit and the compact

adapter are no longer in use, please disconnect them from the unit and

the socket in order to avoid the risk of ﬁre and other dangers. 2. Do not

cover the charging unit with any kind of material (tablecloths, carpets,

bedclothes etc.) while operating the instrument. If you use the adapter for

a long period of time, it may become overheated, lose its original shape or

catch ﬁre. 3. Please only charge the rechargeable batteries in the appro-

priate battery charging unit. The charging unit and the compact adapter

have been designed especially for use with your unit. Please do not use

them with other products or rechargeable batteries. All other products

may cause the risk of excessive heat and distortion and thus the risk of ﬁre

and electric shock. 4. Prior to disposing of the rechargeable battery, en-

sure that the contacts are masked with adhesive strips or other insulating

material in order to prevent their direct contact with other materials. Con-

tact with other metallic material in rubbish bins may cause a ﬁre and in-

jury.

Charging time:

REF 12.80110.712 12.80110.722

Capacity [mAh] 1600 3000

Charging time [h] approx. 8* approx. 4*

12.80120.712 12.80220.722 12.80120.742

750 2200 700

approx. 4* approx. 10* approx. 12**

*Charging time in the KaWe charging station KaWe MedCharge® 3000

(does not apply to Li-Ion) or 4000 after complete discharge of the battery.

**Charging time in a wall socket after complete discharge of the battery.

Disposal: Please dispose of your rechargeable batteries at a

separate location for electric and electronic devices.

Disposal: Please dispose of expired NiMH rechargeable batteries

and other batteries in accordance with legal regulations.

Common accessories: Further information about these products can

be obtained in our Internet shop at: www.kawemed.de.

Manufacturer: KaWe

Contacting the manufacturer: Address or telephone number of the

dealer or dial +49-7141-68188-0.

Symbol key:

Manufacturer

LOT Date of manufacture

Heed the User’s Manual

Caution!

Separate disposal of electric and electronic devices

Battery disposal

Complies with relevant EU guidelines

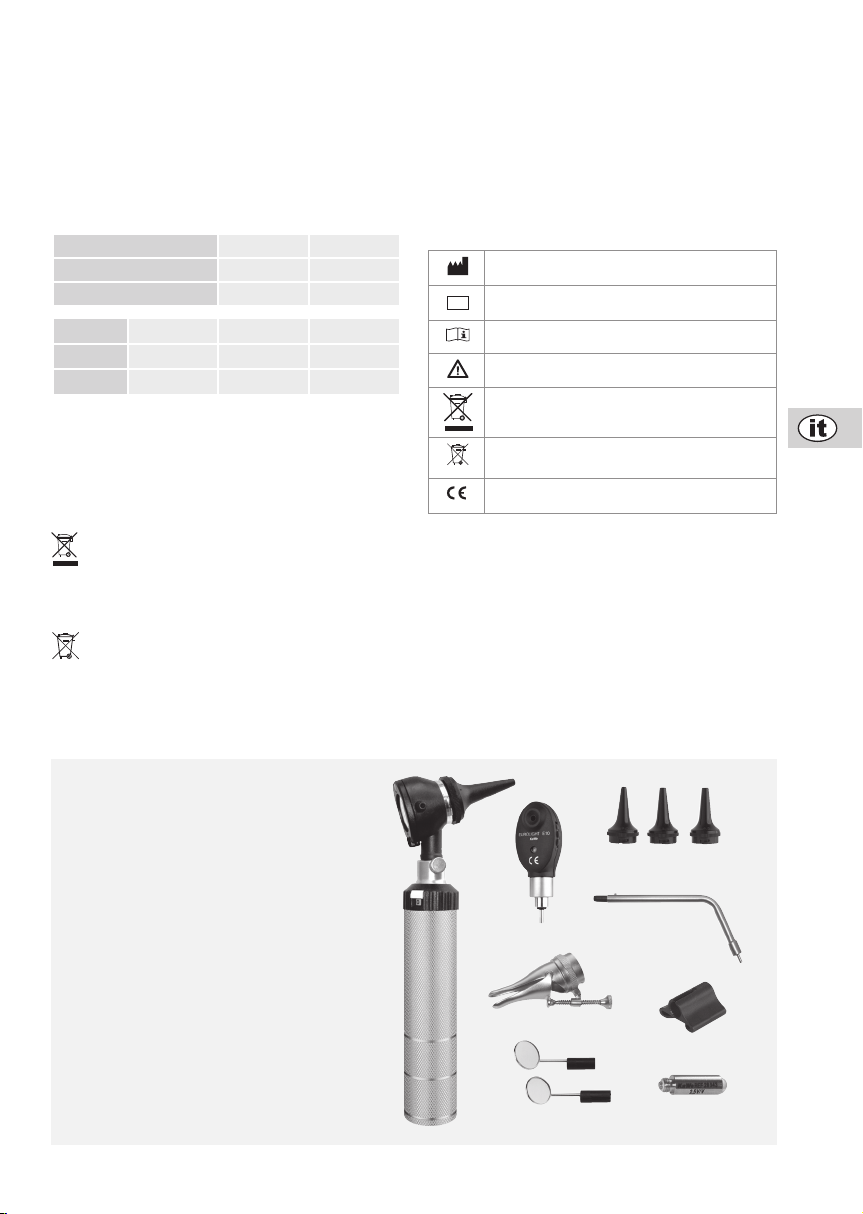

Contents:

(1) 01.12110.001

Combilight® C10 2.5V otoscope, complete

(2) 01.81100.001

Ophthalmoscope head E10 only

(3) 01.72101.001

Reusable ear funnel set Ø 2,5 / 3,5 / 4,5 mm

(4) 01.79202.001

Nasal speculum with setscrew

(5) 01.79103.001

Laryngeal mirror size 3 +4

(6) 01.79102.001

Lamp holder 2.5V, bent

(7) 01.79201.001

Plastic blade holder

(8) 12.75111.013

Spare vacuum bulb 2.5V (8)

(6)

(3)

(1)

(7)

(4)

(5)

(2)

Mode d’emploi

Kit diagnostique de base

Cher client, nous sommes très heureux que vous ayez choisi un produit de

KaWe. Nos produits se caractérisent par une haute qualité et une longue

vie utile. Ce produit KaWe remplit les dispositions de la directive commu-

nautaire 93/42/CEE (directive relative aux dispositifs médicaux).

Le produit fait partie de la classe I selon la directive 93/42/CEE et est des-

tiné à l‘usage multiple ou à l‘usage multiple chez des patients diﬀérents.

Nous déclinons toute responsabilité pour un usage inadéquat ou non

conforme à l‘usage prévu de l‘appareil. Cela vaut également si l‘appareil

n‘a pas été vériﬁé avant son usage.

Veuillez lire ce mode d‘emploi attentivement et entièrement

avant d‘utiliser l‘appareil et respecter les consignes d‘entre-

tien.

Avant d‘utiliser l‘appareil, familiarisez-vous soigneusement avec

son mode d‘emploi.

Applications : Seul le personnel qualiﬁé est autorisé à se servir du kit

diagnostique de base.

Fonction : Le kit diagnostique de base est utilisé dans le domaine oto-

rhinolaryngologique pour examiner le larynx, le conduit auditif et le nez

et dans le diagnostic pour examiner les yeux et le fond de l‘oeil par oph-

talmoscopie directe.

Risques/Dangers possibles : 1. Risque de blesser la muqueuse sen-

sible. 2. Nettoyer les poignées après l‘usage avec un désinfectant alcoolisé

pour éviter toute infection.

Echange de la lampe de l‘otoscope : Retirer

le capuchon plastique de la lampe et dévisser

l‘ampoule de la tête d‘otoscope. Si besoin est,

nettoyer avec de l‘alcool l‘ampoule de la lampe

neuve. L‘ampoule doit être propre et sans

empreintes de doigts (exempte de graisse).

Introduire la lampe avec précaution dans la fente

jusqu‘à ce qu‘elle touche le bout de la cheville

latérale.

Echange de la lampe de l‘ophtalmoscope : Le bon fonctionnement

de l‘appareil n‘est garanti que si des lampes à vide d‘origine KaWe sont

utilisées ; elles assurent un éclairage optimal ! Desserrer la vis de serrage

sur la poignée et retirer la tête de l‘ophtalmoscope de la poignée. Dévisser

l‘anneau de chapeau (1). Retirer le porte-lampe (2) de la tête. Échanger la

lampe. Si besoin est, nettoyer avec de l‘alcool l‘ampoule (3) de la lampe

neuve. L‘ampoule doit être propre et sans empreintes de doigts (exempte

de graisse). Introduire la nouvelle lampe avec le porte-lampe dans la tête.

Remettre l‘anneau de chapeau en place et le visser. L‘ophtalmoscope

KaWe est conçu de telle manière qu‘il peut également être utilisé sans

mydriatiques. Dans ce cas cependant, le champ d‘observation est limité.

Sur le modèle KaWe EUROLIGHT® E10, l‘intensité de la lumière peut être

réglée. Lorsque l‘on réduit la luminosité, la pupille se dilate et le patient

est en même temps moins ébloui. La molette de lentilles de correction

permet de corriger l‘amétropie tant du patient que de l‘examinateur.

Emploi (ophtalmoscope + otoscope) : Le bon fonctionnement n‘est

garanti qu‘à condition d‘utiliser les poignées standard KaWe 2,5V avec 2

piles (“C“ Baby 1,5V, nous recommandons les piles alcalines) ou des piles

rechargeables NiMH 2,5V de KaWe. Emboîter et serrer la tête de l‘instru-

ment. Appuyer puis tourner à gauche le commutateur rotatif pour allumer

l‘ensemble. La clarté est facile à régler avec le rhéostat (réglage max.).

Tourner à droite pour revenir au point de départ et éteindre (réglage).

Ouvrir le capuchon inférieur pour changer les piles. Pour plus d‘informa-

tions, veuillez consulter votre distributeur agréé !

Nettoyage : L ‘otoscope et l‘ophtalmoscope de Kawe se nettoient

facilement à l‘eau, l‘alcool et l‘eau savonneuse. Utilisez l‘otoscope et

l‘ophtalmoscope uniquement quand ils sont nettoyés aﬁn d‘éviter des

infections éventuelles. Pour éviter l‘encrassement et la pénétration de

poussières, conserver l‘otoscope et l‘ophtalmoscope toujours dans son

emballage. L‘appareil peut être nettoyé avec un chiﬀon humide, doux et

non pelucheux.

Désinfection : La désinfection est la première opération à eﬀectuer au

cas où les objets et les matériaux sont souillés, le but étant de réduire le

nombre de micro-organismes et de faciliter le nettoyage ultérieur. Il faut

absolument éviter que des souillures sèchent sur le matériau. En outre,

la désinfection a pour but de protéger à la fois le personnel au cours de

l‘intervention et l‘environnement. Pour désinfecter l‘appareil, la lingette

peut être nettoyée à l‘aide d‘un produit de désinfection à base d‘alcool et

être humectée. Suivez les remarques, telles durée d‘application, etc., du

fabricant de produit de désinfection. Ne jamais immerger l‘otoscope et

l‘ophtalmoscope dans un liquide et veiller à ce que le liquide ne pénètre

pas dans le boîtier ! Comme l‘otoscope et l‘ophtalmoscope ne sont pas

destinés à des interventions chirurgicales, il suﬃt de les nettoyer sim-

plement avec un désinfectant local à base d‘alcool pour les désinfecter.

Ne pas utiliser de nettoyants abrasifs ! L‘otoscope et l‘ophtalmoscope ne

peuvent pas être stérilisés !

Stérilisation : Les cônes auriculaires à usage multiple, le laryngos-

cope, le spéculum nasal, le porte-lampe (sans lampe) et le porte-lame

en matière plastique peuvent être stérilisés en autoclave à 134° C. Avant

d‘initier la stérilisation, enlever les encrassements importants sous l‘eau

courante ou nettoyer l‘ensemble dans un bain savonneux. Ne mettre que

des pièces sèches dans l‘autoclave. Veiller à ne pas dépasser la quantité de

chargement admissible de l‘autoclave.

Garantie légale : Nous accordons une garantie légale de deux ans à

compter de la date d‘achat à condition que le maniement en soit

conforme et le présent mode d‘emploi suivi (sauf pour les ampoules/ piles

rechargeables). Pour toute information complémentaire ou les éven-

tuelles réparations, consultez votre distributeur agréé.

Données techniques :

Ophtalmoscope Otoscope

Correction d‘amétropie ± 20

dioptries

Loupe orientable avec un

agrandissement de 3

Champ de vision ± 6° Lampe à vide de haute

luminosité 2,5V / 0,81W

Objectif asphérique pour une

meilleure qualité d‘image

Condensateur asphérique

pour un meilleur éclairage

Lampe à vide haute luminosité

2,5V / 0,81W

Mode d‘emploi/Consignes d‘entretien pour les

piles rechargeables NiMH/Li-Ion

Fonction : Les piles rechargeables fournissent l‘énergie dont les produits

KaWe respectifs ont besoin.

Utilisation inappropriée/Contre-indication des produits : Toute

autre utilisation est considérée non conforme. Dans ce cas, le fabricant

décline toute responsabilité pour les dommages éventuels. L‘utilisateur

assume seul le risque encouru.

Risques et dangers possibles : 1. Evitez de courtcircuiter les piles re-

chargeables. 2. Ne mettez jamais les piles rechargeables dans des li-

quides.

Remarques supplémentaires, entretien, conservation : Le cas

échéant, les piles rechargeables s‘essuient avec une lingette humide, puis

ellesserontséchéesavecunelingettesèche ; attention de ne pas causer de

court-circuit.

Les consignes d‘entretien ci-après prolongent la vie de la pile

rechargeable. Respectez les consignes suivantes : (si vous ne les suivez

pas, il se peut que la pile rechargeable ne dispose plus de toute sa capa-

cité au bout de peu de temps).

En technologie NiMH, un eﬀet de paresse (lazy battery) peut se produire ;

il est comparable à l‘eﬀet de mémoire classique de la technologie NiCd. Il

se présente quand une batterie est à nouveau rechargée alors que son

énergie n‘avait pas été entièrement utilisée. Il est possible d‘éliminer à

nouveau cet eﬀet presque complètement. Pour ce faire, la pile rechar-

geable doit être déchargée complètement de temps en temps, ensuite il

faut la recharger, de préférence deux ou trois fois de suite. Ainsi la pile

rechargeable retrouve toute sa puissance. Si la pile rechargeable ne dis-

pose plus de l‘énergie suﬃsante pour faire fonctionner votre appareil,

éteignez ce dernier tout de suite et rechargez la pile rechargeable (évitez

une décharge profonde qui risquerait de détruire la pile rechargeable).

Notezquelespilesrechargeablessedéchargentspontanément.Si vous ne

vousenservezpaspendantassezlongtemps(vousn‘utilisezpasl‘appareil

ou vous ne chargez pas les piles), elles se déchargent spontanément. Leur

capacité s‘épuise et les piles rechargeables peuvent subir des dommages

durables. Le fabricant décline toute responsabilité pour ces dommages.

C‘est pourquoi avant d‘être mises en réserve pour une période de plus

d‘un mois, il faudrait vériﬁer que les piles rechargeables présentent un

état de charge partielle de 50% environ.

Respectez toujours la durée de charge indiquée pour éviter une surcharge

conduisant à une destruction de la pile rechargeable (les chargeurs KaWe

MedCharge® 3000 et 4000 disposent d‘un arrêt automatique intégré). Les

piles rechargeables NiMH présentent une perte de capacité à basse tem-

pérature (dès 0 °C).

1. Maintenez les piles rechargeables à distance des sources de chaleur et

des ﬂammes nues. 2. Les piles rechargeables ne doivent pas être mises

dans l‘eau ni dans l‘eau salée. 3. N‘essayez en aucun cas de démonter

les piles rechargeables ni de les modiﬁer ni de les soumettre à la chaleur.

4. Evitez de laisser tomber les piles rechargeables et protégez-les des

chocs et des coups susceptibles d‘endommager le boîtier. 5. Utilisez uni-

quement les piles rechargeables et les accessoires recommandés. 6. Lors

delapremièremiseenservice des piles rechargeables, veillez à les charger

complètement.

L‘utilisation de piles rechargeables non autorisées expressément pour ces

appareils peut conduire à des explosions ou à des fuites et des incendies, à

des blessures ou des dégâts à proximité du lieu d‘utilisation. En cas de

fuite d‘une pile rechargeable, si les substances qui en sortent sont entrées

en contact avec les yeux, la bouche, la peau ou les vêtements, il faut laver

cet endroit à l‘eau et consulter un médecin.

1. Après avoir chargé la pile et quand vous ne vous en servez pas, décon-

nectez le chargeur et l‘adaptateur de secteur compact à la fois de l‘appa-

reiletdelaprisedecourantaﬁnd‘éviterdesincendiesetd‘autresdangers.

2. Pendant que le chargeur est en marche, il ne doit pas être recouvert par

des objets (nappe, tapis, drap de lit, oreiller, coussin, etc.). Quand vous

vous servez de l‘adaptateur de secteur pendant une assez longue période,

il risque de subir une surchauﬀe, de se déformer ou de prendre feu.

3. Chargez la pile rechargeable uniquement avec le chargeur prévu à cet

eﬀet. Le chargeur et l‘adaptateur de secteur compact ont été conçus ex-

clusivement pour être utilisés avec votre appareil. Ne les utilisez pas avec

d‘autres appareils ni avec d‘autres piles rechargeables. Vous risquez une

surchauﬀe et une déformation pouvant conduire à des incendies et à des

décharges électriques. 4. Avant d‘éliminer une pile rechargeable, il faut

mettre une bande de ruban adhésif ou tout autre isolant sur les contacts

aﬁn qu‘ils ne soient pas directement en contact avec d‘autres objets. Le

contactavecdesobjetsenmétal dans les poubelles peut causer des incen-

dies et des explosions.

Durée de charge :

REF 12.80110.712 12.80110.722

Capacité [mAh] 1600 3000

Durée de charge [h] 8* env. 14* env.

12.80120.712 12.80220.722 12.80120.742

750 2200 700

4* env. 10* env. 12** env.

*Durée de charge des piles rechargeables complètement déchargées dans

le chargeur KaWe MedCharge® 3000 (non pas pour lithium-ion) ou 4000.

**Durée de charge des piles rechargeables déchargées dans la prise de

courant.

Elimination : Elimination des piles rechargeables Li-Ion par tri

sélectif des déchets électriques et électroniques.

Elimination : Elimination des piles rechargeables NiMH et les

piles usées conformément aux dispositions légales.

Accessoires communs : Pour plus d‘informations sur ces produits,

consultez notre site Internet : www.kawemed.de.

Fabricant : KaWe

Contact avec le fabricant : Adresse ou numéro de téléphone du distri-

buteur agréé ou appeler +49- 7141-68188-0.

Explication des symboles :

Fabricant

LOT Date de fabrication

Respecter le mode d‘emploi

Prudence

Tri sélectif des déchets électriques

et électroniques

Elimination des piles

Respect des directives CE pertinentes

(8)

(6)

(3)

(1)

(7)

(4)

(5)

(2)

Contenu :

(1) 01.12110.001

Combilight® C10 2.5V otoscope, complet,

(2) 01.81100.001

Ophtalmoscope E10, seulement la tête

(3) 01.72101.001

Jeu de cônes auriculaires à usage multiple

Ø 2,5 / 3,5 / 4,5 mm

(4) 01.79202.001

Spéculum nasal avec vis de réglage

(5) 01.79103.001

Laryngoscope taille 3 + 4

(6) 01.79102.001

Porte-lampe 2,5V, courbe

(7) 01.79201.001

Porte-lame en matière plastique

(8) 12.75111.013

Ampoule à vide de réserve 2,5V

Istruzioni per l’uso

Set diagnostico di base

Egregio cliente, grazie per aver scelto un prodotto KaWe. I nostri prodotti

si distinguono per la loro ottima qualità e lunga durata. Questo prodotto

KaWe è conforme alle disposizioni della direttiva CE 93/42/CEE (direttiva

per prodotti medici).

Il prodotto fa parte della classe I ai sensi della direttiva 93/42/CEE ed è

stato concepito per un uso ripetuto con un solo o diversi pazienti. In caso

di un uso inappropriato o non conforme lo strumento non è più coperto

da garanzia del produttore. Ciò vale altresì se lo strumento non viene con-

trollato prima dell‘utilizzo.

Si prega di leggere attentamente queste istruzioni per l‘uso

prima di utilizzare il prodotto e di seguire i consigli per la ma-

nutenzione.

Primadell‘usoassicurarsidiessereingradodiutilizzareilprodot-

to.

Uso: Solamente il personale addetto e debitamente addestrato è autoriz-

zato all‘uso del set diagnostico di base.

Impiego speciﬁco: Il set diagnostico di base, nel settore otorinolaringo-

iatrico è un ausilio per la visualizzazione o l‘ispezione diretta della laringe,

del condotto uditivo e del naso, nel settore diagnostico per l‘oftalmosco-

pia diretta degli occhi ovvero del fondo dell‘occhio.

Rischi/Avvertimenti sui possibili pericoli: 1. Pericolo di lesioni alla

mucosa sensibile. 2. Si prega dopo l‘uso di pulire i manici con una soluzio-

ne disinfettante a base d‘alcol onde evitare un‘infezione.

Cambio della lampadina dell‘otoscopio:

Levare la cappa in materiale sintetico dalla

lampadina e svitare quest‘ultima dalla testina

dell‘otoscopio. Pulire eventualmente il bulbo

della nuova lampadina con alcol. Il bulbo deve

essere pulito e privo di impronte digitali (privo

di macchie di grasso). La lampadina deve essere

inserita prudentemente ﬁno all‘arresto.

Cambio della lampadina dell‘oftalmoscopio: Il funzionamento

regolare dello strumento è garantito solamente se si utilizzano lampadine

vacuum della KaWe originali le quali assicurano un‘illuminazione otti-

male! Svitare la vite di bloccaggio sul manico e levare e togliere la te-

stina oftalmica dal manico. Svitare il dado a risvolto (1). Estrarre il porta-

lampadina (2) dalla testina. A questo punto cambiare la lampadina. Se

necessario pulire con alcol il bulbo della nuova lampadina (3). Il bulbo

deve essere pulito e privo di impronte digitali (privo di macchie di grasso).

Montare la nuova lampadina con il porta-lampadina nella testina. Riavvi-

tare il dado a risvolto. L‘oftalmoscopio KaWe è stato concepito in modo da

poterlo utilizzare senza ricorrere ai colliri per la dilatazione della pupilla,

un metodo quest‘ultimo nel quale il campo d‘osservazione del medico è

poi però limitato. Nel modello KaWe EUROLIGHT® E10 è possibile regola-

re l‘intensità luminosa. Diminuendo la luminosità s‘ingrandisce la pupilla

e contemporaneamente il paziente non viene esposto ad illuminazioni

troppo intense. Grazie al disco di selezione con lenti correttive è possibile

correggere un‘eventuale difetto alla vista del paziente e/o del medico.

Uso (oftalmoscopio + otoscopio): Il funzionamento regolare è

garantito se si utilizzano manici standard della KaWe a 2,5 V con 2 bat-

terie (“C“ mezza torcia 1,5 V, si consigliano batterie alcaline) o batterie

ricaricabili NiMH 2,5 V della KaWe. Inserire la testina dello strumento e

bloccarla. Accendere tramite l‘apposito dispositivo pigiando e ruotando

a sinistra. Grazie al reostato è possibile regolare facilmente la luminosità

(posizione max. dell‘interruttore). Per spegnere lo strumento roteare ver-

sodestraﬁnoaritornareallaposizionedipartenza(innesto).Percambiare

le batterie normali o ricaricabili aprire il tappo di chiusura sul fondo del

manico. Per ulteriori domande si prega di rivolgersi al proprio rivenditore

autorizzato!

Pulitura: L‘otoscopio e l‘oftalmoscopio KaWe si puliscono facilmente

con acqua, alcol o acqua saponata. Si prega di usare l’otoscopio e l‘oftal-

moscopio solo se perfettamente puliti per evitare infezioni. Onde evitare

che l‘otoscopio e l‘oftalmoscopio si sporchino e si impolverino, tenerli

sempre nell‘apposito imballaggio. È possibile pulirli esternamente con un

panno umido morbido che non impeli.

Disinfezione: La disinfezione è il primo passo che bisogna compiere con

oggetti e materiali sporchi allo scopo di ridurre i microrganismi e facilitare

la pulitura successiva. È necessario agire immediatamente per evitare che

gli imbrattamenti e lo sporco sul materiale si secchino. La disinfezione ha

inoltre lo scopo di proteggere sia il personale che l’ambiente durante il

trattamento del paziente.

Per disinfettare gli strumenti utilizzare un panno inumidito con appo-

sito disinfettante a base alcolica facendo attenzione alle avvertenze del

produttore del disinfettante, come ad esempio tempi di eﬀetto etc. Non

immergere mai l‘otoscopio e l‘oftalmoscopio in sostanze liquide e far

attenzione che non entrino liquidi nel basamento! Poiché l‘otoscopio e

l‘oftalmoscopio non sono previsti per eseguire operazioni è suﬃciente

pulirli o disinfettarli leggermente con un disinfettante per superﬁci a base

di alcol. Non utilizzare agenti di pulitura abrasivi! L‘otoscopio e l‘oftalmo-

scopio non sono sterilizzabili!

Sterilizzazione: Gli specula riutilizzabili, gli specchi laringei, lo specu-

lum nasale, il portalampada (senza lampadina) ed il porta-abbassalingua

in materiale sintetico possono essere sterilizzati nell‘autoclave ad una

temperatura di 134°C. Prima di sterilizzarli eliminare lo sporco più gros-

so lavandoli con acqua saponata o sciacquandoli sotto l’acqua corrente.

Asciugarli accuratamente prima di metterli in autoclave. Fare attenzione a

non superare il carico limite ammesso nell’autoclave.

Garanzia legale: Previ l‘utilizzo regolamentare e l‘osservanza delle no-

stre istruzioni per l‘uso, il prodotto è coperto da garanzia legale per due

anni, a partire dalla data di acquisto dello stesso. In caso di ulteriori do-

mande o eventuali riparazioni si prega di rivolgersi al proprio rivenditore

di ﬁducia.

Dati tecnici:

Oftalmoscopio Otoscopio

Correzione di difetti alla

vista ± 20 diottrie

Lente d‘ingrandimento

3x orientabile

Angolo visivo ± 6° Intensità luminosa della lampa-

dina vacuum 2,5V / 0,81W

Obiettivo asferico per una

migliore qualità dell‘immagine

Condensatore asferico per una

illuminazione ottimale

Intensità luminosa della lampa-

dina vacuum 2,5V / 0,81W

Istruzioni per l‘uso/Consigli per la manutenzione delle batterie

ricaricabili NiMH/Li-Ion

Impiego speciﬁco: Le batterie ricaricabili servono quale erogatore di

energia per gli appositi prodotti della KaWe.

Uso inappropriato/Controindicazioni del prodotto: Ogni utilizzo

che esuli da dette applicazioni viene considerato come non conforme alle

norme prescritte. Dei danni da ciò derivanti non è responsabile il produt-

tore. Il rischio grava esclusivamente sull‘utilizzatore.

Rischi e avvertimenti sui possibili pericoli: 1. Evitare corto circuiti

delle batterie ricaricabili. 2. Non immergere mai le batterie ricaricabili in

sostanze liquide.

Ulteriori avvertenze, manutenzione, conservazione: Anche le

batterie ricaricabili possono essere pulite, se necessario, con un panno

umido, quindi ripassate accuratamente con un panno asciutto (asciuga-

re), facendo attenzione a non provocare un corto circuito.

Ulteriori consigli per allungare la vita delle batterie: Si prega di

osservare i seguenti consigli: (l’inosservanza comporta la riduzione della

capacità della batteria ricaricabile che già dopo poco tempo non potrà di

conseguenza mettere più a disposizione tutta la sua capacità).

Nella tecnologia NiMH può veriﬁcarsi l’eﬀetto indesiderato detto Lazy-

Battery (batteria pigra), paragonabile al classico eﬀetto memoria della

tecnologia NiCd. Le cause sono da ricercarsi nel fatto che l’energia non

vienecompletamentesfruttataprimadellaricarica.Taleeﬀettopuòessere

eliminato quasi del tutto, basta scaricare completamente la batteria di

tanto in tanto e quindi ricaricarla, meglio se per due-tre volte di seguito. In

tal modo la batteria ricaricabile riacquista la piena capacità avuta. Qualora

la batteria ricaricabile non erogasse più il quantitativo di energia suﬃcien-

te a far funzionare il vostro apparecchio, spegnere immediatamente l’ap-

parecchio stesso e caricare la batteria (si evita così la scarica eccessiva e

quindi la rottura della batteria ricaricabile).

Non si dimentichi che le batterie ricaricabili si autoscaricano se non se ne

ha bisogno per molto tempo (utilizzo, carica). La capacità diminuisce e le

batterie potrebbero venir danneggiate per sempre. Il produttore non ri-

sponde per tali danni. Perciò nel caso in cui non si utilizzassero le batterie

ricaricabili per più di un mese, accertarsi prima di riporle che siano cariche

almeno per ca. il 50%.

Si controlli sempre il tempo di carica indicato onde evitare una sovraccari-

ca e quindi la rottura della batteria ricaricabile (i caricatori KaWe

MedCharge® 3000 e 4000 dispongono di un dispositivo di spegnimento

automatico integrato). Le batterie ricaricabili NiMH subiscono un calo

della capacità se sottoposte a basse temperature (già a partire da 0°C).

1. Tenere le batterie ricaricabili lontano da fonti di calore e ﬁamme.

2. Non immergere le batterie ricaricabili in acqua o acqua salata. 3. Non

provare mai a scomporre le batterie ricaricabili, a modiﬁcarle o sottoporle

ad elevate temperature. 4. Fare attenzione a non far cadere le batterie ri-

caricabili ed assicurarle contro eventuali colpi o botte che potrebbero

danneggiarne il basamento. 5. Utilizzare solamente le batterie ricaricabili

e gli accessori consigliati. 6. Alla prima messa in funzione delle batterie

ricaricabili caricarle sempre completamente.

L’utilizzo di batterie ricaricabili non espressamente ammesse per questi

apparecchi può essere causa di esplosioni oppure provocare perdite con la

conseguenza di incendi, lesioni o danneggiamenti dell’ambiente circo-

stante. Qualora, in caso di perdite, gli occhi, la bocca, la pelle o i capi di

abbigliamento entrassero in contatto con le sostanze fuoriuscite, sciac-

quare immediatamente con acqua le parti interessate e consultare un

medico.

1. Dopo la carica e in caso di non utilizzo separare il caricatore e l‘adatta-

tore di rete compatto, sia dall‘apparecchio che dalla presa di corrente

onde evitare incendi o altri tipi di pericoli. 2. Non coprire il caricatore in

funzione con altri oggetti (tovaglie, tappeti, lenzuola, cuscini etc.). Se si

utilizza l’adattatore di rete troppo a lungo, esso può surriscaldarsi, defor-

marsi o incendiarsi. 3. Caricare la batteria ricaricabile solamente serven-

dosi del caricatore previsto. Il caricatore e l’adattatore di rete sono stati

concepiti esclusivamente per essere usati con il vostro prodotto. Non uti-

lizzarli mai con altri prodotti o batterie ricaricabili. C’è pericolo di surriscal-

damento e deformazione che potrebbero essere causa di incendi e scosse

elettriche. 4. Prima di smaltire una batteria ricaricabile si consiglia di co-

prire i contatti con nastro adesivo o materiale isolante simile per evitare

che entrino in contatto diretto con altri oggetti. Un contatto diretto con

oggetti in metallo eventualmente presenti nei contenitori per l’immondi-

zia può comportare infatti incendi ed esplosioni.

Tempo di carica:

REF 12.80110.712 12.80110.722

Capacità [mAh] 1600 3000

Tempo di carica [h] ca. 8* ca. 4*

12.80120.712 12.80220.722 12.80120.742

750 2200 700

ca. 4* ca. 10* ca. 12**

*Tempo di carica dopo la scarica completa delle batterie ricaricabili nel

caricatore KaWe MedCharge® 3000

(non Li-Ion) o 4000.

**Tempo di carica dopo la scarica completa delle

batterie ricaricabili nella presa di corrente.

Smaltimento: Smaltimento delle batterie ricaricabili Li-Ion tra-

mite raccolta diﬀerenziata di apparecchiature elettriche ed elettroniche

(RAEE).

Smaltimento: Smaltire le batterie normali e ricaricabili vecchie

NiMH in ottemperanza alle relative disposizioni di legge.

Dotazione comune: Per ulteriori informazioni su questo articolo si con-

sulti il nostro sito Internet all‘indirizzo: www.kawemed.de.

Produttore: KaWe

Contatto con il produttore: Indirizzo o numero di telefono del vostro

rivenditore o rivolgersi allo +49-7141-68188-0.

Signiﬁcato dei simboli:

Produttore

LOT Data di produzione

Rispettare le istruzioni per l‘uso

Attenzione

Raccolta diﬀerenziata di apparecchiature elettriche ed

elettroniche (RAEE)

Smaltimento delle batterie

Adempimento delle direttive UE pertinenti

(8)

(6)

(3)

(1)

(7)

(4)

(5)

(2)

Contenuto:

(1) 01.12110.001

Combilight® C10 2,5V, otoscopio completo

(2) 01.81100.001

Oftalmoscopio E10, solo testina

(3) 01.72101.001

Set di specula riutilizzabili Ø 2,5 / 3,5 / 4,5 mm

(4) 01.79202.001

Speculum nasale con vite di regolazione

(5) 01.79103.001

Specchi laringei mis. 3 +4

(6) 01.79102.001

Portalampada 2,5V curvo

(7) 01.79201.001

Porta-abbassalingua in materiale sintetico

(8) 12.75111.013

Lampadina vacuum di ricambio 2,5V

Instrucciones de empleo

Set básico de diagnóstico

Estimado cliente: le agradecemos la conﬁanza que ha depositado en nos-

otros al elegir uno de los productos KaWe. Nuestros productos se carac-

terizan por su alta calidad y su larga vida útil. Este producto KaWe cumple

con las disposiciones de la directiva comunitaria 93/42/CEE (Directiva

relativa a los productos sanitarios).

Este producto pertenece a la clase I de acuerdo con de la directiva 93/42/

CEE y está diseñado para emplearlo varias veces o emplearlo varias veces

en diferentes pacientes. El fabricante declina cualquier responsabilidad en

caso de que el aparato fuera utilizado con otros propósitos que para el

que fue diseñado, así como en caso de que el aparato no fuese revisado

antes de emplearlo.

Por favor, lea con atención las presentes instrucciones en su

totalidad y siga las indicaciones referentes al cuidado del apa-

rato.

Antes de emplear el aparato, familiarícese con el modo en que

debe ser manejado.

Ámbito de aplicación: El set básico de diagnóstico será empleado

exclusivamente por profesionales debidamente instruidos y autorizados.

Finalidad prevista: El set básico de diagnóstico está indicado en el ám-

bito de la otorrinolaringología para la visualización directa y/o examen de

la laringe, el conducto auditivo y la nariz, así como para la oftalmoscopia

directa del ojo y del fondo del ojo con ﬁnes diagnósticos.

Riesgos/Posibles peligros: 1. Riesgo de lesionar la sensible mucosa.

2. Tras su empleo, limpie los mangos con una solución desinfectante a

base de alcohol para evitar eventuales infecciones.

Sustitución de la lámpara del otoscopio:

Quite la tapa de plástico de la lámpara y desen-

rosque la lámpara extrayéndola del cabezal del

otoscopio. Si es necesario, limpie con alcohol la

ampolla de la nueva lámpara. La ampolla de la

bombilla debe estar completamente limpia y

sin huellas dactilares (exenta de grasa). Inserte

la lámpara cuidadosamente en la ranura prevista

hasta tocar el tope de la clavija lateral.

Sustitución de la lámpara del oftalmoscopio: El buen funciona-

miento del aparato será garantizado solamente si se emplean lámparas al

vacío originales KaWe. Estas lámparas aseguran una iluminación óptima!

Suelte el tornillo de apriete del mango y tire del cabezal del oftalmosco-

pio para extraerlo del mango. Desatornille el anillo de racor (1). Quite el

portalámpara (2) del cabezal. Cambie la lámpara. Si es necesario, limpie

con alcohol la ampolla (3) de la nueva lámpara. La ampolla de la bom-

billa debe estar completamente limpia y sin huellas dactilares (exenta de

grasa). Introduzca la nueva lámpara con el portalámpara en el cabezal.

Vuelva a atornillar el anillo de racor. El oftalmoscopio KaWe está conce-

bido para poder ser utilizado también sin necesidad de dilatar las pupilas.

Sin embargo el campo de visión en estos casos es limitado. En el modelo

KaWe EUROLIGHT® E10 la intensidad de la luz es regulable. Al reducir la

luminosidad se logra dilatar las pupilas, a la vez que se dislumbra menos

al paciente. Mediante la rueda de lentes de corrección se pueden com-

pensar los errores de refracción tanto del paciente como del examinador.

Utilización (oftalmoscopio + otoscopio): El buen funcionamiento

del aparato será garantizado solamente si se emplean mangos estándar

KaWe 2,5 V con 2 pilas (“ C“ Baby 1,5V, se recomienda utilizar pilas alca-

linas) o pilas recargables NiMH de 2,5 V de KaWe. Encaje y ﬁje el cabezal

del instrumento. Para encender el aparato apriete la ruedecilla de encen-

dido y gírela hacia la izquierda. El reóstato permite regular fácilmente la

luminosidad (posición máx.). Para apagar el aparato gire la ruedecilla ha-

cia la derecha hasta el punto de partida (conmutación). Para cambiar las

pilas desenrosque la tapa inferior del mango. Si tiene usted alguna duda,

diríjase a su distribuidor especializado.

Limpieza:Elotoscopioy el oftalmoscopio deKaWeselimpian fácilmente

con agua, alcohol o agua jabonosa. A ﬁn de evitar el riesgo de infecciones,

utilice solamente el otoscopio y el oftalmoscopio si están perfectamente

limpios. Mantenga siempre el otoscopio y el oftalmoscopio guardados en

su estuche para protegerlos del polvo y la suciedad. El aparato puede ser

limpiado con un paño suave y húmedo que no deje pelusas.

Desinfección: La desinfección es el primer paso en el tratamiento de ob-

jetos y materiales contaminados con la ﬁnalidad de reducir la cifra de mi-

croorganismos y facilitar el siguiente paso de limpieza. Es imprescindible

evitar que los restos e impurezas se sequen sobre el material. La desinfec-

ción sirve además para proteger tanto al personal durante el tratamiento

de los instrumentos, como al entorno. Para desinfectar los aparatos, el

pañoempleadosepuedelimpiaryhumedecercon desinfectante que con-

tenga alcohol. Aténgase a las indicaciones del fabricante del desinfectante

referentes al tiempo de actuación, etc. ¡No sumerja nunca el otoscopio y el

oftalmoscopio en ningún líquido y cuide de que no penetre ningún liquido

en la caja! Dado que el otoscopio y el oftalmoscopio no están destinados a

intervenciones quirúrgicas, es suﬁciente con limpiarlos simplemente con

un desinfectante local a base de alcohol para desinfectarlos. ¡No emplee

nunca limpiadores abrasivos! ¡El otoscopio y el oftalmoscopio no pueden

ser esterilizados!

Esterilización: Los embudos auriculares de uso múltiple, el espéculo la-

ríngeo, el espéculo nasal, el portalámpara (sin lámpara) y el portaespátula

de material sintético pueden ser esterilizados en autoclave hasta 134° C.

Antes de iniciar la esterilización, elimine las partículas gruesas de suciedad

con agua del grifo o en un baño de agua jabonosa. Ponga los equipos en

estado seco en el autoclave. Asegúrese de no superar la cantidad de carga

admisible del autoclave.

Garantía legal: Garantía legal de dos años a partir de la fecha de com-

pra, siempre y cuando el producto sea utilizado correctamente y el usuario

se atenga a nuestras instrucciones de empleo (a excepción de las bombi-

llas y pilas recargables). En caso de dudas o posibles reparaciones, diríjase

a su distribuidor especializado.

Datos técnico:

Oftalmoscopio Otoscopio

Corrección de ± 20 dioptrías Lupa de 3 aumentos abatible

Campo de vista de ± 6° Lámpara al vacío de gran

luminosidad: 2,5V / 0,81W

Objetivo asférico para una

óptima calidad de imagen

Condensador asférico para

una luminosidad óptima

Lámpara al vacío de gran

luminosidad 2,5V / 0,81W

Instrucciones de empleo/Indicaciones referentes al cuidado de

las pilas recargables NiMH/Li-Ion

Finalidad prevista: Las pilas recargables sirven para suministrar ener-

gía eléctrica a los productos de KaWe para los que estén previstas.

Utilización inapropiada/Contraindicación de los productos:

Cualquier otra utilización distinta a la aquí indicada se considera como no

conforme a su ﬁnalidad prevista. En caso de desperfectos originados por

una utilización inapropiada, el fabricante declina toda responsabilidad,

siendo el usuario el único responsable de los riesgos que pudieran surgir.

Riesgos y posibles peligros: 1. Evite que se produzca un cortocircuito

en las pilas recargables. 2. No introduzca las pilas recargables en líquidos.

Observaciones adicionales, mantenimiento, almacenamiento:

En caso necesario, las pilas recargables pueden limpiarse con un paño

húmedoydespuéssecarseconun paño seco. Tenga cuidado denoocasio-

nar un cortocircuito.

Otros cuidados que alargan la vida de la pila recargable: Respete

las indicaciones siguientes (de no hacerlo, la pila recargable puede dejar

pronto de recargarse totalmente):

En las pilas recargables NiMH también puede producirse un efecto de ba-

teríaperezosasemejantealefectomemoria clásico de las pilas recargables

NiCd. La causa de esto es que, antes de recargar las pilas, no se gasta toda

la energía. Este efecto puede subsanarse casi completamente; para ello

deje que la pila recargable se descargue totalmente de vez en cuando y

después vuelva a cargarlo. Lo mejor es que haga esto dos o tres veces se-

guidas. La pila recargable recupera nuevamente su capacidad original. Si

la pila recargable deja de proporcionar energía suﬁciente para que su

aparato funcione, apague éste inmediatamente y cargue la pila recargable

(evite la descarga completa y con ello que se produzcan daños irrepara-

bles en la pila recargable). Tenga en cuenta que las pilas recargables se

descargan solas cuando no se utilizan (gastan y cargan) durante un largo

espacio de tiempo. La capacidad disminuye y las pilas recargables pueden

sufrir daños que no pueden subsanarse. El fabricante no se responsabiliza

de esta clase de daños. Por eso, para guardar las pilas recargables durante

más de un mes, éstas han de estar cargadas, al menos, con el 50% de la

carga aproximadamente.

Tenga siempre en cuenta la duración indicada para la carga con el ﬁn de

evitar que la pila recargable se cargue excesivamente y, por ello, sufra

daños irreparables (los cargadores KaWe MedCharge® 3000 y 4000 se

apagan automáticamente). Las pilas recargables NiMH experimentan una

pérdida de capacidad a bajas temperaturas (a partir de 0°C).

1. Mantenga las pilas recargables alejadas de fuentes de calor y de llamas

sin protección. 2. Las pilas recargables no pueden sumergirse en agua

dulce ni salada. 3. No intente nunca desmontar las pilas recargables, mo-

diﬁcarlas o someterlas a altas temperaturas. 4. Procure que las pilas recar-

gables no se caigan y protéjalas de colisiones e impactos que puedan da-

ñar su carcasa. 5. Emplee únicamente pilas recargables y accesorios

recomendados. 6. Antes de la primera puesta en funcionamiento de las

pilas recargables, prestar atención a cargarlas completamente. El uso de

pilas recargables no permitidas expresamente para estos aparatos puede

ocasionar explosiones o fugas y tener como consecuencia incendios, heri-

das o daños en el entorno. Si una pila recargable pierde y los ojos, la boca,

la piel o la ropa entran en contacto con las sustancias vertidas, debería

lavar con agua inmediatamente la zona afectada y acudir al médico.

1. Desenchufe el cargador y el adaptador de corriente compacto, después

de efectuar la carga y cuando no los vaya a utilizar durante un tiempo,

tanto del aparato como del enchufe para evitar incendios y otros peligros.

2. Mientras el cargador se esté utilizando no puede estar cubierto con

ningún objeto (mantel, alfombra, ropa de cama, cojín, etc.). Si usa el

adaptador de corriente durante mucho tiempo, éste se puede calentar

excesivamente,deformareincendiar.3.Carguelapilarecargable sólo con

elcargadorprevistoparaella.Elcargadoryel adaptador de corriente com-

pacto han sido creados exclusivamente para usarlos con su producto. No

los emplee con otros productos o pilas recargables. Existe peligro de so-

brecalentamiento y torsión; por estas causas pueden originarse incendios

y descargas eléctricas. 4. Antes de desechar una pila recargable, debería

cubrir los contactos con tiras autoadhesivas o cualquier otro tipo de mate-

rial aislante para que no puedan tocar directamente a otros objetos. El

contactodirectoconobjetosmetálicospuedeocasionar incendios y explo-

siones en los contenedores de basura.

Duración de la carga:

REF 12.80110.712 12.80110.722

Capacidad [mAh] 1600 3000

Duración de carga [h] 8* aprox. 14* aprox.

12.80120.712 12.80220.722 12.80120.742

750 2200 700

4* aprox. 10* aprox. 12** aprox.

* Duración de la carga, tras haberse vaciado totalmente la pila recargable

en el cargador KaWe Med- Charge® 3000 (no para Li-Ion) ó 4000.

**Duración de la carga, tras haberse vaciado totalmente la pila recargable

en un tomacorriente.

Eliminación: Eliminación de las pilas recargables Li-Ion por reco-

gida selectiva de aparatos eléctricos y electrónicos.

Eliminación: Eliminación de las pilas recargables NiMH usadas y

las pilas usadas conforme a las disposiciones legales.

Accesorios comunes: Para más informaciones respecto a estos produc-

tos puede consultar nuestro sitio web: www.kawemed.de.

Fabricante: KaWe

Para contactar con el fabricante: Dirección o teléfono del distribuidor

especializado; o bien marque el +49-7141-68188-0.

Explicación de los símbolos:

Fabricante

LOT Fecha de fabricación

Atenerse al manual de uso

Atención

Recogida selectiva de aparatos eléctricos

y electrónicos

Eliminación de las pilas

Respecto de las directivas CE pertinentes

(8)

(6)

(3)

(1)

(7)

(4)

(5)

(2)

Contenido:

(1) 01.12110.001

Combilight® C10 2,5V, otoscopio completo

(2) 01.81100.001

Oftalmoscopio E10, sólo el cabezal

(3) 01.72101.001

Kit de embudos auriculares de uso múltiple

Ø 2,5 / 3,5 / 4,5 mm

(4) 01.79202.001

Espéculo nasal con tornillo de ajuste

(5) 01.79103.001

Espéculo laríngeo tamaño 3 +4

(6) 01.79102.001

Portalámpara 2,5V, curvado

(7) 01.79201.001

Portaespátula de material sintético

(8) 12.75111.013

Bombilla al vacío de reserva 2,5V

Manual de operação

Conjunto de diagnóstico básico

Estimados clientes, agradecemos por terem seleccionado um produto da

KaWe. Os nossos produtos destacam–se por sua alta qualidade e ﬁabi-

lidade. Este produto da KaWe corresponde às regras da Directiva da CE

93/42/CEE (Directiva relativa aos dispositivos médicos).

O produto pertence à classe I de acordo com a Directiva 93/42/UEE e foi

concebido para uso múltiple ou em vários pacientes diferentes com apli-

cação múltiple. A KaWe não responde por efeitos ou danos resultantes de

uma utilização fora do campo da sua aplicação ou sendo não de acordo

com as nossas instruções. Isto também se aplica no caso de o aparelho

não ter sido examinado antes da sua aplicação.

Antes de utilizar este produto, leia todo este manual de opera-

ção com o maior cuidado e observe as indicações relativas à

manutenção.

Antes de aplicar o produto, familiarize-se bem com a sua opera-

ção.

Aplicações: O conjunto de diagnóstico „Basic Set“ só poderá ser aplica-

do por pessoal autorizado com formação especializada.

Finalidade de aplicação: Na área de ORL, o conjunto de diagnóstico

„Basic Set“ serve para o exame resp. a inspecção directa da laringe, do ca-

nal auditivo e do nariz, na área de diagnóstico para oftalmoscopia directa

dos olhos resp. do fundo ocular.

Riscos/indicações relativos a eventuais perigos: 1. Perigo de le-

sões e ferimentos na mucosa sensível. 2. Logo a seguir ao seu emprego,

por favor, limpe os cabos com uma solução desinfectante à base de álcool,

para evitar quaisquer infecçōes.

Substituição da lâmpada no otoscópio:

Retire a tampa em material sintético da lâmpada

e rode a lâmpada para fora da cabeça do otoscó-

pio. Quando necessário, limpe a ampola de vidro

da lâmpada nova com álcool. A ampola de vidro

deverá estar limpa e livre de impressões digitais

(sem gordura). A lâmpada deverá ser inserida

cuidadosamente no entalhe lateral para tal previsto até ao batente.

Substituição da lâmpada no oftalmoscópio: A função do aparelho

dentro da sua própria ﬁnalidade só é garantida quando forem utilizadas

as lâmpadas de vácuo originais da KaWe; estas garantem-lhe uma quali-

dade óptima da iluminação! Solte o parafuso de aperto no cabo e separe

a cabeça de oftalmoscópio do cabo. Desenrosque o anel de retenção (1).

Retire o porta-lâmpada (2) da cabeça. Agora, substitua a lâmpada. Quan-

do necessário, limpe a ampola de vidro (3) da lâmpada nova com álcool.

A ampola de vidro deverá estar limpa e livre de impressões digitais (livre

de gordura). Coloque a lâmpada nova com o porta-lâmpada na cabeça.

Agora, volte a colocar e ﬁxar o anel de retenção. O oftalmoscópio da KaWe

foi concebido para a aplicação mesmo sem utilização de medicamentos

para dilatação pupilar. Neste caso, o campo visual do paciente está limi-

tado. A versão KaWe EUROLIGHT® E10 permite a regulação da luminosi-

dade da iluminação. Reduzindo a luminosidade, dilata-se a pupila, sendo

o paciente ao mesmo tempo menos ofuscado. A rodinha para correcção

de ametropia poderá corrigir qualquer ametropia tanto do paciente como

do médico.

Modo de aplicação (oftalmoscópio + otoscópio): A função do

aparelho dentro da sua própria ﬁnalidade é garantida quando forem

utilizados os cabos padrão da KaWe 2,5V com 2 pilhas („C“ Baby 1,5V,

recomendamos pilhas alcalinas) resp. acumulador NiMH da KaWe 2,5 .

Encaixar e apertar bem a cabeça do instrumento. Para ligar o instrumen-

to, premir e empurrar o interruptor rotativo para a esquerda. O reóstato

facilita a regulação da luminosidade (posição máx. do interruptor). Para

desligar o instrumento, empurrar o interruptor para a direita até ao ponto

inicial (movimento de avanço). Para substituir as pilhas/os acumuladores,

abrir o fecho roscado do fundo. No caso de surgirem quaisquer dúvidas,

consulte o seu distribuidor autorizado, por favor!

Limpeza: O otoscópio e o oftalmoscópio da KaWe poderão facilmente

ser limpos com água, álcool ou solução de sabão. Por favor, utilize o otos-

cópio e o oftalmoscópio unicamente em estado bem limpo para evitar

eventuais infecções. Para evitar quaisquer sujidades e poeiras, guarde o

otoscópio e o oftalmoscópio sempre dentro da sua embalagem, por favor.

O instrumento poderá ser limpo por fora com um pano húmido, macio e

livre de pêlos.

Desinfecção: A desinfecção é o primeiro tratamento, que deverá ser

realizado com objectos e materiais sujos com o objectivo de reduzir a

quantidade de microorganismos e facilitar, portanto, a limpeza a seguir.

É indispensável evitar que quaisquer sujidades sequem sobre o material.

A desinfecção também tem o objectivo de proteger tanto o pessoal como

o ambiente durante o tratamento dos instrumentos. Para a desinfecção

dos aparelhos, o pano poderá ser lavado e humedecido com um agente

desinfectante à base de álcool. Por favor, observe as indicações do fabri-

cante do agente desinfectante relativas aos tempos de reacção etc. Nunca

coloqueootoscópioeooftalmoscópioem líquidos e tome particular aten-

ção a que nenhum líquido entre no invólucro! Dado que o otoscópio e o

oftalmoscópio não foram concebidos para intervenções cirúrgicas, basta

uma limpeza simples resp. uma desinfecção com um desinfectante para

superfícies à base de álcool. Não utilize agentes de limpeza abrasivos!

O otoscópio e o oftalmoscópio não são esterilizáveis!

Esterilização: Espéculos auriculares reutilizáveis; espelho laríngeo, es-

péculo nasal, suporte da lâmpada (sem lâmpada) e porta-espátulas em

material sintético são autoclaváveis até 134°C. Antes da esterilização,

elimine as sujidades grosseiras com água corrente ou solução de sabão.

Coloque os instrumentos em estado seco no autoclave. Tome particular

atenção a não exceder a carga admitida do autoclave.

Garantia de qualidade: Quando operado de acordo com a sua ﬁna-

lidade e observando o nosso manual de operação, prestamos-lhe uma

garantia de qualidade de dois anos a partir da data de venda. No caso de

surgirem quaisquer dúvidas ou se tiverem que ser realizados trabalhos de

reparação, consulte o seu distribuidor autorizado, por favor.

Características técnicas:

oftalmoscópio otoscópio

Correcção de ametropia

± 20 dpt.

Lupa com um factor de

ampliação de 3, pivotável

Ângulo visual ± 6° Lâmpada de vácuo de alta

luminância 2,5V / 0,81W

Lente asférica para uma qualida-

de óptima da projecção

Condensador asférico para

uma iluminação óptima

Lâmpada de vácuo de alta

luminância 2,5V / 0,81W

Manual de operação/Indicações relativas

à manutenção pilhas recarregáveis NiMH/iões de lítio

Finalidade de aplicação: As pilhas recarregáveis servem de fornecedor

de energia para os produtos da KaWe para tal concebidos.

Aplicação imprópria/Contra-indicação dos produtos: Uma outra

aplicação do produto ou uma aplicação para além da sua ﬁnalidade é

considerada como não de acordo com a sua ﬁnalidade. O fabricante não

responde por danos daí resultantes. O risco é assumido inteiramente pelo

utilizador.

Riscos e indicações relativas à identiﬁcação de perigos possí-

veis: 1. Evitar um curto-circuito nas pilhas recarregáveis. 2. Nunca colo-

car as pilhas recarregáveis em líquidos.

Indicações suplementares, manutenção, armazenamento: As

pilhas recarregáveis poderão ser limpas com um pano húmido, sendo, a

seguir, secadas com um pano seco. Tomar particular atenção a não provo-

car um curto-circuito.

Indicações suplementares relativas à manutenção, que pode-

rão prolongar a vida útil da pilha recarregável: Favor de observar

as indicações seguintes: (no caso de de não observar estas indicações, a

pilha recarregável poderá deixar de dispor da sua capacidade total depois

de pouco tempo).

Com a tecnologia de NiMH, é possível que surja o efeito de „lazy battery“,

o que é comparável com o efeito de memória clássico, a tecnologia de

NiCd. A causa deste efeito é a energia não completamente consumida

antes da recarga. Este efeito poderá ser eliminado quase completamente;

para tal, esvaziar completamente a pilha de vez em quando, voltando a

carregá-la a seguir. O melhor seria fazê-lo duas até três vezes em seguida.

Deste modo a pilha recarregável recupera a sua capa-cidade anterior. Se a

pilha recarregável não fornecer a energia suﬁciente para operar o seu apa-

relho, desligue o aparelho imediatamente e carregue a pilha recarregável

(evitação de uma descarga total e, portanto, da destruição da pilha recar-

regável).

Por favor, observe a auto-descarga das pilhas recarregáveis. Se estas não

forem necessitadas durante um período prolongado (utilizadas, carrega-

das), realiza-se um processo de auto-descarga nestas pilhas. Perde-se

capacidade e poderão surgir daniﬁcações irreparáveis nas pilhas recarre-

gáveis. O fabricante não responde por danos daí resultantes. Por este

motivo, as pilhas recarregáveis deverão, quando armazenadas durante

um período de mais de um mês, ser guardadas com uma carga parcial de

aprox. 50%.

Observe sempre a duração de carga indicada para evitar uma sobrecarga

e, portanto, a destruição da pilha recarregável (as estações de carga KaWe

MedCharge® 3000 e 4000 dispõem de um desligamento automático inte-

grado). As pilhas recarregáveis de NiMH já perdem partes da sua capaci-

dade com temperaturas baixas (já a partir de 0°C).

1. Manter as pilhas recarregáveis longe de fontes de calor e de chamas

abertas.2.Nãoseadmiteimergiraspilhasrecarregáveisemáguaouágua

salgada. 3. Nunca tentar desmontar as pilhas recarregáveis, modiﬁcá-las

ou expô-las ao calor. 4. Tanto quanto possível, não deixar cair as pilhas

recarregáveis, e protegê-las contra golpes que possam daniﬁcar o

invólucro. 5. Utilizar unicamente pilhas recarregáveis e acessórios reco-

mendados. 6. No caso da primeira colocação em funcionamento da pilha

recarregável, sempre carregá-la completamente.

A utilização de pilhas recarregáveis não explicitamente autorizadas para

estes aparelhos poderá provocar explosões ou uma redução da integrida-

de do material dentro das pilhas recarregáveis, o que poderá resultar em

incêndios, lesões e ferimentos ou daniﬁcações no ambiente. No caso de

uma pilha recarregável apresentar uma fuga e as substâncias entrarem

em contacto com os olhos, a boca, a pele ou peças de vestuário,

lave abundantemente e imediatamente com água e consulte um médico.

1. Logo a seguir ao processo de recarga e quando não necessitá-los, sepa-

re o carregador de pilhas e o adaptador de corrente compacto tanto do

aparelho como da tomada para evitar incêndios e outros perigos. 2. En-

quanto o carregador de pilhas estiver em operação, este não deverá em

nenhum caso ser tapado com quaisquer objectos (pano de mesa,

tapete, roupa de cama, almofadas etc.). Se operar o adaptador de corren-

te durante um período prolongado, este poderá sobreaquecer ou incen-

diar-se. 3. Carregar a pilha recarregável unicamente com o carregador de

pilhas para tal previsto. O carregador de pilhas e o adaptador de corrente

compacto foram desenvolvidos para a utilização exclusiva com o seu pro-

duto. Não o operar com outros produtos ou pilhas recarregáveis. Existe o

perigo de sobreaquecimento e torção, o que poderá provocar incêndios e

choques eléctricos. 4.Antes de disposição ﬁnal de uma pilha recarregável,

tape os contactos com ﬁta-cola ou outro material isolante, para que estes

não entrem em contacto directo com outros objectos. Um contacto com

objectos metálicos em contentores de lixo poderá provocar incêndios e

explosões.

Duração de carga:

REF 12.80110.712 12.80110.722

Capacidade [mAh] 1600 3000

Duração da carga [h] aprox. 8* aprox. 4*

12.80120.712 12.80220.722 12.80120.742

750 2200 700

aprox. 4* aprox. 10* aprox. 12**

*Duração da carga após esvaziamento completo das pilhas recarregáveis

na estação de recarga KaWe MedCharge® 3000 (não para iões de lítio) ou

KaWe MedCharge® 4000.

**Duração da carga após esvaziamento completo das pilhas recarregáveis

na tomada.

Disposição ﬁnal: Eliminar as pilhas recarregáveis de iões de lítio

via centros de recolha separada de equipamentos eléctricos e electrónicos

Disposição ﬁnal: Favor de eliminar as pilhas recarregáveis de

NiMH e as pilhas usadas de acordo com as disposições legais em vigor.

Acessórios comuns: Para informações mais detalhadas sobre os nossos

produtos, consulte o nosso site na Internet www.kawemed.de.

Fabricante: KaWe

Contacto com o fabricante Endereço ou n°. de telefone do distribuidor

autorizado ou marque +49-7141-68188-0.

Descrição dos pictogramas:

Fabricante

LOT Data de fabricação

Respeitar o manual de operação

Atenção

Recolha separada de aparelhos eléctricos e electrónicos

Disposição ﬁnal das pilhas

Conformidade com as respectivas Directivas da UE

(8)

(6)

(3)

(1)

(7)

(4)

(5)

(2)

Conteúdo:

(1) 01.12110.001

Combilight® C10 2,5V, otoscópio completo

(2) 01.81100.001

Oftalmoscópio E10, cabeça, só

(3) 01.72101.001

Conjunto de espéculos auriculares reutilizáveis

Ø 2,5 / 3,5 / 4,5 mm

(4) 01.79202.001

Espéculo nasal com parafuso de ajuste

(5) 01.79103.001

Espelho laríngeo, tam. 3 +4

(6) 01.79102.001

Suporte da lâmpada 2,5V, curvado

(7) 01.79201.001

Porta-espátula em material sintético

(8) 12.75111.013

Lâmpada de reserva de vácuo 2,5V

Уважаемые клиенты, большое спасибо, что Вы приняли решение

в пользу изделия фирмы KaWe. Наша продукция известна своим

высоким качеством и долговечностью. Настоящее изделие фирмы

KaWe соответствует определениям директивы ЕG 93/42/EWG (ди-

ректива по медицинским приборам).

ИзделиеотноситсякклассуIвсоответствии c директивой 93/42/EWG

и предназначено для многоразового использования у разных паци-

ентов. Иное использование или выходящее за рамки применение

считается не соответствующим назначению. За возникающие вслед-

ствие этого последствия изготовитель ответственности не несёт, а

также если изделие не проверяется перед применением.

Перед использованием следует полностью и внимательно

прочитать настоящее руководство по применению и со-

блюдать указания по уходу!

Перед использованием внимательно ознакомьтесь со спо-

собом управления.

Применение: Использовать Basic-Diagnostik-Set разрешается

только специально обученному и допущенному персоналу.

Назначение: В области оториноларингологии Basic-Diagnostic-Set

предназначен для исследования гортани, слухового прохода и носа,

в области офтальмологии используется в диагностических целях для

обследования глаз, а также глазного дна.

Риск/указания на возможные опасности: 1. Повреждение

чувствительной слизистой оболочки 2. Рукоятку прибора, после

применения протереть дезинфекционным раствором на спирту, во

избежании возможных инфекций.

Отоскоп – замена лампочки: Снимите с

лампочки пластмассовый колпачек и вывер-

ните ее. Очистите новую колбу лампы спир-

том. Стеклянная колба должна быть чистой

без отпечатков пальцев (обезжиренной).

Лампа должна быть ввёрнута до упора.

Офтальмоскоп – замена лампочки: Работа прибора без сбоев

гарантируется только при использовании оригинальных вакуумных

лапм накаливания фирмы KaWe, они гарантируют оптимальное

освещение! Ослабьте зажимный винт на рукоятке, отсоедините

головку офтальмоскопа от рукоятки. Выверните стопорное кольцо

(1). Выньте держатель лампы (2) из головки. Замените лампу. В

случае необходимости очистите стеклянную колбу (3) новой лампы

спиртом. Стеклянная колба должна быть чистой и без отпечатков

пальцев (обезжиренной). Вставьте держатель с новой лампой назад

в головку. Вверните стопорное кольцо. Принцип действия офталь-

москопа фирмы KaWe таков, что он позволяет обходиться и без ме-

дикаментов, расширяющих зрачки. Разумеется в этом случае огра-

ничено поле зрения пациента. У модели прибора KaWe EUROLIGHT®

E10 регулируется яркость освещения. Уменьшение освещения ведёт

к увеличению зрачка, в то же время пациент будет менее ослеплён.

Колёсиком корректирующей линзы можно корректировать аметро-

пию пациента и/или врача.

Пользование (oфтальмоскоп + отоскоп): Работа без сбоев

гарантируется при использовании стандартных рукояток фирмы

KaWe 2,5 В c 2-мя батарейками. Рекомендуются алкалиновые ба-

тарейки типа „C“, Baby, 1,5 В и соответственно КaWe-NiMH аккуму-

лятор 2,5 В. Вставить и завинтить до отказа головку инструмента.

Включить поворотный выключатель, нажав и повернув его влево.

Яркость легко регулируется реостатом (максимальное положение

переключателя). Выключить поворотом вправо назад в исходное

положение. Замена батареек/аккумуляторов производится путем

отвинчивания нижнего модуля (колпачка). При возникновении

вопросовобратитеськВашемупродавцув сетиспециализированной

торговли.

Очистка: KaWe отоскоп и офтальмоскоп легко очищаются водой,

спиртом или мыльной щелочью. Во избежании возможных ин-

фекций используйте отоскоп и офтальмоскоп только в совершенно

очищенном виде. Для предотвращения загрязнения и запыления

храните отоскоп и офтальмоскоп постоянно в упаковке. Снаружи их

можно очищать влажной, мягкой и не ворсистой тканью.

Дезинфекция: Дезинфекция – это первичная обработка загряз-

ненного предмета или материала, ее проводят с целью сокращения/

уничтожения микроорганизмов, что облегчает дальнейшую очист-

ку. Требуется безотлагательно проводить дезинфекцию, предот-

вращая засыхание загрязнений на материале. Кроме того, целью

дезинфекции является защита от возможного заражения во время

обследования как персонала, так и окружающей среды.

Для дезинфекции прибора ткань можно слегка смочить в дезинфек-

ционном растворе на спиртовой основе. Пожалуйста, учтите ука-

занную производителем концентрацию и время дезинфекционной

выдержки. Никогда не кладите отоскоп и офтальмоскоп в жидкость

и следите за тем, чтобы жидкость не попала в корпус! Так как ото-

Руководство по применению

Basic-Diagnostik-Set

This manual suits for next models

Table of contents

Languages:

Popular Medical Equipment manuals by other brands

AGFA

AGFA CR 85-XTM user manual

CenterVue

CenterVue drs Disinfecting Instructions

medi

medi protect.Lumbafix Instructions for use

Abbott

Abbott FreeStyle Libre Software update

Sirona

Sirona galileos Maintenance manual

Chattanooga Group

Chattanooga Group INTELECT LEGEND Series user manual

ZOLL

ZOLL Propaq MD Operator's guide

Tollos

Tollos Cirrus Operator's manual

D R Burton

D R Burton OxyBREATH quick start guide

AliveCor

AliveCor Kardia Instructions for use

Porter

Porter 6256-3 Installation and instructions

Restore The Floor

Restore The Floor INNOVO quick start guide

Avita

Avita NS151 manual

Stryker

Stryker X8000 user guide

Romet

Romet R700 operating instructions

OCULUS

OCULUS Myopia Master Advanced instruction manual

Di4

Di4 Jet Pressing 2850W Instructions for use

PPG

PPG Semco 1088 operating instructions

KaWe Basic-Set User manual

Popular Medical Equipment manuals by other brands
