KaWe Noroscop dual-function User manual

QM-1-025N
Gebrauchsanweisung Stethoskope
User‘s Manual Stethoscopes
Mode d’emploi Stéthoscopes
Istruzioni per l’uso Stetoscopi
Instrucciones de empleo Estetoscopios
Manual de operação Estetoscópios
Руководство по применению Стетоскопы

Bitte lesen Sie diese Gebrauchsanweisung vor der Benutzung sorgfältig und vollständig durch
und beachten Sie die Pflegehinweise.
Please read this User‘s Manual thoroughly and carefully before attempting to use this product
and heed the given care instructions.
Lisez ce mode d‘emploi attentivement et entièrement avant d‘utiliser l‘appareil et respectez les
consignes d‘entretien.
Si prega di leggere attentamente queste istruzioni per l‘uso prima di utilizzare lo strumento e di
seguire i consigli per la manutenzione.
Por favor, lea con atención las presentes instrucciones de empleo en su totalidad y siga las
indicaciones referentes al cuidado del aparato.
Antes de utilizar este produto pela primeira vez, favor de ler com muita atenção todo este manual de operação e
observar as indicações relativas à manutenção.
Перед использованием следует полностью и внимательно прочитать настоящее
руководство по применению и соблюдать указания по уходу!

Deutsch
English
Français
Italiano
Español
Português
Русский
6-7
8-9
10-11
12-13
14-15
16-17
18-19

4
Suprabell
Petiphon
z.B. Noroscop umschaltbar
ex. Noroscop dual-function
p.ex. Noroscop commutable
ad es. Noroscop con canale selezionabile
p.ej. estetoscopio Noroscop con válvula selectora
por ex. Noroscop comutável
например: Noroscop с переключаемой головкой

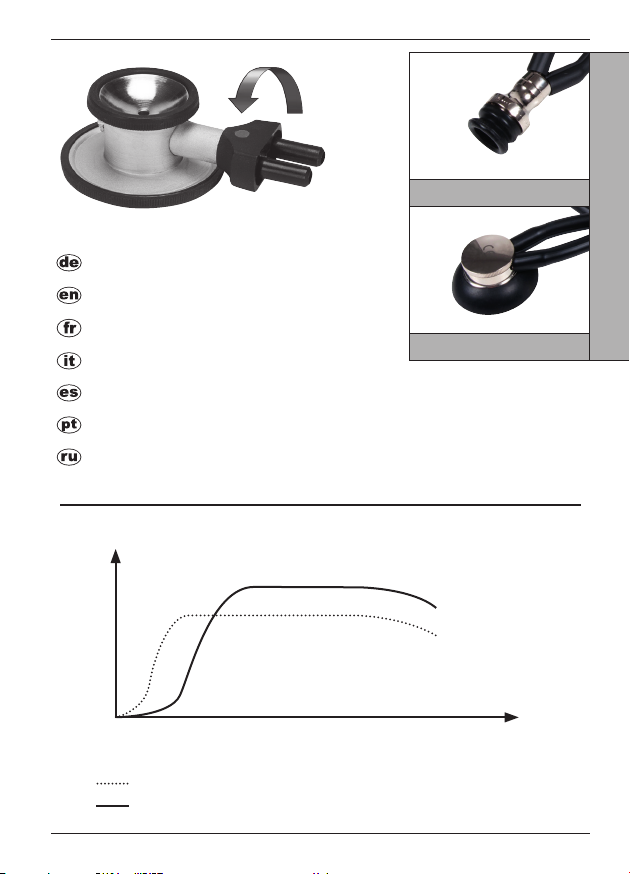

Lautstärke | volume | intensité sonore | volume |
intensidad sonora | intensidade sonora | Сила звука
Trichter | bell | cloche | campana | campana | campânula | воронку
Membran | diaphragm | membrane | membrana | diafragma | diafragma | мембрану
Frequenz | frequency | fréquence | frequenza |
frecuencia | frequência | Частота

5
Planet
Top-Kardiology
Profi-Kardiology
Planet Air
Rapport/Rapport Black
Prestige-Standard
Prestige-Child
Prestige-Baby
Kirchner-Colorscope Duo
Kirchner Colorscope Plano
Prestige-Standard light
Prestige-Child light
Prestige-Baby light
Double
Single

6
Sehr geehrter Kunde, vielen Dank dass Sie sich für ein
KaWe Produkt entschieden haben. Unsere Produkte
zeichnen sich durch eine hohe Qualität und Langlebigkeit
aus. Dieses KaWe Produkt erfüllt die Bestimmungen der
EG-Richtlinie 93/42/EWG (Richtlinie für medizinische
Produkte).
Bitte lesen Sie diese Gebrauchsanwei-
sung vor der Benutzung sorgfältig und vollständig durch
und beachten Sie die Pflegehinweise. Machen Sie sich vor
der Benutzung sorgfältig mit der Bedienung vertraut.
Bewahren Sie diese Gebrauchsanweisung für die Zukunft
auf und geben Sie diese an den nachfolgenden Nutzer des
Gerätes weiter.
Bestimmungsgemäße Verwendung:
Die Anwendung der Stethoskope darf nur durch
autorisiertes Fachpersonal erfolgen. Der Aufbau eines
Stethoskops besteht aus einem Ohrbügel, Schlauchsystem
und dem Bruststück. Das Stethoskop ist je nach
Untersuchung auf die gewünschte Körperregion
aufzulegen und unter geringem Druck zu verwenden. Bei
doppelseitigen Stethoskopen kann durch Umschalten der
Eingangskanal (Trichter oder Membrane) gewählt werden.
Zweckbestimmung:
Das Stethoskop ist ein Diagnostik-Instrument zur
Auskultation (Abhören).
Bedienung:
Das Grundprinzip des Hörens durch ein Stethoskop ist „die
schwingende Luftsäule“. Es muss eine abgeschlossene
Luftsäule gebildet werden, damit eine Tonübertragung
stattfinden kann. Beim Aufsetzen des Stethoskopes mit
Ohrbügel stellen Sie die Ohrbügelrohre so, dass die
Ohroliven etwas nach vorne – zur Nase des zu
Untersuchenden – gerichtet sind, damit ein der Anatomie
des Ohres entsprechender Sitz in den Gehörgang gegeben
ist. Legen Sie die Membrane bzw. den Trichter auf die zu
untersuchende Stelle auf. Folgende Modelle verfügen über
eine Doppelfunktion Membrane/Trichter: Planet Air,
Planet, Prestige Stethoskope, Prestige Light Stethoskope,
Profi Kardiologie, Kirchner Colorscop Duo, Double
Stethoskop, Rapport Stethoskop und Schwestern-Lehr-
Stethoskop Duo. Über eine Drehbewegung am
Stethoskopkopf kann zwischen Trichter und Membrane
gewählt werden. Je nach Wahl ist die eine Luftsäule
geschlossen und die Andere geöffnet.
Stethoskope mit einem Membrankopf werden verwendet
um entweder die Auskultation an allen anatomisch nicht
planen Stellen durchzuführen und/oder dann, wenn die
tiefen Frequenzbereiche des Auskultation Signals keine
oder eine unbedeutende Rolle spielen. Die Trichter-Seite
des Schallkopfes wird verwendet um einen weiten
Frequenzbereich zu diagnostizieren. Bevorzugt wird das
bei der kardiologischen Auskultation erforderlich. Der
Rand des Trichters muss an allen berührenden
Körperstellen luftdicht aufliegen.
Ungeeignete Anwendung/Kontraindika-
tion der Produkte:
Eine andere oder darüber hinaus gehende Benutzung gilt
als nicht bestimmungsgemäß. Für hieraus resultierende
Schäden haftet der Hersteller nicht. Das Risiko trägt allein
der Anwender.
Weitere Hinweise, Wartung, Lagerung:
Bei sachgemäßem Gebrauch der Stethoskope und
vorschriftsmäßiger Lagerung wird Ihnen das Stethoskop
viele Jahre zuverlässig dienen.
Gewährleistung:
Bei ordnungsgemäßer Handhabung und Berücksichtigung
unserer Gebrauchsanweisung beträgt die Gewährleistung
zwei Jahre beginnend mit dem Verkaufsdatum. Bei
weiteren Fragen oder eventuellen Reparaturen wenden
Sie sich bitte an Ihren Fachhändler.
Gebrauchsanweisung
Stethoskope

7
Warnhinweise:
Legen Sie das Stethoskop niemals ins Wasser.
Wartung und Reinigung:
Arbeitsplatz: Oberflächenverschmutzung mit einem
Einmaltuch/Papiertuch entfernen.
Reinigungsvorbereitung: Keine besonderen
Anforderungen.
Reinigung manuell: Ohrbügel und Kunststoffschlauch
können mit Alkohol oder milder Seifenlauge abgewischt
werden. Die Ohroliven werden abgeschraubt und können
in Seifenlauge gewaschen werden. Die Membrane kann
nach Abziehen des Halterings in Seifenlauge gewaschen
werden.
Reinigung automatisch: Keine automatische
Reinigung möglich.
Desinfektion: Desinfektions- und Reinigungslösungen
wie Meliseptol®/Meliseptol® rapid sind in der richtigen
Dosierung nach Angaben des Herstellers anzusetzen.
Einwirkzeiten beachten!
Wartung: Beschädigte Teile aussortieren bzw. ersetzen.
Kontrolle und Funktionsprüfung: Membrane,
Schlauch und Bügel auf Beschädigung überprüfen. System
muss abgeschlossen sein. Vor Gebrauch korrekten Sitz der
Ohroliven prüfen. Ohrbügel individuell einstellen.
Verpackung: Einzeln: Ein Standardpolyäthylenbeutel
kann verwendet werden. Der Beutel muss groß genug für
das Instrument sein, so dass der Verschluss nicht unter
Spannung steht.
Sterilisation: Da das Stethoskop nicht für operative
Eingriffe bestimmt ist, reicht eine einfache Reinigung.
Begrenzung der Wiederaufbereitung:
Häufiges Wiederaufbereiten hat eine geringe Auswirkung
auf diese Instrumente. Das Ende der Produktlebensdauer
wird normalerweise von Verschleiß und Beschädigung
durch Gebrauch bestimmt.
Transport und Lagerung:
Aufbewahrung und Transport: Zur Vermeidung von
Verschmutzung und Verstaubung bewahren Sie das
Stethoskop bitte stets in der Verpackung auf.
Lagerung: Stethoskope trocken lagern.
Entsorgung:
Entsorgung über den Hausmüll.
Zusätzliche Informationen:
Beachten Sie stets die Produktinformation.
Gemeinsames Zubehör:
Weitere Informationen zu diesen Artikeln können auf
unserer Homepage www.kawemed.de eingesehen
werden.
Hersteller:
Kirchner & Wilhelm GmbH & Co. KG
Eberhardstraße 56 | DE-71679 Asperg
Kontakt zum Hersteller:
Adresse oder Tel.-Nr. des Fachhändlers oder wählen Sie
[phone].
Erklärung der Symbole:
Hersteller
Herstellungsdatum
LOT
Chargencode
Gebrauchsanweisung beachten
Achtung!
Erfüllung der einschlägigen EU-Richtlinien

8
User‘s Manual
Stethoscopes
Dear Customer, thank you for choosing a KaWe product.
Our products are known for their high quality and
longevity. This KaWe product fulfils EC Standards 93/42/
EEC (standards for medical products).
Please read this User‘s Manual
thoroughly and carefully before attempting to use this
product and heed the given care instructions. Familiarize
yourself thoroughly with the operation of this unit before
using it.
Retain this User’s Manual for future use and pass it on to
the next user of this device.
Intended Use:
The stethoscopes are only to be used by authorised
personnel. The stethoscope consists of binaural pieces,
tubes and a chest piece. The stethoscope chest piece is to
be placed lightly on the desired area of the patient’s body
according to the type of examination being performed.
Double-sided stethoscopes allow users the option of
selecting between two different input channels (bell or
diaphragm).
Purpose:
The stethoscope is a diagnostic instrument used for
auscultation.
Operation:
The basic principle behind the use of a stethoscope is the
“oscillating air column”. A closed air column is required for
sound to be transmitted. When putting on the binaural
stethoscope, adjust the binaural pieces in such a way that
the ear tips are pointing slightly forward – toward the
patient’s face – so that the instrument conforms to the
shape of the ear. Place the diaphragm and/or the bell on
the area of the body that is to be examined. The following
models are equipped with a dual-function diaphragm/
bell: Planet Air, Planet, Prestige Stethoskope, Prestige
Light Stethoskope, Profi Kardiologie, Kirchner Colorscop
Duo, Double Stethoskop, Rapport Stethoskop and
Schwestern-Lehr-Stethoskop Duo. To select between the
bell and diaphragm functions, the user need only to twist
the head of the stethoscope. In each case, depending on
the selected function, one air column is closed and the
other is opened.
Stethoscopes with diaphragm heads are used either for
auscultation on any uneven surface areas of the body and/
or when the auscultation signals in the low frequency
range are irrelevant. The bell side of the head is used to
diagnose over a wide frequency range. This is mainly
required in cardiac auscultation. The edge of the bell must
be applied evenly and without any air gaps on all parts of
the body it touches.
Unsuitable use/contraindication of the
product:
Any use other than that described here is not in
accordance with the intended use of the instrument. The
manufacturer is not liable for any resulting damages. The
user alone bears the risk.
Further information, maintenance,
storage:
When used and stored properly, this stethoscope will
serve you many years.
Guarantee:
When used properly and in accordance with the User‘s
Manual we guarantee this product for two years from the
date of purchase. Should you need further information or
should your instrument require repair, please contact your
dealer.
Warning instructions:
Never let the stethoscope come into contact with water.

9
Maintenance and Cleaning:
Workstation: Remove surface impurities with a
disposable/paper towel.
Cleaning preparation: No special requirements.
Manual cleaning: The head piece and plastic hoses can
be wiped off with alcohol or a mild soap solution. The ear
tips are to be unscrewed and can be washed with soapy
water. The diaphragm membrane can be washed with
soap after the retaining ring has been removed.
Automatic cleaning: Automatic cleaning is not
possible.
Disinfection: Disinfecting solutions and cleaning agents
such as Meliseptol®/Meliseptol® rapid are to be used in
accordance with the manufacturer instructions. Please
heed the given reaction times!
Maintenance: Defective parts must be removed and/or
replaced.
Check and performance test: Check the diaphragm,
tubing and head piece for damage. The instrument must
be complete. Before use, the ear tips must be positioned
correctly. The position of the head piece is to be adjusted
by each user individually.
Packaging: Individual packaging: a standard
polyethylene bag can be used. The size of the bag must
correspond to the size of the instrument so that it closes
properly.
Sterilization: As the stethoscope is not intended for use
during operational procedures, regular cleaning
procedures are sufficient.
Limitation of reuse preparation:
Frequent reuse only minimally affects the instruments.
The working life of the instruments usually depends on
the wear and tear and damage by use.
Transport and Storage:
Storage and transport: In order to prevent
contamination of the instrument or contact with dust,
always store the stethoscope in its case.
Storage: Store the stethoscope in a dry place.
Disposal:
Dispose along with normal domestic waste.
Additional information:
Please always heed these instructions.
Common accessories:
Further information about this product can be found at
our internet shop at: www.kawemed.de.
Manufacturer:
Kirchner & Wilhelm GmbH & Co. KG
Eberhardstraße 56 | DE-71679 Asperg
Contact with the manufacturer:
Address or telephone number of the dealer or dial
[phone].
Symbol key:
Manufacturer
Date of manufacture
LOT
Lot code
Heed the User‘s Manual
Caution!
Complies with relevant EU guidelines

10
Cher client, nous sommes très heureux que vous ayez
choisi un produit de KaWe. Nos produits se caractérisent
par une haute qualité et une longue vie utile. Ce produit
KaWe remplit les dispositions de la directive
communautaire 93/42/CEE (directive relative aux
dispositifs médicaux).
Veuillez lire ce mode d’emploi
attentivement et entièrement avant d’utiliser l’appareil et
respecter les consignes d’entretien. Avant d’utiliser
l’appareil, familiarisez-vous soigneusement avec son
mode d’emploi et son maniement.
Conservez le présent mode d’emploi en vue d’un futur
emploi et remettez-le au futur utilisateur de l’appareil.
Utilisation conforme :
Seul le personnel qualifié est autorisé à se servir des
stéthoscopes. Le stéthoscope consiste en la lyre, le
système de tuyaux flexibles et le pavillon. En fonction de
l‘examen, le stéthoscope doit être posé sur la partie du
corps à examiner en appliquant une légère pression.
Lorsqu‘il s‘agit d‘un stéthoscope à double tête, le médecin
peut commuter l‘appareil pour choisir le canal d‘entrée
(récepteur de son ou membrane).
Fonction :
Le stéthoscope est un instrument de diagnostic pour
l‘auscultation.
Utilisation :
L‘auscultation à l‘aide d‘un stéthoscope se base sur le
principe de “la colonne d‘air“. Une colonne d‘air fermée
doit se former pour qu‘un son puisse être émis. Lorsque le
stéthoscope est utilisé avec les lyres, il faut régler les
tuyaux flexibles de manière à ce que les embouts
auriculaires donnent un peu vers l‘avant - vers le nez de la
personne à examiner - ; cela garantit que les embouts sont
parfaitement placés selon l‘anatomie du conduit auditif.
Mode d’emploi
Stéthoscopes
Posez la membrane ou le récepteur de son sur la partie du
corps à examiner. Les modèles suivants disposent d‘une
double fonction membrane /récepteur de son : Planet Air,
Planet, Prestige, Prestige Light, Profi Cardiologie, Kirchner
Colorscop Duo, Double, Rapport et stéthoscope
d‘apprentissage pour les infirmières Duo. En tournant la
tête de stéthoscope, il est possible de choisir entre le
récepteur de son et la membrane. En fonction de l‘élément
choisi, une colonne d‘air est fermée et l‘autre est ouverte.
Les stéthoscopes à pavillon à membrane sont mis en
oeuvre pour ausculter tous les endroits anatomiques non
plans et/ou dans les cas où les basses fréquences du signal
d’auscultation ne jouent aucun rôle ou un rôle insignifiant.
Le côté cloche du récepteur de son est utilisé pour
diagnostiquer une large plage de fréquences, de
préférence pendant l’auscultation cardiaque. Le bord de la
cloche doit être appliqué sur le corps de manière à être
étanche à l’air.
Utilisation inappropriée/Contre-indica-
tion des produits :
Toute autre utilisation est considérée non conforme. Dans
ce cas, le fabricant décline toute responsabilité pour les
dommages éventuels. L‘utilisateur assume seul le risque
encouru.
Remarques supplémentaires, entretien,
conservation :
Si vous utilisez le stéthoscope comme il faut et que vous le
gardez selon les consignes spécifiées, il vous servira de
manière efficace pendant beaucoup d‘années.
Garantie légale :
Nous accordons une garantie légale de deux ans à compter
de la date d‘achat à condition que le maniement en soit
conforme et le présent mode d‘emploi suivi. Pour toute
information complémentaire ou les éventuelles
réparations, consultez votre distributeur agréé !

11
Avertissements :
Ne jamais immerger le stéthoscope dans l‘eau.
Nettoyage et entretien :
Lieu de travail : Eliminer les souillures superficielles
avec un chiffon à usage unique/en papier.
Préparation du nettoyage : Aucune mesure
particulière n‘est nécessaire.
Nettoyage manuel : La lyre et le tube flexible en
matière synthétique peuvent être nettoyés avec de l‘alcool
ou de l‘eau savonneuse. Après avoir dévissés les embouts
auriculaires, ceux-ci peuvent être nettoyés avec de l‘eau
savonneuse. Après avoir enlevé la bague de fixation, la
membrane peut être nettoyée avec de l‘eau savonneuse.
Nettoyage automatique : Le nettoyage automatique
n‘est pas possible.
Désinfection : Les produits de désinfection et de
nettoyage comme par ex. Meliseptol®/Meliseptol® rapid
doivent être préparés avec la concentration correcte
spécifiée par le fabricant. Veuillez respecter les durées de
traitement !
Entretien : Eliminer et remplacer les pièces détériorées.
Contrôle et essai de fonctionnement : Vérifier si la
membrane, le tuyau flexible et la lyre présentent des
défauts. Le système doit être fermé. Avant d‘utiliser
l‘ensemble, vérifier si les embouts auriculaires sont bien
placés. Régler la lyre individuellement.
Emballage : Individuellement : Un sac en polyéthylène
standard peut être utilisé. Le sac doit être suffisamment
grand pour que la fermeture ne soit pas sous tension.
Stérilisation : Comme le stéthoscope n‘est pas destiné à
des interventions chirurgicales, il suffit de le nettoyer
simplement.
Limite de la remise en état de service :
Une remise en état fréquente n‘a presque pas d‘influence
sur ces instruments. La durée de vie de ce produit dépend
normalement de l‘usure et des dommages éventuels.
Transport et conservation :
Conservation et transport : Pour éviter l‘encrassement
et la pénétration de poussières, conserver le stéthoscope
toujours dans son emballage.
Emmagasinage : Conserver le stéthoscope dans un lieu
sec.
Elimination :
Éliminer dans les ordures ménagères.
Informations supplémentaires :
Respecter toujours le mode d‘emploi
Accessoires communs :
Pour plus d‘informations sur ces produits, consultez notre
site Internet : www.kawemed.de.
Fabricant :
Kirchner & Wilhelm GmbH & Co. KG
Eberhardstraße 56 | DE-71679 Asperg
Contact avec le fabricant :
Adresse ou numéro de téléphone du distributeur agréé ou
appeler [phone].
Explication des symboles :
Fabricant
Date de fabrication
LOT
Code de lot
Respecter le mode d‘emploi
Prudence !
Respect des directives CE pertinentes

12
Istruzioni per l’uso
Stetoscopi
Egregio cliente, grazie per aver scelto un prodotto KaWe. I
nostri prodotti si distinguono per la loro alta qualità e
lunga durata. Questo prodotto KaWe è conforme ai
requisiti della direttiva 93/42/CEE (direttiva sui dispositivi
medici).
Si prega di leggere attentamente
queste istruzioni per l‘uso prima di utilizzare lo strumento
e di seguire i consigli per la manutenzione. Prima dell‘uso
assicurarsi di essere in grado di utilizzare il prodotto.
Conservare le presenti istruzioni per il futuro e
consegnarle all’utilizzatore del prodotto che subentrerà.
Uso conforme alle norme:
Solamente personale addetto e debitamente addestrato è
autorizzato all‘uso degli stetoscopi. Lo stetoscopio
consiste di un archetto biauricolare, un sistema a tubi
flessibili e una campana. In base al tipo di esame lo
stetoscopio deve essere appoggiato sulla parte del corpo
desiderata, esercitando una leggera pressione. Negli
stetoscopi a doppia testina è possibile selezionare il canale
d‘ingresso (campana o membrana).
Impiego specifico:
Lo stetoscopio è uno strumento diagnostico per
l‘auscultazione.
Uso:
Il principio fondamentale su cui si basa l‘auscultazione
tramite stetoscopio e rappresentato dalla “colonna d‘aria
vibrante“. Si deve costituire una colonna d‘aria chiusa
perche possa aver luogo la trasmissione del suono.
Nell‘indossare lo stetoscopio con archetto biauricolare
posizionare i tubi dell‘archetto in modo tale che le olivette
siano dirette leggermente in avanti – in direzione del naso
del paziente – affinche l‘inclinazione corrisponda alla
direzione anatomica del condotto uditivo. Appoggiare la
membrana o la campana sul sito auscultatore. I seguenti
modelli dispongono di una doppia funzione membrana/
campana: stetoscopi Planet, Planet Air, Prestige, Prestige
Light, Profi Kardiologie, Kirchner Colorscop Duo, Double,
Rapport e stetoscopi di insegnamento per infermiere Duo.
Girando alla testina dello stetoscopio si puo selezionare la
funzione “campana“ o “membrana“. Cosi facendo una
colonna d‘aria viene chiusa e l‘altra automaticamente
aperta.
Gli stetoscopi con testina a membrana vengono utilizzati o
per auscultare sulle zone anatomicamente non piane e/o
nel caso in cui non interessano, o non sono importanti, le
onde sonore a bassa frequenza del segnale auscultato. Il
lato con la campana della testina acustica va utilizzato per
diagnosticare un campo di frequenze più ampio; per cui si
preferisce utilizzarlo nell’auscultazione cardiologica. Il
bordo della campana deve essere applicato
ermeticamente su ogni parte del corpo su cui si poggia.
Uso inappropriato/Controindicazioni del
prodotto:
Ogni utilizzo che esuli da dette applicazioni viene
considerato come non conforme alle norme prescritte. Dei
danni da ciò derivanti non è responsabile il produttore. Il
rischio grava esclusivamente sull‘utilizzatore.
Ulteriori avvertenze, manutenzione,
conservazione:
Se utilizzati a regola d‘arte e riposti come indicato, gli
stetoscopi garantiscono per molti anni un funzionamento
affidabile.
Garanzia legale:
Previ l‘utilizzo regolamentare e l‘osservanza delle nostre
istruzioni per l‘uso, il prodotto e coperto da garanzia
legale per due anni, a partire dalla data di acquisto dello
stesso. In caso di ulteriori domande o eventuali riparazioni
si prega di rivolgersi al proprio rivenditore di fiducia

13
Avvertimenti:
Non immergere mai nell‘acqua lo stetoscopio.
Manutenzione e pulizia:
Posto di lavoro: Rimuovere la sporcizia in superficie con
un panno usa e getta/fazzoletto di carta.
Preparazione alla pulitura: Nessuna indicazione
particolare.
Pulitura manuale: Archetti biauricolari e tubo in
materiale sintetico possono essere puliti con un panno
inumidito di alcool o acqua leggermente saponata
(sapone delicato). Le olivette vanno svitate e possono
essere lavate in acqua saponata. La membrana può essere
lavata in acqua saponata dopo aver tolto l‘anello di tenuta.
Pulitura automatica: Una pulitura automatica non è
possibile.
Disinfezione: Le soluzioni disinfettanti o pulenti quali
Meliseptol®/Meliseptol® rapid vanno preparate con il
giusto dosaggio indicato dal produttore. Attenersi ai
tempi di effetto!
Manutenzione: Eliminare ovvero sostituire parti
danneggiate.
Controllo e verifica della funzione: Assicurarsi che
membrana, tubo in gomma e archetto non siano
danneggiati. Il sistema deve essere chiuso. Prima
dell‘utilizzo controllare che le olivette siano correttamente
posizionate. Regolare l‘archetto biauricolare
individualmente.
Imballo: Singolarmente: può essere utilizzato un
sacchetto standard in polietilene. Il sacchetto deve essere
capiente abbastanza per lo strumento in modo tale che la
chiusura non stia in tensione.
Sterilizzazione: Poiché lo stetoscopio non è previsto per
interventi chirurgici, è sufficiente una semplice pulitura.
Ricostituzione della prontezza all‘uso:
Una ripetuta ricostituzione della prontezza all‘uso di
questi strumenti ha uno scarso effetto sugli stessi. Il
termine dell‘utilizzo di un prodotto è di norma
determinato dal logoramento e dal deterioramento
dovuto all‘uso.
Trasporto e stoccaggio:
Conservazione e trasporto: Onde evitare che lo
stetoscopio si sporchi e si impolveri, tenerlo sempre
nell‘apposito imballo.
Stoccaggio: Depositare gli stetoscopi in luogo asciutto.
Smaltimento:
Smaltimento nell‘immondizia domestica.
Ulteriori informazioni:
Rispettare sempre le informazioni sul prodotto.
Dotazione comune:
Per ulteriori informazioni relative a questo articolo si
consulti il nostro sito shop: www.kawemed.de.
Produttore:
Kirchner & Wilhelm GmbH & Co. KG
Eberhardstraße 56 | DE-71679 Asperg
Contatto con il produttore:
Indirizzo o numero di telefono del rivenditore
specializzato, oppure contattare il seguente numero di
telefono [phone].
Spiegazione dei simboli:
Produttore
Data di produzione
LOT
Numero di lotto
Rispettare le istruzioni per l‘uso
Attenzione!
Adempimento delle direttive UE pertinenti

14
Instrucciones de empleo
Estetoscopios
Estimado cliente: le agradecemos la confianza que ha
depositado en nosotros al elegir uno de los productos
KaWe. Nuestros productos se caracterizan por su alta
calidad y su larga vida útil. Este producto KaWe cumple
con las disposiciones de la directiva comunitaria 93/42/
CEE (Directiva relativa a los productos sanitarios).
Por favor, lea con atención las
presentes instrucciones de empleo en su totalidad y siga
las indicaciones referentes al cuidado del aparato. Antes
de emplear el aparato, familiarícese con el modo en que
debe ser manejado.
Guarde las presentes instrucciones de empleo para un uso
futuro y entregue estas instrucciones al usuario futuro del
dispositivo.
Utilización conforme a lo previsto:
Los estetoscopios serán utilizados exclusivamente por
profesionales debidamente instruidos y autorizados. El
estetoscopio consta de unas ramas, un sistema de tubos
flexibles y la pieza pectoral. Dependiendo del examen,
coloque el estetoscopio sobre la parte del cuerpo y
utilícelo aplicando una leve presión. En estetoscopios de
pieza pectoral doble el canal de entrada (campana o
diafragma) se selecciona por conmutación.
Finalidad prevista:
El estetoscopio es un instrumento de diagnóstico para la
auscultación.
Modo de empleo:
El principio básico de la auscultación mediante un
estetoscopio es la “columna de aire sonora“. Es necesario
crear una columna de aire cerrada para que se transmita el
sonido. Al ponerse el estetoscopio con tubos auditivos
coloque los tubos de tal manera que las olivas muestren
levemente hacia adelante – hacia la nariz del paciente a
examinar – para lograr un posicionamiento adaptado a la
anatomía del conducto auditivo externo. Coloque el
diafragma o la campana sobre la parte del cuerpo a
examinar. Los siguientes modelos tienen doble función de
diafragma / campana: Planet Air, Planet, Prestige, Prestige
Light, Profi Cardiología, Kirchner Colorscop Duo, Double,
Rapport y estetoscopio de aprendizaje de enfermería Duo.
Con un giro en el cabezal del estetoscopio se puede
seleccionar la campana o el diafragma. Según el elemento
seleccionado, una de las columnas de aire es cerrada y la
otra abierta.
Los estetoscopios con pieza pectoral de diafragma son
utilizados para auscultar las partes anatómicas no planas
y/o cuando los sonidos de baja frecuencia de la señal de
auscultación no tienen ninguna importancia o son
insignificantes. El lado campana del receptor de sonido es
utilizado para diagnosticar un margen amplio de
frecuencias, de preferenica en la auscultación cardiaca. El
borde de la campana debe ser puesta en el cuerpo de tal
manera que es hermético y no deja pasar el aire.
Utilización inapropiada/Contraindica-
ción de los productos:
Cualquier otra utilización distinta a la aquí indicada se
considera como no conforme a su finalidad prevista. En
caso de desperfectos originados por una utilización
inapropiada, el fabricante declina toda responsabilidad,
siendo el usuario el único responsable de los riesgos que
pudieran surgir.
Observaciones adicionales, manteni-
miento, almacenamiento:
Si emplea los estetoscopios y los guarda según lo prescrito
los productos KaWe le servirán con eficacia durante
muchos años.
Garantía legal:
Garantía legal de dos años a partir de la fecha de compra,
siempre y cuando el producto sea utilizado correctamente
y el usuario se atenga a nuestras instrucciones de empleo.
Si quiere obtener más información y en caso de eventuales
reparaciones, diríjase a su distribuidor especializado.

15
Advertencia:
No sumergir nunca el estetoscopio en agua.
Mantenimiento y limpieza:
Lugar de trabajo: Eliminar la suciedad de las superficies
utilizando un paño de un solo uso/paño de papel.
Preparación para la limpieza: No se requieren
medidas especiales.
Limpieza manual: Los auriculares y el tubo flexible de
materia sintética pueden ser frotados con alcohol o agua
jabonosa. Las olivas pueden ser desatornilladas y
limpiadas con agua jabonosa. Después de retirar el aro de
sujeción, el diafragma puede ser limpiado con agua
jabonosa.
Limpieza automatizada: No es posible la limpieza
automática.
Desinfección: Los productos de desinfección y de
limpieza como por ejemplo Meliseptol®/Meliseptol® rapid
deben ser preparados con la dosificación correcta
especificada por el fabricante. ¡Observar los tiempos de
acción!
Mantenimiento: Desechar y sustituir toda pieza
deteriorada.
Controles y prueba de funcionamiento: Verificar si
el diafragma, el tubo flexible o las ramas presentan daños.
El sistema debe ser cerrado. Antes de utilizar el conjunto,
verificar si las olivas se encuentran bien colocadas. Ajustar
los auriculares individualmente.
Embalaje: Individual: Se puede utilizar una bolsa
estándar de polietileno. La bolsa debe ser lo
suficientemente grande para guardar el instrumento sin
que el cierre quede tirante.
Esterilización: Dado que el estetoscopio no está
destinado a intervenciones quirúrgicas, es suficiente con
limpiarlo simplemente.
Reacondicionamiento del aparato:
Reacondicionar frecuentemente este instrumento apenas
repercute en su durabilidad. El final de su vida útil viene
determinado normalmente por el desgaste y el deterioro
por el uso.
Transporte y conservación:
Conservación y transporte: Mantener siempre el
estetoscopio guardado en su estuche para protegerlo del
polvo y la suciedad.
Almacenamiento: Almacenar el estetoscopio en un
lugar seco.
Eliminación:
Eliminar por medio de la basura doméstica.
Informaciones suplementarias:
Siempre atenerse a las instrucciones de empleo.
Accesorios comunes:
Para más informaciones respecto a estos productos puede
consultar nuestro sitio web: www.kawemed.de.
Fabricante:
Kirchner & Wilhelm GmbH & Co. KG
Eberhardstraße 56 | DE-71679 Asperg
Para contactar con el fabricante:
Dirección o teléfono del distribuidor especializado; o bien
marque el [phone].
Explicación de los símbolos:
Fabricante
Fecha de fabricación
LOT
Código de lote
Atenerse a las instrucciones de empleo
¡Atención!
Respecto de las directivas CE pertinentes

16
Manual de operação
Estetoscópios
Estimados clientes, agradecemos por terem adquirido um
produto da KaWe. Os nossos produtos destacam-se por
seu alto nível de qualidade e fiabilidade. Este produto da
KaWe cumpre as disposições da Diretiva do CE 93/42/CEE
(Diretiva relativa aos dispositivos médicos).
Antes de utilizar este produto pela
primeira vez, favor de ler com muita atenção todo este
manual de operação e observar as indicações relativas à
manutenção.. Antes de utilizar o produto, favor de
familiarizar-se bem com a sua operação.
Favor de guardar este manual de operação para consulta
futura e entregá-lo aos utilizadores futuros do aparelho.
Utilização conforme as disposições:
Os estetoscópios só poderão ser aplicados por pessoal
autorizado com formação especializada. O estetoscópio
consiste em um arco auricular, sistema de tubos e a peça
peitoral. Dependendo do tipo de exame, o estetoscópio
deverá ser colocado sobre a região corporal desejada,
aplicando ligeira pressão. Os estetoscópios duplos
permitem a seleção do canal de entrada (campânula ou
diafragma) por comutação.
Finalidade de aplicação:
O estetoscópio é um instrumento de diagnóstico para
auscultação.
Operação:
O princípio básico da auscultação mediante um
estetoscópio é o da „coluna oscilante de ar“. É necessário
que exista uma coluna de ar fechada, para que o som
possa ser transmitido. Ao aplicar o estetoscópio com arco
auricular, vire os arcos auriculares de tal modo que as
olivas auriculares indiquem um pouco para a frente – no
sentido do nariz do paciente –, para assim obter um
assento no canal auditivo conforme a anatomia do ouvido.
Colocar o diafragma resp. a campânula sobre a região
corporal a ser examinada. Os seguintes modelos dispõem
de uma função dupla de diafragma/campânula: Planet Air,
Planet, Prestige estetoscópios, Prestige Light
estetoscópios, Profi Kardiologie, Kirchner Colorscop Duo,
Double estetoscópio, Rapport estetoscópio e estetoscópio
de aprendizagem para enfermeiros Duo. A seleção entre
campânula e diafragma é feita com um movimento
rotativo na cabeça do estetoscópio. Dependendo da
seleção, uma coluna de ar está aberta e a outra fechada.
Aplicam-se os estetoscópios com cabeça de membrana no
caso de auscultação em locais anatomicamente não
planos e/ou em casos em que os sons acústicos da gama
de baixas frequências têm pouca ou não têm qualquer
importância. Aplica-se o elemento com campânula do
auscultador para monitoração de uma gama de
frequências mais ampla, de preferência, quando proceder
à auscultação cardiológica. O bordo da campânula deve
assentar de forma hermética sobre todas as partes
corporais afectadas.
Aplicação imprópria/Contra-indicação
dos produtos:
Uma outra aplicação do produto ou uma aplicação para além
da sua finalidade é considerada como não de acordo com a
sua finalidade. O fabricante não responde por danos daí
resultantes. O risco é assumido inteiramente pelo utilizador.
Indicações suplementares, manutenção,
armazenamento:
Utilizando os estetoscópios de acordo com a sua finalidade
e guardando-os devidamente, este estetoscópio
estar-lhe-á à sua disposição durante muitos anos.
Garantia de qualidade:
Quando operado devidamente e respeitando o nosso
manual de operação, este produto dispõe de uma garantia
de qualidade com a duração de dois anos a partir da data
de venda. No caso de surgirem quaisquer dúvidas ou se
tiverem que ser realizados eventuais trabalhos de
reparação, favor de consultar o seu distribuidor
autorizado.

17
Indicações de aviso:
Nunca imergir o estetoscópio em água.
Manutenção e limpeza:
Local de trabalho: Eliminar sujidades na superfície com
um pano para uso simples/toalha de papel.
Preparações para a limpeza: Não há requisitos
especiais.
Limpeza manual: Os arcos auriculares e o tubo em
material sintético poderão ser limpos com álcool ou uma
ligeira solução de sabão. As olivas auriculares deverão ser
desenroscados e poderão ser lavadas em uma solução de
sabão. Depois de retirá-lo do anel de suporte, o diafragma
também poderá ser lavado em uma solução de sabão.
Limpeza automática: Impossível a limpeza automática.
Desinfeção: As soluções de desinfeção e limpeza, como
wie Meliseptol®/Meliseptol® rapid deverão ser preparadas
com a dosagem correta conforme as indicações do
fabricante. Observar os tempos de atuação!
Manutenção: Extrair resp. substituir peças danificadas.
Controlo e ensaio de funcionamento: Verificar o
diafragma, tubo e arco quanto a danificações. O sistema
deverá estar fechado. Antes da sua aplicação, controlar o
assento correto das olivas auriculares. O arco auricular
poderá ser ajustado individualmente.
Embalagem: Individual: Possível a utilização de um saco
padrão de polietileno. O saco deverá ter o tamanho
suficiente para o instrumento, i. e. que o fecho não esteja
sob tensão.
Esterilização: Dado que o estetoscópio não foi
concebido para intervenções cirúrgicas, basta uma
limpeza simples.
Limitação do reprocessamento:
Reprocessamento repetido tem um efeito marginal nestes
instrumentos. A vida útil dos produtos termina
normalmente quando surgirem danificações causadas por
desgaste e pelo emprego do instrumento.
Transporte e armazenamento:
Armazenamento e transporte: Para evitar quaisquer
sujidades e poeiras, favor de guardar o estetoscópio
sempre dentro da sua embalagem.
Armazenamento: Guardar os estetoscópios em locais
secos.
Disposição final:
Disposição final via o lixo doméstico.
Informações suplementares:
Sempre observar o manual de operação.
Acessórios comuns:
Para informações mais detalhadas sobre os nossos
produtos, favor de consultar o nosso site na Internet www.
kawemed.de.
Fabricante:
Kirchner & Wilhelm GmbH & Co. KG
Eberhardstraße 56 | DE-71679 Asperg
Contacto com o fabricante:
Endereço ou n°. de telefone do distribuidor autorizado ou
marcar [phone].
Explicação dos símbolos:
Fabricante
Data de fabricação
LOT
Número de lote
Observar o manual de operação
Atenção!
Conformidade com as Diretivas da UE pertinentes

18
Уважаемые Клиенты, большое спасибо, что Вы
приняли решение в пользу изделия фирмы KaWe.
Наша продукция известна своим высоким качеством
и долговечностью. Настоящее изделие фирмы KaWe
соответствует определениям директивы ЕG 93/42/
EWG (директива по медицинским приборам).
Перед использованием прочтите
тщательно и полностью руководство по применению
и соблюдайте указания по уходу. Перед применением
внимательно ознакомьтесь с правилами пользования.
Сохраните данное руководство по применению и при
смене пользователя передайте его вместе с
устройством.
Предполагаемое использование:
Использовать стетоскоп разрешается только
специально обученому и допущеному персоналу.
Составные части стетоскопа: ушные дужки, система
трубок и головка. В зависимости от специфики
обследования стетоскоп, при минимальном
надавливании, прикладывается к исследуемой части
тела. Стетоскопы с двойной головкой, путем
переключения, дают возможость выбрать режим
работы с воронкой или мембраной.
Назначение:
Стетоскоп это диагностический инструмент для
аускультации (выслушивания).
Обслуживание:
Основным принципом работы стетоскопа является
выслушивание звуковых феноменов внутренних
органов. Для оптимальной звукопроводимости
необходимо обеспечить плотный контакт с кожным
покровом. При использовании стетоскопа с ушными
дужками установите трубки ушных дужек так, чтобы
ушные оливы были направлены немного вперед – к
носу – обеспечив таким образом удобную посадку,
соответствующую анатомии слуховых проходов.
Руководство по применению
Стетоскопы
Приложите мембрану или соответственно воронку к
исследуемой части тела. Следующие модели
стетоскопов обладают двойной функцией, можно
переключать мембрану на воронку: Planet Air, Planet,
Prestige, Prestige Light, Profi Kardiologie, Kirchner
Colorscop Duo, Double, Rapport и учебный стетоскоп
для медсестёр Duo. С помощью поворота головки
стетоскопа можно выбирать между воронкой и
мембраной. В зависимости от выбора одно воздушное
пространство (воздушный столб) закрыто, а другое
открыто.
Головка стетоскопа с мембраной используется для
выполнения аускультации на всех анатомически
неровных участках тела и / или когда низкие
аускультивные звуки не играют значительной роли.
Воронкообразная сторона стетоскопа используется
для аускультации шумов в более широком диапазоне
частот. Данное выслушивание необходимо при
кардиологической аускультации. Края воронки
должны плотно прилегать к телу.
Использование не по назначению/
противопоказания для изделия:
Иное или выходящее за рамки предназначения
применение, считается не соответствующим
назначению. За возникающие вследствии этого
последствия производитель ответственности не
несет. За создание рискованных ситуаций
ответственность несёт исключительно Пользователь.
Прочие указания, уход, хранение:
При соответствующем использовании и хранении
согласно предписаниям, стетоскоп будет надежно
служить Вам многие годы.
Гарантия:
При правильном использовании и учете нашего
руководства по применению, мы предо-ставляем 2
года гарантии со дня продажи. При возникновении
вопросов или в случае возможного ремонта,

19
обратитесь к Вашему продавцу в сети спе-
циализированной торговли!
Предостережения:
Не помещать стетоскоп в воду.
Очистка и техническое обслуживание:
Рабочее место: Загрязнение на поверхности
уда-лить одноразовой/бумажной салфеткой.
Подготовка к очистке: Никаких особых требований.
Ручная очистка: Ушные дужки и трубки можно
чистить с помощью алкоголя или слабого мыльного
раствора. Ушные оливы необходимо отвинтить и
промыть в слабом мыльном растворе. Мембрану
можно промыть в слабом мыльном растворе,
предварительно освободив её от стопорного кольца.
Автоматическая очистка: Автоматическая чистка
невозможна.
Дезинфекция: При применении чистящих и
дезинфекционных средств, таких как Meliseptol®/
Meliseptol® rapid обратите внимание на указанную
производителем концентрацию и время дезин-
фекционной выдержки.
Техническое обслуживание: Поврежденные час-ти
отсортировать и заменить.
Контроль и эксплуатационная проверка:
Проверьте мембрану, трубки и ушные дужки на
предмет наличия повреждений. Система должна
быть целостной. Перед использованием проверьте
правильность насадки ушных олив и настройте
индивидуально ушные дужки.
Упаковка: По отдельности: можно использовать
обычный полиэтиленовый пакет. Пакет должен
соответствовать размерам изделия.
Стерилизация: Достаточно простой очистки, так как
стетоскоп не предназначен для оперативного
вмешательства.
Ограничения регенерации:
Частая повторная подготовка к эксплуатации не имеет
значительного воздействия на инструменты. Снятие
продукта с эксплуатации происходит как правило
из-за износа или поломки/повреждения изделия при
употреблении.
Tранспорт и xранение:
Хранение и транспорт: Для защиты от загрязнения
и запыления храните стетоскоп в упаковке.
Хранение: Храните стетоскоп в сухом месте.
Утилизация:
Данное изделие разрешается утилизировать с
бытовыми отходами.
Дополнительная информация:
Соблюдайте информацию об изделии.
Общие принадлежности:
Дополнительную информацио по данному изделию
Вы найдете на нашем сайте: www.kawemed.de.
Производитель:
Kirchner & Wilhelm GmbH & Co. KG
Eberhardstraße 56 | DE-71679 Asperg
Контакт с производителем:
Адрес или номер телефона продавца в сети
специализированной торговли или наберите
[phone].
Обозначение символов:
Производитель
Дата изготовления
LOT
Партия товара
Соблюдать руководство по применению
Внимание!
Соответствие изделия EC требованиям

KIRCHNER & WILHELM GmbH + Co. KG
Medizintechnik
Eberhardstraße 56 | DE-71679 Asperg
Zentrale/Central office
Tel. [phone] - 0 | Fax [phone] - 11
[email protected]
www.kawemed.de
QM-1-025N / B-43620 / 2017-12
DE - Alle Angaben ohne Gewähr – Änderungen vorbehalten. | EN - All information is without guarantee and subject to change. | FR - Informations sous toutes réserves – Sous réserve de modifications |
IT - Tutte le informazioni sono fornite senza alcuna garanzia e possono essere modificate. | ES -Toda la información sin compromiso. Nos reservamos el derecho de realizar cambios. | PT - Todas as indicações
entendem-se sem compromisso – Sujeito a alterações sem aviso prévio. | RU - Информация представлена без гарантий любого рода – оставляем за собой право вносить изменения.
