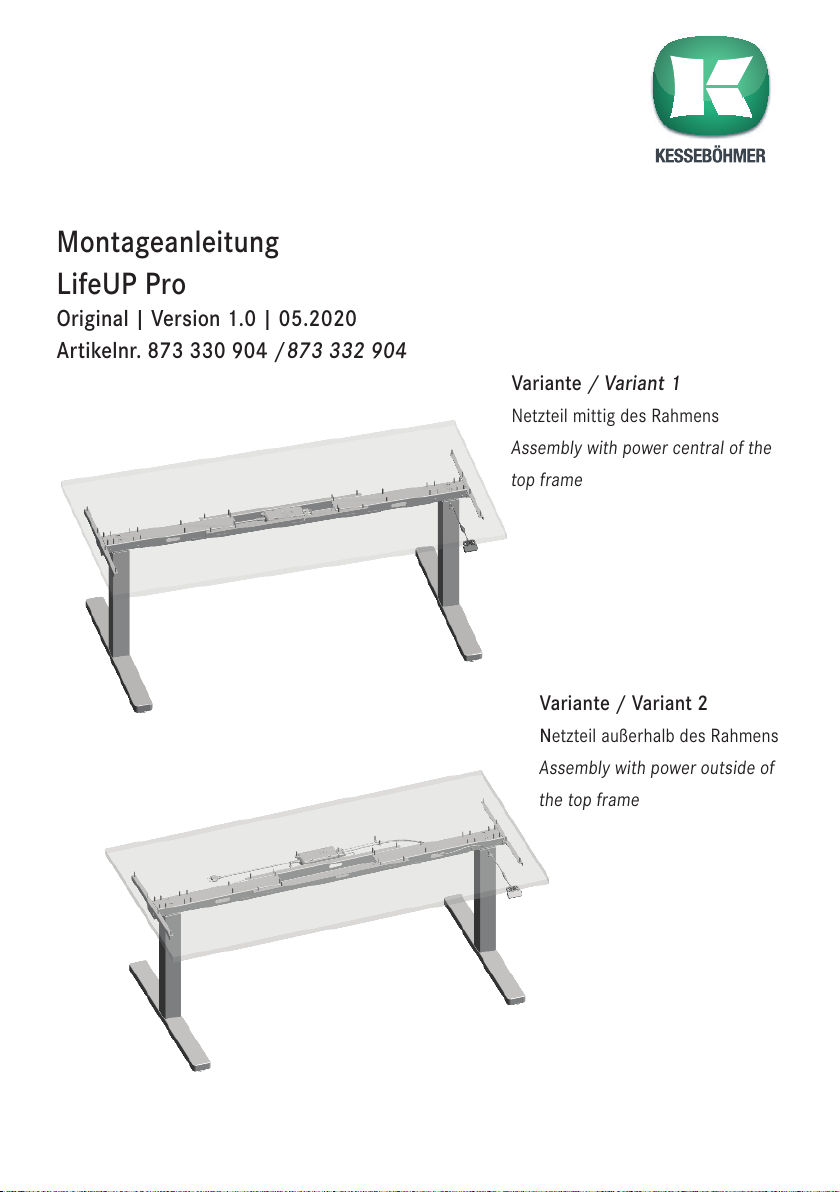

Kesseböhmer LifeUP Pro 873 330 904 User manual

Montageanleitung
LifeUP Pro
Original | Version 1.0 | 05.2020
Artikelnr. 873 330 904 /
873 332 904
Variante / Variant 1
Netzteil mittig des Rahmens
Assembly with power central of the
top frame
Variante / Variant 2
Netzteil außerhalb des Rahmens
Assembly with power outside of
the
top frame

2

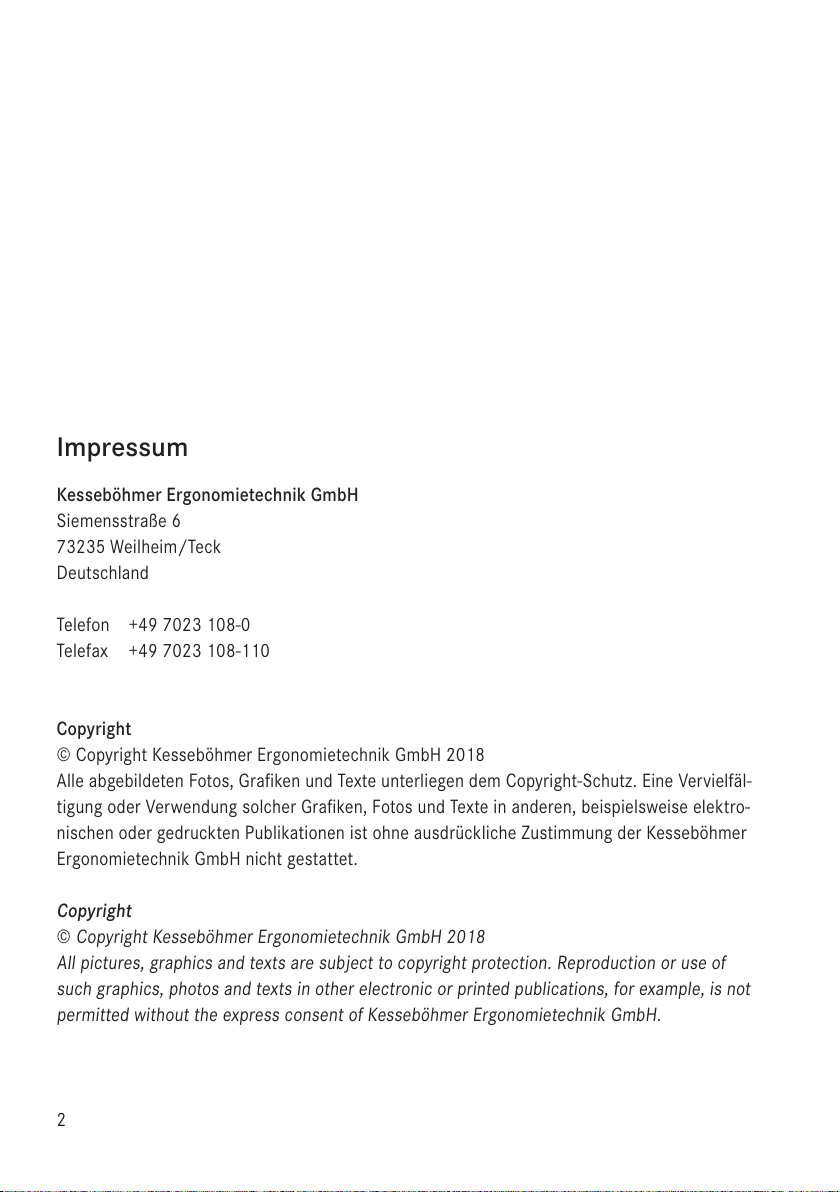

Impressum
Kesseböhmer Ergonomietechnik GmbH
Siemensstraße 6
73235 Weilheim/Teck
Deutschland
Telefon [phone]
Telefax [phone]
Copyright
© Copyright Kesseböhmer Ergonomietechnik GmbH 2018
Alle abgebildeten Fotos, Grafiken und Texte unterliegen dem Copyright-Schutz. Eine Vervielfäl-
tigung oder Verwendung solcher Grafiken, Fotos und Texte in anderen, beispielsweise elektro-
nischen oder gedruckten Publikationen ist ohne ausdrückliche Zustimmung der Kesseböhmer
Ergonomietechnik GmbH nicht gestattet.
Copyright
© Copyright Kesseböhmer Ergonomietechnik GmbH 2018
All pictures, graphics and texts are subject to copyright protection. Reproduction or use of
such graphics, photos and texts in other electronic or printed publications, for example, is not
permitted without the express consent of Kesseböhmer Ergonomietechnik GmbH.

3

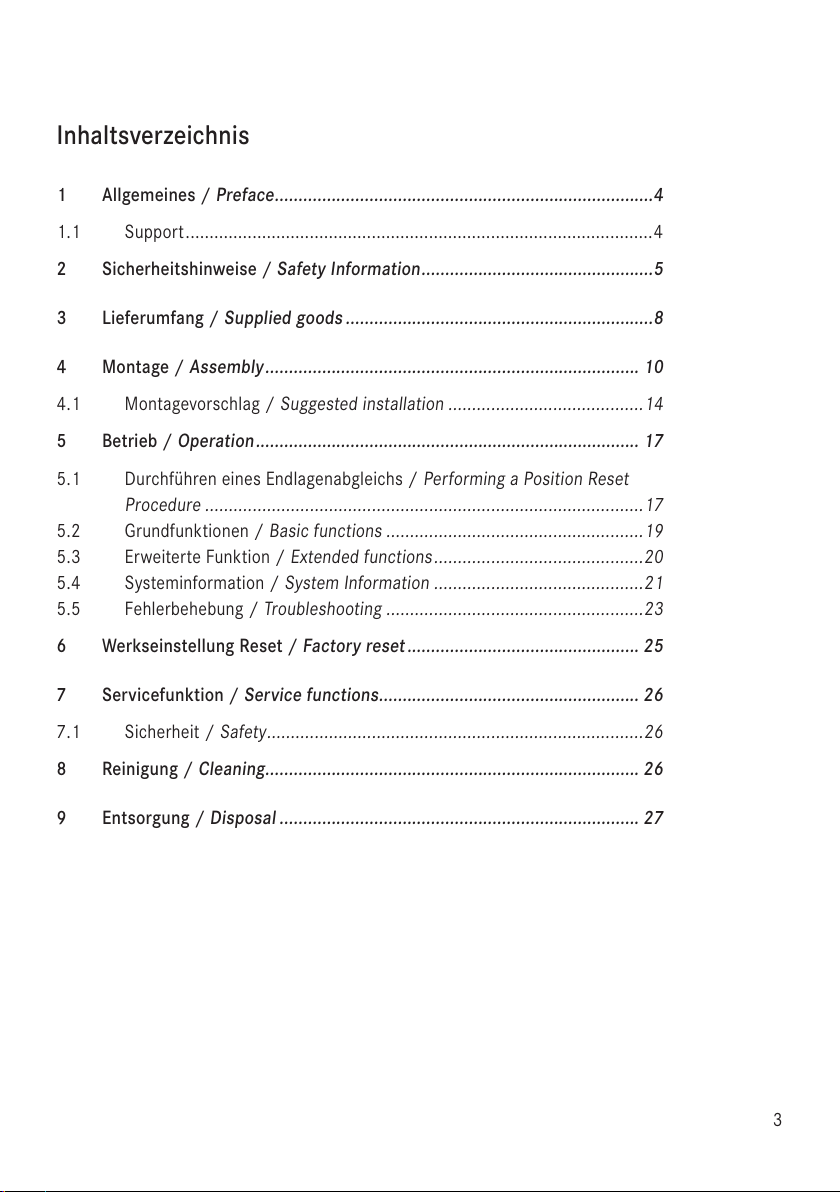

Inhaltsverzeichnis
1 Allgemeines / Preface................................................................................4
1.1 Support..................................................................................................4
2 Sicherheitshinweise /
Safety Information.................................................5
3 Lieferumfang / Supplied goods .................................................................8
4 Montage / Assembly............................................................................... 10
4.1 Montagevorschlag / Suggested installation .........................................14
5 Betrieb / Operation................................................................................. 17

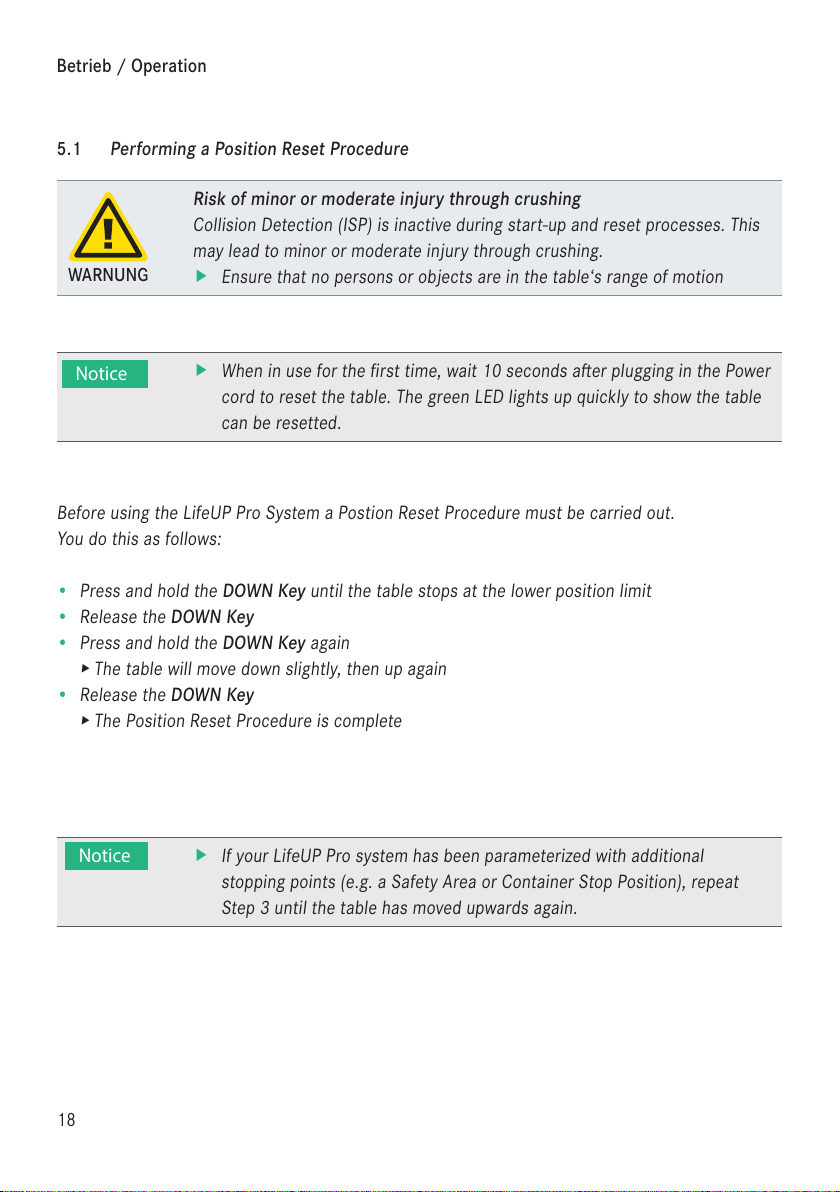

5.1 Durchführen eines Endlagenabgleichs / Performing a Position Reset
Procedure ............................................................................................17

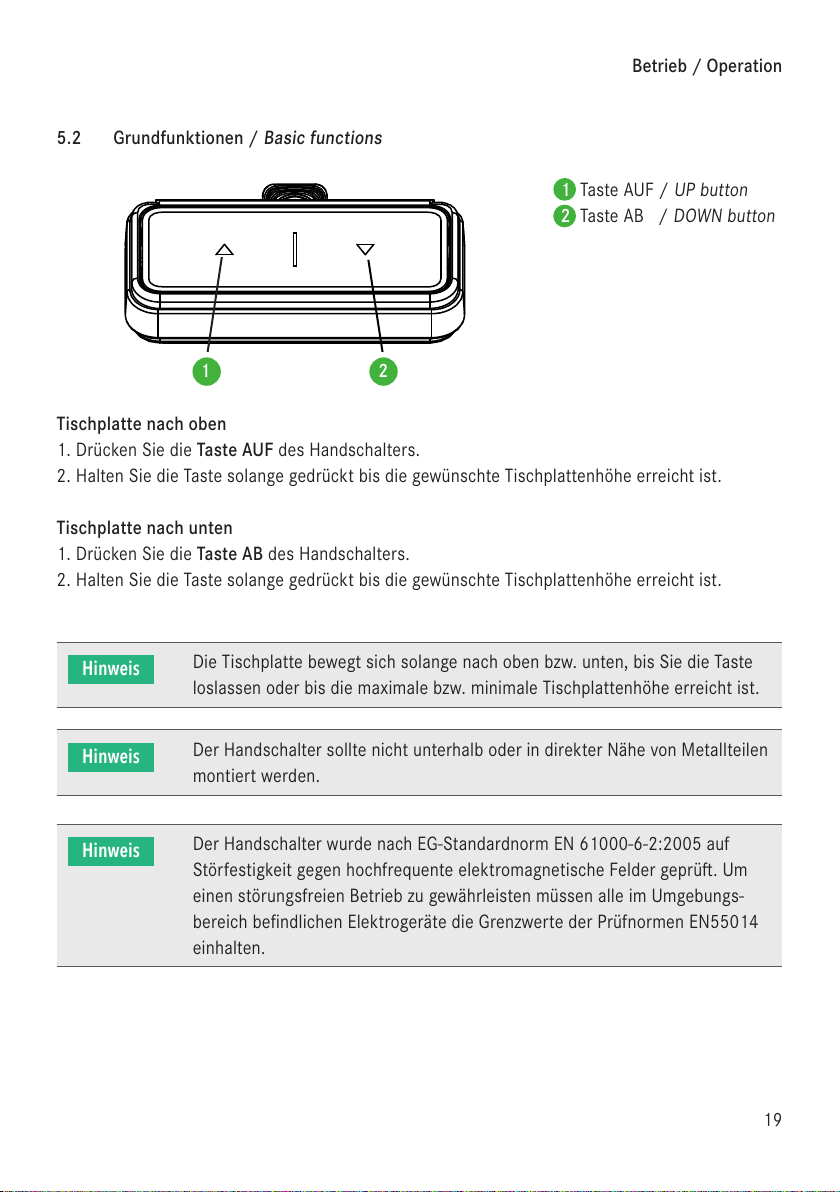

5.2 Grundfunktionen / Basic functions ......................................................19
5.3 Erweiterte Funktion / Extended functions............................................20
5.4 Systeminformation / System Information ............................................21
5.5 Fehlerbehebung / Troubleshooting ......................................................23
6 Werkseinstellung Reset / Factory reset................................................. 25
7 Servicefunktion / Service functions....................................................... 26
7.1 Sicherheit / Safety...............................................................................26
8 Reinigung / Cleaning............................................................................... 26
9 Entsorgung / Disposal ............................................................................ 27

4

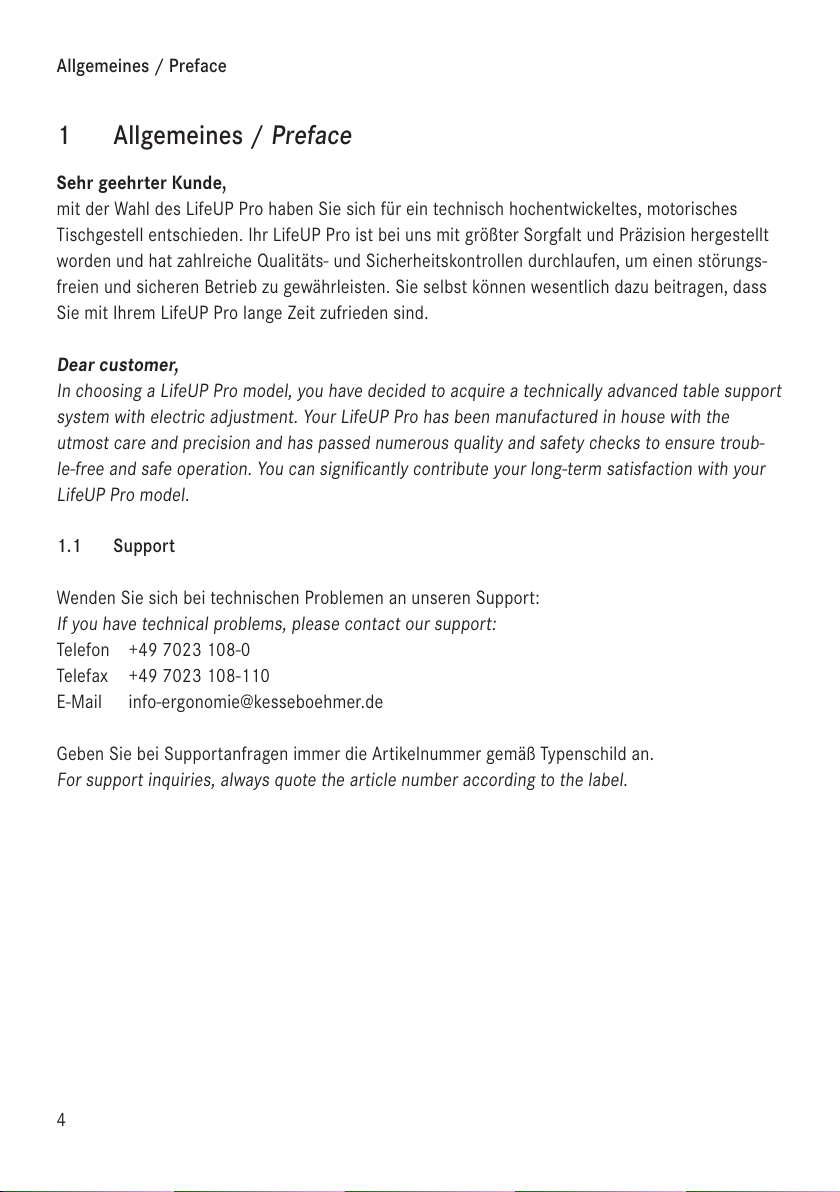

Allgemeines / Preface
1 Allgemeines / Preface
Sehr geehrter Kunde,
mit der Wahl des LifeUP Pro haben Sie sich für ein technisch hochentwickeltes, motorisches
Tischgestell entschieden. Ihr LifeUP Pro ist bei uns mit größter Sorgfalt und Präzision hergestellt
worden und hat zahlreiche Qualitäts- und Sicherheitskontrollen durchlaufen, um einen störungs-
freien und sicheren Betrieb zu gewährleisten. Sie selbst können wesentlich dazu beitragen, dass
Sie mit Ihrem LifeUP Pro lange Zeit zufrieden sind.
Dear customer,
In choosing a LifeUP Pro model, you have decided to acquire a technically advanced table support
system with electric adjustment. Your LifeUP Pro has been manufactured in house with the
utmost care and precision and has passed numerous quality and safety checks to ensure troub-
le-free and safe operation. You can significantly contribute your long-term satisfaction with your
LifeUP Pro model.
1.1 Support
Wenden Sie sich bei technischen Problemen an unseren Support:
If you have technical problems, please contact our support:
Telefon [phone]
Telefax [phone]
E-Mail [e-mail]
Geben Sie bei Supportanfragen immer die Artikelnummer gemäß Typenschild an.
For support inquiries, always quote the article number according to the label.

5

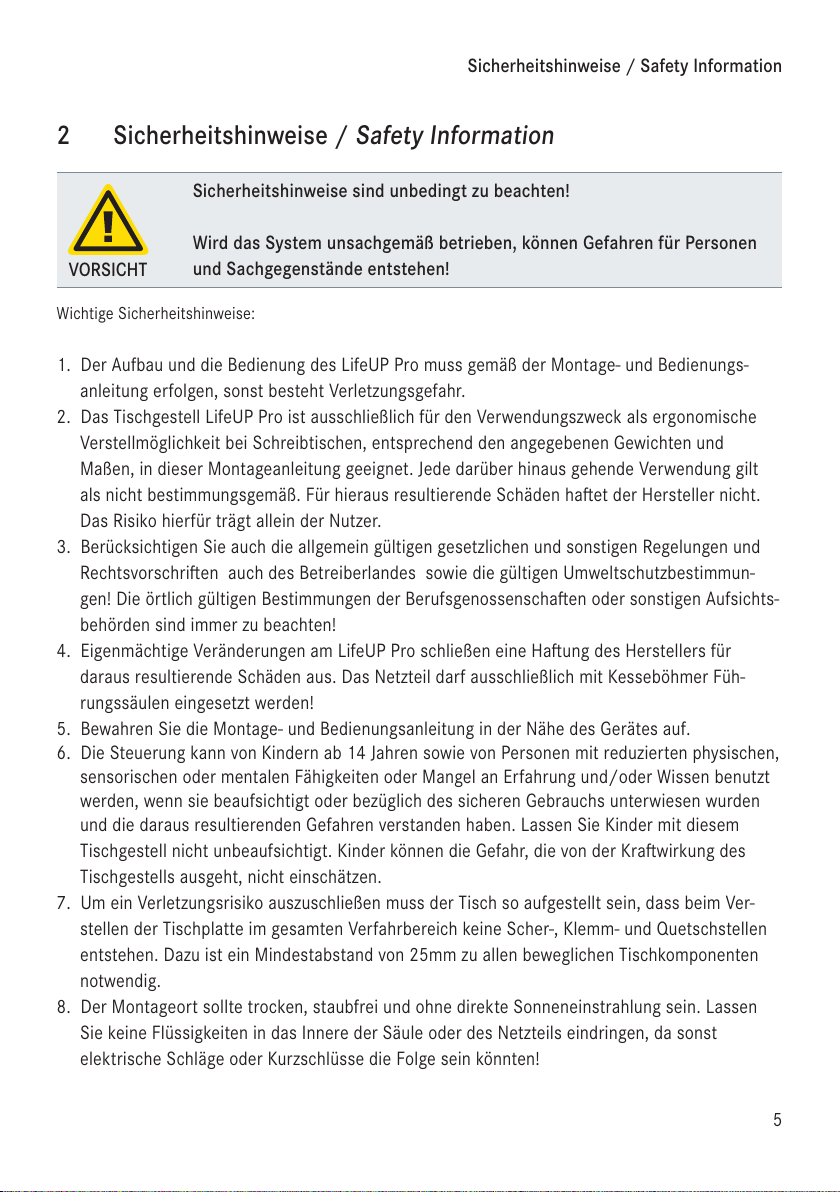

Sicherheitshinweise / Safety Information
Sicherheitshinweise sind unbedingt zu beachten!
Wird das System unsachgemäß betrieben, können Gefahren für Personen
und Sachgegenstände entstehen!
VORSICHT
2 Sicherheitshinweise / Safety Information
Wichtige Sicherheitshinweise:
1. Der Aufbau und die Bedienung des LifeUP Pro muss gemäß der Montage- und Bedienungs-
anleitung erfolgen, sonst besteht Verletzungsgefahr.
2. Das Tischgestell LifeUP Pro ist ausschließlich für den Verwendungszweck als ergonomische
Verstellmöglichkeit bei Schreibtischen, entsprechend den angegebenen Gewichten und
Maßen, in dieser Montageanleitung geeignet. Jede darüber hinaus gehende Verwendung gilt
als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haet der Hersteller nicht.
Das Risiko hierfür trägt allein der Nutzer.
3. Berücksichtigen Sie auch die allgemein gültigen gesetzlichen und sonstigen Regelungen und
Rechtsvorschrien auch des Betreiberlandes sowie die gültigen Umweltschutzbestimmun-
gen! Die örtlich gültigen Bestimmungen der Berufsgenossenschaen oder sonstigen Aufsichts-
behörden sind immer zu beachten!
4. Eigenmächtige Veränderungen am LifeUP Pro schließen eine Haung des Herstellers für
daraus resultierende Schäden aus. Das Netzteil darf ausschließlich mit Kesseböhmer Füh-
rungssäulen eingesetzt werden!
5. Bewahren Sie die Montage- und Bedienungsanleitung in der Nähe des Gerätes auf.
6. Die Steuerung kann von Kindern ab 14 Jahren sowie von Personen mit reduzierten physischen,
sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt
werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden
und die daraus resultierenden Gefahren verstanden haben. Lassen Sie Kinder mit diesem
Tischgestell nicht unbeaufsichtigt. Kinder können die Gefahr, die von der Krawirkung des
Tischgestells ausgeht, nicht einschätzen.
7. Um ein Verletzungsrisiko auszuschließen muss der Tisch so aufgestellt sein, dass beim Ver-
stellen der Tischplatte im gesamten Verfahrbereich keine Scher-, Klemm- und Quetschstellen
entstehen. Dazu ist ein Mindestabstand von 25mm zu allen beweglichen Tischkomponenten
notwendig.
8. Der Montageort sollte trocken, staubfrei und ohne direkte Sonneneinstrahlung sein. Lassen
Sie keine Flüssigkeiten in das Innere der Säule oder des Netzteils eindringen, da sonst
elektrische Schläge oder Kurzschlüsse die Folge sein könnten!

6
Sicherheitshinweise / Safety Information

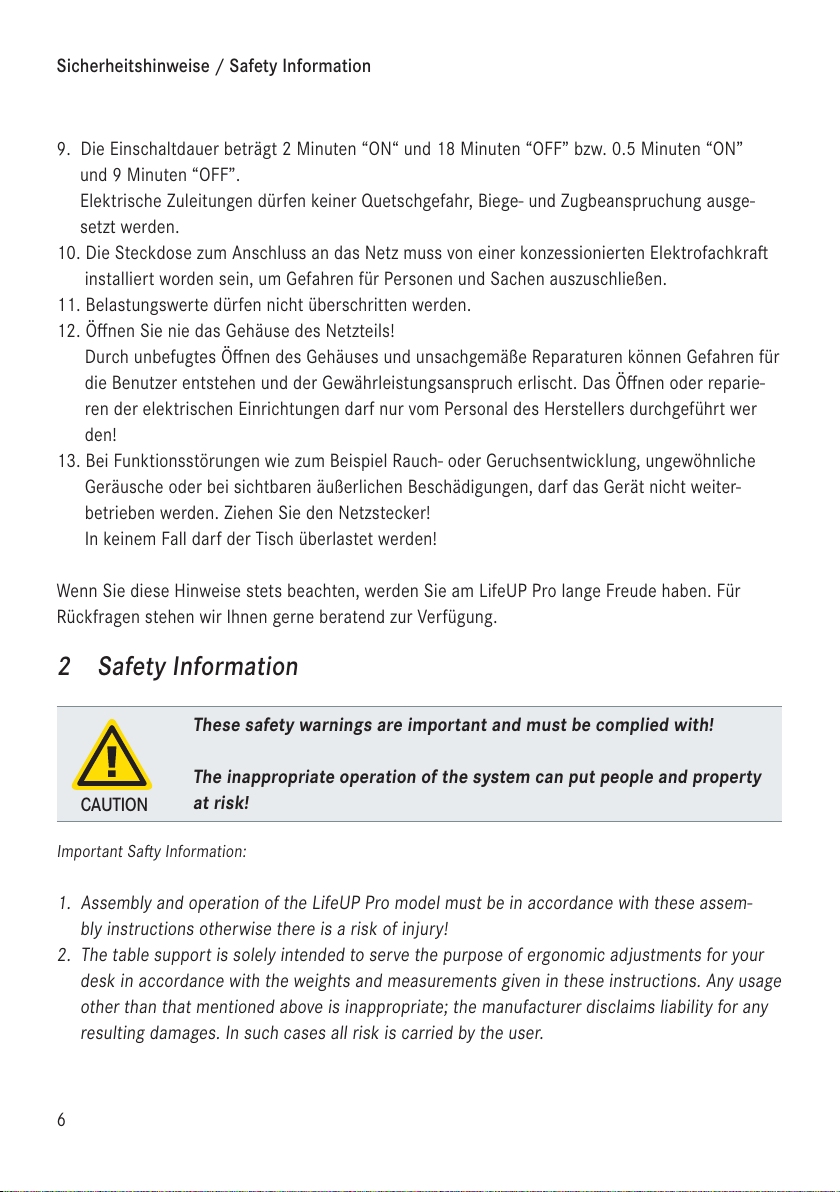

9. Die Einschaltdauer beträgt 2 Minuten “ON“ und 18 Minuten “OFF” bzw. 0.5 Minuten “ON”
und 9 Minuten “OFF”.
Elektrische Zuleitungen dürfen keiner Quetschgefahr, Biege- und Zugbeanspruchung ausge-
setzt werden.
10. Die Steckdose zum Anschluss an das Netz muss von einer konzessionierten Elektrofachkra
installiert worden sein, um Gefahren für Personen und Sachen auszuschließen.
11. Belastungswerte dürfen nicht überschritten werden.
12. Öffnen Sie nie das Gehäuse des Netzteils!
Durch unbefugtes Öffnen des Gehäuses und unsachgemäße Reparaturen können Gefahren für
die Benutzer entstehen und der Gewährleistungsanspruch erlischt. Das Öffnen oder reparie-
ren der elektrischen Einrichtungen darf nur vom Personal des Herstellers durchgeführt wer
den!
13. Bei Funktionsstörungen wie zum Beispiel Rauch- oder Geruchsentwicklung, ungewöhnliche
Geräusche oder bei sichtbaren äußerlichen Beschädigungen, darf das Gerät nicht weiter-
betrieben werden. Ziehen Sie den Netzstecker!
In keinem Fall darf der Tisch überlastet werden!
Wenn Sie diese Hinweise stets beachten, werden Sie am LifeUP Pro lange Freude haben. Für
Rückfragen stehen wir Ihnen gerne beratend zur Verfügung.
2 Safety Information
Important Say Information:
1. Assembly and operation of the LifeUP Pro model must be in accordance with these assem-
bly instructions otherwise there is a risk of injury!
2. The table support is solely intended to serve the purpose of ergonomic adjustments for your
desk in accordance with the weights and measurements given in these instructions. Any usage
other than that mentioned above is inappropriate; the manufacturer disclaims liability for any
resulting damages. In such cases all risk is carried by the user.
These safety warnings are important and must be complied with!
The inappropriate operation of the system can put people and property
at risk!
CAUTION

7

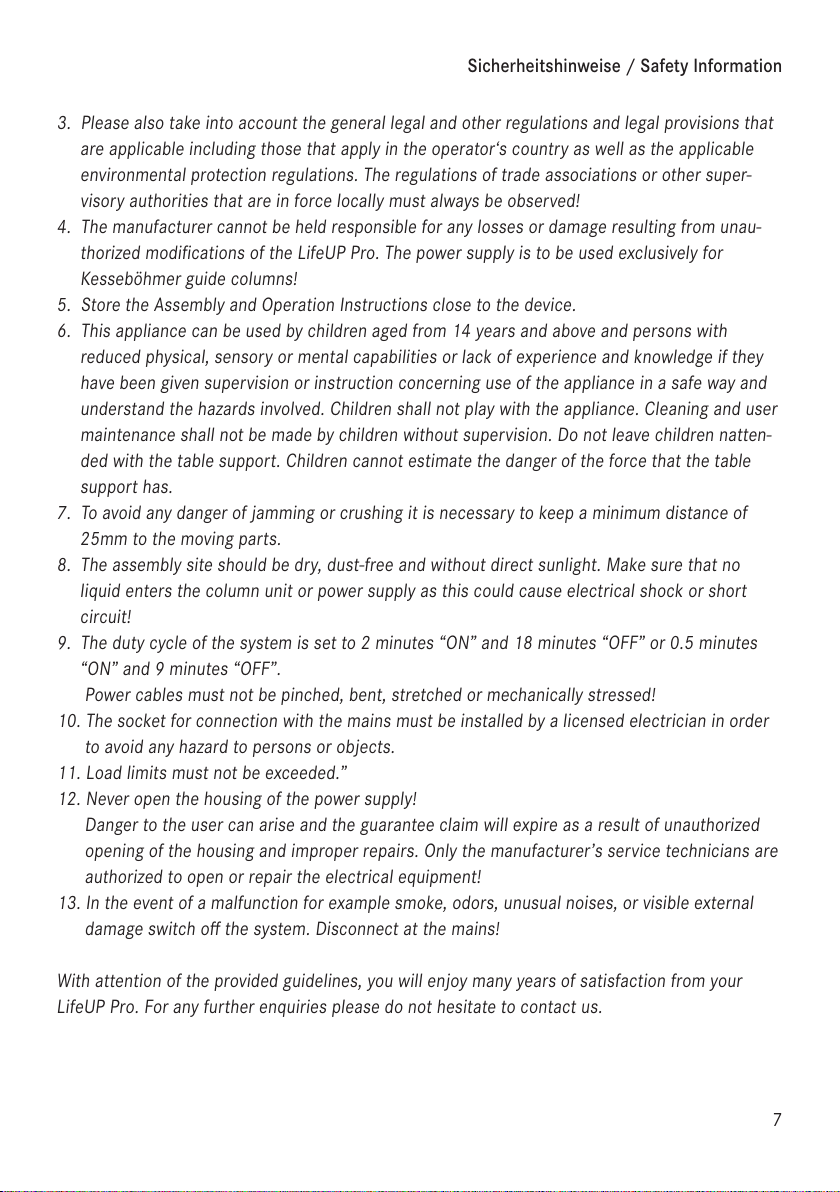

Sicherheitshinweise / Safety Information
3. Please also take into account the general legal and other regulations and legal provisions that
are applicable including those that apply in the operator‘s country as well as the applicable
environmental protection regulations. The regulations of trade associations or other super-
visory authorities that are in force locally must always be observed!
4. The manufacturer cannot be held responsible for any losses or damage resulting from unau-
thorized modifications of the LifeUP Pro. The power supply is to be used exclusively for
Kesseböhmer guide columns!
5. Store the Assembly and Operation Instructions close to the device.
6. This appliance can be used by children aged from 14 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if they
have been given supervision or instruction concerning use of the appliance in a safe way and
understand the hazards involved. Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision. Do not leave children natten-
ded with the table support. Children cannot estimate the danger of the force that the table
support has.
7. To avoid any danger of jamming or crushing it is necessary to keep a minimum distance of
25mm to the moving parts.
8. The assembly site should be dry, dust-free and without direct sunlight. Make sure that no
liquid enters the column unit or power supply as this could cause electrical shock or short
circuit!
9. The duty cycle of the system is set to 2 minutes “ON” and 18 minutes “OFF” or 0.5 minutes
“ON” and 9 minutes “OFF”.
Power cables must not be pinched, bent, stretched or mechanically stressed!
10. The socket for connection with the mains must be installed by a licensed electrician in order
to avoid any hazard to persons or objects.
11. Load limits must not be exceeded.”
12. Never open the housing of the power supply!
Danger to the user can arise and the guarantee claim will expire as a result of unauthorized
opening of the housing and improper repairs. Only the manufacturer’s service technicians are
authorized to open or repair the electrical equipment!
13. In the event of a malfunction for example smoke, odors, unusual noises, or visible external
damage switch off the system. Disconnect at the mains!
With attention of the provided guidelines, you will enjoy many years of satisfaction from your
LifeUP Pro. For any further enquiries please do not hesitate to contact us.

8
Lieferumfang / Supplied goods

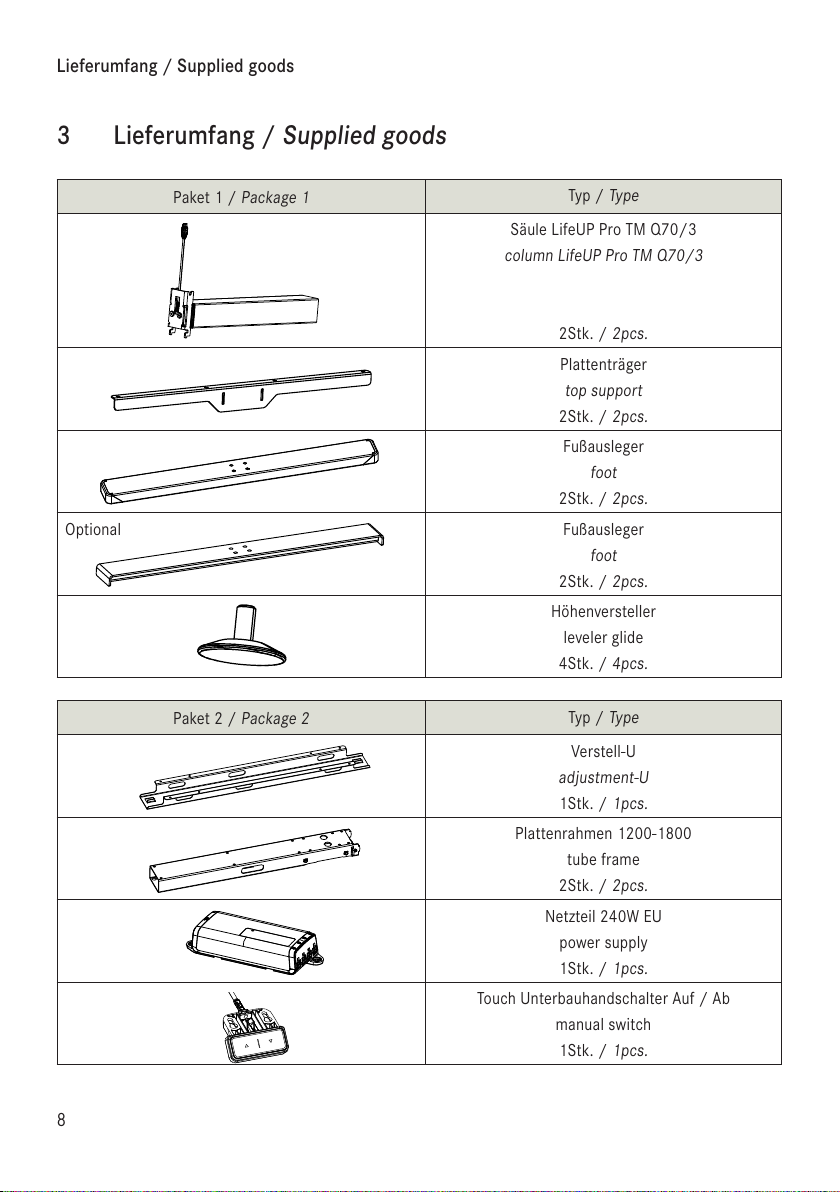

3 Lieferumfang / Supplied goods
Paket 1 / Package 1
Typ / Type
Säule LifeUP Pro TM Q70/3
column LifeUP Pro TM Q70/3
2Stk. / 2pcs.
Plattenträger
top support
2Stk. / 2pcs.
Fußausleger
foot
2Stk. / 2pcs.
Optional Fußausleger
foot
2Stk. / 2pcs.
Höhenversteller
leveler glide
4Stk. /
4pcs.
Paket 2 / Package 2
Typ / Type
Verstell-U
adjustment-U
1Stk. / 1pcs.
Plattenrahmen 1200-1800
tube frame
2Stk. /
2pcs.
Netzteil 240W EU
power supply
1Stk. /
1pcs.
Touch Unterbauhandschalter Auf / Ab
manual switch
1Stk. /
1pcs.

9

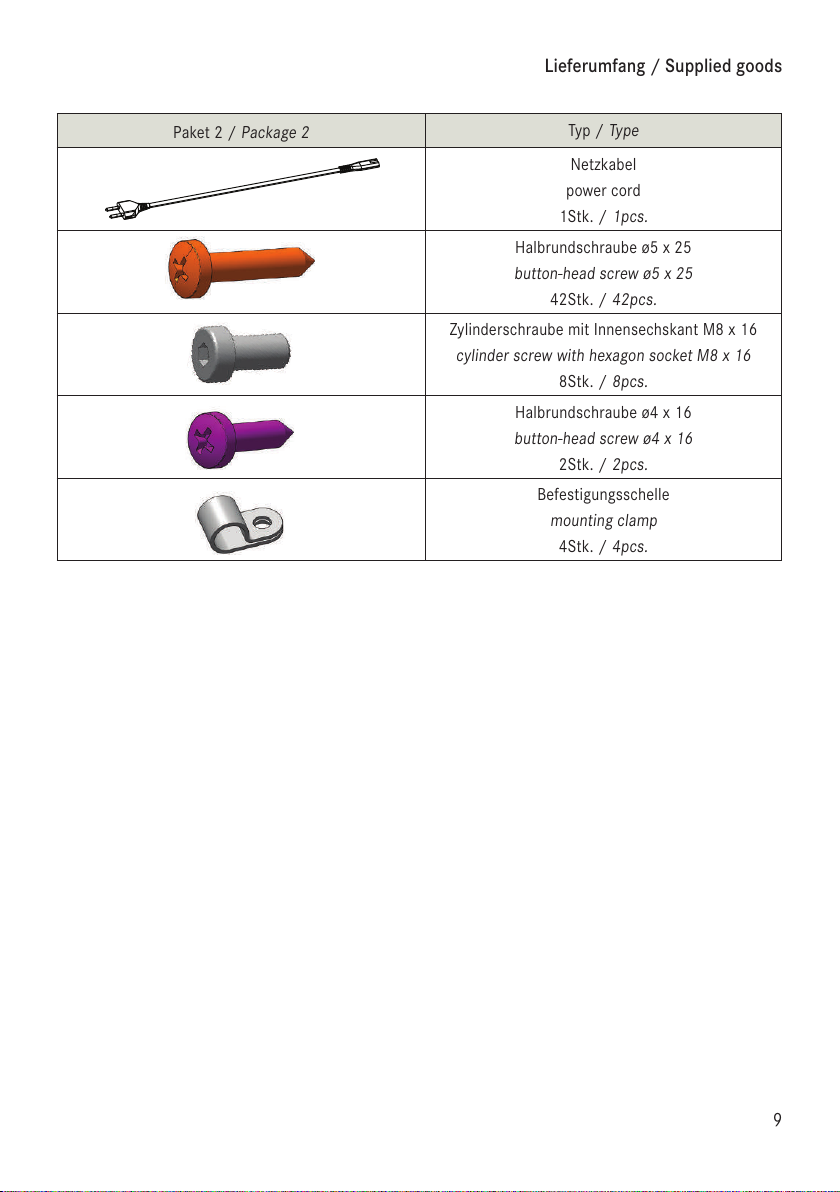

Lieferumfang / Supplied goods
Paket 2 / Package 2
Typ / Type
Netzkabel
power cord
1Stk. /
1pcs.
Halbrundschraube ø5 x 25
button-head screw ø5 x 25
42Stk. / 42pcs.
Zylinderschraube mit Innensechskant M8 x 16
cylinder screw with hexagon socket M8 x 16
8Stk. / 8pcs.
Halbrundschraube ø4 x 16
button-head screw ø4 x 16
2Stk. / 2pcs.
Befestigungsschelle
mounting clamp
4Stk. / 4pcs.

10
Montage / Assembly

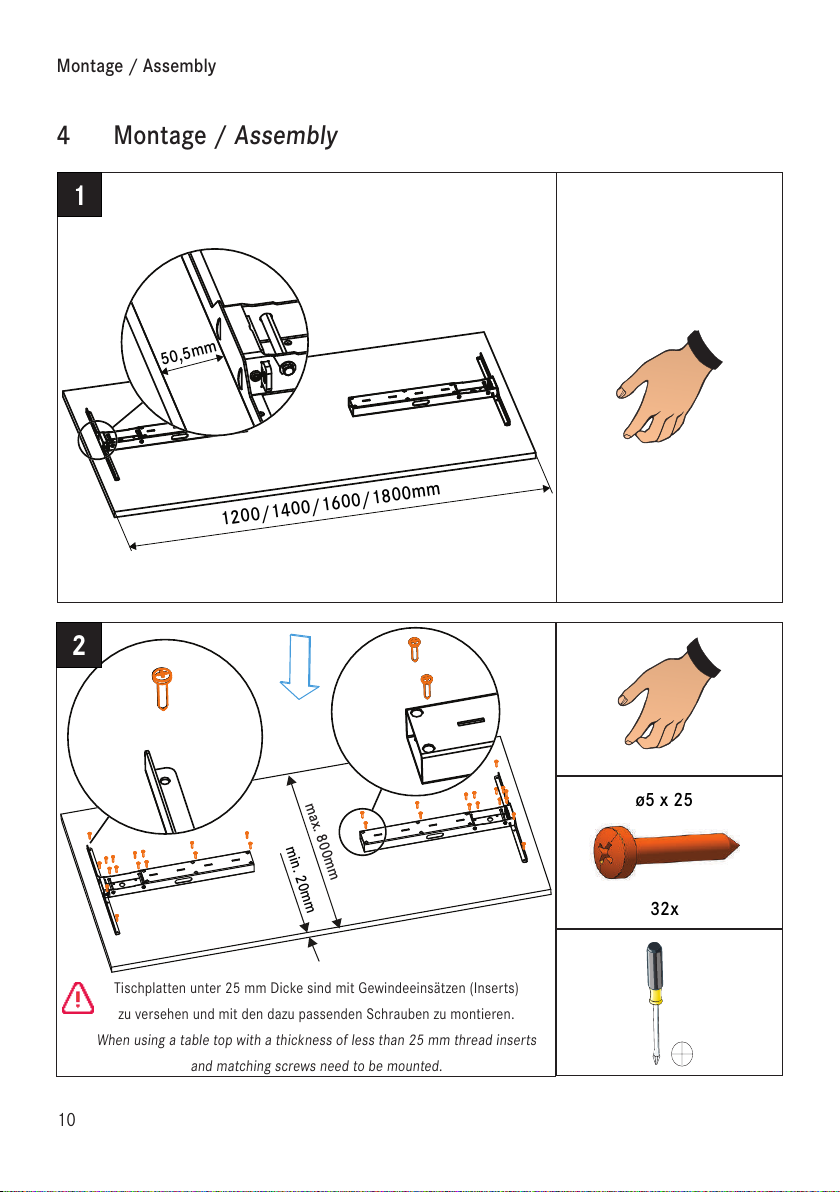

4 Montage / Assembly
2
Tischplatten unter 25 mm Dicke sind mit Gewindeeinsätzen (Inserts)
zu versehen und mit den dazu passenden Schrauben zu montieren.
When using a table top with a thickness of less than 25 mm thread inserts
and matching screws need to be mounted.
min. 20mm
max. 800mm
ø5 x 25
32x
1200/1400/1600/1800mm
1
50,5mm

11

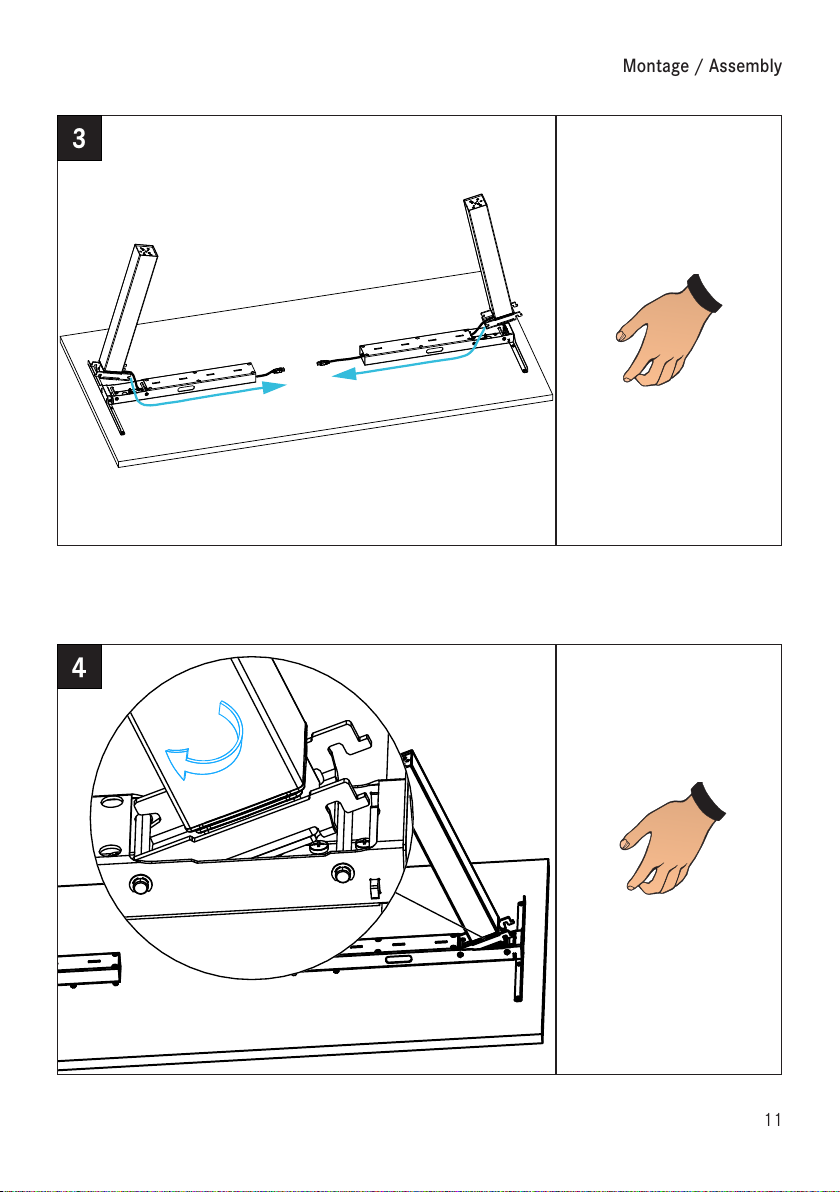

Montage / Assembly
4
3

12

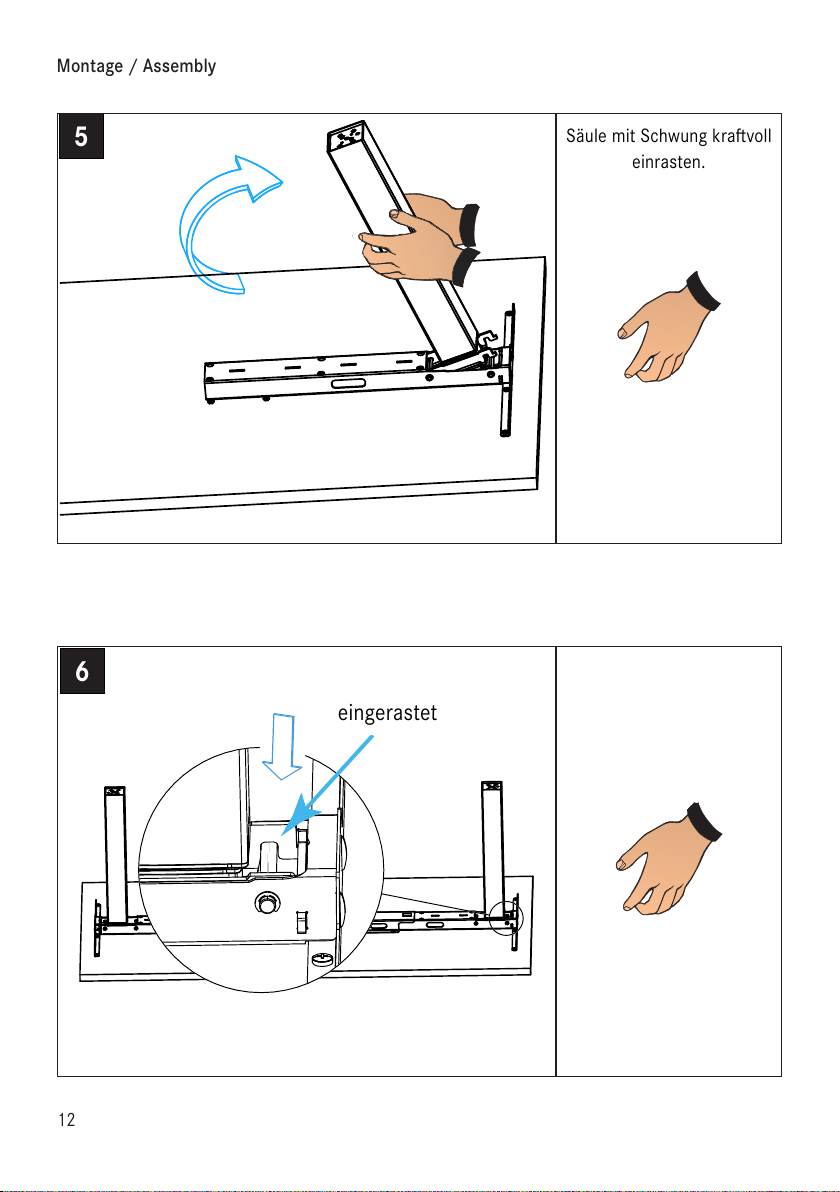

Montage / Assembly
6
5Säule mit Schwung kravoll
einrasten.
eingerastet

13
Montage / Assembly

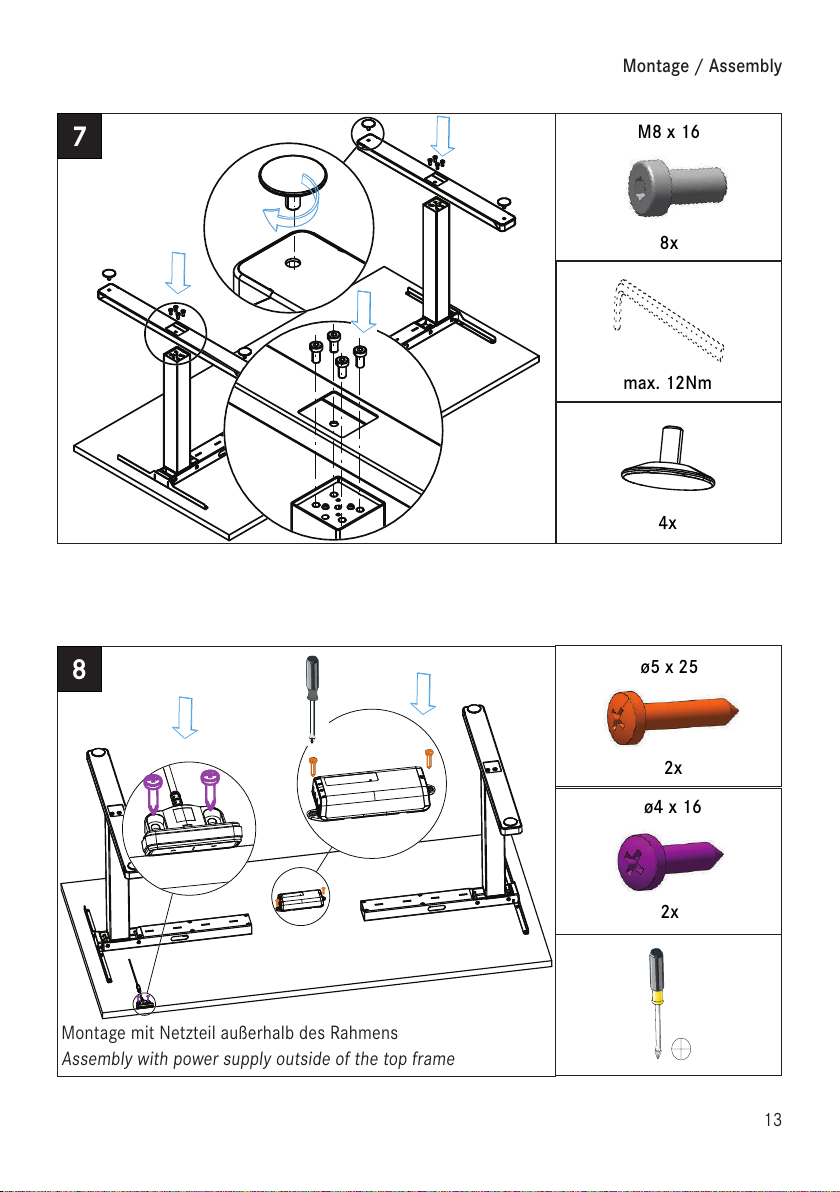

Montage mit Netzteil außerhalb des Rahmens
Assembly with power supply outside of the top frame
7M8 x 16
8x
max. 12Nm
4x
8ø5 x 25
2x
2x
ø4 x 16

14
Montage / Assembly

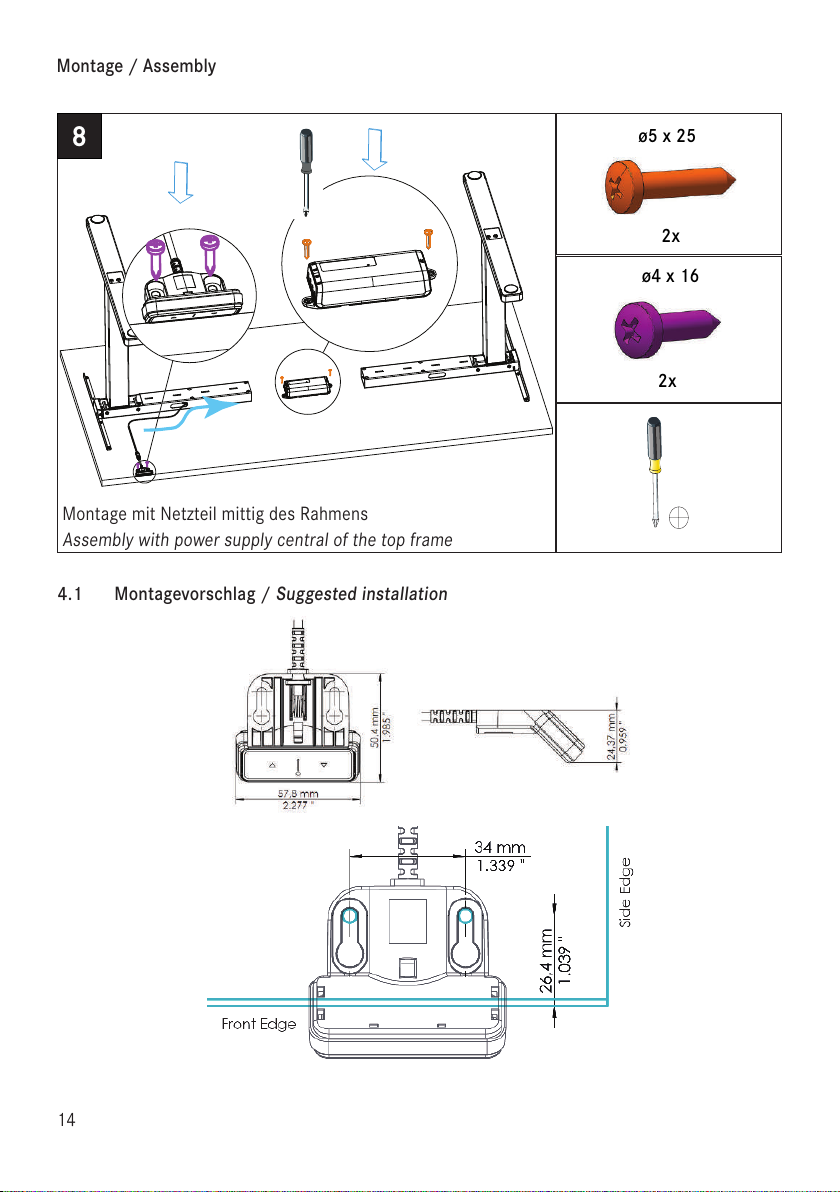

Montage mit Netzteil mittig des Rahmens
Assembly with power supply central of the top frame
4.1 Montagevorschlag / Suggested installation
8ø5 x 25
2x
2x
ø4 x 16

15
Montage / Assembly
9
10 ø5 x 25
8x

16

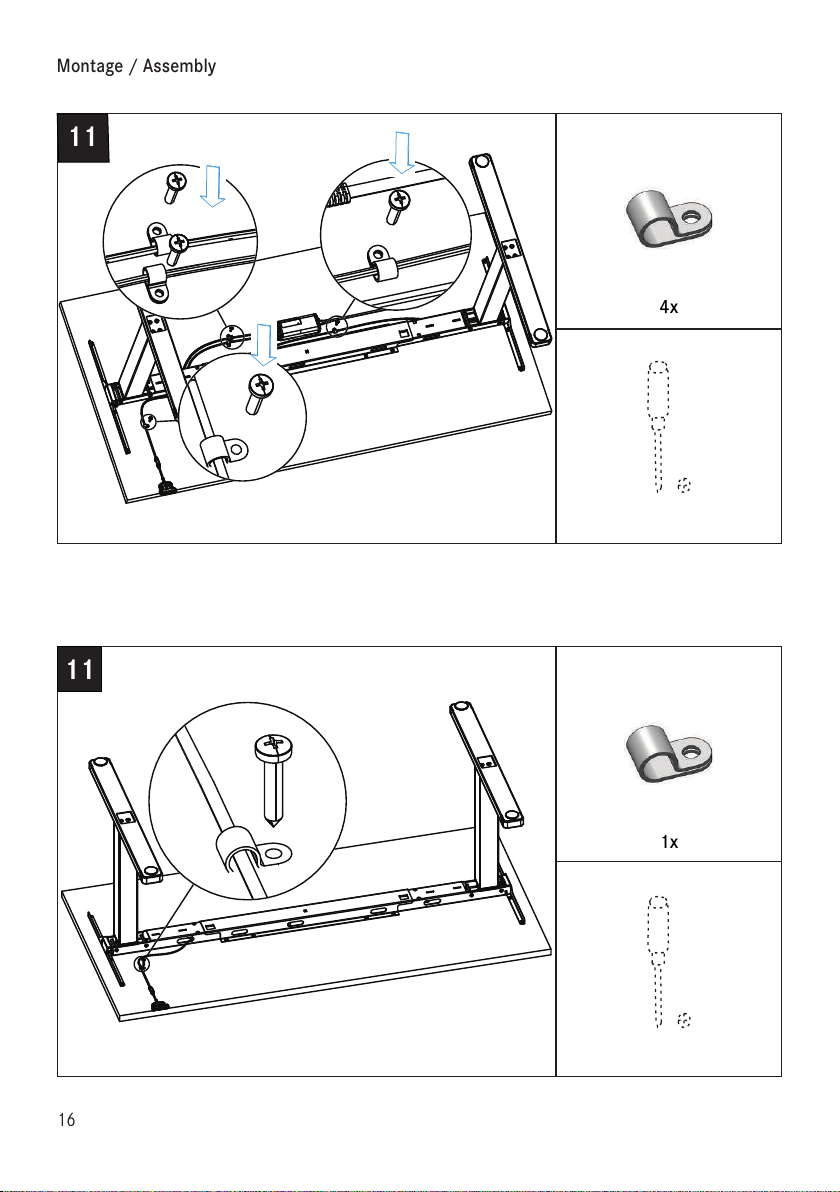

Montage / Assembly
4x
11
11
1x

17
Betrieb / Operation
Gefahr leichter oder mäßig schwerer Verletzungen durch Quetschungen
Die Kollisionserkennung (ISP) ist während des Start- und Resetvorgangs
inaktiv. Dies kann zu leichten oder mäßig schweren Verletzungen durch
Quetschungen führen.
fStellen Sie sicher, dass sich keine Personen oder Gegenstände im
Bewegungsbereich der Tischplatte befinden.
WARNUNG
fWenn Ihr LifeUP Pro-System mit zusätzlichen Haltepunkten (z. B. Sicher-
heitsbereich oder Container-/Shelf-Stop-Positionen) konfiguriert wurde,
wiederholen Sie Schritt 3, bis sich der Tisch wieder nach oben bewegt
hat.
Hinweis
fBei der Erstinbetriebnahme muss nach Einstecken des Netzkabels
zunächst 10 Sek. gewartet werden um Reset durchzuführen. Die LED
leutet schnell grün auf als Hinweis dafür, dass ein Reset erfolgen kann.
Hinweis

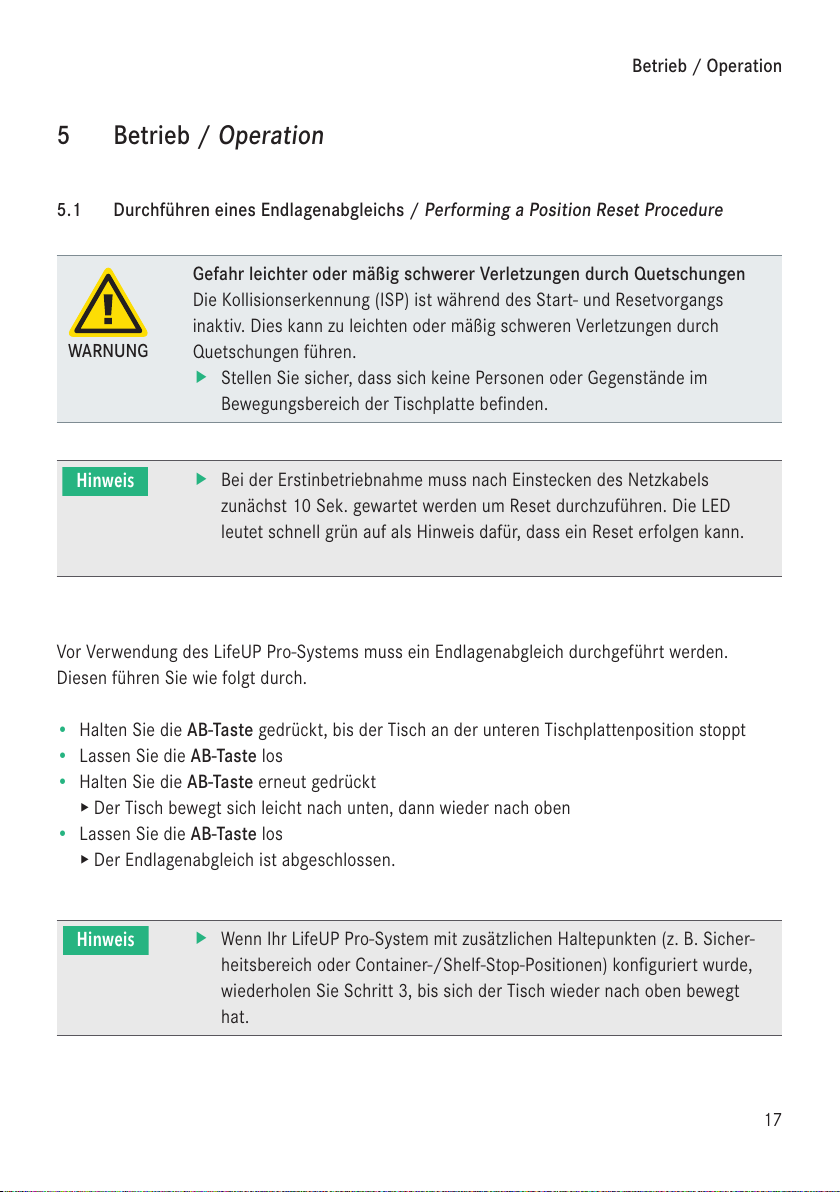

5 Betrieb / Operation
5.1 Durchführen eines Endlagenabgleichs / Performing a Position Reset Procedure
Vor Verwendung des LifeUP Pro-Systems muss ein Endlagenabgleich durchgeführt werden.
Diesen führen Sie wie folgt durch.
•Halten Sie die AB-Taste gedrückt, bis der Tisch an der unteren Tischplattenposition stoppt
•Lassen Sie die AB-Taste los
•Halten Sie die AB-Taste erneut gedrückt
▸ Der Tisch bewegt sich leicht nach unten, dann wieder nach oben
•Lassen Sie die AB-Taste los
▸ Der Endlagenabgleich ist abgeschlossen.

18
Betrieb / Operation
Risk of minor or moderate injury through crushing
Collision Detection (ISP) is inactive during start-up and reset processes. This
may lead to minor or moderate injury through crushing.
f Ensure that no persons or objects are in the table‘s range of motion
WARNUNG
f If your LifeUP Pro system has been parameterized with additional
stopping points (e.g. a Safety Area or Container Stop Position), repeat
Step 3 until the table has moved upwards again.
Notice
f When in use for the first time, wait 10 seconds aer plugging in the Power
cord to reset the table. The green LED lights up quickly to show the table
can be resetted.
Notice
5.1 Performing a Position Reset Procedure
Before using the LifeUP Pro System a Postion Reset Procedure must be carried out.
You do this as follows:
• Press and hold the DOWN Key until the table stops at the lower position limit
• Release the DOWN Key
• Press and hold the DOWN Key again
▸ The table will move down slightly, then up again
• Release the DOWN Key
▸ The Position Reset Procedure is complete

19
Betrieb / Operation
2
1
Der Handschalter sollte nicht unterhalb oder in direkter Nähe von Metallteilen
montiert werden.
Hinweis
Die Tischplatte bewegt sich solange nach oben bzw. unten, bis Sie die Taste
loslassen oder bis die maximale bzw. minimale Tischplattenhöhe erreicht ist.
Hinweis
Der Handschalter wurde nach EG-Standardnorm EN 61000-6-2:2005 auf
Störfestigkeit gegen hochfrequente elektromagnetische Felder geprü. Um
einen störungsfreien Betrieb zu gewährleisten müssen alle im Umgebungs-
bereich befindlichen Elektrogeräte die Grenzwerte der Prüfnormen EN55014
einhalten.
Hinweis
5.2 Grundfunktionen / Basic functions
1Taste AUF / UP button
2Taste AB / DOWN button
Tischplatte nach oben
1. Drücken Sie die Taste AUF des Handschalters.
2. Halten Sie die Taste solange gedrückt bis die gewünschte Tischplattenhöhe erreicht ist.
Tischplatte nach unten
1. Drücken Sie die Taste AB des Handschalters.
2. Halten Sie die Taste solange gedrückt bis die gewünschte Tischplattenhöhe erreicht ist.

20
Betrieb / Operation
The table top moves up or down until you release the button or until the
maximum or minimum height of the table top is reached.
Notice
The hand switch was tested for interference immunity against high frequent
electromagnetic fields according to EC default standard EN 61000-6-2:2005
To ensure an interference-free operation all electrical appliances in the
surrounding area must comply with the test standard EN55014.
Notice
The hand switch shouldn’t be assembled underneath or in direct proximity to
metal parts.
Notice
5.2 Basic functions
Table top up
1. Press the UP button on the hand switch.
2. Keep the button pressed until the desired table top height is reached.
Table top down
1. Press the DOWN button on the hand switch.
2. Keep the button pressed until the desired table top height is reached
.
5.3 Erweiterte Funktion /
Extended functions
Container-Stop aktivieren Tisch in die gewünschte Position fahren.
und deaktivieren Anschließend die AUF / AB Taste zusammen für ca. 10 sec
(nur in unterer Hubhäle drücken
möglich) Container-Stop ist aktiv.
Shelf-Stop aktivieren und Tisch in die gewünschte Position fahren.
deaktivieren Anschließend die AUF/AB Taste zusammen für ca. 10 sec
(nur in oberen Hubhäle drücken.
möglich) Shelf-Stop ist aktiv.
5.3 Extended functions
Container-Stop on Move the table to the desired position.
and of Then press UP/DOWN button simultaneously for 10 sec.
(only possible in
Container-Stop is now active.
lower half of stroke)
