Kesseböhmer TM Q71/500 User manual

KESSEBÖHMER
13.11.2018
Montageanleitung
Liftgestell TM Q71/500
Assembly Instructions
Lift Base TM Q71/500
873800290 0000
12 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Technische Änderungen vorbehalten; Subject to change without notice
TM RQ70 MOTOR
TM Q71/500 Liftgestell
TM Q71/500 Lift base
Achtung!
Wir weisen ausdrücklich darauf hin, dass diese Aufbau- und Bedienungsanleitung vor Montagebeginn vollständig gelesen werden muss,
da sie sich andernfalls selbstverantwortlich einem erheblichen Sicherheitsrisiko aussetzen. Dies besteht nicht, wenn Sie sich genau an
die Vorgaben dieser Anleitung halten.
Caution!
We alert explicitly that you have to read this assembly guide and instruction manual completely before you start mounting the table. If you
do not, you will expose yourself on your own responsibility to risks. This does not exist if you adhere to the requirements in this manual.

SICHERHEITSHINWEISE
SAFTEY INFORMATON
KESSEBÖHMER 873800290 0000 1 3 425 6 7 8 9 10 11 12 13 14 15 16
Sehr verehrter Kunde,
mit der Wahl des TM Q71 Liftgestell haben Sie sich für ein leistungsstarkes 2-Säulen-Liftgestell entschieden. Ihr TM Q71 Liftgestell
ist bei uns mit größter Sorgfalt und Präzision hergestellt worden und hat zahlreiche Qualitäts- und Sicherheitskontrollen durchlaufen,
um einen störungsfreien und sicheren Betrieb zu gewährleisten. Sie selbst können wesentlich dazu beitragen, dass Sie mit Ihrem
TM Q71 Liftgestell lange Zeit zufrieden sind.
Wichtige Sicherheitshinweise:
1. Der Aufbau und die Bedienung des TM Q71 Liftgestell muss gemäß der Montage- und Bedienungsanleitung erfolgen, sonst besteht
akute Verletzungsgefahr.
2. Das 2-Säulen-Liftgestell ist ausschließlich für den Verwendungszweck als ergonomische Verstellmöglichkeit bei Schreibtischen,
entsprechend den angegebenen Gewichten und Maßen in dieser Montageanleitung geeignet. Jede darüber hinausgehende
Verwendung gilt als nicht bestimmungsgemäß; für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko hierfür trägt
allein der Nutzer.
3. Berücksichtigen Sie auch die allgemein gültigen, gesetzlichen und sonstigen Regelungen und Rechtsvorschriften - auch des
Betreiberlandes - sowie die gültigen Umweltschutzbestimmungen! Die örtlich gültigen Bestimmungen der Berufsgenossenschaften
oder sonstigen Aufsichtsbehörden sind stets zu beachten!
4. Eigenmächtige Veränderungen am TM Q71 Liftgestell schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
5. Bewahren Sie die Montage- und Bedienungsanleitung in der Nähe des Gerätes auf.
6. Lassen Sie Kinder mit diesem Tischgestell unbeaufsichtigt. Kinder können die Gefahr nicht einschätzen, die von der Kraftwirkungnie
des Tischgestells ausgeht.
!
Bitte beachten Sie die Montage- und Bedienungshinweise in
dieser Anleitung. Andernfalls besteht ein ernsthaftes Verletzungsrisiko!
!
Achtung!
Das Gestell birgt bei Aufbau, ein hohes Sicherheitsrisiko durch dieunsachgemäßem Aufstellung und Benutzung
eingefahrenen Gasfedersäulen. Deshalb ist es zwingend notwendig, sich an alleunter Druck stehenden
Sicherheitsinformationen dieser Aufbau- und Bedienungsanleitung zu halten, um Ihre Sicherheit und die anderer
Personen zu gewährleisten.
Bei der Aufstellung des Tisches muss der notwendige Platzbedarf und die erforderlichen Sicherheitsabstände zu
angrenzenden Bauteilen/Einrichtungsgegenstände beachtet werden. Hierzu sind unter anderem die Bestimmungen der
Arbeitstättenrichtline; DGUV Information 215-410 zu berücksichtigen.
Insbesondere während des Aufbaus und der Aufstellung des Tisches, dürfen keine Kinderdurch fachkundiges Personal,
oder Personen, die die Gefährdung nicht einschätzen oder verstehen können, in den Montagebereich gelangen.
Dieses Gerät ist nicht dafür bestimmt, durch Person (einschließlich Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden.
Der Gasfedertisch ist für die bestimmungsgemäße Verwendung im gewerblichen Büro- und Verwaltungsbereich
vorgesehen.
Beim Gasfedertisch muss sichergestellt sein, dass die Belastung auf dem Tisch mit der Federkraft übereinstimmt.
Es ist sicherzustellen, dass diese Unterlage auch nach dem Aufbau des Tisches so im Zugriffsbereich aufbewahrt wird,
dass diese auch jederzeit von anderen Nutzern gesehen und gelesen werden kann. Weisen Sie gegebenenfalls -
verantwortungsbewusst - darauf hin.
Das Gestell ist ausdrücklich für einen einmaligen Aufbau vorgesehen, eine Rückführung in den Auslieferzustand
ist nicht konzipiert.
!Tragkraft des kompletten Gasfedertisch beträgt 100 kg inkl. Tischplatte und Plattenrahmen. Der Umbau des Systems,
egal in welcher Art und Weise geartet, ist nicht gestattet.
!

SICHERHEITSHINWEISE
SAFTEY INFORMATON
KESSEBÖHMER 873800290 0000 1 2 435 6 7 8 9 10 11 12 13 14 15 16
!
Dear Customer,
In choosing of the TM Lift you have acquired a high-performance 2 column lift base. We have manufactured yourQ71 Base
Q71 BaseTM Lift with the utmost care and precision and it has passed numerous quality and safety checks to ensure trouble-free
Q71 Lift Baseand safe operation. You can be assured of lasting satisfaction with your TM model.
Important Safety Information:
1. Assembly and operation of the TM Lift must be done in accordance with these assembly and operating instructions -Q71 Base
otherwise there is an extreme risk of injury.
2. The TM Lift is solely intended to serve as an ergonomic adjustment device for desks in accordance with the weights andQ71 Base
measurements given in these assembly instructions. Any usage other than mentioned above is inappropriate; the manufacturer
disclaims liability for any resulting damages. In such cases all risk is borne by the user.
3. Please also take into account the general, legal and other regulations and legal provisions that are applicable - including those that
apply in the operator`s country - as well as the applicable environmental protection regulations. The regulations of trade associations
or other supervisory authorities that are in force locally must always be observed!
4. The manufacturer cannot be held responsible for any losses or damage resulting from unauthori ed modifications to thez
Q71 BaseTM Lift
5. Keep the assembly and operating instructions near the device.
6. Never leave children unattended with this base. Children can not properly evaluate the hazard presented by the force action of this base.
!
Please pay attention to the assembly and operating instruction
attached to the general guidance. Otherwise there is a serious risk of injury!
Caution!
There is considerable risk involved in improperly constructing, setting up and using the retracting compression spring
columns that are under compression. Therefore it is compulsory to adhere to all safety requirements in this assembly
guide and instruction manual. You are thereby providing for your safety as well a the safe y o others.s t f
When setting up the table the necessary room and safety distances to adjacent parts/furnishing objects must be
observed. For this inter alia the regulations of trade associations or other supervisory authorities that are in force locally
have to be considered.
Children or other persons unable to understand or appreciate the dangers involved are not allowed in the assembly area
during construction and set up of the table, which should be conducted by qualified personnel.
This equipment is no intended for use by persons, including children, with limited physical or mental capabilities ort
insufficient experience and/or insufficient knowledge.
The compression spring table is intended for proper use in commercial office and administrative areas.
It must be ensured that the loading on the compression spring table matches the spring force.
After setting up the table, ensur that this assembly guide is always visible and accessible to other users. If necessary,e
inform others of their responsibility.
The base is explicitly designed for one time assembly and not for later disassembly.
!
!
Lifting capacity: maximum weight 100kg incl. construction above the columns (variable top frame , table top etc.). Alteration
of the system in any form is not permitted.

REINIGUNGSEMPFEHLUNG
CLEANING RECOMMENDATION
KESSEBÖHMER 873800290 0000 1 2 3 45 6 7 8 9 10 11 12 13 14 15 16
Reinigungsempfehlungen für pulverbeschichtete Oberflächen
Für die optimale Pflege und Reinigung von pulverbeschichteten Oberflächen sind folgende Empfehlungen zu beachten:
- Nur weiche Tücher oder Industriewatte benutzen. Starkes Reiben ist zu vermeiden.
- Oberflächen- und Reinigungsmitteltemperatur <25°C (Keine Dampfstrahlgeräte verwenden).
- Bei Verschmutzung nur Tücher verwenden, die mit reinem Wasser (kalt oder warm) leicht befeuchtet wurden. Unter Umständen
kann dem Wasser eine geringe Menge von Spülmittel beigefügt werden.
- Lange Einwirkzeiten des Reinigungsmittels sind zu unterlassen. Wenn nötig, den Reinigungsvorgang nach 24 Stunden wiederholen.
Unmittelbar nach der Säuberung mit reinem, kalten Wasser abwischen. (Nur leicht feuchtes, keinesfalls nasses Tuch verwenden!).
- Keine kratzenden oder scheuernden Mittel verwenden.
- Keine säurehaltigen oder stark basischen Reinigungsmittel verwenden.
- Keine organischen Lösungsmittel, die Ester, Ketone, Alkohole, Aromaten, Glykoläther, halogenierte Kohlenwasserstoffe
oder dergleichen enthalten, verwenden.
Cleaning recommendations for powder-coated surfaces
For optimal care and cleaning of powder-coated surfaces the recommendations should be followed:below
- Use only a soft cloth or industrial cotton wool. Refrain from rubbing hard.
- Surface and cleaning agent temperatures <25°C. (Do not steam clean surface.)
- Clean stain with a li dampened, soft cloth humid soft cloth. Just use clear water (cold or lukewarm). Small amounts of neutrals ghtly
or alkaline detergent additives may be used if necessary.
- Do not apply detergent for extended periods of time. If necessary repeat cleaning process after 24 hours.
Wipe with cold water immediately after cleaning. (Just use al lightly dampened, but not wet, cloth.)
- Do not use scratching or abrasive agents.
- Do not use acidic or strongly alkaline detergents.
- Do not use organic solvents which contain ester, ketone, alcohols, aromatic compounds, glycol ether,
halogenated hydrocarbons or similar substances.
Entsorgungshinweise
Die Angaben können unter folgender Adresse abgerufen werden:
http://www.kesseboehmer-ergonomietechnik.de/Entsorgung.pdf
Disposal instructions
Please find the information here:
http://www.kesseboehmer-ergonomietechnik.de/Entsorgung.pdf
Achtung:
Spezialtrockenführung nicht schmieren oder mit Lösungsmittel reinigen. Niemals silikonhaltigein den Führungssäulen
Mittel verwenden, diese führen zum Quietschen der Führungssäulen.
Attention:
Do not lubricate or use cleaning agents on the dry guides in the guide columns. Never use any silicone products as this
can lead to squeaking of the guide columns.
!

1Zubehör
Accessories
2
SW 5
max. 10 Nm
M8x14
8x
KESSEBÖHMER 873800290 0000

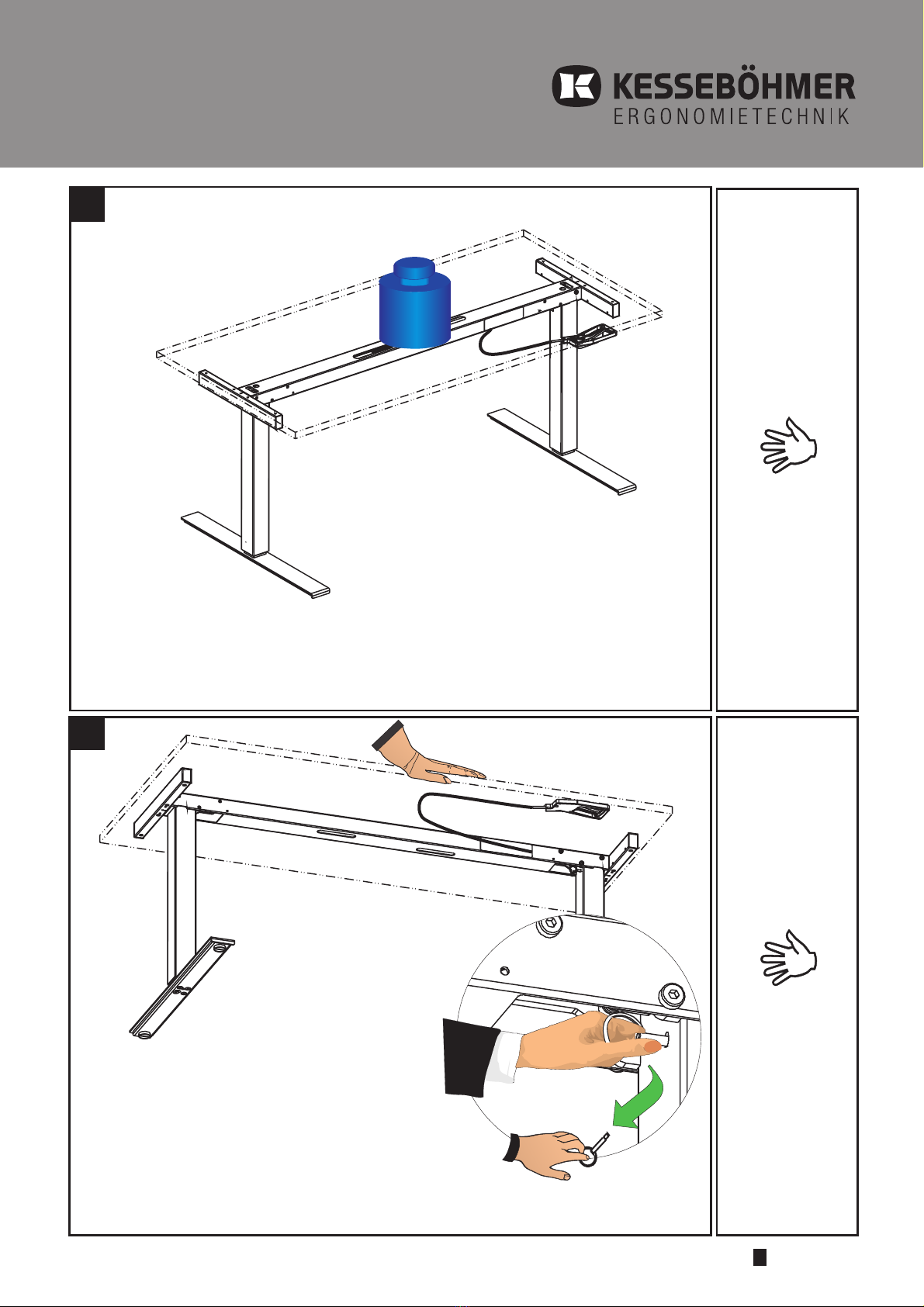

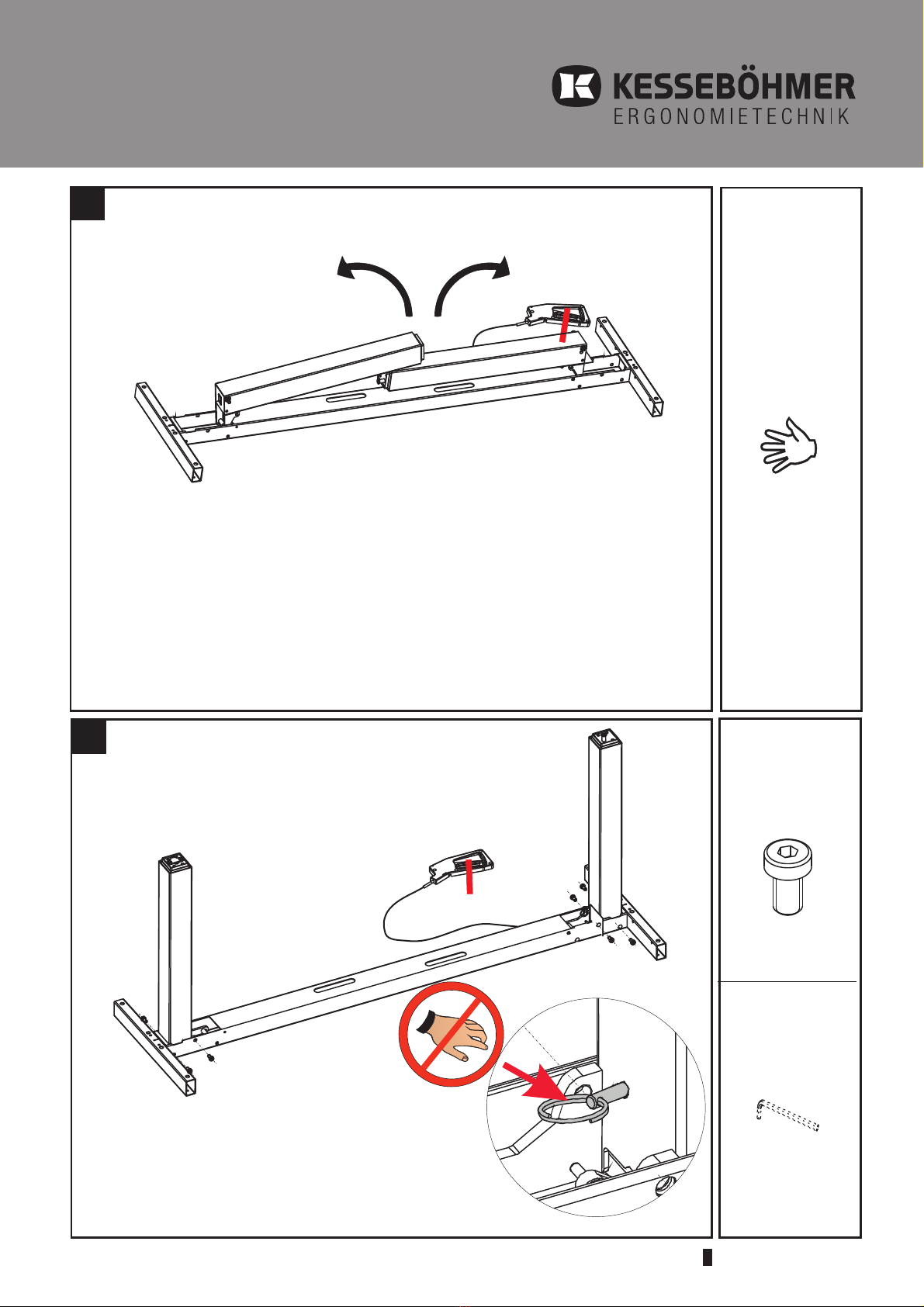

Entfernen Sie den Sicherungsstift
vor der entgültigen Montage!
nicht
the safety pinDo not remove
before the table is completely
assembled!
TM RQ70 MOTOR
TM Q71/500 Liftgestell
TM Q71/500 Lift base

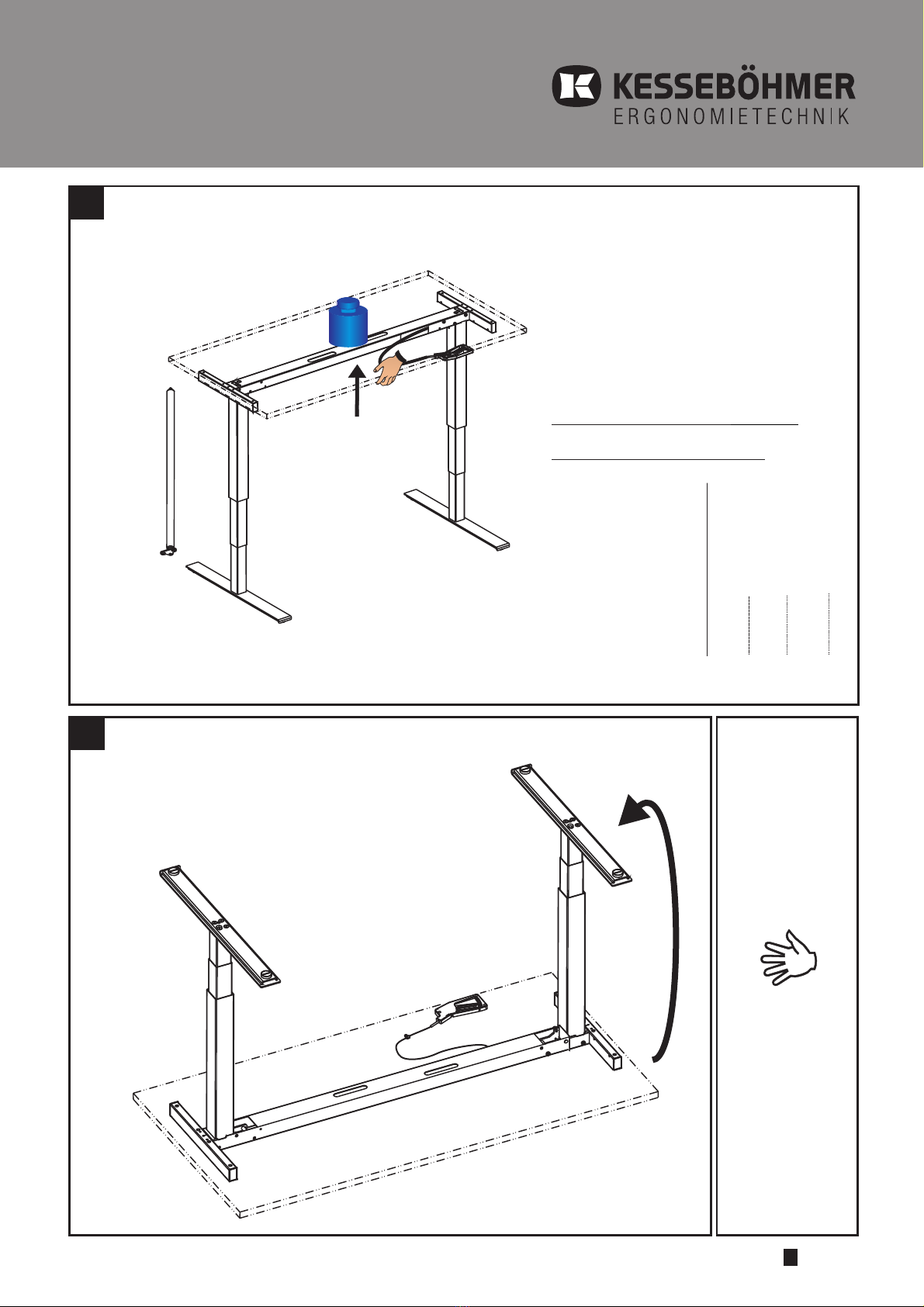

Achtung: Der Auslösehebel darf nur betätigt werden, wenn der Tisch kompeltt aufgebaut ist und
ordnungsgemäß auf dem Boden steht! Andernfalls entsteht durch die nahezu unbelasteten
Gasfedern (Gestellsäulen) ein erhebliches Sicherheitsrisiko beim Ausfahren.
Never activate the manual release befor the table is completely assembled and its placement
Warning:
is just according to normal use. Otherwise there is a enormous safety risk because to the
almost unloaded columns when getting out.
1 2 3 4 56 7 8 9 10 11 12 13 14 15 16

5x20
8x
KESSEBÖHMER 873800290 0000
*
TM RQ70 MOTOR
TM Q71/500 Liftgestell
TM Q71/500 Lift base
1 2 3 4 75 8 9 10 11 12 13 14 15 166
4
Die Schraubenverbindung ist so auszuführen,
dass eine Ausreißkraft von 1000N pro Schraube
gewährleistet ist.
The screw must be connected in such a way that
a pull-out strength of 1000N per screw is ensured.
Nicht im Lieferumfang enthalten.
= Abhängig von Tischplattenstärke.?
Not included in delivery.
= depending on the table top thickness.?
*
*
Zubehör
Accessories
3
Gestell auf der Platte ausmitteln.
Center base on table top.
160
30
1670/ 1470/ 1270
440440
80
400
=
=
=
=
=
=

5
KESSEBÖHMER 873800290 0000

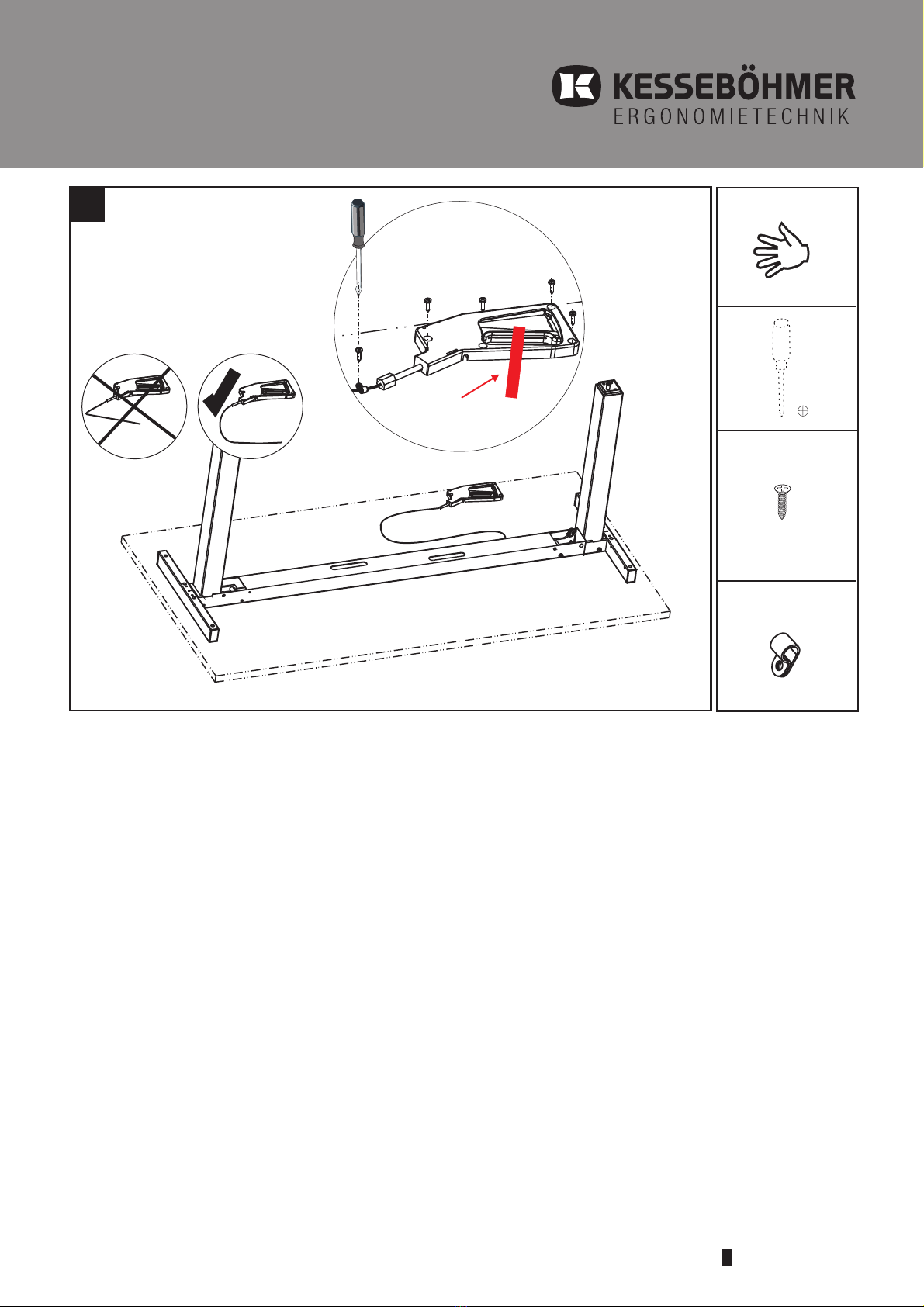

Bowdenzug unter der Tischplatte in
größtmöglichem Radius verlegen.
Install the bowden cable under the tabletop
with the largest radius as possible.
4x16
5x
Zubehör
Accessories
TM RQ70 MOTOR
TM Q71/500 Liftgestell
TM Q71/500 Lift base
1 2 3 4 85 6 9 10 11 12 13 14 15 167
Etikett entfernen
remove label

TM RQ70 MOTOR
TM Q71/500 Liftgestell
TM Q71/500 Lift base
KESSEBÖHMER 873800290 0000 1 72 3 4 95 6 10 11 12 13 14 15 168
M8x18
7x
SW 5
max. 10 Nm
1x
Nur bei Produktvariante TM Q71 - Cover.
Only for TM Q71 - Cover version.
Lifttisch
Lift Desk
7x
SW 5
max. 10 Nm
Zubehör
Accessories
M8x16
1x
M8x30
7.4
6.2
M8
6.1
Die Gewindemutter ist keine
Transportsicherung
und darf nicht entfernt werden.
Sollten zur Befestigung des
Fußauslegers eigene Schrauben
verwendet werden, darf die
vonmax. Einschraubtiefe 7 mm
in die Gewindemutter nicht
überschritten werden.
This threaded nut is no
transport safety
and must not be removed! Should
you use different screws to fix the
cantilever foot, please note also
that the maximum threas depth
of into the nut must not be7 mm
exceeded.
7.3
Sondermutter M8 entfernen
und bei Befestigung des
Fußauslegers einsetzen.
Remove the special nut M8
and re-use when securing
the cantilever foot.

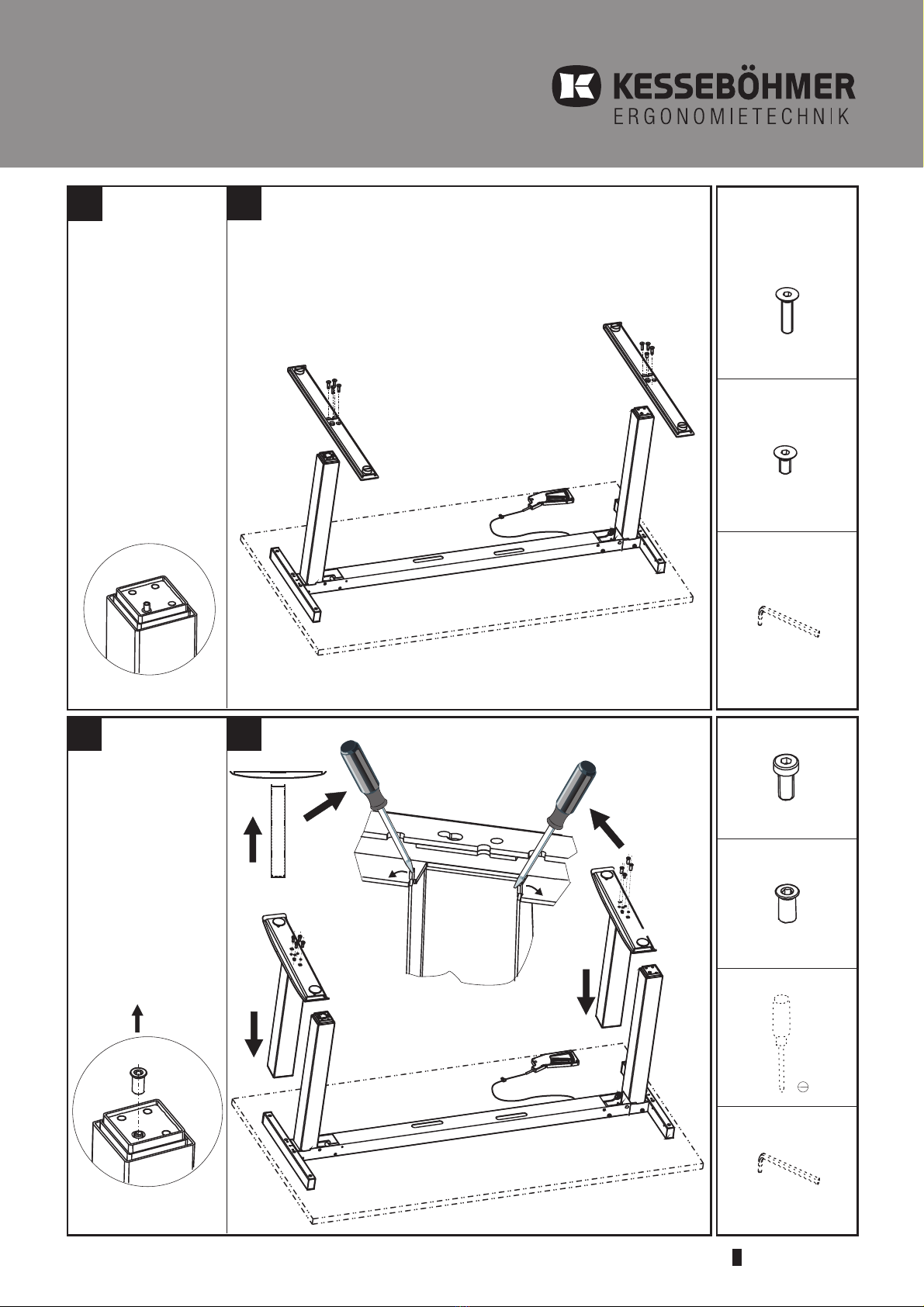

8
9
Zubehör
Accessories
Tisch durch Fußstellschrauben
ausrichten, sodass er stabil steht.
Level table by adjusting set screws.
Zubehör
Accessories
KESSEBÖHMER 873800290 0000
TM RQ70 MOTOR
TM Q71/500 Liftgestell
TM Q71/500 Lift base
1 72 3 4 105 6 8 11 12 13 14 15 169

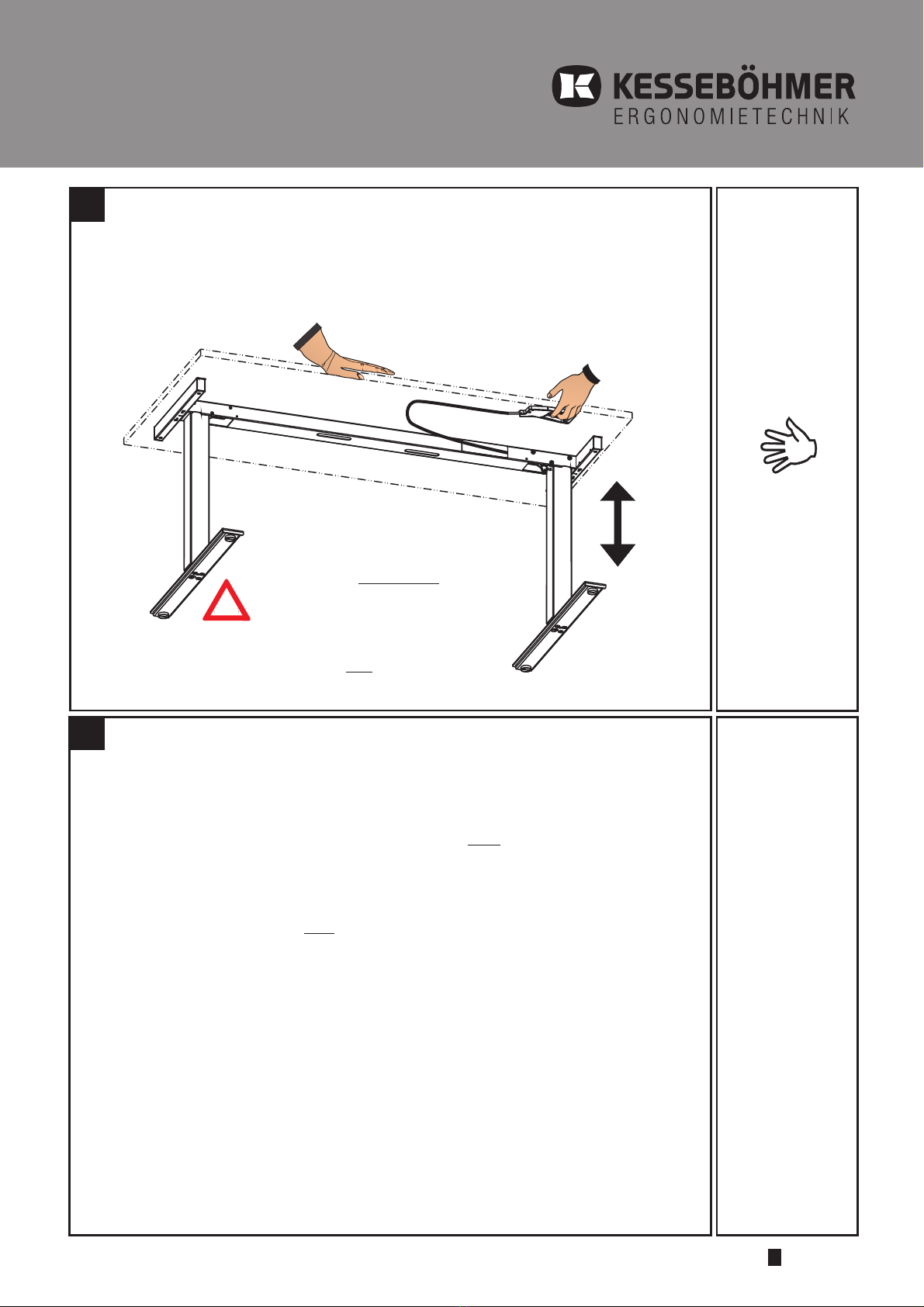

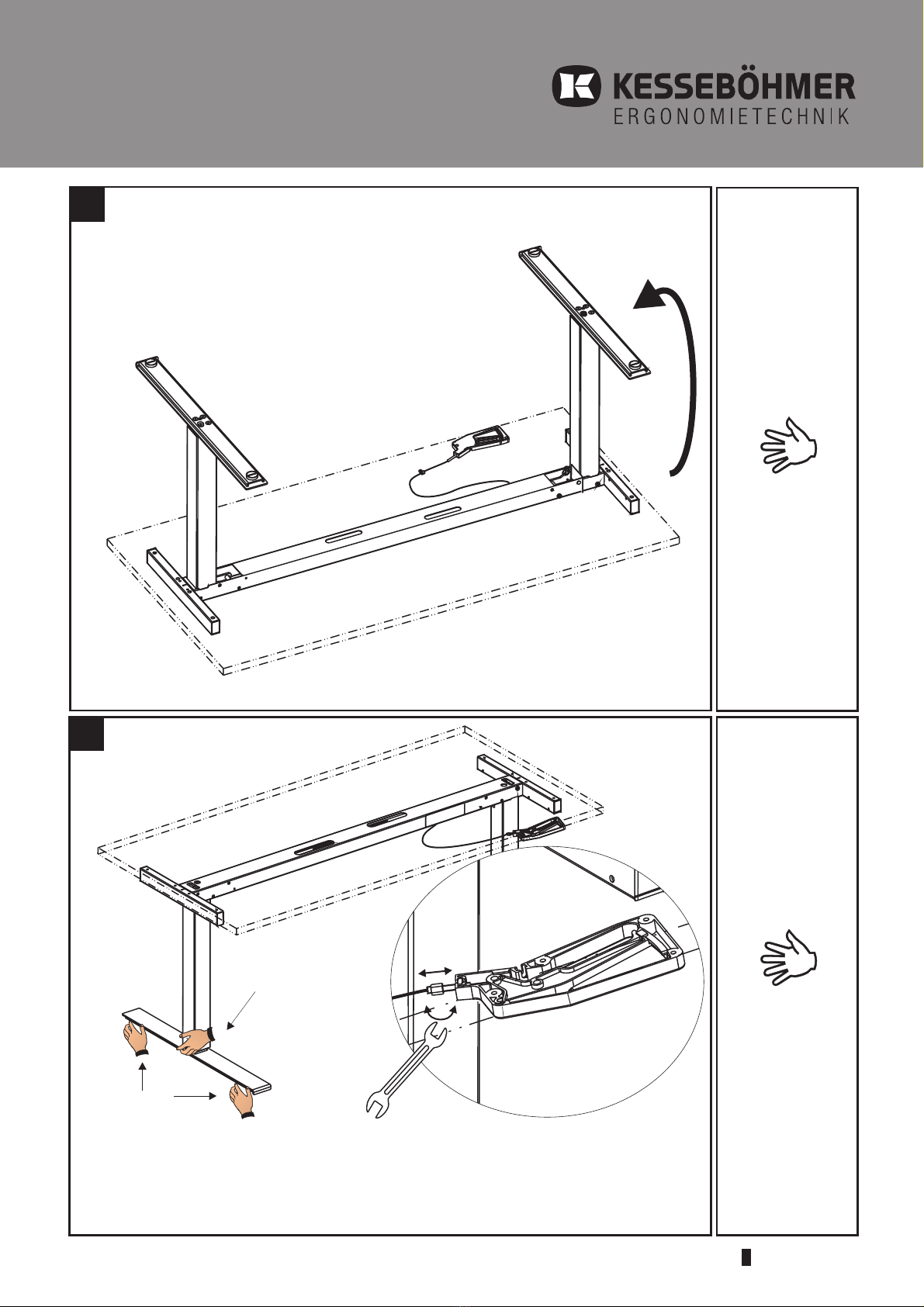

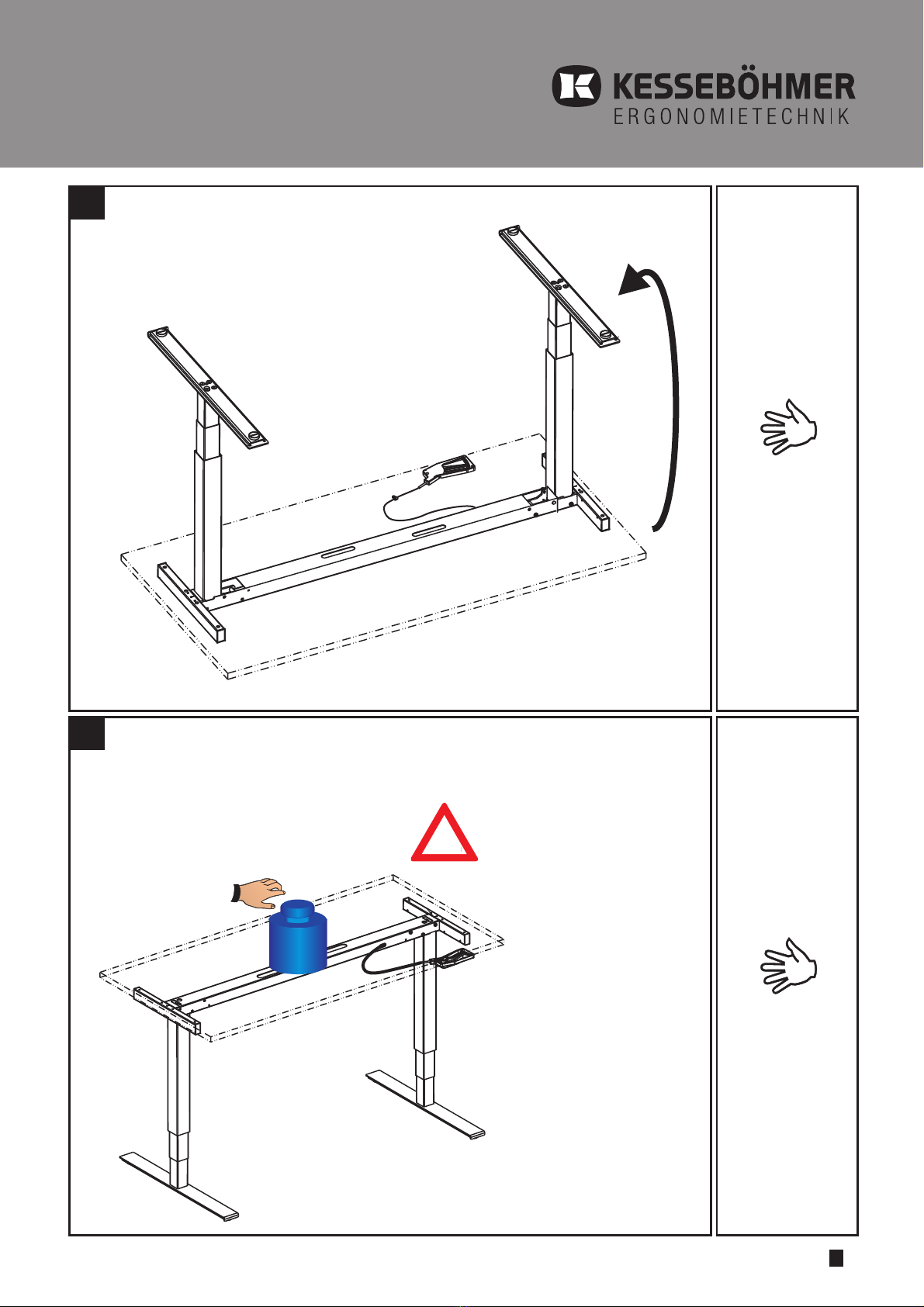

Tisch drehen
Flip table
Tisch leicht anheben
Lift table slightly
Bei Bedarf Bowdenzuglänge nach justieren.
Der Hebel des Handschalters muss im unbetätigten
Zustand etwas Spiel aufweisen.
If needed adjust bowden cable.
The lever of the hand release is to have a little play
in non activate position.d

10
11
Zubehör
Accessories
Der Tisch ist im Anlieferungszustand auf eine max.Nutz-
last von 10 5 kg bezogen auf die Bestellvorgabe±
ausgelegt. Falls eine höhere Belastung vorgesehen ist,
kann diese durch eine stärkere Zusatzfeder kompensiert
werden. Siehe Darstellung 14.
As per shipped condition the table is designed to carry
a load capacity of 10 5 kg according to weight of order.±
If a higher load capacity is desired it may be compensated
by a stro ger overload spring. See Figure 14.n
Hand mit leichtem Druck als zusätzliche Sicherung auf
die Tischplatte legen. Mit der anderen Hand den
Sicherungsstift entfernen und so aufbewahren, dass das
Gestell bei einem späteren Transport wieder völlig gesichert
werden kann. Aufbewahrung des Sicherungsstiftes am
Auslösemechanismus.
Slightly press hand onto the tabletop as an additional safeguard.
Remove safety pin with the other hand and keep it storaged for
security reasons at an later on. Keep security pin always
stroraged at the escapement.
Zubehör
Accessories
KESSEBÖHMER 873800290 0000
TM RQ70 MOTOR
TM Q71/500 Liftgestell
TM Q71/500 Lift base
1 72 3 4 115 6 8 9 12 13 14 15 1610

12 Zubehör
Accessories
Achtung!
Handauslösung , wenn dasnur betätigen
Gestell mit dem vorgegebenen Gewicht
belastet ist.
Attention!
Activate lever if the baseonly
carries the specified weight.
!

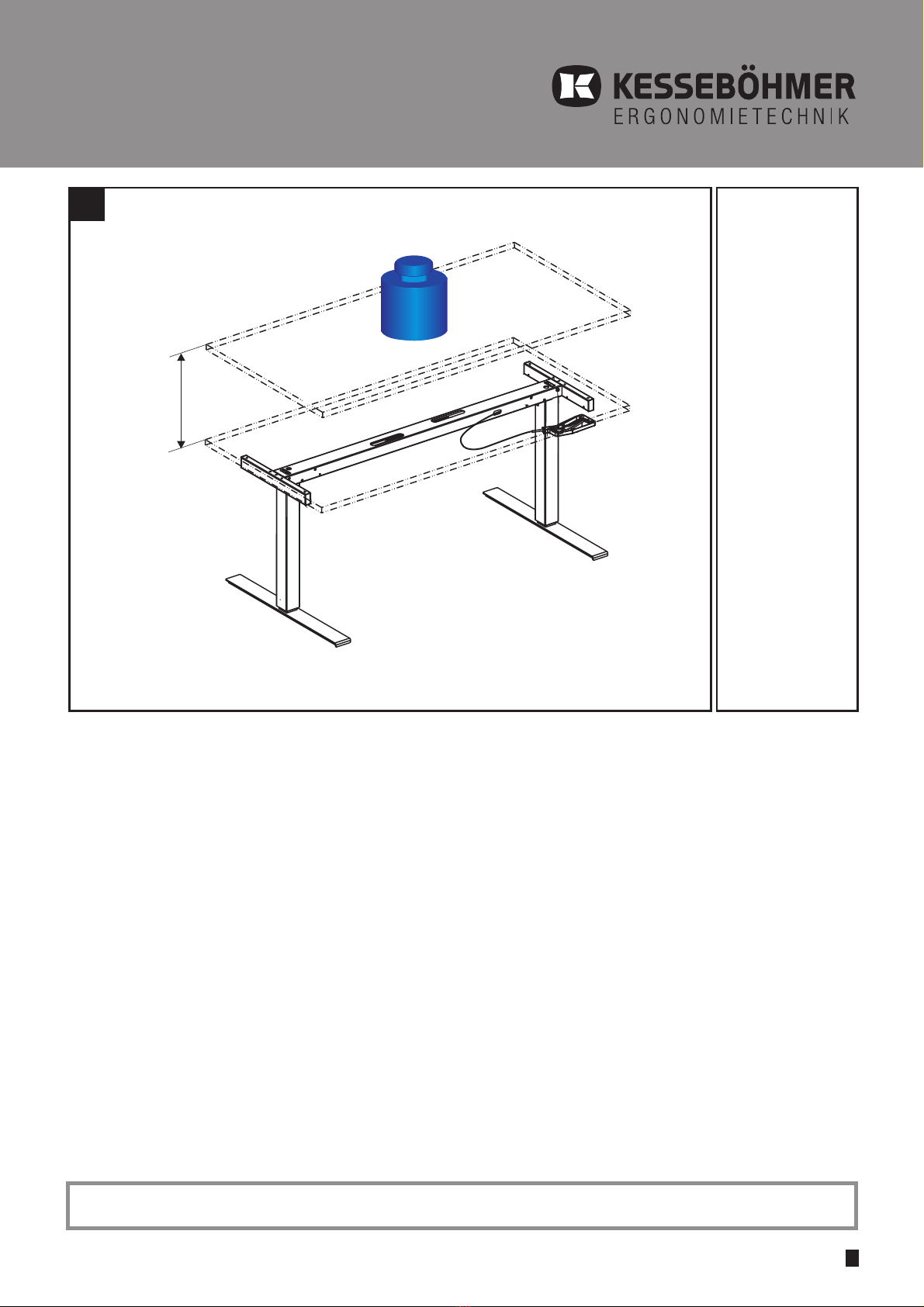

Falls der Tisch mit mehr als 15 kg belastet wird, kann dieser bei Betätigung der Handauslösung nach unten
sacken. Der Komfortbereich geht von 5 kg bis die Optimalbelastung liegt bei 10 kg. Falls diemax.15 kg,
Belastung zu stark ist, Dazu der Tisch in die oberste Positionmuss
können Sie die Zusatzfeder tauschen.
Die Montage ist nur von fachkundigem Personal auszuführen.gefahren werden.
If the table carries more than 15 kg, it may sag down when the handrelease is triggered. The comfort zone
ranges from 5 kg to the optimal load is 10 kg. If the load is too high supplementary spring can bemax. 15 kg,
changed. The assembly has to be carriedFor this purpose the table be moved into top position.must
out by competent personnel only.
Zubehör
Accessories
KESSEBÖHMER 873800290 0000
13
Bitte beachten Sie den bei der igepackten Hinweiszettel.Zusatzfeder be
Please take notice of the information leaflet enclosed with the supplementary spring.
Bitte eine Hand mit leichtem Druck auf
die Tischplatte legen, mit der anderen
Hand die Handauslösung betätigen, bis
die optimale Position eingestellt ist.
Slightly press one hand onto the tabletop
and activate lever with the other
hand until the optimal position has been
found.
TM RQ70 MOTOR
TM Q71/500 Liftgestell
TM Q71/500 Lift base
1 7 102 3 4 125 6 8 9 13 14 15 1611

14
Beim Nachrüsten stärkerer Zusatzfedern
ist auf die min. und max. Nutzlast des
Büroarbeitstisches hinzuweisen.
The user must be informed of minimum and
maximum load capacity of the office worktable
if stronger supplementary springs are retrofitted.
Aufstellung der einzubauenden Zusatzfeder
List of suitable supplementary springs
Komfortbereich Komfortbereich
Comfort zone range Comfort zone range
(Auslieferungszustand) (Nachgerüsteter Zustand)
(Delivery status ) (Retrofit status)
10 5kg 20 kg 30 kg 40 kg± ±5 ±5 ±5
TM Q71/500 1400 200N 300N 400N 500N
TM Q71/500 1600 200N 300N 400N 500N
TM Q71/500 1800 250N 350N 450N 550N
KESSEBÖHMER 873800290 0000
15
Den Tisch im Zustandvöllig ausgefahrenen
von Gegenständen befreien und drehen.
In position remove anytotally extended
objects from table and flip it.
TM RQ70 MOTOR
TM Q71/500 Liftgestell
TM Q71/500 Lift base
1 7 10 11 14 15 162 3 4 135 6 8 9 12
Zusatzfeder wechseln.
How to change the supplementary spring.

Zubehör
Accessories
16.2

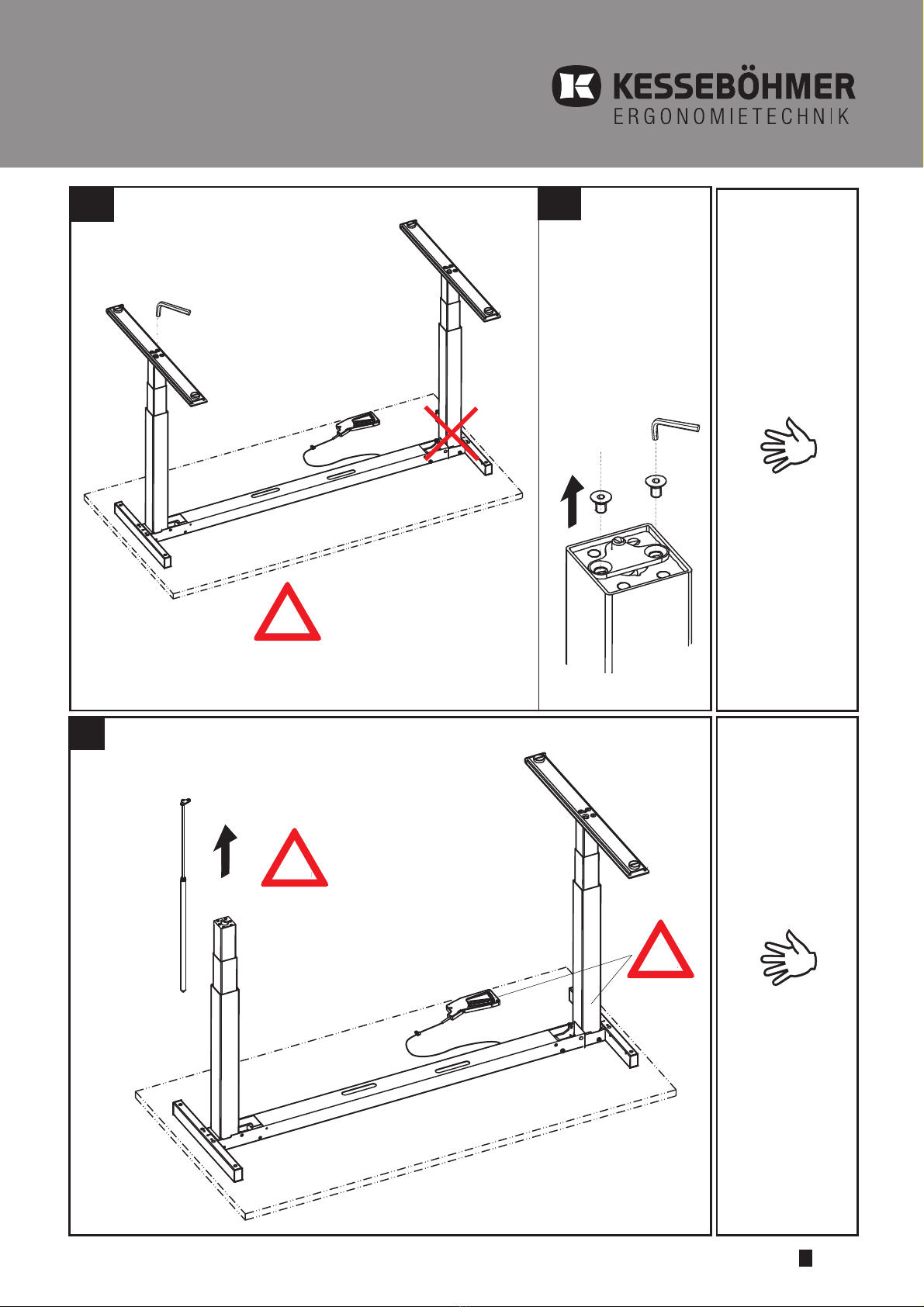

17
Fußausleger entfernen (4xSW5)
an der Säule ohne Bowdenzug.
Remove cantilever foot (4xSW5)
on column without bowden cable.
16.1
2 Schrauben mit SW 4
lösen und entfernen.
Remove 2 screws with
SW 4 and remove.
!
Zusatzfeder durch
Herausziehen entfernen.
Remove supplementary
spring by pulling out.
Die Feder in der Säule mit der
Handauslösung kann nicht
gewechselt werden!
Spring inside the column with the
bowden cable can not be changed! !
KESSEBÖHMER 873800290 0000
!
Nicht auf der Seite mit der
Handauslösung.
Not on the side with the
hand relaese.
TM RQ70 MOTOR
TM Q71/500 Liftgestell
TM Q71/500 Lift base
1 7 10 11 12 15 162 3 4 145 6 8 9 13

Zubehör
Accessories
18.2
18.1

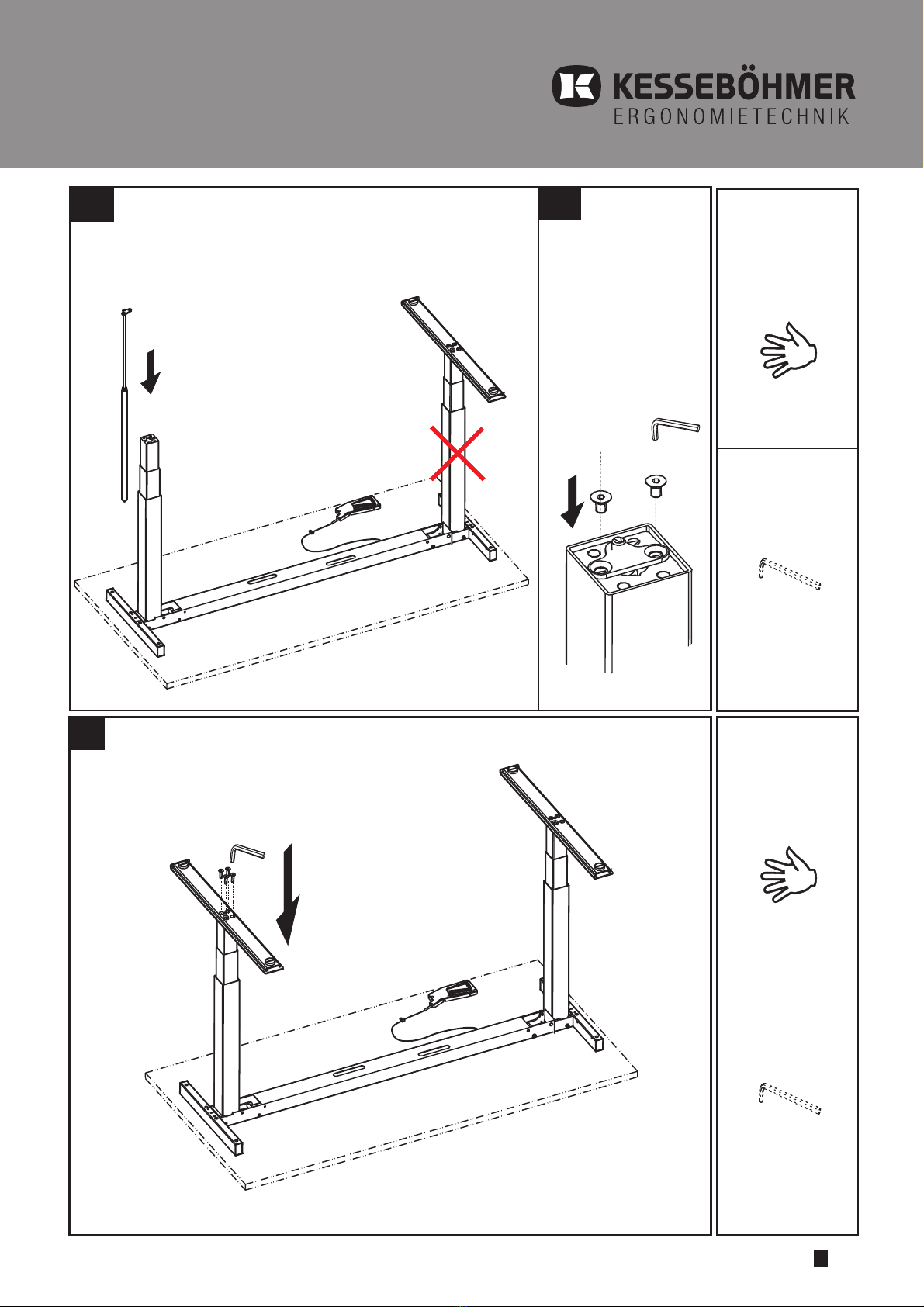

Einbauen der neuen Zusatzfeder.
Install new supplementary spring.
2 Schrauben wieder mit
dem SW 4 festziehen.
Tighten 2 screws
with AF 4.
Mit SW 5, Schrauben wieder festziehen.
Tighten screws with AF 5.
19
KESSEBÖHMER 873800290 0000
SW 4
max. 6 Nm
SW 5
max. 10 Nm
TM RQ70 MOTOR
TM Q71/500 Liftgestell
TM Q71/500 Lift base
1 7 10 11 12 13 162 3 4 155 6 8 9 14

20 Zubehör
Accessories
21
!
Zuerst die “neue”Nutzlast (abhängig
von der uf den
Zusatzfeder) a
Tisch stellen, bevor Sie die Handaus-
lösung betätigen. Sonst besteht Ver-
letzungsgefahr!
(Siehe Tabelle Seite 12)
First place the “new”load (depending
on supplementary spring) on table
before manual release is activated,
otherwise there is a risk of injury!
(see table on page 12)
1 7 10 11 12 13 142 3 4 165 6 8 9 15
KESSEBÖHMER 873800290 0000
Tisch wieder umdrehen
(Arbeitsposition).
Flipp table again (working position).
TM RQ70 MOTOR
TM Q71/500 Liftgestell
TM Q71/500 Lift base

1 7 10 11 12 13 14 152 3 4 5 6 8 9 16
KESSEBÖHMER 873800290 0000
TM RQ70 MOTOR
TM Q71/500 Liftgestell
TM Q71/500 Lift base
Bei Rückfragen wenden Sie sich bitte an den Servicepartner bei dem Sie das System bezogen haben.
For inquiries please contact the service partner where you purchased the system.
22 Zubehör
Accessories
500
