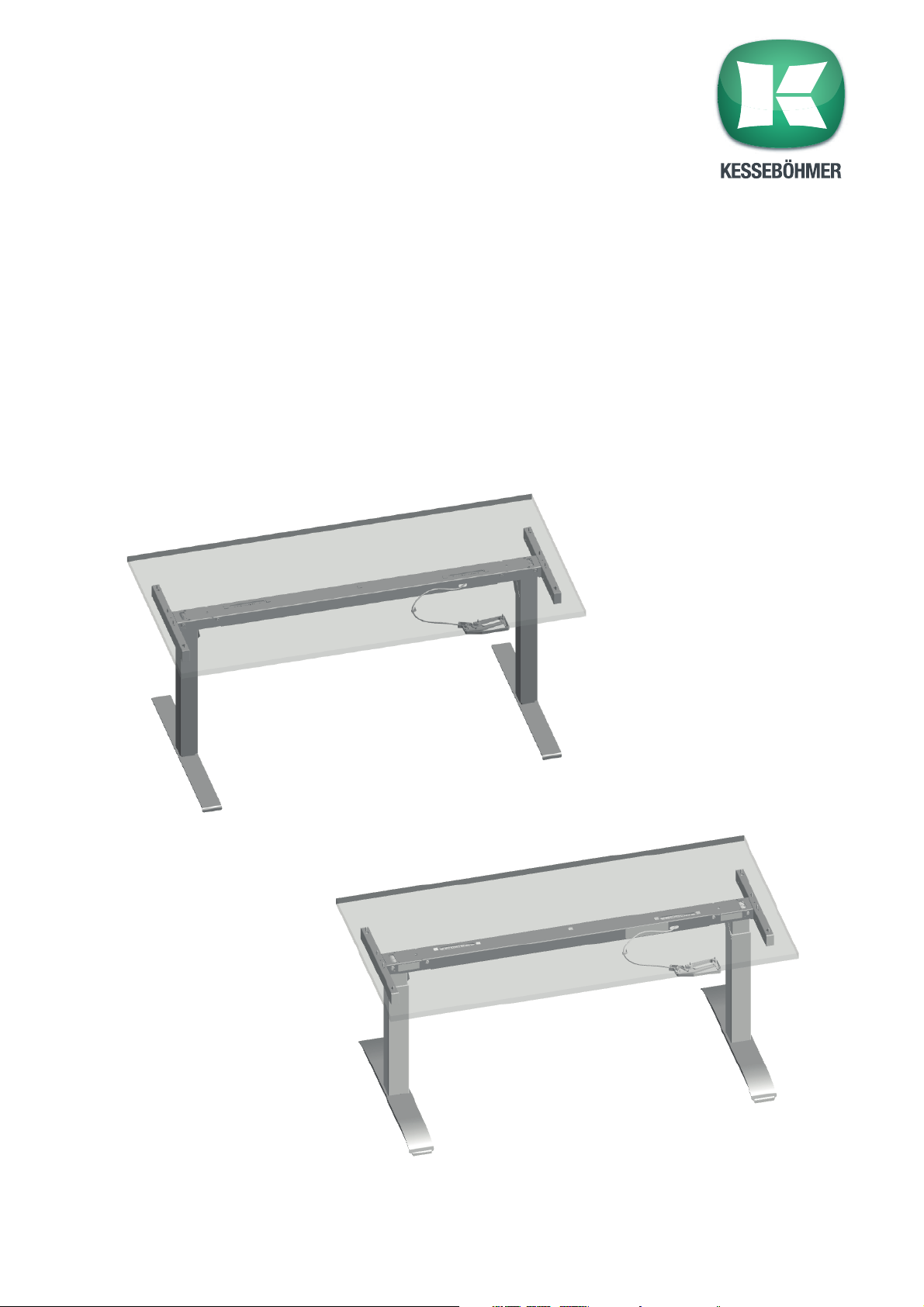

Kesseböhmer Lift TM Q71 User manual

Montageanleitung
Li gestell TM Q71/500
Original | Version 2.0 | 09.2021
Cover-Variante

2
Impressum
Kesseböhmer Ergonomietechnik GmbH
Siemensstraße 6
73235 Weilheim/Teck
Deutschland
Telefon [phone]
Telefax [phone]
Copyright
© Copyright Kesseböhmer Ergonomietechnik GmbH 2021
Alle abgebildeten Fotos, Grafiken und Texte unterliegen dem Copyright-Schutz. Eine Vervielfäl-
tigung oder Verwendung solcher Grafiken, Fotos und Texte in anderen, beispielsweise elektro-
nischen oder gedruckten Publikationen ist ohne ausdrückliche Zustimmung der Kesseböhmer
Ergonomietechnik GmbH nicht gestattet.
Copyright
© Copyright Kesseböhmer Ergonomietechnik GmbH 2021
All pictures, graphics and texts are subject to copyright protection. Reproduction or use of
such graphics, photos and texts in other electronic or printed publications, for example, is not
permitted without the express consent of Kesseböhmer Ergonomietechnik GmbH.

3
Inhaltsverzeichnis
1 Allgemeines / Preface ................................................................................4
1.1 Support..................................................................................................4
2 Sicherheitshinweise /
Safety Information .................................................5
3 Lieferumfang und benötigtes Werkzeug / Scope of delivery and required
tools ...........................................................................................................7
3.1 Lieferumfang / Scope of delivery...........................................................7
3.2 Benötigtes Befestigungsmaterial / Required fixing material ...................7
3.3 Lieferumfang Cover-Variante/ Scope of delivery Cover-Variant ..............8
3.4 Benötigtes Befestigungsmaterial Cover-Variante / Required fixing mate-
rial Cover-Variant ...................................................................................8
3.5 Benötigtes Befestigungsmaterial (nicht im Lieferumfang enthalten /
Required fixing material (not included in the scope of delivery)..............9
3.6 Benötigtes Werkzeug (nicht im Lieferumfang enthalten) / Required tools
(not included in the scope of delivery)...................................................9
4 Montage / Assembly ..................................................................................9
5 Reinigungsempfehlung / Cleaning recommendations ........................... 24
6 Wartung / Maintenance .......................................................................... 25
7 Entsorgungsvorschri für Kompressionsfedern/ Disposal instructions for
pneumatc springs .................................................................................... 26
8 Notizen / Notice ...................................................................................... 27

4
Allgemeines / Preface
1 Allgemeines / Preface
Sehr verehrter Kunde,
mit der Wahl des TM Q71 Li& haben Sie sich für ein leistungsstarkes 2-Säulen-Gestell entschie-
den. Ihr TM Q71 Li& ist bei uns mit größter Sorgfalt und Präzision hergestellt worden und hat
zahlreiche Qualitäts- und Sicherheitskontrollen durchlaufen, um einen störungsfreien und siche-
ren Betrieb zu gewährleisten. Sie selbst können wesentlich dazu beitragen, dass Sie mit Ihrem
TM Q71 Li& lange Zeit zufrieden sind.
Dear Customer,
In choosing of the TM Q71 Li& you have acquired a high-performance 2 column li& base. We have
manufactured your TM Q71 Li& with the utmost care and precision and it has passed numerous
quality and safety checks to ensure trouble-free and safe operation. You can be assured of lasting
satisfaction with your TM Q71 Li& model.
1.1 Support
Wenden Sie sich bei technischen Problemen an unseren Support:
If you have technical problems, please contact our support:
Telefon [phone]
Telefax [phone]
E-Mail [e-mail]
Geben Sie bei Supportanfragen immer die Artikelnummer gemäß Typenschild an.
For support inquiries, always quote the article number according to the label.

5
Sicherheitshinweise / Safety Information
2 Sicherheitshinweise / Safety Information
Wichtige Sicherheitshinweise:
1. Der Aufbau und die Bedienung des TM Q71 Li& muss gemäß der Montage- und
Bedienungsanleitung erfolgen, sonst besteht akute Verletzungsgefahr.
2. Das TM Q71
Li& ist ausschließlich für den Verwendungszweck als ergonomische
Verstellmöglichkeit bei Schreibtischen, entsprechend den angegebenen Gewichten und
Maßen in dieser Montageanleitung geeignet. Jede darüber hinausgehende Verwendung gilt
als nicht bestimmungsgemäß; für hieraus resultierende Schäden ha&et der Hersteller nicht.
Das Risiko hierfür trägt allein der Nutzer.
3. Berücksichtigen Sie auch die allgemein gültigen, gesetzlichen und sonstigen Regelungen und
Rechtsvorschri&en - auch des Betreiberlandes - sowie die gültigen Umweltschutzbe-
stimmungen! Die örtlich gültigen Bestimmungen der Berufsgenossenscha&en oder sonstigen
Aufsichtsbehörden sind stets zu beachten!
4. Eigenmächtige Veränderungen am TM Q71 Li& schließen eine Ha&ung des Herstellers
für daraus resultierende Schäden aus.
5. Bewahren Sie die Montage- und Bedienungsanleitung in der Nähe des Gerätes auf.
6. Lassen Sie Kinder mit diesem Tischgestell nie unbeaufsichtigt. Kinder können die Gefahr
nicht einschätzen, die von der Kra&wirkung des Tischgestells ausgeht.
Wenn Sie diese Hinweise stets beachten, werden Sie am TM Q71 Li& lange Freude haben.
Für Rückfragen stehen wir Ihnen gerne beratend zur Verfügung.
Sicherheitshinweise sind unbedingt zu beachten!
Wird das System unsachgemäß betrieben, können Gefahren für Personen
und Sachgegenstände entstehen!
VORSICHT
These safety warnings are important and must be complied with!
The inappropriate operation of the system can put people and property
at risk!
CAUTION

6
Sicherheitshinweise / Safety Information
Important Safety Information:
1. Assembly and operation of the TM Q71 Li& must be done in accordance with these
assembly and operating instructions otherwise there is an extreme risk of injury.
2. The TM Q71 Li& is solely intended to serve as an ergonomic adjustment device for desks
in accordance with the weights and measurements given in these assembly instructions. Any
usage other than mentioned above is inappropriate; the manufacturer disclaims liability for any
resulting damages. In such cases all risk is borne by the user.
3. Please also take into account the general, legal and other regulations and legal provisions that
are applicable - including those that apply in the operator`s country - as well as the applicable
environmental protection regulations. The regulations of trade associations or other supervisory
authorities that are in force locally must always be observed!
4. The manufacturer cannot be held responsible for any losses or damage resulting from unautho
rized modifications to the TM Q71 Li&.
5. Keep the assembly and operating instructions near the device.
6. Never leave children unattended with this base. Children can not properly evaluate the hazard
presented by the force action of this base.
With attention of the provided guidelines, you will enjoy many years of satisfaction from your
TM Q71
Li& . For any further enquiries please do not hesitate to contact us.

7
Lieferumfang und benötigtes Werkzeug / Scope of delivery and required tools
3 Lieferumfang und benötigtes Werkzeug / Scope of delivery
and required tools

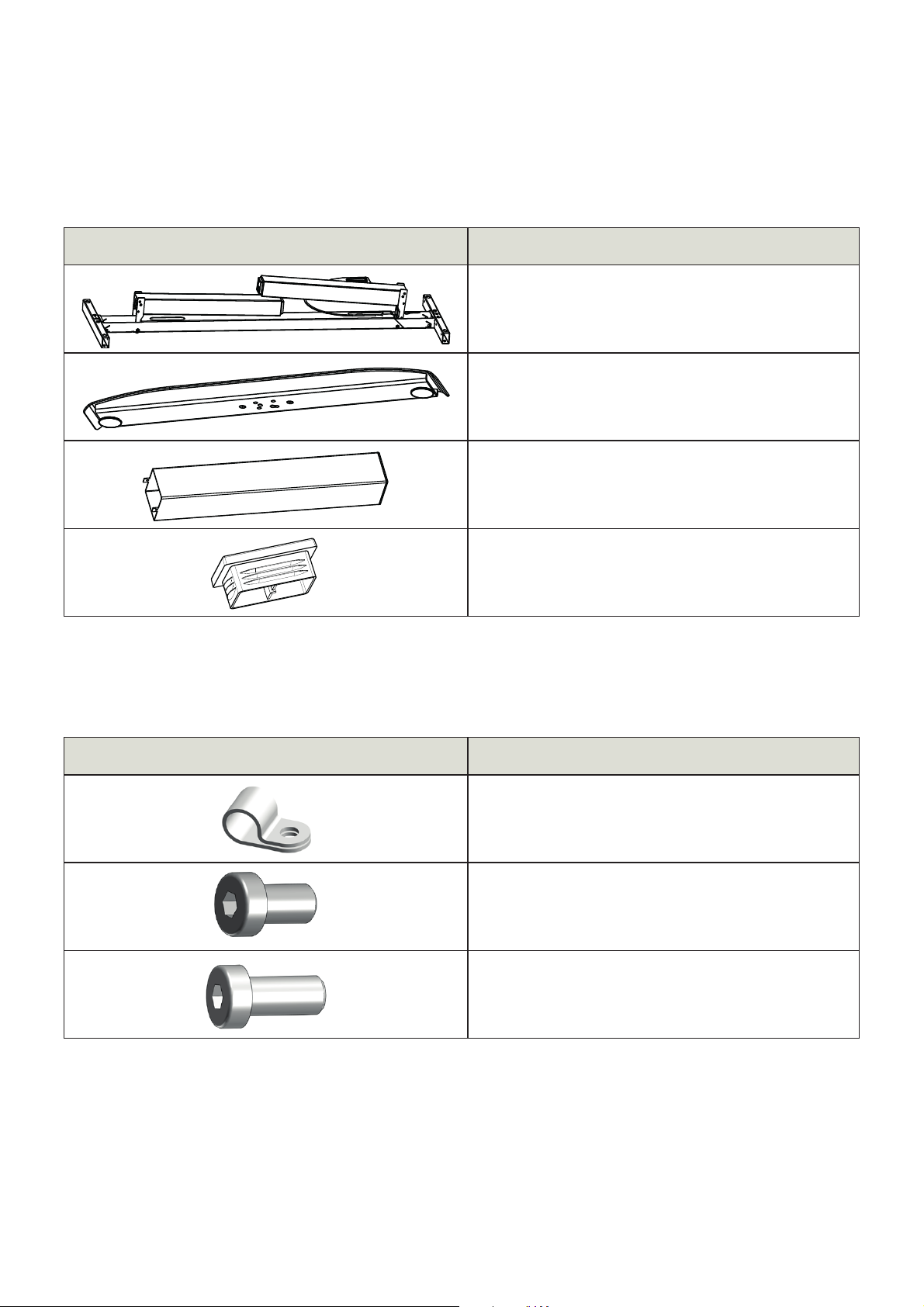

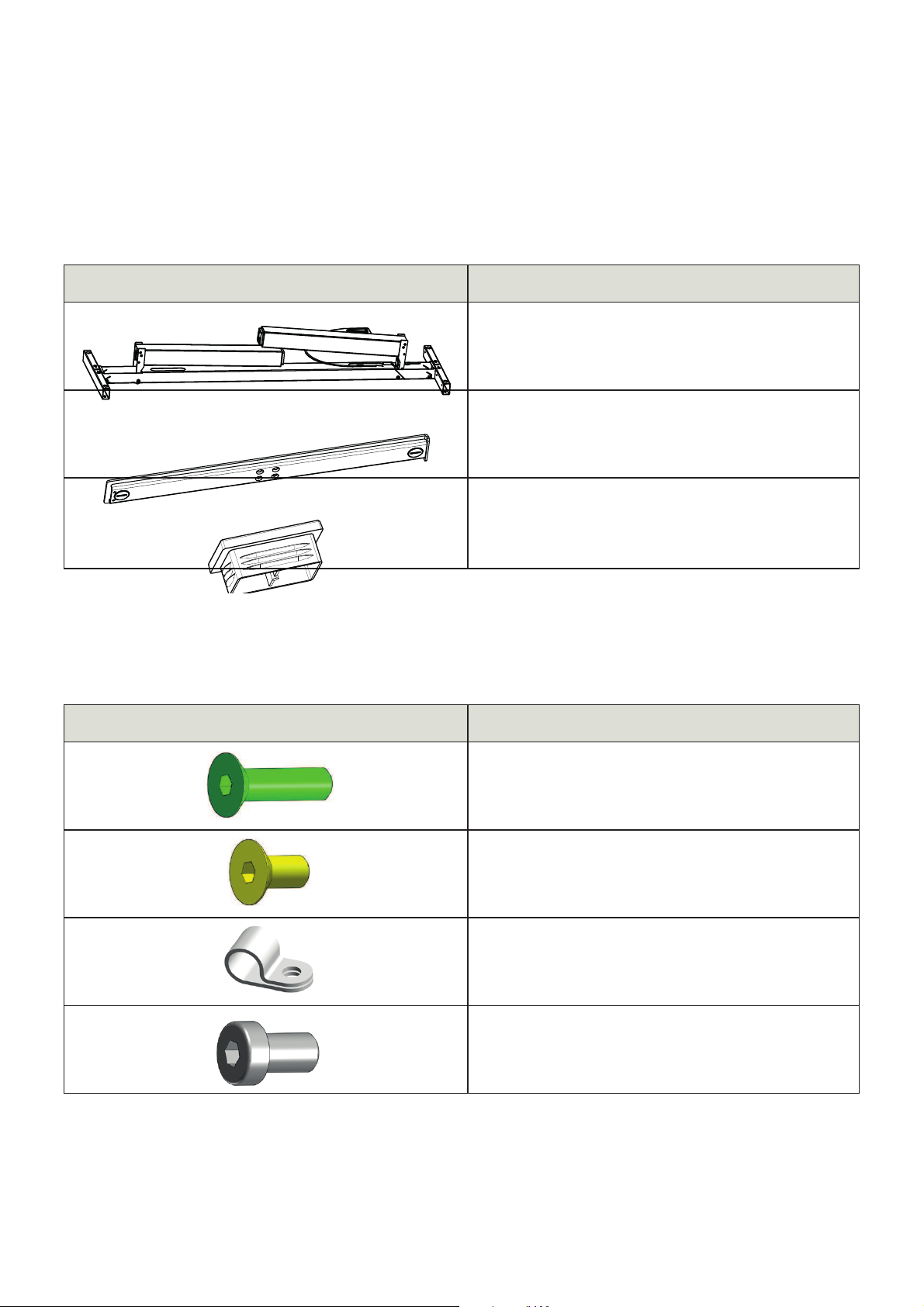

3.1 Lieferumfang / Scope of delivery
3.2 Benötigtes Befestigungsmaterial / Required fixing material
Lieferumfang / Scope of delivery
Typ / Type
Li&gestell TM Q71
counterbalance
1 Stk. / 1 pc.
Fußausleger
foot
2 Stk. / 2 pcs.
Lamellenstopfen
lamellar plug
4 Stk. / 4 pcs.
Befestigungsmaterial / Required fixing material
Typ / Type
Senkschraube m. Innensechskant M8 x30
countersunk screw with hexagon socket M8 x 30
7 Stk. / 7 pcs.
Senkschraube m. Innensechskant M8 x16
countersunk screw with hexagon socket M8 x 16
1 Stk. / 1 pc.
Befestigungsschelle
mounting clamp
1 Stk. / 1 pc.
Zylinderschraube M8 x14
cylinder screw with hexagon socket M8 x 14
4 Stk. / 4 pcs.

8
Lieferumfang und benötigtes Werkzeug / Scope of delivery and required tools
3.3 Lieferumfang Cover-Variante/
Scope of delivery Cover-Variant
3.4 Benötigtes Befestigungsmaterial Cover-Variante / Required fixing material Cover-Vari-
ant
Befestigungsmaterial / Required fixing material
Typ / Type
Befestigungsschelle
mounting clamp
1 Stk. / 1 pc.
Zylinderschraube M8x14
cylinder screw with hexagon socket M8 x 14
4 Stk. / 4 pcs.
Zylinderschraube M8x18
cylinder screw with hexagon socket M8 x 18
7 Stk. / 7 pcs.
Lieferumfang / Scope of delivery
Typ / Type
Li&gestell TM Q80 Cover-Variante
counterbalance TM Q71 Cocer-Variant
1 Stk. / 1 pc.
Fußausleger
foot
2 Stk. / 2 pcs.
Cover
2 Stk. / 2 pcs.
Lamellenstopfen
lamellar plug
4 Stk. / 4 pcs.

9
Montage / Assembly

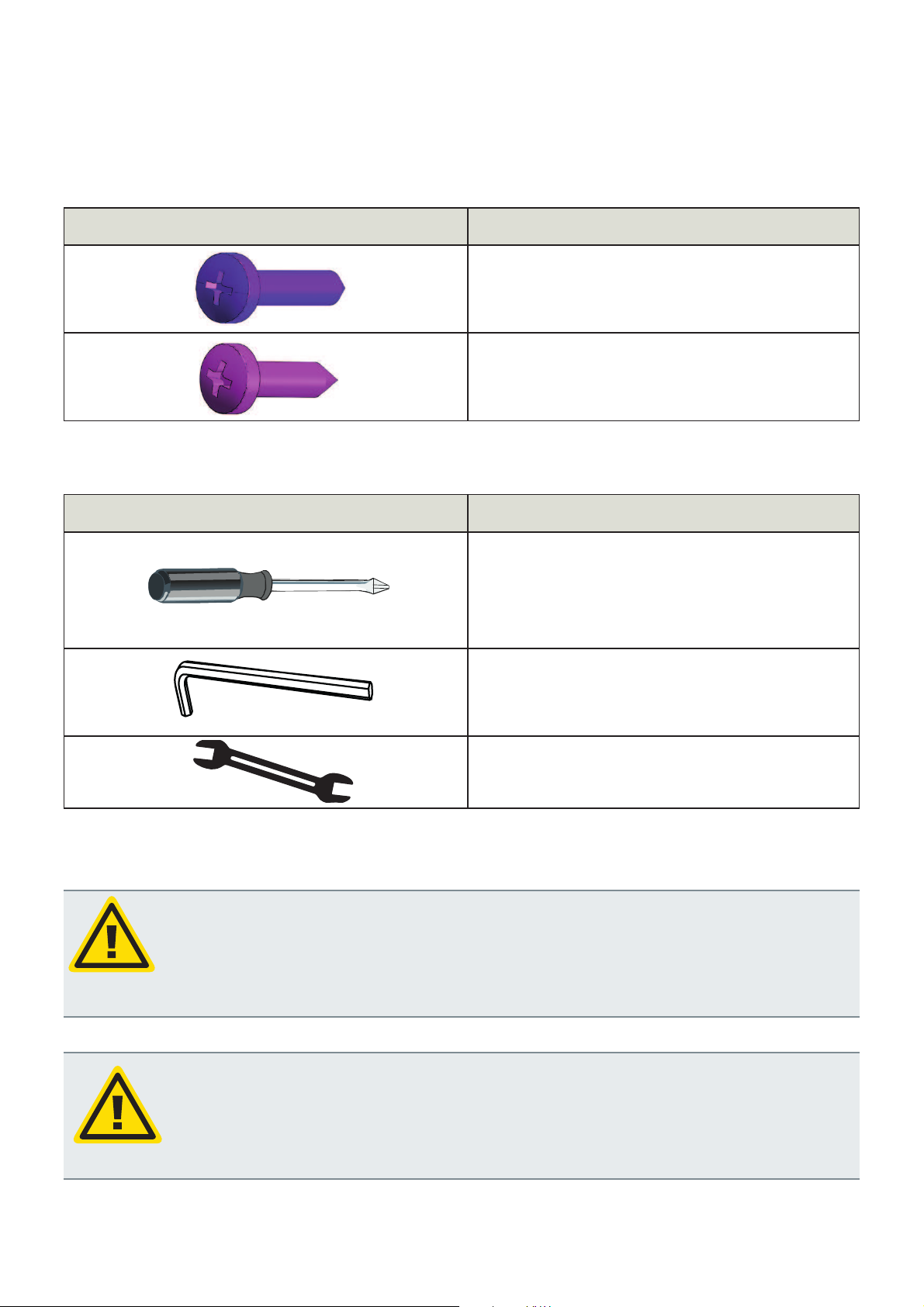

3.5 Benötigtes Befestigungsmaterial (nicht im Lieferumfang enthalten /
Required fixing
material (not included in the scope of delivery)
3.6 Benötigtes Werkzeug (nicht im Lieferumfang enthalten) / Required tools (not included
in the scope of delivery)
4 Montage / Assembly
Der Auslösehebel darf nur betätigt werden, wenn der Tisch komplett aufge-
baut ist und ordnungsgemäß auf dem Boden steht! Andernfalls entsteht durch
die nahezu unbelasteten Gasfedern (Gestellsäulen) ein erhebliches Sicher-
heitsrisiko beim Ausfahren.
WARNUNG
Never activate the manual release before the table is completely assembled
and standing properly on the floor. Otherwise there is an enormous safety
risk when extending the almost unloaded columns when getting out.
WARNING
Lieferumfang Typ
Halbrundschraube ø5x20
Button head screw ø5x25
8 Stk. / 8 pcs.
Halbrundschraube ø4x16
Button head screw ø4x16
5 Stk. / 5 pcs.
Werkzeug / Required tools
Typ / Type
Schraubendreher
(variiert je nach verwendeten Schrauben)
Screwdriver
(varies depending on the screws used)
Innensechskantschlüssel SW4+SW5
Allen key AF4+AF5
Gabelschlüssel SW13
open-ended wrench AF13

10
Montage / Assembly

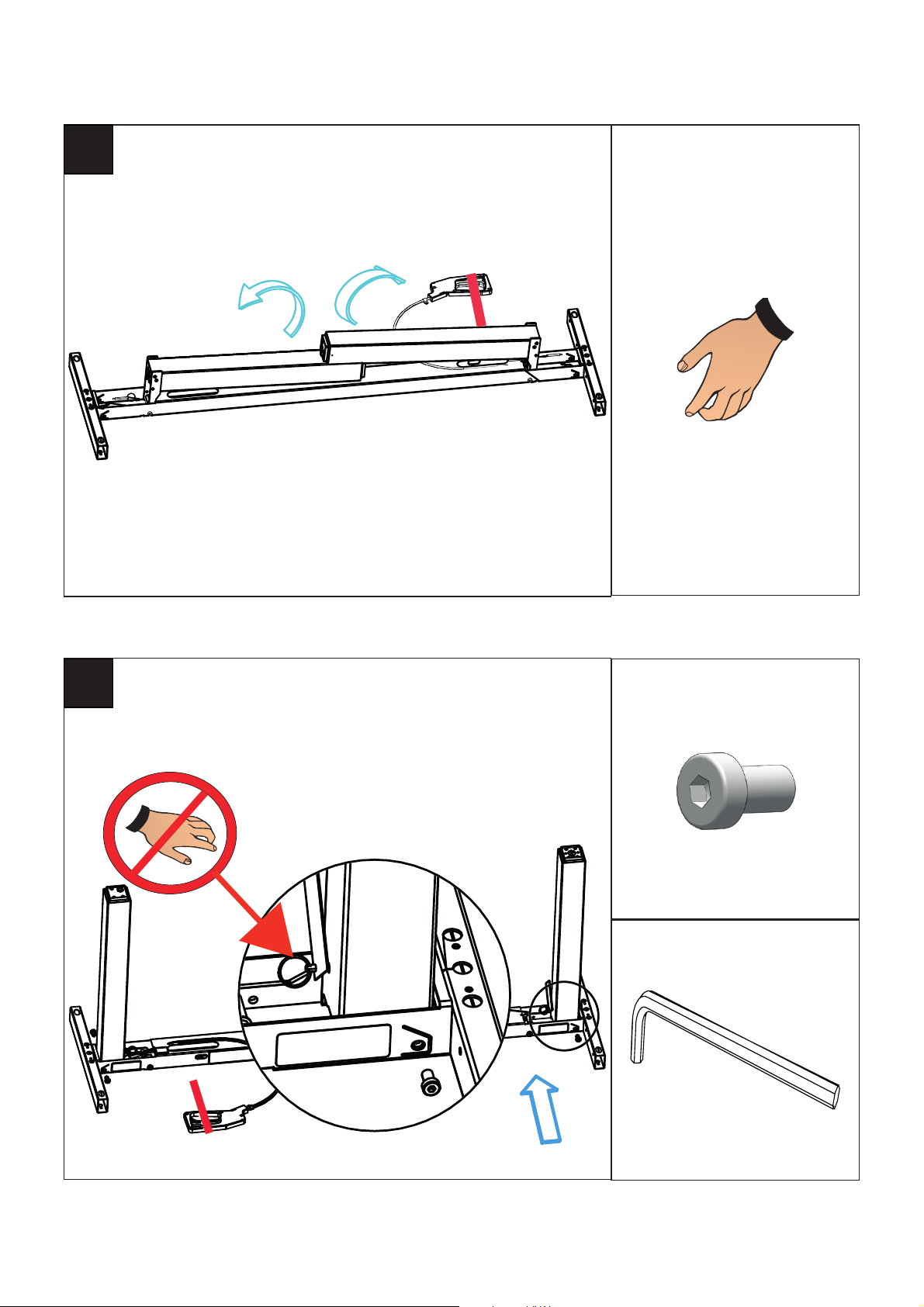

1
2Entfernen Sie die Sicherungssti e
nicht vor der endgültigen Montage!
Do not remove the locking pins
before the assembly is completed!
M8x14
4x
SW 5/ AF 5
10 Nm

11
Montage / Assembly
=
=
=

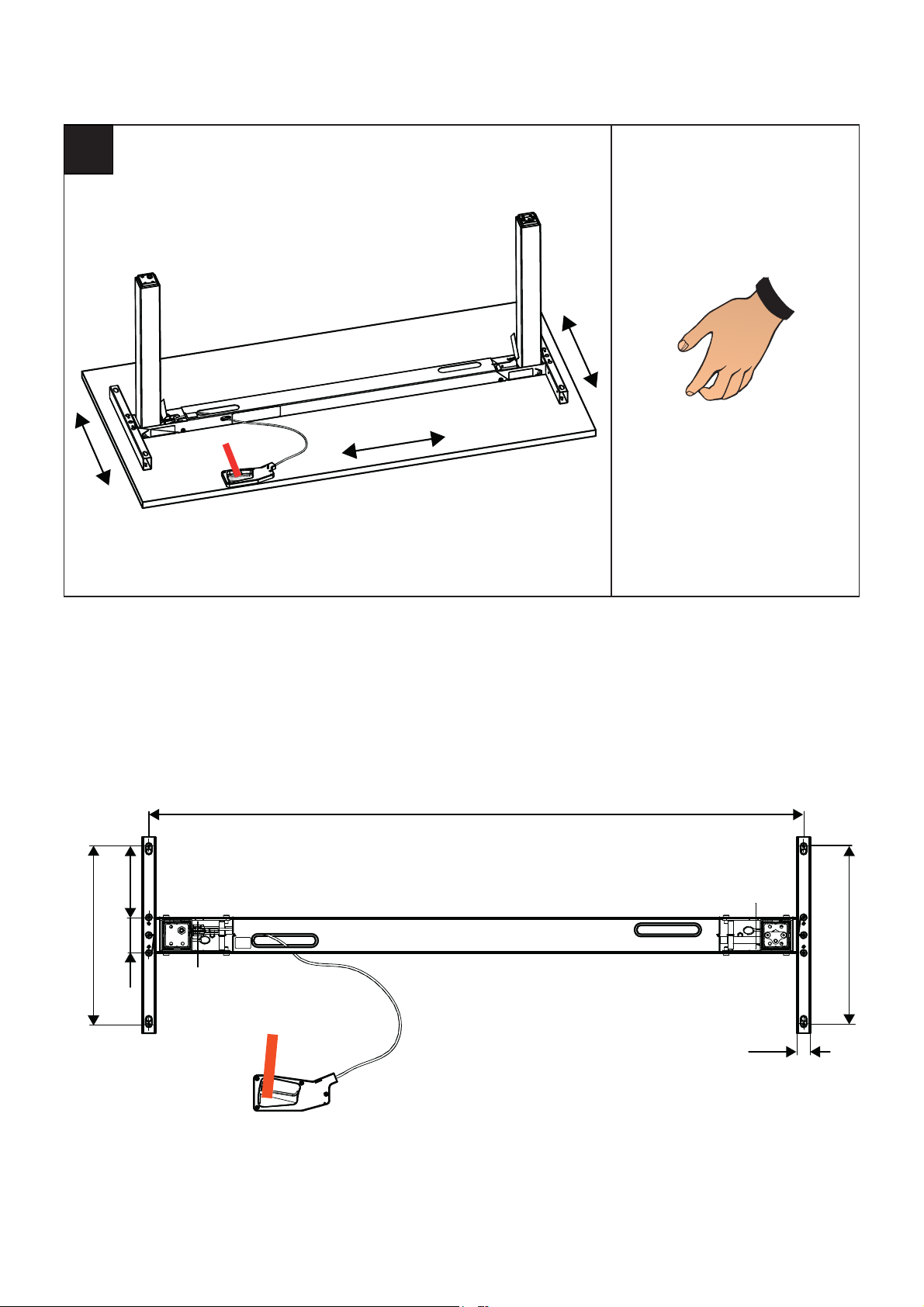

Gestell auf der Platte ausmitteln.
Center the frame on the table top.
3
1870 / 1670 / 1470 / 1270 / 1070
400
160
80
440
30

12
Montage / Assembly
4
4x
ø5
8x
Die Schraubenverbindung ist so auszuführen, das eine Ausreiß-
kra von 1000N pro Schraube gewährleistet ist.
The screw joint assembly is to be such that a strength of
1000N per screw is ensured.
5ø4
5x
Etikett entfernen
remove label
Bowdenzug unter der Tischplatte in
größtmöglichem Radius verlegen.
Lay as large a bowden cable radius
as possible on the table underside.

13
Montage / Assembly

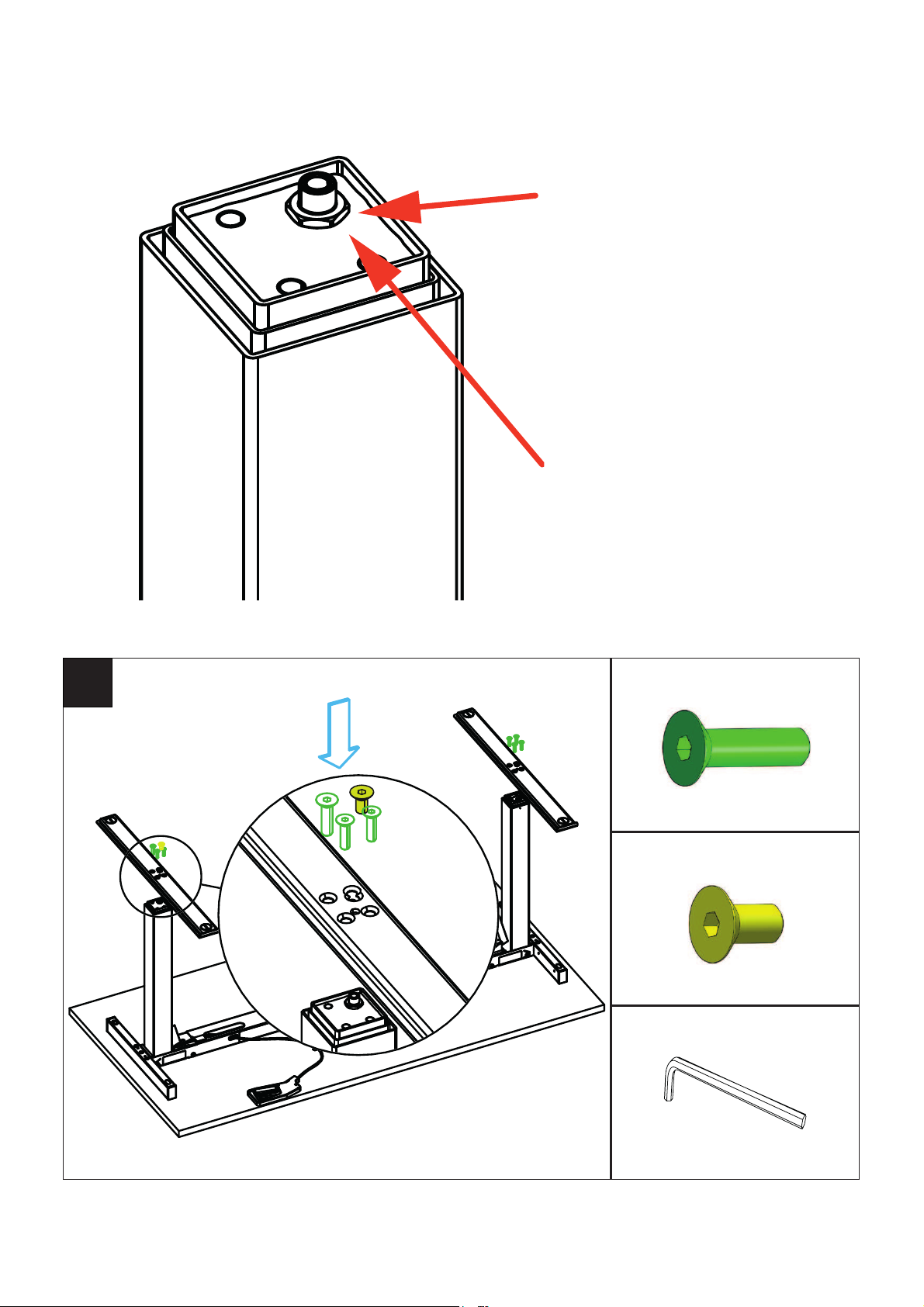

6.a M8x30
7x
SW 5/ AF 5
10 Nm
Die Gewindemutter ist
keine Transportsicherung
und darf nicht entfernt werden.
Sollten zur Befestigung des
Fußauslegers eigene Schrauben
verwndet werden, darf die
max. Einschraubtiefe von 7 mm
in die Gewindemutter nicht
überschritten werden.
This threaded nut is
no transport safety
and must not be removed! Should
you use different screws to fix the
cantilver foot, please note also
that the maximum thread depth
of 7 mm into the nut must not be
exceeded.
M8x16
1x

14
Montage / Assembly

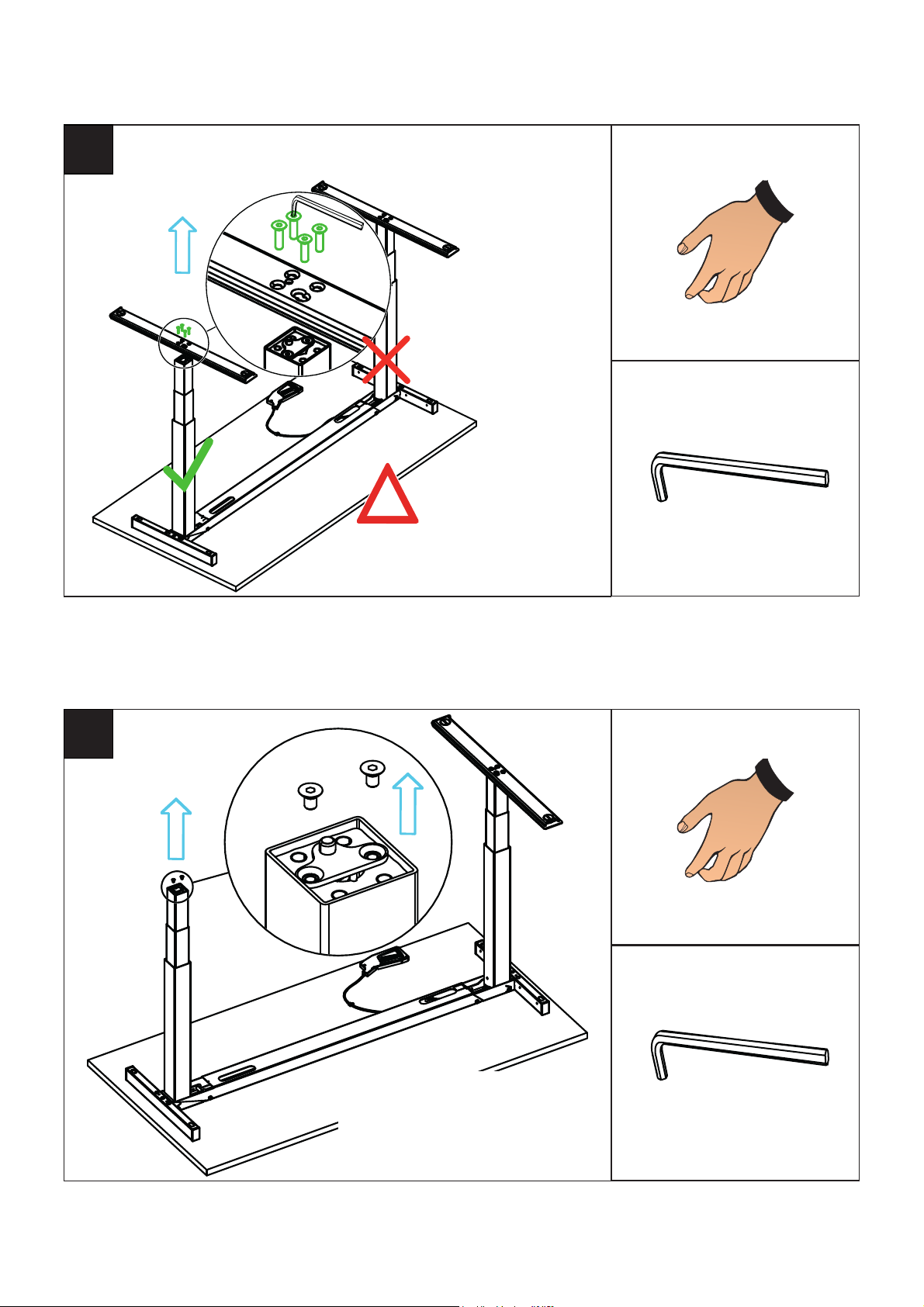

Nur bei Produktvariante TM Q71 - Cover
Only for TM Q71 -Cover version
Sicherungsstifte (Bild 2) müssen
in den Säulen stecken.
Locking pins (picture 2) must
stay in the columns.
Sondermutter M8 entfernen und
bei Befestigung des Fußaus-
legers einsetzen.
Remove the special nut M8 and
reuse when securing the
cantilever foot.

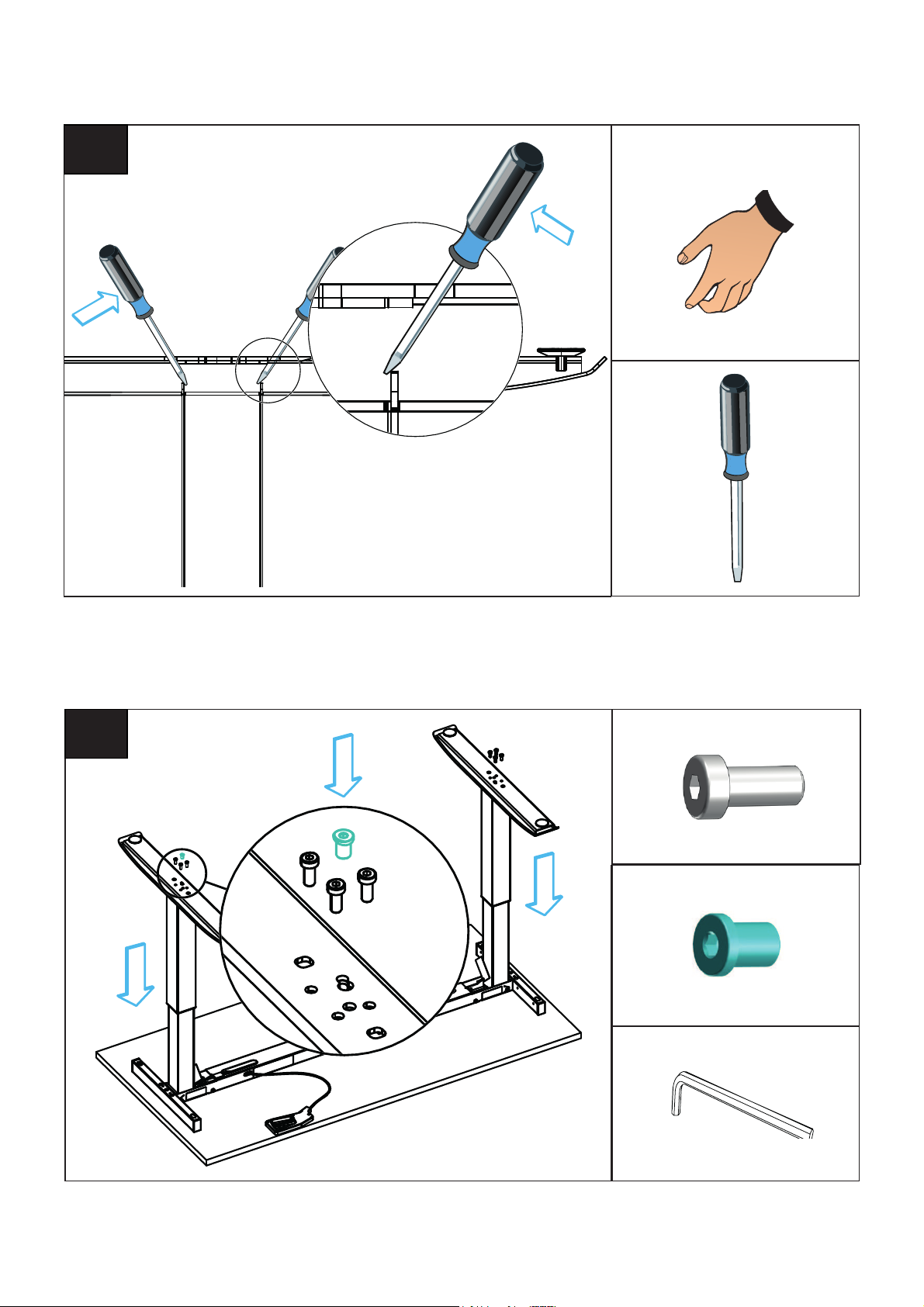

6.b1
6.b2

15
Montage / Assembly
6.b3
6.b4 M8x18
7x
SW 5/ AF 5
10 Nm
Sondermutter M8
1x

16
Montage / Assembly

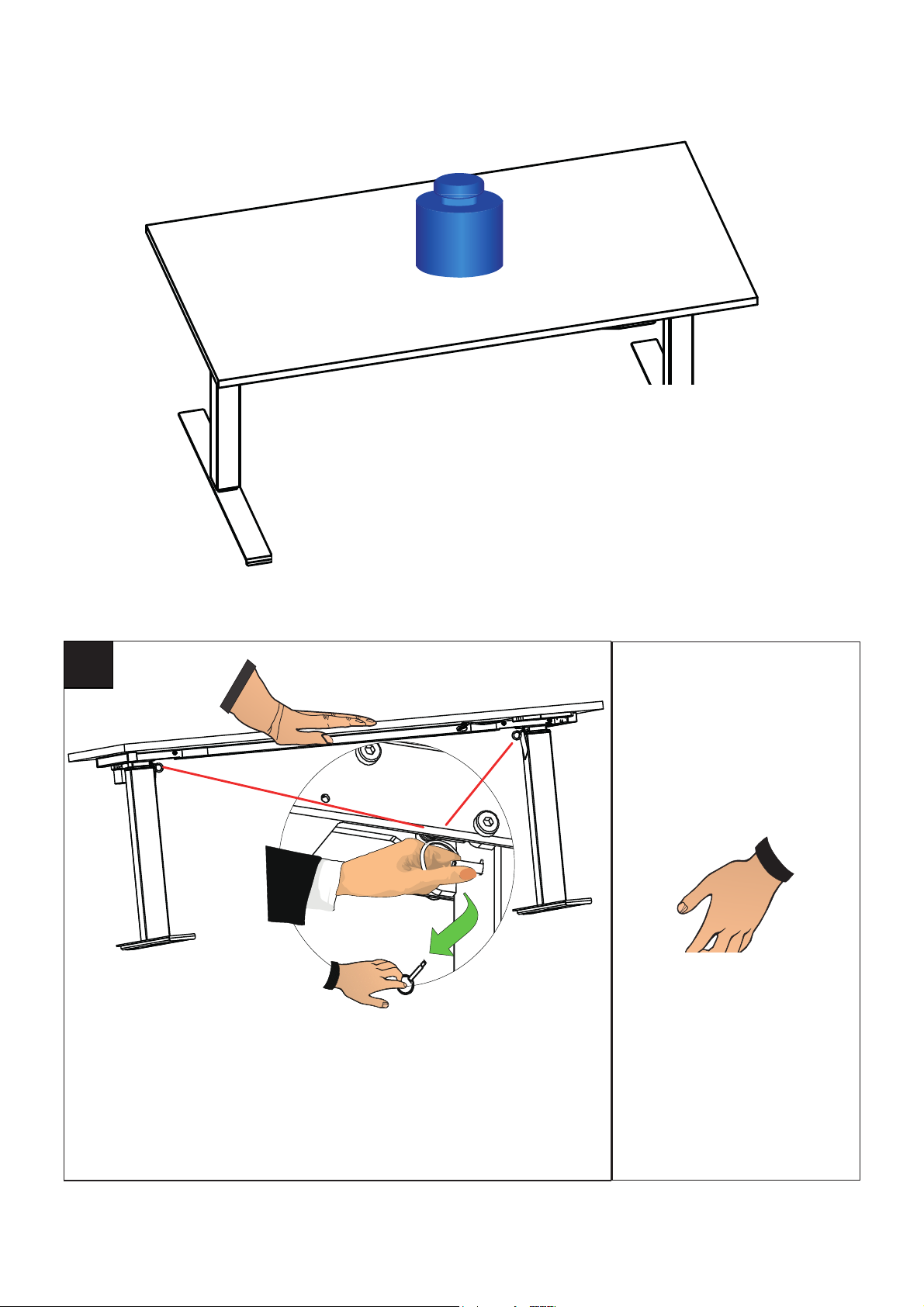

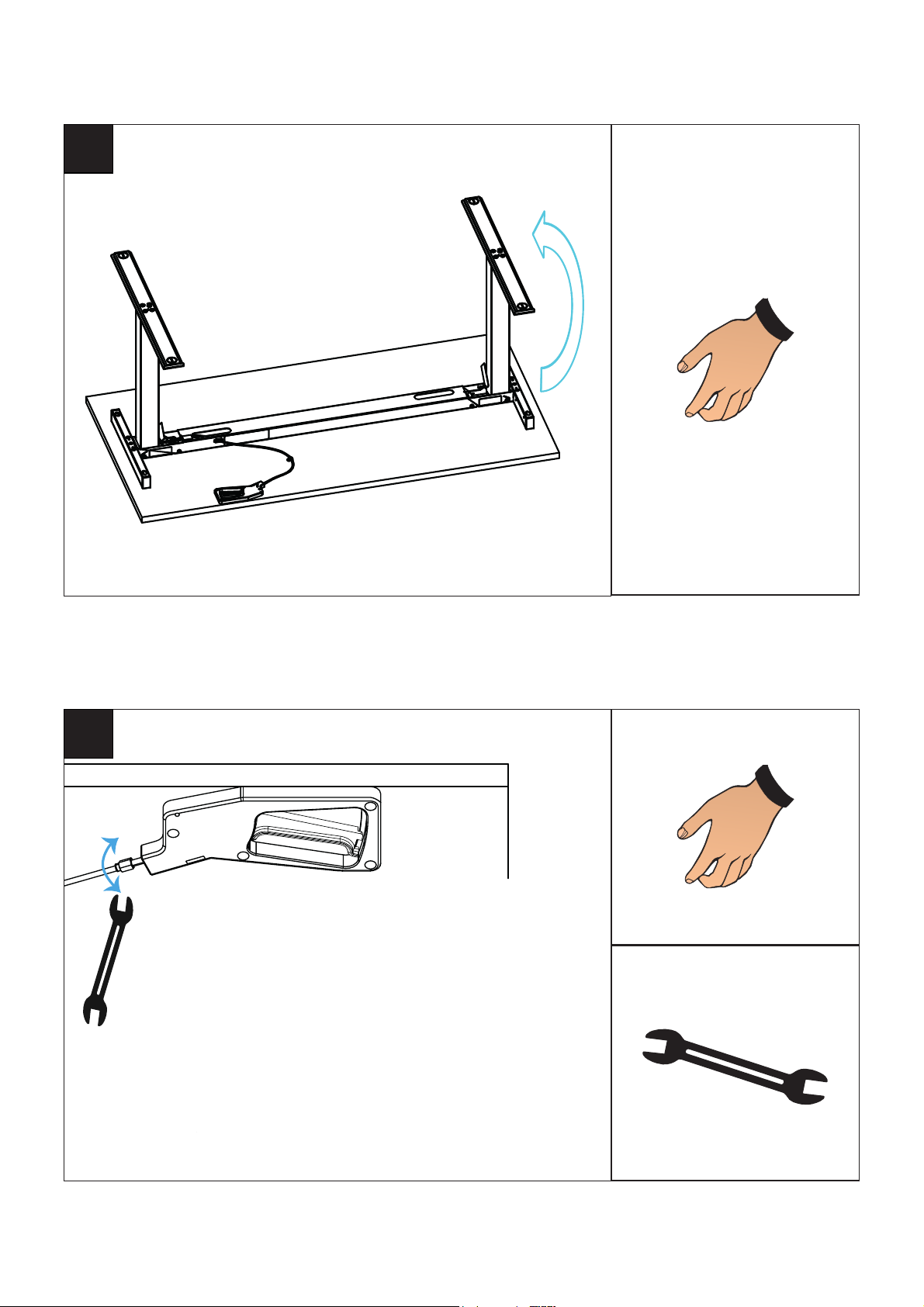

Tisch drehen
Flip table
7
Die Einstellung der Handarretierung erfolgt durch
das Verstellen der Sechskant-Einstellhülse. Der
Hebel des Handschalters muss im unbetätigten
Zustand Spiel aufweisen.
The adjustment of the hand release ist done by
adjusting the hexagona sleeve. The lever of the
hand release is to have a little play in non
activated position.
8
SW 13/ AF 13

17
Montage / Assembly
Der Tisch ist im Anlieferungszustand auf eine max. Nutzlast von 10 ± 5 kg
bezogen auf die Bestellvorgabe ausgelegt. Falls eine höhere Belastung
vorgesehen ist, kann diese durch eine stärkere Zusatzfeder kompensiert
werden. Siehe Darstellung 11.
As per shipped condition the table is designed to carry a load capacity
of 10 ± 5 kg according to weight of order. If a higher load capacity is
desired it may be compensated by a stro ger overload spring.
See Figure 11.
Hand mit leichtem Druck als zusätzliche Sicherung auf die Tischplatte
legen. Mit der anderen Hand den Sicherungsstifte entfernen und so
aufbewahren, dass das Gestell bei einem späteren Transport wieder
völlig gesichert werden kann.
Slightly press hand on to the tabletop as an additional safeguard.
Remove safety pin with the other hand and keep it storaged for security
reasons at an later on.
9

18
Montage / Assembly

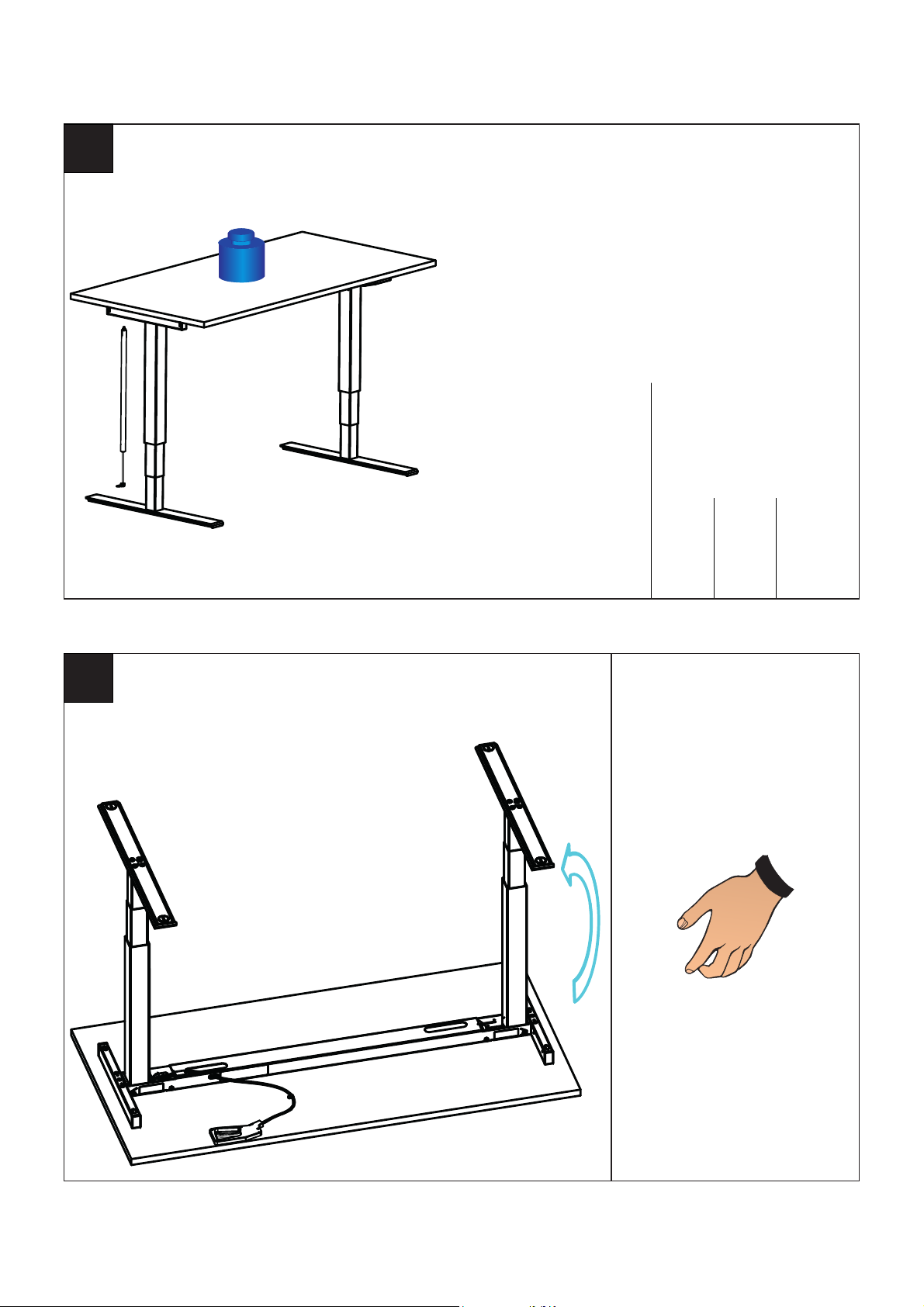

Falls der Tisch mit mehr als 15 kg belastet wird, kann dieser bei Betätigung der Handauslösung
nach unten sacken. Der Komfortbereich geht von 5 kg bis max.15 kg, die Optimalbelastung liegt
bei 10 kg. Falls die Belastung zu stark ist, können Sie die Zusatzfeder tauschen. Dazu muss der
Tisch in die oberste Position muss gefahren werden. Die Montage ist nur von fachkundigem
Personal auszuführen.
If the table carries more than 15 kg, it may sag down when the handrelease is triggered. The
comfort zone ranges from 5 kg to max. 15 kg, the optimal load is 10 kg. If the load is too high
supplementary spring can be changed. For this purpose the table must be moved into top
position. The assembly has to be carried out by competent personnel only.
Bitte beachten Sie den bei der Zusatzfeder beigepackten Hinweiszettel.
Please take notice of the information leaflet enclosed with the supplementary spring.
10

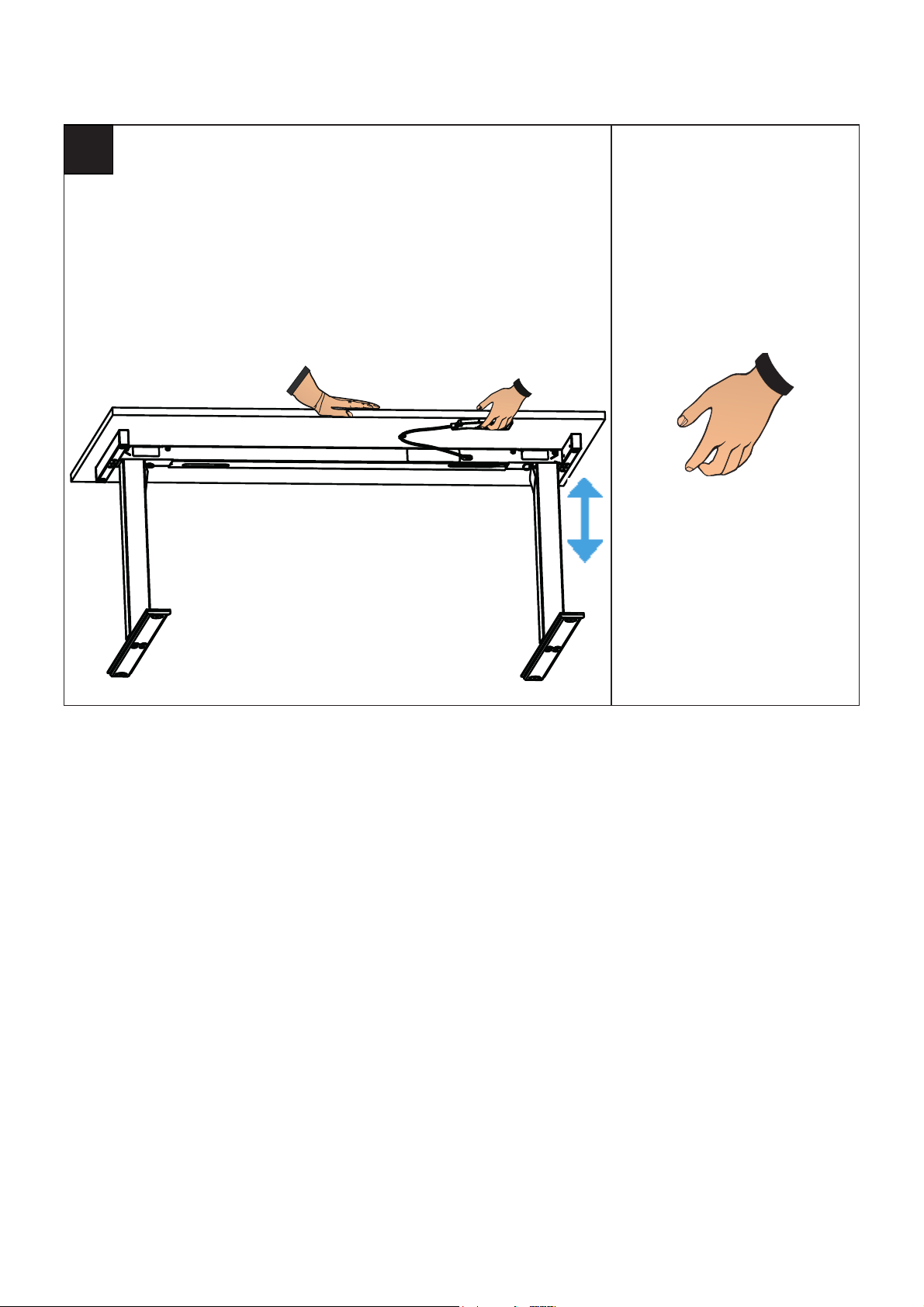

Bitte eine Hand mit leichtem Druck auf die Tischplatte le-
gen, mit der anderen Hand die Handauslösung betätigen,
bis die optimale Position eingestellt ist.
Slightly press one hand onto the tabletop and activate
lever with the other hand until the optimal position has
been found.
Achtung!
Handauslösung , nur betätigen wenn das
Gestell mit dem vorgegebenen Gewicht
belastet ist.
Attention!
Activate lever only if the base only
carries the specified weight.

19
Montage / Assembly
Zusatzfeder wechseln.
Change of the supplementary spring.
Den Tisch im völlig ausgefahrenen
Zustand von Gegenständen befreien
und drehen.
In totally extended position remove
any objects from the table and flip it.
12
Beim Nachrüsten stärkerer Zusatzfedern
ist auf die min. und max. Nutzlast des
Büroarbeitstisches hinzuweisen.
The user must be informed of minimum and
maximum load capacity of the office worktable
if stronger supplementary springs are retrofitted.
Aufstellung der einzubauenden Zusatzfeder
List of suitable supplementary springs
Komfortbereich Komfortbereich
Comfort zone range Comfort zone range
(Auslieferungszustand) (Nachgerüsteter Zustand)
(Delivery status ) (Retrofit status)
10±5kg 20±5kg 30±5kg 40±5kg
TM Q71/500 1400 200N 300N 400N 500N
TM Q71/500 1600 200N 300N 400N 500N
TM Q71/500 1800 250N 350N 450N 550N
11

20
Montage / Assembly
Fußausleger entfernen (4xSW5) an der Säule ohne Bowdenzug.
Remove cantilver foot (4xSW5) at column without bowden cable.
!
Nicht auf der Seite mit
der Handauslösung.
Not on the side with
the hand release.
13
SW 5/ AF 5
2 Schrauben mit SW4 lösen
und entfernen.
Remove 2 screws with AF4.
14
SW 4/ AF 4
