Pumpfix S
Einbau- und Betriebsanleitung
Pumpfix S
Einbau- und Betriebsanleitung
2019/12 016-169_01

DE
Inhalt
1 Hinweise zu dieser Anleitung.................................. 3
2 Sicherheit................................................................. 3
3 Technische Daten.................................................... 10
4 Montage................................................................... 11
5 Inbetriebnahme........................................................ 17
6 Wartung................................................................... 18
7 Hilfe bei Störungen.................................................. 21
Liebe Kundin, lieber Kunde,
als Premiumhersteller von innovativen Produkten für die
Entwässerungstechnik bietet KESSEL ganzheitliche Sys-
temlösungen und kundenorientierten Service. Dabei stel-
len wir höchste Qualitätsstandards und setzen konsequent
auf Nachhaltigkeit - nicht nur bei der Herstellung unserer
Produkte, sondern auch im Hinblick auf deren langfristigen
Betrieb setzen wir uns dafür ein, dass Sie und Ihr Eigentum
dauerhaft geschützt sind.
Ihre KESSEL AG
Bahnhofstraße 31
85101 Lenting, Deutschland
Bei technischen Fragestellungen helfen Ihnen
gerne unsere qualifizierten Servicepartner vor Ort
weiter.
Ihren Ansprechpartner finden Sie unter:
www.kessel.de/kundendienst
Bei Bedarf unterstützt unser Werkskundendienst
mit Dienstleistungen wie Inbetriebnahme, Wartung
oder Generalinspektion in der gesamten DACH-
Region, andere Länder auf Anfrage.
Informationen zur Abwicklung und Bestellung fin-
den Sie unter:
http://www.kessel.de/service/kundenservice.html
2 / 140 Pumpfix S 016-169_01

1 Hinweise zu dieser Anleitung
Folgende Darstellungskonventionen erleichtern die Orientie-
rung:
Darstellung Erläuterung
[1] siehe Abbildung 1
(5) Positionsnummer 5 von
nebenstehender Abbildung
... Handlungsschritt in Abbildung
Prüfen, ob Hand-
steuerung aktiviert
wurde.
Handlungsvoraussetzung
OK betätigen. Handlungsschritt
✓Anlage ist
betriebsbereit. Handlungsergebnis
siehe "Sicher-
heit", Seite 3 Querverweis auf Kapitel 2
Fettdruck besonders wichtige oder sicher-
heitsrelevante Information
Kursivschreibung Variante oder Zusatzinformation
(z. B. gilt nur für ATEX-Variante)
Technische Hinweise, die beson-
ders beachtet werden müssen.
2 Sicherheit
2.1 Allgemeine Sicherheitshinweise
ACHTUNG
Anlage freischalten!
Sicherstellen, dass die elektrischen Komponen-
ten während der Arbeiten von der Spannungsver-
sorgung getrennt sind.
WARNUNG
Spannungsführende Teile
Bei Tätigkeiten an elektrischen Leitungen und
Anschlüssen Folgendes beachten.
Für alle Anschlüsse und Installations-Arbeiten an
der Anlage gelten nationale Vorschriften zur elek-
trischen Sicherheit.
Die Anlage muss über eine Fehlerstrom-Schutz-
einrichtung (RCD) mit einem Bemessungsfehler-
strom von nicht mehr als 30mA versorgt werden.
2.2 Personal - Qualifikation
Um die dauerhafte Sicherheit der Anlage zu gewährleisten,
dürfen ausschließlich folgende Tätigkeiten entsprechend der
Qualifikation der ausführenden Person durchgeführt werden.
DE
016-169_01 Pumpfix S 3 / 140

DE
Person freigegebene Tätigkeiten an KESSEL-Anlagen
Betreiber Sichtprüfung
Sachkundige Person, (kennt,
versteht Betriebsanweisung)
Entleerung, Reinigung
(innen), Funktionskontrolle
Fachkundige Person, (nach Einbau-
anweisung und Ausführungsnormen)
Einbau, Tausch, Wartung von Komponenten,
Anschluss an Stromversorgung, Inbetriebnahme
2.3 Bestimmungsgemäße Verwendung
Die Rückstaupumpanlage dient als Entwässerungsanlage für
fäkalienfreies, häusliches oder gewerbliches Abwasser.
Die Anlage ist beständig gegenüber haushaltsüblichen Säu-
ren und Laugen. Kondensatabwasser aus Brennwertgeräten
ist zu neutralisieren oder zu verdünnen. Alternativ kann auch
eine chemikalienresistente Sonderlösung bezogen werden
([email protected]). Um Frostsicherheit zu gewährleis-
ten, muss die Anlage im Gebäude verbaut werden.
Die Anlage enthält einen Rückstauverschluss Typ 5. Lau-
fen die Wasserverbraucher während des Rückstaus, wird
das anfallende Abwasser gegen den Rückstaudruck wegge-
pumpt.
Art. Nr. Bezeichnung Einsatzort
830070 Verlängerungs-
stück
vertiefter Einbau
Art. Nr. Bezeichnung Einsatzort
830073 Verlängerungs-
stück mit Flansch
vertiefter Einbau
zum Anschluss an
bauseitige Dicht-
bahn
830075 Verlängerungs-
stück mit Flansch,
Gegenflasch
und elastomerer
Sperrbahn
vertiefter Einbau in
WU-Beton
43700, 680797,
680798, 48500,
48550
Haarsieb / Ablauf-
körper / Geruchs-
sperre
Abdeckplatte mit
Ablauffunktion
4 / 140 Pumpfix S 016-169_01

Hinweis zur Gewährleistung
Es darf nur für das Produkt vorgesehenes KESSEL-
Zubehör verwendet werden. Bei Veränderungen am Pro-
dukt oder der Verwendung von nicht-originalem Zubehör
erlischt die Gewährleistung.
DE
016-169_01 Pumpfix S 5 / 140

DE
6 / 140 Pumpfix S 016-169_01

Einbauvorschlag Schwarze Wanne
Bodenaufbau Schwarze Wanne
a Fliesen d Betonboden
b Estrich e Abdichtung
c Dämmung f Sauberkeitsschicht
(1) Pumpfix S
(2) Verlängerungsstück mit Flansch Art.Nr. 830073
(3) Verlängerungsstück Art.Nr. 830070
DE
016-169_01 Pumpfix S 7 / 140

DE
Einbauvorschlag Weiße Wanne
Bodenaufbau Weiße Wanne
a Fliesen d Dämmung
b Verbundabdichtung e Perimeterdämmung
c Estrich f Sauberkeitsschicht
(1) Pumpfix F
(2) Verlängerungsstück mit WU-Flansch Art.Nr. 830075
8 / 140 Pumpfix S 016-169_01

2.4 Produktbeschreibung
Die Rückstaupumpanlage für fäkalienfreies Abwasser ist mit
einer Pumpe und zwei mechanischen Rückstauverschlüssen
ausgestattet, die bei Rückstau selbsttätig schließen.
Im Normalzustand erfolgt die Entwässerung über das natür-
liche Gefälle zum Kanal. Die Entwässerung während der
Rückstauphase erfolgt über die integrierte Pumpe gegen den
Rückstaudruck direkt in den Abwasserkanal.
Abb. 1: Lieferumfang
DE
016-169_01 Pumpfix S 9 / 140

DE
3 Technische Daten
Technische Daten Pumpe/Elektrik
Pumpentyp GTF500 mit
Schwimmer
Betriebsart S1
Aufnahmeleistung P1 0,5 kW
Nennleistung P2 0,36 kW
Betriebsspannung 230 V (50 Hz)
Nennstrom 2,5 A
Förderhöhe max. 8m
Förderleistung 10 m3/h
Schutzart (Pumpe) IP 68 (3mWS)
Erforderliche Absicherung C16 A
RCD 30 mA
Technische Daten Behälter/Hydraulik
Belastungsklasse K3
Grundwasserbeständig-
keit ab Unterkante Behälter 3000 mm
Freier Kugeldurchgang 10 mm
Technische Daten Behälter/Hydraulik
Förderguttemperatur dauerhaft 35°C
Gewicht 16 kg
Rückstauschutz EN 13564 Typ 5
Nutzvolumen ca. 7,0 l
Nennweite Auslauf DN100
10 / 140 Pumpfix S 016-169_01

4 Montage
4.1 Anlage platzieren
Der Behälter ist auf einer Sauberkeitsschicht waagrecht
auszurichten. Alternativ kann der Behälter auch mit
Gewindestangen (max. M10), welche in die Ösen am
Behälterrand eingeführt werden, fixiert werden.
Die Profil-Lippendichtung ist in die Aufnahmenut des
Behälters einzulegen.
Höhe zur geplanten Bodenoberkante ermitteln, dabei prü-
fen, ob der Einbau eines zusätzlichen Verlängerungsstü-
ckes erforderlich ist. Das Aufsatzstück ist höhenverstell-
bar. Die Mindesteinstecktiefe (47 mm) des Aufsatzstückes
muss aber berücksichtigt werden. Optional kann das Auf-
satzstück entsprechend gekürzt werden.
Aufsatzstück und Abdeckplatte probeweise montieren.
Abdeckplatte dient zugleich als Bauzeitenschutz.
Um eine leichtere Montage des Aufsatzstückes sicherzu-
stellen, Profil-Lippendichtung ausreichend mit Armaturen-
fett schmieren.
DE
016-169_01 Pumpfix S 11 / 140

DE

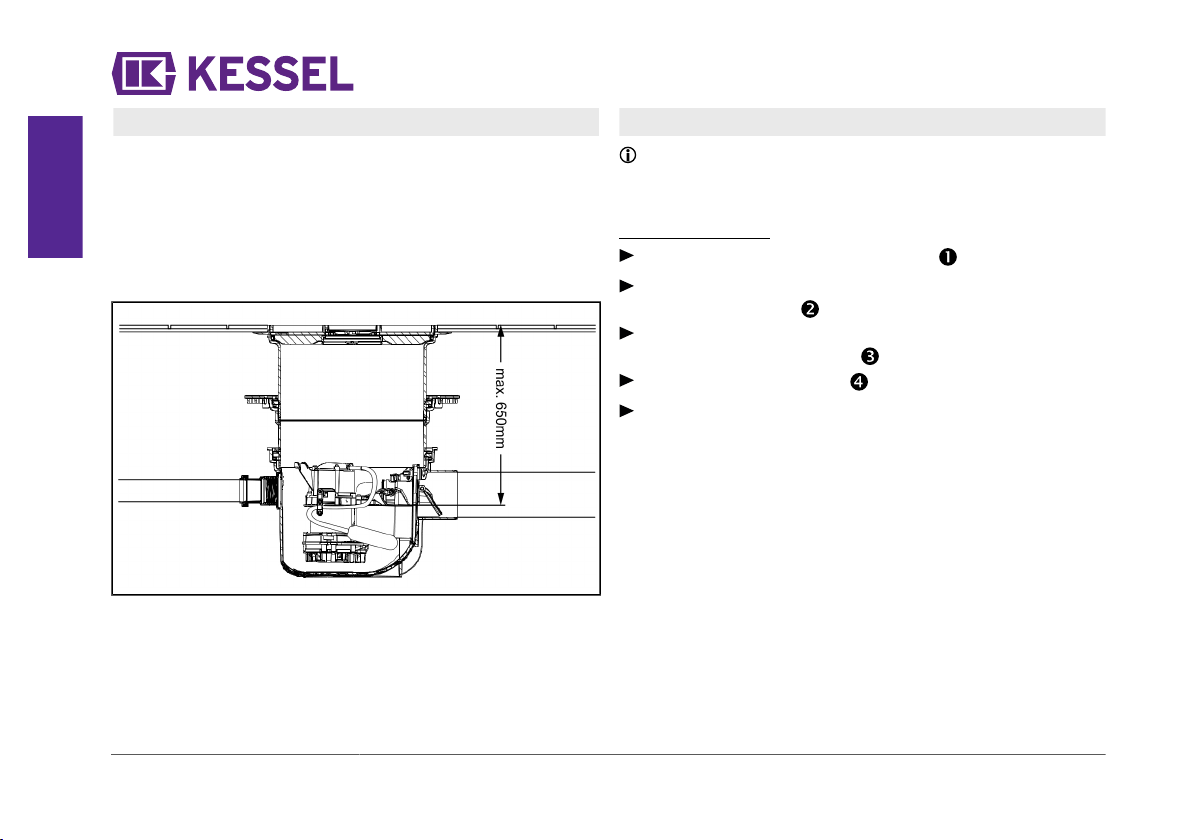

4.2 Vertiefter Einbau
Zum vertieften Einbau in die Bodenplatte muss ein zusätz-
liches Verlängerungsstück (Art. Nr. 830070) zwischen Auf-
satzstück und Grundkörper eingesetzt werden. Für den
Verbau in der Bodenplatte ist eine maximale Einbautiefe
von 650 mm bis zur Oberkante der Funktionseinheit (z. B.
Pumpe) auszuführen. So sind im Wartungs- und Servicefall
die notwendigen Teile erreichbar.
4.3 Rohrleitungen anschließen
Findet keine Entlüftung durch die Abdeckung statt, muss
eine separate Entlüftungsleitung (über Dach) geführt wer-
den.
Stutzen montieren:
Prüfen, ob Dichtung im Stutzen liegt.
Gegenstück des Stutzens von innen in die vorgebohrte
Öffnung einführen.
Stutzen auf Gegenstück handfest aufdrehen, sodass
Dichtheit gewährleistet ist.
Rohrleitung einschieben.
Für weitere Rohrleitungen diese Handlungschritte erneut
ausführen.
12 / 140 Pumpfix S 016-169_01

Ggf. zusätzliche Leitungen bohren/montieren (max.
DN70)
Zusätzliche Anschlüsse (zusätzliche Zuläufe, Kabelleer-
rohre, Entlüftungsleitungen) müssen mindestens auf
Höhe der vorgebohrten Zuläufe und mit einem Mindestab-
stand von 10 cm zueinander ausgeführt werden.
Bohrungen für Zu-/Auslaufstutzen dürfen nur innerhalb
der planen, gekennzeichneten Freiflächen (siehe Abbil-
dung) durchgeführt werden. Bohrungen für Dichtun-
gen zur Rohrdurchführung dürfen (bis zur abgebildeten
Größe) auch an gerundeten Flächen durchgeführt wer-
den.
KESSEL-Sägeglocke (Art.Nr. 500101) oder gleichwertig
zum Bohren der zusätzlichen Leitungen verwenden.
Rohrleitungen nur so tief einschieben, dass Funktionsein-
heiten (z. B. Schwimmerschalter) nicht beeinträchtigt wer-
den.
DE
016-169_01 Pumpfix S 13 / 140

DE
4.4 Montage Klappengehäuse
Klappengehäuse mit Unterkante voraus einhängen,
dann auf Gewinde hochklappen.
Unterlegscheiben und Flügelmuttern auf Gewinde auf-
schieben, dann festdrehen.
Schnellverschluss hochklappen.
4.5 Anschluss an Grundsammel-Leitung
Anschluss zur Grundsammel-Leitung (DN100) herstellen.
14 / 140 Pumpfix S 016-169_01

4.6 Pumpe montieren
Pumpe an Druckabgang anschließen.
Schnellverschluss arretieren.
Pumpenkabel durch Kabelleerrohr ziehen.
Sicherstellen, dass der Schwimmerschalter frei nach
unten hängt (Ruheposition).
4.7 Aufsatzstück anpassen, montieren
Verbleibenden Höhenunterschied zwischen Fußboden-
oberkante und Grundkörper oder Pumpenverbinder noch-
mals überprüfen. Höhe des evtl. vorgesehenen Bodenbe-
lags berücksichtigen.
Beim Einbringen des Estrichs sollte darauf geachtet wer-
den, dass ein Gefälle in Richtung Ablauf ausgeführt wird.
Aufsatzstück so kürzen, dass der ermittelte Höhenun-
terschied + Mindestüberdeckung (47 mm) gewährleis-
tet wird. Ggf. Platz für die Montage eines Geruchsver-
schlusses oder einer Geruchssperre (siehe Zubehör) in
der Abdeckplatte vorsehen.
Zur Prüfung nach dem Kürzen die Mindestüberdeckung
am Aufsatzsstück einzeichnen und dann Aufsatzstück
einsetzen.
✓Die Markierung sollte nun auf Höhe der Behälterober-
kante liegen.
Die Konturlinie am Aufsatzstück zeigt die maximale Kür-
zung an. Wird die maximale Kürzung überschritten oder
die Mindestüberdeckung nicht eingehalten, ist die Dicht-
heit des Behälters nicht gewährleistet.
Aufsatzstück montieren (Auflagepunkte berücksichti-
gen) und ausrichten. Ein Neigungswinkel von bis zu 5° ist
zulässig.
DE
016-169_01 Pumpfix S 15 / 140

DE
4.8 Dichtheitsprüfung
Sicherstellen, dass Anlage stromlos ist.
Dem Behälter klares Wasser zuführen, bis die Oberkante
des Behälters (nicht des Aufsatzstückes) erreicht ist.
Prüfen, ob an einem der Anschlüsse Feuchtigkeit austritt.
Wasser abpumpen.
16 / 140 Pumpfix S 016-169_01

5 Inbetriebnahme
Prüfen, ob die im Kapitel Montage erläuterten Schritte
ordnungsgemäß ausgeführt wurden.
Behälter ggf. von Bauschutt befreien.
Stromversorgung der Anlage herstellen. Durch Heben des
Schwimmerschalters prüfen, ob die Tauchpumpe selbst-
tätig anläuft.
✓Mit dem Anschließen der Anschlussleitung(en) an die
Stromversorgung ist die Anlage eingeschaltet.
VORSICHT
Sicherstellen, dass Notverschluss sich in der Posi-
tion OPEN befindet (Normalposition). Wird der Not-
verschluss geschlossen, besteht die Gefahr der
Überflutung durch die eigenen Verbraucher.
Notverschluss (Lift&Lock) schließen
Hebel für Notverschluss senkrecht nach oben ziehen.
✓Hebel für Notverschluss rastet hörbar aus.
Hebel für Notverschluss bis zum Anschlag umlegen.
✓Notverschluss ist geschlossen. Der Durchfluss von
Abwasser wird in beide Richtungen verhindert.
DE
016-169_01 Pumpfix S 17 / 140

DE
6 Wartung
ACHTUNG
Anlage freischalten!
Sicherstellen, dass die elektrischen Komponen-
ten während der Arbeiten von der Spannungsver-
sorgung getrennt sind.
6.1 Wartungsintervall
Die Wartung muss gemäß Normvorgabe in folgenden Zeit-
abständen erfolgen:
1/2-jährlich (EN 13564)
Sichtkontrolle
Die Anlage ist monatlich vom Betreiber durch Einleitung
von Wasser, Anheben des Schwimmerschalters und
Betätigen des Notverschlusses (schließen und wieder öff-
nen) zu überprüfen.
6.2 Vorbereitung der Wartung
Lock & Lift System durch Drehung des Schlüssels entrie-
geln.
✓Abdeckplatte wird durch Drehung angehoben.
Abdeckplatte herausheben.
Schnellverschluss am Klappengehäuse öffnen.
Pumpe herausheben.
18 / 140 Pumpfix S 016-169_01

6.3 Wartung Pumpe
Freistromrad reinigen/warten
Freigängigkeit beweglicher Teile prüfen.
Ansaugkorb demontieren.
Spiralgehäuse demontieren.
Freistromrad auf Verformungen und Leichtläufigkeit
überprüfen.
Entlüftungsöffnung freimachen.
Beweglichkeit des Schwimmerschalters prüfen.
Freigelegtes Freistromrad mittels Wasserbad reinigen.
Schwimmerschalter feucht abwischen.
Pumpe in umgekehrter Reihenfolge wieder zusammen-
bauen.
6.4 Wartung weiterer Anlagenkomponenten
Beide Flügelmuttern des Klappengehäuses abschrauben.
Klappengehäuse mit Rückstauklappen abziehen.
Klappengehäuse und Rückstauklappen in Wasserbad
tauchen. Ggf. Komponente zusätzlich reinigen.
Behälter mit Nasssauger aussaugen, dann Behälter
(innen) mit feuchtem Lappen reinigen.
DE
016-169_01 Pumpfix S 19 / 140

DE
Komponenten in umgekehrter Reihenfolge wieder zusam-
menbauen. Prüfen, ob Schwimmerschalter frei nach
unten hängt.
Stromanschluss wiederherstellen. Prüfen, ob Anlage
anläuft.
20 / 140 Pumpfix S 016-169_01
