Kessel Minilift User manual

ANLEITUNG FÜ EINBAU, BEDIENUNG UND WA TUNG
KESSEL - Hebeanlage - Minilift
für fäkalienfreies Abwasser zur Über- oder Unterflurinstallation
Kompakte Bauweise
Förderhöhe bis 6,5 m
Einhand-S hnellvers hluß
zur mobilen Verwendung der Pumpe
Best. Nr. 28 560 / 28 570
Produ tvorteile
Name/Unterschrift Datum Ort Stempel Fachbetrieb
Installation
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Inbetriebnahme Einweisung
Änderungsstand: 03/2015
Sachnummer: 157-030
Techn. Änderungen vorbehalten
Abb. 28 570
Abb. 28 560
mitSicherheit
geprüfte Qualität
BauartBauart
geprüftgeprüft
und überwachtund überwacht
Bauart
geprüft
und überwacht
L
GA
Landesgewerbeamt Bayern
D Seite 1-12
GB Page 13-24
F Page 25-36
I Pagina 37-48
NL Pagina 49-60
PL Strona 61-72

Inhaltsverzeichnis
1. Allgemein 1.1 Verwendung...................................................................................... Seite 3
1.2 Anlagenbeschreibung....................................................................... Seite 3
1.2.1 Überflurinstallation............................................................................ Seite 3
1.2.2 Unterflurinstallation........................................................................... Seite 3
2. Einsatzbereiche 2.1 Dauerhafter Einbau........................................................................... Seite 4
2.2 Mobiler Einsatz der Pumpe............................................................... Seite 4
3. Einbau 3.1 Einbau in die Bodenplatte/Unterflurinstallation ................................. Seite 5/6
3.2 Freie Aufstellung/Überflurinstallation ................................................ Seite 7/8
3.3 inweis ............................................................................................. Seite 8
3.4 Ersatzteile......................................................................................... Seite 9
4. Inbetriebnahme 4.1 Anlagen - Daten................................................................................ Seite 10
4.2 inweis ............................................................................................. Seite 11
5. Inspektion und Wartung 5.1 Inspektion ......................................................................................... Seite 11
5.2 Wartung ............................................................................................ Seite 11
6. Gewährleistung .......................................................................................................... Seite 11
2

1. Allgemein
3
1.1 Verwendung
Fäkalienfreies Schmutzwasser, entspre-
chend DIN EN 12056, das unterhalb der
Rückstauebene anfällt und kontinuierlich
abgeleitet werden soll, ist über eine Abwas-
serhebeanlage zu entsorgen.
Dies gilt auch für Abwässer die unterhalb
der Kanal-Anschlusshöhe anfallen.
1.2 Anlagenbeschreibung
1.2.1 Überflurinstallation
Durch die geruchs- und wasserdichte Ab-
deckung kann der Kunststoffbehälter frei
aufgestellt werden.
Die Belüftung der Anlage erfolgt dabei über
einen Aktiv-Kohlefilter in der Anlagenab-
deckung. Dadurch werden Geruchsbelästi-
gungen im Aufstellungsraum verhindert.
Eine separate Entlüftungsleitung kann - ent-
sprechend den Vorschriften - auch bis übers
Dach verlegt werden.
Mit der Kessel- ebeanlage-Minilift können
auch nachträglich Entwässerungsstellen in-
stalliert werden, wenn in ihere Nähe kein
Abwasseranschluss liegt, z. B. bei Wasch-
tisch-, Gästezimmer- oder otelsanierung
(nachträgliche Nasszelleninstallation).

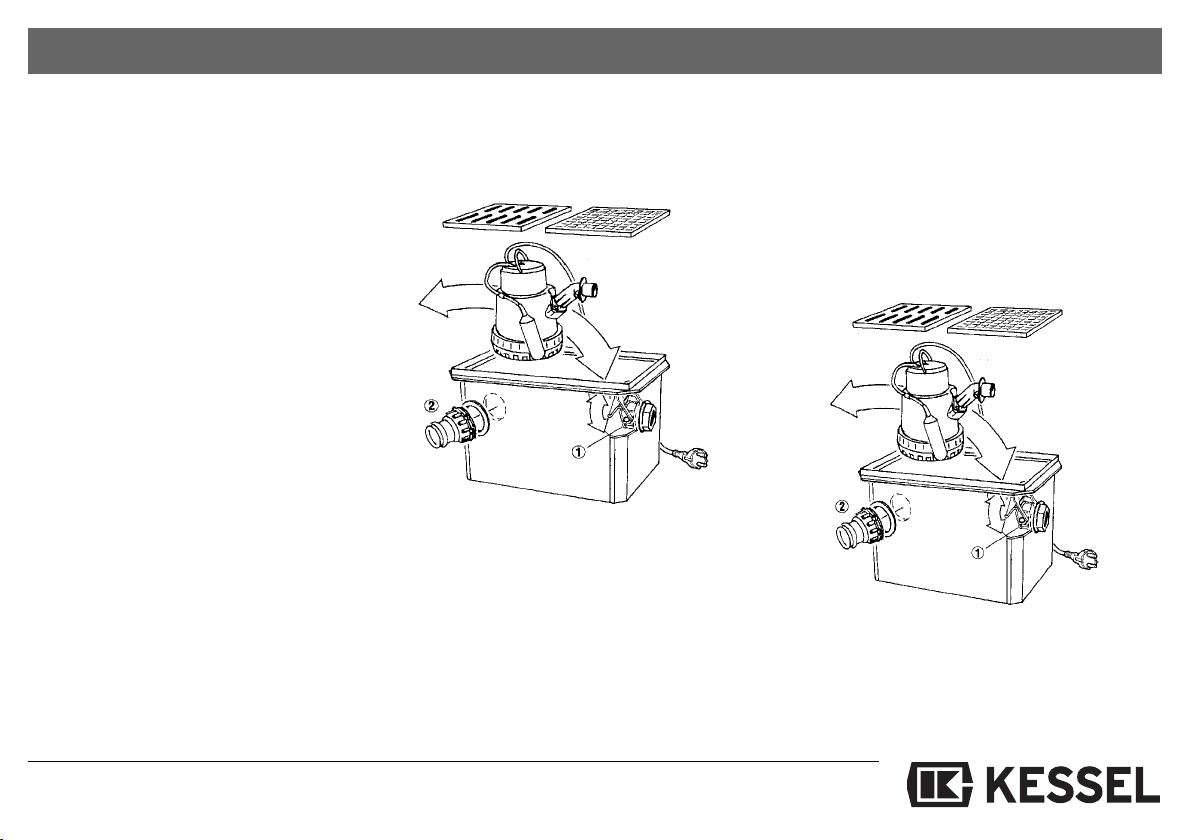

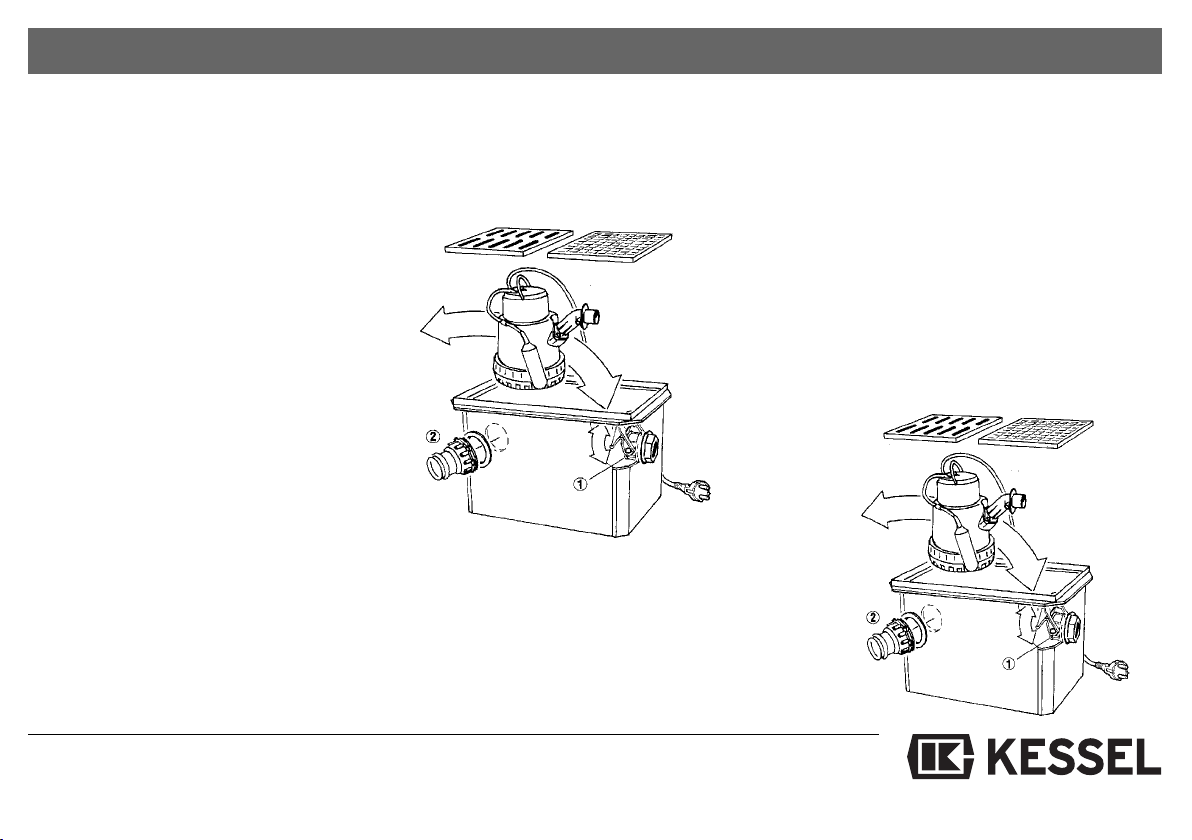

1.2.2 Unterflurinstallation
Die KESSEL- ebeanlage Minilift besteht
aus einem Grundkörper mit Abdeckplatte
und Schlitzrost.
Die Pumpe kann durch den Einhand-
Schnellverschluss (1) zu Wartungszwecken
oder für den mobilen Einsatz einfach ent-
nommen werden.
Durch die Anbringung von seitlichen Zulauf-
stutzen/Rohrdurchführungsdichtung (2)
können an die ebeanlage weitere Abwas-
serleitungen angeschlossen werden.
Eine separate Entlüftungsleitung ist nur er-
forderlich, wenn der Schlitzrost gegen eine
Abdeckplatte ausgetauscht wird.
Mit dem KESSEL-Aufsatzstück können stu-
fenlos beliebige Einbautiefen realisiert wer-
den.

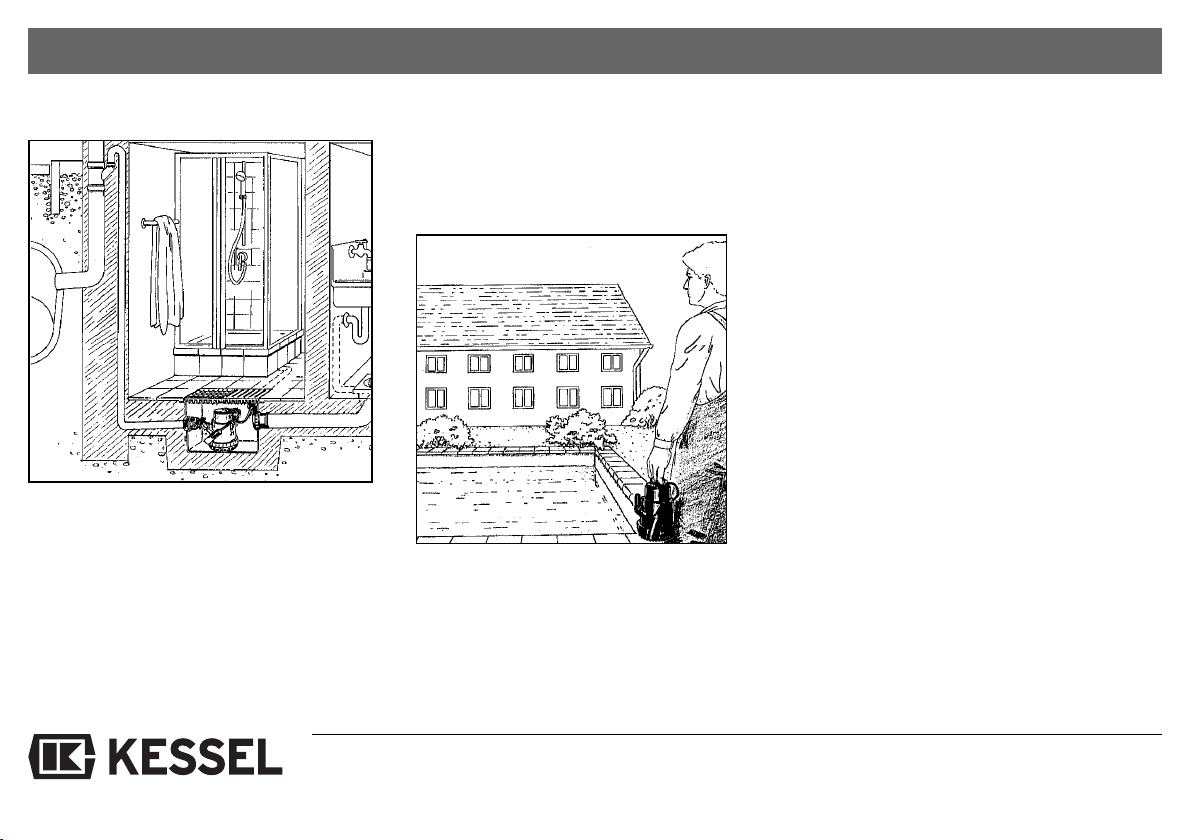

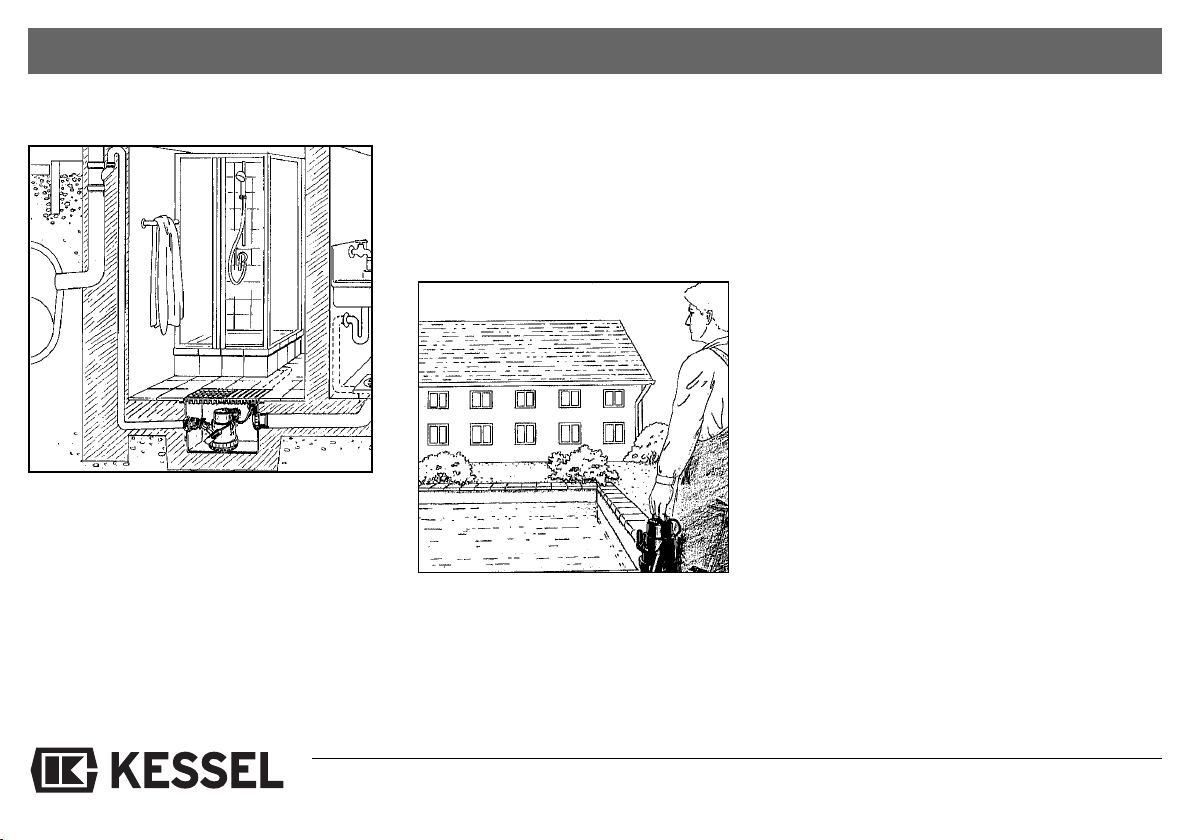

2. Einsatzbereiche
2.1 Dauerhafter Einbau
- Der KESSEL- ebeanlage Minilift darf nur
fäkalienfreies Abwasser zugeführt werden.
- Komplette Anlage ist aus Kunststoff. Pum -
pensteuerung mittels Schwimmerschalter.
- Für den Einsatz handelsüblicher aus halts -
waschmaschinen geeignet.
- Die Anlage wird mit 5 m Kabel geliefert.
- max. Abwassertemperaturen:
50°C bei Dauerbetrieb
75°C kurzzeitig
Grenzwert zur Einleitung in das öffentliche
Kanalnetz: max. 35°C
- p -Wert: mind. 6 - max. 10
- nicht für fetthaltiges Abwasser geeignet
2.2 Mobiler Einsatz der Pumpe
- Pumpe kann mit Schnellverschluss an der
Druckleitung im Gehäuse gelöst werden und
ist dann mobil verwendbar.
- Bei mobilem Pumpeneinsatz ist keine Rück-
schlagklappe vorhanden. Damit wird die
Entleerung der An schlussleitung sicherge-
stellt.
- Es ist zu beachten, dass die Steckerleitung
beim Wiedereinbau durch das Leerrohr ge-
zogen werden muss.
HINWEIS:
Abwasser-Ansaughöhe kann durch Abnahme
des Pumpen-An saugkorbes, der mit 3 Klipp -
verschlüssen an der Pum pe befestigt ist, ver-
ringert wer den.
Achtung: Vor Abnahme des Pumpenan-
saugkorbes Netzstecker ziehen.
- Vorsicht bei mobilem Einsatz: Eine Be-
nutzung der Pum pe in Schwimmbecken und
Gar tenteichen und de ren Schutz be rei chen
ist nur zu läs sig, wenn die Forderungen nach
VDE 0100, § 49d erfüllt sind.
-
INWEIS betreffend ÖVE: Ge mäß § 2022.1
müssen Pum pen zum Gebrauch in Schwimm -
becken und Garten mit einer festen Anschluss-
leitung ausgestattet über einen Trenntransfor-
mator gespeist werden. Da bei darf die Nenn-
spannung sekundär nicht überschritten wer -
den.
4

3. Einbau
5
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft
erfolgen (Elektrofachkraft im Sinne VDE 0105)
3.1 Einbau in die Bodenplatte/Unterflurinstallation
Bevor der Grundkörper in die Bodenplatte eingebaut wird, sind folgende Montagearbeiten
zu erledigen:
5. Pumpe auf Führungsrippen am Grund
des Grundkörpers (1) setzen. Pumpe in
der Füh rung zum Gewindestück schie-
ben, da bei Anschlussstück (4) in den
Gumminippel (9) einführen und mit Ver-
schluß (5) fixieren.
6. Zur Kabeldurchführung am Gehäuse
muß eine Rohrdurchführungsdichtung
DN 50 (im Lieferumfang enthalten) mon-
tiert werden. Genaue Anleitung siehe An-
bringung von seitlichen Zu läufen.
ACHTUNG: Das Kabel ist so auszurich-
ten, daß die Schwimmerfunktion nicht
beeinträchtigt wird.
7. Falls erforderlich, seitliche Zuläufe für Ab-
wasserleitungen anbringen.
8. Grundkörper in die Bodenplatte einset-
zen und Leerrohr für Kabeldurchführung
an Zulaufstutzen DN 50 anschließen, so-
weit erforderlich die seitlichen Zuläufe mit
den Zulaufstutzen verbinden. Stecker
kann nur durch max. 45°-Bögen geführt
werden.
1. Flachdichtung (8) über Gewindeteil des
Gewindestückes (6) schieben.
2. Gumminippel (9) in das Gewindestück
einstecken.
3. Komplettiertes Gewindestück von innen
durch vorhandene Aussparung schieben.
4. Sechskanntmutter (7) auf Gewindestück
(6) schrauben.

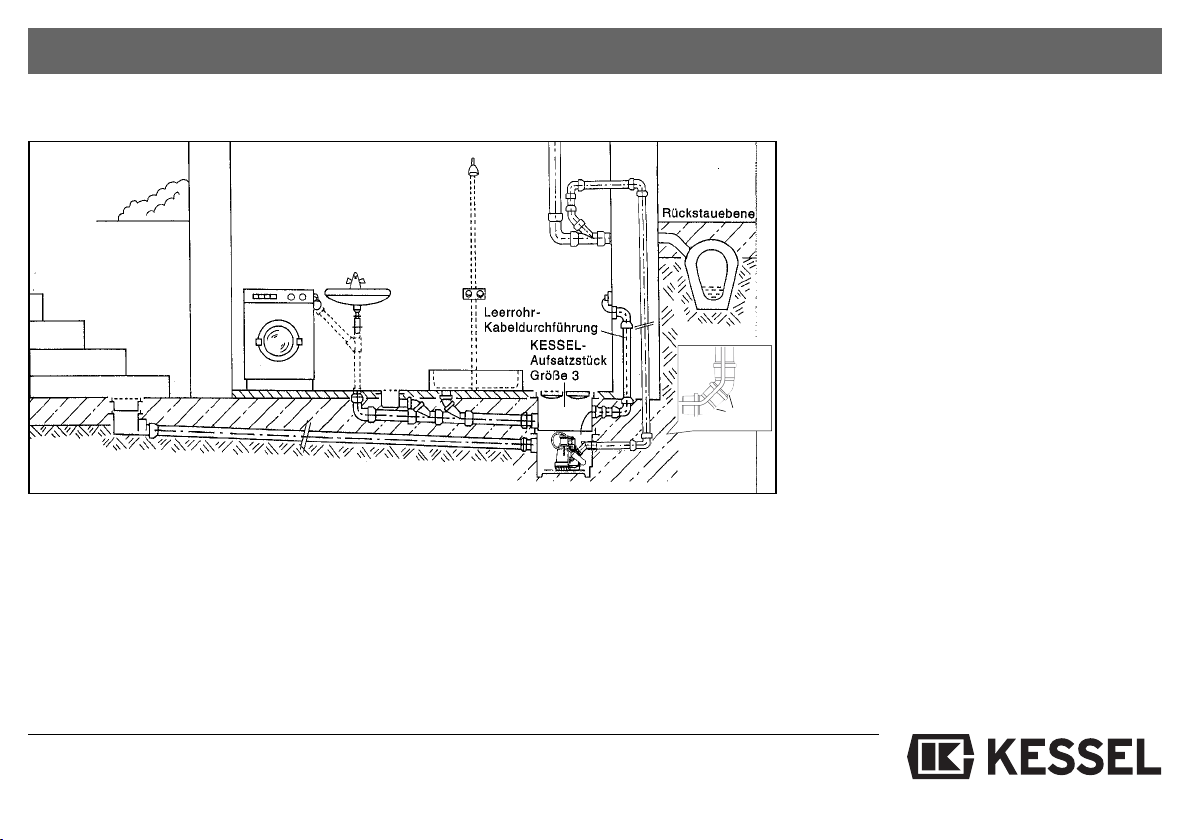

Lage der Ablaufstellen unterhalb d. öffentl. Kanalisation
max. 45°

3. Einbau
9. Druckleitung aus PVC DN 40 (nach DIN
8063) in Klebemuffe von Gewindestück
(6) kleben und über Rückstauebene mit-
tels Rückstauschleife in nächstes Ab-
wasserrohr führen. (Die Verbindung
muss längs kraftschlüssig erfolgen)
10.Grundkörper nach Anschluss sämtlicher
Rohrleitungen einbetonieren.
ACHTUNG: beim Einbetonieren Abdeck-
platte und Schlitzrost mit Einbauschutz-
folie einlegen!
11. Bei vertieftem Einbau ist ein Aufsatz-
stück (Bestell-Nr. 32 500) zu verwenden.
Durch beliebiges Absägen kann jede
Einbautiefe stufenlos erreicht werden.
Die Ab dichtung zwischen Grundkörper
und Auf satzstück erfolgt bauseits.
6
11 Grundkörper
12 Abdeckplatte
13 Pumpe
14 Anschlussstück
15 Verschluss
16 Pumpenanschluss
17 Sechskantmutter
18 Flachdichtung
19 Gumminippel
10 Gewindestück
11 Schlitzrost
12 Steckerleitung
13 Zulaufstutzen DN 50
14 Schwimmer
15 Ansaugkorb
16 Schwimmerbefestigung
17 Rückschlagklappe

3. Einbau
7

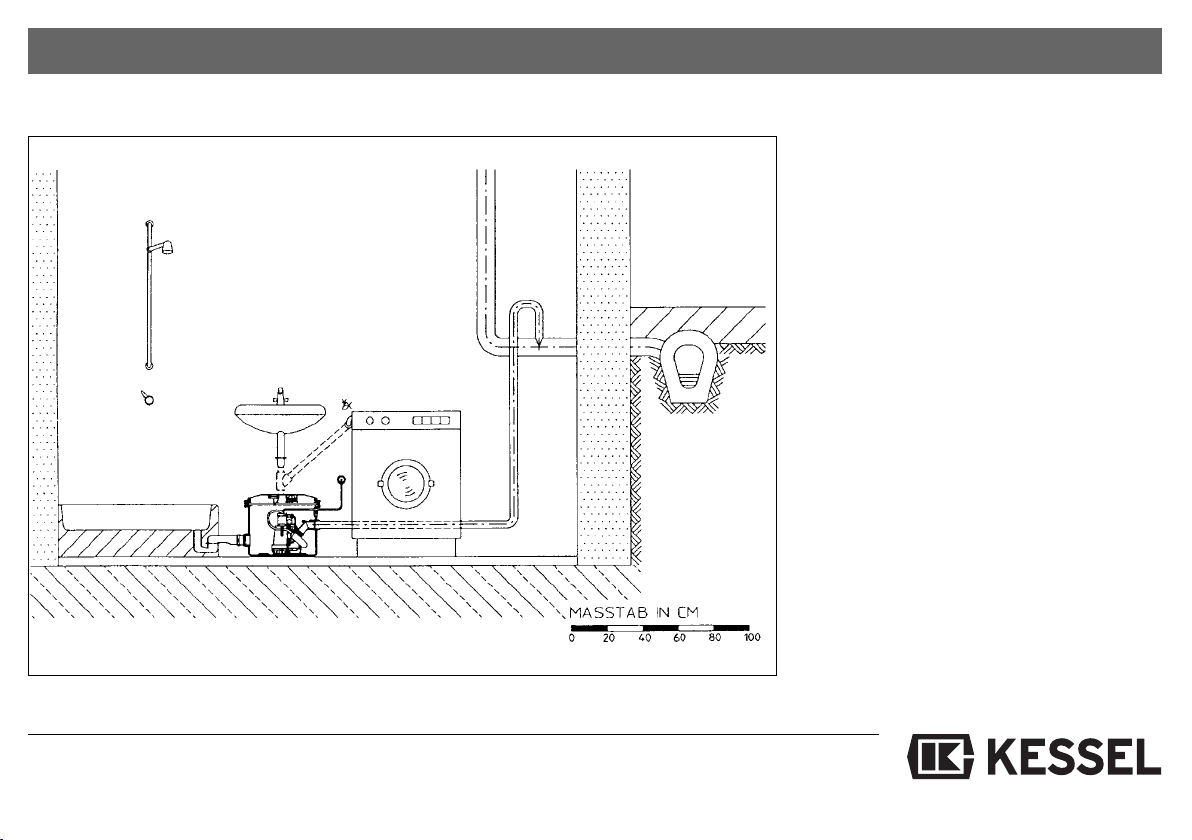

3.2 Freie Aufstellung/Überflurinstallation
Lage der Ablaufstellen unterhalb d. öffentl. Kanalisation
Bevor die Anlage aufgestellt wird, sind
folgende Montagearbeiten zu erledi-
gen:
1. Flachdichtung (8) über das Gewindeteil
2. Gumminippel (9) in das Gewindestück
einstecken.
3. Komplettiertes Gewindestück von innen
durch vorhandene Aussparung schie-
ben.
4. Sechskantmutter (7) auf Pumpenan-
schluss (6) schrauben.
5. Pumpe auf Führungsrippen am Grund
des Grundkörpers (1) setzen. Pumpe in
der Führung zum Pumpenschluss schie-
ben, dabei Anschlussstück (4) in Gum-
minippel (9) einführen und mit Ver-
schluss (5) fixieren.
ACHTUNG: Das Kabel ist so auszu-
richten, dass die Schwimmerfunk-
tion nicht beeinträchtigt wird.
6. Falls erforderlich, seitliche Zuläufe für
Abwasserleitungen anbringen.
Diese dürfen die Schwimmerfunktion
nicht beeinträchtigen!

3. Einbau
9
7. Druckleitung aus PVC DA 40 (nach DIN
8063) in Klebemuffe von Pumpenan-
schluß (6) kleben und über Rückstau -
ebene mittels Rückstauschleife in nächs -
tes Abwasserrohr führen. (Die Verbin-
dung muß längskraftschlüssig erfolgen)
8. Be- und Entlüftung kann über den serien-
mäßigen Kohleaktiv-Filter erfolgen.
Eine separate Entlüftungsleitung kann -
entsprechend den Vorschriften - auch bis
übers Dach verlegt werden.
3.3 Seitliche Zuläufe
Anbringen von seitlichen Zuläufen/
Zulaufstutzen zur Kabeldurchführung
DN 50 (bei Unterflurinstallation):
Je nach Bedarf können an der Minilift-
ebeanlage seitliche Zuläufe angebracht
werden. Die dazu benötigte Öffnung ist
mit der Sägeglocke (Best.-Nr. 50100) zu
bohren.
Eine dichte Verbindung zwischen ebe-
anlage und Zulaufrohr kann über den
KESSEL- Zulaufstutzen (Bestellnr. 39005)
oder der Rohrdurchführungsdichtung (Best.
Nr. 850114) hergestellt werden.
Bitte beachten Sie: Die Schwimmer-
funk tion darf durch die Anbringung der seit-
lichen Zu läufe nicht beeinträchtigt werden.

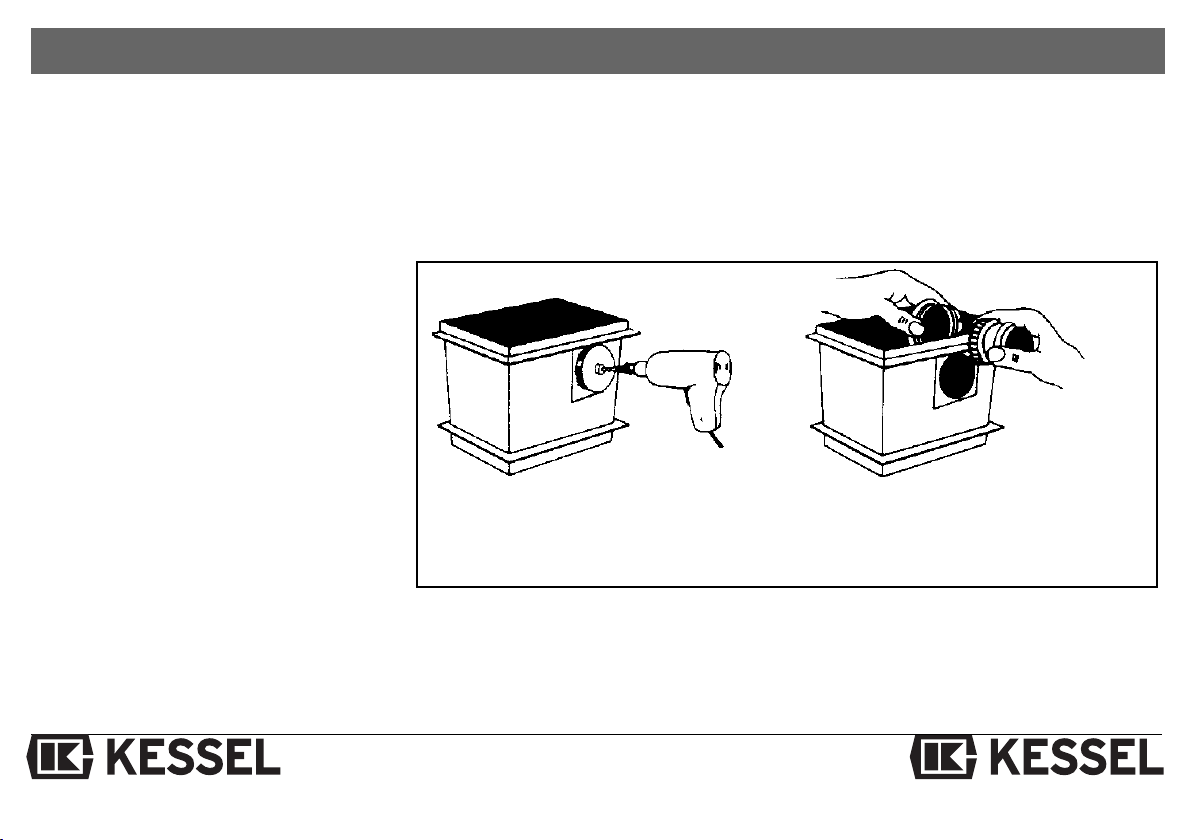

Anbohren des Grundkörpers, Anbringen des Zulaufstutzens oder Rohrdurch-
führungsdichtung DN 50. Weitere Rohrführung mit T-Rohr DN 50 mit maximal
45°-Bogen
8

Ersatzteile
1
2
3
45
6
7
10 9
8
11
13
12
Pos. Bezeichnung Art.Nr.
1 Aktivkohl lt r mit Spannklamm r 27208
2 Abd ckungss t mit D ck l, Kunststoffschraub n
und Ränd lmutt r
28036
3 D ck ldichtung 680019
4 Austausch-Pump , 300 W 28836
5 Austauschs t Flüg lrad mit Ansaugd ck l 28039
6 Ansaugkorb 680013
7 Gumminipp l 680020
8 Pump nv rri g lungss t 28031
9 Rückschlagklapp 27207
10 V rschlussh b l 680018
11 Kab ldichtung 680021
12 O-Ring 680014
13 Anschlussansch 680017

4. Inbetriebnahme
10
4. Inbetriebnahme:
Die Anlage ist betriebsbereit, wenn die Elek-
troanschlussleitung mit dem Netzanschluß
verbunden ist.
Für die Bedienung sind keine besonderen
Vorkehrungen zu treffen, da die Anlage im
eingebauten Zustand über die Schwimmer-
schaltung gesteuert wird. Es ist lediglich si-
cherzustellen, daß sich der Schwimmer frei
bewegen kann.

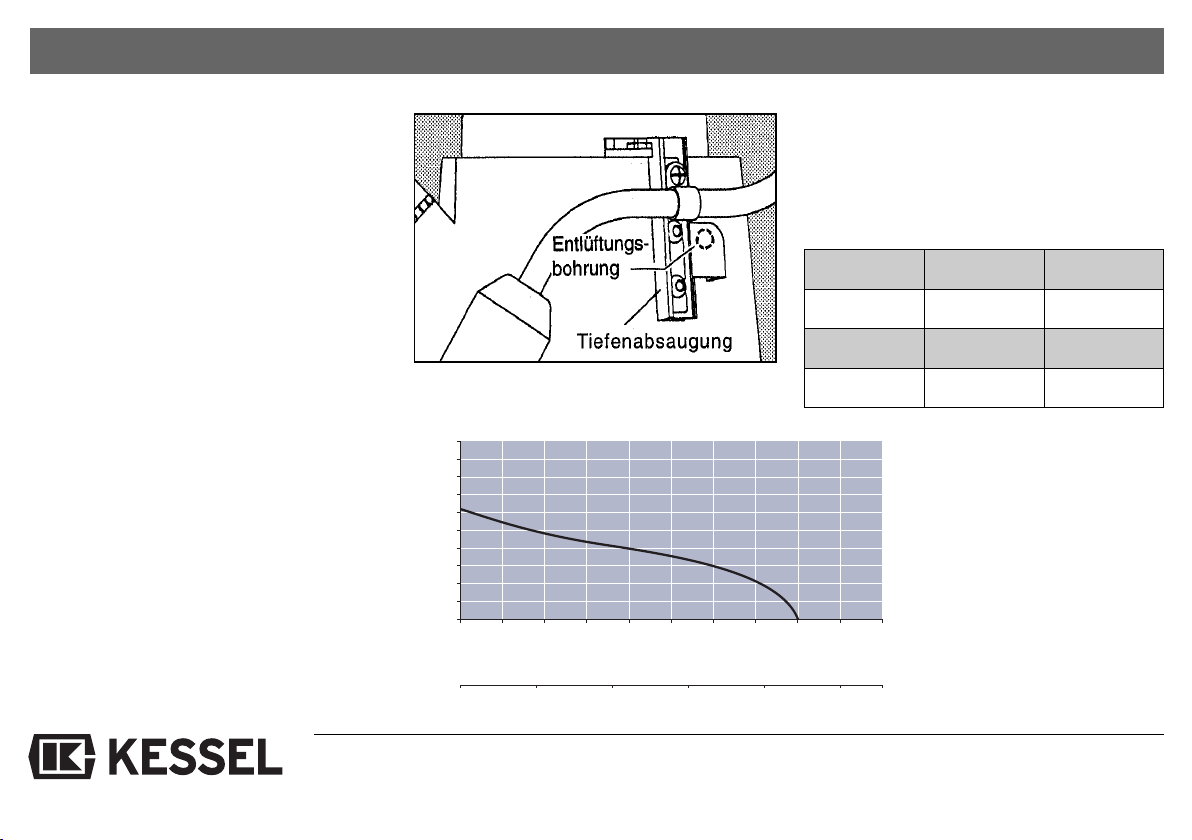

Zur Absenkung des Wasserstandes, bei
tie ferem seitlichem Zulauf (Mindesthöhe
zwi schen Zulaufsohle und Behälterun-
terkante 60 mm), ist der Schwimmer an
der Tiefenab sau gung (16) auf die ge-
wünschte Höhe zu fi xieren (Abb).
Achtung: Bei Schwimmerverstellung ist die
Schwimmerlänge von 180 +/- 5mm zu
beach ten.
4.1 Anlagen - Daten:
Leistungsdiagramm
Technische Daten:
Laufraddurchgang: max.10 mm
Temperatur: kurzfristig max. 75°C
im Dauerbetrieb max. 50°C
bei tiefster Schwimmereinstellung
Leistungs-
aufnahme Spannung Nennstrom
P1 = 0,3 kW 230V~/50 z 1,6 A
Drehzahl Gewicht Kabellänge
2800 U/min-1 7,3 kg 5 m
0
5
4
3
2
1
0
6
7
8
9
10
12345678910
Fördermenge Q (m³/h)
00,511,522,5
Fördermenge Q (l/s)
Förderhöhe H (mWS)

Inbetriebnahme, Inspektion/Wartung, Gewährleistung
11
4.2 Hinweis
- Die Installationen haben nach den gelten-
den Normen und Vorschriften zu erfolgen.
- örtliche Vorschriften und Verordnungen sind
zu beachten.
- Die Druckrohrleitungen müssen über die
ört lich festgelegten Rückstauebenen hoch-
geführt werden. Die Verbindungen der
Druck leitung müssen längskraftschlüssig
er folgen.
- Bevor die Minilift ebeanlage in Betrieb ge-
nommen wird, muss fachmännisch über-
prüft werden, ob die Elektroinstalla tion den
örtlichen EVU-Vorschriften entspricht. (EVU
= Energie-Versorgungsunternehmer)
- Die elektrische Steckvorrichtung ist vor Näs -
se zu schützen!
5. Inspektion/Wartung
5.1 Inspektion
Die Anlage ist nach DIN EN 12056-4, monat-
lich vom Betreiber durch Inaugenscheinnah-
me auf Funktion und Dichtheit zu prüfen.
5.2 Wartung
Die Anlage ist nach DIN EN 12056-4 durch
einen Fachkundigen zu warten:
 vierteljährlich bei Anlagen in gewerblichem
Betrieb.
 halbjährlich bei Anlagen in Mehrfamilien-
häusern.
 jährlich bei Anlagen in Einfamilienhäusern
 zusätzlich ist die Entlüftungsbohrung
(siehe Kapitel 4) auf Verstopfung zu prüfen
und ggf. zu reinigen.
6. Gewährleistung
1. Ist eine Lieferung oder Leistung mangelhaft,
so hat KESSEL nach Ihrer Wahl den Mangel
durch Nachbesserung zu beseitigen oder eine
mangelfreie Sache zu liefern. Schlägt die
Nachbesserung zweimal fehl oder ist sie wirt-
schaftlich nicht vertretbar, so hat der
Käufer/Auftraggeber das Recht, vom Vertrag
zurückzutreten oder seine Zahlungspflicht
entsprechend zu mindern. Die Feststellung
von offensichtlichen Mängeln muss unverzüg-
lich, bei nicht erkennbaren oder verdeckten
Mängeln unverzüglich nach ihrer Erkennbar-
keit schriftlich mitgeteilt werden. Für Nachbes-
serungen und Nachlieferungen haftet KES-
SEL in gleichem Umfang wie für den ur-
sprünglichen Vertragsgegenstand. Für Neu-
lieferungen beginnt die Gewährleistungs-
frist neu zu laufen, jedoch nur im Umfang der
Neulieferung. Es wird nur für neu hergestellte
Sachen eine Gewährleistung übernommen.
Die Gewährleistungsfrist beträgt 24 Monate
ab Auslieferung an unseren Vertragspartner .
§ 377 GB findet weiterhin Anwendung.
Über die gesetzliche Regelung hinaus erhöht
die KESSEL AG die Gewährleistungsfrist für
Leichtflüssigkeitsabscheider, Fettabscheider,
Schächte, Kleinkläranlagen und Regenwas-
serzisternen auf 20 Jahre bezüglich Behälter.
Dies bezieht sich auf die Dichtheit, Gebrauch-
stauglichkeit und statische Sicherheit.
Voraussetzung hierfür ist eine fachmännische
Montage sowie ein bestimmungsgemäßer Be-
trieb entsprechend den aktuell gültigen Ein-
bau- und Bedienungsanleitungen und den gül-
tigen Normen.
2. KESSEL stellt ausdrücklich klar, dass Ver-
schleiß kein Mangel ist. Gleiches gilt für
Fehler, die aufgrund mangelhafter Wartung
auftreten.
Hinweis: Das Öffnen von versiegelten Kom-
ponenten oder Verschraubungen darf nur
durch den ersteller erfolgen. Andernfalls
können Gewährleistungsansprüche ausge-
schlossen sein.
Stand 01. 06. 2010

Führend in Entwässerung
Privater Wohnungsbau
ohne Kanalanbindung
1 2 3 4 5
Öffentlicher Bau
z.B. Freizeitanlagen
6 4
Privater Wohnungsbau
Ein- und Mehrfamilienhaus
Gewerblicher Bau
z.B. Tan stellen
Gewerblicher Bau
z.B. Hotel
Öffentlicher Bau
z.B. Kran enhaus
4 5
Gewerblicher Bau
z.B. Industriebau
1 Rüc stauverschlüsse 2
Rüc stauhebeanlagen 3 Hebeanlagen
4 Abläufe / Rinnen 5 Abscheider 6 Klein läranlagen
1 2 3 4 5
1 2 3 4 5
1 2 3 4
2 3 5

INSTALLATION AND OPE ATING INST UCTIONS
KESSEL - Minilift Greywater Pumping System
For above or below ground installation
Compa t – easy installation
Pumping height up to 6.5 meters (21 feet)
Qui k release me hanism for pump removal
Art. nos. 28 560 / 28 570
Product advantages
Name/Sign Date Location Stamp company
The installation and service of this unit should be carried out
by a licensed professional servicer
Edition: 03/2015
ID number: 157-030
Subject to technical amendments
Ill. 28 570
Ill. 28 560
guaranteedwith
testedquality
Type-tested
and monitored
L
GA

Table of Contents
1. General 1.1 Purpose ............................................................................................ Page 15
1.2 Product description ........................................................................... Page 15
1.2.1 Above floor / free standing installation.............................................. Page 15
1.2.2 In the slab (below grade) installation ................................................ Page 15
2. Applications 2.1 Permanent installations .................................................................... Page 16
2.2 Removal of pump for use elsewhere ................................................ Page 16
3. Installation 3.1 Installation in the slab (below grade) ................................................ Page 17
3.2 Above floor / free standing installation.............................................. Page 19
3.3 Tips ................................................................................................... Page 20
3.4 Spare Parts....................................................................................... Page 21
4. Commissioning 4.1 Product information - data................................................................. Page 22
4.2 Tips ................................................................................................... Page 23
5. Inspection and maintenance 5.1 Inspection ......................................................................................... Page 23
5.2 Maintenance ..................................................................................... Page 23
6. Warranty .......................................................................................................... Page 23
14

1. General
15
1.1 Application
The Minilift is a wastewater lifting station
designed for pumping sewage free waste-
water (no WC connection) according to DIN
EN 12056.
1.2 Product description
1.2.1.Above floor/free standing installation
installed in a free standing / above grade
area. The Minilift chamber is ventilated
through an integrated activated charcoal fil-
ter which keeps any type of odor problems
in the room of installation to a minimum. A
separate (roof-exiting) ventilation pipe can
be connected to the system if desired.
The Minilift is an excellent choice for below
grade renovations which include installati-
ons of showers, sinks, washing machines,
etc. The newly installed fixtures can simply
be plumbed into the Minilift which in turn will
be connected to the existing building’s wa-
stewater piping (above the backwater level).
Multiple inlets can be connected to the Mi-
nilift using the quickinstall KESSEL inlet ad-
aptors (Illustration 2).
The pump is also equipped with a quickre-
lease lock (Illustration 1) for pump removal
and use in other applications.
1.2.2.In the slab (below grade) installation
The Minilift for in the slab / below grade
installations consists of a pumping chamber
with cover and inlet grate. Multiple inlets can
also be connected to the Minilift using the
quick-install KESSEL inlet adaptors (Illustrati-
on 2) and the pump can be removed using the
quick-release lock (Illustration 1).
Deeper installation depths can be accomoda-
ted by the use of a KESSEL variable height
adjusting section which is available upon
request. A separate ventilation pipe can be
connected to the system if the inlet grate is
removed and replaced with an available sea-
led cover.

2. Applications
2.1 Permanent installations
- When the Minilift is permanently installed (as
seen in the Illustration) it is important that
only greywater is fed into the unit (showers,
sinks, washing machines, etc.). Toilets, for
example, are not to be plumbed into the Mi-
nilift®.
- The entire unit is of polymer construction for
corrosion resistance. The Minilift pump is con-
trolled by a float switch.
- The Minilift is designed for connection to
standard household clothes washing ma-
chines.
- The unit is delivered with a 5 meter (16.5
feet) power chord.
- The Minilift can handle continuous wastewa-
ter at 50 C (122 deg F) and can handle up to
75 C (167 deg F) for short periods of time.
2.2 emoval of pump for use elsewhereIn
cases that the Minilift pump is temporarily nee-
ded for another application, the pump can be
quickly and easily removed by unlocking the
quick-release lock. If removing the pump be
sure not to remove the integrated backflow
flap. This flap assembly should remain atta-
ched to the Minilft chamber so that no waste-
water in the outlet pressure pipe will flow back
into the chamber. Also when removing the
pump (if pump cable is run through an under-
ground conduit) be sure to tie a string to the
power chord plug so that the string will be pul-
led through the conduit and into the Minilift
chamber. This will aid in guiding the plug back
through the conduit and to the power source
when re-installing the pump.
TIP: By removing the black suction basket
(#15) on the bottom of the pump, the suction
height can be reduced. This can often be of
help when the distance between the floor and
the pump’s impeller needs to be as low as pos-
sible.
Caution – before removing the black suction
basket make sure the pump IS NOT connec-
ted to a power source.
TIP: In cases where the pump is used to pump
out swimming pools, small ponds or any area
where people or animals may be present – be
sure to follow all local and national electrical
codes to ensure safety. This type of application
must follow VDE 0100 Section 49d require-
ments.
16

3. Installation
17
3.1 Installation in the slab (below grade)
Before the Minilift chamber is installed in the slab or floor area, the following must first be
assembled (note all the (#) refer to the illustration on the following page):
portion of the quick release mechanism
which will securely fasten the entire fixt.
5. Insert the Minilift pump into the chamber
and make sure that the base of the pump
aligns and securely sits on the guiderails
on the base of the chamber. Now move
the pump forward so that the outlet of the
pump (#4) securely inserts into the quick
release mechanism (#6 & #9). Lock the
pump in place by closing the locking lever
(#5).
CAUTION – Make sure that the pump’s
power cable does not hinder the proper fun-
ction / movement of the pump’s float switch.
6. Assemble the included DN 50 conduit ad-
aptor into the pre-drilled hole (#13)
7. If required, connect any additional inlets
to the body of the Minilift making sure that
these inlets will not affect the function of
the pump’s float switch.
8. Place the chamber with pump into the
prepared slab or floor opening. Connect
the power cable conduit to the DN 50
conduit adaptor. Connect all additional
drainage pipe to the prepared inlets.
1. Place the flat gasket (#8) over the proper
portion of the quick release mechanism
(#6).
2. Insert the interior rubber seal (#9) inside
the other side of the quick release me-
chanism(#6).
3. Now insert the quick release mechanism
from inside the Minilift chamber through
the pre-drilled hole so that it now sticks
out of the exterior side of the chamber.
4. From the exterior of the chamber, screw
on the locking nut (#7) onto the threaded
Drainage points situated below public sewer level
max. 45°

3. Installation
9. Making sure that these inlets will not af-
fect the function of the pump’s float
switch.
10. Insert and glue the outgoing pressure
pipe (DN 40) (according to DIN 8063)
inside the outlet portion of the Minilift
(#7 & #6) (glue is supplied). Make sure
that the outgoing pressure pipe is secu-
rely installed.
CAUTION – Before pouring concrete, make
sure to protect the solid cover (#2) and gra-
ted cover (#11) with a foil or plastic wrap so
that these pieces stay clean.
11. After all conduit and drainage pipe
connections have been properly made
pour concrete around Minilift and secure
in place.
11. If deeper installations are necessary,
KESSEL extension section (Article
#32500) can be used. Seal between the
extension section and the Minilift cham-
ber takes place on site.
18
1. Chamber
2. Cover and grate
3. Pump
4. Pump outlet
5. Locking lever
6. Quick release mechanism
7. Locking nut
8. Flat gasket
9. Rubber seal
10. O-ring
11. Grated cover
12. Pump power cable
13. DN 50 hole
14. Float switch
15. Suction basket
16. Float switch adjustment
17. Back flow flap

3. Installation
19
3.2 Above floor / free standing installation
Drainage points situated below public sewer level
Before installing the Minilift please make
sure that the following steps are taken:
1. Place the flat gasket (#8) over the proper
portion of the quick release mechanism
(#6).
2. Insert the interior rubber seal (#9) inside
the other side of the quick release me-
chanism (#6).
3. Now insert the quick release mechanism
from inside the Minilift chamber through
the pre- drilled hole so that it now sticks
out of the exterior side of the chamber.
4. From the exterior of the chamber, screw on
the locking nut (#7) onto the threaded por-
tion of the quick release mechanism which
will securely fasten the entire fixture.
5. Insert the Minilift pump into the chamber
and make sure that the base of the pump
aligns and securely sits on the guiderails
on the base of the chamber. Now move
the pump forward so that the outlet of the
pump (#4) securely inserts into the quick
release mechanism (#6 & #9). Lock the
pump in place by closing the locking lever
(#5).

3.3 Additional inlets
Connection of lateral inlets or cable con-
duits (for concrete floor installation) size
DN 50.
Additional inlets can be connected to the
chamber of the Minilift by cutting out preci-
sion DN 50 holes with the KESSEL drill
attachment (Order # 50100). Please make
sure that any additional inlets connected to
the Minilift chamber do not interere with the
functioning of the pump’s float switch. Plea-
se note that a minimum height of 60 mm
should be maintained between the inlet
level of all pipes and the bottom of the
chamber.
Please note: The float switch operation/
movement should not be blocked by any
additional lateral inlet (DN 50).
Illustration of hole drilling and inlet connection for additional lateral inlet (DN 50).
3. Installation
20
CAUTION – Make sure that the pump’s
power cable does not hinder the proper fun-
ction / movement of the pump’s float switch.
6. If required, connect any additional inlets
to the body of the Minilift making sure that
these inlets will not affect the function of
the pump’s float switch.
7. Insert and glue the outgoing pressure
pipe (DN 40)(according to DIN 8063) insi-
de the outlet portion of the Minilift (#7 &
#6) (glue is supplied). Make sure that the
outgoing pressure pipe is securely instal-
led.
8. The Minilift (art.no. 28560) is ventilated
through the charcoal filter located on the
Minilift cover. If desired, a separate venti-
lation pipe can also be run to the buil-
ding’s main ventilation pipe or directly to
the roof.
