Klarstein FIGO 10029345 User manual

FIGO
Deckenventilator
Ceiling Fan
Ventilateur de plafond
Ventilador de techo
Ventilatore a sotto
www.klarstein.com
10029345 10029346 10033505

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung.
Scannen Sie den folgenden QR-Code, um Zugri auf die
aktuellste Bedienungsanleitung und weitere Informationen
rund um das Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise 4
Installation 5
Inbetriebnahme und Bedienung 7
Hinweise zur Entsorgung 8
Hersteller & Importeur (UK) 8
TECHNISCHE DATEN
Artikelnummer 10029345, 10029346, 10033505
Stromversorgung 220-240 V~ 50-60 Hz
English 9
Français 15
Italiano 21
Español

4
DE
SICHERHEITSHINWEISE
• Befestigen Sie den Ventilator niemals an einer Steckdose, sondern an der
Decke selbst.
• Der Mindestabstand zwischen den Ventilatorblättern und dem Boden muss
mehr als 2,3 m betragen. Die Mindesttragfähigkeit des Hakens, an dem der
Ventilator aufgehängt wird, muss 100 kg betragen.
• Achten Sie darauf, dass Sie einen allpoligen Trennschalter mit einem
Kontaktabstand von mindestens 3 mm zwischen den Polen in der Zuleitung
zum Deckenventilator installieren.
• Schalten Sie vor dem Anschließen die Stromversorgung aus.
• Die elektrische Verkabelung muss den örtlichen Vorschriften entsprechen.
• Der Lüfter muss ordnungsgemäß geerdet sein, um die Gefahr von
Stromschlägen zu vermeiden.
• Montieren Sie den Ventilator niemals in einem feuchten oder nassen Raum.
• Seien Sie vorsichtig, wenn Sie sich in der Nähe der rotierenden Blätter
aufhalten.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte
Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für
sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und
den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit
verbundenen Risiken verstehen.
Hinweis: Lassen Sie den Ventilator immer von jemandem installieren, der sich
mit der elektrischen Verkabelung auskennt.

5
DE

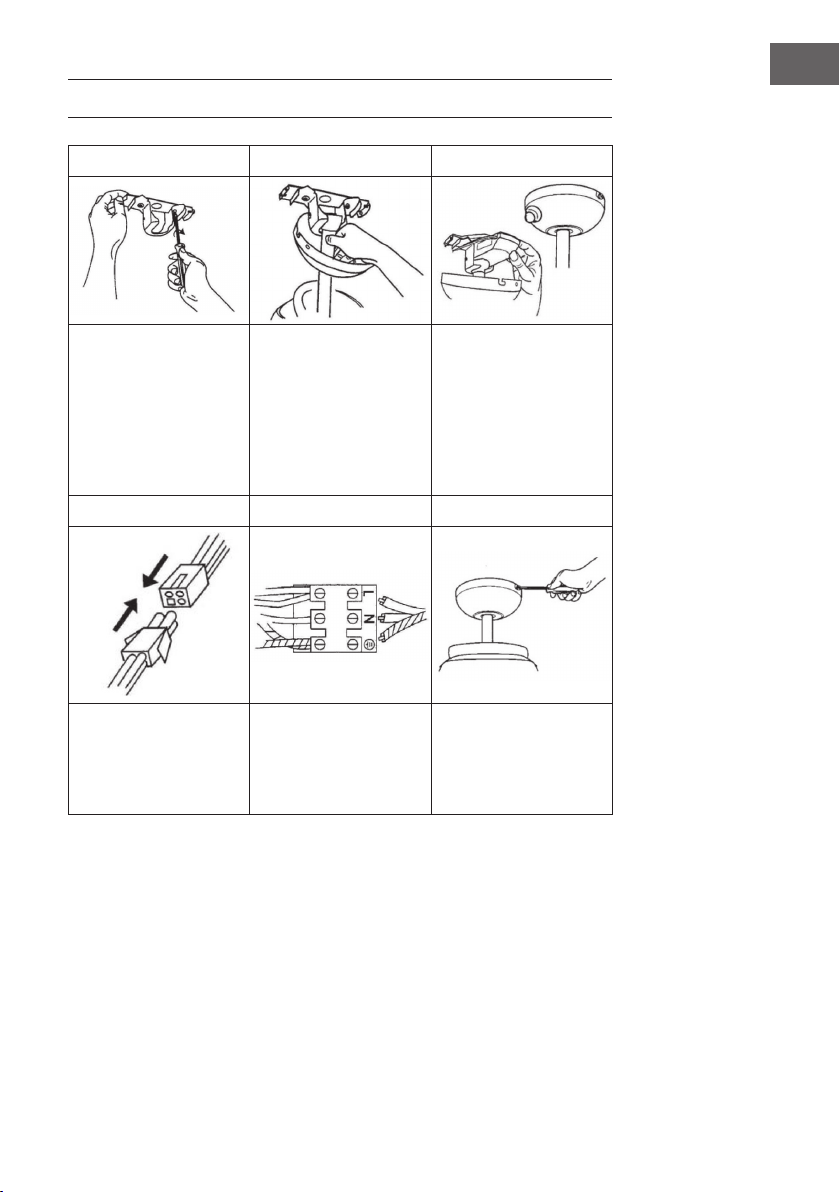

INSTALLATION
123
Befestigen Sie die
Montageplatte mit zwei
Schrauben, Federringen
und Unterlegscheiben
an einem Deckenbalken.
Der Deckenbalken
muss stark genug
sein das Gewicht des
beweglichen Ventilators
zu tragen.
Befestigen Sie die
Ventilator-Bauteile an
der Montageplatte.
Richten Sie das
Kugelgelenk des
Ventilators an der
Aufhänglasche der
Montageplatte aus.
Stecken Sie den
Empfänger für die
Fernbedienung zwischen
die Klammer und das
Kugelgelenk.
456
Verbinden Sie die
internen Kabel,
indem sie die zwei
Plastikanschlüsse
zusammenstecken, bis
sie einrasten.
Verbinden Sie die
Kabel der geerdeten
Stromquelle mit der
Klemmleiste.
Schieben Sie die
Abdeckung über die
Montageplatte. Achten
Sie darauf, dass Sie
dabei keine Kabel
abklemmen.

6
DE
789
Befestigen Sie die
Rotorblätter mit den
Federringen und
Schrauben, die sich
bereits am Motor
benden.
Verbinden Sie die
Lampenkabel,
indem sie die zwei
Plastikanschlüsse
zusammenstecken, bis
sie einrasten.
Befestigen Sie die
Lampenfassung an den
Montageklammern und
xieren Sie sie mit drei
Fixierschrauben und
Sternscheiben. Achten
Sie darauf, dass sie dabei
keine Kabel abklemmen.
10 11
Befestigen Sie die Birnen
(max. 42 W E14, nicht im
Lieferumfang enthalten)
an der Lampenfassung.
Befestigen Sie den
Lampenschirm an der
Fassung, indem Sie
ihn im Uhrzeigersinn
drehen.

7
DE
INBETRIEBNAHME UND BEDIENUNG
• Drücken Sie auf die Speed-Taste an der Fernbedienung um eine
Geschwindigkeit auszuwählen: HI: Hoch - MED: Mittel - LOW: Niedrig - OFF:
Aus.
• Mit dem Schalter am Motorgehäuse lässt sich die Richtung des Luftstroms
beeinussen, den die Rotorblätter erzeugen. Achtung: Schalten Sie den
Ventilator aus, bevor Sie die Richtung des Luftstroms ändern und warten Sie
bis der Ventilator angehalten hat, damit Sie sich nicht verletzen oder den
Motor beschädigen.
• Kaltes Wetter: Stellen Sie den Schalter auf RIGHT, damit die Blätter die warme
Luft unter der Decke in den Raum darunter verteilen.
• Warmes Wetter: Stellen Sie den Schalter auf LEFT, damit die Blätter einen
kühlenden Luftstrom erzeugen und in den Raum verteilen.
• Drücken Sie auf die ON/OFF Licht-Taste an der Fernbedienung, um das Licht
am Ventilator ein- und auszuschalten.
Fernbedienung
Benutzen Sie die Fernbedienung, um die Windgeschwindigkeit zu ändern und
das Licht oder den Ventilator ein- bzw. auszuschalten. Schieben Sie die Klappe
des Batteriefachs zurück und legen Sie zwei AAA-Batterien (nicht im Lieferumfang
enthalten) ein. Achten Sie darauf, dass Sie die Batterien richtig herum einsetzen.
Schließen Sie das Batteriefach anschließend wieder. Achten Sie darauf, dass das
Batteriefach immer fest geschlossen ist. Legen Sie die Fernbedienung nicht in
direktes Sonnenlicht. Versuchen Sie nicht leere Batterien wieder aufzuladen.
Laden Sie nur Batterien auf, die ausdrücklich dafür vorgesehen sind. Entsorgen Sie
Batterien nicht im Feuer, um Explosionen vorzubeugen.

8
DE
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung
zur Entsorgung von elektrischen und elektronischen
Geräten gibt, weist dieses Symbol auf dem Produkt oder
auf der Verpackung darauf hin, dass dieses Produkt
nicht im Hausmüll entsorgt werden darf. Stattdessen
muss es zu einer Sammelstelle für das Recycling von
elektrischen und elektronischen Geräten gebracht
werden. Durch regelkonforme Entsorgung schützen
Sie die Umwelt und die Gesundheit Ihrer Mitmenschen
vor negativen Konsequenzen. Informationen zum
Recycling und zur Entsorgung dieses Produkts,
erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem
Hausmüllentsorgungsdienst.
Dieses Produkt enthält Batterien. Wenn es in Ihrem
Land eine gesetzliche Regelung zur Entsorgung von
Batterien gibt, dürfen die Batterien nicht im Hausmüll
entsorgt werden. Informieren Sie sich über die örtlichen
Bestimmungen zur Entsorgung von Batterien. Durch
regelkonforme Entsorgung schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen vor negativen
Konsequenzen.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom

9
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage
caused by disregard of the instructions and improper use.
Scan the QR code to get access to the latest user manual
and more product information.
CONTENT
Safety Instructions 10
Installation 11
Commissioning and Operation 13
Disposal Considerations 14
Manufacturer & Importer (UK) 14
TECHNICAL DATA
Item number 10029345, 10029346, 10033505
Power supply 220-240 V~ 50-60 Hz

10
EN
SAFETY INSTRUCTIONS
• Never attach the fan to a power point,but to the ceiling itself.
• The minimum distance between the blades of the fan and the oor must be
more than 2.3 m. The minimum carrying capacity of the hook from which the
fan is hung must be 100 kg.
• Make sure to install all poles disconnection switch having a contact separation
of at least 3 mm between poles in the supply wiring to the ceiling fan.
• The model or type reference of luminaries which may be installed in fans
which are constructed for his purpose.
• Switch o the power before connecting.
• The electrical wiring must be in accordance with the local regulation.
• The fan must be properly earthed to avoid the risk of electric shocks.
• Never mount the fan in a moist or wet room.
• Be careful when working near the rotating blades.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device
by a responsible person who understands the associated risks.
Note: Always have your fan installed by someone who is knowledgeable about
electrical wiring.

11
EN
INSTALLATION
123
Fasten the mounting
plate to a ceiling joist
with two screws, lock
washers and washers.
The ceiling joist must
be strong enough to
support the weight of
the moving fan.
Attach the fan
components to the
mounting plate. Align
the ball joint of the fan
with the suspension lug
of the mounting plate.
Insert the remote control
receiver between the
clamp and the ball joint.
456
Connect the internal
cables by plugging the
two plastic connectors
together until they snap
into place.
Connect the cables of
the grounded power
source to the terminal
block.
Slide the cover over the
mounting plate. Make
sure that you do not
disconnect any cables in
the process.

12
EN

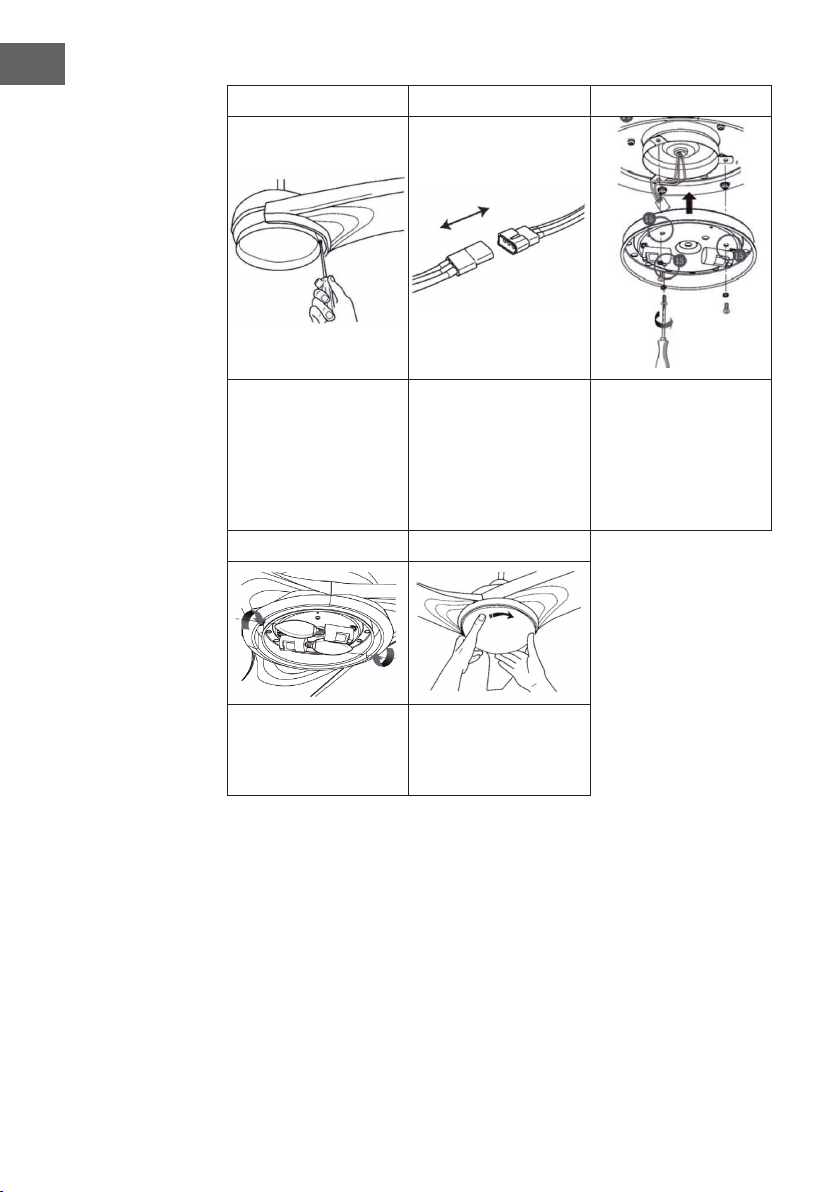

789
Attach the rotor blades
with the spring washers
and screws that are
already on the motor.
Connect the lamp
cables by plugging the
two plastic connectors
together until they snap
into place.
Attach the lamp socket
to the mounting
brackets and x it with
three xing screws and
star washers. Make
sure that you do not
disconnect any cables in
the process.
10 11
Attach the bulbs (max.
42 W E14, not included)
to the lamp holder.
Attach the lampshade to
the socket by turning it
clockwise.

13
EN
COMMISSIONING AND OPERATION
• Press the Speed button on the remote control to select a speed: HI: High •
MED: Medium • LOW: Low • OFF: O.
• The switch on the motor housing can be used to inuence the direction of
the airow generated by the rotor blades. Caution: Turn o the fan before
changing the direction of the airow and wait until the fan has stopped so that
you do not injure yourself or damage the motor.
• Cold Weather: Set the switch to RIGHT to allow the blades to distribute the
warm air under the ceiling to the room below.
• Warm weather: set the switch to LEFT so the blades create a cooling airow
and distribute it into the room.
• Press the ON/OFF light button on the remote control to turn the light on the
fan on and o.
Remote Control
Use the remote control to change the wind speed and turn the light or fan on/
o. Slide back the battery compartment door and insert two AAA batteries (not
included). Make sure that you insert the batteries the right way round. Then close
the battery compartment again. Make sure that the battery compartment is always
rmly closed. Do not place the remote control in direct sunlight. Do not attempt to
recharge dead batteries. Only charge batteries that are expressly intended for this
purpose. Do not dispose of batteries in re to prevent explosions.

14
EN

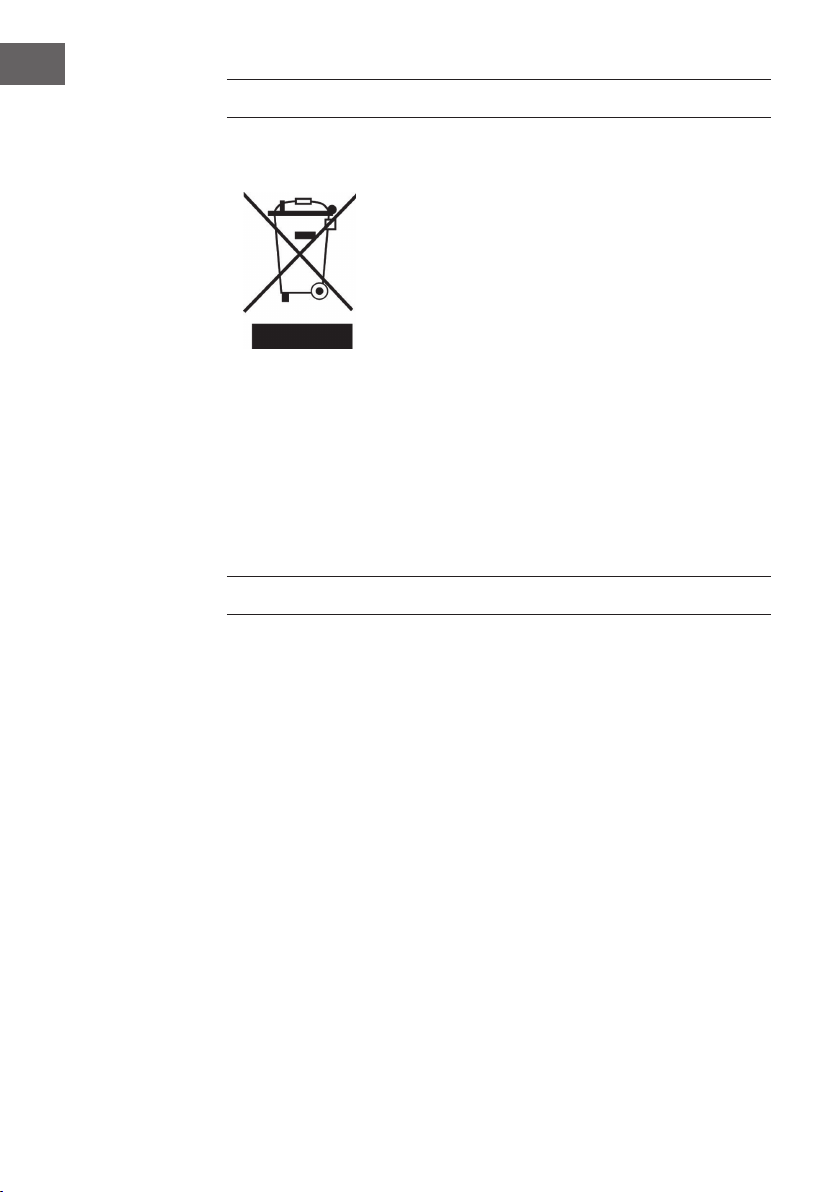

DISPOSAL CONSIDERATIONS
If there is a legal regulation for the disposal of electrical
and electronic devices in your country, this symbol on the
product or on the packaging indicates that this product
must not be disposed of with household waste. Instead,
it must be taken to a collection point for the recycling
of electrical and electronic equipment. By disposing of
it in accordance with the rules, you are protecting the
environment and the health of your fellow human beings
from negative consequences. For information about the
recycling and disposal of this product, please contact your
local authority or your household waste disposal service.
This product contains batteries. If there is a legal
regulation for the disposal of batteries in your country,
the batteries must not be disposed of with household
waste. Find out about local regulations for disposing
of batteries. By disposing of them in accordance with
the rules, you are protecting the environment and the
health of your fellow human beings from negative
consequences.
MANUFACTURER & IMPORTER (UK)
Manufacturer:
Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin, Germany.
Importer for Great Britain:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom

15
FR
Chère cliente, cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel
appareil. Veuillez lire attentivement et respecter les
instructions de ce mode d’emploi an d’éviter d’éventuels
dommages. Nous ne saurions être tenus pour responsables
des dommages dus au non-respect des consignes et à
la mauvaise utilisation de l’appareil. Scannez le QR-Code
pour obtenir la dernière version du mode d‘emploi et des
informations supplémentaires concernant le produit
SOMMAIRE
Consignes de sécurité 16
Installation 17
Mise en marche et utilisation 19
Informations sur le recyclage 20
Fabricant et importateur (UK) 20
FICHE TECHNIQUE
Numéro d'article 10029345, 10029346, 10033505
Alimentation 220-240 V~ 50-60 Hz

16
FR
CONSIGNES DE SÉCURITÉ
• Ne connectez jamais le ventilateur à une prise électrique, mais au plafond
lui-même.
• La distance minimale entre les pales du ventilateur et le sol doit être
supérieure à 2,3 m. La capacité de charge minimale du crochet sur lequel le
ventilateur est suspendu doit être de 100 kg.
• Assurez-vous de disposer d’un disjoncteur omnipolaire avec un espace entre
les contacts d‘au moins 3 mm entre les pôles de la ligne d‘alimentation du
ventilateur de plafond.
• Eteignez l‘appareil avant de le connecter.
• Le câblage électrique doit être conforme aux réglementations locales.
• Le ventilateur doit être correctement mis à la terre pour éviter tout risque de
choc électrique.
• Ne jamais installer le ventilateur dans une pièce humide ou mouillée.
• Faites attention quand vous approchez des pales en rotation.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des
personnes ayant des capacités physiques, sensorielles et mentales limitées
et / ou dénuées d‘expérience et de connaissances, à condition d‘avoir été
instruits au fonctionnement de l‘appareil par une personne responsable et
d‘en comprendre les risques associés.
Remarque : Faites toujours installer le ventilateur par une personne ayant
de bonnes connaissances en électricité pour avec le câblage.

17
FR
INSTALLATION
123
Fixer la plaque de
montage au mur
avec deux vis, deux
rondelles élastiques
et deux rondelles à
une solive. La solive
doit être susamment
solide pour supporter la
charge du ventilateur en
mouvement.
Fixer la tige du
ventilateur à la plaque
de montage. Aligner la
coupole du ventilateur
avec les encoches
d’accrochage de la
plaque de montage.
Installer le récepteur
de la télécommande
entre les xations et la
coupole.
456
Raccorder les câbles
internes en branchant
et encliquetant les
deux connecteurs en
plastique.
Relier les câbles
d’alimentation grâce au
domino.
Fixer la coupole à la
plaque de montage.
Veiller à ce qu’aucun
câble ne se déconnecte
pendant l’opération.

18
FR
789
Fixer les pales avec les
rondelles élastiques et
les vis qui se trouvent
déjà sur le moteur.
Raccorder les câbles de
la lampe en branchant
et encliquetant les
deux connecteurs en
plastique.
Fixer les douilles de
lampe aux attaches de
montage et les visser
avec des vis et des
rondelles. Veiller à ne
déconnecter aucun câble
pendant l’opération.
10 11
Installer les ampoules
(max. 42 W E14, non
fournies) dans les
douilles de lampe.
Installer l’abat-jour de
la lampe en le tournant
dans le sens des aiguilles
d’une montre.

19
FR
MISE EN MARCHE ET UTILISATION
• Appuyer sur la touche Speed de la télécommande pour sélectionner la
vitesse : HI : rapide - MED : moyen - LOW : lent - OFF : éteint.
• L’interrupteur au niveau du moteur permet d’inuencer la direction du
courant d’air produit par le mouve- ment des pales. Attention : éteindre le
ventilateur avant de modier le sens de ventilation pour ne pas se blesser ou
endommager le moteur.
• Par temps froid : mettre l’interrupteur sur RIGHT pour que les pales propagent
l’air chaud du plafond vers le bas de la pièce.
• Par temps chaud : mettre l’interrupteur sur LEFT pour que les pales produisent
un courant d’air froid et le propagent dans toute la pièce.
• Appuyer sur la touche de lumière ON/OFF de la télécommande pour allumer
et éteindre la lumière du ventilateur.
Télécommande
Utiliser la télécommande pour modier la vitesse du courant d’air ainsi que
pour allumer ou éteindre la lumière ou le ventilateur. Faire glisser le clapet du
compartiment des piles et introduire deux piles AAA (non fournies). Veiller à
introduire les piles dans le bon sens. Puis refermer le compartiment des piles.
Veiller à ce que le com- partiment des piles soit toujours bien fermé. Ne pas
exposer la télécommande à la lumière directe du soleil. Ne pas essayer de
recharger des piles vides. Recharger uniquement les piles rechargeables. Ne pas
jeter les piles au feu pour éviter toute explosion.

20
FR
INFORMATIONS SUR LE RECYCLAGE
S‘il existe une réglementation pour l‘élimination ou le
recyclage des appareils électriques et électroniques dans
votre pays, ce symbole sur le produit ou sur l‘emballage
indique que cet appareil ne doit pas être jeté avec les
ordures ménagères. Vous devez le déposer dans un point
de collecte pour le recyclage des équipements électriques
et électroniques. La mise au rebut conforme aux règles
protège l‘environnement et la santé de vos semblables
des conséquences négatives. Pour plus d‘informations
sur le recyclage et l‘élimination de ce produit, veuillez
contacter votre autorité locale ou votre service de
recyclage des déchets ménagers.
Ce produit contient des piles. S‘il existe une
réglementation pour l‘élimination ou le recyclage des
piles dans votre pays, vous ne devez pas les jeter avec les
ordures ménagères. Renseignez-vous sur les dispositions
locales relatives à la collecte des piles usagées. La mise au
rebut conforme aux règles protège l‘environnement et la
santé de vos semblables des conséquences négatives.
FABRICANT ET IMPORTATEUR (UK)
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
Importateur pour la Grande Bretagne :
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
