Klauke AHP 700-L User manual

Verbindungen mit System
The Power of Partnership
Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid
Telefon ++49 [phone] • Telefax ++49 [phone] • www.klauke.textron.com
HE.14138_A © 09/2011 TE-2
D Bedienungsanleitung
GB Instruction Manual
AHP 700-L
Serialnummer

HE.14138_A © 09/2011
Bild/pic./fig. 1
HE.14176
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
I
7
6
4
5
2
3
1
111098

HE.14138_A © 09/2011
AHP 700-L
Battery-hydraulic Pump
Nennspannung (Nominal voltage): 18V DC
Betriebsdruck (Operating pressure): 700 bar (max.)
(VTUBW,MBVLF(NC)t"VGEFN,OBQQt%3FNTDIFJE
)&@#
HE.14136
17
2
3
6
5
4
HE.14137
TOTAL
t = 0.34 h
Q = 0.49 Ah
n = 43
HE.14176
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
II
12
4304711 batch# e.g. 304711
CV datecode e.g. C = 2009; V = July.
142 consecutive# e.g. „142“ = tool # 142
Bild/pic./fig. 2
datecode
Year Code Month Code Month Code
2007 A Jan. N July V
2008 B Feb. P Aug. W
2009 C Mar. Q Sept. X
2010 D Apr. R Oct. Y
2011 E May S Nov. Z
2012 F June T Dec. 1
5
3

HE.14138_A © 09/2011
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
III
Bild/pic./fig. 3 Bild/pic./fig. 4
(BL1830) 22 min.
RAL2
CLICK
10 - 40°C
Bild/pic./fig. 5 Bild/pic./fig. 6 Bild/pic./fig. 7
Bild/pic./fig. 8 Bild/pic./fig. 9
Bild/pic./fig. 10
Li-ion
Bild/pic./fig. 11
®
#884676B996
#884598C990
Bild/pic./fig. 12
CLICK

HE.14138_A © 09/2011
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
IV

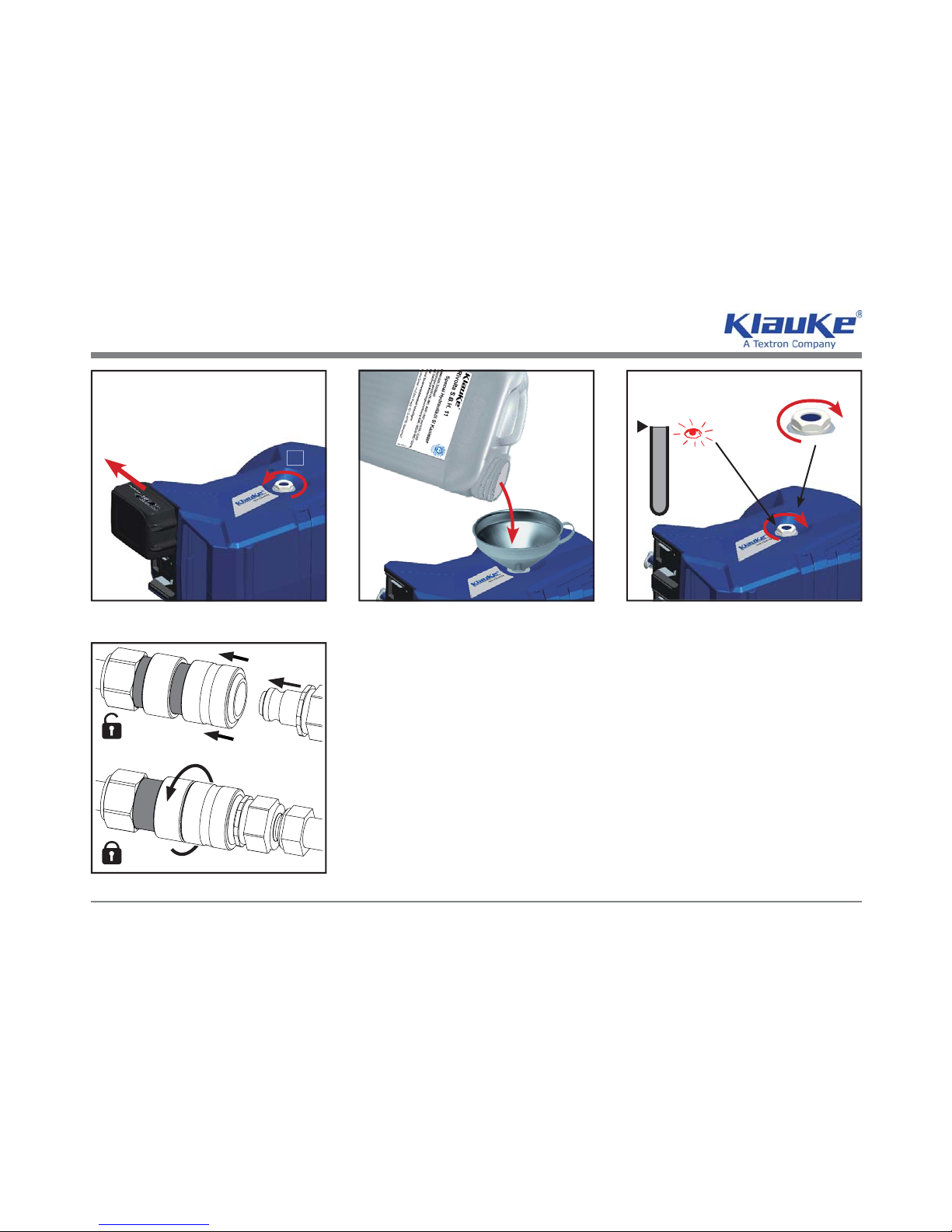

Bild/pic./fig. 16
Bild/pic./fig. 14Bild/pic./fig. 13
MT= 10 Nm max.
Bild/pic./fig. 15
1.
2.
1.
2.
2.
1. 2.
3.

HE.14138_A © 09/2011
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
V

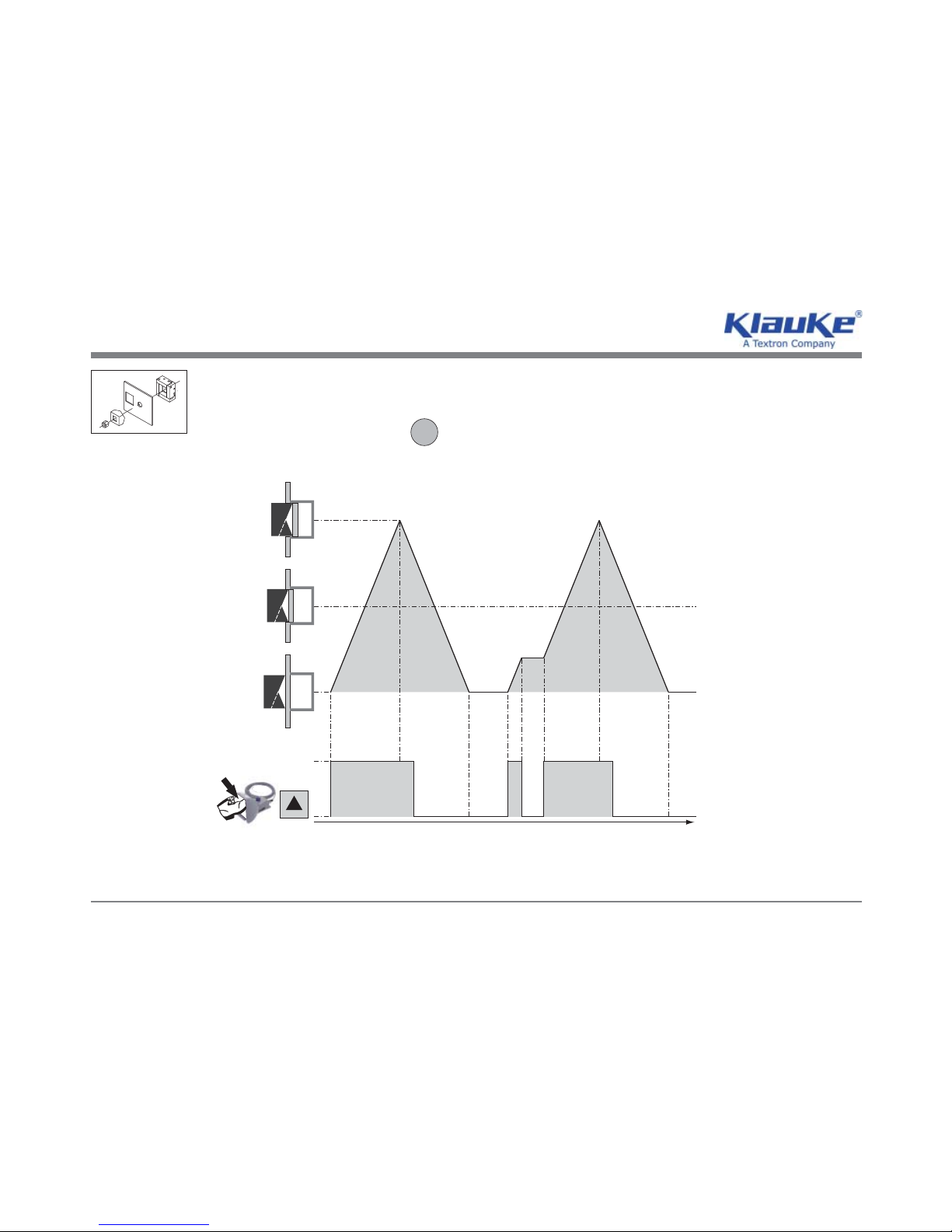

1 Pressen / Crimping
t
Pmax. = 700 bar
tr
<tr
tr tr
>tr
set reset
Bild/pic./fig. 17
1

HE.14138_A © 09/2011
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
VI
2 Schneiden / Cutting
t
MAN MOTOR
STOPSTOP
Bild/pic./fig. 18
2

HE.14138_A © 09/2011
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
VII
3 Stanzen / Punching
t
Bild/pic./fig. 19

HE.14138_A © 09/2011
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
VIII
3 Biegen / Bending
t
mit Näherungsschalter
with approach switch
t
30°
90°
Bild/pic./fig. 20

HE.14138_A © 09/2011
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
IX
Bild/pic./fig. 21

HE.14138_A © 09/2011
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
X
Tab. 1
Pressen
Crimping Schneiden Cutting Stanzen Punching Biegen Bending Ablesen Reading
Programm 1 XX
Programm 2 (X) X X*
Programm 3 XX
Position 7 X
* mit dem Stromschienenbearbeitungszentrum (X) eingeschränkte Funktionalität
with bus bar tool center Limited functionality
1
2
TOTAL
t = 0.34 h
Q = 0.49 Ah
n = 43

HE.14138_A © 09/2011
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
XI

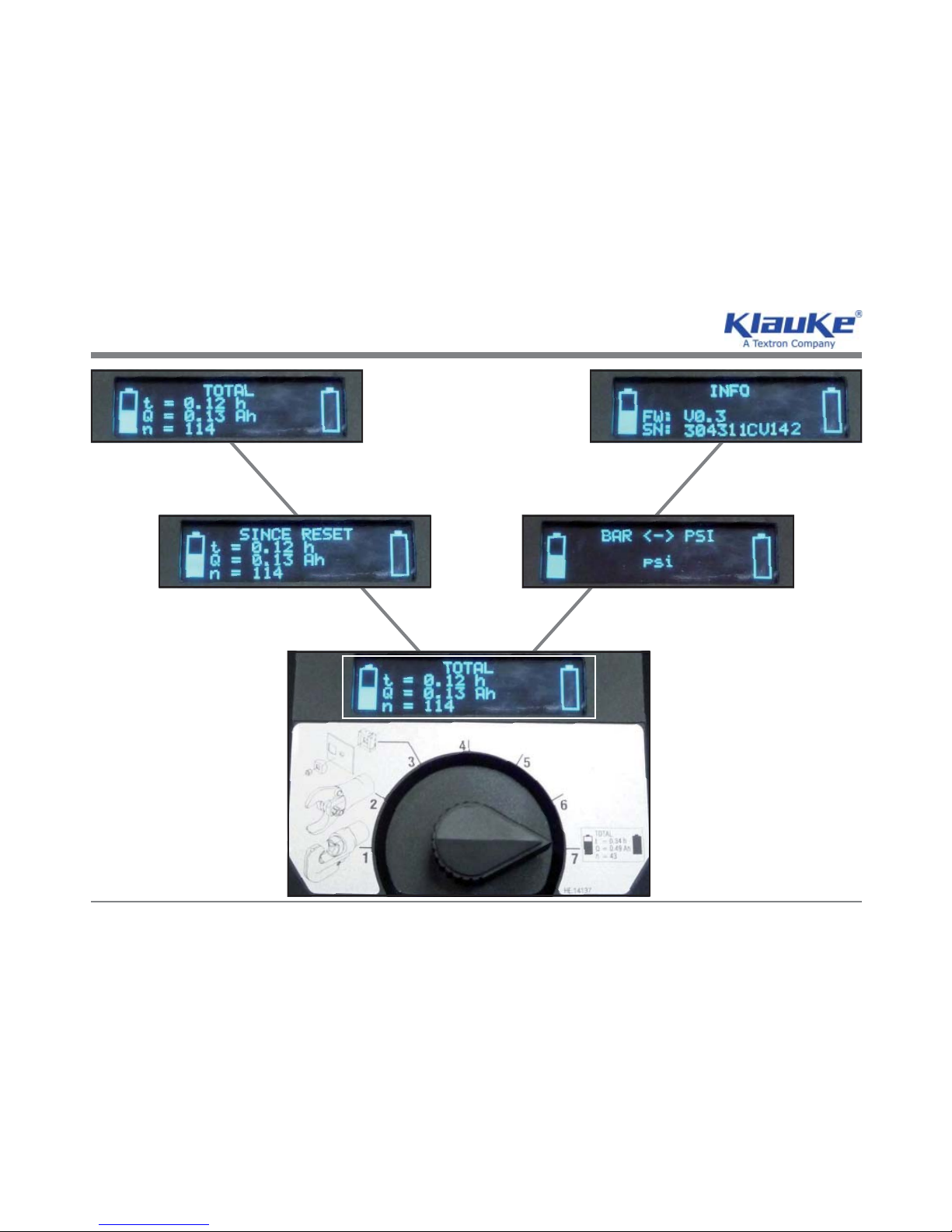

Bild/pic./fig. 22
Abb. ähnlich
pic. similar

HE.14138_A © 09/2011
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
XII

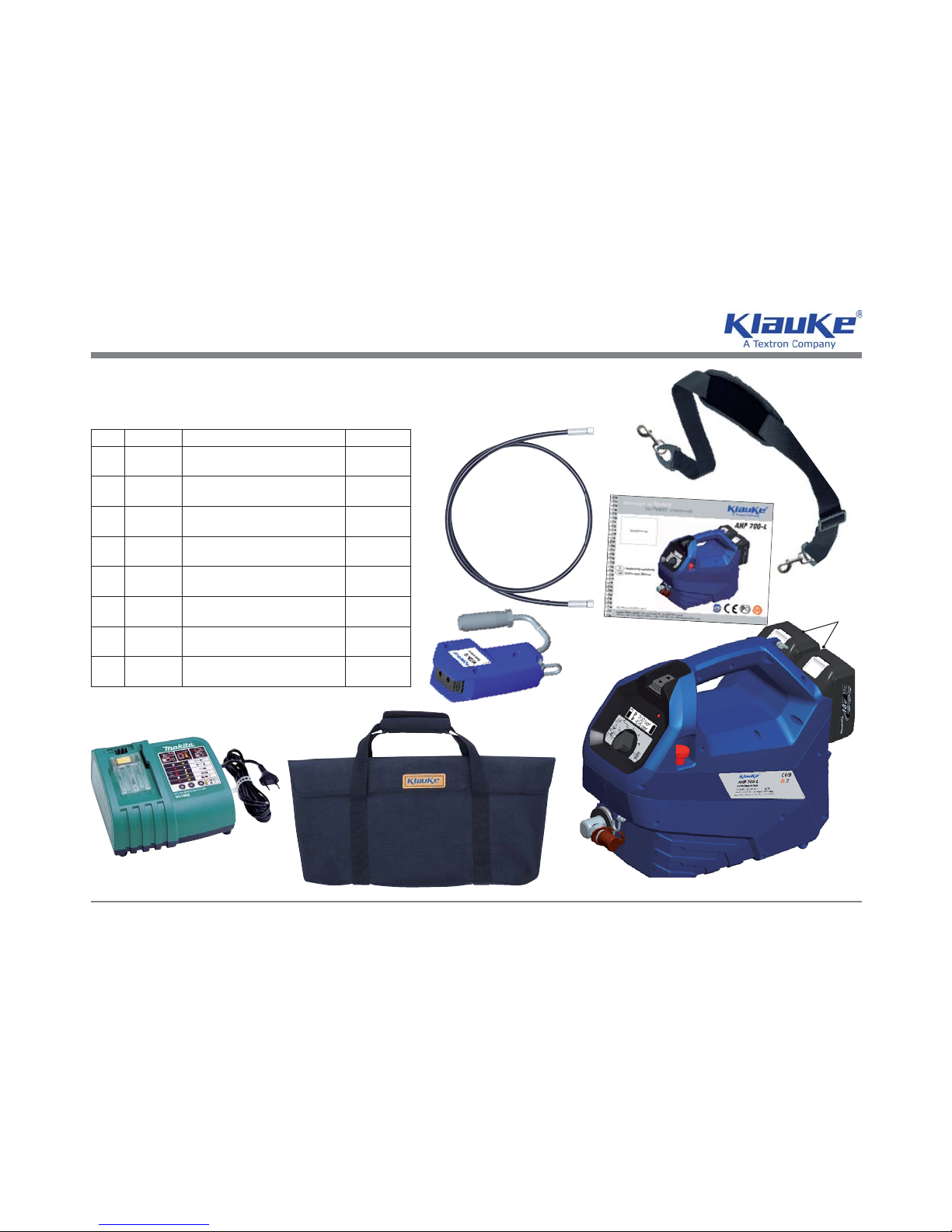

Lieferumfang/Scope of delivery
Bitte prüfen Sie, ob Sie alle im Lieferumfang angeführten Teile erhalten haben:
Please check whether you received all parts mentioned in the scope of supply:
Pos. Anz./Qty. Bezeichnung/Description Art.#
11 Akkuhydraulische Pumpe
Battery hydraulic pump AHP 700-L
22 Akkus 18 V DC / 3 Ah / Li-Ion
Battery 18 V DC / 3 Ah / Li-Ion RAL2
31 Schnellladegerät
Quick-charger LGL1
41 Hochdruckschlauch 2m inkl. Öl
High-pressure hose 2 m w oil HSOEL2
51 Tragegurt
Shoulder strap TG3
61 Tasche für Zubehör
Bag for accessories TT2
71 Bedienungsanleitung
Instrucion manual HE.14138
81 Handtaster
Hand switch HTA4
5
3
6
7
4
Abb. ähnlich
pic. similar
1
2
Bild/pic./fig. 23
8

HE.14138_A © 09/2011
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
XIII
1
4
3
2
56
Abb. ähnlich
pic. similar
Bild/pic./fig. 24
7
Abb. ähnlich
pic. similar
Ø 140 mm min.
Zubehör/Accessories
Folgendes Zubehör kann unter u.a. Art.-Nr. bestellt werden:
The following accessories can be ordered:
Pos. Bezeichnung/Description Art.#
1Netzadapter 18 V für 230 V Netzspannung
Mains adapter 18 V for 230 V voltage NG2230
2Sicherheits-Fußtaster incl. Anschlußkabel 4m
Foot switch FTA4
3Zweihandsicherheitssteuerung
Two hand safety control system ZST4
4USB-Adapter
USB-adapter PGA1
5Dig. Anzeigengerät zur Kraft- und Druckmessung
Digital meter for force and pressure measurement TC1U
6Drucksensor und Anschlußkabel
Pressure sensor and connecting cable TP1000T
7Hochdruckschlauch 3m incl. Öl/oil
High-pressure hoses 3m incl. Öl/oil HSOEL3
-“- 4m incl. Öl/oil HSOEL4
-“- 5m incl. Öl/oil HSOEL5
-“- 6m incl. Öl/oil HSOEL6
-“- 8m incl. Öl/oil HSOEL8
-“- 10m incl. Öl/oil HSOEL10

HE.14138_A © 09/2011
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
XIV
D GB F

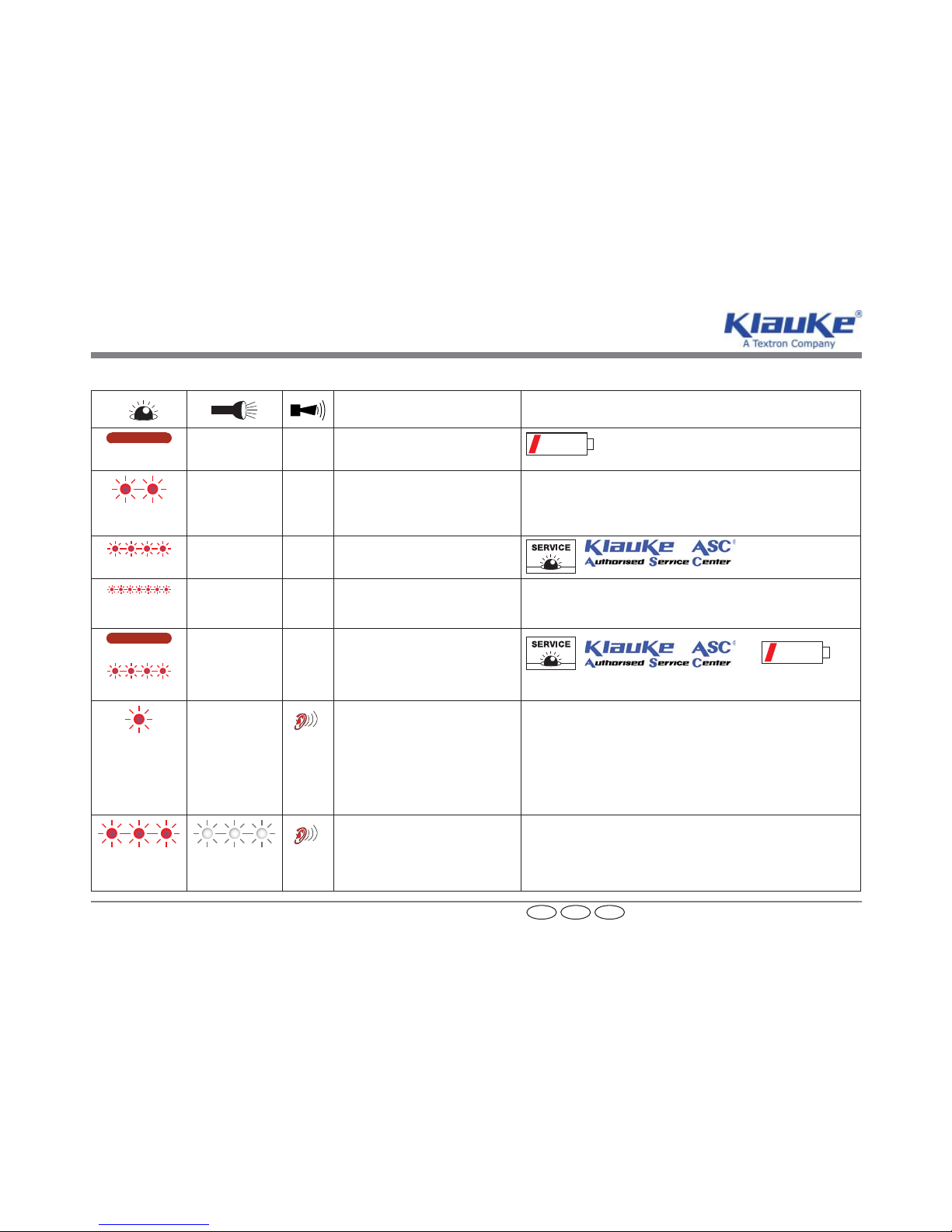

Tab. 2
Wann / When / Quand Warum / Why / Pourquoi
20 sec
nach Arbeitsvorgang
after working cycle
après opération de travail
2 x
nach Einsetzen des Akkus
after inserting the battery
après mise en place de
l’accumulateur
Selbsttest
Self check
autocontrôle
20 sec/2Hz
nach Arbeitsvorgang
after working cycle
après opération de travail
20 sec/5Hz
während der Übertemperatur
while exceeding the temp. limit
pendant surchauffe
Werkzeug zu heiß
Unit too hot
outil surchauffé
20 sec
20 sec/2Hz
nach Arbeitsvorgang
after working cycle
après opération de travail
+
1 x
nach Arbeitsvorgang
after working cycle
après opération de travail
Fehler: der notwendige Pressdruck wurde nicht erreicht. Es
handelt sich um eine manuelle Unterbrechung der Pressung bei
stehendem Motor.
Error: the required pressure has not been reached. The operator
has interrupted the pressing cycle manually while the motor was
not running.
ERREUR: Pression necessaire pas atteinte. Il s‘agît d‘une inter-
ruption manuelle de la sertissage au moteur arrêté.
3 x 3 x
nach Arbeitsvorgang
after working cycle
après opération de travail
Schwerwiegender Fehler: Pressdruck wurde bei laufendem Motor
nicht erreicht.
Serious Error: The pressure has not been reached while the motor
was running.
ERREUR GRAVE: Pression pas atteinte au moteur courant.

HE.14138_A © 09/2011
AHP 700-L
Bedienungsanleitung Akkuhydraulische Pumpe/Instruction Manual
XV
E RUS
Tab. 2
Cuándo /
Когда это происходит
¿por qué? /
Причина
20 sec
Después del proceso de trabajo
после цикла опрессовки
2 x
Después de insertar la batería
при установке аккумулятора
Auto-test
Самодиагностика инструмента
20 sec/2Hz
Después del proceso de trabajo
после цикла опрессовки
20 sec/5Hz
en caso de temperatura excesiva
при высокой температуре внутри корпуса
Herramienta demasiado caliente
Перегрев инструмента
20 sec
20 sec/2Hz
Después del proceso de trabajo
после цикла опрессовки
+
1 x
Después del proceso de trabajo
после цикла опрессовки
Error: No se ha alcanzado la presión necesaria o el operador
ha interrumpido el ciclo a mano mientras el motor ha parado.
Ошибка: не было достигнуто требуемое усилие
опрессовки или оператор прервал процесс опрессовки
вручную, когда двигатель остановился.
3 x 3 x
Después del proceso de trabajo
после цикла опрессовки
Error grave: No se ha alcanzado presión mientras el motor
estaba en marcha
Серьезная ошибка: не было достигнуто требуемое усилие
опрессовки во время работы двигателя

HE.14138_A © 09/2011
Bedienungsanleitung Akkuhydraulische Pumpe
1
AHP 700-L
D
original
bed.anl.
Inhaltsangabe
1. Einleitung
2. Garantie
3. Beschreibung der elektro-hydraulischen Pumpe
3.1 Beschreibung der Komponenten
3.2 Kurzbeschreibung der wesentlichen Leistungsmerkmale
3.3 Beschreibung der Werkzeugindikation
3.4 Beschreibung des Preßvorganges
3.5 Beschreibung des Schneidvorganges
3.6 Beschreibung des Loch-/Stanzvorganges
3.7 Beschreibung des Biegevorganges
3.8 Beschreibung des Ablesevorganges
4. Hinweise zum bestimmungsgemäßen Gebrauch
4.1 Bedienung des Gerätes
4.2 Erläuterung des Anwendungsbereiches
4.3 Wartungshinweise Ölwechsel-Intervalle
4.4 Hinweis, welche (Ersatz-) Teile vom Kunden selber ausgewechselt werden dürfen.
5. Verhalten bei Störungen an der Pumpe
6. Technischen Daten
7. Außerbetriebnahme/Entsorgung

HE.14138_A © 09/2011
Bedienungsanleitung Akkuhydraulische Pumpe
2
AHP 700-L
D
original
bed.anl.
Symbole
Sicherheitstechnische Hinweise
Bitte unbedingt beachten, um Personen- und Umweltschäden zu vermeiden.
Anwendungstechnische Hinweise
Bitte unbedingt beachten, um Schäden am Werkzeug zu vermeiden.
1. Einleitung
Vor Inbetriebnahme Ihres Werkzeuges lesen Sie sich die Bedienungsanleitung sorgfältig durch.
Benutzen Sie dieses Gerät ausschließlich für den bestimmungsgemäßen Gebrauch unter Berücksichtigung der all-
gemeinen Sicherheits- und Unfallverhütungsvorschriften.
Pressungen, Stanzungen und sowie Schneid- und Biegevorgänge mithilfe dieses Gerätes dürfen nur durch eine
elektrotechnisch unterwiesene Person durchgeführt werden. Das Mindestalter beträgt 16 Jahre.
Diese Bedienungsanleitung ist während der gesamten Lebensdauer des Werkzeuges mitzuführen.
Der Betreiber muß
• dem Bediener die Betriebsanleitung zugänglich machen und
• sich vergewissern, daß der Bediener sie gelesen und verstanden hat.
2. Garantie
Die Garantie beträgt 24 Monate ab Lieferdatum bei sachgemäßer Bedienung und unter Einhaltung der vorgeschrie-
benen Serviceintervalle. Ausgeschlossen von der Garantieerklärung sind Verschleißteile, die sich aus dem bestim-
mungsgemäßen Gebrauch ergeben. Wir behalten uns ferner das Recht vor, das Produkt nachzuarbeiten.

HE.14138_A © 09/2011
Bedienungsanleitung Akkuhydraulische Pumpe
3
AHP 700-L
D
original
bed.anl.
3. Beschreibung der elektro-hydraulischen Pumpe
3.1 Beschreibung der Komponenten
Die elektro-hydraulische Pumpe besteht aus folgenden Komponenten:
Tabelle 3
Pos. Bezeichnung Beschreibung
1 Akku (RAL2/BL1830) wiederaufladbarer 3Ah Li-Ion Akku (RAL2/BL1830)
Optional: Netzgerät NG2230
2 Akkuentriegelung Entriegelungsschieber für den Akku
3 Not-Rücklaufknopf Zum Zurückstellen der Preß-, Schneid- und Stanzwerkzeuge
in die Ausgangsposition im Fehlerfall
4 Fach für Fernbedienung Ablagefach z.B. für die Fernbedienung und/oder den Tragegurt
5 Kupplungsstecker Kupplungsstecker zum Anschluß an die Kupplungsmuffe des
Hochdruckhydraulikschlauchs
6 Anschlußbuchse für Fernbedienungen für Handtaster, Fußtaster, Zweihandsteuerung
und andere Bedienelemente
7 Verschlußschraube zur Öleinfüllung Einfüllstutzen mit Schauglas für das Hydrauliköl
8 Programmwahlschalter Drehknopf für die Auswahl spezieller Programme zum Pressen,
Schneiden und Stanzen sowie eine Stellung für die Datenausgabe
9 OLED Display hochmodernes organisches Display zum Anzeigen von
Geräte- und Zustandsfunktionen
10 LED Kontrollinstrument zum Feststellen des Ladezustandes,
eines Werkzeugfehlers und zur Wartungsanzeige.
11 Vor- und Rücklauftaster Auslösung/Stoppen des Arbeitsvorgangs

HE.14138_A © 09/2011
Bedienungsanleitung Akkuhydraulische Pumpe
4
AHP 700-L
D
original
bed.anl.
3.2 Kurzbeschreibung der wesentlichen Leistungsmerkmale
Die Pumpe ist mit einem Nachlaufstopp ausgerüstet, der den Vorschub nach Loslassen des Bedienungsschalters
sofort stoppt.
Die Pumpe ist mit einer Doppelkolbenpumpe ausgestattet, die durch einen schnellen Vorschub bis zur Berührung
des Werkstücks gekennzeichnet ist.
Die Pumpe ist mit einer Mikroprozessor-Steuerung ausgestattet, die z.B. den Motor nach vollendetem Pressvorgang
abschaltet, Service-Intervalle anzeigt und eine Fehlerdiagnose durchführt.
Alle Funktionen der Pumpe können über den Vor- und Rücklauftaster (Bild 1.11) gesteuert werden. Dadurch bekom-
men wir eine einfache Handhabung.
Es kann mittels eines USB Adapters (Zubehör) nach Arbeitsende ein Protokoll über die ordungsgemäße Funktion der
Pumpe über den PC ausgedruckt werden.
Durch die Li-Ionen Batterien, die weder Memory Effekt noch Selbstentladung kennen, hat der Bediener auch nach
langen Arbeitspausen immer ein einsatzbereites Gerät. Dazu kommt noch ein geringeres Leistungsgewicht mit 50%
mehr Kapazität und kurzen Ladezeiten im Vergleich zu NiMH Akkus.
Das eingesetzte Öl ist besonders umweltfreundlich und ist mit dem Blauen Engel ausgezeichnet. Ferner ist das Öl
auch für sehr niedrige Temperaturen geeignet und hat exzellente Schmiereigenschaften, sodaß unsere Geräte quasi
wartungsfrei sind.
Die Pumpe kann in jeder Lage benutzt und transportiert werden, ohne daß Öl austritt.
3.3 Beschreibung der Werkzeugindikation
Die LED (Bild 1.10) dient in Verbindung mit der Steuerungs-Elektronik zur Information über den Zustand des Werk-
zeuges und des Akkus. Eine Erklärung der einzelnen Anzeigen finden Sie in Tabelle 2.
Es sollte vor Arbeitsbeginn der Ladezustand des Akkus (Bild 1.1) überprüft worden sein. Ein niedriger Ladezustand
kann beispielsweise am LCD Display (Bild 1.9) erkannt werden.
