Kohler K-10550 User manual

Installation Guide
Accessories
K-10550, K-10551, K-10552,
K-10553, K-10554, K-10555,
K-10557, K-10560, K-10561,
K-10563
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1023327-2-B

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
DANGER: Risk of personal injury. These products are not
designed or intended for use as a grab bar or support bar. Do
not install any of these products in any area where they are
likely to be used inadvertently as a grab bar or support bar.
These products should be located and mounted to a wall stud.
While it is possible to mount them to any surface, a stud
mounted product will yield the best results.
Use a level to ensure that the center lines for the wall plates are
vertical where applicable and the post center lines are horizontal
where applicable.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Observe all local plumbing codes and building codes.
1023327-2-B 2 Kohler Co.

1. Roughing-In Information
K-10555
K-10557
K-10553
24" (61 cm)
K-10563
K-10561
K-10560
K-10554
2-3/8" D.
(6 cm)
2-3/8" D.
(6 cm)
2-3/8" D.
(6 cm)
2-1/2"
(6.4 cm)
22-1/2"
(57.3 cm)
7-1/2"
(19.1 cm)
2-3/8" D.
(6 cm)
3-3/8"
(8.5 cm)
2-3/8" D.
(6 cm)
5-1/2"
(14 cm)
2-3/8" D.
(6 cm)
2-3/8" D.
(6 cm)
3-3/8"
(8.5 cm)
9-1/2"
(24.1 cm)
2-1/2"
(6.4 cm)
3-3/8"
(8.5 cm)
2-3/8" D.
(6 cm)
22"
(55.9 cm)
15"
(38.1 cm)
5"
(12.7 cm)
5"
(12.7 cm)
2"
(5 cm)
7"
(17.8 cm)
K-10550
K-10551
K-10552
=20-3/8" (51.8 cm)
=26-3/8" (67 cm)
=32-3/8" (82.3 cm)
K-10550
K-10551
K-10552
=18" (45.7 cm)
=24" (60.9 cm)
=30" (76.2 cm)
Kohler Co. 3 1023327-2-B

2. Prepare the Site — Wall Plate(s)
Determine the desired mounting location.
Mark the vertical and horizontal center lines for the accessory to
be installed. Consult the roughing-in diagrams to determine the
dimensions.
When installing multiple-post accessories, measure the accessories
so you can provide the required distance between the center
points.
Use a level to ensure that all center points are level.
3. Mark and Drill the Pilot Holes
Mark the pilot hole locations vertically 5/8” (1.6 cm) above and
below the center point or center points.
Vertically align the holes on each wall plate.
If the installation requires multiple posts, confirm that the center
points are even using a level.
NOTE: There is no provision for later adjustment if the center points
and resulting pilot holes for multiple post accessories are not level.
Select a drill and 5/16” drill bit that are appropriate for the wall
material you will be drilling through.
Carefully drill a 5/16” hole at all marked pilot hole locations.

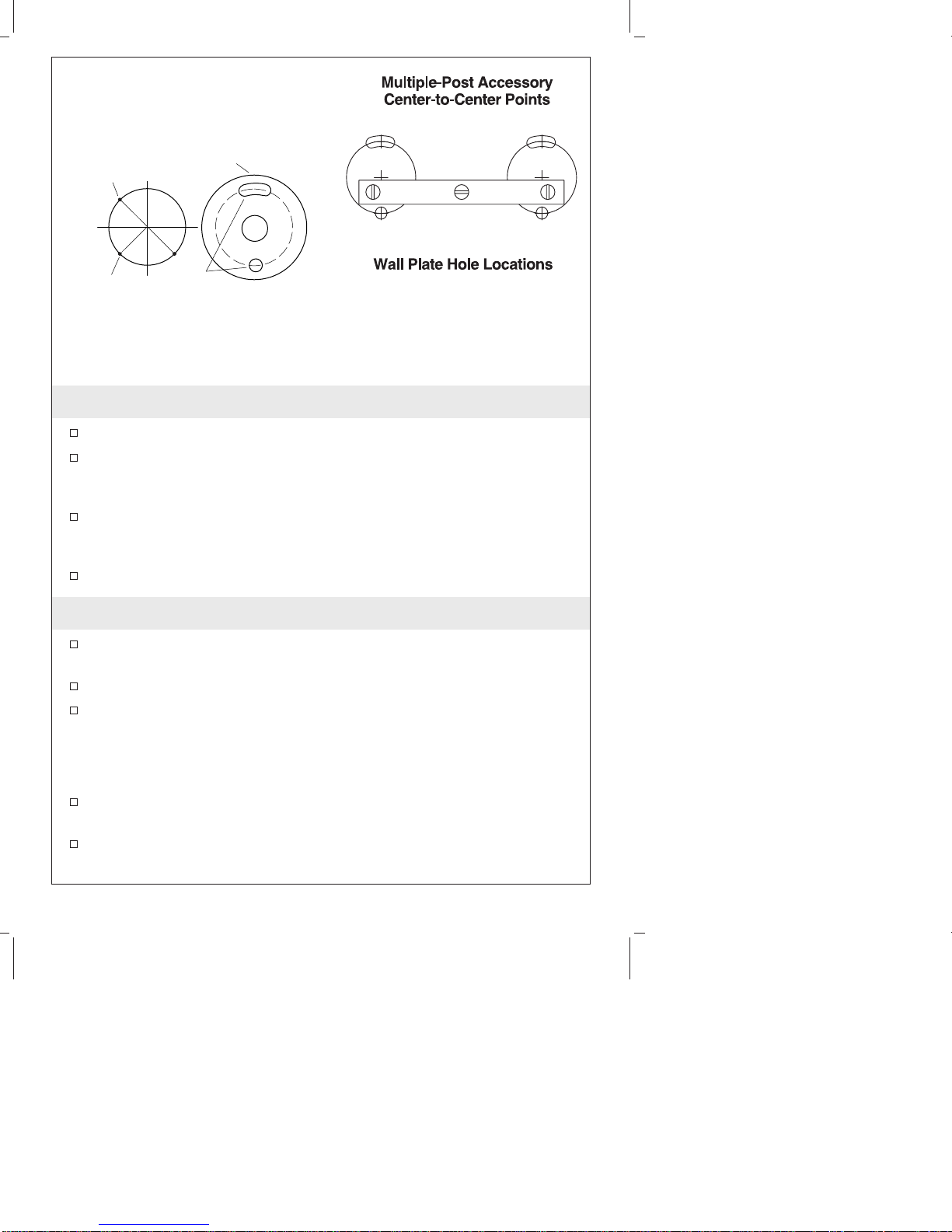

Wall Plate Hole Locations
Wall Plate
Holes
1-1/4" D.
(3.2 cm)
5/8" R.
(1.6 cm)
1023327-2-B 4 Kohler Co.

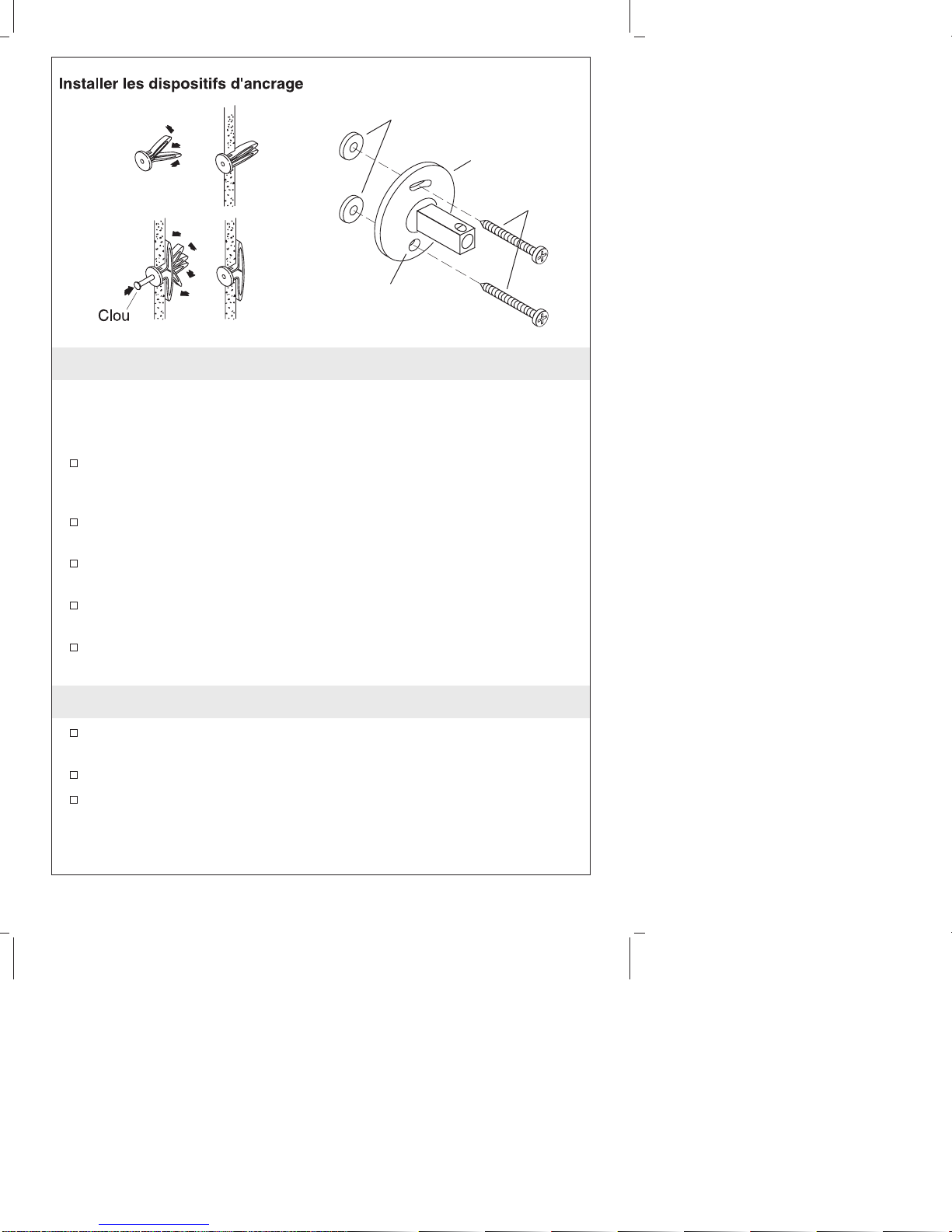

4. Anchor Installation
NOTE: You may need to disassemble some of the accessories. Some
accessories will be packed with the wall plate installed in the post.
Loosen the setscrew and remove the wall plate if needed.
Press and hold the legs of a wall anchor (provided) together and
insert the wall anchor legs into the hole. Insert all wall anchors
into the pre-drilled mounting holes.
With a hammer, carefully tap each wall anchor until they are
flush with the finished surface.
If the wall anchor was inserted into a space between the studs, it
will be necessary to spread the wall anchor legs.
Repeat for all wall anchors inserted between studs.
Ensure that the wall anchors are flush with the finished surface.
5. Wall Plate Installation
Orient the wall plate with the large slotted mounting hole up and
the smaller hole under the higher anchor.
Secure the wall plate with the supplied panhead screws.
Repeat at each wall plate location.
Kohler Co. 5 1023327-2-B

6. Install the Tissue Holder
NOTE: This toilet tissue holder may be installed horizontally or
vertically. Position the wall plate accordingly.
Start a setscrew into the setscrew hole in each post. Do not thread
fully into the post.
Position the escutcheons, if included, onto the wall plates.
NOTE: The escutcheons are loose until the posts are in place and the
setscrews are tightened.
Install the tissue holder post onto the wall plate.
Tighten each setscrew.
Insert the spindle into the tissue holder assembly.
7. Install the Towel Ring
Start the setscrew into the setscrew hole in the post. Do not
thread fully into the post.
Position the escutcheon, if included, onto the wall plate.
Install the towel ring post onto the wall plate.
Tighten each setscrew.
NOTE: The escutcheons are loose until the posts are in place and the
setscrews are tightened.
Tissue Holder
Anchors
Screws
Wall Plate
Large
Mounting
Hole
Escutcheon
Setscrew
Tissue
Holder
Anchors
Wall Plate
Screws
Large
Mounting
Hole
Escutcheon
Towel Ring
Towel Ring
Setscrew
1023327-2-B 6 Kohler Co.

8. Install the Towel Bar
Start a setscrew into each post. Do not thread fully into the post.
If included, place an escutcheon on both the left and right side
wall plates.
NOTE: The escutcheons are loose until the posts are in place and the
setscrews are tightened.
Align the towel bar assembly over the wall plates. Slide the
assembly onto the wall plates.
Tighten the setscrews with a hex wrench.
Towel Bar
Anchors
Screws
Wall Plate
Towel Bar
Escutcheon
Setscrew
Large Mounting Hole
Double Towel Bar
Anchors
Screws
Wall Plate
Escutcheon
Setscrew
Large Mounting Hole
Double
Towel Bar
Kohler Co. 7 1023327-2-B

9. Install the Robe Hook
Start a setscrew into each post. Do not thread fully into the post.
If included, slide an escutcheon onto the wall plate.
NOTE: The escutcheon sits loosely until the post is in place and the
setscrew is tightened.
Align the robe hook assembly over the wall plate.
Tighten the setscrew with a hex wrench.
10. Install the Glass Shelf
Start a setscrew into each post.
If included, place an escutcheon on the wall plate.
Align a post over a wall plate. Repeat with the other post.
Loosely secure both posts with the setscrews.
Carefully place the shelf into position in the brackets.
Screw the cap down to hold the shelf in place.
Adjust the bracket assembly alignment as needed.
Tighten the setscrews on both the bracket assemblies and the
posts.
Anchors
Wall Plate
Screws
Large
Mounting
Hole
Escutcheon
Robe Hook
Setscrew
Robe
Hook
Cap
Glass Shelf
Glass Shelf
Plate
Setscrew
Anchors
Screws
1023327-2-B 8 Kohler Co.

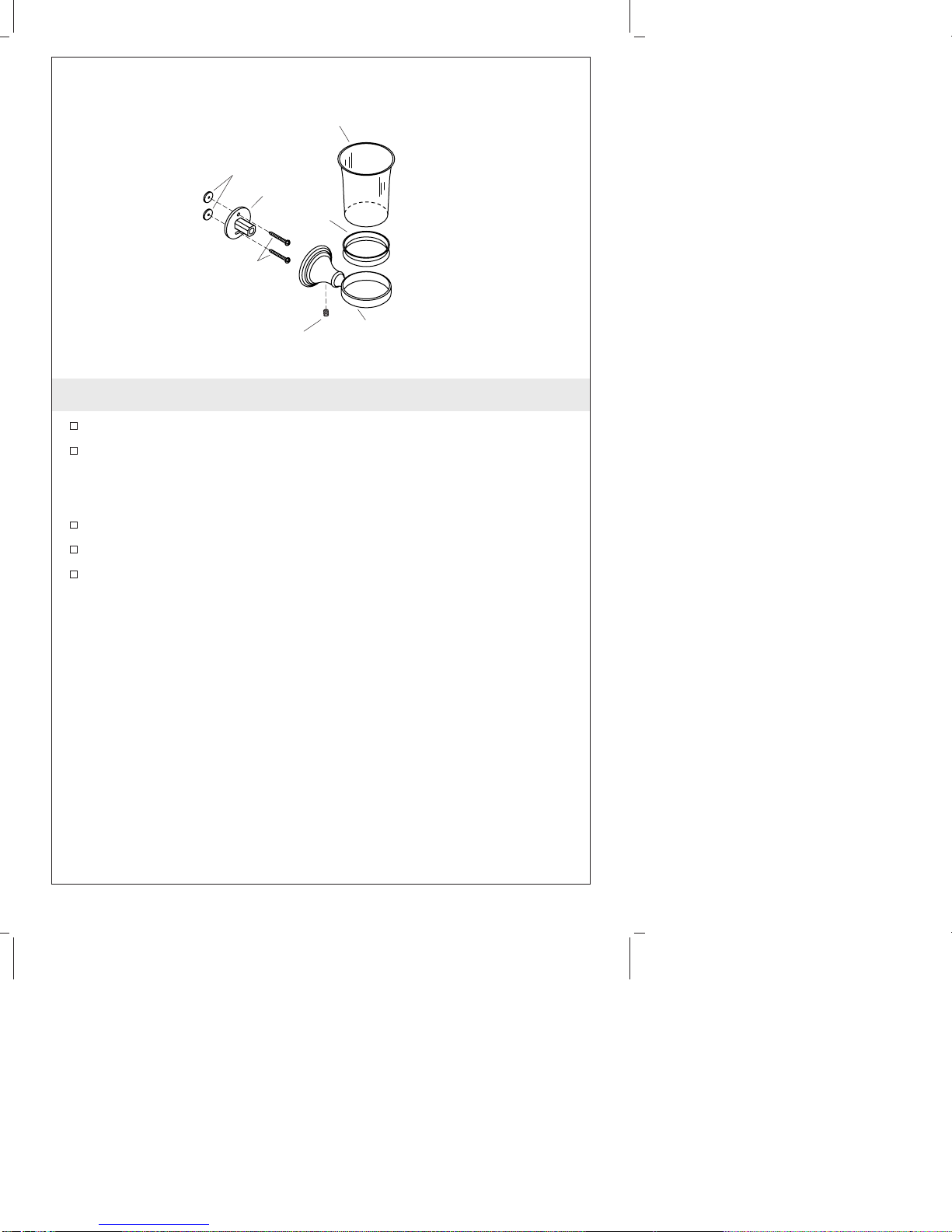

11. Install the Tumbler Holder
Start a setscrew into the post. Do not thread fully into the post.
If included, place an escutcheon on the wall plate.
NOTE: The escutcheon sits loosely until the post is in place and the
setscrew is tightened.
Align the tumbler holder assembly over the wall plate.
Tighten the setscrew with a hex wrench.
Insert the glass tumbler into the holder.
Tumbler Holder
Plate
Setscrew
Tumbler
Insert
Anchors
Screws
Tumbler
Holder
Kohler Co. 9 1023327-2-B

12. Install the Soap Dish
Start a setscrew into the post. Do not thread fully into the post.
If included, place an escutcheon on the wall plate.
NOTE: The escutcheon sits loosely until the post is in place and the
setscrew is tightened.
Align the soap dish assembly over the wall plate.
Tighten the setscrew with a hex wrench.
Place the soap dish in the holder.
Soap Dish Holder
Plate
Setscrew
Insert
Anchors
Screws
Soap Dish
Soap Dish
Holder
1023327-2-B 10 Kohler Co.

Guide d’Installation
Accessoires
Outils et matériaux
Merci d’avoir choisi la Société Kohler
Nous apprécions votre engagement envers la qualité de KOHLER. S’il
vous plaît, veuillez lisez attentivement ce Guide du Propriétaire avant
de commencer l’installation. En cas de problème d’installation ou de
fonctionnement, n’hésitez pas à nous contacter. Notre numéro de
téléphone et notre adresse de site Internet sont au verso de ce Guide
de l’Installation. Merci encore d’avoir choisi la Société KOHLER.
Avant de commencer
DANGER : Risque de blessure. Ces accessoires ne sont pas
destinés ou conçus pour servir de barre d’appui ou de main
courante. N’installez pas ces accessoires dans un endroit où ils
pourraient être utilisés de cette façon par inadvertance.
Il est préférable d’installer ces accessoires sur un support mural.
Ces accessoires peuvent être installés sur différentes surfaces,
mais l’installation sur un support mural sera plus solide.
Utilisez un niveau à bulles pour vous assurer que les axes
centraux des plaques murales et des montants sont de niveau.
La Société KOHLER se réserve le droit d’apporter des
modifications à la conception des accessoires sans préavis, comme
spécifié dans le Catalogue des Prix.
"
Marteau à Griffes
Mètre Ruban
Niveau à
Bulles
Tournevis
Variés Clés Hexagonale
Variées
Kohler Co. Français-1 1023327-2-B

Avant de commencer (cont.)
Respectez toutes les normes locale de construction et de
plomberie.
1023327-2-B Français-2 Kohler Co.

1. Information du diagramme de raccordement
Kohler Co. Français-3 1023327-2-B

2. Préparer le site — Plaque murale
Déterminez l’emplacement exact, là où vous désirez installer
l’accessoire.
Marquez les axes centraux à l’horizontale et à la verticale pour
l’accessoire à installer. Reportez-vous aux plan de raccordement
pour déterminer les dimensions.
Pour les accessoires avec multiples supports, laissez l’espace
nécessaire entre les axes centraux.
Utilisez un niveau à bulles pour vous assurez que tous les axes
centraux soient de niveau.
3. Marquer et percer les trous de guide
Marquez les emplacements des trous pilotes verticalement, à 5/8″
(1,6 cm) au-dessus et en dessous du ou des axes.
Alignez les trous à la verticale sur chaque plaque murale.
Lors d’une installation à montants multiples, assurez-vous que les
axes sont de niveau.
REMARQUE : Un ajustement ultérieur de l’emplacement des
accessoires à montants multiples sera impossible, si les trous pilotes
ne sont pas de niveau.
Sélectionnez une mèche de Ø 5/16″, et selon le type de matériau
du mur à percez.

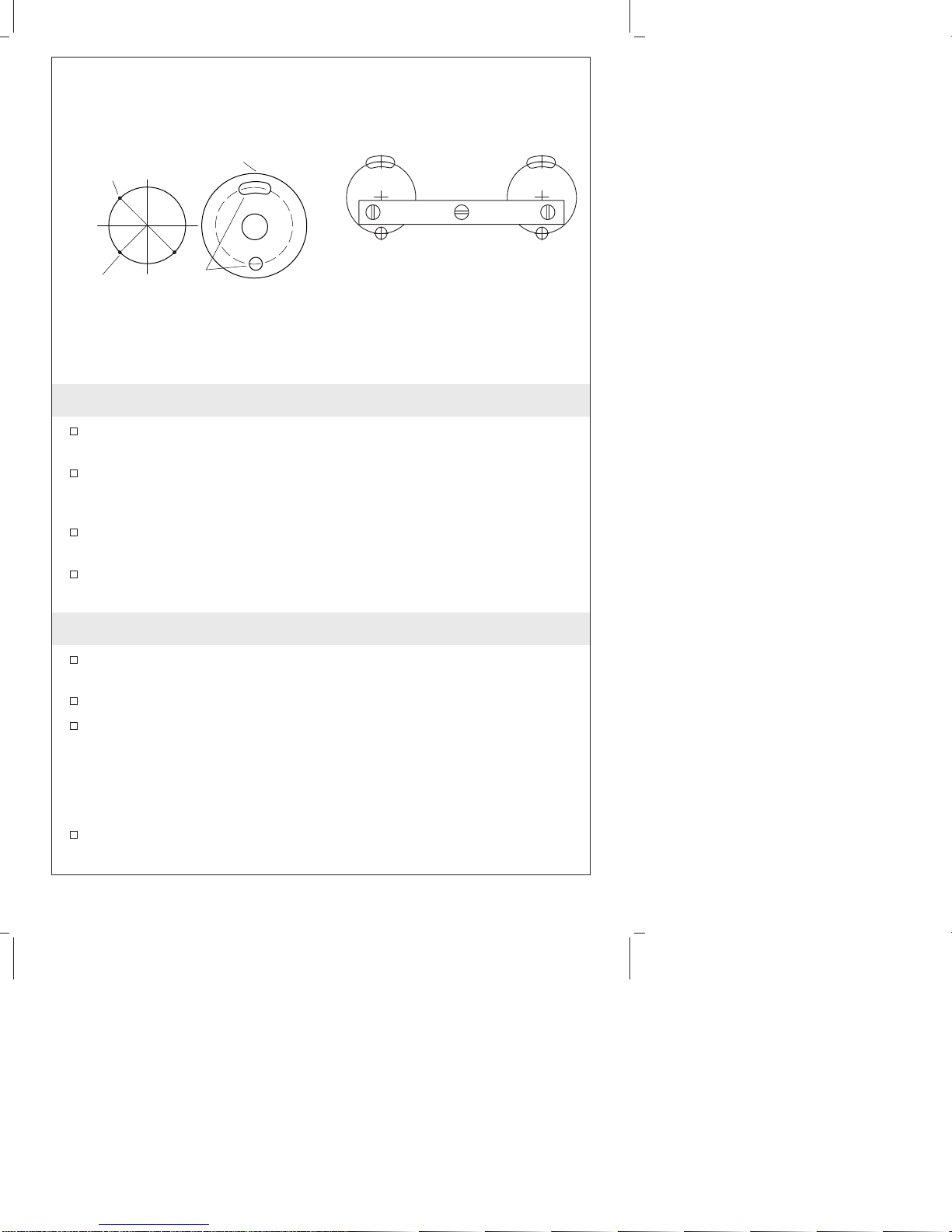

Plaque Murale
Trous
Ø 1-1/4"
(3,2 cm)
5/8" R
(1,6 cm)
Emplacement desTrous
Pour la Plaque Murale
Emplacement desTrous
de la Plaque Murale
Points d'un Axe à
l'Autre Accessoires à
Supports Multiples
1023327-2-B Français-4 Kohler Co.

Marquer et percer les trous de guide (cont.)
Percez avec précaution un trou de Ø 5/16″à tous les
emplacements des trous pilotes.
Kohler Co. Français-5 1023327-2-B

4. Installation des dispositifs d’ancrage
REMARQUE : Il se peut que vous ayez à démonter certains
accessoires. Lesquels peuvent être emballés avec leur plaque murale
installée sur le montant. Dévissez la vis de fixation et retirez la
plaque murale si besoin.
Pincez et maintenez ensemble les pattes de la cheville murale
(inclue), et introduisez ses pattes dans le trou. Enfoncez toutes les
chevilles murales dans les trous pilotes de fixation.
À l’aide d’un marteau, tapez doucement sur les chevilles murales
jusqu’à ce qu’elles effleurent le mur terminé.
Si la cheville murale a été insérée entre les montants, il sera
nécessaire d’écarter les pattes de la cheville.
Répétez cette opération pour toutes les chevilles insérées entre les
montants.
Assurez-vous que les chevilles murales affleurent avec la surface
terminée.
5. Installation de la plaque murale
Orientez la plaque murale avec le large trou de fixation vers le
haut et le trou plus petit de l’ancrage supérieur.
Fixez la plaque murale à l’aide des vis à tête ronde incluses.
Faîtes de même pour chaque plaque murale.
Installer la plaque murale
Chevilles
Plaque Murale
Vis à Tête
Ronde
Trou de
Fixation
1023327-2-B Français-6 Kohler Co.

6. Installer le support de papier de toilette
REMARQUE : Ce support pour papier hygiénique peut être installé
horizontalement ou verticalement. Positionnez la plaque murale en
conséquence.
Engagez une vis de fixation dans le trou de chaque support. Ne
vissez pas complètement dans le support.
Positionnez les rosaces, si fournies, sur les plaques murales.
REMARQUE : Les rosaces ne sont pas serrées tant que les supports
soient en place et les vis de fixation serrées.
Installez le support pour le papier hygiénique sur la plaque
murale.
Serrez chaque vis de fixation.
Insérez la barre transversale dans son dispositif.
7. Installer l’anneau porte-serviettes
Engagez les vis de fixation dans le trou du support prévu à cet
effet. Ne la vissez pas complètement dans le montant.
Positionnez la rosace, si inclue, sur la plaque murale.
Installez le support de l’anneau porte-serviettes sur la plaque
murale.
Serrez les vis de fixation.
Chevilles
Vis
Large Trou
de Fixation
Rosace
Vis de Fixation
Support Pour
Papier Hygiénique
Support Pour
Papier Hygiénique
Plaque Murale Chevilles
Plaque Murale
Vis
Large
Trou de
Fixation
Rosace
Anneau Porte Serviettes
Vis de Fixation
Anneau
Porte
Serviettes
Kohler Co. Français-7 1023327-2-B

Installer l’anneau porte-serviettes (cont.)
REMARQUE : Les rosaces ne doivent pas être serrées tant que les
supports sont en place et que les vis de fixation soient serrées.
1023327-2-B Français-8 Kohler Co.

8. Installer le porte-serviettes
Vissez une vis de fixation dans chaque montant. Ne pas visser
complètement dans le montant.
Installez les rosace, si inclues, sur chaque extrémité gauche et
droite des plaques murales.
REMARQUE : Les rosaces ne sont pas serrées tant que les montants
sont en place et que les vis de fixation sont serrées.
Alignez l’ensemble du porte-serviettes sur les plaques murales.
Insérez l’assemblage sur les plaques murales.
Serrez les vis de fixation avec une clé hexagonale.
Porte Serviettes
Chevilles
Vis
Plaque Murale
Rosace
Vis de Fixation
Large Trou de Fixation
Porte
Serviettes
Double Porte Serviettes
Chevilles
Vis
Plaque Murale
Rosace
Vis de Fixation
Large Trou de Fixation
Double Porte
Serviettes
Kohler Co. Français-9 1023327-2-B

9. Installer le crochet pour lingerie
Vissez une vis de fixation dans chaque montant. Ne pas
complétement visser pour le moment.
Si fournie, installez la rosace sur la plaque murale.
REMARQUE : La rosace n’est pas serrée tant que le montant soit en
place et que la vis de retenue soit serrée.
Alignez le crochet pour la robe de chambre sur la plaque murale.
Serrez les vis de retenue à l’aide d’une clé hexagonale.
10. Installer l’étagère de verre
Posez une vis de fixation dans chaque montant.
Si fournie, installez une rosace sur la plaque murale.
Alignez le montant sur la plaque murale. Faire de même avec le
deuxième montant.
Serrez partiellement les deux montants avec des vis de retenue.
Positionnez soigneusement l’étagère sur ses supports de fixation.
Vissez le bouchon dans son logement pour tenir l’étagère en
place.
Ajustez les supports d’étagère au besoin.
Serrez les vis de retenue des supports de fixation et les montants.
Chevilles
Vis
Large
Trou de
Fixation
Rosace
Crochet pour Robe de Chambre
Vis de Fixation
Crochet pour
Robe de
Chambre
Plaque
Murale
1023327-2-B Français-10 Kohler Co.
