Kohler K-7302 User manual

Installation Guide
Shelf-Back Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-7302 K-8040
K-8046
111290-2-BC

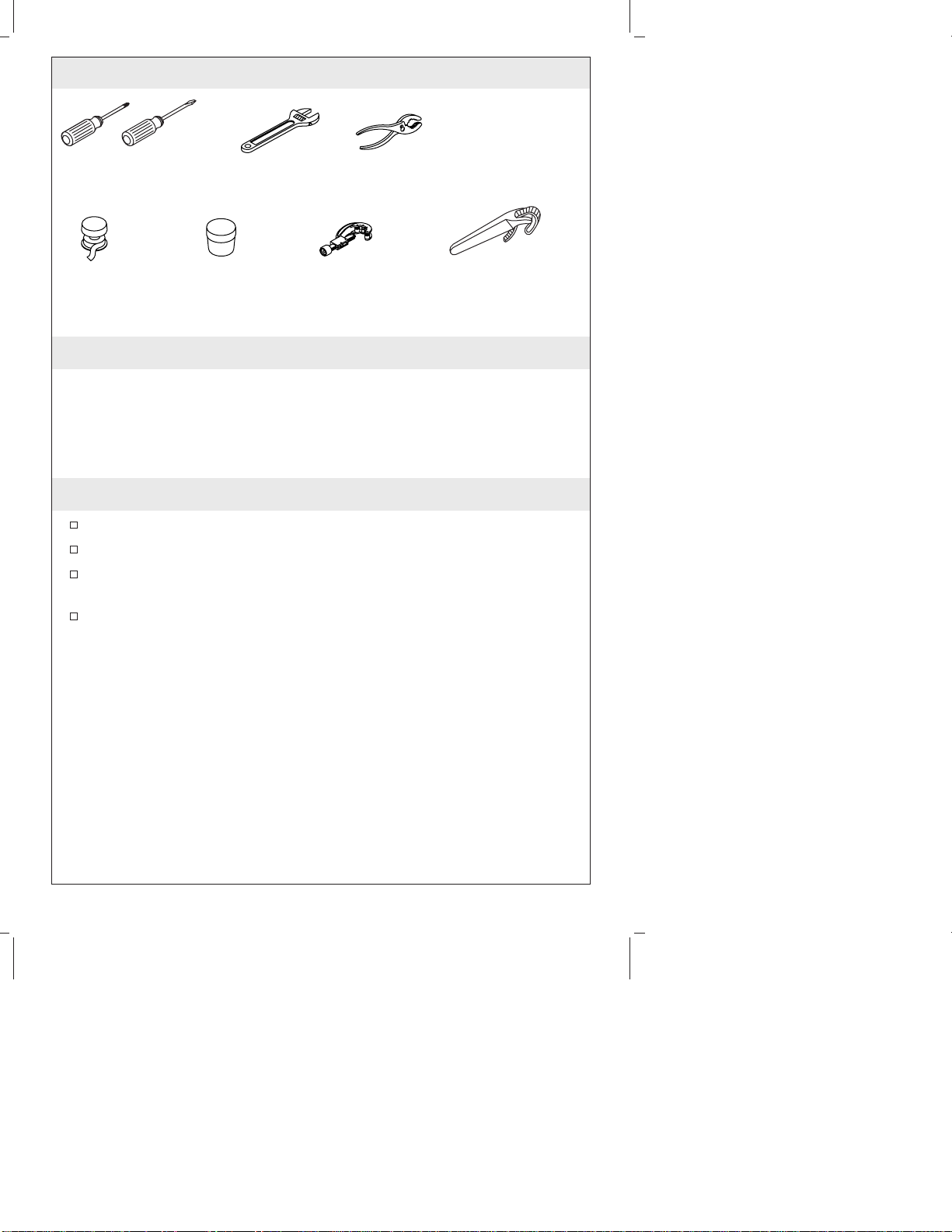

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Shut off the main water supply.
Observe all local plumbing and building codes.
If needed, complete the finished wall before beginning this
installation.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench
Plumbers
Putty
Thread
Sealant Tube Cutter and
Deburing Tool
Pliers
Assorted
Screwdrivers
Plus:
• Tubing Bender
Strap Wrench
111290-2-BC 2 Kohler Co.

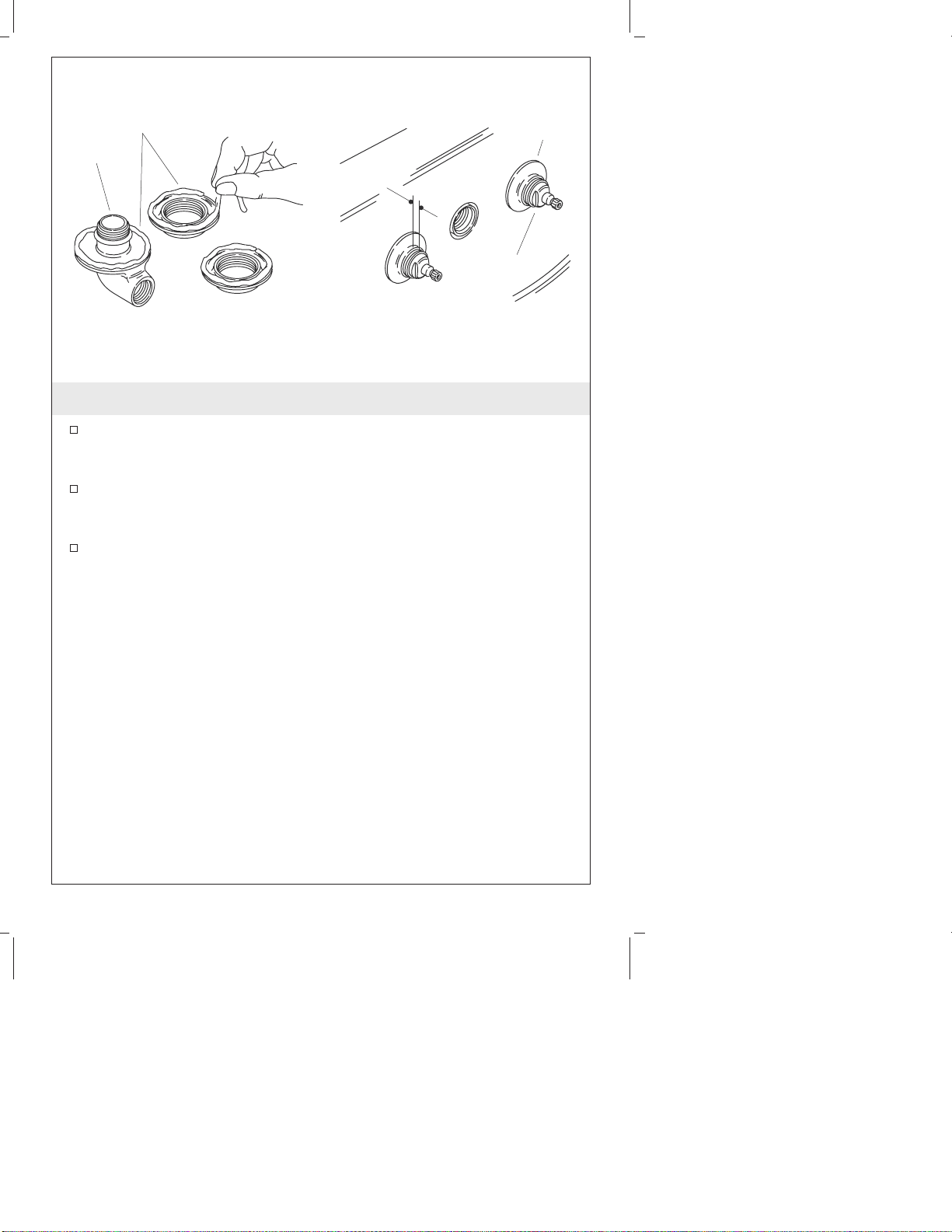

1. Install the Valve Yoke
Apply a bead of plumbers putty or other sealant around the
underside of the escutcheons and spout body according to the
manufacturer’s instructions.
Place the valve yoke through the lavatory and thread the
escutcheons to the valve bodies. Leave about 3/8″(1 cm) of
exposed threads in front of the escutcheons.
Remove any excess sealant.
Apply plumbers putty.
Spout
Body Escutcheon
Valve Body
3/8"
(1 cm)
Kohler Co. 3 111290-2-BC

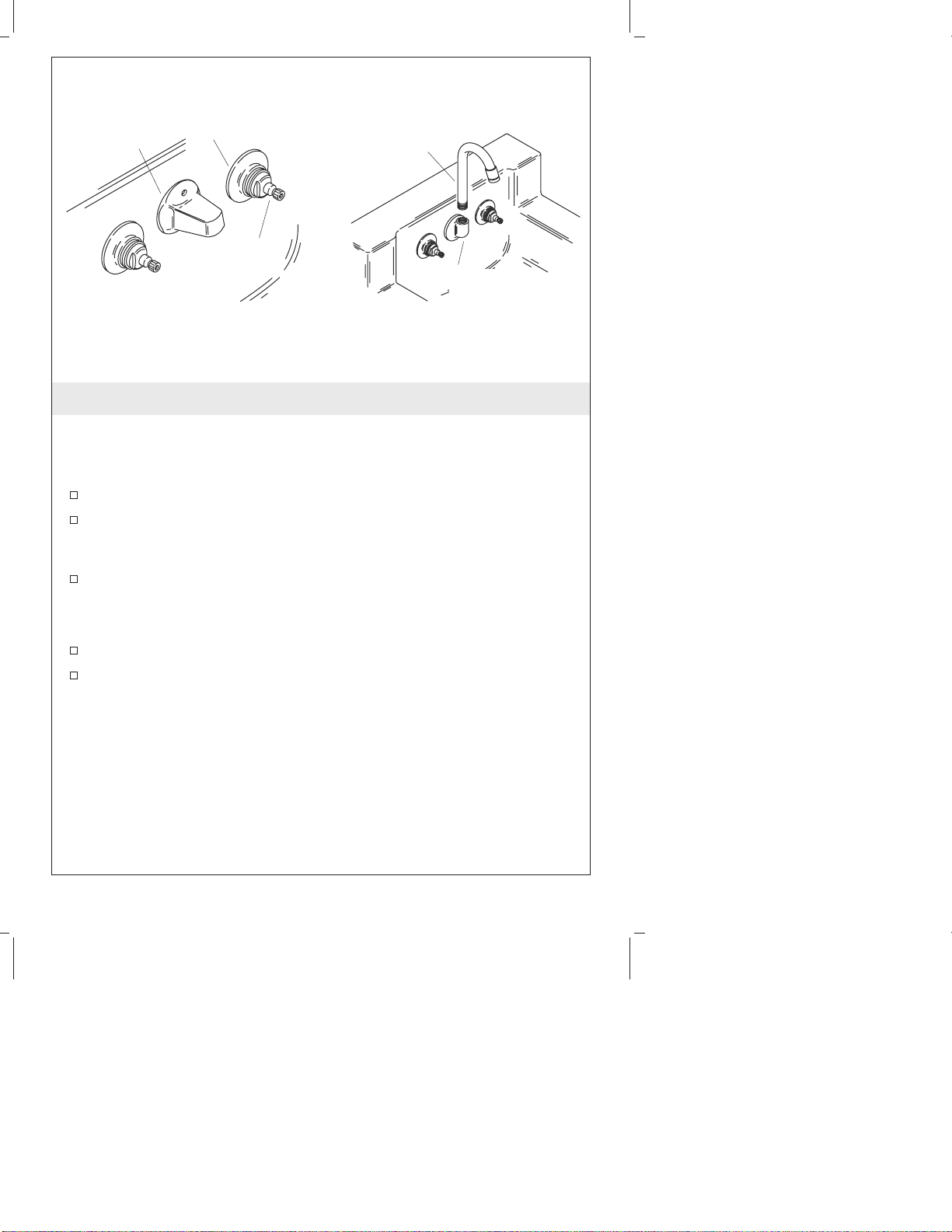

2. Install the Spout
IMPORTANT! Use care when installing the spout to avoid
scratching the finish.
All Spouts
Apply thread sealant to the spout threads.
Thread the spout body to the valve yoke with the spout body and
valve escutcheons contacting the lavatory evenly.
Remove any excess putty or sealant.
High Shelfback Spout
Apply thread sealant to the spout threads.
Thread the spout to the spout body. Use a clean strap wrench to
tighten if necessary.
Escutcheon
Valve
Body
Spout Body
High
Shelfback
Spout
Spout
Body
111290-2-BC 4 Kohler Co.

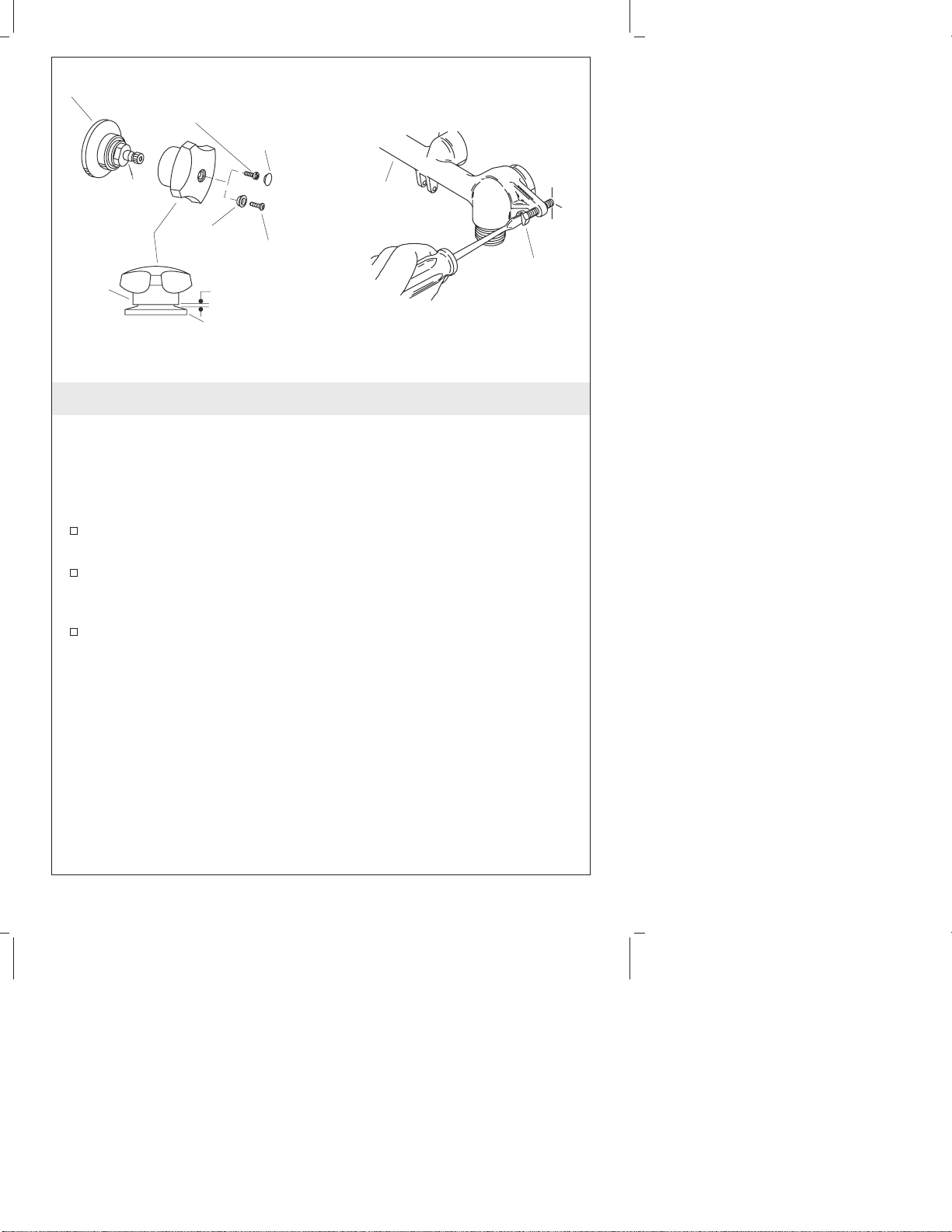

3. Install the Handles
NOTE: Illustration shows one of the available handle styles. All
handle styles follow the steps below.
NOTE: Install lever handles so they are parallel to the floor
(horizontal) when in the OFF position.
Assemble the handles, screws, and button caps to the valve
bodies.
If either handle touches the escutcheon, adjust the escutcheon for
a minimum 1/8″(3 mm) clearance between the handle skirt and
escutcheon.
Tighten the two screws on the valve yoke at the back of the
lavatory to secure the valve body.
1/8" (3 mm)
Skirt
Handle
Escutcheon
Escutcheon
Valve
Bodies
Round-Head
Cap Screw
Socket-Head
Screw
Button
Cap
Button
Cap
Screw
Valve
Yoke
Kohler Co. 5 111290-2-BC

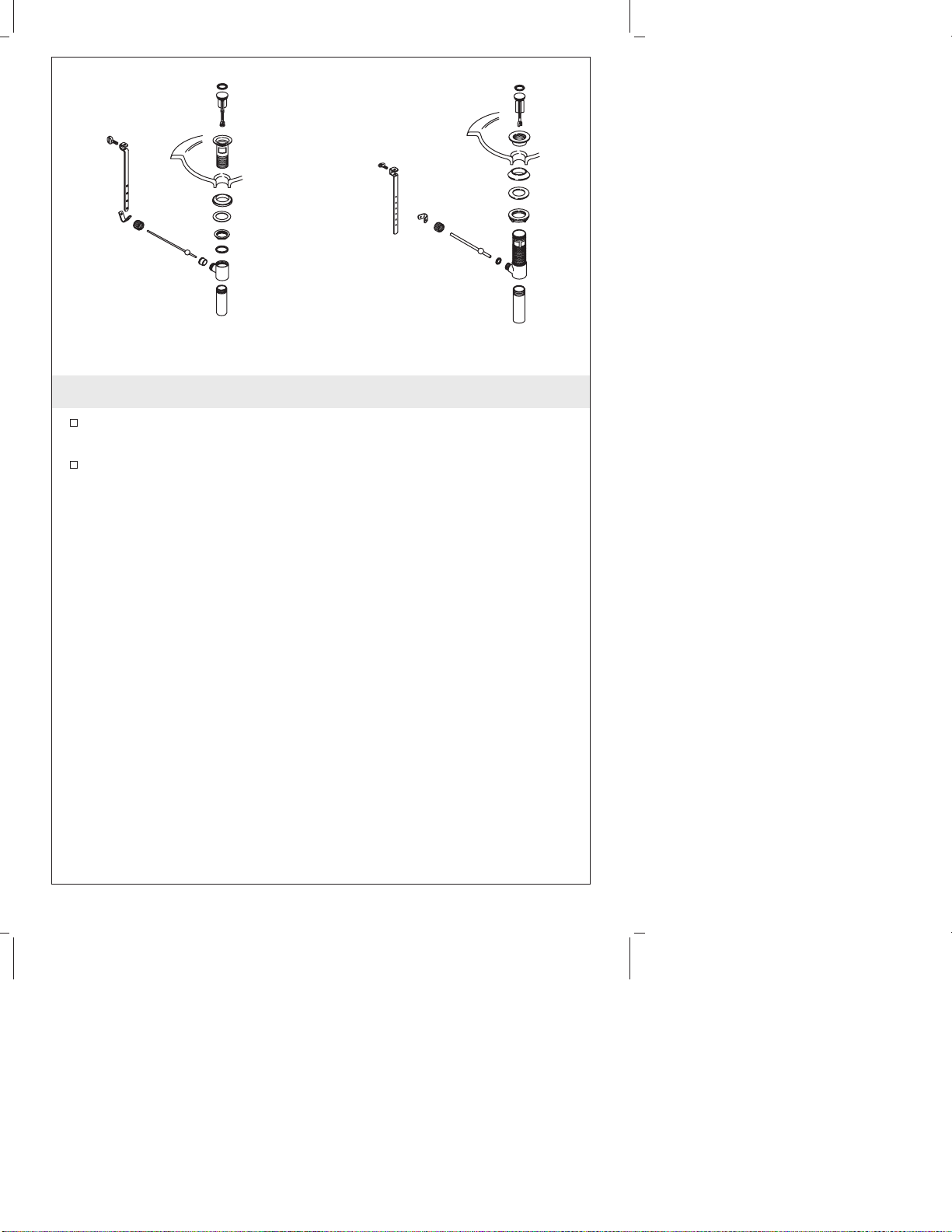

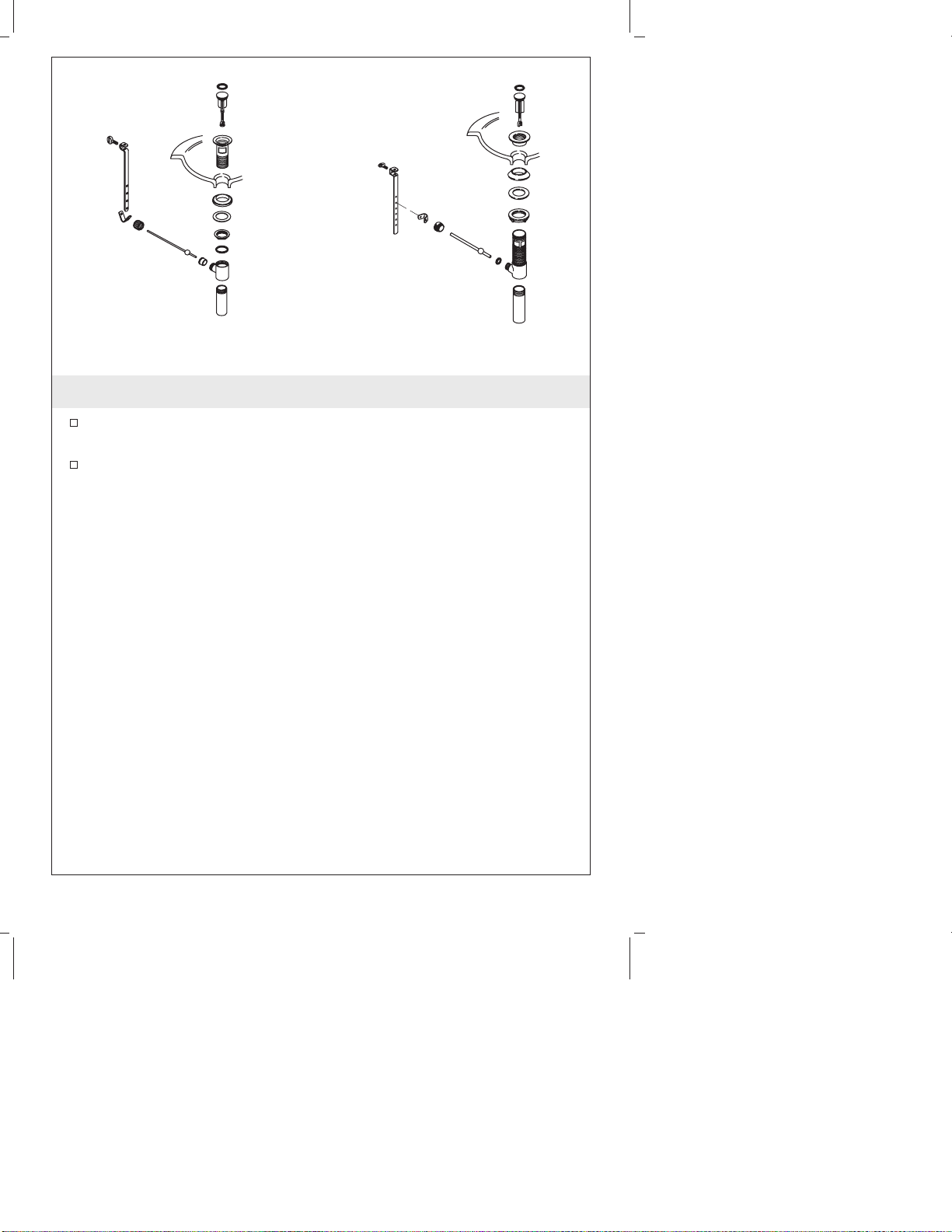

4. Choose Drain Type
Refer to the illustrations above to determine the drain style you
received with your faucet.
Please follow the instructions for your drain style.
Style A Drain Style B Drain
111290-2-BC 6 Kohler Co.

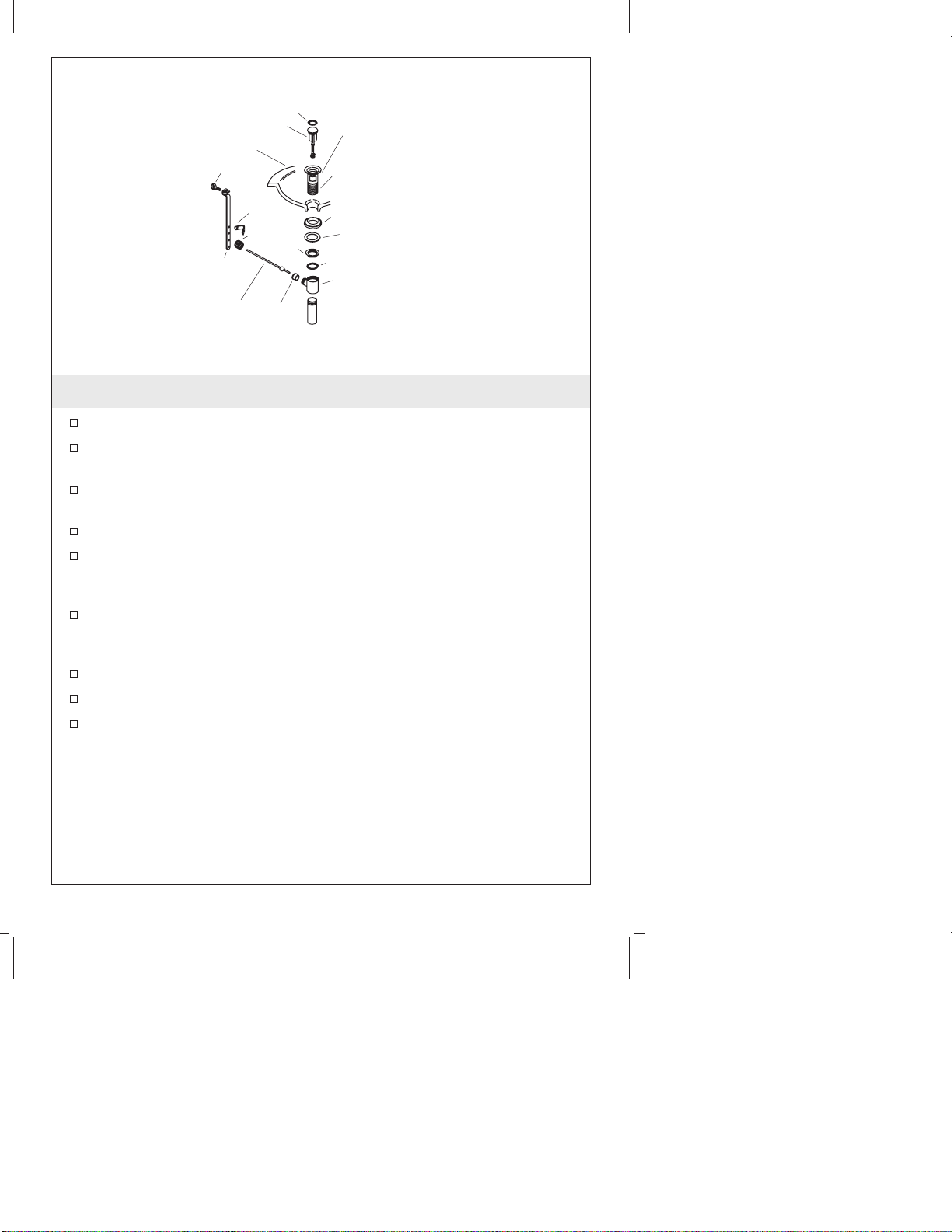

5. Drain Installation-Style A
Remove the protective material from the flange.
Wrap the bottom 2/3 of the flange threads with three layers of
sealant tape.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Insert the flange into the fixture drain hole.
Assemble the gasket (tapered side up) and washer to the flange
and partially thread the nut to the flange. Do not fully tighten the
nut at this time.
Install the body washer and drain body with the seal hole facing
the back of the fixture and securely tighten the nut. Use care to
avoid scratching the finish.
Remove any excess putty or sealant.
Insert the stopper into the flange.
Insert the seal into the seal hole on the body.
Seal
Stopper
Lavatory
Screw
Spring
Clip Gasket
NutNut
Link
Rod Seal
Flange
Apply plumbers
putty.
Apply 3 layers of
sealant tape to
bottom 2/3.
Washer
Body Washer
Drain Body
Kohler Co. 7 111290-2-BC

6. Complete Drain Installation-Style A
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper. For vandal-resistant
installations, fit the rod through the hole in the stopper. Secure
with the body nut.
Remove and adjust the stopper so it lifts about 3/8″(1 cm) when
opened. To adjust, loosen the stopper nut and shorten or lengthen
the stopper as needed. Tighten the stopper nut.
Apply three layers of thread tape and a small bead of pipe
sealant to the tailpiece threads.
Thread the tailpiece to the body and tighten securely.
Slide one end of the clip onto the rod. Slide the link onto the rod
with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the faucet and then into the
hole in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
above the lift rod hole.
Body Nut
Stopper
Body
Tailpiece
Seal
Seal Hole
Rod
Apply 3 layers of
sealant tape and a
small bead of pipe
sealant to threads.
Stopper
Nut
Faucet
Rod
Clip
Thumb
Screw
Link
111290-2-BC 8 Kohler Co.

7. Drain Installation-Style B
Remove the protective cover from the flange.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Assemble the nut, flat washer, and tapered gasket (tapered side
up) fully onto the body.
From the underside of the fixture, insert the drain body up into
the drain hole.
From the top of the fixture, securely hand tighten the flange onto
the drain body.
Make sure the drain body seal hole is facing the back of the
fixture, and securely tighten the nut.
Remove any excess putty or sealant.
Apply plumbers putty.
Flange
Gasket
Washer
Nut
Drain Body
Fixture
Kohler Co. 9 111290-2-BC

8. Complete Drain Installation-Style B
Press the seal into the seal hole on the body.
Insert the stopper into the flange.
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper. For vandal-resistant
installations, fit the rod through the hole in the stopper. Hand
tighten the body nut.
Remove and adjust the stopper as needed so it lifts about 3/8″(1
cm) when opened. To adjust, rotate the threaded stopper rod in or
out as needed. Retighten the stopper nut.
Apply thread sealant tape to the tailpiece threads, and thread the
tailpiece to the body. Tighten the tailpiece securely.
Slide one end of the clip onto the rod. Slide the link onto the rod
with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the faucet and then into the
hole in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
1/2″(1.3 cm) above the lift rod hole.
Body
Rod
Clip
Stopper
Nut
Flange
Seal
Nut
Tailpiece
Apply
thread
sealant.
Thumb
Screw
Stopper Rod
Link
111290-2-BC 10 Kohler Co.

9. Install the Drain and Supplies
IMPORTANT! The drain steps apply to the K-8040 and K-8046
models only.
Install the drain according to the drain manufacturer’s
instructions.
If necessary, connect the lift rod assembly.
Cut the supply tubes, making sure there is enough length for the
required penetration of the tubes into the supply-stops.
Debur all tubing cuts.
Slip the coupling nuts onto the supply tubes.
Carefully position the round end of the supply tube (either flared
end or ferrule) squarely into the valve body inlet.
Hand tighten the coupling nuts.
Carefully bend the supply tubes to align with the supply stops.
Slide a coupling nut, then a ferrule, onto each supply tube.
Insert the supply tubes into supply stop outlets, positioning the
round ends of the ferrule squarely into the outlets.
Tighten all coupling nuts.
Trip
Lever Push
Rod
Lift
Rod
Cotter
Pin Valve
Yoke
Supply Tube
Coupling Nut
Ferrule
Supply Stop
Kohler Co. 11 111290-2-BC

10. Complete the Installation
Ensure that all coupling nuts are tight. Repair as required.
Ensure that both faucet handles are turned off (hot =
counterclockwise to close, cold = clockwise to close).
Turn on the water supplies and check the installation for leaks.
Repair as needed.
Remove the aerator.
Open the valves and run water through the spout for about a
minute to remove any debris. Check for leaks.
Remove all debris from the aerator.
Turn the valves off, and reinstall the aerator.
Aerator
VP Wrench
Aerator
111290-2-BC 12 Kohler Co.

Guide d’installation
Robinet en dos d’étagère
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Couper l’alimentation d’eau principale.
Respecter tous les codes de plomberie et de bâtiment locaux.
Si nécessaire, compléter le mur fini avant de commencer cette
installation.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Clé à molette
Mastic de
plombier
Joint
d'étanchéité
pour filetage Coupe-tube et
lime cylindrique
Pinces
Tournevis
assortis
Plus:
• Cintreuse
Clé à sangle
Kohler Co. Français-1 111290-2- BC

1. Installer l’arcade de la valve
Appliquer du mastic de plombier ou un produit similaire sous les
appliques selon les instructions du fabricant du mastic.
Placer le mandrin de la valve dans le lavabo et visser les
appliques sur les corps de valve. Laisser à peu près 3/8″(1 cm)
des filetages exposés à l’avant des appliques.
Retirer tout excédent de mastic.
Appliquer du
mastic de plomberie.
Corps
du bec Applique
Corps de valve
3/8"
(1 cm)
111290-2- BC Français-2 Kohler Co.

2. Installer le bec
IMPORTANT ! Travailler avec soin lors de l’installation du bec, pour
ne pas en endommager sa finition.
Tous les becs
Appliquer un ruban d’étanchéité sur les filets du bec.
Visser le corps du bec sur le mandrin de valve de manière à ce
que les appliques de valve et le corps de bec contactent le lavabo
de manière égalée.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Bec rallongé
Appliquer un ruban d’étanchéité sur les filets du bec.
Visser le bec sur son corps. Utiliser une clé à sangle propre pour
serrer si nécessaire.
Applique
Corps de
la valve
Corps du
bec Bec
rallongé
Corps
du bec
Kohler Co. Français-3 111290-2- BC

3. Installer les poignées
REMARQUE : Les illustrations montrent un des styles divers de
poignées disponibles. Tous les styles de poignée suivent les étapes
ci-dessous.
REMARQUE : Installer les poignées de levier parallèlement au sol
(horizontal) en position FERMETURE.
Assembler les poignées, vis, et bouchons de boutons aux corps de
valve.
Si une des poignées touchent l’applique, ajuster cette dernière
pour un espacement minimum de 1/8″(3 mm) entre la jupe de la
poignée et l’applique.
Serrer les deux vis sur le mandrin de valve à l’arrière du lavabo
pour sécuriser le corps de valve.
1/8" (3 mm)
Jupe
Poignée
Applique
Applique
Corps de
valve
Vis à tête
ronde
Vis à tête
creuse
Capuchon
du bouton
Capuchon
du bouton Vis
Mandrin
de valve
111290-2- BC Français-4 Kohler Co.

4. Choisir le type d’évacuation
Consulter les illustrations ci-dessus pour déterminer le style de
drain reçu avec votre lavabo.
Veuillez s’il vous plaît suivre les instructions relatives à votre
style de drain.
Drain de style BDrain de style A
Kohler Co. Français-5 111290-2- BC

5. Installation de drain - Style A
Retirer la pellicule protectrice de la bride.
Couvrir les deux tiers des tiges filetées de la bride avec trois
couches de ruban d’étanchéité.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Ajuster la bride dans l’orifice du tuyau du drain.
Assembler la bague d’étanchéité (côté biseauté vers le haut) et la
rondelle sur la bride et visser partiellement l’écrou sur la bride.
Ne pas serrer l’écrou pour le moment.
Installer la rondelle du corps et le corps du drain de manière à ce
que l’orifice de joint soit face au tuyau et serrer fermement
l’écrou. Travailler soigneusement pour éviter les rayures de la
finition.
Retirer tout excédent de mastic d’étanchéité.
Introduire le bouchon dans la bride.
Introduire le joint d’étanchéité dans son orifice sur le corps.
Bouchon
Lavabo
Vis
Joint d'étanchéité
Écrou
Écrou
Raccord
Tige
Rondelle
Clip à
ressort
Joint
d'étanchéité
Joint
d'étanchéité Bride
Appliquer du mastic
de plomberie.
Appliquer 3
couches de ruban
d'étanchéité sur
2/3 de la base.
Rondelle du corps
Corps du drain
111290-2- BC Français-6 Kohler Co.

6. Installation complète de drain - Style A
Pour les installations courantes, introduire l’extrémité courte de la
tige dans l’orifice du joint du corps et sous le bouchon . Pour les
installations anti-vandalisme, passer la tige à travers l’orifice dans
le bouchon. Fixer avec l’écrou du corps.
Retirer et ajuster le bouchon pour qu’il puisse s’élever à peu près
de 3/8″(1 cm) en position d’ouverture. Pour ajuster, dévisser
l’écrou du bouchon et raccourcir ou rallonger au besoin. Serrer
l’écrou du bouchon.
Appliquer trois couches de ruban d’étanchéité pour tige filetées et
de la pâte à joint sur le filetage de la pièce de raccordement.
Visser le tuyau dans la bride et fixer en serrant à la main.
Faire passer une extrémité du clip sur la tige. Glisser le raccord
sur la tige avec la vis de serrage faisant face à l’arrière de
l’appareil.
Comprimer l’autre extrémité du clip, en alignant l’orifice avec la
tige.
Déplacer le raccord vers sa position appropriée en comprimant le
clip et le faisant glisser sur la tige.
Insérer le levier de la tige dans l’orifice prévu du robinet et à
travers l’orifice prévu dans le raccord.
Écrou du corps
Corps
Joint d'étanchéité
Orifice du joint
Tige
Appliquer 3 couches
de ruban
d'étanchéité et un
petit boudin de
mastic aux filetages.
Écrou
d'arrêt
Bouchon d'arrêt
Pièce de
raccordement
Vis en clé
de violon
Clip
Tringle
réglable
Tige
Robinet
Kohler Co. Français-7 111290-2- BC

Installation complète de drain - Style A (cont.)
Serrer la vis de serrage sur le raccord de manière à ce que le
bouton de la tige de levage s’étende au dessus de l’orifice de la
tige de levage.
111290-2- BC Français-8 Kohler Co.
