Kruger KRG 80 HE User manual

ENGLISH Air dehumidier, instruction manual
FRANÇAIS Déshumidicateur d’air, manuel d’instructions
DEUTSCH Luftentfeuchter - Bedienungshandbuch
ITALIANO Deumidicatore d’aria, manuale d’istruzioni
Luftentfeuchter
KRG 80 HE

2
M1073-1

3
M1073-1

DEUTSCH
4
M1073-1
KRG 80 HE
Luftvolumen [m³] 250
entfeuchtungs sleistung [l/24h] (*) 7.92
Betriebstemperaturen [°C] +10 /+30
Relative Luftfeuchtigkeit Gerätebetrieb 40% - 95%
Luftdurchsatz [m³/h] 250
Stromspannung 230 V, 50 Hz
Stromaufnahme [A] (*) 1.24
Leistungsaufnahme [W] (*) 254
Leistungsaufnahme in Standby (Höchstwert) [W] 2
Füllung Kühlmittel [g] siehe Aufkleber
Kühlmitteltyp R134a
Höchstdruck Kühlkreislauf [kPa] 1500
Schallpegel in 1 m Abstand [dBa] 52
Leergewicht [kg] 21,0
Fassungsvermögen Kondensatbehälter [L] 6
(*) bei 20°C und 60% r.L.
Tab.A – Wichtige Daten
Legende und Symbole
SBitte beachten: Die Hinweise weisen auf Situatio-
nen und Bedingungen hin, die den Gebrauch des
Geräts erleichtern und verbessern können.
!ACHTUNG: Diese Warnung weist auf mögliche
Gefahren oder Situationen hin, die bei Nichtbe-
achtung der Anweisungen zu Sach- und Personen-
schäden führen können. Die Anweisungen müssen
strikt beachtet werden.
Allgemeine Sicherheitsvorschrien
• Vor Gebrauch des Entfeuchters muss das vorliegende Handbuch
aufmerksam gelesen werden.
• Das Handbuch muss zusammen mit dem Gerät auewahrt werden.
• Der Entfeuchter ist NICHT für den Gebrauch durch Personen mit
eingeschränkten körperlichen oder geistigen Fähigkeiten gedacht,
einschließlich Kinder, sowie für den Gebrauch durch Personen, die
nicht über ausreichende Erfahrung oder Kenntnisse verfügen, außer
sie wurden von einer Person, die für ihre Unversehrtheit verant-
wortlich ist, in den korrekten Gebrauch des Geräts eingewiesen.
Außerhalb der Reichweite von Kindern und Tieren auewahren.
• Das Gerät darf nicht an explosionsgefährdeten Standorten verwen-
det werden.
• Das Gerät darf nicht an Standorten verwendet werden, an denen die
Atmosphäre Öle, Sulde oder Chlor enthält.
• Die Gitter an den Lüungsönungen dürfen nicht verdeckt werden
(mindestens einen Abstand von 10 cm einhalten).
• Das Gerät darf nur benützt werden, wenn es aufrecht auf seinen vier
Rollen steht.
• Das Gerät bei Betrieb nicht bewegen.
• Um das Gerät zu verschieben oder an einen anderen Ort zu brin-
gen, das Gerät zuerst ausschalten und den Sammelbehälter vom
Kondensat leeren.
• Keine Gegenstände in das Gerät stecken.
• Sicherstellen, dass die Stromspannung mit dem in Tab.A angege-
benen Wert übereinstimmt und dass die elektrische Anlage den
geltenden Vorschrien entspricht und auf angemessene Weise
geschützt ist.
• Das Gerät darf nur wie in diesem Handbuch beschrieben benutzt
werden. Jeder andere Gebrauch ist gefährlich und kann Sach- und
Personenschäden verursachen und ist deshalb verboten.
!ACHTUNG: Wartungseingrie gleich welcher Art
am Kühlkreislauf oder am Schaltkreis dürfen nur
durch erfahrenes und qualiziertes Fachpersonal
ausgeführt werden.
Allgemeine Informationen
Bei den Geräten der Serie KRG 80 HE handelt es sich um Luentfeuch-
ter, die den Zweck haben, der Umgebung unter Einsatz eines Kühl-
kreislaufs Feuchtigkeit zu entziehen. Die neue elektronische Steuerung
steuert alle Funktionen Entfeuchters, einschließlich das automatischen
des Einschalten und Abschalten sowie der Abtauzyklus, falls erforder-
lich. Dieses Gerät für den Hausgebrauch bestimmt und eignen sich ist
nicht für den industriellen Einsatz.
Funktionsweise
Abb.1 – Die wichtigsten Bauteile
Die Lu (14), die entfeuchtet werden soll, wird vom Gebläse (5)
angesaugt und durch den Verdampfer (9) zum Kühlkreislauf geleitet.
Dadurch wird die Temperatur der Lu unter den Taupunkt abgesenkt
und der Wasserdampf kondensiert zu Wassertropfen, die in dem dafür
vorgesehenen Sammelbehälter (11) aufgefangen werden.
!ACHTUNG: Das Wasser im Sammelbehälter ist
KEIN Trinkwasser. Das Wasser aus dem Sammel-
behälter deshalb auf keinen Fall trinken.
Die entfeuchtete Lu wird durch den Kondensator (10) geleitet, wo
ihre Temperatur auf einen Wert erhöht wird, der leicht über der Aus-
gangstemperatur liegt. So wird die in der Umgebungslu enthaltene
Feuchtigkeit nach und nach auf den gewünschten Wert gesenkt.
SWenn ein Raum entfeuchtet wird, wird dadurch
auch die Feuchtigkeit in den Wänden und im
Fußboden Raums sowie der darin enthaltenen des
Materialien gesenkt.

DEUTSCH 5
M1073-1
Der Abtauzyklus
Wenn die Temperatur unter einen Wert von ca. 16°C fällt, kann sich am
Verdampfer (9) Eis bilden. Das Eis muss in regelmäßigen Abständen
entfernt werden, um zu verhindern, dass der Lustrom unterbrochen
wird. Die elektronische Karte steuert den Abtauzyklus vollautomatisch
(siehe unten). So lange der Abtauzyklus läu, wird der Kompressor (6)
abgeschaltet. Die Dauer des Abtauzyklus es hängt von Feuchtigkeit und
Temperatur ab.
Der Sammelbehälter
Abb.2 – Der Sammelbehälter und die Funktionsweise
Der Sammelbehälter für das Kondenswasser bendet sich hinter der
vorderen Klappe und verfügt über einen Schwimmer, der den Ent-
feuchter abschaltet, sobald der Behälter voll ist.
Leeren
Die Klappe önen und den Behälter herausnehmen (siehe Abb. 2).
Das Wasser durch die Klappe L ausleeren. Dann den Behälter wieder
einsetzen und die Klappe schließen.
Endlos-Abuss
Der Kondensatbehälter ist auf einen Endlos-Abuss ausgelegt. Der
Anschluss ist ganz einfach. Sobald der Anschluss durchgeführt worden
ist, ist ein Ausleeren des Kondensatbehälters von Hand nicht mehr
erforderlich. Den Endlos-Abuss wie folgt installieren (siehe Abb. 2):
• Den Deckel (T) abnehmen.
• Einen Schlauch Ø12 mm innen am Behälter anschließen und durch
die Önung (F) aus dem Entfeuchter herausführen.
• Den Behälter in das Gerät einsetzen und dabei auf den Abuss-
schlauch achten.
• Die Klappe schließen.
!ACHTUNG: Damit das Gerät korrekt funktioniert,
muss der Schlauch konstant nach unten geführt
und darf nicht verdreht oder abgeklemmt werden.
Der Schwimmer bleibt in jedem Fall aktiviert und
schaltet den Entfeuchter bei vollem Behälter ab.
Der Lulter
Der Lulter bendet sich hinter dem vorderen Gitter des Entfeuchters
und kann zu Reinigungszwecken einfach herausgenommen werden.
Der Filter kann mit dem Staubsauger oder mit Wasser gesäubert
werden. Wenn der Filter ausgewaschen wird, darf er erst dann wieder
eingesetzt werden, wenn er ganz trocken ist.
SDen Entfeuchter nicht ohne den Lulter laufen
lassen, da sich sonst Schmutz im Wärmeaustau-
scher ansammelt. Den Lulter häug säubern,
vor allem an staubigen Standorten. Wenn der
Filter verschmutzt ist, behindert er den Lustrom
und reduziert die Ezienz des Luentfeuchters.
Ausbauen des Lulter.
Abb.3 – Ausbauen des Lulters
Um den Lulter herauszunehmen, das vordere Gitter nach oben
klappen und abnehmen (siehe Abb. 3). Der Filter bendet sich direkt
hinter dem Gitter.
Einbauen des Lulters
Abb.4 – Einbauen des Lulters
Den Filter am Gitter befestigen und die Rippen B in die Schlitze F
am Gehäuse stecken (siehe Abb. 4). Dann das Gitter leicht nach oben
ziehen und am Bügel S festhaken.

DEUTSCH
6
M1073-1

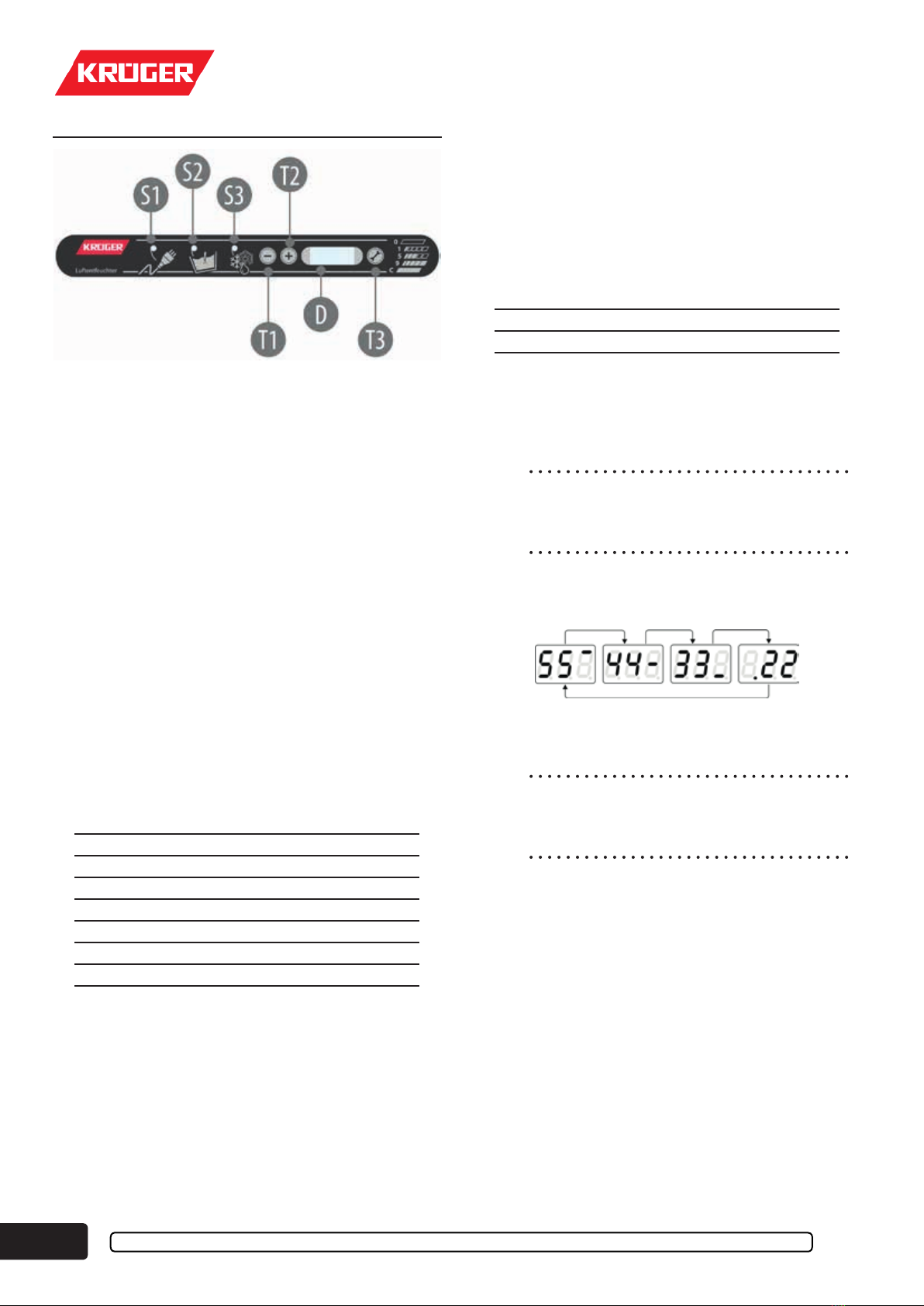

Die Gerätesteuerung
Abb.5 – Die Gerätesteuerung
S1 - Grüne Kontrollleuchte Betrieb: Die Kontrollleuchte schaltet sich
ein, wenn der Entfeuchter läu, und blinkt, wenn der Entfeuchter in
Standby (0) ist (Strom ein, Entfeuchter aus).
S2 - Rote Kontrollleuchte Überlauf: Die Kontrollleuchte schaltet sich
ein und blinkt zusammen mit S1, wenn der Behälter voll ist, fehlt oder
nicht korrekt eingesetzt wurde.
S3 - Gelbe Kontrollleuchte Abtauen: Die Kontrollleuchte schaltet sich
ein, wenn der Entfeuchter einen automatischen Abtauzyklus durch-
führt.
T1 - Taste Verringern: Durch Drücken dieser Taste wird der Wert, der
auf dem Display D angezeigt wird, verkleinert (bis Null).
T2 - Taste Erhöhen: Durch Drücken dieser Taste wird der Wert, der
auf dem Display D angezeigt wird, erhöht (bis C).
D - Display: Auf dem Display wird der Funktionsstatus des Entfeuch-
ters angezeigt (siehe Tab. B unten). Der Wert 0 zeigt an, dass das Gerät
AUS ist. 1 bis 9 zeigen an, dass das Gerät im Automatikbetrieb läu
und vom Feuchtigkeitsregler gesteuert wird, der den Entfeuchter je
nach Lufeuchtigkeit (siehe Tab. B unten) ein- und ausschaltet. Der
Wert C zeigt an, dass das Gerät im DAUERBETRIEB läu, unabhängig
von der Lufeuchtigkeit. Eventuelle Alarme haben immer Priorität vor
der eingestellten Betriebsart.
Display Betriebsart
0 AUS
1 ÷ 2 von 85 % bis ca. 90 % r.F.
3 ÷ 4 von 70 % bis ca. 80 % r.F.
5 ÷ 6 von 60 % bis ca. 65 % r.F.
7 ÷ 8 von 45 % bis ca. 55 % r.F.
9 bis ca. 40 % r.F.
C DAUERBETRIEB
Tab.B – Betriebsarten
Einschalten
Beim Einstecken des Gerätesteckers blinkt das Display D 5 Sekunden
lang und zeigt dann den letzten Funktionsstatus des Entfeuchters
an. Wenn die Betriebsart dann nicht Null ist, hört das Display auf zu
blinken.
Ausschalten
Zum Ausschalten des Entfeuchters die Taste T1 drücken, bis auf dem
Display der Wert 0 angezeigt wird. Wenn die Betriebsart Null (Standby)
gewählt wird, blinken die Kontrollleuchte S1 und das Display D.
Abtauen
Die elektronische Karte steuert den Abtauzyklus automatisch und
entfernt regelmäßig das Eis, das sich am Wärmeaustauscher bildet.
Dadurch ist immer eine optimale Luzirkulation garantiert, auch bei
niedrigeren Temperaturen. Das Einschalten des Abtauzyklus es wird
von der Kontrollleuchte S3 angezeigt.
Defekte
Auf dem Display werden neben dem Funktionsstatus des Entfeuchters
auch eventuelle Defekte (Tab.C) angezeigt. Sollte einer der beschrie-
benen Fehler auauchen, ist eine Reparatur durch Fachpersonal
erforderlich.
Display Beschreibung
ntc Temperatursonde defekt oder abgelöst
und Feuchtigkeitssonde defekt oder abgelöst
Tab.C – Fehlermeldungen
Der Betriebsstundenzähler
Der Luentfeuchter ist mit zwei Betriebsstundenzählern ausgestattet,
von denen einer ein rückstellbarer Teilstundenzähler ist und der andere
ein Gesamtstundenzähler, der nicht rückgestellt werden kann. Der
Betriebsstundenzähler kann maximale 999.999,99 Stunden zählen.
SDie Kommastellen sind in Stunden angegeben. Das
heißt, dass 0,50 Stunden einer Zeit von 30 Minuten
entsprechen. Diese Anzeige erleichtert eine eventu-
elle Berechnung anhand der Betriebsstunden.
Um die Stunden anzuzeigen, werden auf dem Display nacheinander
jeweils 2 Ziern angezeigt. Es werden nur die Ziern der gezählten
Stunden angezeigt. Das Beispiel auf der Abbildung zeigt, wie die
Betriebsstunden angezeigt werden, in diesem Fall 554.433,22 Betriebs-
stunden.
Abb.6 – Zyklus Anzeige Betriebsstunden
Die Betriebsstunden werden ca. 1 Minute lang angezeigt, außer es wird
die Taste (T3) gedrückt.
SDer Betriebsstundenzähler funktioniert NICHT,
wenn das Gerät den Funktionsstatus 0 hat, in
Standby ist oder ein Fehler ausgelöst wurde. Das
bedeutet, dass nur die eektiven Betriebsstunden
gezählt werden.
Betriebsstundenzähler 1, rückstellbar
Um den rückstellbaren Betriebsstundenzähler anzuzeigen, wie folgt
vorgehen:
• Die Taste (T3) ca. 3 Sekunden lang drücken. Auf dem Display wer-
den drei waagrechte Striche angezeigt, die blinken.
• Nacheinander T1 - T1 - T3 drücken.
Betriebsstundenzähler 2, Gesamtstundenzäh-
ler
Um die Gesamtbetriebsstunden anzuzeigen, wie folgt vorgehen:
• Die Taste (T3) ca. 3 Sekunden lang drücken. Auf dem Display wer-
den drei waagrechte Striche angezeigt, die blinken.
• Nacheinander T2 - T2 - T3 drücken.
Rückstellung Betriebsstundenzähler 1
• Die Taste (T3) ca. 3 Sekunden lang drücken. Auf dem Display wer-
den drei waagrechte Striche angezeigt, die blinken.
• Nacheinander T1 - T2 - T3 - T2 - T1 drücken.
Die Rückstellung wird durch die Anzeige .00 auf dem Display bestätigt.

DEUTSCH 7
M1073-1
Aufstellen
Abb.7 – Luzuführung und Luableitung
Die Entfeuchter dieser Serie werden ganz einfach in den Raum gestellt,
der entfeuchtet werden soll, und eingeschaltet.
Damit das Gerät optimal funktioniert, müssen folgende Vorschrien
beachtet werden:
• Sicherstellen, dass die Grenzwerte für den Gerätebetrieb (Tab.A) am
Gerätestandort nicht überschritten werden.
• Der Entfeuchter muss in einem geschlossenen Raum aufgestellt
werden.
• Der Entfeuchter sollte an der kältesten Stelle im Raum aufgestellt
werden, wo sich normalerweise die Feuchtigkeit ansammelt, und
möglichst in der Nähe einer Steckdose.
War tung
Die Entfeuchter dieser Serie machen keine besondere Wartung
erforderlich. Sie sollten abgestaubt werden. Die Lüungsgitter an der
Ansaugönung und der Ausgabeönung regelmäßig säubern. Bei
Funktionsstörungen und Defekten bitte den Händler kontaktieren. Das
Stromkabel hat einen Anschluss vom Typ M. Bei Beschädigung muss
das Stromkabel durch einer erfahrenen Elektriker durch ein gleichwer-
tiges Kabel ersetzt werden.
!ACHTUNG! Vor Durchführung von Eingrien
gleich welcher Art am Gerät muss der Stecker aus
der Steckdose gezogen werden.
Lagerung
• Das Gerät in einem geschlossenen Raum bei einer Temperatur
zwischen -25°C und +55°C lagern.
• Wenn das Gerät noch verpackt ist, die Hinweise auf der Verpackung
beachten.
• Keine schweren Gegenstände auf den Karton stellen, in dem das
Gerät verpackt ist.
Vor einer längeren Außerbetriebnahme…
• Den Stecker aus der Steckdose ziehen und den Kondensatbehälter
ausleeren.
• Das Gerät zum Schutz vor Staub abdecken.
Nach einer längeren Außerbetriebnahme…
• Das Gebläse muss sich frei und ohne Reibung drehen.
• Das Gerät einschalten und dazu die Anweisungen in diesem Hand-
buch beachten.
Entsorgung des Geräts
Das Symbol mit der durchgestrichenen Abfalltonne
bedeutet, dass das Produkt nach seiner Aussonde-
rung vom restlichen Müll getrennt entsorgt werden
muss. Der Benutzer muss daher das Gerät an einer
Sammelstelle für Elektro- und Elektronikgeräte
oder beim Kauf eines gleichwertigen Neugerätes
beim Händler abgeben. Das angemessene Sortieren
von Abfall und nachfolgende Recyceln des
aussortierten Gerätes zur umweltverträglichen
Entsorgung trägt zum Schutz von Umwelt und Gesundheit bei und
dient der Wiederverwertung der recyclingfähigen Materialien, aus
denen das Gerät besteht.
Die unsachgemäße Entsorgung des Produktes durch den Benutzer
führt zur Anwendung von Strafmaßnahmen gemäß den gesetzlichen
Vorgaben.
Schaltplan
Abb.8 – Schaltplan
Nr. Beschreibung
1Gebläse
2Kompressor
3Karte Leistungsschaltkreis
4Temperaturfühler
5Kontakt Überlauf
6Steuerkarte
7Feuchtigkeitsmesser
810-poliges Kabel mit Steckern
94-poliges Kabel mit Stecker
Tab.D – Nummern Schaltpläne

FRANÇAIS
8
KRG 80 HE
Volume indicatif traitable [m³] 250
Capacité [L/24heures] (*) 7.92
Température de fonctionnement [°C] +10 / +30
Humidité relative de fonctionnement [%U.R.] 40 / 95
Débit d’air [m³/heure] 250
Tension d’alimentation 230 V, 50 Hz
Courant absorbé [A] (*) 1.24
Puissance absorbée [W] (*) 254
Puissance absorbée en stand-by [W] 2
Chargement gaz [g] siehe Aufkleber
Type de gaz R134a
Pression maximale [kPa] 1500
Bruit à un mètre [dBa] 52
Poids net à sec [Kg] 21,0
Capacité réservoir [L] 6
(*) à 20°C et 60 %U.R.
Tab.A – Données principales
Légende et symboles
SNOTE IMPORTANTE: les notes servent à mettre
en évidence des situations et des conditions qui
peuvent faciliter et améliorer l’utilisation de l’ap-
pareil.
!ATTENTION: cet avertissement signale une
possible condition de danger ou met en évidence
des situations qui, si non gérées de façon correcte,
pourraient causer des dommages aux choses ou aux
personnes. Suivre attentivement ce qui est écrit.
Règles générales de sécurité
• Lire avec attention ce manuel avant d’utiliser le déshumidica-
teur.
• Ce manuel est à conserver avec la machine.
• Ce déshumidicateur n’a pas été conçu pour être utilisé par des
personnes, y compris les enfants, ayant des capacités physiques,
sensorielles ou mentales diminuées ou qui manquent d’expé-
rience dans ce secteur ou qui ont des connaissances insusantes,
à moins d’avoir reçu des informations correctes sur l’utilisation
de l’appareillage par une personne responsable pour leur sécurité.
• Garder hors de la portée des animaux et des enfants.
• Ne pas utiliser cet appareil dans des endroits où existe un danger
d’explosion.
• Ne pas utiliser cet appareil dans des zones dont l’air peut contenir
des huiles, des sulfures ou du chlore.
• Ne rien mettre sur les grilles d’entrée et de sortie de l’air (laisser
au moins 10 centimètres d’air).
• Cet appareil doit fonctionner en position verticale, appuyé sur
les roues.
• Ne pas remuer l’appareil pendant le fonctionnement.
• Pour déplacer l’appareil d’abord l’éteindre et vider la cuve de
collecte des condensats.
• Ne mettre aucun objet à l’intérieur de l’appareil.
• S’assurer que la tension d’alimentation correspond à celle indi-
quée dans Tab.A, et si l’équipement électrique est conforme aux
normes en vigueur et s’il est protégé de manière appropriée.
• Ne pas utiliser cet appareil d’une manière diérente de celle
décrite dans ce manuel: toute autre utilisation est à considérer
potentiellement dangereuse aussi bien pour la machine que pour
les personnes.
!ATTENTION : toute opération d’entretien sur le
circuit frigorique ou sur le circuit électrique ne
doit être eectuée que par du personnel qualié.
Introduction
Les appareils de la série KRG 80 HE sont des déshumidicateurs d’air
dont le but est de retirer l’humidité de la pièce en utilisant un circuit
frigorique: le nouveau contrôle électronique gère toutes les fonctions
du déshumidicateur, y compris la mise en marche et l’arrêt automa-
tique ainsi que le système de dégivrage si nécessaire. Ces appareils ont
été conçus pour une utilisation domestique et non industrielle.
Principe de fonctionnement
Fig.1 – Les composants principaux
L’air C1, à déshumidier, est aspiré par l’appareil, au moyen du ven-
tilateur C4, et passe à travers l’évaporateur C2 du circuit frigorique.
De cette façon la température de l’air est abaissée au-delà de son
point de rosée et la vapeur d’eau se condense en gouttes d’eau qui sont
recueillies dans le réservoir spécial C5.
!L’eau collectée dans le réservoir N’EST PAS potable.
Ne boire en aucun cas l’eau du réservoir.
L’air ainsi déshumidié est passé à travers le condensateur C3 qui
en augmente la température à une valeur légèrement supérieure par
rapport à celle initiale. De cette façon la quantité d’humidité contenue
dans l’air ambiant est graduellement diminuée jusqu’à la valeur
désirée.
SQuand on déshumidie une pièce on obtient égale-
ment un abaissement de l’humidité dans les murs
et dans le sol de la chambre, ainsi que des matériels
contenus dans celle-ci.
Dégivrage à gaz chaud
Quand la température ambiante descend sous les 16 °C environ il
peut se former de la glace sur l’évaporateur C2. La glace doit être
cycliquement éliminée pour éviter qu’elle s’accumule empêchant le
passage de l’air. Dans les déshumidicateurs de la série Yard le cycle
de dégivrage est géré automatiquement par le contrôle électronique
(voir plus loin). Pendant cette phase il faut arrêter le compresseur (6).
M1073-1

FRANÇAIS 9
La durée du cycle de dégivrage dépend des conditions ambiantes et de
la quantité de glace s’étant formée sur l’évaporateur C2.
Le réservoir
Fig.2 – Le réservoir
Le réservoir de collecte des condensats se trouve derrière la trappe
avant: il est doté d’un système à otteur qui arrête le déshumidica-
teur quand le réservoir est plein.
Vidange
Ouvrir la trappe et dégager le réservoir comme montré en Fig.2. Uti-
liser la trappe L pour vider l’eau. Le réservoir doit être ensuite remis à
sa place et la trappe fermée.
Vidange continue
Le réservoir est prévu pour la vidange continue. L’installation est
très simple et, une fois terminée, il ne sera plus nécessaire de vider
manuellement le réservoir de collecte des condensats. Pour installer la
vidange continue faire comme suit (voir Fig.2):
• Retirer le bouchon (T);
• Relier un tuyau Ø12 mm interne au réservoir et le faire sortir du
déshumidicateur à travers le trou (F).
• Insérer le réservoir dans son logement en accompagnant le tuyau
de vidange;
• Fermer la trappe.
!ATTENTION: pour un fonctionnement correct
le tuyau doit être positionné constamment en
descente et sans étranglements ou empêchement
d’aucune sorte. De toute façon le système à otteur
qui éteint le déshumidicateur quand le réservoir
se remplit reste actif.
Le ltre à air
Le ltre à air se trouve derrière la grille avant du déshumidicateur et
peut être démonté pour le nettoyage. Le ltre peut être nettoyé avec
l’aspirateur ou dans l’eau : dans ce dernier cas attendre que le ltre soit
sec avant de le remonter.
SÉviter de faire fonctionner le déshumidicateur
sans le ltre à air an d’éviter l’accumulation de
saleté sur l’échangeur. Nettoyer souvent le ltre à
air surtout dans des locaux poussiéreux : un ltre
sale empêche le passage de l’air et réduit l’ecacité
du déshumidicateur.
Démontage du ltre
Fig.3 – Démontage du ltre
Pour le démontage lever la grille avant vers le haut et ensuite désen-
ler (voir Fig.3): le ltre se trouve derrière la grille à peine démontée.
Montage du ltre
Fig.4 – Montage du ltre
Fixer le ltre à la grille et insérer les ailettes B dans les ssures F de la
carrosserie (voir Fig.4): ensuite tirer la grille légèrement vers le haut et
accrocher à la bride S.
M1073-1

FRANÇAIS
10
Le panneau de commande (D)
Fig.5 – Le panneau de commande
S1 - Voyant vert, ligne. Le voyant s’allume quand le déshumidi-
cateur fonctionne, autrement il clignote quand il est sur 0 (alimenté
mais éteint).
S2 - Voyant rouge, trop plein. Le voyant s’allume et clignote, avec le
S1, pour indiquer que le réservoir est plein, manquant, mal inséré ou
pour signaler une panne.
S3 - Voyant jaune, dégivrage. Le voyant s’allume quand le déshumidi-
cateur est en train d’eectuer le dégivrage automatique.
T1 - Touche diminution. En appuyant sur cette touche on fait dimi-
nuer la valeur indiquée dans le panneau D jusqu’à 0.
T2 - Touche augmentation. En appuyant sur cette touche on fait
augmenter la valeur indiquée dans le panneau D jusqu’à C.
D – Écran. L’écran ache l’état de fonctionnement du déshumidica-
teur suivant le tableau reporté ci-après (Tab. A).
La valeur 0 indique l’état ÉTEINT, de 1 à 9 le fonctionnement est
automatique et est commandé par l’hygrostat qui fait se mettre en
marche ou s’éteindre le déshumidicateur suivant que la valeur de
l’humidité est supérieure ou inférieure à celle du Tab.B. La valeur C
indique l’état de FONCTIONNEMENT CONTINU et le déshumidi-
cateur fonctionne toujours, indépendamment de la valeur de l’humi-
dité: dans tous les cas d’éventuelles alarmes ont toujours la priorité sur
le mode de fonctionnement programmé.
T3 - Touche fonction. Ceci est la touche fonction et elle est utilisée,
avec les autres, pour gérer les fonctions spéciales de la carte comme le
compteur, décrit plus loin.
Écran Fonctionnement
0 O
1 ÷ 2 de 85% à environ 90% H.R.
3 ÷ 4 de 70% à environ 80% H.R.
5 ÷ 6 de 60% à environ 65% H.R.
7 ÷ 8 de 45% à environ 55% H.R.
9 à environ 40% H.R.
C Continu
Tab.B – Types de fonctionnement
Mise en marche
Quand la che est insérée l’écran D clignote pendant 5 secondes et
indique le dernier état de fonctionnement du déshumidicateur: une
fois les 5 secondes passés, si le mode de fonctionnement est diérent
de zéro, l’écran arrête de clignoter.
Extinction
Pour éteindre le déshumidicateur appuyer sur la touche T1 jusqu’à
ce que la valeur indiquée par l’écran soit 0. Dans ce mode de fonction-
nement aussi bien l’écran D que le voyant vert S1 clignotent.
Le dégivrage
La carte électronique gère automatiquement le cycle de dégivrage qui
élimine cycliquement la glace, maintenant ecace le passage de l’air à
travers l’échangeur même aux températures les plus basses. La phase
de dégivrage est signalée par l’allumage du voyant jaune S3.
Pannes
L’écran, en plus d’acher l’état de fonctionnement du déshumidica-
teur, signale aussi d’éventuelles pannes (Tab.C). Si jamais se vériait
une des conditions d’erreur décrites ci-après il sera nécessaire l’inter-
vention de personnel spécialisé pour leur résolution.
Écran Description
ntc Capteur de température cassé ou détaché
und Capteur d’humidité cassé ou détaché
Tab.C – Signalement des erreurs
Le compteur
Le déshumidicateur est muni de deux compteurs, un partiel et ré-
initialisable, un total non réinitialisable. Le compteur peut enregistrer
jusqu’à 999.999,99 heures.
SLes chires décimaux sont exprimés en heures donc
0,50 signie 30 minutes. De cette façon un éventuel
calcul basé sur les heures de fonctionnement sera
facilité.
Pour acher les heures l’écran achera à la suite deux chires à la
fois en excluant ceux non signicatifs : pour l’interprétation correcte
des chires utiliser le schéma suivant où on suppose devoir acher le
chire 554.433,22:
Fig.6 – Cycle achage compteur
L’achage durera environ une minute, à moins que l’on appuie sur la
touche T3.
SLe compteur NE fonctionne pas si la machine est
en position 0, en attente ou en erreur. Donc seront
enregistrées uniquement les heures eectives de
fonctionnement.
Compteur 1, réinitialisable
Pour acher le compteur réinitialisable:
• Appuyer sur T3 pendant environ trois secondes: l’écran montre-
ra trois barres horizontales qui clignotent.
• Appuyer à la suite sur T1 - T1 - T3.
Compteur 2, totalisateur
Pour acher les heures totales de fonctionnement :
• appuyer sur T3 pendant environ trois secondes: l’écran montrera
trois barres horizontales qui clignotent.
• Appuyer à la suite sur T2 - T2 - T3.
Mise à zéro compteur 1
• appuyer sur T3 pendant environ trois secondes: l’écran montrera
trois barres horizontales qui clignotent.
• Appuyer à la suite sur T1 - T2 - T3 - T2 - T1.
La remise à zéro est conrmée par l’inscription .00 sur l’écran.
M1073-1

FRANÇAIS 11
Positionnement
Fig.7 – Air inlet and outlet
Les déshumidicateurs de la série KRG 80 HE doivent simplement
être placés dans la pièce à déshumidier et mis en marche.
Pour obtenir le rendement maximum respecter les normes suivantes :
• S’assurer que dans la pièce où est placé le déshumidicateur ne
soient jamais dépassées les conditions limites de fonctionnement
de la machine (Tab.A);
• La pièce dans laquelle est placé le déshumidicateur doit être
fermée;
• Il est conseillé de mettre le déshumidicateur dans l’endroit le
plus froid de la pièce, où normalement l’humidité s’accumule, si
possible près de la prise de courant.
Entretien
Le déshumidicateur de la série Yard ne demande pas de soins
d’entretien particuliers. Il est conseillé de le dépoussiérer, de garder
propres les grilles d’entrée et de sortie de l’air. En cas de dysfonction-
nement ou de panne s’adresser à son revendeur. Le câble d’alimenta-
tion a un raccordement de type M; en cas d’endommagement le câble
doit être remplacé par un identique par du personnel expérimenté et
qualié.
!ATTENTION: Avant d’eectuer tout type d’inter-
vention sur l’appareil détacher la che d’alimenta-
tion du courant.
Stockage
• Conserver l’appareil dans une pièce avec des températures com-
prises entre -25°C et +55°C.
• Quand l’appareil est encore emballé respecter les indications sur
la boîte.
• Ne pas poser sur la boîte d’autres matériels lourds.
Avant une longue période d’inactivité…
• détacher la che et vider le réservoir de récolte des condensats;
• Couvrir la machine pour la protéger de la poussière.
Après une longue période d’inactivité…
• Vérier que le ventilateur tourne librement sans frottements;
• Mettre l’appareil en marche selon les instructions contenues dans
ce manuel.
L‘élimination du produit
INFORMATION AUX UTILISATEURS - applicable
seulement dans les pays de l‘Union Européenne.
Le symbole représentant une benne à roue barrée,
indique qu‘à la n de sa vie utile le produit ne doit
pas être jeté dans le conteneur à ordures ménagères.
Par conséquent, l‘utilisateur devra apporter l‘appareil
à éliminer dans un centre de collecte des déchets
électriques et électroniques, ou le remettre au reven-
deur au moment de l‘achat d‘un nouveau produit de
type équivalent, en raison d‘un à un.
Le triage correct des déchets, en vue de l‘acheminement de l‘appareil
à éliminer vers le recyclage, le traitement et une élimination écocom-
patible, contribue à éviter de possibile eets négatifs sur l‘environne-
ment et sur la santé, tout en favorisant le recyclage des matériaux qui
composent le produit.
L‘élimination abusive du produit de la part de l‘utilisateur, comporte
l‘application des sanctions administratives prévues par les décrets
législatifs de chaque pays.
Schéma électrique
Fig.8 – Schéma électrique
Réf Description
B1 Ventilateur
B2 Compresseur
B3 Electrovanne
B4 Carte puissance
B5 Capteur température
B6 Contact trop plein
B7 Carte commande
B8 Hygrostat
B9 Câble 10 pôles avec connecteur
Tab.D – Références schéma électriques
M1073-1

ITALIANO
12
M1073-1
KRG 80 HE
Volume indicativo trattabile [m³] 250
Capacità di condensazione [L/24ore] (*) 7.92
Temperature di lavoro [°C] +10 / +30
Umidità relativa di lavoro [%U.R.] 40 / 95
Portata d’aria [m³/ora] 250
Tensione di alimentazione 230 V, 50 Hz
Corrente assorbita [A] (*) 1.24
Potenza assorbita [W] (*) 254
Potenza assorbita in standby (valore massimo) [W] 2
Carica gas refrigerante [g] vedi etichetta
Tipo gas refrigerante R134a
Pressione massima circuito refrigerante [kPa] 1500
Rumorosità a un metro [dBa] 52
Peso a secco [Kg] 21,0
Capacità serbatoio raccolta condensa [L] 6
(*) a 20°C e 60 %U.R.
Tab.A – Dati principali
Legenda e simboli
SNota importante: le note servono a evidenziare
delle situazioni e delle condizioni che possono faci-
litare e migliorare l’utilizzo dell’apparecchio.
!ATTENZIONE: questo avviso segnala una
possibile condizione di pericolo o evidenzia delle
situazioni che, se non gestite nel modo corretto,
potrebbero causare danni alle cose o alle persone.
Seguire attentamente quanto scritto.
Norme generali di sicurezza
• Leggere attentamente questo manuale prima di utilizzare il
deumidicatore.
• Questo manuale dev’essere conservato assieme alla macchina.
• Questo umidicatore NON è stato progettato per essere utilizza-
to da persone, compresi bambini, con capacità siche, sensoriali
o mentali ridotte o che mancano di esperienza e conoscenza
sucienti, a meno che non siano stati istruiti sull’utilizzo corret-
to dell’apparecchiatura da una persona responsabile per la loro
incolumità. Tenere fuori dalla portata di bambini e animali.
• Non utilizzare questo apparecchio in luoghi dove ci sia il perico-
lo di espolosioni.
• Non utilizzare questo apparecchio in aree la cui aria possa con-
tenere olii, solfulri o cloro.
• Tenere sempre libere le griglie di ingresso e di uscita dell’aria
(lasciare almeno 10 centimetri d’aria).
• Questo apparecchio deve funzionare in posizione verticale,
appoggiato sulle quattro ruote.
• Non muovere l’apparecchio durante il funzionamento.
• Per spostare l’apparecchio prima spegnerlo e svuotare la va-
schetta di raccolta della condensa.
• Non inserire alcun oggetto estraneo all’interno dell’apparecchio.
• assicurarsi che la tensione di alimentazione corrisponda a quella
indicata nella Tab.A, che l’impianto elettrico sia conforme alle
normative vigenti e adeguatamente protetto.
• Non utilizzare questo apparecchio in modo diverso da quello
descritto in questo manuale: qualsiasi altro uso è da ritenersi po-
tenzialmente pericoloso sia per la macchina che per le persone.
!ATTENZIONE: qualsiasi operazione di manuten-
zione sul circuito frigorifero o sul circuito elettrico
dev’essere eettuata solo da personale esperto e
qualicato.
Introduzione
Gli apparecchi della serie KRG 80 HE sono dei deumidicatori d’aria
il cui scopo è di togliere l’umidità dall’ambiente utilizzando un circu-
ito frigorifero: il nuovo controllo elettronico gestisce tutte le funzioni
del deumidicatore, compreso l’avvio e l’arresto automatico nonchè
il sistema di sbrinamento se necessario. Questi apparecchi sono stati
concepiti per un uso domestico e non industriale.
Principio di funzionamento
Fig.1 – I componenti principali
L’aria (14), da deumidicare, viene aspirata dall’apparecchio, tramite
il ventilatore (5), e fatta passare attraverso l’evaporatore (9) del
circuito frigorifero. In questo modo la temperatura dell’aria viene
abbassata oltre il suo punto di rugiada e il vapore acqueo condensa
in gocce d’acqua che vengono raccolte nell’apposito serbatoio (11).
!L’acqua raccolta nel serbatoio NON è potabile.
Non bere in nessun caso l’acqua del serbatoio.
L’aria così deumidicata viene fatta passare attraverso il condensatore
(10) che ne innalza la temperatura ad un valore leggermente supe-
riore rispetto a quello iniziale. In questo modo la quantità di umidità
contenuta nell’aria ambiente viene gradualmente diminuita no al
valore desiderato.
SQuando si deumidica un locale si ottiene anche
un abbassamento dell’umidità nelle pareti e nel
pavimento della camera, nonché nei materiali in
essa contenuti.
Il ciclo di sbrinamento
Se la temperatura scende sotto ai 16 °C circa si può formare del
ghiaccio sull’evaporatore (9). Il ghiaccio dev’essere eliminato rego-
larmente per evitare che impedisca il passaggio dell’aria. La scheda
elettronica gestisce il ciclo di sbrinamento in modo completamente
automatico (vedi più avanti). Durante il ciclo di sbrinamento il
compressore (6) viene fermato. La durata del ciclo dipende dalle
condizioni di umidità e temperatura.

ITALIANO 13
M1073-1
Il serbatoio
Fig.2 – Il serbatoio
Il serbatoio di raccolta della condensa si trova dietro allo sportello
anteriore: esso è dotato di un sistema a galleggiante che ferma il
deumidicatore quando il serbatoio è pieno.
Svuotamento
Aprire lo sportello e slare il serbatoio come mostrato in Fig.2.
Utilizzare lo sportellino L per svuotare l’acqua. Il serbatoio dev’essere
poi rimesso al suo posto e lo sportello chiuso.
Scarico continuo
Il serbatoio è predisposto per lo scarico continuo. L’installazione
è molto semplice e, una volta terminata, non sarà più necessario
svuotare manualmente il serbatoio di raccolta della condensa. Per
installare lo scarico continuo fare come segue (Fig.2):
• Rimuovere il tappo (T);
• collegare un tubo Ø12 mm interno al serbatoio e farlo uscire dal
deumidicatore attraverso il foro (F).
• Inserire il serbatoio nella sua sede accompagnando il tubo di
scarico;
• chiudere lo sportello.
!ATTENZIONE: per un corretto funzionamento il
tubo dev’essere posizionato costantemente in disce-
sa e senza strozzature o impedimenti di alcun tipo.
Rimane comunque attivo nel serbatoio il sistema
a galleggiante che fa spegnere il deumidicatore
quando il serbotoio si riempie.
Il ltro dell’aria
Il ltro dell’aria si trova dietro alla griglia anteriore del deumidi-
catore e può essere facilmente smontato per la pulizia. Il ltro può
essere pulito con l’aspirapolvere o in acqua: in quest’ultimo caso
attendere che il ltro sia asciutto prima di rimontarlo.
SEvitare di far funzionare il deumidicatore senza
il ltro dell’aria onde evitare l’accumularsi di spor-
co sullo scambiatore. Pulire spesso il ltro dell’aria
soprattutto nei locali polverosi: un ltro sporco
impedisce il passaggio dell’aria e riduce l’ecienza
del deumidicatore.
Smontaggio del ltro
Fig.3 – Smontaggio del ltro dell’aria
Per lo smontaggio alzare la griglia anteriore verso l’alto e poi slare
(Fig.3): il ltro si trova dietro alla griglia appena smontata.
Montaggio del ltro
Fig.4 – Montaggio del ltro dell’aria
Applicare il ltro alla griglia e inserire le alette B nelle fessure F della
carrozzeria (Fig.4): quindi tirare leggermente verso l’alto la griglia e
agganciare alla staa S.
Il pannello di comando
Fig.5 – Il pannello comandi

ITALIANO
14
M1073-1
S1 - Spia verde linea La spia si accende quando il deumidicatore
funziona, altrimenti lampeggia quando è in stato 0 (alimentato ma
spento).
S2 - Spia rossa troppo pieno La spia si accende e lampeggia, assieme
alla S1, per indicare che il serbatoio è pieno, mancante o male inse-
rito.
S3 - Spia gialla sbrinamento La spia si accende quando il deumidi-
catore sta eettuando lo sbrinamento automatico.
T1 - Tasto decremento Premendo questo tasto si fa diminire il valo-
re indicato nel pannello D no a 0.
T2 - Tasto incremento Premendo questo tasto si fa aumentare indi-
cato nel pannello D il valore no a C.
D - Display Il display visualizza lo stato di funzionamento del deu-
midicatore secondo la tabella riportata di seguito (Tab.B). Il valore
0 indica lo stato di SPENTO, da 1 a 9 il funzionamento è automa-
tico ed è comandato dall’umidostato che fa accendere o spegnere il
deumidicatore a seconda che il valore dell’umidità sia superiore o
inferiore a quello della Tab.B. Il valore C indica lo stato di FUN-
ZIONAMENTO CONTINUO e il deumidicatore funziona sempre,
indipendentemente dal valore dell’umidità: in ogni caso eventuali
allarmi hanno sempre la priorità sulla modalità di funzionamento
impostata.
Display Funzionamento
0 O
1 ÷ 2 da 85% circa a 90% U.R.
3 ÷ 4 da 70% circa a 80% U.R.
5 ÷ 6 da 60% circa a 65% U.R.
7 ÷ 8 da 45% circa a 55% U.R.
9 circa a 40% U.R.
C Continuo
Tab.B – Tipi di funzionamento
Accensione
Quando viene inserita la spina il display D lampeggia per 5 secondi
e indica l’ultimo stato di funzionamento del deumidicatore: poi,
se il modo funzionamento è diverso da zero, il display smette di
lampeggiare.
Spegnimento
Per spegnere il deumidicatore premere il tasto T1 no a che il
valore indicato dal display non diventa 0. Quando viene selezionato
il modo di funzionamento zero lampeggiano sia la spia S1 che il
display D.
Lo sbrinamento
La scheda elettronica gestisce automaticamente il ciclo di sbrinamen-
to, che elimina ciclicamente il ghiaccio dallo scambiatore, mantenen-
do eciente il passaggio dell’aria anche alle temperature più basse. Il
ciclo di sbrinamento viene segnalato dall’accensione della spia S3.
Guasti
Il display, oltre a visualizzare lo stato di funzionamento del deumidi-
catore, segnala anche eventuali guasti (Tab.C). Qualora si vericas-
se una delle condizioni di errore di seguito descritte sarà necessario
l’intervento di personale specializzato per la loro soluzione.
Display Descrizione
ntc Sonda di temperatura rotta o staccata
und Sonda umidità rotta o staccata
Tab.C – Segnalazione errori
Il contaore
Il deumidicatore è dotato di due contaore, uno parziale e reset-
tabile, uno totale non resettabile. Il contaore può registrare no
999.999,99 ore.
SLe cifre decimali sono espresse in ore per cui 0,50
signica 30 minuti. In questo modo un’eventuale
calcolo basato sulle ore di funzionamento verrà
facilitato.
Per visualizzare le ore il display visualizzerà in sequenza due cifre
alla volta escludendo quelle non signicative: per la corretta inter-
pretazione delle cifre utilizzare il seguente schema dove si ipotizza di
dover visualizzare la cifra 554.433,22:
Fig.6 – Ciclo visualizzazione contaore
La visualizzazione durerà circa un minuto, a meno che non si prema
il tasto T3.
SIl contaore NON funziona se la macchina è in
stato 0, in attesa o in errore. Quindi verranno
registrate solo le ore eettive di funzionamento.
Contaore 1, azzerabile
Per visualizzare il contaore azzerabile:
• premere T3 per circa tre secondi: il display mostrerà tre sbarret-
te orizzontali che lampeggiano.
• Premere in sequenza T1 - T1 - T3.
Contaore 2, totalizzatore
Per visualizzare le ore totali di funzionamento:
• premere T3 per circa tre secondi: il display mostrerà tre sbarret-
te orizzontali che lampeggiano.
• Premere in sequenza T2 - T2 - T3.
Azzeramento contaore 1
• premere T3 per circa tre secondi: il display mostrerà tre sbarret-
te orizzontali che lampeggiano.
• Premere in sequenza T1 - T2 - T3 - T2 - T1.
L’azzeramento viene confermato dalla scritta .00 a display.

ITALIANO 15
M1073-1
Posizionamento
I deumidicatori della serie vanno semplicemente introdotti nell’am-
biente da deumidicare e messi in funzione.
Fig.7 – Ingresso e uscita dell’aria
Per ottenere il massimo rendimento rispettare le seguenti norme:
• assicurarsi che nell’ambiente in cui viene inserito il deumidi-
catore non siano mai superate le condizioni limite di funziona-
mento della macchina (Tab.A);
• il locale in cui viene inserito il deumidicatore deve essere
chiuso;
• si consiglia di mettere il deumidicatore nel punto più freddo
del locale, dove normalmente si accumula l’umidità, possibil-
mente vicino alla presa di corrente.
Manutenzione
I deumidicatori della serie non richiedono particolari cure di
manutenzione. E’ consigliabile spolverarli e tenere pulite le grate di
entrata e di uscita dell’aria. In caso di malfunzionamento o di guasto
rivolgersi al proprio rivenditore. Il cavo di alimentazione ha un col-
legamento di tipo M; in caso di danneggiamento, il cavo deve essere
fatto sostituire con uno analogo da personale esperto e qualicato.
!ATTENZIONE Prima di eseguire qualunque tipo
di intervento sull’apparecchio staccare la spina di
alimentazione della corrente.
Immagazzinamento
• Conservare l’apparecchio in un ambiente con temperature com-
prese tra -25°C e +55°C.
• Quando l’apparecchio è ancora imballato rispettare le indicazio-
ni sulla scatola.
• Non sovrapporre alla scatola altri materiali pesanti.
Prima di un lungo periodo di inattività…
• Staccare la spina e svuotare il serbatoio di raccolta della conden-
sa;
• coprire la macchina per proteggerla dalla polvere.
Dopo un lungo periodo di inattività…
• La ventola deve girare liberamente senza attriti;
• attivare l’apparecchio secondo le istruzioni contenute in questo
manuale.
Smaltimento del prodotto
Ai sensi dell’art.13 del Decreto Legislative
25 Luglio 2005, n.151 “Attuazione delle
Direttive 2002/95/CE, 2002/96/CE e
2003/108/CE, relative alla riduzione
dell’uso di sostanze pericolose nelle
apparecchiature elettriche ed elettroniche,
nonché allo smaltimento dei riuti”. II
simbolo del cassonetto barrato indica che il
prodotto alla ne della propria vita utile
deve essere raccolto separatamente dagli
altri riuti. L’utente dovrà, pertanto,
conferire I’apparecchiatura giunta a ne
vita agli idonei centri di raccolta dierenziata dei riuti elettrici ed
elettronici, oppure riconsegnarla al rivenditore al momento
dell’acquisto di un nuovo prodotto di tipo equivalente, in ragione di
uno a uno.
L’adeguata raccolta dierenziata per I’avvio successivo dell’apparec-
chiatura dimessa al riciclaggio, al trattamento e allo smaltimento
ambientalmente compatibile contribuisce ad evitare possibili eetti
negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali
di cui e composto il prodotto. Lo smaltimento abusivo del prodotto
da parte dell’utente comporta I’applicazione delle sanzioni ammini-
strative di cui al D.lgs. n. 22/1997 (articolo 50 e seguenti del D.Lgs.n.
22/1997).
Schema elettrico
Fig.8 – Schema elettrico
Rif. Descrizione
1Ventilatore
2Compressore
3Scheda potenza
4Sonda temperatura
5Contatto troppo pieno
6Scheda comando
7Umidostato
8Cavo 10 poli con connettori
9Cavo 4 poli con connettore
Tab.D – Riferimenti schemi elettrici

ENGLISH
16
M1073-1
KRG 80 HE
Indicative handling volume [m³] 250
Condensate capacity [L/24hour] (*) 7.92
Working temperature [°C] +10 / +30
Working humidity [%R.H.] 40 / 95
Air ow [m³/hour] 250
Power supply voltage 230 V, 50 Hz
Current absorption [A] (*) 1.24
Power absorption [W] (*) 254
Power absorption in standby (max) [W] 2
Refrigerating gas charge [g] see label on board
Refrigerating gas R134a
Refrigerating circuit maximum pressure [kPa] 1500
Noise level at 1 meter distance [dBa] 52
Weight [Kg] 21,0
Condensate collection tank capacity [L] 6
(*) aT 20°C e 60 %R.H.
Tab.A – Technical data table
Symbols
SImportant note: notes will evidence conditions and
features that can make easier and better the use of
the unit.
!ATTENTION: every notes under this symbol will
evidence dangerous conditions that can cause
problems to persons and thinks if not made in the
right way. Follow carefully the description.
General safety rules
• Read the following instruction manual.
• Keep this always this manual with the dehumidier for future
reference.
• is dehumidier is NOT intended for people, children in-
cluded, with limited physical or mental cababilities or without
enough experience concerning the use of it. Keep it away from
children and animals.
• is dehumidier SHOULD not operate in rooms where a
danger of explosion exists.
• Do NOT use this dehumidier in environments with air con-
taining oil, sulphur or chlorine.
• Keep always the inlet and outlet air grids free (10 centimeters at
least).
• e appliance must always operate in a vertical position with
the four wheels turned downwards.
• Do NOT move the dehumidier when working.
• To move the dehumidier switch it o and empty the conden-
sate tank.
• Do NOT put any tool inside the unit.
• Make sure that the power supply voltage corresponds to that
indicated in Tab.A, that the electrical installations comply with
the regulations in force and are properly protected.
• Do NOT use the dehumidier in dierent ways other then the
one described in this manual.
!ATTENTION: any maintainance on the refrig-
erating or electric circuit must be made only by
experienced and qualied sta.
Introduction
e appliances of the KRG 80 HE series are air dehumidiers that
remove the humidity from the environment. ey are equipped with
a refrigerating circuit and the new electronic control performs all
the fuctions included automatic start and stop and defrosting cycle if
necessary. ese dehumidiers were designed for a domestic an not
industrial use.
Operating principle
Pic.1 – Main components
e appliance uses a fan (5) to suck up the air (14) to be dehumid-
ied and pass it through the refrigerator circuit evaporator (9). In
this way the temperature of the air is lowered to below its dew point
and the vapour condenses to form drops of water that are collected
in the appropriate tank (11).
!e water collected inside the tank is NOT drink-
able. Do NOT drink this water anyway.
e air thus dehumidied is passed through the condenser (10) that
raises its temperature slightly higher than the initial value. In this
way the quantity of humidity contained in the environmental air is
gradually decreased until it reaches the desired value.
SWhen the dehumidier work in a room it reduces
the humidity of the walls and oor of the room,
as well as the materials contained therein, is also
lowered.
e defrosting cycle
If the temperature goes below 16°C ice may form on the evapora-
tor (9). e ice must be regularly melted to avoid it reduces the air
passage. e electronic board automatically performs the defrosting
cycle (see ahead). During the defrosting cycle the compressor (6)
stops. e time it takes to melt the ice changes with the humidity and
temperature.

ENGLISH 17
M1073-1
Condensate collecting tank
Pic.2 – e tank
e tank is placed behind the front door. It is tted with a oating
device that stops the dehumidier when the tank is full.
How to empty the tank
Open the front door and take out the tank as shown on Pic.2 . Use
the sliding open (L) on the top of the tank to ow the water out.
Finally put the tank back into his place and close the front door.
Continuous drainage
e tank is ready to t the continuous drainage: the installation is
very simple and then you will not need to empty the tank manually
anymore.
To install the continuous drainage follow these instructions (Pic.2):
• remove the rubber stopper (T);
• connect a rubber hose with an internal diameter of 12 millime-
ters to the connenctor on the tank and run it through the hole F
on the bottom of the dehumidier;
• put the tank back into his place and close the door.
!ATTENTION: to guarantee regular drainage of
the water, make sure that the drainpipe has a slope
and is straight, without any bends or constrictions.
On any case the oating device inside the tank is
active and will stop the deumidier when full.
e air lter
e air is placed behind the front grid and can be easily removed for
cleaning. e air lter can be cleaned with a vacuum cleaner or with
water: in this case dry it before assembly.
SDo not run the dehumidier without the air lter
to avoid accumulating dust on the heat exchanger.
Keep clean the air lter in particular when al lot of
dust is present in the air: a dirty air lter reduces
the air ow and the eciency of the dehumidier.
How to remove the air lter
Pic.3 – e air lter
Pull the front grid upward: the air lter is behind the grid.
How to put the air lter on
Pic.4 – e air lter assembly
Apply the air lter to the back side of the front grid and insert the
wings (B) into the holes (F) (Pic.4): then x the grid to the bracket
(S).

ENGLISH
18
M1073-1
e control panel
Pic.5 – e control panel
S1 - Green light ON e green light indicates when the dehumidi-
er is operative, otherwise it blinks on status 0.
S2 - Red light, full tank e light blinks, together with the green one
S1, when the tank is full, missing or incorrectly positioned.
S3 - Yellow light, defrost e light switches on during the automatic
defrosting cycle.
T1 - Decrease button Pushing this button the value of the display D
will decrease down to 0 value.
T2 - Increase button Pushing this button the value of the display D
will increase up to C value.
D - Display e display shows the working state of the dehumid-
ier according with Tab.B. e value 0 means OFF, from 1 to 9
means automatic functioning and it depends from the humidistat
that switches on or o the dehumidier if the value of the relative
humidity is higher or lower of the one shown in the Tab.B. e value
C means ALWAYS ON and the dehumidier works independently
from the humidity value: nevertheless any allarm has the priority on
functioning mode.
Display Functioning
0 O
1 ÷ 2 from about 85% to 90% R.H.
3 ÷ 4 from about 70% to 80% U.R.
5 ÷ 6 from about 60% to 65% R.H.
7 ÷ 8 from about 45% to 55% R.H.
9 about to 40% R.H.
C Continuous
Tab.B – Functioning modes
Start up
When the plug is connected the display D blinks for 5 seconds and
shows the last functioning mode selected: then, if the functioning
mode is dierent from zero, the blinking stops.
Shutdown
To switch o the dehumidier push the button T1 until the value
displayed is 0. When zero is selected both the green light S1 and the
display D blink.
e defrosting cycle
If the temperature goes below 16°C ice may form on the evaporator:
le electronic board automatically performs the defrosting cycle to
melt the ice and keep free the air ow even at lower temperatures..
Failures
e display is used by the electronic device to show particular situ-
ations (Tab.C). If an error message is displayed please contact your
dealer for repair.
Display Description
ntc Temperature probe must be checked
und Humidity probe must be checked
Tab.C – Error messages
e hour counter
e dehumidier is tted with two hour counters, one resettable and
one not resettable. e hour counter can register up to 999.999,99
functioning hours.
Se decimal digits are in hours: so 0,50 means 30
minutes. In this way any calculation based on the
working hours is simplied.
To show all the 8 digits the electronic board will show two digits at
a time, hiding the non signicant ones: for a correct reading of the
digits see the image below where the number 554.433,22 is supposed
to be shown:
Pic.6 – Hour counter cycle
e visualization will automatically stop aer one minute or push-
ing the button T3.
Se hour counter does NOT work if the dehumidi-
er is in functioning mode 0, stand-by or in error.
Only the eective working hours will be registered.
Hour counter 1, resettable
To show the resettable hour counter:
• push button T3 for tree seconds: the display will show tree
blinking horizontal lines;
• push the buttons T1 - T1 - T3 in sequence.
Hour counter 2, not resettable
o show the whole working hours:
• push button T3 for tree seconds: the display will show tree
blinking horizontal lines;
• push the buttons T2 - T2 - T3 in sequence.
Reset of the hour counter 1
• push button T3 for tree seconds: the display will show tree
blinking horizontal lines;
• push the buttons T1 - T2 - T3 - T2 - T1 in sequence;
the number .00 is displayed to conrm the reset.

ENGLISH 19
M1073-1
Positioning
Pic.7 – Air inlet and outlet
e dehumidier must be simply placed in the room to be dehumid-
ied and started.
To obtain maximum eciency keep to the following rules:
• make sure that in the room, where the dehumidier is installed,
the conditions never exceed the working limits of the machine
(Tab.A);
• the room where the dehumidier is installed must be closed;
• it is advisable to place the dehumidier in the coldest point of
the room, where normally the humidity level is higher, possibly
near the power socket.
Maintenance
e dehumidiers of the Midi series need no particular main-
tenance. It is advisable to dust them and keep the air intake and
outlet grids clean. Contact your dealer if it should function badly or
breakdown. e power supply cable has an M type connection; in
the event of damages the cable must be replaced with a similar one
only by experienced and qualied sta.
!WARNING: before doing anything on the appli-
ance disconnect the power supply by unplugging
the machine..
Storage
• Keep the appliance in a room with a temperature between
–25°C and +55°C.
• When the appliance is still packed keep to the instructions on
the box.
• Do not place other heavy material on the box.
Before a long period of inactivity ...
• Disconnect the plug and empty the condensate collection tank;
• cover the machine to protect it from dust.
Aer a long period of inactivity ...
• e fan must turn freely without gripping;
• put the machine working following this manual’s instructions.
Disposal of the product
Applicable in European Union countries only. e
crossed-out rubbish bin symbol indicates that the
product must be collected separately from other
waste at the end of its useful life. e user must
therefore take the appliance at the end of its useful
life to a special centre for electrical and electronic
waste collection or hand it back to the retailer on
purchasing a new product of an equivalent type, on
a one-for-one basis.
Proper segregated waste collection of old appliances for subsequent
recycling, treatment and environmentally compatible disposal helps
avoid possible negative eects on the environment and health and
favours recycling of the materials the product is made of.
Improper disposal of the product by the user entails administrative
sanctions provided for in the legislation of individual countries..
Electric wiring diagram
Pic.8 – Wiring diagram
Ref. Description
1Fan
2Compressor
3Electronic power device
4Temperature probe
5Level switch
6Electronic control panel
7Electronic humidistat
810 poles cable with plugs
94 poles cable with plug
Tab.D – Wiring diagrams references
