Kuppersberg ESO 602 User manual

TECHNISCHER PASS
TECHNICAL PASSPORT
CERAMIC HOBS
КЕРАМИЧЕСКАЯ ВАРОЧНАЯ ПОВЕРХНОСТЬ
КERAMIK-KOCHPLATTE
ESO 602
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

2
TECHNISCHER PASS DEUTSCH
Кeramik-Kochplatte
INHALT
Herzliche Glückwünsche
beim Kauf eines neuen Kochfeldes und vielen Dank, dass Sie sich für
unsere Produkte entschieden haben!
Bitte lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie das
Gerät benutzen, bewahren Sie diese Anleitung auf und schlagen Sie bei Fra-
gen sofort nach.
TEIL 1.AUSSEHEN ............................................................................................................ 3
TEIL 2. MONTAGE............................................................................................................... 4
TEIL 3. WARNUNGEN ÜBER SICHERHEIT:........................................................... 6
TEIL 4.VERWENDUNG UND WARTUNG................................................................. 8
TEIL 5. EMPFEHLUNG FÜR DEN RICHTIGEN UMGANG MIT DEM
GLASKERAMIK-KOCHFELD .......................................................................................... 14
TEIL 6. REINIGUNG UND WARTUNG........................................................................ 14
TEIL 7.WENN ETWAS NICHT FUNKTIONIERT .................................................. 16

3
DEUTSCH TECHNISCHER PASS
Кeramik-Kochplatte

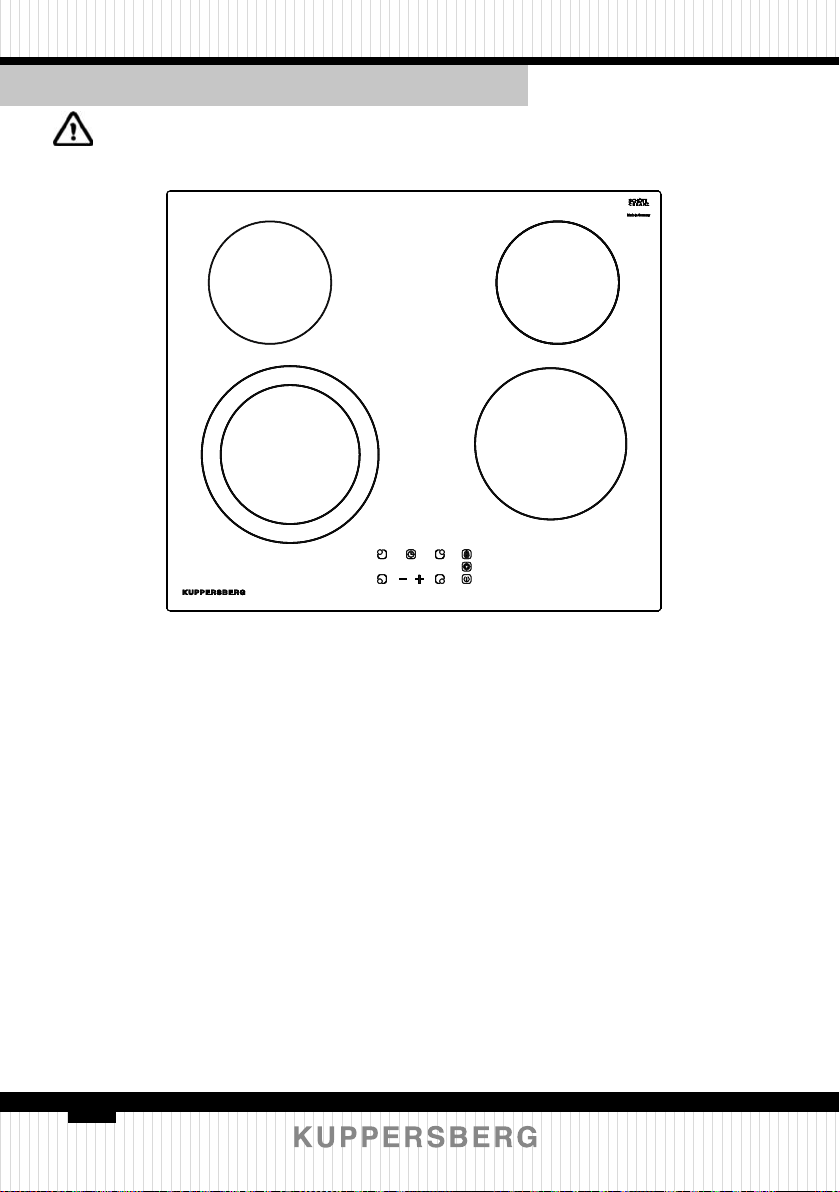

TEIL 1.AUSSEHEN

4
TECHNISCHER PASS DEUTSCH
Кeramik-Kochplatte
TEIL 2. MONTAGE
605 515 560 490
600 510 560 490
600 435 580 415
800 400 780 380
590 510 570 490
900 400 860 380
800 510 750 490
770 510 750 490
/ Abmessungen in mmMindestabstände
A B C D
600510560490

5
DEUTSCH TECHNISCHER PASS
Кeramik-Kochplatte

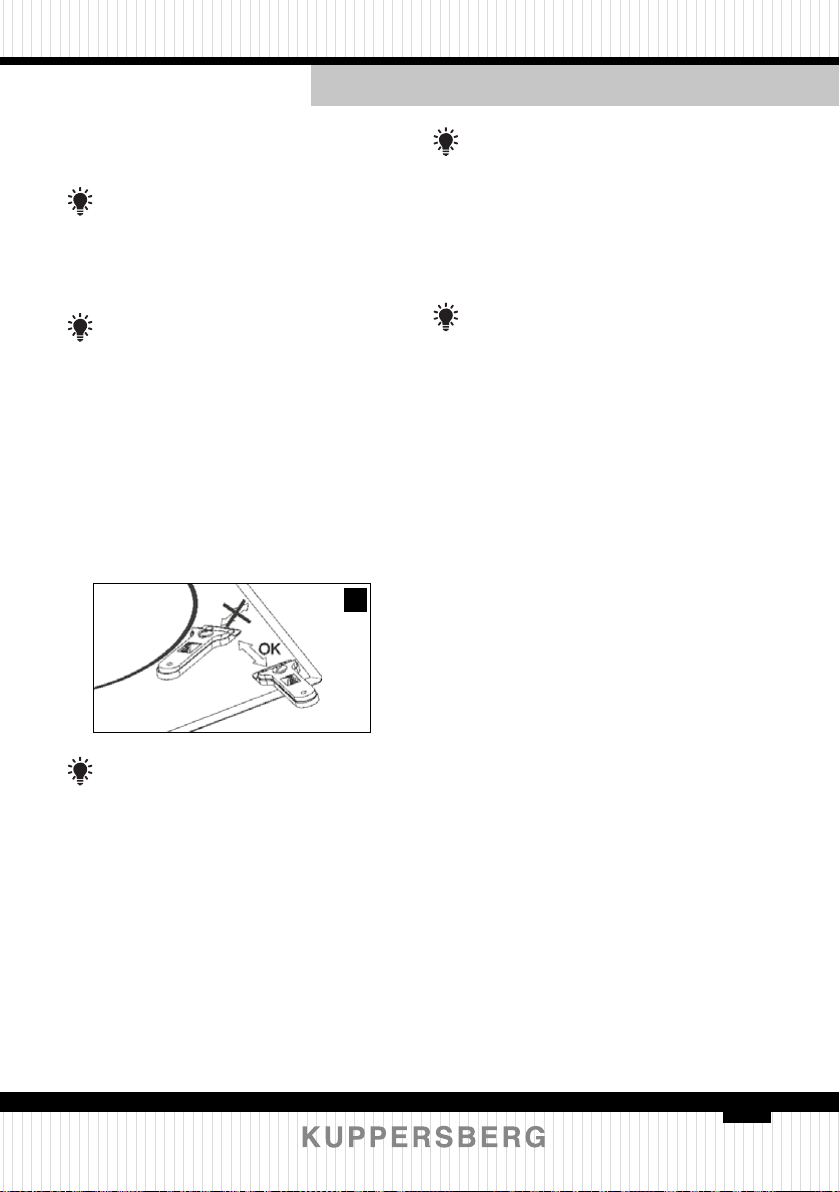

MINDESTABSTÄNDE SCHNELL-KLICK-SYSTEM
Kuppersberger Ofen Kuppersberger Ofen

6
TECHNISCHER PASS DEUTSCH
Кeramik-Kochplatte
TEIL 3.WARNUNGEN
ÜBER SICHERHEIT:
ÂWenn das Keramikglas bricht
oder Risse bekommt, schalten Sie das
Kochfeld sofort aus, um einen elektri-
schen Schlag zu vermeiden.
ÂDieses Gerät ist nicht für den Be-
trieb mit einer externen Zeitschaltuhr
(nicht im Gerät eingebaut) oder einer
separaten remote Steuerungssystem.
ÂVerwenden Sie die Dampfreini-
gungsmethode für dieses Gerät.
ÂDas Gerät und seine zugängliche
Teile kann heiß werden während des
Betriebs.
ÂHeizelemente nicht berühren.
ÂBerühren Sie nicht die Heizele-
mente. Kinder unter 8 Jahren sollten
vom Herd ferngehalten werden, es sei
denn, sie sind ständig Überwachung.
ÂDieses Gerät darf nur von Kindern
ab 8 Jahren benutzt werden. Personen
mit eingeschränkten physischen, senso-
rischen oder mentalen Fähigkeiten oder
mangelnder Erfahrung und Kenntnis
синий
зелено-желтый
серый
коричневый
черный
синий
зелено-желтый
серый
коричневый
черный
синий
зелено-желтый
серый
коричневый
черный
синий
зелено-желтый
серый
коричневый
черный
синий
серый
зелено-желтый
коричневый
черный
рис. 1
НЕ ИСПОЛЬЗОВАТЬ L3
dürfen das Gerät NUR benutzen, wenn
sie beaufsichtigt oder bezüglich des Ge-
brauchs des Geräts unterwiesen wurden
und die daraus resultierenden Gefahren
verstehen.
ÂDie Reinigung und Wartung darf
nicht von Kindern ohne Aufsicht durch-
geführt werden.
ÂKinder sollten nicht mit dem Ge-
rät spielen.
ÂVORSICHTSMASSNAHMEN. Es ist
gefährlich, mit Fett oder Öl zu kochen,
ohne anwesend zu sein, da dies einen
Brand verursachen kann.
ÂNiemals versuchen um ein Feuer
zu löschen mit Wasser! In diesem Fall
deaktivieren Sie das Gerät und decken
die Flamme ab mit Deckel, Teller oder
Decke.
ÂLegen Sie keine Fremdkörper auf
den Kochstellen des Kochfeldes ab.Ver-
suchen Sie, eine mögliche Brandgefahr
zu vermeiden.
ÂWenn das Netzkabel beschädigt
ist, muss es ersetzt

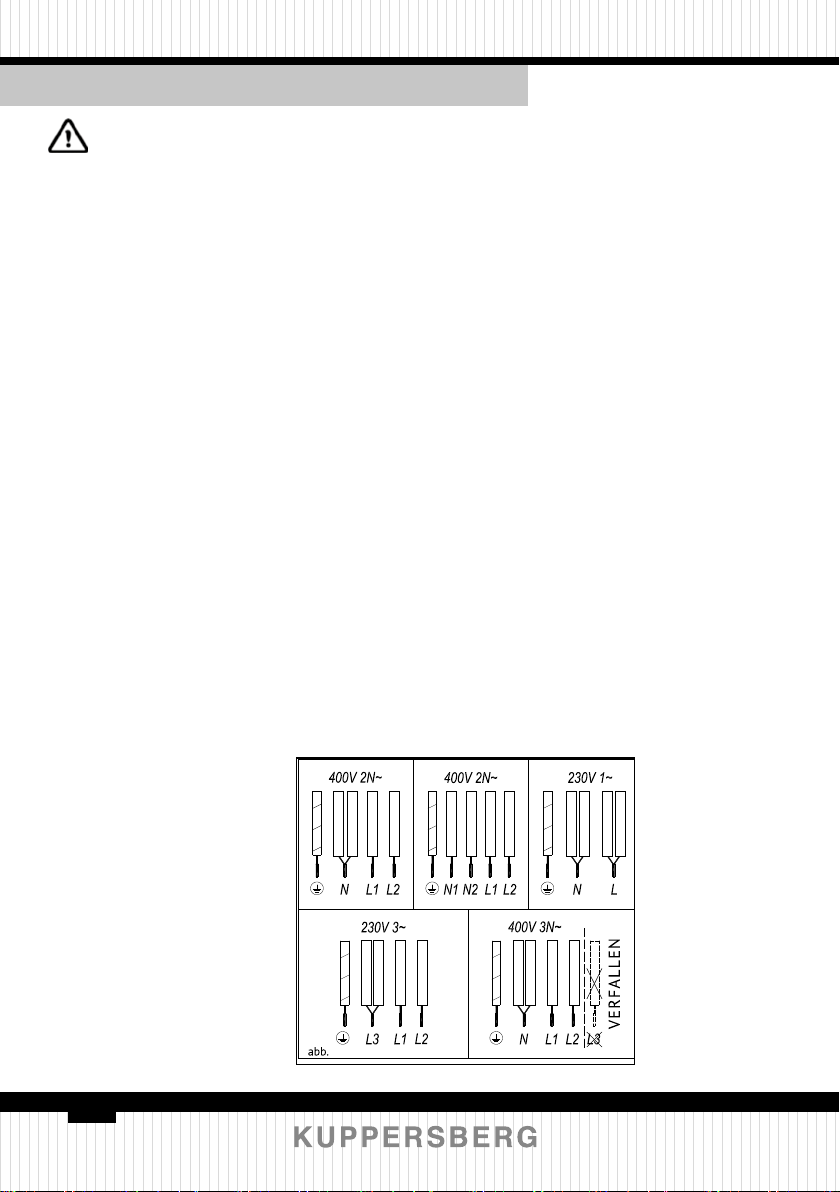

grün-gelb grün-gelb grün-gelb
grün-gelb grün-gelb blau
grau grau grau
grau grau
schwarz
schwarz schwarz schwarz
blau blau
blau blau
schwarz
braun braun
braun braun braun

7
DEUTSCH TECHNISCHER PASS
Кeramik-Kochplatte
Âwerden, indem Sie sich an den
Hersteller oder einen Kundendienst
wenden Bedienung
ÂACHTUNG! Verwenden Sie nur
Schutzvorrichtungen für Elektroherde,
die vom Hersteller des Haushaltsge-
räts entsprechend ausgelegt sind oder
bereits in diesem Gerät verwendet wer-
den.
ÂDie Verwendung falscher Protek-
toren kann zu Unfälle.
INSTALLATION
ÂUnterbringung mit Besteck-
schublade.
ÂWenn Sie Möbel oder eine
Schublade unter dem Kochfeld instal-
lieren möchten Paneel muss zwischen
diesen eine Trennplatte eingebaut wer-
den.
ÂDadurch wird ein unbeabsichtig-
ter Kontakt mit der heißen Oberäche
des Gerätegehäuses verhindert.
ÂDie Platte muss 20 mm unter der
unteren Abdeckung des Kochfelds an-
gebracht werden.
ELEKTRISCHE VERBINDUNG
ÂBevor Sie das Kochfeld an das
Stromnetz anschließen, Prüfen Sie die
Spannung und Frequenz anhand der
Angaben auf dem Kochfeldetikett unter
dem Kochfeld oder auf der Garantiekar-
te oder ggf. auf dem technischen Daten-
blatt, das Sie während der gesamten Le-
bensdauer des Produkts zusammen mit
dieser Anleitung aufbewahren müssen.
ÂDer elektrische Anschluss erfolgt
über einen allpoligen Schalter oder
Stecker, falls vorhanden, stromabhängig
und mit einem Mindestkontaktabstand
von 3 mm. Dies sorgt für eine Notab-
schaltung und ermöglicht die Reini-
gung des Kochfelds.
ÂDas kann nur ein ofzieller Mon-
scher-Technikdienst das Gerät handha-
ben oder reparieren, einschließlich des
Austauschs des Netzkabels.
Achten Sie darauf, dass die Kabelver-
schraubung bei Einbau in das gleiche
Schloss nicht mit dem Gehäuse des
Kochfeldes oder des Backofens in Be-
rührung kommt.
Warnung: Der elektrische Anschluss
muss gemäß den geltenden Vorschrif-
ten ordnungsgemäß geerdet sein, da
sonst das Kochfeld beschädigt werden
kann.
Ungewöhnlich hohe Stromunterbre-
chungen können zu Schäden an der
Steuerung führen (z. B. an jedem elekt-
rischen Gerät).
Bewahren Sie den Garantieschein oder
das technische Datenblatt zusammen
mit der Bedienungsanleitung während
der gesamten Lebensdauer des Gerätes
auf. Sie enthalten wichtige technische
Informationen.

8
TECHNISCHER PASS DEUTSCH
Кeramik-Kochplatte
12
11

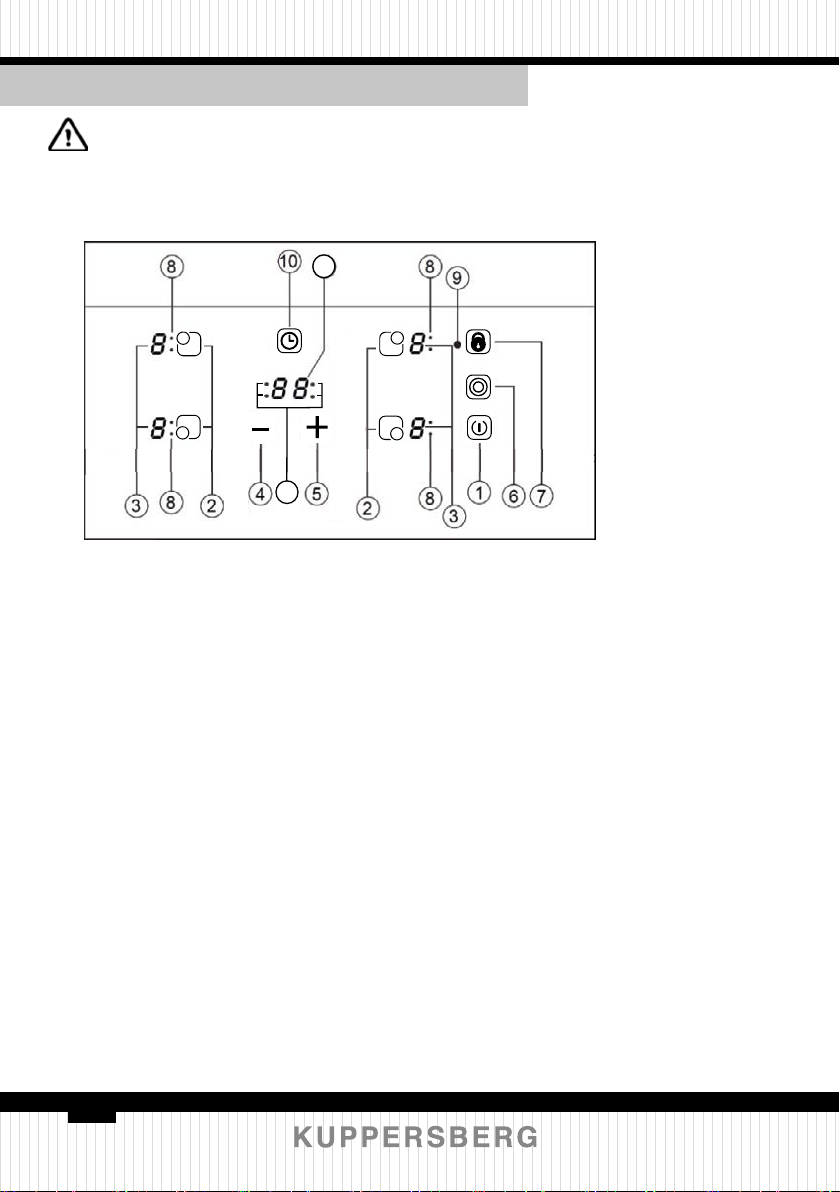

STEUERUNGSELEMENTE (ABB.2)
1. ANSCHALTEN/AUSSCHALTEN Touchpad Taste.
2. Wahl des heißen Kochen Felds Taste.
3. **Energie und/oder Hitze Schirm.
4. Taste für Verminderung der
5. Energie “Taste für Vermehrung der Energie
6. Dopperbrenners Taste (Doppel heißes Kochfeld)
7. Lock-Taste für die Resten Touchpad Tasten.
8.** Der Anzeiger der doppele Felder für heißes Kochfeld (nur bei Dopperbrenner
für heißes Kochfeld)
9.**Icon für Arretierung.
10. Timer Taste
11.** Timer Anzeiger
12.** Diezeitgesteuerte Kochächenanzeige
* je nach Modell
** Aktiv bei der Arbeit.
TEIL 4.VERWENDUNG UND WARTUNG

9
DEUTSCH TECHNISCHER PASS
Кeramik-Kochplatte
ANWEISUNGEN
BENUTZERHANDBUCH
TOUCHPANEL
Die Einstellungen werden über die
Touch-Tasten vorgenommen. Sie müs-
sen beim Drücken der gewünschten
Touch-Taste keine Kraft aufwenden,
sondern nur mit der Fingerspitze be-
rühren, um die gewünschte Funktion zu
aktivieren.
Ein kurzer Piepton ertönt.
SCHALTER AUF DEM GERÄT
Wenn das Gerät zum ersten Mal ange-
schlossen wird, wird es gesperrt und
arbeitet im Pilotmodus (9). Um es zu
entsperren, drücken Sie zuerst die
Touch-Taste lock ® (7) und halten bis
der Pilotmodus deaktiviert wird (9).
1. Halten Sie die Touch-Taste Touch-Tas-
te (1) mindestens eine Sekunde lang
gedrückt. Das Touchpanel wird aktiviert
und auf den Bildschirmen (3) erscheint
die 0-Anzeige mit 50% Helligkeit. Wenn
in einem Bereich eine Restwärmean-
zeige vorhanden ist bevor das Gerät
eingeschaltet wird, zeigt das Display
weiterhin «H» statt 0. Wenn Sie in
den nächsten 10 Sekunden keine Ak-
tion ausführen, schaltet sich die Touch-
Steuerung automatisch aus.
EINSCHALTEN DES GERÄTS
Nachdem die Touch-Steuerung mit der
Touch-Taste © (1) aktiviert wurde, Die
Leistungsanzeigen der Kochplatten zei-
gen eine 0 (3) an.
1. Drücken Sie die Touch-Taste der aus-
gewählten Kochstelle (2).
Die zugehörige Betriebsanzeige (3)
wird aktiviert und die Helligkeit der An-
zeige erhöht sich.
2. Die Taste drücken oder - oder + (4/5),
Wählen Sie den gewünschten Leis-
tungspegel.
Das - oder + Touch-Tasten sind wieder-
holt, so dass, wenn Sie sie gedrückt
halten sie erhöhen oder verringern mit
einem 0,5 Sekunden Intervall. Nur eine
Heizplatte kann gleichzeitig gewählt
werden
Warnung:
To Eine heiße Platte bedienen, muss sie
zuerst ausgewählt werden. Wenn Sie
eine heiße Platte verwenden möchten,
überprüfen S i e d i e H e l l i g k e i t d e r
Energieanzeige. Nach Auswahl der
Heizplatte, Sollte die Helligkeit der
Leistungsanzeige ansteigen.
Schnelles Einschalten der maximalen
Leistung: Nachdem Sie eine Kochstelle
ausgewählt haben, drücken Sie einmal
die Touch-Taste (4). Die Kochplatte wird
mit voller Leistung aktiviert.
SCHALTEN SIE DIE HEISSE PLATTE AUS
1. Die Heizplatte muss zuvor ausge-
wählt werden..
2. Mit der Touch-Taste - (4) verringern
Sie die Leistungsstufe. 0.
Schnellabschaltung
i) Wenn der Benutzer 2 Sek. Lang den
Wahlsensor hält, wird die zugehörige
Zone ausgeschaltet.
ii) Durch gleichzeitiges Drücken der
Touch-Tasten - und + (4/5) schaltet sich
die Kochstelle schnell aus.

10
TECHNISCHER PASS DEUTSCH
Кeramik-Kochplatte
RESIDUELLE WÄRMEANZEIGE
Die Betriebsanzeige der Heizplatte
zeigt ein H an, wenn die Glasoberäche
eine Temperatur erreicht, die zu Ver-
brennungen führen könnte. Wenn die-
ses Risiko verschwindet,
I) die Anzeige schaltet sich aus (wenn
sich das Gerät im Standby bendet),
ii) oder zeigt 0 an (wenn das Gerät noch
läuft)
Warnung: Inbetriebnahme kann
die Anzeige H kurzzeitig in der Leis-
tungsanzeige erscheinen. Diese An-
zeige bezieht sich auf den Betrieb der
Anlage und bedeutet nicht, dass die
Kochzone heiß ist.
Warnung: Der H-Indikator dient
in jedem Fall der Sicherheit.
Auch wenn der Strom für längere
Zeit ausgeschaltet ist, erscheint nach
dem Einschalten die Anzeige H.
AUSSCHALTEN DES GERÄTS
Das Gerät kann jederzeit durch Drücken
des gemeinsamen Ein-/Aus-Sensors
ausgeschaltet werden Standby H er-
scheint in den heißen Zonen. Die rest-
lichen Displays leuchten nicht auf.
HEIZPLATTE MIT ZWEI BRENNERN
Wenn Ihr Kocher diese Option hat, bie-
tet die Doppelbrenner-Heizplatte die
Möglichkeit, den Innenring oder auch
zusätzlich die Außenseite, je nach Grö-
ße des Topfes oder der Pfanne, zu ver-
wenden.
SCHALTUNG AUF DER DOPPELTEN
HEISSEN PLATTE
1. Die passende Kochstelle muss ausge-
wählt werden.
2. Wählen Sie mit der Touch-Taste © die
gewünschte Leistung (1 bis 9) - oder +.
3. Drücken Sie die Touch-Taste (6) der
Doppelkochplatte,um den Doppelbren-
ner zu aktivieren. Wenn die Dualzone
aktiviert ist, leuchtet die Dualzonenan-
zeige (8) auf.
SCHALTEN DER DOPPELTEN Heiß
PLATTE
1. Die Taste, mit der zuvor der Doppel-
brenner eingeschaltet wurde.
2. Drücken Sie die Touch-Taste (6) Um
den Doppelbrenner zu deaktivieren.Die
Doppel-Brenneranzeige (8) leuchtet
auf und der Außenring wird deaktiviert
VERRIEGELUNG DER
BERÜHRUNGSTASTEN DES
KOCHFELDES
Um ungewollte Manipulationen zu
verhindern, kann das gesamte Gerät
mit Ausnahme des Ein-/Aus-Touch-But-
tons mit dem Lock-Touch-Button (7)
verriegelt werden. Diese Funktion dient
der Sicherheit von Kindern. Wenn die
Sperrfunktion eingeschaltet ist, leuch-
tet die Lichtsperranzeige (9) auf.
Denken Sie jedoch daran, wenn
die Touch-Steuerung aktiviert ist, die
Touch-Ein/Aus-Taste Sie schalten es
aus, auch wenn die Sperre aktiviert
ist (die Lichtsperranzeige (9) leuchtet).
Wenn die Berührungssteuerung hin-
gegen ausgeschaltet ist, erlaubt die
