Kuppersberg ECO 411 Installation and maintenance instructions

ECO 411 / ECS 403 / ECS 627 /
ICS 607 / ICS 617 / ICS 627
TECHNISCHER PASS
TECHNICAL PASSPORT
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
PRODUKTE | PRODUCTS | ПРОДУКЦИЯ
КЕРАМИЧЕСКАЯ ВАРОЧНАЯ ПАНЕЛЬ
И ИНДУКЦИОННАЯ ВАРОЧНАЯ ПАНЕЛЬ
CERAMIC HOB&INDUCTION HOB
CERANKOCHFELD UND
INDUKTIONSKOCHFELD

2
TECHNISCHER PASS DEUTSCH
Mikrowelle
INHALT
SICHERHEITSHINWEISE...............................................................................................4
GERÄTEÜBERSICHT..........................................................................................................5
FUNKTIONEN DES GERÄTS..........................................................................................8
VOR DER VERWENDUNG EINES NEUEN KOCHFELDS..................................8
VERWENDUNG DER BERÜHRUNGSSTEUERUNG............................................9
HINWEISE ZUM KOCHGESCHIRR.............................................................................9
VERWENDUNG DES CERANKOCHFELDS..............................................................10
FEHLERBESEITIGUNG....................................................................................................16

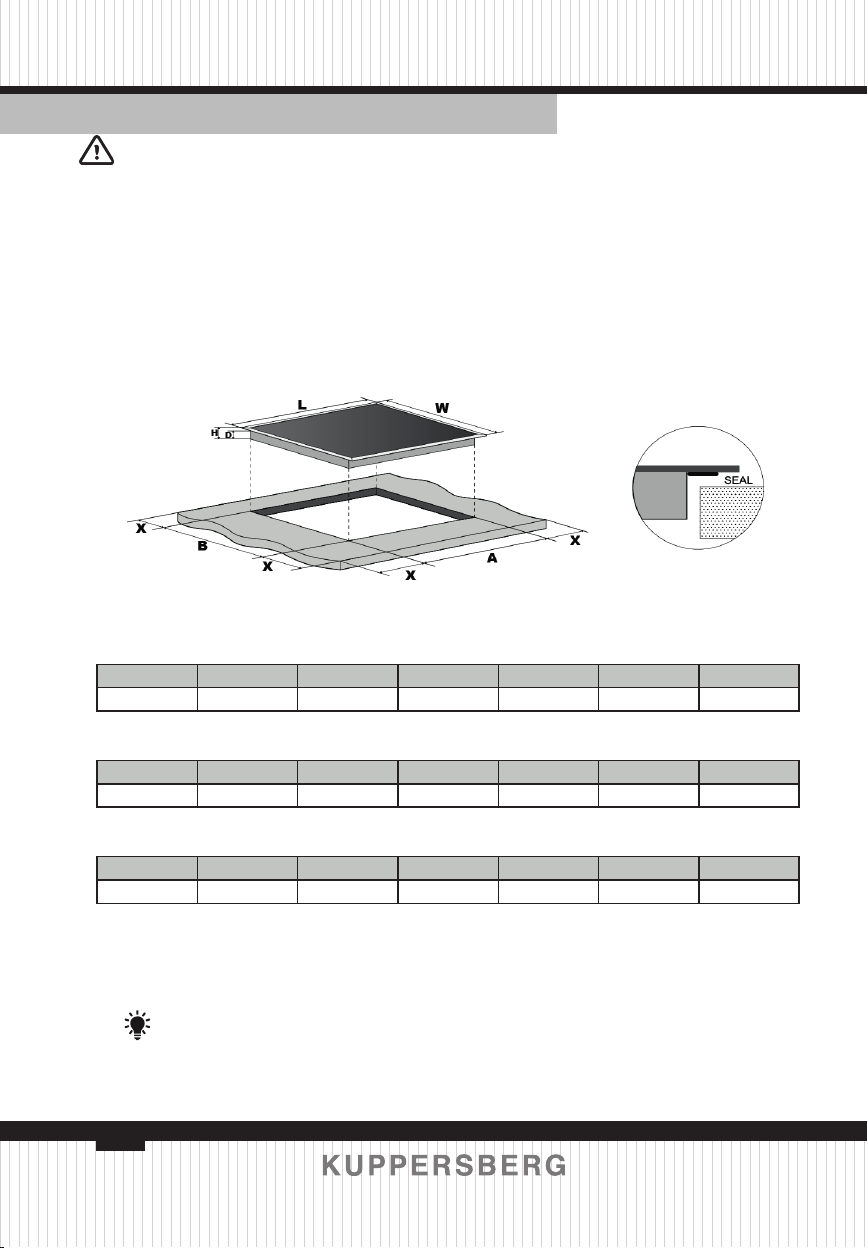

INSTALLATION.................................................................................................................... 18
ANSCHLUSS DES KOCHFELDS AN DAS STROMNETZ...................................21
TECHNISCHE DATEN.......................................................................................................23

3
DEUTSCH TECHNISCHER PASS
Mikrowelle
Wir gratulieren Ihnen zum Kauf Ihres neuen Ceran-/
Induktionskochfeldes.
Wir empfehlen Ihnen, sich etwas Zeit für die Lektüre dieser
Bedienungsanleitung / Installationsanleitung zu nehmen,um die korrekte
Installation und Bedienung des Geräts zu verstehen.
Zur Installation lesen Sie bitte den Abschnitt «Installation».
Lesen Sie alle Sicherheitshinweise vor dem Gebrauch sorgfältig durch
und bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

4
TECHNISCHER PASS DEUTSCH
Mikrowelle
SICHERHEITSHINWEISE
Wir sind um Ihre Sicherheit besorgt.
Bitte lesen Sie diese Informationen,
bevor Sie das Kochfeld benutzen.
ÂDas Gerät darf nicht von Perso-
nen (einschließlich Kindern) mit einge-
schränkten körperlichen, sensorischen
oder geistigen Fähigkeiten oder man-
gelnder Erfahrung und Kenntnis benutzt
werden, es sei denn, sie werden beauf-
sichtigt oder erhielten eine Einweisung.
Lassen Sie Kinder nicht mit dem Gerät
spielen. Reinigung und Wartung sollten
nicht von Kindern ohne Aufsicht eines
Erwachsenen durchgeführt werden.
ÂWARNUNG: Das Gerät und seine
zugänglichen Teile werden während des
Gebrauchs heiß.
ÂAchten Sie darauf, dass Sie die
Heizelemente nicht berühren.
ÂHalten Sie Kinder unter 8 Jahren
in sicherer Entfernung vom Gerät, es sei
denn, sie werden ständig beaufsichtigt.
ÂACHTUNG:Wenn die Kochäche
Risse aufweist, schalten Sie das Gerät
aus, um elektrische Schläge zu vermei-
den, bei Kochächen aus Glaskeramik
oder ähnlichem Material, das die strom-
führenden Teile schützt.
ÂACHTUNG: Verwenden Sie zur
Reinigung des Geräts keinen Dampfrei-
niger.ÂDas Gerät ist nicht für die Steue-
rung über eine externe Zeitschaltuhr
oder ein separates Fernbedienungssys-
tem vorgesehen.
ÂBrandgefahr: Keine Fremdkörper
auf den Kochächen ablegen.
ÂWARNUNG: Der Kochvorgang
muss jederzeit überwacht werden, auch
wenn er nur kurz ist.
ÂWARNUNG: Das unbeaufsichtigte
Kochen mit Fett oder Öl kann gefährlich
sein und einen Brand verursachen.
ÂWARNUNG: Das unbeaufsichtigte
Kochen mit Fett oder Öl kann gefährlich
sein und einen Brand verursachen.
ÂWenn das Netzkabel beschädigt
ist, muss es durch den Hersteller, seinen
Kundendienst oder ähnlich qualizierte
Personen ersetzt werden, um eine Ge-
fährdung zu vermeiden.
ÂVersuchen Sie nicht, das Feuer
mit Wasser zu löschen,sondern schalten
Sie das Gerät aus und decken Sie die
Flammen mit einem Deckel oder einer
Löschdecke ab.
ÂWARNUNG: Verwenden Sie nur
Kochfeldschutzvorrichtungen, die vom
Gerätehersteller entworfen oder vom
Hersteller in der Bedienungsanleitung
als geeignet angegeben wurden, oder
in das Gerät integrierte Kochfeldschutz-
vorrichtungen. Die Verwendung von un-
geeigneten Schutzabdeckungen kann
zu Unfällen führen.
ÂDas Stromversorgungskabel ist
möglicherweise nicht im Lieferumfang
des Geräts enthalten.

5
DEUTSCH TECHNISCHER PASS
Mikrowelle
GERÄTEÜBERSICHT
Modell: ECO 411 / ECS 403
Heizzone Leistung
Heizzone Max. Leistung (220-240V~ 50/60Hz)
Modell Nr. ECO 411 ECS 403
1200W 1200W
1200W 1200W
1800W 1800W/900W
(Doppelringe)
- -
Temperaturbrücke 1200W+1200W -
Gesamtnennleistung 4200W(230V~) 4200W(230V~)

6
TECHNISCHER PASS DEUTSCH
Mikrowelle
Modell: ECS 627 / ICS 607 / ICS 617 / ICS 627
Heizzone Leistung
Heizzone Max. Leistung (220-240V~ 50/60Hz)
Modell ECS 627 ICS 607 ICS 617 ICS 627
1200W 1500/2000Вт 1500/2000Вт 1500/2000Вт
2200/2000Вт
1200/2000Вт 1200/2000Вт 1200/2000Вт
2000W/1100W
1500/2000Вт 1500/2000Вт 1500/2000Вт
1200W 1500/2000Вт 1500/2000Вт 1500/2000Вт
Temperatur-
brücke - - 2400/2000Вт 2400/2000Вт
Gesamtnenn-
leistung 6600W(230V~) 7400W(230V~) 7400W(230V~) 7400W(230V~)
INDUCTIONBOOST
INDUCTIONBOOST
INDUCTIONBOOST
INDUCTIONBOOST
INDUCTIONBOOST
INDUCTIONBOOST
INDUCTIONBOOST
INDUCTIONBOOST
INDUCTIONBOOST
(Doppelringe)
(Doppelringe)

7
DEUTSCH TECHNISCHER PASS
Mikrowelle
Benutzeroberäche
Verbindung Beschreibung
AAuswahltaste für die Kochzone
BEIN/AUS-Taste
CTaste zur Einstellung von Leistung und Timer
(verringern)
DTaste zur Einstellung von Leistung und Zeit
(schrittweise)
EFunktionstaste Temperaturbrücke
FSchieberegler für Power&Timer
GTaste für Kochfunktion/Hitzeerhaltung
HKindersicherung
ITimer-Taste
JPause
HDoppelring-Steuertaste

8
TECHNISCHER PASS DEUTSCH
Mikrowelle
FUNKTIONEN DES GERÄTS
ÂDas Glaskeramikkochfeld eignet
sich dank seiner Strahlungsbrenner, der
elektronischen Touch-Control-Steue-
rung und zahlreicher weiterer Funktio-
nen für alle Arten des Kochens und ist
damit die ideale Wahl für die moderne
Familie.
ÂDas Cerankochfeld ist äußerst
benutzerfreundlich, langlebig und si-
cher.
SPEZIALFUNKTIONEN
Überhitzungsschutz
Der Sensor überwacht die Temperatur
in den Kochzonen.Wenn die Temperatur
einen sicheren Wert überschreitet, wird
die Kochzone automatisch abgeschal-
tet.
RESTWÄRMEANZEIGE
Wenn das Kochfeld lange Zeit in Betrieb
war, bleibt eine gewisse Restwärme üb-
rig. Ein «H» erscheint als Warnung, dass
die Oberäche zu heiß und gefährlich
zum Berühren ist.
Schutz und automatische Abschaltung
Die Abschaltautomatik ist eine Sicher-
heitsfunktion Ihres Cerankochfeldes.
Das Gerät schaltet sich automatisch aus,
wenn Sie vergessen, es auszuschalten.
Die Standardbetriebszeiten für die ver-
schiedenen Leistungsstufen sind in der
nachstehenden Tabelle aufgeführt:
Leistungspegel 1-2 3-4 5 6-9
Vorgegebene
Betriebszeit
(min)
360 300 240 90
Schutz gegen unbeabsichtigte Betäti-
gung.
Wenn die elektronische Steuerung er-
kennt, dass eine Taste etwa 10 Sekun-
den lang gedrückt wird, schaltet sie sich
automatisch aus. Das Kontrollsystem
sendet eine akustische Fehlermeldung,
um die Sensoren darauf aufmerksam zu
machen, dass ein Objekt erkannt wurde.
Auf dem Display erscheint der Fehler-
code „ER03“. Wenn das Kochfeld noch
heiß ist, blinken „H“ und „0“ abwech-
selnd auf dem Display.
VOR DER VERWENDUNG
EINES NEUEN KOCHFELDS
ÂLesen Sie dieses Handbuch und
beachten Sie dabei insbesondere den
Abschnitt Sicherheitshinweise.
ÂEntfernen Sie alle Schutzfolien,
die auf der Oberäche des Kochfeldes
verbleiben.

9
DEUTSCH TECHNISCHER PASS
Mikrowelle
VERWENDUNG DER BERÜHRUNGSSTEUERUNG
HINWEISE ZUM KOCHGESCHIRR
sind und sich keine Gegenstände (z. B.
Geschirr oder Tücher) darauf benden.
Schon ein dünner Wasserlm kann die
Bedienung erschweren. Schon eine
dünne Wasserschicht kann den Betrieb
des Geräts erschweren
ÂDie Bedienelemente reagieren
auf Berührungen, so dass Sie keine
Kraft aufwenden müssen, wenn Sie sie
berühren.
ÂBenutzen Sie beim Berühren die
Fingerkuppen und nicht die Fingerspit-
ze. ÂSie hören jedes Mal einen Piep-
ton, wenn eine Berührung erkannt wird.
ÂAchten Sie darauf, dass die Be-
dienknöpfe immer sauber und trocken
Verwenden Sie kein Geschirr mit un-
ebenen Kanten oder gekrümmten Bö-
den.
Vergewissern Sie sich, dass der Bo-
den des Kochgeschirrs glatt ist, gut auf
die Kochäche passt und die gleiche
Größe wie die Kochzone hat. Verwen-
den Sie Pfannen, deren Durchmesser
dem Durchmesser der ausgewählten
Zone entspricht.Wird ein Topf mit etwas
größerem Durchmesser verwendet, wird
die Energie mit maximaler Efzienz ge-
nutzt. Wenn Sie eine kleinere Pfanne
verwenden, ist der Wirkungsgrad mögli-
cherweise geringer als erwartet. Stellen
Sie die Pfanne immer in die Mitte des
Kochfeldes.
Heben Sie Pfannen immer vom Ce-
rankochfeld ab - bewegen Sie sie nicht,
da sie die Oberäche zerkratzen könn-
ten.

10
TECHNISCHER PASS DEUTSCH
Mikrowelle
VERWENDUNG DES CERANKOCHFELDS
Mit dem Kochen beginnen
1. Stellen Sie geeignete Kochge-
schirr auf die Kochzone, die Sie verwen-
den möchten. Stellen Sie sicher, dass
der Boden des Kochgeschirrs und die
Oberäche der Kochzone sauber und
trocken sind.
2. Drücken Sie die Taste ON/OFF
Nach dem Einschalten ertönt ein
Piepton und das Symbol „-“ oder „--“wird
auf dem Display angezeigt, um anzu-
zeigen, dass das Induktionsfeld in den
Standby-Modus geschaltet wurde.
3. Je nachdem, in welcher Heiz-
zone sich das Kochgeschirr bendet,
passen Sie die Einstellungen an, indem
Sie den Schieberegler berühren
ÂWenn Sie nicht innerhalb von 20
Sekunden eine Heizart wählen, schal-
tet sich das Cerankochfeld automatisch
aus. Sie müssen dann wieder bei Schritt
2 beginnen.
ÂSie können die Heizeinstellung
jederzeit während des Garvorgangs än-
dern.

11
DEUTSCH TECHNISCHER PASS
Mikrowelle
Verwendung der
Kindersicherungsfunktion
ÂSie können die Bedienelemente
sperren, um eine unbeabsichtigte Be-
nutzung zu verhindern (z. B. wenn Kin-
der versehentlich die Kochzonen ein-
schalten).
ÂWenn die Bedienelemente ver-
riegelt sind, sind alle Bedienelemente
mit Ausnahme der OFF-Taste deakti-
viert.
Zum Sperren der Bedienelemente
Berühren Sie die Kindersicherungs-
taste und halten Sie sie 3 Sekunden
lang gedrückt. Die Kontrollleuchte über
der Kindersicherungstaste leuchtet und
die Timer-Kontrollleuchte zeigt „Lo“ an
Freischalten der Steuerung
1. Stellen Sie sicher, dass das Koch-
feld eingeschaltet ist.
2. Drücken Sie die Sperrtaste und
halten Sie sie einen Moment lang ge-
drückt.
3. Sie können das Gerät nun wieder
benutzen.
Wenn sich das Kochfeld im Sperr-
modus bendet, sind alle Bedien-
elemente außer der Ausschaltfunk-
tion deaktiviert. Im Notfall können
Sie das Kochfeld jederzeit mit der
OFF-Taste ausschalten, aber für den
nächsten Vorgang müssen Sie das
Kochfeld erst entriegeln.
Timer verwenden
ÂDer Timer kann so eingestellt
werden, dass eine Kochzone nach einer
bestimmten Zeit ausgeschaltet wird.
ÂDer Timer kann für bis zu 99
Minuten eingestellt werden.
1. Wählen Sie die entsprechende
Kochzone durch Drücken der Zonen-
wahltaste.
2. Wählen Sie die entsprechende
Kochzone durch Drücken der Zonen-
wahltaste.
3. Mit den Tasten „+ „ oder „-„können
Sie eine Zeit von 1 bis 99 Minuten ein-
stellen.
4. Wenn die Zeit eingestellt ist, wird
ein Countdown gestartet. Die Anzeige
kehrt nach 10 Sekunden zur Leistungs-
anzeige zurück. Der rote Punkt neben
der Leistungsanzeige leuchtet auf und
zeigt an, dass in der Zone ein Timer ein-
gestellt wurde.
11
5. Wenn Sie die verbleibende Zeit
überprüfen müssen, können Sie die
Schritte 1 und 2 wiederholen.
6. Nach Ablauf des Timers schaltet
sich die betreffende Kochzone automa-
tisch aus. Die übrigen Kochstellen lau-
fen weiter, wenn sie zuvor eingeschaltet
waren.

12
TECHNISCHER PASS DEUTSCH
Mikrowelle

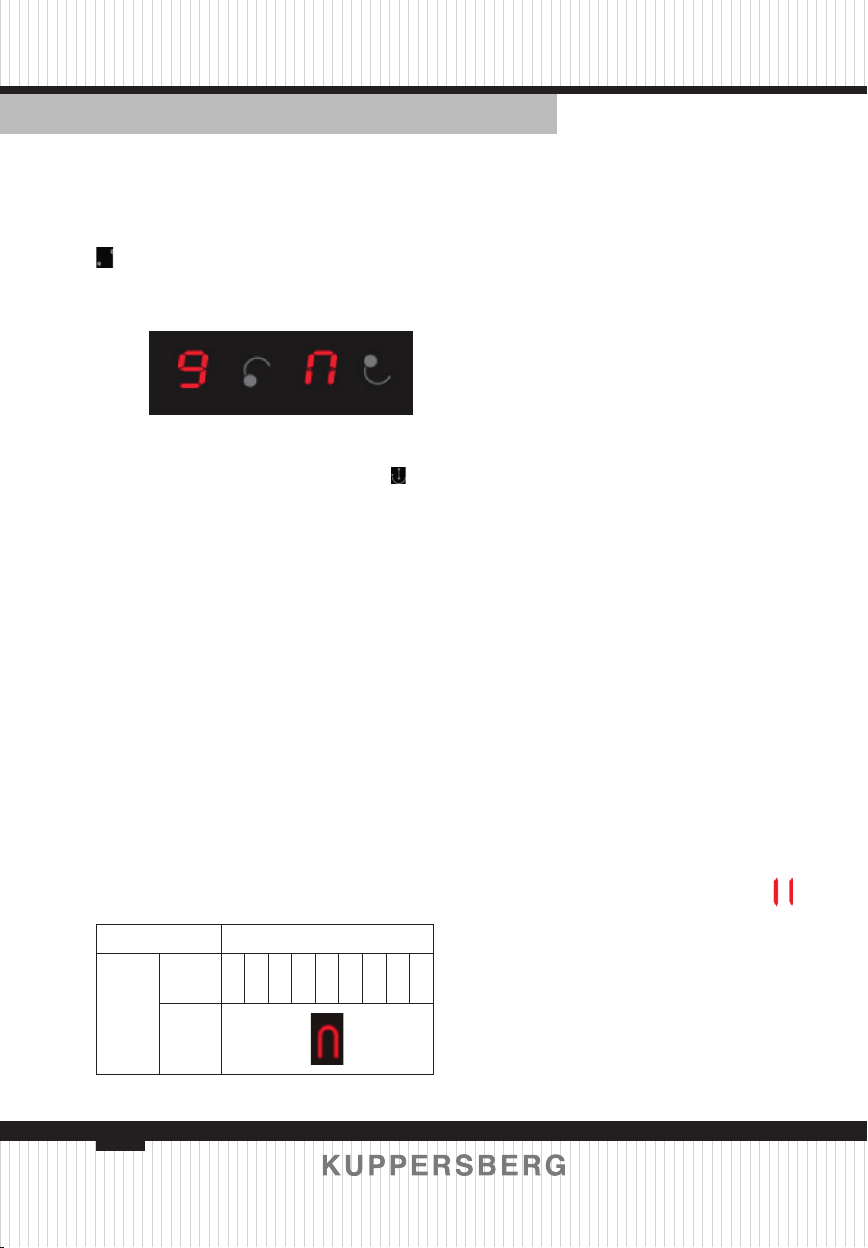

Verwendung der Funktion
„Temperaturbrücke“
Geben Sie diesen Modus ein:
Klicken Sie auf die entsprechende Schaltfläche
und geben Sie den
Temperaturbrückenmodus ein, der
Anzeigemodus ist unten:
Modus verlassen
Halten Sie die Taste drei Sekunden
lang gedrückt, um diesen Modus , zu
verlassen, und alle Heizzonen werden
gleichzeitig auf Null zurückgesetzt.
Stellen Sie die Heizstufe ein:
Im Modus Temperaturbrücke die
Taste drücken, um die einzustellende
Heizzone auszuwählen. Zu diesem Zeit-
punkt blinken die beiden Heizzonen im
Überbrückungsbetrieb gleichzeitig und
werden im Display angezeigt, dann die
Leistungsstufe einstellen. Sobald der
Vorgang abgeschlossen ist, blinkt die
Anzeige 10 Sekunden lang, um den Vor-
gang zu bestätigen. Während des Stu-
fenbetriebs zeigen die Digitalanzeigen
der beiden Kochzonen unabhängig von-
einander den Inhalt an, der in die fol-
genden Zustände unterteilt ist:
Pegeleinstellung Anzeige der Inhalte
Temperatur brücken- funktion
Heiz- stufe
123456789
Anzeige der Kochzonen
Verwendung der Doppelringzone
ÂSie können die Doppelrufzone
einstellen, nachdem die Zone in Betrieb
genommen wurde.
ÂSie können dieZone so einstellen,
dass sie mit doppeltem oder einfachem
Klingeln arbeitet.
1. Nach dem Einschalten ist die
Standardeinstellung Doppelring.
2. Wählen Sie die entsprechende
Kochzone durch Drücken der Zonen-
wahltaste.
3. Drücken Sie die Taste zur Steue-
rung des Doppelrings und stellen Sie
den Doppel- oder Einzelring ein.
Verwendung der Pausenfunktion:
Stop & Go
ÂDie Pausenfunktion kann
jederzeit während des Garvorgangs
genutzt werden. Ermöglicht das
Abschalten des Kochfelds und die
Wiederaufnahme des Kochvorgangs,
ohne dass die Einstellungen verloren
gehen.
1. Stellen Sie sicher, dass die
Kochzone in Betrieb ist.
2. Drücken Sie die Taste Stop &
Go.Die Anzeigen der Kochzonen zei
.an. Das Kochfeld wird mit Ausnahme
der Tasten Stop & Go, ON/OFF und Kin-
dersicherung deaktiviert.
3. Um die Pause abzubrechen,
drücken Sie erneut die Taste Stop &
Go. Die Kochzonen kehren auf die zuvor
eingestellte Leistungsstufe zurück.

13
DEUTSCH TECHNISCHER PASS
Mikrowelle

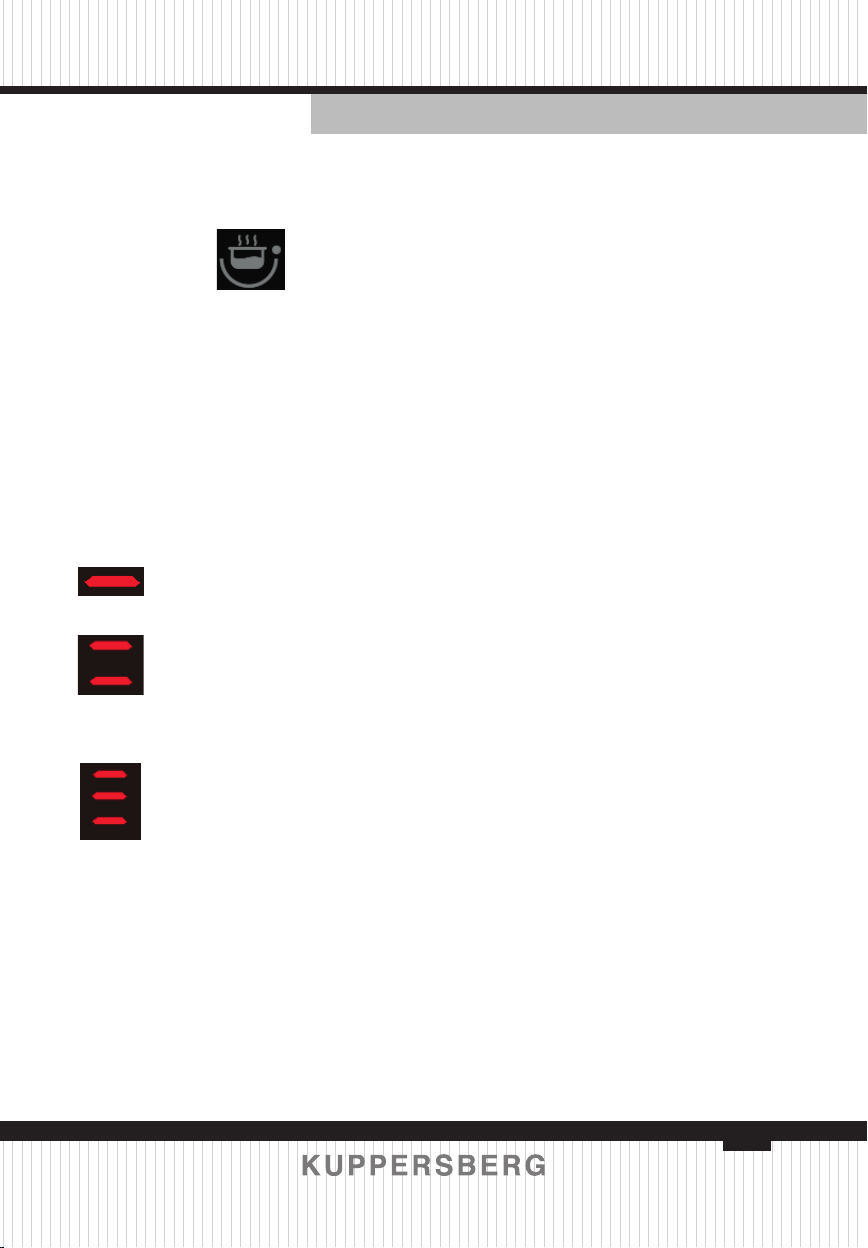

Verwendung der Kochfunktion
ÂBerühren Sie die Taste, um die
gewünschte Kochzone auszuwählen
ÂDie Anzeige der Kochzone er-
scheint unter dem Symbol:
Wenn Sie ein Cerankochfeld verwen-
den, können Sie es für 3 verschiedene
Kochfunktionen nutzen.
Wenn Sie ein Induktionskochfeld
verwenden, können Sie es für 3 ver-
schiedene Kochfunktionen nutzen, wie
unten dargestellt.
Schmelzen oder Auftauen
(etwa 50°С)
Erwärmung oder Aufrecht-
erhaltung der Temperatur
(etwa 70°С)
Beim Schmoren liegt die
Temperatur nahe dem Siede-
punkt, was für das langsame
Garen nützlich ist.

14
TECHNISCHER PASS DEUTSCH
Mikrowelle
PFLEGE UND WARTUNG
Warnung
Trennen Sie vor der Durchführung von Wartungsarbeiten immer die
Stromzufuhr. Im Falle einer Störung wenden Sie sich bitte an den Kun-
dendienst
Beschädigte Elektrokabel müssen von einer kompetenten Person oder
einem qualizierten Elektriker ersetzt werden.
Das Gerät ist nur für den Hausgebrauch bestimmt.
Stellen Sie niemals leeres Kochgeschirr auf das Kochfeld, da sonst eine
Fehlermeldung auf dem Bedienfeld erscheint.
Wenn die Kochzone lange Zeit eingeschaltet war,
bleibt die Oberäche noch einige Zeit heiß, berühren Sie daher nicht
die Keramikoberäche.
Für versiegelte Produkte:
versiegelte Produkte nicht erhitzen um die Gefahr einer Explosion
durch Ausdehnung beim Erhitzen zu vermeiden.
Wenn die Oberäche des Kochfeldes rissig ist,
trennen Sie das Kochfeld vom Stromnetz, um Stromschläge zu vermei-
den.
Stellen Sie keine schweren oder unebenen
Pfannen auf das Kochfeld, da sie die Keramikoberäche beschädigen
könnten.
Vermeiden Sie es, Töpfe und Pfannen gegen das Kochfeld zu schlagen.
Die keramische Oberäche ist haltbar, aber in gewissen Grenzen.
Stellen Sie keine Reinigungsmittel oder brennbaren Materialien unter
das Kochfeld

15
DEUTSCH TECHNISCHER PASS
Mikrowelle

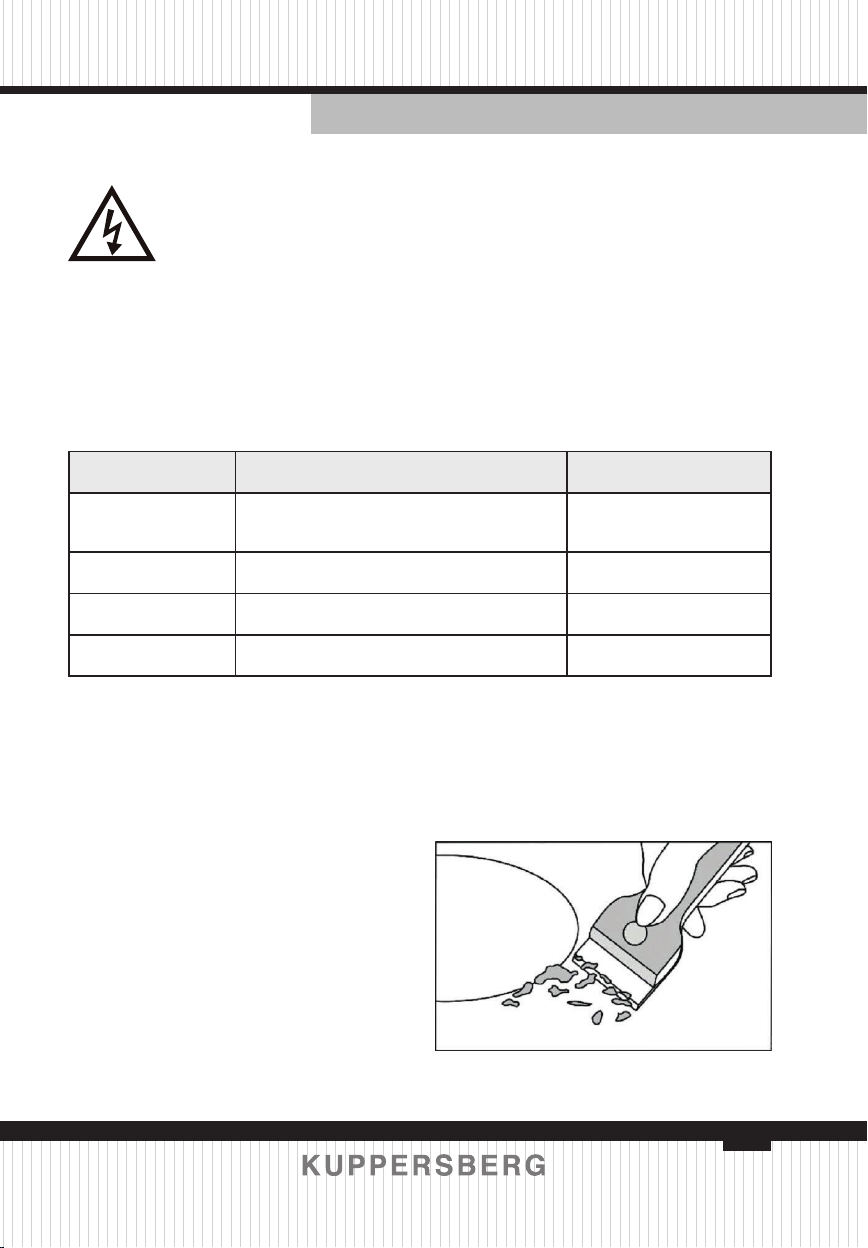

Reinigung des Geräts
Achtung!
- Vermeiden Sie es, mit Scheuermitteln oder dem Boden von Pfannen
usw. zu reiben, da dies die Markierungen auf der Oberseite des Ceran-
kochfeldes auslöschen würde.
- Reinigen Sie das Cerankochfeld regelmäßig, um die Bildung von ein-
gebrannten Speiseresten zu vermeiden.
ÂDas Gerät sollte nach jedem Ge-
brauch gereinigt werden. Â Die Oberäche des Cerankoch-
felds lässt sich auf folgende Weise
leicht reinigen
Art der
Verschmutzung Verfahren zur Reinigung Reinigungsmethode
Kalkablagerung Tragen Sie weißen Essig auf die Oberäche
auf und wischen Sie sie dann mit einem
weichen Tuch trocken.
Keramisches
Reinigungsmittel
Brandecken Mit einem feuchten Tuch abwischen und mit
einem weichen Tuch abtrocknen Keramisches Reinigungsmittel
Helle Flecken Mit einem feuchten Tuch abwischen und mit
einem weichen Tuch abtrocknen Scheuerschwamm
Geschmolzener
Kunststoff Verwenden Sie einen Spachtel, der für Keramikglas geeignet. Keramisches Reinigungsmittel
Um eine Beschädigung der Koch-
äche zu vermeiden, verwenden Sie so-
fort einen Schaber, um Alufolienstücke,
Speisereste, Fettspritzer, Spuren von
Zucker und anderen zuckerhaltigen Le-
bensmitteln zu entfernen.Anschließend
die Oberäche mit einem Handtuch und
einem geeigneten Produkt abwischen,
mit Wasser abspülen und mit einem
sauberen Tuch trocknen. Verwenden Sie
niemals Schwämme oder scheuernde
Tücher, und vermeiden Sie den Einsatz
von scharfen Chemikalien wie Back-
ofenspray und Fleckenentferner.

16
TECHNISCHER PASS DEUTSCH
Mikrowelle
FEHLERBESEITIGUNG
Bevor Sie sich an den Kundendienst
wenden, vergewissern Sie sich bitte,
dass das Gerät richtig angeschlossen ist.
Die folgenden Fälle sind nicht von
der Garantie abgedeckt
ÂSchäden, die durch
unsachgemäße Verwendung, Lagerung
oder Wartung entstanden sind.
ÂSchäden, die durch unbefugte
Demontage und Reparatur entstanden
sind.ÂSchäden, die durch
unsachgemäßeVerwendungentstanden
sind.ÂVerwendung des Cerankochfelds
für gewerbliche Zwecke.
Bei Störungen geht das Keramikkochfeld automatisch in einen Schutzzustand
über und zeigt die entsprechenden Fehlercodes an:
Keramikkochfeld
Fehlercode Mögliche Ursache Fehlerbehebung
ER03 Möglicherweise ist Wasser oder ein Fremdkörper auf die Benutzeroberäche
gespritzt. Bereinigung der Benutzeroberäche
H
Im Stand-by-Modus werden "H" und "0"
mehrmals angezeigt; im ausgeschalteten
Zustand wird immer "H" angezeigt.
Die Meldung über die hohe Temperatur
ist normal. Sie verschwindet automatisch,
wenn die Temperatur sinkt.
E Innentemperatur zu hoch Wenden Sie sich an Ihren Lieferanten, um
das Thermoelement wieder anzuschließen.
E7 Die Glasäche des Geräts ist zu heiß Schalten Sie das Gerät aus und lassen Sie
es abkühlen.
Induktionskochfeld
Fehlercode Mögliche Ursache Fehlerbehebung
Das Kochgeschirr ist nicht installiert oder
das Kochgeschirr ist nicht geeignet; Ersetzen Sie das Kochgeschirr;
ER03 Es bendet sich ein Fremdkörper oder
Wasser auf der Benutzeroberäche Bereinigung der Benutzeroberäche
F1E
Die Verbindung zwischen der
Displayplatine und der linken Hauptplatine
(Kochzone, deren Kontrollleuchte «E»
anzeigt) ist defekt.
1. Das Anschlusskabel ist falsch
angeschlossen oder defekt;
2. Ersetzen Sie das Motherboard.

17
DEUTSCH TECHNISCHER PASS
Mikrowelle
F3E
Temperatursensor ist defekt. (Kochzone,
deren Kontrollleuchte «E» anzeigt) Ersetzen Sie den Sensor
F4E Fehlfunktion des Temperatursensors das Motherboard. (Kochzone, deren
Kontrollleuchte "E" anzeigt) Ersetzen Sie das Motherboard.
E1E Der Temperatursensor des
Glaskeramikkochfeldes ist hoch Nehmen Sie das Gerät wieder in Betrieb, nachdem das Kochfeld abgekühlt ist.
E2 E Der IGBT-Temperatursensor ist auf einem
hohen Level Nehmen Sie das Gerät wieder in Betrieb,
nachdem das Kochfeld abgekühlt ist.
E3 E Abnormale Versorgungsspannung (zu hoch)
Bitte prüfen Sie, ob die Stromversorgung
normal ist; schalten Sie das Gerät ein,
wenn die Stromversorgung wieder normal
ist.
E4 E Abnormale Versorgungsspannung (zu
niedrig) Bitte prüfen Sie, ob die Stromversorgung normal ist;
E5 E Defekter Temperaturfühler (Kochzone zeigt
"E" an)
Das Anschlusskabel ist falsch
angeschlossen oder die Baugruppe ist
defekt;
Oben sind ähnliche Beispiele von Fehlern und deren Behebung aufgeführt.
Bitte nehmen Sie das Gerät nicht selbst auseinander,da dies gesundheitsgefähr-
dend ist und das Cerankochfeld beschädigt werden könnte. Wenden Sie sich an ein
Servicezentrum.
Beachten Sie!
Produktstörungen sind auch nicht:
Induktions- und
Elektroherde
Induktionskochgeräusch bei Aktivierung mit erhöhter Leistung
Dunkles, optisch unbeleuchtetes Segment des Thermostats auf dem
Glaskeramikkochfeld
Ändern der Farbe der Oberäche des Desktops während des Betriebs des
Produkts

18
TECHNISCHER PASS DEUTSCH
Mikrowelle
INSTALLATION
Auswahl der Geräte für die Installation
Schneiden Sie die Arbeitsäche nach den in der Zeichnung angegebenen Maßen
zu. Um die Öffnung herum muss ein Freiraum von mindestens 5 cm für den Einbau
und die Benutzung gelassen werden.
Stellen Sie sicher, dass die Dicke der Arbeitsplatte mindestens 30 mm beträgt.
Um Verformungen durch die Wärmestrahlung des Kochfeldes zu vermeiden,
wählen Sie bitte ein hitzebeständiges Arbeitsplattenmaterial. Wie unten gezeigt:
Modell: ECO 411 / ECS 403
Д (mm) Ш (mm) В (mm) D(mm) A(mm) B(mm) X(mm)
450 520 52 48 420 490 50 mini
Modell: ECS 627
Д (mm) Ш (mm) В (mm) D(mm) A(mm) B(mm) X(mm)
590 520 52 48 560 490 50 mini
Modell: ICS 607 / ICS 617 / ICS 627
Д (mm) Ш (mm) В (mm) D(mm) A(mm) B(mm) X(mm)
590 520 60 56 560 495 50 mini
Achten Sie darauf, dass das Cerankochfeld gut belüftet ist und die Lüftungs-
öffnungen nicht blockiert sind. Vergewissern Sie sich, dass das Cerankochfeld in
Ordnung ist. Wie unten dargestellt
Hinweis: Der Sicherheitsabstand zwischen dem Kochfeld und dem Schrank
über dem Kochfeld muss mindestens 650 mm betragen.

19
DEUTSCH TECHNISCHER PASS
Mikrowelle
A(мм) B(мм) C(мм) D E
650 50 mini 20 mini Die Luft
Lufteinlass Luftauslass 5 mm
Vergewissern Sie sich vor dem
Einbau des Kochfeldes, dass:
ÂDie Kochäche ist eben, und keine
baulichen Elemente beeinträchtigen
den Raum.
ÂDie Kochäche ist aus
hitzebeständigem Material gefertigt.
ÂWenn das Kochfeld über
einem Backofen installiert wird, muss
der Backofen über ein eingebautes
Kühlgebläse verfügen.
ÂDie Installation muss allen
geltenden Anforderungen, Normen und
Vorschriften entsprechen.
ÂDer Hauptschalter, der
die vollständige Trennung vom
Stromnetz gewährleistet, ist in die
feste Verkabelung integriert und wird
gemäß den örtlichen Vorschriften und
Bestimmungen für elektrische Anlagen
installiert und angebracht.
ÂDer Schalter muss von einem
zugelassenen Typ sein und eine
Kontakttrennung von 3 mm an allen
Polen aufweisen (oder an allen aktiven
[Phasen-]Leitern, wenn die örtlichen
Verdrahtungsvorschriften diese
Änderung der Anforderung zulassen).
ÂDer Steuerschalter muss sich
an einer leicht zugänglichen Stelle
benden.
ÂBei Zweifeln über die Installation
sind die örtlichen Baubehörden
und gesetzlichen Vorschriften zu
konsultieren.
ÂVerwenden Sie hitzebeständige
und leicht zu reinigende Oberächen (z.
B. Keramikiesen) für die Wandächen
rund um das Kochfeld.
ÂVergewissern Sie sich nach dem
Einbau des Kochfeldes, dass
ÂDas Netzkabel wird nicht
durch Schrank- oder Schubladentüren
eingeklemmt.
ÂSorgen Sie für eine ausreichende
Frischluftzufuhr von außerhalb des
Schranks zum Boden des Kochfelds.
ÂWenn das Kochfeld über einer
Schublade oder einem Schrank
installiert wird, muss unter dem Sockel
des Kochfeldes eine Wärmesperre
angebracht werden.
ÂDer Kontrollschalter muss für
den Benutzer leicht zugänglich sein.

20
TECHNISCHER PASS DEUTSCH
Mikrowelle
Installation
1. Die Installation des Kochfelds
muss von qualizierten Technikern
durchgeführt werden. Führen Sie die
Arbeiten niemals selbst aus.
2. Installieren Sie das Kochfeld
nicht direkt über einem Geschirrspü-
ler, Kühlschrank, Gefrierschrank, einer
Waschmaschine oder einem Wäsche-
trockner, denn Feuchtigkeit kann die
Elektronik des Kochfeldes beschädigen.
3. Das Kochfeld ist so einzubauen,
dass eine optimale Wärmestrahlung.
4. Die Wand und die Heizzone
über der Kochäche müssen der Hitze
standhalten können.
5. Um Schäden zu vermeiden,
müssen die Tischoberäche und der
Klebstoff hitzebeständig sein.
Abb.1
Abb.2
Abb.3 Abb.4
Spannen Sie die mitgelieferte Dich-
tung entlang der Unterkante des
Kochfeldes, so dass sich die Enden
überlappen.
Verwenden Sie zur Befestigung des
Kochfeldes keinen Klebstoff. Nach
dem Auftragen der Dichtungsmas-
se setzen Sie das Kochfeld in den
Ausschnitt der Arbeitsplatte. Drü-
cken Sie das Kochfeld vorsichtig
nach unten und drücken Sie es in
die Arbeitsplatte, um eine gute Ab-
dichtung entlang der Außenkante
zu gewährleisten (Abb. 4).
Schneiden Sie das Loch in der
Arbeitsplatte mit geeignetem
Werkzeug auf die angegebenen
Maße zu (Abb. 1). Versiegeln Sie die
Schnittkante mit Silikon oder PTFE
und lassen Sie sie vor dem Einbau
des Kochfeldes trocknen.
