Kuppersberg FV3XE Installation and maintenance instructions

TECHNICAL PASSPORT
ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ
ELECTRIC HOB
ЭЛЕКТРИЧЕСКАЯ ВАРОЧНАЯ ПОВЕРХНОСТЬ
FV3XE, FQ3VR02

2
TECHNICAL PASSPORT ENGLISH
Electric hob
1. APPEAL TO THE CUSTOMER.......................................................................................... 3
2. ELECTRIC HOB....................................................................................................................... 5
3. USE............................................................................................................................................... 5
4. CLEANING ................................................................................................................................ 7
5. SAFETY INSTALLATION ................................................................................................... 7
6. IMPORTANT INSTALLATION SPECIFICATIONS.................................................. 8
7. TRANSFORMATION OF THE INPUT TYPE............................................................... 9
8. MAINTENANCE...................................................................................................................... 10
CONTENTS

3
ENGLISH TECHNICAL PASSPORT
Electric hob
1.APPEAL TO THE CUSTOMER
Dear Customer,
Thank you for having purchased one of our products.
We are certain that this new, modern, functional and practical appliance, built
with the very highest quality materials, will meet your requirements in the best
possible way. This appliance is easy to use. it is, however, important to thoroughly
read the instructions in this handbook in order to obtain the best results.
The manufacturer shall not be held responsible for any damages to persons or
property caused by incorrect installation or use of the appliance .
The Manufacturer shall not be held responsible lor any inaccuracies in this
handbook due to printing or transcription errors; the designs in the fi gures are purely
indicative. The Manufacturer also reserves the right to make any modifi cations to
the products as may be considered necessary or useful, also in the interests of the
user, without jeopardizing the main functional and safety features of the products
themselves.
FV3XEFQ3VR02
TECHNICAL CHARACTERISTICS AND DRAWINGS
1
2
34 43
1. Electric plate Ø 140 mm of 1200 W
2. Electric plate Ø 180 mm of 1800 W
3. Electric plate 1,6 control knob
4. Electric plate 2,5 control knob
5. Electric plate Ø 145 mm of 1000-1500 W
6. Electric plate Ø 180 mm of 1500 -2000 W
6
5

4
TECHNICAL PASSPORT ENGLISH
Electric hob
FQ3VR02
FV3XE

5
ENGLISH TECHNICAL PASSPORT
Electric hob
2. ELECTRIC HOB
(for ceran glass products)
The hot plates are equipped with 2
hi-light heating elements with different
powers and diametres. On the frontal
panel, close to each knob, has been silk-
screened a scheme where is indicated to
which cooking zone the knob refers.
In some particular models the scheme
annexes a light indicator that turns on
when the cooking zome temperature is
above 60°C.
The indicator will turn off only when
the temperature of the cooking zone will
be below the value: thes is the reason why
we call it residual heat indicator. Some
other models they have only one indicator.
Connection of electric heating
elements
Heating elements are controlled by
energy regulators that permit to obtain a
big range of different temperatures.
To connect the heating elements
es necessary to turn clockwise or
anticlockwise the relaive knob. Indicator
light 9 shows the connection of one or
more heating elements.
To connect the heating elements with
double cooking zone is necessary to turn
clockwise the knob to the «Ф1 sign and
release again.
How to use the cooking zones
Heating takes place only in the inside
part of the circles drawn on the special
glass. The circles have to be wholly
covered by the pots.
WARNINGS:

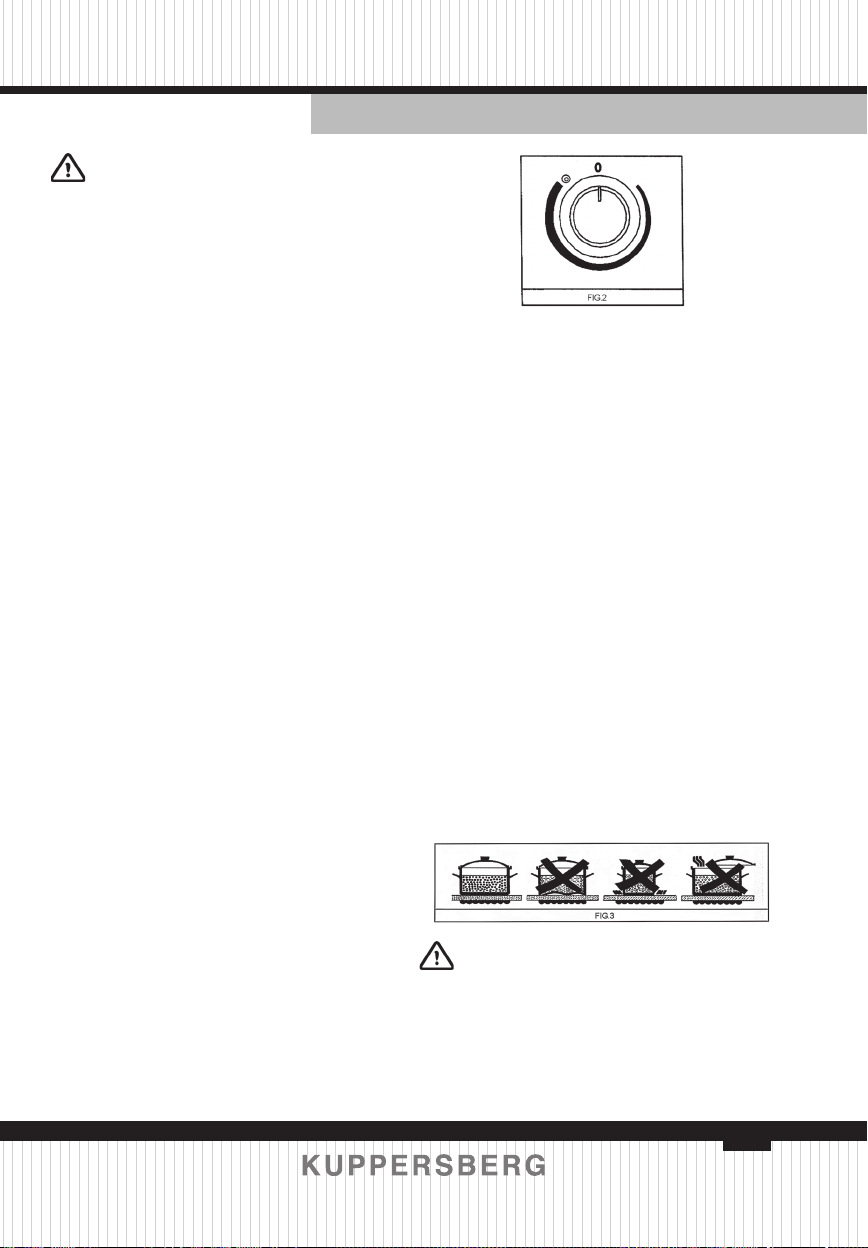

For a correct use, please look at fi g.3
and remind:
BUse pots and pans with fl at solid
bottoms.
BUse pots with the same diameter of
the cooking zones.
BDry the bottom of the pot before put
in on the cooking zones.
BDo not scrape the pot against the
glass so to not damage it.
BDuring the use of the cooking zones,
please, keep the children away from the
hot plates. Cooking zones after using
remain warm; don’t leave objects, don’t
lean your hands so to avoid burns, till
the indicator light is off.
BIf the glass cracks, please, disconnect
the appliance.
BDon’t use plastic pots or alluminium
sheets.
BDon’t use hob as a supplementary
surface.
3. USE
HOW TO USE THE ELECTRIC
PLATES

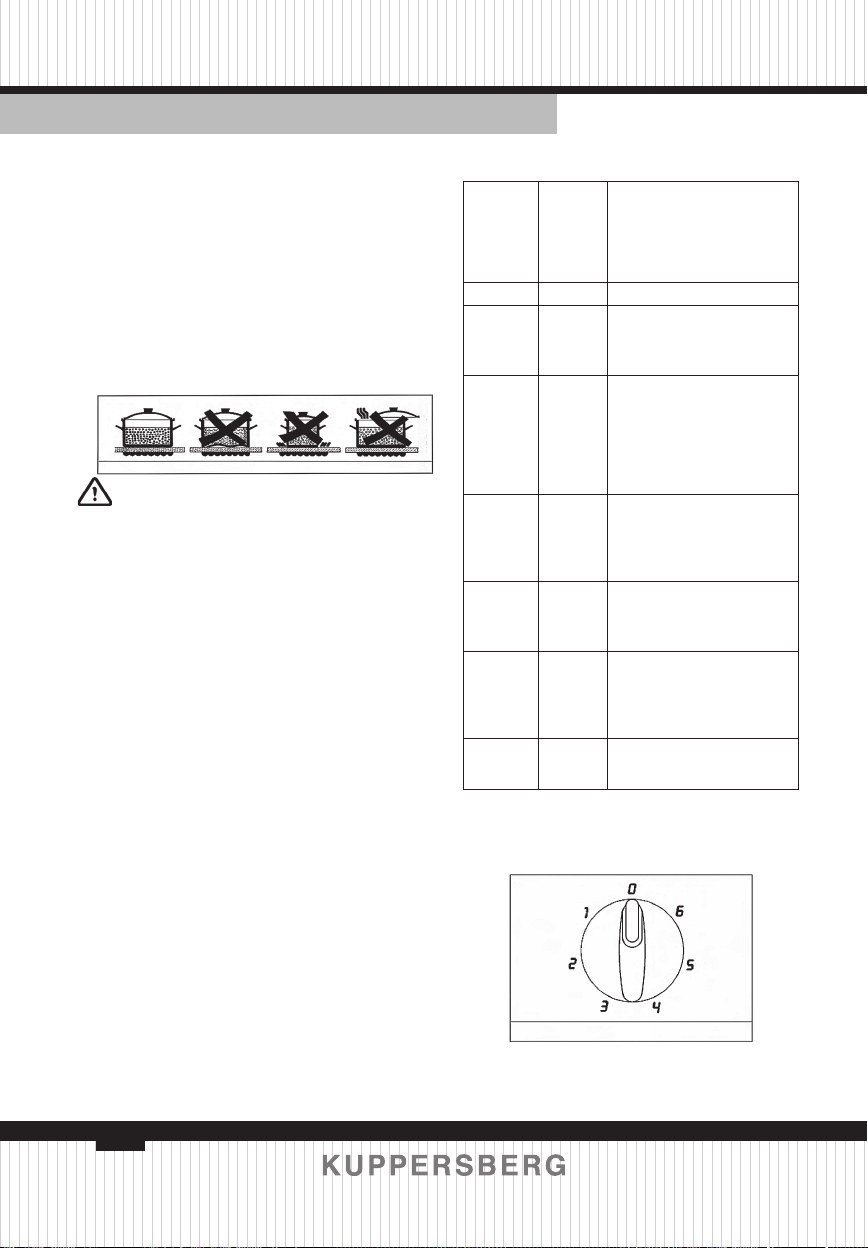

Mixed hot plates may be equipped with
a normal or rapid electric plates. There
are controlled by switches with various
positions (see fi g. 4 ) and is switched on by

6
TECHNICAL PASSPORT ENGLISH
Electric hob
NORMAL
AND
RAPID
PLATES
HEAT
INTENSITY
HEAT
INTENSITY
0Off
1Weak
To dissolve butter, chocolate,
etc.. To heat small amounts of
liquid.
2Low
To heat larger amounts of liquid.
To prepare cremes and suces
requiring long slow cooking
times.
3Slow
To thaw frozen foods and
prepare stews, heat to boiling
point or simmer.
4Medium To heat foods to boiling point. To
brown delicate meats and fi sh.
5Strong For escalopes and steaks. To
simmer large amounts of food.
6High To bring large amounts of
liquid to the boil. For frying.
TABLE
will eliminate any moisture that may
have been absorbed by the insulating
material.
To correctly use the appliance,
remember
To place a pan on the plate before
switching this on.
To always use pans with fl at and very
thick bottoms (see fi g. 5).
To never use pans that are smaller
than the plate diameters.
To dry the bottom of the pan before
placing it on the plate.
Neverleavetheapplianceunattended
when the plates are being used. Make
sure that there are no children in the
near vicinity. Particularly make sure that
the pan handles are correctly positioned
and keep a check on foods requiring oil
and grease to cook since these products
can easily catch fi re.
The plates will remain hot for a
long period of time even use after
use, never touch them with the hands or
other objects in order to prevent bums.
Immediately disconnect the
appliance from the electricity main as
soon as cracks are noted on the surfaces
of the plates.
IMPORTANT:
Always disconnect the appliance
from the electricity mains before
carrying out any cleaning operation.
WARNINGS;
When the plate is switched on for the
fi rst time, or if it has remained unused
for a long period, it should be dried for
30 minutes on switch position n° 1.This
turning the knob to the required setting.
A diagram is screen-printed above each
knob on the front panel. This diagram
indicates to which electric plates the knob
in question corresponds (see fi g. 4). A red
warning light will come on to indicate that
the plate is operating.
A purely indicative regulation table for
the normal electric plates is given below.

7
ENGLISH TECHNICAL PASSPORT
Electric hob
4. CLEANING
lf you want to preserve the surface
clean and bright, we recommend you
to use a silicone conditioner. The use of
this conditioners, prior to jam-making,
helps to protect the surface of the hob.
It is very important to clean the
surface soon after every use, when the
glass is stili tepid.
Do not use metallic sponges,powder
abrasives or corrosive sprays.
Depending on the dirty level we
recommend:
ÂSlights stains: it is enought the
use of a moist clean rag.

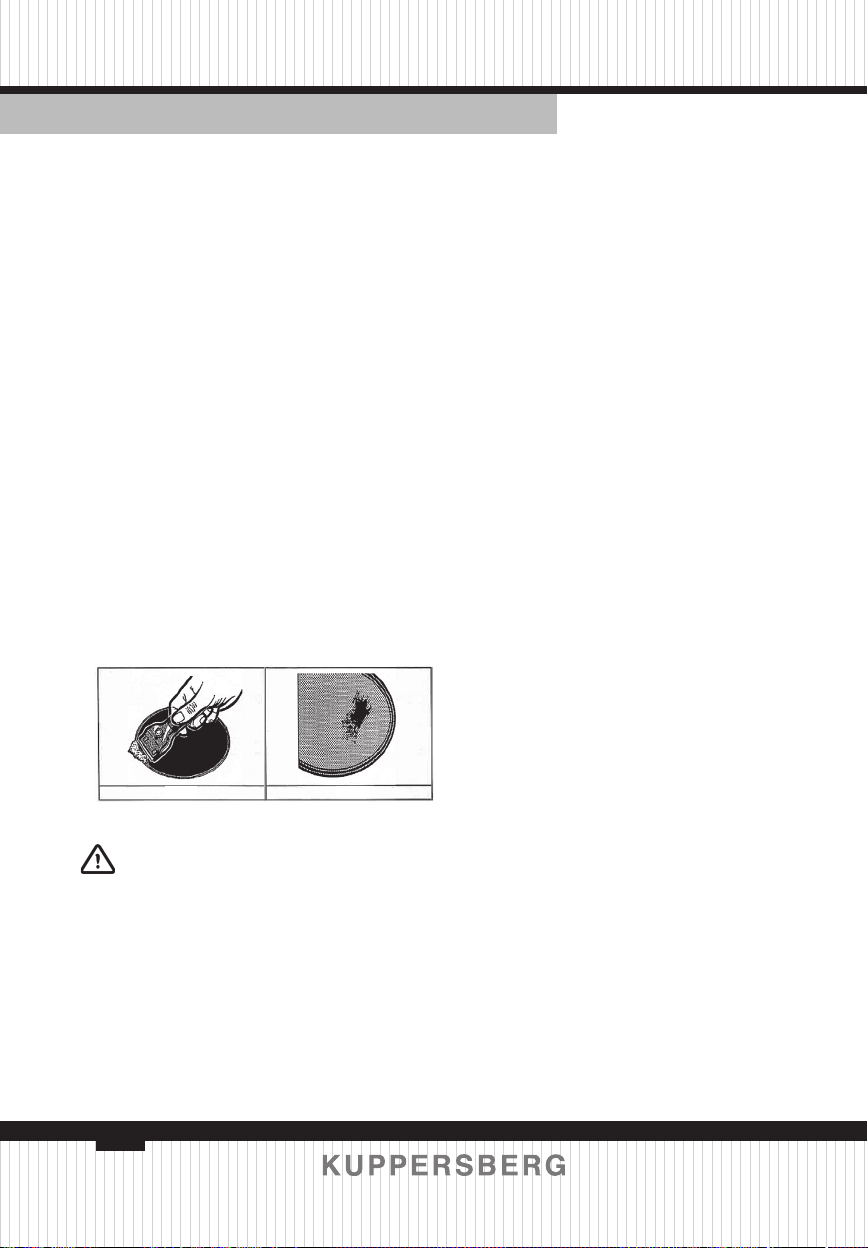

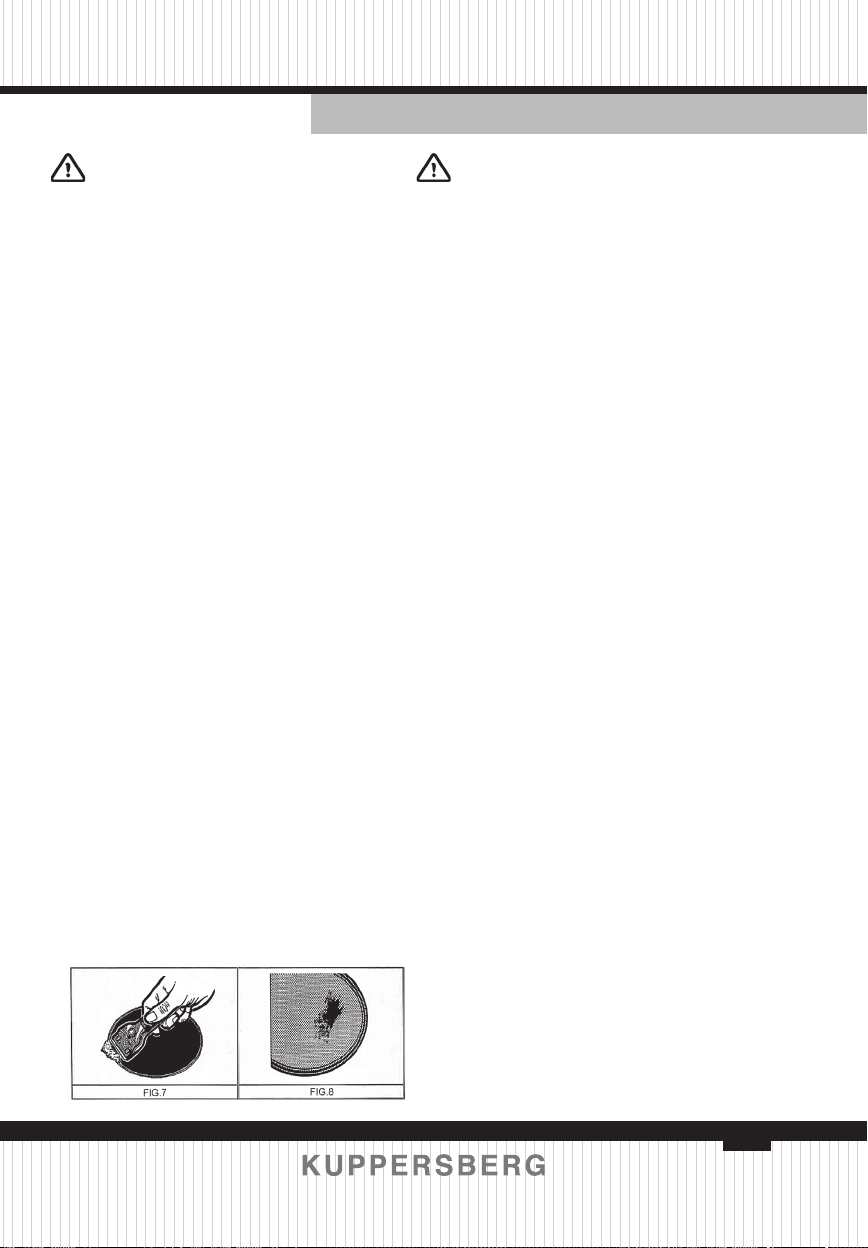

ÂBurnt or soiling may be removed
with a special razor scraper (fi g. 7 ); be
aware that the razor can cause wounds.
ÂMarks of liquid, overfl owed from
the pot, can be removed using vinegar
or lemon.
ÂPay attention to not /et fail sugar
or element with sugar. in this case turn
the swithch off and clean the surface
with hot water and the razor b/ade
scraper.
ÂAfter a period of time may appear
metal refl ex and scratches (fi g. 8) due to
the wrong cleaning and the wrong use
of the pots. The scratches are diffi cultly
removable, but they do not compromise
!he good working of the hob.
5. SAFETY INSTALLATION
TECHNICAL INFORMATION FOR
THE INSTALLER
Installation, adjustments of controls
and maintenance must only be carried
out by a qualifi ed engineer.
Incorrect installation may cause
damage to persons, animals or property
for which the Manufacturer shall not be
considered responsible.
During the life of the system, the
automatic safety or regulating devices
on the appliance may only be modifi ed
by the manufacturer or by his duly
authorized dealer.
INSTALLING THE HOT PLATE
Check that the appliance is in a good
condition after having removed the
outer packaging and internal wrappings
from around the various loose parts. In
case of doubt, do not use the appliance
and contact qualifi ed personnel.
Never leave the packaging materials
(cardboard, bags, polystyrene foam,
nails, etc.) within childrens reach since
they could become potential sources of
danger.

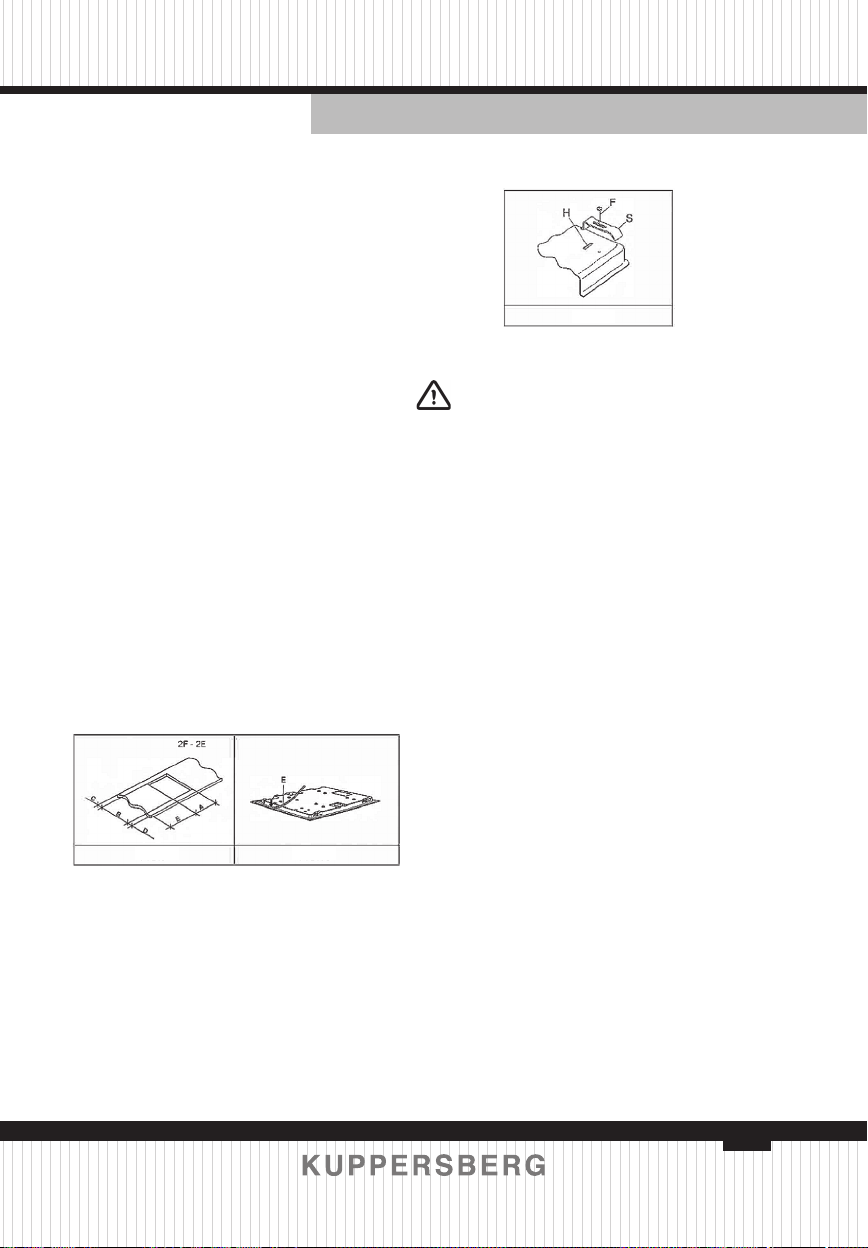

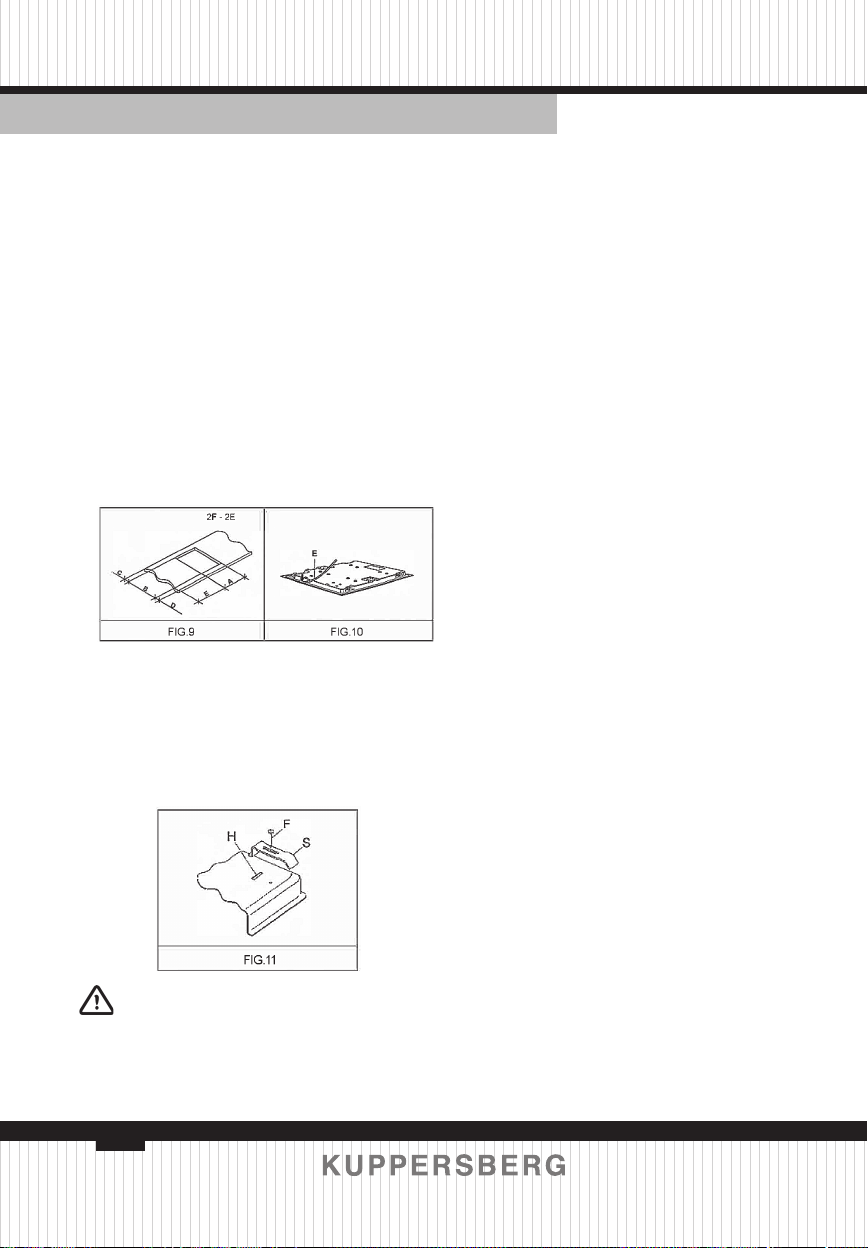

The measurements of the opening
made in the top of the modular
cabinet and into which the hot plate will
be installed are indicaled in either fi g. 9.
Always comply with the measurements
given for the hole into which Ihe
appliance will be recessed.
SEALING THE HOT PLATE
The hot plate has a special seal
which prevents liquid from infi ltrating
into the cabinet. Strictly comply with

8
TECHNICAL PASSPORT ENGLISH
Electric hob
the following instructions in order to
correctly apply this seal:
ÂDetach the seals from their
backing, checking that the transparent
protection still adheres to the seal itself.
ÂOverturn Ihe hol plate and
correctly position seal “E” (fi g. 1O) under
the edge of the hol plate itself, so that
the outer side of the seal perfectly
matches the outer perimetral edge of
the hol plate. The ends of the strips
must fi t together without overlapping.
ÂEvenly and securely fi x the seal
to the hot plate,pressing it in place with
the fi ngers.
For the models FV3XE
Fix the hob with the proper bracets
«S» and fi t the prominent part into the
porhole «H» on the bottom; turn the
screw «F» until the bracket «S» stick on
the top (fıg.11)
Furthermore, the rear wall, the surfaces
surrounding and adjacent to the
appliance must be able to withstand an
overtemperature of 65°С.
The adhesive used to stick the
plastic laminate to the cabinet must be
able to withstand a temperature of not
less than 150° C otherwise the laminate
could come unstuck.
The appliance must be installed in
compliance with the provisions in force.
This appliance is not connected to a
device able to dispose of the combustion
fumes. It must therefore be connected in
compliance with the above mentioned
installation standards. Particular
care should be paid to the following
provisions governing ventilation and
aeration.

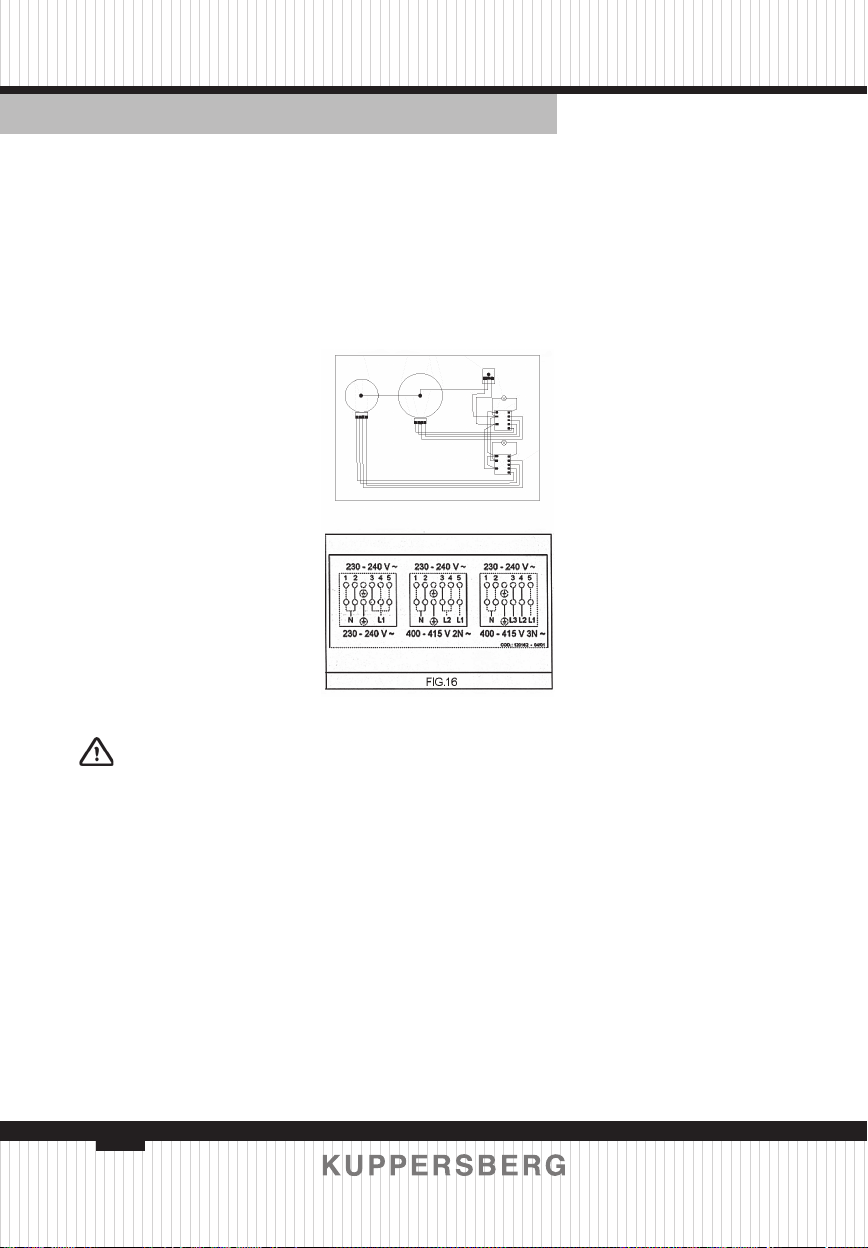

ELECTRICAL CONNECTION
The electrical connections of the
appliance must be carried out in
compliance with the provisions and
standards in force.
Before connecting the appliance,
check that:
BThe electrical capacity of
the mains supply and current sockets
suit the maximum power rating of
the appliance (consult the data label
applied to the underside of the hot
plate).
BThe socket or system has an
effi cient earth connection in compliance
with the provisions and standards in
force. The manufacturer declines all
responsibility for failing to comply with
these provisions.
6. IMPORTANT INSTALLATION
SPECIFICATIONS
The installer should note that the
appliance that side walls should be
no higher than the hot plate itself.

9
ENGLISH TECHNICAL PASSPORT
Electric hob
When the appliance is
connected to the electricity main
by a socket
BFit a standard plug suited to
the load indicated on the data label to
the cable.
BFit the wires following
fi gure 15, taking care of respecting the
following correspondences:
letter L (live) = brown wire;
letter N (neutral) = blue wire;
earth symbol = green - yellow wire.
BThe power supply cable must
be positioned so that no part of it is able
to reach an overtemperature of 75 K.
BNever use reductions, adapters
of shunts for connection since these
could create false contacts and lead to
dangerous overheating.
When the appliance is connected
straight to the electricity main:
Blnstall an omnipolar circuit-
breaker between the appliance and the
electricity main. This circuit- breaker
should be sized according to the load
rating of the appliance and possess a
minimum 3 mm gap between its contacts.
BRemember that the earth wire
must not be interrupted by the circuit-
breaker.
BAlternatively, the electrical
connection may also be protected by
a high sensitivity differential circuit-
breaker.
You are strongly advised to fi x the
relative yellow- green earth wire to an
effi cient earthing system.
WARNINGS:
All our appliances are designed
and manufactured in compliance with
European standards EN 60 335-1
and EN 60 335-2-6 plus the relative
amendments.
The appliance complies with
the provisions of the following EEC
Directives:
B89/336 + 92/31 + 93/68
regarding to electromagnetic
compatibility.
B73123 + 93168 regarding
electrical safety.
BIf a power card is not supplied
with the appliance,connect a cable with
a suitable section to the terminal board,
keeping the earth wire longer than the
lead wires. (see the table in this manual).
TRANSFORMATIONS
Always disconnect the appliance
from the electricity and gas mains
before proceeding with any operation
7. TRANSFORMATION OF THE
INPUT TYPE
The standard equipment of
the appliances is for single phase
connection. In any case, under proper
changes, they can be fed with a three
phase system.

10
TECHNICAL PASSPORT ENGLISH
Electric hob
To obtain these changes, please, follow the instructions:
a) Remove the connection jumpers on the clamp (attached on the body).
b) Insert the input cable with adequate section into the chock.
c) Connect the phase cable into the clamp and the “earth” cable in the relative
clamp.
d) Hold up the input cable with the pertinent stopcable.
8. MAINTENANCE
COMPONENTS SUBSTITUTION
To replace the components lodged in the internal part, is necessaryto take the
appliance up from the furniture, overturn it, loosen the sorews and take away the
bottom.
After these actions is possible to work on the plates, commutators, clamps and
input cable.

11
ENGLISH TECHNICAL PASSPORT
Electric hob
Month: 1 Digit
Day 1 Digit
Year 2 Digit
Serial Number 5 digit
SERIAL NUMBER CHART:
Manufacturers:
Teka Industrial, S.A.
Ctra. Madrid km. 316 a ZARAGOZA 50012 SPAIN
SI.ME.CO. ISI EKIPMANLARI VE KALIP SANAYI A.S.
Aegean Free Zone; Akcay Cad. No: 144/1 35410 Gaziemir - Izmir/TURKEY
Importers:
LLC «MG Rusland», 141400
Moscow region, Khimki, Butakovo, 4
LLC «Kuppersberg-Import», 125438
Moscow, Avtomotornaya, 7
Made in EU
* After the numbers continues with letters. (October: A, November: B, December: C)
** After the numbers continues with letters.(See the table below.)
Day Symbol Day Symbol Day Symbol Day Symbol
1 1 10 A 19 K 28 U
2 2 11 B 20 L 29 V
3 3 12 C 21 M 30 W
4 4 13 D 22 N 31 X
5 5 14 E 23 P
6 6 15 F 24 Q
7 7 16 G 25 R
8 8 17 H 26 S
9 9 18 J 27 T

12
ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ РУССКИЙ
Электрическая варочная поверхность
1. ОБРАЩЕНИЕ К ПОКУПАТЕЛЯМ................................................................................. 13
2. ЭЛЕКТРИЧЕСКАЯ ВАРОЧНАЯ ПАНЕЛЬ................................................................. 15
3. ЭКСПЛУАТАЦИЯ................................................................................................................... 16
4. ЧИСТКА..................................................................................................................................... 17
5. БЕЗОПАСНОСТЬ УСТАНОВКИ..................................................................................... 18
6. УКАЗАНИЯ ПО УСТАНОВКЕ.......................................................................................... 19
7. НАСТРОЙКА ПРИБОРА НА ПИТАНИЕ ОТ СЕТИ
С ДРУГИМИ ПАРАМЕТРАМИ......................................................................................... 21
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ............................................................................ 22


13
РУССКИЙ ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ
Электрическая варочная поверхность


Благодарим вас за приобретение нашей продукции.
Мы уверены, что этот новый, современный, функциональный и практичный
прибор, изготовленный из высококачественных материалов, в максимальной
мере будет отвечать всем вашим требованиям. Данный прибор очень прост в ис-
пользовании, тем не менее, вам необходимо внимательно изучить содержание
настоящей инструкции, что позволит вам обеспечить максимальную эффектив-
ность работы с ним.
       


Компания-изготовитель не несет никакой ответственности за любые неточно-
сти, которые могут содержаться в данной инструкции в связи с возникновением
ошибок в процессе печати или набора текста; все приведенные изображения
носят исключительно иллюстративный характер. Компания-изготовитель также
оставляет за собой право вносить любые изменения в продукцию, которые она
посчитает необходимыми или полезными, в том числе в интересах пользователей,
без ущерба для основной функциональности и безопасности самой продукции.

FV3XE
FQ3VR02
1
2
34 43
1. Электрическая конфорка Ø 140 мм и мощностью
1200 Вт
2 Электрическая конфорка Ø 180 мм и мощностью
1800 Вт
3. Ручка управления электрической конфоркой 1,5
4. Ручка управления электрической конфоркой 2,6
5. Электрическая конфорка Ø 145 мм и мощностью
1500–2000 Вт
6. Электрическая конфорка Ø 180 мм и мощностью
1000–1500 Вт
5
6

14
ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ РУССКИЙ
Электрическая варочная поверхность
FQ3VR02
FV3XE

15
РУССКИЙ ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ
Электрическая варочная поверхность




Варочные панели оснащаются 2
нагревательными элементами Hi-
light, отличающимися мощностью и
диаметром. На передней поверхно-
сти рядом с каждой ручкой методом
трафаретной печати нанесены схемы,
указывающие, к какой конфорке отно-
сится каждая ручка.
В некоторых моделях схема допол-
нена световым индикатором, который
включается, если температура кон-
форки превышает 60°С.
Индикатор гаснет только в том слу-
чае, если температура конфорки опу-
скается ниже этого значения, по этой
причине он называется индикатором
остаточного тепла. В некоторых моде-
лях имеется только один такой инди-
катор.
Включение электрических нагре-
вательных элементов
Управление нагревательными эле-
ментами осуществляется с помощью
регуляторов мощности, которые по-
зволяют обеспечить широкий диапа-
зон температур.
Чтобы включить нагревательный
элемент, необходимо повернуть по ча-
совой стрелке или против нее соответ-
ствующую ручку. Световой индикатор
9 загорается при включении одного
или нескольких нагревательных эле-
ментов.
Чтобы включить нагревательный
элемент с двойной зоной нагрева,
необходимо повернуть по часовой
стрелке ручку до соответствующего
символа «Ф1 и отпустить ее снова.
Использование зон нагрева
Нагрев происходит только во внутрен-
ней части кругов, изображенных на
поверхности из специального стекла.
Дно посуды должно полностью закры-
вать эти круги.
рис. 2

Порядок использования конфорки
представлен на рис. 3. При этом необ-
ходимо придерживаться следующих
рекомендаций:
B Используйте кастрюли и
сковороды с плоским толстым дном.
B Используйте кастрюли, раз-
мер которых соответствует диаметру
конфорки.
B Перед помещением на кон-
форку насухо вытирайте дно кастрю-
ли.
B Не двигайте кастрюлю по
стеклу это может его повредить.
B Не позволяйте детям под-
ходить к варочной панели во время
использования конфорок.
B После использования кон-
форки остаются некоторое время го-
рячими; поэтому до тех п ор, пока не
погаснет световой индикатор, не по-
мещайте на них посторонние пред-

16
ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ РУССКИЙ
Электрическая варочная поверхность
меты и не опирайтесь на них руками,
чтобы не обжечься.
B При обнаружении трещин в
стеклянном покрытии необходимо от-
ключить прибор от сети.
B Не используйте пластико-
вую посуду и посуду из алюминиевой
фольги.
B Не используйте варочную
панель в качестве рабочего стола.
рис. 3



Комбинированные варочные па-
нели могут быть оснащены стандарт-
ными или быстрыми электрическими
конфорками. Управление осуществля-
ется с помощью многопозиционных
переключателей (см. рис. 4) путем по-
ворачивания ручек в соответствующее
положение. На передней поверхности
над каждой ручкой имеется схема,
обозначающая к какой электрической
конфорке она относится (см. рис. 4). Во
время работы конфорки горит крас-
ный сигнальный индикатор.
Ниже приведена таблица с описа-
нием возможного назначения каждого
положения ручки регулятора при нор-
мальном использовании электриче-
ских конфорок.












0Откл
1Слабая
Растапливание сливочно-
го масла, шоколада и т.д.
Нагревание небольшого
количества жидкости.
2Низкая
Нагревание большого
количества жидкости.
Приготовление кремов
и соусов, требующих
длительной тепловой
обработки на малой
мощности.
3Умерен-
ная
Размораживание про-
дуктов и приготовление
тушеных блюд, нагре-
вание до кипения или
медленное кипячение.
4Средняя
Нагревание продуктов до
температуры кипения.
Подрумянивание мясных
и рыбных деликатесов.
5Повы-
шенная
Приготовление эскало-
пов и стейков. Приготов-
ление больших объемов
продуктов при слабом
кипении.
6Высокая Нагревание больших объемов жидкости до
кипения. Жарка.
рис. 4

17
РУССКИЙ ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ
Электрическая варочная поверхность

Если варочная панель включается
в первый раз, или если она не исполь-
зовалась в течение длительного пе-
риода, ее следует высушить в течение
30 минут, установив переключатель в
положение № 1. Это позволит удалить
влагу, которая могла быть поглощена
изоляционными материалами.
При использовании прибора при-
держивайтесь следующих правил:
Сначала помещайте на конфорку
сковороду или кастрюлю и только за-
тем включайте конфорку.
Используйте только посуду, имею-
щую плоское и очень толстое дно (см.
рис. 5).
Не используйте посуду, размеры
которой меньше диаметра конфорки.
Перед помещением на конфорку
насухо вытирайте дно посуды.
Не оставляйте прибор без при-
смотра во время работы конфорок.
Следите за тем, чтобы к нему не при-
ближались дети. Следите также за тем,
чтобы ручки кастрюль и сковород на-
ходились в безопасном положении.
Проявляйте особую осторожность во
время приготовления блюд с исполь-
зованием растительных масел и жи-
ров, не допуская их воспламенения.
Конфорки остаются горячими в те-
чение длительного периода времени
даже после их отключения, поэтому
чтобы предотвратить ожоги, не при-
касайтесь к ним руками или другими
предметами.
При обнаружении на поверхности
варочной панели трещин немедленно
отключите прибор от электросети.

Перед выполнением чистки следу-
ет обязательно отключить прибор от
электрической сети.
рис. 5

Для поддержания чистоты и без-
укоризненного внешнего вида вароч-
ной панели рекомендуется использо-
вать специальные средства для ухода
на силиконовой основе. Использова-
ние этих средств, например, до нача-
ла варки варенья, позволяет защитить
поверхность варочной панели.
Очень важно очищать поверхность
спустя некоторое время после каждо-
го использования, когда стекло еще
теплое.
Не используйте для этой цели ме-
таллические губки, абразивные по-
рошки или вызывающие коррозию
спреи.
В зависимости от степени загряз-
нения мы рекомендуем следующее:
 Незначительные пятна: для
чистки достаточно использовать влаж-
ную чистую ткань.
 Нагар и загрязнения могут быть
удалены с помощью специального
скребка с лезвием (рис 7); чистку сле-
дует выполнять аккуратно, чтобы не
порезаться.

18
ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ РУССКИЙ
Электрическая варочная поверхность
 Для удаления следов жидко-
сти, вылившейся из кастрюли, может
использоваться уксус или лимонная
кислота.
 Особое внимание уделяйте
тому, чтобы на варочную поверхность
не попадал сахар или сахаросодержа-
щие продукты. При попадании этих ве-
ществ на варочную панель отключите
ее и очистите поверхность с помощью
горячей воды и скребка с лезвием.
 Спустя некоторое время на
варочной панели могут появиться по-
тертости и царапины (рис. 8) из-за не-
правильного выполнения чистки и не-
правильного использования посуды.
Царапины очень сложно поддаются
удалению, но их наличие совсем не
влияет на рабочие характеристики ва-
рочной панели.
рис. 7 рис. 8




Установка, регулировка и техниче-
ское обслуживание прибора должны
проводиться только квалифицирован-
ными инженерами.
Компания-изготовитель не несет
ответственность за ущерб людям, жи-
вотным или имуществу, который мо-
жет быть нанесен вследствие непра-
вильной установки прибора.
На протяжении всего срока службы
системы внесение изменений в кон-
струкцию автоматических защитных и
регулирующих устройств допускается
только специалистами компании-из-
готовителя или ее официального ди-
лера.


После снятия внешней упаковки, а
также пленки с поставляемых отдель-
но деталей проверьте состояние при-
бора. В случае возникновения каких-
либо сомнений в работоспособности
прибора не используйте его и обрати-
тесь за помощью к квалифицирован-
ным специалистам.
Запрещается оставлять упаковоч-
ные материалы (картон, пакеты, пено-
пласт, гвозди и т.д.) в доступных для
детей местах, поскольку это может
приводить к возникновению опасных
ситуаций.
Размеры отверстия, которое не-
обходимо выполнить в верхней части
модульного шкафа для встраивания
варочной панели, приведены на рис. 9.
Обязательно соблюдайте требова-
ния, предъявляемые к размерам от-
верстия для установки варочной па-
нели.

19
РУССКИЙ ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ
Электрическая варочная поверхность

Прибор комплектуется специаль-
ным уплотнением, предотвращающим
проникновение жидкости внутрь шка-
фа. Установка этого уплотнения осу-
ществляется следующим образом:
 Снимите полоски уплотнения
с основы, следя за тем, чтобы на нем
оставался прозрачный защитный слой.
 Переверните варочную па-
нель и проложите уплотнение Е (рис.
10) вдоль ее края, так чтобы внешний
край уплотнения располагался строго
параллельно внешнему краю панели.
Концы полосок уплотнения не должны
накладываться друг на друга.
 Наложите уплотнение на вароч-
ную панель и зафиксируйте, равномер-
но распределив и прижав пальцами.
рис. 9 рис. 10

Закрепите варочную панель соот-
ветствующими скобами S, совместив
их выступающую часть с прорезями
Н на нижней поверхности, и затяните
скобы S винтами F (рис. 11).
рис. 11

При установке следует учесть, что
боковые стенки кухонной мебели не
должны располагаться выше вароч-
ной панели. Кроме того, задняя стен-
ка, прилегающие к прибору и окружа-
ющие его поверхности должны быть
изготовлены из термостойкого ма-
териала, выдерживающего перегрев
65°C.
С целью предотвращения отсло-
ения ламината клей, используемый
для крепления пластмассового лами-
ната к мебели, должен выдерживать
температуру не менее 150°С.
Прибор должен быть установлен в
соответствии с действующими норма-
ми.
Данный прибор не оснащен обо-
рудованием для удаления продуктов
горения. Поэтому он должен быть
подсоединен в соответствии с упомя-
нутыми выше нормами. Особое вни-
мание следует уделить приведенным
ниже указаниям по вентиляции и обе-
спечению притока воздуха.

20
ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ РУССКИЙ
Электрическая варочная поверхность


Подключение прибора к сети
электропитания должно проводиться
в соответствии с действующими нор-
мами и стандартами.
Перед подключением прибора не-
обходимо проверить следующее:
B Соответствие мощности
электросети и параметров розеток
максимальной мощности прибора,
указанной на заводской табличке в
нижней его части.
B Розетка и электросеть
должны иметь надежное заземле-
ние, соответствующее действующим
нормами и стандартами. В случае не-
соблюдения этих условий компания-
изготовитель снимает с себя всю от-
ветственность за любые связанные с
этим последствия.



B Подсоедините к кабелю
вилку, соответствующую нагрузке,
указанной на заводской табличке.
B Подсоедините проводники,
как показано на рис. 15, следующим
образом:
символ L (фаза) = коричневый
проводник;
символ N (нейтраль) = синий про-
водник;
символ заземления = желто-зе-
леный проводник.
B Кабель питания должен
располагаться таким образом, чтобы
он не подвергался перегреву более
75 oC.
B Не следует использовать
для подсоединения удлинители, пе-
реходники или тройники, поскольку
это может привести к опасному пере-
греву вследствие ненадежности та-
ких контактов.




B Между прибором и элек-
тросетью следует установить много-
полюсный выключатель, соответ-
ствующий потребляемой мощности
прибора, при этом расстояние между
разомкнутыми контактами должно
составлять не менее 3 мм.
B Обратите также внимание
на то, что проводник заземления не
должен разрываться автоматическим
выключателем.
B В качестве возможного ва-
рианта, подключение к сети электро-
питания также может быть защищено
высокочувствительным устройством
защитного отключения.
Настоятельно рекомендуется под-
соединить проводник желто-зеленого
цвета к надежной системе заземле-
ния.
