Kuppersberg Built-in oven User manual

Встроенный
духовой шкаф
Инструкция пользователя
Built-in oven
User’s manual

2
Утилизация упаковки
Не выбрасывайте упаковку прибора вкон-
тейнер для мусора, рассортируйте матери-
ал (например, фольга, картон, полистирол) в
соответствии ссуществующими правилами.
Данный прибор соответствует следующим
предписаниям ЕС:
2006/95 EEC “Предписание по низкому на-
пряжению”
89/336 EEC “Предписание по электромаг-
нитной совместимости”
89/109 EEC “Материалы, имеющие кон-
такт спродуктами”
90/396 EEC “Газовые приборы”.
Внимательно изучите данную Инструк-
цию. Она содержит важную информацию
по безопасной установке, эксплуатации
итекущему обслуживанию прибора, а
также полезные советы, помогающие ис-
пользовать прибор максимально эффек-
тивно. Сохраните данную Инструкцию
для последующего обращения кней.
Производитель оставляет за собой право
вносить изменения, которые сочтет необ-
ходимыми иполезными, без ущерба для
безопасности ифункциональных качеств
прибора.
После снятия упаковки убедитесь вот-
сутствии повреждений.
Не оставляйте упаковочные материалы
(пластиковое покрытие, пенополистирол и
т.д.) вдоступном для детей месте, поскольку
они могут представлять для них опасность.
ВАЖНО: не используйте ручку дверцы
духового шкафа для перестановки при-
бора, например, для извлечения его из
упаковки.
ВАЖНО:
Данный прибор предназначен только для
приготовления пищи.
Прибор не предназначен для других це-
Основные правила техники безопасности
Содержание
Основные правила техники безопасности стр. 2
Информация по обслуживанию стр. 3
Технические характеристики стр. 3
Установка стр. 4
Подключение газа стр. 4
Подключение электричества стр. 5
Подготовка корпуса стр. 6
Регулировка газа стр. 7
Эксплуатация стр. 9
Использование вертела стр. 12
Таймер стр. 12
Уход итекущее обслуживание стр. 13

RU
3
лей (например, для обогрева помещения),
так как это связано сопасными последстви-
ями.
Производитель не отвечает за поврежде-
ния вследствие неправильного применения
прибора.
Существуют общие правила, которые
следует изучить для использования любого
электрического оборудования, например:
Отключайте прибор от сети питания перед
проведением любых операций по очистке
или ремонту прибора
Никогда не тяните за шнур, чтобы извлечь
вилку из розетки.
Не прикасайтесь кприбору, если увас
влажные руки или ноги.
Не пользуйтесь прибором, если на вас нет
обуви.
При небрежном обращении сдверцей ду-
хового шкафа вы можете повредить руки
оее петли.
Если прибор вышел из строя и/или рабо-
тает неправильно, выключите его ине пы-
тайтесь ремонтировать самостоятельно.
Ремонт прибора должен осуществлять-
ся только квалифицированным специа-
листом сервисного центра. Настаивайте
на использовании при ремонте только
фирменных запчастей. Пренебрежение
данными рекомендациями может отрица-
тельно повлиять на безопасность вашего
прибора.
Убедитесь, что кнопки находятся вполо-
жении “0” (выключены), когда прибор не
работает.
Не садитесь ине кладите тяжелые пред-
меты на открытую дверцу духового шкафа.
Впроцессе работы прибор сильно нагре-
вается. Не прикасайтесь кнагретым дета-
лям внутренней поверхности духового шка-
фа.
Прибором запрещается пользоваться
лицам (включая детей) сограниченными
физическими или умственными способ-
ностями, не имеющим достаточно опыта
иумения, если они не имеют инструкций
по пользованию прибором от лиц, от-
ветственных за их безопасность. Необ-
ходимо следить, чтобы маленькие дети
не играли сприбором.
Производитель оставляет за собой
право вносить изменения, которые соч-
тет необходимыми иполезными, без
ущерба для безопасности ифункцио-
нальных качеств прибора.
Производитель не несет ответствен-
ности за возможные повреждения
вследствие неправильной установки
или эксплуатации прибора.
Информация по обслуживанию
Любые возможные модификации встроен-
ного прибора, которые могут потребоваться
для его установки должны осуществляться
только квалифицированными специалиста-
ми. Для проведения любых подобных вме-
шательств следует обращаться влицензи-
рованный сервисный центр ииспользовать
только фирменные запчасти. Опасно ме-
нять или пытаться изменить характеристики
прибора.

4
Установка
Технические характеристики
Технические характеристики
Размеры: Высота 30 см.
(объем духового шкафа внутренний) Ширина 44 см.
Глубина 40 см.
Мощность: Горелка гриля 1500 Вт.
Горелка духовки 2400 Вт.
Электрогриль 2400 Вт.
Электродвигатель охлаждающего
вентилятора 22 Вт.
Лампа (миниатюрная термостойкая лампа
спатроном Эдисона, выдерживающая
температуру до 300 0C) 15 или 25 Вт.
Напряжение 220/230 в, 50/60 Гц
После снятия упаковки убедитесь вот-
сутствии повреждений иисправности элект-
рического шнура. Впротивном случае обра-
титесь квашему дилеру.
ВАЖНО: подключение газа иэлектри-
чества илюбые настройки должны вы-
полняться квалифицированным специа-
листом.
Производитель не несет ответственнос-
ти за какие-либо повреждения, возникшие
вследствие несоблюдения правил установ-
ки или неправильной установки прибора.
Подключение газа
Подключение кисточнику газоснабжения
или газовому баллону должно быть выпол-
нено всоответствии сдействующими нор-
мами установки.
Помните, что данный прибор следует ус-
танавливать ииспользовать только впос-
тоянно проветриваемых помещениях, то
есть должны иметься проемы внаружных
стенах или соответствующие каналы, позво-
ляющие регулировать естественную или ис-
кусственную вентиляцию, обеспечивая пос-
тоянный приток воздуха, необходимый для
нормального процесса горения иэвакуации
загрязненного воздуха. Если это единствен-
ный газовый прибор вкомнате, то для естес-
твенного, прямого удаления загрязненного
воздуха над ним следует установить вытяж-
ку спрямой вертикальной трубой, длина
которой как минимум вдвое превышает ее
диаметр, сминимальным поперечным сече-
нием 100 см2.
Для обеспечения притока свежего воздуха
впомещение, близко куровню пола должно
быть подходящее отверстие как минимум
100 см2 ведущее наружу, чтобы ничто впо-
мещении иснаружи не затрудняло горение
ине препятствовало выходу загрязненного
воздуха; данное отверстие должно быть как
минимум на 180 см. ниже уровня вентиля-
ционного отверстия.

RU
5
Во всех других случаях (например, если
вданной комнате есть другие газовые при-
боры, или если естественная вентиляция
невозможна, инеобходимо устанавливать
искусственную вентиляцию), воспользуй-
тесь услугами квалифицированного специа-
листа, который установит прибор исоздаст
необходимую систему вентиляции встрогом
соответствии ссуществующими нормами.
Регуляторы давления для сжиженного
газа (LPG) должны также соответствовать
существующим нормам.
Установите заглушку между источником
питания иприбором (подходящую для уста-
новленного прибора).
Проведите соединение прямо кугловому
фитингу размером 1/2 “ на газовом шланге,
используя жесткие соединительные трубы,
соответствующие существующим нормам,
например, медные или железосвинцовые,
либо стальные шланги.
Не допускайте перетягивания отводов
труб ипостарайтесь не деформировать вы-
тяжную трубу.
Кроме того, трубы не должны оказывать
какую-либо нагрузку на прибор.
Проверьте герметичность соединения, ис-
пользуя мыльную воду.
Осторожно: не используйте открытый
огонь для проверки утечки газа.
Подключение
электричества
Подключение электричества следует про-
изводить всоответствии сдействующими
правилами ипредписаниями закона. Перед
подключением проверьте следующее:
электрическое напряжение ирозетки со-
ответствуют максимальному напряжению
духового шкафа (см. таблицу технических
данных на приборе);
ОСТОРОЖНО: ДАННЫЙ ПРИБОР НЕ-
ОБХОДИМО ЗАЗЕМЛИТЬ.
Электрическую безопасность прибора
можно гарантировать только втом случае,
если он правильно присоединен ксоответс-
твующему заземленному источнику элект-
ропитания, как указано впредписаниях по
электрической безопасности. Важно: произ-
водитель не несет ответственности за лю-
бой причиненный вред, возникший вследс-
твие отсутствия заземления.
ни вкоем случае не используйте редукто-
ры, адаптеры или тройники для соедине-
ний.
Подключение
кабеля питания
Если прибор не снабжен кабелем питания,
используйте кабель H05RR-F или H05RN-F
соответствующего сечения, который следу-
ет присоединить кклеммной колодке.
Для этого вам необходимо:
присоединить кабель питания кклеммной
колодке духового шкафа (рис. 3), остав-
ляя провод заземления на 3 см. длиннее
активных проводов (фаза/ноль).
Подключите провода кабеля следующим
образом:
L = (фаза) коричневый или красный
N = (ноль) синий
╧= (земля) желтый/зеленый.
Обратите внимание: Температура кабе-
ля питания ни вкоем случае не должна
достигать 100 °С.
Подключение
кобычной розетке
Присоедините кабель питания кобычной
розетке, подходящей для напряжения, ука-
занного втаблице технических данных.
После монтажа встроенного шкафа убе-
дитесь, что вилка имеет ксебе доступ.
Прямое подключение кисточнику элект-
ропитания
Если прибор не оборудован кабелем
питания иштепсельной вилкой, электро-
питание обеспечивается прямым подклю-
чением кисточнику переменного тока с
помощью специального устройства, позво-
ляющего отключать прибор от сети по всем
полюсам на ширину размыкания контактов

6
всоответствии скатегорией перенапряже-
ния III согласно требованиям инструкции.
Желтый/зеленый заземляющий кабель
не должен контролироваться данным
устройством.
ВНИМАНИЕ: Если шнур питания пов-
режден, его должен заменить производи-
тель, представитель фирменного центра
послепродажного обслуживания, или
другой квалифицированный специалист
во избежание возможного риска.
Рис. 3
Питание 220 /230 Вольт
Тип духового шкафа сечение Тип кабеля
Газовый духовой шкаф 3x0,75 мм2Резиновый H05 RR-F
или
Газовый духовой шкаф +
электрический гриль
3x1,5 мм2Резиновый H05 RN-F
Установка прибора
Установку прибора должен производить
квалифицированный специалист, следуя
инструкциям. Производитель не несет
ответственности за любой причиненный
ущерб вследствие неправильной установ-
ки.
Монтаж прибора
Установите прибор внишу кухонного
шкафа под рабочую поверхность или на
другое устройство, используя винты, кото-
рые видны вкорпусе духового шкафа при
открытой дверце.
Для наиболее эффективной циркуляции
воздуха духовой шкаф следует вмонтиро-
вать всоответствии сгабаритами, указан-
ными на рис. 1.
Следует снять заднюю панель корпуса
кухонного шкафа, чтобы воздух мог свобод-
но циркулировать.
ВАЖНО:
Для того чтобы встроенный прибор рабо-
тал надлежащим образом, корпус кухонно-
го шкафа должен быть подходящего типа.
Панели шкафа, соприкасающегося спри-
бором, должны быть жаропрочными. Если
они сделаны из шпона, то связующий ма-
териал (клей) должен быть термостойким и
выдерживать температуру до 120°C. Плас-
тиковые материалы или клей, которые не
выдерживают эту температуру, расклеятся
или деформируются.
Всоответствии справилами безопаснос-
ти встроенный прибор должен быть закрыт
со всех сторон таким образом, чтобы исклю-
чить возможность контакта снаходящими-
ся под напряжением деталями. Покрытие
должно быть таким, чтобы снять его можно
было только спомощью инструментов

RU
7
Рис. 2 Крепежные винты

8
Регулировка газа
Адаптация кразным
типам газа
Если для данного прибора требуется
иной тип газа, чем тот, который есть внали-
чии (см. серийный номер, расположенный
рядом спетлей дверцы духового шкафа),
инжекторы следует заменить, или, как ми-
нимум, отрегулировать.
Горелка духовки
Чтобы поменять инжектор духовки, не-
обходимо сделать следующее: откройте
дверцу духового шкафа, снимите нижнюю
поверхность A, скрутите винт B (рис. A) и
разберите горелку духовки C (см. рис. B).
Удалите инжектор (см. рис.B) изамените
его другим, подходящим для данного типа
газа (см. табл. D).
Соберите все вобратном порядке, обра-
щая внимание на то, чтобы правильно ус-
тановить горелку на предназначенное для
нее щелевое отверстие внизу.
Горелка гриля
Для замены инжектора гриля необходи-
мо сделать следующее: откройте дверцу
духового шкафа, скрутите винт A иразбе-
рите горелку гриля C (см. рис. C). Удалите
инжектор изамените его другим, подходя-
щим для данного типа газа (см. табл. D).
Соберите все вобратном порядке, обра-
щая внимание на то, чтобы правильно ус-
тановить горелку на предназначенное для
нее щелевое отверстие внизу.
РЕГУЛИРОВКА ГАЗА
ОБЩАЯ ТАБЛИЦА ИНЖЕКТОРОВ
Тип газа мбар №
инжектора
Горелки Мощность кВ Потребление №
макс.мин.макс.Байпас
Природный G 20 20 115
96
Духовка
Гриль
2,40
1,50
0,83 229 л./ч.
143 л./ч.
рег
БУТАН G 30
ПРОПАН G 31
28-30
37
75
58M
Духовка
Гриль
2,40
1,50
0,83 175 гр./ч.
109 гр./ч.
48
Рис. A
Рис. B
Рис. C

RU
9
Установка уровня
минимального пламени
горелки духового шкафа
Для установки уровня минимального
пламени сделайте следующее: включите
горелку поворотом ручки термостата иус-
тановите указатель на максимум. Снимите
ручку ивыкрутите регулировочный винт
внутри штока газового крана на несколько
оборотов (рис. H).
Установите ручку термостата на шток и
дайте духовому шкафу нагреться втечение
15 минут; после этого установите указатель
ручки на минимум.
После повторного снятия ручки, убедив-
шись, что шток термостата не сместился,
слегка закрутите вышеуказанный винт ре-
гулировки, чтобы получить пламя длиной
3-4 мм.
Длябутана/пропанарегулировочный винт
следует закрутить туго до упора. Убеди-
тесь, что пламя не исчезает, быстро меняя
режим от максимального кминимальному
пламени изакрывая иоткрывая дверцу ду-
хового шкафа, (дверцу следует закрывать
аккуратно).
Внимание: для крана спредохранителем
регулировочный винт “T” находится на вне-
шней стороне вне штока регулировки ин-
тенсивности пламени (рис. I).
Рис. H
Рис. I

10
Эксплуатация
Важно, чтобы все операции по установке
ирегулировке были выполнены квалифи-
цированным специалистом всоответствии
сдействующими нормами. Инструкции по
установке находятся вразделах, предна-
значенных для специалистов-установ-
щиков. Перед использованием прибора
снимите специальную защитную плен-
ку, которая предохраняет нержавеющую
сталь или анодированные алюминиевые
элементы.
Термоизоляция духового шкафа иос-
татки рабочей смазки выделяют дым ине-
приятный запах впервые несколько минут
эксплуатации. При первом использовании
мы рекомендуем нагревать пустой духовой
шкаф при максимальной температуре при-
мерно 45 минут.
Панель управления
(газовая духовка I газовый гриль)

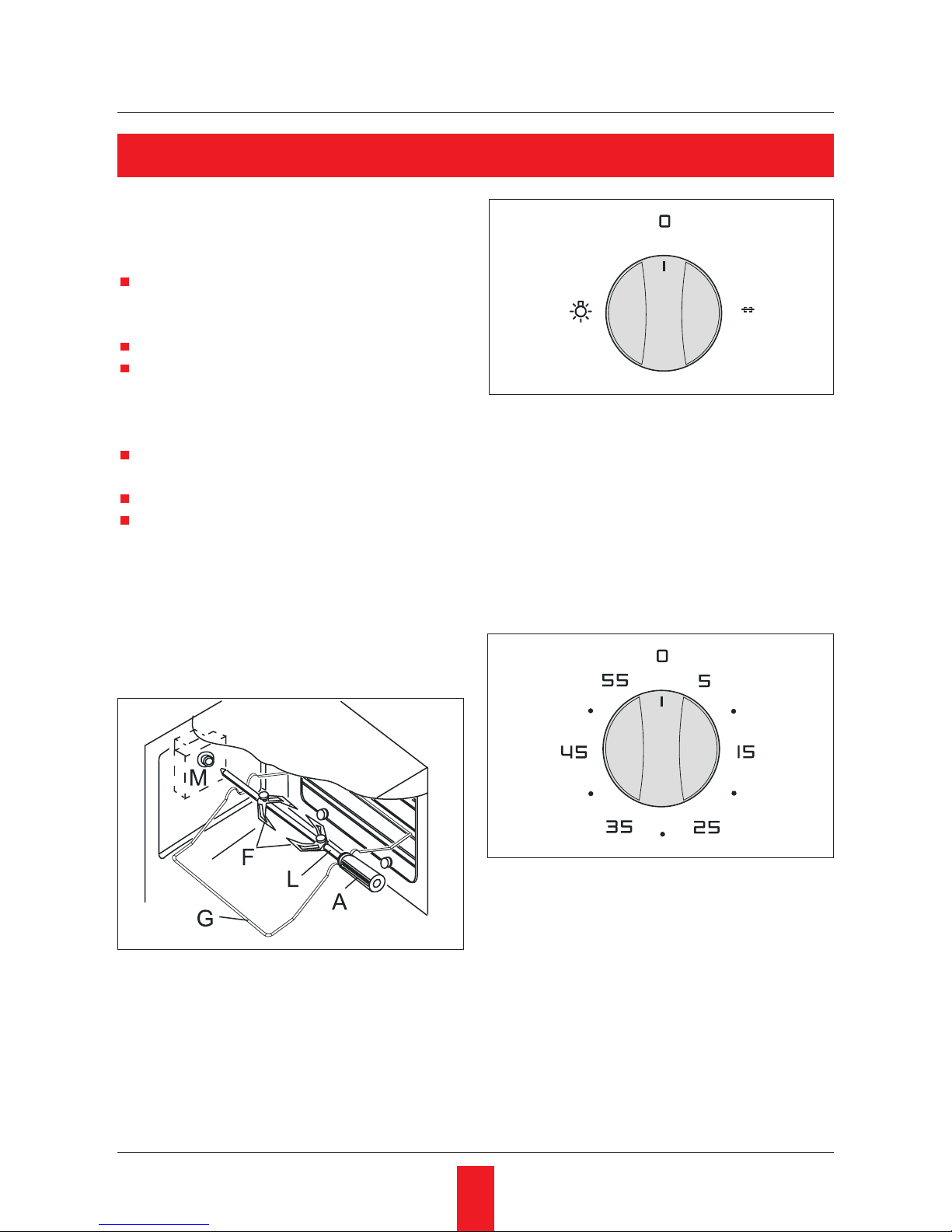

1. Таймер
2. Ручка переключателя вертела исвета
3. Ручка переключателя термостата, гриля / ду-
ховки /электрическое зажигание (всоответствии
смоделью)
Панель управления
(газовая духовка I электрогриль)
1. Таймер
2. Функциональная лампочка электрогриля
3. Ручка термостата электрогриля/вертела
4. Ручка термостата (газовая духовка)/
Электрическое зажигание (всоответствии с
моделью)
Газовая духовка
Термостаты снабжены предохранителем,
который предотвращает случайное откры-
вание.
Кроме того, если огонь случайно вырыва-
ется наружу, газовая система безопасности
обеспечена термоэлектрическим элемен-
том, который автоматически отключает ипе-
рекрывает поступление газа вгорелку.
Использование газовой
духовки
При первом использовании духовки уста-
новите максимальную температуру ипро-
грейте духовой шкаф втечение 30 минут
при закрытой дверце. Раскройте все окна,
чтобы устранить неприятные запахи ипары,
производимые внутренними компонента-
ми духовки. Это нормальное явление, ив
