Kwazar CLEANING PRO+ Xi 6,0L User manual

EN
PL
Xi6 CLEANING PRO+ 6,0L
RU
DEINSTRUKCJA OBSŁUGI
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
BEDIENUNGSANLEITUNG
OWNER MANUAL
MADE IN POLAND
Nr indeksu instrukcji: SIP.1356•Wersja instrukcji: v1.0•Data wydania: 05.2018
5 lata gwarancji na zbiornik
5 years tank guarantee

BUDOWA OPRYSKIWACZA•SPRAYER COMPONENTS•AUFBAU DES SPRÜHERS•КОНСТРУКЦИЯ ОПРЫСКИВАТЕЛЯ
PL
1. Lanca z dyszą regulowaną
2. Zespół rękojeść lancy z filtrem
3. Wąż z rurką ssącą
4. Pompa
5. Zawór bezpieczeństwa
6. Pas naramienny
7. Zbiornik ciśnieniowy
EN
1. Lance with adjustable nozzle
2. Lance handle assembly with filter
3. Hose with suction tube
4. Pump
5. Safety valve
6. Shoulder strap
7. Pressure tank
DE
1. Lanze mit einstellbarer Düse
2. Griffsatz der Lanze mit Filter
3. Schlauch mit Saugrohr
4. Pumpe
5. Sicherheitsventil
6. Schultergurt
7. Druckbehälter
RU
1. Штанга с регулируемым соплом
2. Рукоятка штанги с фильтром
3. Шланг с всасывающей трубкой
4. Насос
5. Предохранительный клапан
6. Плечевой ремень
7. Напорный бак
Rys.1 / Fig.1 / Abb.1 / Рис.1
2
1
2
3
4
5
6
7

DANE TECHNICZNE•TECHNICAL INFORMATION•TECHNISCHE DATEN•ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
MODEL•MODEL•MODELL•МОДЕЛЬ Xi 6,0L
Wymiary (długość x szerokość x wysokość) [mm]
Dimensions (depth x width x height) [mm]
Abmaße (Länge x Breite x Höhe) [mm]
Размеры (длина x ширина x высота) [мм]
190 x 500
Pojemność nominalna [litr]
Dimensions (depth x width x height) [mm]
Nominales Fassungsvermögen (Liter)
Номинальная вместимость [литр]
6,0
Pojemność maksymalna [litr]
Maximum capacity [litres]
Maximales Fassungsvermögen (Liter)
Максимальная вместимость [литр]
8,0
Masa opryskiwacza netto [kg]
Sprayer net weight [kg]
Nettogewicht des Sprühers [kg]
Масса опрыскивателя нетто [кг]
1,65
Ciśnienie robocze (max) [bar]
Operating pressure (max) [bar]
Maximaler Arbeitsdruck [bar]
Рабочее давление (макс) [бар]
3,4
Wydajność dyszy przy danym ciśnieniu [l/min]
Nozzle capacity depending on pressure [l/min]
Ergiebigkeit der Düse bei gegebenem Druck [l/min]
Производительность сопла при данном давлении [л/мин.]
Dysza regulowana
(dla strumienia
stożkowego)
Dysza standard
SF-02 (żółta)
Dysza standard
SF-06 (szara)
2,0 [bar] • 2,0 [bar] • 2,0 [bar] • 2,0 [бар] 0,58 0,65 1,96
2,5 [bar] • 2,5 [bar] • 2,5 [bar] • 2,5 [бар] 0,64 0,72 2,20
3,0 [bar] • 3,0 [bar] • 3,0 [bar] • 3,0 [бар] 0,68 0,80 2,40
3

NINIEJSZA INSTRUKCJA OBSŁUGI JEST INTEGRALNĄ CZĘŚCIĄ WYPOSAŻENIA OPRYSKIWACZA
I ZAWIERA KARTĘ GWARANCYJNĄ
PL
Dziękujemy za zakup urządzenia marki Kwazar i gratulujemy dobrego wyboru. Produkt został zaprojektowany
i wykonany z myślą o Państwa wysokich wymaganiach użytkowych i jakościowych. Liczymy, że spełni
on Państwa oczekiwania. Prosimy o zapoznanie się z niniejszą instrukcją przed pierwszym użyciem.
NIEPRZESTRZEGANIE NINIEJSZEJ INSTRUKCJI MOŻE SPOWODOWAĆ
USZKODZENIE URZĄDZENIA LUB TRWAŁY USZCZERBEK NA ZDROWIU.
ZAWARTOŚĆ OPAKOWANIA:
1. Zbiornik ciśnieniowy Xi6 Cleaning Pro+ z pompą i wężem z zespołem rękojeści
2. Lanca 0,5 metra z dyszą regulowaną
3. Pas naramienny
4. Instrukcja obsługi z kartą gwarancyjną
5. Woreczek strunowy z dyszami zamiennymi i dwiema ampułkami z olejem silikonowym
Firma KWAZAR CORPORATION Sp. z o.o. zastrzega sobie prawo do zmiany wyposażenia produktu.
KATEGORYCZNIE ZABRANIA SIĘ POZOSTAWIANIA
I PRZECHOWYWANIA OPRYSKIWACZA POD CIŚNIENIEM!
ZABRANIA SIĘ PRZECHOWYWANIA W ZBIORNIKU
CIECZY ROBOCZEJ!
UWAGA! OPRYSKIWACZ POD CIŚNIENIEM,
CHRONIĆ PRZED UDERZENIAMI!
MAKSYMALNA TEMPERATURA CIECZY ROBOCZEJ
NIE MOŻE PRZEKROCZYĆ 30°C
PRZEZNACZENIE
Opryskiwacz ciśnieniowy Xi6 z serii Cleaning Pro+ przeznaczony jest do aplikacji agresywnych środków
chemicznych. Jest odporny na substancje najczęściej stosowane w budownictwie, przemyśle drogowym,
przemyśle naftowym (np. podczas aplikacji środków ropopochodnych). Znajduje zastosowanie w myjniach
samochodowych, na budowach, w warsztatach mechanicznych, jak również podczas mycia i zabezpieczania
maszyn i urządzeń (np. budowlanych). Posiada uszczelnienia FPM.
Opryskiwacz nie jest przeznaczony do kontaktu z płynami hamulcowymi na bazie glikolu, kwasa-
mi organicznymi o małej masie cząsteczkowej (kwas mrówkowy, stężony kwas octowy), kwasem
chlorooctowym, kwasem chlorosulfonowym, estrami, aldehydami, ketonami, eterami, aminami,
stężonymi roztworami ługu sodowego i potasowego, rozpuszczalnikami do lakierów, amonia-
kiem, metanolem rozpuszczalnikami typu Cellosolve (np. 2-etoksyetanol), rozpuszczalnikiem nitro,
w skład którego wchodzą aceton i toluen.
Dostępność różnych środków chemicznych na rynku nakłada na użytkownika konieczność przete-
stowania opryskiwacza ze środkiem docelowym. KWAZAR CORPORATION Sp. z o.o. nie zapewnia
uniwersalności urządzenia.
4
EN
PL
RU
DE

OGÓLNE ZASADY BEZPIECZEŃSTWA
1. Przed rozpoczęciem pracy należy zapoznać się z treścią niniejszej instrukcji obsługi.
2. Podczas pracy należy bezwzględnie przestrzegać ogólnych zasad i przepisów BHP.
3. Każdorazowo sprawdzić poprawność działania zaworu bezpieczeństwa.
4. Nieprzestrzeganie niniejszej instrukcji może być przyczyną wypadku, awarii, utraty gwarancji.
5. Zabrania się używania opryskiwacza przez: osoby niepełnoletnie, kobiety w ciąży, osoby nietrzeźwe i pod
wpływem środków ograniczających koncentrację.
6. Zabrania się pracy z niesprawnym opryskiwaczem, niesprawnym zaworem bezpieczeństwa i/lub niesz-
czelnością.
7. Podczas pracy z użyciem środków szkodliwych niedopuszczalne jest jedzenie, picie i palenie tytoniu oraz
e-papierosów.
8. Podczas pracy i przygotowywania się do niej należy chronić oczy (okulary), drogi oddechowe (maska)
i skórę (ubranie ochronne, nakrycie głowy, rękawice i buty).
9. Środki chemiczne należy przygotowywać i używać zgodnie z zaleceniami producenta.
10.Ciecz roboczą należy przygotować w naczyniu do tego przeznaczonym.
11 . Ciecz robocza nie powinna przedostać się do wód otwartych.
12. Niedopuszczalne jest stosowanie środków mogących spowodować wybuch, substancji żrących i łatwo-
palnych.
13. Prace z użyciem środków chemicznych w pomieszczeniach zamkniętych powinny być prowadzone w to-
warzystwie co najmniej dwóch osób.
14. Resztki substancji roboczej należy rozcieńczyć i zużyć na powierzchniach wcześniej opryskanych.
15. Po zakończonej pracy opryskiwacz należy opróżnić i umyć czystą wodą.
16. Zbiornik opryskiwacza nie służy do przechowywania cieczy roboczej.
17. Po zakończonej pracy ze szkodliwymi środkami chemicznymi należy starannie się umyć.
18. Opryskiwacz, jego wyposażenie, opakowanie i środki chemiczne należy przechowywać poza zasięgiem
dzieci.
19. Opryskiwacz nie nadający się do dalszego użytkowania należy umyć i przekazać do
punktu utylizacji odpadów.
20.Do wytwarzania ciśnienia w zbiorniku należy używać wyłącznie pompy będącej na wyposażeniu urzą-
dzenia.
21. Zaleca się, aby Użytkownik umieścił nazwę zastosowanego środka chemicznego na urządzeniu. Można
do tego wykorzystać naklejki będące na wyposażeniu urządzenia. Opisaną naklejkę zaleca się przykleić
na zbiorniku.
22.Użyczając urządzenie należy je zawsze przekazać sprawne i z niniejszą instrukcją obsługi.
23. Z uwagi na kontakt opryskiwacza ze środkami chemicznymi, narażenie na działanie czynników atmos-
ferycznych i proces starzenia tworzywa zaleca się wymianę opryskiwacza na nowy po upływie 3 lat od
zakupu.
5
EN
PL
RU
DE

INSTRUKCJA OBSŁUGI
MONTAŻ URZĄDZENIA
Sprawdzić czy w korpusie zaworu tłoczkowego (rys. 2/poz. 2) znajduje się o-ring (rys. 2/poz. 3) i połączyć
z lancą (rys. 2/poz. 1) wkręcając, uzyskując szczelne połączenie.
Rys.2
A
A
B
B
Rys.3
Zamontować pas naramienny – wyregulować jego długość według potrzeb.
6
EN
PL
RU
DE
2
1
3

INSTRUKCJA OBSŁUGI
PRZYGOTOWANIE DO PRACY
Przed rozpoczęciem pracy należy przetestować działanie zaworu bezpieczeństwa.
Opisane poniżej czynności należy wykonać przy zbiorniku napełnionym wodą do pojemności nominalnej –
patrz tabela z danymi technicznymi.
Należy zawsze spuszczać ciśnienie ze zbiornika przed wykręceniem pompy!!!

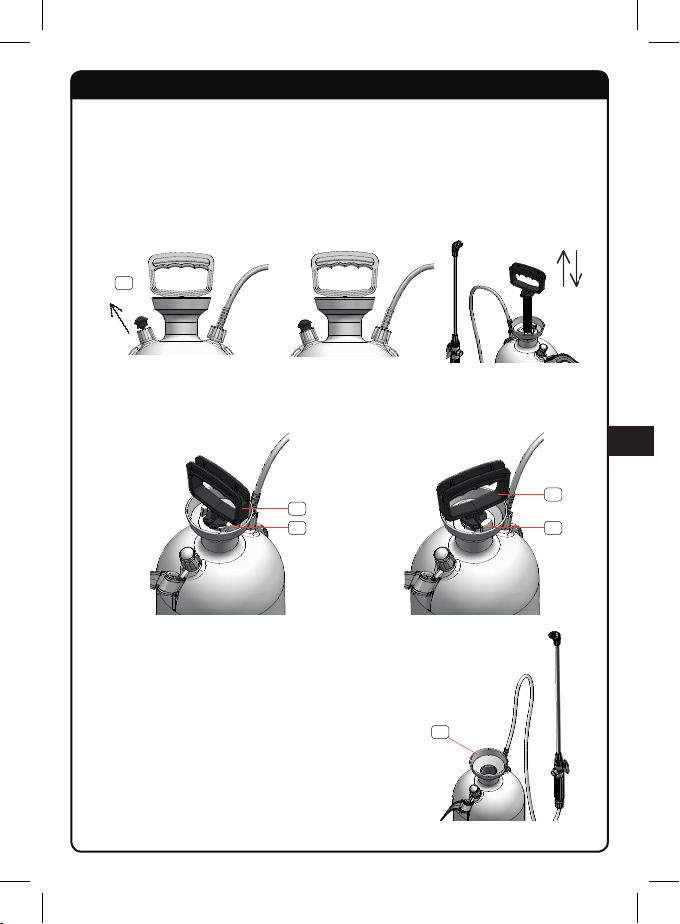

W celu spuszczenia ciśnienia ze zbiornika (rys 1/poz. 7) pociągnąć główkę zaworu bezpieczeństwa
(rys. 4a/poz. 1) i utrzymać w tej pozycji przez co najmniej 10 sekund, aż do całkowitego spuszczenia
ciśnienia.
Zawór bezpieczeństwa otwarty
Rys.4a
Zawór bezpieczeństwa zamknięty
Rys.4b Rys.4c
Wykręcić pompę ze zbiornika - w tym celu należy zablokować tłoczysko (rys. 5b/poz. 1) w uchwytach cy-
lindra (rys. 5b/poz. 2). Pompę odkręcać, trzymając tłoczysko (rys. 5b/poz. 1), w kierunku odwrotnym do
kierunku ruchu wskazówek zegara.
Tłoczysko niezablokowane
Rys.5a
Tłoczysko zablokowane
Rys.5b
Do kielicha (rys. 6/poz. 1) wlać wodę.
Wkręcić pompę i wykonać kilka ruchów tłoczyskiem (rys 4c)
doprowadzając do samoczynnego otwarcia zaworu bezpie-
czeństwa (rys. 4a). Należy pamiętać o zachowaniu szczelno-
ści połączenia. Przy poprawnym działaniu zaworu trzpień za-
woru (rys 4a/poz. 1) uniesie się do góry (zawór otworzy się)
i będzie temu towarzyszyć odgłos uchodzącego powietrza.
Zabrania się blokowania i dokonywania zmian konstrukcyjnych w zaworze bezpieczeństwa.
Rys.6
7
EN
PL
RU
DE
1
1
2
1
2
1

INSTRUKCJA OBSŁUGI
PRACA Z OPRYSKIWACZEM
Wykręcić pompę ze zbiornika – w tym celu należy zablokować tłoczysko (rys. 5b/poz. 1) w uchwytach
cylindra (rys. 5b/poz. 2). Pompę odkręcać, trzymając tłoczysko (rys. 5b/poz. 1), w kierunku odwrotnym do
kierunku ruchu wskazówek zegara.
Do kielicha (rys. 6/poz. 1) wlać ciecz roboczą przygotowaną wcześniej zgodnie z wytycznymi producenta.
W celu zabezpieczenia dyszy regulowanej przed zabrudzeniem podczas napełniania zbiornika cieczą zale-
ca się oparcie lancy o zbiornik (dysza skierowana ku górze).
Wkręcić pompę (rys. 1/poz. 4) w zbiornik (rys. 1/poz. 7). W tym celu zablokować tłoczysko pompy (rys.
5b/poz. 1) w uchwytach cylindra (rys. 5b/poz. 2). Należy pamiętać o zachowaniu szczelności połączenia.
Zablokowane w ten sposób tłoczysko może służyć jako uchwyt transportowy.
Przenieść opryskiwacz w miejsce pracy. Wykonując ruch tłoczyskiem (rys. 4c) pompować (wykonać około 20
pełnych ruchów) do momentu uruchomienia się zaworu bezpieczeństwa (rys. 4a/poz. 1). Otwarcie zaworu
bezpieczeństwa (rys. 4a/poz. 1) oznacza osiągnięcie maksymalnego ciśnienia w zbiorniku.

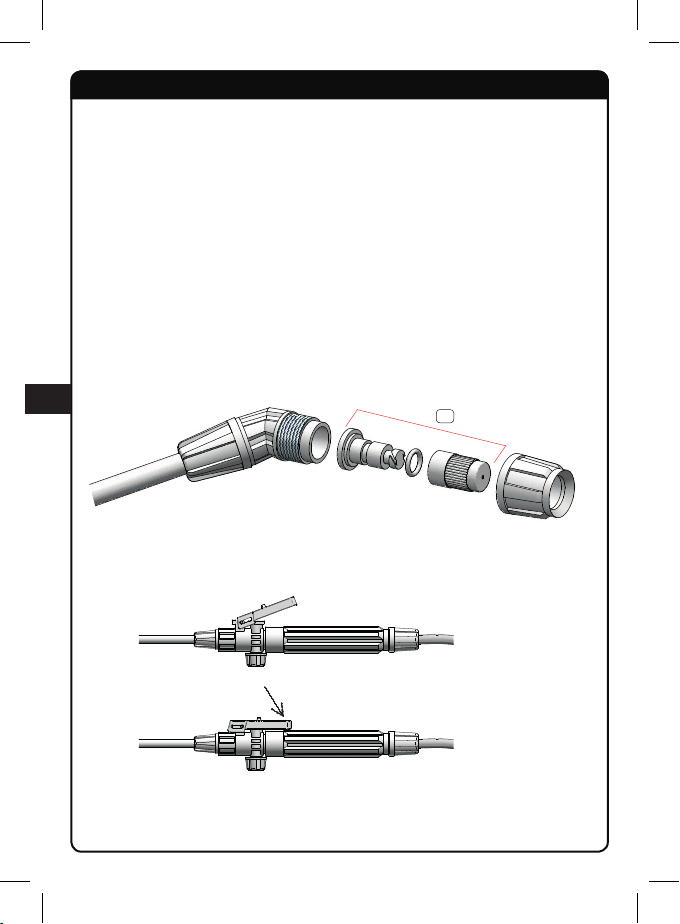

Skierować końcówkę lancy (rys. 7) w miejsce opryskiwania.
Rys.7
Następnie nacisnąć dźwignię zaworu rękojeści (rys. 8b). Oprysk prowadzić zgodnie z kierunkiem wiatru.
W trakcie pracy poziom ciśnienia w zbiorniku będzie malał. Ciśnienie w zbiorniku uzupełniać poprzez pom-
powanie.
Rys.8a
Rys.8b
8
EN
PL
RU
DE
1

INSTRUKCJA OBSŁUGI

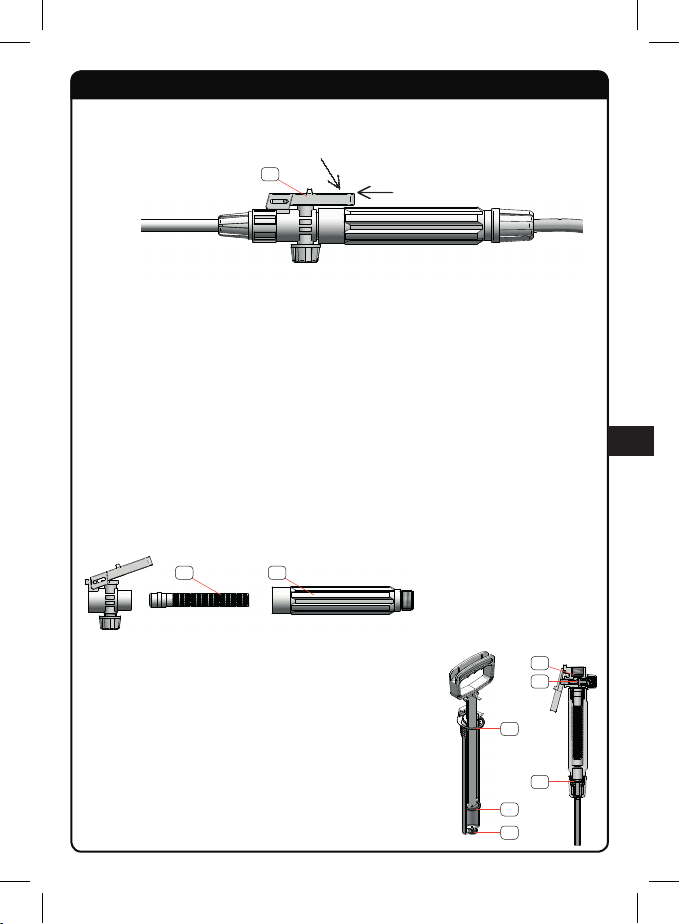

Blokada na dźwigni zaworu rękojeści umożliwia oprysk ciągły. W celu zablokowania należy nacisnąć
dźwignię (rys. 9/poz. 1) i przesunąć w przód jak na rysunku poniżej. Odblokowanie – wystarczy przesunąć
dźwignię (rys. 9/poz. 1) w przeciwnym kierunku.
Po zakończeniu pracy należy bezwzględnie spuścić ciśnienie ze zbiornika - patrz dział PRZYGOTOWANIE
DO PRACY.
Transport urządzenia może odbywać się na pasie naramiennym lub za uchwyt tłoczyska, który musi być wtedy
zablokowany w uchwytach cylindra. W obu przypadkach, bezwzględnie, pompa musi być szczelnie wkrę-
cona w zbiornik.
Każdorazowo po skończonej pracy opryskiwacz należy dokładnie przepłukać czystą wodą.
Spuścić ciśnienie ze zbiornika (rys. 1/poz. 7) pociągając za główkę zaworu bezpieczeństwa (rys. 4a/poz. 1).
Wykręcić pompę (rys. 1/poz. 4), do zbiornika (rys. 1/poz. 7) wlać czystą wodę (około 0,25 pojemności
zbiornika), wkręcić pompę (rys. 1/poz. 4) do uzyskania szczelnego połączenia i napompować zbiornik. Na
wcześniej opryskane powierzchnie wykonać oprysk w celu przepłukania układu urządzenia. Po skończeniu
spuścić ciśnienie ze zbiornika (rys. 1/poz. 7) za pomocą zaworu bezpieczeństwa (rys. 4a/poz. 1) i wykręcić
pompę (rys. 1/poz. 4). Wylać resztkę wody ze zbiornika.
Opryskiwacz powinien być przechowywany BEZ CIŚNIENIA w temperaturze +5°C do +35°C w zacienio-
nych miejscach, z dala od grzejników i poza zasięgiem dzieci. Zaleca się wykręcenie pompy (rys. 1/poz. 4)
ze zbiornika (rys. 1 / poz. 7).
Filtr (rys. 10/poz. 1) znajdujący się w rękojeści lancy (rys. 10) oraz dyszę regulowaną (rys. 7/poz. 1) znaj-
dującą się na końcu lancy (rys. 1/poz. 1) należy czyścić okresowo lub przed każdym dłuższym postojem.
W przypadku dłuższej przerwy w użytkowaniu opryskiwacza
należy wykonać prace konserwacyjne. W tym celu należy
usunąć z opryskiwacza pozostałości używanego środka, prze-
płukać opryskiwacz czystą wodą, a następnie posmarować
uszczelnienia olejem silikonowym (dostępny w zestawie).
Dodatkowookresowonależysmarowaćolejemsilikonowym
elementy ruchome i uszczelnienia opryskiwacza. Dotyczy
w szczególności uszczelnień wskazanych strzałkami na poniż-
szym rysunku.
9
EN
PL
RU
DE
1
Rys.9
Rys.10
1 2
1
2
3
2
3
1
Rys.11 a Rys.11 b

INSTRUKCJA OBSŁUGI
URUCHOMIENIE OPRYSKIWACZA PO ZIMIE LUB DŁUŻSZYM POSTOJU
Sprawdzić czy urządzenie, a w szczególności zbiornik, nie ma uszkodzeń mechanicznych. Następnie przepro-
wadzić czynności opisane w dziale PRZYGOTOWANIE DO PRACY.
RYZYKO SZCZĄTKOWE
Mimo, że firma KWAZAR CORPORATION Sp. z o.o. bierze odpowiedzialność za wzornictwo i konstrukcję
urządzenia w celu eliminacji niebezpieczeństwa, pewne elementy ryzyka podczas pracy są nie do uniknięcia.
Ryzyko szczątkowe wynika z błędnego zachowania się obsługującego.
Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:
- nie stosowanie się do zasad bezpieczeństwa opisanych w niniejszej instrukcji,
- używanie urządzenia do innych celów niż podano w niniejszej instrukcji,
- samowolne dokonywanie przeróbek.
Przyprzedstawianiu ryzykaszczątkowegowyrób traktujesięjakourządzenie,którezaprojektowanoiwykonano
według stanu techniki w roku jego wyprodukowania.
ZAGROŻENIA
Opryskiwacz jako urządzenie ciśnieniowe stwarza dodatkowe zagrożenie w postaci:
1. wybuch – rozerwanie zbiornika ciśnieniowego,
2. uszkodzenie tkanek miękkich strumieniem cieczy roboczej,
3. poparzenie cieczą roboczą,
4. zatrucie cieczą roboczą.
GWARANCJA I SERWIS
KARTA GWARANCYJNA – WARUNKI GWARANCJI
1. Uprawnienia z tytułu udzielonej gwarancji będą realizowane jedynie po przedstawieniu przez reklamują-
cego ważnej karty gwarancyjnej oraz czytelnej tabliczki znamionowej znajdującej się na zbiorniku opry-
skiwacza.
2. Gwarancja jest udzielona na okres 24 miesięcy od daty zakupu, nie więcej jednak niż 36 miesięcy od daty
produkcji. Okres ten nie dotyczy zastosowań komercyjnych.
3. Dla zastosowań komercyjnych gwarancja opiewa na okres 12 miesięcy od daty zakupu, nie więcej jednak
niż 24 miesiące od daty produkcji.
4. Gwarancja na zbiornik udzielana jest na okres 24 miesięcy.
5. Naprawa dokonana będzie w ciągu 14 dni od daty dostarczenia sprzętu do naprawy do Autoryzowane-
go Punktu Serwisowego lub bezpośrednio do producenta.
6. Gwarancja traci ważność w przypadku samodzielnych przeróbek lub po zastosowaniu produktu do apli-
kacji środków wykluczonych przez KWAZAR Corporation.
7. Do wszelkich napraw opryskiwacza wykonanych przez użytkownika we własnym zakresie powinny być
używane oryginalne części firmy KWAZAR CORPORATION Sp. z o.o. w tym uszczelnienia i akcesoria.
8. Gwarancja nie obejmuje uszczelnień jako elementów naturalnie zużywających się.
9. Ochroną gwarancyjną objęte są wyroby zakupione i znajdujące się na terenie Rzeczpospolitej Polskiej.
10.Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień
kupującego wynikających z niezgodności towaru z umową.
10
EN
PL
RU
DE
