Kyosho Curtiss P-40 Warhawk 40 User manual

SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
No.11009
●キットの他にそろえる物
REQUIRED FOR OPERATION
●組立て前の注意
BEFORE YOU BEGIN
●本体の組立て
ASSEMBLY
●オプションパーツ
OPTIONAL PARTS
●取扱いの注意
OPERATING YOUR MODEL SAFELY
WINGSPAN: 1422mm

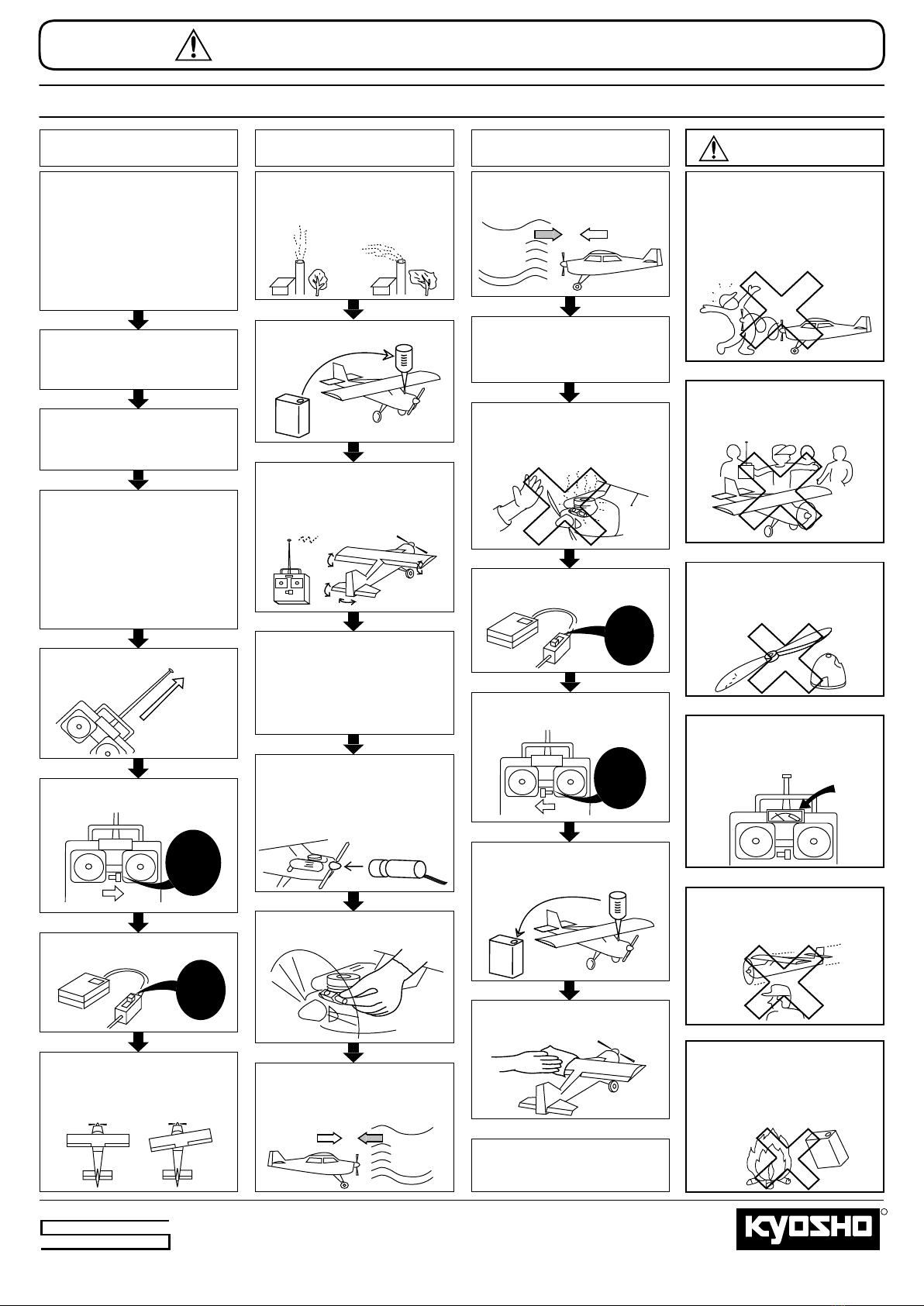

SAFETY PRECAUTIONS
This radio control model is not a toy!
For Intermediate
&
Advanced Flyers.
THE FINEST RADIO CONTROL MODELS
R
INSTRUCTION MANUAL
2
3
3~14
15
15~16
RADIO CONTROLLED ENGINE POWERED SCALE AIRCRAFT
KYOSHO SQS WARBIRD SERIES
Before commencing assembly, please read these instructions thoroughly.
※製品改良のため、予告なく仕様を変更する場合があります。
© 2001 KYOSHO／禁無断転載複製
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●動かして楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
組立／取扱説明書
中・上級者向
※組立てる前にこの説明書を良くお読みになり十分に理解してください。
目 次 INDEX
●First-time builders should seek the advice of experienced modellers
before commencing assembly and if they do not fully understand
any part of the construction.
●Assemble this kit only in places out of children's reach!
●Take care before operating this model.
You are responsible for this model's assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.

■カッターナイフ
Sharp Hobby Knife
■＋ドライバー（大、中、小）
Phillips Screwdriver (L, M, S)
■ラジオペンチ
Needle Nose Pliers
■キリ
Awl
■ハサミ
Scissors
■ニッパー
Wire Cutters
2
キットの他にそろえる物（別購入品） REQUIRED FOR OPERATION (Purchase separately!)
組立に必要な工具（別購入品） TOOLS REQUIRED (Purchase separately!)
1
■飛行機用4チャンネル以上プロポ
A minimum 4 channel radio control
system for aircraft
■単3乾 電池…12本
（送信機・受信機用）
12 AA-size batteries,
either dry cell or NiCd.
＊プロポの取扱い方は、プロポに付属の説明書を参考にしてください。
Read instruction manual supplied with radio control system thoroughly before use.
＊引込脚を使用する場合は、5チャネル以上のプロポと引込脚専用
サーボが必要です。
For retract gear, you will need 5 channel radio, 1 retract servo,
1 extension cord.
AAAA AAAA
AAAA
2
エンジン及びマフラー
■飛行機用エンジン
Model Aircraft Engine
■マフラー
Muffler
Engine and Muffler
■プラグ
Glow Plug
3
■延長コード…2本
Extension Lead x 2
(200mm)
■二股コード…1本
Y- Harness x 1
プロペラ
＊ご使用になるエンジンに合った
サイズをお買い求めください。
Purchase a propeller that
will suit your engine.
Propeller
下記商品のメーカー、サイズ等は、販売店とご相談ください。
CAUTION : For details concerning the equipment listed below
(size, maker, etc.), check with your hobby shop.
警告
空用(飛行機用)のプロポセット(4チャンネル以上)を必ず使用
してください。(空用以外使用禁止)
CAUTION :Only use radio control systems designed for  
aircraft.
注意
＊2サイクル 40 ~ 46
4サイクル 52 ~ 53
＊2 Stroke .40 ~ .46
4 Stroke .52 ~ .53
■プロペラ
Propeller
4
■シリコンチューブ
Fuel Tube
■両面テープ
Double Side Tape
■スポンジシート
Shock Protecting Foam
4チャンネル以上の飛行機用無線操縦機（プロポ）セット
（5サーボ：標準サーボ x5 ）と電池。
This model will require a minimum 4 channel radio control
(with 5 standard servos) for aircraft, if having fixed
undercarriage, or 5 channel radio (with 6 standard servos),
if fitting retractable undercarriage.
■ワンタッチプラグヒートセット
One-touch Plug Heater Set
燃料、始動用具
Required for engine starting:
■燃料ポンプ
Fuel Bottle
■プラグレンチ
Glow Plug Wrench
5
■グロー燃料
Model Glow Fuel.
MODEL
ENGINE
FUEL
6
SILICONE
Epoxy A
Epoxy B
■瞬間接着剤
Instant Glue
■エポキシ接着剤 (30分硬化型)
Epoxy Glue (30 minute type)
■シリコンシール剤
Silicone Glue
接着剤
Glue
ガソリンや灯油は使用禁止
WARNING: Never use petrol /
gasoline with glow
engines.
警告
さらに用意すると良いもの
■エンジン始動用スターター
Engine Starter
■スターター用12Vバッテリー
12V Battery (for starter)
＋
−
Other equipment for enhancing aircraft operation & performance
引込脚を使用する場合
For retracting landing gear.
■燃料フィルター
Fuel Filter
■ローテーション引込脚（40クラス）KYOSHO No.90081
Retracting Landing Gear
cf. HOBBICO 90 DEG ROTATING RETRACTS (HCAP 4060)
■ロッド、ビス類
Rod and screw
7
8
■ 2サイクルの場合各メーカーの
マフラーアダプター
Muffler extention
adapter (2 Stroke)

3
1
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、
当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2
3
説明書に使われているマーク
Symbols used throughout this instruction manual comprise the following:
主翼
Main Wing
1
エポキシ接着剤で接着する。
Apply epoxy glue.
左右同じように組立てる。
Assemble left and right
sides the same way.
別購入品。
Must be purchased separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
斜線部をカットする。
Cut off shaded portion.
2mm
余分をカットする。
Cut off excess.
瞬間接着剤で接着する。
Apply instant glue
(CA glue, super glue).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
●重要な注意事項があ
るマークです。
必ずお読みください。
Do not overlook this
symbol!
注意して組立てる所。
Pay close attention here! Warning!
主翼とエルロンの中心を
合わせる。
Align the center line of
main wing with aileron.
主翼
Main Wing
2
組立て前の注意 BEFORE YOU BEGIN
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
Cut away covering
film only.
フィルムのみ。
Feel for edges of
the holes underneath
of the film.
下穴あり(Pinhole)
主翼下面
View from Underside of Main Wing
低粘度瞬間接着剤がヒンジにしみこ
む様にして確実に接着する。
Secure aileron hinges with instant glue,
being careful not to glue the wing and
aileron together.

2 x 22mm ビス
Screw
4
2 x 6mm ビス
Screw
で舵角を調整する。
Adjust the travel of each control surface.
Please refer to .
23
23
Warning!
確実に取り付ける。
飛行中にはずれると操縦不可能になり事故につ
ながります。
2
3mm セットビス
Set Screw
4
2 x 6mm
3mm
4
エポキシ接着剤で接着する。
Apply epoxy glue.
左右同じように組立てる。
Assemble left and right sides
the same way.
別購入品
Must be purchased separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
主翼
Main Wing
4
主翼
Main Wing
3
2 x 6mm TPビス
TP Screw
8
Fix the screws securely.
Failure in flight will cause your model to crash.
Do not disregard this symbol!
Warning!
●重要な注意事項があるマークです。
必ずお読みください。
Included with the radio set.
プロポに付属のビス
Aileron Servo
エルロンサーボ
2 x 22mm
2mm
90°
2 x 6mm
2 x 6mm
1mm

Note, P13 24 〜P.14 29 , if you use retracting landing gear.
Ensure that the two wing halves are securely
glued together.
Warning!
確実に接着する。
引込脚にする場合は、P.13 24 〜P.14 29 も参考にする。
Note, P13 24 〜P.14 29 , if you use retracting landing gear.
引込脚にする場合は、P.13 24 〜P.14 29 も参考にする。
Note, P13 24 〜P.14 29 , if you use retracting landing gear.
引込脚にする場合は、P.13 24 〜P.14 29 も参考にする。
飛行中にはずれると操縦不可能になり事故につ
ながります。
4
ストッパー（大）
Stopper (L)
3mm セットビス
Set Screw
4
主翼
Main Wing
主翼
Main Wing
6
7
Cut away covering film only.
フィルムのみ。
フィルムのみ。
Cut away covering film only.
Apply instant glue
(CA glue, super glue).
瞬間接着剤で接着する。
Feel for edges of
the holes underneath
of the film.
下穴あり(Pinhole)
5
エポキシ接着剤で接着する。
Apply epoxy glue.
左右同じように組立てる。
Assemble left and right sides
the same way.
斜線部をカットする。
Cut off shaded portion.
主翼
Main Wing
5
3mm
Do not disregard this symbol!
Warning!
●重要な注意事項があるマークです。
必ずお読みください。

A’
A
A = A’
主翼
Main Wing
フィルムのみ。
Cut away only covering film.
主翼の穴に合わせる。
Align with main wing holes.
9
8
Engine Mount
Align lower face of engine
mount arm on "Crankshaft
Center line".
4 x 20mm
Cap Screw
44
Crankshaft Center Line
エンジンシャフトライン
エンジンマウント キャップビス 4mm
Blind Nut
4 x 35mm
Cap Screw
2
キャップビス
2
4mm
Washer
ワッシャー
マウントナット
エンジンマウントの取り
付け面と合わせる。
2
4mm
Blind Nut
マウントナット
M4×30mm
4mm
A2 A2
A4x20mm
4mm
4x20mm
Apply instant glue
(CA glue, super glue).
瞬間接着剤で接着する。
4mm
4.1mm
4mm
6
エポキシ接着剤で接着する。
Apply epoxy glue.
別購入品
Must be purchased separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
斜線部をカットする。
Cut off shaded portion.
2mm
注意して組立てる所。
Pay close attention here!

7
11
Fuel Tank
3x18mm
5mm
After confirming the position
(see front view of fuel tank),
insert and tighten the screw.
向きを確認してしめ込む。
Fix with silicone glue.
シリコンシール剤で固定する。
燃料タンク
3 x 18mm ビス
Screw
1
10
Engine Mount
Throttle Rod
117mm
4
3 x 30mm
Screw
4
3mm
Washer
4
3mm
Nut
3.1mm
エンジンマウント ビス ワッシャー ナット
エンコンロッド
エポキシ接着剤で接着する。
Apply epoxy glue.
別購入品
Must be purchased separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
Depends on the position
of the throttle arm.
キャブレターの位置に合わせる。
Engine Mount
Washer
3mm
3 x 25 mm
ワッシャー
Nut
3mm ナット
エンジンマウント
Engine
エンジン
4mm

A = AÕ B = BÕ
C = CÕ
Warning!
確実に接着する。飛行中にはずれると
操縦不能になり事故につながります。
Ensure that the horizontal stabiliser is
securely glued to the fuselage.
12
Cowling
カウリング
2 x 10mm TPビス
TP Screw
2 x 10mm
3 x 16mm
4
3 x 16mm TPビス
TP Screw
2
水平尾翼 / 垂直尾翼
Horizontal / Vertical Tail
13
エンジンに合わせ
てカウリングを
カットする。
Cut off the cowling in
the way of the engine.
1mm
2 x 10mm
Ensure that the horizontal
stabiliser is securely glued
to the fuselage.
水平尾翼と胴体は、隙間が
ないよう確実に接着する。
AAÕ
BÕ
B
CCÕ
付属のデカールはパッケージを参考に貼ってください。
Apply included decals to nose cowl side. For the correct location of decals, plese refer to the box top.
低粘度瞬間接着剤がヒンジにしみこ
む様にして確実に接着する。
Secure elevator hinges with instant glue,
being careful not to glue the elevator
to the horizontal stabiliser.
3mm
3mm
1mm
8
エポキシ接着剤で接着する。
Apply epoxy glue.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
斜線部をカットする。
Cut off shaded portion.
2mm
注意して組立てる所。
Pay close attention here!
Do not disregard this symbol!
Warning!
●重要な注意事項があるマークです。
必ずお読みください。
Ensure smooth non-binding
movement while assembling. Apply instant glue
(CA glue, super glue).
可動するように組立てる。 瞬間接着剤で接着する。 左右同じように組立てる。
Assemble left and right sides
the same way.
L
L

1
ストッパー（小）
Stopper (S)
3mm セットビス
Set Screw
2
1
2 x 10mm TPビス
TP Screw
Warning!
確実に接着する。
飛行中にはずれると操縦不能になり事故につながります。
1mm
To servo .
To elevator horn.
サーボ側。
エレベーターホーン側。
15
Rudder / Elevator Rod
ラダー/エレベーターロッド
X
2
To servo.
To rudder horn.
2mm
2mm
Heat-shrink Tube
Slide heat shrink tubes over linkage rods and use
a hair dryer or similar to secure (shrink) them in place.
Be careful not to scorch the
heat-shrink tube!
サーボ側。
Bend at end of rod.
折り曲げる。
ラダーホーン側。
収縮チューブ
チューブを燃やさないように
注意して暖めて収縮させる。
火気に注意。
14
Rudder / Elevator Rod
ラダー/エレベーターロッド
2mm
ストッパー（小）
Stopper (S)
3mm
2 x 10mm
低粘度瞬間接着剤がヒンジにしみこ
む様にして確実に接着する。
Secure rudder hinges with instant glue,
being careful not to glue the rudder
to the vertical fin.
To elevator horn.
エレベーターホーン側。
To rudder horn.
ラダーホーン側。
300mm
300mm
100mm
100mm
Ensure that the Vertical Fin is securely glued to the fuselage.
X
2
9
エポキシ接着剤で接着する。
Apply epoxy glue.
別購入品
Must be purchased separately!
2セット組み立てる。（例）。
Assemble as many times as
specified (here:twice).
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
垂直尾翼
Vertical Fin
注意して組立てる所。
Pay close attention here!
16
Apply instant glue
(CA glue, super glue).
瞬間接着剤で接着する。
Do not disregard this symbol!
Warning!
●重要な注意事項があるマークです。
必ずお読みください。

ラダーホーン
Rudder horn
2 x 14mm
Screw
ビス
2
2 x 14mm
Screw
ビス
2
2 x 6mm ビス
Screw
1
3mm セットビス
Set Screw
2
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
2 x 6mm
10
斜線部をカットする。
Cut off shaded portion.
Horizontal Stabiliser
水平尾翼
17
Vertical Fin / Rudder
垂直尾翼
18
Horizontal Stabiliser
水平尾翼
19
Vertical Fin / Rudder
垂直尾翼
20
2 x 6mm ビス
Screw
1
3mm セットビス
Set Screw
2
2mm
2 x 14mm
フィルムとバルサ
（下地）をカット
Cut away film
and balsa.
2 x 6mm 3mm
100mm
30mm
2mm
余分をカットする。
Cut off excess.
余分をカットする。
Cut off excess.
余分をカットする。
Cut off excess.
エレベーターホーン
Elevator horn
2 x 14mm
100mm
50mm
フィルムとバルサ
（下地）をカット
Cut away film
and balsa.
2 x 6mm
3mm
Elevator rod
エレベーターロッド
ラダーロッド
Rudder rod
