Kyosho P-51D Mustang 40 User manual

SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
No.11808
●キットの他にそろえる物
REQUIRED FOR OPERATION
●組立て前の注意
BEFORE YOU BEGIN
●本体の組立て
ASSEMBLY
●オプションパーツ
OPTIONAL PARTS

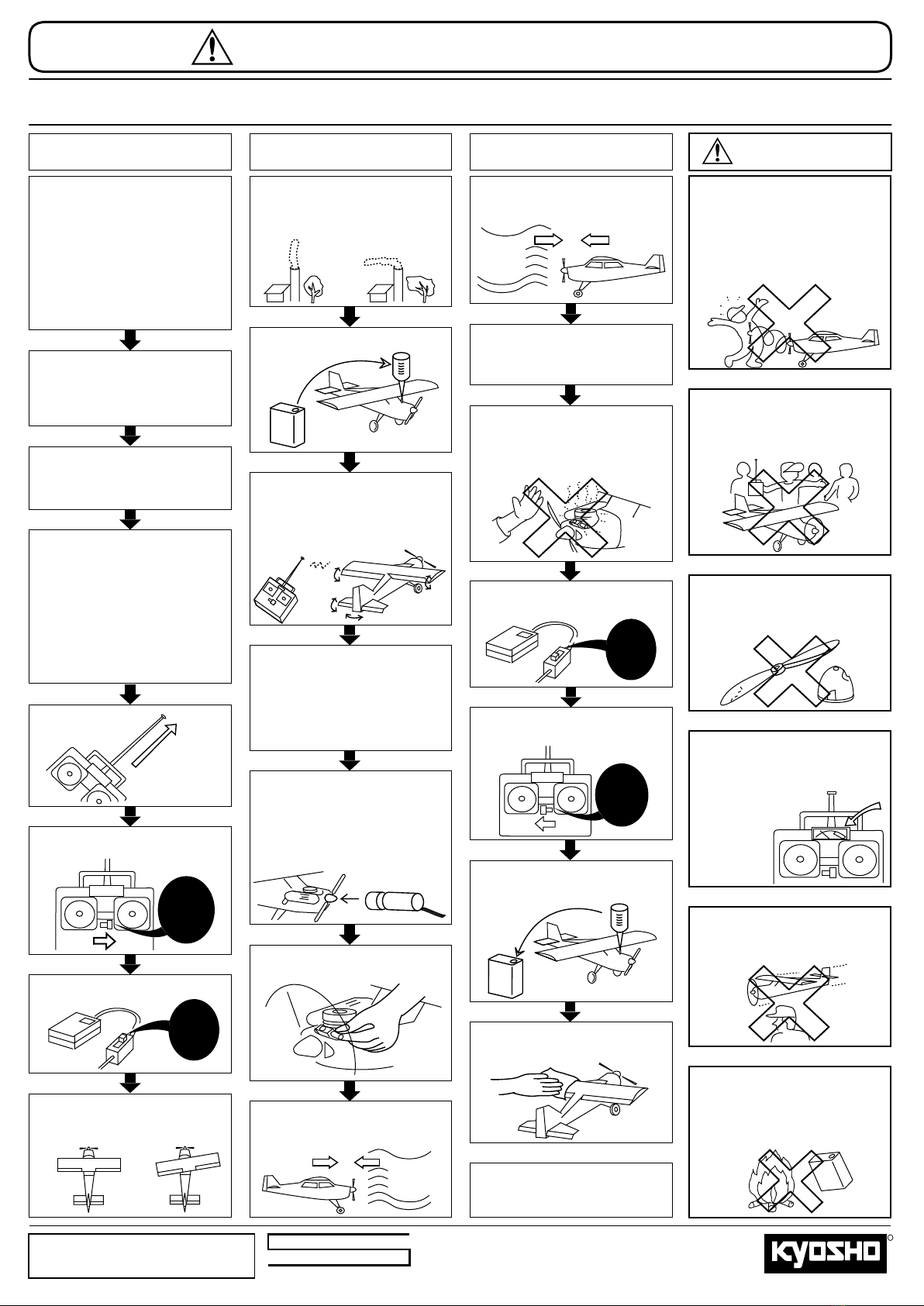

●取扱いの注意
OPERATING YOUR MODEL SAFELY
WINGSPAN: 1390mm
SAFETY PRECAUTIONS
This radio control model is not a toy!
For Intermediate
&
Advanced Flyers.
THE FINEST RADIO CONTROL MODELS
R
INSTRUCTION MANUAL
2
3
3~14
15
15~16
RADIO CONTROLLED ENGINE POWERED SCALE AIRCRAFT
KYOSHO SUPER QUALITY WARBIRDS SERIES
Before commencing assembly, please read these instructions thoroughly.
P-51D MUSTANG 40
※製品改良のため、予告なく仕様を変更する場合があります。
© 2000 KYOSHO／禁無断転載複製
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●動かして楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
P‑51D ムスタング 40
組立／取扱説明書
中・上級者向
※組立てる前にこの説明書を良くお読みになり十分に理解してください。
目 次 INDEX
●First-time builders should seek the advice of experienced modellers
before commencing assembly and if they do not fully understand
any part of the construction.
●Assemble this kit only in places out of children's reach!
●Take care before operating this model.
You are responsible for this model's assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.

■カッターナイフ
Sharp Hobby Knife
■＋ドライバー（大、中、小）
Phillips Screwdriver (L, M, S)
■ラジオペンチ
Needle Nose Pliers
■キリ
Awl
■ハサミ
Scissors
■ニッパー
Wire Cutters
2
キットの他にそろえる物（別購入品） REQUIRED FOR OPERATION (Purchase separately!)
組立に必要な工具（別購入品） TOOLS REQUIRED (Purchase separately!)
1
■飛行機用4チャンネル以上プロポ
A minimum 4 channel radio control
system for aircraft
■単3乾 電池…12本
（送信機・受信機用）
12 AA-size batteries,
either dry cell or NiCd.
＊プロポの取扱い方は、プロポに付属の説明書を参考にしてください。
Read instruction manual supplied with radio control system thoroughly before use.
＊引き込み脚を使用する場合は、5チャネル以上のプロポと引き込み脚
専用サーボが必要です。
For retract gear, you will need 5channel radio, 1 retract servo,
1 extension cord.
AAAA AAAA
AAAA
2
エンジン及びマフラー
■飛行機用エンジン
Model Aircraft Engine
■マフラー Muffler
■マフラーアダプター
Muffler Adapter
Engine and Muffler
■プラグ
Glow Plug
3
■延長コード…2本
Extension Lead x 2
(200mm)
■二股コード…1本
Y- Harness x 1
プロペラ
＊ご使用になるエンジンに合った
サイズをお買い求めください。
Purchase a propeller that
will suit your engine.
Propeller
下記商品のメーカー、サイズ等は、販売店とご相談ください。
CAUTION : For details concerning the equipment listed below
(size, maker, etc.), check with your hobby shop.
警告
空用(飛行機用)のプロポセット(4チャンネル以上)を必ず使用
してください。(空用以外使用禁止)
CAUTION : Only use radio control systems designed for  
aircraft.
注意
＊2サイクル 40 ~ 46
4サイクル 48 ~ 53
＊2 Stroke .40 ~ .46
4 Stroke .48 ~ .53
■プロペラ
Propeller
4■シリコンチューブ
Fuel Tube
■スポンジシート
Shock Protecting Foam
4チャンネル以上の飛行機用無線操縦機（プロポ）セ
ット（5サーボ：標準サーボ x5 ）と電池。
This model will require a minimum 4 channel radio control
(with 5 standard servos) for aircraft, if having fixed
undercarriage, or 5 channel radio (with 6 standard servos),
if fitting retractable undercarriage.
■ワンタッチプラグヒートセット
One-touch Plug Heater Set
燃料、始動用具
Required for engine starting:
■燃料ポンプ
Fuel Bottle
■プラグレンチ
Glow Plug Wrench
5
■グロー燃料
Model Glow Fuel.
MODEL
ENGINE
FUEL
6
SILICONE
Epoxy A
Epoxy B
■瞬間接着剤
Instant Glue
■エポキシ接着剤 (30分硬化型)
Epoxy Glue (30 minute type)
■シリコンシール剤
Silicone Glue
接着剤
Glue
ガソリンや灯油は使用禁止
WARNING: Never use petrol/
gasoline with glow
engines.
警告
さらに用意すると良いもの
■エンジン始動用スターター
Engine Starter
■スターター用12Vバッテリー
12V Battery (for starter)
＋
−
Other equipment for enhancing aircraft operation & performance
引き込み脚を使用する場合
For retracting landing gear.
■燃料フィルター
Fuel Filter
■引き込み脚セット
Retracting landing gear ■ロッド、ビス類
Rod and screw
7
8

3
1
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社
「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2
5
説明書に使われているマーク
Symbols used throughout this instruction manual comprise the following:
主翼
Main Wing
1
エポキシ接着剤で接着する。
Apply epoxy glue.
左右同じように組立てる。
Assemble left and right
sides the same way.
別購入品。
Must be purchased separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
斜線部をカットする。
Cut off shaded portion.
2mm
余分をカットする。
Cut off excess.
瞬間接着剤で接着する。
Apply instant glue
(CA glue, super glue).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
●重要な注意事項があ
るマークです。
必ずお読みください。
Do not overlook this
symbol!
注意して組立てる所。
Pay close attention here! Warning!
低粘度瞬間接着剤がヒンジにしみこ
む様にして確実に接着する。
Secure aileron hinges with instant glue,
being careful not to glue the wing and
aileron together.
主翼
Main Wing
2
組立て前の注意 BEFORE YOU BEGIN
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
Cut away the film along the edges.
ホーンの穴のみカット。
Feel for the edges of the holes
underneath of the film.
Cut away the film along the edges
下穴あり（Pinhole）
主翼とエルロンの中心を
合わせる。
Align the center line of
main wing with aileron.
フイルムのシワはドライヤーで修正できます。
あまり高温で行うとフイルムに穴の開くことがあります。ご注意ください。
Use a hair drier to spread out wrinkle on the film.
But,be careful of the temperature. High temperature may damage the film.
3
グロー燃料が、直接プリント済みフィルムにかかると、プリント部分が色落ちする場合があります。
給油時はご注意ください。
Pay attention not to spill fuel on the film. It may fade color of the film.
4

2 x 6mm 3mm
2 x 22mm
2 x 22mm ビス
Screw
4
2 x 6mm ビス
Screw
で舵角を調整する。
Adjust the travel of each control surface.
Please refer to .
22
22
2mm
Warning!
確実に取り付ける。
飛行中にはずれると操縦不可能になり事故につ
ながります。
2
3mm セットビス
Set Screw
4
90°
2 x 6mm
2 x 6mm
4
主翼
Main Wing
4
主翼
Main Wing
3
Included with the radio set.
プロポに付属のビス
2 x 6mm TPビス
TP Screw
8
Make certain parts are aligned accurately and
play is reduced to a minimum.
Tighten screws securely
Do not disregard this symbol!
Warning!
●重要な注意事項があるマークです。
必ずお読みください。
1mm
左右同じように組立てる。
Assemble left and right sides
the same way.
エポキシ接着剤で接着する。
Apply epoxy glue.
別購入品
Must be purchased separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
Aileron Servo
エルロンサーボ

Ensure that the two wing halves are securely
glued together.
Warning!
確実に接着する。
引き込み脚にする場合は、P.13 24 〜P.14 29 も参考にする。
Note, P13 24 〜P.14 29 , if you are using retracting landing gear.
引き込み脚にする場合は、P.13 24 〜P.14 29 も参考にする。
Note, P13 26 〜P.14 31 , if you are using retracting landing gear.
引き込み脚にする場合は、P.13 26 〜P.14 31 も参考にする。
飛行中にはずれると操縦不可能になり事故につ
ながります。
3mm
4
ストッパー（大）
Stopper (L)
3mm セットビス
Set Screw
8
4
3 x 10mm TPビス
TP Screw
主翼
Main Wing
主翼
Main Wing
6
7
フィルムのみ。
Cut away covering film only.
Cut away covering film only.
フィルムのみ。
3 x 10mm
下穴あり（マーク）
Feel for the edges of the holes
underneath of the film.
Cut away the film along the edges
2mm
Note, P13 24 〜P.14 29 , if you are using retracting landing gear.
5
エポキシ接着剤で接着する。
Apply epoxy glue.
左右同じように組立てる。
Assemble left and right sides
the same way.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
斜線部をカットする。
Cut off shaded portion.
2mm
主翼
Main Wing
5

A = AÕ
主翼
Main Wing
フィルムのみ。
Cut away only covering film.
9
8
Engine Mount
Align lower face of engine
mount arm on "Crankshaft
Center line".
4 x 20mm
Cap Screw
4
4
4x20mm
4mm
A
A2 A2
Crankshaft Center Line
5mm
エンジンシャフトライン
エンジンマウント
キャップビス
4mm
Blind Nut
4 x 35mm
Cap Screw
キャップビス
2
4mm
Washer
ワッシャー
マウントナット
エンジンマウントの取り
付け面と合わせる。
2
4mm
Blind Nut
マウントナット 4×35mm
主翼の穴に合わせる。
4.1mm
Align with main wing holes.
AÕA
フィルムのみ。
Cut away only covering film.
Apply instant glue
(CA glue, super glue).
瞬間接着剤で接着する。
2
6
エポキシ接着剤で接着する。
Apply epoxy glue.
別購入品
Must be purchased separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
斜線部をカットする。
Cut off shaded portion.
2mm
注意して組立てる所。
Pay close attention here!

113mm
3.1mm
7
11
Fuel tank
3x18mm
5mm
After confirming the position
(see front view of fuel tank),
insert and tighten the screw.
向きを確認してしめ込む。
Fix with silicone glue.
シリコンシール剤で固定する。
燃料タンク
3 x 18mm ビス
Screw
1
10
Engine Mount
Throttle Rod
4
3 x 30mm
Screw
4
3mm
Washer
4
3mm
Nut
4mm
エンジンマウント
ビス
ワッシャー
ナット
エンコンロッド
エポキシ接着剤で接着する。
Apply epoxy glue.
別購入品
Must be purchased separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
Engine Mount
Washer
3mm
3 x 30 mm
ワッシャー
Nut
3mm ナット
エンジンマウント
Engine
エンジン
Depends on the position
of the throttle arm.
キャブレターの位置に合わせる。

CCÕ
AAÕ
BÕ
B
L
3mm
フィルムのみ.
Cut away only covering film.
3mm
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
A = AÕ B = BÕ
C = CÕ
Warning!
確実に接着する。飛行中にはずれると
操縦不能になり事故につながります。
Make certain parts are aligned accurately
and play is reduced to a minimum
Ensure that the horizontal
stabiliser is securely glued
to the fuselage.
12
Cowling
カウリング
2 x 10mm
水平尾翼 / 垂直尾翼
Horizontal / Vertical Tail
13
水平尾翼と胴体は、隙間が
ないよう確実に接着する。
低粘度瞬間接着剤がヒンジにしみこ
む様にして確実に接着する。
Secure elevator hinges with instant glue,
being careful not to glue the elevator
to the horizontal stabiliser.
エンジンに合わせ
てカウリングを
カットする。
Relieve the cowl to
clear the engine head.
2 x 10mm TPビス
TP Screw
4
3 x 16mm TPビス
TP Screw
2
3 x 16mm
3mm
1mm
8
エポキシ接着剤で接着する。
Apply epoxy glue.
斜線部をカットする。
Cut off shaded portion.
注意して組立てる所。
Pay close attention here!
Do not disregard this symbol!
Warning!
●重要な注意事項があるマークです。
必ずお読みください。
Ensure smooth non-binding
movement while assembling. Apply instant glue
(CA glue, super glue).
可動するように組立てる。 瞬間接着剤で接着する。
X
2
2セット組み立てる。（例）。
Assemble as many times as
specified (here:twice).
左右同じように組立てる。
Assemble left and right sides
the same way.
L
X
2

1
ストッパー（小）
Stopper (S)
3mm セットビス
Set Screw
2
1
2 x 10mm TPビス
TP Screw
100mm
Warning!
確実に接着する。
飛行中にはずれると操縦不能になり事故につながります。
To servo .
To elevator horn.
サーボ側。
エレベーターホーン側。
15
Rudder / Elevator Rod
ラダー / エレベーターロッド
To servo.
To rudder horn.
2mm
2mm
Heat-shrink Tube
Beware of the flame! Slide heat shrink tubes over linkage rods and use
a hair drier or similar to secure (shrink) them in place.
Be careful not to scorch the
heat-shrink tube!
サーボ側。
Bend at end of rod.
折り曲げる。
ラダーホーン側。
収縮チューブ
チューブを燃やさないように
注意して暖めて収縮させる。
火気に注意。 火気に注意。
14
Rudder / Elevator Rod
ラダー / エレベーターロッド
450mm
450mm
ラダーホーン側。
To rudder horn.
To elevator horn.
エレベーターホーン側。
低粘度瞬間接着剤がヒンジにしみこ
む様にして確実に接着する。
Secure rudder hinges with instant glue,
being careful not to glue the rudder
to the vertical fin.
ストッパー（小）
Stopper (S)
3mm
2 x 10mm
1mm
ﾏ
100mm
2mm
9
エポキシ接着剤で接着する。
Apply epoxy glue.
別購入品
Must be purchased separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
垂直尾翼
Vertical Fin
注意して組立てる所。
Pay close attention here!
16
Apply instant glue
(CA glue, super glue).
瞬間接着剤で接着する。
Do not disregard this symbol!
Warning!
●重要な注意事項があるマークです。
必ずお読みください。

3mm 2mm
3mm
2mm
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
125mm
47mm
エレベーター
Elevator Rod
ラダーホーン
Rudder horn
2 x 6mm
3mm
エレベーターホーン
Elevator horn 3mm
2 x 6mm
120mm
30mm
ラダー
Rudder Rod
2 x 14mm
余分をカットする。
Cut off excess.
余分をカットする。
Cut off excess.
2mm
2mm
2 x 14mm
Vertical Fin
垂直尾翼
17
2 x 14mm
Screw
ビス
2
2 x 6mm ビス
Screw
1
3mm セットビス
Set Screw
2
Horizontal Tail /Stabiliser
水平尾翼
18
2 x 14mm
Screw
ビス
2
2 x 6mm ビス
Screw
1
3mm セットビス
Set Screw
2
余分をカットする。
Cut off excess.
