LaserLiner SensoLite 310 User manual

DE
EN
NL
DA
FR
ES
IT
02
07
12
17
22
27
32
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
magnetic

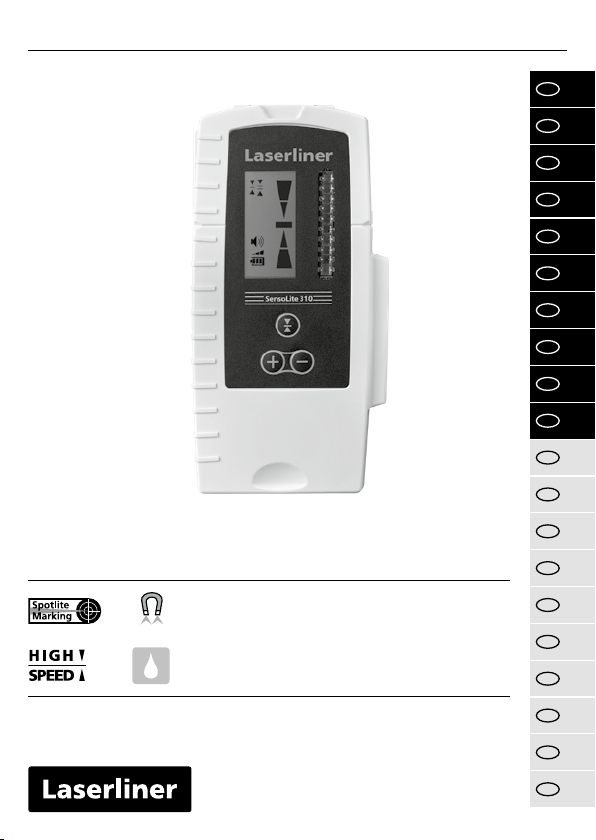

SensoLite 310
IP 66
37
42
47
PL
FI
PT

02
Laserempfänger für rote und grüne Rotationslaser
– Je ein LCD-Display auf Vorder- und Rückseite
– Fünfstufige Anzeige, verschiedene akustische Melodien unterstützen
die optischen Anzeigen
– Extrem lauter Piezo-Summton möglich
– Kopf- und Seitenmagnete
– Empfangsbereich 300 m für rote Laser, 200 m für grüne Laser
– Robuste Ausführung
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-
und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise
im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen
Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-
wahren und bei Weitergabe des Gerätes mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Baulich darf das Gerät nicht verändert werden.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
DE

SensoLite 310
03
Besondere Produkteigenschaften und Funktionen
Die SpotLite-Funktion – ein projizierter Lichtstrahl in Höhe des
Laserstrahls – erleichtert das genaue Markieren und vermeidet Parallaxefehler.
Der Empfänger ermöglicht schnelle Reaktionszeiten – schnelles
Erkennen spart Arbeitszeit.
magnetic Optimales Arbeiten wird bei einer Vielzahl der Messgeräte durch
magnetische Haftung ermöglicht. Die Hände sind für andere Arbeitsabläufe
frei.
IP 66
Schutz vor Staub und Wasser – Der Laserempfänger zeichnet sich
durch besonderen Schutz vor Staub und Regen aus.
Gefährdung durch starke Magnetfelder
Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven
Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten
(z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.
Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die je-
weiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie
beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche
Vorschrift BGV B11 §14 „Elektromagnetische Felder“.
Um eine störende Beeinussung zu vermeiden, halten Sie die Magnete stets in
einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten
und Geräten entfernt.
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und
vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen
Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem
sauberen, trockenen Ort.
DE

04
OFF
18
19
20
17
16
15
14
13 12
3
4
7
10
11
1
2
5
9
8
6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

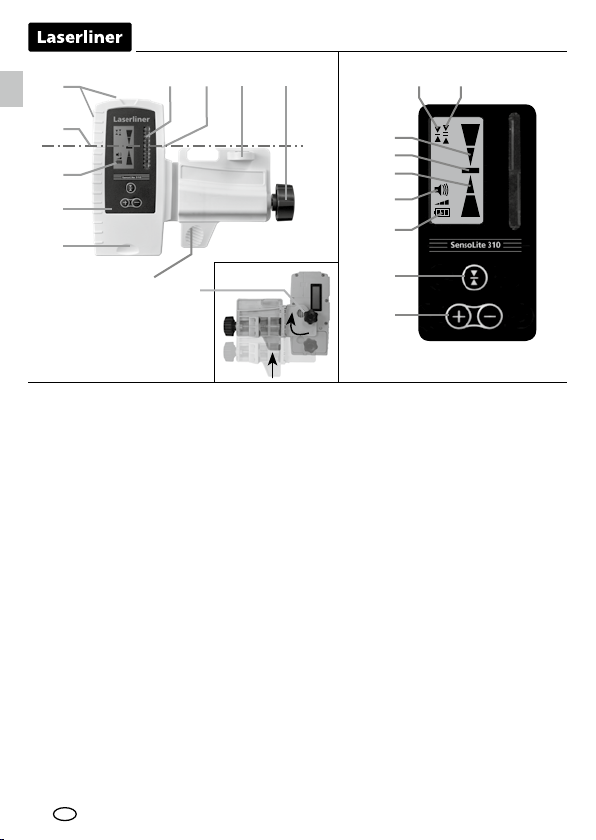

Umlaufende Markierungsnut
Magnete
Empfangsfeld Laserstrahl
SpotLite Marking LED
Libelle
Befestigungsschraube für
Messlatten
Universalhalterung
Verbindungsschraube /
Lautsprecher (Rückseite)
Batteriefach (Rückseite)
Bedienfeld
LCD-Anzeige
(Vorder- und Rückseite)
Freihandbereich
Feinbereich
Handempfänger über
Laserniveau
Exakt im Laserniveau
Handempfänger unter
Laserniveau
Anzeige Lautstärke
Anzeige Batterieladezustand
Gerät einschalten /
Umschaltung: Feinbereich,
Freihandbereich /
Gerät ausschalten:
Taste 3 Sek. lang drücken
Lautstärke einstellen
DE

SensoLite 310
05
+
–
9V
50 mm
Laser

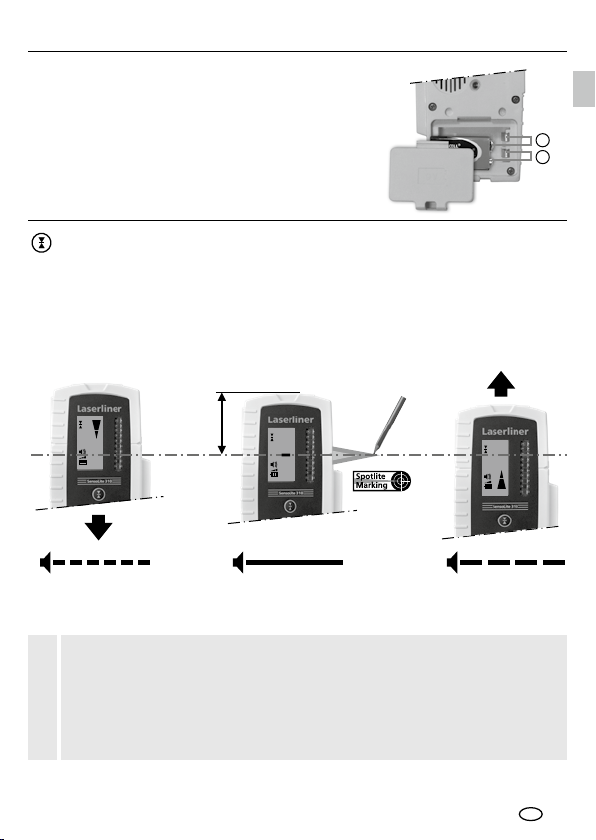

Einlegen der Batterie
Öffnen Sie das Batteriefach auf der Gehäuse-
rückseite und setzen Sie eine 9V Batterie ein.
Dabei auf korrekte Polarität achten.
Um die Batterielebensdauer zu verlängern,
schaltet sich der Empfänger nach ca. 5 Minuten
ohne Anwendung automatisch aus.
Arbeiten mit dem Laserempfänger
Den Rotationslaser auf die maximale Drehzahl einstellen und den
Laserempfänger einschalten.
Jetzt kann der Laserempfänger den Laserstrahl auf großer Distanz optimal
erkennen. Bewegen Sie den Laserempfänger durch den Laserstrahl auf-
und abwärts, bis die mittlere Anzeige (15) erscheint. Markieren Sie nun die
Messhöhe an der umlaufenden Markierungsnut.
Dauerton = Markieren Sie
das Referenzmaß
schnelles Piepen langsames Piepen
Der Laser-Empfänger verfügen über 2 Toleranzbereiche:
– Freihand-Bereich (12): Modus mit größerer Toleranz, für grobes
Ausrichten von Hand.
– Fein-Bereich (13): Modus mit kleinerer Toleranz, für feines Ausrichten
(z.B. mit Messlatten).
!
DE

06
Technische Daten (technische Änderungen vorbehalten. 19W08)
Laser-Empfangsbereich
(Die maximale Reichweite ist
vom Rotationslaser abhängig)
max. 300 m / rote Rotationslaser
max. 200 m / grüne Rotationslaser
Erforderliche Rotationsdrehzahl 300 – 1100 U/min
Schutzklasse IP 66
Stromversorgung 1 x 9V 6LR61 (9-V-Block)
Arbeitsbedingungen 0°C … 50°C, Luftfeuchtigkeit max. 80%rH, nicht kondensierend, Arbeits-
höhe max. 4000 m über NN (Normalnull)
Lagerbedingungen 0°C … 70°C, Luftfeuchtigkeit max.
80%rH, nicht kondensierend
Gewicht 0,29 kg (inkl. Batterie)
Abmessungen (B x H x T) 83 x 29 x 160 mm
Universalhalterung
Der Laserempfänger kann mit der Universal-
halterung an Messlatten befestigt werden.
Die Fleximesslatte ist für alle Messungen von
Bödenhöhen zu empfehlen. Mit dieser können
Sie ohne zu rechnen direkt Höhenunterschiede
ermitteln.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=AII
DE

SensoLite 310
07
Laser receiver for red and green rotary lasers
– One LCD on the front and one on the rear
– Five-digit display, various acoustic melodies support the optical indicators
– Extremely loud piezo buzz tone possible
– Head and side magnets
– Reception range 300 m for red lasers, 200 m for green lasers
– Extremely durable design
Completely read through the operating instructions, the "Warranty and
Additional Information" booklet as well as the latest information under
the internet link at the end of these instructions. Follow the instructions
they contain. This document must be kept in a safe place and passed
on together with the device.
!
General safety instructions
– The device must only be used in accordance with its intended purpose
and within the scope of the specications.
– The measuring tools and accessories are not toys.
Keep out of reach of children.
– The structure of the device must not be modied in any way.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its
functions fail or the battery charge is weak.
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility
regulations and limit values in accordance with EMC-Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol
stations or in the vicinity of people with pacemakers – may apply.
Electronic devices can potentially cause hazards or interference or be
subject to hazards or interference.
EN

08
Special product features
The SpotLite function – a projected light beam at the height of
the laser beam – makes precise marking easy and prevents parallax errors.
The receiver speeds up response times - rapid detection
accelerates work rates.
magnetic For many measuring tools, the key to optimum working is
magnetic adhesion. This leaves the hands free to complete other tasks.
IP 66
Protection against dust and water – The laser receiver is
exceptionally well protected against dust and rain.
Danger - powerful magnetic fields
Powerful magnetic fields can adversely affect persons with active medical
implants (e.g. pacemaker) as well as electromechanical devices (e.g. magnetic
cards, mechanical clocks, precision mechanics, hard disks).
With regard to the effect of powerful magnetic fields on persons, the
applicable national stipulations and regulations must be complied with
such as BGV B11 §14 „electromagnetic fields“ (occupational health and
safety - electromagnetic fields) in the Federal Republic of Germany.
To avoid interference/disruption, always keep the implant or device a safe
distance of at least 30cm away from the magnet.
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning agents,
scouring agents and solvents. Remove the battery(ies) before storing for longer
periods. Store the device in a clean and dry place.
EN

SensoLite 310
09
OFF
18
19
20
17
16
15
14
13 12
3
4
7
10
11
1
2
5
9
8
6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
All-round marking groove
Magnets
Receiver field for laser beam
SpotLite Marking LED
Vial
Fastening screw for levelling
staffs
Universal mount
Binding screw / loudspeaker
(rear side)
Battery compartment (rear side)
Control panel
LC-Displays (front and rear side)
Free-hand range
Fine range
Hand receiver above laser level
Precisely on laser level
Hand receiver below laser level
Volume indicator
Low battery indicator
Switch on /
Hand receiver mode /
Switch: Precision range /
Free-hand range
Switch off:
press button 3 seconds
Volume adjustment
EN

10
+
–
9V
50 mm
Laser
Inserting the battery
Open the battery compartment on the
housing‘s rear side and insert a 9V battery.
Correct polarity must be observed.
In order to preserve the battery life,
the receiver switches off automatically
if it is not used for around 5 minutes.
Working with the laser receiver
Set the rotary laser to maximum speed and switch the laser receiver on.
It is able to detect the laser beam at a great distance now. Move the
SensoLite up and down through the laser beam until the middle indicator
(15) appears. Mark the measured height at the perimeter marking groove.
continuous tone
= mark the reference
rapid peeping slow peeping
The laser receiver has two tolerance settings:
– Free-hand range (12): Display with larger tolerance for rough
alignment by hand.
– Precision range (13): Display with smaller tolerance for precision
alignment (e.g. levelling staff).
!
EN
