LaserLiner DistanceCheck User manual

DistanceCheck
Laser
645-655 nm
04
08
12
16
20
24
28
32
36
40
44
48
52
DE
GB
NL
DK
FR
ES
IT
PL
FI
PT
SE
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
SI
HU
SK

02
Laser
2 x Typ AAA / LR03
1,5V / Alkaline

DistanceCheck
03
x·y=m2
x
y
xy
z
x·y·z=m
3

04
a
c
b
d
e
i
g
h
f
1.
2.
3.
4.
DE
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlage ist aufzubewahren und
bei Weitergabe der Lasereinrichtung mitzugeben.
!
Kompakter Laser-Entfernungsmesser zum Messen von
Längen, Flächen und Volumen im Innenbereich
Allgemeine Sicherheitshinweise
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 645-655 nm
EN 60825-1:2014
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit
optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
1.
2.
3.
4.
TASTATUR:
AN / Messen /
min/max-Dauermessung
Länge, Fläche, Volumen /
Display drehen
Messebene (Referenz)
hinten / Pin / vorne /
Messeinheit m / ft / inch / ft-inch
Löschen der letzten Messwerte / AUS
a
b
c
d
e
f
g
h
i
DISPLAY:
Messebene (Referenz)
hinten / Pin / vorne
Längenmessung
Flächenmessung
Volumenmessung
min/max-Dauermessung
Messwerte / Messergebnisse
Einheit m / ft / inch / ft-inch
Batteriesymbol
Fehlfunktion

DistanceCheck
05
2 sec
1x
1x
1 sec
2x
1x 2x
1x
1 sec 1 sec 1 sec
1x
1x 1 sec
2x
3 sec
1 sec
2x
3 sec
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind während
des Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Dieses Gerät ist kein Spielzeueg und gehört nicht in die Hände
von Kindern.

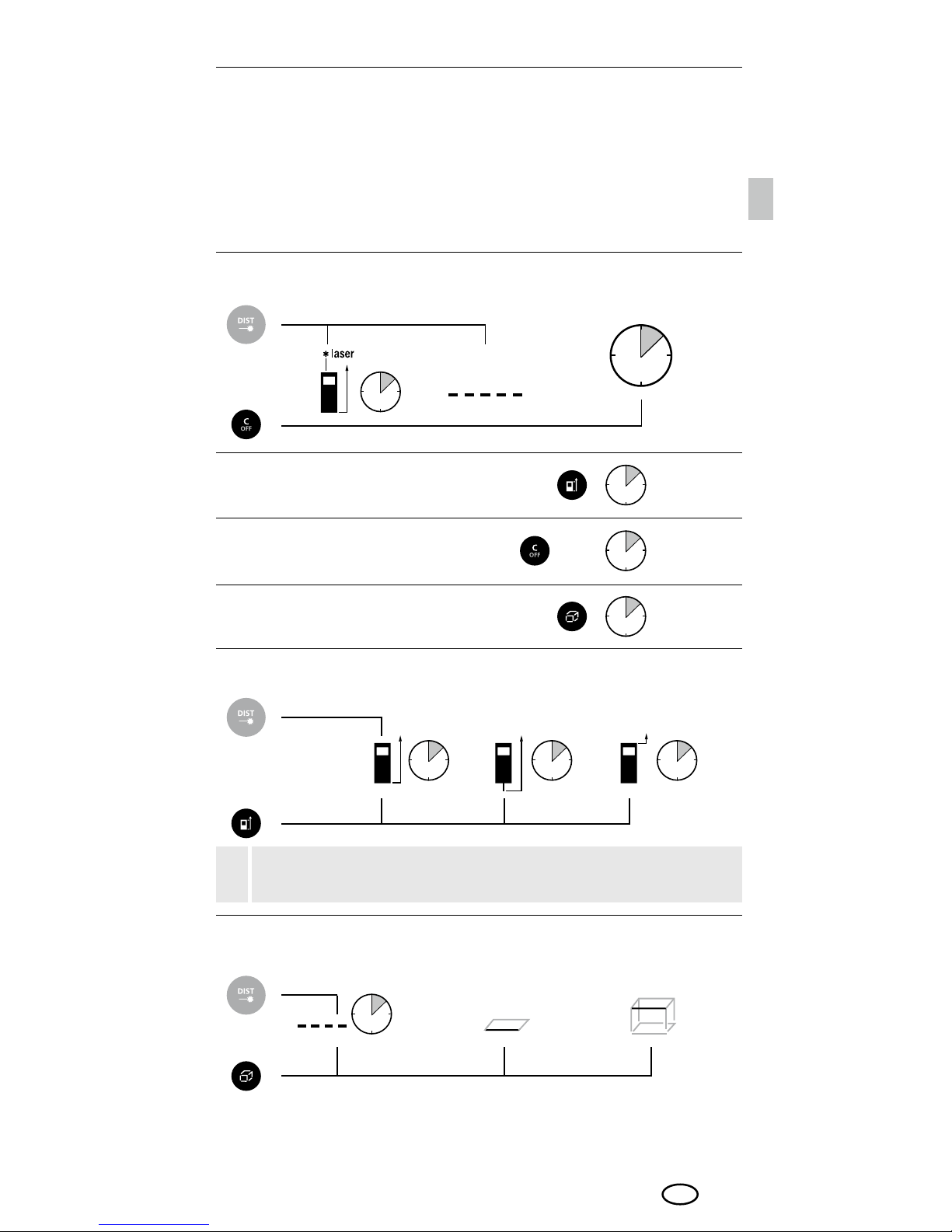

Einschalten, Messen und Ausschalten:
Gerät an Messen Gerät aus
Messebene (Referenz) umschalten:
hinten (Gerät an) Pin vorne
Messeinheit umschalten:
m / ft / inch / ft-inch
Display drehen:
Löschen des letzten
Messwertes:
Für korrekte Messungen Pin richtig einstecken
bis zum Klick!
!
Messfunktionen umschalten:
Länge Fläche Volumen
(Gerät an)
DE

06
1x 2x
1x 2x 3x
1x
1 sec
2x
1x 2x
3 sec

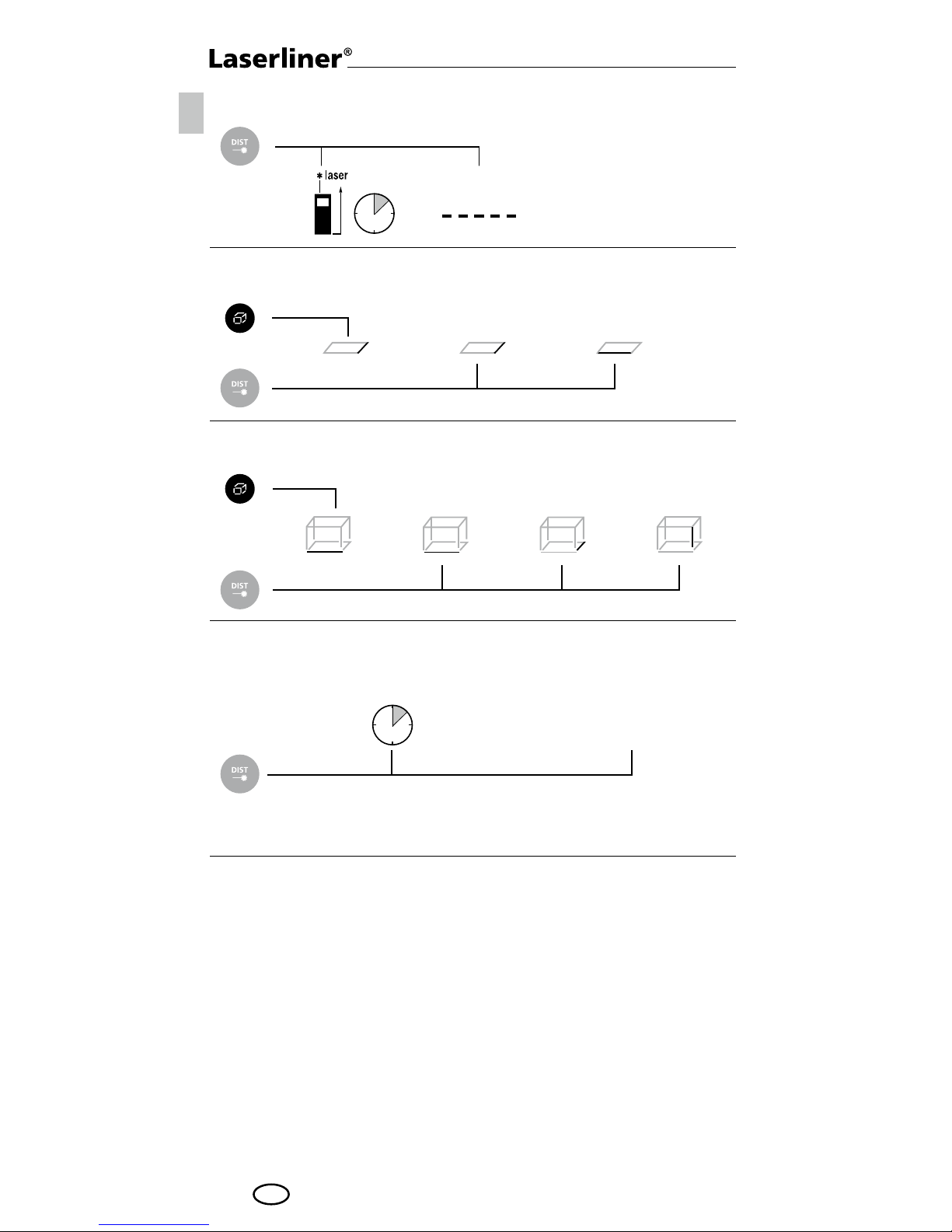

Flächenmessung:
Fläche 1. Messung 2. Messung
Volumenmessung:
Volumen 1. Messung 2. Messung 3. Messung
Längenmessung:
Gerät an Messen
min/max-Dauermessung:
3 sec. drücken, Beenden
dann Taste loslassen
Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min),
den Differenzwert und den aktuellen Wert an.
Wichtige Hinweise
• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.
In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raum-
temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit
bei Ortswechseln mit großen Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und
kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien können Regen, Nebel und Schnee die
Messergebnisse beeinflussen bzw. verfälschen.
• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen
kann die max. Abweichung größer als 3 mm betragen.
DE

DistanceCheck
07
DE
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.
Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Mess-
ergebnisse verfälscht werden.
• Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das
Gehäuse eindringen.
Technische Daten (Technische Änderungen vorbehalten. 02.16)
Messbereich innen 0,05 m - 20 m
Genauigkeit (typisch)* ±2 mm / 10 m
Laserklasse 2 < 1 mW
Laserwellenlänge 645-655 nm
Stromversorgung 2 x AAA 1,5 Volt Batterien
Abmessungen (B x H x T) 118 x 37 x 26 mm
Gewicht (inkl. Batterien) 84 g
Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät
Arbeitstemperatur -10°C – 40°C
Lagertemperatur -20°C – 70°C
* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und
Raumtemperatur. Bei schwach reflektierenden Zieloberflächen kann die
Messabweichung um ± 0,2 mm/m steigen.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Fehlercode:
Berechnungsfehler
Empfangenes Signal zu schwach
Empfangenes Signal zu stark
Messzeit ist zu lang
Umgebungslichtes zu stark
Temperatur ist zu hoch: > 40°C
Temperatur ist zu niedrig: < 0°C
Hardware-Fehler

08
a
c
b
d
e
i
g
h
f
1.
2.
3.
4.
GB
Read the operating instructions and the enclosed brochure
„Guarantee and additional notices“ completely. Follow the
instructions they contain. This document must be kept in a
safe place and if the laser device is passed on, this document
must be passed on with it.
!
Compact laser distance meter for measuring length,
area and volume indoors
General safety instructions
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 645-655 nm
EN 60825-1:2014
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should
shut their eyes and immediately move away from the beam.
– The device must only be used in accordance with its intended purpose
and within the scope of the specications.
1.
2.
3.
4.

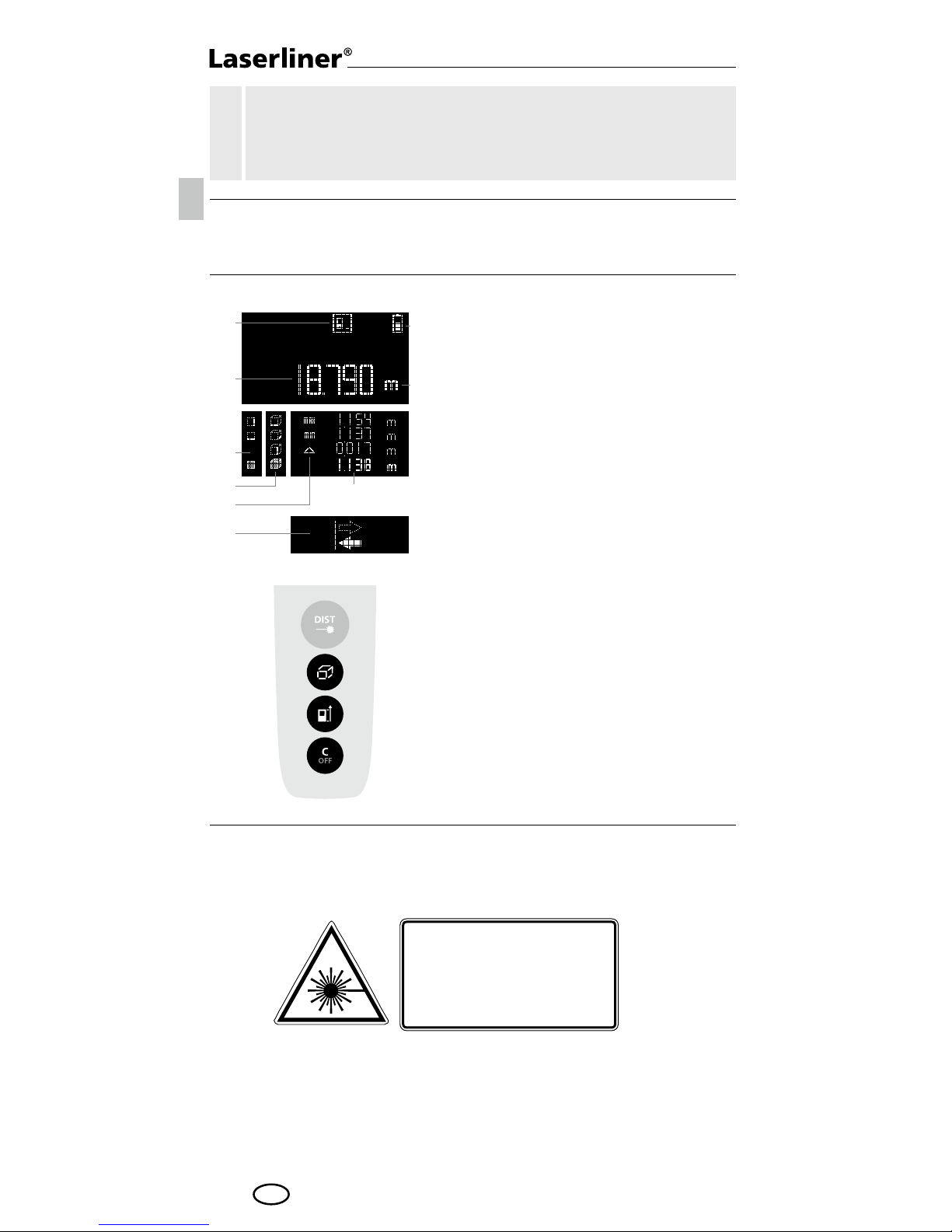

KEYPAD:
ON / Measure /
min/max continuous measurement
Length, area, volume /
turn display
Measurement point (reference)
rear / pin / front /
Unit of measure m / ft / inch / ft-inch
Delete last measurement values / OFF
a
b
c
d
e
f
g
h
i
DISPLAY:
Measurement point (reference)
rear / pin / front
Length measurement
Area measurement
Volume measurement
min/max continuous measurement
Measurement values /
Measurement results
Unit m / ft / inch / ft-inch
Battery symbol
Malfunction

DistanceCheck
09
2 sec
1x
1x
1 sec
2x
1x 2x
1x
1 sec 1 sec 1 sec
1x
1x 1 sec
2x
3 sec
1 sec
2x
3 sec
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars) be used to look at the laser beam or reections.
– Do not use the laser at eye level (1.40 ...1.90 m)
– Reective, specular or shiny surfaces must be covered whilst laser
devices are in operation.
– In public areas shield off the laser beam with barriers and partitions
wherever possible and identify the laser area with warning signs.
– Tampering with (making changes to) the laser device is not permitted.
– This device is not a toy - keep out of the reach of children.
Switch on, measure and switch off:
device on measure device off
Change measurement point (reference):
rear (device on) pin front
Change unit of measure:
m / ft / inch / ft-inch
Turn display:
Delete the last
measured value:
To ensure correct measurements plug in pin so that it clicks
into position!
!
Change measurement function:
length area volume
(device on)
GB

10
1x 2x
1x 2x 3x
1x
1 sec
2x
1x 2x
3 sec

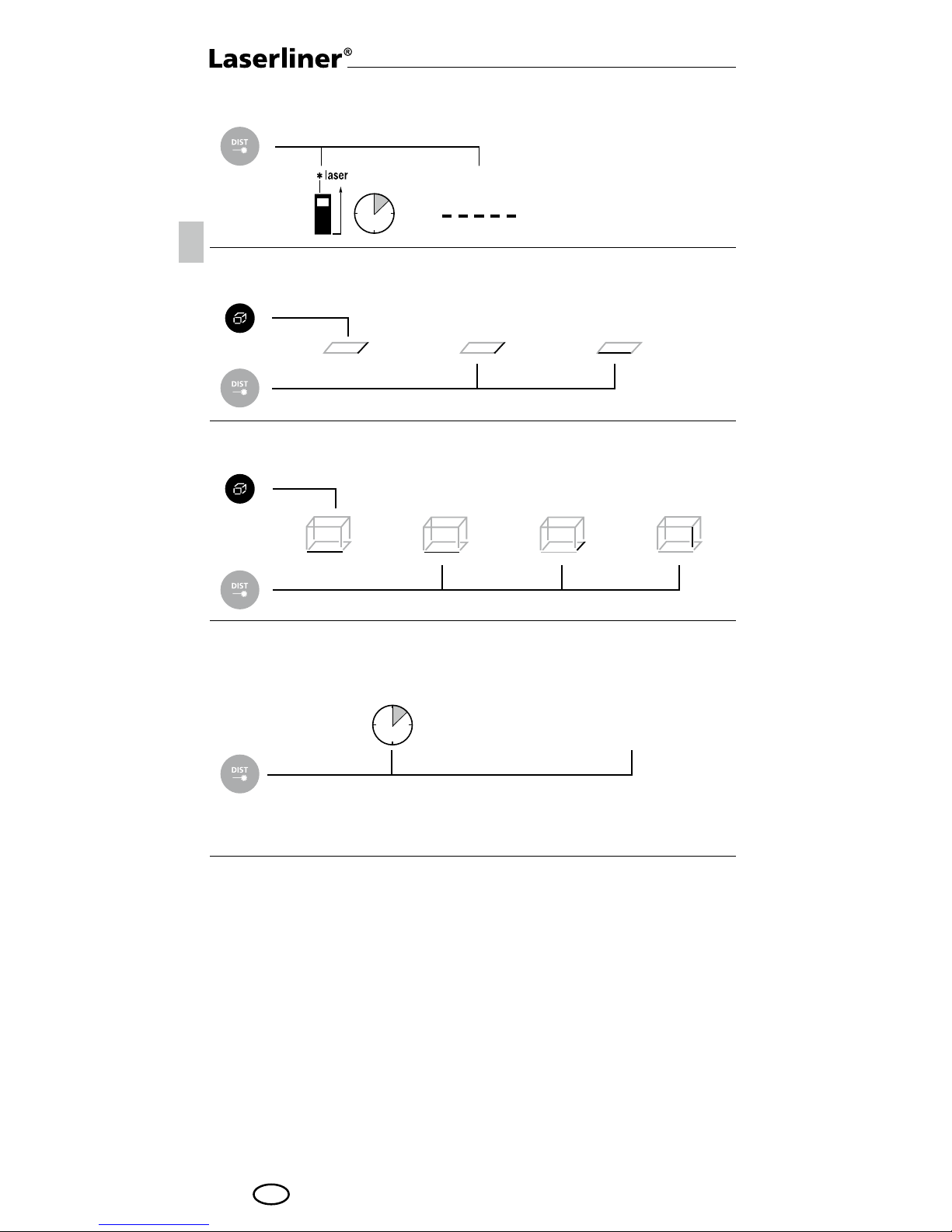

Area measurement:
area 1. measurement 2. measurement
Volume measurement:
volume 1. measure- 2. measure- 3. measure-
ment ment ment
Length measurement:
device on measure
min/max continuous measurement:
Press for 3 seconds stop
then release button
The LC display shows the max value, the min value, the differential
value and the current value.
Important notices
• The laser points to the location that will be measured.
No objects may get into the laser‘s line of measurement.
• The device compensates the measurement for different room
temperatures. Therefore allow the device a brief adaptation period
when changing locations with large temperature differences.
• The device is only conditionally useable in outdoor areas and cannot
be used in strong sunlight.
• The measurement results of outdoor measurements may be influenced
or falsified by rain, fog and snow.
• In unfavourable conditions, e.g. with poorly reflecting surfaces, the
maximum deviation may be greater than 3mm.
GB
