LaserLiner SoundTest-Master User manual

SoundTest-Master
02
DE
08
GB
14
NL
20
FR
26
FI
dB C
dB A
A / C
RECORDING
DATA
REC
WEIGHTING
TIME
SLOW
FAST
INTERFACE
PC

DE
02
Lesen Sie die Bedienungsanleitung vollständig und das beiliegende Heft „Garantie- und Zusatzhinweise“.
Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.
!
Das Schallpegelmessgerät dient zur Messung von Schallpegeln sowohl mit den FrequenzbewertungsÖltern
nach den Standardkurven dB A und dB C als auch mit zwei Zeitbewertungen (Fast/Slow). Ein interner
Speicher dient zur Aufzeichnung von Messdaten bei Langzeitmessungen, die interne Schnittstelle ermögli-
cht die Echtzeitprotokollierung am PC.
1
1
2ON / OFF

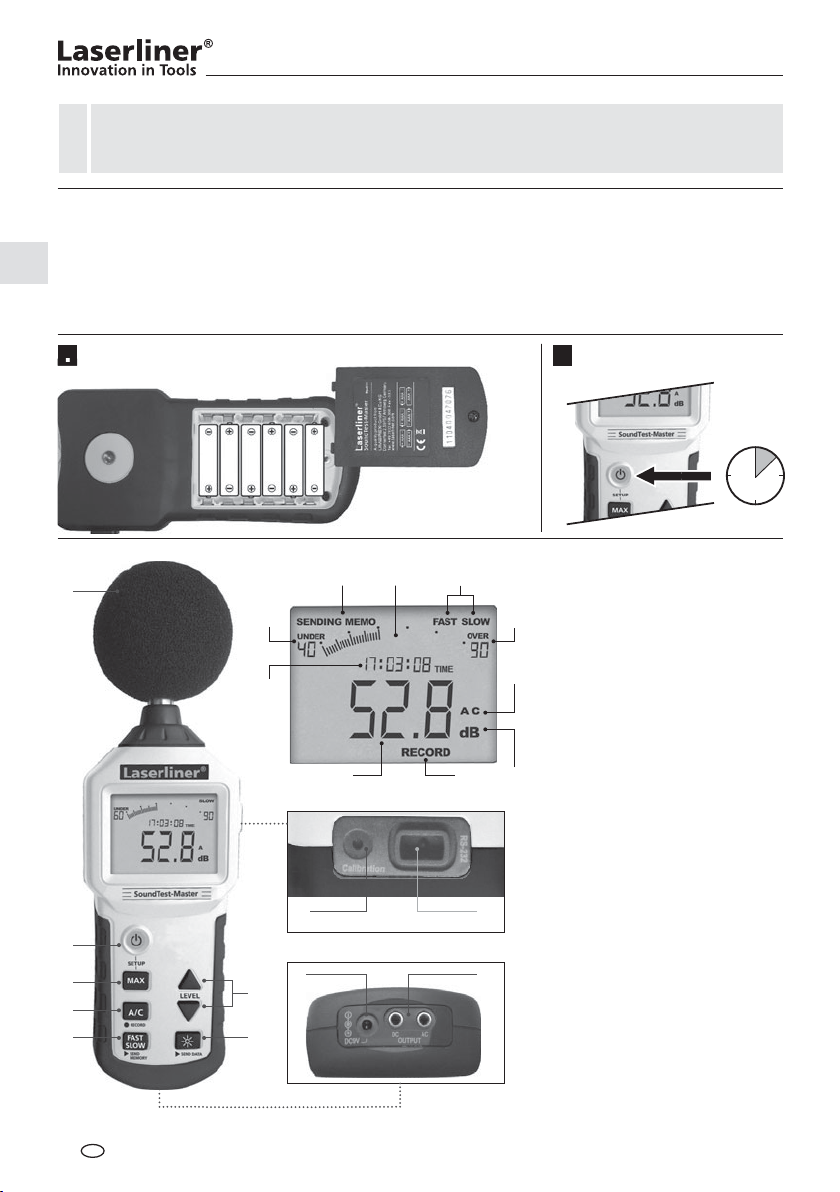

1
1Mikrofon / Windschutz
2Ein/Aus
3Max-Funktion
4dB A, dB C / Aufzeichnen
5Zeitbewertung / Speicher
auslesen
6Displaybeleuchtung / Echtzeit-
aufzeichnung
7Messbereich einstellen
8Netzteilanschluss 9 V DC
9DC / AC Ausgang
10 Kalibrierschraube
11 PC-Schnittstelle
12 Datenübertragung
13 Analogskala
14 Zeitbewertung
15 Max. Messbereich
16 dB A / dB C
17 Einheit
18 Messwerte aufzeichnen
19 aktueller Messwert
20 Uhrzeit
21 Min. Messbereich
2
Funktion / Verwendung
1 sec
6 x AAA, 1,5 V
3
4
5 6
7
8 9
10 11
12 13 14
15
16
171819
21
20

DE
SoundTest-Master
03

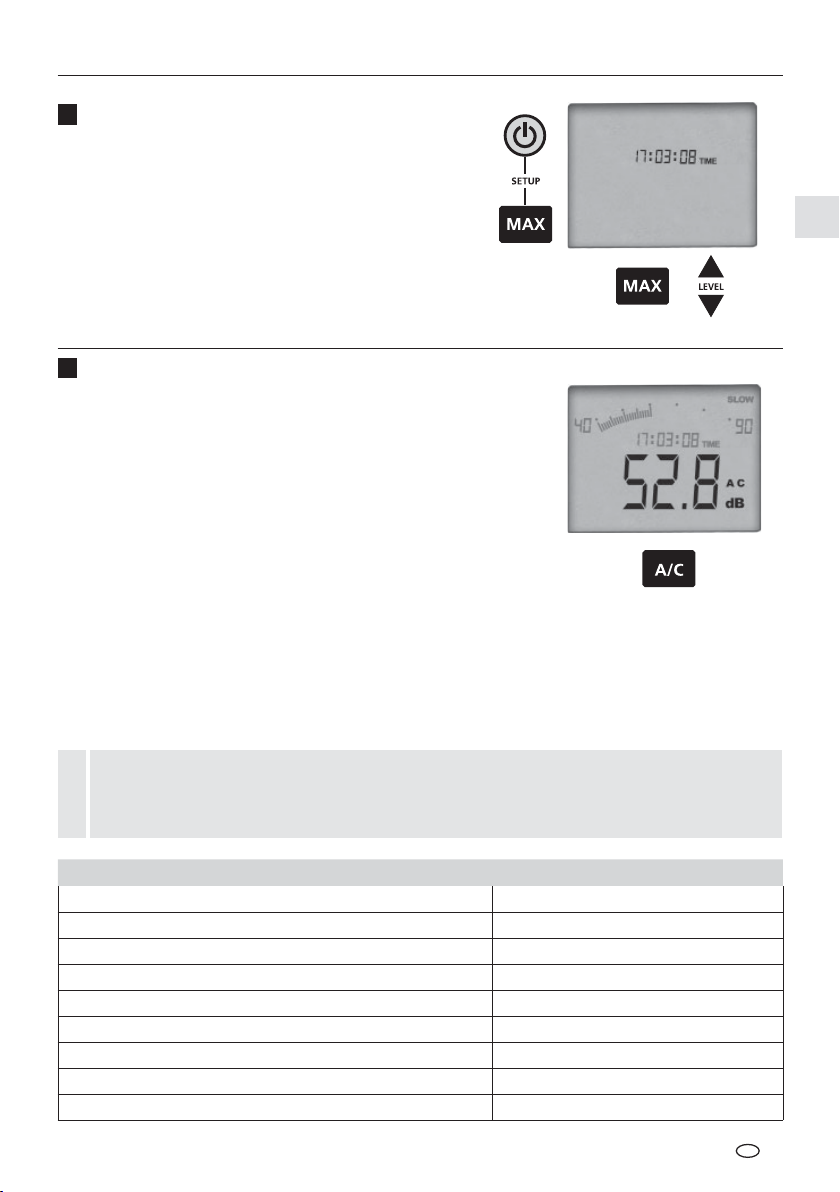

Datum / Uhrzeit einstellen (Setup)
3
Bei Inbetriebnahme sollte das aktuelle Datum sowie die
Uhrzeit eingestellt werden. Somit ist die Zuordnung von
gespeicherte Messwerten für die spätere Auswertung
gewährleistet. Beim Einschalten die Taste "MAX" gedrückt
halten. Mit den Tasten "LEVEL" kann der Wert verändert
werden, mit der Taste "MAX" zum nächsten Wert sprin-
gen. Datumsformat: Jahr/Monat/Tag. Zum Speichern Gerät
ausschalten.
Schalldruckpegel (dB A / dB C)
4
Dieses Gerät nimmt den Schall ähnlich auf wie das menschliche Ohr.
Das integrierte Mikrophon empfängt die ankommenen Schallwellen
und wandelt diese in elektrische Signale um. Das menschliche Gehör
funktioniert nach gewissen Hörkurven. Je höher der Schalldruck,
desto lauter wird der Ton empfunden. Je höher die Frequenz, desto
höher wird der Ton empfunden. Um eine gehörrichtige Messung
zu gewährleisten, ist dieses Messgerät mit Filtern ausgestattet. Die
A-Bewertung (dB A) bildet den Frequenzgang des menschlichen
Gehörs nach und wird bei den meisten Arbeits- und Umweltlärm-
messungen angewandt.
Starke Windgeräusche (> 10m/Sek.) können den Messwert beein×ussen. Verwenden Sie in diesem
Fall den mitgelieferten Windschutz.
!
Geräuschquelle Schalldruckpegel in dB (A)
Hörschwelle 0
ruhiger Wohnlage 30…40
leise Unterhaltung, ruhiges Büro 40…50
normale Unterhaltung 50…60
starker Straßenverkehr 70…80
Rufen, Schreien 80…85
Presslufthammer (10 m Entfernung) 90…100
Start von Düsenmaschinen (100 m Entfernung) 120…130
Schmerzgrenze 140
Nach dem Einschalten die BewertungsÖlter dB A / dB C durch
Drücken der Taste "A/C" umschalten.
Die C-Bewertung wird z.B. bei industriellen Messungen verwendet.

DE
04

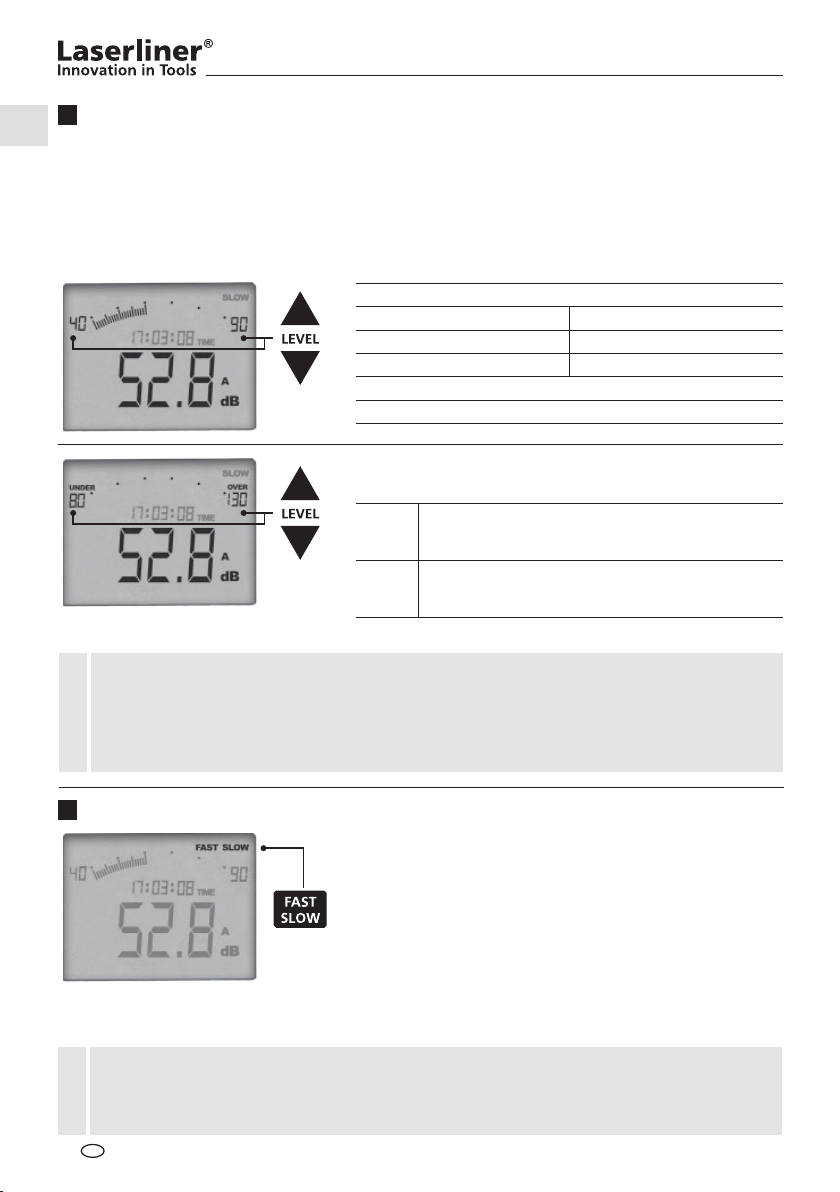

5Messbereich
Um möglichst genaue Messergebnisse zu erzielen, ist es notwendig, den entsprechenden Messbereich im
Gerät auszuwählen. Das Gerät verfügt sowohl über die Möglichkeit einen Messbereich manuell auszu-
wählen, als auch eine automatische Bereichserkennung.
Durch Drücken der Tasten "LEVEL" den gewünschten Messbereich einstellen. Um den automatischen
Messbereich einzustellen die Taste "LEVEL " solange drücken, bis der Messbereich 30…130 dB im
Display erscheint.
6Zeitbewertung (FAST/SLOW)
Das Gerät verfügt über zwei unterschiedliche Messintervalle.
Bei Signalen, die sich schnell verändern, sollte die Zeitbewer-
tung "FAST" eingestellt werden. Bei kontinuierlichen Signalen,
die sich langsam verändern, sollte die Zeitbewertung "SLOW"
eingestellt werden. Der Messintervall bei "FAST" beträgt 125
Millisekunden, bei "SLOW" 1 Sekunde. Durch Drücken der
Taste "FAST/SLOW" kann die Zeitbewertung während der
Messung jederzeit umgeschaltet werden.
Messbereich: Manuell
30 … 80 dB 60 … 110 dB
40 … 90 dB 70 … 120 dB
50 … 100 dB 80 … 130 dB
Messbereich: Automatisch
30 … 130 dB
Liegen die Messwerte außerhalb des voreingestellten Messbe-
reich, erscheint im Display folgender Hinweis:
Nutzen Sie zum Auspegeln des entsprechenden Bereichs den automatischen Messbereich. Schalten
Sie anschließend in den ermittelten manuellen Messbereich um, da hier eine höhere Genauigkeit
erzielt wird. Der Messwert sollte idealerweise mittig zwischen dem festgelegten Messbereich liegen.
!
UNDER Der Messwert liegt unterhalb des Messbereichs.
Den Messbereich nach unten korrigieren.
OVER Der Messwert liegt oberhalb des Messbereichs.
Den Messbereich nach oben korrigieren.
Achten Sie auf die richtige Einstellung der Zeitbewertung gemäß dem zu messenden Signal. Wird
"SLOW"-Bewertung bei sich schnell ändernden Signalen benutzt, kann das ein falsches Mess-
ergebnis zur Folge haben, da eventuelle Spitzenpegel nicht erfasst werden.
!

DE
SoundTest-Master
05
7MAX-Funktion
Durch Drücken der Taste "MAX" wird die MAX-Funktion aktiviert. Der aktuell angezeigte Messwert ent-
spricht dem größten gemessenen Wert. Niedrigere Messwerte werden nicht angezeigt. Erneutes Drücken
der Taste "MAX" deaktiviert die Funktion.

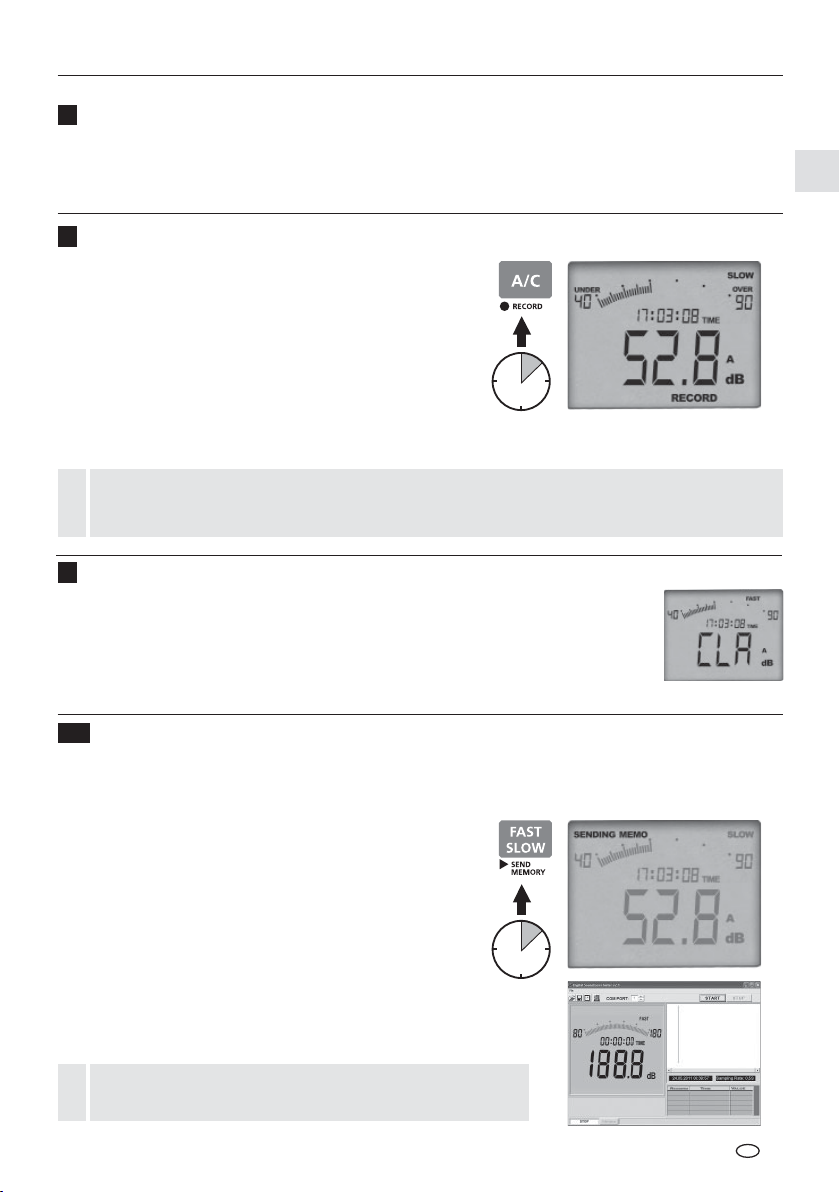

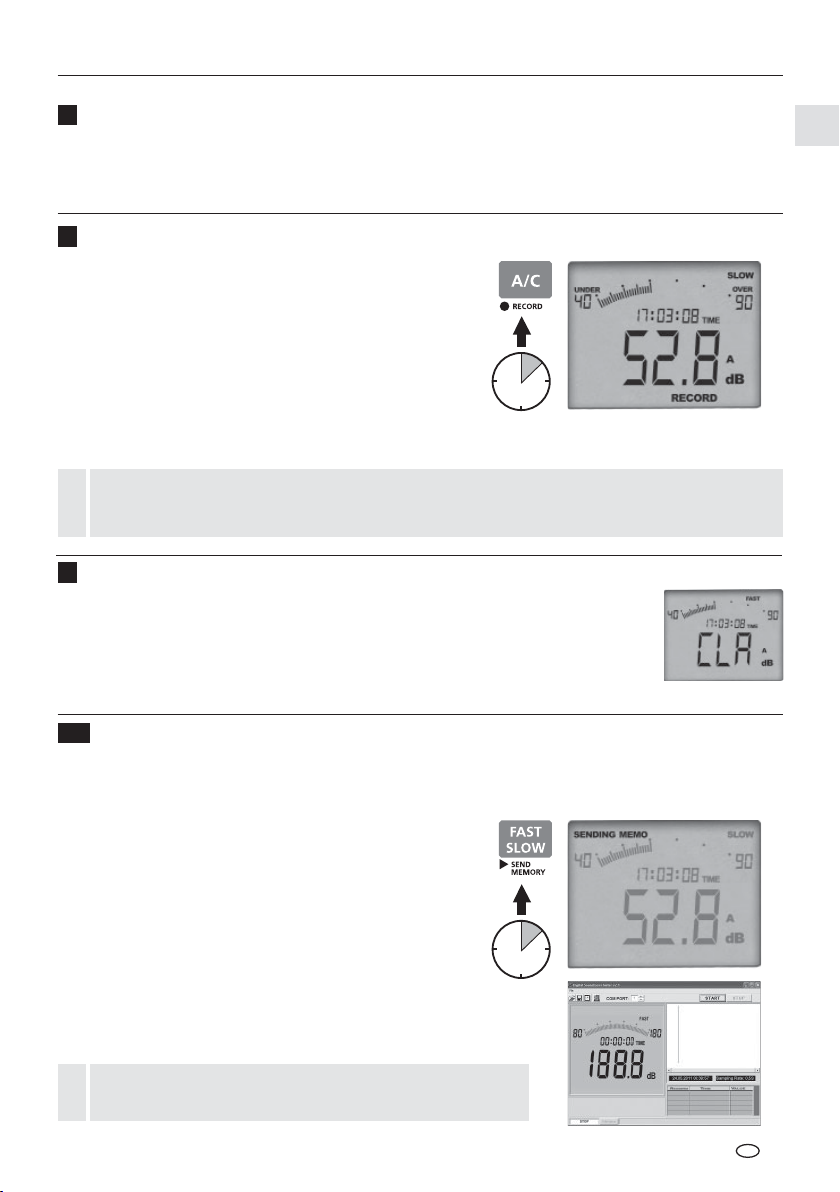

8Messwerte aufzeichnen (RECORD)
Ein interner Speicher ermöglicht das Aufzeichnen von Mess-
daten während einer Messsitzung. Die gespeicherten Daten
können zur späteren Auswertung ausgelesen werden. Der
Speicher umfasst eine Kapazität von 16.000 Messpunkten.
Um die Aufzeichnung zu starten, die Taste "RECORD" für 2
Sekunden gedrückt halten. "RECORD" erscheint unten im
Display. Zum Beenden der Aufzeichnung die Taste ebenfalls
für 2 Sekunden gedrückt halten. Sobald der Speicherplatz im
Gerät komplett belegt ist, erscheint "FULL" im Display.
2 sec
9Speicher löschen
Um die Daten im Speicher vollständig zu löschen, die Taste "LEVEL " für 3 Sekun-
den gedrückt halten. Im Display erscheint "CLR". Zum Bestätigen des Löschvorgangs
die Taste "LEVEL " für 3 Sekunden gedrückt halten. Anschließend blinkt die Anzei-
ge "CLR" für eine kurze Zeit. Sobald die normale Displayansicht wieder erscheint, ist
der Löschvorgang abgeschlossen.
Starten Sie erst mit der Messaufzeichnung, wenn das Gerät sicher aufgestellt und eingestellt ist.
Bedienvorgänge währender Aufzeichnung können Fehlmessungen verursachen.
!
10 Gespeicherte Daten übertragen (SEND MEMORY)
Bevor die gespeicherten Daten ausgelesen und ausgewertet werden können, muss die Software auf der
mitgelieferten CD auf dem PC installiert werden. Legen Sie hierzu die CD in das Laufwerk Ihres PC, starten
das Installationsprogramm und folgen der Installationsroutiene.
3 sec
Starten Sie nach erfolgreicher Installation die Applikation.
Anschließend schließen Sie das mitgelieferte Übertragungska-
bel an der PC-Schnittstelle des Gerätes an. Auf der anderen
Seite verbinden Sie das Kabel mit einem freien Port an Ihrem
PC. Zum Übertragen der Daten halten Sie die Taste "SEND
MEMORY" für 3 Sekunden gedrückt. Im Display erscheint
"SENDING MEMO" und erlischt wieder, sobald die Daten
übertragen sind.
Informationen zur Bedienung und Installation der mitgeliefer-
ten Software entnehmen Sie PDF-Datei auf der CD.
!

DE
06
Bei umfangreichen Messungen, bei dem der interne Gerätespeicher nicht ausreichend Platz für die
aufgezeichneten Daten bietet, besteht die Möglichkeit, die Daten in Echtzeit auf den PC zu übertragen.
Die Speicherung Öndet somit direkt auf dem PC statt. Ebenso können die Messwerte direkt auf dem PC-
Monitor angezeigt und beobachtet werden.

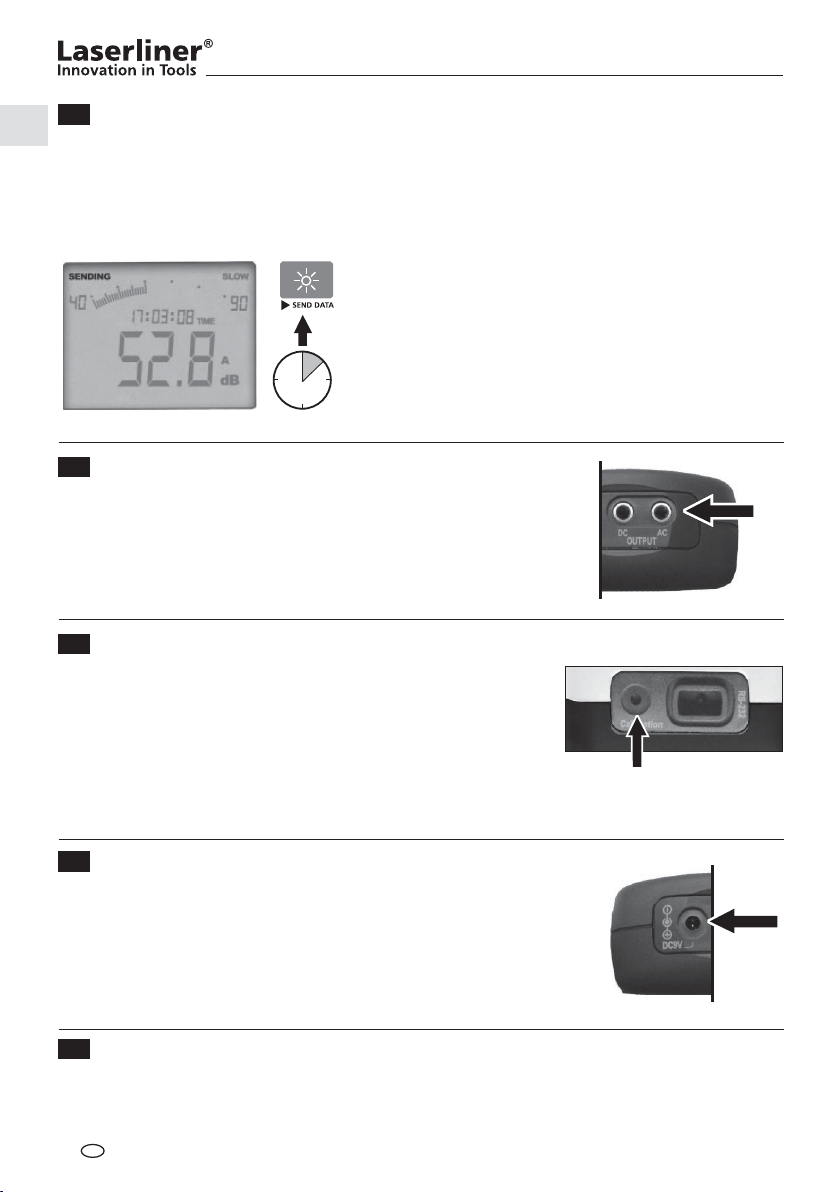

11 Echtzeitaufzeichnung (SEND DATA)
Schließen Sie das Gerät wie unter Punkt 10 beschrieben an
den PC an und starten die Software. Um den Datentransfer
zu Starten, halten Sie die Taste "SEND DATA" für 3 Sekunden
gedrückt. Im Display erscheint "SENDING". Alle aufgenom-
menen Daten werden nun am PC in Echtzeit dargestellt.
Zum Beenden des Datentransfers erneut die Taste "SENDING
DATA" für 3 Sekunden gedrückt halten.
3 sec
Das Gerät verfügt über analoge Signalausgänge. Über den DC-Aus-
gang wird das dB A bzw. dB C Signal ausgegeben für den Anschluss
an z. B. Messschreiber (Chart recorder) . Der AC- Ausgang stellt das
ungeÖlterte Signal, welches direkt vom Mikrofon aufgezeichnet wird,
zur Verfügung für den Anschluss an z. B. Oszilloskope.
12 DC / AC Ausgang
Die Überprüfung der Kalibrierung kann mit einem Schalldruckpegel-
Kalibrator gemäß Norm IEC/EN 60942:2003ff durchgeführt werden.
Dabei wird vom Kalibrator eine Solllautstärke von 94dB vorgegeben.
und das Gerät sollte in der Einstellung 80 …130 dB geprüft werden
und die entsprechende Anzeige 94 dB zzgl. Toleranzbereich im Dis-
play anzeigen. Sollte eine Abweichung zu der Sollvorgabe vorhanden
sein, können Sie das Messgerät mit der Kalibrierschraube auf die
gewünschten 94 dB justieren.
13 Kalibrierung und Justage
Bei Langzeitmessungen empÖehlt es sich das Gerät mit einem
geregeltem Netzteil zu betreiben (9 V, >= 500 mA DC, Hohlstecker
3,5 x 1,3 mm). Die Regelung und Filterung des Netzteiles sollte von
guter Qualität sein, um eventuelle Rückwirkungen auf das Mess-
signal auszuschliessen (Wechselspannungsanteil (Ripple) <= 100mV).
14 Netzteilbetrieb
Für bestimme Messaufgaben kann es hilfreich sein, das Gerät auf einem Staitv zu befestigen. Zum Befesti-
gen drehen Sie das Gerät im Uhrzeigersinn auf ein 1/4" Stativ. Zum Lösen das Gerät entgegen dem
Uhrzeigersinn drehen.
15 Befestigen auf Stativen

DE
SoundTest-Master
07
Technische Daten
Messbereich manueller Bereich 30 dB … 80 dB
40 dB … 90 dB
50 dB … 100 dB
60 dB … 110 dB
70 dB … 120 dB
80 dB … 130 dB
Messbereich automatischer Bereich 30 dB … 130 dB
Genauigkeit ± 1,5 dB
Dynamikbereich 50 dB
Testbedingung 94 dB, 1 kHz Sinussignal
Frequenzbereich 31,5 Hz … 8 kHz
Messintervall Fast: 125 ms, Slow: 1 s
Au×ösung digital Anzeige 0,1 dB, Messrate: 2 Messungen/Sekunde
Auflösung analog Anzeige 1 dB, Messrate: 20 Messungen/Sekunde
Mikrofon Elektret Kondensator Mikrofon
Datenspeicher 16.000 Messpunkte
AC Spannungsausgang 0,70 Vrms bei Vollausschlag
ca. 600 Ohm Ausgangsimpendanz
DC Spannungsausgang 10 mV/dB, ca. 100 Ohm Ausgangsimpendanz
Schnittstelle Optoisolierte RS 232
Stromversorgung 6 x 1,5 V AAA
Netzteilanschluß 9 V DC, < 100 mV ripple, <= 150 mA Stromaufnahme
Arbeitstemperatur 0 °C … 40 °C (10% … 80% relative Luftfeuchte)
Lagertemperatur -10 °C …60 °C (10% … 70 % relative Luftfeuchte)
Abmessungen (B x H x T) 80 x 245 x 35 mm
Gewicht (inkl. Batterien) 350 g
Technische Änderungen vorbehalten. 05.11
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und
Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

GB
08
Read the operating instructions and the enclosed brochure „Guarantee and additional notices“
completely. Follow the instructions they contain. Safely keep these documents for future reference.
!
The sound level meter is used to measure sound level with the frequency weighting Ölters based on the
standard curves dB A and dB C as well as two time weighting factors (fast/slow). An internal memory
stores the data measured during long-term measurements and the internal interface enables real time
logging on a PC.
1
1
2ON / OFF
1
1Microphone/Wind guard
2ON/OFF
3Max. function
4dB A, dB C/Record
5Time weighting/Memory
readout
6Display lighting/Real time
recording
7Adjust measuring range
89 V DC power supply con-
nection
9DC/AC output
10 Calibration screw
11 PC interface
12 Data transfer
13 Analogue scale
14 Time weighting
15 Max. measuring range
16 dB A/dB C
17 Unit
18 Record measured values
19 Current measured value
20 Time
21 Min. measuring range
2
Function/Application
1 sec
6 x AAA, 1,5 V
3
4
5 6
7
8 9
10 11
12 13 14
15
16
171819
21
20

GB
SoundTest-Master
09
Setting date/time (setup)
3
The current data and time should be set before using the
device for the first time to ensure stored measured values
are assigned for subsequent evaluation. Press and hold
the "MAX" button while switching on. You can change
the value with the "LEVEL" buttons and move to the next
value with the "MAX" button.
Date format: Year/month/day. Switch off the device to
store the setting.
Sound pressure level (dB)
4
This device registers sound in a similar way to the human ear. The
integrated microphone receives the incoming sound waves and
converts them into electrical signals. Human hearing involves speciÖc
auditory curves. The greater the sound pressure, the louder the
sound is perceived to be. The higher the frequency, the higher the
pitch of the sound is perceived to be. To ensure that measurements
are aurally compensated, this measuring device is Ötted with Ölters.
The A-weighting (dB A) replicates the frequency response associated
with human hearing and is used for the majority of industrial noise
and environmental noise measurements.
Powerful wind noises (> 10m/s) can affect the measured value. In such cases, you should use the
wind de×ector supplied with the product.
!
After switching on the device, correspondingly switch over the dB A/
dB C weighting Ölter by pressing the "A/C" button.
The C-weighting is used in industrial measurements.
Sound source Sound pressure level in dB (A)
Auditory threshold 0
Quiet residential area 30 to 40
Low-level conversation, quiet ofÖce 40 to 50
Normal conversation 50 to 60
Heavy road trafÖc 70 to 80
Shouting, screaming 80 to 85
Pneumatic hammer (10 m away) 90 to 100
Start-up of a jet aircraft (100 m away) 120 to 130
Pain threshold 140

GB
10
5Measuring range
Select the corresponding measuring range in the device to achieve the required degree of accuracy of
measurement results. In addition to the option of selecting the measuring range manually, the device also
features an automatic range detection function. You can set the required measuring range by pressing
the "LEVEL" buttons. To set the automatic measuring range, press and hold the "LEVEL " button until
the measuring range 30...130 dB appears in the display.
6Time weighting (FAST/SLOW)
The device features two different measuring intervals. "FAST"
time weighting should be set for signals that change quickly.
"SLOW" time weighting should be set for continual signals
that change slowly. The "FAST" measuring interval is 125
milliseconds while the "SLOW" measuring interval is 1 second.
The time weighting can be changed at any time during the
measurement by pressing the "FAST/SLOW" button.
Measuring range: Manual
30 … 80 dB 60 … 110 dB
40 … 90 dB 70 … 120 dB
50 … 100 dB 80 … 130 dB
Measuring range: Automatic
30 … 130 dB
The following alert is shown on the display when the
measured values are outside the preset measuring range:
Use the automatic measuring range to gauge the corresponding range. Then switch over to the
determined manual measuring range as greater accuracy is achieved in this range. Ideally, the
measured value should be in the middle of the deÖned measuring range.
!
UNDER The measured value is below the measuring range.
Correct the measuring range downward.
OVER The measured value is above the measuring range.
Correct the measuring range upward.
Always make sure the time weighting is set correctly to match the signal to be measured. If
"SLOW" weighting is used for signals that change fast the measurement result may be falsiÖed as
peak levels may not be recorded.
!

GB
SoundTest-Master
11
7MAX function
The MAX function is activated by pressing the "MAX" button. The measured value currently displayed
corresponds to the largest measured value. Lower measured values are not displayed. Press the "MAX"
button again to deactivate the function.
8Record measured values (RECORD)
An internal memory makes it possible to record measured
data during a measurement session. The stored data can be
read out for subsequent evaluation. The memory can hold
up to 16,000 measurements. Press the "RECORD" button
for 2 seconds to start recording. "RECORD" appears at the
bottom of the display. Press the button again for 2 seconds to
stop recording. "FULL" is shown on the display as soon as the
memory in the device is full. 2 sec
9Clear memory
Press and hold the "LEVEL " button for 3 seconds to completely delete the data
in the memory. "CLR" appears on the display. Press and hold the "LEVEL " button
for 3 seconds to conÖrm that you wish to delete the data. The "CLR" display then
×ashes for a short time. The delete operation is concluded as soon as the normal
display view appears again.
Do not start measurement recording before the device has been securely set up and adjusted.
Measurements may be falsiÖed if settings are changed during recording.
!
10 Transfer stored data (SEND MEMORY)
The software on the supplied CD must be installed on your PC before the stored data can be read out and
evaluated. Place the CD in the drive of your PC, start the installation program and follow the installation
routine.
3 sec
After successful installation, start the application. Then
connect the supplied transfer cable to the PC interface on the
device. Connect the other end of the cable to a free port on
your PC. Press and hold the "SEND MRMORY" button for 3
seconds to transfer the data. "SENDING MEMO" appears on
the display and goes out again as soon as data transfer has
been completed.
Refer to the PDF Öle on the CD for information on installation
and operation of the supplied software.
!

GB
12
It is possible to transfer the data to the PC in real time when conducting extensive measurements where
there is not sufÖcient space in the internal memory for the recorded data. Data storage takes place directly
at the PC. The measured data can also be displayed and observed directly on the PC monitor.
11 Real time recording (SEND DATA)
Connect the device to the PC as described under Point 10 and
start the program. Press and hold the "SEND DATA" button
for 3 seconds to start data transfer. "SENDING" appears on
the display. All recorded data are now shown in real time on
the PC. Press the "SEND DATA" button again for 3 seconds to
stop data transfer.
3 sec
The device is equipped with analogue signal outputs. The dB A or dB
C signal is output via the CD output for connection to a chart recor-
der for instance. The unÖltered signal that is recorded directly from
the microphone is made available at the AC output for a possible
connection to an oscilloscope.
12 DC/AC output
The calibration can be checked by means of a sound pressure level
calibrator in accordance with IEC/EN 60942:2003ff. The calibrator
deÖnes a target volume of 94 dB. The device should be checked in
the 80...130 dB setting and show 94 dB plus the tolerance range on
the display. If the displayed value deviates from the target volume,
you can adjust the sound level meter to the required 94 dB by means
of the calibration screw.
13 Calibration and adjustment
It is recommended to operate the device with a controlled power
pack (9 V, > = 500 mA DC, DC power plug 3.5 x 1.3 mm). High
quality control and Öltering of the power pack is required in order
to rule out possible interference on the measurement signal (ripple
<= 100 mV).
14 Power pack operation
For certain measuring tasks it may be of advantage to secure the device on a tripod. To do so, screw the
device on to a tripod with a 1/4" connection. Undo the device by turning in anticlockwise direction.
15 Mounting on tripod

GB
SoundTest-Master
13
Technical data
Manual measuring range 30 dB … 80 dB
40 dB … 90 dB
50 dB … 100 dB
60 dB … 110 dB
70 dB … 120 dB
80 dB … 130 dB
Automatic measuring range 30 dB … 130 dB
Accuracy ±1.5 dB
Dynamic range 50 dB
Test condition 94 dB, 1 kHz sinusoidal signal
Frequency range 31.5 Hz ... 8 kHz
Measuring interval Fast: 125 ms, Slow: 1 s
Resolution of digital display 0.1 dB, Measuring rate: 2 measurements/second
Resolution of analogue display 1 dB, Measuring rate: 20 measurements/second
Microphone Electret microphone
Data memory 16,000 measurements
AC voltage output 0.70 Vrms at full deflection, approx. 600 ohm output
impedance
DC voltage output 10 mV/dB, approx. 100 ohm output impedance
Interface Optoinsulated RS 232
Power supply 6 x 1.5 V AAA
Power pack connection 9 V DC, < 100 mV ripple, <= 150 mA current consumption
Operating temperature 0 °C … 40 °C (10 % … 80 % relative humidity)
Storage temperature -10 °C …60 °C (10 % … 70 % relative humidity)
Dimensions (W x H x D) 80 x 245 x 35 mm
Weight (including batteries) 350 g
Subject to technical modiÖcations. 05.11
EU directives and disposal
This device complies with all necessary standards for the free movement of goods within the EU.
This product is an electric device and must be collected separately for disposal according to the
European Directive on waste electrical and electronic equipment.
Further safety and supplementary notices at: www.laserliner.com/info

NL
14
Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘
volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.
!
Het geluidsniveau-meettoestel is bedoeld voor het meten van geluidsniveaus, zowel met beoordelingsÖlters
voor de frequentie volgens de standaardcurven dB A en dB C als met twee tijdbeoordelingen (fast/slow).
Een intern geheugen is bedoeld voor de opname van meetgegevens bij langetermijnmetingen, de interne
interface maakt real time-protocollering aan de pc mogelijk.
1
1
2ON / OFF
1
1Microfoon / windbescherming
2Aan / uit
3Max-functie
4dB A, dB C / opnemen
5Tijdbeoordeling / geheugen
uitlezen
6Displayverlichting / real time-
opname
7Meetbereik instellen
8Netadapteraansluiting 9 V DC
9DC/AC-uitgang
10 Kalibratieschroef
11 Pc-interface
12 Gegevensoverdracht
13 Analoge schaal
14 Tijdbeoordeling
15 Max. meetbereik
16 dB A / dB C
17 Eenheid
18 Meetwaarden opnemen
19 Actuele meetwaarde
20 Tijd
21 Min. meetbereik
2
Functie / toepassing
1 sec
6 x AAA, 1,5 V
3
4
5 6
7
8 9
10 11
12 13 14
15
16
171819
21
20

NL
SoundTest-Master
15
Datum / tijd instellen (setup)
3
Bij de ingebruikname dienen de actuele datum en de tijd
te worden ingesteld. Op deze wijze kunnen de opgeslagen
meetwaarden voor de latere analyse worden toegewezen.
Houd de toets 'MAX' tijdens het inschakelen ingedrukt.
Met behulp van de toetsen 'LEVEL' kunt u de waarde
veranderen, met de toets 'MAX' springt u naar de
volgende waarde. Datumformaat: jaar/maand/dag.
Schakel het toestel uit om de instellingen op te slaan.
Geluidsdrukniveau (dB)
4
Dit apparaat neemt het geluid op vergelijkbare wijze op als het
menselijke oor. De geïntegreerde microfoon ontvangt de binnen-
komende geluidsgolven en vormt deze om in elektrische signalen.
Het menselijke gehoor functioneert volgens bepaalde gehoorcurven.
Hoe hoger de geluidsdruk, hoe harder het geluid ervaren wordt. Hoe
hoger de frequentie, hoe hoger het geluid ervaren wordt.
Dit meettoestel is uitgerust met Ölters om een gehoorconforme me-
ting te waarborgen. De A-meting (dB(A)) vormt de frequentiegang
van het menselijke gehoor en wordt in de meeste metingen van
werk- en omgevingslawaai toegepast.
Sterke windgeluiden (>10 m/sec.) kunnen de meetwaarde beïnvloeden. Gebruik in dit geval de
de bijgeleverde windbescherming.
!
Na het inschakelen kunt u met behulp van de toets 'A/C' omschakelen
tussen de beoordelingsÖlters dB A / dB C.
De C-beoordeling wordt bijv. bij industriële metingen toegepast.
Geluidsbron Geluidsdrukniveau in db(A)
Gehoordrempel 0
Rustig woongebied 30…40
Zacht gesprek, rustig kantoor 40…50
Normaal gesprek 50…60
Druk wegverkeer 70…80
Roepen, schreeuwen 80…85
Persluchthamer (10 m afstand) 90…100
Start van een straaljager (100 m afstand) 120…130
Pijngrens 140

NL
16
5Meetbereik
Voor zo nauwkeurig mogelijke meetresultaten moet u het dienovereenkomstige meetbereik in het toestel
kiezen. Het toestel beschikt zowel over de mogelijkheid om een meetbereik handmatig in te stellen als
over een automatische bereiksherkenning. Door indrukken van de toetsen 'LEVEL' kunt het gewenste
meetbereik instellen. Druk de toets 'LEVEL ' in totdat het meetbereik 30 ... 130 dB op het display
verschijnt om het automatische meetbereik in te stellen.
6Tijdbeoordeling (FAST/SLOW)
Het toestel beschikt over twee verschillende meetintervallen.
Bij signalen die snel veranderen, dient de tijdbeoordeling
'FAST' te worden ingesteld. Bij constante signalen die
langzaam veranderen, dient de tijdbeoordeling 'SLOW' te
worden ingesteld. Het meetinterval bij 'FAST' bedraagt 125
milliseconden en 1 seconde bij 'SLOW'. Door indrukken van
de toets 'FAST/SLOW' kan de tijdbeoordeling tijdens de
meting te allen tijde worden omgeschakeld.
Meetbereik: handmatig
30 … 80 dB 60 … 110 dB
40 … 90 dB 70 … 120 dB
50 … 100 dB 80 … 130 dB
Meetbereik: automatisch
30 … 130 dB
Als de meetwaarden buiten het vooringestelde meetbereik
liggen, verschijnt de volgende melding op het display:
Gebruik het automatische meetbereik om het desbetreffende bereik uit te peilen. Schakel
vervolgens over naar het berekende, handmatige meetbereik omdat hier een grotere nauwkeurigheid
wordt bereikt. De meetwaarde dient idealiter in het midden van het vastgelegde meetbereik te liggen.
!
UNDER De meetwaarde ligt onder het meetbereik.
Corrigeer het meetbereik naar beneden.
OVER De meetwaarde ligt boven het meetbereik.
Corrigeer het meetbereik naar boven.
Let op de correcte instelling van de tijdbeoordeling volgens het te meten signaal. Als bij snel
veranderende signalen 'SLOW' als tijdbeoordeling wordt gebruikt, kan dit leiden tot een verkeerd
meetresultaat omdat eventuele pieken niet worden geregistreerd.
!

NL
SoundTest-Master
17
7MAX-functie
Druk op de toets 'MAX' om de MAX-functie te activeren. De actueel weergegeven meetwaarde komt
overeen met de grootste gemeten waarde. Lagere meetwaarden worden niet weergegeven. Druk
opnieuw op de toets 'MAX' om deze functie te deactiveren.
8Meetwaarden opnemen (RECORD)
Met het interne geheugen kunnen meetgegevens tijdens een
meting worden opgenomen. De opgeslagen gegevens kunnen
worden uitgelezen voor een latere analyse. Het geheugen heeft
een capaciteit van 16.000 meetpunten. Druk 2 seconden lang
op de toets 'RECORD' om de opname te starten. Onder op het
display verschijnt 'RECORD'. Druk nogmaals 2 seconden op deze
toets om de opname te beëindigen. Zodra het geheugen in het
toestel vol is, verschijnt 'FULL' op het display. 2 sec
9Geheugen wissen
Druk 3 seconden lang op de toets 'LEVEL ' om alle gegevens in het geheugen te
wissen. Op het display verschijnt 'CLR'. Druk 3 seconden op de toets 'LEVEL ' om
het wissen van de gegevens te bevestigen. Vervolgens knippert de weergave 'CLR'
kortstondig. Zodra het normale display weer verschijnt, zijn alle gegevens gewist.
Start pas met de meetopname als het toestel op een veilige plaats staat en correct is ingesteld.
Bedieningshandelingen tijdens de opname kunnen tot verkeerde metingen leiden.
!
10 Opgeslagen gegevens overdragen (SEND MEMORY)
Voordat de opgeslagen gegevens uitgelezen en geanalyseerd kunnen worden, moet de software op de
bijgeleverde cd op de pc worden geïnstalleerd. Plaats hiervoor de cd in het station van uw pc, start het
installatieprogramma en volg de stappen van de installatieroutine.
3 sec
Start de applicatie na de succesvolle installatie. Sluit
vervolgens de bijgeleverde overdrachtskabel aan op de
pc-interface van het toestel. Op de andere zijde verbindt u
de kabel met een vrije port van uw pc. Houd de toets 'SEND
MEMORY' gedurende 3 seconden ingedrukt om de gegevens
over te dragen. Op het display verschijnt 'SENDING MEMO'. De
melding verdwijnt weer zodra de gegevens zijn overgedragen.
Voor informatie over de bediening en de installatie van de
bijgeleverde software verwijzen wij naar het PDF-bestand op
de cd.
!

NL
18
Bij omvangrijke metingen waarbij het interne geheugen niet voldoende plaats biedt voor de opgenomen
gegevens, bestaat de mogelijkheid om de gegevens in real time naar de pc over de dragen. De gegevens
worden dus direct op de pc opgeslagen. Ook kunnen de meetwaarden direct op de pc-monitor weerge-
geven en geobserveerd worden.
11 Real time-opname (SEND DATA)
Sluit het toestel zoals onder punt 10 beschreven aan op de pc
en start vervolgens de software. Houd de toets 'SEND DATA'
gedurende 3 seconden ingedrukt om de gegevensoverdracht
te starten. Op het display verschijnt 'SENDING'. Alle opgeno-
men gegevens worden nu in real time op de pc weergegeven.
Druk opnieuw 3 seconden op de toets 'SENDING DATA' om de
gegevensoverdracht te beëindiging.
3 sec
Het toestel beschikt over analoge signaaluitgangen. Via de DC-uitgang
wordt het dB A- resp. het dB C-signaal uitgegeven voor de aansluiting
op bijv. de meetschrijver (chart recorder). De AC-uitgang stelt het
ongeÖlterde signaal dat direct van de microfoon wordt opgenomen,
ter beschikking voor de aansluiting op bijv. oscilloscopen.
12 DC/AC-uitgang
De controle van de kalibratie kan door middel van een geluidsdruk-
kalibrator conform IEC/EN 60942:2003vv worden uitgevoerd. Daarbij
wordt door de kalibrator een ingestelde geluidssterkte van 94 dB
voorgeschreven. Het toestel dient in de instelling 80 ... 130 dB te
worden gecontroleerd en moet de dienovereenkomstige weergave
94 dB plus tolerantie op het display weergeven. In geval van een
afwijking ten opzichte van de ingestelde waarde kunt u het
meettoestel via de kalibratieschroef instellen op de gewenste 94 dB.
13 Kalibratie en afstelling
Bij langetermijnmetingen adviseren wij, het toestel met een
geregelde netadapter te gebruiken (9 V, >= 500 mA DC, DC-stekker
3,5 x 1,3 mm). De regeling en Öltering van de netadapter dienen van
goede kwaliteit te zijn om eventuele uitwerkingen op het meetsign-
aal uit te sluiten (wisselspanningsaandeel (ripple) <= 100 mV).
14 Netadaptervoeding
Voor bepaalde meettaken kan het zinvol zijn om het toestel op een statief te bevestigen. Draai het toestel
met de klok mee op een 1/4" statief om het te bevestigen. Draai het toestel tegen de klok in weer los.
15 Bevestigen op statieven

NL
SoundTest-Master
19
Technische gegevens
Meetbereik / handmatig bereik 30 dB … 80 dB
40 dB … 90 dB
50 dB … 100 dB
60 dB … 110 dB
70 dB … 120 dB
80 dB … 130 dB
Meetbereik / automatisch bereik 30 dB … 130 dB
Nauwkeurigheid ± 1,5 dB
Dynamisch bereik 50 dB
Testvoorwaarde 94 dB, 1 kHz sinussignaal
Frequentiebereik 31,5 Hz … 8 kHz
Meetinterval Fast: 125 ms, Slow: 1 sec.
Resolutie digitale weergave 0,1 dB, Meetsnelheid: 2 metingen/seconde
Resolutie analoge weergave 1 dB, Meetsnelheid: 20 metingen/seconde
Microfoon Elektret-condensator microfoon
Gegevensgeheugen 16.000 meetpunten
AC-spanningsuitgang 0,70 Vrms bij volle uitslag ca. 600 ohm uitgangsimpedantie
DC-spanningsuitgang 10 mV / dB, ca. 100 ohm uitgangsimpedantie
Interface optisch geïsoleerde RS 232
Voeding 6 x 1,5 V AAA
Netadapteraansluiting 9 V DC, < 100 mV ripple, <= 150 mA stroomopname
Arbeidstemperatuur 0Ɓ°C … 40Ɓ°C (10Ɓ% … 80Ɓ% relatieve luchtvochtigheid)
Opslagtemperatuur -10Ɓ°C …60Ɓ°C (10Ɓ% … 70Ɓ% relatieve luchtvochtigheid)
Afmetingen (B x H x D) 80 x 245 x 35 mm
Gewicht (incl. batterijen) 350 g
Technische wijzigingen voorbehouden. 05.11
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer
binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor
oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info

FR
20
Lisez entièrement le mode d‘emploi et le carnet ci-joint „Remarques supplémentaires et concernant la
garantie“ ci-jointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.
!
Le sonomètre sert à mesurer les niveaux sonores aussi bien avec des Öltres de pondération de fréquence
selon les courbes standard dB A et dB C qu'avec les deux évaluations temporelles (Fast/Slow). Une mé-
moire interne sert à enregistrer les données mesurées dans le cas des mesures de longue durée, l'interface
interne permet d'établir des protocoles en temps réel sur l'ordinateur.
1
1
2ON / OFF
1
1Microphone / Pare-vent
2Marche/Arrêt
3Fonction MAX
4dB A, dB C / Enregistrement
5Evaluation temporelle / Lecture
de la mémoire
6Eclairage de l'écran / Enregis-
trement en temps réel
7Réglage du champ de mesure
8Raccordement au secteur
9 V CC
9Sortie CC / CA
10 Vis de calibrage
11 Interface PC
12 Transmission des données
13 Echelle analogique
14 Evaluation temporelle
15 Plage de mesure max.
16 dB A / dB C
17 Unité
18 Enregistrement des valeurs
mesurées
19 Valeur mesurée actuelle
20 Heure
21 Plage de mesure min.
2
Fonction/Utilisation
1 sec
6 x AAA, 1,5 V
3
4
5 6
7
8 9
10 11
12 13 14
15
16
171819
21
20
