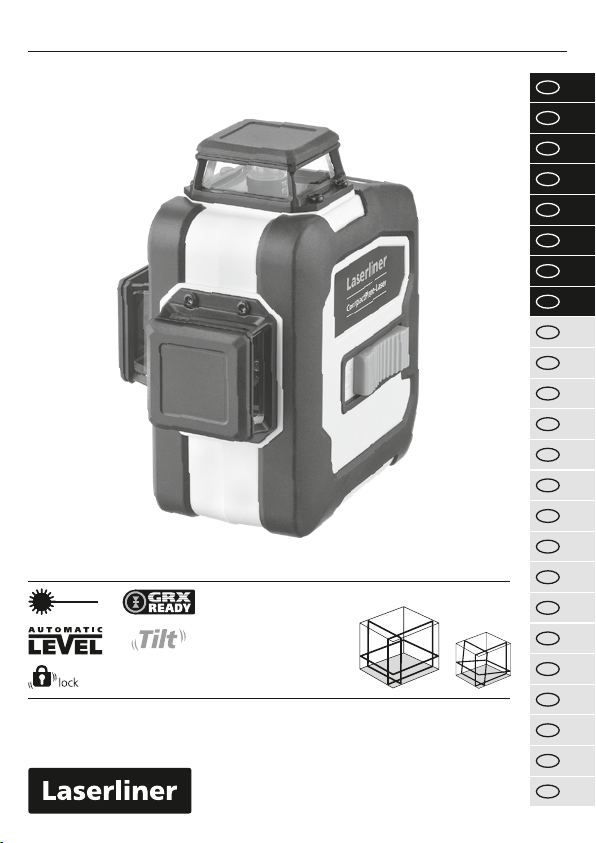

LaserLiner CompactPlane-Laser 3G User manual

CompactPlane-Laser 3G
Laser
515nm 1H360° 2V360°
S
02
13
24
35
46
57
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
SL
HU
SK
HR
68
79

02
DE
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-
und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise
im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen
Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-
wahren und bei Weitergabe der Lasereinrichtung mitzugeben.
!
Funktion / Verwendung
Dreidimensionaler Laser mit 3 hellen 360°-Laserkreisen
– Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen
– Einfache Lotfunktion durch die Laserkreuze
– Out-Of-Level: Durch optische Signale wird angezeigt, wenn sich das Gerät
außerhalb des Nivellierbereichs bendet
– GRX-Ready: integrierter Handempfänger-Modus
– Selbstnivellierbereich ± 3°, Genauigkeit ± 0,35 mm / m
– Digital Connection-Schnittstelle zur Fernsteuerung des Gerätes
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
Laserstrahlung!
Nicht in den Strahl blicken.
Laserklasse 2 · < 1 mW · 515 nm
EN 60825-1:2014/AC:2017
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.

CompactPlane-Laser 3G
03
DE
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
Sicherheitshinweise
Umgang mit RF-Funkstrahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die
elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein,
welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen
elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinusst
werden.
– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie
2014/53/EU ein.
– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp
CompactPlane-Laser 3G den wesentlichen Anforderungen und sonstigen
Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU
(RED) entspricht. Der vollständige Text der EU-Konformitätserklärung
ist unter der folgenden Internetadresse verfügbar:
https://packd.li/ll/AKJ/in
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu
schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen
Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind während des
Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.

04
DE
Zum Transport immer alle Laser ausschalten und Pendel arretieren,
Schiebeschalter (3) nach rechts schieben.
!

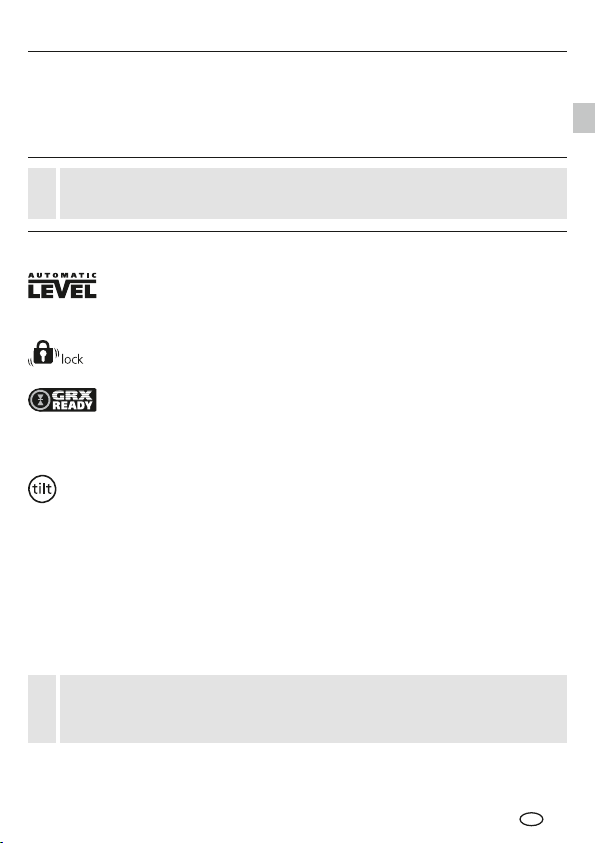

Besondere Produkteigenschaften und Funktionen
Automatische Ausrichtung des Gerätes durch ein magnetisch
gedämpftes Pendelsystem. Das Gerät wird in Grundstellung
gebracht und richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät
beim Transport.
Mit der GRX-READY-Technologie können Linienlaser auch bei
ungünstigen Lichtverhältnissen verwendet werden. Die Laser-
linien pulsieren dann mit einer hohen Frequenz und werden
durch spezielle Laserempfänger auf große Entfernungen erkannt.
Die Tilt-Funktion schaltet erst 20 Sek. nach vollständiger Nivellierung
des Lasers die Überwachung scharf (Einrichtphase). Blinken der Tilt-LED
im Sekundentakt während der Einrichtungsphase, schnelles Blinken,
wenn Tilt aktiv ist.
!
Die Tilt-Funktion ist nach dem Einschalten nicht aktiv.
Um das eingerichtete Gerät vor Lageveränderungen durch
Fremdeinwirkung zu schützen, muss die Tilt-Funktion durch
Drücken der Tilt-Taste aktiviert werden. Die Tilt-Funktion wird
durch Blinken der Tilt-LED angezeigt. Wurde die Position des
Lasers durch Fremdeinwirkung verschoben ertönt ein Signal,
der Laser blinkt und die Tilt-LED leuchtet permanent.
Um weiterarbeiten zu können, die Tilt-Taste zweimal drücken.
Fehlmessungen werden so einfach und sicher verhindert.
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und
vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen
Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem
sauberen, trockenen Ort.

CompactPlane-Laser 3G
05
DE
S1H360° 2V360°
Ein Fremd-
einwirkung
Einrichtphase
Automatic Level
Aktivieren der Tilt-
Funktion: Tilt-Taste
drücken, blinken
der Tilt-LED im
Sekundentakt.
Der
Laser
blinkt, die Tilt-LED
leuchtet permanent
und ein Signal ertönt.
Tilt scharf nach 20 Sek.,
schnelles Blinken der Tilt-LED.

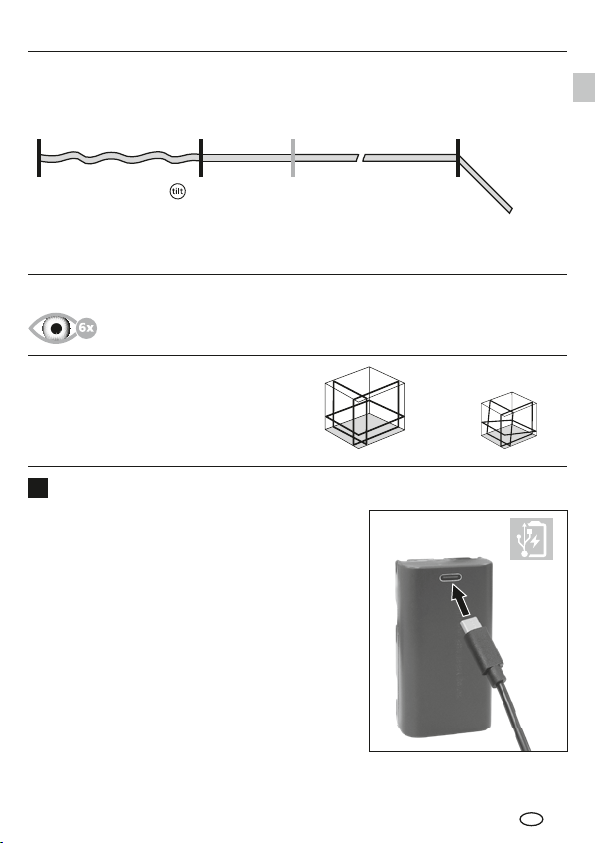

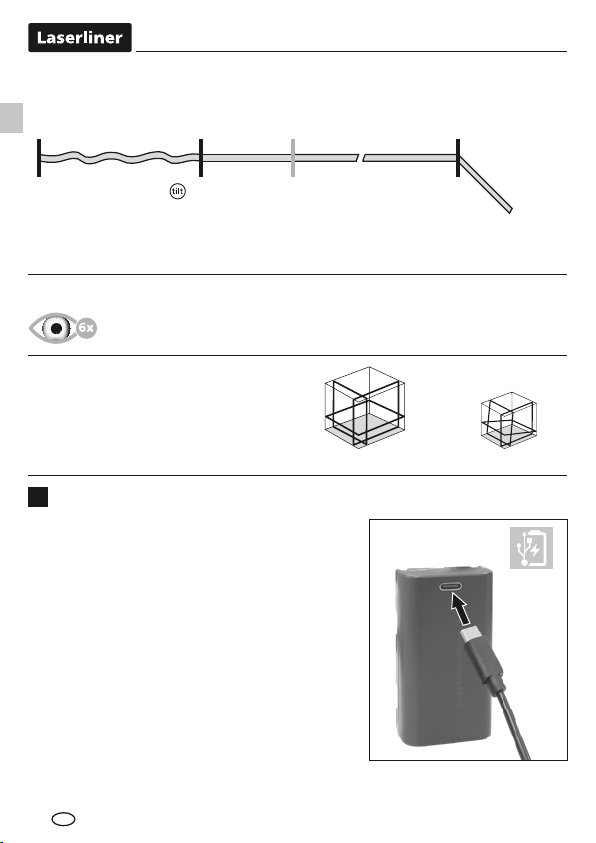

Funktionsweise Tilt
Grüne Lasertechnologie
Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm
Anzahl und Anordnung der Laser
H = horizontale Laser
V = vertikale Laser
S = Neigungsfunktion
1Handhabung Lithium-Ionen Akku (3G Pro)
– Das Netz-/Ladegerät nur innerhalb
geschlossener Räume verwenden, weder
Feuchtigkeit noch Regen aussetzen, da
ansonsten die Gefahr eines elektrischen
Stromschlages besteht.
– Vor Einsatz des Gerätes Akku voll aufladen.
– Netz-/Ladegerät mit dem Stromnetz und der
Anschlussbuchse des Akkupacks verbinden.
Bitte nur das beiliegende Netz-/Ladegerät
benutzen. Wenn ein falsches Netz-/Ladegerät
verwendet wird, erlischt die Garantie.
– Während der Akku geladen wird, leuchtet die
LED des Akkupacks rot. Der Ladevorgang ist
abgeschlossen, wenn die LED blau leuchtet.
USB-C
HighCapacityPack
036.51A

06
Das Akkufach öffnen und Lithium-
Ionen Akku gemäß der Abbildung
einlegen.
Lithium-Ionen Akku einlegen (3G Pro)
Stromversorgung
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
!
Darauf achten, dass sich keine leitenden Gegenstände in der Nähe
der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann
zu Verbrennungen und Feuer führen.
!
Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen
und ausschließlich mit diesem Lasergerät verwendet werden.
Ansonsten besteht Verletzungs- und Brandgefahr.
!
2
DE
+
–
–
Batterien einlegen (3G)
Das Batteriefach öffnen und Batterien
(3 x Typ AA) gemäß den Installations-
symbolen einlegen. Dabei auf korrekte
Polarität achten.

CompactPlane-Laser 3G
07
1
2
3
4
5
1
2
4
a
b
3
6
7
8
9
6
7
5
8
9

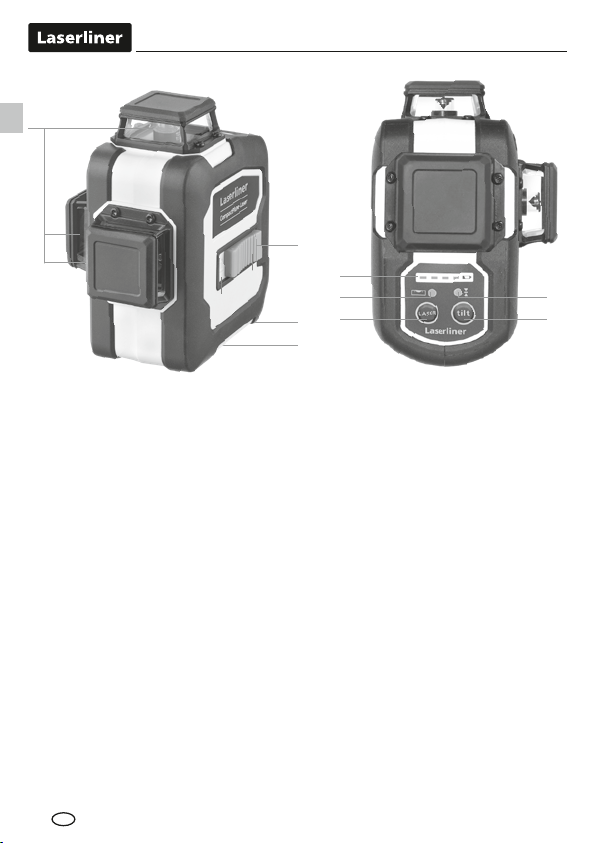

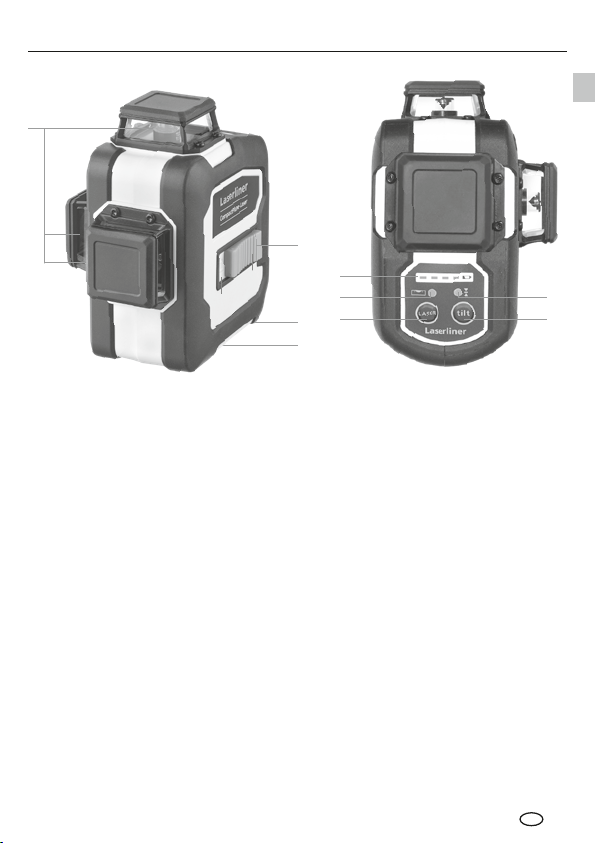

LED Nivellierung
rot: Nivellierung aus
grün: Nivellierung ein
Wahltaste Laserlinien;
Handempfängermodus ein / aus
LED Handempfängermodus /
LED Tilt-Funktion
Tilt-Funktion
Laseraustrittsfenster
Batteriefach (Unterseite)
Schiebeschalter
aAN
bAUS / Transportsicherung /
Neigungsmodus
1/4" / 5/8"-Stativgewinde
(Unterseite)
Batteriestatus
DE

08
LASER LASER LASER LASER
LASER LASER LASER LASER LASER

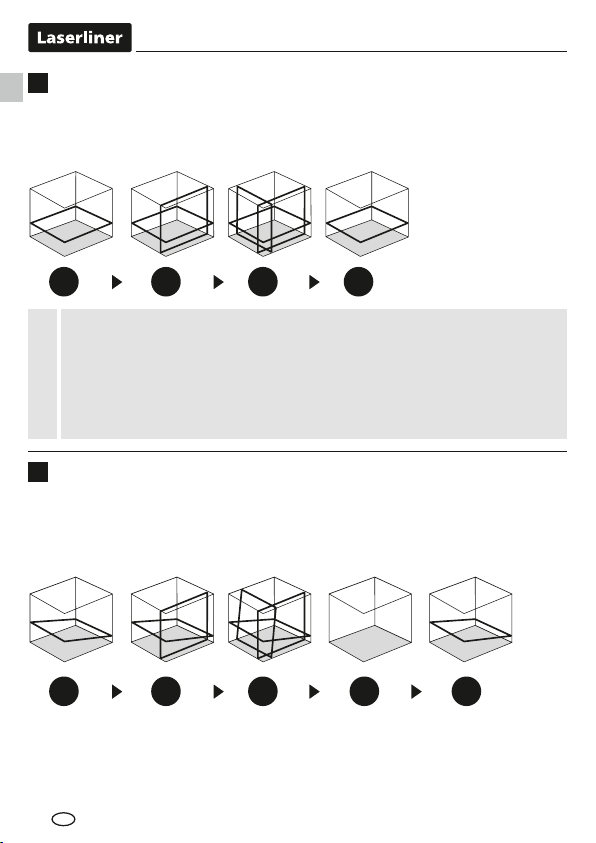

3Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, Schiebeschalter (3) nach links schieben.
Das Laserkreuz erscheint. Mit der Wahltaste können die Laserlinien einzeln
geschaltet werden.
Zum horizontalen und vertikalen Nivellieren muss die Transportsiche-
rung gelöst sein. Sobald sich das Gerät außerhalb des automatischen
Niverllierbereichs von 3° befindet, blinken die Laserlinien und die LED
leuchtet rot auf. Positionieren Sie das Gerät so, das es sich innerhalb
des Nivellierbereichs befindet. Die LED wechselt wieder auf grün und
die Laserlinien leuchten konstant.
!
4Neigungsmodus
Die Transportsicherung nicht lösen, Schiebeschalter (3) nach rechts schieben.
Die Laser mit der Wahltaste (7) auswählen. Jetzt können schiefe Ebenen bzw.
Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien
nicht mehr automatisch aus. Die LED (6) leuchtet konstant rot.
DE

CompactPlane-Laser 3G
09
3 sec.
5Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger GRX
Verwenden Sie zum Nivellieren auf große
Entfernungen oder bei nicht mehr sichtbaren
Laserlinien einen Laserempfänger GRX (optional).
Zum Arbeiten mit dem Laserempfänger den
Linienlaser durch langes Drücken der Taste 7
(Handempfängermodus ein / aus) in den Hand-
empfängermodus schalten. Jetzt pulsieren
die Laserlinien mit einer hohen Frequenz und
die Laserlinien werden dunkler. Der Laser-
empfänger erkennt durch dieses Pulsieren
die Laserlinien.
Beachten Sie die Bedienungsanleitung des Laserempfängers
für Linienlaser.
!
Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden
360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen
Bereichen der Linie kommen, die technisch bedingt sind. Dies kann
zu unterschiedlichen Reichweiten im Handempfängermodus führen.
!
A1
A2
2.
1.
Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte
ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 und A2 haben Sie jetzt eine horizontale Referenz.
DE

10
Überpüfung der horizontalen Linie
Gerät ca. 5 m von einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen
Sie, ob die waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe
mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,4 mm / m = OK
Kalibrierung überprüfen
Wenn A2 und A3 mehr als 0,35 mm / m auseinander liegen, ist eine
Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in
Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!
3. Stellen Sie das Gerät so nah wie möglich an
die Wand auf Höhe des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 und A3 ist die Toleranz.
BC
2,5 m
<2 mm = OK
Überprüfung der vertikalen Linie
Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer
2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein-
schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit
liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 2 mm ist.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch,
nach Transporten und langer Lagerung.
!
DE

CompactPlane-Laser 3G
11
Datenübertragung
Das Gerät verfügt über eine Digital Connection, welche die Datenübertragung
mittels Funktechnik zu mobilen Endgeräten mit Funkschnittstelle erlaubt
(z.B. Smartphone, Tablet).
Die Systemvoraussetzung für eine Digital Connection nden Sie unter
https://info.laserliner.com/?an=ble
Das Gerät kann eine Funkverbindung mit Funkstandard IEEE 802.15.4
kompatiblen Geräten aufbauen. Der Funkstandard IEEE 802.15.4 ist ein
Übertragungsprotokoll für Wireless Personal Area Networks (WPAN). Die
Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt
stark von den Umgebungsbedingungen, wie z.B. der Dicke und Zusammensetzung
von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigenschaften des
Endgerätes, ab.
Applikation (App)
Zur Nutzung der Digital Connection wird eine Applikation benötigt. Diese
können Sie in den entsprechenden Stores je nach Endgerät herunterladen:
Nach dem Start der Applikation und aktivierter Digital Connection kann eine
Verbindung zwischen einem mobilem Endgerät und dem Messgerät
hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte,
wählen Sie das passende Messgerät aus.
Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.
Achten Sie darauf, dass die Funkschnittstelle
des mobilen Endgerätes aktiviert ist.
!
Zusatzfunktionen über App
Durch die App stehen weitere Funktionen zur Verfügung. Sollte die Steuerung
des Gerätes über die App aus technischen Gründen nicht möglich sein,
setzen Sie das Gerät durch aus- und einschalten auf den Werkszustand zurück,
um die regulären Funktionen uneingeschränkt nutzen zu können.
DE

12
Kalibrierung
Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die
Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein
Kalibrierungsintervall von einem Jahr.
Technische Daten (Technische Änderungen vorbehalten. 23W02)
Selbstnivellierbereich
± 3°
Genauigkeit
± 0,35 mm / m
Nivellierung
automatisch
Sichtbarkeit (typisch)* 30 m
Arbeitsbereich
mit Handempfänger
60 m (von technisch bedingtem
Helligkeitsunterschied abhängig)
Laserwellenlänge 515 nm
Laserklasse
2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung
Li-Ion Akkupack 7,4V / 2,6Ah // 3 x 1,5V LR6 (AA)
Ladezeit
ca. 4 Std.
Betriebsdauer mit 3 Laserebenen: ca. 9 Std. // ca. 2 Std.
mit 1 Laserebene: ca. 17 Std. // ca. 9 Std.
Arbeitsbedingungen
0°C … 50°C, Luftfeuchtigkeit max. 80% rH,
nicht kondensierend, Arbeitshöhe max. 4000 m
über NN (Normalnull)
Lagerbedingungen -10°C … 70°C, Luftfeuchtigkeit max. 80% rH
Betriebsdaten Funkmodul
Schnittstelle IEEE 802.15.4. LE ≥ 4.x (Digital Connection);
Frequenzband: ISM Band 2400-2483.5 MHz, 40 Kanäle;
Sendeleistung: max. 10 mW; Bandbreite: 2 MHz; Bitrate:
1 Mbit/s; Modulation: GFSK / FHSS
Abmessungen (B x H x T)
120 x 122 x 80 mm
Gewicht
525 g (inkl. Akkupack // Batterien)
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
https://packd.li/ll/AKJ/in
* bei max. 300 Lux
DE

CompactPlane-Laser 3G
13
Completely read through the operating instructions, the „Warranty and
Additional Information“ booklet as well as the latest information under
the internet link at the end of these instructions. Follow the instructions
they contain. This document must be kept in a safe place and if the
laser device is passed on, this document must be passed on with it.
!
Function / Application
Three-dimensional laser with 3 bright 360° laser circles
– The slope-mode feature is an extra that permits gradients to be laid out
– Simple plumb function thanks to the laser crosses
– Out-Of-Level: is indicated by optical signals when the unit is outside its
self-levelling range
– GRX-ready: integrated hand-held receiver mode
– Self-levelling range ± 3°, Accuracy ± 0.35 mm / m
– Digital Connection interface for remote control of the device
General safety instructions
– The device must only be used in accordance with its intendedpurpose
and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out of reach
of children.
– Modications or changes to the device are not permitted, this will otherwise
invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail or the
battery charge is weak.
Laser radiation!
Do not stare into the beam!
Class 2 laser < 1 mW · 515 nm
EN 60825-1:2014/AC:2017
Safety instructions
Using class 2 lasers
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
EN

14
Safety instructions
Dealing with electromagnetic radiation
Safety instructions
Dealing with RF radiation
– The measuring device is equipped with a wireless interface.
– The measuring device complies with electromagnetic compatibility
and wireless radiation regulations and limits in accordance with
the RED 2014/53/EU.
– Umarex GmbH & Co. KG hereby declares that the CompactPlane-Laser 3G
radio equipment complies with the essential requirements and other
provisions of the European Radio Equipment Directive 2014/53/EU (RED).
The EU Declaration of Conformity can be found in its entirety at the
following address: https://packd.li/ll/AKJ/in
– The measuring device complies with electromagnetic compatibility
regulations and limits in accordance with the EMC Directive 2014/30/EU
which is covered by the Radio Equipment Directive 2014/53/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol
stations or in the vicinity of people with pacemakers – may apply.
Electronic devices can potentially cause hazards or interference or
be subject to hazards or interference.
– The measuring accuracy may be affected when working close to high
voltages or high electromagnetic alternating elds.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut
their eyes and immediately move away from the beam.
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars) be used to look at the laser beam or reections.
– Do not use the laser at eye level (1.40 … 1.90 m)
– Reective, specular or shiny surfaces must be covered whilst laser devices
are in operation.
– In public areas shield off the laser beam with barriers and partitions
wherever possible and identify the laser area with warning signs.
EN

CompactPlane-Laser 3G
15
When transporting, always switch off all lasers, secure pendulum
and push the slide switch (3) to the right.
!
Special product features
Automatic alignment of the device with a magnetically
dampened pendulum system. The device is brought into
initial position and aligns itself autonomously.
Transport LOCK: The device is protected with a pendelum lock
during transport.
GRX-READY technology enables line lasers to be used even
in unfavourable light conditions.The laser lines pulsate at
a high frequency and this can be picked up by special laser
receiversover long distances.
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning agents,
scouring agents and solvents. Remove the battery(ies) before storing for
longer periods. Store the device in a clean and dry place.
The tilt function is not active following switch-on. Once the
device has been set up, press the tilt button to activate the tilt
function, enabling you to protect the laser from changes in
position caused by the device being disturbed by external
factors. The tilt LED flashes to indicate that the tilt function is
active. If the position of the laser was shifted through external
factors, a signal sounds, the laser flashes and the tilt LED
lights up continuously. Press the tilt button twice to continue.
Erroneous and inaccurate measurements are thus prevented
simply and reliably.
The tilt function does not activate monitoring until 20 seconds after the
laser has been fully levelled (set-up phase). The tilt LED flashes every
second during the set-up phase, and flashes rapidly when tilt is active.
!
EN

16
S1H360° 2V360°
On External
influence
Automatic level
set-up phase
Enabling the tilt
function: press the
tilt button; the tilt
LED flashes every
second.
The
laser
flashes, the tilt LED
lights up continuously
and a signal sounds.
How the tilt function works
Green laser technology
Approx. 6 times brighter than a typical red laser with 630 - 660 nm
Number and direction
of the lasers
H = horizontal laser
V = vertical laser
S = slope function
Tilt active after 20 seconds,
rapid flashing of the tilt LED.
EN
1Use of lithium-ion rechargeable battery (3G Pro)
– Use the power supply/charger unit only in
closed rooms; do not expose to moisture
or rain otherwise risk of electric shock.
– Charge the device‘s battery completely
prior to use.
– Connect the power pack/charger to the mains
power supply and the socket in the battery
pack. Please only use the power pack/charger
supplied. Using any other power pack/charger
will invalidate the warranty.
– The LED on the battery pack lights up red
while the battery is charging. When the LED
changes to blue, charging is complete.
USB-C
HighCapacityPack
036.51A

CompactPlane-Laser 3G
17
EN
Open the battery compartment
and insert the lithium-ion battery
as illustrated.
To insert the lithium-ion
rechargeable battery (3G Pro)
Power supply
Do not open the rechargeable battery. This could cause short-circuits.
!
Make sure there are no conductive objects in the vicinity of the
battery contacts. Short-circuiting of these contacts can cause burn
injuries or fire.
!
The battery may only be charged with the battery charger provided
and used only in this laser device. Any other use may cause injury
or fire.
!
2
+
–
–
Inserting batteries (3G)
Open the battery compartment and
insert batteries (3 x type AA) according
to the symbols. Be sure to pay
attention to polarity.

18
1
2
4
a
b
3
6
7
5
8
9
LED levelling
red: levelling off
green: levelling on
Laser line selection button;
Hand receiver mode on / off
LED hand receiver mode /
LED tilt function
Tilt function
Laser output windows
Battery compartment (bottom)
Slide switch
aON
bOFF / Transport lock /
Slope mode
1/4" / 5/8" tripod threads
(bottom)
Battery status
6
7
8
9
1
2
3
4
5
EN

CompactPlane-Laser 3G
19
LASER LASER LASER LASER LASER
3Horizontal and vertical levelling
Release the transport restraint, push the slide switch (3) to the left.
The laser cross will appear. The laser lines can be switched individually
with the selection button.
The transport restraint must be released for horizontal and vertical
levelling. The laser lines flash and the LED lights red as soon as the
device is outside the automatic levelling range of 3°. Position the device
such that it is within the levelling range. The LED switches back to
green and the laser lines stop flashing (steady light).
!
4Slope mode
Do not release transport restraint, push slide switch (3) to the right.
Select the laser with the selector button (7). Sloping planes and tilts can
now be measured. In this mode, the laser lines no longer align automatically.
The LED (6) lights constantly red.
EN
LASER LASER LASER LASER

20
5Hand receiver mode
Optional: Working with the laser receiver GRX
Use an GRX laser receiver (optional) to carry
out levelling at great distances or when the
laser lines are no longer visible. To work with
a laser receiver, switch the line laser to hand-
held receiver mode by keeping button 7
(handheld receiver mode on / off) pressed.
The laser lines will now pulsate with high
frequency, making the laser lines darker.
The laser receiver can detect these pulsating
laser lines.
Observe the laser receiver‘s operating instructions for line lasers.
!
Due to the special optics required to generate a continuous 360° laser
line, the underlying technology may cause differences in brightness in
different areas of the line. This may lead to different ranges in hand
receiver mode.
!
A1
A2
2.
1.
Preparing the calibration check
It is possible for you to check the calibration of the laser. To do this, position
the device midway between 2 walls, which must be at least 5 m apart.
Switch the device on (Laser cross ON). The best calibration results are
achieved if the device is mounted on a tripod.
1. Mark point A1 on the wall.
2. Turn the device through 180° and mark point A2.
You now have a horizontal reference between points A1 and A2.
EN
3 sec.
