LaserLiner AutoCross-Laser 360 PowerBright User manual

AutoCross-Laser 360° PowerBright
GB
DE
NL
FR
DK
ES
IT
PL
FI
PT
8.049.96.02.1 / Rev.0310
Bedienungsanleitung
Operating instructions
Gebruiksaanwijzing
Betjeningsvejledning
Mode d´emploi
Instrucciones para su uso
Istruzioni d‘uso
Instrukcja ObsÙugi
Käyttöohje
Instruções de uso
3-8
9-14
15-20
21-26
27-32
33-38
39-44
45-50
51-56
57-62
3H 1V

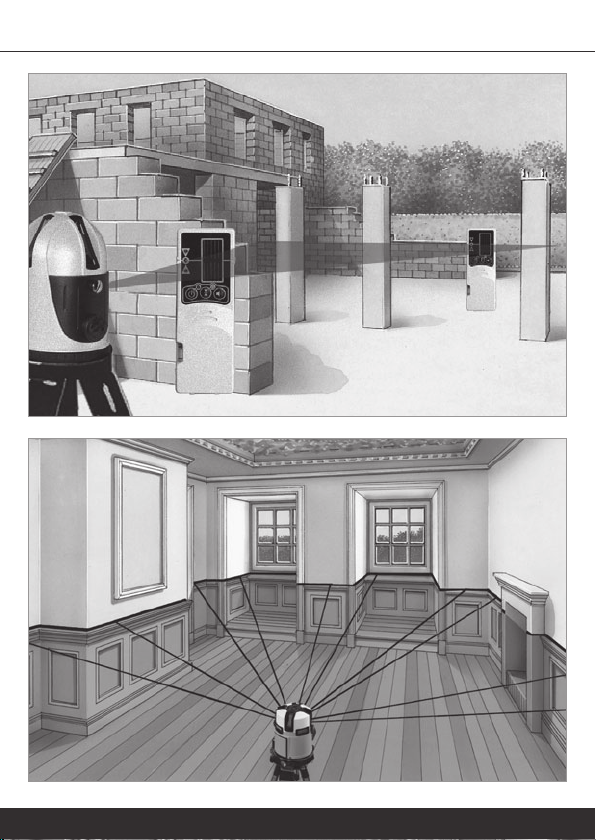

2
AutoCross-Laser 360° PowerBright
Optional: max. 50 m range

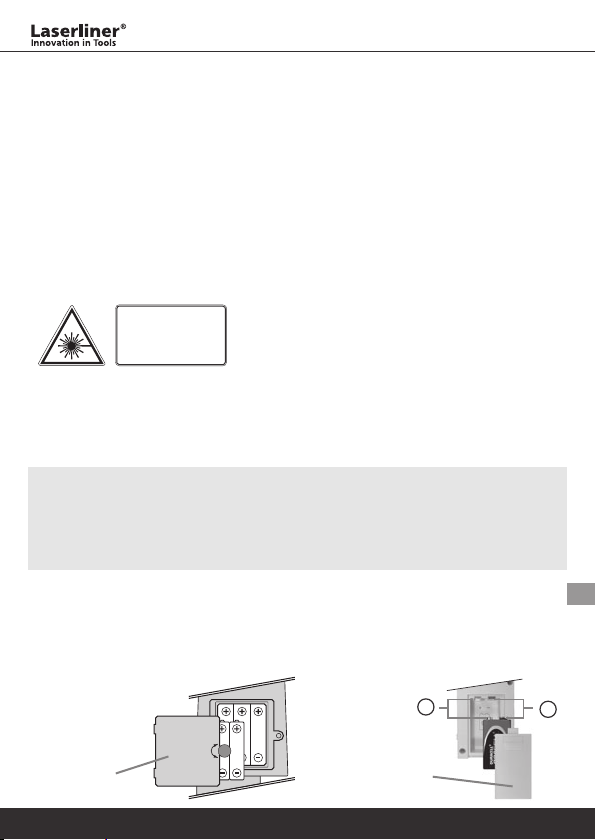

Einlegen der Batterien
Batteriefach (9, I) öffnen und Batterien gemäß den Installationssymbolen
einlegen. Dabei auf korrekte Polarität achten. Batterieladung gering: Die
Batterien beim ACL 360° tauschen, wenn die beleuchtete Libelle (13) blinkt.
AutoCross-Laser 360° PowerBright
DEUTSCH 3
Superheller Kreuzlinien-Laser mit horizontaler 360° Laserlinie
PowerBright-Laser: Spezielle Hochleistungs-Laserdioden erzeugen extrem
sichtbare Laserlinien. Die durchgehende horizontale 360° Laserlinie wird durch
3 Laserdioden erzeugt, eine vertikale Laserlinien. Automatische Ausrichtung
durch magnetisch gedämpftes Pendelsystem, 2,5° Selbstnivellierbereich.
Pendelarretierung zur Transportsicherung. Das Gehäuse mit abnehmbaren
Gerätesockel und tiefliegenden Lasermodulen ist für bodennahes Arbeiten opti-
miert. Einfache Positionierung der Laserlinien durch das drehbare Gehäuse. Der
Neigungsmodus erlaubt das Anlegen von Gefällen. Genauigkeit 2 mm / 10 m
RX-Ready: Mit dem optionalen Laserempfänger können die Laserlinien bis 50 m
Reichweite erkannt werden.
Allgemeine Sicherheitshinweise
Achtung: Nicht direkt in den Strahl sehen! Der Laser darf nicht in die
Hände von Kindern gelangen! Gerät nicht
unnötig auf Personen richten. Das Gerät ist ein
Qualitäts-Laser-Messgerät und wird 100%ig
in der angegebenen Toleranz im Werk ein-
gestellt. Aus Gründen der Produkthaftung möchten wir Sie auf folgendes
hinweisen: Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch,
nach Transporten und langer Lagerung. Außerdem weisen wir darauf hin,
dass eine absolute Kalibrierung nur in einer Fachwerkstatt möglich ist. Eine
Kalibrierung Ihrerseits ist nur eine Annäherung und die Genauigkeit der
Kalibrierung hängt von der Sorgfalt ab.
L
Hinweis: Das Produkt ist ein Präzisionsinstrument, das mit Sorgfalt
behandelt werden muss. Vermeiden Sie Stöße und Erschütterungen.
Lagerung und Transport im Koffer! Alle Laser aus und Pendel arretieren!
Zur Reinigung benutzen Sie bitte ein weiches Tuch und Glasreiniger.
Laserstrahlung!
Nicht in den Strahl blicken
oder direkt mit optischen
Instrumenten betrachten.
Laser Klasse 2 M
EN60825-1:2007-10
9
+
–
I
AutoCross-Laser 360°
PowerBright
RangeXtender
RX 51

AutoCross-Laser 360° PowerBright
DEUTSCH4

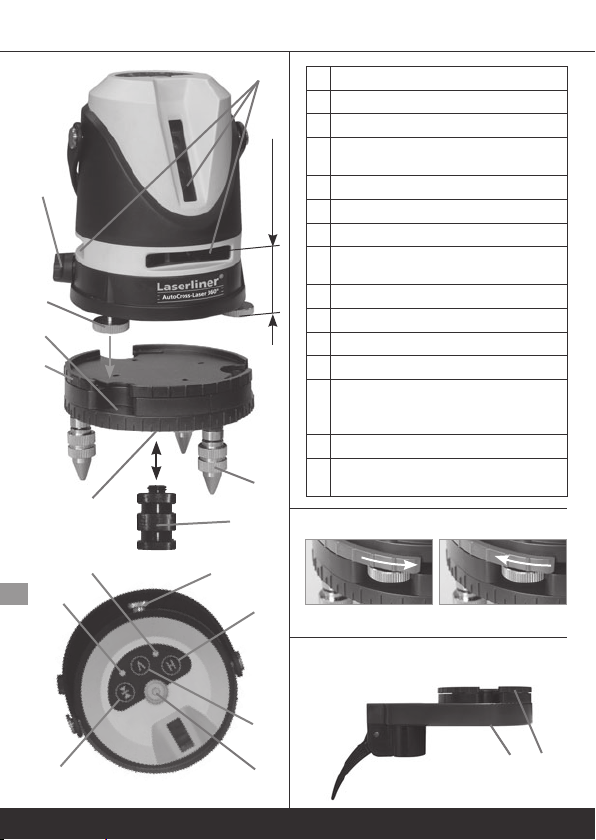

1 Laseraustrittsfenster
2 Transportsicherung
3 Befestigungsschraube
4 Optional: Gerätesockel (drehbar)
5 Befestigungsring
6 5/8” Gewinde (Unterseite)
7 Justierfüße
8 Optional: Adapter für Kurbel-
und Teleskopstative
9 Batteriefach
10 Handempfängermodus
11 Horizontale Laserlinien
12 Vertikale Laserlinie
13 Libelle zur groben Ausrichtung /
Batterieladung gering
(Low Bat.-Anzeige)
14 Kontrollleuchte
Neigungsfunktion
15 Kontrollleuchte
Handempfänger-Modus
Befestigungsring (5)
schließen, öffnen
Optional: Konsole für Teleskopstative
(und Stative)
1
2
4
5
7
6
9
15
14
10
11
12
13
3
8
min. 38 mm
65

Horizontales und vertikales Nivellieren: Die Transportsicherung (2)
nach rechts drehen und die Pendelarretierung lösen. Anschließend die Laser
einschalten (Tasten 11, 12). Jetzt kann horizontal bzw. vertikal nivelliert
werden. Wenn das Gerät zu schräg steht und sich das Pendel außerhalb des
Selbstnivellierbereichs befindet, blinken die Laser. Dann das Gerät mit den
Befestigungsschrauben (3) bzw. Justierfüßen (7) ausrichten oder auf einer
ebeneren Fläche aufstellen. Die Dosenlibelle (13) dient dabei zur Orientierung.
Die Kontrollleuchte der Neigungsfunktion (14) ist aus.
Neigungsmodus: Die Pendelarretierung nicht lösen oder Transportsicherung
(2) nach links drehen. Die Laser einschalten (Tasten 11,12). Nun blinkt die
Kontrollleuchte der Neigungsfunktion (14) und es können schiefe Ebenen
bzw. Neigungen angelegt werden.
L
Wichtig:
Wenn die Kontrollleuchte der Neigungsfunktion (14) blinkt, kann nicht
horizontal bzw. vertikal nivelliert werden.
L
WICHTIG!
Zum Transport die Transportsicherung (2) nach links drehen und die Laser
ausschalten (Tasten 11,12). Jetzt ist das Pendelsystem vor Beschädigung
geschützt und das Gerät komplett ausgeschaltet.
B
AC
DE
G
F
I
AutoCross-Laser 360° PowerBright

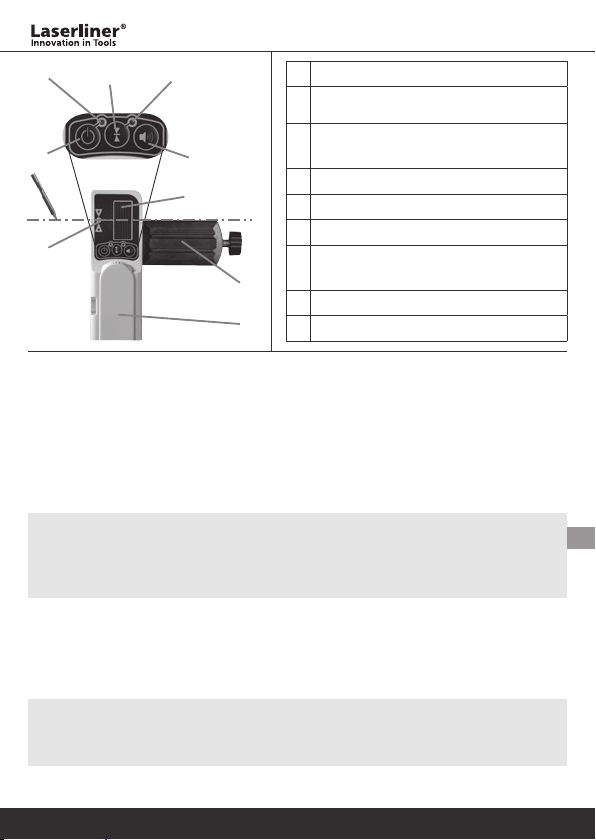

A Betriebsanzeige
B Umschaltung Genauigkeit
Nah- / Fernbereich
C Kontrollleuchte Genauigkeit
grün / rot
D AN- / AUS-Schalter
E Tonsignal AN / AUS
F Laserempfangsfeld
G Positions-Anzeigen für Laser
(vorne, seitlich, hinten)
H Universalhalterung
I Batteriefach (Rückseite)
DEUTSCH 5
H

AutoCross-Laser 360° PowerBright
DEUTSCH6
B
AC
DE
G
F
L
Hinweis: Die Lichtintensität der Laserlinien ist in der Mitte am höchsten
und wird an den Enden geringer. Aus diesem Grund verändert sich auch
die maximale Reichweite des Laserempfängers: Grüne LED max. 7 — 15 m,
rote LED max. 25 — 50 m. Dadurch ist der maximale Empfangsbereich der
horizonalen 360° Laserlinie rundherum nicht konstant und verringert sich
an den helleren Stellen.

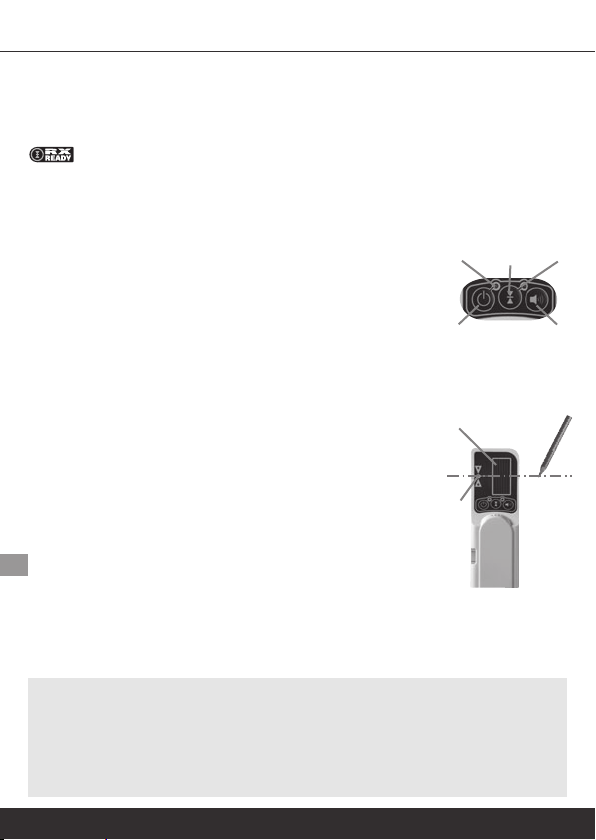

Optional: Arbeiten mit dem
Laserempfänger RX 51:
Verwenden Sie zum Nivellieren auf große Entfernungen
oder bei hoher Helligkeit den Laserempfänger RX 51.
Diesen mit Taste D anschalten, Kontrolleuchte A leuchtet.
WICHTIG: Den ACL 360° in den Handempfängermodus
schalten (Taste 10). Jetzt pulsieren die Laserlinien mit
einer hohen Frequenz (5 kHz) und die Laserlinien werden
dunkler. Der Laserempfänger erkennt durch dieses
Pulsieren die Laserlinien bis max. 50 m Entfernung.
Bewegen Sie nun das Empfangsfeld (F) des
Laserempfängers durch die Laserlinien auf- und abwärts
(horizontale Laserlinie) bzw. seitwärts (vertikale Laserlinie)
bis die mittlere LED (G) aufleuchtet. Markieren Sie nun
das horizontale bzw. vertikale Referenzmaß.
Stellen Sie die Empfindlichkeit des Laserempfängers
mit der Taste B ein. Grüne LED (C) für das Arbeiten im
Nahbereich bis max. 15 m, rote LED (C) für das Arbeiten
im Fernbereich bis max. 50 m. Den Ton können Sie mit
der Taste E an- oder ausschalten.
Hinweis: Um die maximale Sichtbarkeit der Laserlinie
zu erhalten, muss der Handempfängermodus beim
ACL 360° ausgeschaltet sein (Taste 10, Kontrollleuchte
15 aus). Dann kann mit dem Laserempfänger nicht
gearbeitet werden.
Arbeitspositionen: Das Oberteil auf den drehbaren Gerätsockel (4) befesti-
gen, um das Gerät auf einem Stativ zu fixieren oder um den vertikalen Laser
zu positionieren. Wenn die Laser in bodennähe verlaufen sollen, das Oberteil
vom Gerätesockel trennen.

AutoCross-Laser 360° PowerBright
DEUTSCH 7
Technische Daten
Selbstnivellierbereich + 2,5°
Genauigkeit + 2 mm / 10 m
Optional: Empfangsbereich Laserempfänger max. 50 m
Laserwellenlänge Linienlaser 635 nm
Laserklasse Linienlaser 2M / < 5 mW
Stromversorgung ACL 360° / Betriebsdauer 3 x 1,5V AA / ca. 8 h
Stromversorgung Laserempfänger RX 51 1 x 9V Block
Gewicht ACL 360° 0,85 kg
Arbeitstemperatur 0°C bis +50°C
Lagertemperatur -10°C bis +70°C
Artikel-Nr. (ACL)
AutoCross-Laser 360° PowerBright RX 049.011A
Technische Änderungen vorbehalten 05/2009
L
Hinweis: Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch,
nach Transporten und langer Lagerung.
Universalhalterung (optional):
Der Laserempfänger RX 51 kann mit der Universal-
halterung an Messlatten befestigt werden. Die Flexi-
messlatte (Art-Nr.: 080.50) ist für alle Messungen von
Bodenhöhen zu empfehlen. Mit dieser können Sie ohne
zu rechnen direkt Höhenunterschiede ermitteln.
L
Hinweis zur Genauigkeit:
Genauigkeit 2 mm / 10 m: Das Gerät mit den Nivellierschrauben
(3,7) so ausrichten, dass sich die Blase der Dosenlibelle (13) genau im
Zentrum befindet.
Genauigkeit 3 mm / 10 m: Die Blase der Dosenlibelle (13) befindet
sich innerhalb des Ringes.

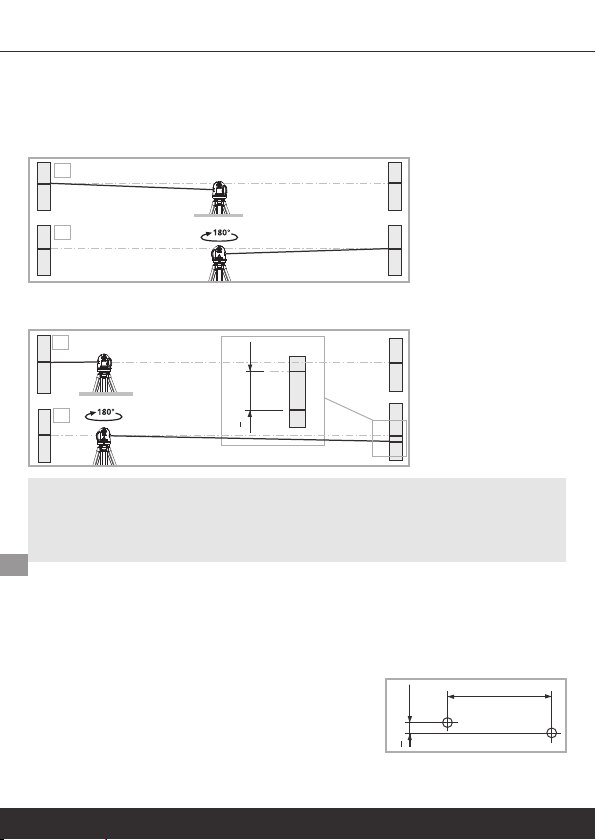

Kalibrierungsüberprüfung vorbereiten: Sie können die Kalibrierung des
Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden
auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein
(Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand. 2. Drehen Sie das
Gerät um 180° u.
markieren Sie
Punkt A2.
Zwischen A1 u. A2
haben Sie jetzt eine
horizontale Referenz.
Überprüfung der vertikalen Linie: Gerät ca. 5 m von einer Wand aufstellen.
An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte
dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur
richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung
zwischen Laserlinie und Lotschnur nicht größer als ± 1.5 mm beträgt.
Überpüfung der horizontalen Linie:
Gerät ca. 5 m von einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen Sie,
ob waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe mit dem
Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.
AutoCross-Laser 360° PowerBright
DEUTSCH8
Kalibrierung überprüfen: 3. Stellen Sie das Gerät so nah wie möglich an
die Wand auf Höhe des markierten Punktes A1.
4. Drehen Sie das
Gerät um 180°
und markieren Sie
den Punkt A3. Die
Differenz zwischen
A2 u. A3 ist die
Toleranz.
A1
A2
2.
1.
L
Hinweis: Wenn A2 und A3 mehr als 2 mm / 10 m auseinander liegen,
ist eine Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in
Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-
LASERLINER.
A3
A2 A2
A1
4.
3.
A3
A2
< 2 mm / 10 m = OK
BC
2,5 m
< 2 mm = OK

AutoCross-Laser 360° PowerBright
ENGLISH 9
Super bright cross-line laser with 360° horizontal laser line
PowerBright-Laser: Special high-performance laser diodes project extremely
visible laser lines. The continuous horizontal 360° laser line is produced by 3
laser diodes, one vertical laser line. Magnetically-damped pendulum system
for automatic alignment, 2.5° self-levelling range. Pendulum can be locked for
protection during transport. The housing with removable device base and low-
lying laser modules is optimised for work near the ground. The laser lines are
easily positioned by virtue of the pivoted housing. Tilt mode permits gradients
to be laid out. Precision 2 mm/10 m. RX-Ready: The laser receiver, which is
available as an optional extra, can detect laser lines in a range of up to 50 m.
General safety instructions
Caution: Do not look directly into the beam. Lasers must be kept out of
reach of children. Never intentionally aim the
device at people. This is a quality laser measuring
device and is 100% factory adjusted within the
stated tolerance. For reasons of product liability,
we must also draw your attention to the following: Regularly check the cali-
bration before use, after transport and after extended periods of storage. We
also wish to point out that absolute calibration is only possible in a specialist
workshop. Calibration by yourself is only approximate and the accuracy of
the calibration will depend on the care with which you proceed.
L
Note: This product is a precision instrument that must be handled and
treated with care. Avoid shocks and impact. Always keep and carry in the
case! Switch all lasers off and secure the pendulum. For cleaning, use a soft
cloth and glass cleaner.
Laser radiation!
Do not stare into the
beam or observe it directly
with optical instruments.
Laser class 2 M
EN60825-1:2007-10
Inserting the batteries
Open the battery compartment (9, I) and insert the batteries in accordance
with the installation symbols, ensuring the correct polarity. Close the cover.
Low battery charge: Replace the ACL 360° batteries when the illuminated vial
(13) flashes.
9
+
–
I
AutoCross-Laser 360°
PowerBright
RangeXtender
RX 51

1
2
4
5
7
6
9
15
14
10
11
12
13
3
8
min. 38 mm
65
Optional: Adapter for teleskopic
stands (and tripods)
Fastening ring (5)
close, open
AutoCross-Laser 360° PowerBright
ENGLISH10
1 Laser emitting window
2 Transport fastener
3 Fastening screw
4 Optional: Device base (pivoted)
5 Fastening ring
6 5/8" thread (underside)
7 Adjustable feet
8 Optional: Tripod adapter for
crank tripods and teleskopic
stands
9 Battery compartment
10 Hand receiver mode
11 Horizontal laser lines
12 Vertical laser line
13 Vial for approximate alignment /
low battery charge (low bat.
display)
14 Slope function indicator light
15 Hand receiver mode indicator
light

Horizontal and vertical levelling:Turn the transport fastener (2) clockwise
and release the pendulum lock. Afterwards switch on the lasers (buttons 11,
12). Now the device can be levelled horizontally and vertically. If the device
is tilted too much and the pendulum is outside its self-levelling range, the
lasers will blink. In this case the device must be aligned with the fastening
screws (3) or alignment feet or the device must be placed on a surface that
is more level. The circular spirit level (13) can assist this orientation. The slope
function‘s indicator light (14) will be off.
L
IMPORTANT!
Turn the transport fastener (2) counter clockwise and switch off the laser to
transport (buttons 11, 12) the device. This will protect the pendulum system
from being damaged and switch off the device completely.
L
Important:
If the slope function‘s indicator light (14) blinks, horizontal and vertical
levelling cannot be done.
B
AC
DE
G
F
I
AutoCross-Laser 360° PowerBright
A Power indicator
B Switch accuracy
short range / long range
C LED for accuracy
green / red
D ON / OFF switch
E Sound ON / OFF
F Receiver field for laser beam
G LED’s for Laserindication (front,
side, backside)
H Universal mount
I Battery compartment (backside)
ENGLISH 11
H
Slope mode: Do not release the pendulum lock, turn the transport fasten-
er (2) counter clockwise. Now the slope function is inactive! Switch on the
lasers (buttons 11, 12). Now the slope function‘s indicator light (14) will blink
and pitches or slopes can be laid out.

Work positions: Fasten the device‘s upper section onto the pivoted device
base (4) to attach the device to a tripod or to position the vertical laser. When
lasers are to project out near ground level, the upper section should be taken
off of the device base.
Optional: Working with the laser
receiver RX 51:
For levelling over longer distances or in conditions of
bright light, use the laser receiver RX 51. Switch on with
button D; control lamp A will light up.
IMPORTANT: Set the ACL 360° to hand receiver mode
(button 10). The laser lines will now pulsate with high
frequency (5 kHz), making the laser lines darker. The
laser receiver can detect these pulsating laser lines up to
a maximum distance of 50 m.
Now move the receiver field (F) of the laser receiver
through the laser lines upwards and downwards (hori-
zontal laser line) and/or sideways (vertical laser line) until
the centre LED (G) lights up. Now mark the horizontal
and/or vertical reference dimension.
Adjust the sensitivity of the laser receiver with button B.
Green LED (C) for close-range working up to max. 15 m,
red LED (C) for distance-range working up to max. 50
m. The sound can be switched on or off with button E.
Note: To obtain maximum laser line visibility, hand receiver
mode for the ACL 360° must be switched off (button 10,
indicator light 15 off). In this condition the device cannot
be used with the laser receiver.
AutoCross-Laser 360° PowerBright
ENGLISH12
L
Note: The light intensity of the laser lines is greatest at the centre and
diminishes toward the ends. This also effects the maximum range of the
laser receiver: green LED max. 7 ... 15 m, red LED max. 25 ... 50 m. As a
consequence, the maximum reception range of horizontal 360° laser lines
radially is not consistent and diminishes at places where there is more
ambient light.
B
AC
DE
G
F

Universal mount (optional):
The laser receiver RX 51 can be fitted on measuring
staffs with the universal mount. The Flexi measuring staff
(Art. No. 080.50) is always recommended when measu-
ring from floor heights. It also allows you to determine
heights directly without any need for calculation.
L
AutoCross-Laser 360° PowerBright
ENGLISH 13
Technical data
Self-levelling range + 2,5°
Precision + 2 mm / 10 m
Optional: Working range with laser receiver max. 50 m
Laser wavelength line lasers / plumb laser 635 nm
Laser class / Laser output rating line lasers 2M / < 5 mW
Power supply ACL 360° / battery life 3 x 1,5V AA / ca. 8 h
Power supply laser receiver RX 51 1 x 9V Block
Weight ACL 360° 0,85 kg
Operating temperature 0°C ... +50°C
Storage temperature -10°C ... +70°C
Order number (ACL) AutoCross-Laser 360°
PowerBright RX 049.011A
Subject to technical alterations 05/2009
L
Note: Regularly check the calibration before use, after transport and after
extended periods of storage.
Information on precision:
Precision 2 mm / 10 m: Adjust the device using the adjusting screws
(3,7) in such a way that the bubble of the circular level (13) is exactly
in the middle.
Precision 3 mm / 10 m: Adjust so that the bubble of the circular level
(13) is within the ring.

Preparing the calibration check:
It is possible for you to check the calibration of the laser. To do this, position
the device midway between 2 walls, which must be at least 5 metres apart.
Switch the device on (Laser cross ON). The best calibration results are achie-
ved if the device is mounted on a tripod. 1. Mark point A1 on the wall.
2. Turn the device
through 180° and
mark point A2.
You now have a
horizontal reference
between points A1
and A2.
Checking the vertical line: Position the device about 5 m from a wall. Fix a
plumb bob with a line of 2.5 m length on the wall, making sure that the bob
can swing freely. Switch on the device and align the vertical laser to the plumb
line. The precision is within the specified tolerance if the deviation between the
laser line and the plumb line is not greater than ± 1.5 mm.
Checking the horizontal line:
Position the device about 5 m from a wall and
switch on the cross laser. Mark point B on the wall.
Turn the laser cross approx. 2.5 m to the right and
mark point C. Check whether the horizontal line
from point C is level with point B to within ± 2 mm. Repeat the process by
turning the laser to the left.
AutoCross-Laser 360° PowerBright
ENGLISH
14
Performing the calibration check:
3. Position the device as near as possible to the wall at the height of
point A1.
4. Turn the device
through 180° and
mark point A3. The
difference between
points A2 and A3 is
the tolerance.
A1
A2
2.
1.
L
Note: If points A2 and A3 are more than 2 mm / 10 m, the device is in
need of calibration. Contact your authorised dealer or else the UMAREX-
LASERLINER Service Department.
BC
2,5 m
< 2 mm = OK
A3
A2 A2
A1
4.
3.
A3
A2
< 2 mm / 10 m = OK

AutoCross-Laser 360° PowerBright
15
9
+
–
I
RangeXtender
RX 51
AutoCross-Laser 360°
PowerBright
Superfelle kruislijnlaser met horizontale 360°-laserlijn
PowerBright-Laser: speciale hoogrendementslaserdioden genereren extreem
goed zichtbare laserlijnen. De doorgaande horizontale 360°-laserlijn en de
verticale laserlijn worden gegenereerd door 3 laserdioden. Automatische
uitlijning door magnetisch gedempt pendelsysteem, 2,5° zelfnivelleerbereik.
Pendelvergrendeling voor een veilig transport. De behuizing met afneembare
apparaatsokkel en diepliggende lasermodules is geoptimaliseerd voor werk-
zaamheden dicht bij de grond. Eenvoudige positionering van de laserlijnen
dankzij de draaibare behuizing. Met de neigingsmodus kunnen hellingen
worden aangelegd. Nauwkeurigheid 2 mm / 10m. RX-Ready: met de optionele
laserontvanger zijn de laserlijnen tot 50 m ver zichtbaar.
Algemene veiligheid
Let op: niet direct in de laserstraal kijken, de laser buiten bereik van kinderen
houden en de laser niet onnodig op anderen
richten. De laser is een 100% kwaliteits-laser
en wordt op iedere bouw aangewend. Op
basis van de productiecontrole willen wij u op
het volgende wijzen: controleer regelmatig de kalibratie voor het gebruik,
na transport en wanneer de laser langere tijd niet in gebruik is geweest.
Verder wijzen wij u erop dat een absolute kalibratie alleen mogelijk is bij uw
vakspecialist. Wanneer u zelf kalibreert, hangt het resultaat af van uw eigen
nauwkeurigheid en kennis van zaken.
NEDERLANDS
Laserstrahlung!
Nicht in den Strahl blicken
oder direkt mit optischen
Instrumenten betrachten.
Laser Klasse 2 M
EN60825-1:2007-10
L
Opmerking: het product is een precisie-instrument dat als zodanig
zorgvuldig moet worden behandeld. Vermijd zoveel mogelijk vallen en
stoten. Bij berging en transport altijd de koffer gebruiken. Alle lasers
uitzetten en de pendel vastzetten. Voor reiniging dient u een zachte doek
en glasreiniger te gebruiken.
Plaatsen van de batterijen
Batterijvak (9, I) openen en de batterijen volgens de installatiesymbolen inleg-
gen. Let daarbij op de correcte polarisatie. Sluit het deksel weer. Acculading
gering: vervang de batterijen van de ACL 360° wanneer de verlichte libel (13)
knippert.

AutoCross-Laser 360° PowerBright
16
1
2
4
5
7
6
9
15
14
10
11
12
13
3
8
min. 38 mm
65
Optioneel: Adapter voor Teles-
coopstatieven (en statieven)
Bevestigingsring (5)
sluiten, openen
1 Laseruitlaat
2 Transportbeveiliging
3 Bevestigingsschroef
4 Optioneel: Apparaatsokkel (
draaibaar)
5 Bevestigingsring
6 5/8” schroefdraad (onderzijde)
7 Afstelvoetjes
8 Optioneel: Adapter voor Spindel-
en Telescoopstatieven
9 Batterijvakje
10 Handontvangermodus
11 Horizontale laserlijnen
12 Verticale laserlijn
13 Libel voor de grove uitlijning /
Batterijlading gering
(Low bat.- indicator)
14 Controlelampje neigingsfunctie
15 Controlelampje handontvanger-
modus
NEDERLANDS

AutoCross-Laser 360° PowerBright
17
L
BELANGRIJK!
Draai de transportbeveiliging (2) voor het transport naar links en schakel de
lasers uit (toetsen 11, 12). Nu is het pendelsysteem tegen schade beschermd
en het apparaat compleet uitgeschakeld.
Horizontaal en verticaal nivelleren: draai de transportbeveiliging (2) naar
rechts en ontgrendel de pendelvergrendeling. Schakel vervolgens de lasers
in (toetsen 11, 12). Nu kunt u horizontaal resp. verticaal nivelleren. Wanneer
het apparaat te schuin staat en de pendel zich buiten het zelfnivelleerbereik
bevindt, knipperen de lasers. Lijn het apparaat in dat geval uit met de beve-
stigingsschroeven (3) of de afstelvoetjes (7) of plaats het op een vlakkere
ondergrond. De dooswaterpas (13) dient daarbij als oriëntering. Het controle-
lampje van de neigingsfunctie (14) is uit.
Neigingsmodus:
ontgrendel de pendelvergrendeling niet resp. draai de transportbeveiliging (2)
naar links wanneer de pendelvergrendeling niet vergrendeld is. Nu is de tilt-
functie niet actief! Schakel de lasers in (toetsen 11, 12). Nu knippert het con-
trolelampje van de tiltfunctie (14) en kunnen schuine vlakken resp. hellingen
worden aangelegd.
L
Belangrijk:
wanneer het controlelampje van de neigingsfunctie (14) knippert, kan niet
horizontaal resp. verticaal worden genivelleerd.
B
AC
DE
G
F
I
A Bedrijfsindicator
B Omschakeling exactheid
bereik dichtbij / op afstand
C Controlelampje exactheid
groen / rood
D Aan-/ uitknop
E Geluidssignaal AAN / UIT
F Ontvangstveld laserstraal
G Positie-indicator voor laser
(voor, opzij, achter)
H Baakklem
I Batterijhouder (achterzijde)
H
NEDERLANDS

AutoCross-Laser 360° PowerBright
18
B
AC
DE
G
F
L
Opmerking: de lichtintensiteit van de laserlijnen is in het midden het
hoogst en neemt af naar de randen toe. Daardoor wordt tevens de maxi-
male reikwijdte van de laserontvanger veranderd: groene LED max. 7 – 15
m, rode LED max. 25 – 50 m. Daarom is het maximale ontvangstbereik van
de horizontale 360°-laserlijn rondom niet constant en wordt slechter bij de
lichtere plaatsen.
Optioneel: Werken met de
laserontvanger RX 51:
gebruik de laserontvanger RX 51 voor het nivelleren op
grote afstanden of bij intensief licht. Schakel in met de
toets D - het controlelampje brand.
BELANGRIJK: schakel de ACL 360° in de
handontvangermodus (toets 10). Nu pulseren de laser-
lijnen met een hoge frequentie (5 kHz) en de laserlijnen
worden donkerder. De laserontvanger kan de laserlijnen
dankzij het pulseren tot max. 50 m registreren.
Beweeg nu het ontvangstveld (F) van de laserontvanger
door de laserlijnen omhoog en omlaag (horizontale
laserlijn) resp. naar opzij (verticale laserlijnen) totdat de
middelste LED (G) oplicht. Kenmerk nu de horizontale
resp. de verticale referentiemaat.
Stel de gevoeligheid van de laserontvanger in met
behulp van toets B. Groene LED (C) voor het werken
dichtbij tot max. 15 m, rode LED (C) voor het werken op
afstand tot max. 50 m. U kunt het geluid met de toets E
in- of uitschakelen.
Opmerking: om de maximale zichtbaarheid van de
laserlijn te verkrijgen, moet de handontvangermodus bij
de ACL 360° uitgeschakeld zijn (toets 10, controlelampje
15 uit). U kunt dan niet met de laserontvanger werken.
Arbeidsposities: bevestig het bovendeel op de draaibare apparaatsokkel (4)
om het apparaat op een statief te fixeren of de verticale laser te positioneren.
Wanneer de laser dicht bij de grond moet lopen, verwijdert u het bovendeel
van de apparaatsokkel.
NEDERLANDS

AutoCross-Laser 360° PowerBright
19
L
Belangrijk: controleer regelmatig de kalibratie voordat u de laser gebruikt,
ook na transport en wanneer de laser langere tijd is opgeborgen geweest.
Universele houder (optioneel):
de laserontvanger RX 51 kan met de universele houder
op meetlatten worden bevestigd. Het is raadzaam, de
flexibele meetlat (art.-nr.: 080.50) voor alle metingen van
vloerhoogtes te gebruiken. Hiermee kunt u — zonder te
moeten rekenen — direct hoogteverschillen vaststellen.
Technische gegevens
Zelfnivelleringsbereik + 2,5°
Nauwkeurigheid + 2 mm / 10 m
Optioneel: Laserontvanger bereik max. 50 m
Laser golflengte lijnlaser / loodlaser 635 nm
Laserklasse lijnlaser 2M / < 5 mW
Stroomvoorziening ACL 360° / gebruiksduur 3 x 1,5V AA / ca. 8 h
Stroomvoorziening laserontvanger RX 51 1 x 9V Block
Gewicht ACL 360° 0,85 kg
Werktemperatuur 0°C ... +50°C
Opbergtemperatuur -10°C ... +70°C
Bestelnr. (ACL)
AutoCross-Laser 360° PowerBright RX 049.011A
Technische veranderingen voorbehouden 05/2009
NEDERLANDS
L
Opmerking over de exactheid:
Exactheid 2 mm / 10 m: richt het apparaat met behulp van de
nivelleerschroeven (3,7) zodanig dat de bel van de dooswaterpas (13)
exact in het centrum ligt.
Nauwkeurigheid 3 mm / 10m: de bel van de dooswaterpas (13)
bevindt zich binnen de ring.

AutoCross-Laser 360° PowerBright
20 NEDERLANDS
Kalibratiecontrole voorbereiden:u kunt de kalibratie van de laser con-
troleren. Plaats het toestel in het midden tussen twee muren die minstens 5
meter van elkaar verwijderd zijn (laserkruis aan). Voor een optimale controle
een statief gebruiken.
1. Markeer punt A1 op de wand.
2. Draai het toestel
180° om en markeer
het punt A2. Tussen
A1 en A2 hebt u nu
een horizontale
referentie.
Controleren van de verticale lijn: apparaat op ca. 5 meter van de wand
opstellen, aan de wand een lood met ongeveer 2 meter draad bevestigen, de
draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en
wanneer u de draad nadert, mag het verschil niet meer zijn dan 1,5 mm. In dat
geval blijft u binnen de gestelde tolerantie.
Controleren van de horizontale lijn:
apparaat op ca . 5 meter van de wand opstellen,
en het laserkruis instellen, punt B aan de wand
markeren, laserkruis ca. 2,5 meter naar rechts
draaien en punt C markeren. Controleer nu of
of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tole-
rantie van max. 2 mm. Dezelfde controle kunt u tevens naar links uitvoeren.
Kalibratie controleren: 3. Plaats het toestel zo dicht mogelijk tegen de
wand ter hoogte van punt A1.
4. Draai het toestel
vervolgens 180° en
markeer punt A3.
Het verschil tussen
A2 en A3 moet
binnen de tolerantie
van de nauwkeurig-
heid liggen.
A1
A2
2.
1.
L
Opgelet:
wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven
tolerantie, nl. 2 mm / 10 m, is een kalibratie nodig. Neem hiervoor contact
op met uw vakhandelaar.
A3
A2 A2
A1
4.
3.
A3
A2
< 2 mm / 10 m = OK
BC
2,5 m
< 2 mm = OK
