LaserLiner NovaMaster 800 User manual

NovaMaster 800
02
06
10
14
18
22
26
30
34
38
42
46
TR
RU
UK
CS
ET
RO
BG
EL
SL
HU
SK
HR
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
IP 65

02
DE DE
Risikogruppe 2
ACHTUNG! Möglicherweise
gefährliche optische Strahlung!
Netzhautgefährdung durch
Blaulicht 400 nm bis 780 nm.
Bei Betrieb nicht für längere
Zeit in die Lampe blicken.
Kann für die Augen schädlich
sein.
!
Sicherheitshinweise
Umgang mit künstlicher, optischer Strahlung OStrV
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem
Verwendungszweck innerhalb der Spezikationen ein.
– Umbauten oder Veränderungen am Gerät sind nicht
gestattet, dabei erlischt die Zulassung und die Sicherheits-
spezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung,
enormen Temperaturen, Feuchtigkeit oder starken
Vibrationen aus.
– Richten Sie den Lichtstrahl nicht direkt auf die Augen von
Personen, insbesondere Brillen- und Kontaktlinsenträger
(erhöhte Blendwirkung), oder Tieren.
– Es ist verboten, in das durch diesen Artikel direkt
abgestrahlte Licht oder sein über spiegelnde Oberächen
reektiertes Licht zu schauen.
– Schließen Sie die Augen und bewegen Sie den Kopf aus
dem Lichtstrahl, falls optische Strahlung in Ihr Auge trifft.
– Vermeiden Sie bei der Benutzung Wärmestau, beispiels-
weise durch Abdecken.
– Stellen Sie die Lampe nicht vor brennbares Material, wenn
diese inbetrieb ist. Es könnte sich entzünden. Temperaturen
von über 60° C können erreicht werden.
– Verwenden Sie die Lampe nicht im Straßenverkehr.
– Geben Sie die Lampe nicht unbeaufsichtigt in Kinderhände.
Funktion / Verwendung
Die NovaMaster 800 ist eine spritzwassergeschützte,
robuste Taschenlampe für den Einsatz beim Camping
und in der Werkstatt. Zum optimalen Ausleuchten des
Arbeitsbereiches lässt sich der ausklappbare Leuchtkopf
um 180° schwenken und um 360° drehen. Magnete und
ein Aufhänge-Bügel sorgen für exible Anbringungs-
möglichkeiten. Das Gerät kann in vier verschiedenen
Helligkeitsstufen betrieben werden. Der Taschenclip dient
dem einfachen Transport.
Lesen Sie die Bedienungsanleitung, das beiliegende
Heft „Garantie- und Zusatzhinweise“ sowie die
aktuellen Informationen und Hinweise im Internet-
Link am Ende dieser Anleitung vollständig durch.
Befolgen Sie die darin enthaltenen Anweisungen.
Diese Unterlage ist aufzubewahren und bei
Weitergabe des Gerätes mitzugeben.
!
DIN EN 62471

03
DE DE
3
4
1 2 3
32
4
5
6
7
9
4
10
8
360°
180°

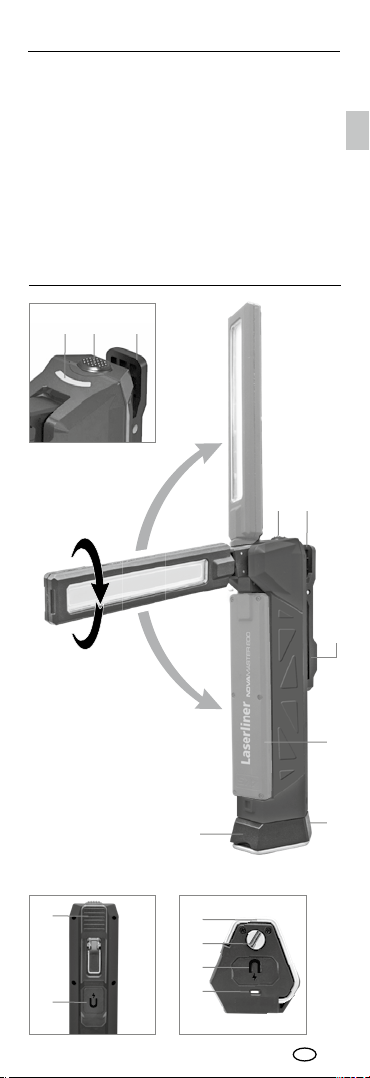

NovaMaster 800
1
Akkustatus
2
Ein- / Aus-Schalter
3
Taschenclip
4
Magnete
5
Leuchtkopf 360°
rotierbar und 180°
schwenkbar
6
USB-C-Schnittstelle
7
Akku
8
Aufhänge-Bügel
9
Schraube zum Öffnen
des Batteriefachs
10
Akku-Ladestatus
Sicherheitshinweise
Gefährdung durch starke Magnetfelder
– Starke Magnetfelder können schädliche Einwirkungen
auf Personen mit aktiven Körperhilfsmitteln (z.B. Herz-
schrittmacher) und an elektromechanischen Geräten
(z.B. Magnetkarten, mechanischen Uhren, Feinmechanik,
Festplatten) verursachen.
– Hinsichtlich der Einwirkung starker Magnetfelder auf
Personen sind die jeweiligen nationalen Bestimmungen und
Vorschriften zu berücksichtigen, wie beispielsweise in der
Bundesrepublik Deutschland die berufsgenossenschaftliche
Vorschrift BGV B11 §14 „Elektromagnetische Felder“.
– Um eine störende Beeinussung zu vermeiden, halten
Sie die Magnete stets in einem Abstand von mindestens
30 cm von den jeweils gefährdeten Implantaten und
Geräten entfernt.
DE

04

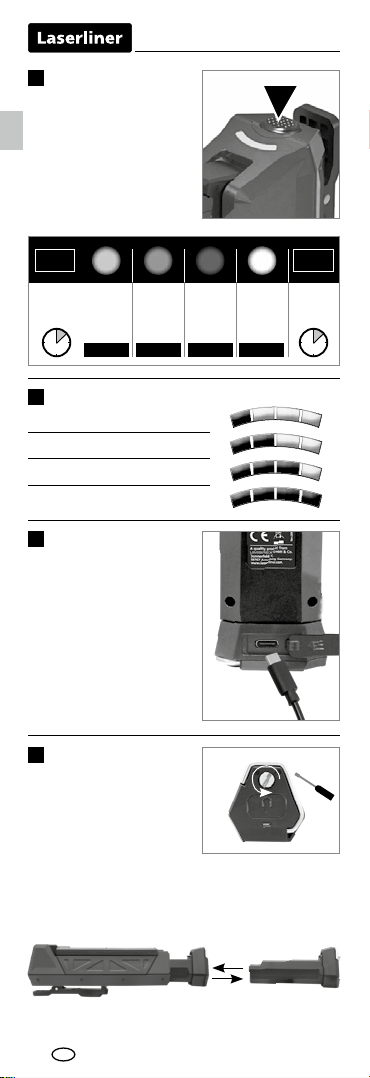

1
3
3
ON OFF
MEDIUM LOW BOOSTHIGH
2 sec 2 sec
DE
3Akku laden
1. Gummi-Abdeckung
abnehmen.
2. Gerät per USB-C-Schnitt-
stelle und USB-C-Kabel mit
Stromquelle verbinden.
3. Beenden Sie den Ladevor-
gang, wenn die Batterie-
Status-Anzeige an der
Unterseite des Gerätes grün
erleuchtet ist.
LED rot: wird geladen
LED grün: Akku vollgeladen
4 LED´s: 75–100%
3 LED´s: 50–75%
2 LED´s: 25–50%
1 LED: < 25%
2Akkuleistung
Klick
5.
2x Klick
800 lm
4.
1x Klick
100 lm
3.
1x Klick
200 lm
2.
400 lm
Klick
1.
Leuchtstufen
1. Klick: Bedienknopf
1 bis 2 Sekunden gedrückt
halten: Einschalten /
Leuchtstufe: High-Modus
2. Klick: Medium-Modus
3. Klick: Low-Modus
4. Doppelklick: Boost-Modus
5. Klick: 1 bis 2 Sekunden
gedrückt halten: Ausschalten
4Einsetzen neuer
Akkus
1. Schraube an der Unterseite
des Gehäuses lösen.
2. Batterieschlitten herausziehen.
3. Akkus aus dem Batterie-
schlitten herausnehmen.
4. Neue Akkus in den
Batterieschlitten einsetzen,
auf richtige Polarität achten.
5. Batterieschlitten in das Gehäuse einschieben.
6. Schraube xieren.

05
NovaMaster 800
DE
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss
nach der europäischen Richtlinie für Elektro-
und Elektronik-Altgeräte getrennt gesammelt
und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise
unter: www.laserliner.com/info
Technische Daten
Technische Änderungen vorbehalten 21W04
Leuchtkraft Low /
Medium / High / Boost 100 / 200 / 400 / 800 lm
Leuchtdauer
Low / Medium / High 50 / 10 / 4 Std.
Ladezeit: 2,5 Std.
LED-Chip COB-LED
Schutzklasse IP 65
Charging-Port USB-C
Arbeitsbedingungen -22° / 55°
Lagerbedingungen -30° / 60°
Gesamtlänge 190 mm
Durchmesser 65 mm
Gesamtgewicht 264 g
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuch-
teten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer-
und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer
längeren Lagerung. Lagern Sie das Gerät an einem sauberen,
trockenen Ort.

06
EN
Risk Group 2
CAUTION: Possibility of harmful
optical radiation. Hazard for retina
from blue light between 400
and 780 nm. Do not look into
the lamp for longer periods during
operation. Can be harmful to
yesight.
!
Safety instructions
Using articial, optical emission (OStrV)
General safety instructions
– The device must only be used in accordance with its
intendedpurpose and within the scope of the specifications.
– Modifications or changes to the device are not permitted,
this will otherwise invalidate the approval and safety
specifications.
– Do not expose the device to mechanical stress, extreme
temperatures, moisture or significant vibration.
– Do not point the beam of light directly into the eyes
of people, particularly those wearing glasses or contact
lenses (high dazzling effect) or animals.
– Under no circumstances should you look directly into
the light produced by this device or when it is reected
off specular surfaces.
– Close your eyes and move your head away from the beam
of light if optical radiation hits your eyes.
– Avoid heat build-up during use, for example, due
to the covering the device.
– When storing, remove the batteries from the torch.
– Do not place the torch in front of inammable material
when in use. It could ignite. It can reach temperatures
of over 60 °C.
– Do not use the torch in trafc.
– Do not leave the torch unsupervised with children.
– The battery can also be charged while using the device.
– Disconnect the power pack from the power supply when
the device is not in use.
– To avoid the risk of re, electric shock or personal injury
never use extension cables as well as accessories not
approved by the manufacturer in connection with
the battery charger.
Function / Application
The NovaMaster 800 is a splash-proof, robust ashlight for
use when camping or in the workshop. The fold-out head
can swivel by 180° and rotate through 360° for optimum
illumination of the working area. Magnets and a hanging
bracket provide a wide range of mounting options.
This device has four different brightness levels. The pocket
clip makes it easy to carry around.
Completely read through the operating instructions,
the „Warranty and Additional Information“ booklet
as well as the latest information under the internet
link at the end of these instructions. Follow the ins-
tructions they contain. This document must be kept
in a safe place and if the laser device is passed on,
this document must be passed on with it.
!
DIN EN 62471

07
3
4
9
4
10
8

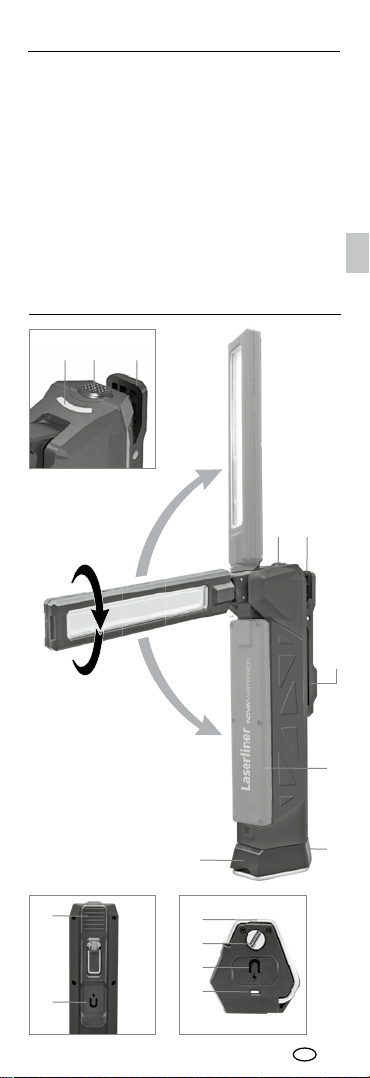

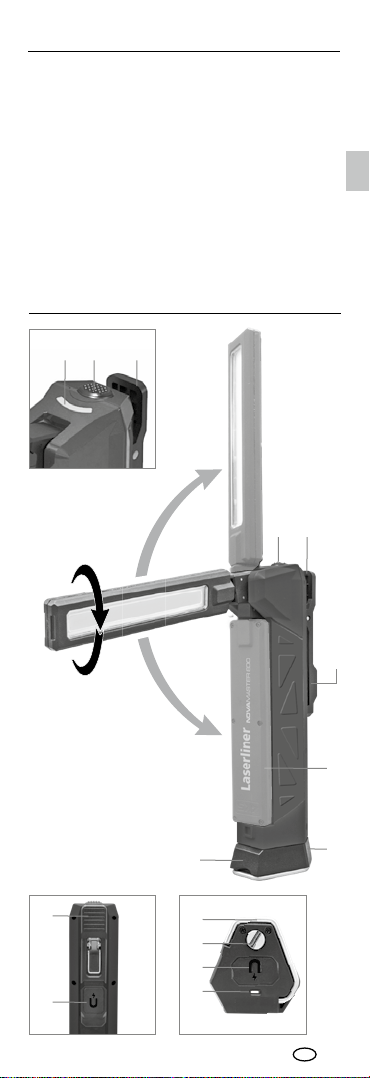

NovaMaster 800
1 2 3
32
4
5
6
7
360°
180°
EN
1
Battery status
2
ON / OFF switch
3
Pocket clip
4
Magnets
5
The head can be rotated
through 360° and swivelled
by 180°
6
USB-C interface
7
Rechargeable battery
8
Hanging bracket
9
Screw for opening the
battery compartment
10
Battery charging status
Safety instructions
Danger – powerful magnetic elds
– Powerful magnetic elds can adversely affect persons
with active medical implants (e.g. pacemaker) as well as
electromechanical devices (e.g. magnetic cards, mechanical
clocks, precision mechanics, hard disks).
– With regard to the effect of powerful magnetic elds
on persons, the applicable national stipulations and
regulations must be complied with such as BGV B11 §14
„electromagnetic elds“ (occupational health and safety -
electromagnetic elds) in the Federal Republic of Germany.
– To avoid interference/disruption, always keep the implant
or device a safe distance of at least 30 cm away from
the magnet.

08
1
3
ON OFF
MEDIUM LOW BOOSTHIGH
2 sec 2 sec
EN
4Replacing the battery
1. Undo the screw on the base
of the housing.
2. Withdraw the battery slide.
3. Remove the battery from
the battery slide.
4. Place new batteries in the
battery slide, checking for
correct polarity.
5. Push the battery slide into the housing.
6. Tighten the screw.
3Battery charging
1. Remove rubber cover
2. Connect the device to a
power source using the
USB-C interface and USB-C
cable.
3. Stop charging when the
battery charge display on
the base of the device
lights up green.
Red LED: charging
Green LED: battery fully
charged
1 LED: < 25%
2Battery status
4 LEDs: 75–100%
3 LEDs: 50–75%
2 LEDs: 25–50%
400 lm
Click
5.
2x Click
800 lm
4.
1x Click
100 lm
3.
1x Click
200 lm
2.
Click
1.
Light levels
1. Click: hold the button down
for 1 or 2 seconds: Switch on /
light level: high mode
2. Click Medium mode
3. Click: Low mode
4. Double click: boost mode
5. Click: hold down for 1 or 2
seconds: switch off

09
NovaMaster 800
EN
EU directives and disposal
This device complies with all necessary
standards for the free movement of goods
within the EU.
This product is an electric device and must be
collected separately for disposal according to
the European Directive on waste electrical and
electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info
Technical Data
(Subject to technical changes without notice. 21W04)
Luminosity low / medium /
high / boost 100 / 200 / 400 / 800 lm
Duration low / medium /
high 50 / 10 / 4 h
Charging time 2.5 h
LED chip COB-LED
Protection class IP 65
Charging port USB-C
Operating conditions -22° / 55°
Storage conditions -30° / 60°
Overall length 190 mm
Diameter 65 mm
Overall weight 264 g
Information on maintenance and care
Clean all components with a damp cloth and do not use
cleaning agents, scouring agents and solvents. Remove the
battery(ies) before storing for longer periods. Store
the device in a clean and dry place.

10
Risicogroep 2
OPGELET! Mogelijk gevaarlijke
optische straling! Gevaar voor
schade aan het netvlies door
blauw licht 400 nm tot 780
nm. Kijk tijdens het gebruik niet
gedurende langere tijd in de
lamp. Dit kan schadelijk zijn voor
uw ogen.
!
NL
Veiligheidsinstructies
Omgang met kunstmatige, optische straling OStrV
Algemene veiligheidsaanwijzingen
– Gebruik het apparaat uitsluitend doelmatig binnen
de aangegeven specficaties.
– Ombouwwerkzaamheden of veranderingen aan het
apparaat zijn niet toegestaan, hierdoor komen de
goedkeuring en de veiligheidsspecificatie te vervallen.
– Stel het apparaat niet bloot aan mechanische belasting,
extreme temperaturen, vocht of sterke trillingen.
– Richt de lichtstraal niet direct op de ogen van personen,
in het bijzondere niet van personen die een bril of
contactlenzen dragen (verhoogd verblindingseffect),
en niet op dieren.
– Het is verbonden om direct in directe lichtstraal van de lamp
of het gereecteerde licht van spiegelende oppervlakken
te kijken.
– Sluit de ogen en beweeg uw hoofd uit de lichtstraal indien
de optische straling uw oog/ogen raakt.
– Voorkom warmtestuwing en dek het artikel niet af tijdens
het gebruik.
– Neem de batterijen uit de zaklamp als uw de zaklamp
gedurende een langere tijd niet gebruikt.
– Plaats de lamp niet vóór brandbaar materiaal als de lamp
is ingeschakeld. Het materiaal zou kunnen ontsteken.
Temperaturen van meer dan 60°C zijn mogelijk.
– Gebruik de lamp niet in het wegverkeer.
– Laat kinderen niet zonder toezicht met de lamp hanteren.
– De accu kan ook tijdens het bedrijf worden opgeladen.
– Trek de netadapter uit de contactdoos als het apparaat niet
in gebruik is.
– Gebruik in geen geval verlengkabels of iets dergelijks en niet
door de fabrikant toegelaten toebehoren in combinatie met
het laadtoestel omdat dit kan leiden tot brandgevaar, gevaar
voor elektrische schokken of persoonlijk letsel.
Functie / toepassing
Het NovaMaster 800 is een tegen spatwaterbeschermde,
robuuste zaklamp voor het gebruik tdens de camping
en in de werkplaats. Voor de optimale verlichting van het
werkbereik kan de uitklapbare lampkop tot 180° gezwenkt
en 360° gedraaid worden. Magneten en een beugel om de
lamp op te hangen zorgen voor exibele bevestigingsmo-
gelkheden. Het apparaat beschikt over vier verschillende
helderheidsstanden. De zakclip is bedoeld voor het
eenvoudige transport.
Lees de handleiding, de bijgevoegde brochure
‚Garantie- en aanvullende aanwijzingen‘ evenals
de actuele informatie en aanwijzingen in de inter-
net-link aan het einde van deze handleiding volledig
door. Volg de daarin beschreven aanwijzingen op.
Bewaar deze documentatie en geef ze door als u
de laserinrichting doorgeeft.
!
DIN EN 62471
