Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft
„Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen
Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe
des Gerätes mitzugeben.
!
Die integrierten Baustoffkennlinien entsprechen den angegebenen
Baustoffen und deren Bezeichnung. Baustoffe des gleichen Typs jedoch
anderer Bezeichnung / Zusammensetzung / Festigkeit / Dichte können
das Messergebnis beeinflussen. Des Weiteren variieren Baustoffe durch
die Produktion von Hersteller zu Hersteller. Daher sollten einmalig und
bei unterschiedlichen Produktzusammensetzungen oder aber unbe-
kannten Baustoffen eine Vergleichsfeuchtemessung mit eichfähigen
Methoden (z.B. Darr-Methode) durchgeführt werden. Bei Unterschieden
in den Messwerten sollten die Messwerte relativ angesehen werden
oder aber der Index-Modus zum Feuchte- bzw. Trocknungsverhalten
benutzt werden.
!
Funktion / Verwendung
Das vorliegende Materialfeuchtemessgerät arbeitet nach dem Kapazitiv-
Messverfahren. Durch 2 leitfähige Sensor Pads an der Unterseite des Gerätes
und über interne materialabhängige Kennlinien wird die Materialfeuchte in
% berechnet. Der angezeigte Wert in % bezieht sich auf die Trockenmasse.
Beispiel: 1kg Material enthält 500g Wasser = 100% relative Materialfeuchte.
Der Verwendungszweck ist die zerstörungsfreie Ermittlung des Materialfeuch-
tegehaltes in Holz, Zementestrich CT-C30-F4 DIN EN 13813, Anhydrit-Estrich
Fließestrich CAF-C25-F5, Gasbeton DIN4165 PP2-0,35/0,09, Gipsputz nach
DIN EN 13279-1 / Putzdicke = 10 mm, Beton C20/25 und Kalksandstein 12-1,8.
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei
erlischt die Zulassung und die Sicherheitsspezikation.

MoistureMaster Compact Plus
03
DE
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und
vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen
Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem
sauberen, trockenen Ort.
Kalibrierung
Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die
Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein
Kalibrierungsintervall von einem Jahr.
Sicherheitshinweise
Umgang mit RF Funkstrahlung
– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkteit gemäß RED-Richtlinie 2014/53/EU ein.
– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp
MoistureMaster Compact Plus den wesentlichen Anforderungen und
sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie
2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitäts-
erklärung ist unter der folgenden Internetadresse verfügbar:
http://laserliner.com/info?an=momacopl
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung elektronischer Geräte ist gegeben.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen
elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinusst
werden.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen,
Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere
Funktionen ausfallen oder die Batterieladung schwach ist.

04
DE
1.
3.
2.
Einsetzen der Batterie
Öffnen Sie das Batteriefach auf
der Gehäuserückseite und setzen
Sie eine 9V Batterie (6LR61 9V)
ein. Dabei auf korrekte Polarität
achten.
1
8
11
1
3
2
4
3
12
12
5
7
Construction mat
Plaster
6
Anzeige „Messwert“
9
10
Anzeige „Bargraph“
2ON 3
2 sec
OFF Automatische
Abschaltung
nach 2 Minuten.
1
2
3
4
5
6
7
8
9
10
11
12
ON/OFF
Umschaltung auf Holz-,
Baumaterial-, CM-, Index-,
Index Zoom-Modus;
Auswahl Bestätigen
Navigationstasten
Sprachauswahl;
Einstellung TROCKEN Limit;
Einstellung NASS Limit;
AutoHold ein/aus
Ausgewählte Materialgruppe
Messwertanzeige in %
relative Materialfeuchte
Ausgewähltes Material
Batterieladung
Maximaler Messwert
Messwertskala
Bargraph
Sensor Pads

MoistureMaster Compact Plus
05
DE
Wood
Teak

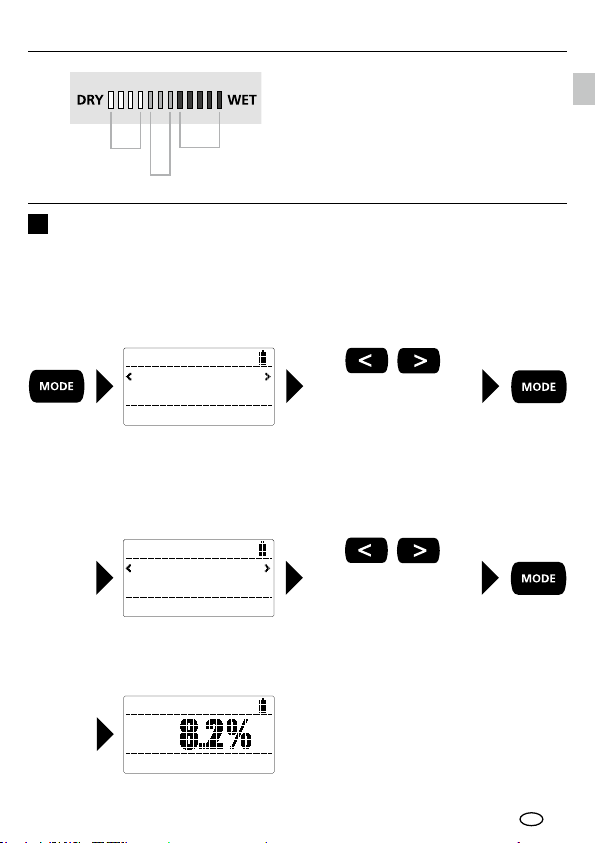

Material auswählen
4
Das Gerät verfügt über 5 Modi zur Feuchtigkeitsmessung, in Abhängigkeit zum
Material. Durch Drücken der Taste „MODE“ erscheint die Auswahl zu den Holz-
sorten, Baustoffsorten, CM-Mode und dem materialunabhängigen Index-Modus /
Index Zoom-Modus. Mit den Pfeiltasten die entsprechende Materialgruppe aus-
wählen und durch Drücken der Taste „MODE“ bestätigen.
Je nach Auswahl erscheinen nun eine Vielzahl an Holz- oder Baustoffsorten, die
ebenfalls mit den Pfeiltasten ausgewählt und durch Drücken der „MODE“ Taste
bestätigt werden können. Eine Liste mit allen enthaltenen Materialien entnehmen
Sie der Tabelle auf der nächsten Seite.
Nach der Materialauswahl erscheint oben im Display der ausgewählte Modus,
unten das entsprechende Material. Der aktuelle Messwert in % Materialfeuchte
kann in der Mitte des Displays abgelesen werden.
Holz-Modus
Baumaterial-Modus
CM-Mode
Index-Modus
Index Zoom-Modus
Material
Wood
siehe Punkt 5:
Materialtabelle
Wood
Teak
Nass/Trocken LED-Anzeige
12 stellige LED:
0…4 LEDs grün = trocken
5…7 LEDs gelb = feucht
8…12 LEDs rot = nass
grün
gelb
rot

06
DE
Zementestrich Anhydrit-Estrich
Zement-
estrich Anhydrit- Estrich Gipsputz Gasbeton Beton Kalksand- stein
Afrormosia
Afzelia
Alaskazeder,
Gelbzeder
Aspe
Basralocus
Bergahorn
Birke
Blauglockenbaum
Douglasie
Eiche
Esche
Fichte
Fichte Sitka
Gelbbirke
Hellrotes Meranti
Hemlock, westl.
Iroko
Khaya Mahagoni
Kiefer
Kirschbaum, amerik.
Kirschbaum, europ.
Lärche
Limba
Linde
Mahagoni, amerik.
Makoré
Merbau
Mesquite
Mutenye
Nussbaum, amerik.
Nussbaum, europ.
Pekannussbaum
Paumenbaum
Redwood
Robinie
Rosskastanie
Rotbuche
Rote Zeder
Roteiche
Roter Ahorn
Rotulme
Schwarzer Ahorn
Schwarzerle
Schwarzweide,
amerik.
Silberkronen
Eukalyptus
Sumpfkiefer
Teak
Ulme
Weißbuche
Weisse Eiche,
amerik.
Weisser Meranti
Weißesche
Weißtanne
Weymouth-Kiefer,
westl.
Zeder
Zirbelkiefer
Holzsorten
Materialtabelle
5
Baustoffsorten
CM-Mode
Zementestrich
Anhydrit-Estrich
CM-Mode
6
Der CM-Mode bewertet die Materialfeuchte vergleichend zum Calciumcarbid-
Messverfahren. Dieses arbeitet nach einem chemischen Prinzip, wobei ent-
nommene Baustoffproben in einem Druckbehälter auf Feuchtigkeit überprüft
werden. Der MoistureMasterCompact Plus zeigt im CM-Mode über das
zerstörungsfreie elektronische Messverfahren den Vergleichswert in CM% an.
CM-MODE
Cement screed

MoistureMaster Compact Plus
07
DE
Material
Index

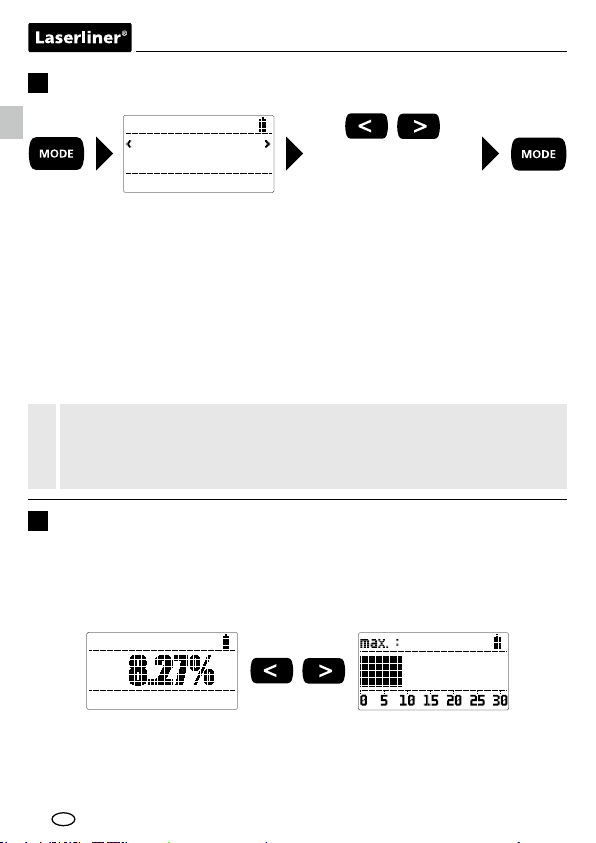

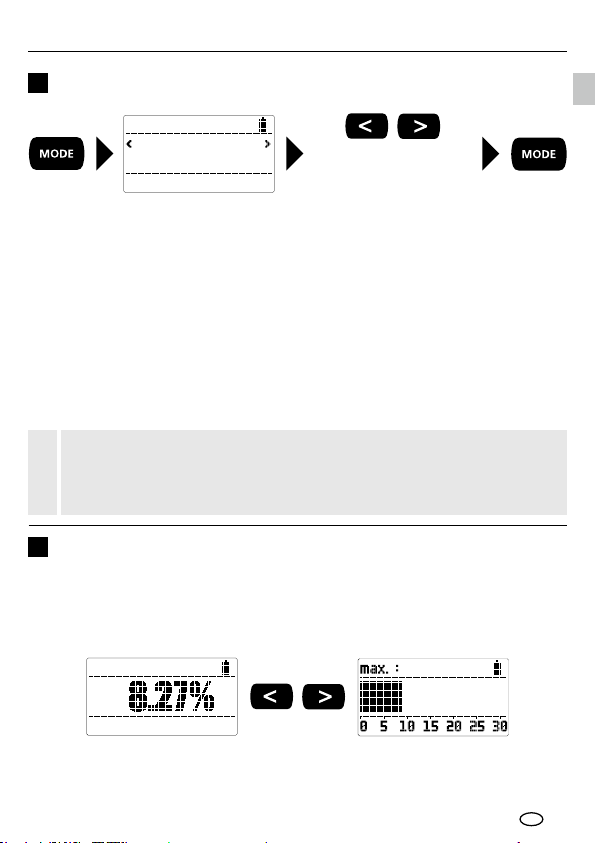

Der Index-Modus dient zum schnellen Aufspüren von Feuchtigkeit durch Ver-
gleichsmessungen, ohne die direkte Ausgabe der Materialfeuchte in %. Der
ausgegebene Wert (0 bis 1000) ist ein indizierter Wert, der mit zunehmender
Materialfeuchte steigt. Die Messungen, die im Index-Modus vorgenommen
werden, sind materialunabhängig bzw. für Materialien, für die keine Kennlinien
hinterlegt sind. Bei stark abweichenden Werten innerhalb der Vergleichs-
messungen ist ein Feuchtigkeitsverlauf im Material schnell zu lokalisieren.
Der Index Zoom-Modus ist speziell für harte Baustoffe wie Estrich und Beton
entwickelt worden, um den Trockungsverlauf dieser Baustoffe zu verfolgen.
Der Index Zoom-Modus bietet in einem bestimmten Messbereich eine höhere
Auösung.
Index-Modus / Index Zoom-Modus
7
Index-Modus
Index Zoom-Modus
Anwendungstipp: Bei Verwendung des Index-Modus an harten
Baustoffen zuerst den Index Zoom-Modus probieren, da dieser eine
höhere Auflösung bietet. Erst wenn dieser am unterem Messbereich
(Messwert = 0) angelangt ist, in den Index-Modus wechseln.
!
Construction mat
Plaster
8.27%
Die Messwertanzeige ist durch Drücken der Pfeiltasten auf die Bargraphanzeige
umschaltbar. Der Balken verändert sich von links nach rechts mit zunehmender
Feuchtigkeit. Zusätzlich wird der Maximalwert ermittelt. Mit den Pfeiltasten
kann jederzeit wieder in die Messwertanzeige umgeschaltet werden.
Bargraphanzeige
8

08
DE
8.2% 0.0%
2 sec Language
ENGLISH
Der MAX-Wert ist der höchste Messwert innerhalb einer Messung. Durch gleich-
zeitiges Drücken der Pfeiltasten wird der MAX-Wert wieder auf null gesetzt.
Hierbei ist zu beachten, dass die Sensor Pads auf der Rückseite, während des
Tastendrucks, keinen Kontakt zum Messgut oder den Händen haben.
MAX-Wert
9
Menüsprache
Durch gleichzeitiges Gedrückthalten der beiden Pfeiltasten in der Anzeige
„Messwert“, gelangen Sie in das Menü. Mit den Pfeiltasten kann nun die
gewünschte Sprache eingestellt werden und mit „MODE“ bestätigt werden.
Sprache auswählen
10
DRY
limit
WET
limit
Einstellung der Nass/Trocken-Schwellenwerte
im Index-Modus und Index Zoom-Modus
11
Der Nass/Trocken LED-Indikator ist auf die entsprechenden Materialkennlinien
programmiert, sodass die LED‘s zusätzlich Auskunft geben, ob das Material als
trocken, feucht oder nass einzustufen ist. Die Werte im materialunabhängigen
Index-Modus und Index Zoom-Modus werden hingegen auf einer neutralen
Skala ausgeben, deren Wert mit zunehmender Feuchtigkeit steigt.
Durch die Denition der Endwerte für „trocken“
und „nass“, ist der LED-Indikator speziell für den
Index-Modus und Index Zoom-Modus pro-
grammierbar. Der Differenzwert zwischen dem
gesetzen Wert für „trocken“ und „nass“ wird
auf die 12 LED‘s umgerechnet.

MoistureMaster Compact Plus
09
DE
2 sec Language
ENGLISH
DRY limit
100
– +
WET limit
400
– +
Durch gleichzeitiges Gedrückthalten der beiden Pfeiltasten in der Anzeige
„Messwert“ gelangen Sie in das Menü. Mit Drücken der Taste „MODE“ kann
nun der Wert für „trocken“ (Dry Limit) eingestellt werden. Durch erneutes
Drücken der Taste „MODE“ ist der Wert für „nass“ (Wet Limit) einzustellen.
2 sec
3x
AutoHold
Ein
Wood
Teak
Die AutoHold-Funktion ist standardmäßig aktiviert und lässt sich über das Menü
deaktivieren. Bei eingeschaltetem AutoHold wird der Messwert automatisch im
Display festgehalten sobald dieser stabil ist. Dies wird akustisch signalisiert, sowie
im Display durch ein Symbol angezeigt. Bei ausgeschaltetem AutoHold wird der
Messwert kontinuirlich im Display aktualisiert.
AutoHold
12
Anwendungstipp: Die AutoHold-Funktion eignet sich für Messungen
ohne Bewegung. Beim Abscannen von Wänden die AutoHold-Funktion
ausschalten.
!

10
DE
Neben der numerischen Messwertanzeige in % relative Materialfeuchte bietet
die LED-Anzeige eine zusätzliche materialabhängige Auswertung der Feuchte.
Mit zunehmendem Feuchtegehalt verändert sich die LED-Anzeige von links nach
rechts. Die 12-stellige LED-Anzeige unterteilt sich in 4 grüne (trocken), 3 gelbe
(feucht) und 5 rote (nass) Segmente. Bei nassem Material ertönt zusätzlich ein
akustisches Signal.

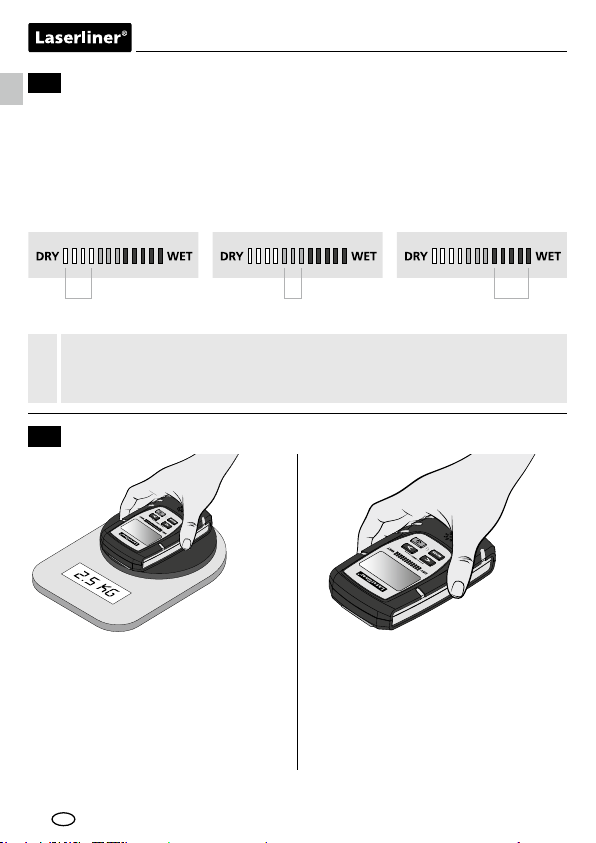

Nass/Trocken LED-Anzeige
13
grün = trocken gelb = feucht rot = nass
Die Einstufung „trocken“ bedeutet, dass die Materialien in einem
beheizten Raum die Ausgleichsfeuchte erreicht haben und somit
in der Regel für die weitere Verarbeitung geeignet sind.
!
Anwendungshinweise
14
Die Sensor Pads vollständig auf das
Messgut auegen und das Gerät mit
ca. 2,5 kg Druck auf die Messäche
drücken.
TIPP: Anpressdruck mit einer Waage
testen
Das Messgerät immer gleich halten
und andrücken (siehe Abbildung)
