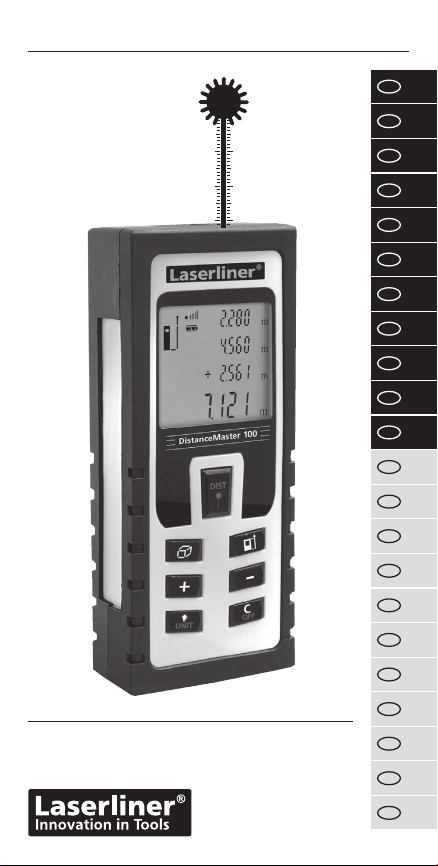

LaserLiner DistanceMaster 100 User manual

DistanceMaster 100
DE
GB
NL
DK
FR
ES
IT
PL
FI
PT
SE
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
04
11
18
25
32
39
46
53
60
67
74
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 1 16.03.15 15:12

02
PIN
+
–
1/4"
LASER
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 2 16.03.15 15:12

DistanceMaster 100
03
x·y=m2
x
y
xy
z
x·y·z=m3
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 3 16.03.15 15:12

04
DE
1.
5.
7.
4.
3.
b
d
c
a
e
2.
6.
fg
h
i
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 635 nm
EN 60825-1:2007-10
Lesen Sie vollständig die Bedienungsanleitung und das beilie-
gende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die
darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-
wahren und bei Weitergabe der Lasereinrichtung mitzugeben.
!

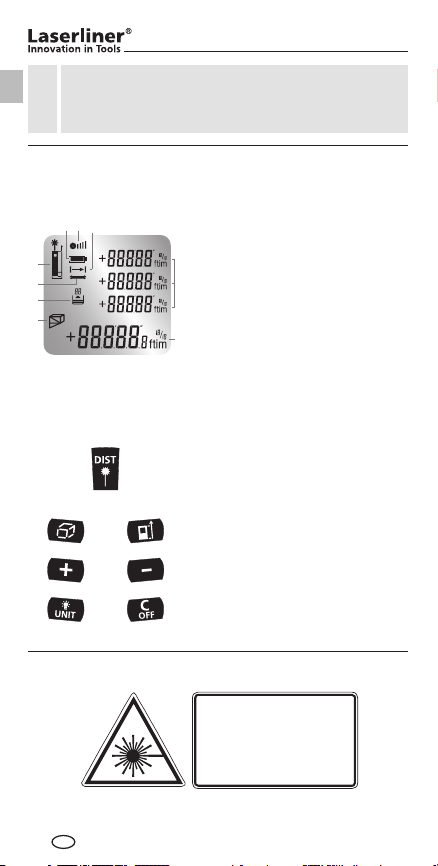

TASTATUR:
1.
2.
3.
4.
5.
6.
7.
AN / Messen / min/max-Dauermessung
Länge/Fläche/Wandächenfunktion/
Volumen / Pythagoras 1 + 2 /
Referenzmessung
Messebene (Referenz)
hinten / Pin / vorne / Stativ
Addition von Längen, Flächen, Volumen /
gespeicherte Messwerte ansehen
Subtraktion von Längen, Flächen, Volumen /
gespeicherte Messwerte ansehen
Displaybeleuchtung AN/AUS /
Messeinheit m/ft/inch/_‘ _“
AUS / Löschen der letzten Messwerte
DISPLAY:
a
b
c
d
e
f
g
h
i
Messebene (Referenz)
hinten / Pin / vorne / Stativ
Anzeige Länge / Fläche /
Wandächenfunktion/Volumen/
Pythagoras 1 / Pythagoras 2
Messwerte / Messergebnisse
Einheit m/ft/inch/_‘ _“ / kleine Zahl 1/10 mm
Zwischenwerte / min/max-Werte
Das Balkendiagramm zeigt an, wie gut
die Reflexionsfläche zur Messung geeig-
net ist. Das ist besonders hilfreich bei
Messungen auf weite Entfernungen,
dunklen Oberflächen oder bei hellem
Umgebungslicht.
Batteriesymbol
min/max-Dauermessung / Referenzmessung
Fehlfunktion / Service erforderlich
Speicher
Allgemeine Sicherheitshinweise
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 4 16.03.15 15:12

DistanceMaster 100
05
DE
3 sec
1x
3x1x
1x
1x 2x 3x 4x
1x
1 sec
1x 1x
1x
3 sec
1 sec
1 sec
5x 6x
2x

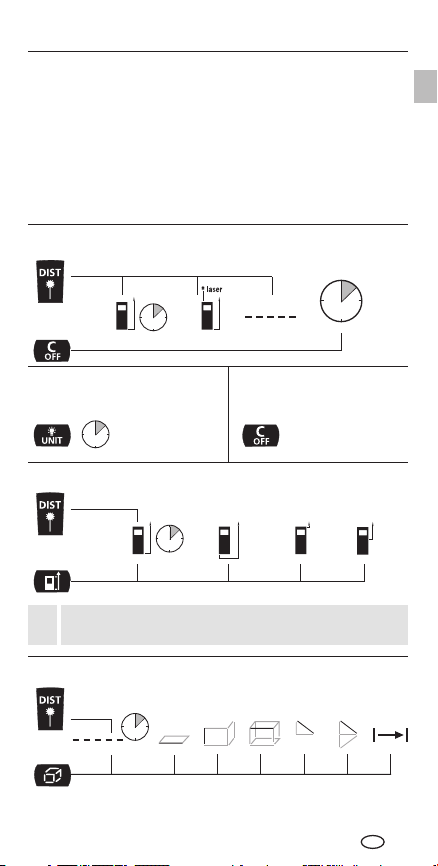

Für korrekte Messungen Pin richtig einstecken
bis zum Klick!
!
Messfunktionen umschalten:
Länge Fläche Wand- Volumen Pythagoras Referenz-
(Gerät an) fläche 1+2 messung
Messebene (Referenz) umschalten:
hinten (Gerät an) Pin vorne Stativ
Messeinheit umschalten:
m / ft / inch / _‘ _“
Einschalten, Messen und Ausschalten:
Gerät an Laser an Messen Gerät aus
Löschen des letzten
Messwertes:
– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Der Laser darf nicht in die Hände von Kindern gelangen!
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezifikationen ein. Umbauten oder Veränderungen
am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die
Sicherheitsspezifikation.
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 5 16.03.15 15:12

06
DE
1x
1x
2x
2x
4x
4x 6x ...
3x
3x 5x ...

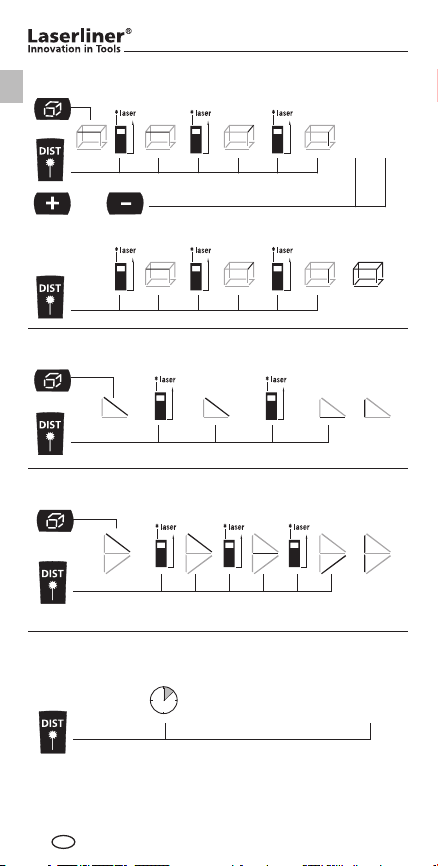

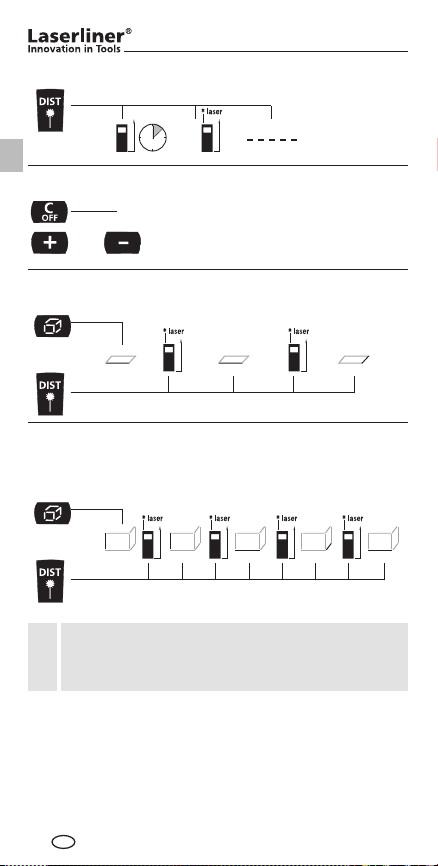

Flächenmessung:
Fläche Laser an 1. Messung Laser an 2. Messung
Wandflächenmessung:
Wandfläche Laser 1. Messung (Höhe)
an 2. Messung (Länge) = Fläche 1
3. Messung (Länge)
= Fläche 1 + 2
Addition weiterer Flächen:
Laser an / ... Messung = Fläche 1 + Fläche 2 + Fläche 3 + ...
Hier werden zusammenhängende Wandflächen addiert. Bei
der Addition der Flächen muss ab der 3. Messung nur noch
das Längenmaß erfasst werden. Als Höhenmaß wird immer
der Wert der 1. Messung verwendet.
!
1x
1 sec
2x 3x
1x
Längenmessung:
Gerät an Laser an Messung
Speicher-Funktion:
Gerät auf Einschaltzustand zurücksetzen
Gespeicherten Werte ansehen
oder
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 6 16.03.15 15:12

DistanceMaster 100
07
DE
1x 2x 6x4x
1x 2x
1x
1x 1x
+ –
oder
3x 5x

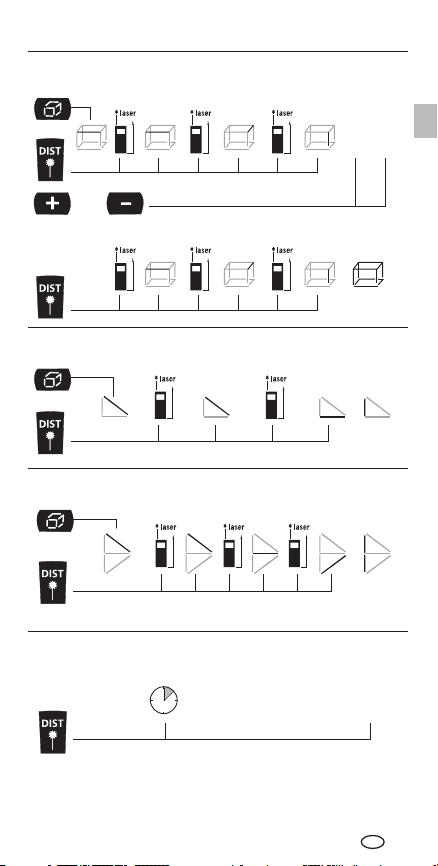

Volumenmessung:
Volumen 1. Messung 2. Messung 3. Messung
Addition und Subtraktion von Längen:
Länge Laser an 1. Länge +/- Ergebnis
(Gerät an) usw.
1x 2x 4x3x
1x 1x
+ –
1x 2x 4x3x
Flächen Kalkulation:
Fläche 1. Fläche +/-
usw. Ergebnis
usw.
oder
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 7 16.03.15 15:12

08
DE
1x 2x 3x 4x
1x 2x
3 sec
5x 6x
Pythagoras-Funktion 2:
Pythagoras 2 1. Messung 2. Messung 3. Messung Ergebnis
Höhe
min/max-Dauermessung:
3 sec. drücken, Beenden
dann Taste loslassen
Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)
und den aktuellen Wert an.
Die 2. Messung erfolgt mit automatischer min/max-Funktion.
1x 2x 3x 4x
Pythagoras-Funktion 1:
Pythagoras 1 1. Messung 2. Messung Ergebnis
Höhe
1x 2x 4x3x
1x 1x
+ –
oder
5x 6x
1x 2x 4x3x 5x 6x
Volumen Kalkulation:
Volumen 1. Volumen +/-
usw. Ergebnis
usw.
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 8 16.03.15 15:12

DistanceMaster 100
09
DE
Wichtige Hinweise:
•DerLaserzeigtdenMesspunktan,biszudemgemessenwird.Inden
Laserstrahl dürfen keine Gegenstände hineinragen.
•DasGerätkompensiertbeiderMessungunterschiedlicheRaumtem-
peraturen. Berücksichtigen Sie daher eine kurze Anpassungszeit bei
Ortswechseln mit großen Temperaturunterschieden.
•DasGerätistimAußenbereichnureingeschränkteinsetzbarundkann
bei starker Sonneneinstrahlung nicht verwendet werden.
•BeiMessungenimFreienkönnenRegen,NebelundSchneedieMess-
ergebnisse beeinflussen bzw. verfälschen.
•BeiungünstigenBedingungwiez.B.schlechtreflektierende
Oberflächen kann die max. Abweichung größer als 3 mm betragen.
•Teppiche,PolsteroderVorhängereflektierendenLasernichtoptimal.
Benutzen Sie glatte Oberflächen.
•BeiMessungendurchGlas(Fensterscheiben)könnendieMess-
ergebnisse verfälscht werden.
•EineEnergiesparfunktionschaltetdasGerätautomatischab.
•ReinigungmiteinemweichenTuch.EsdarfkeinWasserindas
Gehäuse eindringen.
90°
1x
1x
3. Bewegen Sie nun den
Laser vor und zurück.
Referenz
4. Langsames Piepen:
Der Messwert liegt innerhalb ± 100 mm zum Referenzwert.
Schnelles Piepen:
 DerMesswertliegtinnerhalb±1mmzumReferenzwert.
Beenden

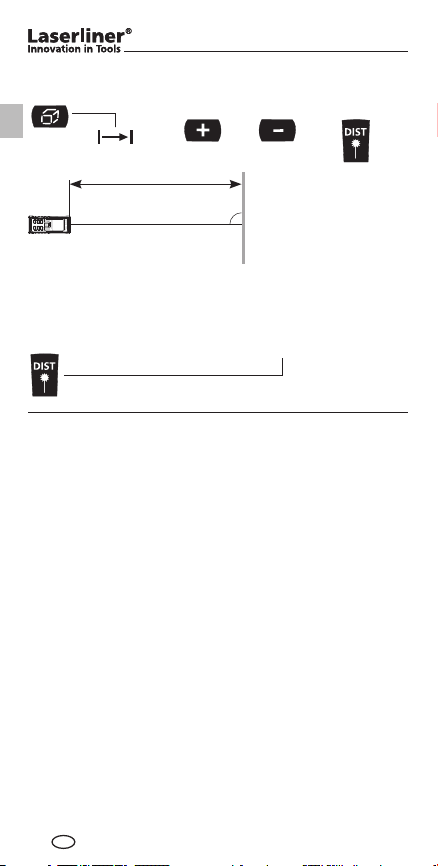

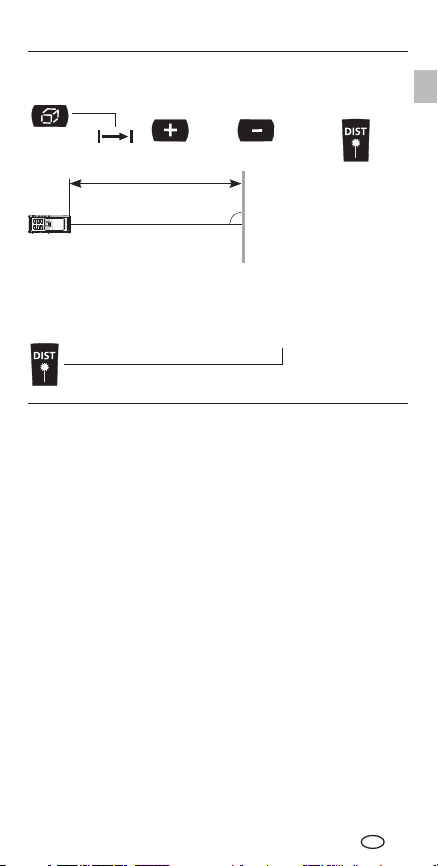

Referenzmessung: Referenzlänge einstellen
Referenzlänge 1a. Auswahl 1b. Einstellen 2. Referenzwert
der Zahl der Zahl festlegen
min/max-Dauermessung:
3 sec. drücken, Beenden
dann Taste loslassen
Pythagoras-Funktion 1:
Pythagoras 1 1. Messung 2. Messung Ergebnis
Höhe
usw. Ergebnis
usw.
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 9 16.03.15 15:12

10
DE
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für
den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und
Elektronik-Altgeräte getrennt gesammelt und
entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Fehlercode:
Batterien austauschen
Berechnungsfehler
Temperatur ist zu hoch: > 40°C
Temperatur ist zu niedrig: < 0°C
Außerhalb des Messbereichs
Empfangenes Signal zu schwach
Empfangenes Signal zu stark
Falsche Messung oder der Hintergrund ist zu hell
Zu schnelle Bewegung des Messgerätes bei der Messung
Err101:
Err104:
Err152:
Err153:
Err154:
Err155:
Err156:
Err157:
Err160:
Messbereich innen 0,05 m - 100 m
Genauigkeit (typisch)* ± 1,5 mm
Laserklasse 2 < 1mW
Laserwellenlänge 635 nm
Stromversorgung 2 x AAA 1,5 Volt Batterien
Abmessungen 124 x 51 x 27 mm
Gewicht (inkl. Batterien) 217 g
Auto-Abschaltung 28 Sek. Laser / 2,45 Min. Gerät
Arbeitstemperatur -10°C – 40°C
Lagertemperatur -20°C – 70°C
Artikelnummer 080.946A
Technische Daten (Technische Änderungen vorbehalten 03.15)
* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raum-
temperatur. Bei größeren Distanzen und ungünstigen Messbedingungen,
wie z.B. starke Sonneneinstrahlung oder schwach reflektierende
Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 10 16.03.15 15:12

DistanceMaster 100
11
1.
5.
7.
4.
3.2.
6.
b
d
c
a
e
fg
h
i

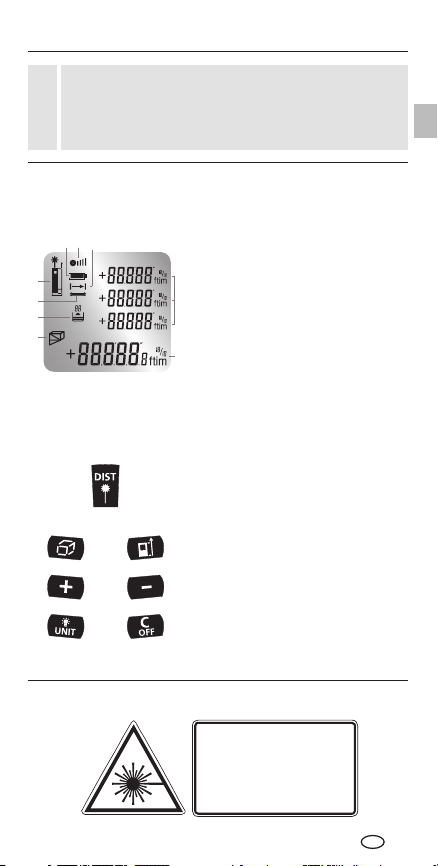

Read the operating instructions and the enclosed brochure
„Guarantee and additional notices“ completely. Follow the
instructions they contain. This document must be kept in a
safe place and if the laser device is passed on, this document
must be passed on with it.
!
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 635 nm
EN 60825-1:2007-10
KEYPAD:
1.
2.
3.
4.
5.
6.
7.
ON / Measure / min/max continuous
measurement
length / area / wall surface function /
volume / Pythagoras 1 + 2 / Reference
measurement
Measurement point (reference)
rear / pin / front / tripod
addition of lengths, areas, volumes /
view saved measurements
subtraction of lengths, areas, volumes /
view saved measurements
Display lighting ON/OFF / Unit of
measure m/ft/inch/_‘ _“
OFF / delete last measurement values
DISPLAY:
a
b
c
d
e
f
g
h
i
Measurement point (reference)
rear / pin / front / tripod
Display length / area / wall surface
function / volume / Pythagoras 1 /
Pythagoras 2
Measurement values / Measurement results
Unit m/ft/inch/_‘ _“ / Small number 1/10 mm
Intermediatevalues/min/maxvalues
The bar diagram shows how well suited
the reflection surface is for measurement.
This is particularly useful for measuring
over long distances, dark surfaces or bright
ambient light.
Battery symbol
min/max continuous measurement /
Reference measurement
Malfunction / service required
Memory
GB
General safety instructions
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 11 16.03.15 15:12

12
3 sec
1x
3x1x
1x
1 sec
1x 1x
1x
3 sec
1 sec
2x
1x 2x 3x 4x
1x 1 sec
5x 6x
GB

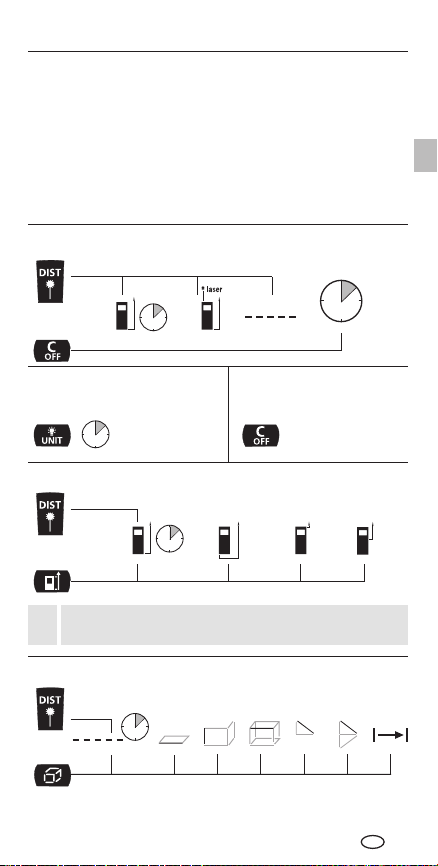

To ensure correct measurements plug in pin so that it
clicks into position!
!
Change measurement point (reference):
rear (device on) pin front tripod
Change unit of measure:
m / ft / inch / _‘ _“
Switch on, measure and switch off:
device on laser on measure device off
Delete the last measured
value:
Change measurement function:
length area wall volume Pythagoras Reference
(device on)surface 1+2 measure-
ment
– Attention: Do not look into the direct or reflected beam.
– The laser may not get into the hands of children!
– Do not point the laser beam towards persons.
–Ifaperson‘seyesareexposedtoclass2laserradiation,theyshould
shut their eyes and immediately move away from the beam.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or significant vibration.
– The device must only be used in accordance with its intended purpose
and within the scope of the specifications. Modifications or changes to
the device are not permitted, this will otherwise invalidate the approval
and safety specifications.
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 12 16.03.15 15:12

DistanceMaster 100
13
1x 2x 4x3x
1x 2x 4x 6x ...3x 5x ...
GB
1x
1 sec
2x 3x
1x
Length measurement:
device on laser on measure
Memory function:
Reset device to switch-on state
View stored values
or
Area measurement:
area laser on 1. measurement laser on 2. measurement
Change measurement function:
length area wall volume Pythagoras Reference
(device on)surface 1+2 measure-
ment
Wall surface measurement:
wall laser 1. measurement (height)
surface on 2. measurement (length) = area 1
3. measurement
(length)
= area 1 + 2
Addition of further areas:
Laser active / ... measurement = area 1 + area 2 + area 3 + ...
Linked wall areas are added here. When adding areas, only the
length needs to be measured as from the 3rd measurement. The
value from the 1st measurement is always used as the height.
!
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 13 16.03.15 15:12

14
1x 2x 4x3x
1x 1x
+ –
1x 2x 4x3x
GB
or
Area calculation:
area 1. area +/-
etc. result
etc.
1x 2x 6x4x
1x 2x
1x
1x 1x
+ –
3x 5x
or
Volume measurement:
volume 1. measurement 2. measurement 3. measurement
Addition and subtraction of lengths:
length laser on 1. length +/- result
(device on) etc.
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 14 16.03.15 15:12

DistanceMaster 100
15
1x 2x 3x 4x
1x 2x
3 sec
5x 6x
GB
Area calculation:
area 1. area +/-
etc. result
etc.
1x 2x 4x3x
1x 1x
+ –
5x 6x
1x 2x 4x3x 5x 6x
1x 2x 3x 4x
or
Volume calculation:
volume 1. volume +/-
etc. result
etc.
Pythagoras function 1:
Pythagoras 1 1. measurement 2. measurement result
height
Pythagoras function 2:
Pythagoras 2 1. 2. 3. measurement result
height
min/max continuous measurement:
Press for 3 seconds stop
then release button
The LC display shows the max value, the min value and the current value.
The 2nd measurement takes place with automatic Min/Max function.
Volume measurement:
volume 1. measurement 2. measurement 3. measurement
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 15 16.03.15 15:12

16
GB
Important notices:
•Thelaserpointstothelocationthatwillbemeasured.Noobjectsmay
get into the laser‘s line of measurement.
•Thedevicecompensatesthemeasurementfordifferentroom
temperatures. Therefore allow the device a brief adaptation period
when changing locations with large temperature differences.
•Thedeviceisonlyconditionallyuseableinoutdoorareasandcannotbe
used in strong sunlight.
•Themeasurementresultsofoutdoormeasurementsmaybeinfluenced
or falsified by rain, fog and snow.
•Inunfavourableconditions,e.g.withpoorlyreflectingsurfaces,the
maximumdeviationmaybegreaterthan3mm.
•Carpeting,upholsteryorcurtainswillnotreflectthelaseroptimally.
Measure to flat surfaces.
•Measurementsmadethroughglass(windowpanes)canfalsify
measurement results.
•Anenergy-savingfunctionswitchesthedeviceoffautomatically.
•Cleanwithasoftcloth.Watermaynotbeallowedtopenetratethe
housing.
90°
1x
3. Now move the laser
forward and back.
reference
Reference measurement: Set reference length
Reference length 1a. Number 1b. Number 2. Define reference
selection set-up value
1x
4. Slow beeping:
The measurement is within ± 100 mm of the reference value.
Rapid beeping:
The measurement is within ± 1 mm of the reference value.
stop
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 16 16.03.15 15:12

DistanceMaster 100
17
GB
Insidemeasurementrange 0.05 m - 100 m
Precision (typical)*± 1.5 mm
Laser class 2 < 1mW
Laser wavelength 635 nm
Power supply 2 x AAA 1.5 Volt batteries
Dimensions 124 x 51 x 27 mm
Weight (incl. batteries) 217 g
Auto switch-off 28 s for laser / 2.45 min for device
Operating temperature -10°C – 40°C
Storage temperature -20°C – 70°C
Article number 080.946A
Technical data(Subjecttotechnicalchangewithoutnotice03.15)
* measuring distance up to 10 m with strongly reflective target surface
and at room temperature. The measurement deviation may increase by
± 0.2 mm/m for greater distances and under unfavourable measuring
conditions such as strong sunlight or weakly reflective target surfaces.
EU directives and disposal
This device complies with all necessary standards
for the free movement of goods within the EU.
This product is an electric device and must be
collected separately for disposal according to
the European Directive on waste electrical and
electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info
Error codes:
Replace the battery
Calculation error
Temperature is too high: > 40°C
Temperature is too low: < 0°C
Outside the measuring range
Received signal too weak
Received signal too strong
Incorrectmeasurementorbackgroundistoobright
The device is moving too much to measure.
Err101:
Err104:
Err152:
Err153:
Err154:
Err155:
Err156:
Err157:
Err160:
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 17 16.03.15 15:12

18
1.
5.
7.
4.
3.
b
d
c
a
e
2.
6.
fg
h
i
NL
Laserstraling!
Nietindestraalkijken!
Laser klasse 2
< 1 mW · 635 nm
EN 60825-1:2007-10
Leesdebedieningshandleidingendebijgevoegdebrochure
‚Garantie-enaanvullendeaanwijzingen‘volledigdoor.Volgde
daarinbeschrevenaanwijzingenop.Bewaardezedocumentatie
en geef ze door als u de laserinrichting doorgeeft.
!
TOETSENBORD:
1.
2.
3.
4.
5.
6.
7.
AAN / Meten / Constante min/max-meting
Lengte / oppervlak / wandoppervlak-
functie / volume / Pythagoras 1 + 2 /
Referentiemeting
Meetniveau (referentie)
achter / pin / voor / statief
Optellen van lengten, oppervlakken,
volumes/opgeslagenmeetwaardenbekijken
Aftrekken van lengten, oppervlakken,
volumes/opgeslagenmeetwaardenbekijken
DisplayverlichtingAAN/UIT/
Meeteenheid m/ft/inch/ _‘ _“
UIT/Wissenvandelaatstemeetwaarden
DISPLAY:
a
b
c
d
e
f
g
h
i
Meetniveau (referentie)
achter / pin / voor / statief
Weergave lengte / oppervlak /
wandoppervlak-functie / volume /
Pythagoras 1 / Pythagoras 2
Meetwaarden / meetresultaten
eenheid m/ft/inch/_‘ _“ / klein getal 1/10 mm
Tussenwaarden / min-/max-waarde
Het staafdiagram geeft aan hoe geschikt
het reflectieoppervlak is voor de meting.
Ditisbijzonderhandigbijmetingenop
grote afstand, donkere oppervlakken of fel
omgevingslicht.
Batterijsymbool
Constante min/max-meting /
Referentiemeting
Storing / service vereist
Geheugen
Algemene veiligheidsaanwijzingen
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 18 16.03.15 15:12

DistanceMaster 100
19
3 sec
1x
3x1x
1x
1x 2x 3x 4x
1x
1 sec
1x 1x
1x
3 sec
1 sec
1 sec
5x 6x
2x
Voor correcte metingen moet de pin worden ingestoken
totdat hij vastklikt!
!
NL
Skift af måleplan (reference):
achter (apparaat aan) pin voor statief
Meeteenheid omschakelen:
m / ft / inch / _‘ _“
Inschakelen, meten en uitschakelen:
apparaat aan laser aan meten apparaat uit
Wissen van de laatste
meetwaarde:
Meetfunctie omschakelen:
lengte opper- wand- volume Pythagoras Referentie-
(apparaat aan) vlak oppervlak 1+2 meting
–Opgelet:Kijknooitindedirecteofreflecterendestraal.
– De laser hoort niet thuis in kinderhanden!
– Richt de laserstraal niet op personen.
– Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust
tesluitenenuwhoofdzosnelmogelijkuitdestraaltebewegen.
– Stel het apparaat niet bloot aan mechanische belasting, extreme
temperaturen, vocht of sterke trillingen.
– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven
specificaties. Ombouwwerkzaamheden of veranderingen aan het
apparaatzijnniettoegestaan,hierdoorkomendegoedkeuringen
de veiligheidsspecificatie te vervallen.
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 19 16.03.15 15:12

20
1x
1x
2x
2x
4x
4x 6x ...
3x
3x 5x ...
Oppervlaktemeting:
oppervlak laser aan 1e meting laser aan 2e meting
NL
Wandoppervlaktemeting:
wand- laser 1e meting (hoogte)
oppervlak aan 2e meting (lengte) = oppervlak 1
3e meting (lengte) =
oppervlak 1 + 2
Optellen van verdere oppervlakken:
Laser aan / ... Meting = oppervlak 1 en oppervlak 2 + oppervlak 3 + ...
Hier worden samenhangende wandoppervlakken opgeteld.
Bijhetoptellenvandeoppervlakkenmoetvanafde3emeting
alleen nog de lengtemaat geregistreerd worden. Als hoogtemaat
wordt steeds de waarde van de 1e meting gebruikt.
!
1x
1 sec
2x 3x
1x
Lengtemeting:
apparaat aan laser aan meting
Geheugenfunctie:
Toestel terugzetten naar de inschakeltoestand
Opgeslagenwaardenbekijken
of
Manual_DistanceMaster_100_Rev.0315_DE-SE.indd 20 16.03.15 15:12
