LaserLiner PowerCross-Laser 8 S User manual

PowerCross-Laser 8 S
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
DE
02
GB
12
NL
22
DK
32
FR
ES
IT
PL
42
52
62
72
4H 4V 1D
S
Laser
635/650 nm
FI
PT
SE

02
Hochpräziser Kreuzlinien-Laser mit 8 ultrahellen Laserlinien
und Lotlaser
– Homogene 360° Laserlinie: Die 4 horizontalen Laserdioden erzeugen
rundherum eine gleichmäßig helle Laserlinie. Das Gerät kann damit
wie ein Rotationslaser eingesetzt werden.
– Mit der IR-Fernbedienung kann die manuelle Neigungfunktion zum
Ausrichten von Schrägen gesteuert werden. Die jeweiligen Achsen
werden sichtbar durch LEDs angezeigt.
– Einfache und exakte Lotfunktion mit dem zusätzlichen Lotlaser unten und
dem Laserkreuz oben.
– Out-Off-Level: Durch optische Signale wird angezeigt, wenn sich das Gerät
außerhalb des Nivellierbereichs befindet.
– Selbstnivellierbereich 3°, Genauigkeit 1 mm / 10 m
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlage ist aufzubewahren und
bei Weitergabe der Lasereinrichtung mitzugeben.
!
DE
Allgemeine Sicherheitshinweise
– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu
schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen
Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reflektierende, spiegelnde oder glänzende Flächen sind während des
Betriebes von Lasereinrichtungen abzudecken.
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezifikationen ein.
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 635/650 nm
EN 60825-1:2014

03
PowerCross-Laser 8 S
DE
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.
Besondere Produkteigenschaften
Automatische Ausrichtung durch elektronische Libellen
und Servomotoren mit temperaturstabiler Sensorik. Das Gerät wird in
Grundstellung gebracht und richtet sich selbständig aus.
Diese Funktion ist automatisch aktiv, wenn die Sensor-Automatic
eingeschaltet ist. Damit wird das horizontale bzw. vertikale Nivellieren erleich-
tert, z.B. um den Laser mit einem Kurbelstativ oder einer Wandhalterung
auf eine gewünschte Höhe einzustellen. Zudem kann auf vibrierenden
Untergründen und bei Wind nivelliert werden.
Transport LOCK: Das Gerät wird mit einer speziellen
Motorbremse beim Transport geschützt.
Laserdioden der höchsten Leistungsklasse erzeugen extrem helle
Laserlinien. Diese bleiben auch auf weit entfernten bzw. dunklen Oberflächen
und bei hellem Umgebungslicht sichtbar.
Mit der RX-READY-Technologie können Linienlaser auch bei
ungünstigen Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren
dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger
auf große Entfernungen erkannt.
4H 4V 1D S
Anzahl und Anordnung der Laser
H = horizontale Laser / V = vertikale Laser / D = Lotlaser (Downpoint) /
S = Neigungsfunktion

04
5
6
5
6
7
8
3
1
4
9
16
14
15
11
10 12
13
2
15
16
DE

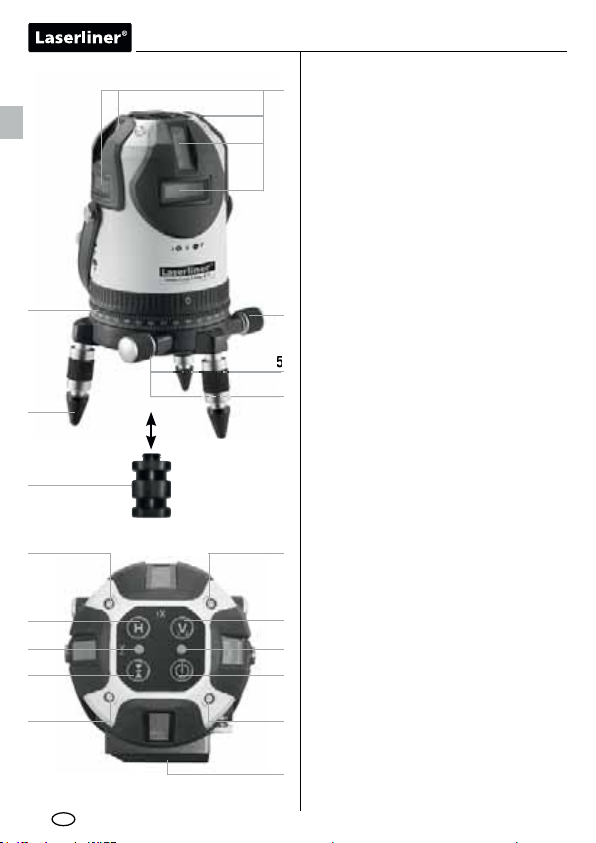

1 Laseraustrittsfenster
2 Lithium-Ionen Akku (abnehmbar)
3 360° Horizontalkreis
4 Seitenfeinantrieb
5 5/8” Gewinde (Unterseite)
6 Austritt Lotlaser (Unterseite)
7 Justierfüße mit abnehmbaren
Gummikappen
8 Adapter nur für Kurbel- und
Teleskopstative
9 Vertikale Laserlinien
10 LED Handempfängermodus
11 Handempfängermodus
12 LED Betriebsanzeige /
Automatikbetrieb (LED
blinkt in der Einrichtphase)
13 AN/AUS-Taste
14 Horizontale Laserlinien
15 LEDs grün: X-Achse aktiv
16 LEDs rot: Y-Achse aktiv

05
PowerCross-Laser 8 S
A
B
E
D
F
G
H
1
C
DE
A Horizontale Laserlinien
B Vertikale Laserlinien
C auto/man-Funktion /
Umstellung X/Y-Achse
DAusgang Infrarot-Signal
E
LED Betriebsanzeige
F Handempfängermodus
G X/Y-Achse verfahren
H X/Y-Achse verfahren
Vor dem ersten Einsatz den Akku in das Gerät
einsetzen und vollständig aufladen (min. 6 Std).
Dazu das Ladegerät mit dem Akku verbinden.
Während der Akku geladen wird, leuchtet die
LED des Akkupacks rot. Der Ladevorgang ist
abgeschlossen, wenn die LED grün leuchtet.
Sobald die Laserlinien langsam blinken, ist die
Batterieladung schwach. Dann den Akku erneut
aufladen. Der Akku kann auch außerhalb des
Gerätes oder während des Betriebes geladen
werden.
Einlegen der Batterie
bei der Fernbedienung
– Auf korrekte Polarität achten.
Handhabung Lithium-Ionen Akku
Fernbedienung
– Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und
ausschließlich mit diesem Lasergerät verwendet werden. Ansonsten
besteht Verletzungs- und Brandgefahr.
– Darauf achten, dass sich keine leitenden Gegenstände in die Nähe
der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann
zu Verbrennungen und Feuer führen.
– Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
!

06
2
3
4
3
DE
Laserlinien positionieren
Das Oberteil des Gerätes läßt sich zur groben Ausrichtung der Laser auf dem
Sockel drehen. Die genaue Positionierung kann mit dem Seitenfeinantrieb (4)
bestimmt werden. Die Justierfüße (7) ermöglichen das Aufstellen des Gerätes
auf schrägen Flächen.
Der frei drehbare Horizontalkreis (3) erleichtert das Drehen des Gerätes in
einem gewünschten Winkel. Einfach die Skala auf Null stellen, anschließend
das Gerät um die gewünschte Gradzahl drehen.
Horizontales und vertikales Nivellieren
Das Lasergerät anschalten. Jetzt ist die Sensor-Automatik aktiv und nivelliert
das Lasergerät automatisch aus. Sobald die Nivellierung abgeschlossen ist und
die auto-LED konstant leuchtet, kann horizontal bzw. vertikal nivelliert wer-
den. Die maximale Genauigkeit wird bei abgeschlossener Nivellierung erzielt.
Die Laser können einzeln mit den Tasten H oder V1/2 ein- bzw. ausgeschaltet
werden (Tasten kurz drücken).
Schnelles Blinken: Einrichtphase
Konstantes Leuchten: Nivellierung abgeschlossen.
Wenn das Gerät zu schräg aufgestellt wird (außerhalb von 3°), blinken
die Laser. Dann das Gerät mit den Justierfüßen (7) ausrichten oder auf
einer ebeneren Fläche aufstellen.
!

07
PowerCross-Laser 8 S
4
5
Neigungsfunktion, bis max 3°
Mit der Aktivierung der Neigungsfunktion wird die Sensor-Automatic aus-
geschaltet. Dazu die auto/man-Taste drücken, bis die LEDs der X-Achse
(15) leuchten. Jetzt kann die Neigung motorisch eingestellt werden. Zur
Neigungseinstellung die Plus- oder Minus-Tasten permanent drücken. Wenn
die Laser blinken, ist der maximale Neigungsbereich erreicht. Mit der X/Y-
Taste (kurz drücken) werden die Achsen umgeschaltet. Siehe nachfolgende
Abbildungen.
Horizontale Neigung einstellen, bis max 3° (X, Y-Achse)
Bei der Neigungsfunktion sind die Laserlinien nicht mehr horizontal
bzw. vertikal ausgerichtet. Das gilt insbesonders für verstellte Laser-
linien. Zum horizontalen bzw. vertikalen Nivellieren die Neigungs-
funktion deaktivieren. Dazu das Gerät aus- und wieder anschalten
oder die auto/man-Taste lange drücken, bis die Laserlinien auto-
matisch verfahren.
!
Verstellen der X-Achse bis max. 3°
Die LEDs der X-Achse (15) leuchten grün.
Verstellen der Y-Achse bis max. 3°
Die LEDs der Y-Achse (16) leuchten rot.
DE

08
6
7
2x
DE
Verstellen der X- und der Y-Achse
Die LEDs der X-Achse (15) leuchten grün,
die LEDs der Y-Achse (16) leuchten rot.
Vertikale Neigung einstellen, bis max 3° (Z-Achse)
Neigungsfunktion > 3°
Größere Neigungen können mit der optionalen Winkelplatte, Art-Nr. 080.75
angelegt werden. Dazu ein Kurbelstativ verwenden, z.B. Profikurbel-Stativ
300 cm, Art-Nr. 080.34. Siehe nachfolgende Abbildungen.
TIPP: Zuerst die Winkelplatte auf Null stellen und das Gerät selbständig
ausrichten lassen. Dann die Sensor-Automatic mit der auto/man-Taste aus-
schalten. Anschließend das Gerät in den gewünschten Winkel neigen.
Neigung einstellen > 3°

09
PowerCross-Laser 8 S
DE
Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger RX
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr
sichtbaren Laserlinien einen Laserempfänger RX (optional).
Zum Arbeiten mit dem Laserempfänger den Linienlaser mit der Taste 11 in
den Handempfängermodus schalten. Jetzt pulsieren die Laserlinien mit einer
hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger
erkennt durch dieses Pulsieren die Laserlinien.
Der Handempfängermodus kann sowohl beim horizontalen bzw. vertikalen
Nivellieren als auch bei den Neigungsfunktionen verwendet werden.
Beachten Sie die Bedienungsanleitung des Laserempfängers für
Linienlaser.
!
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info

10
A1
A2
2.
1.
A2 A2
A1
4.
3.
A3
A2
< 1 mm / 10 m = OK
DE
Kalibrierung überprüfen:
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
Kalibrierungsüberprüfung vorbereiten:
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein (LASERKREUZ AN). Zur optimalen Überprüfung
bitte ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Wenn A2 und A3 mehr als 1 mm / 10 m auseinander liegen, ist
eine Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler
in Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!
Zur Kalibrierungsüberprüfung muss die Senso-Automatik aktiv und
die Nivellierung des Gerätes abgeschlossen sein. Siehe dazu Kapitel
„Horizontales und vertikales Nivellieren“.
!

11
PowerCross-Laser 8 S
DE
Technische Daten
Selbstnivellierbereich 3°
Genauigkeit ± 1 mm / 10 m
Laserwellenlänge Linienlaser / Lotlaser 635 nm / 650 nm
Laserklasse / Ausgangsleistung ÷L6
Stromversorgung Lithium-Ionen Akku
Betriebsdauer Akku (alle Laser an) ca. 8 Std.
Ladedauer Akku ca. 6 Std.
Gewicht (inkl. Akku) 1,6 kg
Abmessung (B x H x T) 130 x 225 x 130 mm
Arbeitstemperatur 0°C ... + 50°C
Lagertemperatur -10°C ... + 70°C
Technische Änderungen vorbehalten 04/2016
Überprüfung der vertikalen Linie: Gerät ca. 5 m vor einer Wand aufstellen.
An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte
dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur
richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung
zwischen Laserlinie und Lotschnur nicht größer als ± 0,5 mm beträgt.
Überpüfung der horizontalen Linie:
Gerät ca. 5 m vor einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen Sie,
ob waagerechte Linie von Punkt C ± 0,5 mm auf der gleichen Höhe mit dem
Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung.
!
BC
2,5 m
< 0,5 mm = OK

12
High-precision cross-line laser with 8 ultra bright laser lines
and plumb laser
– Homogeneous 360° laser line: The 4 horizontal laser diodes project
a homogeneous laser line. This enables the device to be used like
a rotary laser.
– IR remote control allows the manual slope function for aligning inclines to
be controlled. The relevant axes are visually displayed via LEDs.
– A simple, precise plumb function is afforded by the additional plumb laser
at the bottom and the laser cross at the top.
– Out-Off-Level: is indicated by optical signals when the unit is outside its
self-levelling range.
– Automatic levelling range 3°, accuracy 1 mm / 10 m
GB
Read the operating instructions and the enclosed brochure „Guarantee
and additional notices“ completely. Follow the instructions they
contain. This document must be kept in a safe place and if the laser
device is passed on, this document must be passed on with it.
!
General safety instructions
– Attention: Do not look into the direct or reflected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut
their eyes and immediately move away from the beam.
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars) be used to look at the laser beam or reflections.
– Do not use the laser at eye level (1.40 ... 1.90 m)
– Reflective, specular or shiny surfaces must be covered whilst laser devices
are in operation.
– The device must only be used in accordance with its intended purpose
and within the scope of the specifications.
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 635/650 nm
EN 60825-1:2014

13
PowerCross-Laser 8 S
GB
4H 4V 1D S
Special product features
Electronic vials and positioning motors controlled by tempera-
turestable sensors for automatic alignment of devices. The device is brought
into initial position and aligns itself autonomously.
This function is automatically enabled when the sensor auto-
matic is switched on. This easily enables the horizontal or vertical levelling
at a required hight, for instance in connection with a crank tripod or wall
mount. Also, the laser can be used on vibrating surfaces and in windy
conditions.
Transport LOCK: The device is protected by a special motor
brake during transport.
Laser diodes of the highest performance class produce extremely
bright laser lines. They remain visible even on surfaces at great distances or on
dark surfaces as well as under bright ambient light conditions.
RX-READY technology enables line lasers to be used even in
unfavourable light conditions.The laser lines pulsate at a high frequency
and this can be picked up by special laser receiversover long distances.
Number and direction of the lasers
H = horizontal laser / V = vertical laser / D = downpoint / S = Slopefunction
– In public areas shield off the laser beam with barriers and partitions
wherever possible and identify the laser area with warning signs.
– Tampering with (making changes to) the laser device is not permitted.
– This device is not a toy - keep out of the reach of children.

14
5
6
5
6
7
8
3
1
4
9
16
14
15
11
10 12
13
2
15
16
GB
1 Laser emitting window
2 Lithium-ion rechargeable
battery (detachable)
3 360° horizontal circle
4 Vernier adjustment
5 5/8“ thread (underside)
6 Window for plumb laser
(underside)
7 Adjustable feet with
removable rubber caps
8 Adapter for crank tripods
and teleskopic stands
9 Vertical laser lines
10 LED Hand receiver mode
11 Hand receiver mode
12 LED status indicator /
automatic mode (LED
blinks during set-up phase)
13 ON/OFF button
14 Horizontal laser lines
15 LEDs green: X-axis active
16 LEDs red: Y-axis active

15
PowerCross-Laser 8 S
A
B
E
D
F
G
H
1
C
GB
A Horizontal laser lines
B Vertical laser lines
C auto/man function /
Incline X/Y axes
DInfrared signal emitter
E
LED status indicator
F Hand receiver mode
G Move X/Y axes
H Move X/Y axes
Before using the laser for the first time, insert
the battery in the device and fully charge (at
least 6 hours). Connect the battery charger to
charge the battery. The LED of the battery pack
lights red while the battery is charging. When
the LED changes to green, charging is complete.
When the laser lines blink slowly, the battery
is low. In that case, recharge the battery. The
rechargeable battery can either be charged
when it is not inserted in the device or when
the device is in use.
Insert batteries into
the remote control
– Observing the correct polarity.
Use of lithium-ion rechargeable battery
Remote control
– The battery may only be charged with the battery charger provided
and used only in this laser device. Any other use may cause injury
or fire.
– Make sure there are no conductive objects in the vicinity of the
battery contacts. Short-circuiting of these contacts can cause burn
injuries or fire.
– Do not open the rechargeable battery. This could cause short-circuits.
!

16
2
3
4
3
GB
Positioning laser lines
The top section of the laser unit can be turned on the plinth to align the
lasers approximately. Precise positioning can then be done with the Vernier
adjustment (4). The adjustable feet (7) allow the device to be positioned
on sloping surfaces.
The freely rotatable horizontal circle (3) makes it easy to turn the device
to the required angle. Simply set the scale to zero, then rotate the device
to the angle you want.
Horizontal and vertical levelling
Switch the laser device on. The automatic sensor is now active and will level
the laser device automatically. As soon as device-levelling is completed and
the auto LED illuminates continuously, horizontal or vertical object levelling
can be carried out. Maximum accuracy is attained when device-levelling is
completed.
Lasers can be switched on and off individually with the H or V1/2 buttons
(press buttons briefly).
Rapid blinking: Set-up phase
Constant illumination: levelling completed.
If the unit is placed at an excessive angle (out of its 3° range),
the lasers will blink. Align the device using the adjustable feet (7)
or place on a more level surface.
!

17
PowerCross-Laser 8 S
4
5
Slope function up to max. 3°
Activation of the slope function deactivates the automatic sensor. In addition,
press the auto/man button until the LEDs of the x-axis (15) light up. Motor-
driven adjustment of the slope can now be carried out. Hold the plus or
minus buttons down continuously to adjust slope. When the lasers blink, the
maximum slope range has been reached. The X/Y button (pressed briefly) is
used to switch between axes. Refer to the illustrations below.
Horizontal levelling adjustment up to a max. of 3° (X, Y axis)
For the slope function, laser lines are no longer aligned to the
horizontal or vertical plane. This is a specific peculiarity of adjusted
laser lines. To reinstate horizontal or vertical levelling, deactivate
the slope function. To do so, switch the device off and back on
or keep the auto/man button pressed until the laser lines move
automatically.
!
Adjustment of the X axis up to a max. of 3°
The LEDs of the X-axis (15) light up in green.
Adjustment of the Y axis up to a max. of 3°
The LEDs of the Y-axis (16) light up in red.
GB

18
6
7
2x
GB
Adjustment of X/Y axes
The LEDs of the X-axis (15) light up in green.
The LEDs of the Y-axis (16) light up in red.
Adjust vertical slope, to a max. of 3° (Z axis)
Slope function > 3°
Steeper slopes can be set using the angle plate, which is available as an
optional extra (product ref. 080.75). To this end you need to use a crank
tripod, such as the 300 cm professional crank tripod, product ref. 080.34.
Refer to the illustrations below.
TIP: Set the angle plate to the zero position and allow the device to align
itself automatically. Then press the auto/man button to switch the automatic
sensor off. Finally, incline the device to the angle you require.
Slope adjustment > 3°

19
PowerCross-Laser 8 S
GB
Hand receiver mode
Optional: Working with the laser receiver RX
Use an RX laser receiver (optional) to carry out levelling at great distances
or when the laser lines are no longer visible.
To work with a laser receiver, switch the line laser into hand receiver mode
with the Hand receiver mode button (11). The laser lines will now pulsate
with high frequency, making the laser lines darker. The laser receiver RX
can detect these pulsating laser lines.
Hand receiver mode can be used for horizontal or vertical levelling as well
as for slope functions.
Follow the operating instructions of the corresponding laser receiver.
!
EU directives and disposal
This device complies with all necessary standards
for the free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European
Directive on waste electrical and electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info

20
A1
A2
2.
1.
A2 A2
A1
4.
3.
A3
A2
< 1 mm / 10 m = OK
GB
Performing the calibration check:
3. Position the device as near as possible to the wall at the height
of point A1.
4. Turn the device through 180° and mark point A3.
The difference between points A2 and A3 is the tolerance.
Preparing the calibration check:
It is possible for you to check the calibration of the laser. To do this, position
the device midway between 2 walls, which must be at least 5 metres apart.
Switch the device on (LASER CROSS ON). The best calibration results are
achieved if the device is mounted on a tripod.
1. Mark point A1 on the wall.
2. Turn the device through 180° and mark point A2.
You now have a horizontal reference between points A1 and A2.
6GDM @MC @QDLNQDSG@MLLƁL@O@QS@M@CITRSLDMS
is necessary. Contact your authorised dealer or else the UMAREX-
LASERLINER Service Department.
!
The automatic sensor must be active in order to check calibration
and to complete device-levelling. See Section „Horizontal and
vertical levelling“ about this.
!
