Funktion / Verwendungszweck
Sicherheitshinweise
Funktionsprinzip
Die Messung erfolgt mit einem oder mehreren Sendern und einem Empfänger. Der Sender speist kodierte
Signale in die Leitung ein, die überprüft werden soll. Das Signal ist ein modulierter Strom, der ein elek-
tromagnetisches Feld um den Leiter erzeugt. Der Empfänger erkennt dieses Feld, dekodiert es und kann
damit die Leitungen mit dem eingespeisten Signal nden und lokalisieren.
Lesen Sie die Bedienungsanleitung vollständig und das beiliegende Heft „Garantie- und Zusatzhin-
weise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und
bei Weitergabe des Gerätes mitzugeben.
!

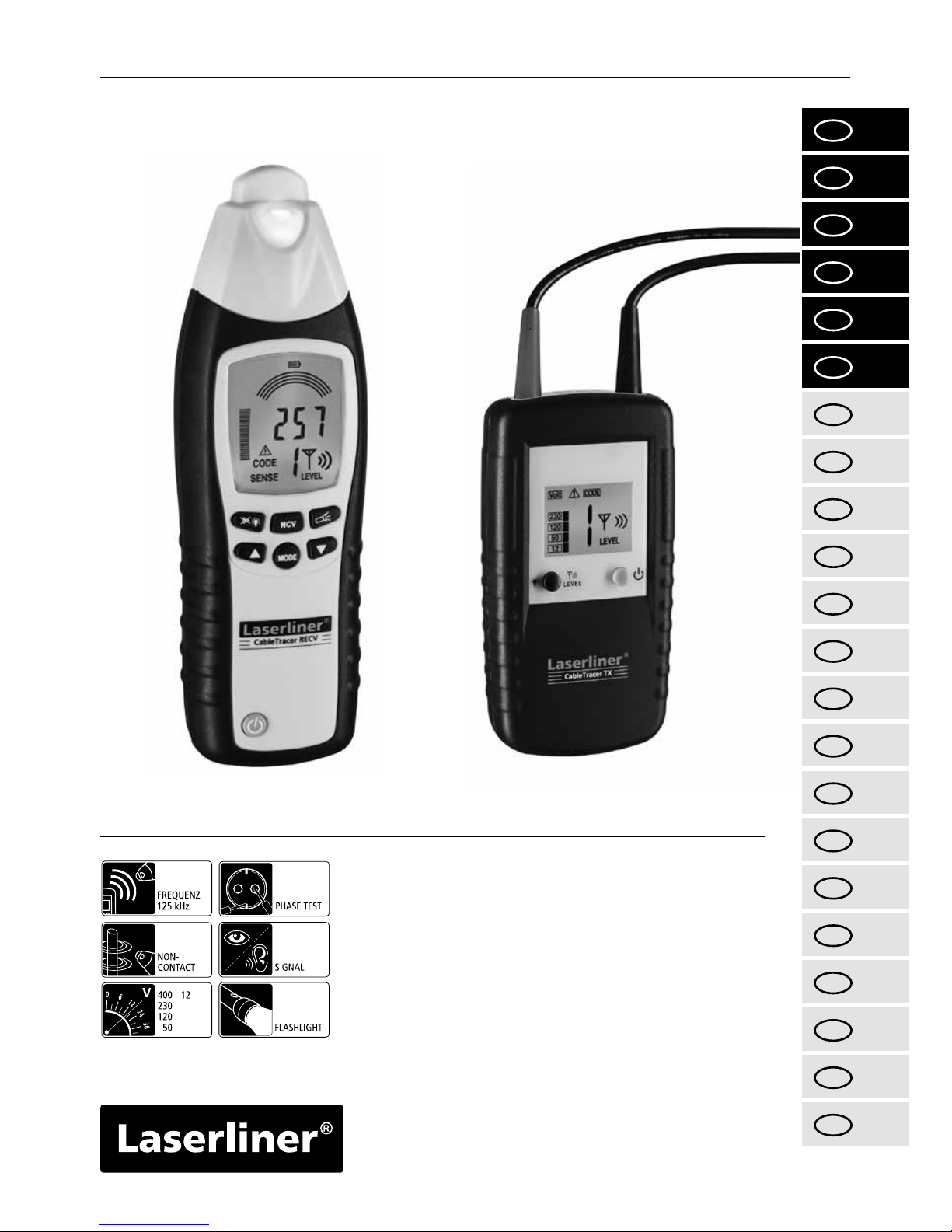

Universelles und exibles Leitungs-Suchgeräte-Set mit Sender und Empfänger
– Berührungslose Verfolgung des Sendesignals durch den Empfänger.
– Lokalisiert elektrische Kabel, Sicherungen, Schutzschalter, metallische Rohre (z.B. Heizungsrohre),
und vieles mehr.
– Lokalisiert Leitungsunterbrechungen in bestehenden Installationen und Kurzschlüsse in verlegten
Installationskabeln.
– Einsetzbar mit und ohne Netzspannung, bis max. 400 V
– Gleich- und Wechselspannungsanzeige bis max. 400 V
– Einpolige Suchfunktion, für optimale Leitungs- und Objektsuche in großer Tiefe.
– Zwei polige Suchfunktion, für gezieltes Aufnden von Sicherungen, Kurzschlüssen
und RCD/FI-Schutzschaltern.
– Hohe Sendefrequenz von 125 KHz erlaubt exakte und störsichere Lokalisierung, ohne Netzstörungen.
– Durch Signalkodierung ist der Einsatz von max. 7 Sendern und einem Empfänger möglich,
für die Arbeit in komplexen Installationen
– Eingebauter AC-Spannungssucher erkennt und lokalisiert spannungsführende Leitungen.
– Permanente AC-Spannungswarnung am Sender und Empfänger erhöht die Sicherheit.
– Automatischer und manueller Modus, für die richtige Einstellung auf das Messproblem
– Integrierte Messpunktbeleuchtung, durch lichtstarke LED Beleuchtung
– Überspannungskategorie CAT III (gemäß EN 61010-1, max. 300 V) und alle niedrigere Kategorien.
Die Geräte und das Zubehör dürfen nicht in der Überspannungskategorie CAT IV eingesetzt werden
(z.B. an Niederspannungsinstallations-Quellen).
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die
Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken
Vibrationen aus.
– Das Gerät nicht in Umgebungen mit explosiven Gasen oder Dämpfen in Gebrauch nehmen.
– Beim Umgang mit Spannungen größer 25 V/AC bzw. 60 V/DC ist besondere Vorsicht geboten. Beim
Berühren der elektrischen Leiter besteht bei diesen Spannungen bereits eine lebensgefährliche Strom-
schlaggefahr.
– Seien Sie besonders vorsichtig ab Aueuchten der 50 V-Anzeige beim Sender TX.

CableTracer Pro
03
DE
Schutzklasse II: Das Prüfgerät verfügt
über eine verstärkte oder doppelte
Isolierung.
Symbole
Warnung vor gefährlicher elektrischer
Spannung: Durch ungeschützte, span-
nungsführende Bauteile im Gehäusein-
neren kann eine ausreichende Gefahr
ausgehen, Personen dem Risiko eines
elektrischen Schlags auszusetzen.
Warnung vor einer Gefahrenstelle
Erdpotential
Wichtige Hinweise, die unbedingt zu
beachten sind.
Überspannungskategorie III: Betriebsmit-
tel in festen Installationen und für solche
Fälle, in denen besondere Anforderungen
an die Zuverlässigkeit und die Verfügbar-
keit der Betriebsmittel gestellt werden,
z.B. Schalter in festen Installationen
und Geräte für industriellen Einsatz
mit dauerndem Anschluss an die feste
Installation.
!
– Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückständen benetzt, darf unter Spannung nicht
gearbeitet werden. Ab einer Spannung von 25 V/AC bzw. 60 V/DC besteht durch die Feuchtigkeit eine
erhöhte Gefahr lebensgefährlicher Stromschläge.
– Reinigen und trocknen Sie das Gerät vor der Verwendung.
– Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen
bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.
– In der Überspannungskategorie II (CAT II) darf die Spannung von 250V zwischen Prüfgerät und Erde
nicht überschritten werden.
– Das Messzubehör muss bei jeder Messung der erforderlichen Messkategorie (CAT), Messspannung und
Messstrom entsprechen.
– Vergewissern Sie sich vor jeder Messung, dass der zu prüfende Bereich (z.B. Leitung) und das Prüfgerät
in einwandfreiem Zustand sind. Testen Sie das Gerät an bekannten Spannungsquellen (z.B. 230 V-
Steckdose zur AC-Prüfung).
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die
Batterieladung schwach ist.
– Das Gerät muss vor dem Öffnen der Batteriefachabdeckung von allen Messkreisen getrennt werden.
– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen
Benutzung des Gerätes und eventuell vorgeschriebene Sicherheitsausrüstungen (z.B. Elektriker-Hand-
schuhe).
– Fassen Sie die Messspitzen nur an den Handgriffen an. Die Messkontakte dürfen während der Messung
nicht berührt werden.
– Nutzen Sie den Sender nicht im Dauerbetrieb, sondern nur während der eigentlichen Messzeit. Nach
einer Messung muss der Sender (inkl. Messleitungen) aus dem Messkreis entfernt werden.
– Führen Sie Messungen in gefährlicher Nähe elektrischer Anlagen nicht alleine und nur nach Anweisung
einer verantwortlichen Elektrofachkraft durch.
– Der Sender leitet die Messspannung in die zu prüfenden Leitungen ein. Empndliche Elektronik (z.B.
Netzwerkkarten) könnten dadurch beeinträchtigt oder beschädigt werden. Stellen Sie daher vor der
Messung sicher, dass die zu prüfenden Leitungen von empndlicher Elektronik getrennt sind.
– Verwenden Sie ausschließlich die Orginal-Messleitungen. Diese müssen die korrekten Spannungs-,
Kategorie- und Ampere-Nennleistungen wie das Messgerät aufweisen.

04
DE

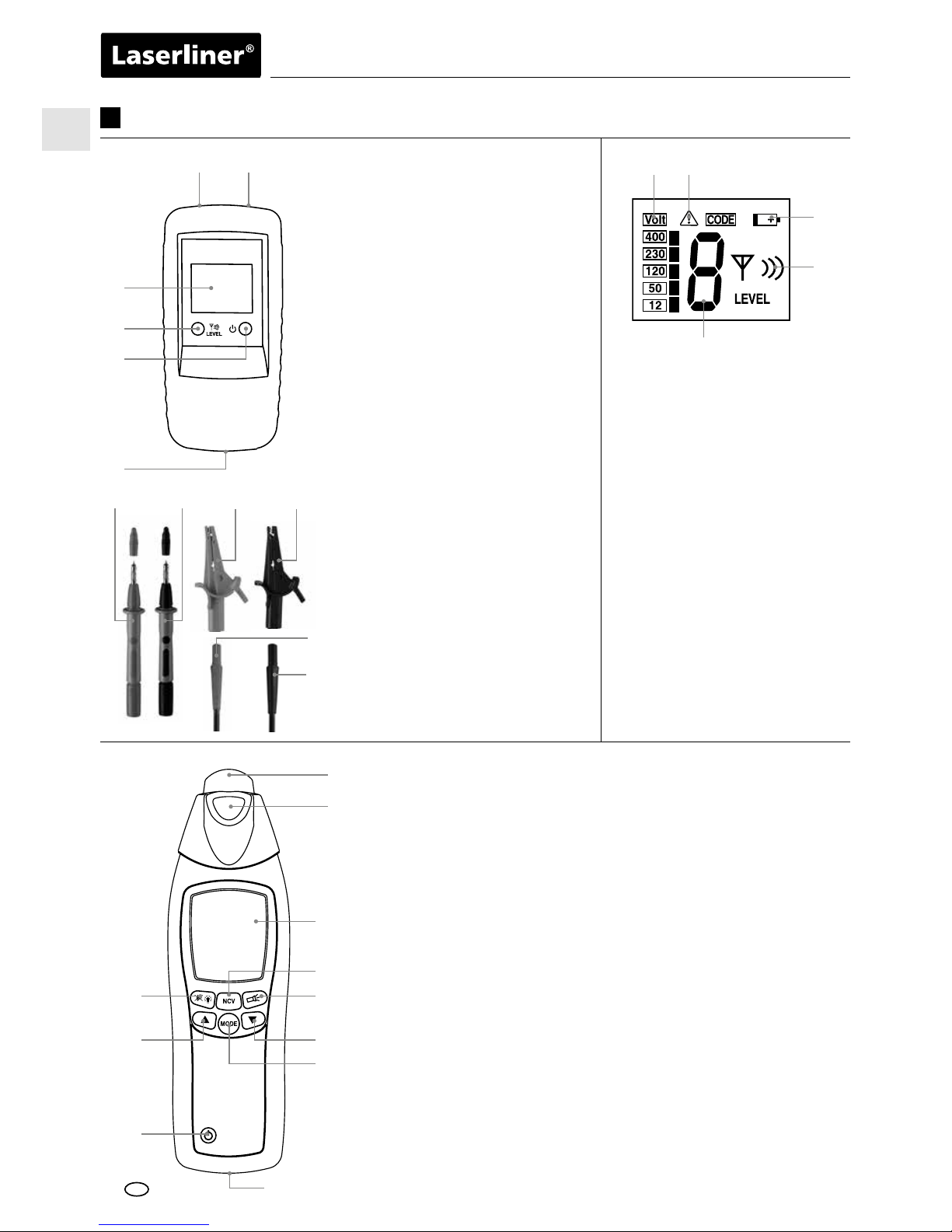

Sender TX
LC-Anzeige Sender TX
1 Anschlussbuchse rot +
2 Anschlussbuchse schwarz –
3 LC-Anzeige
4 Taste Sendekode:
Einstellung Ausgangsleistung
Sendesignal /
Beleuchtung LC-Anzeige
(2 Sek. lang drücken) /
Sendekode einstellen
5 AN/AUS-Taste
AUS: 2 Sek. lang drücken
6 Batteriefach (Rückseite)
7 Messspitze rot +
8 Messspitze schwarz –
9 optional: Messklammer rot +
10 optional: Messklammer
schwarz –
11 Anschlusskabel rot +
12 Anschlusskabel schwarz –
Empfänger RECV
13 Sensorkopf
14 Taschenlampe
15 LC-Anzeige
16 Umschaltung Messmodus: Leitungs-Suche (SIG) /
Netzspannungs-Suche (NCV)
17 AN/AUS-Taste Taschenlampe
18 Empndlichkeit reduzieren
19 Umschaltung manueller Suchmodus / automatischer
Suchmodus
20 Beleuchtung LC-Anzeige /
Signalton aus- bzw einschalten (2 Sek. lang drücken)
21 Empndlichkeit erhöhen
22 AN/AUS-Taste – AUS: 2 Sek. lang drücken
23 Batteriefach (Rückseite)
A Sendecode (1,2,3,4,5,6,7)
B Warnung vor Fremdspan-
nung
C Anzeige Fremdspannung
(12, 50, 120, 230, 400V)
D Batterieladung gering
E Anzeige Ausgangsleistung
Sendesignal (Level I, II, III)
16
15
14
13
17
18
19
20
21
23
22
3
A
BC
D
E
4
5
6
7
1
8 9 10
11
12
2
Benennung
1

CableTracer Pro
05
DE
LC-Anzeige Empfänger RECV
F G H I
K
J
L
M
N
OPQ
F Balkendarstellung (voller Ausschlag = maximale Stärke):
Signalstärke (SIG) / elektromagnetischen Feldstärke (NCV)
GNetzspannungs-Modus (NCV)
H Anzeige Batterieladezustand
I Automatischer Suchmodus eingeschaltet (SIG)
JAnzeige für eingeschaltete Taschenlampe
K Manueller Suchmodus:
Grasche Anzeige der eingestelllten Empndlichkeit
LAutomatischer Suchmodus: numerische Anzeige
der SignaIintensität
Manueller Suchmodus: numerische Feinanzeige
der Signalinten sität, Wert ist abhändig von der
eingestellten Empndlichkeit
M Anzeige für ausgeschalteten Signalton
N Anzeige der vom Sender TX eingestellten Ausgangsleistung
des Sendesignal, Level I, II, III.
O Anzeige des empfangenen Sendecodes (1,2,3,4,5,6,7)
PManueller Suchmodus eingeschaltet
Q Warnung vor Fremdspannung
2
2.

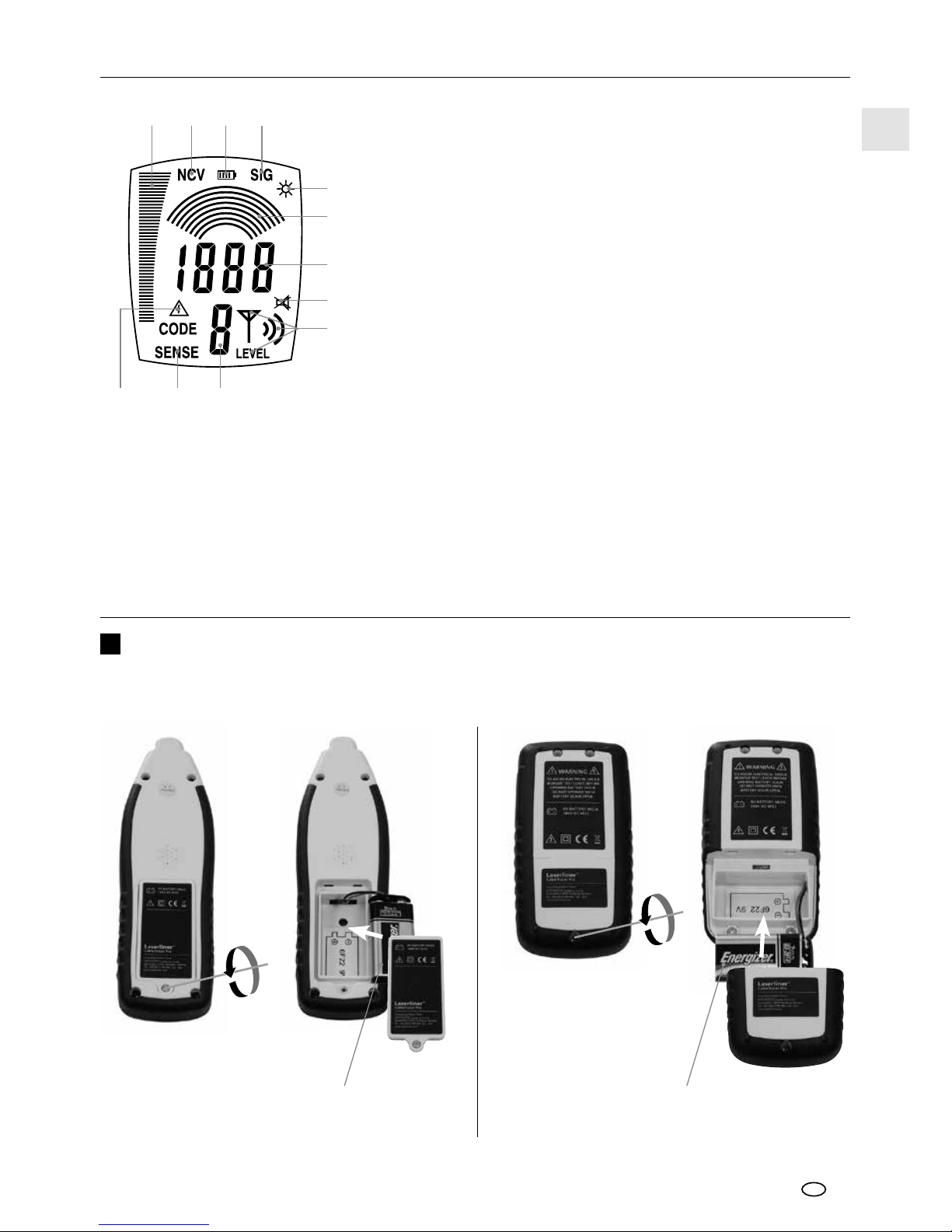

Einsetzen der Batterie
1.
2.
1.
6LR61 9V
Alkali
6LR61 9V
Alkali
Auf richtige Polung achten! Das Batteriesymbol im LC-Display vom Empfänger bzw. Sender zeigt an,
wann die Batterien ausgetauscht werden müssen.

06
DE
Die Kabel an das Gerät anschließen. Dabei auf die richtige Polung achten! Mit der AN/AUS-Taste (5) das
Gerät einschalten. Je nach Anwendung kann die Ausgangsleitung des Signals mit der Sendekode-Taste (4)
eingestellt werden: Level 1 = kleinste Leistung; Level 3 = größte Leistung. Das Erhöhen von kleinster auf
größter Leistung bewirkt eine Erweiterung der Reichweite des Empfängers RECV um ca. das Fünffache.
Falls eine Fremdspannung vorliegt, erscheint im LC-Display die Spannungsgröße und das Warnsymbol
(B). Zudem wird der Sendekode angezeigt. Um die Beleuchtung des LC-Displays einzuschalten, die
Sendekode-Taste (4) ca. 2 Sek. lang drücken. Zum Ausschalten des Gerätes die AN/AUS-Taste ca. 2 Sek.
lang drücken. Das Gerät kann spannungsführend und spannungslos betrieben werden und ist bis 400 V
spannungsfest.

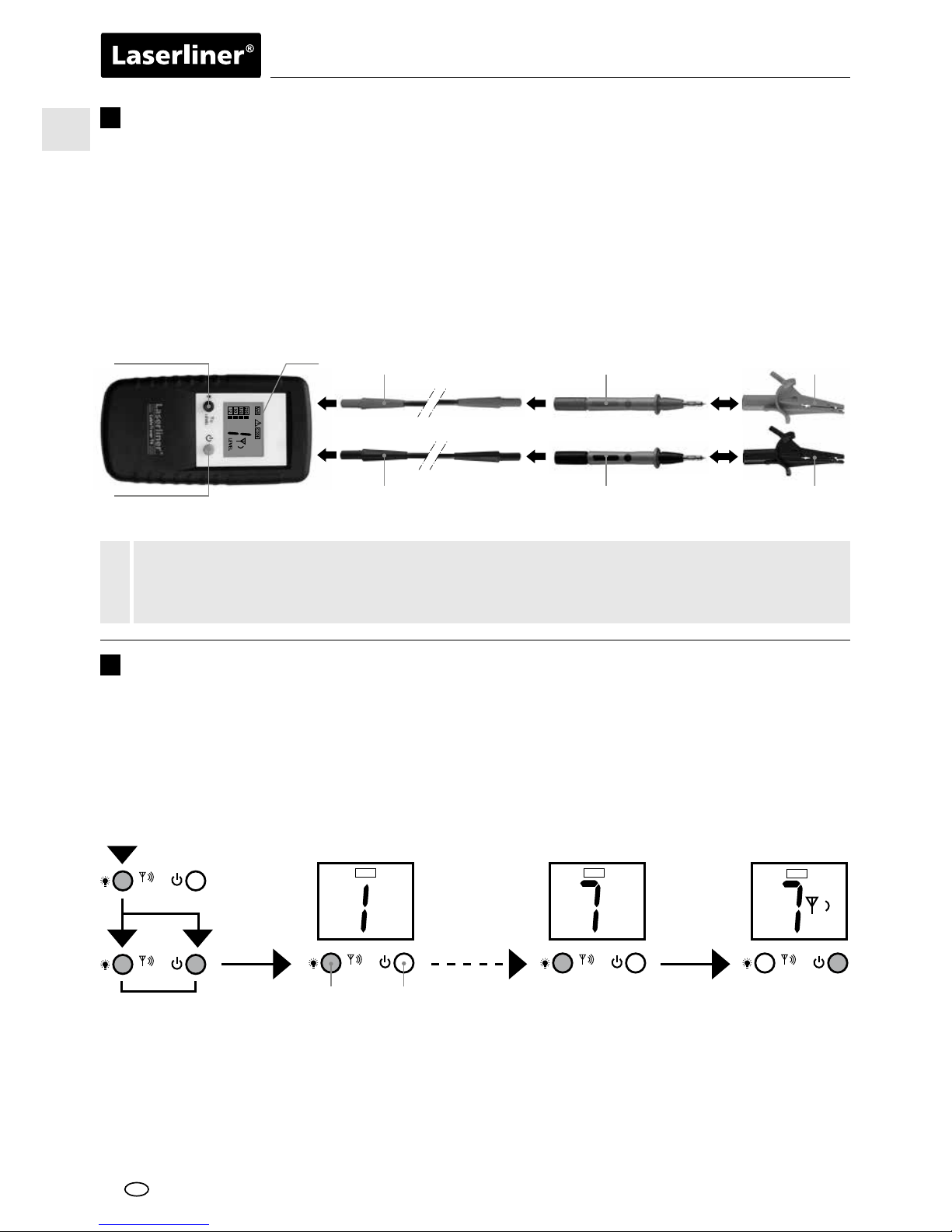

Sender TX: Einrichten
3
5
4 B 11 97
12 108
4Sender TX: Sendekode einstellen
Ist nur ein Sender im Einsatz, muss der Sendekode nicht umgestellt werden. Wenn mit mehr als einem
Sender gearbeitet wird, muss der Sendekode eingestellt werden. Dazu bei ausgeschaltetem Gerät die
Sendekode-Taste (4) gedrückt halten und die AN/AUS-Taste (5) kurz drücken. Anschließend die Sende-
kode-Taste drücken und den gewünschten Kode bestimmen. Die im Einsatz bendlichen Geräte alle auf
verschiedene Sendekodes einstellen. Mit der AN/AUS-Taste wird die Einstellung gespeichert und das Gerät
eingeschaltet. Insgesamt stehen 7 verschiedene Signalekodes zur Auswahl.
45
simultaneous
HOLD
CODE
LEVEL
LEVEL
LEVEL LEVEL
CODE
LEVEL
CODE
LEVEL
– Bei Arbeiten unter Spannung unbedingt die Sicherheitshinweise einhalten.
– Die integrierte Fremdspannungswarnung (B) des Senders kann eine Prüfung
auf Spannungsfreiheit nicht ersetzen!
!

CableTracer Pro
07
DE
Empfänger RECV: Empfangsmodus einstellen
5
5B
5C
5A
Automatischer Suchmodus
Manueller Suchmodus
Netzspannungs-Erkennung
Die integrierte Fremdspannungswarnung (Q) des Empfängers kann eine Prüfung auf Spannungs-
freiheit nicht ersetzen!
!
Q
Dieser Modus arbeitet nur mit dem Sender und wird mit der
Mode-Taste gewählen. Im LC-Display erscheint „SENSE“. Mit
den Pfeilstasten kann die Empndlichkeit eingestellt werden:
1 Bogen = maximale Empndlichkeit; 8 Bögen = minimale
Empndlichkeit. Eine Reduzierung der Empndlichkeit ist
dann sinnvoll, wenn der Messbereich genauer eingegrenzt
werden soll.
Die Signalstärke wird ebenfalls durch die Ausgangsleitung
des Senders bestimmt. Daher den Sendelevel ebenfalls
einstellen, um die gewünschte Empndlichkeit anzupassen.
Die Signalstärke erscheint als Balkendarstellung und kann numerisch genau abgelesen werden. Zusätzlich
zeigt das aktustische Empfangssignal durch die Tonhöhe an, wie weit die gesuchte Leitung entfernt ist. Je
höher der Ton, desto näher ist die gesuchte Leitung. Die exakteste Lokalisierung der Leitung ermöglicht
die numerische Feinanzeige.
Der vom Sender übertragene Sendekode und die Ausgangsleistung des Sendesignals wird ebenfalls ange-
zeigt. Liegt eine Fremdspannung an, wird dies durch das Warnsymbol (Q) signalisiert.
Dieser Modus funktioniert ohne Sender und wird mit der Taste 16 aktiviert. Im
LC-Display erscheint „NCV“. Hier können spannungsführende Leitungen gesucht
werden.
Die elektromagnetische Feldstärke wird als Balkendarstellung angezeigt. Das zusätz-
liche akustische Empfangssignal zeigt durch die Tonhöhe an, wie weit das span-
nungsführende Kabel entfernt ist. Je höher der Ton, desto näher ist das spannungs-
führende Kabel. Liegt eine Fremdspannung an, wird dies durch das Warnsymbol (Q)
signalisiert.
Dieser Modus arbeitet nur mit dem Sender und ist nach dem Einschalten des Ge-
rätes aktiv und wird im LC-Display mit „SIG“ angezeigt. Hier nimmt das Gerät die
automatische Einstellung der Empndlichkeit vor, um optimale Messergebnisse zu
erzielen. Mit der Modus-Taste kann diese Einstellung angewählt werden.
Die Signalstärke erscheint als Balkendarstellung und kann numerisch abgelesen
werden. Zusätzlich zeigt das aktustische Empfangssignal durch die Tonhöhe an, wie
weit die gesuchte Leitung entfernt ist. Je höher der Ton, desto näher ist die gesuchte
Leitung. Die exakteste Lokalisierung der Leitung ermöglicht die numerische Feinan-
zeige.
Der vom Sender übertragene Sendekode und die Ausgangsleistung des Sendesignals
wird ebenfalls angezeigt. Liegt eine Fremdspannung an, wird dies durch das Warn-
symbol (Q) signalisiert.

08
DE
6Messungen vorbereiten
7Anwendungsbereiche
Grundsätzlich gibt es drei Bereiche:
A. Anwendung mit Empfänger: Suche von Spannungsführenden Leitungen.
B. Einpolige Anwendungen mit Sender und Empfänger: Messungen mit getrenntem Hin- und Rückleiter,
siehe Bild d und Bild e in Kapitel 7B.
C. Zweipolige Anwendungen mit Sender und Empfänger: Messungen mit gemeinsamen Hin- und Rück-
leiter in einem Kabel, siehe Bild c.
Bei der Prüfung der Funktionssicherheit des Schutzleiters die entsprechenden Sicherheitsvorschriften
der lokalen bzw. nationalen Behörden beachten.
!
Aus Sicherheitsgründen sollte der Sender beim Arbeiten
unter Spannung nur von der Phase gegen den Neutralleiter
angeschlossen werden (Beispiel c). Wenn jedoch der Sen-
der von der Phase gegen den Schutzleiter angeschlossen
wird (Beispiel d), muss geprüft werden, ob der Schutzlei-
ter korrekt geerdet ist und sicher funktioniert. Sollte dies
nicht der Fall sein, können alle mit der Erde in Verbindung
stehende Teile unter Spannung stehen.
c

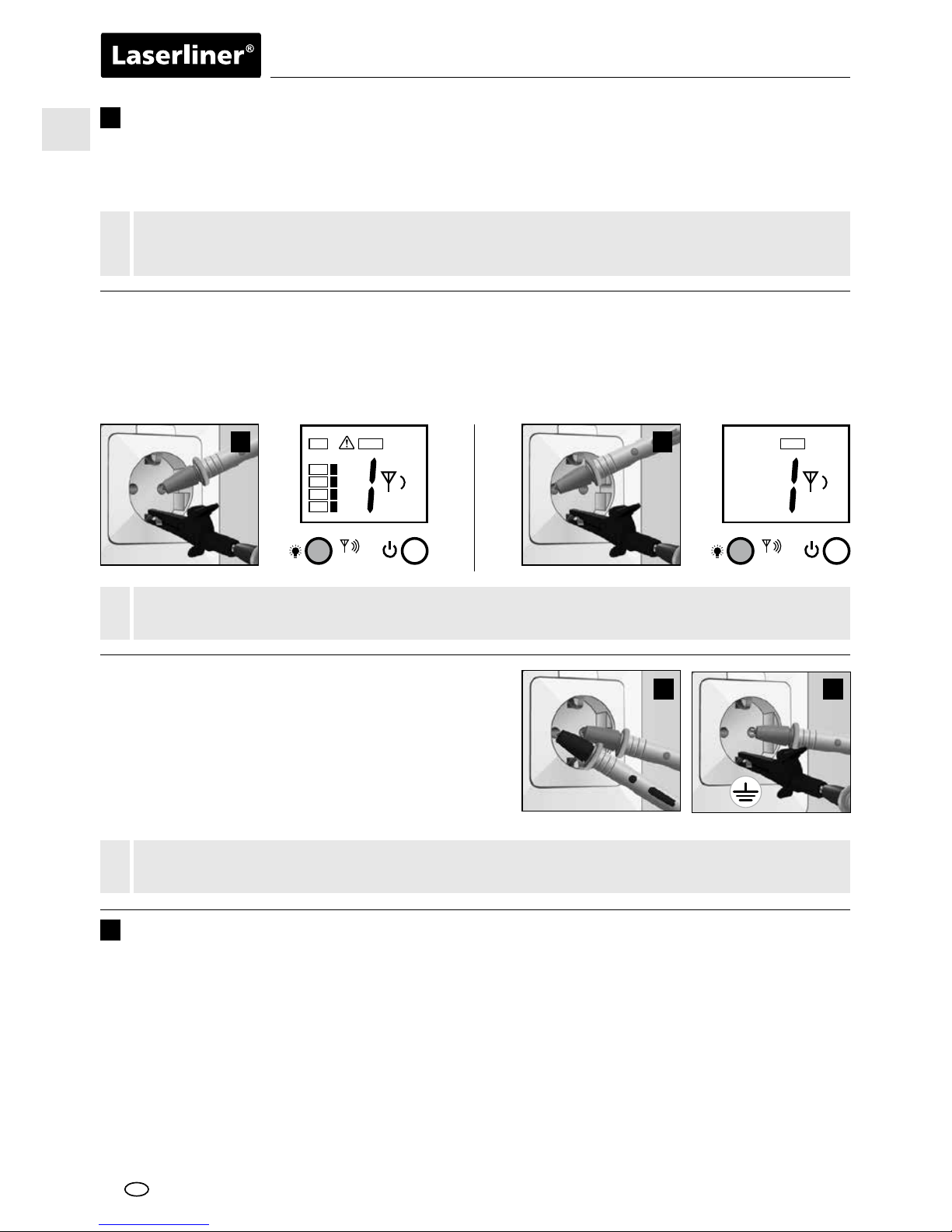

Beim Arbeiten unter Spannung kann mit dem Sender der Phasenleiter bestimmt werden. Dazu das
schwarze Kabel (-) an den Schutzleiter und das rote Kabel (+) an den zu messenden Leiter anschließen.
Es handelt sich um den Phasenleiter, wenn eine Spannung im Display angezeigt wird und das Warnsym-
bol erscheint (Beispiel a). Wenn dies nicht angezeigt wird, ist es der Neutralleiter N (Beispiel b) oder die
Betriebspannung ist nicht vorhanden bzw. der Schutzleiter ist fehlerhaft angeschlossen.
Falls im Messkreis bereits ein Fehlerstrom vorhanden ist, kann der FI/RCD Schutzschalter durch den
zusätzlichen Strom des Senders ausgelöst werden.
!
b
LEVEL
CODE
LEVEL
a
LEVEL
CODEVolt
230
120
50
12 LEVEL
d
– Die Messungen sollten immer an spannungsfrei geschalteten Leitungen durchgeführt werden.
– Wenn unter Spannung gearbeitet wird, unbedingt die Sicherheitshinweise beachten.
!
Die Messung können prinzipiell an Leitungen durchgeführt werden, die spannungslos sind oder unter
Spannung stehen. Der Empfangsbereich des Empfängers ist in der Regel größer, wenn spannungslos
gearbeitet wird. Die Stromversorgung des Senders erfolgt immer über die eingebaute Batterie.

CableTracer Pro
09
DE
7B Einpolige Anwendungen (getrennte Hin- und Rückleiter)
Hier wird der Sender an nur einen Leiter in einem mehradrigen Kabel angeschlossen. Über diesen Leiter
ießt dann das hochfrequente Signal des Senders. Der Rückleiter ist die Erde, idealerweise der Erdleiter
oder eine andere gute Masseverbindung. Die Ortungstiefe beträgt maximal 2 m und ist abhängig vom
umgebenden Material.
7
7A
Anwendungsbereiche
Spannungssuche

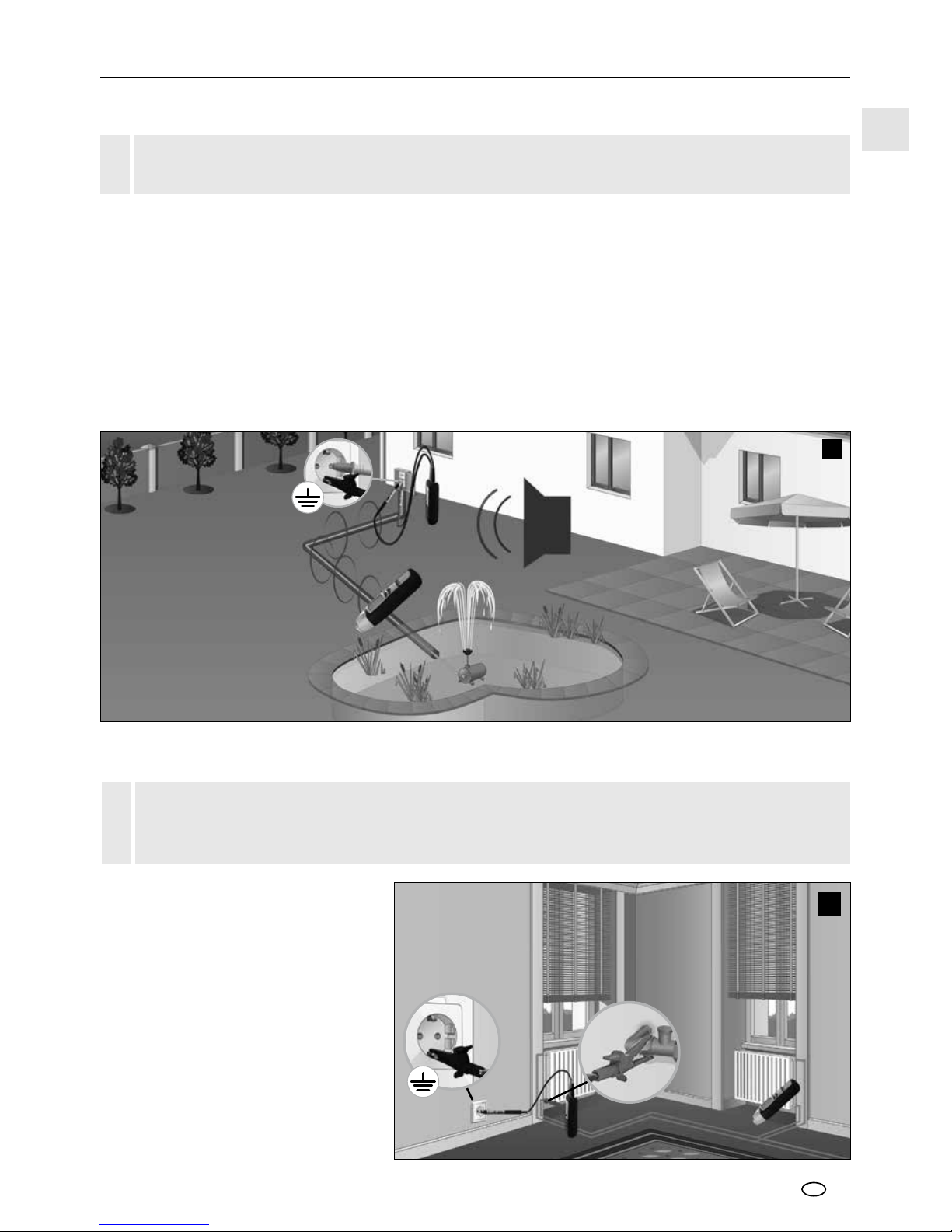

Den Sender an die zu messende Leitung und den
Schutzleiter anschließen, siehe Bild d in Kapitel 6.
Anschließend den Empfänger einschalten und mit
der Suche beginnen.
Empfohlene Einstellung beim Empfänger: Manu-
eller Suchmodus, maximale Empndlichkeit, siehe
Kapitel 5C.
Tipp 1: Alternativ zum Schutzleiter kann z.B.
auch eine Heizung als Erdung dienen, siehe Bild
e. Dazu muss sichergestellt sein, dass die Heizung
korrekt geerdet ist.
Tipp 2: Mit Hilfe des Signaltons, der Balkenanzeige und der numerischen Feinanzeige kann der Leitungs-
verlauf einfach verfolgt werden. Wenn der Leitungsverlauf genau erfasst werden soll, einfach nur die
Stellen markieren, wo die numerischen Feinanzeige die höchsten Werte anzeigt.
Tipp 3: Die Reichweite erhöht sich um das Fünffache, wenn die Ausgangsleistung des Senders von Level 1
auf 3 erhöht wird.
Tipp 4: Um die gesuchte Leitung besser eingrenzen zu können, kann es sinnvoll sein parallele Leitungen
ebenfalls zu erden.
7B-1 Leitungen verfolgen / Steckdosen suchen
Beispiele für einpolige Anwendungen
– Den Messkreis spannungsfrei schalten.
– Das eingespeiste Sendesignal der Zuleitung kann sich auf andere Leitungen übertragen,
sobald diese über längere Strecken parallel zu der Zuleitung verlaufen.
– Um höhere Reichweiten zu erzielen, kann es ratsam sein die zu messende Leitung
vom übrigen Messkreis zu trennen.
!
e
Den Empfänger einschalten und in den Netz-
spannungs-Modus wechseln. Jetzt ndet das
Gerät spannungsführende Leitungen und es kann
der Verlauf einer spannungsführenden Leitung
verfolgt werden. Dabei wird der Sender nicht
benötigt. Siehe dazu auch Kapitel 5A.
– Das Sendesignal des Senders sollte gut geerdet sein, um optimale Suchergebnisse zu erreichen.
– Bei Arbeiten unter Spannung unbedingt die Sicherheitshinweise einhalten.
– Die Qualität der Masseverbindung hat großen Einuss auf die Reichweite.
!

10
DE
7B-2 Leitungsunterbrechungen nden
= = f
g
– Den Messkreis spannungsfrei schalten.
– Bei einer Leitungsunterbrechung muss der Übergangswiderstand größer als 100 kΩ betragen.
!
Beim Arbeiten mit einem Sender kann die Stelle der
Leitungsunterbrechung durch mögliches Übersprechen des
elektromagnetischen Feldes nicht so genau bestimmt wer-
den, siehe dazu Bild g. In diesem Fall zeigt der Empfänger
das Sendesignal nach der Leitungsunterbrechung durch
ein deutlich abfallendes Signal an. Die Unterbrechung
bendet sich an der Stelle, wo der Signalabfall beginnt.

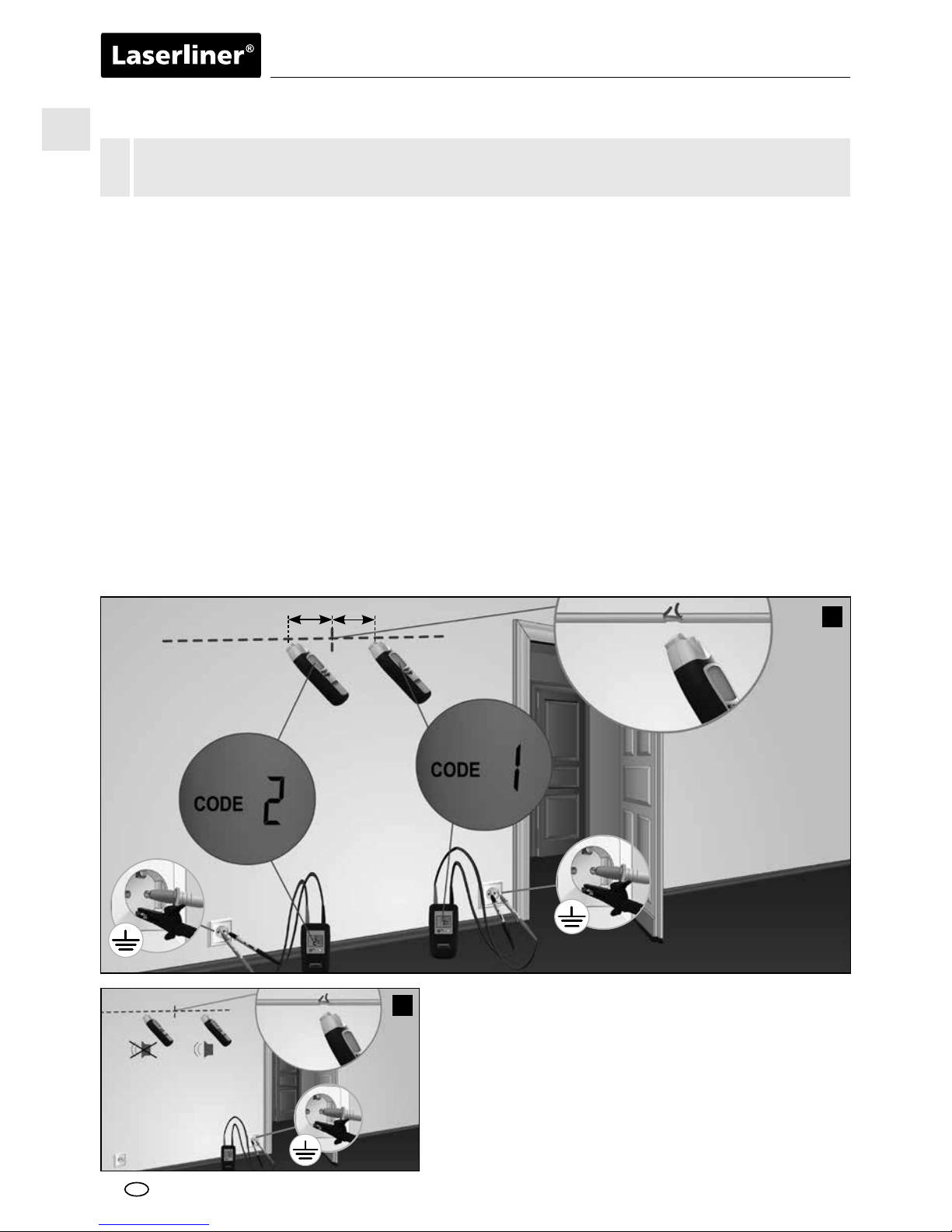

Bei dieser Anwendung können zwei Sender verwendet werden. Der zweite Sender ist nicht im Set
enthalten und ist als Zubehör erhältlich. Die Sender auf verschiedene Sendekodes einstellen und die zu
messende Leitung und den Schutzleiter anschließen, siehe Bild f und Kapitel 4 und 6. Anschließend
den Empfänger einschalten und den Verlauf der Leitung suchen. Die Stelle der Leitungsunterbrechung
bendet sich genau in der Mitte zwischen den beiden angezeigten Sendekodewerten im LC-Display.
Ebenfalls Tipp 1 bis 3 beachten.
Empfohlene Einstellung beim Empfänger: Manueller Suchmodus, maximale Empndlichkeit, siehe Kapitel
5C.
Tipp 5: Die Fehlerstelle kann durch Verstellen der Empndlichkeit des Empfängers und der Ausgangsleis-
tung des Senders systematisch eingegrenzt werden.
Tipp 6: Um optimale Ergebnisse zu erzielen, sollten alle Leitungen ebenfalls geerdet werden, die nicht
zur Messung benutzt werden. Das gilt insbesonders für alle nicht benutzten Einzelleiter bei mehradrigen
Kabeln und Mantelleitungen. Werden diese nicht geerdet kann es zu Übersprechungen des eingespeisten
Signals kommen (durch kapazitive und induktive Kopplungen). Die Fehlerstelle kann dann nicht mehr
ausreichend eingegrenzt werden.
Tipp 7: Die Fehlersuche bei elektrischen Fußböden erfolgt in ähnlicher Weise. Hierbei darauf achten, dass
sich oberhalb der Heizdrähte keine geerdete Abschirmfolie bendet. Diese dann ggf. von der Erdverbindung
trennen.

CableTracer Pro
11
DE
Den Sender mit dem schwarzen
Kabel (-) an den Schutzleiter und mit
dem roten Kabel (+) an die Heizung
anschließen, siehe Bild i. Dabei darf die
Heizung nicht geerdet sein. Anschlie-
ßend den Empfänger einschalten und
mit der Suche beginnen. Ebenfalls Tipp
2 und 3 beachten.
Empfohlene Einstellung beim Empfän-
ger: Automatischer Suchmodus, siehe
Kapitel 5B.
7B-3 Leiter im Erdbereich nden
7B-4 Heizungs- und Wasserrohre nden
– Den Messkreis spannungsfrei schalten.
!
i
h
– Den Messkreis spannungsfrei schalten.
– Die Heizungsrohre müssen vom Erdanschluss getrennt sein. Ansonsten kann der Empfänger
das Sendesignal nicht mit maximaler Reichweite orten.
!
Den Sender an die gesuchte Leitung und den Schutzleiter anschließen und einschalten. Dabei darauf achten,
dass die Schleife zwischen der gesuchte Leitung (rot) und Erdung (schwarz) möglichst groß ist. Sollte der
Abstand zu gering sein, kann der Empfänger das Signal nicht mit maximaler Reichweite orten. Siehe dazu
auch Tipp 2 und 3 sowie Anwendung 7B-6 auf der nächsten Seite.
Empfohlene Einstellung beim Empfänger: Automatischer Suchmodus, siehe Kapitel 5B.
Tipp 8: Um die Reichweite des Empfänger zu höhen, beim Sender die maximale Ausgangsleistung einstellen,
siehe Kapital 3.
Tipp 9: Beim Suchen auf die Balkenanzeige des Empfängers achten. Diese ändern sich stark beim Schwen-
ken des Empfängers über die gesuchte Leitung. Die Anzeige hat den maximalen Ausschlag, wenn sich das
Gerät direkt über die Leitung bendet.

12
DE
7B-5 Nichtleitende Installationsrohre nden
7B-6 Lokalisierung von Leitern an unzugänglichen Stellen
Beste Empfangsergebnisse und damit höhere Reichweiten erzielt der Empfänger, wenn die Schleife
zwischen Messleitung (rot) und Rückleiter (schwarz) möglichst groß ist. Das lässt sich z.B. mit einem
Verlängerungskabel erzielen, siehe Bild j. Diese Anordnung ist insbesonders dann sinnvoll, wenn unter
Spannung gearbeitet werden soll. Mess- und Rückleiter sollten einen Mindestabstand von 2m haben.
Ebenfalls Tipp 2, 3 und 6 beachten.
Empfohlene Einstellung beim Empfänger: Automatischer Suchmodus, siehe Kapitel 5B.
Tipp 10: Der Anschluss des Rückleiters (schwarz) kann auch über den Neutralleiter (N) erfolgen.
Mess- und Rückleiter sollten dann im selben Stromkreis liegen.

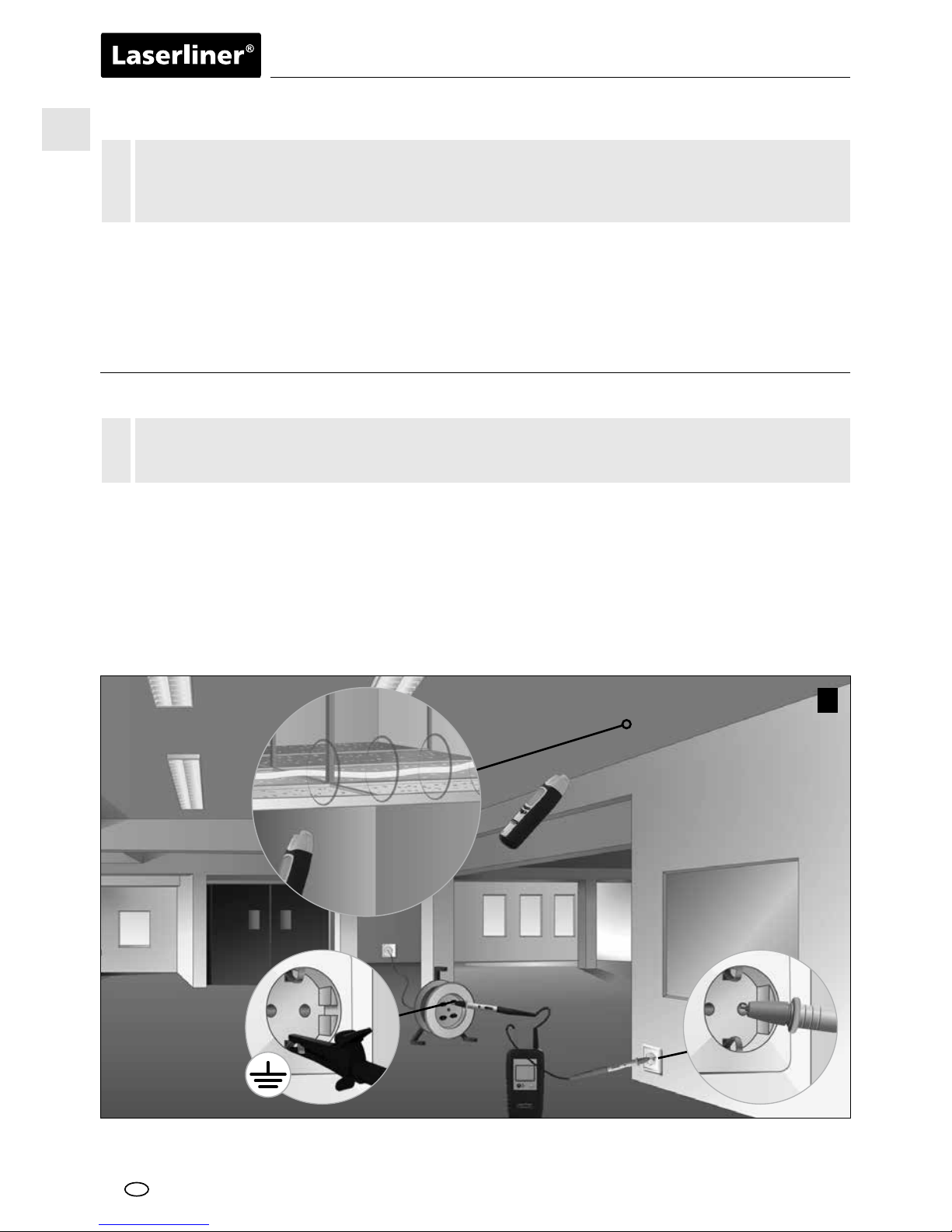

Eine Kabelsonde (Kupferdraht) oder einen Zugdraht in das nichtleitende Installationsrohr führen. Den
Sender mit dem roten Kabel (+) an die Sonde und das schwarze Kabel (-) an einem Erdpotential an-
schließen und einschalten. Anschließend den Empfänger einschalten und mit der Suche beginnen. Der
Empfänger kann jetzt den Verlauf des Installlationsrohre mit Hilfe der Sonde nden. Ebenfalls Tipp 3
beachten.
Empfohlene Einstellung beim Empfänger: Automatischer Suchmodus, siehe Kapitel 5B.
– Den Messkreis spannungsfrei schalten.
– Bei Arbeiten unter Spannung unbedingt die Sicherheitshinweise einhalten.
!
j
– Bei Kabelkanäle die weiteren im Rohr bendlichen Leitungen stromlos schalten
und mit einem Erdpotential verbinden.
– Den Messkreis spannungsfrei schalten.
!

CableTracer Pro
13
DE
7C Zweipolige Anwendungen (gemeinsamer Hin- und Rückleiter)
Diese Messungen können in korrekt angeschlossenen Stromkreisen (ohne Fehlerstellen) durchgeführt werden.
Hier wird der Sender an zwei Leiter im gemeinsamen Kabel angeschlossen. Das hochfrequente Signal des
Senders geht über Hin- und Rückleiter zurück zum Geber. Die Messungen können spannungsführend und
spannungslos durchgeführt werden.
Die Ortungstiefe beträgt maximal 0,5 m und ist abhängig vom umgebenden Material.
Tipp 11: Bei Messungen unter Spannung können die einzelnen Phasen (L1, L2, L3) unterschieden werden,
z.B. bei Steckdosen, Lampenfassungen, Lichtschalter etc.
7C-1 Kurzschlussnden
Den Sender an dem kurzgeschlossenen Leiter anschließen und einschalten. Anschließend den Empfänger
einschalten und mit der Suche beginnen. Der Empfänger erkennt das Signal bis zur Kurzschlussstelle,
siehe Bild k. Die Empndlichkeit des Empfängers und die Ausgangsleistung des Senders schrittweise
anpassen, bis der Kurzschluss lokalisiert ist.
Empfohlene Einstellung beim Empfänger: Manueller Suchmodus, minimale Empndlichkeit, siehe Kapitel
5C.
– Den Messkreis spannungsfrei schalten.
– Der Kurzschlusswiderstand muss kleiner als 20 Ohm betragen. Dieser kann mit einem Multimeter
ermittelt werden. Sollte der Widerstand > 20 Ohm sein, kann evtl. der Fehler mittels Leitungs-
unterbrechungs-Suche gefunden werden, siehe Kapital 7B-2.
!
Beispiele für einpolige Anwendungen
k
– Aus Sicherheitsgründen sollte der Messkreis spannungsfrei geschaltet sein.
– Bei Messungen unter Spannung unbedingt die Sicherheitshinweise einhalten.
– Zusätzliche Erdleitungen und Abschirmungen im Kabel verringern
die Ortungstiefe des Empfängers.
– Abschirmungen im Umgebungsbereich verringern die Reichweite (Metallabdeckungen,
Metallständerwerk etc.).
!

14
DE
7C-2 Sicherungen nden
– Messung unter Spannung! Unbedingt die Sicherheitshinweise einhalten.
– Die Abdeckung des Sicherungskastens darf nur von Elektrofachkräften entfernt werden.
!
l
– Die Displaybeleuchtung kann bei schlechten Lichtverhältnissen sowohl beim Sender als auch beim
Empfänger eingeschaltet werden, siehe Kapitel 1.
– Der Empfänger verfügt zusätzlich noch über eine Taschenlampe. Diese schaltet sich nach 1 Minute auto-
matisch ab. Aus messtechnischen Gründen die Taschenlampe bei der Netzspannungs-Erkennung (NCV)
nicht während der Messung ein- bzw. ausschalten.
– Das akustische Signal kann beim Empfänger deaktiviert werden, siehe Kapitel 1.
8Weitere Gerätefunktionen
Den Sender an den Phasenleiter und Neutralleiter (N) anschließen, den Empfänger einschalten und mit
der Suche beginnen. Dabei das Signal im Unterverteiler verfolgen, siehe Bild l. Die Empndlichkeit des
Empfängers und die Ausgangsleistung des Senders schrittweise anpassen, bis die Sicherung lokalisiert ist.
Grundsätzlich hängt die Genauigkeit der Lokalisierung von Sicherungen von den unterschiedlichen Instal-
lationsbedingungen ab (RCD Automaten, Sicherungstypen etc.).
Empfohlene Einstellung beim Empfänger: Manueller Suchmodus, minimale Empndlichkeit, siehe
Kapitel 5C.
Tipp 12: Bei der Lokalisierung der Sicherung auf die Zahlen der numerische Feinanzeige achten. Der
höchste Wert erscheint in der Nähe der gesuchten Sicherung.
Tipp 13: Den Empfänger 90° um die Längsachse drehen bzw. die horizontale und vertikale Lage ver-
ändern, um das Gerät an verschiedene Sicherungsautomaten anzupassen, die über unterschiedliche
Einbaulagen der Magnetspulen verfügen.
Tipp 14: Die besten Ergebnisse werden erzielt, wenn direkt an den Anschlüssen gemessen wird.
Tipp 15: Diese Messung kann auch ohne Spannung durchgeführt werden. Je nach Installationsbedin-
gungen können unter Umständen eindeutigere Ergebnisse erzielt werden.

CableTracer Pro
15
DE
Technische Daten
Sender CableTracer TX
Ausgangssignal
Nennspannung
Messbereich
Frequenzbereich
Überspannungskategorie
Stromversorgung
Automatische Abschaltung
Arbeitstemperatur
Lagertemperatur
Betriebshöhe
Gewicht inkl. Batterie
Abmessungen (B x H x T)
125 kHz
12 – 250V
12 – 400V AC/DC
0 – 60 Hz
CAT III 300V, Verschmutzungsgrad 2
1 x 9V Block, IEC LR6, Alkali
ca. 1 Std.
0°C – 40°C
-20°C – 60°C
2000 m
ca. 200 g
68 x 130 x 32 mm
Empfänger CableTracer RECV
Messbereiche:
Spannungssuche
Einpolige Messung
Zweipolige Messung
Stromversorgung
Automatische Abschaltung
Arbeitstemperatur
Lagertemperatur
Betriebshöhe
Gewicht inkl. Batterie
Abmessungen (B x H x T)
0 – 0,4 m Messtiefe
0 – 2 m Messtiefe
0 – 0,5 m Messtiefe
1 x 9V Block, IEC LR6, Alkali
ca. 10 Minuten
0°C – 40°C
-20°C – 60°C
2000 m
ca. 240 g
59 x 192 x 37 mm
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb
der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für
Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info
Technische Änderungen vorbehalten 05.16
HinweisezurWartungundPege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von
Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

16
GB
Read the operating instructions and the enclosed brochure „Guarantee and additional notices“
completely. Follow the instructions they contain. This document must be kept in a safe place and
passed on together with the device.
!
Universal, exible cable tracer set including sender and receiver.
– Non-contact tracing of the transmission signal by the receiver.
– Locates electrical cables, fuses, circuit breakers, metal pipes (such as heating pipes) and much more.
– Locates interrupted cables in existing installations and short-circuits in existing installation cables.
– May be used with or without mains voltage, up to max. 400V.
– Display of DC and AC voltages up to max. 400V.
– Single-pole search, for optimal cable and object search in greater depths.
– 2-pole search function for targeting fuses, short-circuits and RCD/FI circuit breakers.
– High transmission frequency of 125 KHz allows for exact and fail-safe locating performance
without power failures.
– Signal coding allows as many as 7 senders to be used with one receiver and is thus ideal
for complex installation settings.
– Integrated AC voltage detector recognises and locates live lines.
– Permanent AC voltage warnings increase safety with sender and receiver.
– Automatic and manual modes for adjustment to the particular measuring conditions.
– Integrated illumination of measuring points, powerful LED lighting.
– Overvoltage category CAT III (according to EN 61010-1, max. 300V) and all lower categories. The devices
and accessories must not be used in overvoltage category CAT IV (e.g. low voltage installation sources).
– The device must only be used in accordance with its intended purpose and within the scope of the
specications.
– The measuring tools and accessories are not toys. Keep out of reach of children.
– Modications or changes to the device are not permitted, this will otherwise invalidate the approval and
safety specications.
– Do not expose the device to mechanical stress, extreme temperatures, moisture or signicant vibration.
– Do not use the device in environments containing explosive gases or vapour.
– If you are working with voltages higher than 25 V AC/60 V DC, exercise extreme caution. Touching the
electrical conductors at such voltages poses a risk of life-threatening electric shocks.
– Take particular care if the Sender TX device displays the 50V warning.
– If the device comes into contact with moisture or other conductive residue, work must not be carried
out under voltage. At and above voltages of 25 V AC/60 V DC, the presence of moisture creates the risk
of life-threatening electric shocks.
Function / Application
Safety instructions
How it works
Measurement is performed using one or more senders and one receiver. The sender feeds coded signals
into the cable to be checked. The signal is a modulated current creating an electromagnetic eld around
the conductor. The receiver recognises this eld, decodes it and is then able to nd and locate cables with
this signal.

CableTracer Pro
17
GB
– Clean and dry the device before use.
– When using the device outdoors, make sure that the weather conditions are appropriate and/or that
suitable protection measures are taken.
– In overvoltage category II (CAT II), the voltage between the test device and earth must not exceed 250 V.
– For each measurement, the measuring equipment must correspond to the required measuring category
(CAT), measuring voltage and measuring current.
– Before every measurement make sure that the area to be checked (e.g. line) and the tester are in perfect
operating condition. Test the device by connecting it to known voltage sources (e.g. a 230 V socket in
the case of AC testing).
– The device must no longer be used if one or more of its functions fail or the battery charge is weak.
– Isolate the device from all measuring circuits before opening the battery compartment cover.
– Observe the safety precautions of local and national authorities relating to the correct use of the device
and any prescribed safety equipment (e.g. electrician‘s safety gloves).
– Hold the device by the grip sections only. Do not touch the test prods during measurement.
– Do not leave the sender running permanently. Only use during actual measurement. After a measurement
is taken, the transmitter (including test leads) must be removed from the measured circuit.
– If you are taking measurements in the hazardous vicinity of electrical installations, do not work alone
and seek guidance from an electrically skilled person before starting work.
– The sender introduces the measuring voltage into the lines to be tested. This may impair or damage
sensitive electronic equipment (e.g. network cards). Therefore, please make sure that any lines to be
tested which belong to sensitive electronic equipment are isolated before measurement.
– Only the original measuring leads may be used. Their voltage, category and ampere rated powers must
match those of the measuring device.
Protection class II: The test device has
reinforced or double insulation.
Symbols
Hazardous electrical voltage warning:
Unprotected live components inside
the device housing may pose a risk
of electric shock.
Danger area warning
Earth potential
Important notes. Must be observed.
Overvoltage category III: Equipment in
xed installations and for applications
where specic requirements with regard
to the reliability and availability of equip-
ment have to be met, e.g. circuit-breakers
in xed installations and devices used
in industrial applications which are
permanently connected to the xed
installation.
!

18
GB
Sender TX
LC display sender TX
1Connecting socket, red +
2Connecting socket, black -
3 LC display
4 Sender code button:
Settings output power trans-
mission signal / illumination
LC display (hold button
down for 2 seconds) / set
sender code
5ON/OFF buttonOFF: hold
button down for 2 seconds
6 Battery compartment (rear)
7 Test prod, red +
8 Test prod, black -
9 Optional: Test clamp, red +
10 Optional: Test clamp, black -
11 Connecting cable, red +
12 Connecting cable, black -
Receiver RECV
13 Sensor head
14 Flashlight
15 LC display
16 Toggle measurement mode: Locate cables (SIG) / Locate
mains voltage (NCV)
17 ON/OFF button ash light
18 Reduce sensitivity
19 Toggle manual / automatic search mode
20 Illumination LC display /Turn on/off acoustic signal
(hold button down for 2 seconds)
21 Increase sensitivity
22 ON/OFF button - OFF: hold button down for 2 seconds
23 Battery compartment (rear)
ASender code (1,2,3,4,5,6,7)
BExternal voltage warning
C Display external voltage
(12, 50, 120, 230, 400V)
DLow battery charge
E Display output power
transmission signal
(level I, II, III)
16
15
14
13
17
18
19
20
21
23
22
3
A
BC
D
E
4
5
6
7
1
8 9 10
11
12
2
Description
1

CableTracer Pro
19
GB
LC display receiver RECV
F Display bars (full bars = maximum strength):
Signal strength (SIG) / Strength of electromagnetic eld
(NCV)
GMains voltage mode (NCV)
HBattery charge status indicator
I Automatic search mode ON (SIG)
JDisplay for ashlight ON
K Manual search mode:
Display of level of sensitivity selected
LAutomatic search mode: numeric display of signal strength-
Manual search mode: numeric display of signal strength,
value depends on sensitivity selected
M Display for acoustic signal OFF
N Display of output power of transmission signal selected by
Sender TX , level I, II, III.
O Display of sender code received (1,2,3,4,5,6,7)
PManual search mode ON
Q External voltage warning
FG H I
K
J
L
M
N
OPQ
2
2.
Inserting the battery
1.
2.
1.
6LR61 9V
Alkali
6LR61 9V
Alkali
Ensure correct polarity! The battery symbol in the receiver‘s and sender‘s LC display indicates, when the
batteries need to be exchanged.

20
GB
4Sender TX: Set sender code
If you are using only one sender, it is not necessary to adjust the sender code. If you are using more than
one sender, the sender code must be adjusted. To do this, ensure that the device is turned off. Then hold
down the sender code button (4) and briey press the ON/OFF button (5). Then press the sender code
button and set the desired code. Set all devices in use to different sender codes. The ON/OFF button then
saves the settings and switches the device on. There are 7 sender codes to choose from.
45
simultaneous
HOLD
CODE
LEVEL
LEVEL
LEVEL LEVEL
CODE
LEVEL
CODE
LEVEL
Connect the cables to the device. Ensure that the proper polarity is observed when doing so! Use the ON/
OFF button (5) to switch the device on. Depending on the application, the output power of the signal can
be selected using the sender code button (4): level 1 = lowest power; level 3 = highest power. Increasing
the power from lowest to highest expands the operating distance of the receiver RECV by ve times. If
external voltage is present, the LC display indicates the magnitude of the voltage and the warning symbol
(B). It also shows the sender code. To illuminate the display, press the sender code button (4) and hold it
down for 2 seconds. To switch the device off, press the ON/OFF button and hold it down for 2 seconds.
The device can be operated with or without voltage and is voltage-resistant up to 400 V.
Sender TX: Set-up
3
– Be sure to observe the safety instructions when working with live cables.
– The integrated external voltage warning (B) of the sender must not replace checking
for zero voltage!
!
5
4B 11 97
12 108
