LEGRAND IME CONTO D2-Pd User manual

LE11306AA -12/19 -04 IM
CONTO D2-Pd
Single -phase energy meter
Installation manual •Installationsanweisungen
CE2DF3DTCL1 - CE2DF30PCL1
CE2DF3DTMID - CE2DF3MTMID - CE2DF30PMID
Tomek GmbH - [email protected] - 01/61003-0

22
Tomek GmbH - [email protected] - 01/61003-0

3
Installation manual • Installationsanweisungen
Contents
Dangers and warnings 3
Preliminary operations 4
Presentation 4
Installation 5
Use 7
Programming 10
Communication 15
Technical characteristics 16
Inhalt
3
4
4
5
7
Gefahren und Warnungen
Vorarbeiten
Presentation
Installation
Verwendung
Programmierung 10
Kommunikation 15
Technische Daten 18
• Dangers and warnings
This equipment must only be mounted by professionals.
The manufacturer shall not be held responsible for failure to comply with the instructions in this manual.
Risk of electrocution, burns or explosion
• The device must only be installed and serviced by qualied personnel.
• Prior to any work on or in the device, isolate the voltage inputs.
• Always use an appropriate voltage detection device to conrm the absence of voltage.
• Put all mechanisms, door and covers back in place before energising the device.
• Always supply the device with the indicated rated voltage.
Failure to take these precautions could cause serious injuries.
Risk of damaging the device
Chek the following:
• The voltage to the voltage-input terminals, (L - N) according to the values indicated in the "Technical characteristics" section.
• The frequency of the distribution system (50 or 60 Hz).
•Gefahren und Warnungen
Diese Geräte dürfen nur von Fachleuten montiert werden.
Die Nichtbeachtung der vorliegenden Anweisungen entbindet den Hersteller von jeglicher Haftung.
Stromschlag-, Verbrennungs-und Explosionsgefahr
•
Die Installation und Wartung darf nur von qualifizierten Fachleuten vorgenommen werden.
•
Vor jedem Eingriff in das Gerät ist dieses Spannungsfrei zu schalten.
•
Verwenden Sie immer ein geeignetes Spannungsmessgerät, um die Spannungslosigkeit zu überprüfen.
•
Alle Geräte, Anschlüsse und Abdeckungen wieder montieren, bevor Sie das Gerät unter Spannung setzen.
• Verwenden Sie immer die angegebene Nennspannung, um das Gerät mit Strom zu versorgen.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen führen.
Beschädigungsgefahr des Gerätes
Bitte beachten:
• Eine Spannung an den Klemmen der Spannungseingänge (L - N) entsprechend den im Kapitel "Technische Daten"
angegebenen Werten.
• Netzfrequenz 50/60 Hz
Tomek GmbH - [email protected] - 01/61003-0
CONTO D2-Pd
Single-phase energy meter

4
• Preliminary operations
For personnel and product safety read the contents of these operating instructions carefully before connecting.
Check the following points as soon as you receive the box containing the device:
- the packing is in good condition;
- the product has not been damaged or broken during transport;
- the product reference number conforms to your order;
- the package contains both the item and the operating instructions.
• Vorarbeiten
Für die Sicherheit von Personen und Material ist es unerlässlich, den Inhalt dieser Anleitung vor der Inbetriebnahme
aufmerksam zu lesen. Nach Erhalt des verpackten Gerätes, sind die folgenden Punkte zu überprüfen:
- Zustand der Verpackung;
- Überprüfung, ob Beschädigungen oder Bruch durch den Transport vorliegen;
-die Übereinstimmung zwischen Gerätecode undbestelltem Code;
-Vorhandensein des Gerätes sowie der Gebrauchsanweisung inderVerpackung.
5
4
7
8
9
10
6
kWh-Meter
1Wh/imp
3”
CONTO D2
+
CE2DF3DTMID
T1/T2 - RS485
-25°C...55°C cl.B
46 2020 3507200003
M20
0120
SGS0437
3
N
Etichetta MID • MID Label • Etiquette MID •
Etiketten MID • Etiqueta MID
1
2
1C
+
SG
13
14
15
17
18
19
20
21
16
+
230V 0,5-10A(63)A 50-60Hz cl.B -25°C...55°C EN 50470-3/1
BTICINO SpA Viale Borri 231 21100 Varese ITALY imeitaly.com
Made in Italy
CE2DF30PMID 2654280001 20W42
12
11

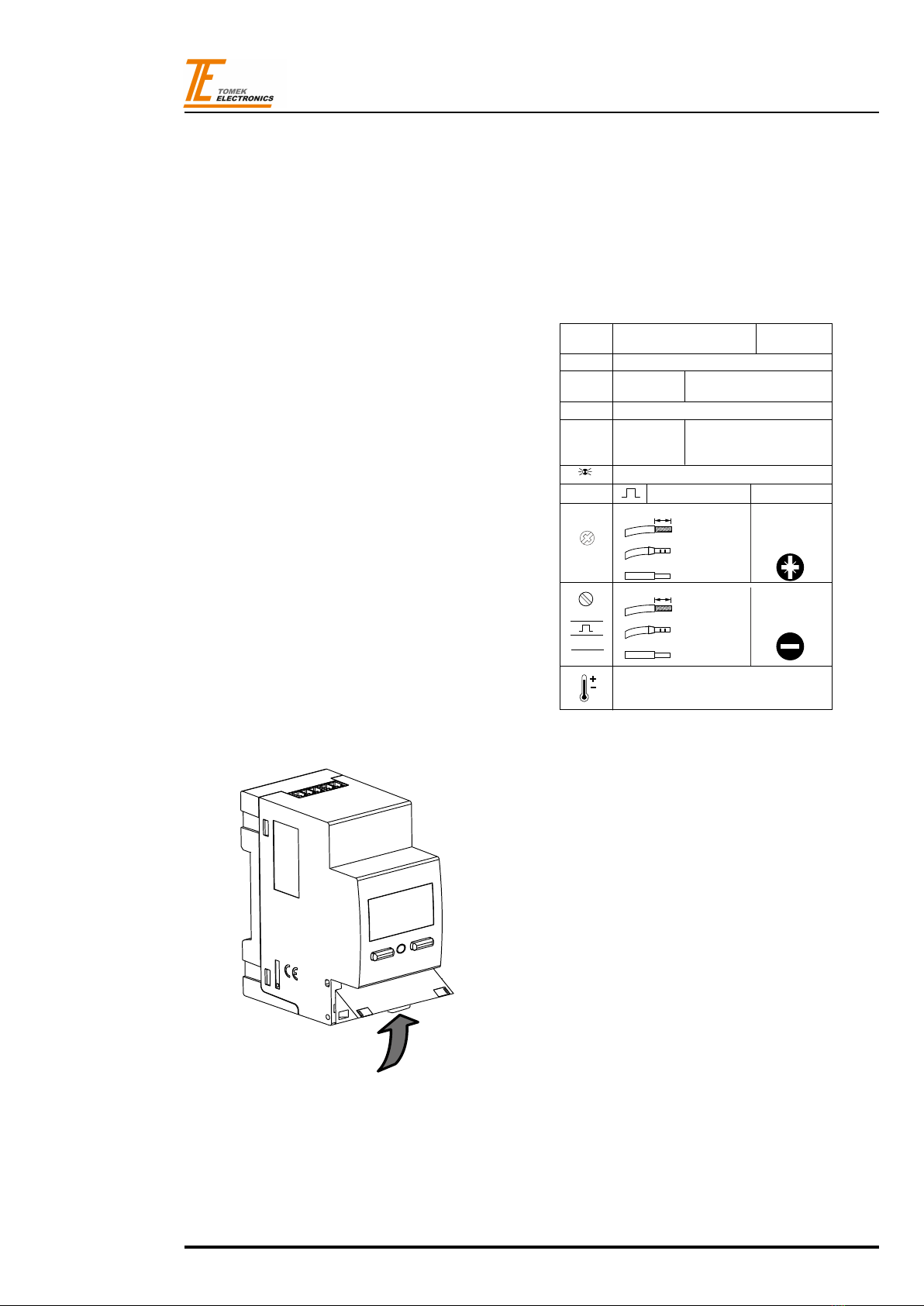

• Presentation
1. Input terminal for energy metering on double tari
2. Pulse output connection terminal or Modbus/Mbus connection
3. Datamatrix for product traceability
4. Graphic display
5. Keypad made up of 2 double function pushbuttons
(display/congurations)
6. Metrological LED
7. Consult the user manual before installation
8. Duoble insulation
9. Connection on single-phase line
10. Anti-rotation device (anti-decreasing)
11. Voltage/Current
12. Frequency
MID Label
13. Product code
14. Double tari
15. Working temperature
16. Manifacturing week and year
17. Outputs
18. Year of approval
19. Certifying board
20. Certication NUMBER
21. Accuracy class
• Presentation
1.
Eingangsklemme zum Zählen von Energie im Doppeitarif
2. Anschlussklemmen Impulsausgang oder Ausgang Modbus/Mbus
3. Datamatrix für die Verfolgbarkeit des Produkts
4. Graphisches Display
5. Tastatur bestehend aus 2 Tasten mit Doppelfunktion
(Display/Konguration)
6. Metrologie LED
7.
Bitte lesen Sie das Handbuch vor demEinbau
8. Doppelisolierung
9. Einfügen in einphasige Leitung
10. Verdrehsicherung (Anti-Verringerung)
11. Spannung/Strom
12. Frequenz
Etiketten MID
13. Produktscode
14. Doppeltarif
15. Betriebstemperatur
16. Woche und Herstellungsjahr
17. Ausgänge
18. Anlegungsjahr
19. Zertizierungsstelle
20. Zertizierungsnummer
21. Genauigkeitsklasse
Tomek GmbH - [email protected] - 01/61003-0

5
•Recommendations
• Avoid proximity to systems which generate
electromagnetic interference.
• Rezepte
•Nähe zu Generatorsystemen vermeiden
elektromagnetische Störungen.
•Connection
For the maximum terminal torque see the table
•Anschluss
Das maximale Anzugsmoment der Klemmen finden
Sie in der Tabelle
MAX
2
1 x 10 mm
11 mm
2
1 x 10 mm
2
1 x 16 mm
Recommended
torque
0,2Nm
CAT III
I
Cl. 1 Wh (EN 62053-21)
Cl.2 varh (EN 62053-23)
cl.
RS485 Modbus Mbus
COM
U
MAX
2
1 x 1 mm
8 mm
2
1 x 1 mm
2
1 x 1,5 mm
COMBI PZ2
0,5 x 2,5mm
1 C
RS485
MBUS
(-25°C ) - (55°C)
L-N
CE2DF3DTCL1
CE2DF30PCL1
1 Wh/imp.
LED
230V ± 15%
Imin= 0,25A Itr= 0,5A Iref= 5A Imax = 63A
IImin= 0,5A Itr= 1A Iref= 10A Imax = 63A (MID)
B (EN 50470-1,3)
cl.
CE2DF30PMID
CE2DF3DTMID
CE2DF3MTMID
Recommended
torque 1,6 to 2Nm
• Auxiliary supply
derived from the voltage terminals (Self-supplied)
• Hilfsversorgung
abgeleitet von den Spannungsanschlüssen (Selbstversorgung)
•Installation • Installation
Tomek GmbH - [email protected] - 01/61003-0
CONTO D2-Pd
Single-phase energy meter

6
Installation manual • Installationsanweisungen
•Installation • Installation
•Wiring diagram •Anschlussbilder
•During wiring carefully comply with the connection diagram; a connection error may aect proper operation, or cause
damage to the device.
•Beachten Sie bei der Verdrahtung unbedingt das Anschlussschema; Ungenauigkeiten in den Anschlüssen können zu
Fehlbedienungen oder Schäden am Gerät führen.
•Wiring diagram for double tari • Schaltplan für Doppeltarif
• Input connection
• Eingangsverbindung
L
N
LOAD
N
Modbus RS485
T1/T2 (INPUT)
MBUS
RS485
+–SG
T1 / T2
12/24V d.c.
1 C
E
OUTPUT
INPUT
12/24V d.c.
1 C
E
Max. 30V 50mA
MBUS
T1 / T2
12/24V d.c.
1 C
EAB
1 C
A B
SG
+
1C
+
SG
1 C
E
1
1
V: 27V d.c. Max.
+
• Terminal board marking and diagram combination
• Markierung der Klemmleisten und Kombination der
Anschlussbilder
Tomek GmbH - [email protected] - 01/61003-0

7
•Installation • Installation
•RS485 wiring diagram •Anschlussbilder RS485
IF4E011/SXIIP
CE2DF3.....CE2DF3..... CE2DF3.....
+ – SG + – SG + – SG
+ – SG N°1 N°2 N°n
ETHERNET
RJ45
RS-485
(3)
SXWS10/SXWS32
CE2DF3.....CE2DF3..... CE2DF3.....
+ – SG + – SG + – SG
+ – SG N°1 N°2 N°n
RS-485
3
•RS485 Modbus wiring diagram with Mini web Server
• Anschlussbilder der RS485 - Modbus Mini Web Server
(1) max. 1000 m, Cat. 6 (FTP/UTP) max. 50 m
(2)
• 120Ω terminating resistor inside the instrument (it can be set in the SETUP menu)
• 120Ω Abschlusswiderstand intern im Gerät (einstellbar über das SETUP-Menü)
(3) Ethernet: Cat. 6 (FTP/UTP)
•Use • Verwendung
•Navigation display pages
The device is equipped with a graphic display showing the function performed by the corresponding key and is
dependent on the page displayed.
•Durchsuchen von Anzeigeseiten
Das Gerät ist mit einem Grakdisplay ausgestattet, das die von der entsprechenden Taste ausgeführte Funktion anzeigt und
ist abhängig von der angezeigten Seite
Page menu displayed
Angezeigte Seite Menü
Next page menu displayed by pressing the corresponding button
Das nächste Seitenmenü wird durch Drücken der entsprechenden Taste angezeigt
Scroll the pages within the menu
Scrollen der Seiten im Menü
Function key
Funktionstasten
3
”
Tomek GmbH - [email protected] - 01/61003-0
CONTO D2-Pd
Single-phase energy meter

8
•Use • Verwendung
/ Mbus / Modbus
Mbus / Modbus
/ Mbus / Modbus
Input
Total positive active energy
Gesamte positive Wirkenergie
Total negative active
Gesamte negative Wirkenergie
Total positive reactive energy
Gesamte positive Blindenergie
Total negative reactive energy
Gesamte negative Blindenergie
Pulse counter
Impulszähler
Total positive active energy T1/T2
Gesamte positive Wirkenergie T1/T2
Total negative active energy T1/T2
Gesamte negative Wirkenergie T1/T2
Total positive reactive energy T1/T2
Gesamte positive Blindenergie T1/T2
Total negative reactive energy T1/T2
Gesamtenegative Blindenergie T1/T2
Partial positive active energy
Positive Teilwirkenergie
Negative partial active energy
PNegative Teilwirkenergie
Positive partial reactive energy
Positive Teilblindenergie
Partial negative reactive energy
Negative Teilblindenergie
CE2DF30PMID
CE2DF30PCL1
CE2DF3DTCL1
On all codes
Auf allen Codes
CE2DF3DTMID
CE2DF3MTMID
CE2DF3DTCL1
*
**
On all codes
Auf allen Codes
•Energies • Energien
Tomek GmbH - [email protected] - 01/61003-0

9
Installation manual • Installationsanweisungen
•Use • Verwendung
Mbus / Modbus
Phase active and reactive powers
Wirk- und Blindleistung
Apparent power and power factor (Ind./Cap.)
Scheinleistung und Leistungsfaktor (Ind./Kap.)
Power demand / tempo integrazione
Mittlerer Leistung / Integrationszeit
Power Max. demand T1
Mittlere Leistungsspitze T1
Power Max. demand
Mittlere Leistungsspitze
Power Max. demand T2
Mittlere Leistungsspitze T2
CE2DF30PMID
CE2DF30PCL1
CE2DF3DTCL1
CE2DF3DTMID
CE2DF3MTMID
CE2DF3DTCL1
*
**
On all codes
Auf allen Codes
Input
/ Mbus / Modbus
•Powers • Leistungen
Nota *Page viewable only if the input conguration has been programmed as "Input mode Pulse"
** Page viewable only if the input conguration has been programmed as "Input mode Tari"
Nota * Seite nur sichtbar, wenn die Eingangskonguration als "Input mode Pulse"
** Seite nur sichtbar, wenn die Eingangskonguration als "Input mode Tari"
/ Mbus / Modbus
Phase voltages and current
Phasenspannungen und -ströme
Network frequency
Netzfrequenz
On all codes
Auf allen Codes
Hour counter
Zeitzähler
CE2DF30PMID
CE2DF30PCL1
CE2DF3DTCL1
*
Input
Hour counter T1/ T2
Zeitzähler T1/ T2
Mbus/Modbus
CE2DF3DTMID
CE2DF3MTMID
**
CE2DF3DTCL1
•Voltages and currents • Spannungen und Ströme
• Reset
• Rücksetzen Nota: Reset is possible only in the pages where 3 "Rst appears
Nota: Ein Zurücksetzen ist nur auf den Seiten möglich, auf denen 3 "Rst zuerst angezeigt wird
x1
3” sec.
Reset
3
”
Tomek GmbH - [email protected] - 01/61003-0
CONTO D2-Pd
Single-phase energy meter

10
Installation manual • Installationsanweisungen
•Programming• Programmierung

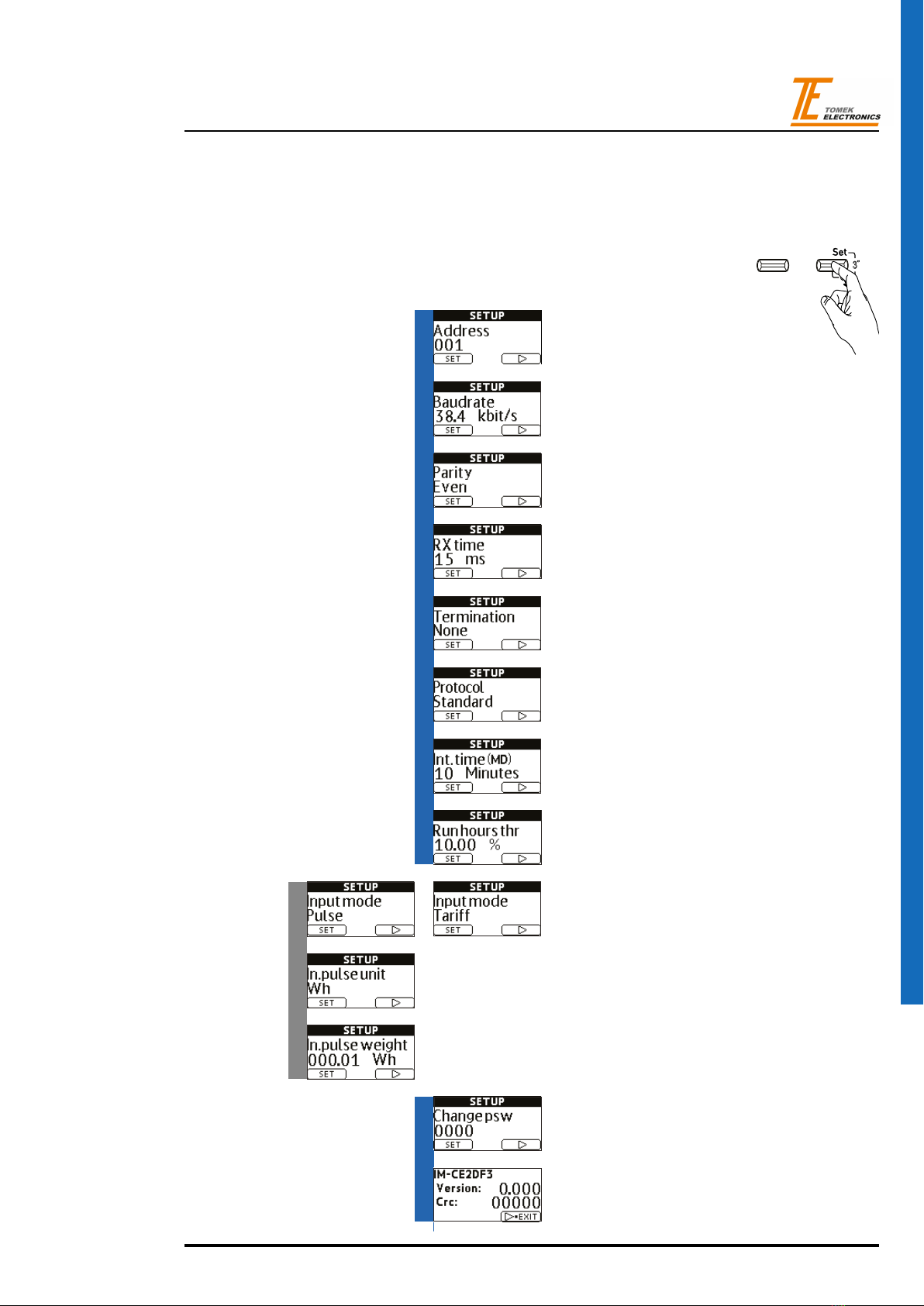

• Keeping the key Set pressed for 3 " accesses the setup parameters display.
• Durch Drücken der Taste Set für 3 "wird die Anzeige der Setup-Parameter aufgerufen.
3
”
Modbus
CE2DF3DTCL1
CE2DF3DTMID
RS485 address
Adresse RS485
Communication speed
Kommunicationsgeschwindingkeit
Parity bit
Paritätsbit
Required response time to request
Antwortzeit auf Abfrage
Termination resistance
Abschlusswiderstand
Protocol type
Protokolltyp
Change Password
Passwort ändern
CRC Software
CRC Software
MID / no MID
Average Power integration time
Durchschnittliche Leistungs-Integrationszeit
Start counting
Zählerstart
Input configuration
Eingangskonfiguration
Input pulse measurement unit
Messeingangsimpuls Einheit
Input pulse weight
Eingangsimpulswertigkeit
no MID
MID / no MID
Tomek GmbH - [email protected] - 01/61003-0

11
•Programming• Programmierung
3
”
Mbus
CE2DF3MTMID
Primary address
Primäradresse
Secondary address
Sekundäre Adresse
Communication speed
Kommunikationsgeschwindigkeit
Change Password
Passwort ändern
CRC Software
CRC Software
MID / no MID
Average Power integration time
Durchschnittliche Leistungs-Integrationszeit
Start counting
Zählbeginn
Input
Eingangskonfiguration
Input pulse measurement unit
Messeingangsimpuls Einheit
Input pulse weight
Eingangsimpulswertigkeit
no MID
MID / no MID
• Keeping the key Set pressed for 3 " accesses the setup parameters display.
• Durch Drücken der Taste Set für 3 "wird die Anzeige der Setup-Parameter aufgerufen.
Tomek GmbH - [email protected] - 01/61003-0
CONTO D2-Pd
Single-phase energy meter

12
Installation manual • Installationsanweisungen
•Programming• Programmierung
3
”
Type of energy to be translated on the pulse output
Energieart, die dem Impulsausgang zugeordnet ist
Pulse Weight (kWh)
Impulswertigkeit (kWh)
Width of the pulse (msec)
Impulsdauer (msec)
Change Password
Passwort ändern
CRC Software
CRC Software
Average Power integration time
Durchschnittliche Leistungs-Integrationszeit
Start counting
Zählbeginn
Input pulse measurement unit
Messeingangsimpuls Einheit
Input pulse weight
Eingangsimpulswertigkeit
MID / no MID
CE2DF30PCL1
CE2DF30PMID
• Keeping the key Set pressed for 3 " accesses the setup parameters display.
• Durch Drücken der Taste Set für 3 "wird die Anzeige der Setup-Parameter aufgerufen.
Tomek GmbH - [email protected] - 01/61003-0

13
•Programming• Programmierung
· Increases the value
· Erhöhen Sie den Wert
· Moves the cursor
·Cursor verschieben
...
· Pressing the SET key, the PASSWORD is accessed
· Durch Drücken der SET-Taste wird auf das PASSWORT zugegrien
· The editable digit ashes
· Die bearbeitbare Zier blinkt
· In SETUP the PASSWORD is required only once
· Im SETUP wird das PASSWORT nur einmal benötigt
· The modiable parameters are: 1) Obliged Choice, 2) Numeric value entry
· Die veränderbaren Parameter sind: 1) Verpichtet Auswahl, 2) Numerische Werteingabe
3
”
3
”
•Changing SETUP data •Ändern der Setup-Daten
Tomek GmbH - [email protected] - 01/61003-0
CONTO D2-Pd
Single-phase energy meter

14
Installation manual • Installationsanweisungen
•Programmation •Programmierung
· Change the choice
· Ändern Sie die Auswahl
· Save the change and move to the next setup
·Speichern Sie die Änderung und fahren Sie mit dem nächsten Setup fort
...
· The editable digit ashes
· Die bearbeitbare Zier blinkt
· Move to the next digit modied
·Bewegen Sie zur nächsten Stelle geändert
· Save
·Speichern
· The editable digit ashes
· Die bearbeitbare Zier blinkt
· Increases the value
· Erhöhen Sie den Wert
· Obliged Choice
· Verpichtet Auswahl
· Numeric value entry
· Numerische Werteingabe
1
2
x 2
x 1
3
”
3
”
3
”
•The modifiable parameters are: •Die einstellbaren Parameter sind:
Tomek GmbH - [email protected] - 01/61003-0

15
• Communication
The "CE2DF3DTCL1 - CE2DF3DTMID" energy counters communicate using the MODBUS® protocol which implies
a dialogue using a master-slave logic. structure.
Addressing type:
• point-point (the master communicates one slave at once).
The communication takes place with RTU (Remote Terminal Unit) mode.
Communication syntax
For the standard communication syntax, refer to the Modbus communication table
According to the MODBUS® protocol, for the "CE2DF3DTCL1 - CE2DF3DTMID" to consider the message to be valid,
the maximum waiting time between two parts of the message itself must be less than 3.5 times the “intercharacter time”
(character = 8bit data). .
Communication table
> The MODBUS communication tables are available on the http://www.imeitaly.com/ site entering the
"
CE2DF3DTCL1 - CE2DF3DTMID " codes in the search eld
• Kommunikation
Die Energiezähler "CE2DF3DTCL1 - CE2DF3DTMID" kommunizieren über das MODBUS® -Protokoll, welches einen Dialog
nach einer Master/Slave-Logik entspricht.
Adressierungsart:
• Punkt-zu-Punkt (der Master kommuniziert mit jeweils nur einem Slave-Gerät).
Die Kommunikation erfolgt im RTU-Modus (Remote Terminal Unit).
Kommunikationssyntax
Die Standard-Kommunikationssyntax entnehmen Sie bitte der Modbus-Kommunikationstabelle.
Nach dem MODBUS® -Protokoll muss die maximale Wartezeit zwischen zwei Datenpakete der Nachricht,selbst weniger als
das 3,5-fache der sogenannten "Zwischenzeit" (Zeichen = 8 Bit Daten) betragen, damit eine Nachricht von "CE2DF3DTCL1
- CE2DF3DTMID" als gültig betrachtet werden kann.
Kommunikationstabelle
> Die MODBUS-Kommunikationstabellen stehen unter http://www.imeitaly.com/ zur Verfügung, indem Sie im Suchfeld
die Codes "CE2DF3DTCL1 - CE2DF3DTMID" eingeben.
Tomek GmbH - [email protected] - 01/61003-0
CONTO D2-Pd
Single-phase energy meter

16
• Technical characteristics
Case
Dimension (w x h x d) 35,8 x 92,4 x 66mm
Connections
Degree of protection Front face IP54, Terminals IP20
Weight: 130g
Display
Type: Graphic, backlit 1.2 inches (128x64)
Auxiliary supply
Derived from the voltage terminals (Self-supplied)
Measurement
Single-phase network
Voltage (TRMS)
Direct measurement
Single-phase rated voltage Un: 230V ~ ± 15%
Power consumption voltage circuit: Max. 1,5VA
Current (TRMS)
Direct measurement
I
min
: 0,25A - Itr: 0,5A - Ib: 5A - Imax.63A
I
min
: 0,5A - Itr: 1A - Ib: 10A - Imax.63A (MID)
Current circuit power consumption Max. 1,8W
Short-time overcurrent
(IEC/EN 62053-21, IEC/EN 62053-23): 30 Imax / 10ms
Frequency
Rated frequency Fn50Hz; 60Hz
Permitted variation 49...51 Hz, 59...61Hz
Energies
Cod. CE2DF30PCL1 - CE2DF3DTCL1 Active energy accuracy class: 1
(IEC/EN 62053-21)
Reactive energy accuracy class: 2 (IEC/EN 62053-23)
Cod. CE2DF30PMID - CE2DF3DTMID - CE2DF3MTMID Accuracy class: B (EN 50470-1, -3)
MAX
2
1 x 10 mm
11 mm
2
1 x 10 mm
2
1 x 16 mm
Recommended
torque
0,2Nm
CAT III
I
Cl. 1 Wh (EN 62053-21)
Cl.2 varh (EN 62053-23)
cl.
RS485 Modbus Mbus
COM
U
MAX
2
1 x 1 mm
8 mm
2
1 x 1 mm
2
1 x 1,5 mm
COMBI PZ2
0,5 x 2,5mm
1 C
RS485
MBUS
(-25°C ) - (55°C)
L-N
CE2DF3DTCL1
CE2DF30PCL1
1 Wh/imp.
LED
230V ± 15%
Imin= 0,25A Itr= 0,5A Iref= 5A Imax = 63A
IImin= 0,5A Itr= 1A Iref= 10A Imax = 63A (MID)
B (EN 50470-1,3)
cl.
CE2DF30PMID
CE2DF3DTMID
CE2DF3MTMID
Recommended
torque 1,6 to 2Nm
Tomek GmbH - [email protected] - 01/61003-0

17
Installation manual • Installationsanweisungen
• Technical characteristics
CE Marking
The
CE2DF30PCL1 - CE2DF3DTCL1 - CE2DF30PMID - CE2DF3DTMID - CE2DF3MTMID devices comply with:
• The requirements of the European directe on electromagnetic compatibility (EMC) n° 2014/30/EU
• The low voltage directive n° 2014/35/UE.
• Directive 2011/65/EU modied by directive 2015/863 (RoHS 2).
Electromagnetic compatibility
According to IEC/EN 62052-11 - EN 50470-1
Insulation (IEC/EN 62052-11, IEC/EN 62053-21)
Measurement category: III
Degree of pollution: 2
Insulation voltage, Ui: 300V Phase-Earth
Impulse withstand voltage
- Measuring inputs / Digital I/O inputs
wave 1,2 / 50μs 0,5 J: 6,3kV
alternate voltage 50Hz / 1 min.: 4kV
- All circuits / earth
alternate voltage 50Hz / 1 min.: 4kV
Front surface: Class II
Digital inputs
Voltage: 12-24V DC
Current: Max. 10 mA
Pulse output
Type: Optorelays with potential-free SPST-NO contact
Voltage: Max. 27 V AC/DC
Current: Max. 50 mA
Operating conditions
Operating temperature: (-25°C) ÷ (55°C) [-13°F ÷ 131°F]
Storage temperature: (-25°C) ÷ (70°C) [-13°F ÷ 158°F]
Humidity: Suitable for tropical climates
Max. dissipated power: ≤ 10 W
Mechanical environment: M1
Electromagnetic environment: E2
Relative humidity: 95% not condensing (EN50472-1)
Installation: Mounting the KWH-meter in a IP51 switchboard
Use: Indoor
Tomek GmbH - [email protected] - 01/61003-0
CONTO D2-Pd
Single-phase energy meter

18
• Technische Daten
Gehäuse
Abmessung (L x H x T) 35,8x 92,4 x 66mm
Anschlüsse
Schutzklasse: Frontal IP54, Klemmen IP20
Gewicht: 130 g
Display
Typ: Hintergrundbeleuchtete LCD-Anzeige, 1.2 Zoll (128x64)
Hilfsspannung
Abgenommen von den Messspannungsanschlüssen (Selbstversorgung)
Messung
Einphasennetz
Spannung (TRMS)
Direkte Messung
Einphasen Nennspannung Un:230V ~ ± 15%
Eigenverbrauch des Spannungskreis Max. 1,5VA
Strom (TRMS)
Direkte Messung
I
min
: 0,25A - Itr: 0,5A - Ib: 5A - Imax.63A
I
min
: 0,5A - Itr: 1A - Ib: 10A - Imax.63A (MID)
Eigenverbrauch des Stromkreis Max. 1,8W
Kurzzeitige Überlastung
(IEC/EN 62053-21, IEC/EN 62053-23): 30 Imax / 10ms
Frequenz
Nennfrequenz Fn50Hz; 60Hz
Spannungsanschlussklemmen 49...51 Hz, 59...61Hz
Energie
Cod. CE2DF30PCL1 - CE2DF3DTCL1 Genauigkeitsklasse Wirkenergie: 1
(IEC/EN 62053-21)
Genauigkeitsklasse Blindenergie: 2 (IEC/EN 62053-23)
Cod. CE2DF30PMID - CE2DF3DTMID - CE2DF3MTMID Genauigkeitsklasse: B (EN 50470-1, -3)
MAX
2
1 x 10 mm
11 mm
2
1 x 10 mm
2
1 x 16 mm
Recommended
torque
0,2Nm
CAT III
I
Cl. 1 Wh (EN 62053-21)
Cl.2 varh (EN 62053-23)
cl.
RS485 Modbus Mbus
COM
U
MAX
2
1 x 1 mm
8 mm
2
1 x 1 mm
2
1 x 1,5 mm
COMBI PZ2
0,5 x 2,5mm
1 C
RS485
MBUS
(-25°C ) - (55°C)
L-N
CE2DF3DTCL1
CE2DF30PCL1
1 Wh/imp.
LED
230V ± 15%
Imin= 0,25A Itr= 0,5A Iref= 5A Imax = 63A
IImin= 0,5A Itr= 1A Iref= 10A Imax = 63A (MID)
B (EN 50470-1,3)
cl.
CE2DF30PMID
CE2DF3DTMID
CE2DF3MTMID
Recommended
torque 1,6 to 2Nm
Tomek GmbH - [email protected] - 01/61003-0

19
Installation manual • Installationsanweisungen
• Technische Daten
CE-Kennzeichnung
Die Geräte
CE2DF30PCL1 - CE2DF3DTCL1 - CE2DF30PMID - CE2DF3DTMID - CE2DF3MTMID entsprechen
• Den Bestimmungen der Europäischen Richtlinie über die elektromagnetische Verträglichkeit (EMV) Nr. 2014/30/EU
• Der Niederspannungsrichtlinie 2014/35/EU
• Der Richtlinie 2011/65/EG geändert durch Richtlinie 2015/863 (RoHS 2)
Elektromagnetische Verträglichkeit
Prüfungen gemäß IEC/EN 62052-11 - EN 50470-1
Isolation (IEC/EN 62052-11, IEC/EN 62053-21)
Messkategorie: III
Verschmutzungsgrad: 2
Isolationsspannung, Ui: 300V Phase-Erde
Impulstestspannung:
-Messeingänge / Digitale I / O-Eingänge:
Welle 1,2 / 50μs 0,5 J: 6,3kV
Wechselspannung 50Hz / 1 min.: 4kV
-Alle Stromkreise /Masse
Wechselspannung 50Hz / 1 min.: 4kV
Frontäche: Klasse II
Digitaleingänge
Spannung: 12-24V DC
Strom: Max. 10 mA
Impulsausgang
Typ: Optorelais mit SPST-NO Kontakt potentialfrei
Spannung: Max. 27 V AC/DC
Strom: Max. 50 mA
Gebrauchsbedingungen
Arbeitstemperatur: (-25°C) ÷ (55°C) [-13°F ÷ 131°F]
Lagertemperatur: (-25°C) ÷ (70°C) [-13°F ÷ 158°F]
Feuchtigkeit: Geeignet für den Einsatz in tropischem Klima
Maximale Verlustleistung: ≤ 10 W
Mechanische Umgebung: M1
Elektromagnetische Umgebung:E2
Relative Feuche: 95% ohne Kondensation (EN50472-1)
Installieren: Montage des Zählers innerhalb eines IP51-Panels
Anwendung: Interne Verwendung
Tomek GmbH - [email protected] - 01/61003-0
CONTO D2-Pd
Single-phase energy meter
