Lorell LLR60067 User manual

Bookcase
Bibliothèque/Librero
LLR60067(4-Shelf)/60068(5-Shelf)/60069(6-Shelf)
LLR60067 (4-Shelf) LLR60068 (5-Shelf) LLR60069 (6-Shelf)

LLR60067_60068_60069_022908 Page 1 of 15
Instructions:
IF YOU ARE MISSING PARTS OR OTHER CONCERNS PLEASE CALL OUR TOLL FREE
NUMBER: 1-888-295-5839. Email: Alex.T[email protected]
MONDAY - FRIDAY 9:00 AM TO 4:00 PM - EASTERN STANDARD TIME
Please provide the following information:
1. Full Name
2. Physical Address - do not include P.O. Box as our carriers cannot deliver to a P.O. Boxes
3. Phone Number
4. Model Number
5. Part Number
6. Quantity
7. Reason for the request
Note: Our policy is to send all parts requests normal ground transportation, if your requirements are to have these parts via
overnight/next day, please provide your designated carrier and account number.
Before you begin:
Open, identify and count all parts prior to assembly. Lay out the parts on a non-abrasive surface such
as carpet or blanket. You will need the tools identified below:
1. Phillips Head Screw Driver
2. Flat Head Screw Driver
3. Rubber Mallet (recommended)
4. Hammer

LLR60067_60068_60069_022908 Page 2 of 15

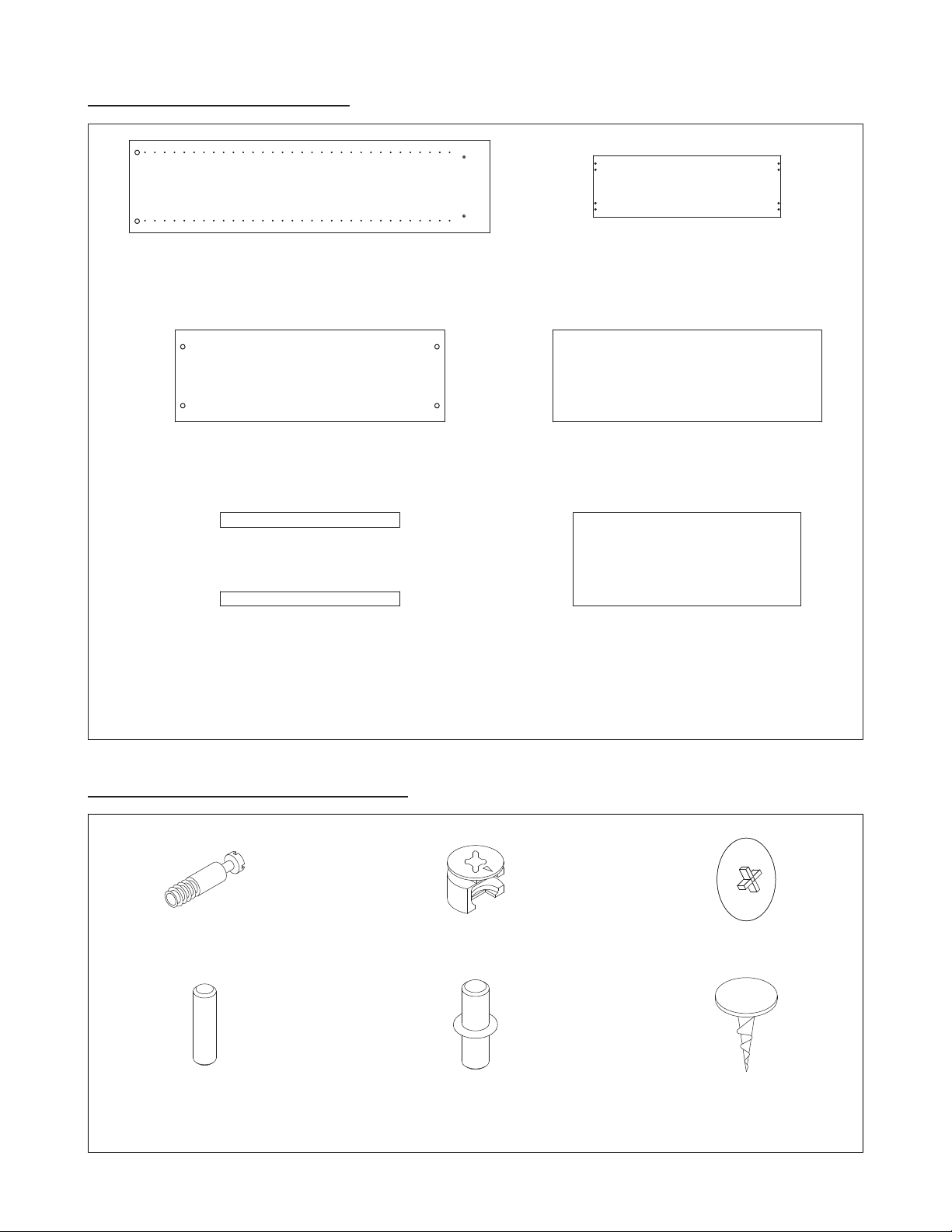

PANEL IDENTIFICATION
HARDWARE IDENTIFICATION
Left & Right Side Panel 1pc Top Panel 1pc
Fixed Shelf 2pcs Adjustable Shelf*
Kickplate 1pc
(Unfinished edges)
Back Panel 2pcs
Trim Panel 1pc
(With finished bottom edge)
*NOTE: 60" High (60067) – 2 each Adjustable Shelf (D)
70" High (60068) – 3 each Adjustable Shelf (D)
84" High (60069) – 4 each Adjustable Shelf (D)
H: Cam Screw 12pcs I: Cam Lock 12pcs J: Cam Cap 8pcs
AB
CD
E
G
F
K: Wood Dowel 12pcs L: Shelf Support M: Nail
(60" High Bookcase = 8pcs) (60" High Bookcase = 35pcs)
(72" High Bookcase = 12pcs) (72" High Bookcase = 40pcs)
(84" High Bookcase = 16pcs) (84" High Bookcase = 45pcs)
The panels shown here are not replaceable.
If missing or damaged, please return the
entire unit to retailer for credit. Invoice or
sales receipt is required for credit purposes.

LLR60067_60068_60069_022908 Page 3 of 15

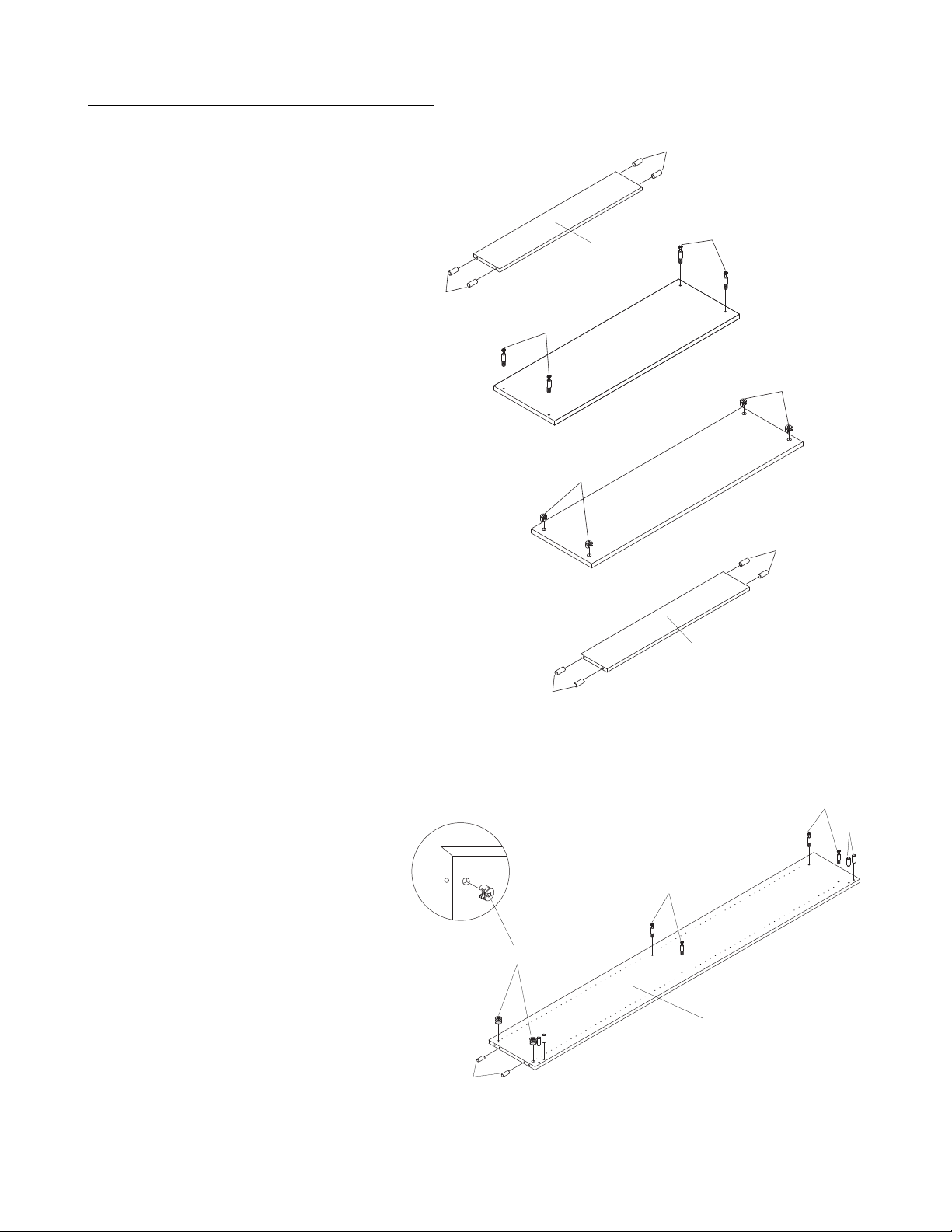

ASSEMBLY INSTRUCTIONS
Step 1
Place the Trim Panel (G) down on a non-
abrasive surface. Insert 4 each Dowels (K)
into the hole positions as shown on the
drawing.
Place the Top Panel (B) on a non-abrasive
surface with the holes facing up. Using a
Phillips Screwdriver insert 4 each Cam
Screws (H) in each of the holes provided.
Place the 2 each Fixed Shelf (C) down on
a non-abrasive surface with the holes
facing up. Insert 4 each Cam Locks (I)
into the hole positions as shown on the
drawing. When inserting the cam lock,
make sure that the arrow is facing the cam
screw entry.
Place the Kickplate (E) down on a non-
abrasive surface. Insert 4 each Dowels (K)
into the hole positions as shown on the
drawing.
Step 2
Place the Left and Right Side Panels (A)
down on a non-abrasive surface with the
holes facing up. Using a Phillips
Screwdriver, insert 4 each Cam Screws
(H) into the positions shown on each of
the panels
Insert 2 each Cam Locks (I) into the
positions shown on the Left and Right
Side Panels (A). When inserting the cam
lock, make sure that the arrow is facing
the cam screw entry.
Insert 6 each Wood Dowels (K) into the
positions shown on the Left and Right
Side Panels (A).
B
Top Panel
C
Fixed Shelf
E
Kickplate
G
Trim Panel
H
H
I
I
K
K
K
K
A
Left/Right Side Panel
H
H
K
I
K

LLR60067_60068_60069_022908 Page 4 of 15

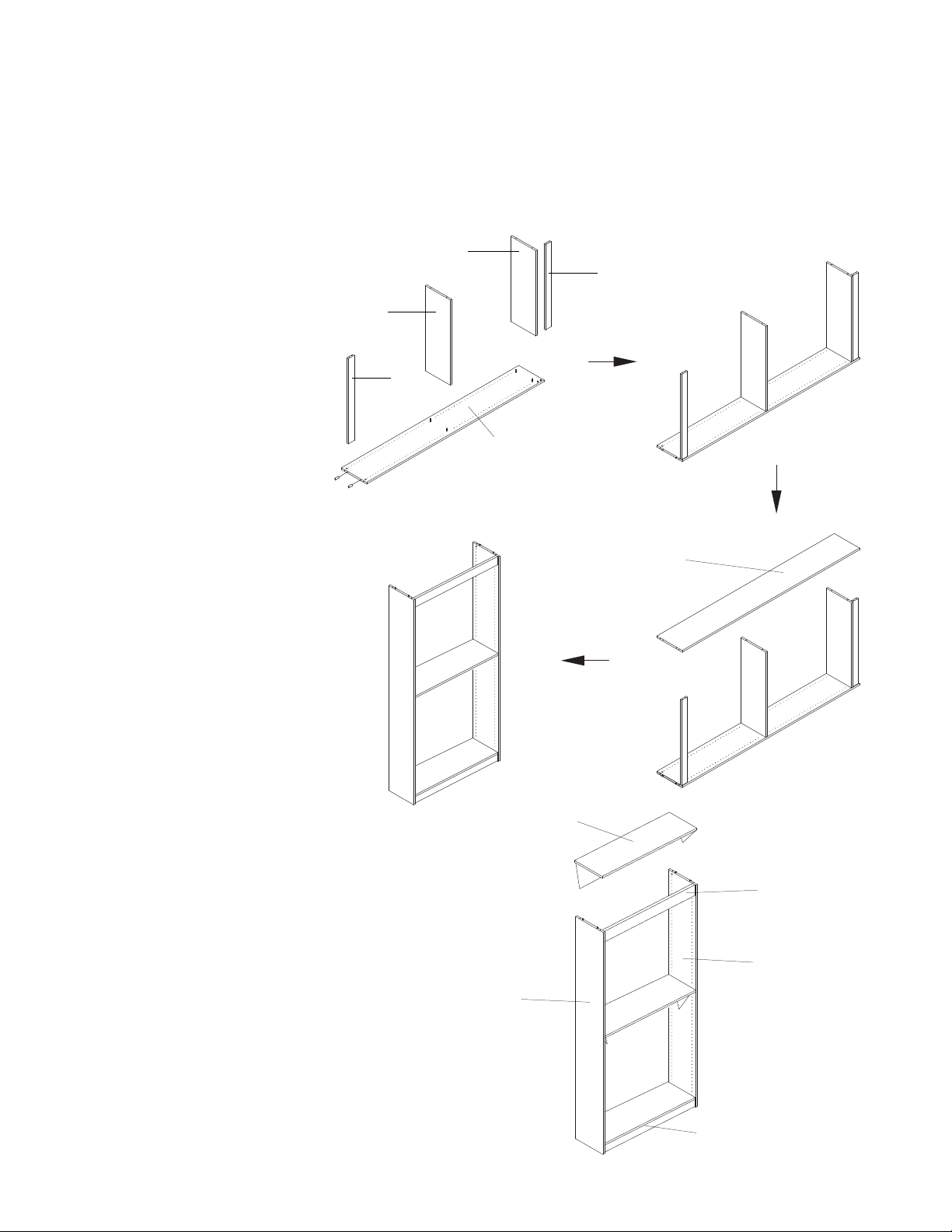

Step 4
Stand unit upright and place the Top Panel
(B) into position so that the Cam Screws
(H) engage with the Cam Locks (I). Using
a Phillips Screwdriver rotate the Cam
Locks (I) 1/2 turn clockwise until snug.
Using the 8 each Cam Caps (J) cover the
Cam Locks that hold the Top Panel (B)
and the Middle Fixed Shelf (C).
Step 3
Place the 2 each Fixed Shelf (C) into the position shown on the Left Side Panel (A) on the drawing ensuring that
the Cam Screws (H) engage with the Cam Locks (I). Make sure that the finish edge of the Fixed Shelf is facing
the front of the bookcase. Using a Phillips Screwdriver rotate the Cam Locks (I) 1/2 turn clockwise until snug.
Insert the Kickplate (E) into the position shown. Tap into secure position with a Rubber Mallet.
Insert the Trim Panel (G) into the position shown. Tap into secure position with a Rubber Mallet.
Making sure that the finish edge is
facing consistently, place the Right
Side Panel (A) onto the 2 Fixed
Shelf (C), Kickplate (E), and
Trim Panel (G) making sure that
the Cam Screws (H) and Wood
Dowels (K) engage with the
Cam Locks (I) and holes shown.
It may be necessary to tap into
secure position with Rubber
Mallet. Once properly seated,
use a Phillips Screwdriver and
rotate the Cam Locks (I) 1/2
clockwise turn until snug.
C
Fixed Shelf E
Kickplate
G
Trim Panel
A
Left Side Panel
A
Right Side Panel
C
Fixed Shelf
B
Top Panel
A
Left Side Panel
A
Right Side Panel
G
Trim Panel
C
Fixed
Panel
C
Fixed Panel
E
Kickplate
J
J
J
J

LLR60067_60068_60069_022908 Page 5 of 15

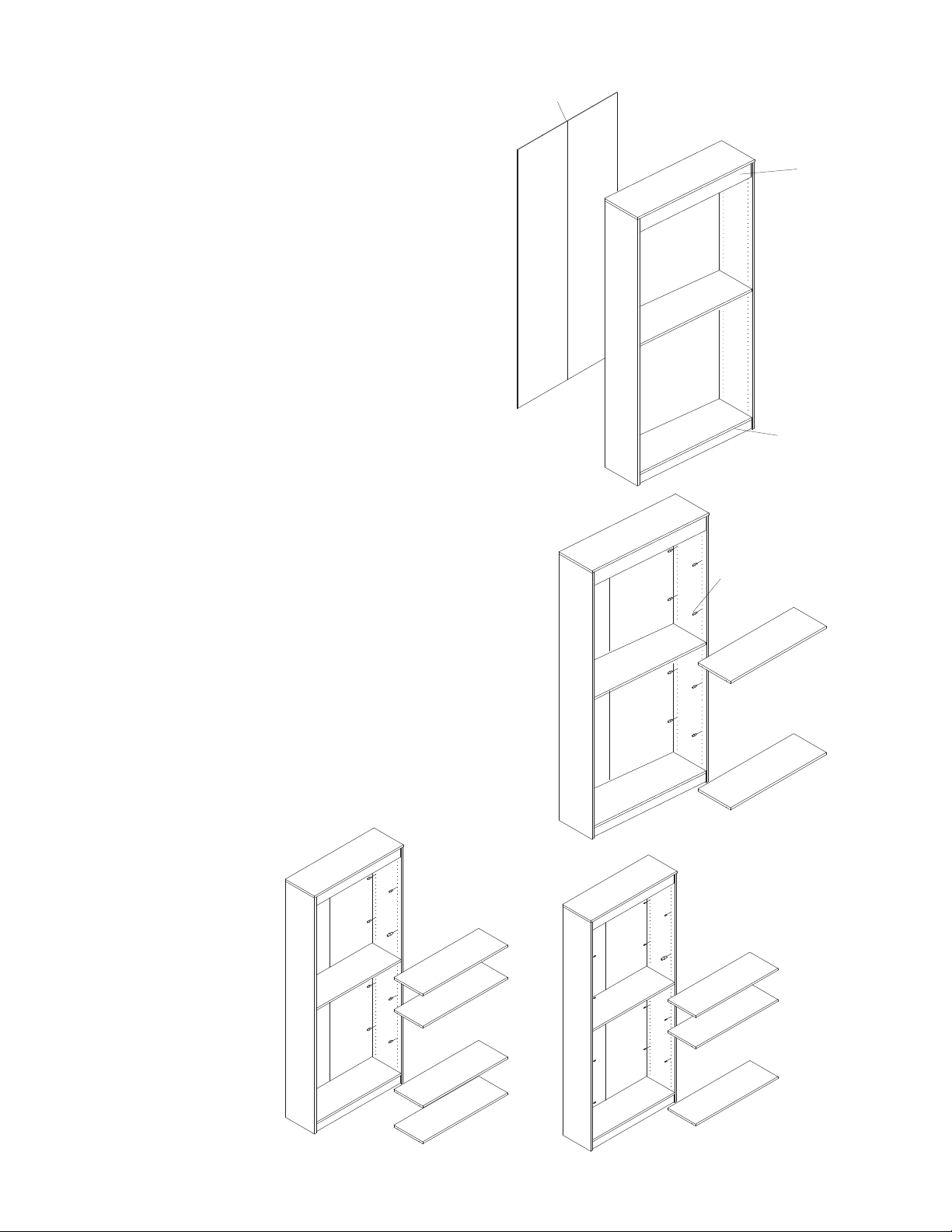

Step 5
Lay bookcase down with front of
bookcase facing the floor. Attach the Back
Panel (F) using the Nail (M). Be careful
that you apply the nails vertically and not
at an angle that will cause the nail to
break through the side panels. It is
recommended that you use the following
number of nails:
60” High Bookcase - 35
72” High Bookcase - 40
84” High Bookcase - 45
Step 6
Stand bookcase in upright vertical
position. Using the Shelf Supports (L)
inserted in the Left and Right Side Panels
(A), position the shelves according to
your desired size.
You are now ready to utilize the
bookcase! Thank you for your
purchase!
F
Back Panel B
Top Panel
A
Right Side Panel
A
Left Side Panel
C
Fixed Shelf
C
Fixed Shelf
G
Trim Panel
E
Kickplate
M
D
Adjustable Shelf
D
Adjustable Shelf
L
Shelf Assembly for 60067
Shelf Assembly for 60069 Shelf Assembly for 60068

LLR60067_60068_60069_022908 Page 6 of 15
Instructions:
APPELEZ À NOTRE NUMÉRO SANS FRAIS S’IL VOUS MANQUE DES PIÈCES OU SI
VOUS ÉPROUVEZ D’AUTRES INQUIÉTUDES: 1-888-295-5839. Email: Alex.T[email protected]
LUNDI - VENDREDI, 9:00 AM À 4:00 PM - HEURE NORMALE DE L’EST
Prière de fournir l’information suivante:
1. Nom complet
2. Adresse physique - ne donnez pas votre boîte postale car nos livreurs ne peuvent pas livrer à une
boîte postale
3. Numéro de téléphone
4. Numéro de modèle
5. Numéro de pièce
6. Quantité
7. Raison de la demande
Note: Notre politique est de livrer toutes les demandes de pièces par la voie terrestre; prière de fournir le nom de votre transporteur
ainsi que votre numéro de compte si vos exigences sont d’avoir ces pièces livrées pendant la nuit/le lendemain.
Avant de commencer:
Ouvrez, identifiez et comptez toutes les pièces avant de procéder à l’assemblage. Disposez les pièces
sur une surface non-abrasive telle un tapis ou une couverture. Vous aurez besoin des outils identifiés
ci-après:
1. Tournevis à tête Phillips
2. Tournevis à tête plate
3. Maillet de caoutchouc (recommandé)
4. Marteau

LLR60067_60068_60069_022908 Page 7 of 15
IDENTIFICATION DES PANNEAUX
Panneau de gauche & de droite 1mc Panneau supérieur 1mc
Tablette fixe 2mcx Tablette ajustable*
Garde-pieds 1mc
(Extrémités non apprêtées)
Panneau arrière 2mcx
Panneau enjoliveur 1mc
(Avec extrémité inférieure apprêtée)
*Note: 60” Hauteur (60067) – 2 Tablettes Ajustables (D)
72” Hauteur (60068) – 3 Tablettes Ajustables (D)
84” Hauteur (60069) – 4 Tablettes Ajustables (D)
H: Vis à came 12mcx I: Verrou à came 12mcx J: Capuchon de came 8mcx
AB
CD
E
G
F
K: Chevilles de bois 12mcx L: Support de tablette M: Clou
(Bibliothèque de 60" de hauteur = 8mcx) (Bibliothèque de 60" de hauteur = 35mcx)
(Bibliothèque de 72" de hauteur = 12mcx) (Bibliothèque de 72" de hauteur = 40mcx)
(Bibliothèque de 84" de hauteur = 16mcx) (Bibliothèque de 84" de hauteur = 45mcx)
IDENTIFICATION DE LA QUINCAILLERIE
Les panneaux montrés ici ne peuvent pas être
remplacés. S’ils sont manquants ou
endommagés, veuillez retourner l’unité complète
au détaillant pour un crédit. La facture ou le reçu
de caisse est requis pour fins de crédit.

LLR60067_60068_60069_022908 Page 8 of 15
INSTRUCTIONS D’ASSEMBLAGE
Étape 1
Placez le panneau de décoration (G) à plat
sur une surface non-abrasive. Insérez 4
goujons (K) dans les positions des trous
comme montré sur le dessin.
Déposez le panneau supérieur (B) sur une
surface non-abrasive avec les trous dirigés
vers le haut. À l’aide d’un tournevis
Phillips, insérez 4 vis de cames (H), soit
une dans chacun des trous fournis.
Déposez les 2 tablettes fixes (C) à plat sur
une surface non-abrasive avec les trous
dirigés vers le haut. Insérez 4 verrous à
came (I) dans les positions des trous
comme montrés sur le dessin.
Assurez-vous que la flèche est dirigée
vers l’ouverture de la vis à came lorsque
vous insérez le verrou à came.
Placez le garde-pieds (E) à plat sur une
surface non-abrasive. Insérez 4 goujons (K)
dans les positions des trous comme montré
sur le dessin.
Étape 2
Déposez les panneaux de gauche et de
droite (A) à plat sur une surface non-
abrasive avec les trous dirigés vers le
haut. À l’aide d’un tournevis Phillips,
insérez 4 vis à came (H) dans les positions
montrées sur chacun des panneaux.
Insérez 2 verrous à came (I) dans les
positions montrées sur les panneaux de
gauche et de droite (A). Assurez-vous que
la flèche est dirigée vers l’ouverture de la
vis à came lorsque vous insérez le verrou
à came.
Insérez 6 chevilles de bois (K) dans les
positions montrées sur les panneaux de
gauche et de droite (A).
B
Panneau supérieur
C
Tablette fixe
E
Garde-pieds
G
Panneau
enjoliveur
H
H
I
I
K
K
K
K
A
Panneau de gauche/droite
H
H
K
I
K

LLR60067_60068_60069_022908 Page 9 of 15
Étape 3
Placez les 2 tablettes fixes (C) dans les positions montrées sur le panneau de gauche (A) sur le dessin en vous
assurant que les vis de cames (H) s’engagent dans les verrous à came (I). Assurez-vous que l’extrémité finie de
la tablette fixe est dirigée vers l’avant de la bibliothèque. À l’aide d’un tournevis Phillips, tournez les verrous à
came (I) 1/2 tour dans le sens horaire jusqu’à ce qu’ils soient bien serrés.
Insérez le garde-pieds (E) dans la position montrée. Tapez-le en position solide à l’aide d’un maillet de caoutchouc.
Insérez le panneau enjoliveur (G) dans la position indiquée. Tapez solidement en position à l'aide du maillet
de caoutchouc.
Tout en vous assurant que l’extrémité
finie est dirigée dans la bonne
direction, placez le panneau de
droit (A) sur les 2 tablettes fixes
(C) et sur le garde-pieds (E) et
le panneau enjoliveur (G) en
vous assurant que les vis de
cames (H) et les chevilles de
bois (K) s’engagent dans les
verrous à came (I) et les trous
montrés. Il peut être nécessaire
de taper les pièces en position
solide avec un maillet de
caoutchouc. Lorsque celles-ci
sont bien appuyées, utilisez un
tournevis Phillips et tournez les
verrous à came (I) 1/2 tour dans
le sens horaire jusqu’à ce qu’ils
soient bien serrés.
Étape 4
Relevez l’unité debout et placez le
panneau supérieur (B) en position de
façon que les vis de cames (H) s’engagent
dans les verrous à cames (I), à l’aide d’un
tournevis Phillips, tournez les verrous à
came (I) 1/2 tour dans le sens horaire
jusqu’à ce qu’ils soient bien serrés.
En utilisant les 8 capuchons de cames (J),
couvrez les verrous à came qui retiennent
le panneau supérieur (B) et la tablette
centrale fixe (C).
C
Tablette fixe E
Garde-pieds
G
Panneau
enjoliveur
A
Panneau de gauche
A
Panneau de droite
C
Tablette fixe
B
Panneau supérieur
A
Panneau de gauche
A
Panneau de droite
G
Panneau
enjoliveur
C
Tablette
fixe
C
Tablette fixe
E
Garde-pieds
J
J
J
J

LLR60067_60068_60069_022908 Page 10 of 15
Étape 5
Couchez la bibliothèque sur le sol avec la
partie avant dirigée vers le sol. Fixez le
panneau arrière (F) en utilisant les clous
(M). Assurez-vous d’insérez les clous
verticalement et non pas à angle car cela
causerait que les clous traverseraient à
travers les panneaux latéraux. Nous
recommandons que vous utilisiez les
nombre suivant de clous:
Bibliothèque de 60" de hauteur - 35
Bibliothèque de 72" de hauteur - 40
Bibliothèque de 84" de hauteur - 45
Étape 6
Relevez la bibliothèque en position
verticale debout. À l’aide des supports de
tablettes (L) insérés dans les panneaux de
gauche et de droite (A), positionnez les
tablettes selon la hauteur désirée.
Vous êtes maintenant prêt à utiliser la
bibliothèque! Merci de votre achat!
F
Panneau arrière B
Panneau
supérieur
A
Panneau de droite
A
Panneau de gauche
C
Tablette fixe
C
Tablette fixe
G
Panneau
enjoliveur
E
Garde-pieds
M
D
Tablette ajustable
D
Tablette ajustable
L
Assemblage des tablettes pour
60067
Assemblage des tablettes pour 60069 Assemblage des tablettes pour 60068

LLR60067_60068_60069_022908 Page 11 of 15
Instrucciones:
SI LE FALTAN PARTES O TIENE ALGUNA DUDA, LLAME A NUESTRA LÍNEA GRATUITA AL
NÚMERO: 1-888-295-5839. Email: Alex.T[email protected]
LUNES A VIERNES DE 9:00 A 16:00 - HORA ESTÁNDAR DEL ESTE
Sírvase proporcionar la siguiente información:
1. Nombre completo
2. Domicilio. No incluye apartado postal debido a que nuestros distribuidores no pueden hacer
entregas a un apartado postal.
3. Número telefónico
4. Número de modelo
5. Número de parte
6. Cantidad
7. Razón de la solicitud
Nota: Nuestra política establece enviar todas las partes solicitadas vía terrestre. Si sus requisitos incluyen tener estas partes con un
envío nocturno o al día siguiente, sírvase proporcionar su transportista asignado y número de cuenta.
Antes de iniciar:
Abra, identifique y cuente todas las partes antes del ensamble. Coloque todas las partes en una
superficie no abrasiva, como una alfombra o sábana. Necesitará las herramientas que se enumeran a
continuación:
1. Desarmador Phillips
2. Desarmador de cabeza plana
3. Martillo de goma (recomendado)
4. Martillo

LLR60067_60068_60069_022908 Page 12 of 15
Tablero izquierdo e derecho 1pza Tablero superior 1pza
Repisa fija 2pza Repisa ajustable*
Moldura 1pza
(Bordes sin acabado)
Tablero posterior 2pza
Tablero con borde 1pza
(El borde inferior cuenta con acabado)
*Nota: 60" de altura (60067) - 2 Repisas ajustables (D)
72" de altura (60068) - 3 Repisas ajustables (D)
84" de altura (60069) - 4 Repisas ajustables (D)
H: Tornillo de sujeción 12pza I: Seguro de ajuste 12pza J: Tapa de los seguros 8pza
AB
CD
E
G
F
K: Clavija de madera 12pza L: Soporte de la repisa M: Clavo
(Librero de 60" de altura = 8pza) (Librero de 60" de altura = 35pza)
(Librero de 72" de altura = 12pza) (Librero de 72" de altura = 40pza)
(Librero de 84" de altura = 16pza) (Librero de 84" de altura = 45pza)
IDENTIFICACIÓN DE TABLEROS
IDENTIFICACIÓN DE TORNILLERÍA Y ACCESORIOS
Los tableros que aquí se muestran no son
reemplazables. Si alguno falta o está dañado,
devuelva la unidad completa a donde lo adquirió para
que le reembolsen el pago. Se le solicitará su factura
o recibo de compra por cuestiones de crédito.

LLR60067_60068_60069_022908 Page 13 of 15
INSTRUCCIONES DE ENSAMBLE
Paso 1
Coloque el Contramarco (G) boca abajo
sobre una superficie no abrasiva. Inserte 4
Taquetes (K) en los orificios como se
muestra en el dibujo.
Coloque el Tablero superior (B) en una
superficie no abrasiva con los orificios
hacia arriba. Utilizando un Desarmador
Phillips, inserte 4 Tornillos de sujeción (H)
en cada uno de los orificios proporcionados.
Coloque las 2 Repisas fijas (C) hacia
abajo en una superficie no abrasiva con
los orificios hacia arriba. Inserte 4
Seguros de ajuste (I) en los orificios como
se muestra en el dibujo. Al insertar el
seguro de ajuste, asegúrese de que la
flecha esté dirigida hacia la entrada del
tornillo de sujeción.
Coloque el Rodapié (E) boca abajo sobre
una superficie no abrasiva. Inserte 4
Taquetes (K) en los orificios como se
muestra en el dibujo.
Paso 2
Coloque los Tableros izquierdo y derecho
(A) hacia abajo en una superficie no
abrasiva con los orificios hacia arriba.
Utilizando un Desarmador Phillips,
inserte 4 Tornillos de sujeción (H) en
las posiciones mostradas en cada uno de
los tableros.
Inserte 2 Seguros de ajuste (I) en las
posiciones mostradas en los Tableros
izquierdo y derecho (A). Al insertar el
seguro de ajuste, asegúrese de que la
flecha esté dirigida hacia la entrada del
tornillo de sujeción.
Inserte 6 Clavijas de madera (K) en las
posiciones mostradas en los Tableros
izquierdo y derecho (A).
B
Tablero superior
C
Repisa fija
E
Moldura
G
Tablero con borde
H
H
I
I
K
K
K
K
A
Tablero izquierdo/derecho
H
H
K
I
K

LLR60067_60068_60069_022908 Page 14 of 15
Paso 4
Coloque la unidad en posición vertical y
luego coloque el Tablero superior (B) en
su posición de manera que los Tornillos
de sujeción (H) embonen con los Seguros
de ajuste (I). Utilizando un Desarmador
Phillips, gire los Seguros de ajuste (I)
media vuelta en el sentido de las
manecillas del reloj hasta que ajusten.
Usando las 8 Tapas de los seguros (J),
cubra los Seguros de ajuste que sostienen
el Tablero superior (B) y la Repisa fija del
medio (C).
Paso 3
Coloque las 2 Repisas fijas (C) en el Tablero izquierdo (A) en la posición mostrada en el dibujo asegurándose
de que los Tornillos de sujeción (H) embonen con los Seguros de ajuste (I). Asegúrese de que el borde acabado
de la Repisa fija vea hacia el frente del librero. Utilizando un Desarmador Phillips, gire los Seguros de ajuste (I)
media vuelta en el sentido de las manecillas del reloj hasta que ajusten.
Inserte la Moldura (E) en la posición mostrada. Golpee con un Martillo de goma hasta asegurarla en su posición.
Inserte el Tablero con borde (G) en la posición que se muestra. Golpéelo con un martillo de goma para
asegurarlo en su posición.
Asegurándose de que el borde con
acabado vea hacia el frente, una el
Tablero derecho (A) a las 2 Repisas
fijas (C), la Moldura (E) y el
Tablero con borde (G), cuidando
que los Tornillos de sujeción (H)
y las Clavijas de madera (K)
embonen con los Seguros de
ajuste (I) y los orificios
mostrados. Puede ser necesario
golpear con el Martillo de goma
para asegurarlos en su posición.
Una vez colocados, use un
Desarmador Phillips y gire
los Seguros de ajuste (I) media
vuelta en el sentido de las
manecillas del reloj hasta que ajusten.
C
Repisa fija E
Moldura
G
Tablero con
borde
A
Tablero izquierdo
A
Tablero derecho
C
Repisa fija
B
Tablero
superior
A
Tablero izquierdo
A
Tablero derecho
G
Tablero con borde
C
Repisa
fija
C
Repisa fija
E
Moldura
J
J
J
J

LLR60067_60068_60069_022908 Page 15 of 15
Paso 5
Coloque el librero hacia abajo con el
frente hacia el piso. Una el Tablero
posterior (F) usando los Clavos (M).
Tenga cuidado de colocar los clavos
verticalmente y no en un ángulo que
puede causar que el clavo rompa los
tableros laterales. Se recomienda que
utilice el siguiente número de clavos:
Librero de 60" de altura - 35
Librero de 72" de altura - 40
Librero de 84" de altura - 45
Paso 6
Coloque el librero en posición vertical.
Utilizando los Soportes de las repisas (L)
insertados en los Tableros izquierdo y
derecho (A), coloque las repisas de
acuerdo con su ubicación deseada.
¡Ahora está listo para utilizar el
librero! ¡Gracias por su compra!
F
Tablero posterior B
Tablero
superior
A
Tablero derecho
A
Tablero izquierdo
C
Repisa fija
C
Repisa fija
G
Tablero
con borde
E
Moldura
M
D
Repisa ajustable
D
Repisa ajustable
L
Ensamble de las repisas para 60067
Ensamble de las repisas para 60069 Ensamble de las repisas para 60068
