Lumatek LEDL95211 User manual

MANUAL
LVD
DAISY-CHAIN
CAPABILITY

30W UV SUPPLEMENTAL
LIGHT LED BAR
LED MANUAL
ENGLISH
1. Introduction
3.1 General product information
3.2 Technical Specifications
3.4 Spectral Quantum Distribution Graph
3.5 Light distribution curve
3.6 Environment
3.7 Legal
6.1 Fixture assembly & installation
6.2 Recommended Coverage
6.3 Recommended UV-B + UV-A Radiation Application
6.4 Connecting the UV bar to the mains power
6.5 Connecting UV bars together in series with daisy chain cables
2. Product Description
3. Product information and specifications
4. Safety recommendations and warnings
5. Contents
7. Inspection, maintenance and repair
8. Storage and disposal
9. Warranty
6. Installation
TABLE OF CONTENTS
3.3 Fixture Dimensions

1. INTRODUCTION
Thank you for purchasing the Lumatek 30W UV supplemental LED Light Bar. This manual describes how to install
and use the light bar; please read this manual thoroughly before attempting to install or operate any Lumatek
system. If you are not comfortable with the installation of high performance lighting systems, you should seek
the services of a qualified installation professional.
The Lumatek 30W UV supplemental LED Light Bar has been specifically designed to augment Lumatek Zeus
series full-spectrum LED grow light systems during the plant’s flowering growth stage. Designed to fit directly on
the Lumatek Zeus LED fixtures, this unit has an independent power source and can also be connected togeth-
er in series with daisy-chain link cables.
Recent research shows strategic exposure of indoor-grown plants to UVA & UVB light can increase secondary
metabolite and essential oil production as well as inhibiting mold, mildew & pest infestation, minimizing the
need for chemical intervention.
The 30W UV bar was specially designed to provide the ideal UV-B [280-315 nm] and UV-A [315-400 nm] radia-
tion doses to your plants based on scientific support. A single fixture can provide 2.2 kJ/day (12 hours) of UV-B
energy and 518 kJ/day (12 hours) of UV-A output. This translates to a fixture output of 100 mW of UV-B and
12000 mW UVA. Lumatek ensures that this fixture does not produce UV-C radiation.
Daisy-chain link cable will allow you to easily connect several fixtures together in series. To ensure unit perfor-
mance, this LED bar has a single input and output socket for the Power Cable or Daisy Chain link Cable,
depending on the use of that bar. For this reason, the Power (4m) and Daisy Chain (1.5m) cables are sold
separately.
2. PRODUCT DESCRIPTION
3. PRODUCT INFORMATION AND SPECIFICATIONS
3.1 General Product Information
PRODUCT NAME
PRODUCT CODE
MANUFACTURER
EAN
PLUG TYPE
30W UV supplemental LED Light Bar
LUMLED013
Lumatek Ltd
5060560031611
UK/EU

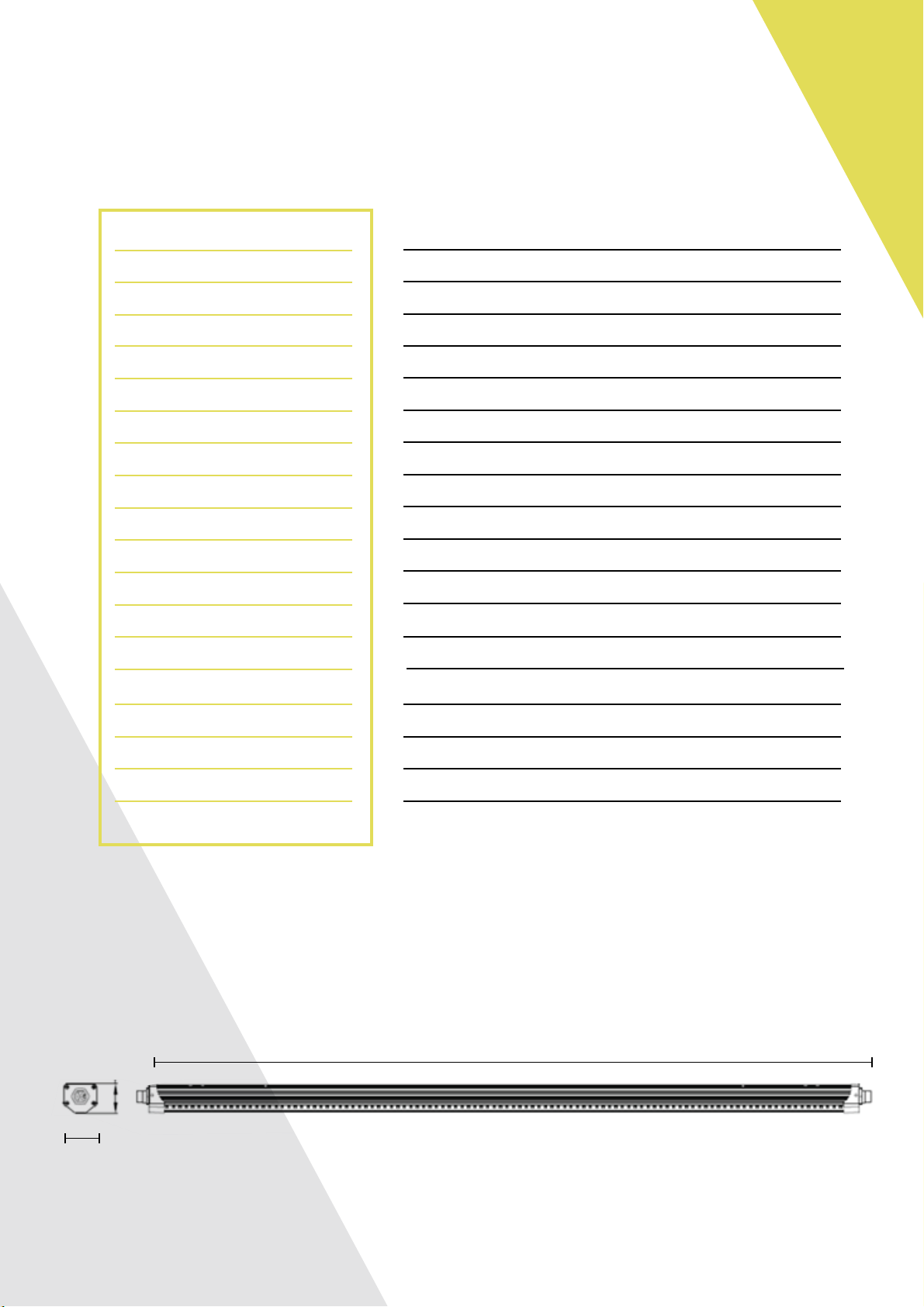

3.3 Fixture Dimensions
48 mm
1000 mm
42 mm
3.2 Technical Specifications
UV-A (315-400NM)
UV-B (280-315NM)
INPUT VOLTAGE
DRIVER
INPUT POWER
FOOTPRINT
WATERPROOF/DUSTPROOF
LIFE SPAN
LIGHT DISTRIBUTION
LIGHT SOURCE
DIMENSIONS
WEIGHT
THERMAL MANAGEMENT
POWER FACTOR
MAX AMBIENT TEMPERATURE
WORKING TEMPERATURE
WORKING HUMIDITY
DIMMABLE
DAISY-CHAIN CAPABILITY
12000 MW
100 MW
220-240V AC 50-60HZ
30W, 220-240V AC 50-60HZ INTEGRATED
30W (+/- 5%)
1.2 X 0.6 M
IP65
L90 > 8500 HRS
140º
UVA & UVB LED
1000 X 48 X 42 MM
1.2KG
PASSIVE HEAT SINK
>0.98
25ºC
-10º -- +40ºC
20% - 90% NON-CONDENSING
NO
YES (MAX 30 PCS)

3.4 Spectral Quantum Distribution Graph
3.5 Light distribution curve
3.6 Environment
The LED fixture is intended to be used in climate-controlled grow rooms and indoor farms.
The product may be used in damp environments but may not be used in wet environments or outdoors.
The product will operate in ambient temperatures from -10ºC to 40ºC but will function at optimal level
between 20ºC to 30ºC.
The product will operate in 20% – 90% humidity, non-condensing.
3.7 Legal
This product is CE & UKCA certified compliant with LVD and EMC directive test standards.
The 30W UV bar has been developed for use with Lumatek Zeus full spectrum LED fixtures. It
is recommended to use two UV bars to supplement each fixture.
250 300 350 400 450 500 550 600 650
100
80
60
40
20
0
Wavelenght (nm)
Relative Emission Intersity (%)
RELATIVE INTENSITY vs WAVELENGTH
350 450 550 650 750250
wavelength (nm)
SQD SPECTRUM GRAPH OF ZEUS 600W PRO 2.9 + 2 X 30W UV LED BARS

Warning! Carefully read the warnings below before using or working with the product! •
The LUMATEK 30W UV Supplemental LED light Bar produces UVB (near UV Erythemal) and UVA (near UV-black
light) electromagnetic radiation with wavelengths from 280 to 400 nm.
To avoid any biological affects in physical human body, please switch the power off when installing and/or
during the maintenance processes on your grow system.
If turning Off UV Bars won't be possible, all exposed skin should be covered with opaque material including
face, neck, head, hands, and arms. It is assumed that other body parts are covered if wearing proper labora-
tory attire; long pants, closed toe shoes, gloves, long sleeve lab coats and protective glasses.
Do not look directly at the light as the UVB radiation from the light fixture can damage eyes and skin.
Do not restrict the airflow across the fixtures to avoid any heat build-up which may reduce drastically the
lifetime of your UV supplemental LED bars.
Do not put the UV Supplemental LED Bar in contact with any surface while still ON.
Only use on plants.
• CAUTION! Ultraviolet Radiation (UV)
• Do not look directly into the UV light during operation
• Wear protective eyewear to avoid exposure to UV light
• Avoid direct skin & eye exposure to UV light
• Keep out of reach of children
• Do not open or disassemble the LED fixture as it contains no serviceable parts inside. Opening or modifying
the LED fixture can be dangerous and will void the warranty.
• Do not use the LED fixture when either the LED fixture or its power cable are damaged. Replace the power
cable with correctly rated cable only.
• Modifications to the cables can lead to unwanted electromagnetic effects which may make the product
not comply with legal requirements.
• Do not expose the LED fixture to:
Condensing humidity, heavy mist or direct spray;
Ambient temperatures outside the specified range;
Dust and contamination;
Direct sunlight during use or HID light that may heat up the driver.
• Always disconnect the LED fixture from mains before performing any maintenance.
• Always allow for a cool down period of at least 20-30 minutes before touching the LED fixture. Touching the
LED fixture when the fixture is lit or immediately after may result in burns!
• Natural convection removes heat away from the heatsink. In order for the system too properly cool itself, at
least 5cm of space is required between the fixture and the roof of your grow area.
• Do not use abrasive materials or aggressive cleaning agents to clean the LED fixture as this may damage
the secondary optics. Instead use a clean damp or dry fabric/cloth.
• Do not use the LED fixture near flammable, explosive or reactive substances. The LED fixture can reach
temperatures of 40ºC.
• Do not use sulphur vaporizers or water misters.
• The installation and use of the LED fixture is the responsibility of the end user. Incorrect use or installation can
lead to failure and damage to the LED fixture. Damage to the LED fixture and electronic circuitry as a result of
incorrect installation and use revokes the warranty.
4. SAFETY RECOMMENDATIONS AND WARNINGS

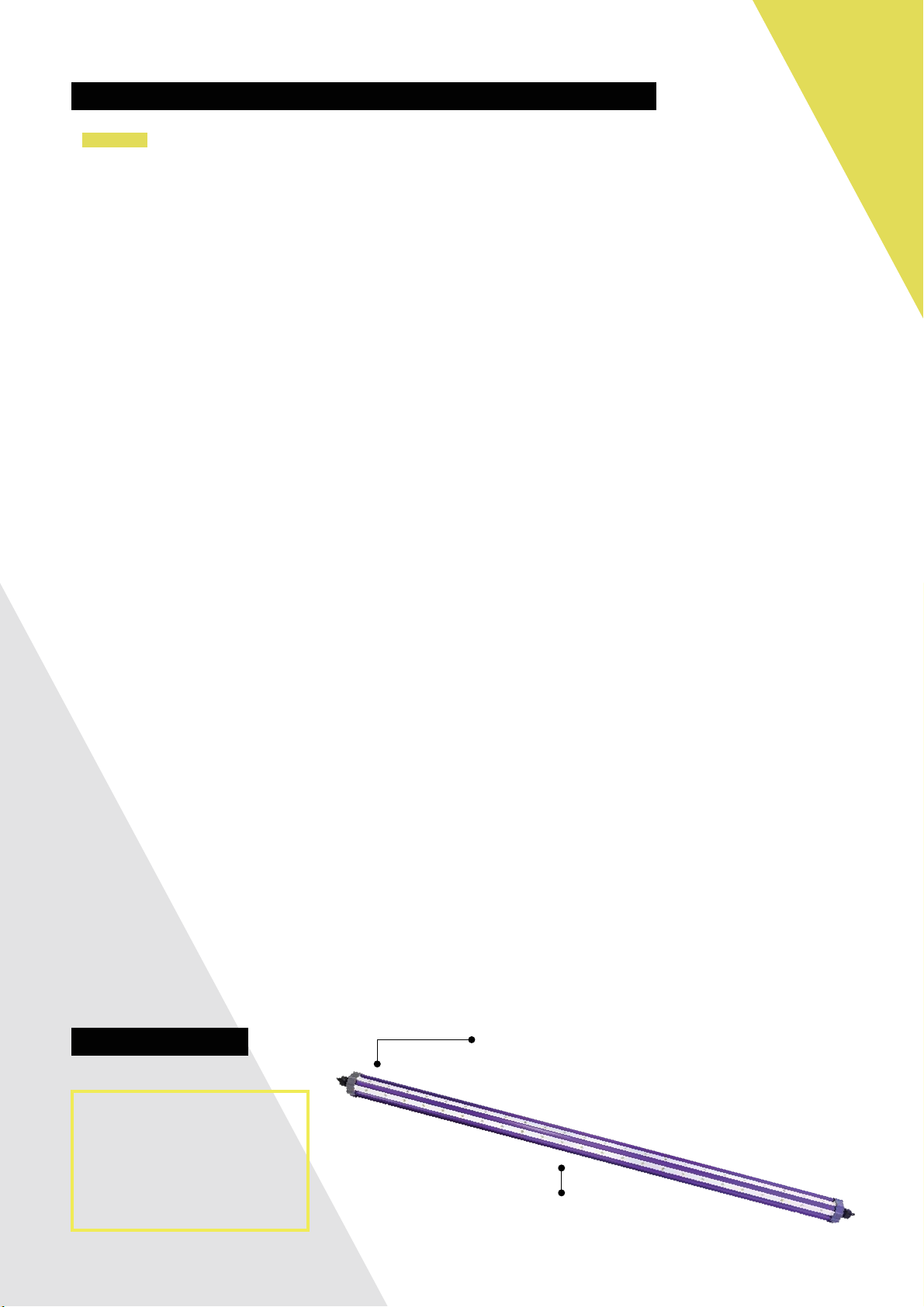

5. CONTENTS
1 X 30W UV LED LIGHT BAR
2 X METAL HANGING HOOKS
1 X MANUAL
[PLS NOTE:
POWER & DAISY-CHAIN CABLES
ARE SOLD SEPARATELY]

6.1 Fixture assembly & installation
6.2 Recommended Coverage
Warning! Mounting and installing the LED fixture must be in accordance with the applicable local laws and
regulations.
Warning! The installer is responsible for correct and safe installation.
Warning! Ensure the local cabling can support the voltage and current requirements of the LED fixture.
Warning! Avoid coiled cables and keep mains leads separated to help prevent electromagnetic interference.
Warning! Do not connect or disconnect the LED fixture under load.
WARNING! The light bar is shipped with a protective plastic cover over the diodes. Please ensure this protective
cover is removed before use!
6. INSTALLATION

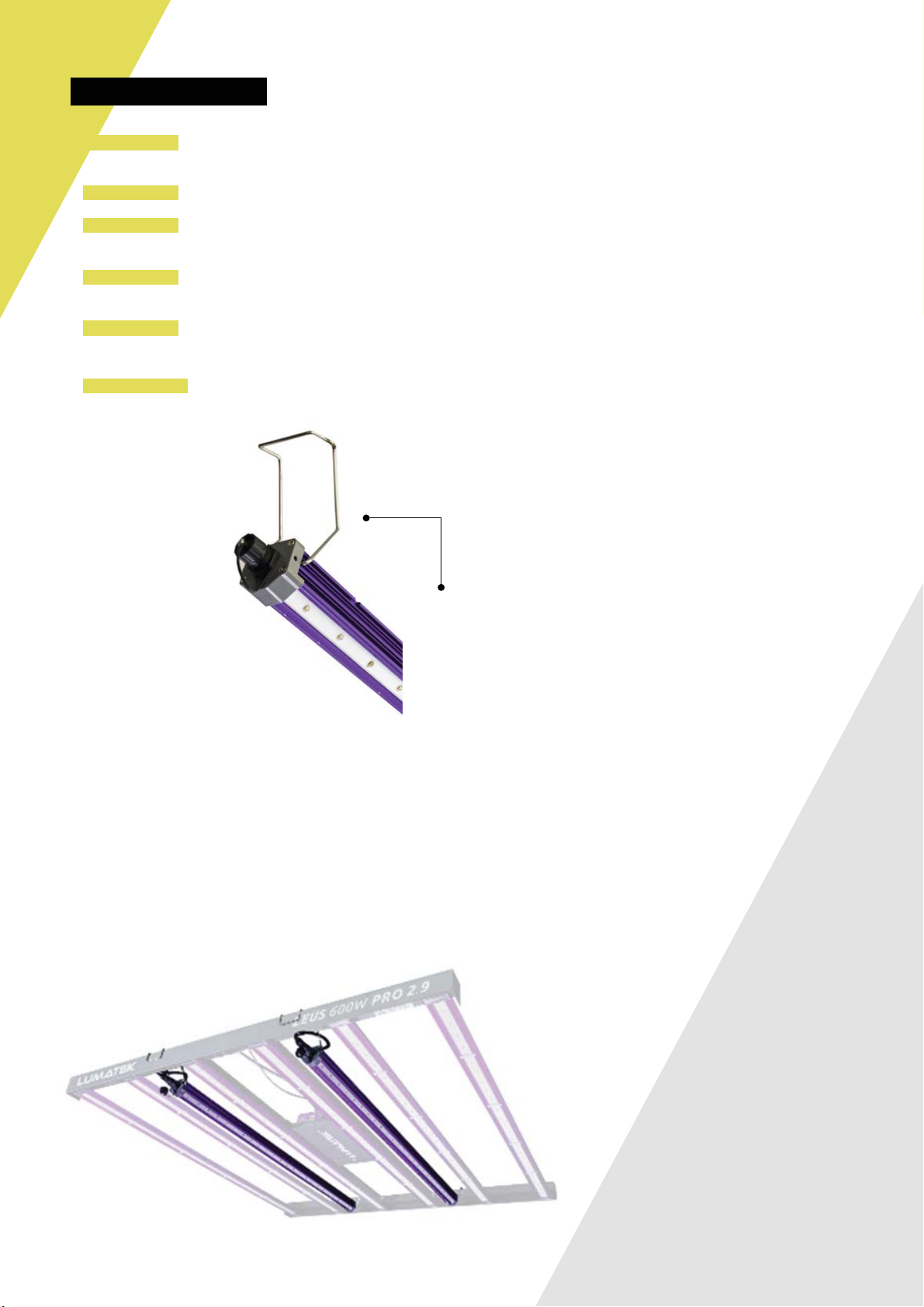

Insert the metal hanger hooks into the mounting
holes on each side of the light bar, at both ends.
The UV bar can be placed between the Zeus
fixture full spectrum bars and supported with the
metal hangers placed over the Zeus frame end
pieces.
Integrate a minimum 3 units of 30W UV Supplemental Light LED Bar, with:
• ZEUS 1000W PRO - 2.0 x 1.5 m footprint
The Lumatek 30W UV Supplemental LED Bar was designed to fit directly into the Zeus fixtures.
To make sure you achieve the best light spread over the canopy, we recommend:
Integrate a minimum of 2 units of 30W UV Supplemental Light LED Bar, with:
• ZEUS 465W 2.6 - 1.2 x 1.2 m footprint
• ZEUS 600W 2.6 - 1.4 x 1.4 m footprint
• ZEUS 465W PRO 2.9 - 1.2 x 1.2 m footprint
• ZEUS 600W PRO 2.9 - 1.4 x 1.4 m footprint
• ZEUS 1000W Xtreme CO2 - 1.5 x 1.5 m footprint w/ CO2 Supplement

6.3 Recommended UV-B + UV-A Radiation Application
Always mix the supplemental UVB + UVA radiation with the Lumatek Zeus Full Spectrum LED Range.
The UV bars have been designed for 12 hours operation to match the flowering photoperiod and can be
switched ON/OFF at the same time as the Zeus full-spectrum fixture.
UV strategic exposure to flowering plants can begin from 4 weeks before harvest and particularly the last 2-3
weeks of bloom when flower and resin development is most present.
For a good UV radiation spread, ensure to install the recommended minimum units and follow the distance to
canopy referred on the Grow Light Strategies table, download from: https://lumatek-lighting.com/education/
If you notice plant damage, we recommend to increase the distance between fixture and canopy or
decrease the UV light output delivered to your plants by reducing the UV photoperiodic time.
6.4 Connecting the UV bar to the mains power
Warning! Make sure mains power is switched off.
Warning! Ensure the power supply cable is not coiled and does not touch any hot surfaces.
Warning! Connect the cables according to local rules, safety regulations and electrical code.
Warning! Do not connect or disconnect the LED fixture under load.
The Lumatek UV LED bar power cable (4m) and the UV LED bar daisy chain cable (1.5m) are both sold sepa-
rately.
The power cable should be connected to the UV bar power input port;
Remove dust cap from UV bar Input connector.
Correctly align connectors and push together until ‘click-locked’.
Connect mains power plug to switching gear/power supply.
Switch on mains power.
To disconnect;
Switch OFF mains power
turn power cable connector twist-lock anti-clockwise and pull apart from bar connector port.
6.5 Connecting UV bars together in series with daisy chain cables
A UV bar power cable is required to power the first UV bar and then further UV bars can be connected in series
from the first bar and powered with the UV daisy chain cables.
Maximum 30pcs UV bar can be daisy-chained from one power source.
Ensure mains power is OFF
Using the Lumatek UV daisy chain cable; connect UV bar [1] power output port to UV bar [2] power input port
by correctly aligning connectors and push together until ‘click-locked’.
Continue until all UV bars are connected.
Switch on mains power.
To disconnect;
Switch OFF mains power
Turn daisy chain cable connector twist-lock anti-clockwise and pull apart from bar connector port.
Warning! Do not connect or disconnect the UV bars under load.

Warning! Disconnect the LED fixture from mains before performing any maintenance or repairs.
Warning! Do not connect or disconnect the LED fixture under load.
Warning! Do not open or disassemble the LED fixture, it contains no serviceable parts inside. Opening the LED
fixture can be dangerous and will void the warranty.
Warning! Always wait 20 – 30 minutes for the LED light bars to cool down before handling.
Caution! Do not clean the LED fixture with detergents, abrasives or other aggressive substances.
Regularly check the LED fixture for dust or dirt build up. Clean if necessary. Contamination may cause
overheating and decreased performance.
Clean the outside of the LED fixture using a dry or damp cloth.
Regularly check the cables of the LED fixture to ensure it is undamaged.
8. STORAGE AND DISPOSAL
7. INSPECTION, MAINTENANCE AND REPAIR
Store the LED fixture in a dry and clean environment, with an ambient temperature of -25ºC to 55ºC.
The product must not be discarded as unsorted municipal waste but must be collected separately for the
purpose of treatment, recovery and environmentally sound disposal.
9. WARRANTY
Lumatek warrants the mechanical and electronic components of their product to be free of defects in materi-
al and workmanship if used under normal operating conditions for a period of one (1) year from the original
date of purchase. If the product shows any defects within this period and that defect is not due to user error or
improper use Lumatek shall, at its discretion, either replace or repair the product using suitable new or recondi-
tioned products or parts. In case Lumatek decides to replace the entire product, this limited warranty shall
apply to the replacement product for the remaining initial warranty period, i.e. one (1) year from the date of
purchase of the original product. For service; return the product to your shop with the original sales receipt.
[email protected]
www.lumatek-lighting.com

BARRA DE LUZ LED SUPLEMENTARIA
LUMATEK DE 30W
MANUAL
ESPANÕL
1. Introducción
3.1 Información general del producto
3.2 Especificaciones técnicas
3.3 Dimensiones de la luminaria
3.4 Gráfico de distribución cuántica espectral
3.5 Curva de distribución luminosa
3.6 Medio Ambiente
3.7 Legal
6.1 Montaje e instalación de accesorios
6.2 Cobertura recomendada
6.3 Aplicación recomendada de la radiación UV-B + UV-A
6.4 Conexión de barra UV a la red eléctrica
6.5 Conexión de barras UV en serie con cables en cadena
2. Descripción del producto
3. Información y especificaciones del producto
4. Recomendaciones de seguridad y advertencias
5. Contenido
7. Inspección, mantenimiento y reparación
8. Almacenamiento y eliminación
9. Garantía
6. Instalación
TABLA DE CONTENIDO

1. INTRODUCCIÓN
Muchas gracias por comprar la barra de luz LED suplementaria Lumatek de 30W. Este manual describe cómo
instalar y utilizar la barra de luces; lea este manual detenidamente antes de intentar instalar u operar cualqui-
er sistema Lumatek. Si usted no se siente cómodo con la instalación de sistemas de iluminación de alto
rendimiento, por favor busque los servicios de un profesional de instalación calificado.
La barra de luz LED suplementaria de 30W de Lumatek ha sido diseñada específicamente para aumentar los
sistemas de luz LED de espectro completo de la serie Zeus de Lumatek durante la etapa de crecimiento de la
planta. Diseñada para conectarse directamente en las luminarias LED Lumatek Zeus, esta unidad tiene una
fuente de alimentación independiente y también puede conectarse en serie con cables de enlace en
cadena.
Investigaciones recientes demuestran que la exposición estratégica de las plantas cultivadas en interiores a la
luz UVA y UVB puede aumentar la producción de metabolitos secundarios y aceites esenciales, así como
inhibir el moho y la infestación de plagas, minimizando la necesidad de intervención química.
La barra UV de 30W ha sido especialmente diseñada para proporcionar las dosis ideales de radiación UV-B
[280-315 nm] y UV-A [315-400 nm] a sus plantas, basándose en el apoyo científico. Una sola luminaria puede
proporcionar 2,2 kJ/día (12 horas) de energía UV-B y 518 kJ/día (12 horas) de energía UV-A. Esto se traduce en
una salida de la lámpara de 100 mW de UV-B y 12000 mW de UVA. Lumatek asegura que esta luminaria no
produzca radiación UV-C.
El cable de conexión en cadena le permitirá conectar fácilmente varias luminarias en serie. Para garantizar el
rendimiento de la unidad, esta barra de LED tiene una única toma de entrada y salida para el cable de
alimentación o el cable de enlace de la cadena, según el uso de dicha barra. Por ello, los cables de
alimentación (4 m) y de cadena (1,5 m) se venden por separado.
2. DESCRIPCIÓN DEL PRODUCTO
3. INFORMACIÓN Y ESPECIFICACIONES DEL PRODUCTO
3.1 Información general del producto
NOMBRE DEL PRODUCTO
NÚMERO DE PARTE
FABRICANTE
EAN
TIPO DE ENCHUFE
Barra de luz LED suplementaria de 30W
LUMLED013
Lumatek EU
5060560031611
REINO UNIDO/EU

3.3 Dimensiones de la luminaria
48 mm
1000 mm
42 mm
3.2 Técnica específica
UV-A (315-400NM)
UV-B (280-315NM)
VOLTAJE DE ENTRADA
CONDUCTOR
POTENCIA DE ENTRADA
HUELLA
IMPERMEABLE / A PRUEBA DE POLVO
ESPERANZA DE VIDA
DISTRIBUCIÓN DE LUZ
FUENTE DE LUZ
DIMENSIONES
PESO
GESTIÓN TÉRMICA
FACTOR DE POTENCIA
TEMPERATURA AMBIENTE MÁXIMA
TEMPERATURA DE FUNCIONAMIENTO
HUMEDAD DE FUNCIONAMIENTO
REGULABLE
CAPACIDAD DE CONEXIÓN EN CADENA
12000 MW
100 MW
220-240V AC 50-60HZ
30W, 220-240V AC 50-60HZ INTEGRADO
30W (+/- 5%)
1.2 X 0.6 M
IP65
L90 > 8500 HORAS
140º
UVA Y UVB LED
1000 X 48 X 42 MM
1.2KG
DISIPADOR TÉRMICO PASIVO
>0.98
25ºC
-10º -- +40ºC
20% - 90% SIN CONDENSACIÓN
NO
SÍ (MÁXIMO 30 UNIDADES)

3.4 Gráfico de distribución cuántica espectral
3.5 Curva de distribución luminosa
3.6 Medio ambiente
La luminaria LED está diseñado para ser utilizado en salas de cultivo con clima controlado, granjas interiores e
invernaderos. El producto puede usarse en ambientes húmedos, pero no puede usarse en ambientes húme-
dos o al aire libre.
El producto funcionará a temperaturas ambiente de -10ºC a 40ºC, pero funcionará a un nivel óptimo entre
20ºC y 30ºC.
El producto funcionará en 20% - 90% de humedad, sin condensación.
3.7 Legal
Este producto cuenta con la certificación CE y cumple con los estándares de
prueba de directivas LVD y EMC.
La barra UV de 30W ha sido desarrollada para su uso con las luminarias LED de espectro
completo Lumatek Zeus. Se recomienda utilizar dos barras UV para complementar cada
luminaria.
Gráfico de espectro SQD (2 unidades de barra LED de
luz suplementaria UV de 30W + ZEUS 6000W PRO 2.9) Gráfico del espectro SQD (barra UV de 30 W)
250 300 350 400 450 500 550 600 650
100
80
60
40
20
0
Wavelenght (nm)
Relative Emission Intersity (%)
RELATIVE INTENSITY vs WAVELENGTH
350 450 550 650 750250
wavelength (nm)
SQD SPECTRUM GRAPH OF ZEUS 600W PRO 2.9 + 2 X 30W UV LED BARS

Warning! ¡Por favor lea atentamente las siguientes advertencias antes de usar o trabajar con el producto!
La barra de luz LED suplementaria LUMATEK de 30W produce radiación electromagnética UVB (casi UV
Erythemal) y UVA (casi UV-luz negra) con longitudes de onda de 280 a 400 nm.
Para evitar cualquier efecto biológico en el cuerpo humano, por favor desconecte la alimentación cuando
instale y/o durante los procesos de mantenimiento de su sistema de cultivo.
Si no puede apagar las barras UV, toda la piel expuesta deberá cubrirse con material opaco, incluyendo la
cara, el cuello, la cabeza, las manos y los brazos. Se supone que las demás partes del cuerpo están cubiertas
si se lleva el atuendo de laboratorio adecuado; pantalones largos, zapatos cerrados, guantes, batas de
laboratorio de manga larga y gafas protectoras.
No mire directamente a la luz, ya que la radiación UVB de la luminaria puede dañar los ojos y la piel.
No restrinja el flujo de aire a través de las luminarias para evitar cualquier acumulación de calor que pueda
reducir drásticamente la vida útil de sus barras LED de suplemento UV.
No ponga la barra LED suplementaria UV en contacto con ninguna superficie mientras esté encendida.
Utilizar sólo en las plantas.
• ¡PRECAUCIÓN! Radiación ultravioleta (UV)
• No mire directamente a la luz UV durante el funcionamiento
• Utilice gafas de protección para evitar la exposición a la luz ultravioleta
• Evite la exposición directa de la piel y los ojos a la luz UV
• Mantenga fuera del alcance de los niños.
-• No abra ni desmonte la luminaria LED, ya que no contiene piezas reparables en su interior. El abrir o
modificar la luminaria LED puede ser peligroso y anulará la garantía.
• No utilice la luminaria LED cuando la luminaria LED o su cable de alimentación estén dañados. Reemplace
el cable de alimentación solo con un cable con clasificación correcta.
• Las modificaciones en los cables pueden dar lugar a efectos electromagnéticos no deseados, lo que hace
que el producto no cumpla con los requisitos legales.
• No exponga el dispositivo LED a:
Humedad condensada, neblina intensa, neblina o rociado directo;
Temperaturas ambientes fuera del rango especificado;
Polvo y contaminación;
Luz solar directa durante el uso o luz HID que podría calentar el balasto.
• Siempre desconecte el dispositivo de la red eléctrica antes de realizar cualquier mantenimiento.
• Siempre permita un período de enfriamiento de al menos 20-30 minutos antes de tocar la luminaria LED. ¡El
tocar la luminaria LED cuando el dispositivo está encendido o inmediatamente después puede provocar
quemaduras!
• La convección natural elimina el calor del disipador térmico. Para que el sistema pueda enfriarse bien, se
requiere al menos 5 cm de espacio entre la luminaria y el techo de su área de cultivo.
• Por favor no utilice materiales abrasivos o agentes de limpieza agresivos para limpiar la luminaria LED, ya
que esto puede dañar la óptica secundaria. En su lugar, utilice un paño limpio, húmedo o seco.
• No utilice el dispositivo cerca de sustancias inflamables, explosivas o reactivas. La luminaria LED puede
alcanzar temperaturas de 40ºC.
• No use vaporizadores de azufre o agua pulverizada.
• La instalación y el uso del dispositivo son responsabilidad del usuario final. El uso o una instalación incorrec-
ta pueden provocar fallas y daños en la luminaria LED. El daño a la luminaria LED y a los circuitos electrónicos
como resultado de una instalación y uso incorrecto revocará la garantía.
4. RECOMENDACIONES DE SEGURIDAD Y ADVERTENCIAS
5. CONTENIDO
1 X BARRA DE LUZ LED UV DE 30W
2 X GANCHOS
COLGANTES DE METAL
1 X MANUAL
[NOTA: LOS CABLES DE
ALIMENTACIÓN Y DE CONEXIÓN
EN CADENA SE VENDEN
POR SEPARADO].

6.1 Montaje e instalación de accesorios
6.2 Cobertura recomendada
¡Advertencia! El montaje e instalación de la luminaria LED debe realizarse de acuerdo con las leyes y regula-
ciones locales aplicables.
¡Advertencia! El instalador tiene la responsabilidad de una instalación correcta y segura.
¡Advertencia! Por favor asegúrese que el cableado local pueda soportar los requisitos de voltaje y corriente
del dispositivo.
¡Advertencia! Evite los cables en espiral y mantenga los cables de alimentación separados para ayudar a
evitar interferencias electromagnéticas.
¡Advertencia! No conecte ni desconecte el dispositivo LED bajo carga.
6. INSTALACIÓN
¡ADVERTENCIA! La barra de luces se envía con una cubierta protectora de plástico sobre los diodos. Asegúrese
de retirar esta funda protectora antes de usar.
Inserte los ganchos metálicos para colgar en los
orificios de montaje de cada lado de la barra de
luces, en ambos extremos.
La barra UV puede colocarse entre las barras de
espectro completo de la luminaria Zeus y apoy-
arse con los colgadores metálicos colocados
sobre las piezas finales del marco Zeus.
Integrar un mínimo de 3 unidades de barra de LEDs de luz suplementaria UV de 30W, con:
• ZEUS 1000W PRO 2.0 - 1,5 x 1,4 m de superficie
La barra LED suplementaria Lumatek de 30W ha sido diseñada para encajar directamente en las luminarias
Zeus.
Para asegurarse de conseguir la mejor distribución de la luz sobre el toldo, recomendamos:
Integrar un mínimo de 2 unidades de Barra LED de Luz Suplementaria UV de 30W, con:
• ZEUS 465W 2,6 - 1,2 x 1,2 m de superficie de apoyo
• ZEUS 600W 2,6 - 1,4 x 1,4 m de superficie
• ZEUS 465W PRO 2,9 - 1,2 x 1,2 m de superficie
• ZEUS 600W PRO 2.9 - 1,4 x 1,4 m de superficie
• ZEUS 1000W Xtreme CO2 - 1,5 x 1,5 m con suplemento de CO2

6.3 Aplicación recomendada de la radiación UV-B + UV-A
Mezcle siempre la radiación suplementaria UVB + UVA con la gama de LEDs Lumatek Zeus Full Spectrum.
Las barras UV han sido diseñadas para un funcionamiento de 12 horas para que coincidan con el fotoperiodo
de floración y pueden encenderse y apagarse al mismo tiempo que el aparato de espectro completo Zeus.
La exposición estratégica a los rayos UV en las plantas en floración puede comenzar desde 4 semanas antes
de la cosecha y, sobre todo, en las últimas 2-3 semanas de floración, cuando el desarrollo de las flores y la
resina está más presente.
Para una buena difusión de la radiación UV, asegúrese de instalar las unidades mínimas recomendadas y siga
la distancia al dosel referida en la tabla de Estrategias de Luz de Crecimiento, descargada de:
https://lumatek-lighting.com/education/
Si observa daños en las plantas, le recomendamos que aumente la distancia entre la luminaria y la copa o
que disminuya la potencia de la luz UV suministrada a sus plantas reduciendo el tiempo de fotoperiodo UV.
6.4 Conexión de barra UV a la red eléctrica
¡Advertencia! Por favor asegúrese que la red eléctrica esté apagada.
¡Advertencia! Asegúrese que el cable de alimentación no esté enrollado y que no toque ninguna superficie caliente.
¡Advertencia! Conecte los cables de acuerdo con las normas locales, las normas de seguridad y el código eléctrico.
¡Advertencia! No conecte ni desconecte el dispositivo LED bajo carga.
El cable de alimentación de la barra de LEDs UV Lumatek (4 m) y el cable en cadena de la barra de LEDs UV (1,5 m)
se venden por separado.
El cable de alimentación deberá conectarse al puerto de entrada de alimentación de la barra UV;
Retire la tapa de polvo del conector de entrada de la barra UV.
Alinee correctamente los conectores y empújelos hasta que encajen.
Conecte el enchufe de alimentación de la red a cambio de engranaje/fuente de alimentación
Encienda la alimentación de red.
Para desconectar:
Dar clic en OFF
gire el bloqueo giratorio del conector del cable de alimentación en sentido contrario a las agujas del reloj y sepárelo
del puerto del conector de la barra.
6.5 Conexión de barras UV en serie con cables en cadena
Se necesita un cable de alimentación de la barra UV para alimentar la primera barra UV y luego se pueden
conectar más barras UV en serie a la primera barra y alimentarlas con los cables UV en cadena.
Se puede conectar en cadena un máximo de 30 unidades de barra UV desde una fuente de alimentación.
Asegúrese que la red eléctrica está desconectada
Utilizando el cable en cadena Lumatek UV, conecte el puerto de salida de energía de la barra UV [1] al
puerto de entrada de energía de la barra UV [2] alineando correctamente los conectores y empujándolos
hasta que se encajen.
Continúe hasta que todas las barras UV estén conectadas.
Encienda la alimentación de red.
Para desconectar:
Dar clic en OFF
Gire el cierre giratorio del conector del cable en cadena en sentido contrario a las agujas del reloj y sepárelo
del puerto del conector de la barra.
¡Advertencia! No conecte o desconecte las barras UV bajo carga.

¡Advertencia! Siempre desconecte el dispositivo de la red eléctrica antes de realizar cualquier mantenimiento.
¡Advertencia! No conecte ni desconecte el dispositivo LED bajo carga.
¡Advertencia! No abra ni desmonte la luminaria LED, ya que no contiene piezas reparables en su interior. El abrir
o modificar la luminaria LED puede ser peligroso y anulará la garantía.
¡Advertencia! Siempre espere de 20 a 30 minutos para que las barras de luz LED se enfríen.
¡Precaución! No limpie el dispositivo con detergentes, abrasivos u otras sustancias agresivas.
Revise regularmente el dispositivo para detectar la presencia de polvo o suciedad acumulada. Límpielo de ser
necesario. La contaminación puede causar sobrecalentamiento y disminución del rendimiento.
Limpie el exterior de la lámpara LED con un paño seco o húmedo.
Compruebe regularmente el cableado del producto para asegurarse que no esté dañado.
8. ALMACENAMIENTO Y ELIMINACIÓN
7. INSPECCIÓN, MANTENIMIENTO Y REPARACIÓN
Almacene la luminaria en un ambiente seco y limpio, con una temperatura ambiente de -25ºC a 55ºC.
No deseche el producto como residuo municipal sin antes clasificarlo, ya que debe recogerse por separado
con fines de tratamiento, recuperación y eliminación ambientalmente racional.
9. GARANTÍA
Lumatek Ltd garantiza que los componentes mecánicos y electrónicos de su producto se encuentran libres
de defectos de material y mano de obra si se utilizan en condiciones normales de funcionamiento durante un
período de un (1) año a partir de la fecha original de compra. Si el producto muestra algún defecto dentro
de este período y el defecto no se debe a un error del usuario o uso indebido, Lumatek deberá, a su discre-
ción, reemplazar o reparar el producto con productos o piezas nuevas o reacondicionadas. En caso de que
Lumatek decida reemplazar el producto completo, esta garantía limitada se aplicará al producto de
reemplazo por el período de garantía inicial restante, es decir, un (1) año a partir de la fecha de compra del
producto original. Para se atendido, devuelva el accesorio a su tienda con el recibo de compra original.
[email protected]
www.lumatek-lighting.com

LUMATEK 30W UV-ZUSATZ-LED
-LICHTLEISTE
HANDBUCH
DEUTSCH
1. Einführung
3.1 Allgemeine Produktinformation
3.3 Abmessungen
3.2 Technische Daten
3.4 Spektrale Quantenverteilungskurve
3.5 Lichtverteilungskurve
3.6 Umwelt
3.7 Rechtliches
6.1 Montage und Installation des Geräts
6.2 Empfohlener Geltungsbereich
6.3 Empfohlene Anwendung von UV-B- und UV-A-Strahlung
6.4 Anschluss der UV-Leiste an das Stromnetz
6.5 Reihenschaltung von UV-Leisten mit Daisy-Chain-Kabeln
2. Produktbeschreibung
3. Produktinformation und Spezifikationen
4. Sicherheitsempfehlungen und Warnhinweise
5. Inhalt
7. Inspektion, Wartung und Reparatur
8. Lagerung und Entsorgung
9. Garantie und Gewährleistung
6. Montage
IHALTSVERZEICHNISS

1. EINLEITUNG
Vielen Dank, dass Sie sich für die Lumatek 30W UV zusätzliche LED-Lichtleiste entschieden haben. Dieses
Handbuch beschreibt die Installation und Verwendung der Lichtleiste; bitte lesen Sie dieses Handbuch
sorgfältig durch, bevor Sie versuchen, ein Lumatek-System zu installieren oder zu bedienen. Wenn Sie mit der
Installation von Hochleistungsbeleuchtungssystemen nicht vertraut sind, sollten Sie die Dienste eines qualifizier-
ten Installateurs in Anspruch nehmen.
Die Lumatek 30W UV ergänzende LED-Lichtleiste wurde speziell entwickelt, um Lumatek Zeus Serie Vollspek-
trum-LED-Wachstumslicht-Systeme während der Blütephase der Pflanze zu ergänzen. Entwickelt, um direkt auf
die Lumatek Zeus LED-Vorrichtungen zu passen, hat diese Einheit eine unabhängige Stromquelle und kann
auch in Reihe mit Daisy-Chain-Link-Kabel zusammen verbunden werden.
Jüngste Forschungsergebnisse zeigen, dass die strategische Bestrahlung von Zimmerpflanzen mit UVA- und
UVB-Licht die Produktion von Sekundärmetaboliten und ätherischen Ölen steigern und Schimmel-, Mehltau-
und Schädlingsbefall hemmen kann, wodurch der Bedarf an chemischen Mitteln minimiert wird.
Die 30W UV-Leiste wurde speziell entwickelt, um die ideale UV-B [280-315 nm] und UV-A [315-400 nm] Strah-
lungsdosis für Ihre Pflanzen zu liefern, die auf wissenschaftlicher Unterstützung basiert. Eine einzige Leuchte kann
2,2 kJ/Tag (12 Stunden) UV-B-Energie und 518 kJ/Tag (12 Stunden) UV-A-Energie liefern. Dies entspricht einer
Leistung von 100 mW UV-B und 12000 mW UVA. Lumatek stellt sicher, dass diese Leuchte keine UV-C-Strahlung
erzeugt.
Mit dem Daisy-Chain-Link-Kabel können Sie ganz einfach mehrere Leuchten in Reihe miteinander verbinden.
Um eine einheitliche Leistung zu gewährleisten, verfügt diese LED-Leiste über eine einzige Eingangs- und
Ausgangsbuchse für das Stromkabel oder das Daisy-Chain-Link-Kabel, je nach Verwendung der Leiste. Aus
diesem Grund sind das Stromkabel (4 m) und das Daisy-Chain-Kabel (1,5 m) separat erhältlich.
2. PRODUKTBESCHREIBUNG
3. PRODUKTINFORMATIONEN UND SPEZIFIKATIONEN
3.1 Allgemeine Produktinformationen
PRODUKTNAME
PRODUKT-CODE
HERSTELLER
EAN
STECKERTYP
30W UV ergänzende LED-Lichtleiste
LUMLED013
Lumatek EU
5060560031611
UK/EU

3.3 Abmessungen
48 mm
1000 mm
42 mm
3.2 Specifiche tecniche
UV-A (315-400NM)
UV-B (280-315NM)
EINGANGSSPANNUNG
TREIBER
EINGANGSLEISTUNG
FUßABDRUCK
WASSERDICHT/STAUBDICHT
LEBENSDAUER
LICHTVERTEILUNG
LICHTQUELLE
ABMESSUNGEN
GEWICHT
THERMISCHES MANAGEMENT
LEISTUNGSFAKTOR
MAXIMALE UMGEBUNGSTEMPERATUR
ARBEITSTEMPERATUR
LUFTFEUCHTIGKEIT IM BETRIEB
DIMMBAR
DAISY-CHAIN-FÄHIGKEIT
12000 MW
100 MW
220-240V AC 50-60HZ
30W, 220-240V AC 50-60HZ INTEGRIERT
30W (+/- 5%)
1.2 X 0.6 M
IP65
L90 > 8500 STD
140º
UVA & UVB LED
1000 X 48 X 42 MM
1.2KG
PASSIVER KÜHLKÖRPER
>0.98
25ºC
-10º -- +40ºC
20% - 90% NICHT KONDENSIEREND
NEIN
JA (MAX. 30 STÜCK)
