Makita 3700B User manual

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l’utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
Trimmer
Affleureuse
Recortadora
3700B
007105
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO

2
ENGLISH
SPECIFICATIONS
•Due to our continuing programme of research and development, the specifications herein are subject to change
without notice.
•Note: Specifications may differ from country to country.
GENERAL SAFETY RULES
GEA001-3
WARNING:
Read all instructions. Failure to follow all
instructions listed below may result in elec-
tric shock, fire and/or serious injury. The
term “power tool”in all of the warnings listed
below refers to your mains-operated
(corded) power tool or battery-operated
(cordless) power tool.
SAVE THESE INSTRUCTIONS
Work area safety
1. Keep work area clean and well lit. Cluttered and
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while oper-
ating a power tool. Distractions can cause you to
lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of
electric shock.
Personal safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
10. Use safety equipment. Always wear eye protec-
tion. Safety equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personal inju-
ries.
11. Avoid accidental starting. Ensure the switch is in
the off-position before plugging in. Carrying
power tools with your finger on the switch or plug-
ging in power tools that have the switch on invites
accidents.
12. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
13. Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
power tool in unexpected situations.
14. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewellery
or long hair can be caught in moving parts.
15. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
these devices can reduce dust-related hazards.
Model 3700B
Collet chuck capacity 1/4”
No load speed (RPM) 28,000/min.
Overall length 234 mm (9-1/4”)
Net weight 1.6 kg (3.5 lbs)

3
Power tool use and care
16. Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it was designed.
17. Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired.
18. Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety
measures reduce the risk of starting the power tool
accidentally.
19. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
20. Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tools operation. If damaged, have the power tool
repaired before use. Many accidents are caused by
poorly maintained power tools.
21. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
22. Use the power tool, accessories and tool bits
etc. in accordance with these instructions and in
the manner intended for the particular type of
power tool, taking into account the working con-
ditions and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Service
23. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
24. Follow instruction for lubricating and changing
accessories.
25. Keep handles dry, clean and free from oil and
grease.
GEB019-1
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to trimmer safety rules. If you use this tool unsafely
or incorrectly, you can suffer serious personal injury.
1. Hold power tools by insulated gripping surfaces
when performing an operation where the cut-
ting tool may contact hidden wiring or its own
cord. Contact with a “live”wire will make exposed
metal parts of the tool “live”and shock the operator.
2. Use clamps or another practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body
leaves it unstable and may lead to loss of control.
3. Wear hearing protection during extended period
of operation.
4. Handle the bits very carefully.
5. Check the bit carefully for cracks or damage
before operation. Replace cracked or damaged
bit immediately.
6. Avoid cutting nails. Inspect for and remove all
nails from the workpiece before operation.
7. Hold the tool firmly.
8. Keep hands away from rotating parts.
9. Make sure the bit is not contacting the work-
piece before the switch is turned on.
10. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or wob-
bling that could indicate improperly installed
bit.
11. Be careful of the bit rotating direction and the
feed direction.
12. Do not leave the tool running. Operate the tool
only when hand-held.
13. Always switch off and wait for the bit to come to
a complete stop before removing the tool from
workpiece.
14. Do not touch the bit immediately after opera-
tion; it may be extremely hot and could burn
your skin.
15. Do not smear the tool base carelessly with thin-
ner, gasoline, oil or the like. They may cause
cracks in the tool base.
16. Draw attention to the need to use cutters of the
correct shank diameter and which are suitable
for the speed of the tool.
17. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier
safety data.
18. Always use the correct dust mask/respirator for
the material and application you are working
with.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules
stated in this instruction manual may cause
serious personal injury.

4

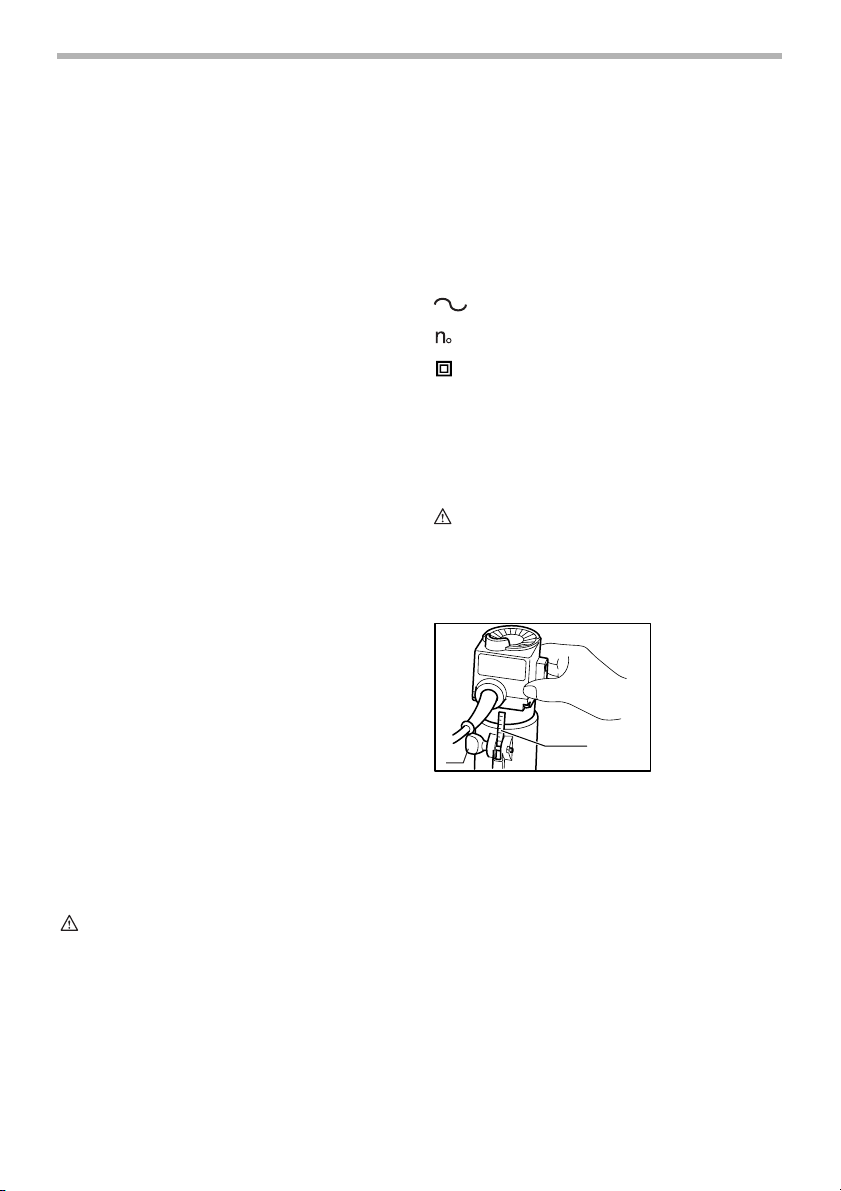

SYMBOLS
USD201-2
The followings show the symbols used for tool.
V............................volts
A...........................amperes
Hz..........................hertz
....................alternating current
.......................no load speed
.......................Class II Construction
.../min....................revolutions or reciprocation per
minute
FUNCTIONAL DESCRIPTION
CAUTION:
•Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.

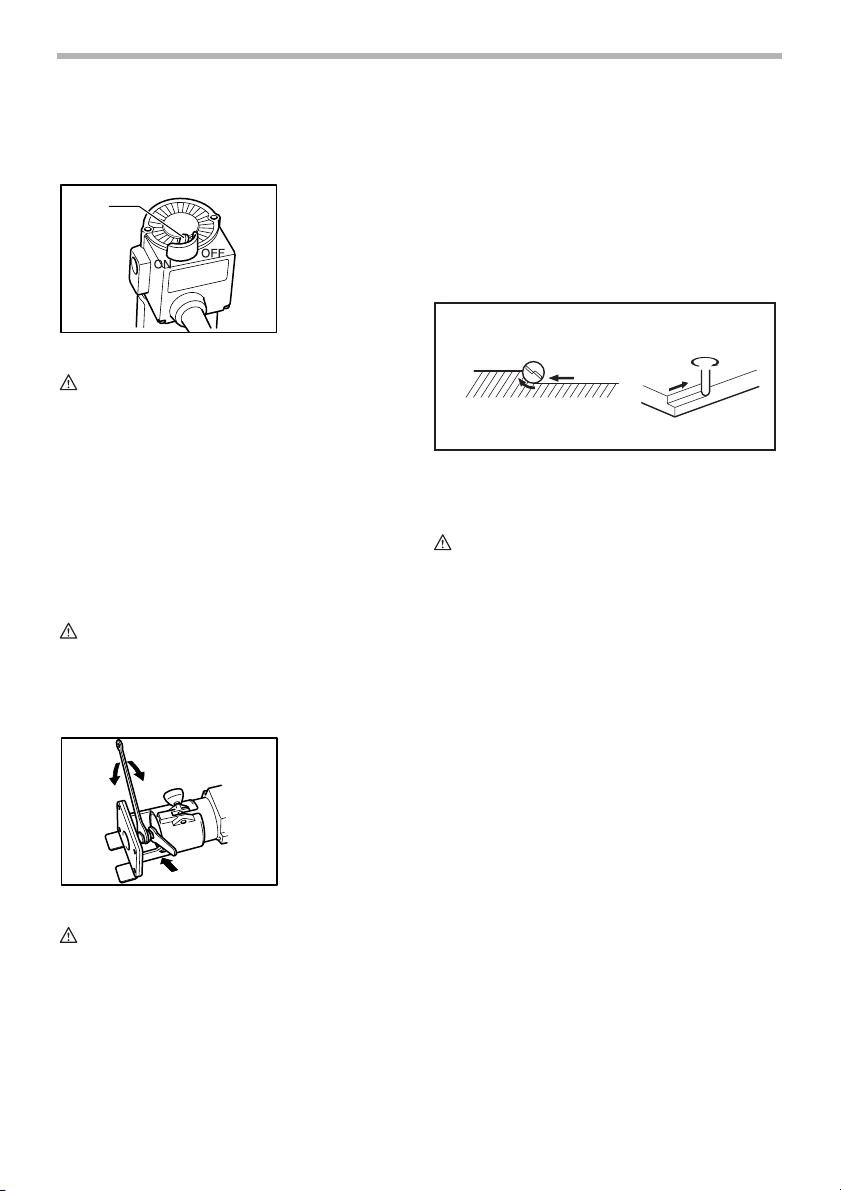

Adjusting depth of cut
Place the tool on a flat surface. Loosen the clamp screw
and move the tool body until the bit just touches the flat
surface. Tighten the clamp screw slightly. Place the tool
on its side and loosen the clamp screw. Move the tool
base until the desired depth of cut is obtained. Depth of
cut can be checked with the scale label (1 mm (3/64”) per
graduation) on the tool. Then tighten the clamp screw
securely.
Switch action
CAUTION:
•Before plugging in the tool, always be sure that the
tool is switched off.
•Switch can be locked in “ON”position for ease of
operator comfort during extended use. Apply cau-
tion when locking tool in “ON”position and maintain
firm grasp on tool.
To start the tool, move the switch lever to the I (ON) posi-
tion. To stop the tool, move the switch lever to the O
(OFF) position.
ASSEMBLY
CAUTION:
•Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing trimmer bit
CAUTION:
•Do not tighten the collet nut without inserting a bit,
or the collet cone will break.
•Use only the wrenches provided with the tool.
Insert the bit all the way into the collet cone and tighten
the collet nut securely with the two wrenches.
To remove the bit, follow the installation procedure in
reverse.

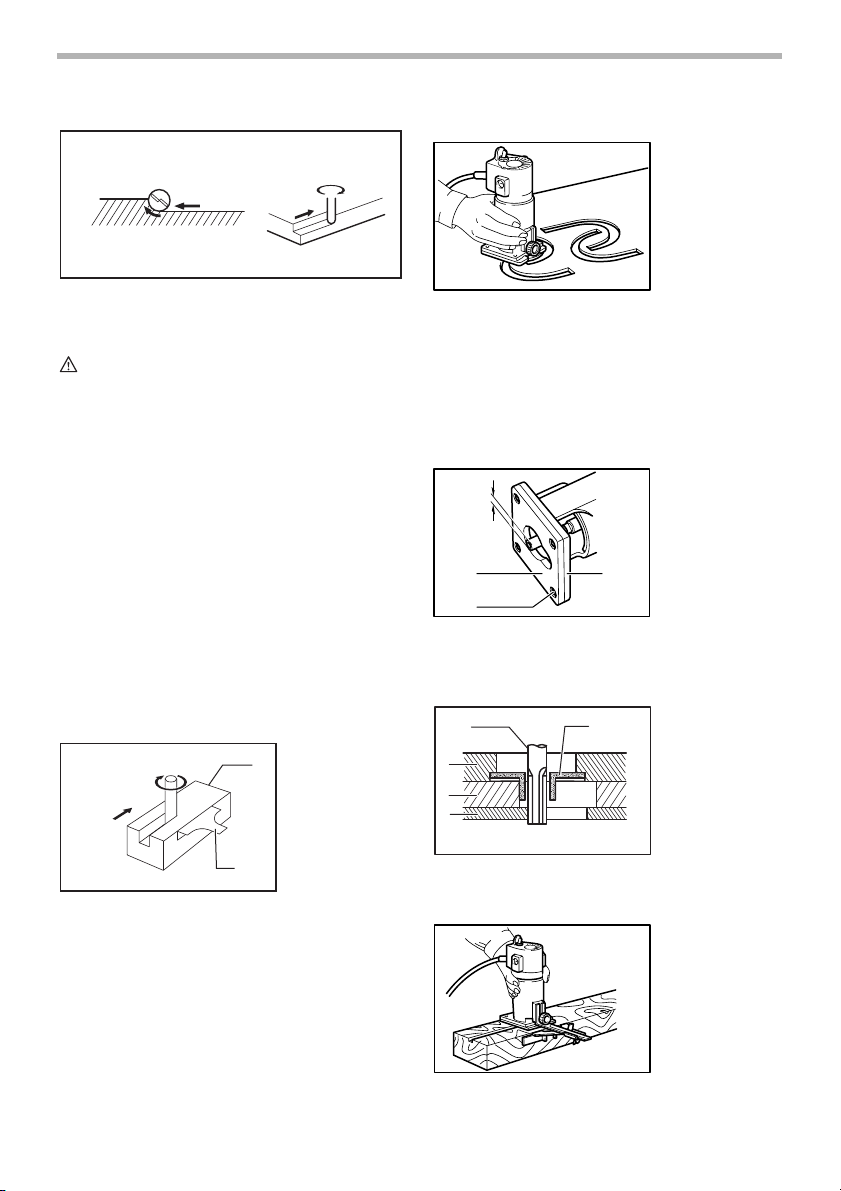

OPERATION
Set the tool base on the workpiece to be cut without the
bit making any contact. Then turn the tool on and wait
until the bit attains full speed. Move the tool forward over
the workpiece surface, keeping the tool base flush and
advancing smoothly until the cutting is complete.
When doing edge cutting, the workpiece surface should
be on the left side of the bit in the feed direction.
1. Scale label
2. Clamp screw
1. Switch lever
1
2
007107
1
007108
1. Loosen
2. Tighten
3. Hold
12
3
007106

5
CAUTION:
•Since excessive cutting may cause overload of the
motor or difficulty in controlling the tool, the depth of
cut should not be more than 3 mm (1/8”) at a pass
when cutting grooves. When you wish to cut
grooves more than 3 mm (1/8”) deep, make several
passes with progressively deeper bit settings.
NOTE:
•Moving the tool forward too fast may cause a poor
quality of cut, or damage to the bit or motor. Moving
the tool forward too slowly may burn and mar the
cut. The proper feed rate will depend on the bit size,
the kind of workpiece and depth of cut. Before
beginning the cut on the actual workpiece, it is
advisable to make a sample cut on a piece of scrap
lumber. This will show exactly how the cut will look
as well as enable you to check dimensions.
•When using the trimmer shoe, the straight guide or
the trimmer guide, be sure to keep it on the right
side in the feed direction. This will help to keep it
flush with the side of the workpiece.

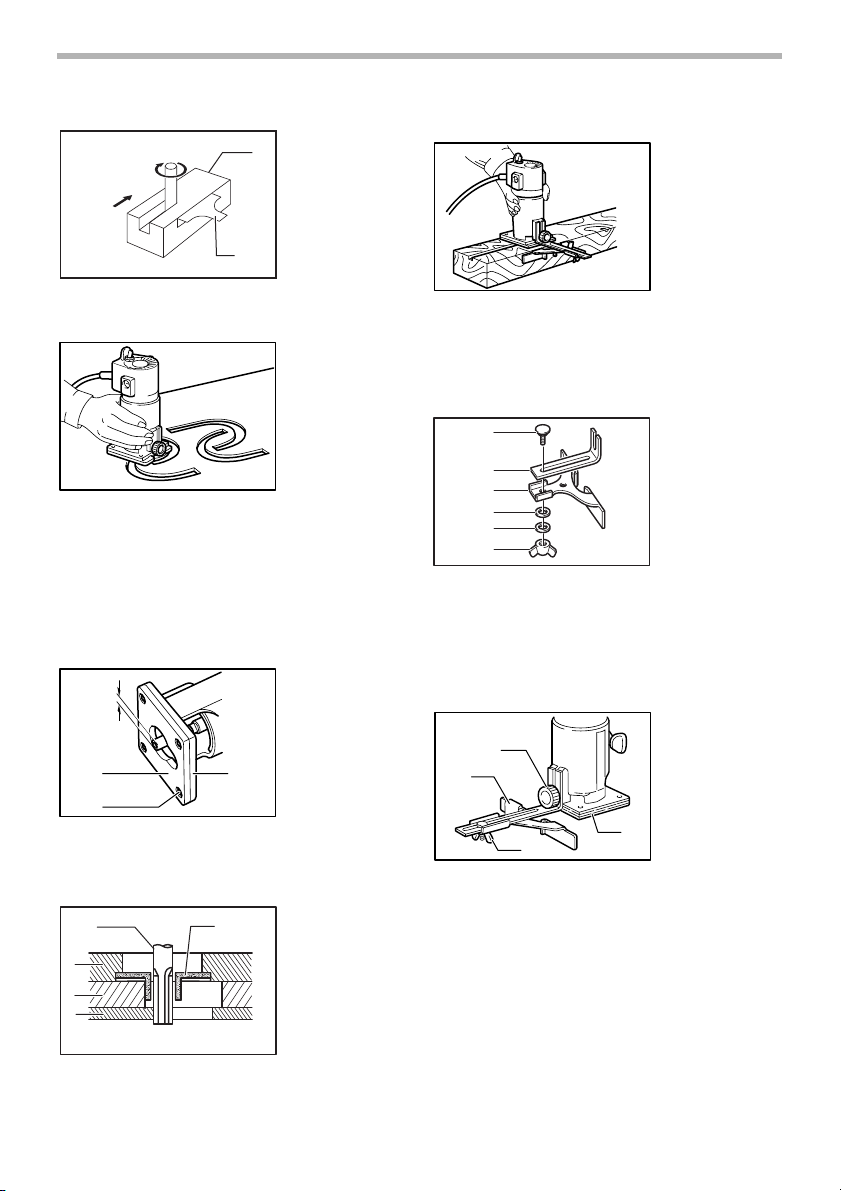

Templet guide
The templet guide provides a sleeve through which the
bit passes, allowing use of the trimmer with templet pat-
terns.
Remove the chip deflector.
Loosen the screws and remove the base protector. Place
the templet guide on the base and replace the base pro-
tector. Then secure the base protector by tightening the
screws.
Secure the templet to the workpiece. Place the tool on
the templet and move the tool with the templet guide slid-
ing along the side of the templet.
Straight guide (Accessory)
1. Workpiece 2. Bit revolving direction
3. View from the top of the
tool 4. Feed direction
1. Feed direction
2. Bit revolving
direction
3. Workpiece
4. Straight guide
123
44
2
001984
1
23
4
001985
1. Base protector
2. Screw
3. Base
1. Bit
2. Templet guide
3. Base
4. Templet
5. Workpiece
007112
10mm
(3/8")
1
2
3
007113
12
3
4
5
003264
007109

6
The straight guide is effectively used for straight cuts
when chamfering or grooving.
Attach the guide plate to the straight guide with the bolt,
the wave washer, the flat washer and the wing nut.
Remove the chip deflector.
Attach the straight guide with the clamp screw (A).
Loosen the wing nut on the straight guide and adjust the
distance between the bit and the straight guide. At the
desired distance, tighten the wing nut securely.
When cutting, move the tool with the straight guide flush
with the side of the workpiece.

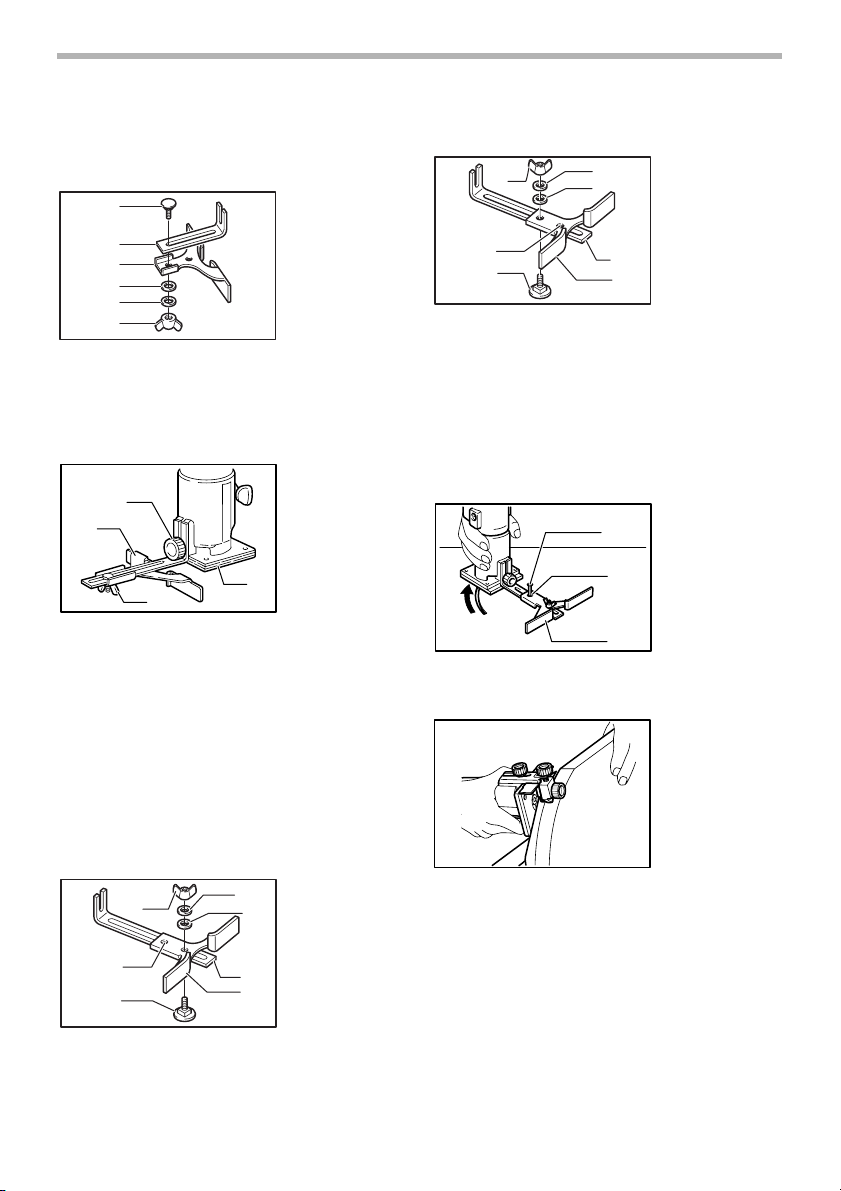

Circular work
Circular work may be accomplished if you assemble the
straight guide and guide plate as shown in the figures.
Min. and max. radius of circles to be cut (distance
between the center of circle and the center of bit) are as
follows:
Min.: 70 mm (2-3/4”)
Max.: 221 mm (8-11/16”)
For cutting circles between 70 mm (2-3/4”) and 121 mm
(4-3/4”) in radius.
For cutting circles between 121 mm (4-3/4”) and 221 mm
(8-11/16”) in radius.
NOTE:
•Circles between 172 mm (6-3/4”) and 186 mm (7-5/
16”) in radius cannot be cut using this guide.
Align the center hole in the straight guide with the center
of the circle to be cut. Drive a nail less than 6 mm (1/4”)
in diameter into the center hole to secure the straight
guide. Pivot the tool around the nail in clockwise direc-
tion.
Trimmer guide
Trimming, curved cuts in veneers for furniture and the like
can be done easily with the trimmer guide. The guide
roller rides the curve and assures a fine cut.
Install the trimmer guide on the tool base with the clamp
screw (A). Loosen the clamp screw (B) and adjust the
distance between the bit and the trimmer guide by turn-
ing the adjusting screw (1 mm (3/64”) per turn). At the
desired distance, tighten the clamp screw (B) to secure
the trimmer guide in place.
1. Bolt
2. Guide plate
3. Straight guide
4. Flat washer
5. Wave washer
6. Wing nut
1. Clamp screw
(A)
2. Straight guide
3. Wing nut
4. Base
1. Wing nut
2. Wave washer
3. Flat washer
4. Guide plate
5. Straight guide
6. Center hole
7. Bolt
1
2
3
4
5
6
001990
1
2
3
4
004559
12
3
4
5
6
7
001993
1. Wing nut
2. Wave washer
3. Flat washer
4. Guide plate
5. Straight guide
6. Center hole
7. Bolt
1. Nail
2. Center hole
3. Straight guide
12
3
4
5
6
7
001994
1
2
3
007110
007111

7
When cutting, move the tool with the guide roller riding
the side of the workpiece.
Trimmer shoe (Optional accessory)
By attaching the trimmer shoe, you can obtain a right-
angle guide surface for the trimmer base guide. This
enables accurate chamfering and similar edge work.
Remove the trimmer guide from the tool. Install the trim-
mer shoe on the tool base with the adjusting screw and
the clamp screw (B). Loosen the clamp screw (B) and
adjust the distance between the bit and the trimmer shoe
by turning the adjusting screw (1 mm (3/64”) per turn). At
the desired distance, tighten the clamp screw (B) to
secure the trimmer shoe in place. When cutting, feed the
tool in the direction of the arrow on the trimmer shoe.
MAINTENANCE
CAUTION:
•Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
Replacing carbon brushes
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized or Factory Service Centers,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
•These accessories or attachments are recom-
mended for use with your Makita tool specified in
this manual. The use of any other accessories or
attachments might present a risk of injury to per-
sons. Only use accessory or attachment for its
stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
•Straight & groove forming bits
•Edge forming bits
•Laminate trimming bits
1. Clamp screw
(A)
2. Adjusting screw
3. Clamp screw
(B)
4. Trimmer guide
1. Workpiece
2. Bit
3. Guide roller
1. Adjusting screw
2. Clamp screw
(B)
3. Guide holder
4. Clamp screw
(A)
5. Trimmer shoe
1
2
3
4
004563
1
2
3
001998
007114
1
2
3
4
5
007115
1. Limit mark
1. Screwdriver
2. Brush holder
cap
1
001145
1
2
007116

8
•Straight guide assembly
•Trimmer guide assembly
•Trimmer shoe
•Templet guide
•Collet cone 6.35 mm (1/4”)
•Wrench 10
•Wrench 17
EN0006-1
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period of
ONE YEAR from the date of original purchase. Should
any trouble develop during this one year period, return
the COMPLETE tool, freight prepaid, to one of Makita’s
Factory or Authorized Service Centers. If inspection
shows the trouble is caused by defective workmanship or
material, Makita will repair (or at our option, replace)
without charge.
This Warranty does not apply where:
•repairs have been made or attempted by others:
•repairs are required because of normal wear and
tear:
•the tool has been abused, misused or improperly
maintained:
•alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-
AGES FROM THE SALE OR USE OF THE PRODUCT.
THIS DISCLAIMER APPLIES BOTH DURING AND
AFTER THE TERM OF THIS WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF “MERCHANTABILITY”AND “FITNESS FOR A SPE-
CIFIC PURPOSE,”AFTER THE ONE YEAR TERM OF
THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.
Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above limi-
tation or exclusion may not apply to you. Some states do
not allow limitation on how long an implied warranty lasts,
so the above limitation may not apply to you.

9
FRANÇAIS
SPÉCIFICATIONS
•Le fabricant se réserve le droit de modifier sans avertissement les spécifications.
•Note: Les spécifications peuvent varier selon les pays.
CONSIGNES DE SÉCURITÉ
GÉNÉRALES
GEA001-3
AVERTISSEMENT:
Veuillez lire l’ensemble des présentes
instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure
grave si toutes les instructions énumérées
ci-dessous ne sont pas respectées. Dans
tous les avertissements ci-dessous, le terme
“outil électrique”fait référence aux outils
électriques qui fonctionnent sur le secteur
(avec un cordon d’alimentation) et aux outils
électriques alimentés par batterie (sans
cordon d’alimentation).
CONSERVEZ CES
INSTRUCTIONS
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées et
sombres ouvrent grande la porte aux accidents.
2. N’utilisez pas les outils électriques dans des
atmosphères explosives, telles qu’en présence
de liquides, de gaz ou de poussières
inflammables. Les outils électriques produisent des
étincelles au contact desquelles la poussière ou les
vapeurs risqueraient de s’enflammer.
3. Assurez-vous qu’aucun enfant ou passant ne
s’approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l’outil si votre attention est détournée.
Sécurité en matière d’électricité
4. La fiche des outils électriques doit être conçue
pour la prise de courant utilisée. Ne modifiez
jamais la fiche de quelque façon que ce soit.
N’utilisez aucun adaptateur de fiche sur les
outils électriques avec mise à la terre. En ne
modifiant pas les fiches et en les insérant dans des
prises de courant pour lesquelles elles ont été
conçues vous réduirez les risques de choc
électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux, radiateurs,
cuisinières et réfrigérateurs. Le risque de choc
électrique augmentera si votre corps se trouve mis à
la terre.
6. N’exposez pas les outils électriques à la pluie et
évitez qu’ils ne soient mouillés. Les risques de
choc électrique augmentent lorsque de l’eau
pénètre dans un outil électrique.
7. Ne maltraitez pas le cordon. N’utilisez jamais le
cordon pour transporter l’outil électrique, pour
tirer dessus ou pour le débrancher. Maintenez le
cordon à l’écart des sources de chaleur, de
l’huile, des objets à bords tranchants et des
pièces en mouvement. Le risque de choc
électrique augmente lorsque les cordons sont
endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l’extérieur, utilisez un cordon prolongateur prévu
à cette fin. Les risques de choc électrique
diminuent lorsqu’un cordon conçu pour l’extérieur
est utilisé.
Sécurité personnelle
9. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utilisez
un outil électrique. Évitez d’utiliser un outil
électrique si vous êtes fatigué ou si vous avez
pris une drogue, de l’alcool ou un médicament.
Un moment d’inattention pendant l’utilisation d’un
outil électrique peut entraîner une grave blessure.
10. Utilisez des dispositifs de sécurité. Portez
toujours des lunettes de protection. Les risques
Modèle 3700B
Capacitédu mandrin àbague 1/4”
Vitesse àvide (T/MIN) 28,000/min.
Longueur totale 234 mm (9-1/4”)
Poids net 1.6 kg (3.5 lbs)

10
de blessure diminueront si vous utilisez des
dispositifs de sécuritétels qu’un masque
antipoussières, des chaussures àsemelle
antidérapante, une coiffure résistante ou une
protection d’oreilles.
11. Prévenez tout démarrage accidentel. Assurez-
vous que l’interrupteur est en position d’arrêt
avant de brancher l’outil. Vous ouvrez toute
grande la porte aux accidents si vous transportez
les outils électriques en gardant le doigt sur la
gâchette ou si vous les branchez alors que
l’interrupteur se trouve en position de marche.
12. Retirez toute clé de réglage ou autre type de clé
avant de mettre l’outil sous tension. Toute clé
laissée en place sur une pièce rotative de l’outil
électrique peut entraîner une blessure.
13. Maintenez une position stable. Assurez-vous
d’avoir une bonne prise au sol et une bonne
position d’équilibre en tout temps. Vous aurez
ainsi une meilleure maîtrise de l’outil en cas de
situation imprévue.
14. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à l’écart
des pièces en mouvement. Les pièces en
mouvement risqueraient de happer les vêtements
amples, les bijoux ou les cheveux longs.
15. Si des accessoires sont fournis pour raccorder
un appareil d’aspiration et de collecte de la
poussière, assurez-vous que les raccordements
sont corrects et que l’appareil est bien utilisé.
L’utilisation de tels accessoires permet de réduire
les risques liés àla présence de poussière dans l’air.
Utilisation et entretien des outils
électriques
16. Ne forcez pas l’outil électrique. Utilisez l’outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l’outil électrique adéquat
et respectez le régime pour lequel il a étéconçu, il
effectuera un travail de meilleure qualitéet de façon
plus sécuritaire.
17. N’utilisez pas l’outil électrique s’il n’est pas
possible de mettre sa gâchette en position de
marche et d’arrêt. Un outil électrique dont
l’interrupteur est défectueux représente un danger et
doit être réparé.
18. Débranchez la fiche de la source d’alimentation
et/ou retirez le bloc-pile de l’outil électrique
avant d’effectuer tout réglage, de changer un
accessoire ou de ranger l’outil électrique. Ces
mesures préventives réduiront les risques de
démarrage accidentel de l’outil électrique.
19. Après l’utilisation d’un outil électrique, rangez-le
hors de portée des enfants et ne laissez aucune
personne l’utiliser si elle n’est pas familiarisée
avec l’outil électrique ou les présentes
instructions d’utilisation. Les outils électriques
représentent un danger entre les mains de
personnes qui n’en connaissent pas le mode
d’utilisation.
20. Ne négligez pas l’entretien des outils
électriques. Assurez-vous que les pièces
mobiles ne sont ni désalignées ni coincées,
qu’aucune pièce n’est cassée et que l’outil
électrique n’a subi aucun dommage pouvant
affecter son bon fonctionnement. Si l’outil
électrique est endommagé, faites-le réparer
avant de l’utiliser à nouveau. De nombreux
accidents sont causés par des outils électriques mal
entretenus.
21. Maintenez les outils tranchants bien aiguisés et
propres. Un outil tranchant dont l’entretien est
effectuécorrectement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile àmaîtriser.
22. Utilisez l’outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions et de la façon prévue pour ce type
particulier d’outil électrique, en tenant compte
des conditions de travail et du type de travail à
effectuer. L’utilisation d’un outil électrique àdes fins
autres que celles prévues est potentiellement
dangereuse.
Service
23. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d’origine. Cela
permettra d’assurer le maintien de la sûretéde l’outil
électrique.
24. Suivez les instructions de lubrification et de
changement des accessoires.
25. Maintenez les poignées sèches, propres et
exemptes d’huile ou de graisse.
GEB019-1
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec l’outil, en négligeant le respect rigoureux des
règles de sécurité qui accompagnent l’affleureuse.
L’utilisation non sécuritaire ou incorrecte de cet outil
comporte un risque de blessure grave.
1. Tenez l’outil électrique par ses surfaces de
prise isolées pendant toute opération où l’outil
de coupe pourrait venir en contact avec un
câblage dissimulé ou avec son propre cordon.
En cas de contact avec un conducteur sous
tension, les pièces métalliques àdécouvert de
l’outil transmettraient un choc électrique à
l’utilisateur.
2. Utilisez des dispositifs de serrage ou un autre
moyen pratique pour fixer la pièce à une

11
surface de travail stable. La pièce sera instable et
vous risquerez d’en perdre la maîtrise si vous la
tenez avec une main ou l’appuyez simplement
contre une partie du corps.
3. Portez une protection d’oreille lors des travaux
de longue durée.
4. Maniez les fraises avec soin.
5. Vérifiez bien l’absence de fissures ou de
dommages sur la fraise avant l’utilisation.
Remplacez immédiatement toute fraise fissurée
ou endommagée.
6. Évitez les clous. Avant de travailler votre pièce,
inspectez-la et retirez-en tous les clous.
7. Tenez l’outil fermement.
8. Gardez les mains éloignées des pièces en
rotation.
9. Assurez-vous que la lame ne touche pas la
pièce à travailler avant que le contact ne soit
mis.
10. Avant de commencer à travailler, laissez tourner
l’outil à vide un instant ; assurez-vous qu’il n’y
a ni vibration ni ballottement, ce qui indiquerait
une fraise mal fixée.
11. Vérifiez toujours le sens de rotation de la fraise
et le sens de déplacement de l’outil.
12. N’abandonnez pas l’outil alors qu’il tourne. Ne
faites fonctionner l’outil qu’une fois que vous
l’avez bien en main.
13. Avant de retirer l’outil de la pièce, coupez
toujours le contact et attendez que la fraise soit
complètement arrêtée.
14. Ne touchez pas la fraise immédiatement après
son arrêt ; elle peut être extrêmement chaude et
pourrait vous brûler.
15. Veillez à maintenir la base de l’outil à l’écart des
produits tels que du diluant, de l’essence ou de
l’huile. Ils peuvent causer des fissures sur la
base de l’outil.
16. Attirez l’attention sur la nécessité d’utiliser des
couteaux ayant le diamètre de queue adéquat et
adaptées à la vitesse de l’outil.
17. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter l’inhalation
de ces poussières ou leur contact avec la peau.
Conformez-vous aux consignes de sécurité du
fournisseur du matériau.
18. Utilisez toujours un masque antipoussières ou
un masque filtrant approprié au matériau à
travailler et à l’outil utilisé.
CONSERVEZ CE MODE
D’EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l’outil ou
l’ignorance des consignes de sécurité du
présent manuel d’instructions peuvent
entraîner une grave blessure.
SYMBOLES
USD201-2
Les symboles utilisés pour l’outil sont présentés ci-
dessous.
V...........................volts
A...........................ampères
Hz .........................hertz
...................courant alternatif
.......................vitesse àvide
.......................construction, catégorie II
.../min ...................tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant de l’ajuster ou de vérifier son
fonctionnement.
Réglage de la profondeur de coupe
Posez l’outil sur une surface plane. Desserrez la vis de
serrage et déplacez le corps de l’outil jusqu’à ce que la
fraise entre juste en contact avec la surface plane.
Serrez légèrement la vis de serrage. Posez l’outil sur le
côtéet desserrez la vis de serrage. Déplacez l’embase
de l’outil jusqu’à ce que la profondeur de coupe désirée
soit obtenue. Vous pouvez vérifier la profondeur de
coupe àl’aide de l’étiquette graduée (1 mm (3/64”) par
1. Étiquette
graduée
2. Vis de serrage
1
2
007107

12
graduation) sur l’outil. Serrez ensuite fermement la vis de
serrage.
Interrupteur
ATTENTION:
•Toujou r s v érifier que l’outil soit mis sur l’arrêt avant
de le brancher.
•Pour rendre le travail de l’utilisateur plus confortable
lors d’une utilisation prolongée, l’interrupteur peut
être verrouilléen position de marche. Soyez
prudent lorsque vous verrouillez l’outil en position
de marche, et maintenez une poigne solide sur
l’outil.
Pour démarrer l’outil, poussez le levier d’interrupteur du
côtéI (ON). Pour l’arrêter, poussez le du côte O (OFF).
ASSEMBLAGE
ATTENTION:
•Avant d’effectuer toute intervention sur l’outil,
assurez-vous toujours qu’il est hors tension et
débranché.
Pose et dépose de la fraise d’affleurage
ATTENTION:
•Ne serrez pas l’écrou de mandrin sans y avoir
inséréune fraise, sinon vous risquez de briser le
cône de mandrin.
•N’utilisez que les clés fournies avec l’outil.
Insérez la fraise àfond dans le cône du mandrin et
serrez bien l’écrou de mandrin àl’aide des deux clés.
Pour retirer la fraise, suivez la procédure d’installation en
sens inverse.
UTILISATION
Poser l’embase de l’outil sur la pièce àtravailler sans que
la fraise touche quoi que ce soit. Mettez ensuite le
contact et attendez que la fraise ait atteint sa pleine
vitesse. Déplacez l’outil vers l’avant sur la surface de la
pièce àtravailler, en maintenant l’embase bien àplat et
en progressant doucement jusqu’à l’extrémitédu tracé.
Quand vous faites une coupe sur rebord, la surface de la
pièce doit être du côtégauche de la fraise dans le sens
de progression de l’outil.
ATTENTION:
•Une taille trop profonde risque de forcer le moteur
ou de rendre difficile le contrôle de l’outil ; quand
vous rainez, limitez donc votre profondeur de taille
à3 mm (1/8”) par passage. Pour des rainures d’une
profondeur supérieure, opérez en plusieurs
passages et en approfondissant progressivement.
NOTE:
•Si vous déplacez votre outil trop vite vers l’avant,
vous risquez d’obtenir une coupe de qualité
médiocre et d’endommager la fraise ou le moteur.
Si vous allez trop lentement, vous risquez de brûler
la pièce et de gâcher la coupe. La vitesse de
progression adéquate dépend du calibre de la
fraise, de la nature de la pièce et de la profondeur
de coupe. Avant de commencer votre coupe sur la
pièce, nous vous conseillons de faire un essai sur
un morceau de chute de bois. Cela vous montrera
exactement l’allure qu’aura votre coupe et vous
permettra de vérifier les dimensions.
•Lorsque vous vous servez du support d’affleurage
horizontal, du guide de coupe rectiligne ou du guide
d’affleurage, veillez àbien l’installer du côtédroit de
l’outil dans le sens de la progression. Vous pourrez
ainsi le maintenir parfaitement en contact avec les
côtés de la pièce que vous taillez.
1. Levier
d’interrupteur
1. Desserrer
2. Serrer
3. Prise
1
007108
12
3
007106
1. Pièce 2. Sens de rotation du foret
3. Vu àpartir du haut de
l’outil 4. Sens d’alimentation
123
44
2
001984

13
Guide de gabarit
Le guide de gabarit est une courte section de tube
traversée par la fraise, ce qui permet d’utiliser
l’affleureuse avec des gabarits de modèles.
Retirez le déflecteur àcopeaux.
Desserrez les vis, et retirez la plaque de protection de
l’embase. Placez le guide de gabarit sur l’embase et
remplacez la plaque de protection. Puis, fixez la plaque
de protection avec ses vis.
Fixez le gabarit sur la pièce. Placez l’outil sur le gabarit et
déplacez-le en faisant glisser le guide de gabarit le long
du côtédu gabarit.
Guide de coupe rectiligne (accessoire)
Le guide de coupe rectiligne est efficace pour obtenir des
coupes droites quand vous chanfreinez ou rainez.
Fixer la plaque de guide sur le guide de coupe rectiligne
avec le boulon, la rondelle vague, la rondelle plate et
l’écrou àoreilles.
Retirez le déflecteur àcopeaux.
Fixez le guide de coupe rectiligne sur l’outil àl’aide de la
vis de serrage (A). Desserrez l’écrou àoreilles du guide
et réglez la distance entre celui-ci et la fraise. Une fois
obtenue la distance désirée, serrez àfond l’écrou à
oreilles.
Quand vous coupez, déplacez l’outil en maintenant le
guide en appui avec le côtéde la pièce àtravailler.
Tailles circulaires
Des tailles circulaires peuvent être réalisées si vous
assemblez le guide de coupe rectiligne et la plaque du
guide comme sur la figure.
Les rayons min. et max. des tailles circulaires réalisables
(les distances entre le centre du cercle et le centre de la
fraise) sont les suivants :
Min. : 70 mm (2-3/4”)
Max. : 221 mm (8-11/16”)
1. Sens
d’alimentation
2. Sens de rotation
du foret
3. Pièce
4. Guide de coupe
rectiligne
1. Protecteur de
base
2. Vis
3. Base
1. Embout
2. Guide de
gabarit
3. Base
4. Gabarit
5. Pièce
1
23
4
001985
007112
10mm
(3/8")
1
2
3
007113
12
3
4
5
003264
1. Boulon
2. Plaque de
guidage
3. Guide de coupe
rectiligne
4. Rondelle plate
5. Rondelle
ondulée
6. Écrou àoreilles
1. Vis de serrage
(A)
2. Guide de coupe
rectiligne
3. Écrou àoreilles
4. Base
007109
1
2
3
4
5
6
001990
1
2
3
4
004559

14
Pour la taille de cercles de 70 mm (2-3/4”) à121 mm (4-
3/4”) de rayon.
Pour la taille de cercles de 121 mm (4-3/4”) à221 mm (8-
11/16”) de rayon.
NOTE:
•Les cercles de rayons compris entre 172 mm (6-3/
4”) et 186 mm (7-5/16”) ne peuvent pas être taillés
avec ce guide.
Alignez le trou de centrage du guide de coupe rectiligne
sur le centre du cercle àtailler. Enfoncez un clou de
diamètre inférieur à6 mm (1/4”) dans le trou de centrage
pour assurer le guide en place. Faites pivoter l’outil
autour du clou en le tournant dans le sens des aiguilles
d’une montre.
Guide d’affleurage
Le guide d’affleurage permet d’effectuer aisément
affleurage ou tailles courbes des bois de placage pour
mobilier, etc. Le galet du guide suit la courbure et assure
une coupe parfaite.
Installez le guide d’affleurage sur l’embase de l’outil avec
la vis de serrage (A). Desserrez la vis de serrage (B) et
ajustez la distance entre le fraise et le guide d’affleurage
en tournant la vis de réglage (1 mm (3/64”) par tour). Àla
distance désirée, serrez la vis de serrage (B) pour fixer le
guide d’affleurage en position.
Quand vous coupez, déplacez l’outil avec le galet du
guide courant sur le côtéde la pièce àtravailler.
1. Écrou àoreilles
2. Rondelle
ondulée
3. Rondelle plate
4. Plaque de
guidage
5. Guide de coupe
rectiligne
6. Trou de
centrage
7. Boulon
1. Écrou àoreilles
2. Rondelle
ondulée
3. Rondelle plate
4. Plaque de
guidage
5. Guide de coupe
rectiligne
6. Trou de
centrage
7. Boulon
1. Clou
2. Trou de
centrage
3. Guide de coupe
rectiligne
12
3
4
5
6
7
001993
12
3
4
5
6
7
001994
1
2
3
007110
1. Vis de serrage
(A)
2. Vis de réglage
3. Vis de serrage
(B)
4. Guide
d’affleurage
1. Pièce
2. Embout
3. Rouleau-guide
007111
1
2
3
4
004563
1
2
3
001998

15

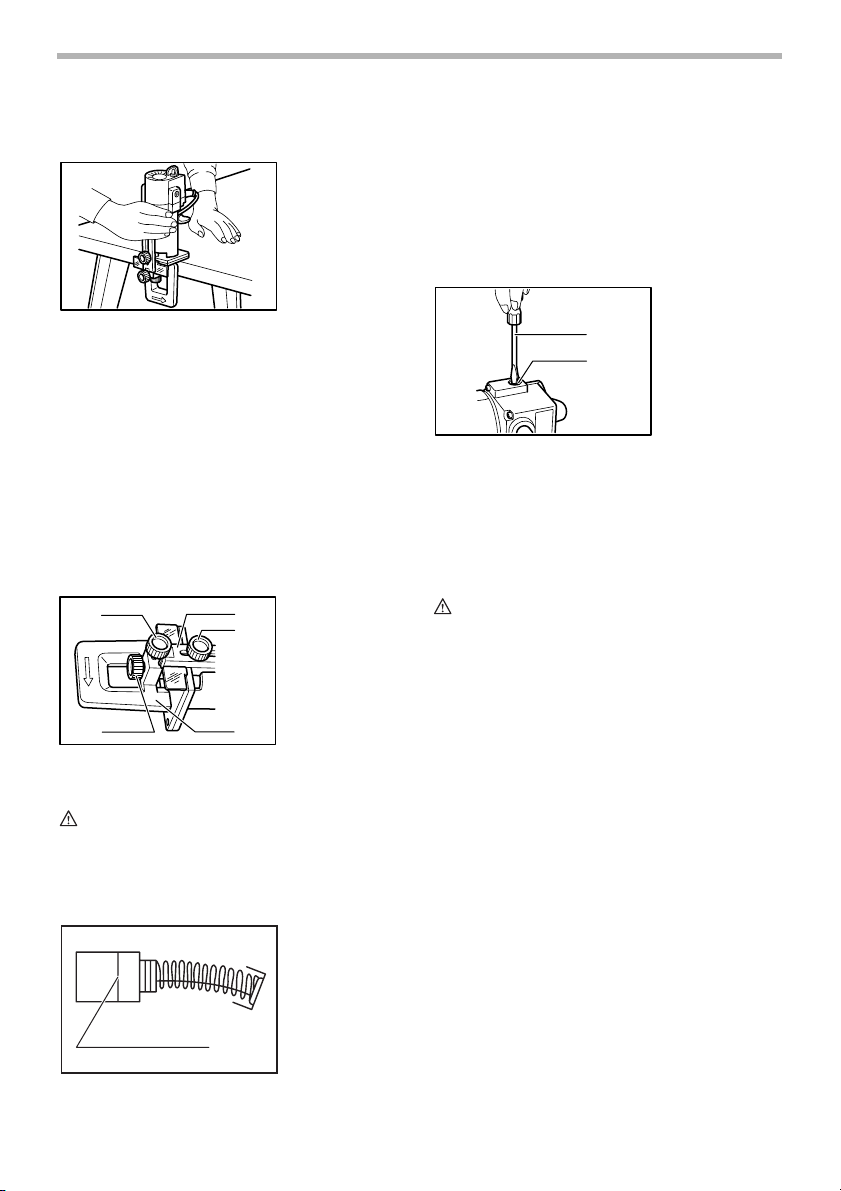

Support d’affleurage horizontal
(accessoire en option)
En fixant le support d’affleurage horizontal, vous pouvez
obtenir une surface guide d’angle droit pour le guide
d’embase de l’affleureuse. Cela permet d’effectuer avec
précision le chanfreinage et les travaux similaires sur les
bords.
Retirez le guide d’affleurage de l’outil. Installez le support
d’affleurage horizontal sur l’embase de l’outil àl’aide de
la vis de réglage et de la vis de serrage (B). Desserrez la
vis de serrage (B) et ajustez la distance entre la fraise et
le support d’affleurage horizontal en tournant la vis de
réglage (1 mm (3/64”) par tour). Àla distance désirée,
serrez la vis de serrage (B) pour immobiliser le support
d’affleurage horizontal. Lors de la coupe, alimentez l’outil
dans le sens de la flèche du support d’affleurage
horizontal.
ENTRETIEN
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant d’y effectuer tout travail
d’inspection ou d’entretien.
Remplacement des charbons
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu’ils sont usés jusqu’au trait de limite
d’usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N’utilisez que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de porte-
charbon. Enlevez les charbons usés, insérez-en de
nouveaux et revissez solidement les bouchons de porte-
charbon.
Pour maintenir la SÉCURITÉet la FIABILITÉdu produit,
les réparations, tout autre travail d’entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l’usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
•Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifiédans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont
étéconçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Fraises pour coupes rectilignes et rainures
•Fraises pour rebord
•Fraises pour affleurage de stratifié
•Ensemble de guide de coupe rectiligne
•Ensemble de guide d’affleurage
•Support d’affleurage horizontal
•Guide de gabarit
•Cône du mandrin 6.35 mm (1/4”)
•Clé10
•Clé17
1. Vis de réglage
2. Vis de serrage
(B)
3. Porte-guide
4. Vis de serrage
(A)
5. Sabot de
dressage
1. Trait de limite
d’usure
007114
1
2
3
4
5
007115
1
001145
1. Tournevis
2. Bouchon de
porte-charbon
1
2
007116

16
EN0006-1
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspectérigoureusement et testé
avant sa sortie d’usine. Nous garantissons qu’il sera
exempt de défaut de fabrication et de vice de matériau
pour une période d’UN AN àpartir de la date de son
achat initial. Si un problème quelconque devait survenir
au cours de cette période d’un an, veuillez retourner
l’outil COMPLET, port payé, àune usine ou àun centre
de service après-vente Makita. Makita réparera l’outil
gratuitement (ou le remplacera, àsa discrétion) si un
défaut de fabrication ou un vice de matériau est
découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
•des réparations ont étéeffectuées ou tentées par
un tiers:
•des réparations s’imposent suite àune usure
normale:
•l’outil a étémalmené, mal utiliséou mal entretenu:
•l’outil a subi des modifications.
MAKITA DÉCLINE TOUTE RESPONSABILITÉPOUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉÀ
LA VENTE OU ÀL’UTILISATION DU PRODUIT. CET
AVIS DE NON-RESPONSABILITÉS’APPLIQUE ÀLA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉQUANT
ÀTOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉMARCHANDE”ET
“ADÉQUATION ÀUN USAGE PARTICULIER”APRÈS
LA PÉRIODE D’UN AN COUVERTE PAR CETTE
GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État àl’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas àvous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas àvous.

17
ESPAÑOL
ESPECIFICACIONES
•Debido a un programa continuo de investigación y desarrollo, las especificaciones aquídadas están sujetas a
cambios sin previo aviso.
•Nota: Las especificaciones pueden ser diferentes de país a país.
NORMAS GENERALES DE
SEGURIDAD
GEA001-3
AVISO:
Lea todas las instrucciones. Si no cumple
con las instrucciones aquídetalladas, se
puede producir una descarga eléctrica,
incendio y/o heridas de gravedad. El
término “herramienta eléctrica”en todas las
advertencias que figuran a continuación se
refiere a la herramienta eléctrica alimentada
por la red principal (con cable) o a la
operada por batería (sin cable).
GUARDE ESTAS
INSTRUCCIONES
Seguridad del área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras y desordenadas son
propensas a accidentes.
2. No opere herramientas eléctricas en atmósferas
explosivas tales como en presencia de polvo,
gases o líquidos inflamables. Las herramientas
eléctricas producen chispas que puede encender el
polvo o los gases.
3. Mantenga a los niños y personas cercanas
alejadas mientras opera la herramienta eléctrica.
Si se distrae, puede perder el control de la
herramienta.
Seguridad eléctrica
4. El enchufe de la herramienta eléctrica debe
coincidir con la ficha. Nunca modifique el
enchufe. No use ningún adaptador con las
herramientas eléctricas a tierra (a masa). Los
enchufes sin modificar y las fichas correspondientes
reducen el riesgo de descarga eléctrica.
5. Evite el contacto corporal con superficies a
masa (a tierra) tales como radiadores, tuberías,
refrigeradores y hornillos. Se corre más riesgo de
sufrir una descarga eléctrica si el cuerpo estáa
tierra.
6. No exponga las herramientas eléctricas a la
lluvia o a la humedad. Si ingresa agua en la
herramienta eléctrica, aumenta el riesgo de sufrir
una descarga eléctrica.
7. No tire del cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo de
sufrir una descarga eléctrica.
8. A la hora de operar una herramienta eléctrica en
el exterior, utilice un prolongador apropiado. Si
lo utiliza, se reduce el riesgo de sufrir una descarga
eléctrica.
Seguridad personal
9. Esté atento, preste atención a lo que está
haciendo y utilice su sentido común cuando
opere una herramienta eléctrica. No utilice la
herramienta eléctrica cuando esté cansado o
bajo la influencia de drogas, alcohol o
medicamentos. Un momento de distracción
mientras opera la máquina puede dar como
resultado heridas personales graves.
10. Utilice equipos de seguridad. Utilice siempre
protección ocular. Los equipos de seguridad como
máscaras para protegerse del polvo, calzado
antideslizante o protección para los oídos, que se
utilizan en condiciones adecuadas, reducen el
riesgo de sufrir heridas personales.
11. Evite el encendido accidental de la herramienta.
Asegúrese de que el interruptor se encuentra en
Modelo 3700B
Especificaciones eléctricas en México 115 V 3,3 A 50/60 Hz
Capacidad del ajustador del mandril 1/4”
Revoluciones por minuto (r.p.m.) 28 000/min.
Longitud total 234 mm (9-1/4”)
Peso neto 1,6 kg (3,5 lbs)

18
posición de apagado (OFF) antes de enchufar la
herramienta. Si transporta la herramienta eléctrica
con su dedo en el interruptor o si enchufa la
herramienta cuando estáencendida (ON) puede
haber accidentes.
12. Retire todas las llaves y tuercas de ajuste antes
de encender la herramienta eléctrica. Si deja
alguna de éstas adherida a una parte giratoria de la
herramienta eléctrica puede sufrir daños en su
persona.
13. No haga demasiadas cosas al mismo tiempo.
Mantenga la postura y el equilibrio en todo
momento. De esta manera, tendráun mejor control
de la herramienta eléctrica en situaciones
inesperadas.
14. Utilice ropa adecuada. No utilice ropa holgada ni
joyas. Mantenga su cabello, ropa y guantes
alejados de las piezas móviles. La ropa holgada,
las joyas y el cabello pueden atascarse en las
piezas móviles.
15. Si se proveen dispositivos para la conexión de
extracción y recolección de polvo, asegúrese de
que estén correctamente conectados y sean
adecuadamente utilizados. La utilización de estos
dispositivos puede reducir los riesgos relacionados
con el polvo.
Mantenimiento y uso de la herramienta
eléctrica
16. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada hará
un trabajo mejor a la velocidad para la que ha sido
fabricada.
17. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser controlada
con el interruptor es peligrosa y debe ser
reemplazada.
18. Desconecte el enchufe de la fuente de energía y/
o la batería de la herramienta eléctrica antes de
realizar ajustes, cambiar accesorios o guardar
las herramientas eléctricas. Dichas medidas de
seguridad preventivas reducen el riesgo de que la
herramienta se opere accidentalmente.
19. Guarde la herramienta eléctrica que no use fuera
del alcance de los niños y no permita que las
personas que no están familiarizadas con ella o
con las instrucciones la operen. Las herramientas
eléctricas son peligrosas en manos de personas
que no saben operarlas.
20. Realice el mantenimiento de la herramienta
eléctrica. Verifique que no esté mal alineada,
uniones de las partes móviles, piezas rotas y
demás condiciones que puedan afectar el
funcionamiento de la herramienta eléctrica. Si
está dañada, haga reparar la herramienta
eléctrica antes de utilizarla. Muchos accidentes
son causados por herramientas eléctricas que no
han recibido un mantenimiento adecuado.
21. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
22. Utilice la herramienta eléctrica, accesorios,
brocas, etc. de acuerdo con estas instrucciones
y de la manera establecida para cada tipo de
unidad en particular; tenga en cuenta las
condiciones laborales y el trabajo a realizar. Si
utiliza la herramienta eléctrica para realizar
operaciones distintas de las indicadas, podrá
presentarse una situación peligrosa.
Servicio técnico
23. Haga que una persona calificada repare la
herramienta utilizando sólo piezas de repuesto
idénticas. Esto asegura que se mantenga la
seguridad de la herramienta eléctrica.
24. Siga las instrucciones para la lubricación y
cambio de accesorios.
25. Mantenga las asas secas, limpias y sin aceite o
grasa.
GEB019-1
NORMAS ESPECÍFICAS DE
SEGURIDAD
NO deje que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para la rebordeadora. Si utiliza esta
herramienta de forma no segura o incorrecta, podrá
sufrir graves heridas personales.
1. Cuando realice una operación donde la
herramienta eléctrica pudiera entrar en
contacto con cableado oculto o su propio
cable, sujete la herramienta por las superficies
de asimiento aisladas. El contacto con un cable
con corriente haráque la corriente circule por las
partes metálicas de la herramienta y electrocute al
operador.
2. Utilice abrazaderas o algún otro modo práctico
para asegurar y sujetar la pieza de trabajo a una
plataforma estable. Sostener la pieza de trabajo
con la mano o contra su cuerpo produce
inestabilidad y una posible pérdida de control.
3. Póngase protección para los oídos durante los
periodos de operación prolongados.
4. Maneje las brocas con mucho cuidado.
5. Inspeccione la broca cuidadosamente para ver
si tiene grietas o daños antes de comenzar la
operación. Reemplace la broca inmediatamente
si está agrietada o dañada.

19
6. Evite cortar clavos. Inspeccione y quite todos
los clavos de la pieza de trabajo antes de la
operación.
7. Sostenga la herramienta con firmeza.
8. Mantenga las manos alejadas de las piezas
giratorias.
9. Asegúrese de que la broca no esté haciendo
contacto con la pieza de trabajo antes de
activar el interruptor.
10. Antes de utilizar la herramienta en una pieza de
trabajo definitiva, déjela funcionar durante un
rato. Observe para ver si hay vibración o
bamboleo que pueda indicar una incorrecta
instalación de la broca.
11. Tenga cuidado con la dirección de giro y de
avance de la broca.
12. No deje la herramienta en marcha. Tenga en
marcha la herramienta solamente cuando la
tenga en la mano.
13. Apague siempre la herramienta y espere hasta
que la broca se haya parado completamente
antes de retirar la herramienta de la pieza de
trabajo.
14. No toque la broca inmediatamente después de
la operación; estará muy caliente y podrá y
quemarle la piel.
15. No manche la base de la herramienta con
diluyente, gasolina, aceite o por el estilo. Estos
productos pueden ocasionar grietas en la base
de la herramienta.
16. Preste atención a la necesidad de utilizar fresas
de diámetro de vástago correcto y apropiado
para la velocidad de la herramienta.
17. Algunos materiales contienen sustancias
químicas que pueden ser tóxicas. Tome
precauciones para evitar la inhalación de polvo
o que éste tome contacto con la piel. Consulte
la información de seguridad del proveedor de
los materiales.
18. Siempre utilice el respirador/máscara indicado
para protegerse del polvo que corresponda con
la aplicación o material con el que trabaje.
GUARDE ESTAS
INSTRUCCIONES
AVISO:
El mal uso o incumplimiento de las reglas de
seguridad descriptas en el presente manual
de instrucciones puede ocasionar graves
lesiones personales.
SÍMBOLOS
USD201-2
A continuación se muestran los símbolos utilizados para
la herramienta.
V...........................voltios
A...........................amperios
Hz .........................hercios
...................corriente alterna
.......................velocidad en vacío
.......................Construcción clase II
.../min ...................revoluciones, alternaciones o
carreras por minuto
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
•Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de ajustar o
comprobar cualquier función en la herramienta.
Ajuste de la profundidad de corte
Coloque la herramienta en una superficie plana. Afloje el
tornillo de la abrazadera y mueva el cuerpo de la
herramienta hasta que la broca toque justamente sobre
la superficie plana. Apriete el tornillo de la abrazadera
levemente. Coloque la herramienta sobre su costado y
afloje el tornillo de la abrazadera. Mueva la base de la
herramienta hasta que se consiga la profundidad de
corte deseada. La profundidad de corte puede
verificarse con la regla de medición (1 mm (3/64”) por
graduación) en el cuerpo de la herramienta. Luego
apriete el tornillo de la abrazadera firmemente.
1. Regla de
medición
2. Tornillo de
fijación
1
2
007107

20
Accionamiento del interruptor
PRECAUCIÓN:
•Antes de enchufar la herramienta, asegúrese
siempre de que estáapagada.
•El interruptor puede ser bloqueado en la posición
“ON”(encendido) para mayor comodidad del
operario durante una utilización prolongada. Tenga
precaución cuando bloquee la herramienta en la
posición “ON”(encendido) y sujete la herramienta
firmemente.
Para poner en marcha la herramienta, mueva la palanca
del interruptor a la posición I (ON-encendido). Para parar
la herramienta, mueva la palanca del interruptor a la
posición O (OFF-apagado).
MONTAJE
PRECAUCIÓN:
•Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de realizar
cualquier trabajo en la herramienta.
Instalación o desmontaje de fresa de recorte
PRECAUCIÓN:
•No apriete la tuerca de ajuste sin insertar una fresa
porque se romperála tuerca de apriete.
•Utilice únicamente las llaves provistas con la
herramienta.
Inserte la broca por completo en el cono de sujeción y
apriete la tuerca firmemente con las dos llaves.
Para retirar la broca, siga el proceso inverso al de
instalación.
OPERACIÓN
Coloque la base de la herramienta sobre la pieza de
trabajo a cortar sin que la fresa la toque. Después
encienda la herramienta y espere hasta que la fresa
adquiera plena velocidad. Mueva la herramienta hacia
delante sobre la superficie de la pieza de trabajo,
manteniendo la base de la herramienta a ras y
avanzando suavemente hasta completar el corte.
Cuando haga corte de bordes, la superficie de la pieza
de trabajo deberáestar en el costado izquierdo de la
fresa en la dirección de avance.
PRECAUCIÓN:
•Dado que un corte excesivo puede causar
sobrecarga al motor o dificultad en controlar la
herramienta, la profundidad de corte no deberáser
de más de 3 mm (1/8”) por pasada cuando se
hagan ranuras. Cuando quiera hacer ranuras de
más de 3 mm (1/8”) de profundidad, haga varios
pases aumentando la profundidad
progresivamente.
NOTA:
•Si mueve la herramienta hacia delante muy deprisa
podráocasionar un corte de mala calidad, o dañar
la fresa o el motor. Si mueve la herramienta hacia
delante muy despacio podráquemar y arruinar el
corte. La velocidad de avance apropiada
dependerádel tamaño de la fresa, el tipo de pieza
de trabajo y la profundidad de corte. Antes de
comenzar el corte en la pieza de trabajo real, se
aconseja hacer un corte de prueba en una pieza de
madera de desecho. Esto mostraráexactamente
cómo seráel corte y también le permitirá
comprobar las dimensiones.
•Cuando utilice la zapata de recorte, la guía recta o
la guía de recorte, asegúrese de mantenerlas en el
costado derecho de la dirección de avance. Esto
ayudaráa mantenerla a ras con el costado de la
pieza de trabajo.
1. Palanca del
interruptor
1. Aflojar
2. Apretar
3. Sujetar
1
007108
12
3
007106
1. Pieza de trabajo 2. Dirección de giro de la
broca
3. Vista desde la parte
superior de la
herramienta
4. Dirección de
alimentación
123
44
2
001984
