Makita 6918D User manual

1
GB Cordless Impact Wrench INSTRUCTION MANUAL
UA Бездротовий ударний гайковерт ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL Bezprzewodowy klucz udarowy INSTRUKCJA OBSŁUGI
RO
Maşinăde înşurubat cu impact cu acumulator MANUAL DE INSTRUCŢIUNI
DE Akku-Schlagschrauber BEDIENUNGSANLEITUNG
HU Akkumulátoros ütve csavarbehajtó HASZNÁLATI KÉZIKÖNYV
SK Akumulátorový nárazový uťahovačNÁVOD NA OBSLUHU
CZ Akumulátorový rázový utahovák NÁVOD K OBSLUZE
6918D

2
1 002303
1
2 002317
1
AB
3 002326
1
2
4 002341
1
2
3
5 005225
1
6 001145
1
2
7 002376
1
2

3
ENGLISH
Explanation of general view
1-1. Button
1-2. Battery cartridge
2-1. Switch trigger
3-1. Reversing switch lever
4-1. Socket
4-2. Anvil
5-1. Socket
5-2. O-ring
5-3. Pin
6-1. Limit mark
7-1. Brush holder cap
7-2. Screwdriver
SPECIFICATIONS
Model 6918D
Standard bolt M8 - M14
Capacities High tensile bolt M6 - M12
Square drive 12.7 mm
No load speed (min-1) 0 - 2,300
Impacts per minute 0 - 3,000
Max. fastening torque 120 N.m
Overall length 176 mm
Net weight 1.6 kg
Rated voltage D.C. 12 V
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Note: Specifications may differ from country to country.
ENE036-1
Intended use
The tool is intended for fastening bolts and nuts.
ENG006-2
For European countries only
Noise and Vibration
The typical A-weighted noise levels are
sound pressure level: 98 dB (A)
sound power level: 109 dB (A)
Uncertainty: 3 dB(A)
Wear ear protection.
The typical weighted root mean square acceleration
value is 9 m/s2.
These values have been obtained according to
EN60745.
For Model 6918D
ENH102-5
EC-DECLARATION OF CONFORMITY
We declare under our sole responsibility that this
product is in compliance with the following standards of
standardized documents;
EN60745, EN55014 in accordance with Council
Directives, 89/336/EEC, 98/37/EC.
Yasuhiko Kanzaki CE2006
000087
Director
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes, Bucks MK15
8JD, ENGLAND
Responsible manufacturer:
Makita Corporation Anjo Aichi Japan
GEB009-2
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to recipro saw safety rules. If you use this tool
unsafely or incorrectly, you can suffer serious
personal injury.
1. Hold power tools by insulated gripping
surfaces when performing an operation where
the cutting tool may contact hidden wiring or
its own cord. Contact with a "live" wire will make
exposed metal parts of the tool "live" and shock
the operator.
2. Wear ear protectors.
3. Check the socket carefully for wear, cracks or
damage before installation.
4. Hold the tool firmly.
5. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
6. The proper fastening torque may differ
depending upon the kind or size of the bolt.
Check the torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.

4
ENC004-1
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Always cover the battery terminals with the
battery cover when the battery cartridge is not
used.
6. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
flow, overheating, possible burns and
even a breakdown.
7. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
8. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
9. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
4. Charge the Nickel Metal Hydride battery
cartridge when you do not use it for more than
six months.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
Fig.1
• Always switch off the tool before installation or
removal of the battery cartridge.
• To remove the battery cartridge, withdraw it from
the tool while pushing the buttons on both sides of
the battery cartridge.
• To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If not, it may
accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not use force when inserting the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
Switch action
Fig.2
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger
actuates properly and returns to the "OFF" position
when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
Reversing switch action
Fig.3
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• When not operating the tool, always set the
reversing switch lever to the neutral position.

5
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Selecting correct socket
Always use the correct size socket for bolts and nuts. An
incorrect size socket will result in inaccurate and
inconsistent fastening torque and/or damage to the bolt
or nut.
Installing or removing socket
Fig.4
1. For socket without O-ring and pin
To install the socket, push it onto the anvil of the
tool until it locks into place.
To remove the socket, simply pull it off.
2. For socket with O-ring and pin
Fig.5
Move the O-ring out of the groove in the socket
and remove the pin from the socket. Fit the socket
onto the anvil of the tool so that the hole in the
socket is aligned with the hole in the anvil. Insert
the pin through the hole in the socket and anvil.
Then return the O-ring to the original position in the
socket groove to retain the pin. To remove the
socket, follow the installation procedures in
reverse.
OPERATION

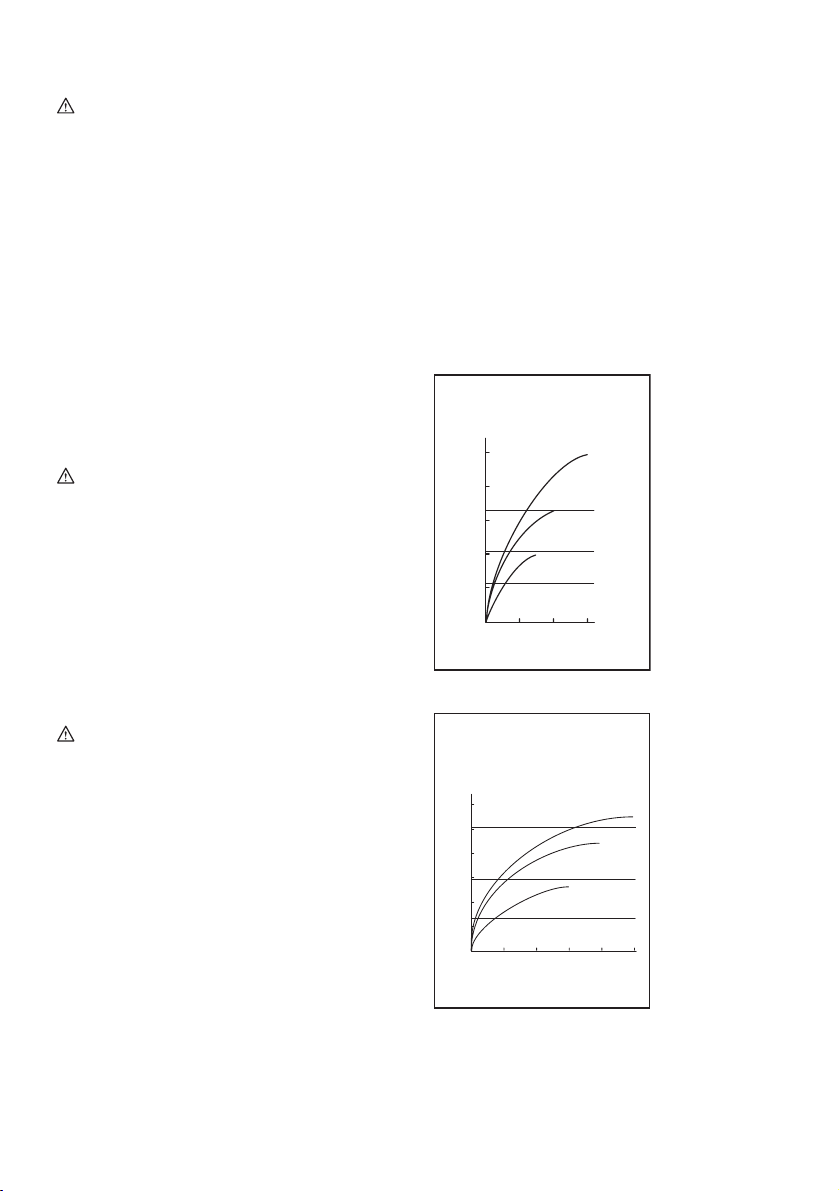

The proper fastening torque may differ depending upon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torque and fastening time is shown in the figures.
N m
(kgf cm)
80
(816)
100
(1020)
60
(612)
40
(408)
20
(204)
01.0 2.0
3.0
(S)
M14
M12
M10
Fastening torque
Fastening time
Proper fastening torque
M14
M12
M10
.
.
Standard bolt
005226
N m
(kgf cm)
80
(612)
100
(1020)
120
(1224)
60
(612)
40
(408)
20
(204)
01.0 2.0
3.0 4.0 5.0
(S)
M8
M12
M10
Proper fastening torque
Fastening time
Fastening torque
.
.
High tensile bolt
005227
Hold the tool firmly and place the socket over the bolt or
nut. Turn the tool on and fasten for the proper fastening
time.
NOTE:
• When fastening screw M8 or smaller, carefully
adjust pressure on the switch trigger so that the
screw is not damaged.
• Hold the tool pointed straight at the bolt or nut.
• Excessive fastening torque may damage the
bolt/nut or socket. Before starting your job, always
perform a test operation to determine the proper
fastening time for your bolt or nut. Especially for
the bolt smaller than M8, perform the above test
operation to prevent the trouble on socket or bolt,
etc.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery
cartridge.
The fastening torque is affected by a wide variety of
factors including the following. After fastening, always
check the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Socket
• Failure to use the correct size socket will
cause a reduction in the fastening torque.
• A worn socket (wear on the hex end or square
end) will cause a reduction in the fastening
torque.
3. Bolt
• Even though the torque coefficient and the
class of bolt are the same, the proper
fastening torque will differ according to the
diameter of bolt.

6
• Even though the diameters of bolts are the
same, the proper fastening torque will differ
according to the torque coefficient, the class of
bolt and the bolt length.
4. The use of the universal joint or the extension bar
somewhat reduces the fastening force of the
impact wrench. Compensate by fastening for a
longer period of time.
5. The manner of holding the tool or the material of
driving position to be fastened will affect the
torque.
6. Operating the tool at low speed will cause a
reduction in the fastening torque.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
Replacing carbon brushes
Fig.6
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
Fig.7
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Sockets
• Extension bar
• Universal joint
• Bit adapter
• Phillips bits
• Protector
• Various type of Makita genuine batteries and
chargers
• Shoulder strap

7
УКРАЇНСЬКА
Пояснення до загального виду
1-1. Кнопка
1-2. Касета закумулятором
2-1. Кнопка вимикача
3-1. Важіль перемикача реверсу
4-1. Ключ
4-2. Ковадло
5-1. Ключ
5-2. Кільцеве ущільнення
5-3. Штифт
6-1. Обмежувальна відмітка
7-1. Ковпачок щіткотримача
7-2. Викрутка
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель 6918D
Стандартний болт M8 - M14
Діаметр свердління Високоміцний болт M6 - M12
Квадратна викрутка 12,7 мм
Швидкість холостого ходу (хв-1) 0 - 2300
Ударів за хвилину 0 - 3000
Максимальний момент затягування 120 Н·м
Загальна довжина 176 мм
Чиста вага 1,6 кг
Номінальна напруга 12 Впост. Тока
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Примітка. Урізних країнах технічні характеристики можуть бути різними.
ENE036-1
Призначення
Інструмент призначено для кріплення болтів та гайок.
ENG006-2
Для Європейських країн тільки
Шум та Вібрація
Рівні шуму за шкалою Аутиповому виконанні
становлять
рівня звукового тиску: 98 дБ (A)
рівень звукової потужності: 109 дБ (A)
Погрішність: 3 дБ(A)
Користуйтеся засобами захисту слуху.
Значення зваженого середньоквадратичного
прискорення утиповому виконанні становить 9 м/с2.
Ці значення отримані згідно зEN60745.
Для моделі 6918D
ENH102-5
ДЕКЛАРАЦІЯ ВІДПОВІДНОСТІ ЄС
Ми заявляємо під нашу виключну відповідальність,
що цей виріб відповідає вимогам наведених нижче
стандартів нормативної документації;
EN60745, EN55014 згідно зКерівними Інструкціями
Ради, 89/336/EEC, 98/37/EC.
Язухіко Канзакі CE2006
000087
Директор
МАКІТА ІНТЕРНЕШНЛ ЮРОП ЛТД.
Мічіган-Драйв, Тонгвелл, Мілтон-Кейнес, графство
Бекінгемшир MK15 8JD, АНГЛІЯ
Відповідальний виробник:
Макіта Корпорейшн Анджо Аічі Японія
GEB009-2
Особливі правила техніки
безпеки
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися при користуванні виробом (що
приходить при частому користуванні), слід
завжди строго додержуватися правил безпеки під
час користування пилою
зворотно-поступального руху. Уразі
небезпечного або неправильного користування
цим інструментом, можна здобути серйозних
поранень.
1. При виконуванні робіт, при яких ріжучий
інструмент може контактувати зі схованою
проводкою або власним шнуром, необхідно
тримати електро інструмент за ізольовані
поверхні рукояток.Контакт зпроводом фази
призведе до її попадання на відкриті металеві
деталі інструмента іможе уразити користувача
електричним струмом .
2. Слід одягати захисні навушники
3. Перед встановленням ретельно
перевіряйте розетку щодо зношення,
тріщин або пошкодження.
4. Міцно тримайте інструмент.
5. Завжди майте тверду опору.
При виконанні висотних робіт
переконайтеся, що під Вами нікого немає.

8
6. Належний момент затягування може
відрізнятися залежно від типу та розміру
болта. Перевірте момент затягування за
допомогою ключа зрегулюванням
обертального моменту.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
УВАГА:
НЕДОТРИМАННЯ правил техніки безпеки,
наведених уцій інструкції зексплуатації, може
призвести до серйозного травмування.
ENC004-1
ВАЖЛИВІ ІНСТРУКЦІЇ БЕЗПЕКИ
ДЛЯ КАСЕТИ АКУМУЛЯТОРА
1. Перед тим як користуватися касетою
акумулятора, слід прочитати усі інструкції
та попереджуючі відмітки щодо (1)
зарядний пристрій акумулятора, (2)
акумулятор та (3) вироби, що працюють від
акумулятора.
2. Не слід розбирати касету акумулятора.
3. Якщо період роботи дуже покоротшав, слід
негайно припинити користування. Це може
призвести до перегріву, опіку та навіть
вибуху.
4. Якщо електроліт потрапив до очей, слід
промити їх чистою водою та негайно
звернутися за медичного закладу. Це може
призвести до втрати зору.
5. Слід завжди закривати клеми акумулятора
кришкою акумулятора, коли касета
акумулятора не використовується.
6. Не замкніть касету акумулятора.
(1) Не слід торкатися клем будь яким
струмопровідним матеріалом.
(2) Не слід зберігати касету акумулятора в
ємності зіншими металевими
предметами, такими як цвяхи, монети і
т.д.
(3) Не залишайте касету акумулятора під
дощем, запобігайте контакту зводою.
Коротке замикання може призвести до
великого струму, перегріву, можливих
опіків та навіть виходу зладу.
7. Не слід зберігати інструмент та касету з
акумулятором вмістах, де температура
може сягнути та перевищити 50гр.ﾟC (122 ﾟ
F).
8. Не слід спалювати касету закумулятором
навіть, якщо вона була неодноразово
пошкоджена або повністю спрацьована.
Касета закумулятором може вибухнути в
огні.
9. Не слід кидати або ударяти акумулятор.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
Поради по забезпеченню максимального
строку експлуатації акумулятора
1. Касету закумулятором слід заряджати до
того, як він розрядиться повністю.
Завжди слід зупинити роботу інструменту
та зарядити акумулятор, якщо ви помітили
зменшення потужності інструменту.
2. Ніколи не слід заряджати повторно
повністю заряджену касету закумулятором.
Перезарядження скорочує строк
експлуатації акумулятора.
3. Касету закумулятором слід заряджати при
кімнатній температурі 10 ﾟC - 40 ﾟC (50 ﾟF -
104 ﾟF). Перед тим як заряджати касету з
акумулятором слід залишити її доки вона не
остигне.
4. Якщо касета знікель-металогідрідним
акумулятором не використовувалась більш
шести місяців, її слід зарядити.
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед регулюванням або перевіркою
функціонування інструмента.
Встановлення та зняття касети з
акумулятором.
Fig.1
• Перед тим, як встановлювати або знімати
касету закумулятором, інструмент слід завжди
вимикати.
• Для того, щоб зняти касету закумулятором, її
слід витягти зінструмента, натиснувши кнопки з
обох боків касети.
• Для того, щоб вставити касету закумулятором,
слід сумістити шпонку касети збатареями із
пазом вкорпусі та вставити касету. Касету слід
завжди вставляти до упору доки не почується
щиглик, ікасету буде заблоковано вробочому
положенні. Якщо цього не зробити, то касета
може випадково випасти зінструмента та
поранити вас або людей, що знаходяться
поряд.
• Не застосовуйте силу, вставляючи касету з
акумулятором. Якщо касета не вставляється
легко, то це означає, що ви її невірно
вставляєте.

9
Дія вимикача.
Fig.2
ОБЕРЕЖНО:
• Перед тим, як вставляти касету закумулятором
вінструмент, слід перевірити належну роботу
курка вмикача, тобто щоб він повертався у
положення "ВИМК.", коли його відпускають.
Для того, щоб запустити інструмент, слід просто
натиснути на курок вмикача. Швидкість обертання
інструмента збільшується шляхом збільшення тиску
на курок вмикача. Для зупинення роботи курок слід
відпустити.
Дія вимикача-реверсера.
Fig.3
Інструмент обладнаний перемикачем зворотного
ходу для зміни напрямку обертання. Для обертання
по годинниковій стрілці важіль-перемикач слід
пересунути вположення "А", проти годинникової
стрілки - вположення "В".
Коли важіль-перемикач поставлений внейтральне
положення, курок еможе бути натиснутий.
ОБЕРЕЖНО:
• Перед початком роботи слід завжди перевіряти
напрямок обертання.
• Перемикач зворотного ходу можна
використовувати тільки після повної зупинки
інструмента. Зміна напрямку обертання до
повної зупинки інструмента може його
пошкодити.
• Коли інструмент не використовується,
важіль-перемикач повинен знаходитись в
нейтральному положенні.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед тим, як проводити будь-які роботи на
інструменті.
Вибір вірного ключа
Слід завжди використовувати ключ вірного розміру
для болтів та гайок. Ключ невірного розміру
призводить до невірного та нерівномірного моменту
затягування та/або пошкодження болта або гайки.
Встановлення або зняття ключа
Fig.4
1. Для ключа без кільця ущільнення та шпильки.
Для встановлення ключа його слід насунути на
ковадло інструмента, щоб він заблокувався.
Для зняття ключа його слід просто стягнути.
2. Для ключа зкільцем ущільнення та шпилькою.
Fig.5
Витягніть кільце ущільнення зпаза включі та
витягніть шпильку зключа. Поставте ключ на
ковадло інструмента таким чином, щоб ключ
був суміщений зотвором на ковадлі. Вставте
шпильку через отвір включі та ковадлі. Потім
поверніть кільце ущільнення впочаткове
положення на пазу ключа для фіксації шпильки.
Для того, щоб зняти ключ, виконайте процедуру
його встановлення узворотному порядку.
ЗАСТОСУВАННЯ
Належна величина моменту затягування може бути
різною взалежності від типу та розміру болта,
матеріалу деталі, що кріпиться та ін. Співвідношення
між моментом затягування та часом затягування
показане на малюнках.
Н м
(кгс cм)
80
(816)
100
(1020)
60
(612)
40
(408)
20
(204)
0 1,0 2,0
3,0
(с)
M14
M12
M10
Момент затягування
Час закріплення
Належний момент затягування
M14
M12
M10
..
Стандартний болт
005226
Н м
(кгс cм)
80
(612)
100
(1020)
120
(1224)
60
(612)
40
(408)
20
(204)
0 1,0 2,0
3,0 4,0 5,0
(с)
M8
M12
M10
Належний момент затягування
Час закріплення
Момент затягування
..
Високоміцний болт
005227
Міцно тримаючи інструмент розташуйте його на гайці
або болті. Увімкніть інструмент та виконайте
затягування протягом відповідного часу.

10
ПРИМІТКА:
• Якщо використовується гвинт кріплення
розміром М8 або менше, слід акуратно
відрегулювати тиск на курок вмикача, щоб не
пошкодити гвинт.
• Інструмент слід стримати прямо відносно болта
або гайки.
• Надмірний момент затягування може
пошкодити болт/гайку або ключ. Перед
початком роботи слід завжди робити пробну
операцію, щоб визначити належний час
затягування болта або гайки. Особливо для
болтів розміром менше M8 слід виконувати
зазначену вище пробну операцію для того, щоб
запобігти проблемам із ключем або болтом та
ін.
• Якщо інструмент експлуатується постійно, доки
не розрядиться касета закумулятором, то
перед тим, як встановлювати новий акумулятор,
інструментові треба дати відпочити протягом 15
хвилин.
Момент затягування залежить від багатьох факторів,
включаючи наступні. Після затягування слід завжди
перевіряти момент затягування здопомогою ключа із
торсіометром.
1. Коли касета закумулятором майже повністю
розряджена, напруга впаде імомент
затягування буде знижений.
2. Ключ
• Якщо не використовувати ключ вірного
розміру, це може призвести до зменшення
моменту затягування.
• Використання зношеного ключа (знос на
кінцях шестигранника або квадрата)
призводить до послаблення моменту
затягування.
3. Болт
• Хоча коефіцієнт моменту та клас болта
можуть бути однаковими, належний момент
затягування може бути різним взалежності
від діаметра болта.
• Хоча діаметри болтів можуть бути
однаковими, належний момент затягування
може бути різним взалежності від
коефіцієнта затягування, класу та довжини
болта.
4. Використання універсального з'єднання або
подовжувача дещо знижує силу затягування
ударного гайковерта. Це слід компенсувати
шляхом затягування протягом довшого часу.
5. Те, вякому положенні для загвинчування
тримаються інструмент або деталь, також
впливає на момент затягування.
6. Експлуатація інструмента на низькій швидкості
призводить до зниження моменту затягування.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед проведенням перевірки або
обслуговування.
Заміна вугільних щіток
Fig.6
Регулярно знімайте та перевіряйте вугільні щітки.
Замінюйте їх, коли знос сягає граничної відмітки.
Вугільні щітки повинні бути чистими та вільно
рухатись ущіткотримачах. Одночасно треба
замінювати обидві вугільні щітки. Використовуйте
лише однакові вугільні щітки.
Для видалення ковпачків щіткотримачів користуйтесь
викруткою. Видаліть зношені вугільні щітки, вставте
нові та закріпіть ковпачки щіткотримачів.
Fig.7
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ОСНАЩЕННЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використовувати
лише за призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням звертайтесь
до місцевого Сервісного центру "Макіта".
• Ключі
• Подовжувач
• Універсальне з'єднання
• Адаптер ключа
• Свердла Phillips
• Протектор
• Різні типи оригінальних акумуляторів та
зарядних пристроїв виробництва компанії
Makita
• Плечовий ремінь

11
POLSKI
Objaśnienia do widoku ogólnego
1-1. Przycisk
1-2. Akumulator
2-1. Spust przełącznika
3-1. Dźwignia przełącznika obrotów
wstecznych
4-1. Gniazdo
4-2. Kowadełko
5-1. Gniazdo
5-2. PierścieńO
5-3. Sworzeń
6-1. Znak ograniczenia
7-1. Pokrywka uchwytu szczotki
7-2. Śrubokręt
SPECYFIAKCJE
Model 6918D
Śruba zwykła M8 - M14
Wydajność
Śruba o wysokiej wytrzymałości M6 - M12
Głowica kwadratowa 12,7 mm
Prędkość bez obciążenia (min-1) 0 - 2 300
Liczba udarów na minutę0 - 3 000
Maks. moment dokręcania 120 N.m
Długość całkowita 176 mm
Ciężar netto 1,6 kg
Napięcie znamionowe Prąd stały 12 V
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec zmianom
bez wcześniejszego powiadomienia.
• Uwaga: Specyfikacje mogąróżnićsięw zależności od kraju.
ENE036-1
Przeznaczenie
Narzędzie to jest przeznaczone do dokręcania śrub i
nakrętek.
ENG006-2
Tylko dla krajów europejskich
Poziom hałasu I drgań
Typowe równoważne poziomy dźwięku A sąrówne
poziomowi ciśnienia akustycznego: 98 dB (A)
poziom mocy akustycznej: 109 dB (A)
Niepewność: 3 dB(A)
Nosićochronniki słuchu
Typowa wartość ważonej średniej kwadratowej
przyspieszenia wynosi 9 m/s2.
Powyższe wartości uzyskano w oparciu o normę
EN60745.
Dla modelu 6918D
ENH102-5
DEKLARACJA ZGODNOŚCI Z NORMAMI WE
Deklarujemy, na nasząwyłącznąodpowiedzialność, że
niniejszy produkt jest zgodny z następującymi normami
dokumentów normalizacyjnych;
EN60745, EN55014 w świetle Dyrektyw Rady o
sygnaturach 89/336/EEC, 98/37/EC.
Yasuhiko Kanzaki CE2006
000087
Dyrektor
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes, Bucks MK15
8JD, ENGLAND (ANGLIA)
Producent odpowiedzialny:
Makita Corporation Anjo Aichi Japan (Japonia)
GEB009-2
Szczególne zasady
bezpieczeństwa
NIE WOLNO pozwolić, aby wygoda lub rutyna
(nabyta w wyniku wielokrotnego używania
narzędzia) zastąpiły ścisłe przestrzeganie zasad
bezpieczeństwa obsługi piły. Używanie
elektronarzędzia w sposób niebezpieczny lub
niewłaściwy grozi poważnymi obrażeniami ciała.
1. Podczas wykonywania pracy narzędziem
tnącym, trzymaćelektronarzędzie za
izolowane powierzchnie uchwytów, ponieważ
ostrze narzędzia może natrafićna przewód
ukryty w materiale lub zetknąć sięz
przewodem zasilania. Kontakt z przewodem pod
napięciem spowoduje przepływ prądu do
metalowych zewnętrznych części
elektronarzędzia i porażenie operatora.
2. Nośochraniacze na uszy.
3. Przed przystąpieniem do pracy sprawdzić
dokładnie gniazdo pod kątem ewentualnych
pęknięć lub uszkodzeń.
4. Trzymaćnarzędzie w sposób niezawodny.
5. Zapewnićstałe podłoże.
Upewnićsię, czy nikt nie znajduje sięponiżej

12
miejsca pracy na wysokości.
6. Odpowiedni moment dokręcania zależy od
rodzaju i wielkości wkrętu/śruby. Zawsze
sprawdzaj moment dokręcenia za pomocą
klucza dynamometrycznego.
ZACHOWAĆINSTRUKCJE
OSTRZEŻENIE:
NIEPRAWIDŁOWE STOSOWANIE lub
nieprzestrzeganie zasad bezpieczeństwa
określonych w niniejszej instrukcji obsługi może
spowodowaćpoważne obrażenia ciała.
ENC004-1
WAŻNE ZASADY
BEZPIECZEŃSTWA
DOTYCZĄCE AKUMULATORA
1. Przed użyciem akumulatora zapoznaćsięz
wszystkimi zaleceniami i znakami
ostrzegawczymi na (1) ładowarce, (2)
akumulatorze i (3) wyrobie, w którym będzie
używany akumulator.
2. Akumulatora nie wolno rozbierać.
3. Jeżeli czas pracy uległznacznemu skróceniu,
należy natychmiast przerwaćpracę. Może
bowiem dojść do przegrzania, ewentualnych
poparzeń, a nawet eksplozji.
4. W przypadku przedostania sięelektrolitu do
oczu, przemyćje wodąi niezwłocznie uzyskać
pomoc lekarską. Może on bowiem
spowodowaćutratęwzroku.
5. Styki akumulatora należy zawsze
zabezpieczyć, zakładając na nieużywany
akumulator osłonę.
6. Nie doprowadzaćdo zwarcia akumulatora:
(1) Nie dotykaćstyków przedmiotami
wykonanymi z materiałów
przewodzących.
(2) Unikaćprzechowywania akumulatora w
pojemniku z metalowymi przedmiotami,
typu gwoździe, monety itp.
(3) Chronićakumulator przed deszczem lub
wodą.
Zwarcie prowadzi do przepływu prądu
elektrycznego o dużym natężeniu i
przegrzania akumulatora, co w
konsekwencji może grozićpoparzeniami a
nawet awariąurządzenia.
7. Narzędzia i akumulatora nie wolno
przechowywaćw miejscach, w których
temperatura osiąga bądźprzekracza 50 ﾟC
(122 ﾟF).
8. Akumulatorów nie wolno palić, równieżtych
poważnie uszkodzonych lub całkowicie
zużytych. W ogniu mogąone bowiem
eksplodować.
9. Chronićakumulator przed upadkiem i
uderzeniami.
ZACHOWAĆINSTRUKCJE
Wskazówki dotyczące zachowania
maksymalnej trwałości akumulatora
1. Akumulator należy naładowaćzanim zostanie
do końca rozładowany.
Gdy zauważysz spadek mocy narzędzia,
przerwij pracęi naładuj akumulator.
2. Nie wolno ładowaćpowtórnie w pełni
naładowanego akumulatora.
Przeładowanie akumulatora skraca jego czas
eksploatacji.
3. Akumulator ładowaćw temperaturze
mieszczącej sięw przedziale ﾟC - 40 ﾟC (50 ﾟ
F - 104 ﾟF). Gdy akumulator jest gorący, przed
przystąpieniem do jego ładowania odczekać,
ażostygnie.
4. Akumulatory niklowo-wodorkowe, po
sześciomiesięcznym okresie nieużywania,
należy naładować.
OPIS DZIAŁANIA
UWAGA:
• Przed przystąpieniem do regulacji lub przeglądu
narzędzia upewnićsię, czy jest ono wyłączone i
czy zostałwyjęty akumulator.
Wkładanie i wyjmowanie akumulatora
Rys.1
• Przed włożeniem lub wyjęciem akumulatora należy
koniecznie wyłączyćnarzędzie.
• Aby wyjąć akumulator, naciśnij zaczepy po jego
obu stronach i wyciągnij go.
• Aby włożyćakumulator, wystarczy wyrównać
występ na akumulatorze z rowkiem w obudowie i
wsunąć go na swoje miejsce. Akumulator wsunąć
do oporu, ażwskoczy na swoje miejsce, co jest
sygnalizowane delikatnym kliknięciem. W
przeciwnym razie może przypadkowo wypaść z
narzędzia, raniąc operatora lub osoby postronne.
• Przy wkładaniu akumulatora nie wolno używaćsiły.
Jeżeli akumulator nie wchodzi swobodnie, nie
zostałprawidłowo włożony.
Włączanie
Rys.2
UWAGA:
• Przed włożeniem akumulatora do narzędzia
zawsze sprawdź, czy język spustowy wyłącznika
działa prawidłowo i po zwolnieniu powraca do
położenia „OFF".

13
Aby uruchomićnarzędzie, należy pociągnąć za język
spustowy przełącznika. Prędkość narzędzia rośnie wraz
ze zwiększaniem nacisku na język spustowy. W celu
zatrzymania urządzenia wystarczy zwolnićjęzyk
spustowy przełącznika.
Włączanie obrotów wstecznych.
Rys.3
Omawiane narzędzie jest wyposażone w przełącznik
umożliwiający zmianękierunku obrotów. W celu
uzyskania obrotów zgodnych z ruchem wskazówek
zegara należy nacisnąć dźwignięprzełącznika zmiany
kierunku obrotów po stronie A, natomiast by uzyskać
obroty przeciwne do ruchu wskazówek zegara,
wystarczy nacisnąć dźwignięprzełącznika po stronie B.
Gdy dźwignia przełącznika zmiany kierunku obrotów
znajduje sięw położeniu neutralnym, język spustowy
przełącznika jest zablokowany.
UWAGA:
• Przed uruchomieniem narzędzia należy zawsze
sprawdzićustawienie kierunku obrotów.
• Kierunek obrotów można zmieniaćtylko wówczas,
gdy urządzenie całkowicie sięzatrzyma. Zmiana
kierunku obrotów przed zatrzymaniem się
narzędzia grozi jego uszkodzeniem.
• Gdy narzędzie nie będzie używane, należy zawsze
ustawićdźwignięprzełącznika zmiany kierunku
obrotów w położeniu neutralnym.
MONTAŻ
UWAGA:
• Przed przystąpieniem do jakichkolwiek czynności
związanych z obsługąnarzędzia należy koniecznie
upewnićsię, czy jest ono wyłączone i czy
akumulator zostałwyjęty.
Wybierz prawidłowe gniazdo.
Podczas wkręcania śrub i nakrętek zawsze pamiętaj o
dopasowaniu rozmiaru gniazda. Gniazdo o
niewłaściwym rozmiarze prowadzi do niedokładnego i
nierównomiernego momentu dokręcania i/lub
uszkodzenia śruby lub nakrętki.
Montażi demontażgniazda
Rys.4
1. Dla gniazda bez pierścienia O i wtyku
Aby zamontowaćgniazdo, wepchnij je na
kowadełko tak, aby zaskoczyło na swoim
miejscu.NLAby wyjąć gniazdo, należy je po prostu
wyciągnąć.
2. Dla gniazda z pierścieniem O i wtykiem
Rys.5
WysuńpierścieńO z rowka w gnieździe i wyjmij z
gniazda wtyk. Dopasuj gniazdo do kowadełka
narzędzia tak, aby otwór gniazda byłwyrównany z
otworem kowadełka. Wsuńwtyk w otwór gniazda i
kowadełka. Następnie przywróćpierścieńO do
pozycji początkowej w rowku gniazda, aby
zablokowaćwtyk. Aby zdemontowaćgniazdo,
należy w odwrotnej kolejności wykonaćprocedurę
montażu.
DZIAŁANIE
Odpowiedni moment dokręcania zależy od rodzaju i
wielkości wkrętu/śruby, materiału, z jakiego wykonany
jest wkręcany element, itp. Zależność momentu
dokręcania i czasu dokręcania pokazano na rysunkach.
N m
(kgf cm)
80
(816)
100
(1020)
60
(612)
40
(408)
20
(204)
0 1,0 2,0
3,0
(S)
M14
M12
M10
Moment dokręcania
Czas dokręcania
Właściwy moment dokręcania
M14
M12
M10
..
Śruba zwykła
005226
N m
(kgf cm)
80
(612)
100
(1020)
120
(1224)
60
(612)
40
(408)
20
(204)
0 1,0 2,0
3,0 4,0 5,0
(S)
M8
M12
M10
Właściwy moment dokręcania
Czas dokręcania
Moment dokręcania
..
Śruba o wysokiej wytrzymałości
005227
Trzymaj mocno narzędzie i umieść gniazdo nad śrubą
lub nakrętką. Włącz narzędzie i dokręcaj zgodnie z
ustawionym czasem dokręcania.
UWAGA:
• Podczas mocowania wkrętów M8 lub mniejszych,
dobierz nacisk na język spustowy wyłącznika, aby
nie zniszczyćwkrętu.

14
• Narzędzie powinno byćskierowane na wprost
śruby lub nakrętki.
• Nadmierny moment dokręcania może uszkodzić
śrubę/nakrętkęlub gniazdo. Przed przystąpieniem
do pracy zawsze wykonaj próbnąoperację
wkręcania, aby ustalićwłaściwy czas wkręcania
dla danej śruby lub nakrętki. Zwłaszcza w
przypadku wkrętów mniejszych niżM8 należy
pamiętaćo wykonaniu próbnej operacji wkręcania,
aby zapobiec uszkodzeniu gniazda lub wkrętu itp.
• Jeżeli narzędzie jest używane bez przerwy ażdo
rozładowania akumulatora, należy je odstawićna
15 minut, zanim praca zostanie podjęta na nowo z
użyciem innego naładowanego akumulatora.
Na moment dokręcania ma wpływ wiele czynników, w
tym następujące. Po dokręceniu należy zawsze
sprawdzićmoment dokręcenia za pomocąklucza
dynamometrycznego.
1. Gdy akumulator jest prawie całkowicie
rozładowany, pojawi sięspadek napięcia i
moment dokręcania zmniejszy się.
2. Gniazdo
• Użycie gniazda o niewłaściwym rozmiarze
powoduje zmniejszenie momentu dokręcania.
• Zużyte gniazdo (zużycie na końcu
sześciokątnym lub kwadratowym) powoduje
zmniejszenie momentu dokręcania.
3. Śruba
• Nawet jeśli współczynnik momentu i klasa
śruby sątakie same, właściwy moment
dokręcania zależy od średnicy śruby.
• Nawet jeśli średnice śrub sątakie same,
właściwy moment dokręcania zależy od
współczynnika momentu, klasy śruby oraz od
długości śruby.
4. Używanie przegubu uniwersalnego lub drążka
przedłużającego może nieco zmniejszyćmoment
dokręcania klucza udarowego. Aby go wyrównać
należy dokręcaćśrubęlub nakrętkęprzez dłuższy
czas.
5. Sposób trzymania narzędzia lub materiał, z
którego wykonany jest skręcany element w
miejscu przykręcania, mająwpływ na wielkość
momentu.
6. Praca przy niskich prędkościach obrotowych
powoduje zmniejszenie momentu dokręcania.
KONSERWACJA
UWAGA:
• Przed przystąpieniem do przeglądu narzędzia lub
jego konserwacji upewnićsię, czy jest ono
wyłączone i czy akumulator zostałwyjęty.
Wymiana szczotek węglowych
Rys.6
Systematycznie wyjmowaći sprawdzaćszczotki
węglowe. Wymieniaćje, gdy ich zużycie sięga znaku
granicznego. Szczotki powinny byćczyste i łatwo
wchodzićw uchwyty. Należy wymieniaćobydwie
szczotki jednocześnie. Stosowaćwyłącznie identyczne
szczotki węglowe.
Do wyjęcia pokrywek uchwytów szczotek używać
śrubokrętu. Wyjąć zużyte szczotki węglowe, włożyć
nowe i zabezpieczyćpokrywkami uchwytów szczotek.
Rys.7
Dla zachowania BEZPIECZEŃSTWA i
NIEZAWODNOŚCI wyrobu, naprawy oraz inne prace
konserwacyjne i regulacyjne powinny byćwykonywane
przez Autoryzowane Centra Serwisowe Makita,
wyłącznie przy użyciu części zamiennych Makita.
AKCESORIA (WYPOSAŻENIE
DODATKOWE)
UWAGA:
• Zaleca sięstosowanie wymienionych akcesoriów i
dodatków razem z elektronarzędziem Makita
opisanym w niniejszej instrukcji. Stosowanie
jakichkolwiek innych akcesoriów i dodatków może
stanowićryzyko uszkodzenia ciała. Stosować
akcesoria i dodatki w celach wyłącznie zgodnych z
ich przeznaczeniem.
W razie potrzeby, wszelkiej pomocy i szczegółowych
informacji na temat niniejszych akcesoriów udzielą
Państwu lokalne Centra Serwisowe Makita.
• Gniazda
• Drążek przedłużający
• Przegub uniwersalny
• Adapter końcówki
• Końcówki krzyżowe
• Osłona
• Różne typy oryginalnych akumulatorów i
ładowarek marki Makita
• Pasek na ramię

15
ROMÂNĂ
Explicitarea vederii de ansamblu
1-1. Buton
1-2. Cartuşul acumulatorului
2-1. Trăgaciul întrerupătorului
3-1. Levier de inversor
4-1. Bucşă
4-2. Soclu
5-1. Bucşă
5-2. Garniturăinelară
5-3. Ştift
6-1. Marcaj limită
7-1. Capacul suportului pentru perii
7-2. Şurubelniţă
SPECIFICAŢII
Model 6918D
Bulon standard M8 - M14
Capacităţi
Bulon de mare rezistenţă la tracţiune M6 - M12
Cap de antrenare pătrat 12,7 mm
Turaţia în gol (min-1) 0 - 2.300
Bătăi pe minut 0 - 3.000
Moment de strângere maxim 120 N.m
Lungime totală176 mm
Greutate netă1,6 kg.
Tensiune nominală12 V cc.
• Datorităprogramului nostru continuu de cercetare şi dezvoltare, caracteristicile pot fi modificate fărăo notificare prealabilă.
• Notă: Specificaţiile pot varia în funcţie de ţară.
ENE036-1
Destinaţia de utilizare
Maşina este destinatăfixării bolţurilor şi piuliţelor.
ENG006-2
Numai pentru ţările europene
Emisie de zgomot şi vibraţii
Nivelele de zgomot normale ponderate A sunt
nivel de presiune acustică: 98 dB (A)
nivel de putere acustică: 109 dB (A)
Incertitudine: 3 dB(A)
Purtaţi antifoane.
Acceleraţia pătraticămedie ponderatăîn condiţii
normale este de 9 m/s2.
Aceste valori au fost obţinute conform standardului
EN60745.
Pentru modelul 6918D
ENH102-5
CE-DECLARAŢIE DE CONFORMITATE
Declarăm pe propria răspundere căacest produs este în
conformitate cu următoarele standarde şi reglementări;
EN60745, EN55014 în conformitate cu directivele
consiliului european 89/336/CEE, 98/37/CE.
Yasuhiko Kanzaki CE2006
000087
Director
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes, Bucks MK15
8JD, ANGLIA
Producător:
Makita Corporation Anjo Aichi Japan
GEB009-2
REGULI SPECIALE DE
SIGURANŢĂ
NU permiteţi comodităţii şi familiarizării cu produsul
(obţinute prin utilizare repetată) săînlocuiască
respectarea strictăa normelor de securitate pentru
ferăstrăul alternativ. Dacăfolosiţi aceastămaşină
incorect sau fărăa respecta normele de securitate,
puteţi suferi vătămări corporale grave.
1. Susţineţi maşina de suprafeţele izolate atunci
când efectuaţi o operaţiune în care maşina de
tăiat poate intra în contact cu cabluri ascunse
sau cu propriul cablu de alimentare.
Contactul cu un cablu aflat sub tesniune va face
ca piesele de metal săfie parcurse de curent, iar
operatorul se va electrocuta.
2. Purtaţi mijloace de protecţie a auzului.
3. Verificaţi atent bucşa cu privire la uzură, fisuri
sau deteriorări înainte de instalare.
4. Ţineţi bine maşina
5. Păstraţi-văechilibrul.
Asiguraţi-văcănu se aflănimeni dedesubt
atunci când folosiţi maşina la înălţime.
6. Momentul de strângere corect poate diferi în
funcţie de tipul şi dimensiunea şurubului.
Verificaţi momentul de strângere cu o cheie
dinamometrică.
PĂSTRAŢI ACESTE
INSTRUCŢIUNI

16
AVERTISMENT:
Utilizarea necorespunzătoare sau nerespectarea
regulilor din manualul de instrucţiuni poate cauza
vătămări personale grave
ENC004-1
INSTRUCŢIUNI IMPORTANTE
PRIVIND SIGURANŢA
PENTRU CARTUŞUL
ACUMULATORULUI
1. Înainte de a folosi cartuşul acumulatorului,
citiţi toate instrucţiunile şi atenţionările de pe
(1) încărcătorul acumulatorului, (2) acumulator
şi (3) produsul care foloseşte acumulatorul.
2. Nu dezmembraţi cartuşul acumulatorului.
3. Dacătimpul de funcţionare s-a redus excesiv,
întrerupeţi imediat funcţionarea. Aceasta
poate prezenta risc de supraîncălzire, posibile
arsuri şi chiar explozie.
4. Dacăelectrolitul pătrunde în ochi, clătiţi bine
ochii cu apăcuratăşi consultaţi imediat un
medic. Existărisc de orbire.
5. Acoperiţi întotdeauna bornele acumulatorului
cu capacul acestuia atunci când nu folosiţi
cartuşul acumulatorului.
6. Nu scurtcircuitaţi cartuşul acumulatorului:
(1) Nu atingeţi bornele cu niciun material
conductor.
(2) Evitaţi depozitarea cartuşului
acumulatorului la un loc cu alte obiecte
metalice cum ar fi cuie, monede etc.
(3) Nu expuneţi cartuşul acumulatorului la
apăsau ploaie.
Un scurtcircuit al acumulatorului poate
provoca un flux puternic de curent electric,
supraîncălzire, posibile arsuri şi chiar
defectarea maşinii.
7. Nu depozitaţi maşina şi cartuşul
acumulatorului în spaţii în care temperatura
poate atinge sau depăşi 50 ﾟC (122 ﾟF).
8. Nu incineraţi cartuşul acumulatorului chiar
dacăacesta este grav deteriorat sau complet
uzat. Cartuşul acumulatorului poate exploda în
foc.
9. Aveţi grijăsănu scăpaţi pe jos sau săloviţi
acumulatorul.
PĂSTRAŢI ACESTE
INSTRUCŢIUNI
Sfaturi pentru obţinerea unei durate maxime
de exploatare a acumulatorului
1. Încărcaţi cartuşul acumulatorului înainte de a
se descărca complet.
Întrerupeţi întotdeauna funcţionarea maşinii şi
încărcaţi cartuşul acumulatorului când
observaţi o scădere a puterii maşinii.
2. Nu reîncărcaţi niciodatăun acumulator
complet încărcat.
Supraîncărcarea va scurta durata de
exploatare a acumulatorului.
3. Încărcaţi cartuşul acumulatorului la
temperatura camerei, între 10 ﾟC - 40 ﾟC (50 ﾟ
F - 104 ﾟF). Lăsaţi un acumulator fierbinte să
se răceascăînainte de a-l încărca.
4. Încărcaţi cartuşul acumulatorului cu Nichel
Metal Hidrurădacănu a fost utilizat pe o
perioadămai lungăde şase luni.
DESCRIERE FUNCŢIONALĂ
ATENŢIE:
• Asiguraţi-văîntotdeauna cămaşina este oprităşi
cartuşul acumulatorului este scos înainte de a
ajusta sau verifica funcţionarea maşinii.
Instalarea sau scoaterea cartuşului
acumulatorului
Fig.1
• Opriţi întotdeauna maşina înainte de a instala sau
scoate cartuşul acumulatorului.
• Pentru a scoate cartuşul acumulatorului, extrageţi-l
din maşinăîn timp ce apăsaţi butoanele de pe
ambele laturi ale cartuşului acumulator.
• Pentru a introduce cartuşul acumulatorului, aliniaţi
limba de pe cartuşul acumulatorului cu canelura
din carcasăşi introduceţi-l în locaş. Introduceţi-l
întotdeauna complet, pânăcând se înclichetează
în locaş. În caz contrar, acesta poate cădea
accidental din maşinăprovocând rănirea
dumneavoastrăsau a persoanelor din jur.
• Nu forţaţi introducerea cartuşului acumulatorului.
Dacăacesta nu gliseazăuşor, înseamnăcăa fost
introdus incorect.
Acţionarea întrerupătorului
Fig.2
ATENŢIE:
• Înainte de a introduce cartuşul acumulatorului în
maşină, verificaţi întotdeauna dacăbutonul
declanşator funcţioneazăcorect şi revine în poziţia
"OFF" (oprit) când este eliberat.
Pentru a porni maşina, apăsaţi pur şi simplu butonul
declanşator. Viteza maşinii poate fi crescutăprin
creşterea forţei de apăsare a butonului declanşator.
Eliberaţi butonul declanşator pentru a opri maşina.
Funcţionarea inversorului
Fig.3
Aceastămaşinădispune de un comutator de inversare
pentru schimbarea sensului de rotaţie. Apăsaţi pârghia
comutatorului de inversare în poziţia A pentru rotire în
sens orar sau în poziţia B pentru rotire în sens anti-orar.

17
Când pârghia comutatorului de inversare se aflăîn
poziţie neutră, butonul declanşator nu poate fi apăsat.
ATENŢIE:
• Verificaţi întotdeauna sensul de rotaţie înainte de
utilizare.
• Folosiţi comutatorul de inversare numai dupăce
maşina s-a oprit complet. Schimbarea sensului de
rotaţie înainte de oprirea maşinii poate avaria
maşina.
• Atunci când nu folosiţi maşina, deplasaţi
întotdeauna pârghia comutatorului de inversare în
poziţia neutră.
MONTARE
ATENŢIE:
• Asiguraţi-văîntotdeauna cămaşina este oprităşi
cartuşul acumulatorului este scos înainte de a
executa orice lucrări la maşină.
Selectarea corectăa capului de cheie frontală
Folosiţi întotdeauna capul de cheie frontalăcu
dimensiunea corectăpentru bolţuri şi piuliţe. Folosirea
unui cap de cheie frontalăde dimensiune incorectăva
conduce la un moment de strângere imprecis şi
insuficient şi/sau la deteriorarea bolţului sau piuliţei.
Instalarea sau scoaterea capului de cheie
frontală
Fig.4
1. Pentru capete de cheie frontalăfărăgarnitură
inelarăşi ştift
Pentru a instala capul de cheie frontală, împingeţi-l
pe soclul maşinii pânăcând se înclichetează.
Pentru a demonta capul de cheie frontală, trageţi
pur şi simplu de el.
2. Pentru capete de cheie frontalăcu garnitură
inelarăşi ştift
Fig.5
Scoateţi garnitura inelarădin canelura capului de
cheie frontalăşi scoateţi ştiftul din capul de cheie
frontală. Instalaţi capul de cheie frontalăpe soclul
maşinii astfel încât orificiul din capul de cheie
frontalăsăfie aliniat cu orificiul din soclu.
Introduceţi ştiftul prin orificiul din soclu şi capul de
cheie frontală. Apoi readuceţi garnitura inelarăîn
poziţia iniţialădin canelura capului de cheie
frontalăpentru a fixa ştiftul. Pentru a demonta
capul de cheie frontală, executaţi în ordine inversă
operaţiile de instalare.
FUNCŢIONARE
Momentul de strângere corect poate diferi în funcţie de
tipul şi dimensiunea bolţului, materialul piesei care
trebuie fixatăetc. Relaţia dintre momentul de strângere
şi timpul de strângere este prezentatăîn figuri.
N m
(kgf cm)
80
(816)
100
(1020)
60
(612)
40
(408)
20
(204)
0 1,0 2,0
3,0
(S)
M14
M12
M10
Moment de strângere
Timp de strângere
Moment de strângere corect
M14
M12
M10
..
Bulon standard
005226
N m
(kgf cm)
80
(612)
100
(1020)
120
(1224)
60
(612)
40
(408)
20
(204)
0 1,0 2,0
3,0 4,0 5,0
(S)
M8
M12
M10
Moment de strângere corect
Timp de strângere
Moment de strângere
..
Bulon de mare rezistenţă la tracţiune
005227
Ţineţi maşina ferm şi aşezaţi capul de cheie hexagonală
pe bolţsau piuliţă. Porniţi maşina şi strângeţi cu timpul
de strângere adecvat.
NOTĂ:
• Când fixaţi şuruburi M8 sau mai mici, ajustaţi cu
grijăforţa de apăsare a butonului declanşator
pentru a nu deteriora şurubul.
• Ţineţi maşina orientatădrept către bolţsau piuliţă.
• Un moment de strângere excesiv poate deteriora
bolţul/piuliţa sau capul de cheie frontală. Înainte de
a începe lucrul, executaţi întotdeauna o probă
pentru a determina timpul de strângere corect
pentru bolţul sau piuliţa dumneavoastră. În special
pentru bolţurile mai mici de M8, efectuaţi proba de
mai sus pentru a preveni apariţia unor probleme la
capul de cheie frontalăsau la bolţ, etc.
• Dacămaşina este folosităcontinuu pânăla
descărcarea cartuşului acumulatorului, lăsaţi
maşina în repaus timp de 15 minute înainte de a
continua cu un cartuşacumulator nou.

18
Momentul de strângere este influenţat de o multitudine
de factori, inclusiv cei care urmează. Dupăstrângere,
verificaţi întotdeauna momentul de strângere cu o cheie
dinamometrică.
1. Când cartuşul acumulatorului este descărcat
aproape complet, tensiunea va scădea şi
momentul de strângere se va reduce.
2. Cap de cheie frontală
• Folosirea unui cap de cheie frontalăde
dimensiune incorectăva cauza o reducere a
momentului de strângere.
• Un cap de cheie frontalăuzat (uzurăla capătul
hexagonal sau pătrat) va cauza o reducere a
momentului de strângere.
3. Bolţ
• Chiar dacăclasa bolţului şi coeficientul
momentului de strângere sunt identice,
momentul de strângere corect va diferi în
funcţie de diametrul bolţului.
• Chiar dacădiametrele bolţurilor sunt identice,
momentul de strângere corect va diferi în
funcţie de coeficientul momentului de
strângere, clasa bolţului şi lungimea bolţului.
4. Folosirea crucii cardanice sau a tijei prelungitoare
reduce într-o oarecare măsurăforţa de strângere
a maşinii de înşurubat cu impact. Compensaţi
aceastăreducere printr-o strângere mai
îndelungată.
5. Modul în care ţineţi maşina sau materialul de fixat
în poziţia de înşurubare va influenţa momentul de
strângere.
6. Folosirea maşinii la vitezămicăva avea ca efect o
reducere a momentului de strângere.
ÎNTREŢINERE
ATENŢIE:
• Asiguraţi-văîntotdeauna cămaşina este oprităşi
cartuşul acumulatorului este scos înainte de a
executa lucrările de inspecţie şi întreţinere.
Înlocuirea periilor de carbon
Fig.6
Detaşaţi periile de carbon şi verificaţi-le în mod regulat.
Schimbaţi-le atunci când s-au uzat pânăla marcajul
limită. Periile de carbon trebuie săfie în permanenţă
curate şi săalunece uşor în suport. Ambele perii de
carbon trebuie săfie înlocuite simultan cu alte perii
identice.
Folosiţi o şurubelniţă pentru a îndepărta capacul
suportului periilor de carbon. Scoateţi periile de carbon
uzate şi fixaţi capacul pentru periile de carbon.
Fig.7
Pentru a menţine siguranţa şi fiabilitatea maşinii,
reparaţiile şi reglajele trebuie săfie efectuate numai la
Centrele de service autorizat Makita, folosindu-se piese
de schimb Makita.
ACCESORII
ATENŢIE:
• Folosiţi accesoriile sau piesele auxiliare
recomandate pentru maşina dumnavoastrăîn
acest manual. Utilizarea oricăror alte accesorii sau
piese auxiliare poate cauza vătămări. Folosiţi
accesoriile pentru operaţuinea pentru care au fost
concepute.
Dacăaveţi nevoie de asistenţă sau de mai multe detalii
referitoare la aceste accesorii, adresaţi-văcentrului local
de service Makita.
• Capete de cheie frontală
• Tijăprelungitoare
• Cruce cardanică
• Adaptor pentru capete de înşurubat
• Capete de înşurubat Phillips
• Apărătoare
• Diverse tipuri de acumulatoare şi încărcătoare
originale Makita
• Curea pentru umăr

19
DEUTSCH
Erklärung der Gesamtdarstellung
1-1. Taste
1-2. Akkublock
2-1. Schalter
3-1. Umschalthebel der Drehrichtung
4-1. Sockel
4-2. Amboss
5-1. Sockel
5-2. O-Ring
5-3. Stift
6-1. Grenzmarke
7-1. Kohlenhalterdeckel
7-2. Schraubenzieher
TECHNISCHE DATEN
Modell 6918D
Standardbolzen M8 - M14
Leistungen
Bolzen mit hohem Abschermoment M6 - M12
Vierkantaufsatz 12,7 mm
Leerlaufdrehzahl (min-1) 0 - 2.300
Schläge pro Minute 0 - 3.000
Max. Anzugsdrehmoment 120 N.m
Gesamtlänge 176 mm
Netto-Gewicht 1,6 kg
Nennspannung Gleichspannung 12 V
• Aufgrund der laufenden Forschung und Entwicklung unterliegen die hier aufgeführten technischen Daten Veränderungen ohne
Hinweis
• Anm.: Die technischen Daten können für verschiedene Länder unterschiedlich sein.
ENE036-1
Verwendungszweck
Das Werkzeug wurde für das Anziehen von Schrauben
und Muttern entwickelt.
ENG006-2
Nur für europäische Länder
Geräusche und Vibrationen
Die typischen A-bewerteten Geräuschpegel betragen
Schalldruckpegel: 98 dB (A)
Schallleistungspegel: 109 dB (A)
Abweichung: 3 dB(A)
Verwenden Sie Hilfsmittel für den Gehörschutz.
Der typische effektive Beschleunigungswert beträgt 9
m/s2.
Diese Werte wurden entsprechend der Norm EN60745
gewonnen.
Für Modell 6918D
ENH102-5
ÜBEREINSTIMMUNGSERKLÄRUNG MIT DEN
EU-NORMEN
Wir erklären auf unsere eigene Verantwortung, dass
dieses Produkt in Übereinstimmung mit den
nachstehenden Normen oder standardisierten
Dokumenten steht:
EN60745, EN55014 der Normdokumente erfüllt sowie
die Ratsverordnungen 89/336/EEC, 98/37/EC.
Yasuhiko Kanzaki CE2006
000087
Direktor
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes, Bucks MK15
8JD, ENGLAND
Verantwortlicher Hersteller:
Makita Corporation Anjo Aichi Japan
GEB009-2
Besondere
Sicherheitsgrundsätze
Lassen Sie sich NIE durch Bequemlichkeit oder (aus
fortwährendem Gebrauch gewonnener) Vertrautheit
mit dem Gerät dazu verleiten, die Sicherheitsregeln
für die Säbelsäge zu missachten. Wenn dieses
Werkzeug fahrlässig oder nicht ordnungsgemäß
verwendet wird, kann es zu schweren
Personenschäden kommen.
1. Bei Arbeiten, bei denen das Bohrwerkzeug mit
verdeckten elektrischen Leitern oder mit der
eigenen Stromschnur in Kontakt kommen
kann, halten Sie es an den isolierten
Greifstellen. Beim Kontakt mit einem
"lebendigen" Leiter werden die ungeschützten
Metallteile gleichfalls zu "lebendigen" Leitern und
die Bedienperson vom elektrischen Strom
getroffen werden.
2. Tragen Sie einen Gehörschutz.
3. Überprüfen Sie den Sockel vor dessen
Anbringung sorgfältig auf Abnutzung, Risse

20
oder sonstige Beschädigungen.
4. Halten Sie das Werkzeug fest in der Hand.
5. Achten Sie darauf, dass Sie immer einen
festen Stand haben.
Wenn Sie in der Höhe arbeiten, achten Sie
darauf, dass sich unter Ihnen niemand aufhält.
6. Das richtige Anzugsdrehmoment kann je nach
Art und Größe des Bolzens abweichen. Prüfen
Sie das Drehmoment mit einem
Drehmomentschlüssel.
BEWAHREN SIE DIESE
ANWEISUNGEN AUF.
WARNUNG:
Die FALSCHE VERWENDUNG oder Nichtbefolgung
der in dieser Anleitung aufgeführten
Sicherheitsgrundsätze kann ernste Verletzungen zur
Folge haben.
ENC004-1
WICHTIGE
SICHERHEITSANWEISUNGEN
FÜR AKKUBLOCK
1. Lesen Sie vor der Verwendung des
Akkublocks alle Anweisungen und
Sicherheitshinweise für (1) das Akkuladegerät,
(2) den Akku und (3) das Produkt, für das der
Akku verwendet wird.
2. Der Akkublock darf nicht zerlegt werden.
3. Falls die Betriebsdauer erheblich kürzer wird,
beenden Sie den Betrieb umgehend.
Andernfalls besteht die Gefahr einer
Überhitzung sowie das Risiko möglicher
Verbrennungen und sogar einer Explosion.
4. Wenn Elektrolyt in Ihre Augen gerät, waschen
Sie diese mit klarem Wasser aus, und suchen
Sie sofort einen Arzt auf. Andernfalls können
Sie Ihre Sehfähigkeit verlieren.
5. Wenn der Akkublock nicht verwendet wird,
setzen Sie stets die Akkuabdeckung auf die
Akkukontakte.
6. Der Akkublock darf nicht kurzgeschlossen
werden.
(1) Die Kontakte dürfen nicht mit leitendem
Material in Berührung kommen.
(2) Der Akkublock darf nicht in einem
Behälter aufbewahrt werden, in dem sich
andere metallische Gegenstände wie
beispielsweise Nägel, Münzen usw.
befinden.
(3) Der Akkublock darf weder Feuchtigkeit
noch Regen ausgesetzt werden.
Ein Kurzschluss des Akkus kann zu
hohem Kriechstrom, Überhitzung,
möglichen Verbrennungen und sogar zu
einer Zerstörung des Geräts führen.
7. Werkzeug und Akkublock dürfen nicht an
Orten aufbewahrt werden, an denen die
Temperatur 50 ﾟC (122 ﾟF) oder höher
erreichen kann.
8. Selbst wenn der Akkublock schwer
beschädigt oder völlig verbraucht ist, darf er
nicht angezündet werden. Der Akkublock kann
in den Flammen explodieren.
9. Lassen Sie den Akku nicht fallen, und
vermeiden Sie Schläge gegen den Akku.
BEWAHREN SIE DIESE
ANWEISUNGEN AUF.
Tipps für den Erhalt der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akkublock auf, bevor er ganz
entladen ist.
Beenden Sie stets den Betrieb des Werkzeugs,
und laden Sie den Akkublock auf, sobald Sie
eine verringerte Werkzeugleistung bemerken.
2. Laden Sie einen voll geladenen Akkublock
nicht noch einmal auf.
Eine Überladung verkürzt die Lebensdauer
des Akkus.
3. Laden Sie den Akkublock bei einer
Zimmertemperatur von 10 ﾟC - 40 ﾟC (50 ﾟF -
104 ﾟF) auf. Lassen Sie einen heißen
Akkublock vor dem Aufladen abkühlen.
4. Laden Sie den NiMH-Akkublock auf, wenn Sie
diesen mehr als sechs Monate nicht
verwenden.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und
entfernen Sie den Akkublock, bevor Sie
Einstellungen oder eine Funktionsprüfung des
Werkzeugs vornehmen.
Montage und Demontage des Akkublocks
Abb.1
• Schalten Sie das Werkzeug stets aus, bevor Sie
den Akkublock einsetzen oder entfernen.
• Zur Entfernung des Akkublocks müssen Sie diesen
aus dem Gerät herausziehen, während Sie die
Tasten auf beiden Seiten des Akkublocks
betätigen.
• Zum Einsetzen des Akkublocks müssen Sie die
Zunge des Akkublocks an der Rille im Gehäuse
ausrichten und in die gewünschte Position
schieben. Setzen Sie den Block immer ganz ein,
bis er mit einem Klick einrastet. Andernfalls kann
der Block versehentlich aus dem Werkzeug fallen
und Sie oder Personen in Ihrem Umfeld verletzen.
