Makita DJN161 User manual

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
Cordless Nibbler
Grignoteuse sans l
Roedora inalámbrica
DJN161
IMPORTANT: Read Before Using.
IMPORTANT : Lire avant usage.
IMPORTANTE: Lea antes de usar.

2ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model DJN161
Max. cutting capacities Mild steel 1.6 mm / 16 ga
Stainless 1.2 mm / 18 ga
Aluminum 2.5 mm / 12 ga
Min. cutting radius Outside edge 50 mm (2")
Inside edge 45 mm (1-3/4")
Strokes per minute 1,900 /min
Overall length 313 mm (12-3/8")
Net weight 1.9 - 2.3 kg (4.3 - 5.0 lbs)
Rated voltage D.C. 18 V
• Due to our continuing program of research and development, the specications herein are subject to change without notice.
• Specications may di󰀨er from country to country.
• The weight may di󰀨er depending on the attachment(s), including the battery cartridge. The lightest and heavi-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
Battery cartridge BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Charger DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH
• Some of the battery cartridges and chargers listed above may not be available depending on your region of residence.
WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges
and chargers may cause injury and/or re.
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listed below may result in electric shock, re and/or
serious injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
1.
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs
with earthed (grounded) power tools. Unmodied plugs
and matching outlets will reduce risk of electric shock.
2. Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
3. Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.
4.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged
or entangled cords increase the risk of electric shock.
5. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electric shock.
6. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit inter-
rupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electric shock.
7.
Power tools can produce electromagnetic elds
(EMF) that are not harmful to the user. However,
users of pacemakers and other similar medical
devices should contact the maker of their device and/
or doctor for advice before operating this power tool.
Personal Safety
1. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
power tools may result in serious personal injury.

3ENGLISH
2. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
3. Prevent unintentional starting. Ensure the
switch is in the o󰀨-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your nger on the switch or energising power tools
that have the switch on invites accidents.
4. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
5. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
6. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
7. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
8. Do not let familiarity gained from frequent use
of tools allow you to become complacent and
ignore tool safety principles. A careless action
can cause severe injury within a fraction of a
second.
9.
Always wear protective goggles to protect your
eyes from injury when using power tools. The
goggles must comply with ANSI Z87.1 in the USA.
It is an employer's responsibility to enforce the
use of appropriate safety protective equipment
by the tool operators and by other persons in
the immediate working area.
Power tool use and care
1. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
2. Do not use the power tool if the switch does
not turn it on and o󰀨. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
3. Disconnect the plug from the power source
and/or remove the battery pack, if detachable,
from the power tool before making any adjust-
ments, changing accessories, or storing power
tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
4. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
5. Maintain power tools and accessories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition that
may a󰀨ect the power tool’s operation. If dam-
aged, have the power tool repaired before use.
Many accidents are caused by poorly maintained
power tools.
6. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
7. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations di󰀨erent from those intended could
result in a hazardous situation.
8. Keep handles and grasping surfaces dry,
clean and free from oil and grease. Slippery
handles and grasping surfaces do not allow for
safe handling and control of the tool in unexpected
situations.
9. When using the tool, do not wear cloth work
gloves which may be entangled. The entangle-
ment of cloth work gloves in the moving parts may
result in personal injury.
Battery tool use and care
1. Recharge only with the charger specied by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of re
when used with another battery pack.
2. Use power tools only with specically desig-
nated battery packs. Use of any other battery
packs may create a risk of injury and re.
3. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery termi-
nals together may cause burns or a re.
4. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If con-
tact accidentally occurs, ush with water. If
liquid contacts eyes, additionally seek medical
help. Liquid ejected from the battery may cause
irritation or burns.
5. Do not use a battery pack or tool that is dam-
aged or modied. Damaged or modied batteries
may exhibit unpredictable behaviour resulting in
re, explosion or risk of injury.
6. Do not expose a battery pack or tool to re or
excessive temperature. Exposure to re or tem-
perature above 130 °C may cause explosion.
7. Follow all charging instructions and do not
charge the battery pack or tool outside the
temperature range specied in the instruc-
tions. Charging improperly or at temperatures
outside the specied range may damage the
battery and increase the risk of re.
Service
1. Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
2. Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized service providers.
3. Follow instruction for lubricating and chang-
ing accessories.
4. Do not modify or attempt to repair the appli-
ance or the battery pack except as indicated in
the instructions for use and care.

4ENGLISH
NIBBLER SAFETY WARNINGS
1. Hold the tool rmly.
2. Secure the workpiece rmly.
3. Keep hands away from moving parts.
4.
Edges and chips of the workpiece are sharp.
Wear gloves. It is also recommended that you
put on thickly bottomed shoes to prevent injury.
5. Do not put the tool on the chips of the work-
piece. Otherwise it can cause damage and
trouble on the tool.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
8. Do not touch the punch, die or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
9. Avoid cutting electrical wires. It can cause
serious accident by electric shock.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiar-
ity with product (gained from repeated use)
replace strict adherence to safety rules for
the subject product. MISUSE or failure to fol-
low the safety rules stated in this instruction
manual may cause serious personal injury.
Symbols
The followings show the symbols used for tool.
volts
direct current
no load speed
revolutions or reciprocation per minute
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery char-
ger, (2) battery, and (3) product using battery.
2. Do not disassemble or tamper with the battery
cartridge. It may result in a re, excessive heat,
or explosion.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current ow,
overheating, possible burns and even a breakdown.
6. Do not store and use the tool and battery car-
tridge in locations where the temperature may
reach or exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Do not nail, cut, crush, throw, drop the battery
cartridge, or hit against a hard object to the
battery cartridge. Such conduct may result in a
re, excessive heat, or explosion.
9. Do not use a damaged battery.
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
For commercial transports e.g. by third parties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consulting an
expert for hazardous material is required. Please also
observe possibly more detailed national regulations.
Tape or mask o󰀨 open contacts and pack up the
battery in such a manner that it cannot move
around in the packaging.
11.
When disposing the battery cartridge, remove it from
the tool and dispose of it in a safe place. Follow your
local regulations relating to disposal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliant products may result in a re, exces-
sive heat, explosion, or leak of electrolyte.
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
14. During and after use, the battery cartridge may
take on heat which can cause burns or low
temperature burns. Pay attention to the han-
dling of hot battery cartridges.
15.
Do not touch the terminal of the tool immediately
after use as it may get hot enough to cause burns.
16. Do not allow chips, dust, or soil stuck into the
terminals, holes, and grooves of the battery
cartridge. It may result in poor performance or
breakdown of the tool or battery cartridge.
17. Unless the tool supports the use near
high-voltage electrical power lines, do not use
the battery cartridge near high-voltage electri-
cal power lines. It may result in a malfunction or
breakdown of the tool or battery cartridge.
18. Keep the battery away from children.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
have been altered, may result in the battery bursting
causing res, personal injury and damage. It will also
void the Makita warranty for the Makita tool and charger.

5ENGLISH
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely dis-
charged. Always stop tool operation and charge the
battery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10 °C - 40 °C (50 °F - 104 °F). Let a hot
battery cartridge cool down before charging it.
4. When not using the battery cartridge, remove
it from the tool or the charger.
5. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL
DESCRIPTION
CAUTION:
• Always be sure that the tool is switched o󰀨 and
the battery cartridge is removed before adjust-
ing or checking function on the tool.
Installing or removing battery
cartridge
1
2
3
► 1. Button 2. Red indicator 3. Battery cartridge
CAUTION:
• Always switch o󰀨 the tool before installing or
removing of the battery cartridge.
• Hold the tool and the battery cartridge rmly
when installing or removing battery car-
tridge. Failure to hold the tool and the battery
cartridge rmly may cause them to slip o󰀨 your
hands and result in damage to the tool and
battery cartridge and a personal injury.
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the
red indicator cannot be seen. If not, it may acci-
dentally fall out of the tool, causing injury to you
or someone around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being
inserted correctly.
Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
1
2
► 1. Indicator lamps 2. Check button
Press the check button on the battery cartridge to indi-
cate the remaining battery capacity. The indicator lamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted O󰀨 Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
The battery
may have
malfunctioned.
NOTE: Depending on the conditions of use and the
ambient temperature, the indication may di󰀨er slightly
from the actual capacity.
NOTE: The rst (far left) indicator lamp will blink when
the battery protection system works.

6ENGLISH
Tool / battery protection system
The tool is equipped with a tool/battery protection sys-
tem. This system automatically cuts o󰀨 the power to
extend tool and battery life. The tool will automatically
stop during operation if the tool or battery is placed
under one of the following conditions:
Overload protection
This protection works when the tool is operated in a
manner that causes it to draw an abnormally high cur-
rent. In this situation, turn the tool o󰀨 and stop the appli-
cation that caused the tool to become overloaded. Then
turn the tool on to restart.
Overheat protection
This protection works when the tool or battery is over-
heated. In this situation, let the tool and battery cool
before turning the tool on again.
Overdischarge protection
This protection works when the remaining battery
capacity gets low. In this situation, remove the battery
from the tool and charge the battery.

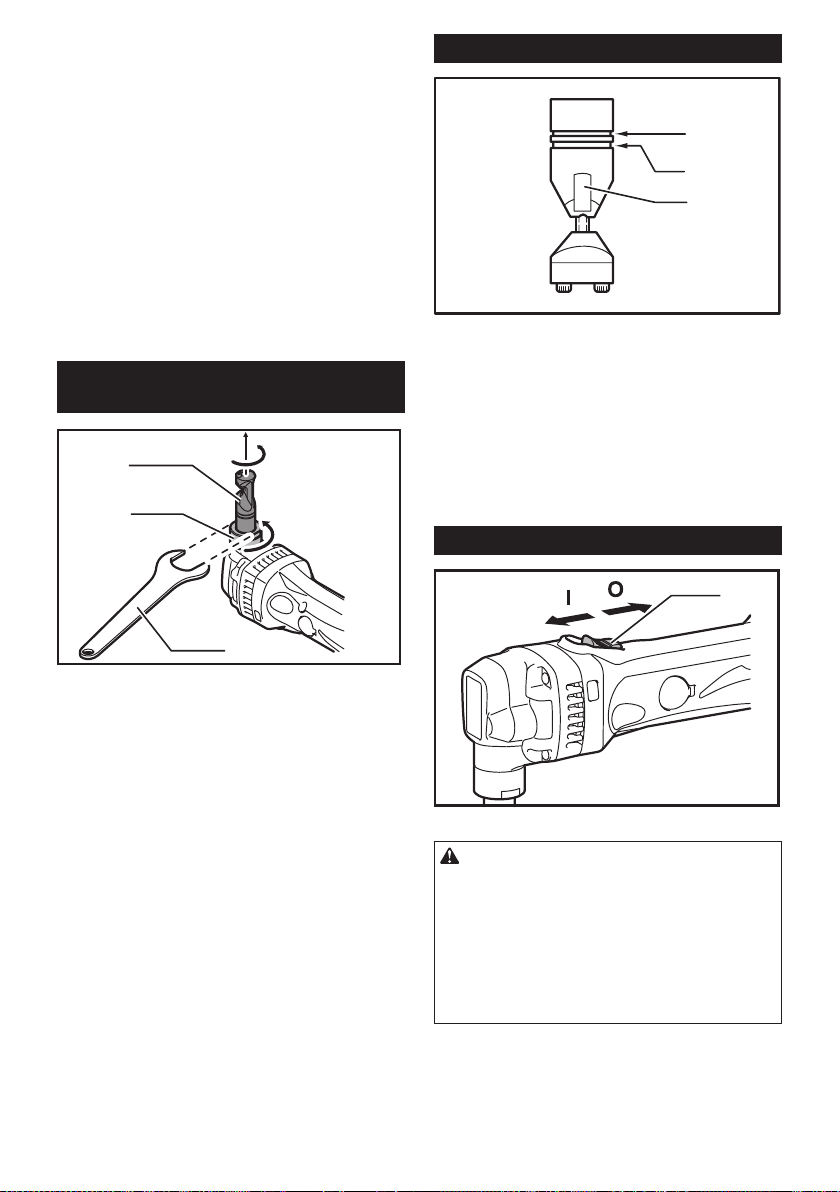

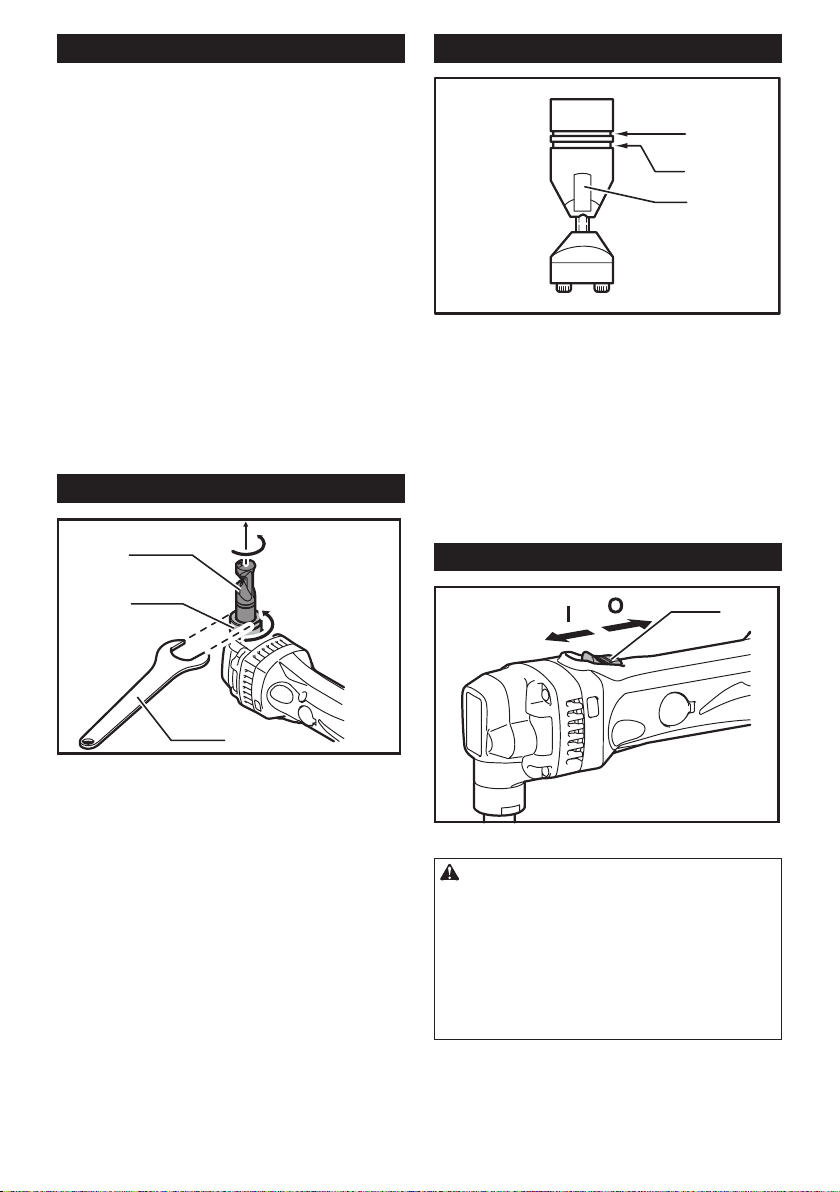

Changing the die position
1
23
4
► 1. Die holder 2. Lock nut 3. Loosen 4. Wrench
The die holder position can be changed 360°. To
change it, proceed as follows.
1. Loosen the lock nut with the wrench provided.
2. Pull the die holder slightly and turn it to the desired
position for operation.
3. Tighten the lock nut to secure the die holder in the
desired position.
There are four positive stops at 90° each: 0°, 90° left
and right and 180°. To position the die to any of these
positive stops:
1. Loosen the lock nut with the wrench provided.
2. Pull the die holder slightly and depress lightly
while turning it to the desired position. The die
holder will lock into one of the positive stop posi-
tions as desired.
3. Turn the die holder slightly to make sure that it is
positively locked into position.
4. Tighten the lock nut to secure the die holder.
Permissible cutting thickness
1
2
3
► 1. Gauge for cutting stainless: 1.2 mm (3/64") 2. Gauge
for cutting mild steel: 1.6 mm (1/16") 3. Notch
The thickness of material to be cut depends upon the
tensile strength of the material itself. The groove on
the die holder acts as a thickness gauge for allowable
cutting thickness. Do not attempt to cut any material
which will not t into this groove.
Cutting line
The notch in the die holder indicates your cutting line.
Its width is equal to the cutting width. Align the notch to
the cutting line on the workpiece when cutting.
Switch action
1
► 1. Slide switch
CAUTION:
• Before inserting the battery cartridge into the
tool, always check to see that the slide switch
actuates properly and returns to the "OFF"
position when the rear of the slide switch is
depressed.
• Switch can be locked in "ON" position for ease
of operator comfort during extended use. Apply
caution when locking tool in "ON" position and
maintain rm grasp on tool.
To start the tool, slide the slide switch toward the "I
(ON)" position. For continuous operation, press the
front of the slide switch to lock it.
To stop the tool, press the rear of the slide switch, then
slide it toward the "O (OFF)" position.

7ENGLISH

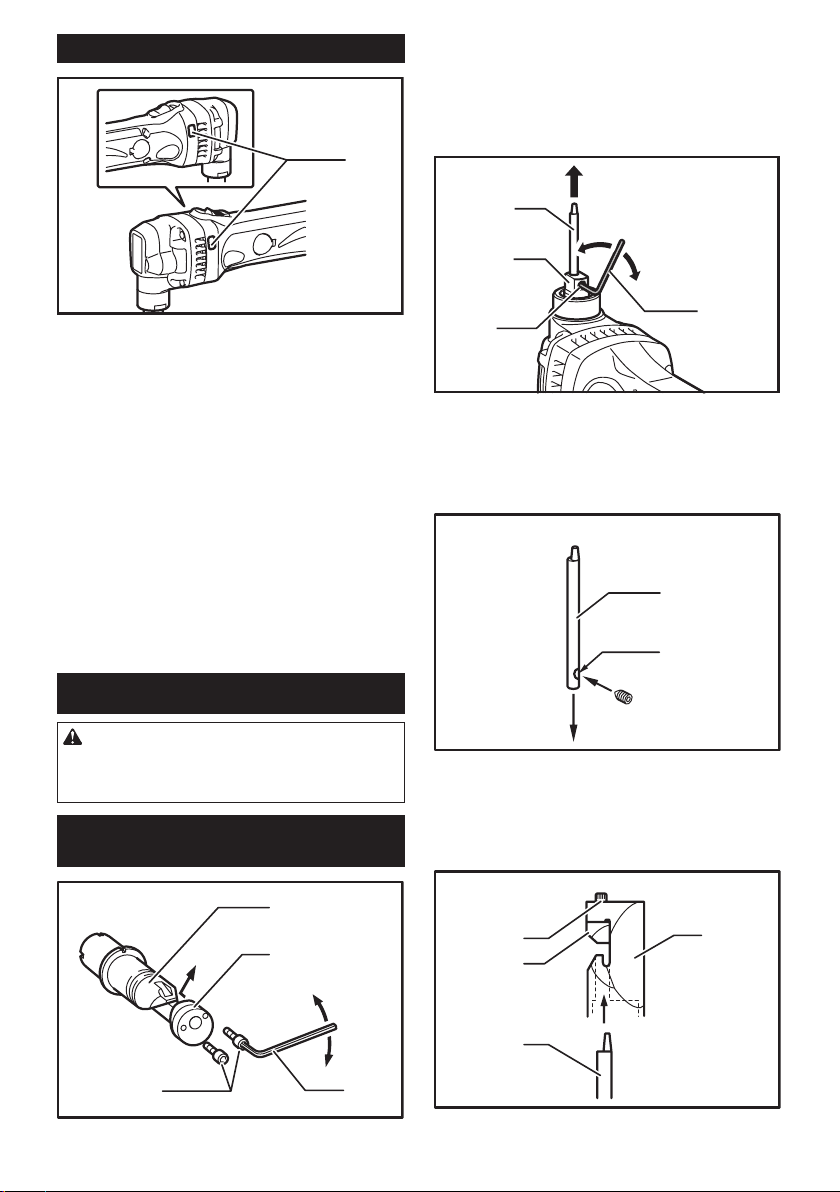

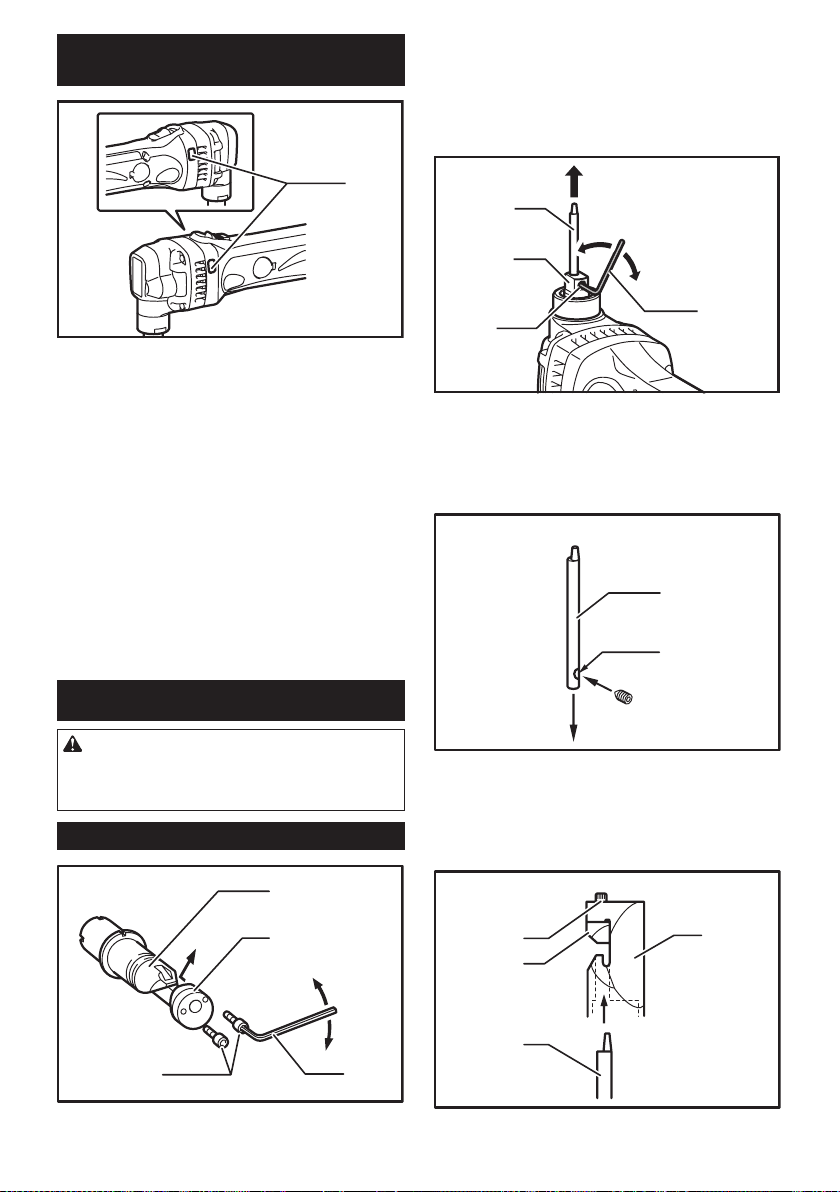

Indication lamp with multi function
1
► 1. Indicating lamp
Indication lamps are located in two positions.
— Battery cartridge replacing signal
— When the battery power is almost used up
during operation, the red lamp lights up and
the tool stops immediately. Replace the
battery with fully charged one when the red
lamp lights up.
— Accidental re-start preventive function
— Even if the battery cartridge is inserted on
the tool with the slide switch in the "I (ON)"
position, the tool does not start. At this time,
the lamp ickers slowly and this shows that
the accidental re-start preventive function is
at work.
— To start the tool, rst slide the slide switch
toward the "O (OFF)" position and then slide
it toward the "I (ON)" position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched o󰀨 and
the battery cartridge is removed before carrying
out any work on the tool.
Removing or installing the punch
and die
1
2
34
► 1. Die holder 2. Die 3. Bolts 4. Hex wrench
Always replace the punch and die as a set. To remove
the punch and die, loosen the lock nut with the wrench.
Remove the die holder from the tool. Use the hex
wrench to loosen the bolts which secure the die.
Remove the die from the die holder.
Use the hex wrench to loosen the screw which secures
the punch. Pull the punch out of the punch holder.
1
2
3
4
5
6
► 1. Punch 2. Punch holder 3. Screw 4. Hex wrench
5. Loosen 6. Tighten
To install the punch and die, insert the punch into the punch
holder so that the notch in the punch faces toward the
screw. Tighten the screw to secure the punch. Install the die
on the die holder. Tighten the bolts to secure the die.
1
2
► 1. Punch 2. Notch
Then install the die holder on the tool so that the punch
is inserted through the hole in the die holder. Tighten
the lock nut to secure the die holder. After replacing the
punch and die, lubricate them with machine oil and run
the tool for a while.
1
2
3
4
► 1. Bolts 2. Die 3. Punch 4. Die holder

8ENGLISH
OPERATION
Pre-lubrication
Coat the cutting line with machine oil to increase the
punch and die service life. This is particularly important
when cutting aluminum.
Cutting method
Hold the tool so that the cutting head is at a right angle
(90°) to the workpiece being cut. Move the tool gently in
the cutting direction.
Cutouts
Cutouts can be done by rst opening a round hole over
21 mm (13/16") in diameter which the cutting head can
be inserted into.
Cutting the corrugated or
trapezoidal sheet metals
1
2
3
4
5
► 1. From the top view 2. Cutting at an angle to
grooves 3. Cutting perpendicular to grooves
4. From the side view 5. Corrugated or trapezoidal
sheet metal
Set the die position so that the die faces the cutting
direction either when cutting at an angle or perpen-
dicular go grooves in corrugated or trapezoidal sheet
metals.
12
► 1. From the side view 2. Cutting head should be at a
right angle (90°) to cutting surface.
Always hold the tool body parallel to the grooves with
the cutting head at a right angle (90°) to the cutting
surface as shown in the gure.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched o󰀨 and
the battery cartridge is removed before attempt-
ing to perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol
or the like. Discoloration, deformation or cracks
may result.

9ENGLISH

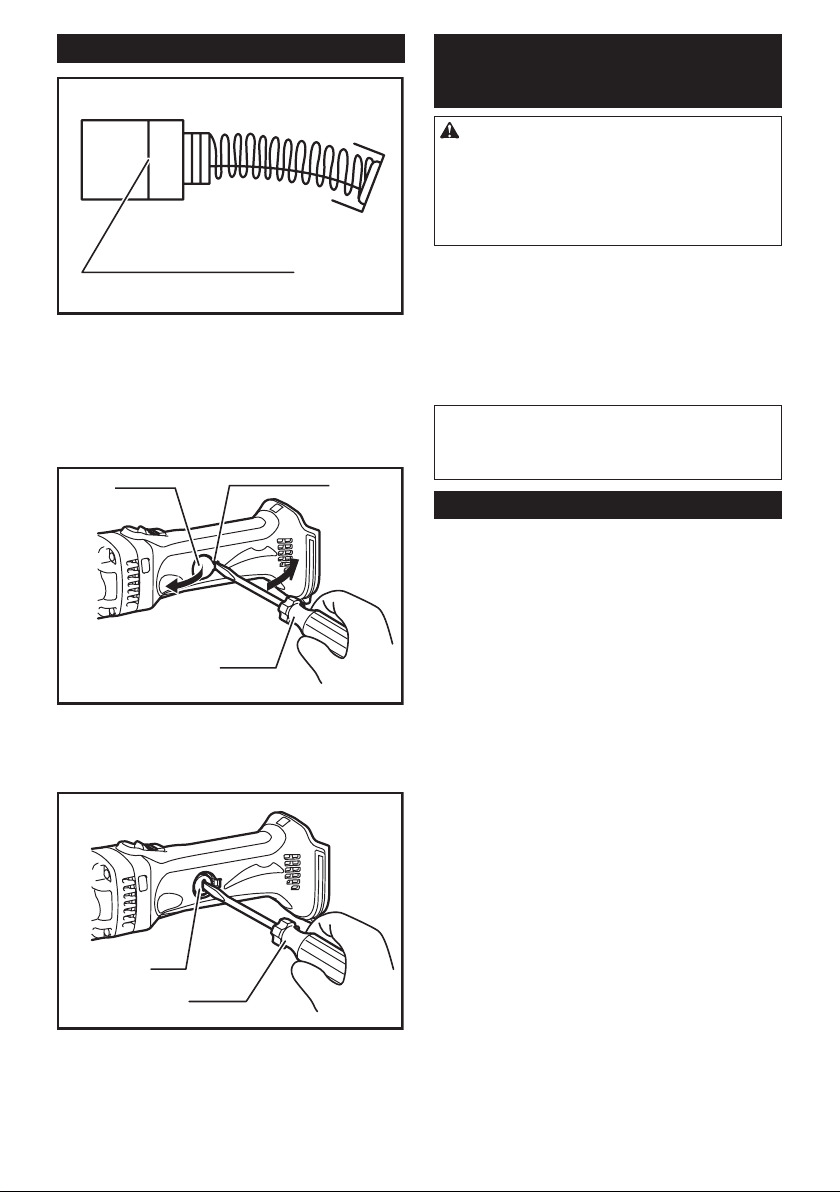

Replacing carbon brushes
1
► 1. Limit mark
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Insert the top end of slotted bit screwdriver into the notch in
the tool and remove the holder cap cover by lifting it up.
12
3
► 1. Holder cap cover 2. Notch 3. Screwdriver
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
1
2
► 1. Brush holder cap 2. Screwdriver
Reinstall the holder cap cover on the tool.
To maintain product SAFETY and RELIABILITY,
repairs, any other maintenance or adjustment should
be performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mended for use with your Makita tool specied
in this manual. The use of any other accessories
or attachments might present a risk of injury to
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Die
• Punch
• Hex wrench
• Wrench 32
• Makita genuine battery and charger
NOTE:
• Some items in the list may be included in the
tool package as standard accessories. They
may di󰀨er from country to country.
MAKITA LIMITED WARRANTY
Please refer to the annexed warranty sheet for the
most current warranty terms applicable to this product.
If annexed warranty sheet is not available, refer to the
warranty details set forth at below website for your
respective country.
United States of America: www.makitatools.com
Canada: www.makita.ca
Other countries: www.makita.com

10 FRANÇAIS
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle DJN161
Capacités de coupe max. Acier doux 1,6 mm / 16 ga
Acier inoxydable 1,2 mm / 18 ga
Aluminium 2,5 mm / 12 ga
Rayon de coupe min. Bord extérieur 50 mm (2")
Bord intérieur 45 mm (1-3/4")
Nombre d'impacts par minute 1 900 r/min
Longueur totale 313 mm (12-3/8")
Poids net 1,9 - 2,3 kg (4,3 - 5,0 lbs)
Tension nominale C.C. 18 V
• Étant donné l’évolution constante de notre programme de recherche et développement, les spécications
contenues dans ce manuel sont sujettes à modication sans préavis.
• Les spécications peuvent varier suivant les pays.
• Le poids peut varier selon les accessoires, y compris la batterie. La plus légère et la plus lourde combinaisons,
selon la procédure EPTA 01/2014, sont indiquées dans le tableau.
Batteries et chargeurs applicables
Batterie BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Chargeur DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH
• Suivant la région où vous habitez, il se peut que certaines des batteries et certains des chargeurs énumérés
ci-dessus ne soient pas disponibles.
MISE EN GARDE : Utilisez exclusivement les batteries et chargeurs énumérés ci-dessus. L’utilisation
de toute autre batterie ou tout autre chargeur peut entraîner une blessure et/ou un incendie.
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE : Lisez toutes les mises en
garde, instructions, illustrations et spécications
qui accompagnent cet outil électrique. Il y a risque de
décharge électrique, d’incendie et/ou de blessure grave si
les instructions ci-dessous ne sont pas toutes respectées.
Conservez toutes les mises en
garde et instructions pour réfé-
rence future.
Le terme « outil électrique » qui gure dans les avertis-
sements fait référence à un outil électrique branché sur
une prise de courant (par un cordon d’alimentation) ou
alimenté par batterie (sans l).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N’utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en pré-
sence de liquides, gaz ou poussières inam-
mables. Les outils électriques produisent des
étincelles au contact desquelles la poussière ou
les vapeurs peuvent s’enammer.
3. Assurez-vous qu’aucun enfant ou curieux ne
s’approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l’outil si votre attention est détournée.
Sécurité en matière d’électricité
1. Les ches d’outil électrique sont conçues pour
s’adapter parfaitement aux prises de courant.
Ne modiez jamais la che de quelque façon
que ce soit. N’utilisez aucun adaptateur de
che sur les outils électriques avec mise à
la terre. En ne modiant pas les ches et en les
insérant dans des prises de courant pour les-
quelles elles ont été conçues, vous réduirez les
risques de choc électrique.
2. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que tuyaux, radiateurs,
cuisinières et réfrigérateurs. Le risque de choc
électrique est plus élevé si votre corps se trouve
mis à la terre.
3. N’exposez pas les outils électriques à la pluie
ou à l’eau. La présence d’eau dans un outil élec-
trique augmente le risque de choc électrique.
4. Ne maltraitez pas le cordon. N’utilisez jamais
le cordon pour transporter, tirer ou débrancher
l’outil électrique. Maintenez le cordon à l’écart
des sources de chaleur, de l’huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé lorsque
les cordons sont endommagés ou enchevêtrés.

11 FRANÇAIS
5. Lorsque vous utilisez un outil électrique à l’ex-
térieur, utilisez un cordon prolongateur conçu
pour l’usage extérieur. Les risque de choc élec-
trique est moindre lorsqu’un cordon conçu pour
l’usage extérieur est utilisé.
6. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source d’ali-
mentation protégée par un disjoncteur de fuite
à la terre. L’utilisation d’un disjoncteur de fuite à la
terre réduit le risque de choc électrique.
7. Les outils électriques peuvent produire des
champs électromagnétiques (CEM) qui ne sont
pas préjudiciables à l’utilisateur. Les utilisa-
teurs de stimulateur cardiaque ou autres appareils
médicaux similaires doivent toutefois demander
conseil au fabricant et/ou à leur médecin avant
d’utiliser cet outil électrique.
Sécurité personnelle
1. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utili-
sez un outil électrique. N’utilisez pas les outils
électriques si vous êtes fatigué ou avez pris
une drogue, de l’alcool ou un médicament. Un
moment d’inattention pendant l’utilisation d’un
outil électrique peut entraîner une grave blessure.
2.
Portez des dispositifs de protection personnelle.
Portez toujours une protection oculaire. Les risques
de blessure seront moins élevés si vous utilisez des
dispositifs de protection tels qu’un masque anti-pous-
sière, des chaussures à semelle antidérapante, une
coi󰀨ure résistante ou une protection d’oreilles.
3. Évitez les démarrages accidentels. Assurez-
vous que l’interrupteur est en position d’arrêt
avant de brancher l’outil à la prise de courant
et/ou au bloc-piles, et avant de prendre ou de
transporter l’outil. Vous ouvrez la porte aux acci-
dents si vous transportez les outils électriques avec
le doigt sur l’interrupteur ou si vous les branchez
alors que l’interrupteur est en position de marche.
4. Retirez toute clé de réglage ou de serrage
avant de mettre l’outil électrique sous tension.
Toute clé laissée en place sur une pièce rotative
de l’outil électrique peut entraîner une blessure.
5. Ne vous étirez pas exagérément. Assurez-vous
d’une bonne prise au sol et d’un bon équilibre
en tout temps. Cela vous permettra d’avoir une
meilleure maîtrise de l’outil électrique dans les
situations imprévues.
6.
Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Gardez vos cheveux,
vêtements et gants à l’écart des pièces en mouve-
ment. Les vêtements amples, bijoux ou cheveux longs
peuvent être happés par les pièces en mouvement.
7. Si des accessoires sont fournis pour raccorder
un appareil d’aspiration et de collecte de la
poussière, assurez-vous qu’ils sont correc-
tement raccordés et qu’ils sont utilisés de
manière adéquate. L’utilisation d’un appareil de
collecte permet de réduire les risques liés à la
présence de poussière dans l’air.
8. Évitez d’être complaisant et d’ignorer les
principes de sécurité de l’outil en raison de la
familiarité acquise par un usage fréquent des
outils. Un geste imprudent peut entraîner une
grave blessure en une fraction de seconde.
9. Portez toujours des lunettes à coques de pro-
tection pour protéger vos yeux contre les bles-
sures lors de l’utilisation d’outils électriques.
Les lunettes à coques doivent être conformes
à ANSI Z87.1 aux États-Unis.
L’employeur a la responsabilité d’imposer
l’utilisation d’équipements de protection de
sécurité adéquats aux utilisateurs des outils
électriques et à toute autre personne se trou-
vant dans la zone de travail immédiate.
Utilisation et entretien des outils électriques
1. Ne forcez pas l’outil électrique. Utilisez l’outil
électrique adéquat suivant le type de travail à
e󰀨ectuer. Si vous utilisez l’outil électrique adé-
quat et respectez le régime pour lequel il a été
conçu, il e󰀨ectuera un travail de meilleure qualité
et plus sécuritaire.
2. N’utilisez pas l’outil électrique s’il n’est pas
possible de l’allumer et de l’éteindre avec son
interrupteur. Un outil électrique dont l’interrupteur
est défectueux représente un danger et doit être
réparé.
3. Avant d’e󰀨ectuer tout réglage, de remplacer
un accessoire ou de ranger l’outil électrique,
débranchez la che de la source d’alimenta-
tion et/ou retirez la batterie de l’outil électrique
si elle est amovible. Ces mesures préventives de
sécurité réduisent les risques de démarrage acci-
dentel de l’outil électrique.
4. Après l’utilisation d’un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l’utiliser si elle n’est
pas familiarisée avec l’outil électrique ou les
présentes instructions d’utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n’en connaissent pas le
mode d’utilisation.
5. E󰀨ectuez l’entretien des outils électriques et
des accessoires. Assurez-vous que les pièces
mobiles ne sont pas désalignées ou coincées,
qu’aucune pièce n’est cassée et que l’outil
électrique n’a subi aucun dommage a󰀨ectant
son bon fonctionnement. Le cas échéant,
faites réparer l’outil électrique avant de l’utili-
ser. De nombreux accidents sont causés par des
outils électriques mal entretenus.
6. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l’entretien est
e󰀨ectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
7. Utilisez l’outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à e󰀨ectuer.
L’utilisation d’un outil électrique pour d’autres
usages que ceux prévus peut entraîner une situa-
tion dangereuse.
8. Gardez les poignées et surfaces de saisie
sèches, propres et exemptes d’huile et de
graisse. Les poignées et surfaces de saisie glis-
santes ne permettent pas une manipulation sûre
et une bonne maîtrise de l’outil dans les situations
inattendues.

12 FRANÇAIS
9. Lors de l’utilisation de l’outil, ne portez pas
de gants de travail en tissu qui risquent de
s’enchevêtrer dans l’outil. L’enchevêtrement de
gants de travail en tissu dans les pièces en mou-
vement peut entraîner une blessure.
Utilisation et entretien des outils alimentés par
batterie
1. Pour recharger, utilisez uniquement le char-
geur spécié par le fabricant. L’utilisation d’un
chargeur conçu pour un type donné de bloc-piles
comporte un risque d’incendie lorsqu’il est utilisé
avec un autre type de bloc-piles.
2. N’utilisez un outil électrique qu’avec le bloc-
piles conçu spéciquement pour cet outil. Il y a
risque de blessure ou d’incendie si un autre bloc-
piles est utilisé.
3. Lorsque vous n’utilisez pas le bloc-piles, ran-
gez-le à l’écart des objets métalliques tels que
trombones, pièces de monnaie, clés, clous,
vis ou autres petits objets métalliques qui
risqueraient d’établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.
4. Dans des conditions d’utilisation inadéquates
de la batterie, il peut y avoir fuite d’électrolyte;
évitez tout contact avec ce liquide. En cas
de contact accidentel, rincez avec beaucoup
d’eau. Si le liquide pénètre dans vos yeux, il
faut aussi consulter un médecin. L’électrolyte
qui s’échappe de la batterie peut causer des
irritations ou des brûlures.
5. N’utilisez pas une batterie ou un outil s’il est
endommagé ou modié. Les batteries endom-
magées ou modiées peuvent avoir un comporte-
ment imprévisible dont peut résulter un incendie,
une explosion ou un risque de blessure.
6. N’exposez pas une batterie ou un outil au feu
ou à une température excessive. L’exposition
au feu ou à une température supérieure à 130 °C
peut entraîner une explosion.
7. Suivez toutes les instructions de charge et ne
chargez pas la batterie ou l’outil à l’extérieur
de la plage de température spéciée dans les
instructions. Charger de manière inadéquate
ou à des températures hors de la plage spéciée
peut endommager la batterie et augmenter le
risque d’incendie.
Réparation
1. Faites réparer votre outil électrique par un
réparateur qualié qui utilise des pièces de
rechange identiques aux pièces d’origine. Le
maintien de la sûreté de l’outil électrique sera ainsi
assuré.
2. N’essayez jamais de réparer les batteries
endommagées. La réparation des batteries ne
doit être e󰀨ectuée que par le fabricant ou par un
fournisseur de service après-vente agréé.
3. Suivez les instructions de lubrication et de
remplacement des accessoires.
4. Ne modiez pas ou n’essayez pas de réparer
l’appareil ou la batterie autrement que tel
qu’indiqué dans les instructions d’utilisation
et d’entretien.
AVERTISSEMENTS DE SÉCURITÉ
RELATIFS À LA GRIGNOTEUSE
1. Tenez l'outil fermement.
2. Fixez la pièce à travailler solidement.
3. Gardez vos mains éloignées des pièces
mobiles.
4. Les bords et les copeaux de la pièce à travail-
ler sont coupants. Portez des gants. Il est éga-
lement recommandé de porter des chaussures
à semelle épaisse pour prévenir les blessures.
5. Ne déposez pas l'outil sur les copeaux de la
pièce. Sinon, l'outil risque d'être endommagé
et de mal fonctionner.
6. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
7. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
8. Ne touchez pas le poinçon, la matrice ou la
pièce immédiatement après l'opération ; ils
peuvent être extrêmement chauds et vous
brûler la peau.
9. Prenez garde de couper des ls électriques.
Il peut en résulter un grave accident par choc
électrique.
CONSERVEZ CE MODE
D'EMPLOI.
MISE EN GARDE : NE VOUS LAISSEZ
PAS tromper (au l d'une utilisation répé-
tée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent
le produit. L'utilisation non sécuritaire ou
incorrecte de cet outil comporte un risque
de blessure grave.
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
volts
courant continu
vitesse à vide
tours ou alternances par minute

13 FRANÇAIS
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les
instructions et les mises en garde apposées
sur (1) le chargeur de batterie, (2) la batterie et
(3) le produit utilisant la batterie.
2. Ne démontez pas et ne modiez pas la batte-
rie. Cela peut entraîner un incendie, une chaleur
excessive ou une explosion.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchau󰀨e, de brûlures,
voire d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rin-
cez-les à l’eau claire et consultez immédiate-
ment un médecin. Il y a risque de perte de la
vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métal-
liques tels que clous, pièces de monnaie,
etc.
(3) Évitez d’exposer la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie pourrait provo-
quer un fort courant, une surchau󰀨e, parfois
des brûlures et même une panne.
6. Ne rangez pas et n’utilisez pas l’outil ou la
batterie dans des emplacements où la tempé-
rature peut atteindre ou dépasser 50 °C (122
°F).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Évitez de clouer, de couper, d’écraser, de lan-
cer ou d’échapper la batterie, ou de heurter un
objet dur contre la batterie. Cela peut entraî-
ner un incendie, une chaleur excessive ou une
explosion.
9. N’utilisez pas une batterie si elle est
endommagée.
10. Les batteries lithium-ion fournies sont sou-
mises aux exigences de la législation sur les
marchandises dangereuses.
Des exigences particulières sur l’emballage et
l’étiquetage doivent être respectées lors du trans-
port commercial par des tiers, des transitaires, etc.
Pour préparer la marchandise à expédier, consul-
tez un expert en matériaux dangereux si néces-
saire. Respectez aussi les éventuelles réglemen-
tations nationales plus détaillées.
Recouvrez de ruban isolant les contacts exposés,
et emballez la batterie de sorte qu’elle ne puisse
pas se déplacer à l’intérieur de l’emballage.
11. Lors de l’élimination de la batterie, retirez-la
de l’outil et éliminez-la dans un endroit sûr.
Respectez la réglementation locale concernant
l’élimination de la batterie.
12. N’utilisez les batteries qu’avec les produits
spéciés par Makita. Installer les batteries sur
des produits non conformes peut entraîner un
incendie, une chaleur excessive, une explosion ou
une fuite d’électrolyte.
13. Si l’outil reste inutilisé pour une période pro-
longée, la batterie doit en être retirée.
14. Pendant et après l’utilisation, la batterie peut
accumuler de la chaleur, ce qui peut causer
des brûlures ou des brûlures à basse tempé-
rature. Faites attention lors de la manipulation
des batteries chaudes.
15. Ne touchez pas la borne de l’outil immédiate-
ment après l’utilisation, car elle peut être assez
chaude pour causer des brûlures.
16. Ne laissez pas les copeaux, les poussières ou
la terre se coincer dans les bornes, les trous et
les rainures de la batterie. Cela peut entraîner
un fonctionnement médiocre ou une panne de
l’outil ou de la batterie.
17. À moins que l’outil ne soit compatible avec
l’utilisation à proximité des lignes électriques
haute tension, n’utilisez pas la batterie à
proximité d’une ligne électrique haute tension.
Cela peut entraîner un dysfonctionnement ou une
panne de l’outil ou de la batterie.
18. Gardez la batterie à l’écart des enfants.
CONSERVEZ CES
INSTRUCTIONS.
ATTENTION : Utilisez exclusivement les bat-
teries fabriquées par Makita. Les batteries autres
que celles fabriquées par Makita ou les batteries
modiées peuvent exploser et causer un incendie,
une blessure ou des dommages. Cela annule aussi la
garantie Makita de l’outil et du chargeur Makita.
Conseils pour maintenir la
durée de service maximale de la
batterie
1. Rechargez la batterie avant qu’elle ne soit
complètement déchargée. Arrêtez toujours
l’outil et rechargez la batterie quand vous
remarquez que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C (50 °F
et 104 °F). Si la batterie est chaude, laissez-la
refroidir avant de la charger.
4. Lorsque vous n’utilisez pas la batterie, reti-
rez-la de l’outil ou du chargeur.
5. Chargez la batterie si elle est restée inutilisée
pendant une période prolongée (plus de six
mois).

14 FRANÇAIS
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l'outil est hors
tension et que sa batterie est retirée avant de
l'ajuster ou de vérier son fonctionnement.
Installation ou retrait de la batterie
1
2
3
► 1. Bouton 2. Indicateur rouge 3. Batterie
ATTENTION :
• Mettez toujours l'appareil hors tension avant
d'installer ou de retirer la batterie.
• Tenez fermement l'outil et la batterie lors de
l'installation ou du retrait de cette dernière.
Sinon, l'outil et la batterie pourraient vous glis-
ser des mains, ce qui risque d'endommager
l'outil et la batterie, ou encore de provoquer des
blessures.
Pour retirer la batterie, faites-la glisser de l'outil tout en
faisant glisser le bouton se trouvant à l'avant.
Pour installer la batterie, alignez sa languette sur la
rainure pratiquée dans le boîtier, et glissez la batterie en
place. Insérez-la à fond jusqu'à ce que vous entendiez
un clic. Si vous pouvez voir l'indicateur rouge situé sur
le dessus du bouton, la batterie n'est pas complètement
verrouillée.
ATTENTION :
• Installez toujours la batterie à fond jusqu’à
ce que vous ne puissiez plus voir l’indicateur
rouge. Dans le cas contraire, elle pourrait tom-
ber de l'outil et entraîner des blessures.
• Ne forcez pas sur la batterie pour l'installer. Si
la batterie ne glisse pas facilement, c'est qu'elle
n'est pas insérée correctement.
A󰀩chage de la charge restante de la
batterie
Uniquement pour les batteries avec voyant
1
2
► 1. Témoins indicateurs 2. Bouton de vérication
Appuyez sur le bouton de vérication de la batterie pour
a󰀩cher la charge restante de la batterie. Les témoins
indicateurs s’allument pendant quelques secondes.
Témoins indicateurs Charge
restante
Allumé Éteint Clignotant
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
Chargez la
batterie.
La batterie a
peut-être mal
fonctionné.
NOTE : Suivant les conditions d’utilisation et la
température ambiante, il se peut que l’indication soit
légèrement di󰀨érente de la charge réelle.
NOTE : La première lampe témoin (à l’extrémité
gauche) clignote lorsque le dispositif de protection de
la batterie s’active.
Dispositif de protection de l’outil et
de la batterie
L’outil est équipé d’un dispositif de protection de l’outil
et de la batterie. Ce dispositif coupe automatiquement
l’alimentation pour augmenter la durée de vie de l’outil
et de la batterie. L’outil s’arrête automatiquement pen-
dant l’utilisation lorsque l’outil ou la batterie se trouve
dans l’une des situations suivantes :

15 FRANÇAIS
Protection contre la surcharge
Cette protection s’active lorsque l’outil est utilisé d’une
manière entraînant une consommation anormalement
élevée de courant. Le cas échéant, éteignez l’outil et
cessez l’application qui a causé la surcharge de l’outil.
Rallumez ensuite l’outil pour redémarrer.
Protection contre la surchau󰀨e
Cette protection s’active lorsque l’outil ou la batterie
surchau󰀨e. Le cas échéant, laissez refroidir l’outil et la
batterie avant de rallumer l’outil.
Protection contre la décharge
excessive
Cette protection s’active lorsque la charge restante de
la batterie devient basse. Le cas échéant, retirez la
batterie de l’outil et chargez-la.
Changement de position de la
matrice
1
23
4
► 1. Porte-matrice 2. Contre-écrou 3. Desserrer 4. Clé
Il est possible de modier la position du porte-matrice
sur 360°. Pour ce faire, procédez comme suit.
1. Desserez l'écrou de verrouillage à l'aide de la clé
fournie.
2. Tirez légèrement le porte-matrice et tournez-le
dans la position souhaitée pour le fonctionnement.
3. Serrez l'écrou de verrouillage pour bloquer le
porte-matrice dans la position souhaitée.
Il y a quatre arrêts positifs à 90°: 0°, 90° gauche et
droite et 180°. Pour placer la matrice sur un de ces
arrêts positifs:
1. Desserez l'écrou de verrouillage à l'aide de la clé
fournie.
2. Tirez légèrement le porte-matrice et appuyez
légèrement tout en le tournant vers la position
souhaitée. Le portematrice s'enclenche dans une
des positions d'arrêt comme souhaité.
3. Tournez légèrement le porte-liére pour vous
assurer qu'il est vraiment verrouillé en position.
4. Serrez l'écrou de verrouillage pour bloquer le
porte-matrice.
Epaisseur de coupe admissible
1
2
3
► 1. Gabarit pour la coupe d'acier inoxydable : 1,2 mm (3/64")
2. Gabarit pour la coupe d'acier doux : 1,6 mm (1/16") 3. Entaille
L'épaisseur du matériau à découper dépend de la densité du
matériau lui-même. La rainure du porte-matrice sert de gabarit
d'épaisseur, indiquant l'épaisseur de coupe permise. N'essayez
pas de découper un matériau qui n'entre pas dans la rainure.
Lignedecoupe
Le cran du porte-matrice vous indique la ligne de coupe. Sa
largeur est égale à la largeur de coupe. Alignez le cran sur
la ligne de coupe de la pièce à usiner lorsque vous coupez.
Interrupteur
1
► 1. Interrupteur à glissière
ATTENTION :
• Avant d'insérer la batterie dans l'outil, assu-
rez-vous que l'interrupteur à glissière fonctionne
correctement et retourne en position d'arrêt
lorsque vous enfoncez sa partie arrière.
•
Pour rendre le travail de l'utilisateur plus confortable
lors d'une utilisation prolongée, l'interrupteur peut
être verrouillé en position de marche. Soyez pru-
dent lorsque vous verrouillez l'outil en position de
marche, et maintenez une poigne solide sur l'outil.
Pour mettre l'outil en marche, faites glisser l'interrupteur à glissière
vers la positon d'"I (ON)". Pour une utilisation continue, appuyez
sur la partie avant de l'interrupteur à glissière pour le verrouiller.
Pour arrêter l'outil, appuyez sur la partie arrière de
l'interrupteur à glissière, puis faites-le glisser vers la
position d'"O (OFF)".

16 FRANÇAIS
Témoin d'indication à fonctions
multiples
1
► 1. Lampe indicatrice
Les témoins d'indication se trouvent en deux positions.
— Signal de remplacement de la batterie
—
Si, en cours d'utilisation, la batterie est presque
épuisée, le témoin rouge s'allume et l'outil s'arrête
immédiatement. Quand cela se produit, remplacez
la batterie par une autre, entièrement rechargée.
— Fonction de prévention du redémarrage accidentel
— L'outil ne démarre pas même si la batterie y est
insérée et que l'interrupteur à glissière se trouve
en position "I" (marche). Le témoin clignote alors
lentement pour indiquer que la fonction de pré-
vention du redémarrage accidentel est activée.
— Pour mettre l'outil en marche, glissez d'abord
l'interrupteur à glissière vers la position "O"
(arrêt) puis glissez-le vers la position "I"
(marche).
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l'outil est hors ten-
sion et que sa batterie est retirée avant d'e󰀨ec-
tuer tout travail dessus.
Retrait ou pose du disque à tronçonner
1
2
34
► 1. Porte-matrice 2. Matrice 3. Boulons 4. Clé
hexagonale
Remettez toujours le poinçon et la matrice ensemble.
Pour enlevez le poinçon et la matrice, desserez l'écrou de
verrouillage à l'aide de la clé. Enlevez le porte-matrice de
l'outil. Utilisez la clé hexagonale pour déserrer les boulons
retenant le poinçon. Enlevez la matrice du porte-matrice.
Utilisez la clé hexagonale pour desserrer la vis retenant
le poinçon. Tirez le poinçon du porte-poinçon.
1
2
3
4
5
6
► 1. Poinçon 2. Porte-poinçon 3. Vis 4. Clé hexago-
nale 5. Desserrer 6. Serrer
Pour installer le poinçon et la matrice, insérez le poinçon dans le
porte-poinçon de sorte que l'entaille du poinçon se trouve face à la
vis. Serrez la vis pour immobiliser le poinçon. Installez la matrice sur
le porte-matrice. Serrez les boulons pour immobiliser la matrice.
1
2
► 1. Poinçon 2. Entaille
Installez ensuite le porte-matrice sur l'outil, de sorte que
le poinçon passe dans l'orice du porte-matrice. Serrez le
contre-écrou pour immobiliser le porte-matrice. Après avoir
remplacé le poinçon et la matrice, lubriez-les avec de
l'huile à machine et faites fonctionner l'outil un moment.
1
2
3
4
► 1. Boulons 2. Matrice 3. Poinçon 4. Porte-matrice

17 FRANÇAIS
UTILISATION
Prègraissage
Appliquez de l'huile à machine sur la ligne de coupe,
pour assurer une plus longue durée de service au poin-
çon et à la matrice. Cela est tout particulièrement impor-
tant lorsque vous coupez dans l'aluminium.
Méthoded'usinage
Tenez l'outil de façon à ce que la tête de coupe soit à
angle droit (90°) par rapport à la pièce usinée. Déplacez
lentement l'outil dans le sens de coupe.
Découpage
Le découpage peut s'e󰀨ectuer en perçant d'abord un
trou rond d'environ 21 mm (13/16 po) de diamètre, dans
lequel la tête de coupe pourra être insérée.
Coupe des feuilles de métal ondulé
ou trapézoïdal
1
2
3
4
5
► 1. Vue du haut 2. Coupe en angle des rainures
3. Coupe perpendiculaire des rainures 4. Vue laté-
rale 5. Feuilles de métal ondulé ou trapézoïdal
Placez la matrice de manière à ce qu'elle soit face au
sens d'usinage lorsque vous coupez sur un angle ou
perpendiculairement aux rainures dans des feuilles de
métal ondulé ou trapézoïdal.
12
► 1. Vue latérale 2. La tête de coupe doit être à angle
droit (90°) par rapport à la surface de coupe.
Tenez toujours le corps de l'outil parallèle aux rainures
avec la tête de coupe à angle droit (90°) par rapport à la
surface d'usinage comme illustré sur les gures.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l'outil est hors ten-
sion et que la batterie est retirée avant d'y e󰀨ec-
tuer tout travail d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de
solvant, d'alcool ou d'autres produits similaires.
Une décoloration, une déformation, ou la forma-
tion de ssures peuvent en découler.

18 FRANÇAIS
Remplacement des charbons
1
► 1. Trait de limite d'usure
Retirez et vériez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de
limite d'usure. Maintenez les charbons propres et en
état de glisser aisément dans les porte-charbon. Les
deux charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
Insérez l'extrémité du tournevis à bout fendu dans l'en-
taille de l'outil et retirez le couvercle de porte-charbon
en le soulevant.
12
3
► 1. Couvercle de porte-charbon 2. Entaille
3. Tournevis
Utilisez un tournevis pour retirer les bouchons de
porte-charbon. Enlevez les charbons usés, insérez-en
de nouveaux et revissez solidement les bouchons de
porte-charbon.
1
2
► 1. Bouchon de porte-charbon 2. Tournevis
Remettez le couvercle de porte-charbon en place sur
l'outil.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du pro-
duit, les réparations, tout autre travail d'entretien ou
de réglage doivent être e󰀨ectués dans un centre de
service Makita agréé ou un centre de service de l'usine
Makita, exclusivement avec des pièces de rechange
Makita.
ACCESSOIRES EN
OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires
sont recommandés pour l'utilisation avec
l'outil Makita spécié dans ce mode d'emploi.
L'utilisation de tout autre accessoire ou pièce
complémentaire peut comporter un risque de
blessure. N'utilisez les accessoires ou pièces
qu'aux ns auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Matrice
• Poinçon
• Clé hexagonale
• Clé 32
• Chargeur et batterie authentiques Makita
NOTE :
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
GARANTIE LIMITÉE MAKITA
Pour les conditions de garantie en vigueur qui s’ap-
pliquent à ce produit, veuillez vous reporter à la feuille
de garantie en annexe. Si la feuille de garantie en
annexe n’est pas disponible, reportez-vous aux détails
de la garantie présentés sur le site Web de votre pays,
ci-dessous.
États-Unis d’Amérique: www.makitatools.com
Canada: www.makita.ca
Autres pays: www.makita.com

19 ESPAÑOL
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo DJN161
Capacidad máxima de corte Acero templado 1,6 mm / 16 ga
Acero inoxidable 1,2 mm / 18 ga
Aluminio 2,5 mm / 12 ga
Radio mínimo de corte Borde exterior 50 mm (2")
Borde interior 45 mm (1-3/4")
Carreras por minuto 1 900 cpm
Longitud total 313 mm (12-3/8")
Peso neto 1,9 kg - 2,3 kg (4,3 lbs - 5,0 lbs)
Tensión nominal 18 V c.c.
• Debido a nuestro continuo programa de investigación y desarrollo, las especicaciones aquí incluidas están
sujetas a cambio sin previo aviso.
• Las especicaciones pueden variar de país a país.
• El peso puede variar en función de los accesorios, incluido el cartucho de batería. En la tabla se muestra la
combinación de peso más ligero y más pesado conforme al procedimiento 01/2014 de EPTA.
Cartucho de batería y cargador aplicables
Cartucho de batería BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Cargador DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH
• Algunos de los cartuchos de batería y cargadores enumerados arriba podrían no estar disponibles depen-
diendo de su área de residencia.
ADVERTENCIA: Use únicamente los cartuchos de batería y los cargadores indicados arriba. El uso de
cualquier otro cartucho de batería y cargador podría ocasionar una lesión y/o un incendio.
Advertencias generales de seguridad
para herramientas eléctricas
ADVERTENCIA: Lea todas las advertencias
de seguridad, instrucciones, ilustraciones y espe-
cicaciones suministradas con esta herramienta
eléctrica. El no seguir todas las instrucciones indi-
cadas a continuación podría ocasionar una descarga
eléctrica, incendio y/o lesiones graves.
Conserve todas las advertencias
e instrucciones como referencia
en el futuro.
En las advertencias, el término “herramienta eléctrica” se
reere a su herramienta eléctrica de funcionamiento con
conexión a la red eléctrica (con cableado eléctrico) o herra-
mienta eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien ilu-
minada. Las áreas oscuras o desordenadas son
propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presen-
cia de líquidos, gases o polvo inamables. Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
1. Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modique nunca la cla-
vija de conexión de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas
eléctricas que tengan conexión a tierra (puesta
a tierra). La utilización de clavijas no modica-
das y que encajen perfectamente en la toma de
corriente reducirá el riesgo de que se produzca
una descarga eléctrica.
2.
Evite tocar con el cuerpo supercies conecta-
das a tierra o puestas a tierra tales como tubos,
radiadores, cocinas y refrigeradores. Si su cuerpo
es puesto a tierra o conectado a tierra existirá un
mayor riesgo de que sufra una descarga eléctrica.
3. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
4. No maltrate el cable. Nunca utilice el cable
para transportar, jalar o desconectar la herra-
mienta eléctrica. Mantenga el cable alejado del
calor, aceite, objetos cortantes o piezas móvi-
les. Los cables dañados o enredados aumentan
el riesgo de sufrir una descarga eléctrica.

20 ESPAÑOL
5. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión apro-
piado para uso en exteriores. La utilización de
un cable apropiado para uso en exteriores redu-
cirá el riesgo de que se produzca una descarga
eléctrica.
6. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de cir-
cuito de falla a tierra (ICFT). El uso de un ICFT
reduce el riesgo de descarga eléctrica.
7. Las herramientas eléctricas pueden producir
campos electromagnéticos (CEM) que no son
dañinos para el usuario. Sin embargo, si los
usuarios tienen marcapasos y otros dispositivos
médicos similares, deberán consultar al fabricante
de su dispositivo y/o a su médico antes de operar
esta herramienta eléctrica.
Seguridad personal
1. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice una herramienta eléctrica cuando esté
cansado o bajo la inuencia de drogas, alco-
hol o medicamentos. Un momento de distracción
mientras opera las herramientas eléctricas puede
terminar en una lesión grave.
2. Use equipo de protección personal. Póngase
siempre protección para los ojos. El equipo
protector tal como máscara contra el polvo, zapa-
tos de seguridad antiderrapantes, casco rígido y
protección para oídos utilizado en las condiciones
apropiadas reducirá el riesgo de lesiones.
3. Impida el encendido accidental. Asegúrese
de que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de batería,
así como al levantar o cargar la herramienta.
Cargar las herramientas eléctricas con su dedo
en el interruptor o enchufarlas con el interrup-
tor encendido hace que los accidentes sean
comunes.
4. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la herra-
mienta eléctrica puede ocasionar alguna lesión.
5. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo rme y el equi-
librio en todo momento. Esto permite un mejor
control de la herramienta eléctrica en situaciones
inesperadas.
6. Use una vestimenta apropiada. No use ropa
suelta ni alhajas. Mantenga el cabello, la ropa
y los guantes alejados de las piezas móviles.
Las prendas de vestir holgadas, las alhajas y
el cabello largo suelto podrían engancharse en
estas piezas móviles.
7. Si dispone de dispositivos para la conexión
de equipos de extracción y recolección de
polvo, asegúrese de conectarlos y utilizarlos
debidamente. Hacer uso de la recolección de
polvo puede reducir los riesgos relacionados con
el polvo.
8. No permita que la familiaridad adquirida
debido al uso frecuente de las herramientas
haga que se sienta conado e ignore los prin-
cipios de seguridad de las herramientas. Un
descuido podría ocasionar una lesión grave en
una fracción de segundo.
9. Utilice siempre gafas protectoras para prote-
ger sus ojos de lesiones al usar herramientas
eléctricas. Las gafas deben cumplir con la
Norma ANSI Z87.1 en EUA.
Es responsabilidad del empleador imponer
el uso de equipos protectores de seguridad
apropiados a los operadores de la herramienta
y demás personas cerca del área de trabajo.
Mantenimiento y uso de la herramienta eléctrica
1. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su aplica-
ción. La herramienta eléctrica adecuada hará un
mejor trabajo y de forma más segura a la veloci-
dad para la que ha sido fabricada.
2.
No utilice la herramienta eléctrica si el interrup-
tor no la enciende y apaga. Cualquier herramienta
eléctrica que no pueda ser controlada con el inte-
rruptor es peligrosa y debe ser reemplazada.
3. Desconecte la clavija de la fuente de alimen-
tación y/o retire la batería de la herramienta
eléctrica, en caso de ser removible, antes de
realizar ajustes, cambiar accesorios o almace-
nar las herramientas eléctricas. Tales medidas
de seguridad preventivas reducirán el riesgo
de poner en marcha la herramienta eléctrica de
forma accidental.
4. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas.
5. Dé mantenimiento a las herramientas eléctri-
cas y los accesorios. Compruebe que no haya
piezas móviles desalineadas o estancadas,
piezas rotas y cualquier otra condición que
pueda afectar al funcionamiento de la herra-
mienta eléctrica. Si la herramienta eléctrica
está dañada, haga que la reparen antes de
utilizarla. Muchos de los accidentes son ocasio-
nados por no dar un mantenimiento adecuado a
las herramientas eléctricas.
6. Mantenga las herramientas de corte limpias
y losas. Si recibe un mantenimiento adecuado
y tiene los bordes alados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
7.
Utilice la herramienta eléctrica, los accesorios y
las brocas de acuerdo con estas instrucciones,
considerando las condiciones laborales y el tra-
bajo a realizar. Si utiliza la herramienta eléctrica
para realizar operaciones distintas de las indica-
das, podrá presentarse una situación peligrosa.
8. Mantenga los mangos y supercies de asi-
miento secos, limpios y libres de aceite o
grasa. Los mangos y supercies de asimiento
resbalosos no permiten una manipulación segura
ni el control de la herramienta en situaciones
inesperadas.
